4-2 Afstelling van de laserkopondersteuning

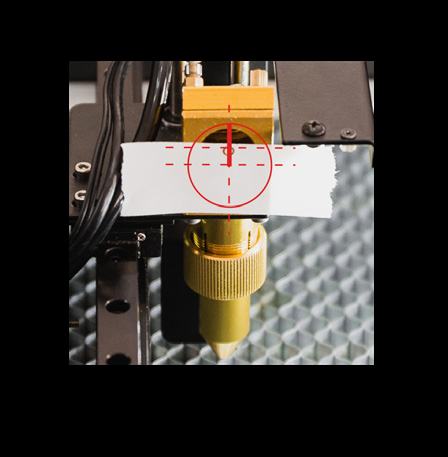

Doel: De stip op de metalen ring moet op de verticale middellijn van de ring staan. De stip moet boven het middelpunt van de ring staan.

Instructies:
1. Verplaats de laserkop handmatig naar het midden van het werkgebied. Sluit de deur en druk op "Laser Pulse".
2. Controleer of de stip op de verticale middellijn van de ring is terechtgekomen. Zo ja, ga verder naar stap 6.
3. Draai de 4 inbusbouten los met een 2,5 mm inbussleutel.
4. Verplaats de laserkop naar voren of naar achteren ten opzichte van de rail. Draai vervolgens de 4 schroeven weer vast.
5. Druk op "Laser Pulse" en controleer of de stip op de verticale middellijn van de ring is terechtgekomen. Zo niet, herhaal dan de aanpassing van stap 3 en 4.
6. Controleer of de stip samenvalt met of boven de horizontale middellijn van de ring ligt. Zo ja, ga dan verder met "Derde spiegelafstelling".

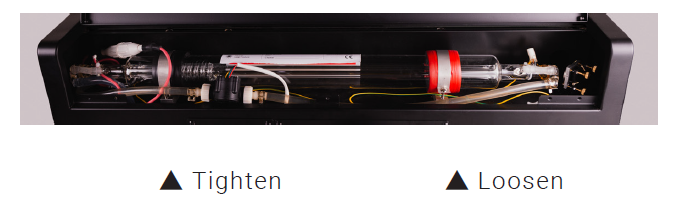

7. Als de hoogte onder de middellijn ligt, pas dan de schroeven van de laserbuishouder aan. Maak de houder aan de kant van de laserstraaluitlaat los en draai de andere kant vast.

Controleer of de stip samenvalt met of boven de middellijn ligt. Als de positie van de laserbuishouder vaak wordt aangepast, moeten de eerste en tweede spiegel mogelijk opnieuw worden afgesteld.

Beschrijving:

Bij het uitlijnen van het 2e-3e optische pad. Als de stip onder het midden ligt, volg dan deze instructies om aan te passen.

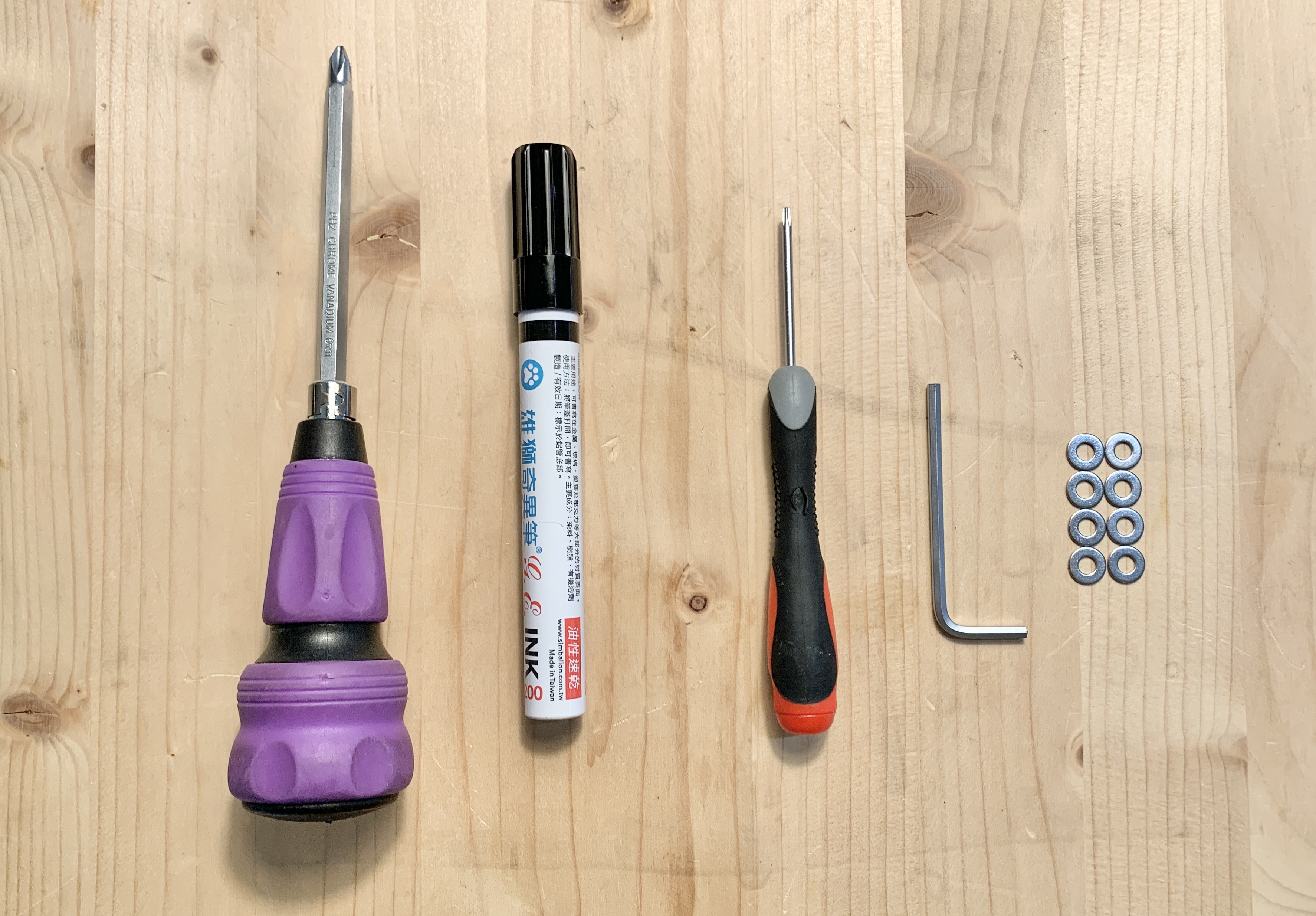

Gereedschap:

1. Kruiskopschroevendraaier
2. Markeerstift
3. Torx T8-schroevendraaier
4. 3mm inbussleutel
5. M4-pakking*8

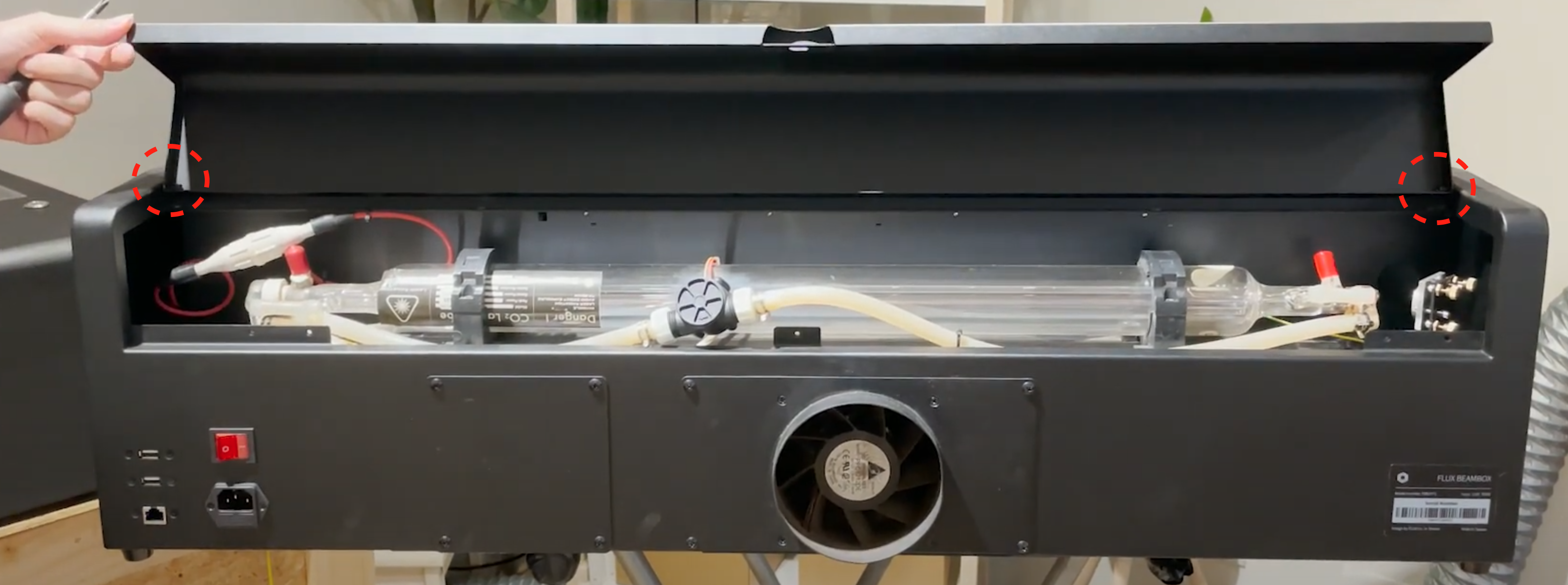

Stap 1 - Schakel de machine uit en verwijder de achterklep

Gebruik de kruiskopschroevendraaier om de schroef van de achterklep los te draaien.

Draai de twee schroeven los waarmee de achterklep is bevestigd en verwijder deze.

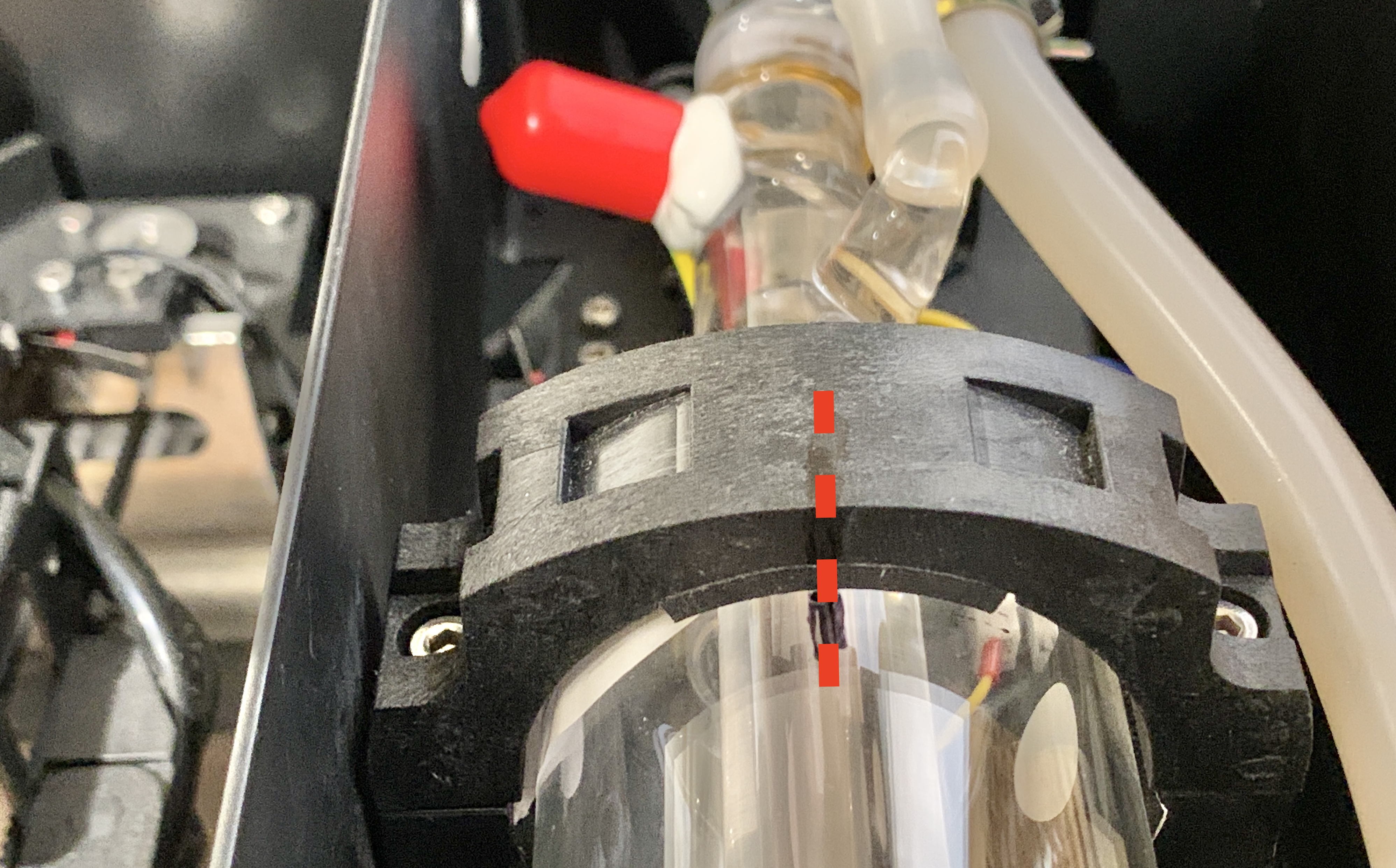

Stap 2 - Markeer de laserbuis en de buishouder

Gebruik de markeerstift om een lijn te trekken op de laserbuis en de buishouder, zoals in de onderstaande afbeelding.

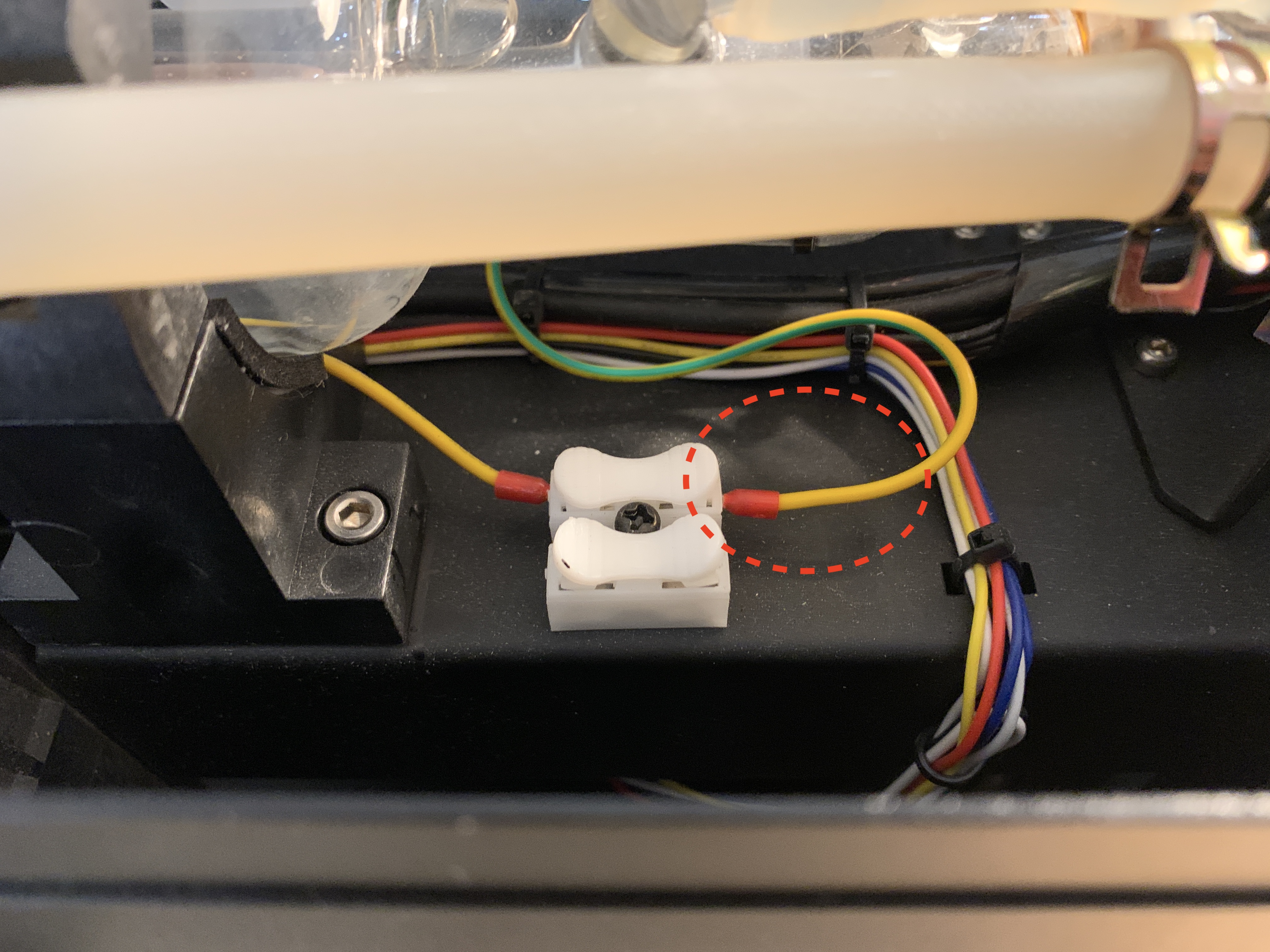

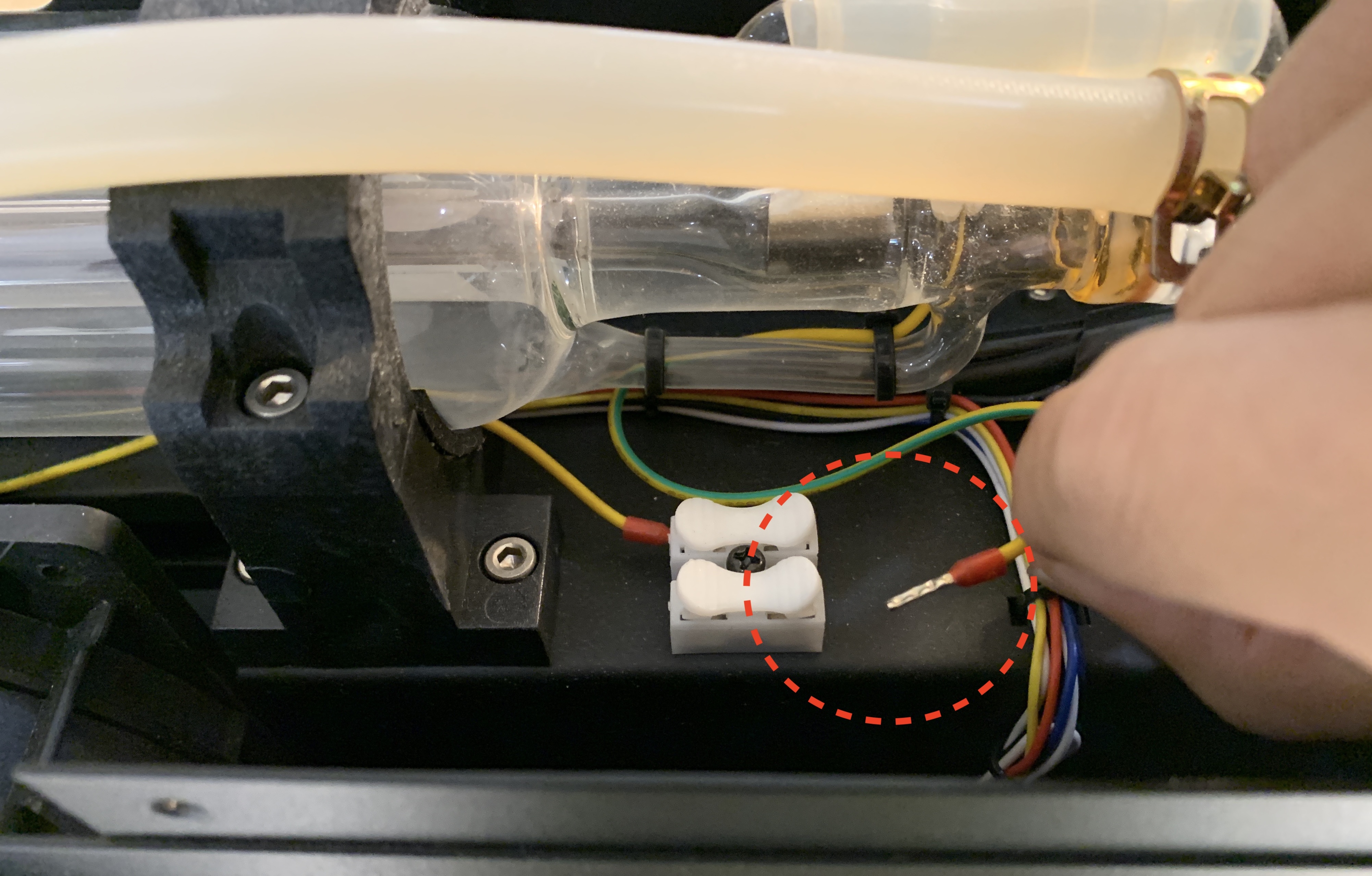

Stap 3 - Verwijder de laagspanningskabel van de laserbuis

Druk op de witte aansluiting aan het laagspanningsuiteinde om de laagspanningskabel te verwijderen.

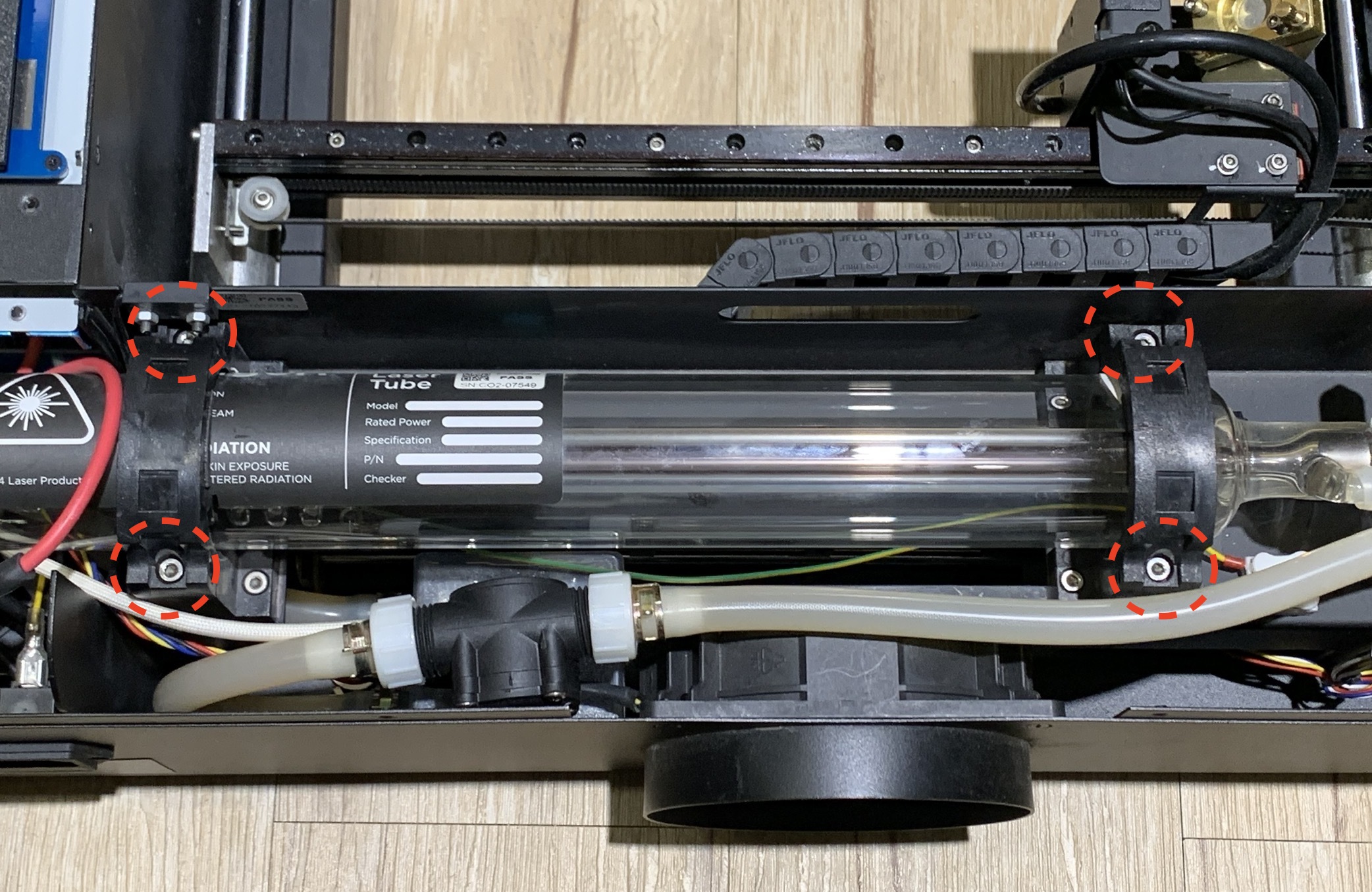

 Stap 4 - Verwijder de laserbuishouder om de laserbuis te verwijderen

Gebruik de 3mm inbussleutel om de vier schroeven op de afdekking van de laserbuishouder los te draaien.

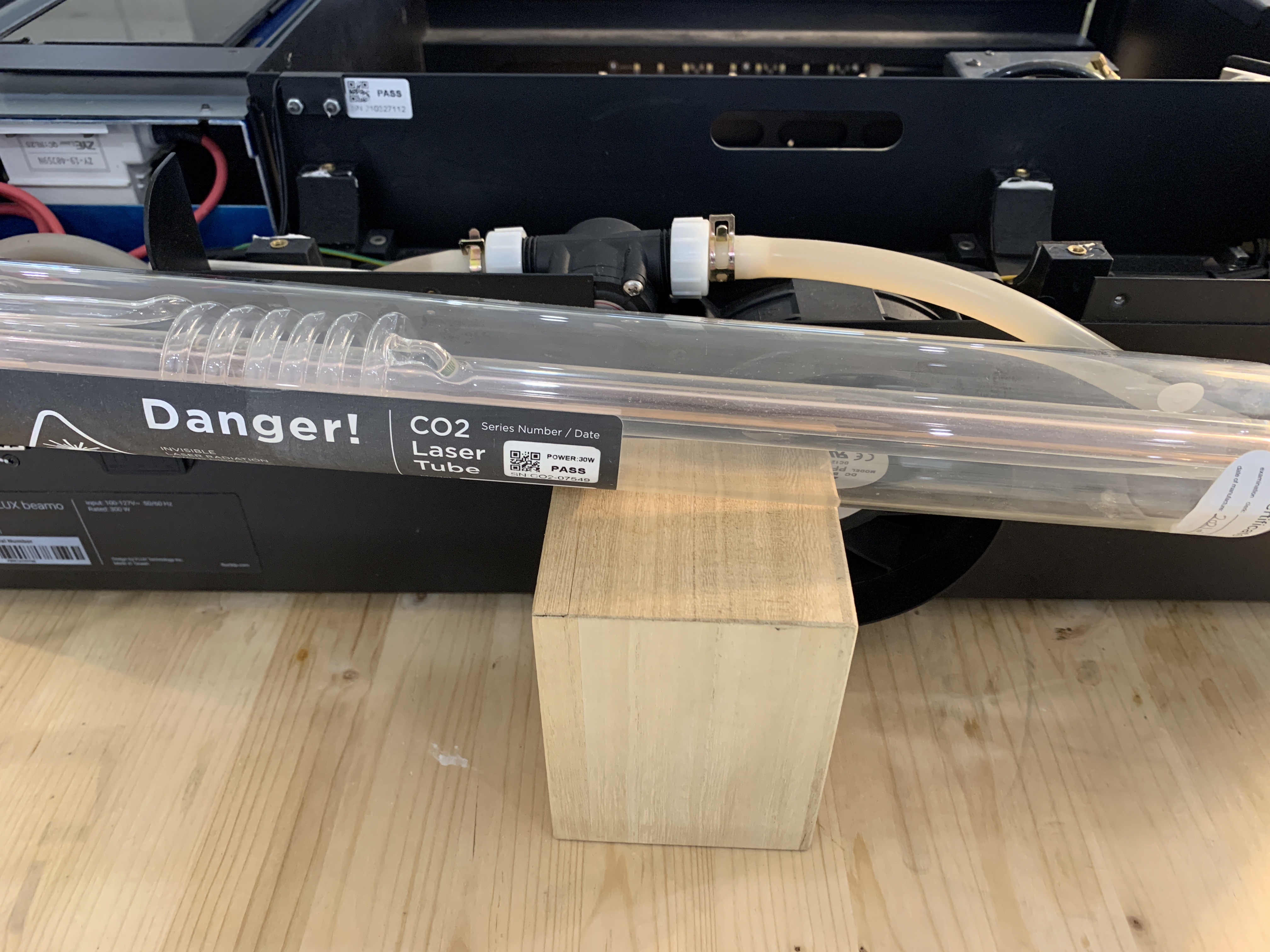

Verwijder de laserbuis en plaats deze op een ondersteuningsitem om deze omhoog te houden.

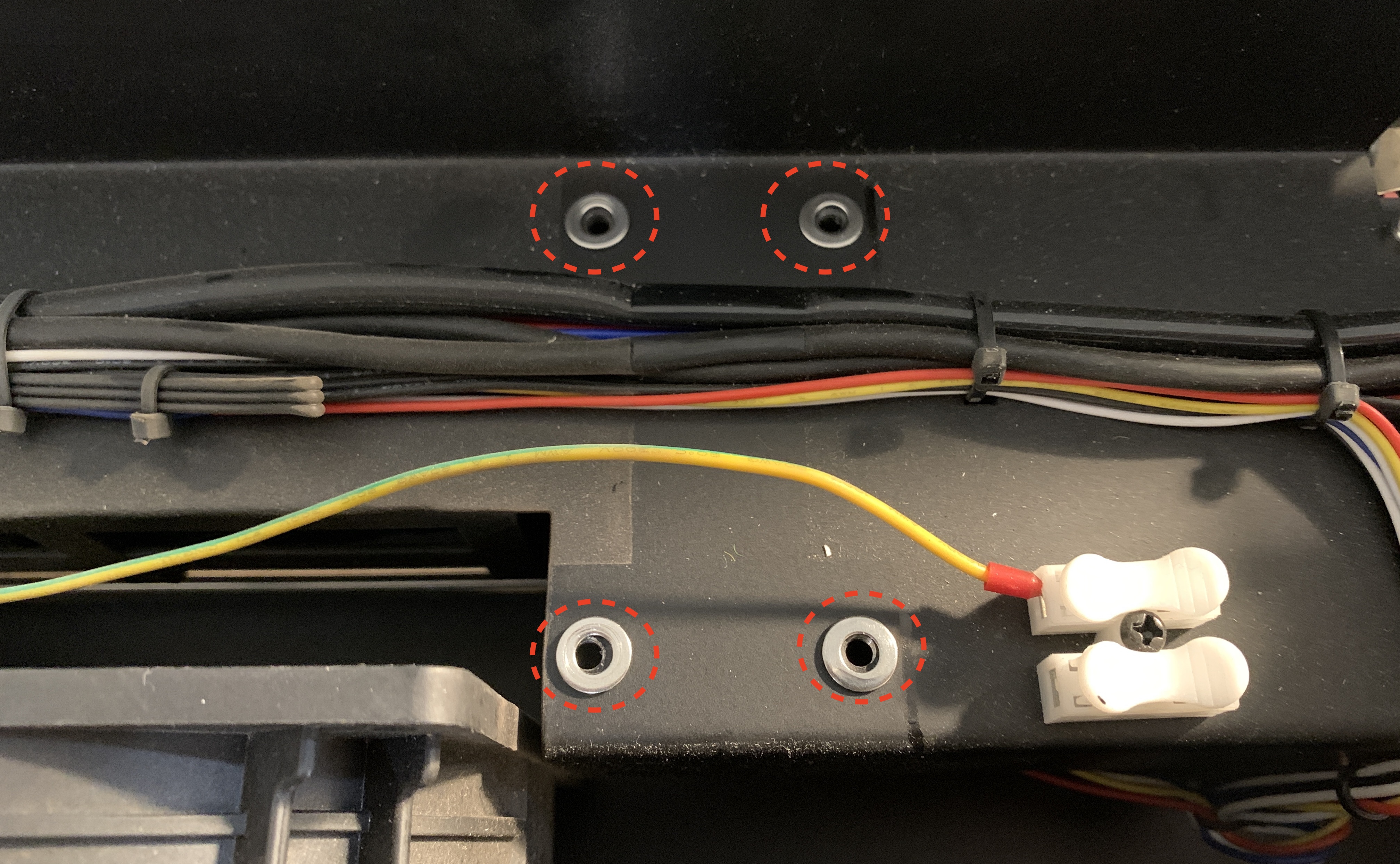

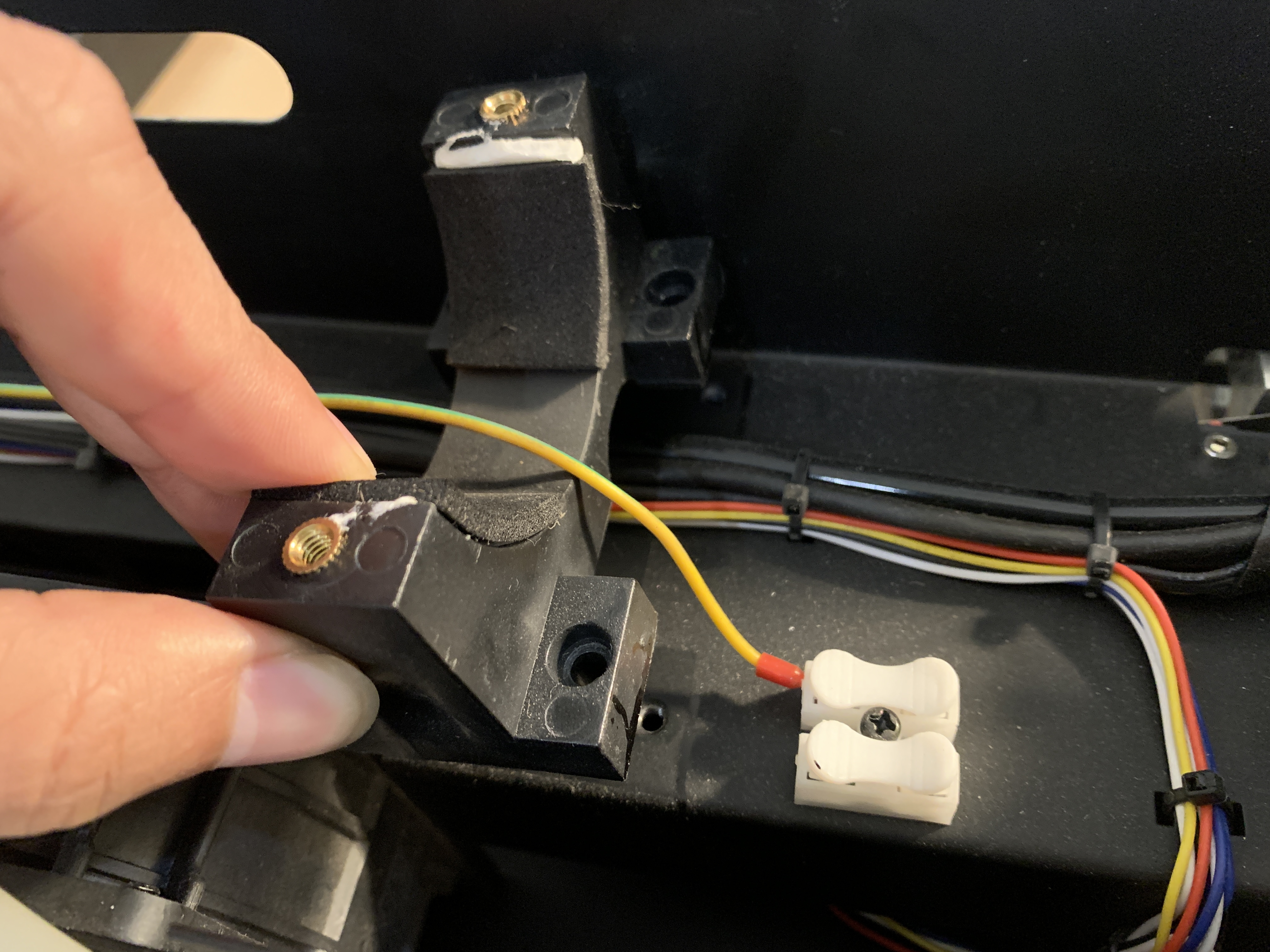

Stap 5 - Verwijder de laserbuishouder van het laagspanningsuiteinde

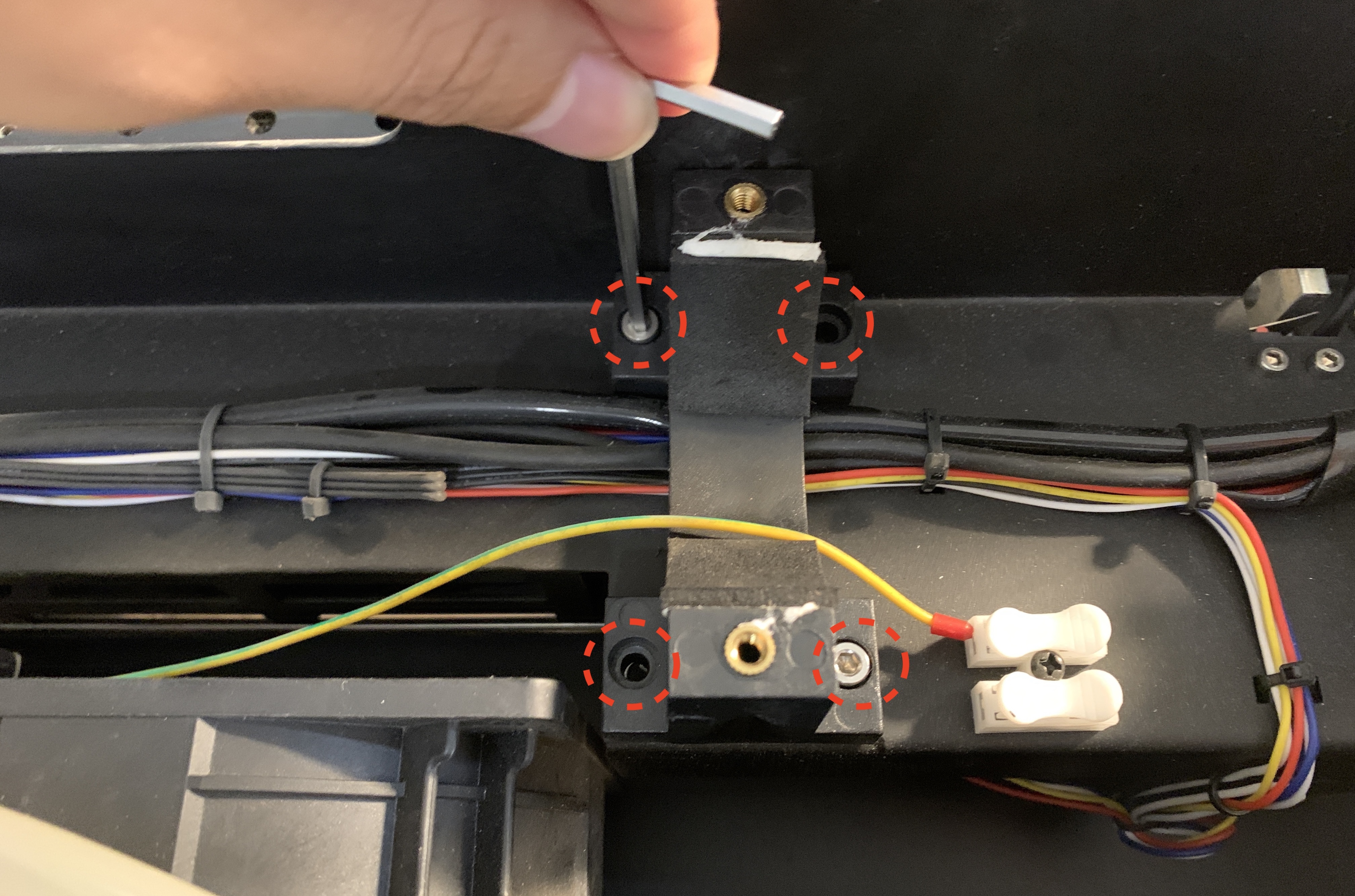

Gebruik de 3mm inbussleutel om de vier schroeven van de laserbuishouder los te draaien en te verwijderen.

Stap 6 - Plaats de ringen

Plaats de acht ringen, gestapeld door twee van de ringen en boven de schroefgaten.

Stap 7 - Installeer de laserbuishouder

Installeer de laserbuishouder in dezelfde richting en zet de schroeven vast met de 3mm inbussleutel.

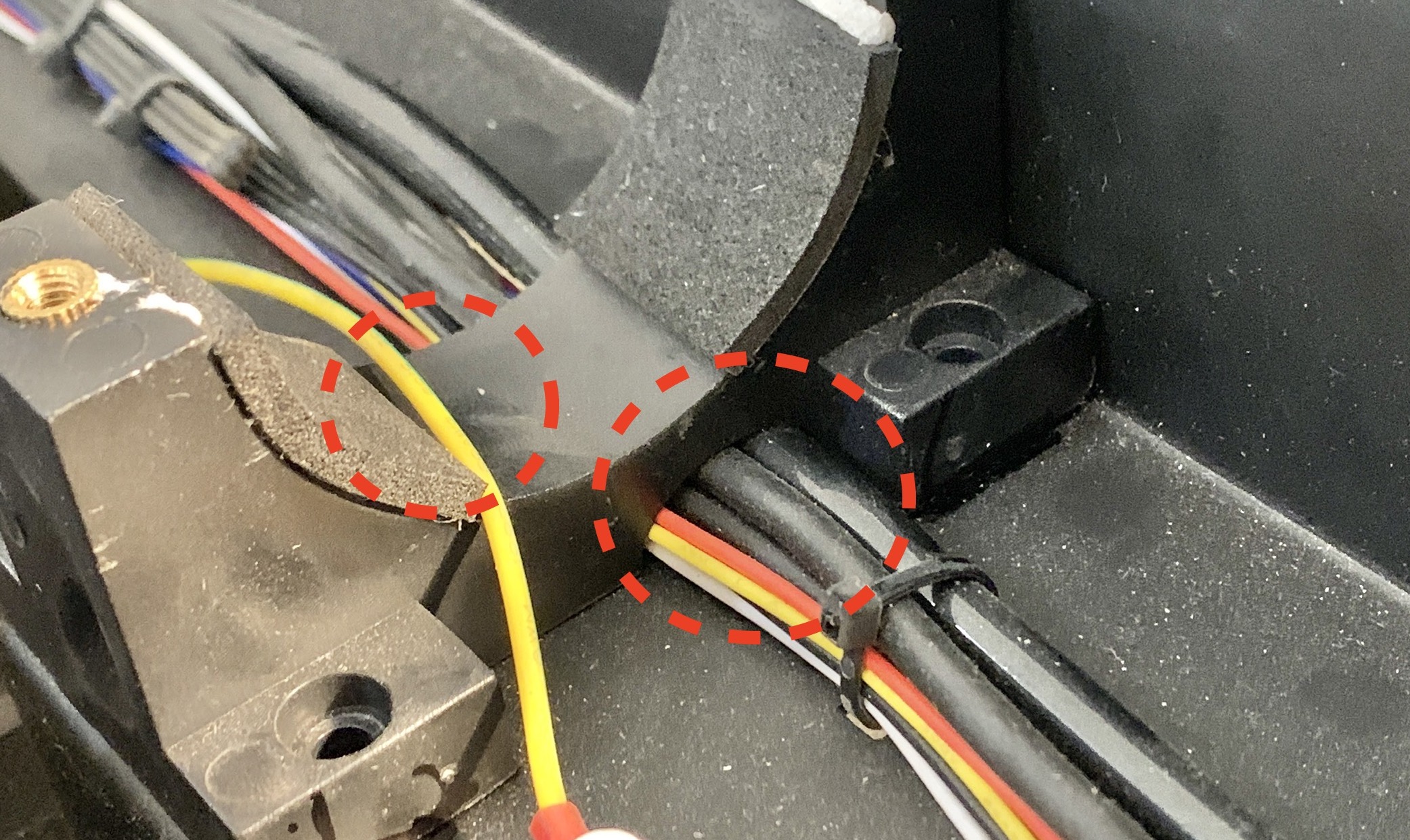

⚠︎ Duw de kabels niet naar buiten.

Stap 8 - Installeer de laserbuis

Installeer de laserbuis en lijn de markering uit.

Gebruik de 3mm inbussleutel om de vier schroeven van de afdekking van de laserbuishouder vast te draaien.

Stap 9 - Installeer de laagspanningskabel van de laserbuis

Stap 10 - Installeer de achterklep

Draai de twee schroeven vast waarmee de achterklep is bevestigd.

Gebruik de kruiskopschroevendraaier om de achterklep vast te schroeven.

Stap 11 - Zet de machine aan en controleer de stip van de derde spiegel

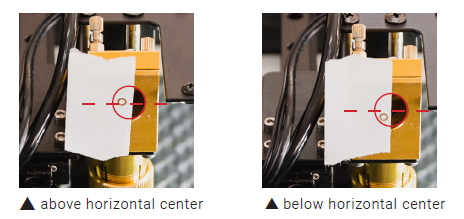

Controleer of de stip op of boven het horizontale midden ligt.

Bepaal uw resultaat en de volgende actie die u moet ondernemen:

• Als de stip boven het horizontale midden ligt >> Ga naar 4-1 Optisch pad afstelling
• Als de stip nog steeds onder het horizontale midden ligt >> Ga naar Stap 1 en plaats meer ringen in Stap 6.
• Als de stip zich op het horizontale midden bevindt >> Probleem opgelost
