Het optische pad moet elke maand worden gecontroleerd en indien nodig opnieuw worden uitgelijnd.

Tekenen van een verkeerd uitgelijnd optisch pad:

Niet in staat om de materialen door te snijden met de standaard vermogenssnelheid en snelheid in Beam Studio.
Slechte graveerresultaten hebben waarbij de graveerpatronen in een bepaald gebied lichter of dieper zijn dan in andere gebieden, of in een bepaalde richting lichter of dieper worden.
De gesneden sectie op het materiaal is na het snijden niet verticaal.

Volg de onderstaande stappen om uw optische pad te controleren en indien nodig opnieuw uit te lijnen.
(De meeste foto's in deze inhoud zijn van HEXA, maar het concept, de logica en de methode voor het uitlijnen van het optische pad zijn hetzelfde voor Beambox.)

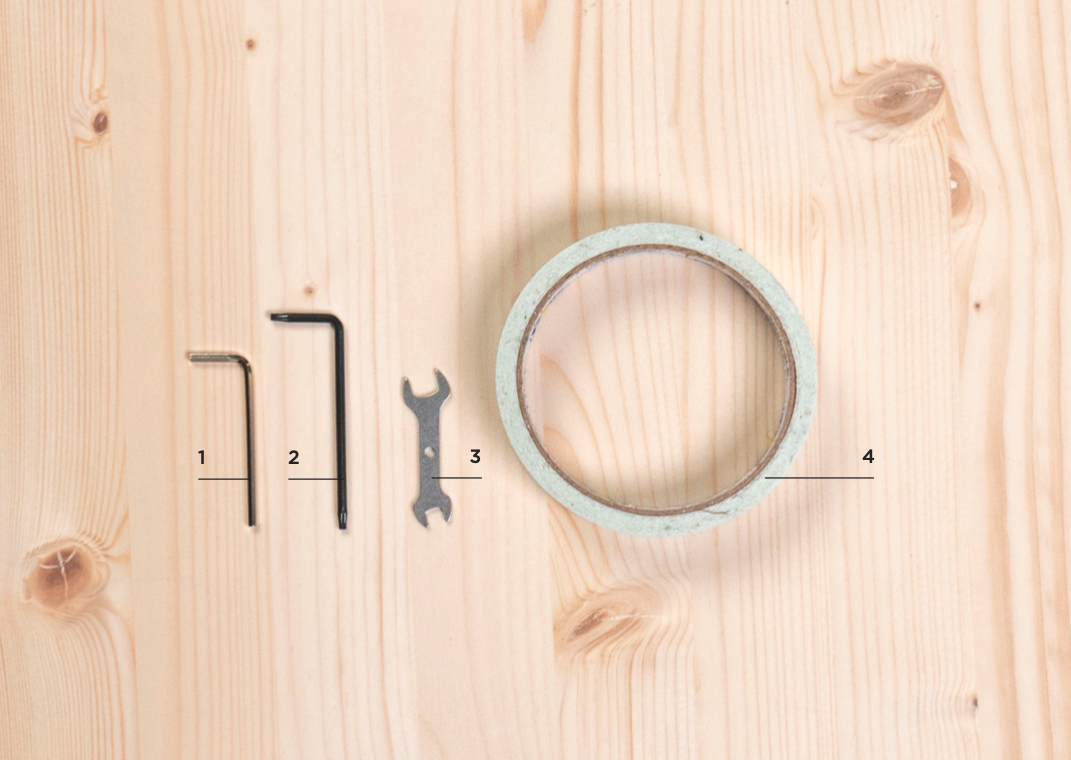

Stap 1 - Voorbereiding van gereedschap:

Inbegrepen in de accessoiredoos:
1｜2,5 mm inbussleutel
2｜Torx-schroevendraaier
3｜Dubbele sleutel
4｜Dubbelzijdig plakband

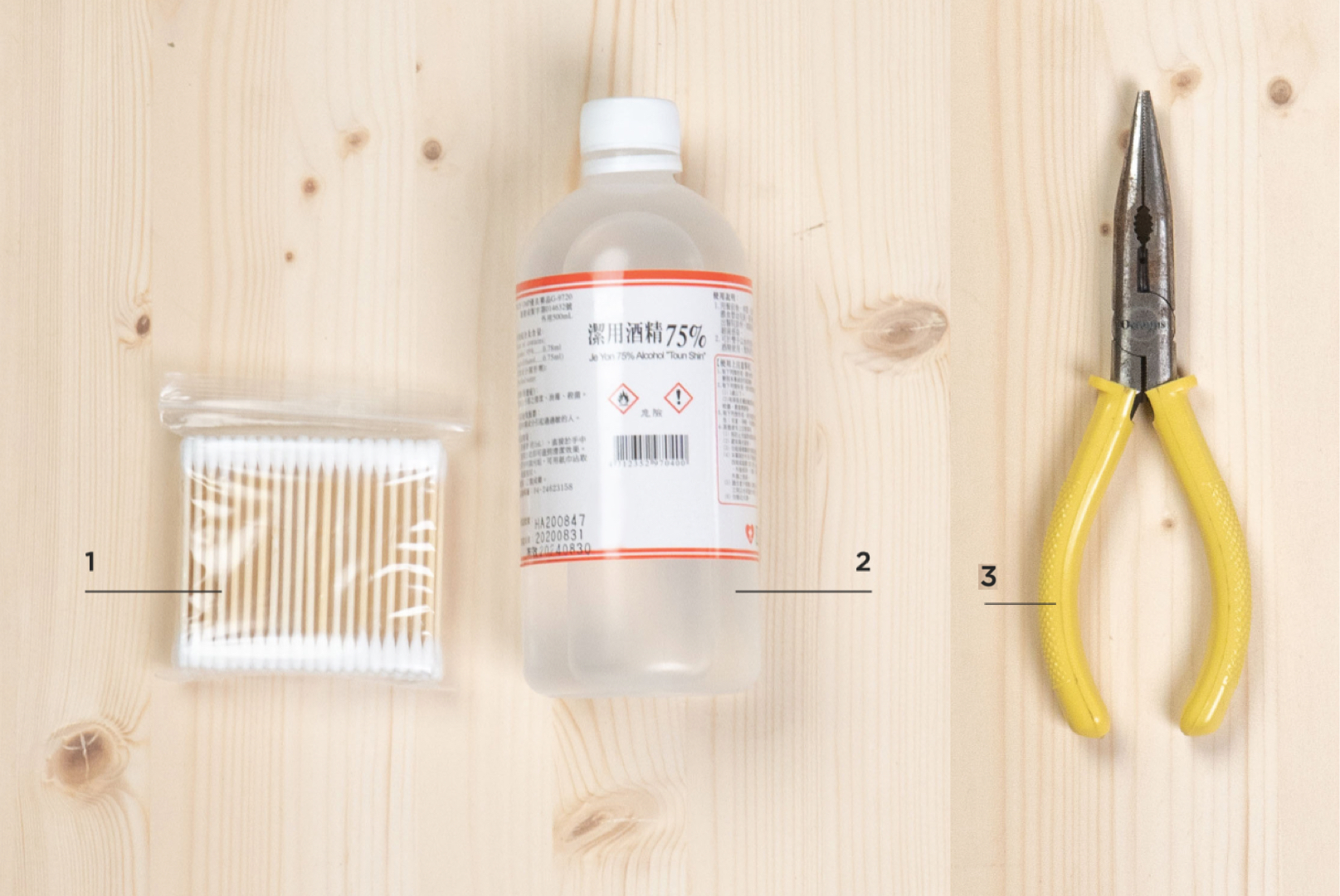

Zelf voorbereiden:
1｜Wattenstaafjes
2｜Ontsmettingsspray / Alcoholspray
3｜Tangen

Stap 2 - Leer hoe u een puls maakt:

A. Zet de machine aan.
B. Sluit het deksel.
C. Ga naar de onderhoudsmodus en wacht tot het homing-proces is voltooid.
D. Zoek de Pulse-knop.
E. Eén druk = één puls, twee drukken = twee pulsen, enzovoort.
#Maak altijd pulsen wanneer het deksel gesloten is.

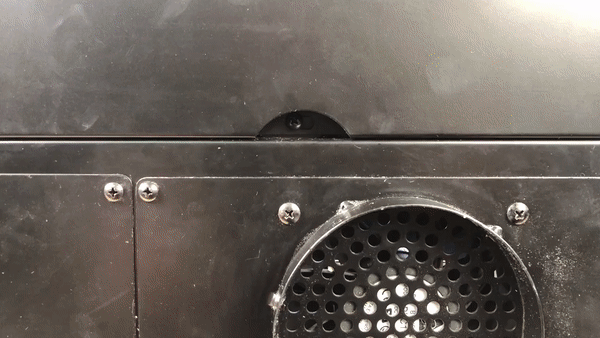

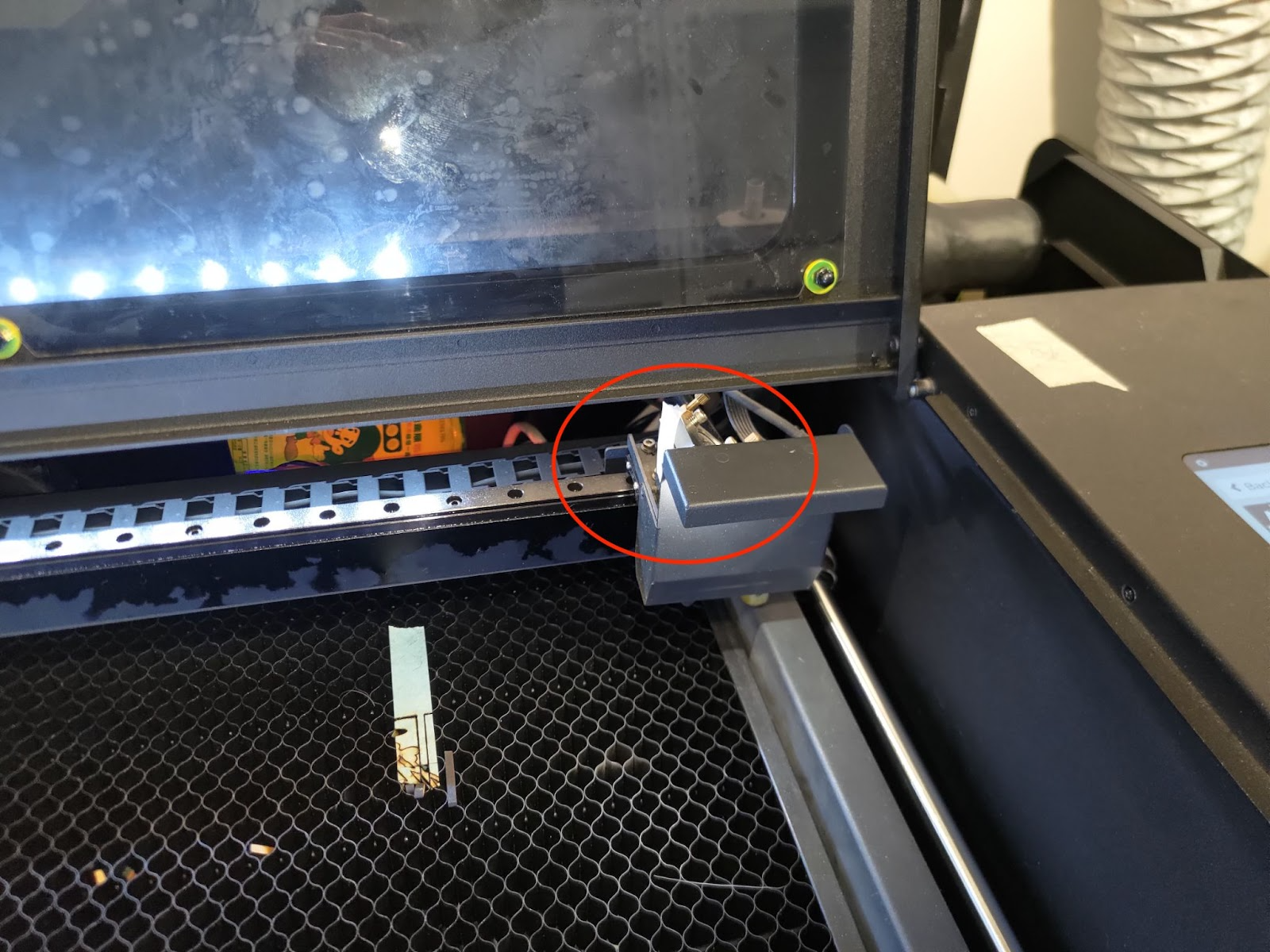

Stap 3 - Open de achterklep van de Beambox:

Gebruik de kruiskopschroevendraaier om de schroef boven de ventilator aan de achterkant van de machine los te draaien. Daarna kan de achterklep worden geopend.

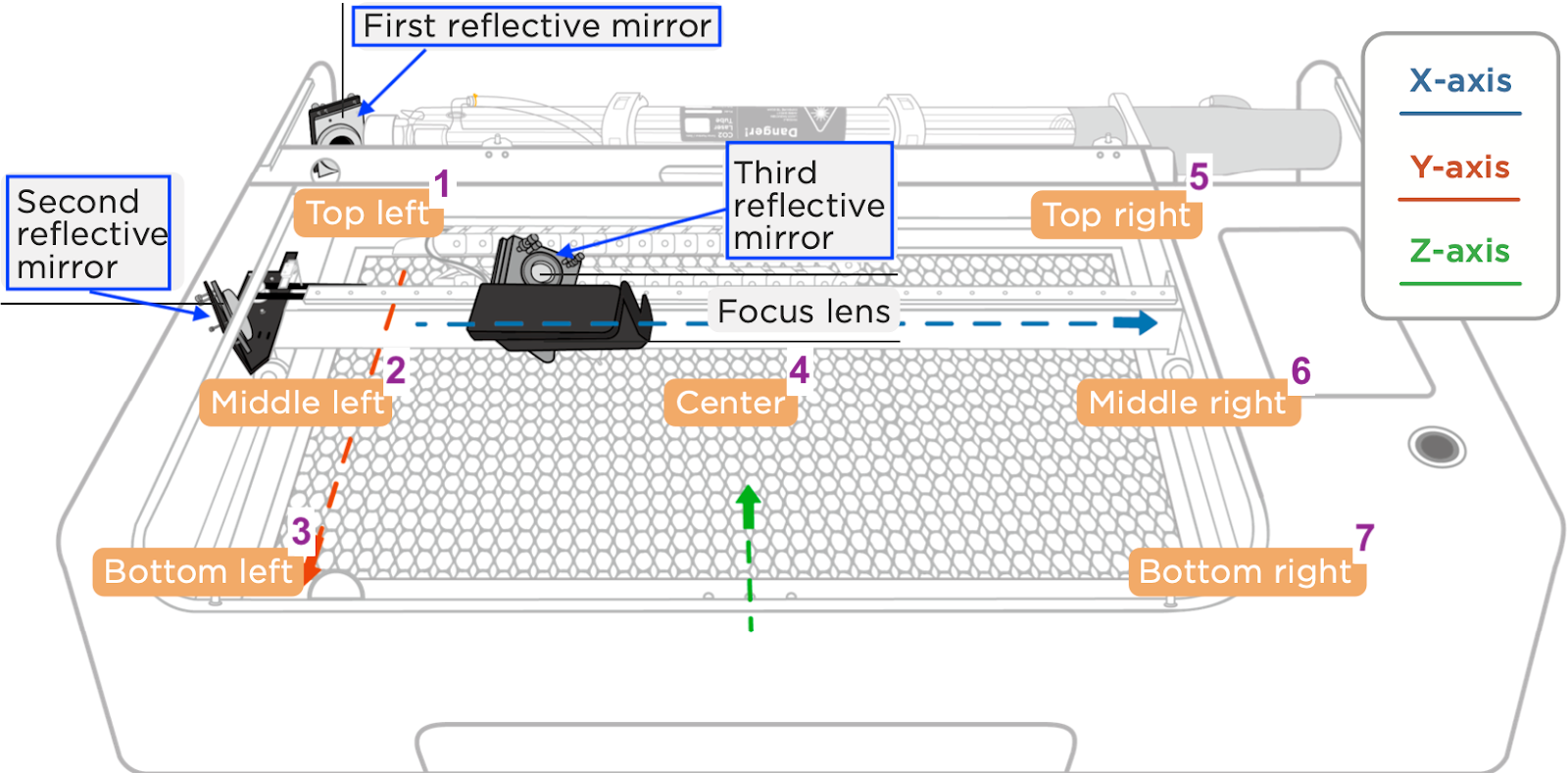

Stap 4 - Leer de locaties kennen

Maak uzelf vertrouwd met de locaties:

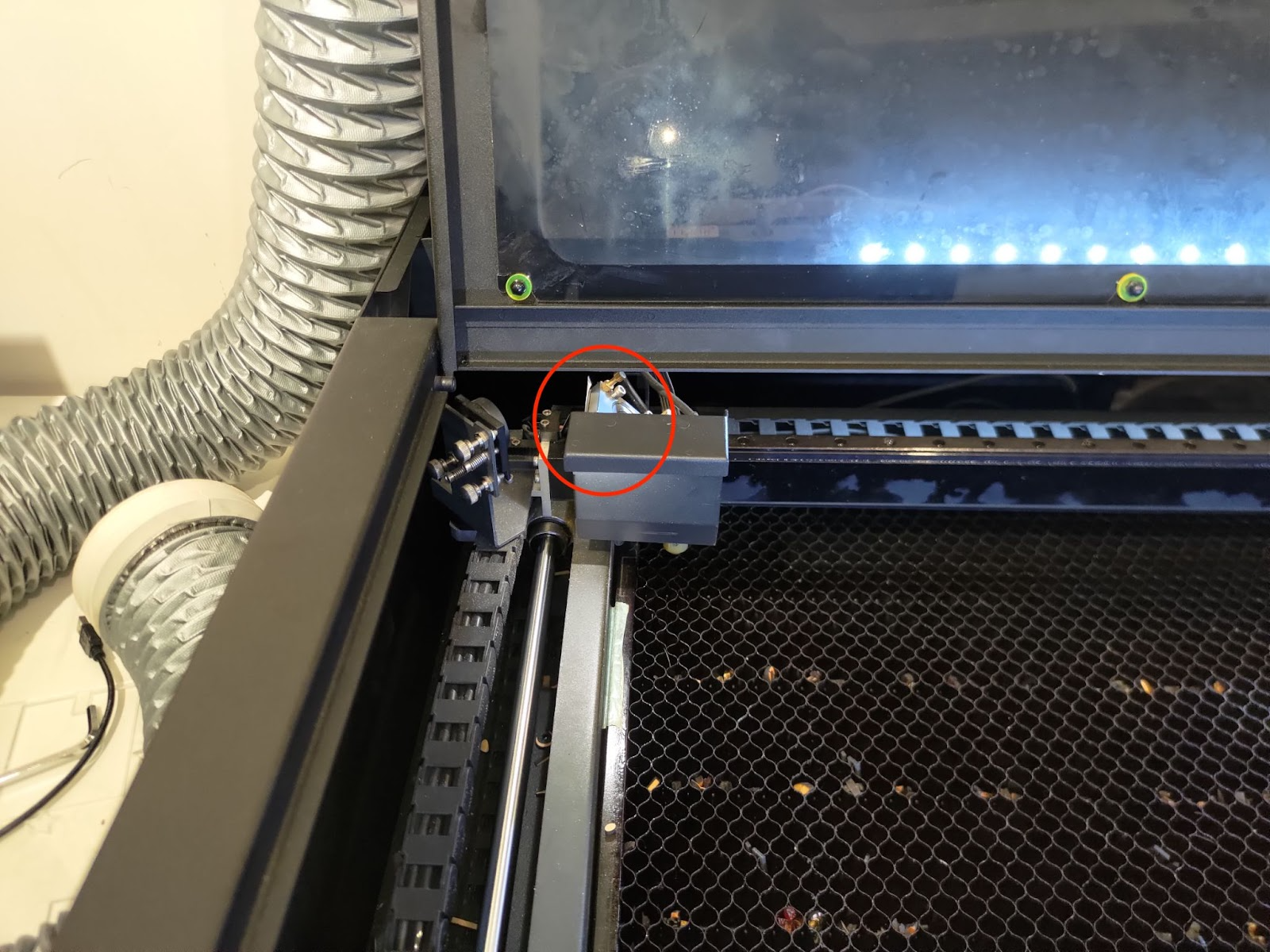

- Eerste reflecterende spiegel
- Tweede reflecterende spiegel
- Derde reflecterende spiegel
- 7 locaties op het bed waar de laserkop naartoe wordt verplaatst tijdens de controle.

Stap 5 - Reinig alle spiegels en focuslenzen:

Volg de instructies in de onderstaande link om alle spiegels en lenzen te reinigen.
5-4 Reiniging van spiegels en lenzen

Stap 6 - Controleer de laserstip op de 1e spiegel:

Deze stap is om te controleren of de laserbuis en de machine in goede staat zijn.

Stap overzicht:

Stap 6-1 - Tape aanbrengen en pulsen maken:

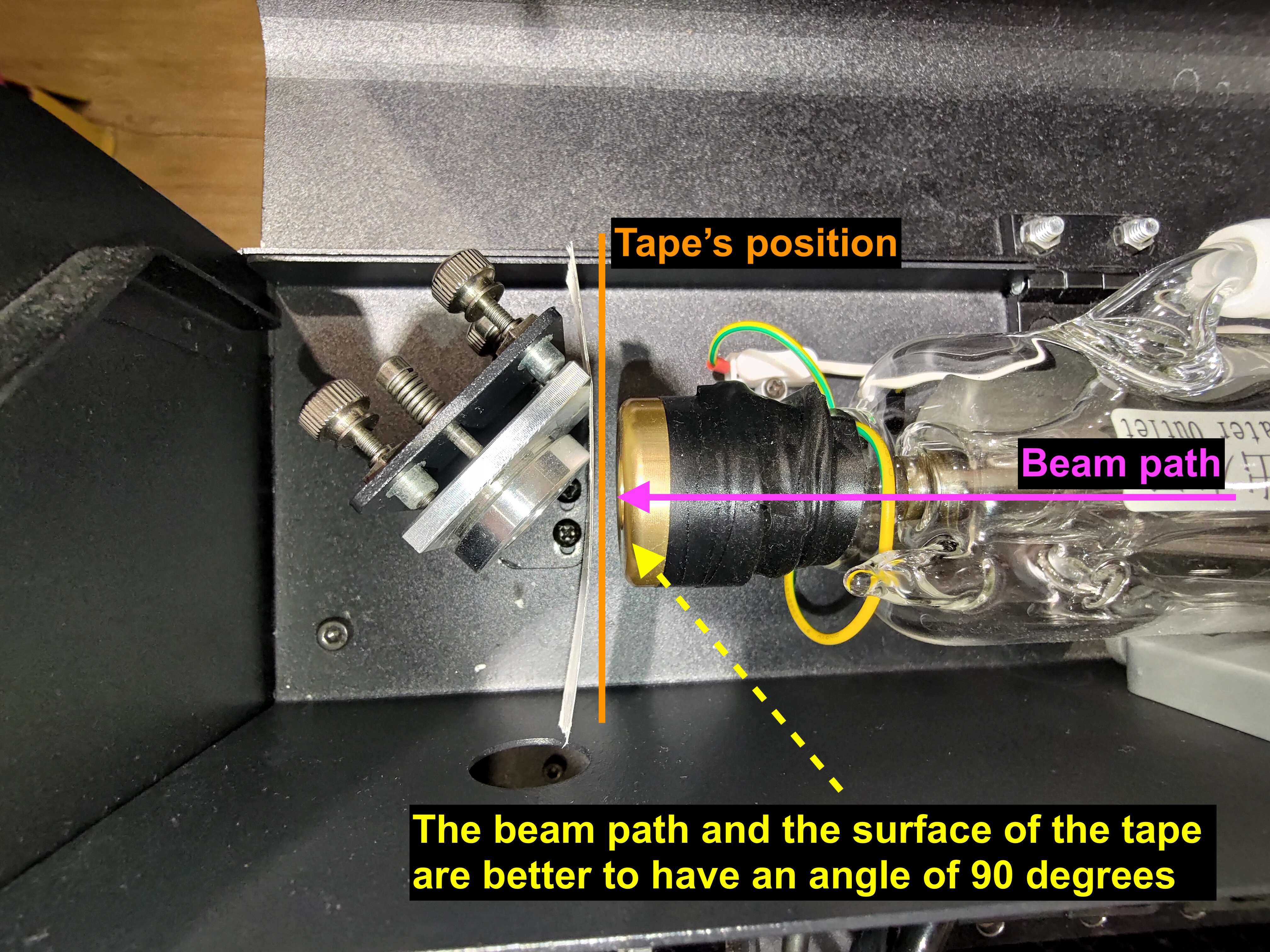

Breng een dubbelzijdige tape met twee lagen aan op de 1e spiegel, sluit de achterklep, en maak vijf pulsen.

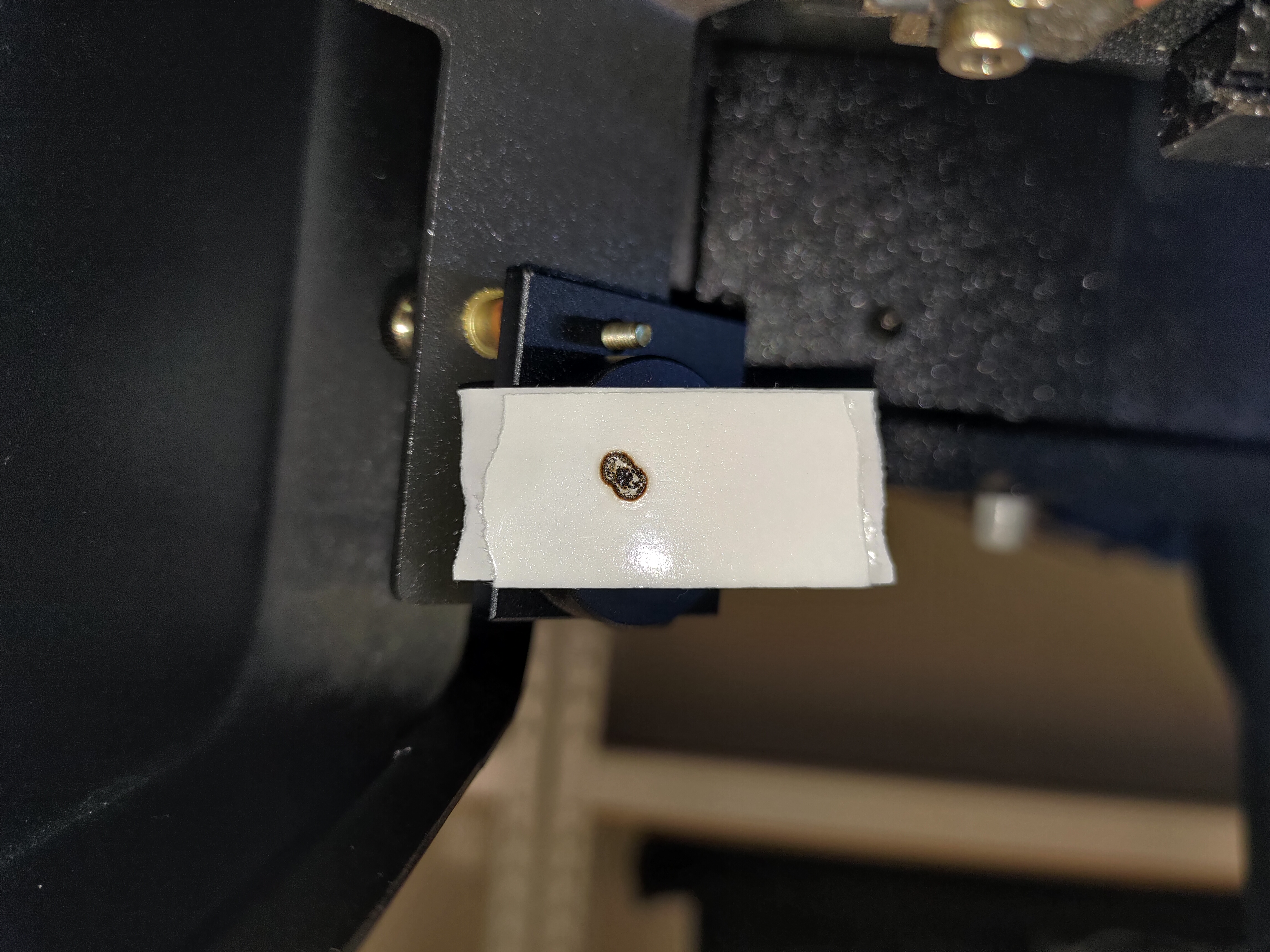

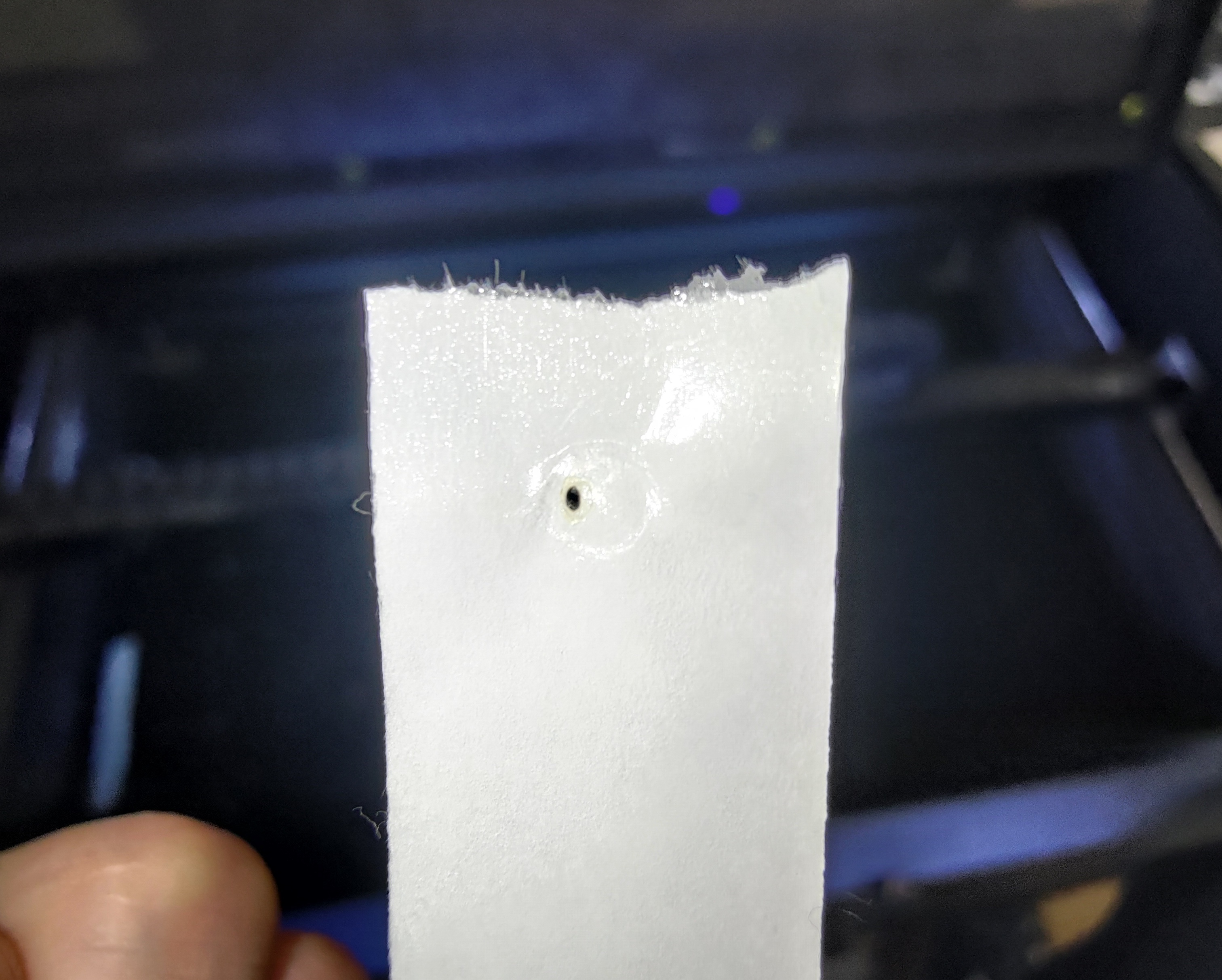

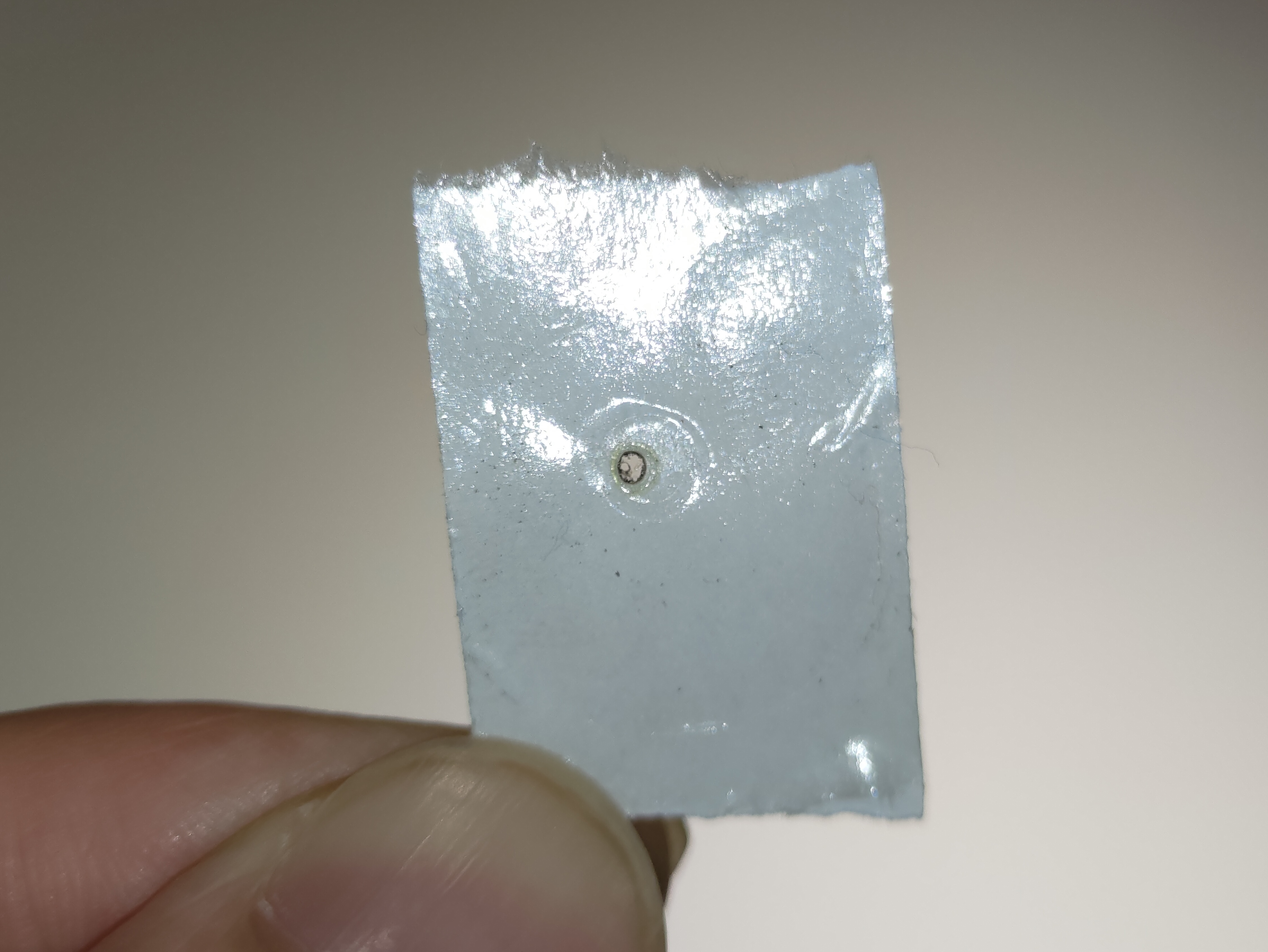

Stap 6-2 - Controleer de vorm van de stip op de tape:

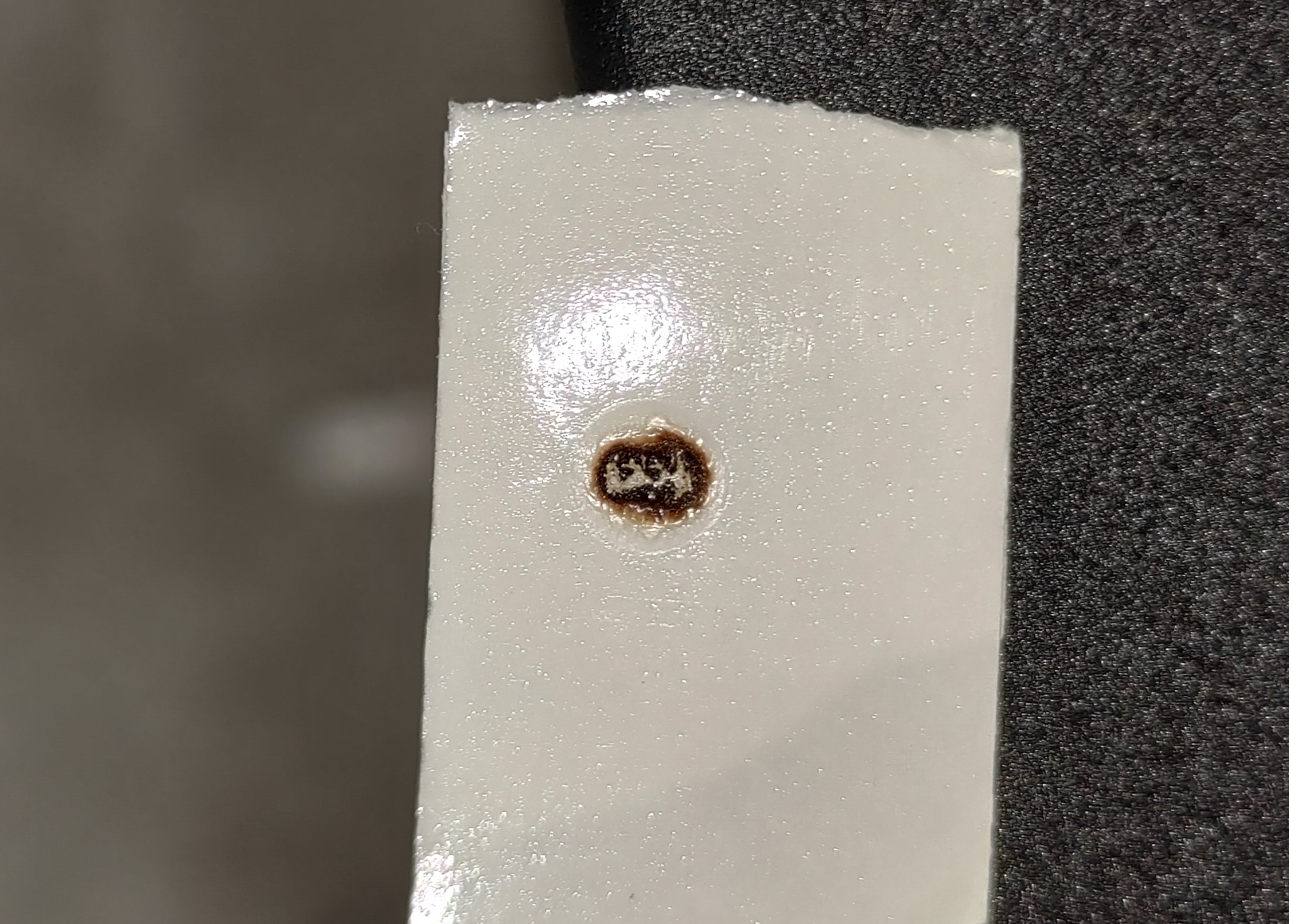

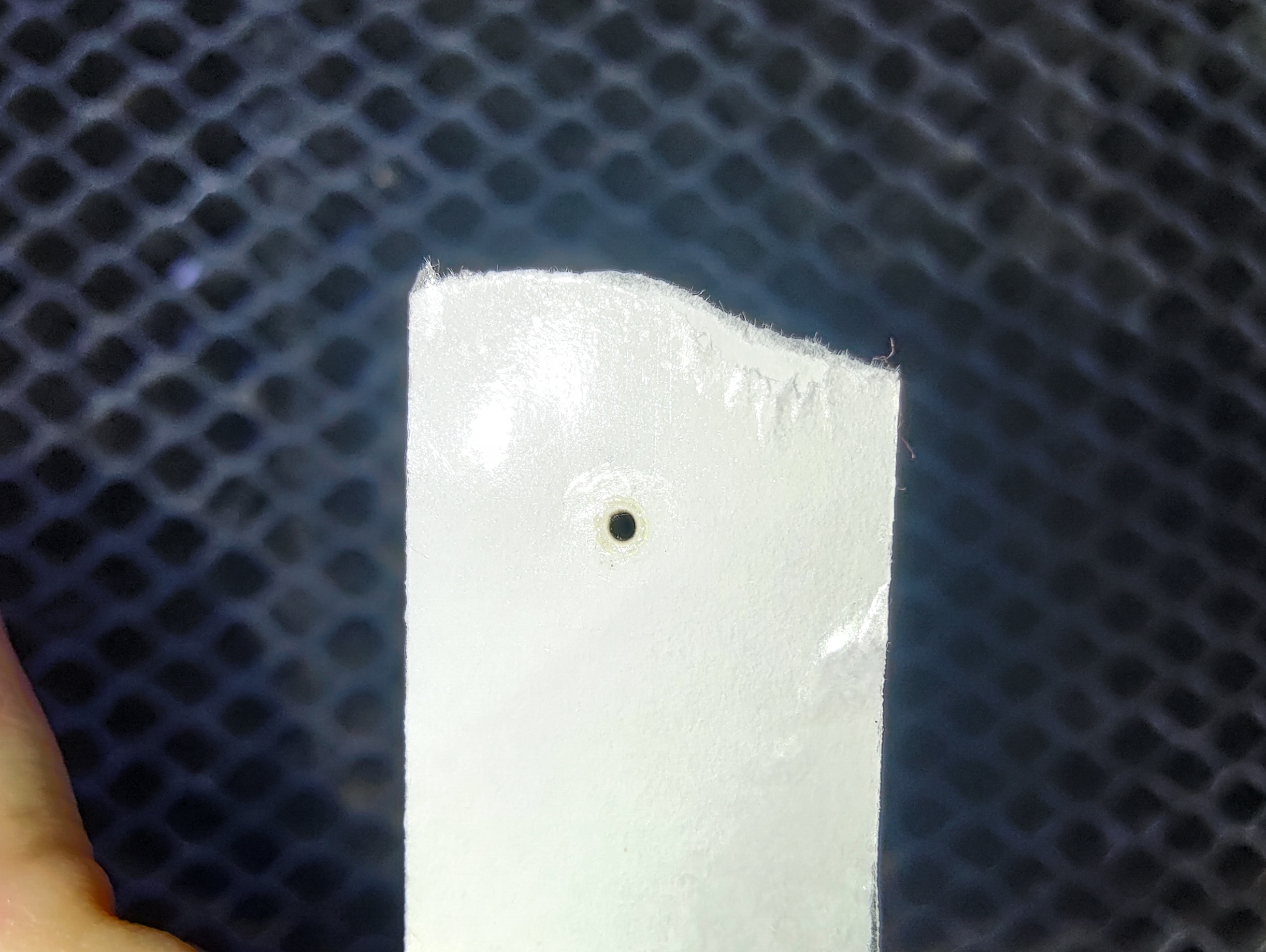

De vorm is goed als deze zo rond mogelijk is, en het eerste stuk dubbelzijdige tape aan de voorkant moet wel verbrand zijn.

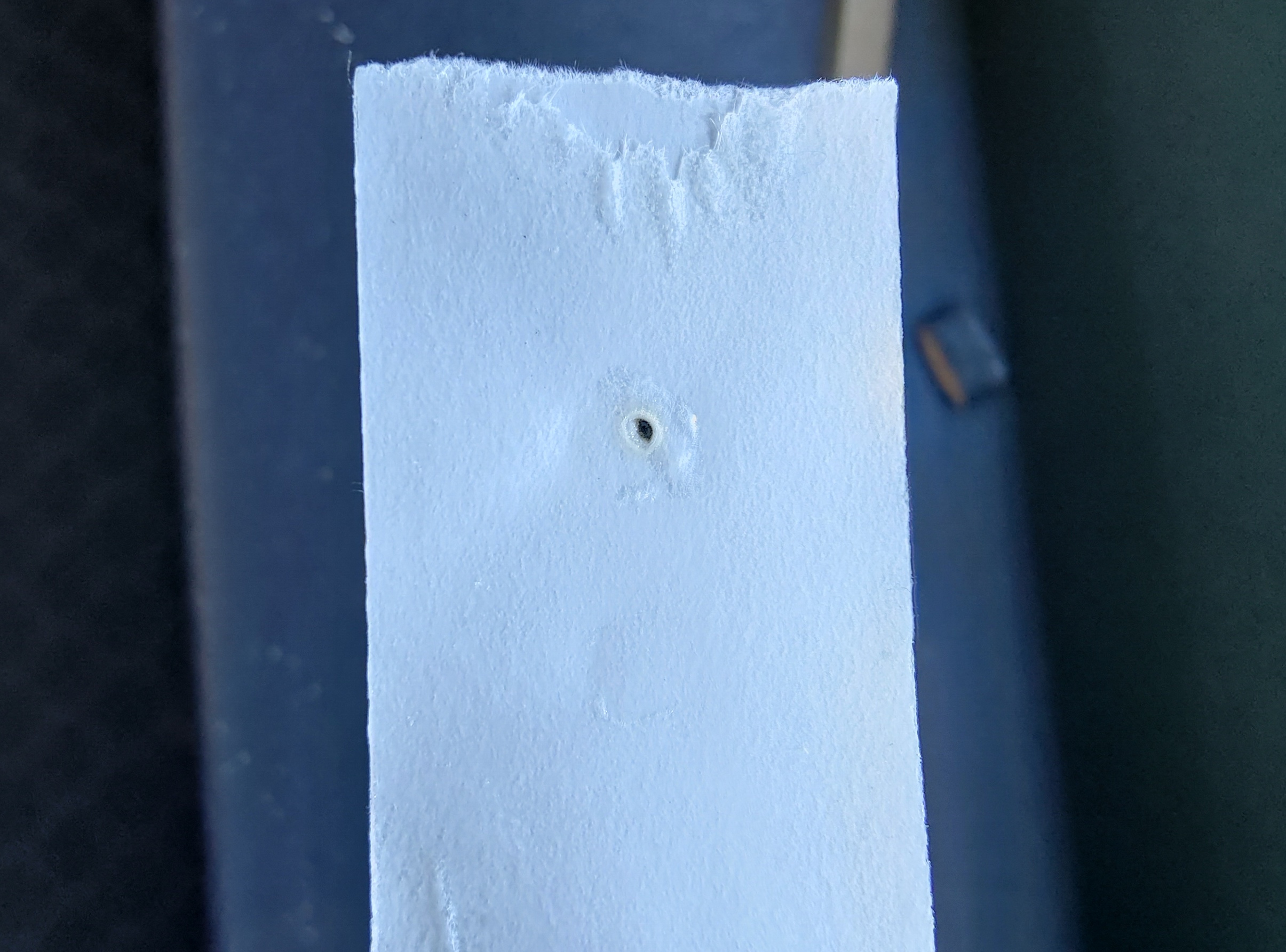

Goed voorbeeld:

Slecht voorbeeld:

Stap 6-3 - Verzamel de tape van de 1e spiegel:
Plak de tape van de 1e spiegel op een stuk papier. Noteer de positie en het aantal pulsen zoals op de onderstaande foto.

Stap 6-4 - Probleemoplossing en rapportage:

Als uw stip niet rond is, niet sterk is of lijkt op de slechte voorbeelden hierboven, verhoog dan de vermogenssnelheid naar x2.0 en kijk of het verbetert:

Als de stip sterker wordt, geeft dit aan dat de laserbuis mogelijk is verslechterd. U kunt het OPA-proces nog steeds voltooien met een verhoogde vermogenssnelheid, of u kunt contact opnemen met uw lokale wederverkoper en melden dat de buis mogelijk is verslechterd.
Als de stip niet sterker wordt of nog steeds een vreemde vorm heeft, neem dan contact op met uw lokale wederverkoper voor verdere assistentie.
(Deel de foto van uw pulsresultaat op de 1e spiegel met uw wederverkoper.)

Stap 7 - Controleer het pad van de 1e naar de 2e spiegel:

Deze stap is om te controleren of het pad is uitgelijnd van de 1e spiegel naar de 2e spiegel.

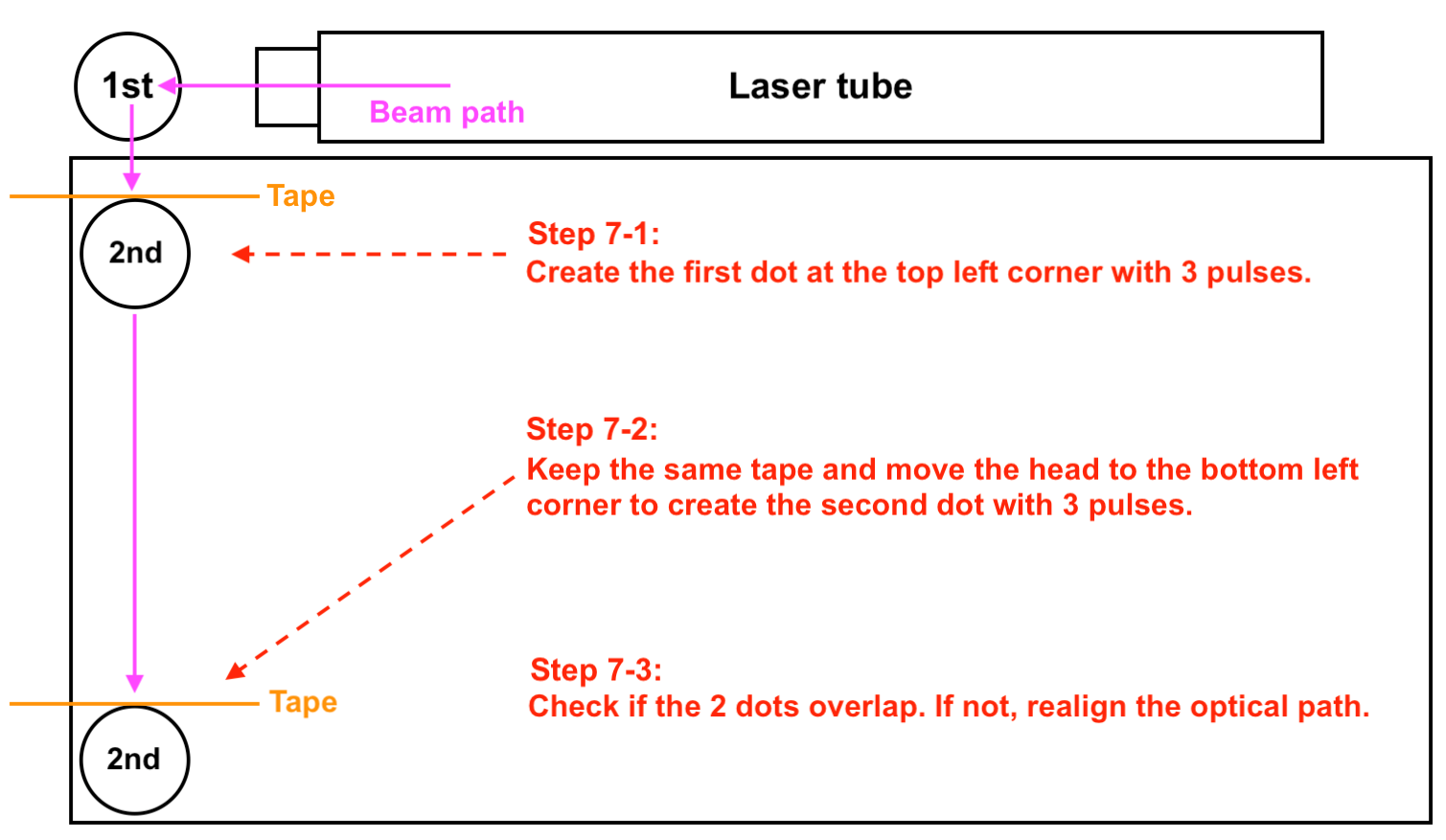

Stap overzicht:

Stap 7-1 - Maak de eerste stip voor de linksbovenpositie:

Plaats een tweelaagsband op de 2e spiegel en verplaats de kop naar de linkerbovenhoek.
Maak drie pulsen om de eerste stip te maken.

Stap 7-2 - Maak de tweede stip voor de linksonder positie:

Houd dezelfde tape op de 2e spiegel en verplaats de kop naar de linksonder hoek.
Maak drie pulsen om de tweede stip te maken.

Als er geen stip op de linksonder positie is, geeft dit aan dat het pad drastisch verkeerd is uitgelijnd.
Verplaats de kop naar de midden-links positie en probeer een stip in het midden-links te maken.

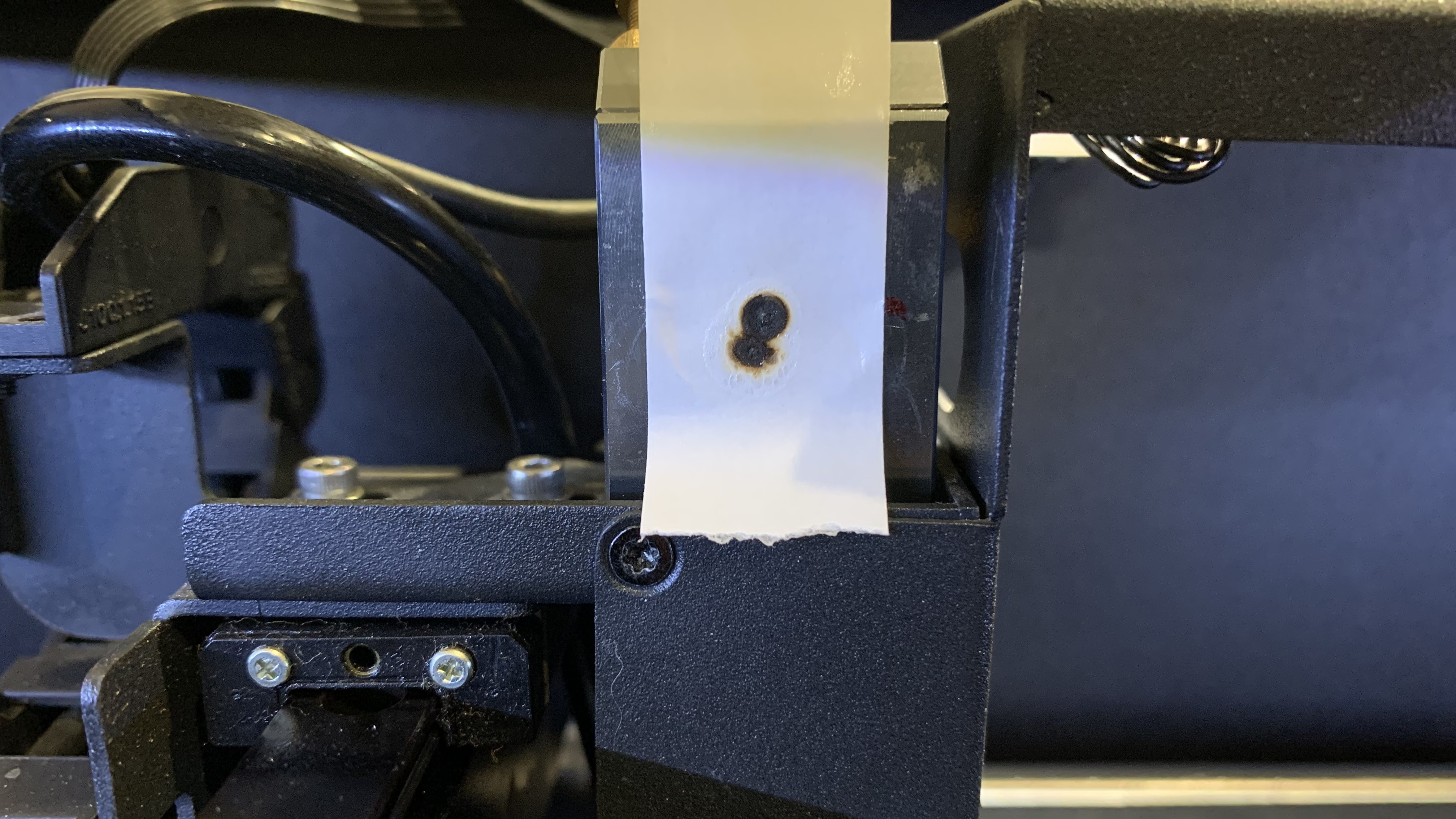

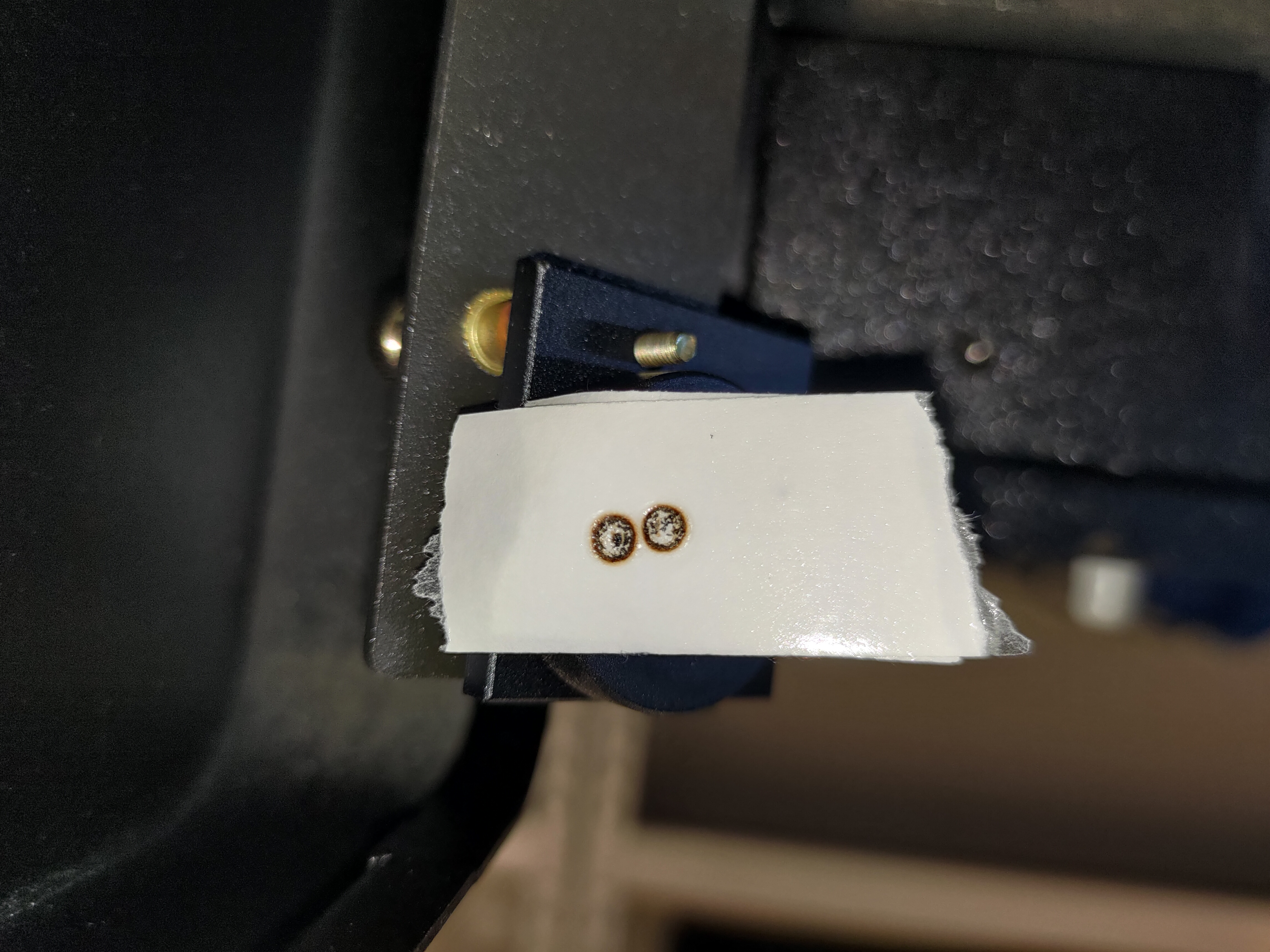

Stap 7-3 - Controleer of de eerste en de tweede stippen overlappen

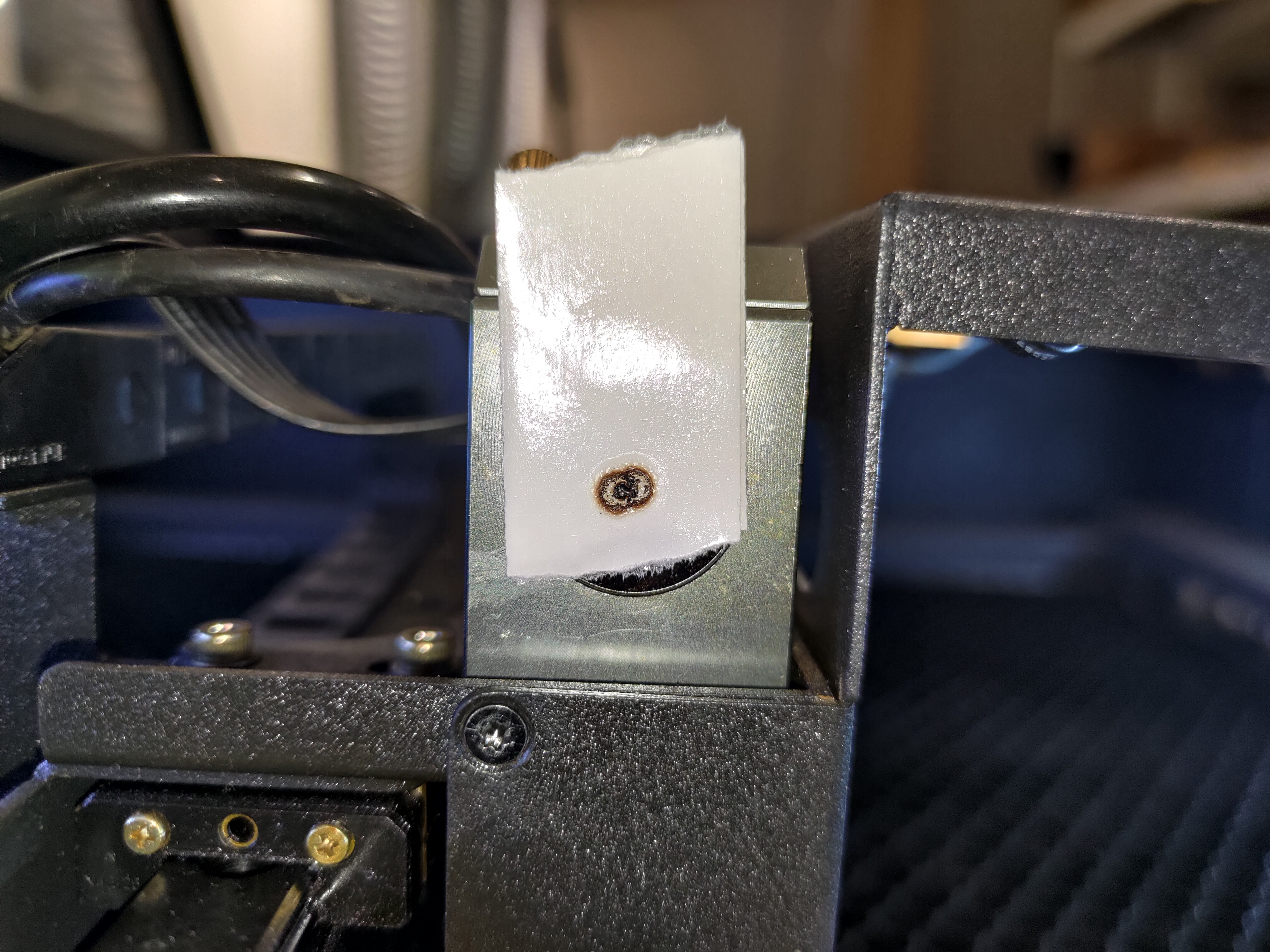

Als uw stippen perfect overlappen, zoals in de goede voorbeeldfoto, geeft dit aan dat het pad goed is uitgelijnd.
U kunt doorgaan naar Stap 7-5.

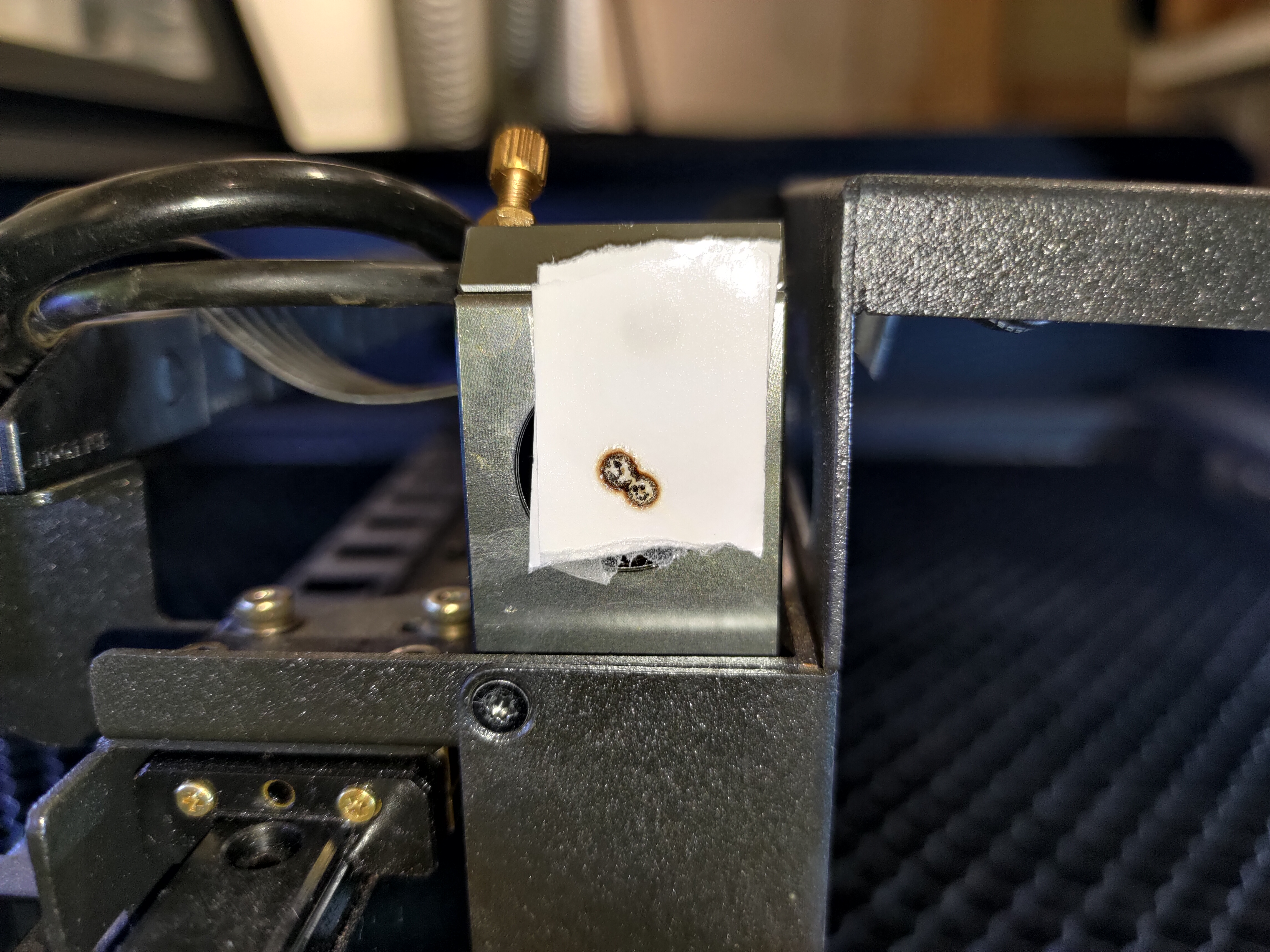

Als ze niet overlappen, zoals in de slechte voorbeelden hieronder, geeft dit aan dat van de 1e spiegel naar de 2e spiegel, het optische pad verkeerd is uitgelijnd en de 1e spiegel moet worden aangepast.

Goed voorbeeld:

Slecht voorbeeld:

Stap 7-4 - Lijn het pad uit van de 1e spiegel naar de 2e spiegel:

Deze stap leert u hoe u het pad van de 1e spiegel naar de 2e spiegel kunt uitlijnen door de schroeven op de 1e spiegel aan te passen.

Er zijn drie schroeven op de 1e spiegel, en ze met de klok mee of tegen de klok in draaien zal het straalpad veranderen, wat betekent dat de positie van de tweede stip zal veranderen.

Houd er rekening mee dat elke keer dat u de schroef aanpast, het pad kan veranderen. Om nauwkeurigheid te garanderen, wordt aanbevolen de oude tape met de vorige stippen te verwijderen en een nieuwe tweelaagse tape te gebruiken om te bevestigen of de nieuwe stippen overlappen.

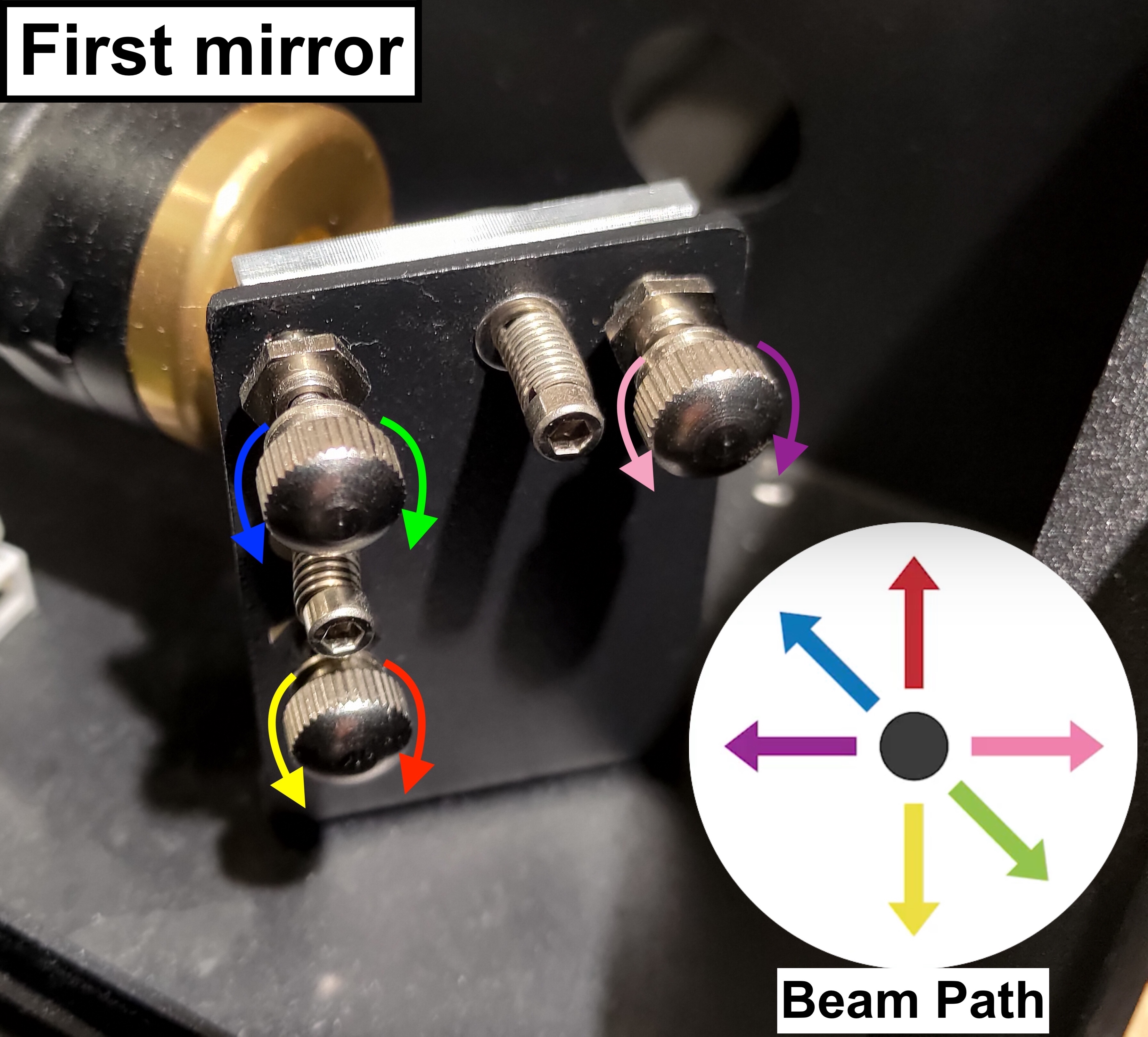

Stap 7-4-1 - Richt de schroef die zal worden aangepast:
Bepaal de positie van uw tweede stip en richt de schroef en zijn draairichting.

Zie de onderstaande foto en zoek het nummer dat vergelijkbaar is met de positie van uw tweede stip:

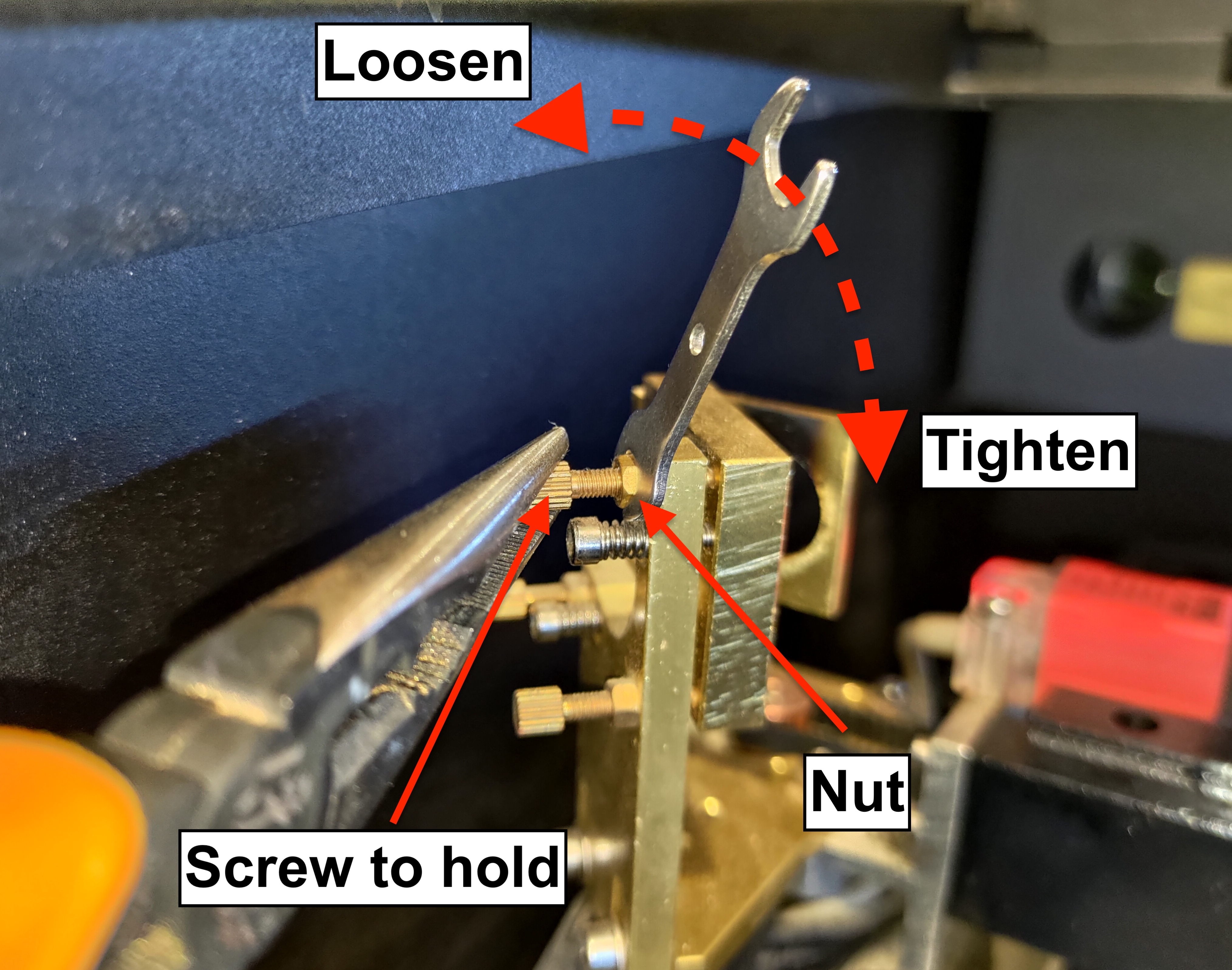

Voordat u de schroef aanpast, leert u hoe u de moer correct kunt losdraaien:
- Spuit eerst de alcohol op de moeren om de gel of lijm te smelten en wacht een paar seconden.

- Gebruik vervolgens de tang om de schroef vast te houden en draai de moer los met de dubbele steeksleutel door deze tegen de klok in te draaien.

Voor #1:
De tweede stip moet naar rechtsonder om de eerste stip te overlappen
De linksboven schroef moet met de klok mee worden gedraaid. Raadpleeg de onderstaande foto.

Voor #2:
De tweede stip moet recht naar beneden om de eerste stip te overlappen.
De linksonder schroef moet tegen de klok in worden gedraaid. Raadpleeg de onderstaande foto.

Voor #3:
De tweede stip moet eerst naar beneden en dan naar links om de eerste stip te overlappen.
De linksonder schroef moet tegen de klok in worden gedraaid om de stip naar beneden te laten gaan.
De rechtsboven schroef moet met de klok mee worden gedraaid om de stip naar links te laten gaan.
Raadpleeg de onderstaande foto.

Voor #4:
De tweede stip moet naar rechts om de eerste stip te overlappen.
De rechtsboven schroef moet tegen de klok in worden gedraaid. Raadpleeg de onderstaande foto.

Voor #5:
De tweede stip moet naar links om de eerste stip te overlappen.
De rechtsboven schroef moet met de klok mee worden gedraaid. Raadpleeg de onderstaande foto.

Voor #6:
De tweede stip moet eerst naar rechts en dan naar boven om de eerste stip te overlappen.
De rechtsboven schroef moet tegen de klok in worden gedraaid om de stip naar rechts te laten gaan.
De linksonder schroef moet met de klok mee worden gedraaid om de stip naar boven te laten gaan.
Raadpleeg de onderstaande foto.

Voor #7:
De tweede stip moet recht omhoog gaan om de eerste stip te overlappen.
De schroef linksonder moet met de klok mee worden gedraaid. Raadpleeg de onderstaande foto.

Voor #8:
De tweede stip moet naar linksboven gaan om de eerste stip te overlappen
De schroef linksboven moet tegen de klok in worden gedraaid. Raadpleeg de onderstaande foto.

Stap 7-4-2 - Draai de moer vast na het afstellen:
Draai de moer vast na het afstellen van de schroef door deze met de klok mee te draaien met de klok mee.

Stap 7-5 - Verzamel de tape van de 2e spiegel:
Plak de 2e spiegeltape op het papier. Noteer de positie en het aantal pulsen zoals op de onderstaande foto.

Stap 8 - Controleer het pad van de 2e naar de 3e spiegel:
Deze stap is om te controleren of het pad is uitgelijnd van de 2e spiegel naar de 3e spiegel.

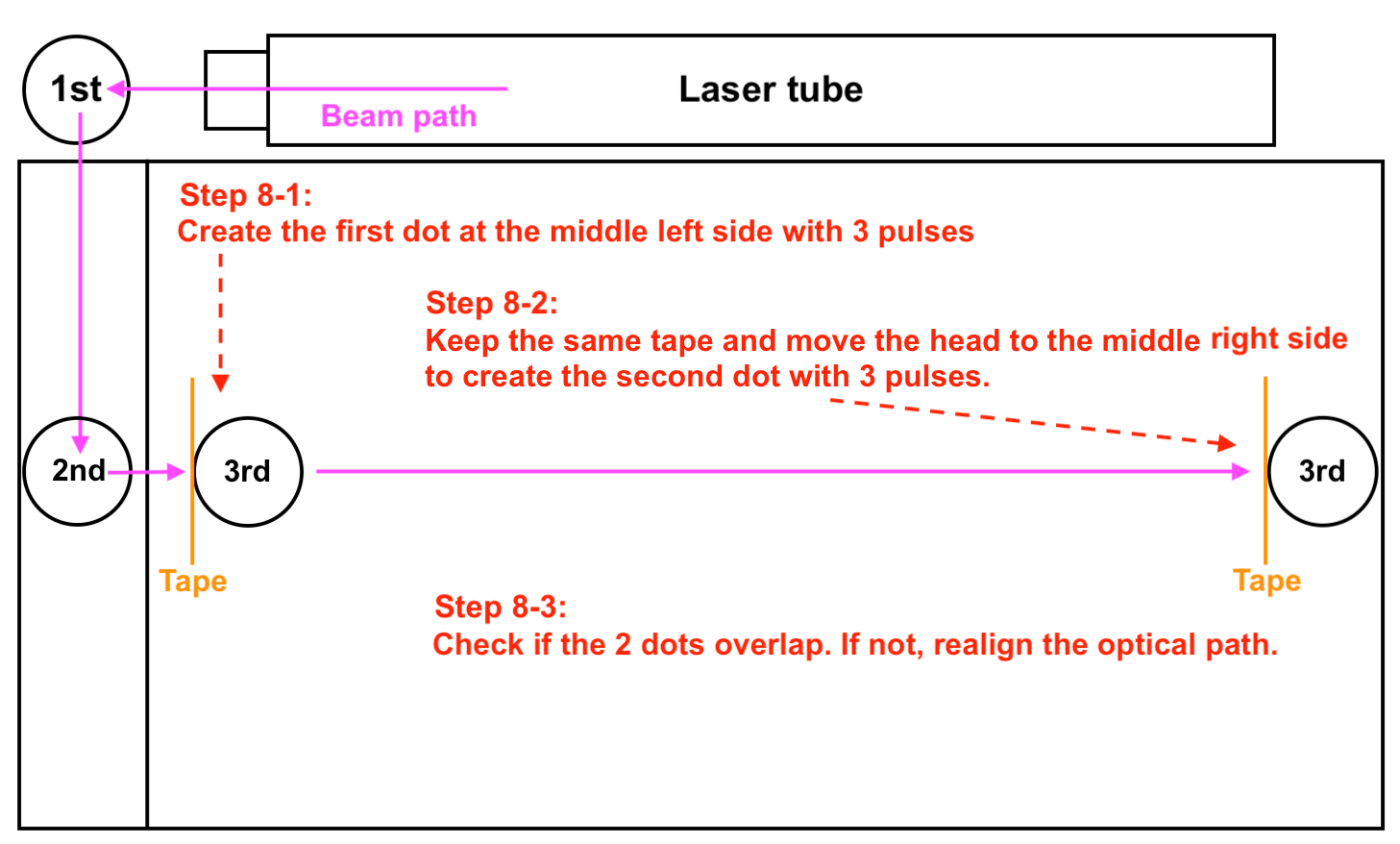

Stap overzicht:

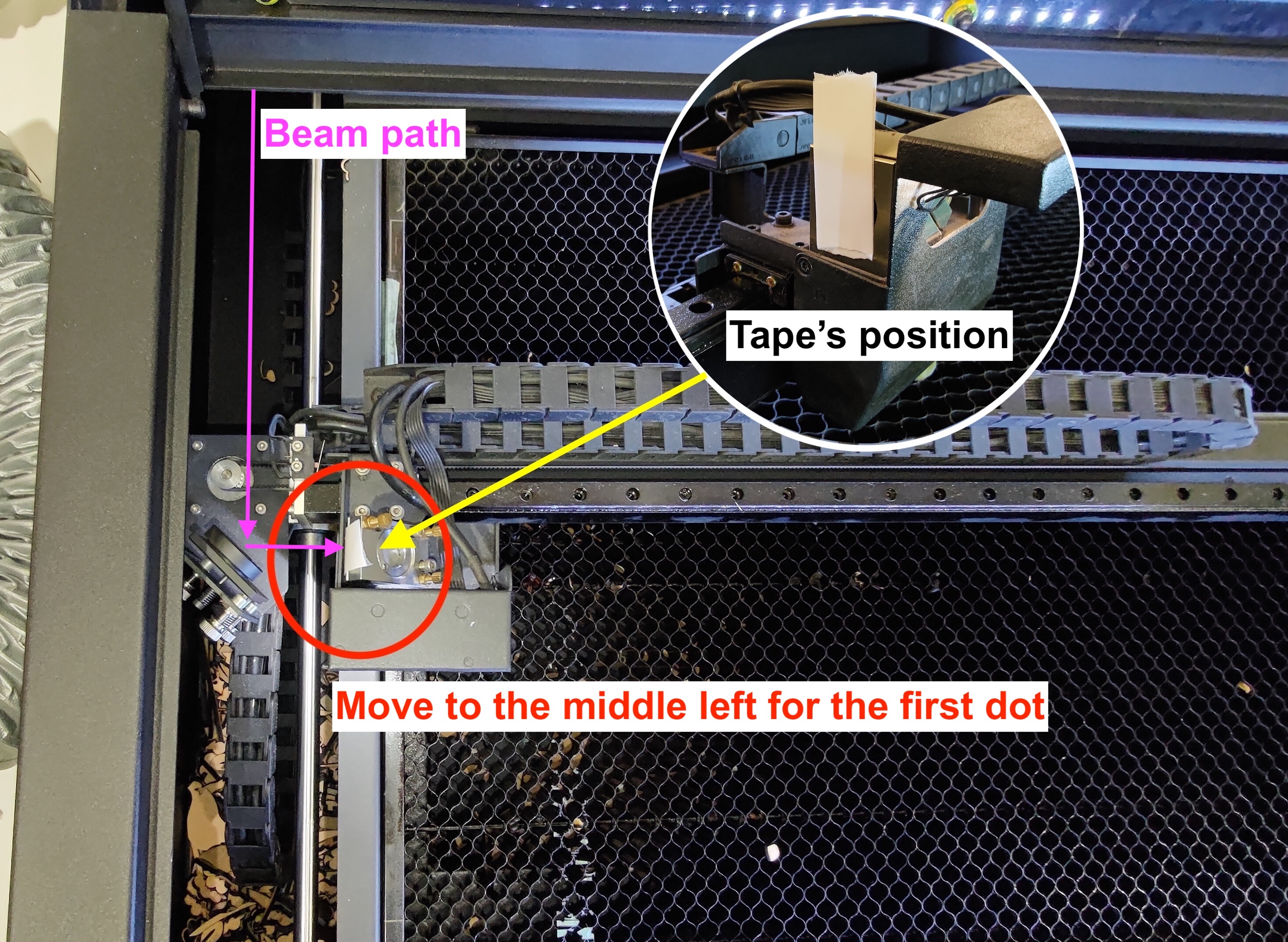

Stap 8-1 - Maak de eerste stip voor de positie midden-links:

Plaats een dubbellaagse tape op de 3e spiegel en verplaats de kop naar de midden-links positie.
Maak drie pulsen om de eerste stip te maken.

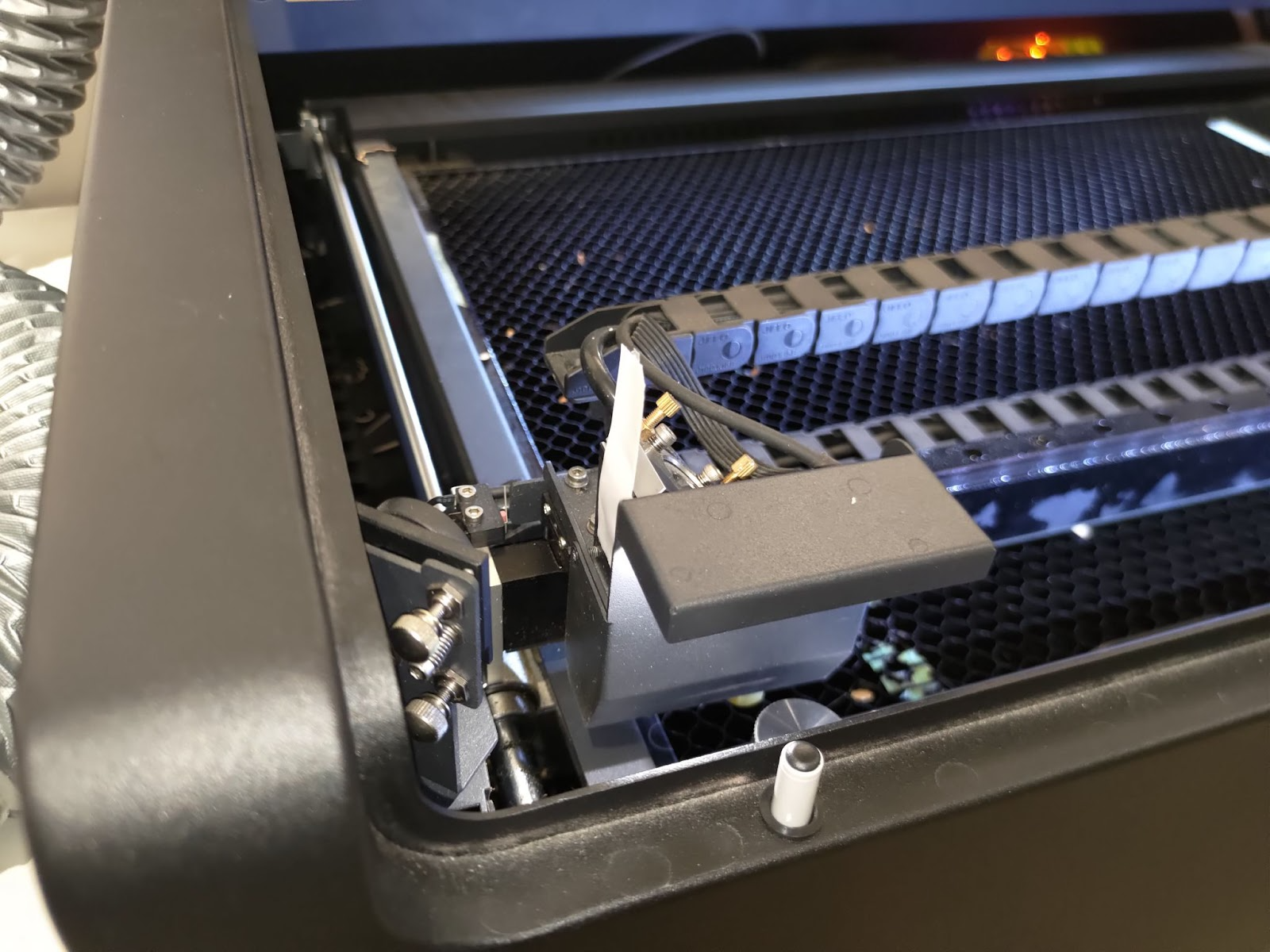

Stap 8-2 - Maak de tweede stip voor de positie midden-rechts:

Houd dezelfde tape op de 3e spiegel en verplaats de kop naar de midden-rechts positie.
Maak drie pulsen om de tweede stip te creëren.

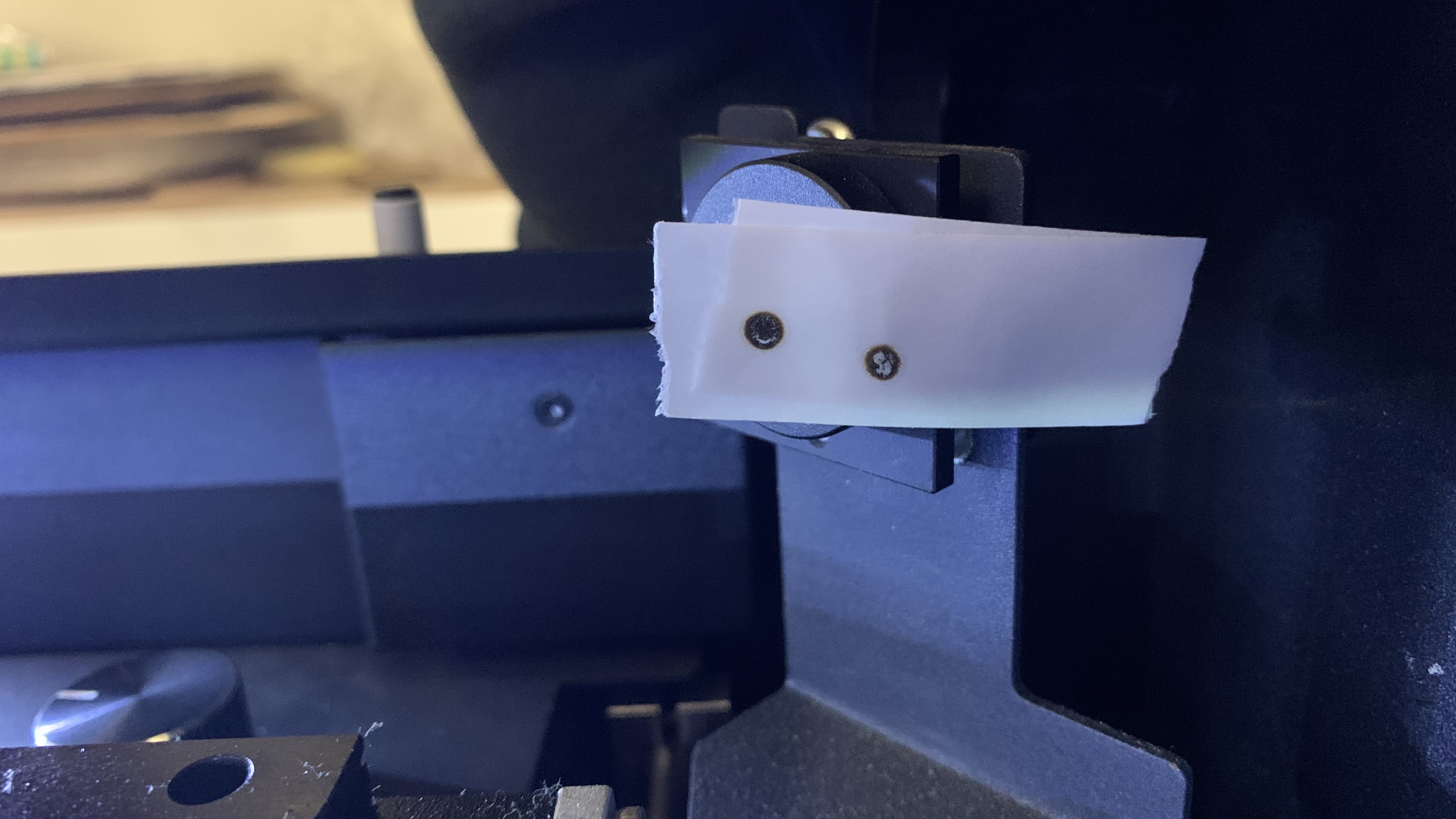

Stap 8-3 - Controleer of de eerste en de tweede stip overlappen

Als uw stippen perfect overlappen, zoals in de goede voorbeeldfoto hieronder, geeft dit aan dat het pad correct is uitgelijnd. U kunt doorgaan naar Stap 8-5.

Als ze niet overlappen, geeft dit aan dat vanaf de 2e spiegel naar de 3e spiegel het optische pad niet goed is uitgelijnd en dat de 2e spiegel moet worden aangepast.

Goed voorbeeld:

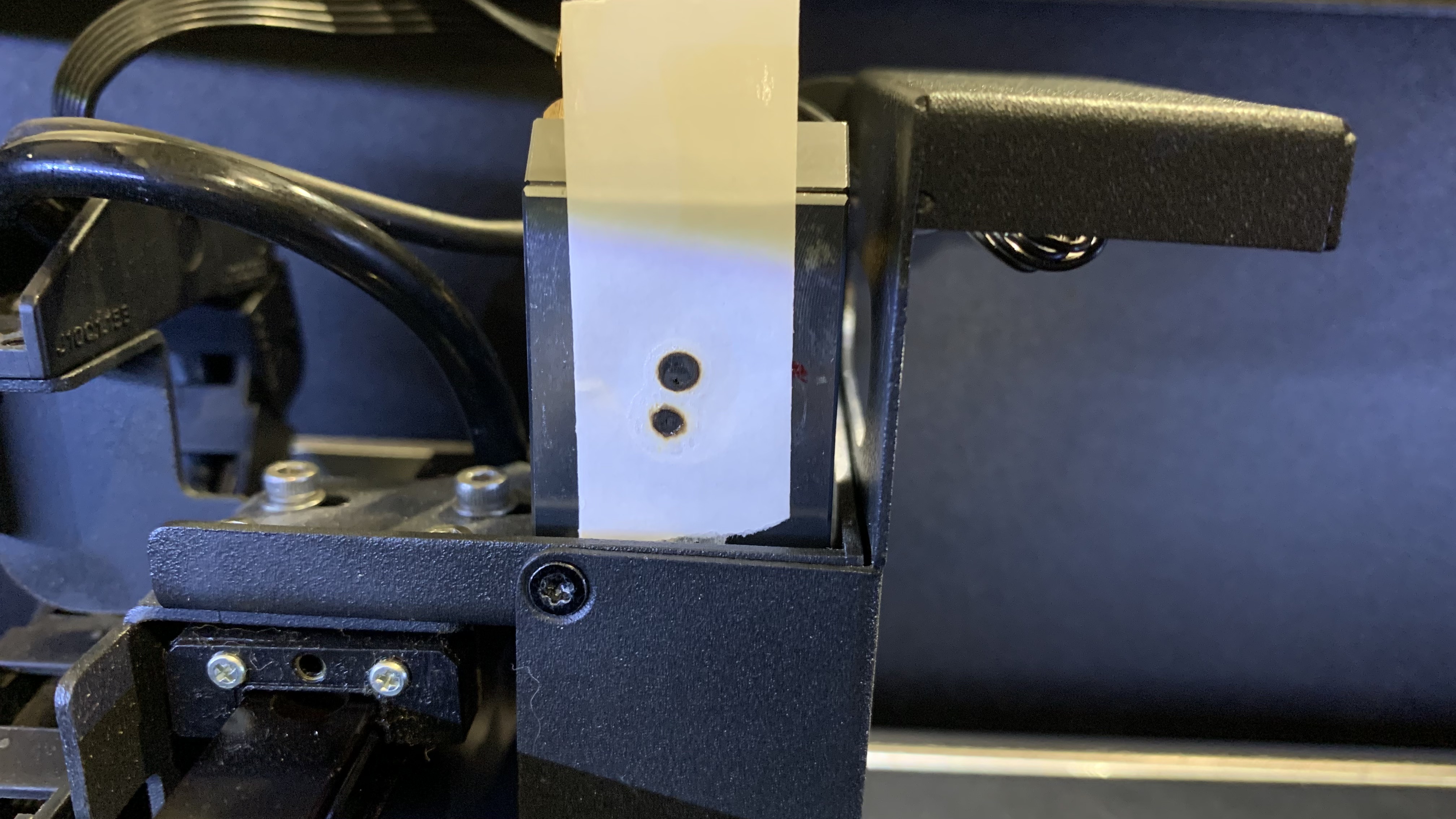

Slecht voorbeeld:

Stap 8-4 - Lijn het pad uit van de 2e spiegel naar de 3e spiegel:
Deze stap leert u hoe u het pad van de 2e spiegel naar de 3e spiegel kunt uitlijnen door de schroeven op de 2e spiegel aan te passen.

Er zijn drie schroeven op de 2e spiegel, en door ze met de klok mee of tegen de klok in te draaien, verandert het stralenpad, wat betekent de positie van de tweede stip zal veranderen.

Houd er rekening mee dat elke keer dat u de schroef aanpast, het pad kan veranderen. Om nauwkeurigheid te garanderen, wordt aanbevolen de oude tape met de vorige stippen te verwijderen en een nieuwe tweelaagse tape te gebruiken om te bevestigen of de nieuwe stippen overlappen.

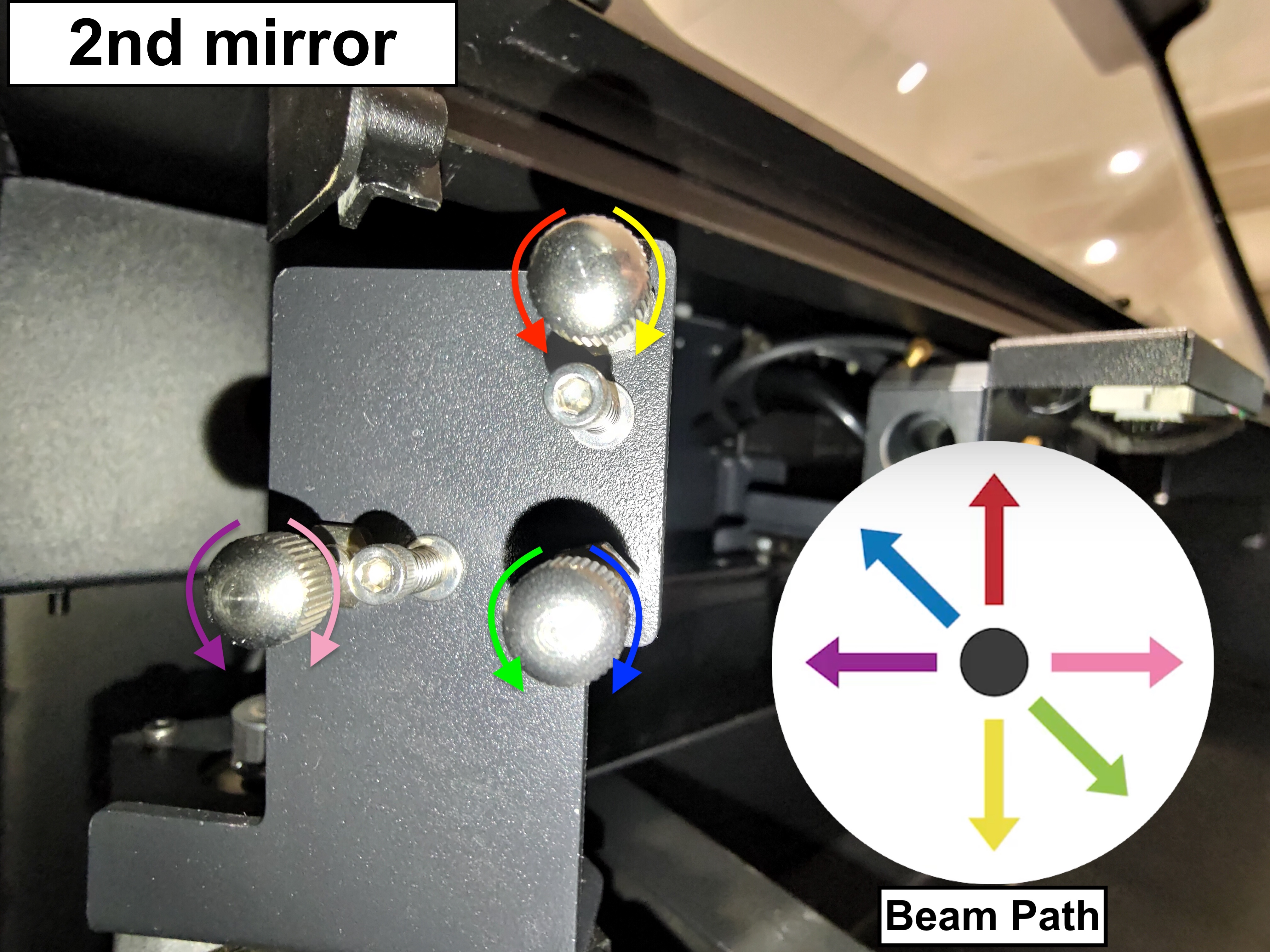

Stap 8-4-1 - Richt de schroef die wordt aangepast:
Bepaal de positie van uw tweede stip en richt de schroef en zijn draairichting.

Zie de onderstaande foto en zoek het nummer dat vergelijkbaar is met de positie van uw tweede stip:

Voordat u de schroef aanpast, leert u hoe u de moer correct kunt losdraaien:
- Spuit eerst de alcohol op de moeren om de gel of lijm te smelten en wacht een paar seconden.

- Gebruik vervolgens de tang om de schroef vast te houden en draai de moer los met de dubbele steeksleutel door deze tegen de klok in te draaien.

Voor #1:
De tweede stip moet naar rechtsonder om de eerste stip te overlappen
De schroef rechtsonder moet tegen de klok in worden gedraaid.
Raadpleeg de onderstaande foto.

Voor #2:
De tweede stip moet recht naar beneden om de eerste stip te overlappen.
De rechtsboven schroef moet met de klok mee worden gedraaid. Raadpleeg de onderstaande foto.

Voor #3:
De tweede stip moet eerst naar beneden en dan naar links om de eerste stip te overlappen.
De schroef rechtsboven moet met de klok mee worden gedraaid om de stip omlaag te laten gaan.
De schroef linksonder moet tegen de klok in worden gedraaid om de stip naar links te laten gaan.
Raadpleeg de onderstaande foto.

Voor #4:
De tweede stip moet naar rechts om de eerste stip te overlappen.
De schroef linksonder moet met de klok mee worden gedraaid. Raadpleeg de onderstaande foto.

Voor #5:
De tweede stip moet naar links om de eerste stip te overlappen.
De linksonder schroef moet tegen de klok in worden gedraaid.
Raadpleeg de onderstaande foto.

Voor #6:
De tweede stip moet eerst naar rechts en dan naar boven om de eerste stip te overlappen.
De schroef linksonder moet met de klok mee worden gedraaid om de stip naar rechts te laten gaan.
De schroef rechtsboven moet tegen de klok in worden gedraaid om de stip omhoog te laten gaan.
Raadpleeg de onderstaande foto.

Voor #7:
De tweede stip moet recht omhoog gaan om de eerste stip te overlappen.
De rechtsboven schroef moet tegen de klok in worden gedraaid. Raadpleeg de onderstaande foto.

Voor #8:
De tweede stip moet naar linksboven gaan om de eerste stip te overlappen
De schroef rechtsonder moet met de klok mee worden gedraaid. Raadpleeg de onderstaande foto.

Stap 8-4-2 - Draai de moer vast na het afstellen:
Gelieve draai de moer vast na het afstellen van de schroef door deze te draaien met de klok mee.

Stap 8-5 - Controleer de stippositie op de ingang van de 3e spiegel
Als uw pad van de 2e naar de 3e spiegel is uitgelijnd, gebruik dan het OPA-hulpmiddel om te controleren of de stip zich in het midden van de ingang van de 3e spiegel bevindt.

Gebruik de link om het bestand te downloaden en gebruik een 3mm transparant acryl om te graveren en te snijden.

De cirkel van het hulpmiddel zal overeenkomen met de ingang zoals op de onderstaande foto.

Als uw machine niet door een gebied van het bed kan snijden, moet u een tijdelijk hulpmiddel maken.
Gebruik een stuk transparante tape en vouw het om het plakkerige deel in te sluiten.
Teken twee lijnen zoals op de onderstaande foto's:

Het midden van de lijnen op de tape zal het midden van de ronde ingang zijn.
(Suggestie: markeer twee merktekens zoals de rode punten op de onderstaande foto voor het uitlijnen van de lijnen op de tape.)

Stap 8-5-1 - Maak de stip:

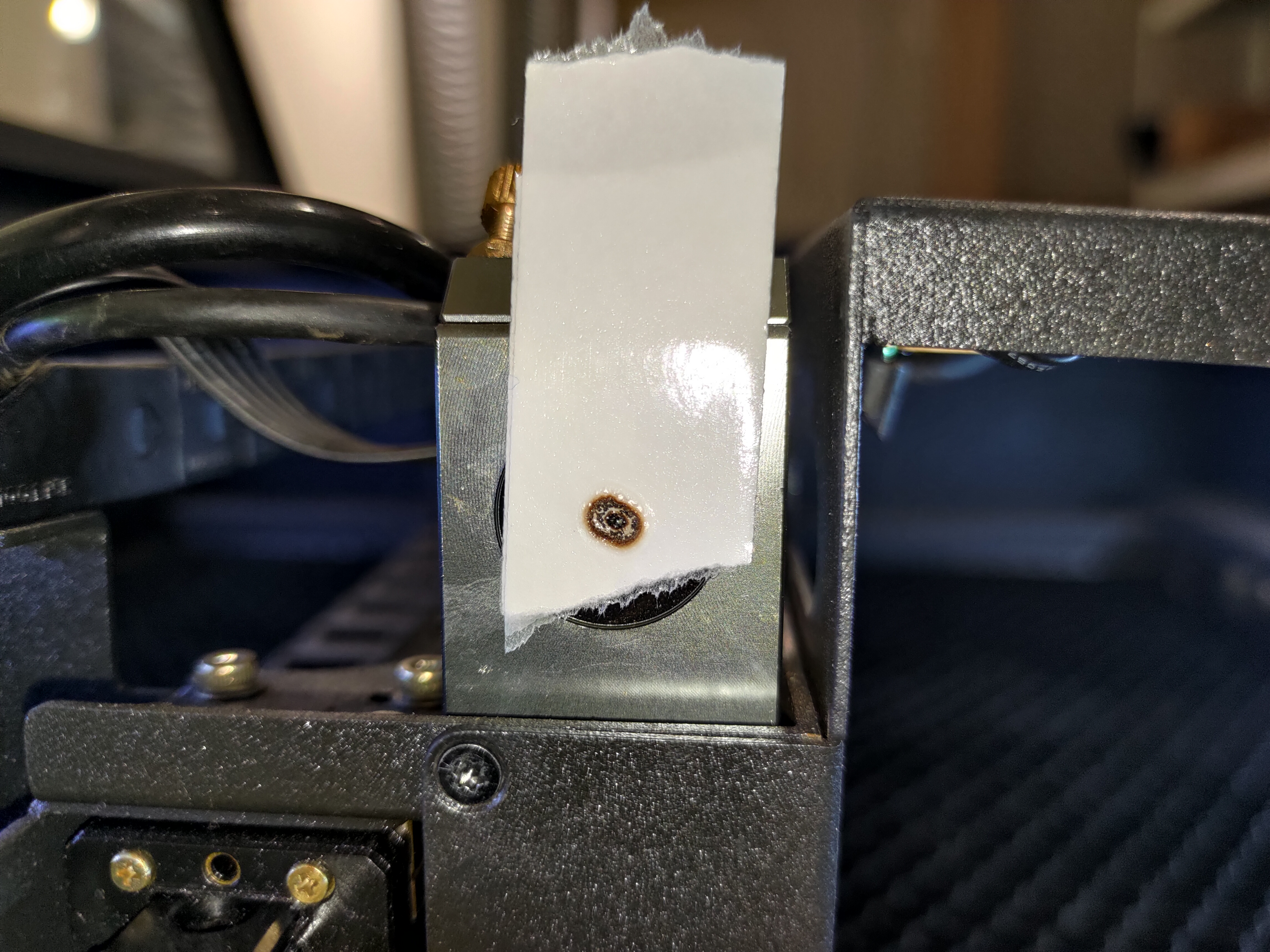

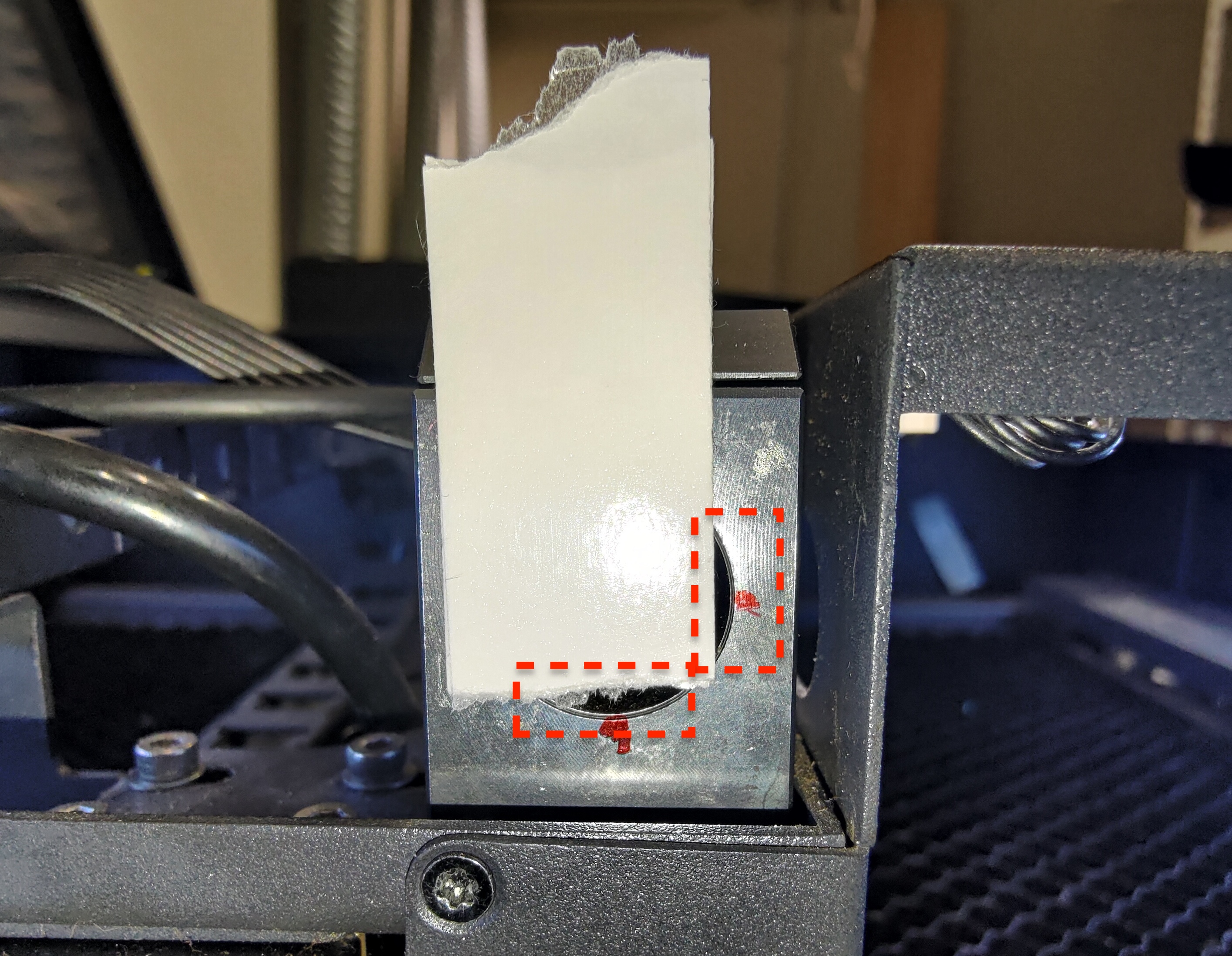

Plaats een 2-laagse tape op de ingang van de 3e spiegel.
Bedek de cirkel (ingang) niet volledig, laat een klein beetje over voor het uitlijnen van de positie van het OPA-hulpmiddel.

Verplaats de kop naar het midden van het bed en maak 5 pulsen.

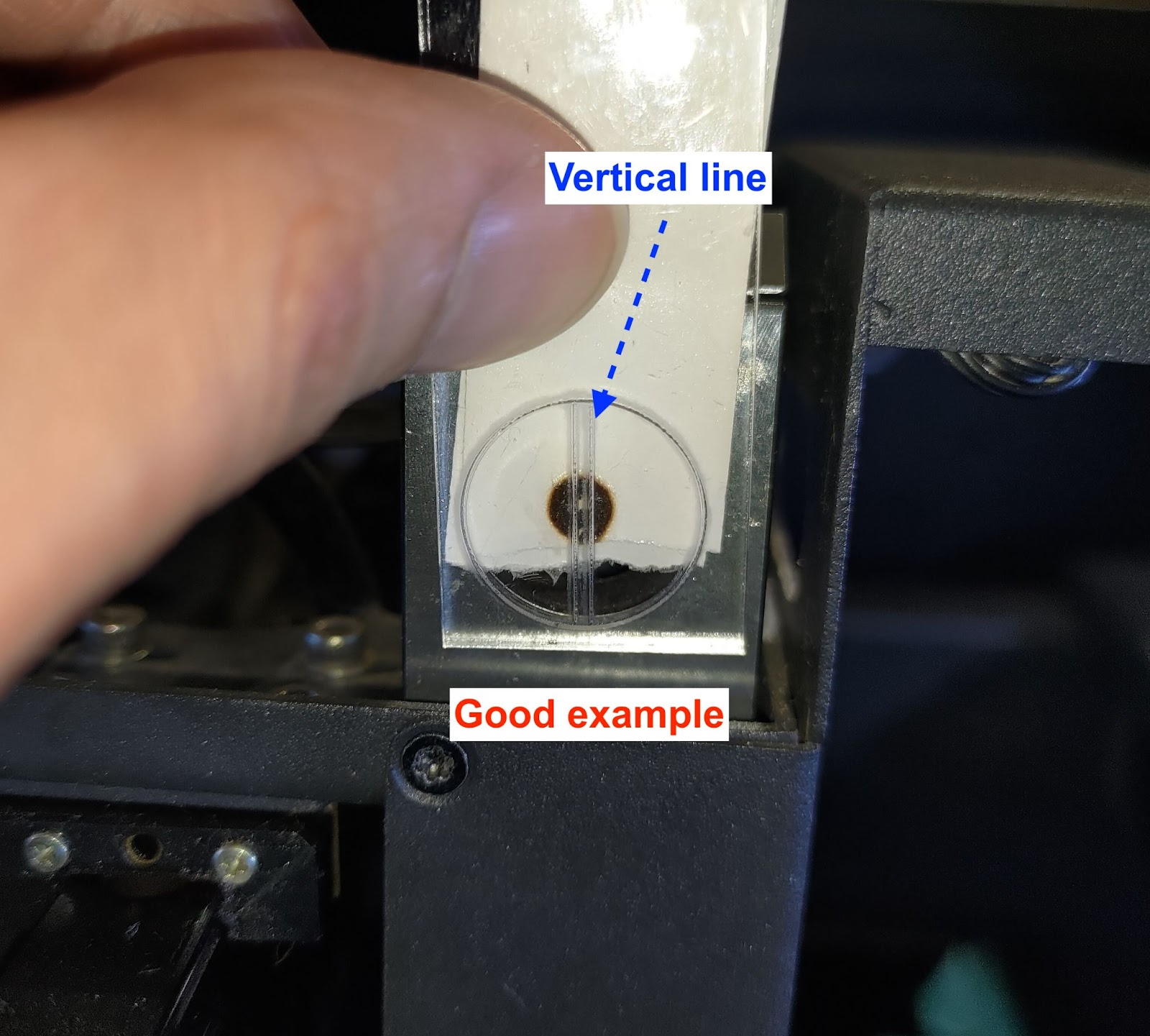

Stap 8-5-2 - Controleer de verticaale lijn met het hulpmiddel:

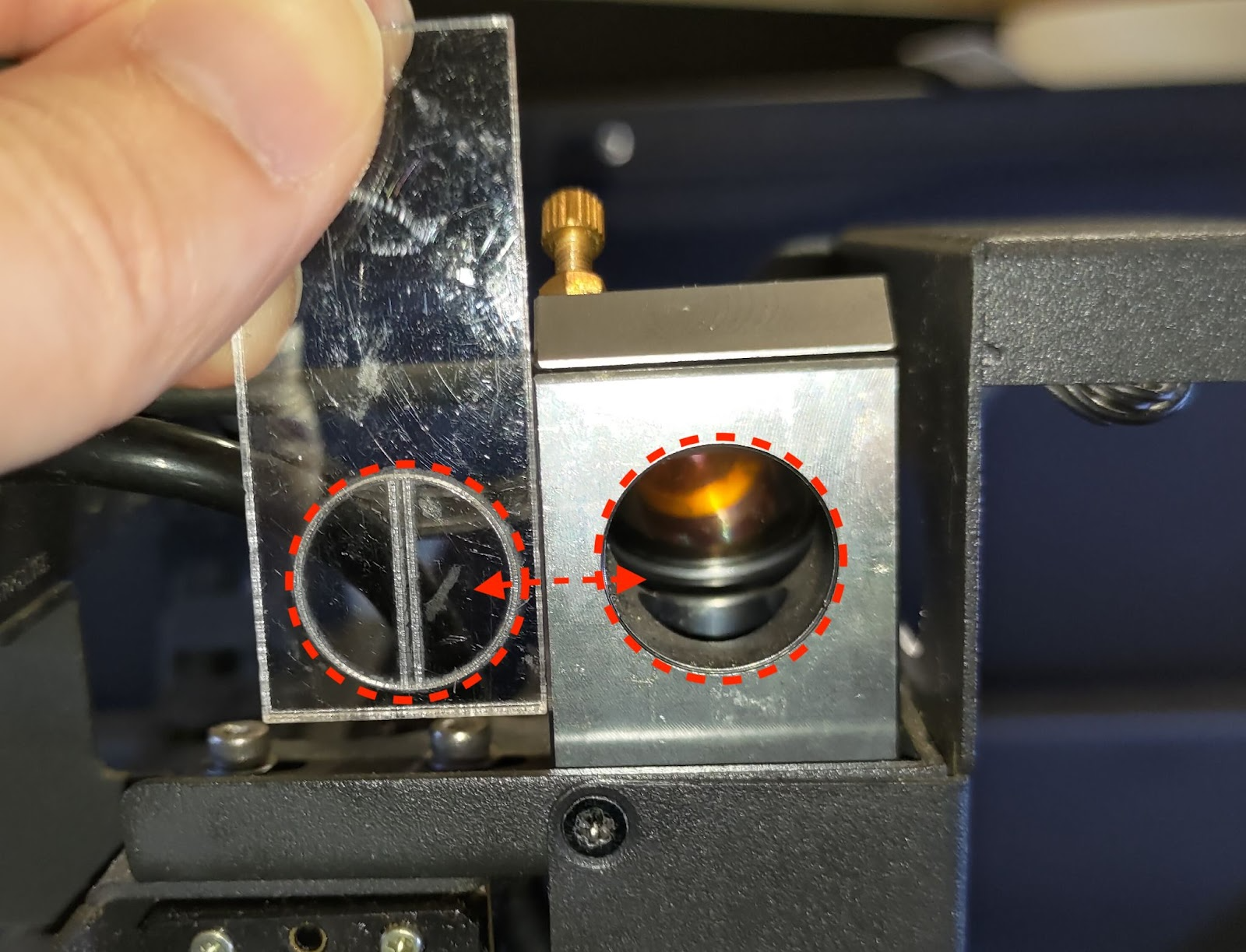

Gebruik het hulpmiddel om te controleren of de stip zich verticaal in het midden bevindt.

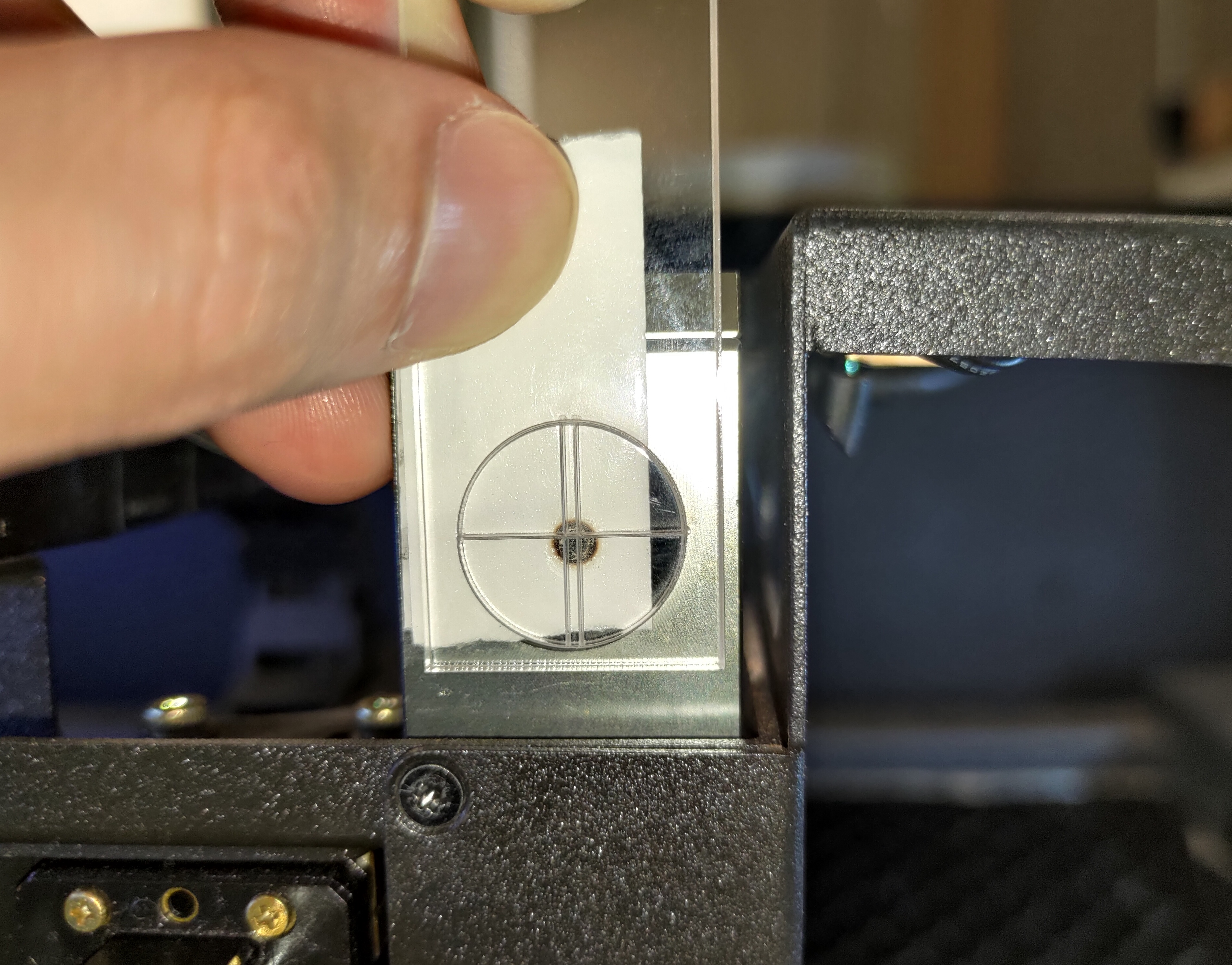

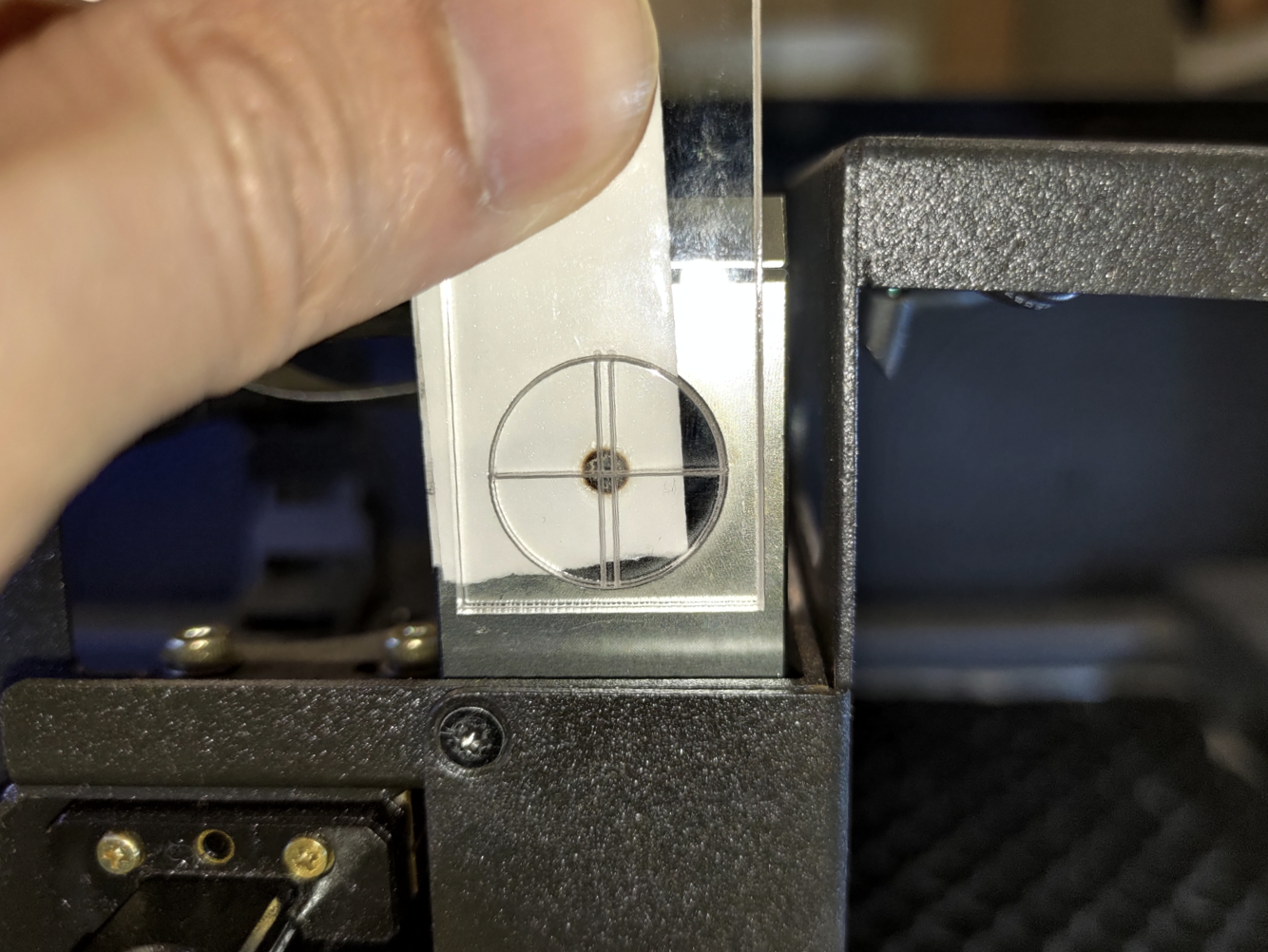

Voor acryl hulpmiddel:

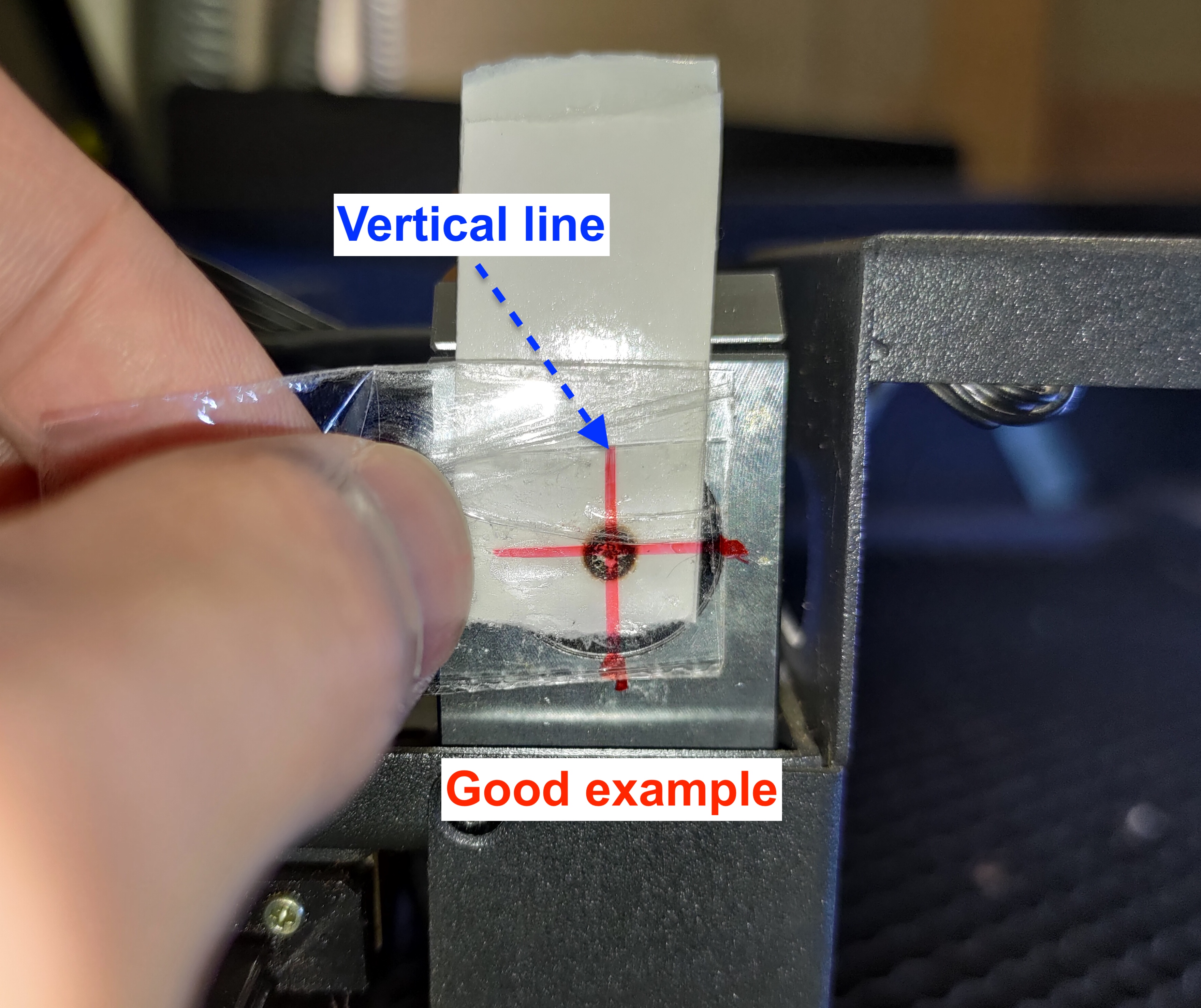

Voor tape hulpmiddel:

- Als uw stip zich in het midden bevindt, ga dan verder naar stap 8-5-3.
- Als uw stip zich niet in het midden bevindt, raadpleeg dan de instructie over hoe de positie van de laserkop aan te passen hieronder.

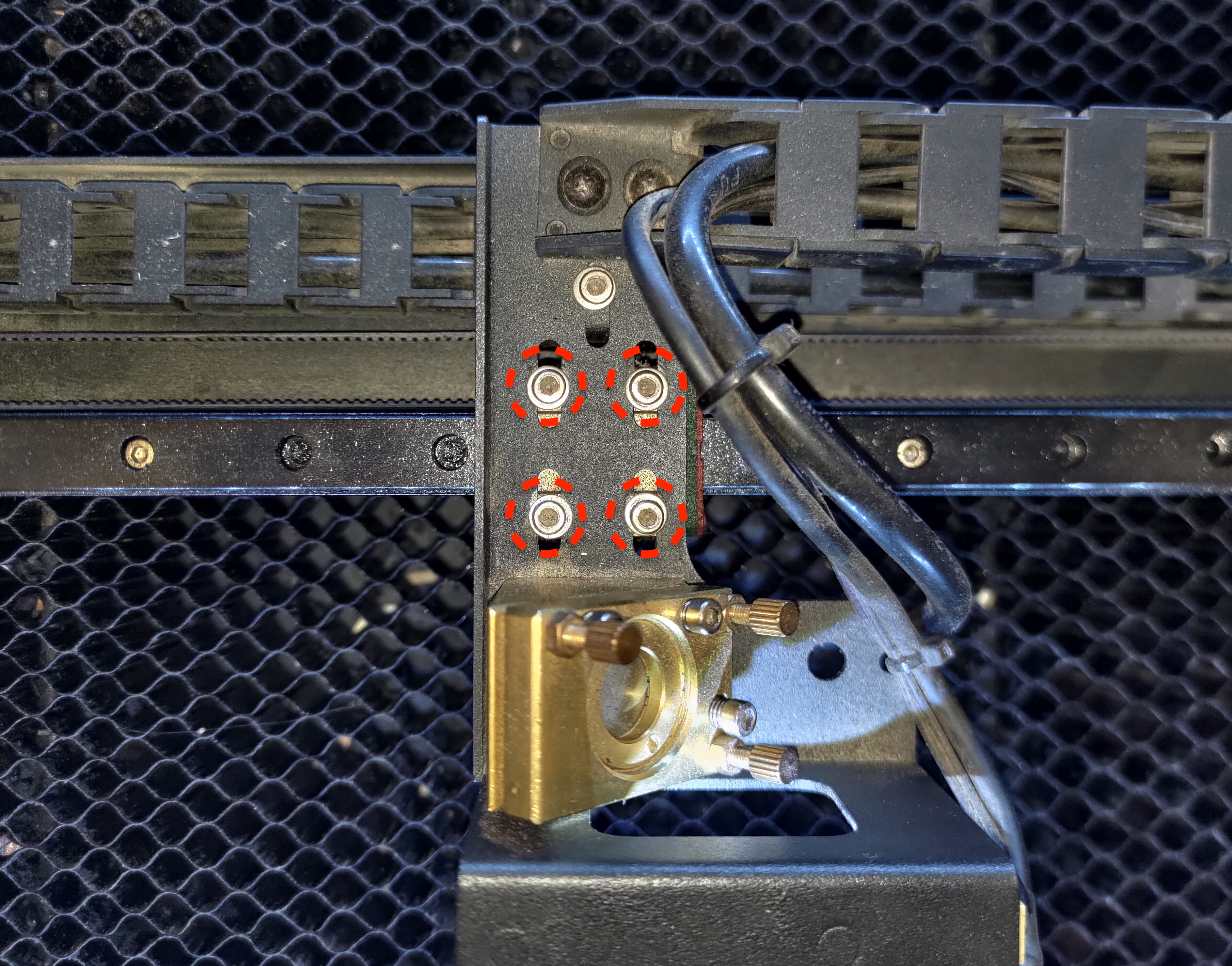

Draai deze 4 schroeven lichtjes los:

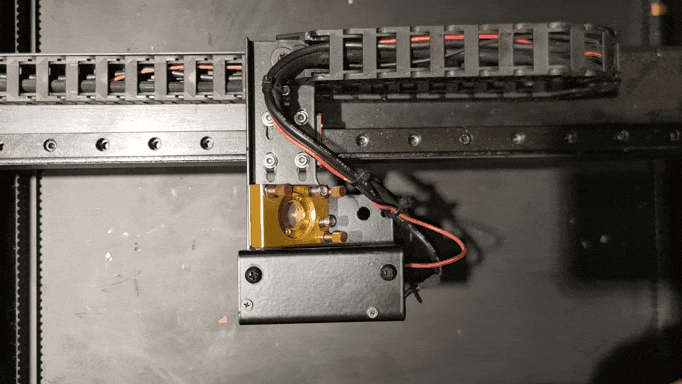

Na het losdraaien van de schroeven kan de kop nu naar binnen of naar buiten worden geduwd.
- Naar buiten duwen:

- Naar binnen duwen:

Na het verplaatsen van de kop, draai de schroeven weer vast en de camerakalibratie moet worden uitgevoerd.

Stap 8-5-3 - Controleer de horizontale lijn met het hulpmiddel:

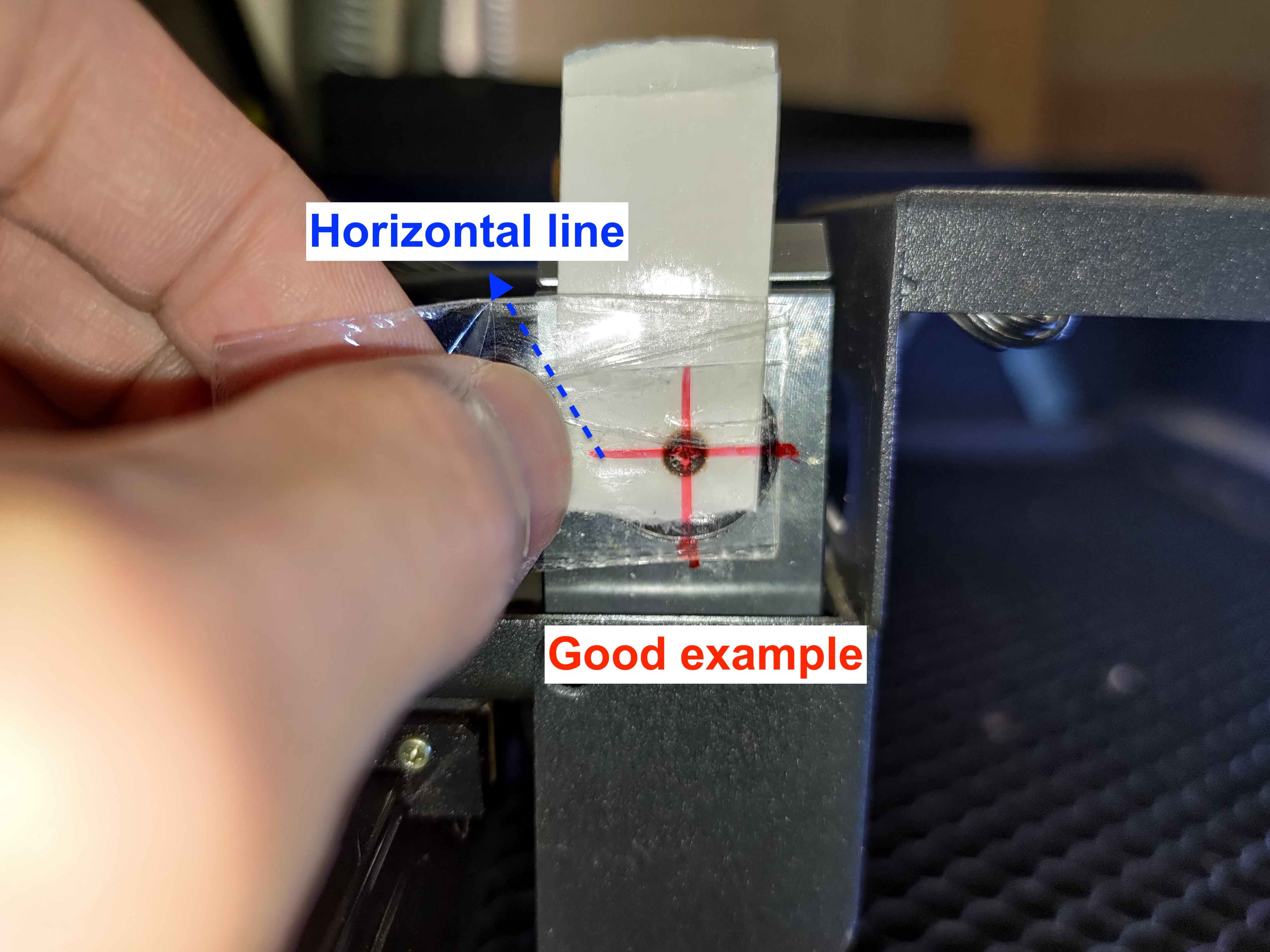

Na het controleren van de verticaale lijn, gebruik het hulpmiddel om de horizontale lijn te controleren. De stip moet in het midden of iets boven de lijn zijn, dit is ook acceptabel.

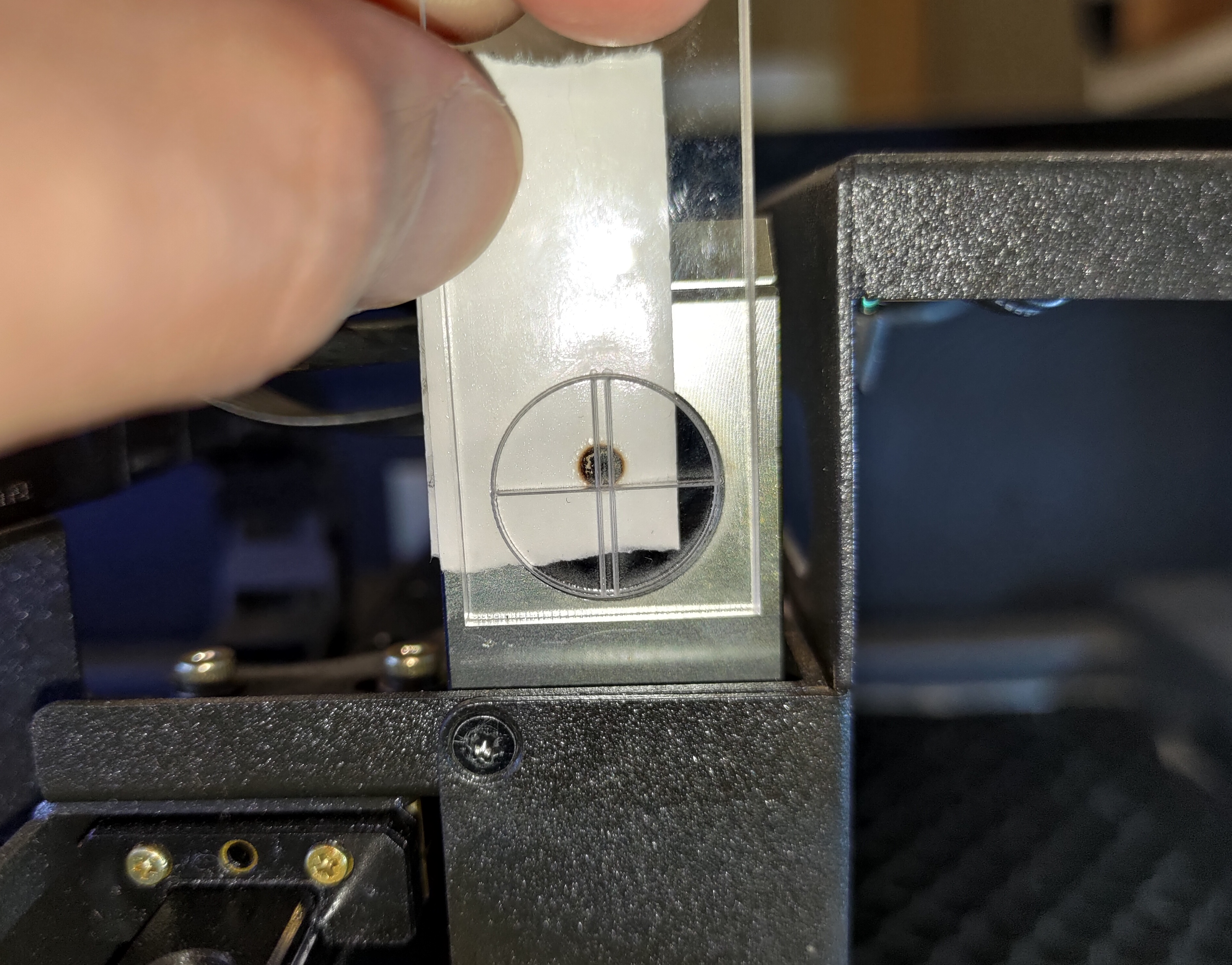

Acryl hulpmiddel - Perfect voorbeeld:

Acryl hulpmiddel - Acceptabel voorbeeld:

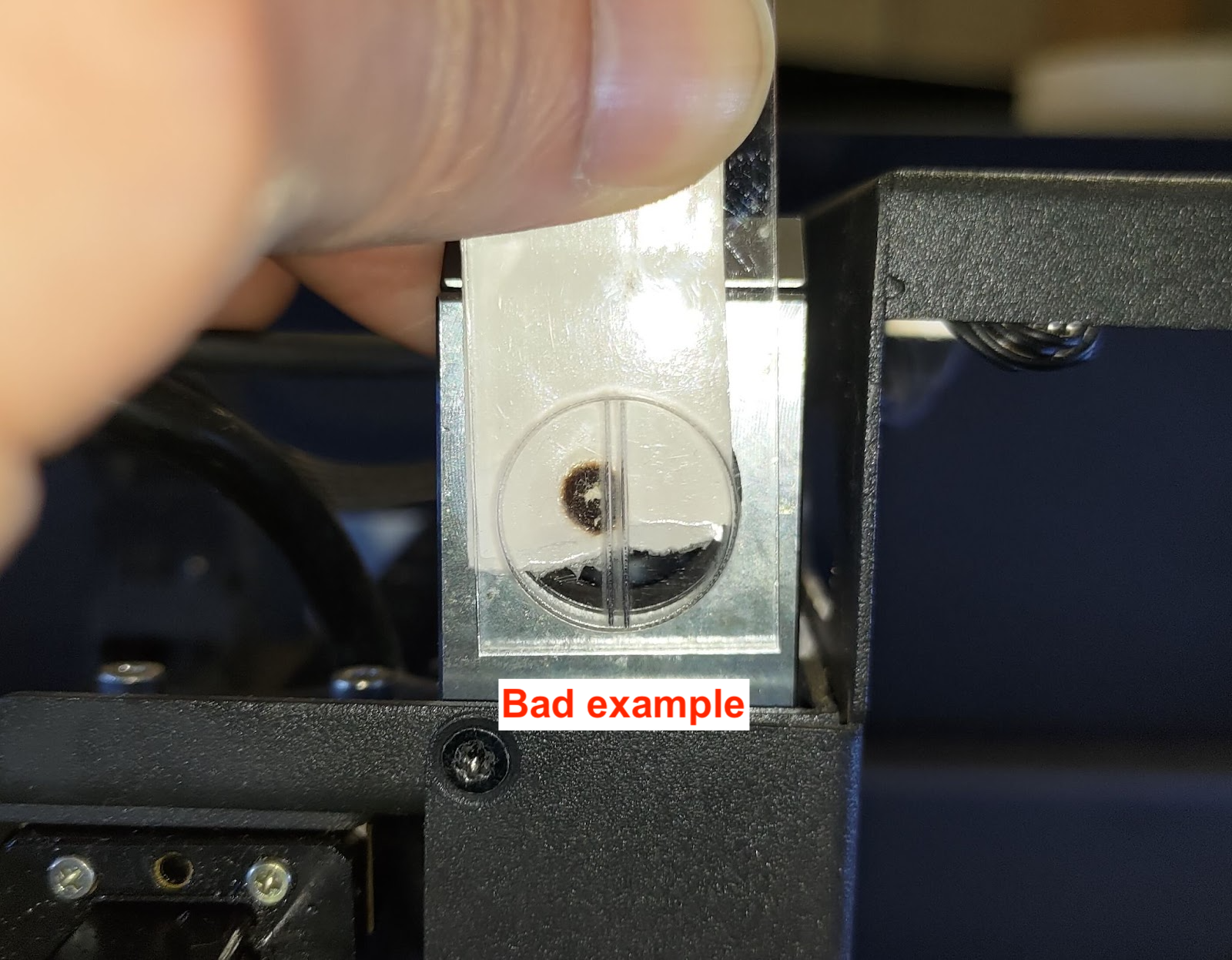

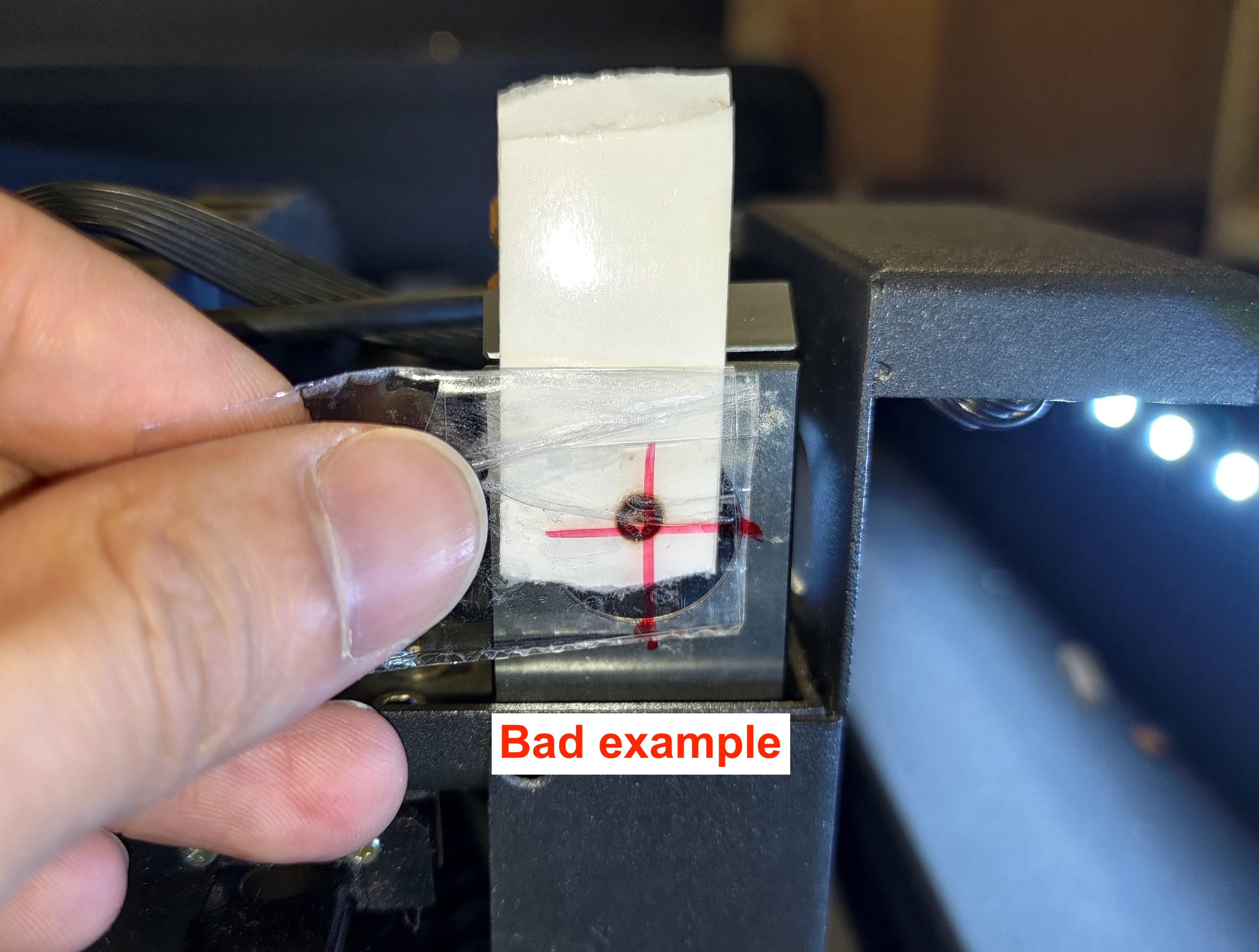

Acryl hulpmiddel - Slecht voorbeeld:

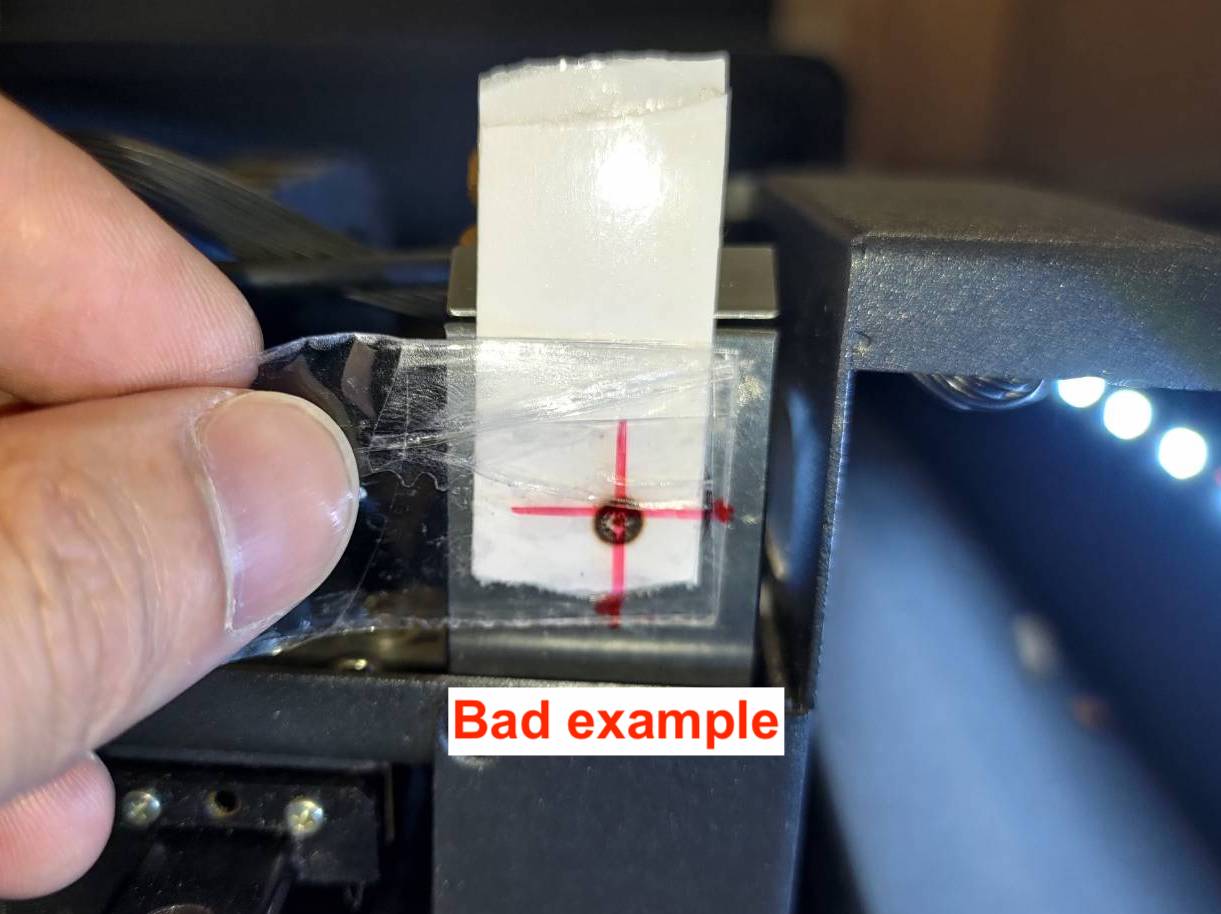

Voor tape hulpmiddel:

Als de stip onder de horizontale lijn staat, neem dan contact op met uw lokale wederverkoper en vermeld dat de stip onder de horizontale lijn staat.

Stap 8-6 - Verzamel de tape van de 3e spiegel:
Plaats een dubbellaagse tape op de 3e spiegel en verplaats de kop naar de midden-links positie.
Maak 3 pulsen om de eerste stip te creëren.


Houd dezelfde tape op de 3e spiegel en verplaats de kop naar de midden-rechts positie.
Maak 3 pulsen om de tweede stip te maken.

Verwijder de tape van de 3e spiegel en plak deze op het papier.
Noteer de positie en het aantal pulsen zoals op de onderstaande foto.

Stap 9 - Controleer het pad van de 3e spiegel naar de spuitmond:
Er zijn twee locaties om te controleren.
De eerste is het midden van het bed.
Stap overzicht:

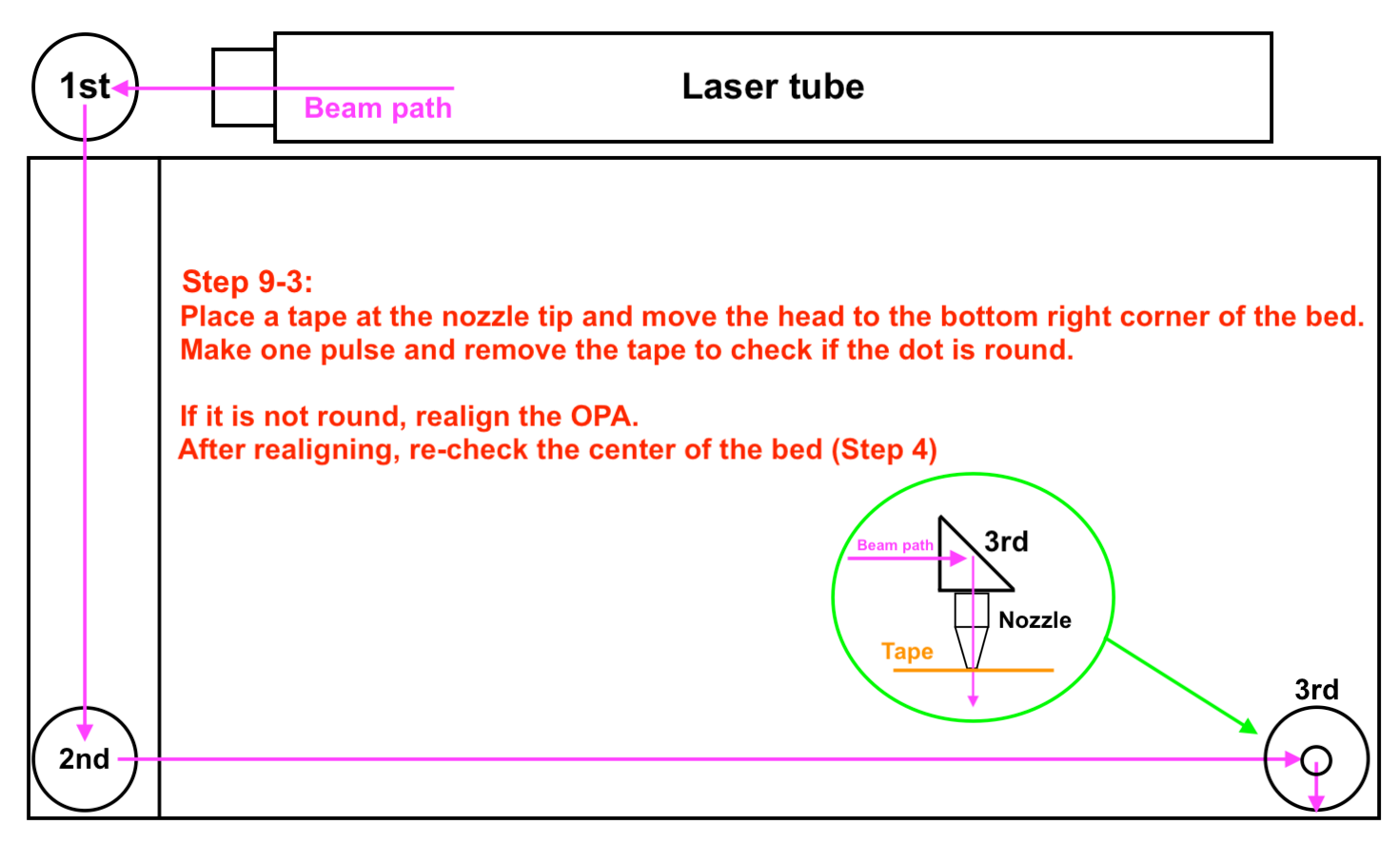

De andere is de rechteronderhoek van het bed:
Stap overzicht:

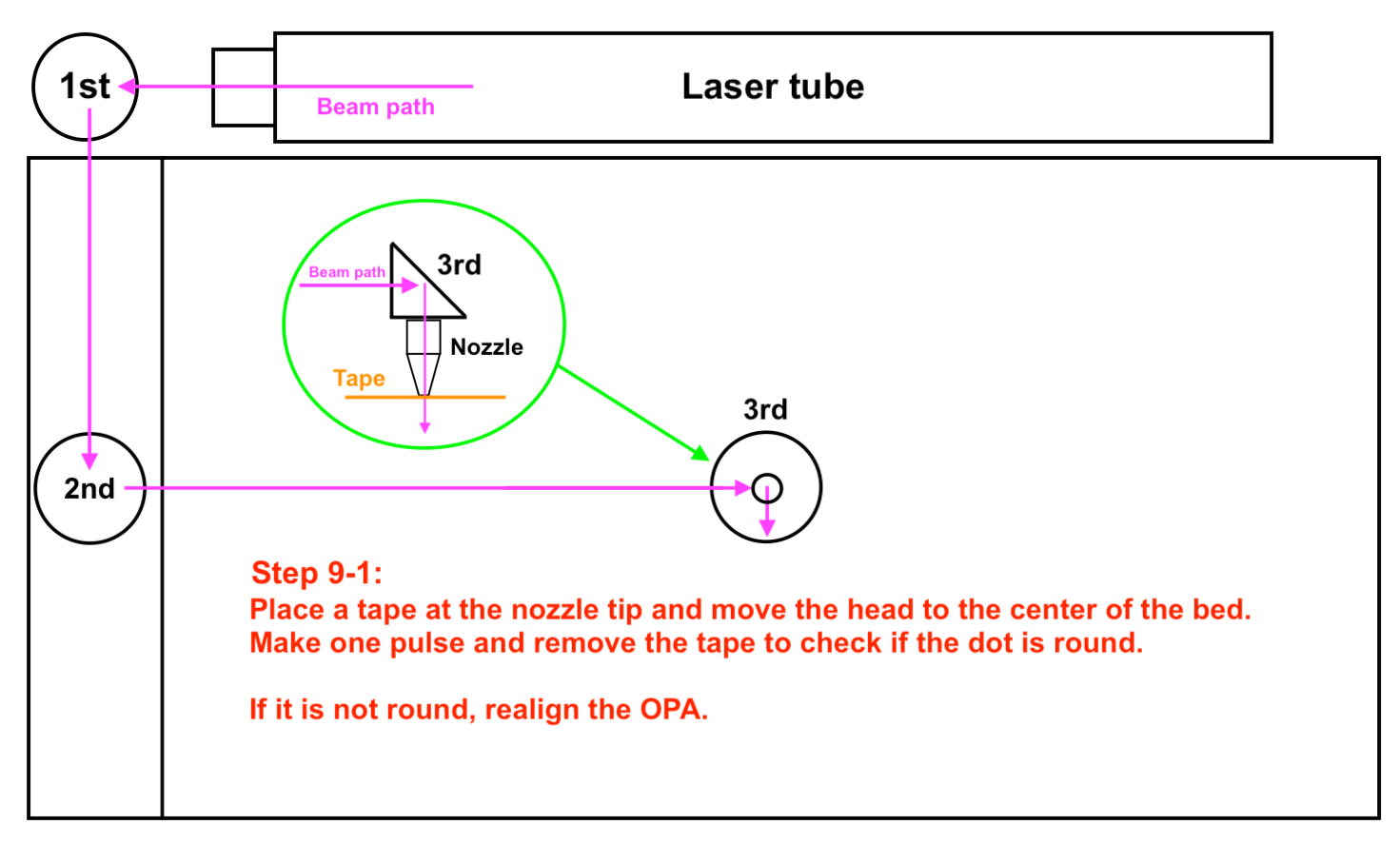

Stap 9-1 - Controleer het Z-as pad in het midden van het bed

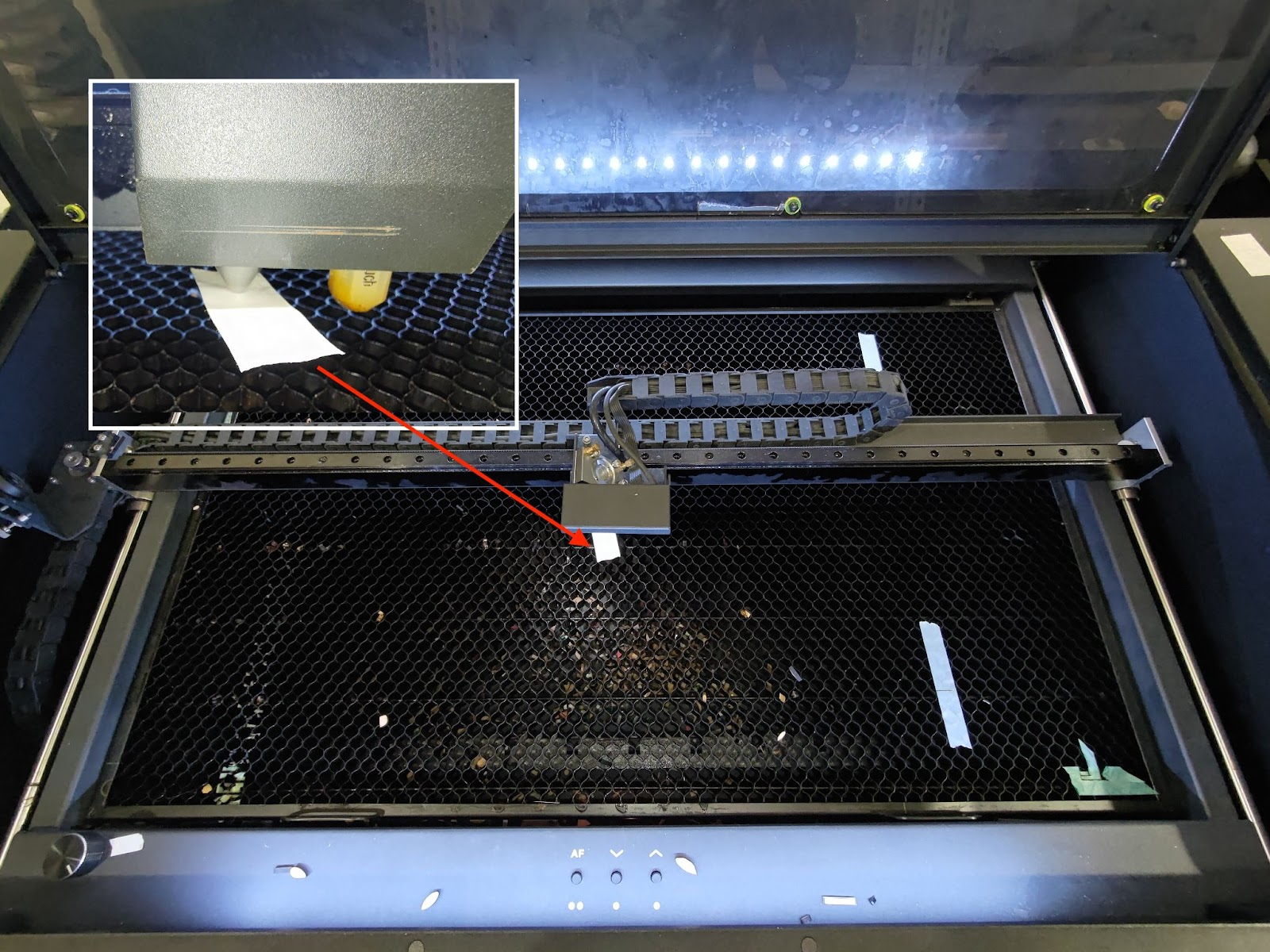

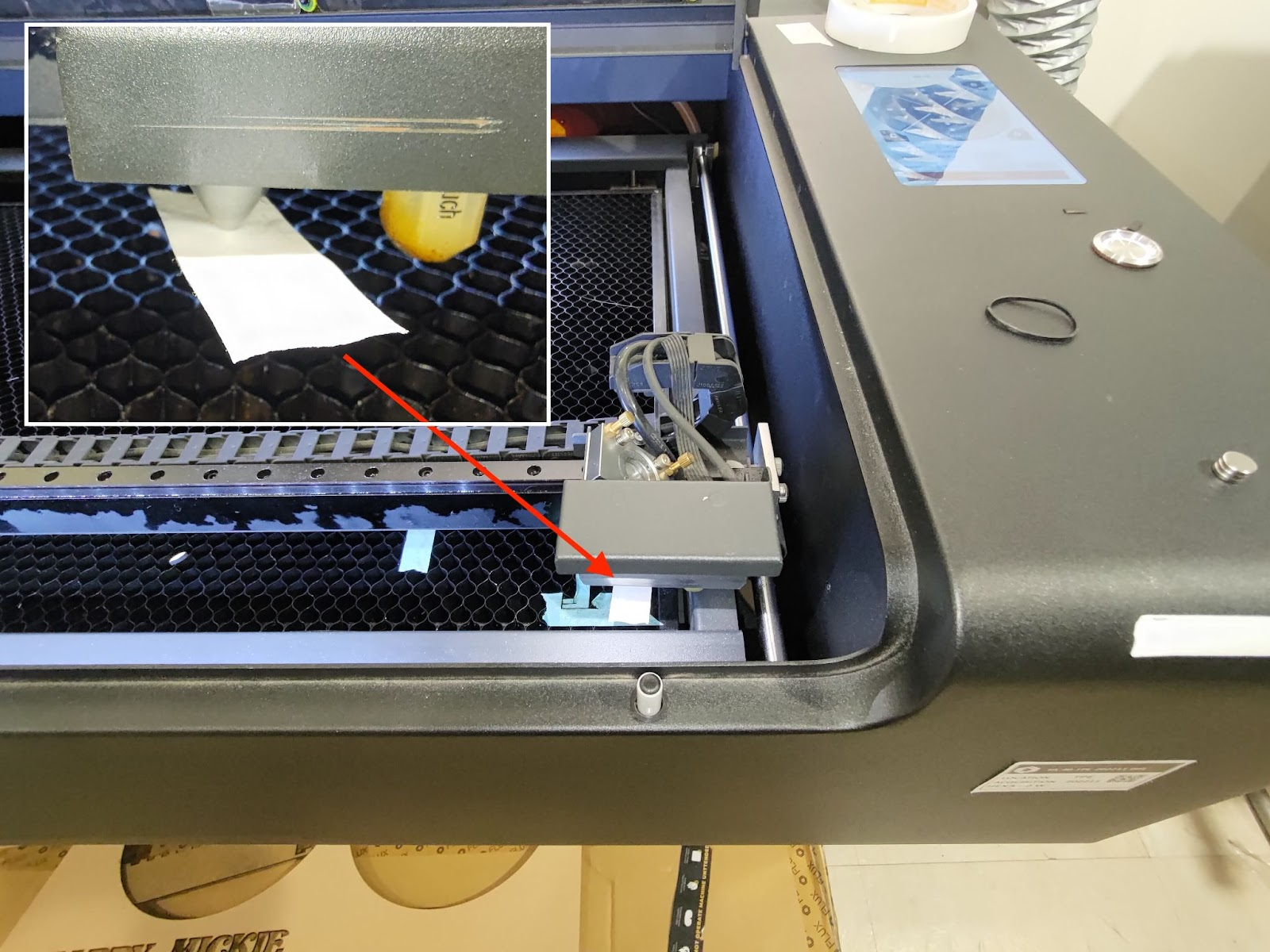

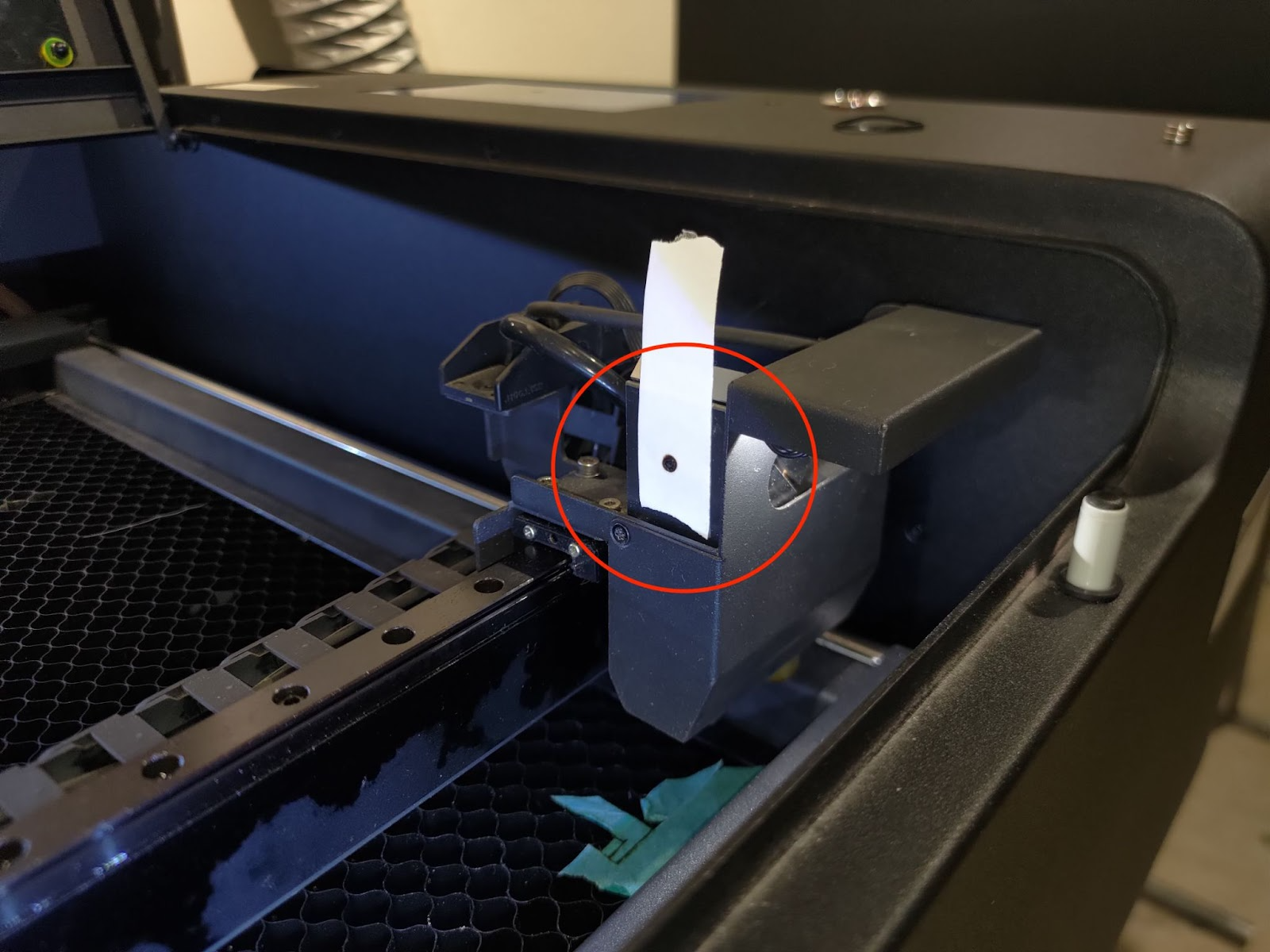

Plaats een enkellaagse tape op de spuitmond en verplaats de laserkop naar het midden van het bed en geef één puls.

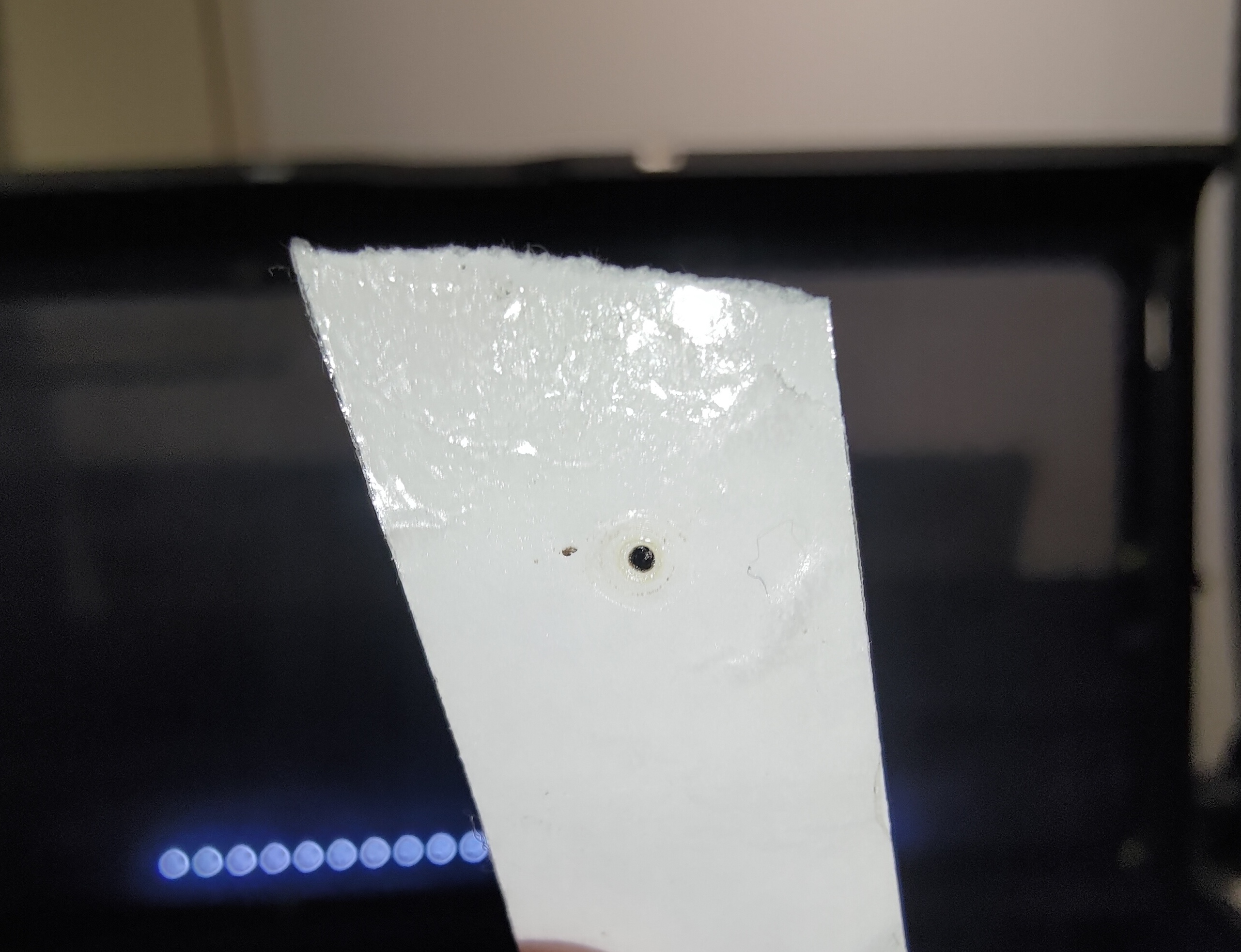

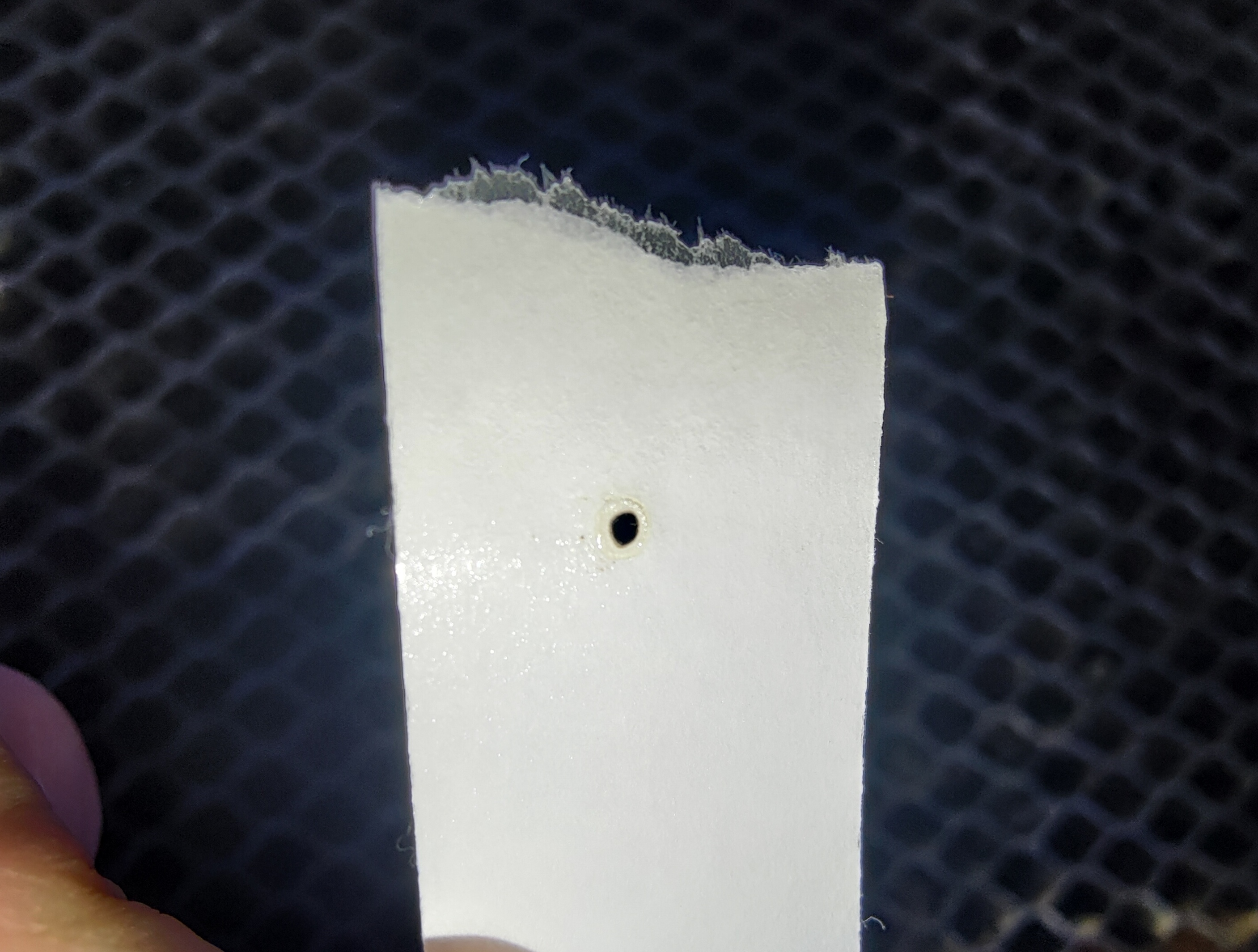

Verwijder de tape en controleer of de stip rond is.

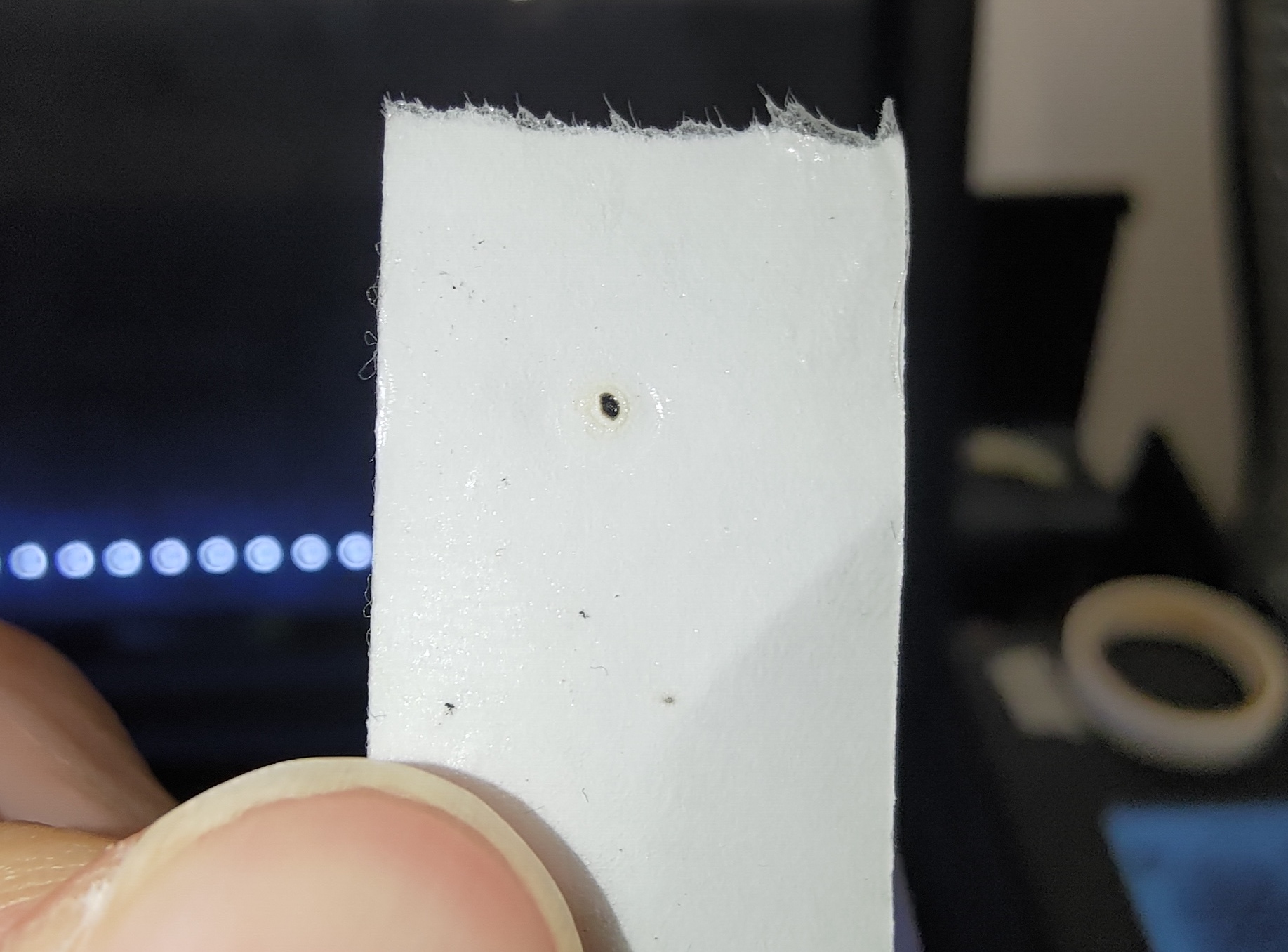

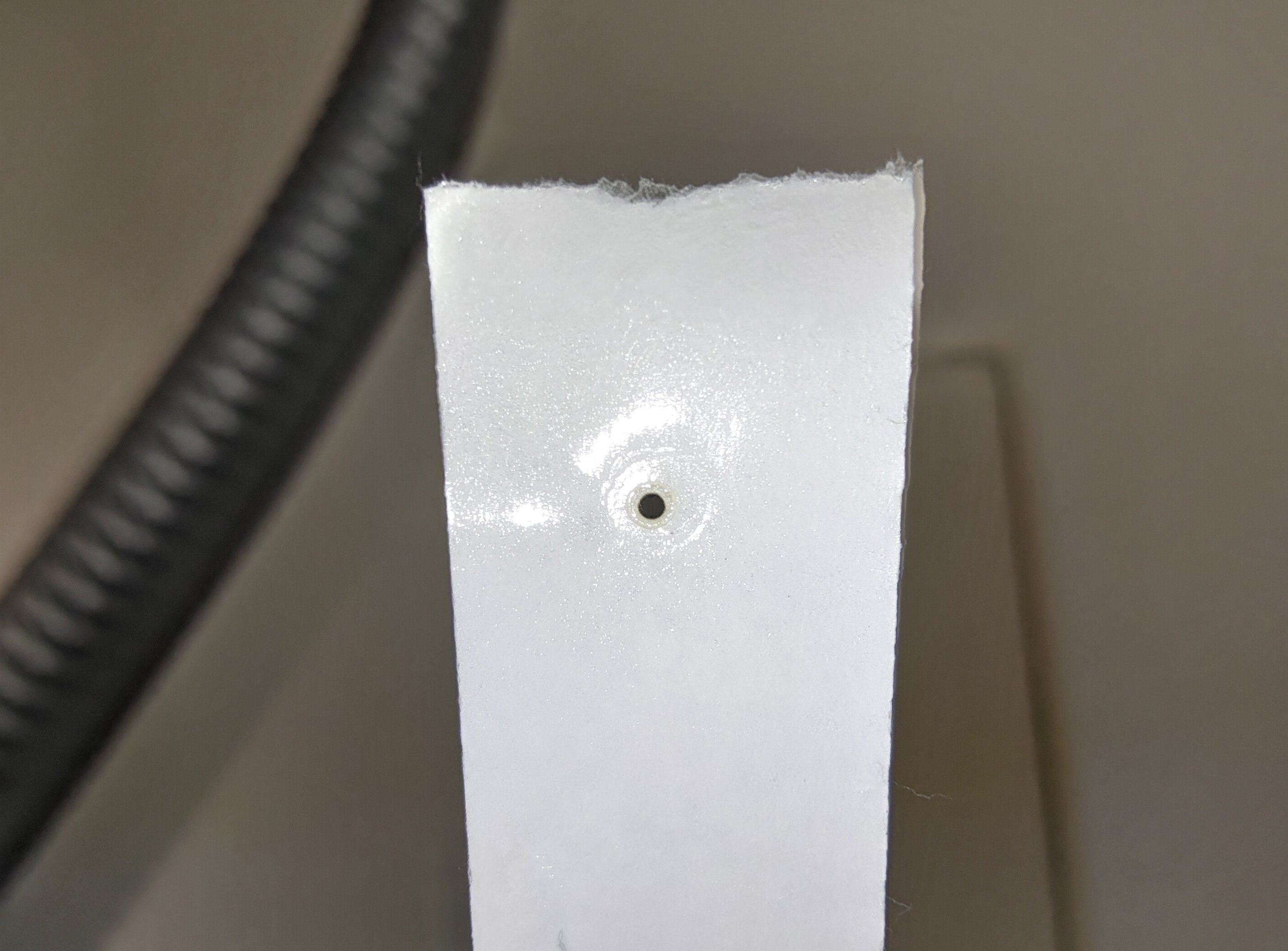

Goed voorbeeld:

Slechte voorbeelden:

- Als uw stip rond is, ga dan naar stap 9-3

- Als uw stip niet rond is, ga dan naar stap 9-2 om het optische pad van de 3e spiegel naar het bed (Z-as) opnieuw uit te lijnen, dat niet verticaal genoeg is.

- Als u geen stippen op de tape vindt, raadpleeg dan de instructies voor geavanceerde afstelling. [5-3 Geavanceerde optische padafstelling]

Stap 9-2 - Pas het Z-aspad aan in het midden van het bed

Deze stap leert u hoe u het verticaale pad van de 3e spiegel naar het bed kunt uitlijnen door de schroeven op de 3e spiegel aan te passen.

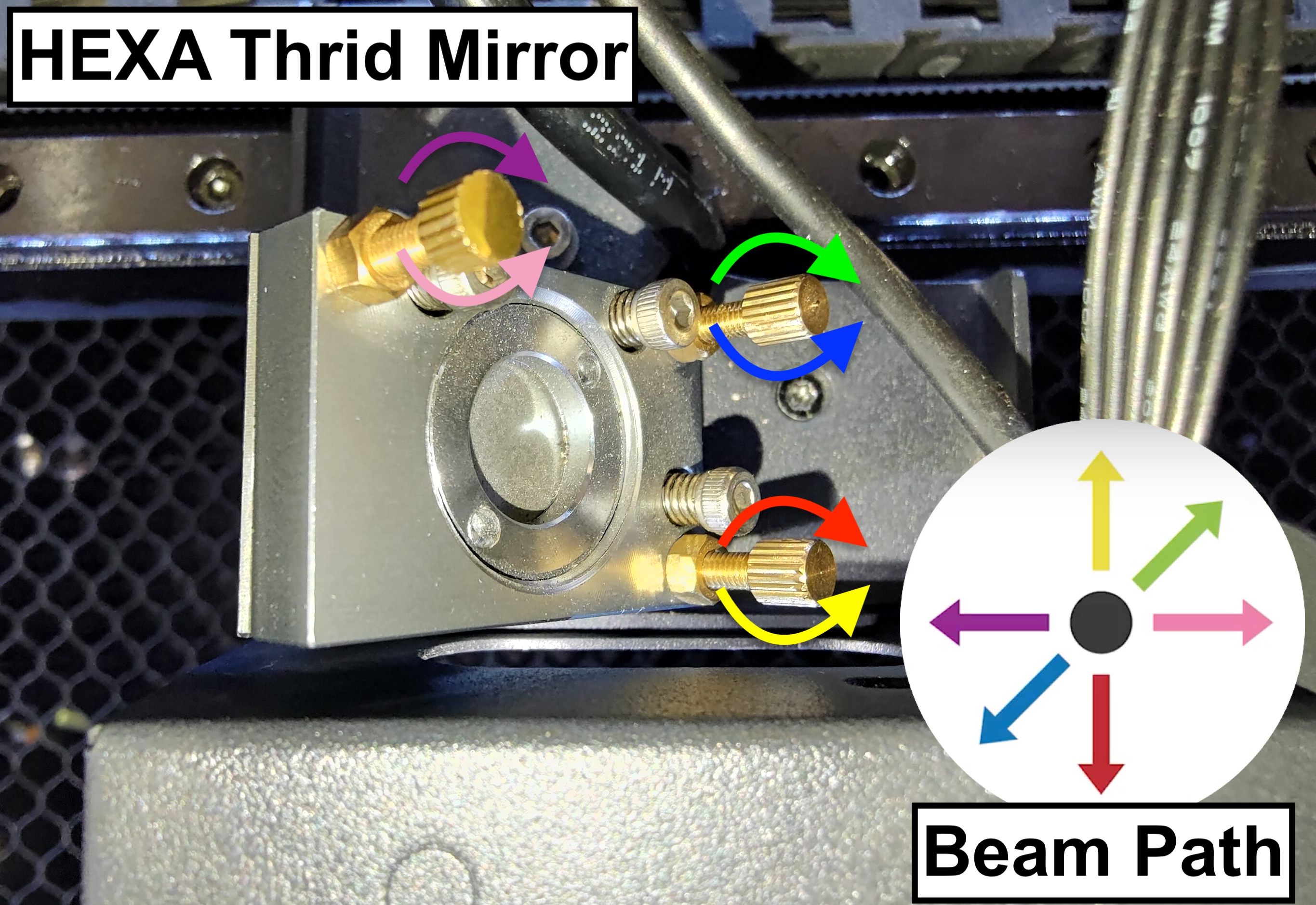

Er zijn drie schroeven op de 3e spiegel, en door ze met de klok mee of tegen de klok in te draaien, verandert het verticaale bundelpad, wat betekent dat de positie van de kleine stip op de tape zal veranderen.

Houd er rekening mee dat elke keer dat u de schroef aanpast, het pad kan veranderen. Om nauwkeurigheid te garanderen, moet u een duidelijk gebied vinden om de tape op de spuitmond te plakken. De tape kan worden hergebruikt totdat het hele duidelijke gebied is opgebruikt.

Stap 9-2-1 - Richt de schroef die wordt aangepast:
Bepaal de positie van de verticaale stip en richt de schroef en zijn draairichting.

Eerst moet u het hele gebied weten waar de stip naartoe kan bewegen.
Het is eigenlijk hetzelfde gebied als de spuitmond. Het ingedrukte merkteken op de tape is het gebied.

Zoek vervolgens het nummer dat vergelijkbaar is met uw verticaal positie van de stip


Schematische weergave:

Voordat u de schroef aanpast, leert u hoe u de moer correct kunt losdraaien:
Gebruik de tang om de schroef vast te houden en draai vervolgens de moer los met de dubbele steeksleutel door deze tegen de klok in te draaien.

Voor #1:
De verticaale stip moet naar rechts gaan om rond en in het midden te zijn.
Bij het kijken naar de voorkant van de machine:
De schroef linksboven moet tegen de klok in worden gedraaid.
Raadpleeg de onderstaande foto.

Voor #2:
De verticaale stip moet naar rechtsonder gaan om rond en in het midden te zijn.
Bij het kijken naar de voorkant van de machine:
De schroef linksboven moet tegen de klok in worden gedraaid om naar rechts te gaan.
De schroef rechtsonder moet met de klok mee worden gedraaid om naar beneden te gaan.
Raadpleeg de onderstaande foto.


Voor #3:
De verticaale stip moet naar beneden gaan om rond en in het midden te zijn.
Bij het kijken naar de voorkant van de machine:
De schroef rechtsonder moet met de klok mee worden gedraaid om naar beneden te gaan.
Raadpleeg de onderstaande foto.


Voor #4:
De verticaale stip moet naar linksonder gaan om rond en in het midden te zijn.
Bij het kijken naar de voorkant van de machine:
De schroef rechtsboven moet tegen de klok in worden gedraaid.
Raadpleeg de onderstaande foto.


Voor #5:
De verticaale stip moet naar links gaan om rond en in het midden te zijn.
Bij het kijken naar de voorkant van de machine:
De linksboven schroef moet met de klok mee worden gedraaid.
Raadpleeg de onderstaande foto.


Voor #6:
De verticaale stip moet naar linksboven gaan om rond en in het midden te zijn.
Bij het kijken naar de voorkant van de machine:
De schroef linksboven moet met de klok mee worden gedraaid om naar links te gaan.
De schroef rechtsonder moet tegen de klok in worden gedraaid om omhoog te gaan.
Raadpleeg de onderstaande foto.


Voor #7:
De verticaale stip moet omhoog gaan om rond en in het midden te zijn.
Bij het kijken naar de voorkant van de machine:
De schroef rechtsonder moet tegen de klok in worden gedraaid om omhoog te gaan.
Raadpleeg de onderstaande foto.


Voor #8:
De verticaale stip moet naar rechtsboven gaan om rond en in het midden te zijn.
Bij het kijken naar de voorkant van de machine:
De schroef rechtsboven moet met de klok mee worden gedraaid.
Raadpleeg de onderstaande foto.


Stap 9-2-2 - Draai de moer vast na het afstellen:
Gelieve draai de moer vast na het afstellen van de schroef door deze te draaien met de klok mee.

Stap 9-3 - Controleer het Z-as pad in de rechteronderhoek van het bed
Plaats een enkellaagse tape op de punt van de spuitmond en verplaats de laserkop naar de rechteronderhoek van het bed en geef één puls.

Verwijder de tape en controleer of de stip rond is.
(Het is normaal dat de hoekstip kleiner is dan de middelste stip. Raadpleeg de onderstaande voorbeelden.)

Goed voorbeeld:

Acceptabele voorbeelden:

Slechte voorbeelden:

- Als uw stip niet rond is, ga dan terug naar stap 9-4 om het optische pad van de 3e spiegel naar het bed (Z-as) opnieuw uit te lijnen, omdat deze niet verticaal genoeg is.

- Als uw stip rond is, ga dan naar stap 9-5.

Stap 9-4 - Pas het Z-aspad aan in de rechteronderhoek van het bed

- Raadpleeg stap 9-2 en voltooi de afstelling. De afstelmethode is hetzelfde als het afstellen van de stip in het midden van het bed.

- Controleer na het afstellen van de rechteronderhoek nogmaals de verticaale stip in het midden.

- Als het niet mogelijk is dat beide posities tegelijkertijd rond zijn, sla dan het afstellen van de rechteronderhoek overr en ga naar 9-5 en doorloop stap 10.

Stap 9-5 - Verzamel de tapes van de spuitmond (Z-as):
Plaats een enkellaagse tape op de spuitmond en verplaats de laserkop naar het midden van het bed en geef één puls.

Verwijder de tape van de spuitmond en plak deze op het papier.
Noteer de positie en het aantal pulsen zoals op de onderstaande foto.

Plaats nog een enkellaagse tape op de punt van de spuitmond en verplaats de laserkop naar de rechteronderhoek van het bed en geef één puls.

Verwijder de tape van de spuitmond en plak deze op het papier.
Noteer de positie en het aantal pulsen zoals op de onderstaande foto.

######################################################################
Het afstellingsproces van het optische pad is nu voltooid.

- Als u geen probleem heeft met de machine, kunt u hier stoppen en kunnen de verzamelde tapes worden weggegooid.
- Als u wel een probleem heeft met de uitlijning of laseruitvoer, ga dan naar stap 10 en bewaar de verzamelde tapes voor probleemoplossing en rapportage.
######################################################################

Stap 10 - Rapportage:

- Als uw OPA in orde is, maar de machine andere problemen heeft, neem dan contact op met uw lokale wederverkoper en bewaar de verzamelde tapes die u kunt delen wanneer de wederverkoper erom vraagt.

- Als uw verticaale stippen in beide posities niet tegelijkertijd kunnen zijn, verzamel dan nog twee tapes en maak een close-up foto van de verticaale stippen, deel vervolgens de foto's van de verzamelde tapes met uw wederverkoper.

Volg de onderstaande stappen:
- Gebruik een stuk dubbelzijdige tape. Maak de eerste stip op de linkerbovenhoek met drie laserpulsen.
