Beschrijving:
Als uw verticale stippen niet gevonden kunnen worden of ze zijn veel te klein op de tape van de spuitmond, Het geeft aan dat uw verticale pad (Z-as) te veel afwijkt en dat het moeilijk zal zijn om dit aan te passen met de focuslens gemonteerd.
Daarom laat dit artikel u zien hoe u het verticale pad kunt controleren en aanpassen zonder de focuslens.
Voordat u begint:
Zorg ervoor dat uw pad van de 1e naar de 2e spiegel en het pad van de 2e naar de 3e spiegel goed uitgelijnd zijn. Anders zullen de stappen op deze pagina uw optische pad verslechteren. (Hoe te controleren?)
Stap 1 - Voorbereiding van gereedschap:
1｜Dubbelzijdige tape
2｜Dubbele steeksleutel
3｜Tang
Stap 2 - Verlaag het bed:

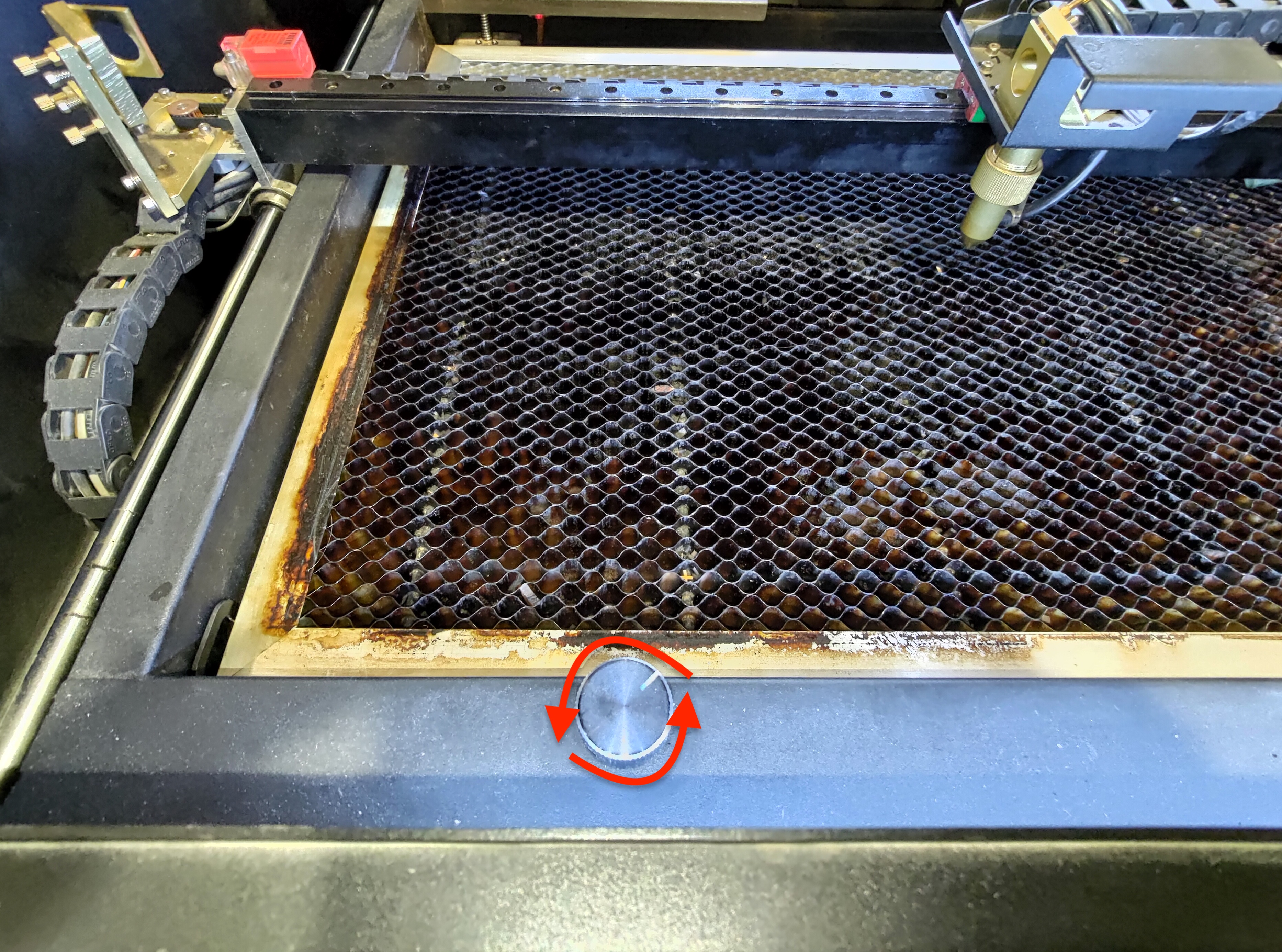

Verlaag het bed naar de bodem door de knop tegen de klok in.
Stap 3 - Demonteer de spuitmond en de focuslens:

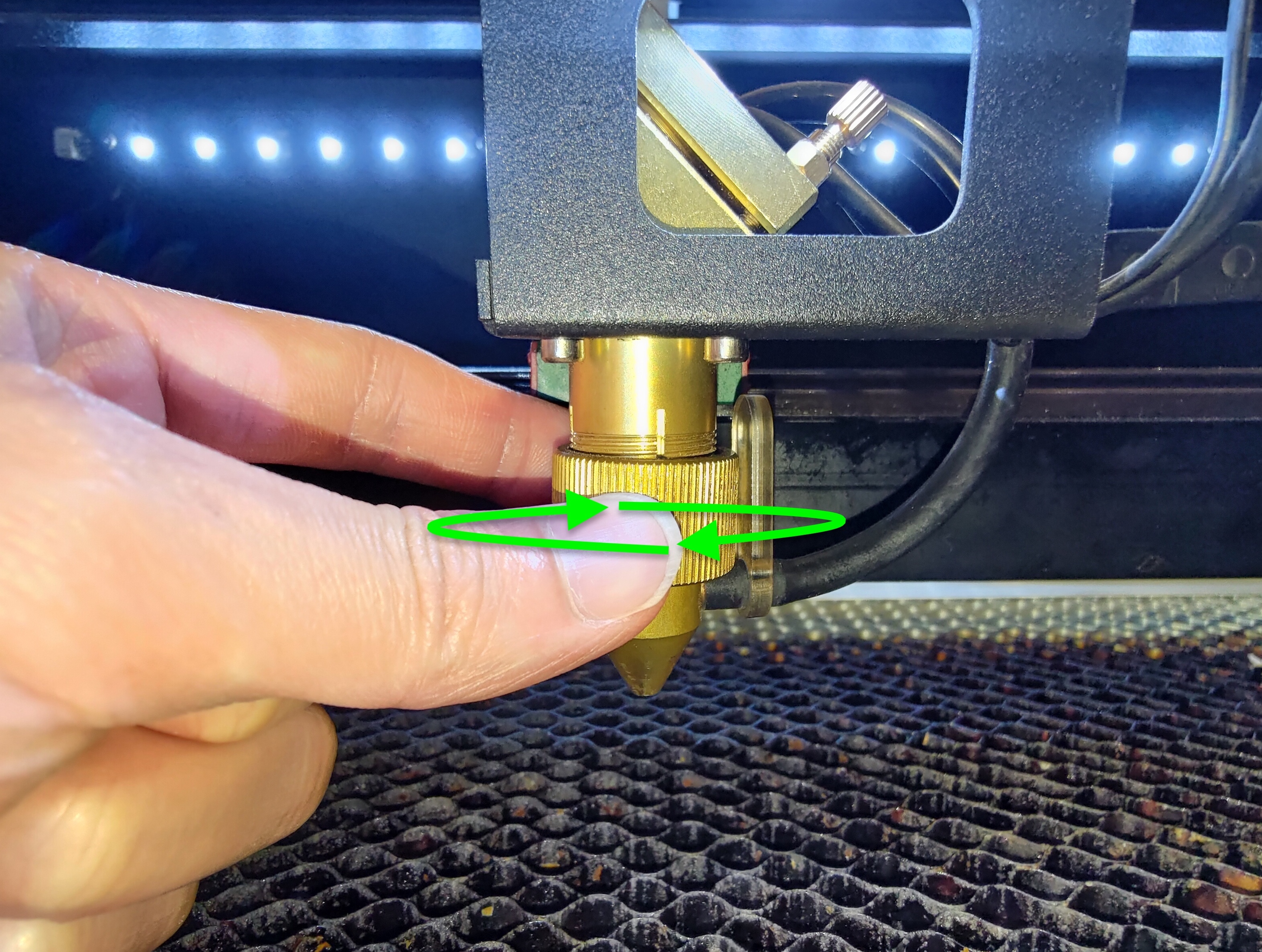

De ring moet met de klok mee om losgemaakt te kunnen worden.
Na het losdraaien van de ring kan het mondstuk van de laserkop worden losgemaakt.

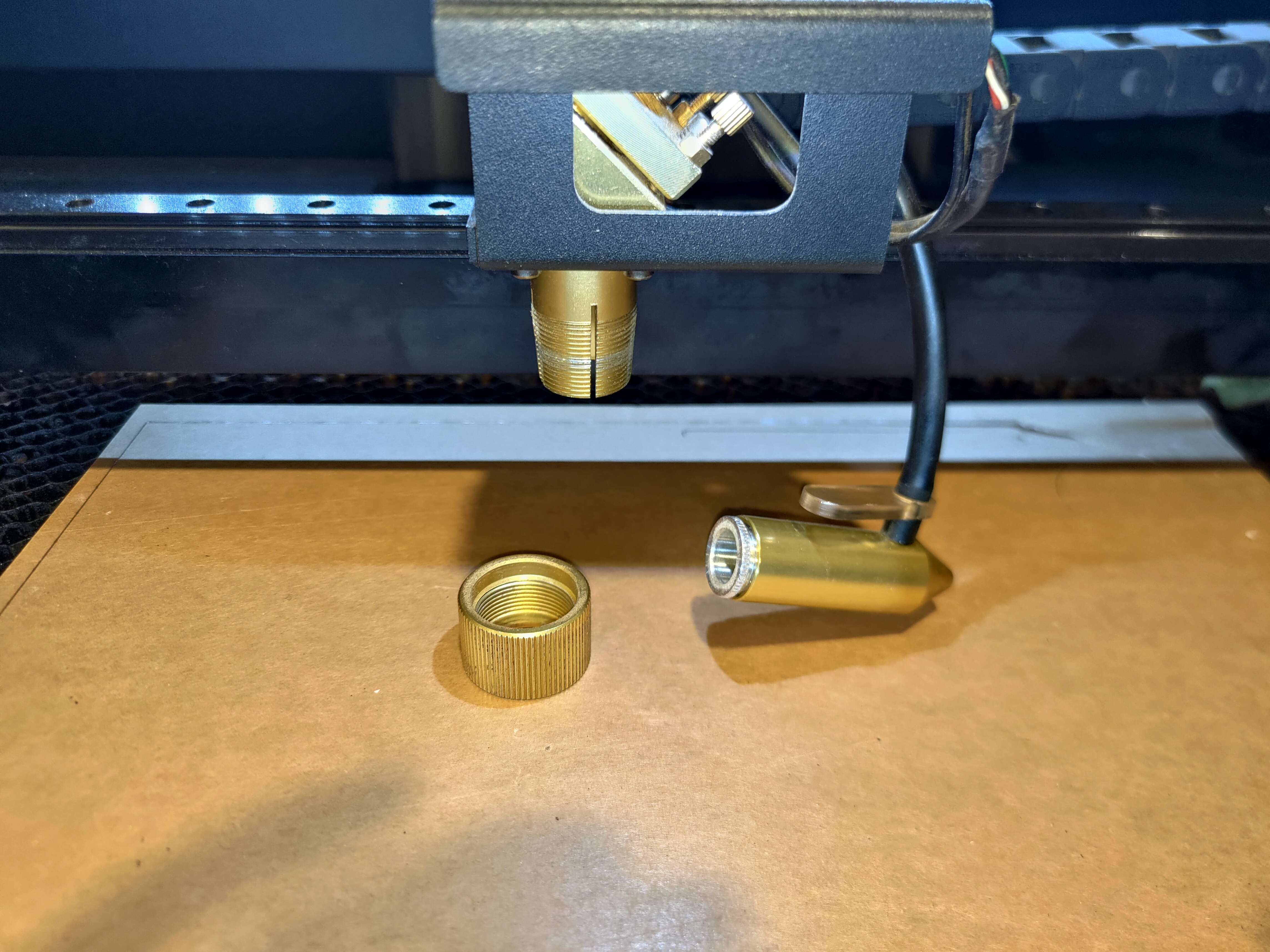

Er zullen het mondstuk en de ring zijn. Bewaar de ring goed en laat de slang aangesloten.
Stap 4 - Leg het mondstuk opzij:
Leg het mondstuk met de slang boven of achter de plastic ketting voor het geval dat het geraakt wordt door de laserstraal tijdens het maken van pulsen.

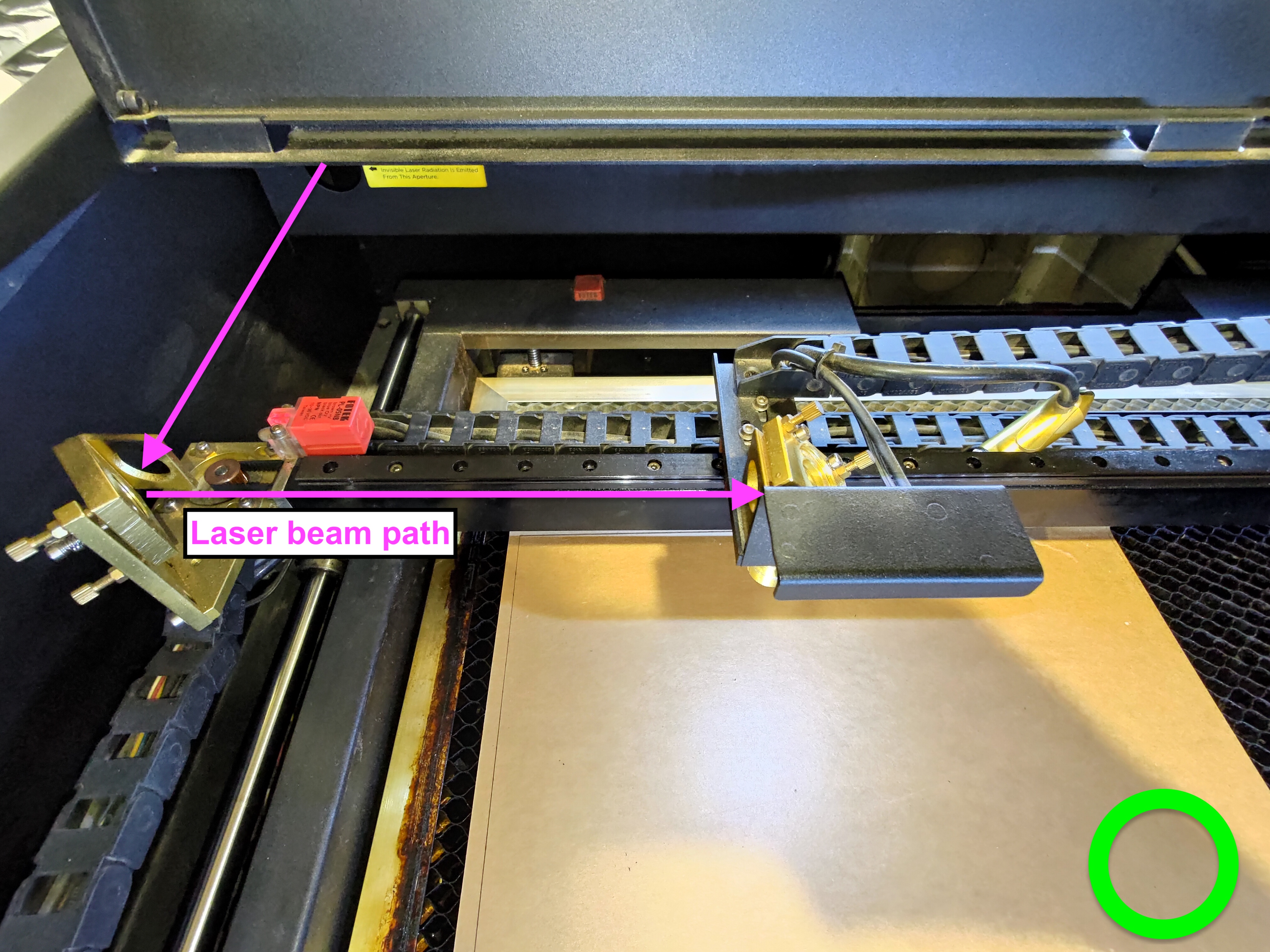

Goede positie:

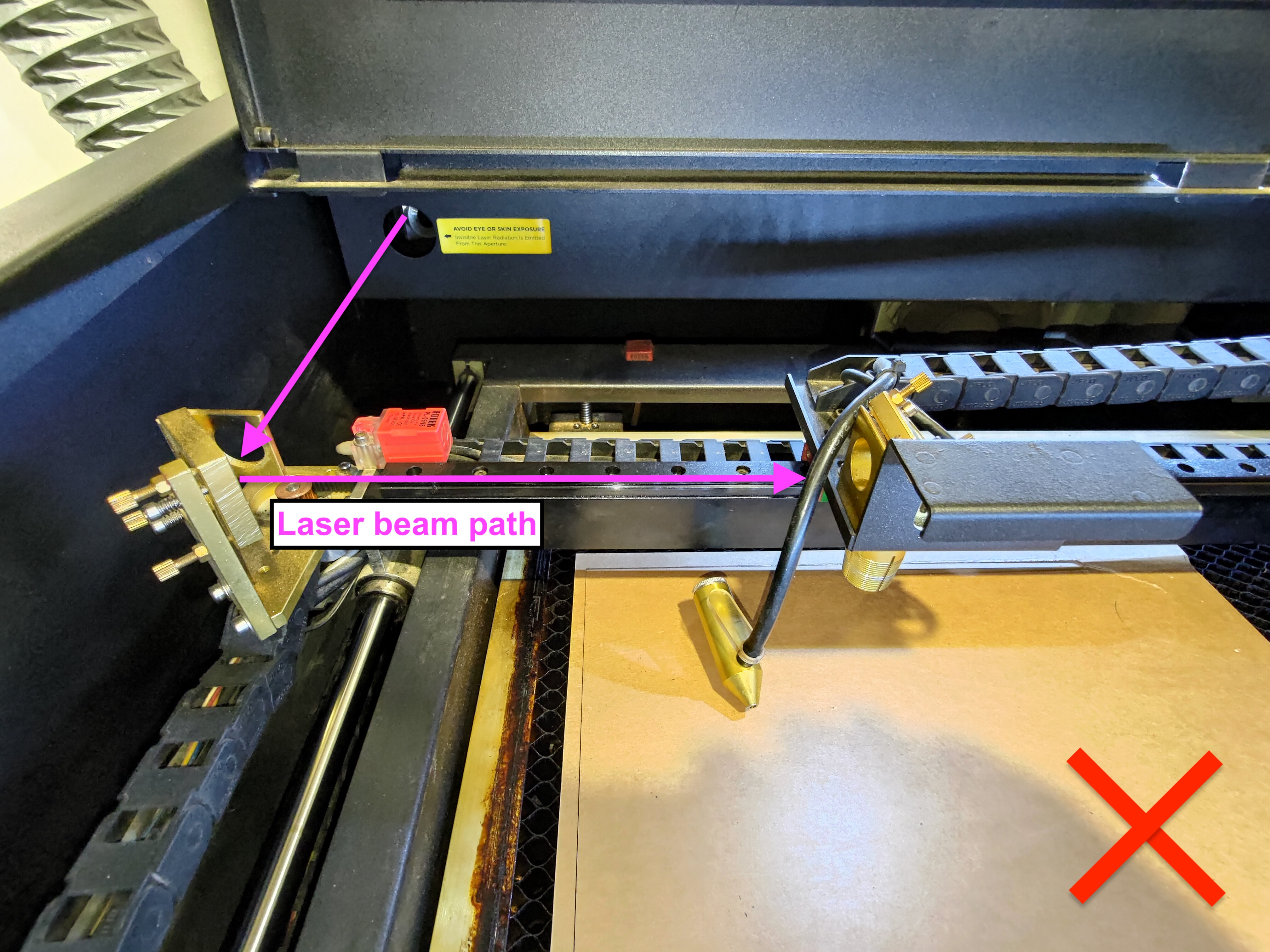

Slechte positie:
Stap 5 - Reset het verticale pad (Z-as) vanaf de 3e spiegel:
Gebruik de dubbele steeksleutel en de tang om de 3 moeren op de 3e spiegel los te draaien.

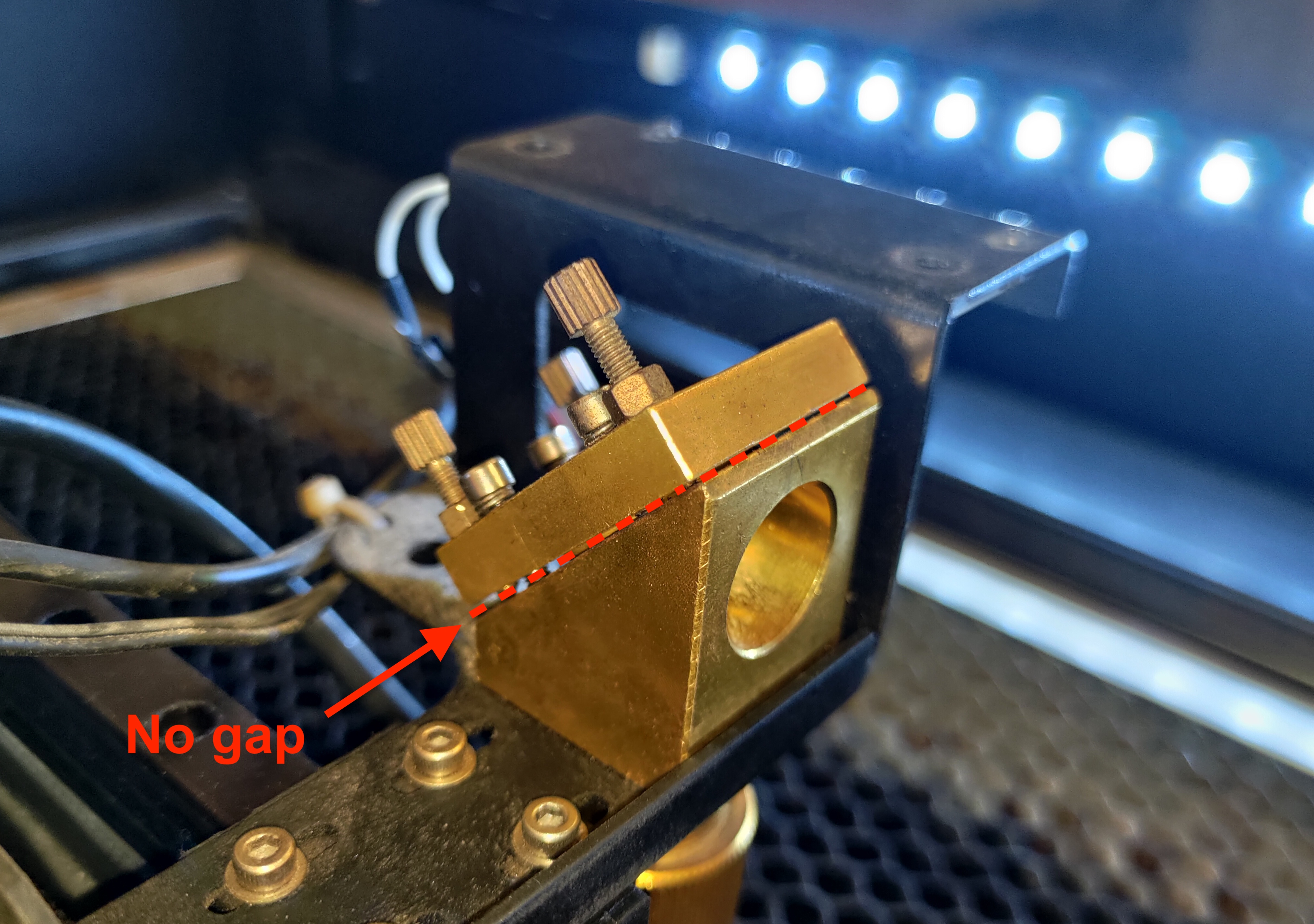

Draai deze drie schroeven tegen de klok in totdat er geen opening meer is tussen de spiegelhouder en de zitting, of draai de schroeven volledig los maar haal ze er niet uit.
Als er geen opening meer tussen zit, geeft dit aan dat het verticale pad is gereset.
Stap 6 - Tape aanbrengen en pulsen maken:

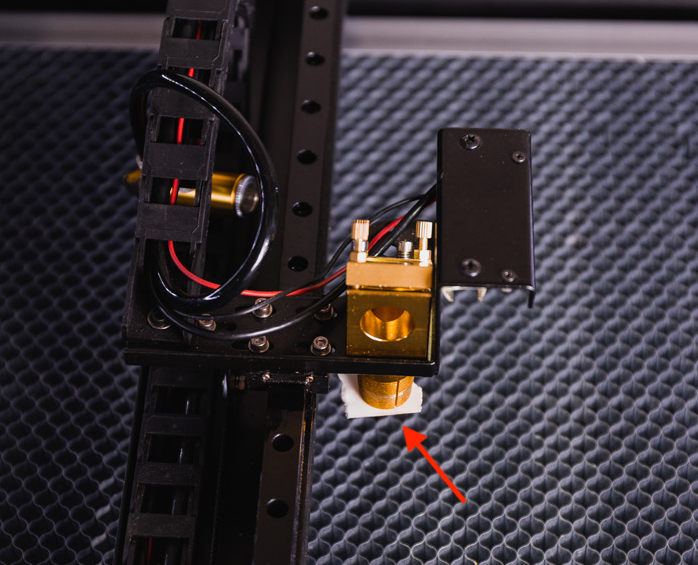

Plaats een stuk enkellaags dubbelzijdige tape onder de laserkop en druk het tegen de ingang aan om een afdruk te vormen.
Verplaats de laserkop naar het midden van het bed en maak 3 pulsen.
(Ga naar Onderhoud >> Druk op "Motor" >> Verplaats de kop handmatig >> Sluit het deksel >> Maak 3 pulsen)
Stap 7 - Bepaal de positie van de verticale stip:
Verwijder de tape en bepaal de positie van de stip.
Er zijn slechts drie mogelijke posities: midden, links en rechts.
1. Middenpositie:
Als uw stip in het midden zit zoals op de bovenstaande foto, geeft dit aan dat uw verticale pad goed is en kunt u doorgaan naar stap 8.
2. Linkerpositie:
Als uw stip zich links bevindt zoals op de bovenstaande foto, geeft dit aan dat uw verticale pad moet worden aangepast.
Hoe aan te passen:
Draai elke schroef met de klok mee om de houder omhoog te brengen en een opening ertussen te vormen, uw stip zou naar rechts moeten bewegen.
De opening:
Nadat u de schroeven hebt gedraaid, brengt u nog een tape aan en controleert u opnieuw de nieuwe positie van uw stip totdat de stip zich in het midden bevindt en u naar de volgende stap kunt gaan.
3. Rechts positie:
Als uw stip zich rechts bevindt zoals op de bovenstaande foto, geeft dit aan dat de uitgangshoek van uw laserbuis te laag is en het niet mogelijk is om aan te passen. Stop hier en neem contact op met uw lokale wederverkoper voor verdere assistentie.
Stap 8 - Draai alle moeren op de 3e spiegel vast:
Na de afstelling draait u alle moeren vast om de positie te fixeren.
Stap 9 - Installereneer het mondstuk opnieuw:

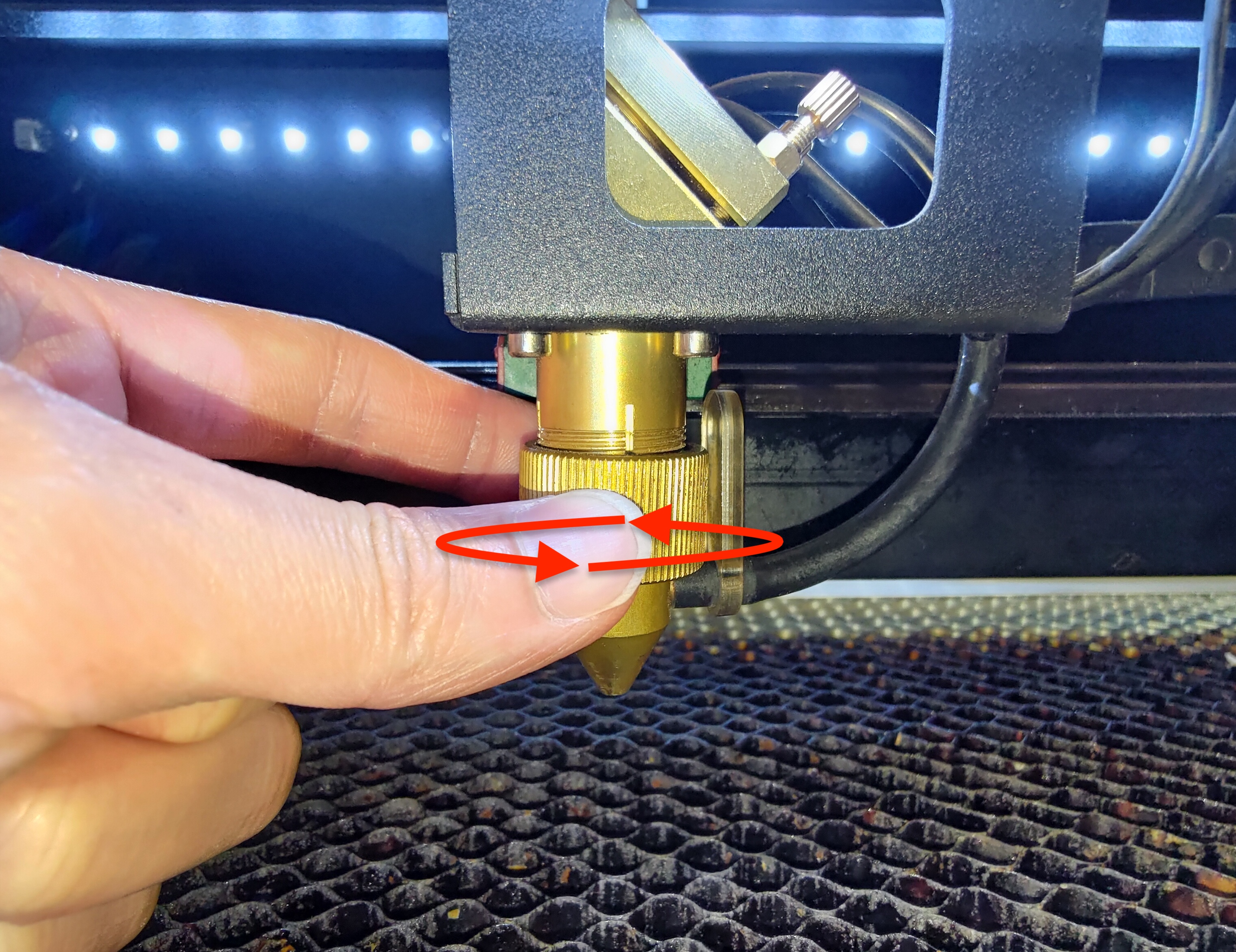

Installeren de ring eerst en plaats het mondstuk door het naar boven te duwen. Draai de ring vast door de ring te draaien tegen de klok in.
Stap 10 - Ga terug naar het standaard OPA-proces:
Houd er rekening mee dat deze instructie niet betekent dat uw OPA voltooid is.
Om verder te gaan met het OPA-proces, ga terug naar Stap 9 van het standaard OPA-proces.
U kunt de link naar het standaard OPA-proces hier vinden: 5-1 Afstelling van het optische pad
#END
