5-10 Geen laserstraaluitvoer

Beschrijving

De reden voor het uitblijven van de laseroutput kan complex zijn. Het kan worden veroorzaakt door een verouderde laserbuis, een defecte laservoeding (Laser PSU) of een systeemstoring...etc.

Volg de onderstaande stappen om het probleem op te lossen.

Mogelijke oorzaken

Gereedschap

Stap 1

Bekijk de onderstaande video en bepaal of het symptoom vergelijkbaar is met uw machine.
(Als er geen laseroutput is wanneer de Beambox draait en een hard krakend geluid maakt,
geeft dit aan dat de buis kapot is.)

Bepaal uw resultaat en de volgende actie die u moet ondernemen:

Stap 2

Zorg ervoor dat de instellingen voor vermogen en snelheid correct zijn in de software.

Bepaal uw resultaat en de volgende actie die u moet ondernemen:

Stap 2.1

Verdubbel uw vermogensinstellingen, start de taak en kijk of de laser uitvoer geeft.
(Bijvoorbeeld, als uw vermogen oorspronkelijk 15% is, verhoog het dan naar 30% en start de taak.)

Bepaal uw resultaat en de volgende actie die u moet ondernemen:

Stap 3

Schakel de machine uit.

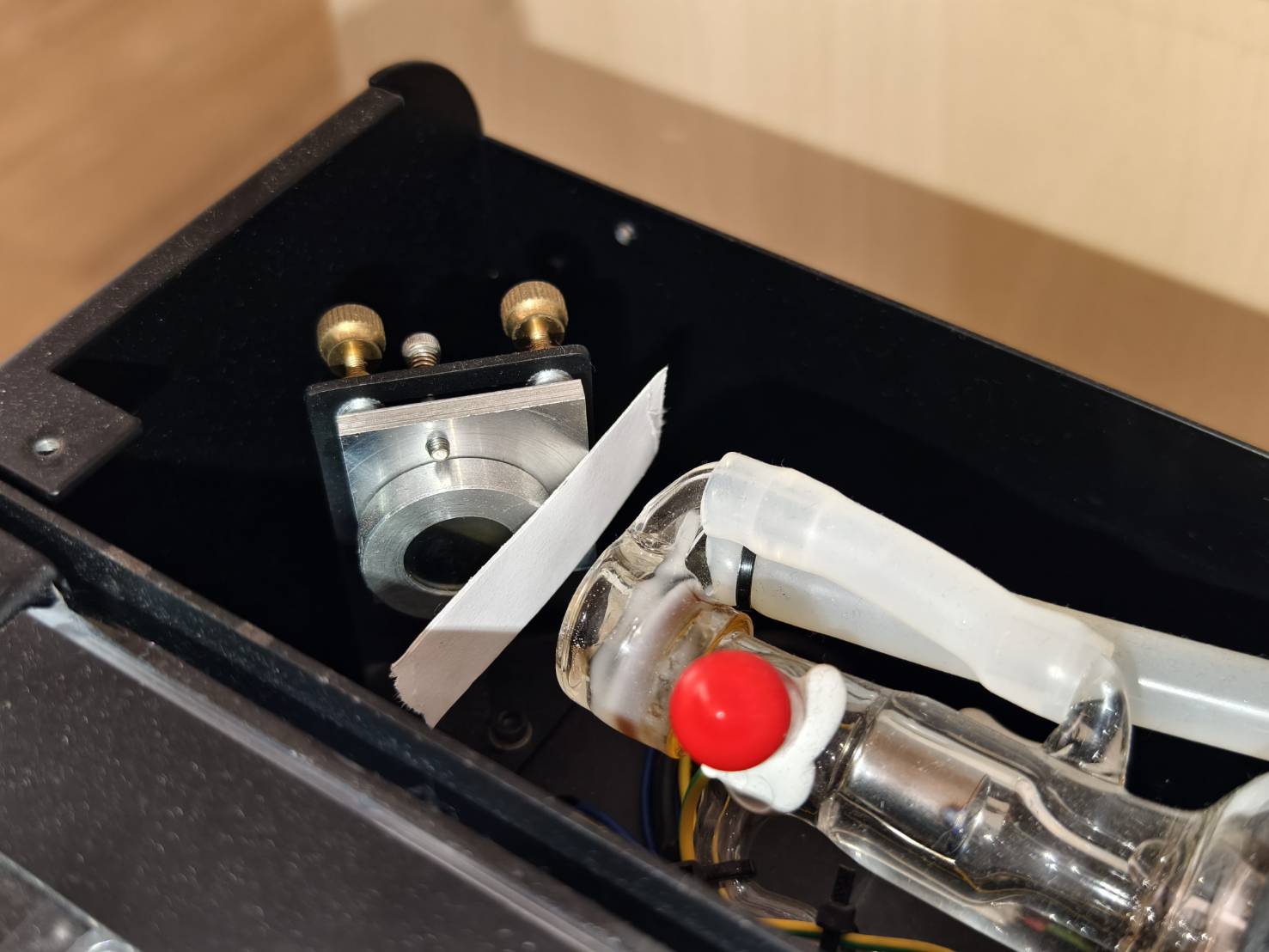

Open het achterdeksel en plaats een nieuwe dubbelzijdige tape op de eerste spiegel.
Als uw machine twee magneten op de achterkant heeft, moet het deksel worden teruggeplaatst.
Ga na het plaatsen van de tape naar Stap 3.1.

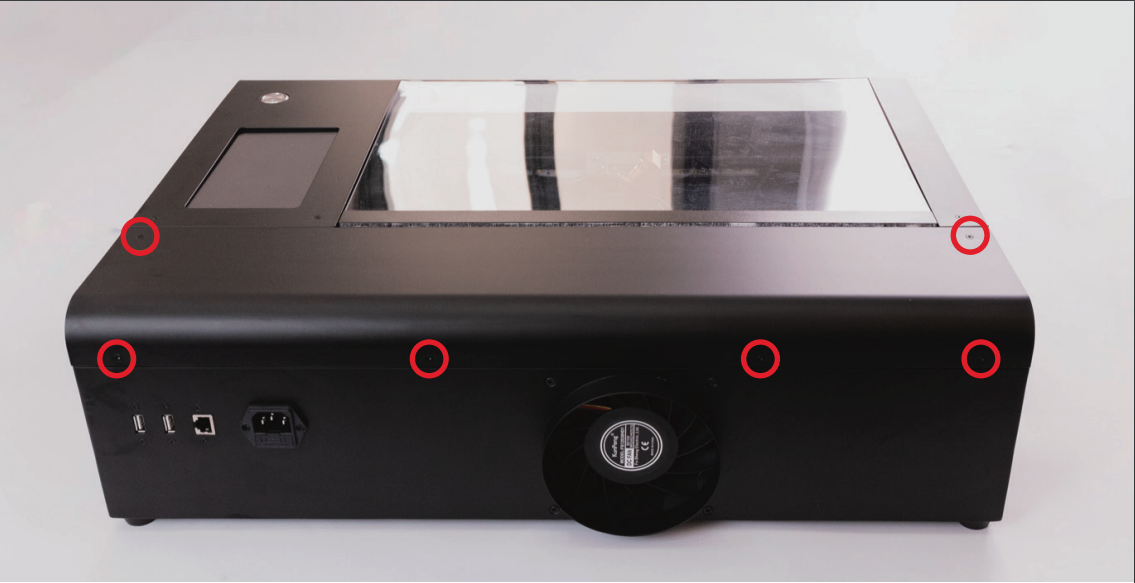

• Gebruik een T8-schroevendraaier om de schroeven aan de achterkant van de machine los te draaien, waarna de achterkap kan worden verwijderd.

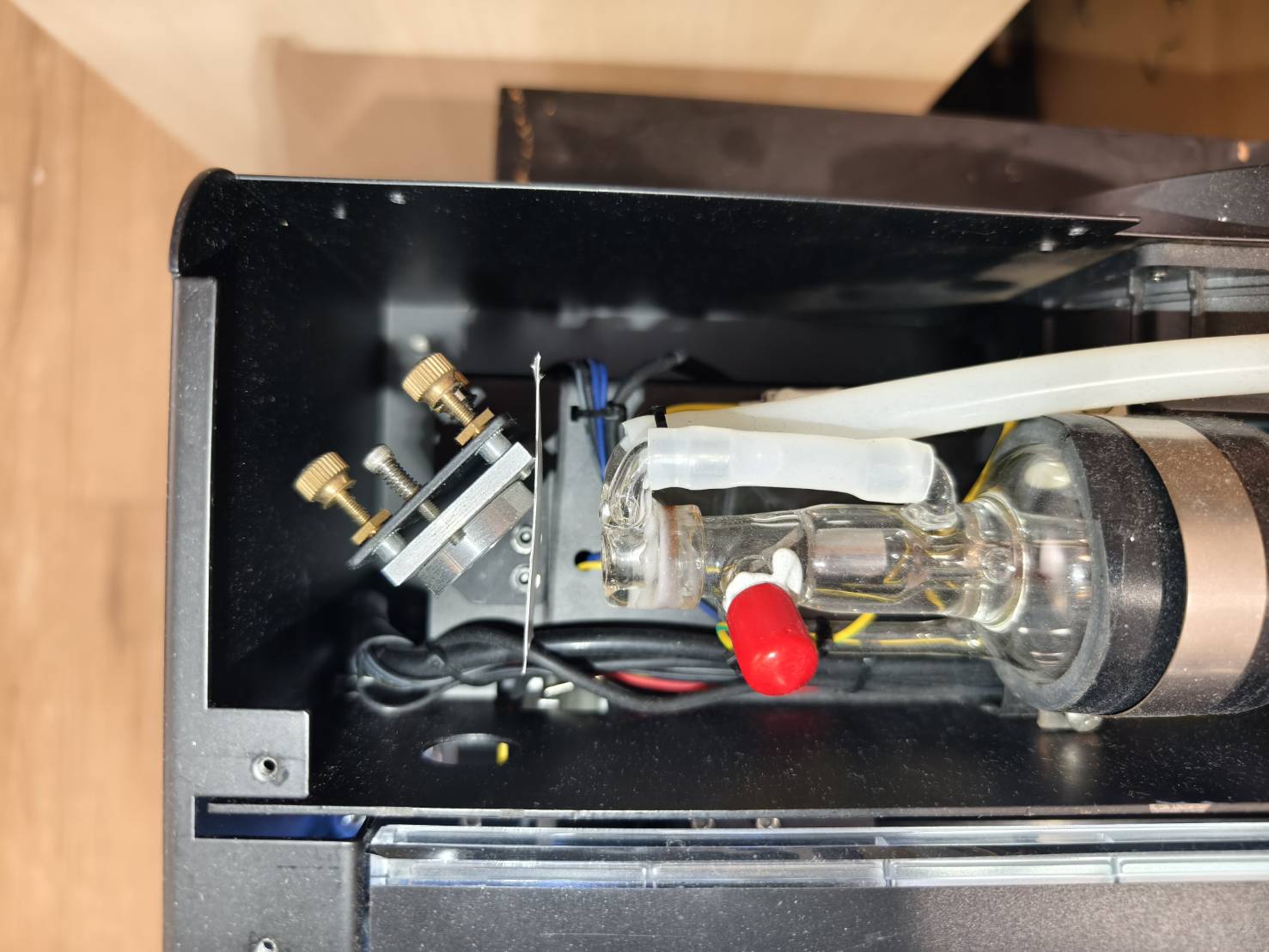

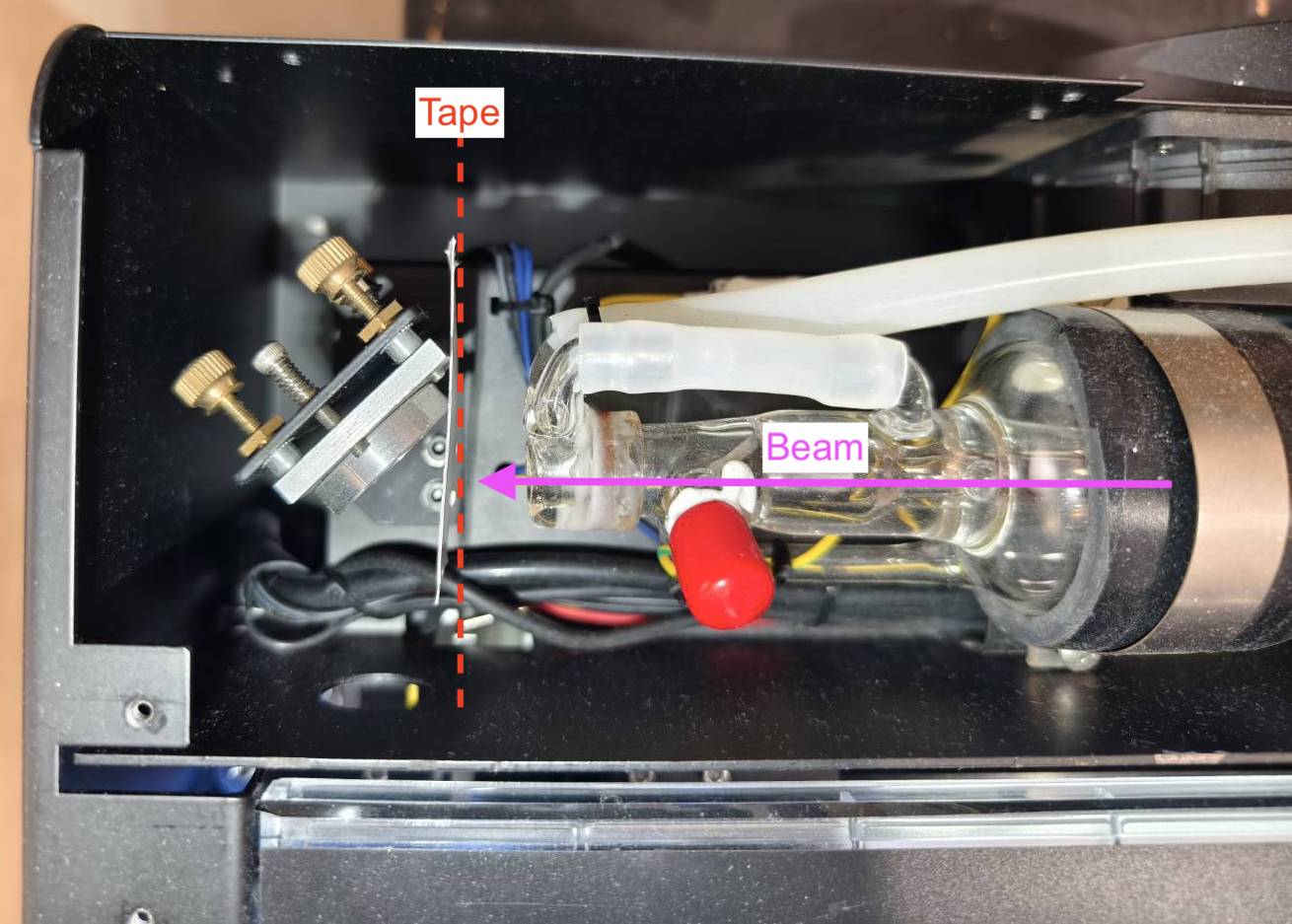

• Plaats de tape op de spiegel zodat deze een hoek van 90 graden maakt met de straal.

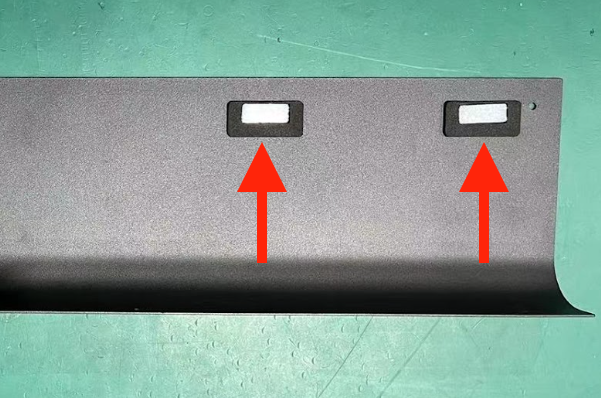

• Als uw machine twee magneten op de achterkap heeft, moet na het plaatsen van de tape de achterkap weer worden teruggeplaatst, zodat de machine kan detecteren dat de deur gesloten is en de pulsen kunnen worden gegeven.
  (Schroeven is niet nodig zolang het pictogram voor de deur gesloten kan worden.)

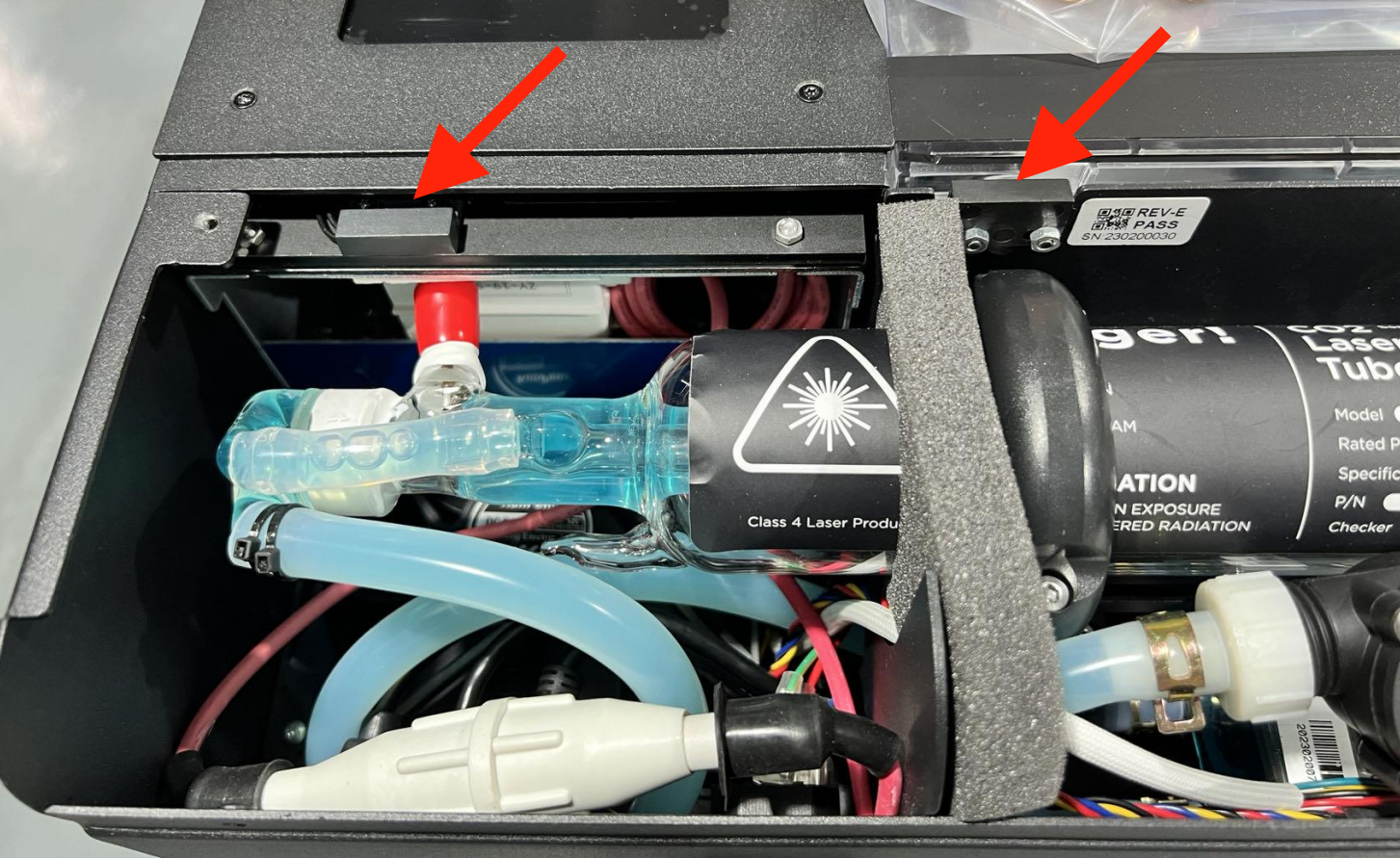

• U kunt ook twee magneten op de hieronder aangegeven sensoren plaatsen om de deur te sluiten.





Stap 3.1

Maak 5 pulsen en controleer of de tape een brandmerk heeft.
(Raadpleeg de voorbeelden om het resultaat van de tape te bepalen.)

A. Zet de machine aan.
B. Sluit het deksel.
C. Ga naar de onderhoudsmodus en wacht tot het terugkeerproces is voltooid.

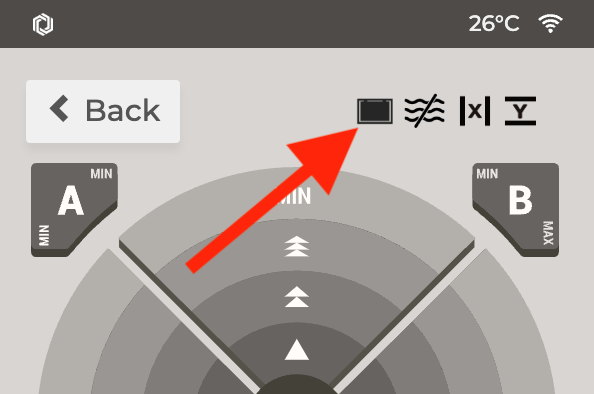

     (Zorg ervoor dat het deurpictogram gesloten is, anders kunt u geen puls geven.)
D. Zoek de knop Puls.
E. Eén druk = één puls, twee drukken = twee pulsen, enzovoort.
F. Controleer de tape
⚠︎ Maak altijd pulsen wanneer het deksel van de deur gesloten is.

Voorbeelden van taperesultaten

Goed voorbeeld - Rond en sterk	Slecht voorbeeld - Zwak, hol of niet rond

Bepaal uw resultaat en de volgende actie die u moet ondernemen:

Stap 4

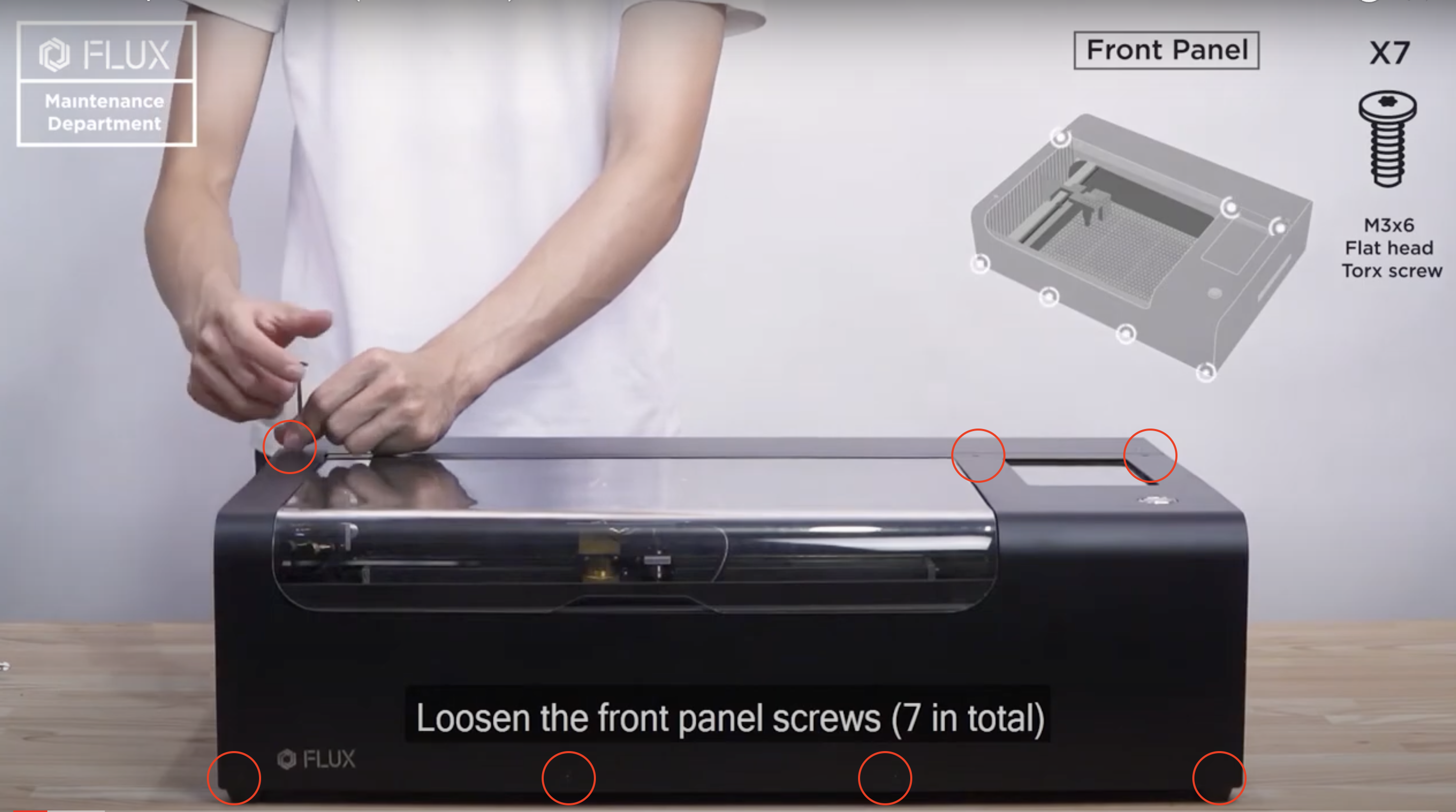

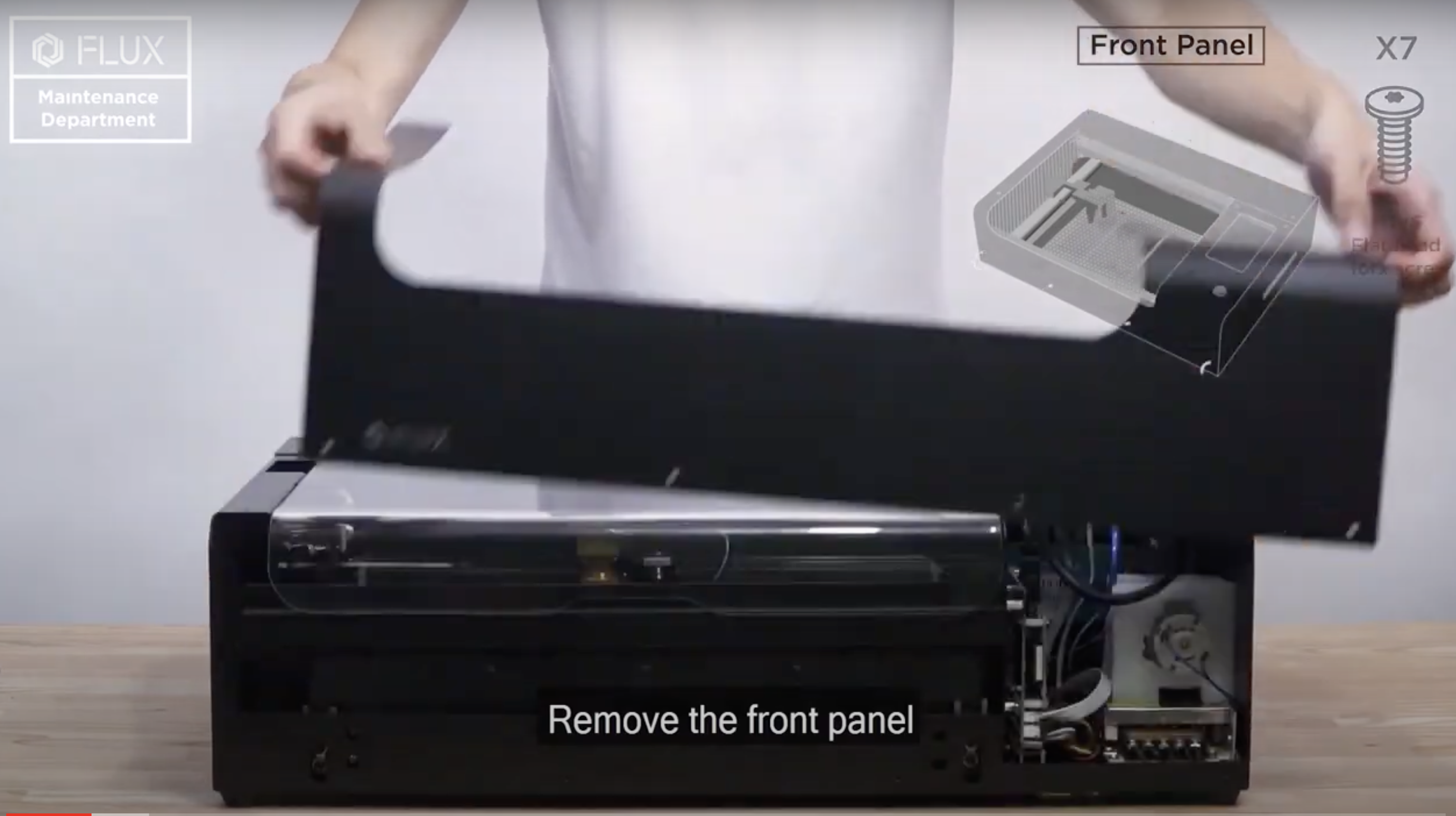

• Verwijder de voorkap door deze T8-schroeven los te draaien.
  (U kunt de video raadplegen die de clip voor het verwijderen van de voorkap bevat.)

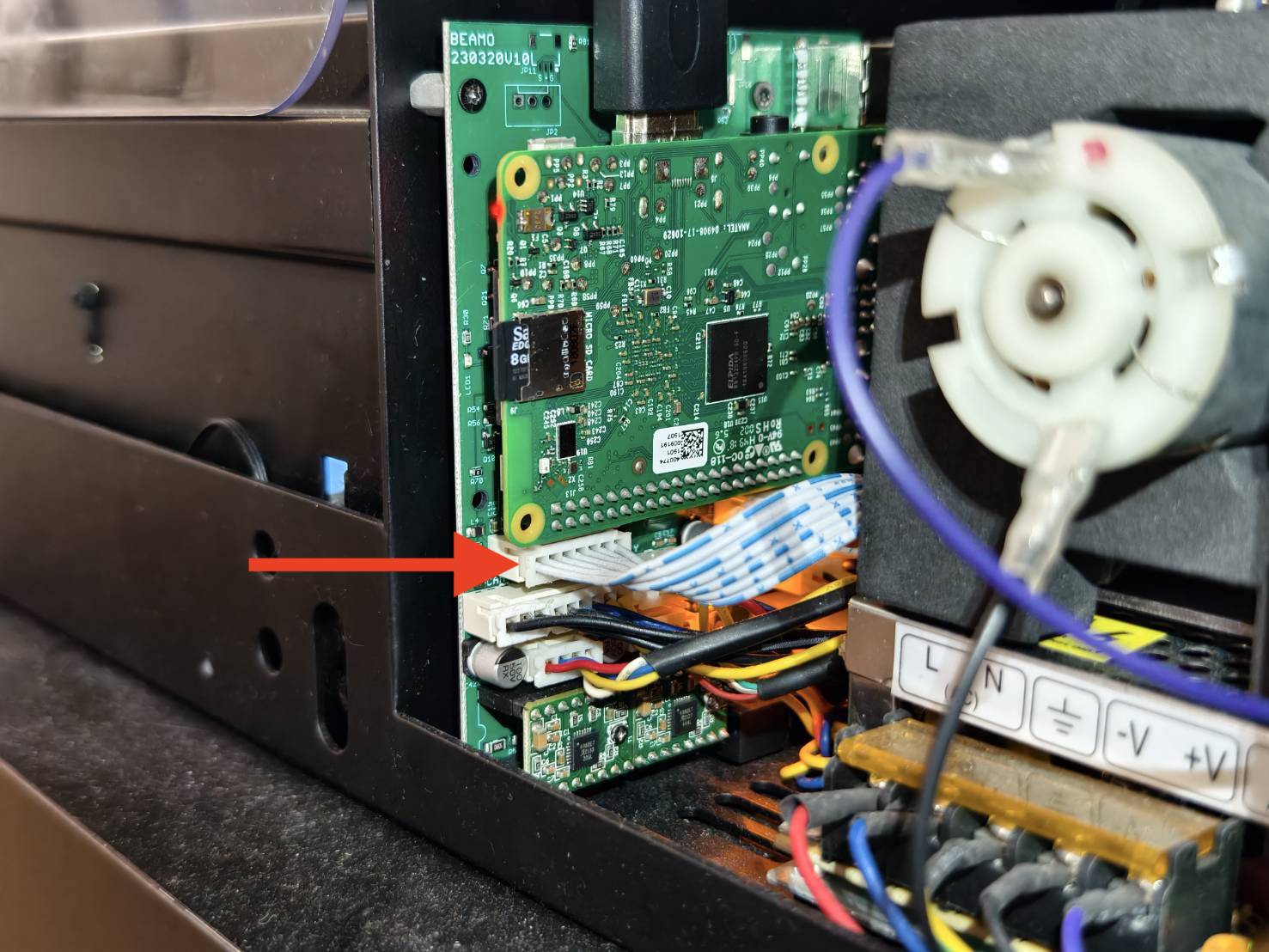

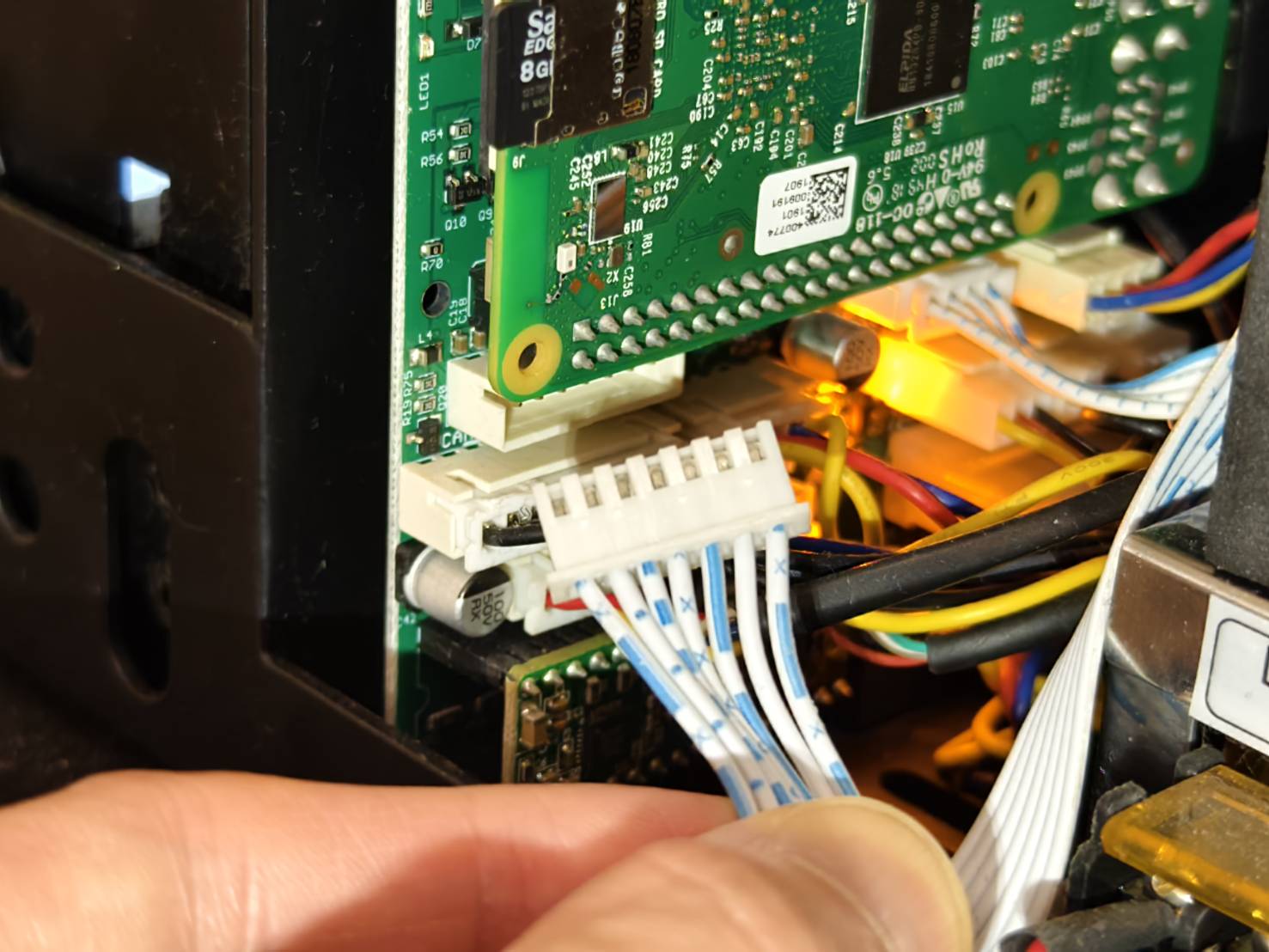

• Koppel de laserbedieningskabel op het moederbord los.




• Ga na het loskoppelen van de kabel naar Stap 4.1.

Stap 4.1

Draag rubberen handschoenen voordat u de volgende actie uitvoert.

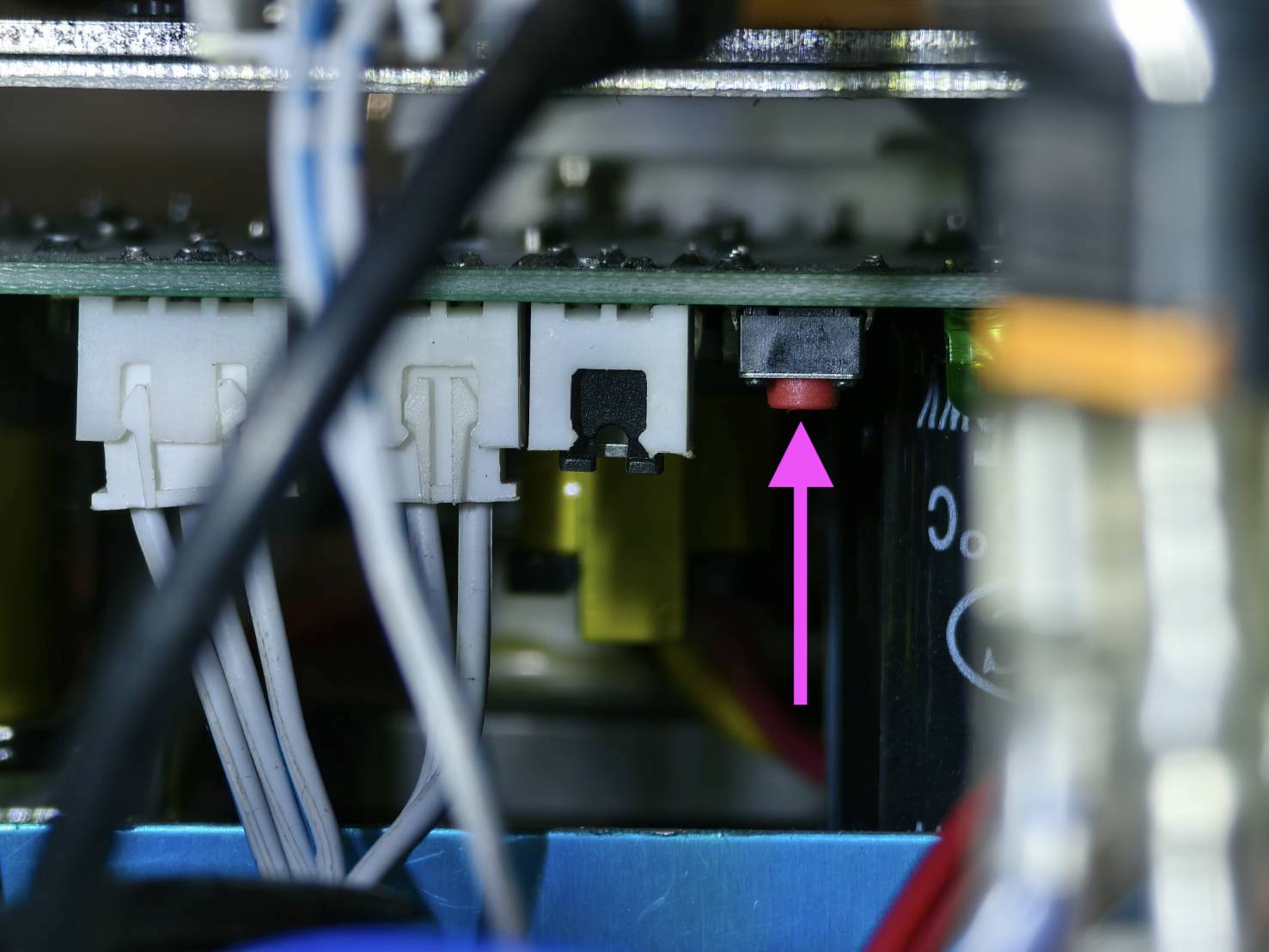

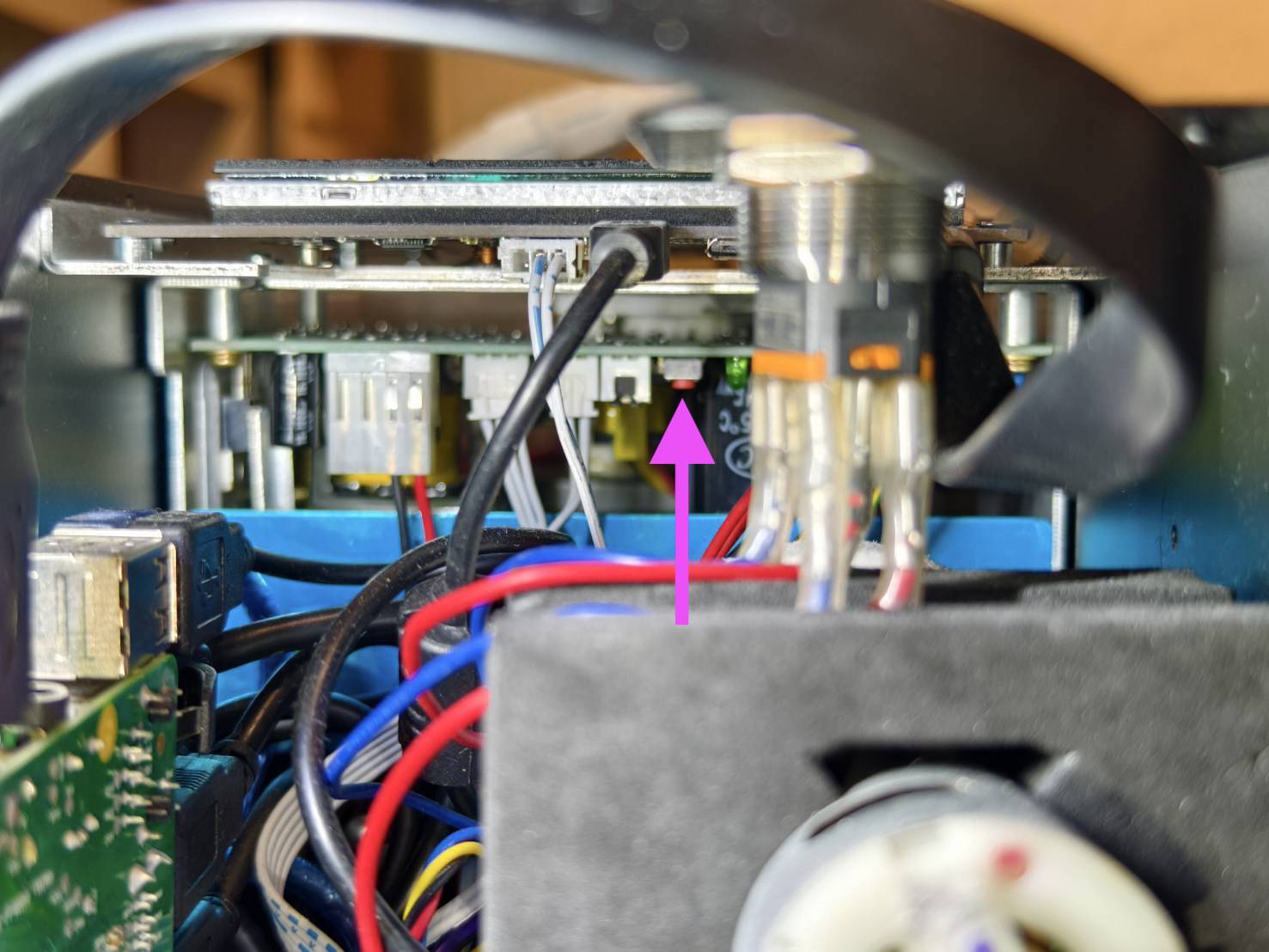

Zet de machine aan. Druk twee keer op de laserknop of houd deze 1-2 seconden ingedrukt met een pen of potlood en controleer op laseruitvoer op de tape.
(Raadpleeg de voorbeelden om het resultaat van de tape te bepalen.)

Bepaal uw resultaat en de volgende actie die u moet ondernemen:

Stap 4.2

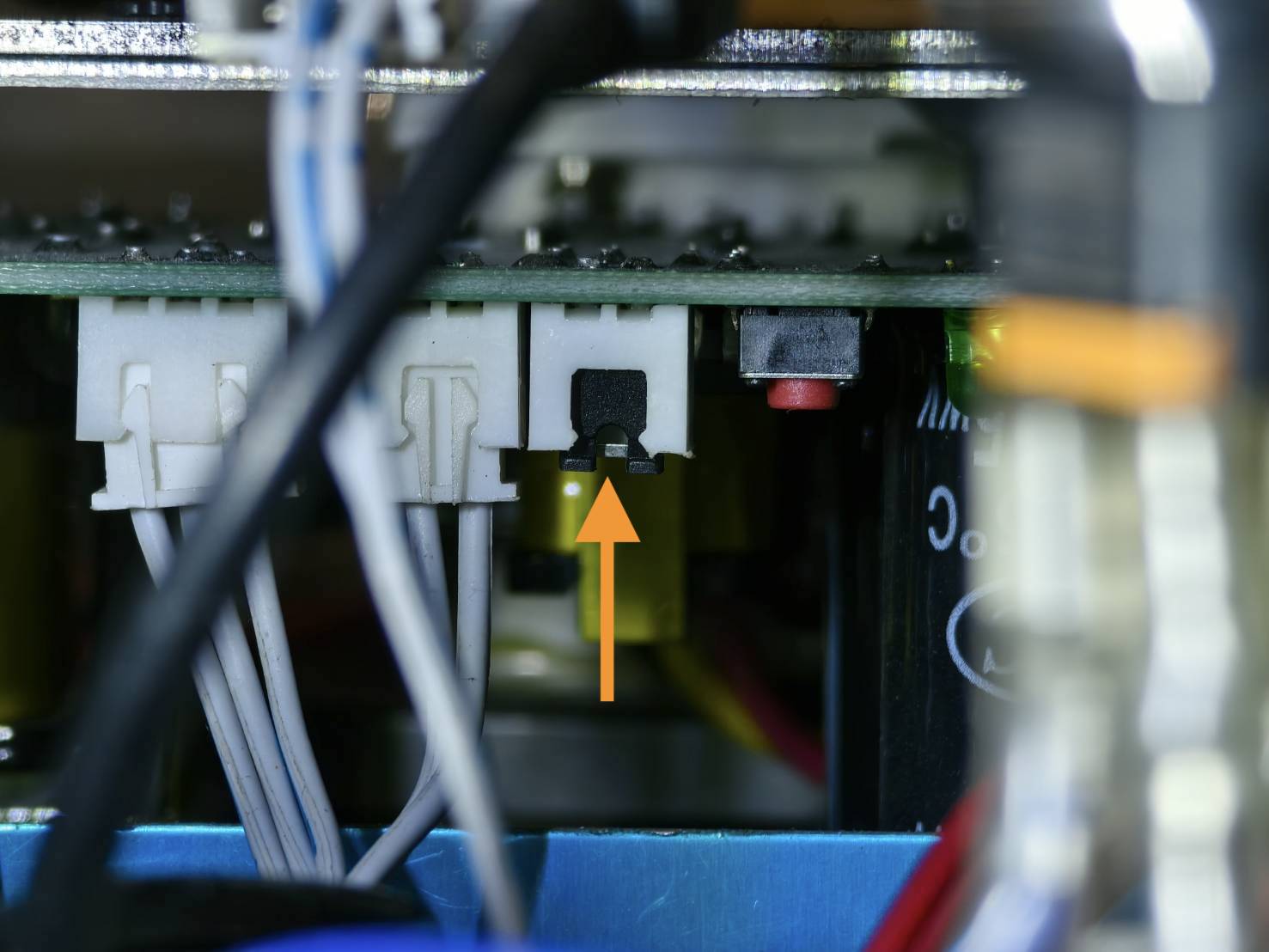

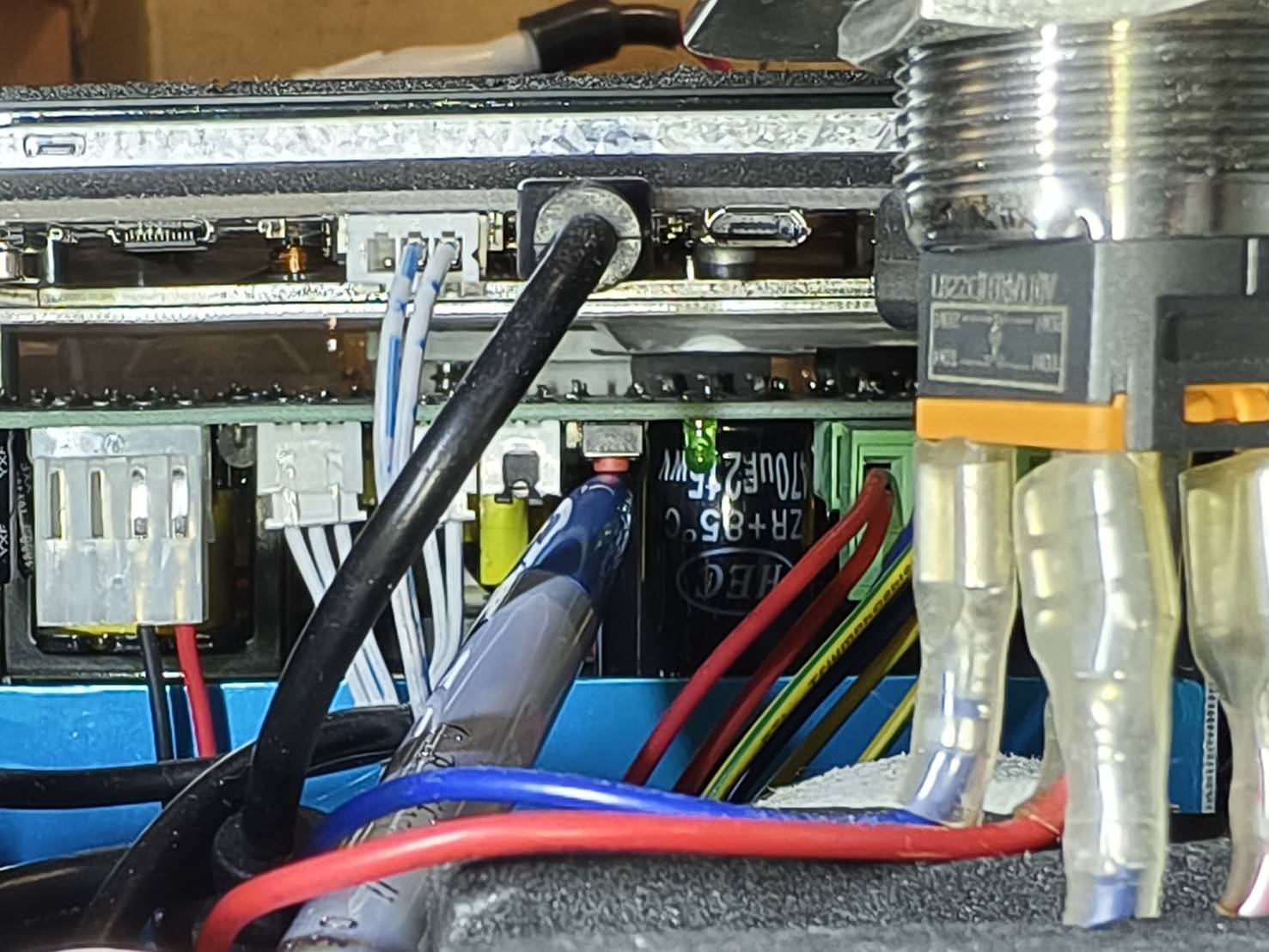

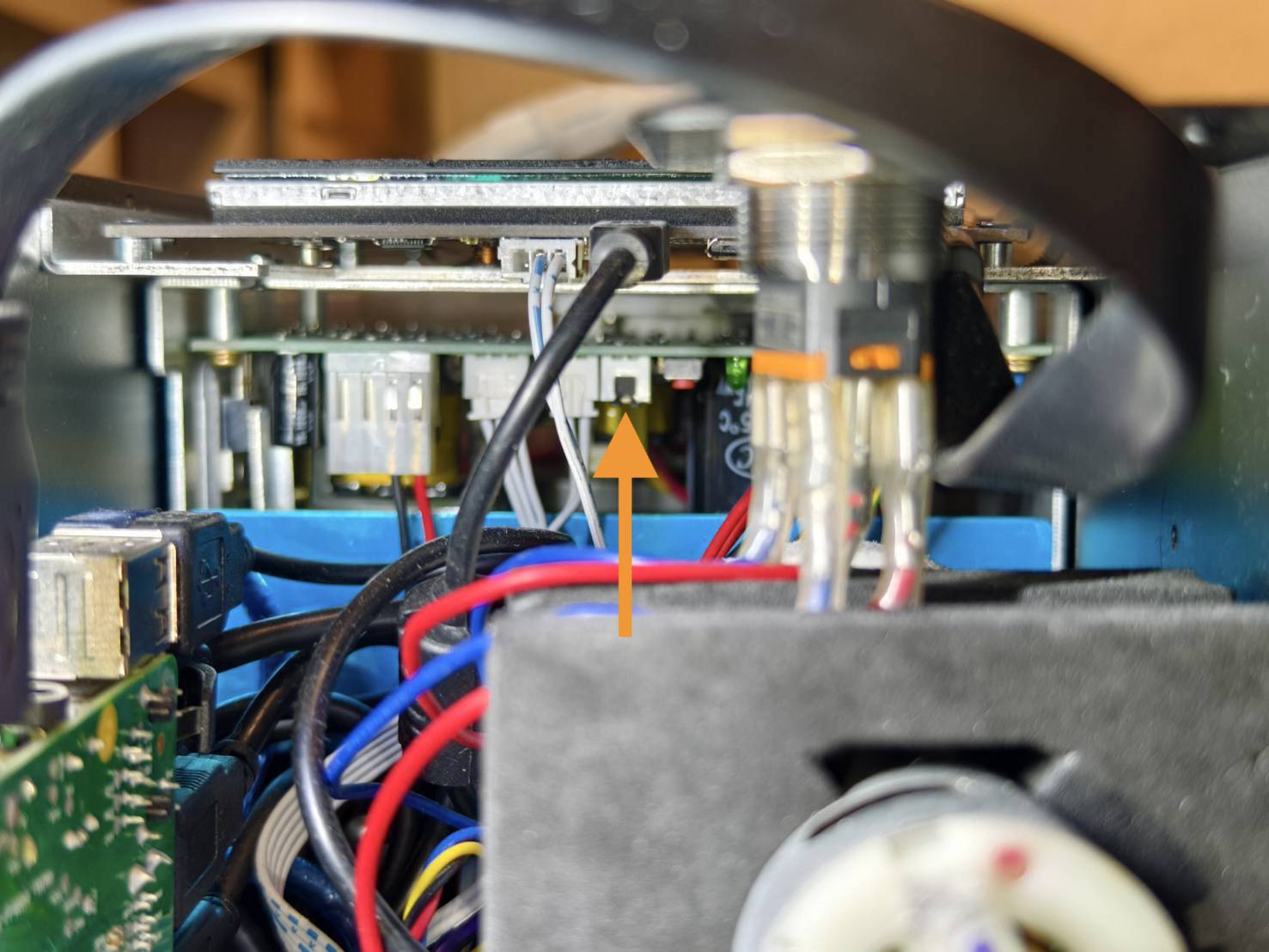

Zet de machine uit en controleer of de kleine zwarte jumper correct is geplaatst.

Bepaal uw resultaat en de volgende actie die u moet ondernemen:

Stap 5

• Sluit de laserbedieningskabel opnieuw aan.


• Zet de machine aan en reset de machine naar de fabrieksinstellingen.
  Raadpleeg het artikel, 5-4-11 Resetten naar fabrieksinstellingen.


• Ga na de reset naar Stap 5.1.

Stap 5.1

Gebruik een nieuwe 2-laagse tape en maak 5 pulsen om te zien of de tape een brandmerk heeft.
(Raadpleeg de voorbeelden om het resultaat van de tape te bepalen.)

Bepaal uw resultaat en de volgende actie die u moet ondernemen:

Stap 6

• Gebruik een nieuwe 2-laagse tape en plaats deze op de eerste spiegel.


• Verhoog de vermogenssnelheid naar x1.5 en maak 5 pulsen om te zien of het brandmerk sterker wordt.
  (Raadpleeg de voorbeelden om het resultaat van de tape te bepalen.)


Bepaal uw resultaat en de volgende actie die u moet ondernemen:

Neem contact op met de klantenservice

Volg de instructies in de onderstaande link om een probleem correct te melden bij uw lokale wederverkoper of FLUX-ondersteuning. [Contact opnemen met klantenservice]

*De verzamelde informatie, zoals foto's of video's die het probleem van uw machine in dit artikel laten zien, zullen moeten worden gedeeld met de wederverkoper of FLUX-ondersteuning.

Trefwoorden: De laser vuurt niet / Geen laserpuls
