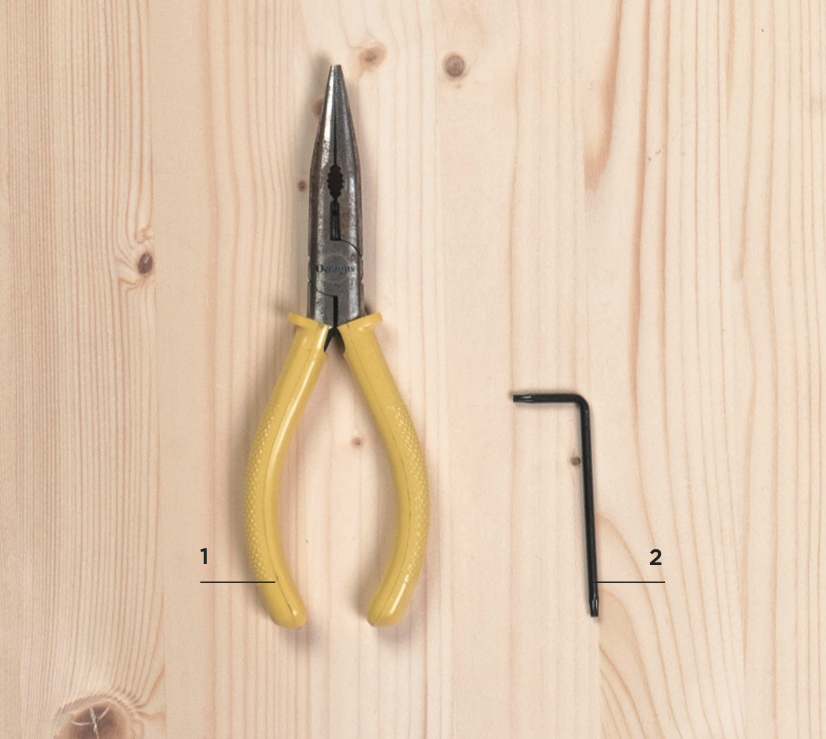

Voorbereidingsitems

Zelf voorbereiden:

1 | Punttang

Inbegrepen in de accessoiredoos:

2 | Torx-schroevendraaier



Testitems:

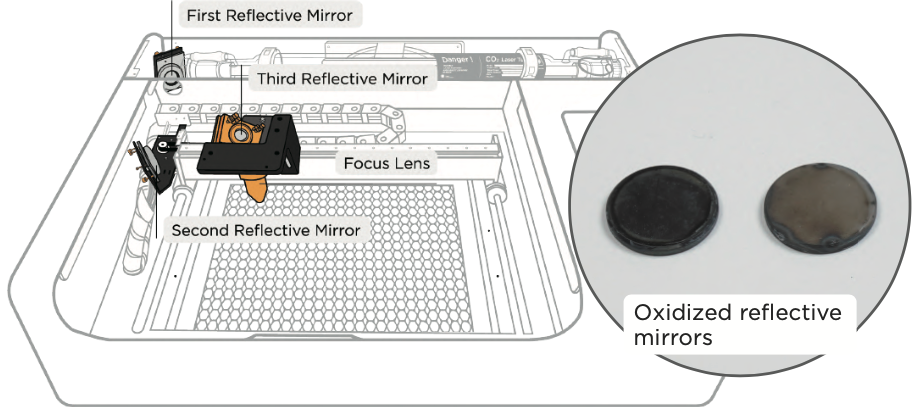

1. Controleer of spiegels en lenzen geoxideerd of gebroken zijn:

Als er zwarte vlekken, witte vlekken, enz. op het oppervlak van de eerste en tweede reflecterende spiegel zitten, of als er ernstige krassen zijn en de vlekken niet kunnen worden verwijderd door【Onderhoud】Reiniging van spiegels en lenzen, of als de focuslens vervormd of gebroken is door externe kracht, moeten de spiegels en lenzen worden vervangen.

Vervangingsstappen:

Eerste reflecterende spiegel:

a. Open de achterklep: Gebruik een Torx-schroevendraaier om de 6 schroeven op de achterklep te verwijderen en verwijder vervolgens de achterklep.【Onderhoud】Uitlijning optisch pad >

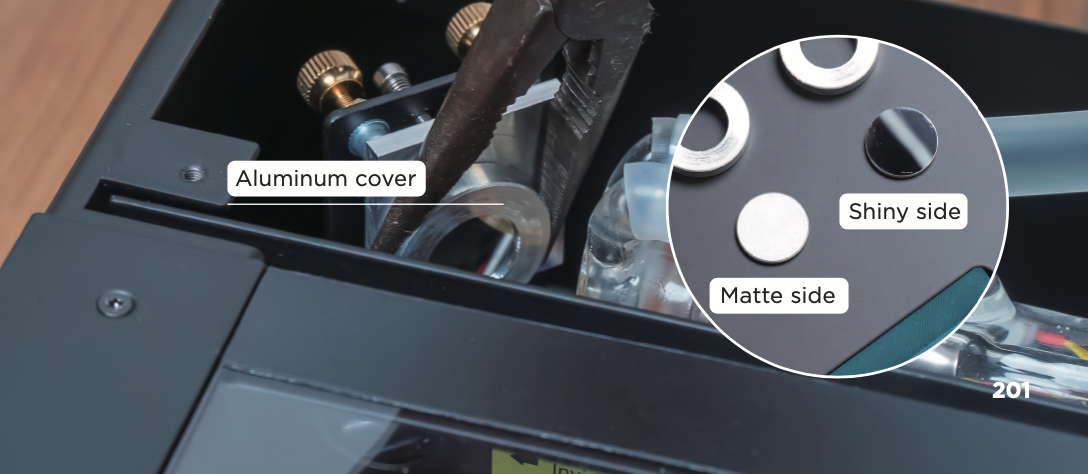

b. Maak de aluminium afdekking los: Maak de aluminium afdekking los die de spiegel vastzet (met de spiegel naar u toe en draai tegen de klok in), als deze niet kan worden gedraaid, gebruik dan een punttang om het aluminium frame vast te klemmen en draai opnieuw >

c. Vervang de spiegel: Haal de oude spiegel eruit > Plaats de nieuwe spiegel met de matte kant naar de spiegelhouder (laserstraal raakt de glanzende kant) >
d. Draai de aluminium afdekking vast: Draai de aluminium afdekking terug op de spiegelhouder. ___2021-08-30___3.58.55.png


Tweede reflecterende spiegel: Na het openen van de deurklep, volg de stappen b~d van de eerste reflecterende spiegel (de positie van de tweede reflecterende spiegel wordt in de afbeelding aangegeven in).

Derde reflecterende spiegel:

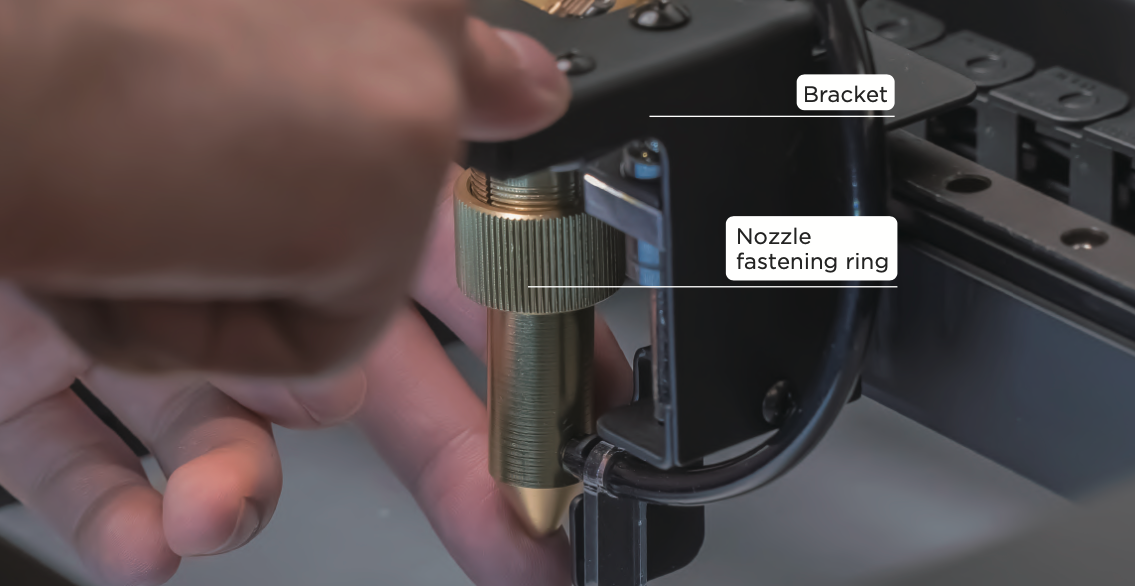

a. Beweeg de beugel naar beneden:

Zoals te zien op de bovenstaande afbeelding, schroef de mondstukbevestigingsring los > Duw de beugel helemaal naar beneden zodat de volgende stappen gemakkelijker uit te voeren zijn >

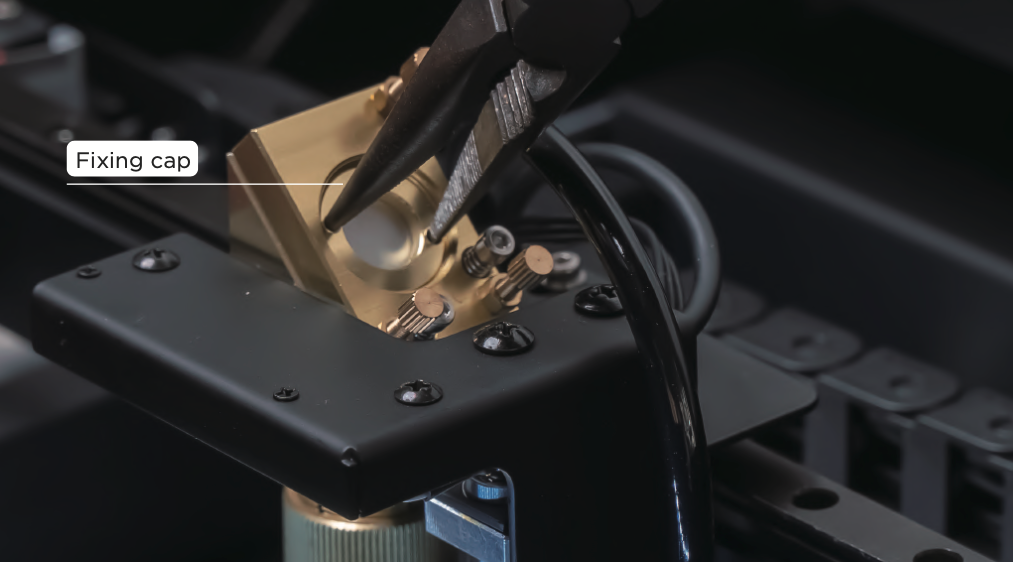

b. Draai de bevestigingsdop los:

Gebruik de punttang om de twee ronde punten van de bevestigingsdop van de spiegel vast te houden en draai de bevestigingsdop tegen de klok in los >

c. Vervang de spiegel:

Haal de oude spiegel eruit, je kunt de spiegel uit het laserinlaatgebied trekken > Plaats de nieuwe spiegel met de glanzende kant naar de spiegelhouder gericht >

d. Draai de bevestigingsdop vast:

Gebruik een punttang om de twee ronde punten van de bevestigingsdop van de spiegel vast te houden en draai de bevestigingsdop met de klok mee vast.

___2021-08-30___3.59.15.png ___2021-08-30___3.59.23.png

Focuslens:

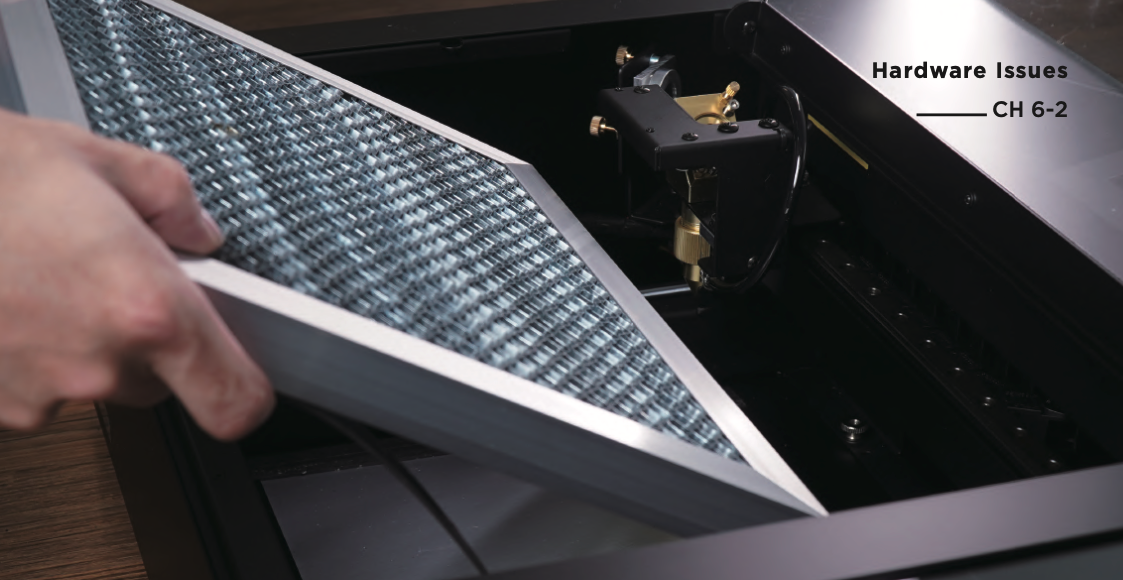

a. Verwijder de honingraattafel【Onderhoud】Reiniging honingraattafel, stap 1.

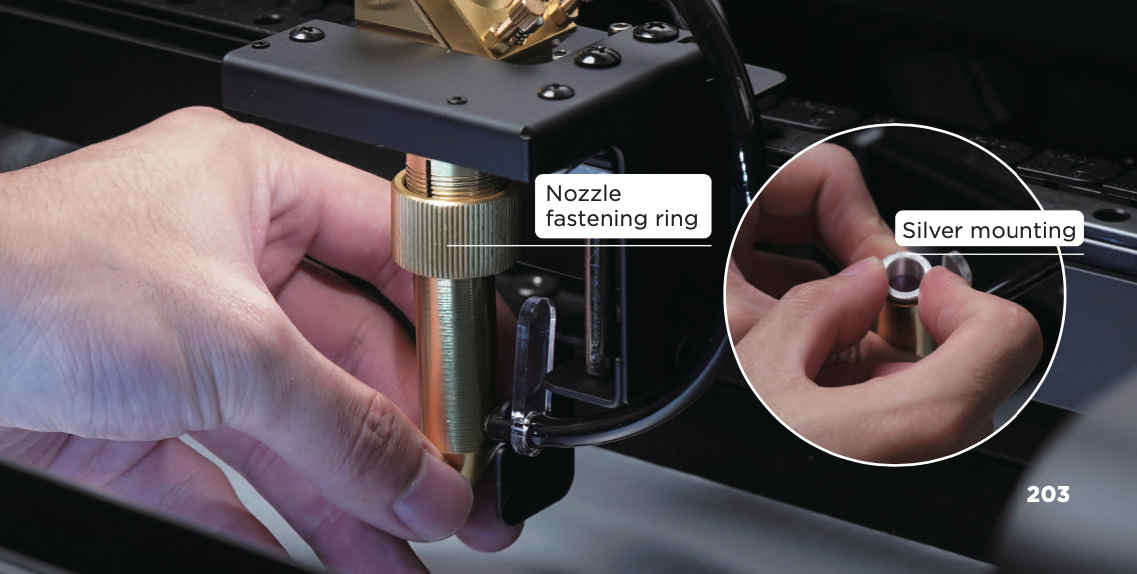

b. Draai de bevestigingsdop los: Schroef de mondstukbevestigingsring los > Verwijder de laserkop > Draai de zilveren montagedop tegen de klok in vanaf de laserkop, als deze niet losgeschroefd kan worden, gebruik dan een punttang om te helpen >

___2021-08-30___3.59.30.png ___2021-08-30___3.59.37.png

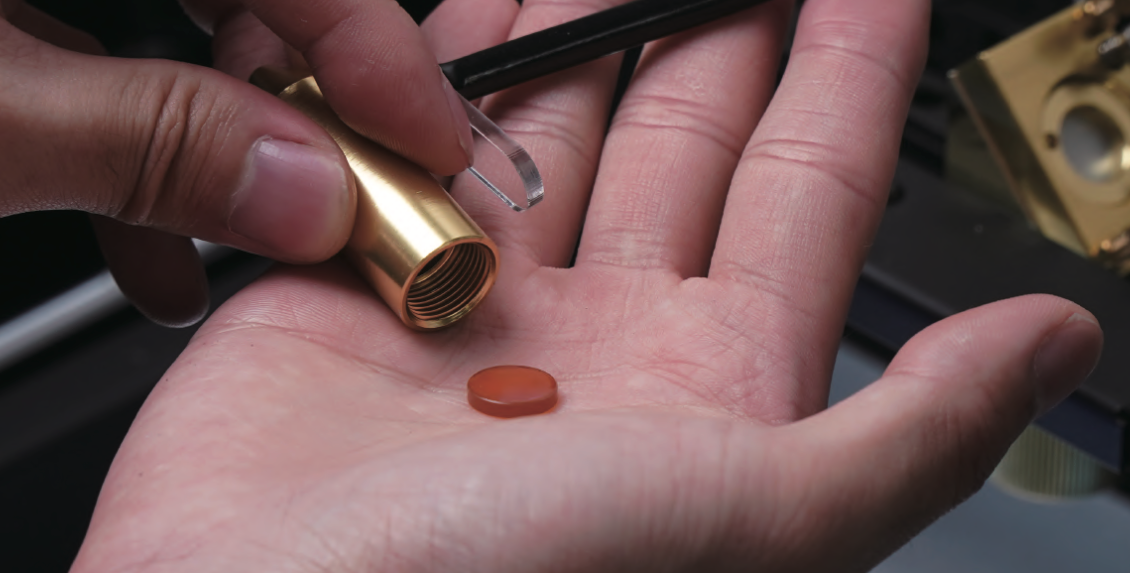

c. Vervang de lens:

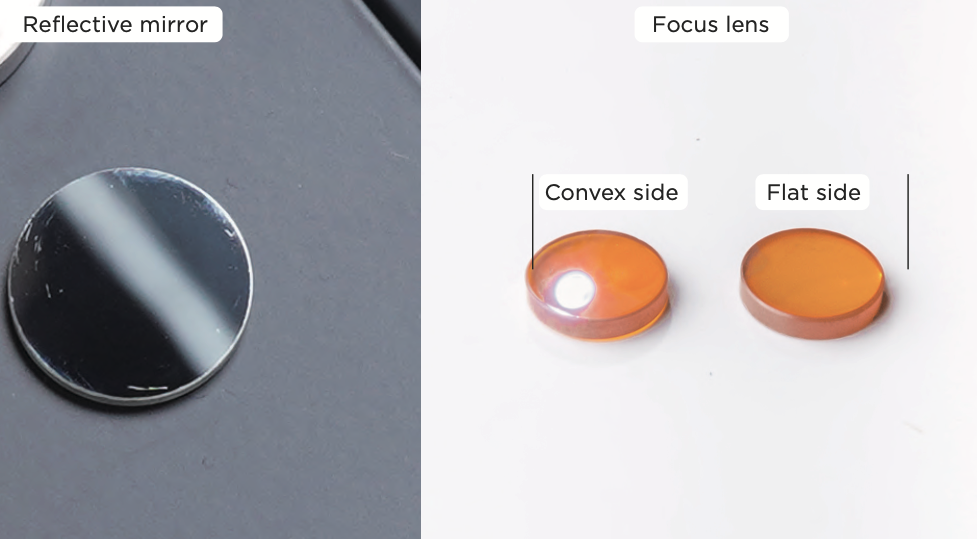

Verwijder de oude lens > Plaats de nieuwe lens in de laserkop met de vlakke kant naar beneden (houd de rand van de lens vast en kijk in de lens, je kunt jezelf zien aan de bolle kant, maar je kunt jezelf niet zien aan de vlakke kant) >

d. Draai de bevestigingsdop vast:

Draai de zilveren montagedop met de klok mee vast > Plaats de laserkop terug in de laserkopsocket > Draai de mondstukbevestigingsring vast.

e. Plaats de honingraattafel terug 【Onderhoud】 Reiniging honingraattafel, stap 3.

Probleemoplossing Records:

1. Foto: Maak foto's van
a. 3 reflecterende spiegels (geoxideerd of gebroken)

b. Focuslens (geoxideerd of gebroken)
