Beschrijving:
De #901 Deur Geopend fout verschijnt tijdens een taak wanneer het systeem detecteert dat de deur geopend wordt.
Het symptoom is meestal dat het systeem niet in staat is om een deur-sluitsignaal te detecteren, wat betekent dat het deurpictogram niet kan worden veranderd naar gesloten. Een ander symptoom is dat de fout willekeurig verschijnt tijdens taken, zelfs als de deur goed gesloten is.
Ongeacht welk symptoom u heeft met uw machine, volg de onderstaande stappen één voor één.
Mogelijke oorzaken
|
Benodigde items:
Zelf voorbereiden:
1｜Superlijm
Inbegrepen in de accessoiredoos:
2｜Conische afstandhouders x 2 stuks
Stap 0 - Gebruik de checklist tijdens het doorlopen van de stappen:
Deze checklist wordt gebruikt om al uw ondernomen acties in dit artikel vast te leggen.
Na het invullen van de checklist, print deze als PDF en stuur deze indien nodig naar uw wederverkoper of FLUX Support. Dit is nuttige informatie voor ons om het probleem op te sporen en in te perken.
Raadpleeg de link: 5-3 #901 Deur Geopend Checklist (HEXA)
Stap 1 - Stel de puls in op x0.01:

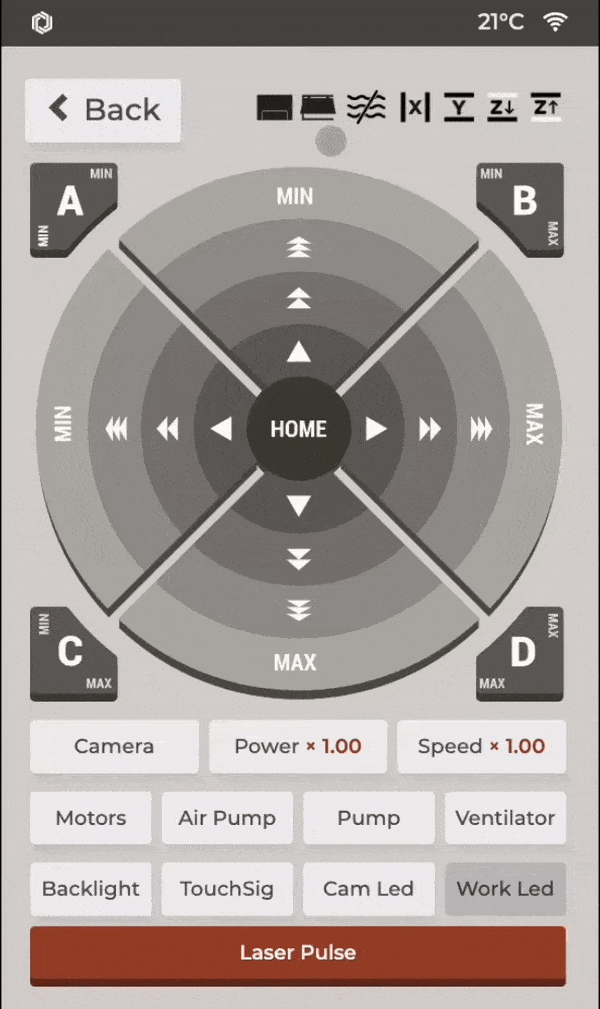

Voor veiligheidsdoeleinden, stel de vermogensratio in op x0.01 om ervoor te zorgen dat er geen pulsen zijn tijdens het testen.
Stap 2 - Controleer de magneten voor de deur:

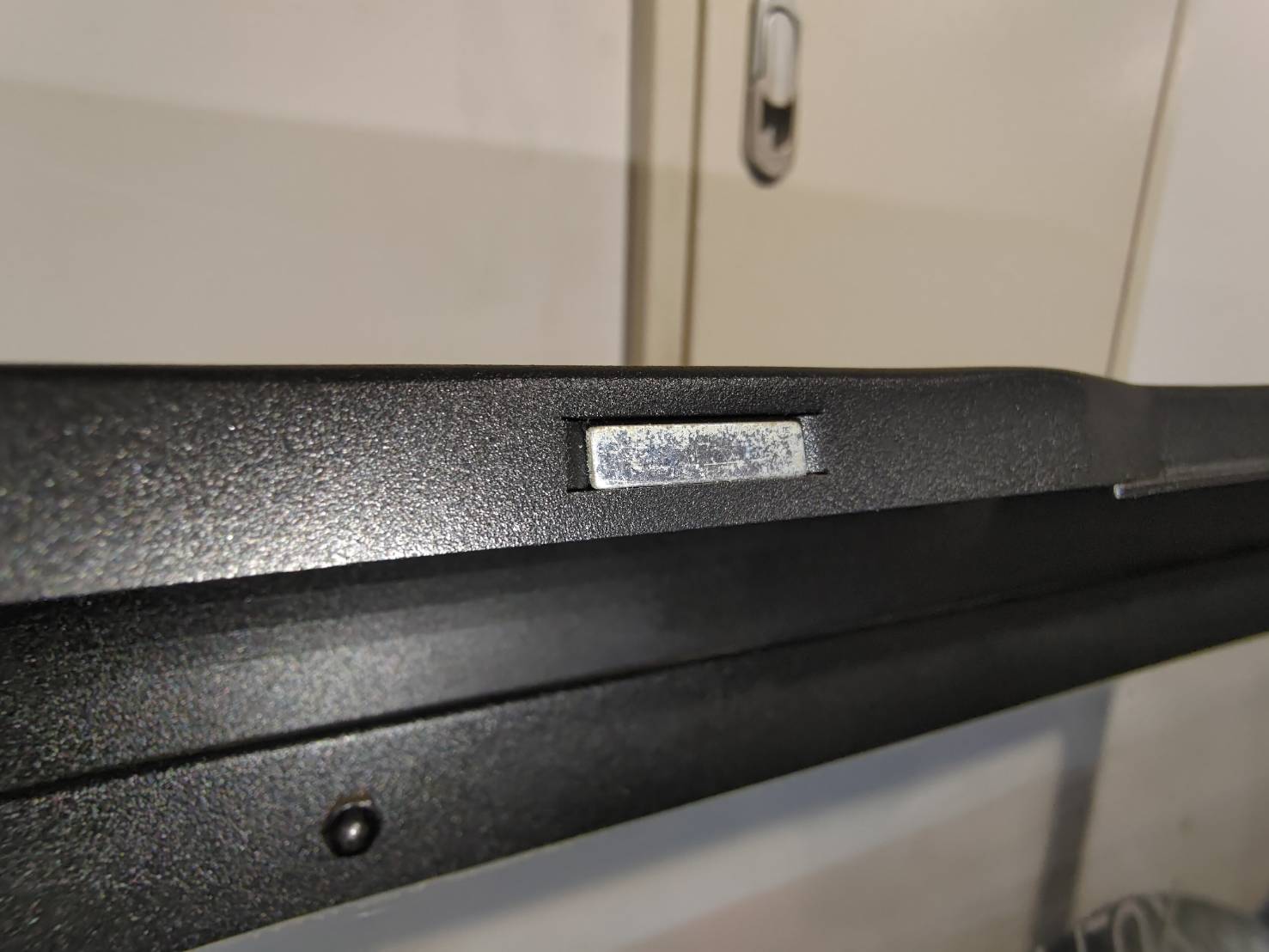

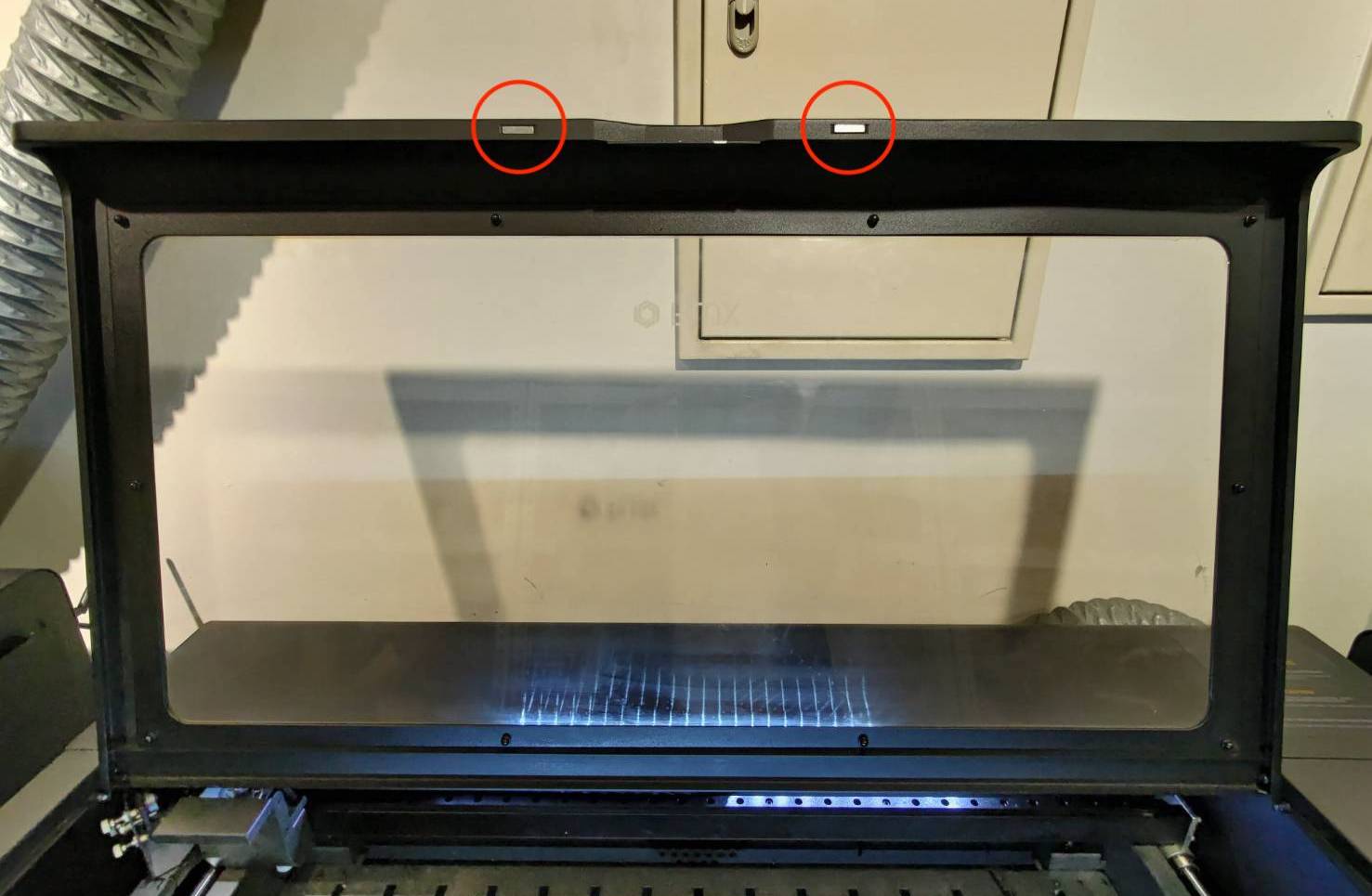

Er zijn twee magneten op de deur. Open de deur om ze te controleren.
Bepaal uw resultaat en de volgende actie die u moet ondernemen:
|
|
|
Stap 3 - Controleer de deursensor:
Deze stap zal u begeleiden hoe u kunt testen of de deursensor normaal werkt met twee van de kegelvormige afstandhouders die bij de machine worden geleverd.
- De deursensor is ingebouwd in de chassis LED-verlichting. Bekijk de onderstaande video om deze te vinden.
- De deursensor heeft twee rode LED-lampjes en deze zullen altijd AAN staan.
- Plaats de kegelvormige afstandhouders dicht bij beide LED-lampjes. Het licht moet "helderder" zijn wanneer het een magneet detecteert. Wanneer beide LED's tegelijkertijd magneten detecteren, wordt een deur-gesloten signaal naar het systeem gestuurd en wordt het pictogram op het paneel veranderd.

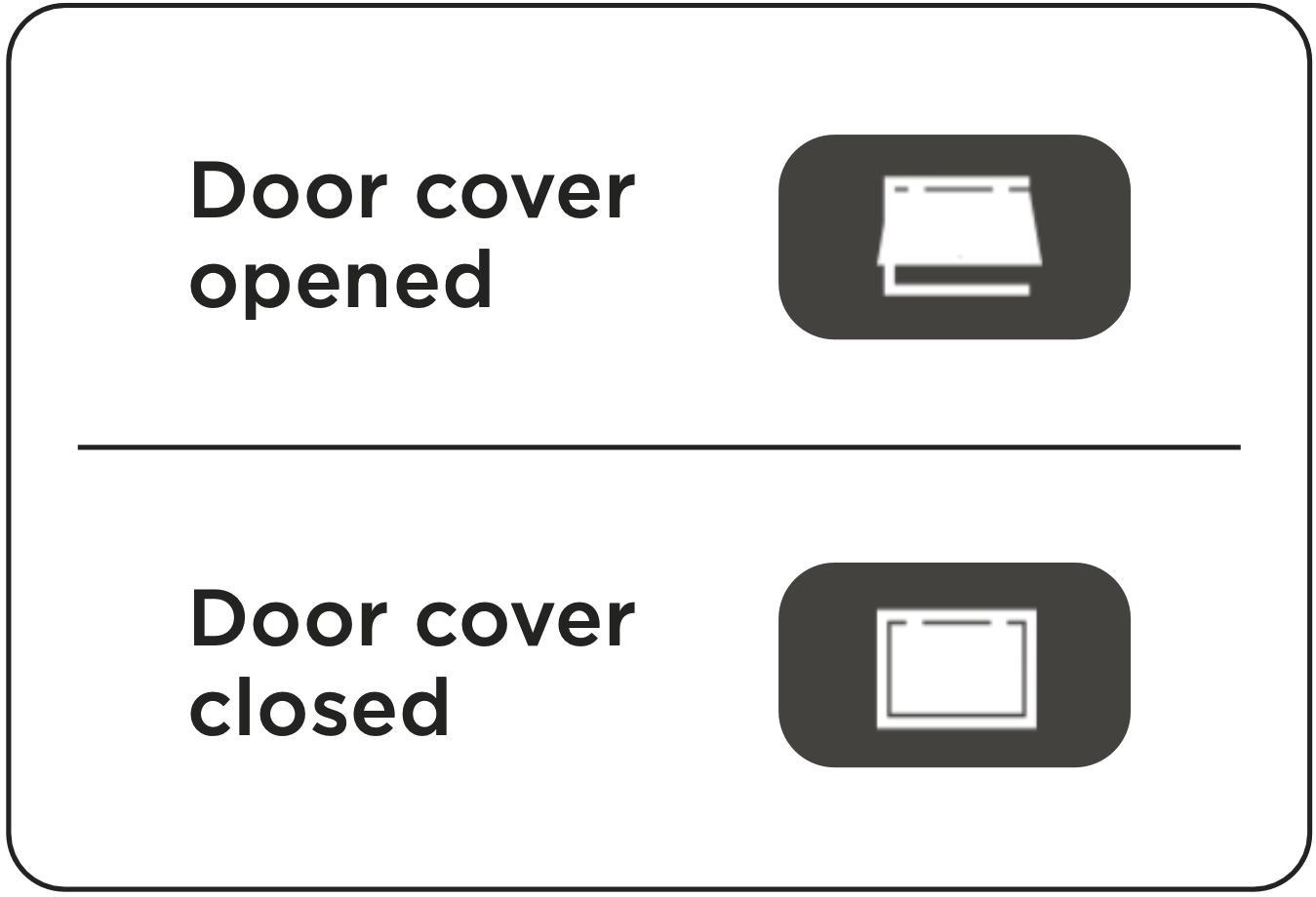

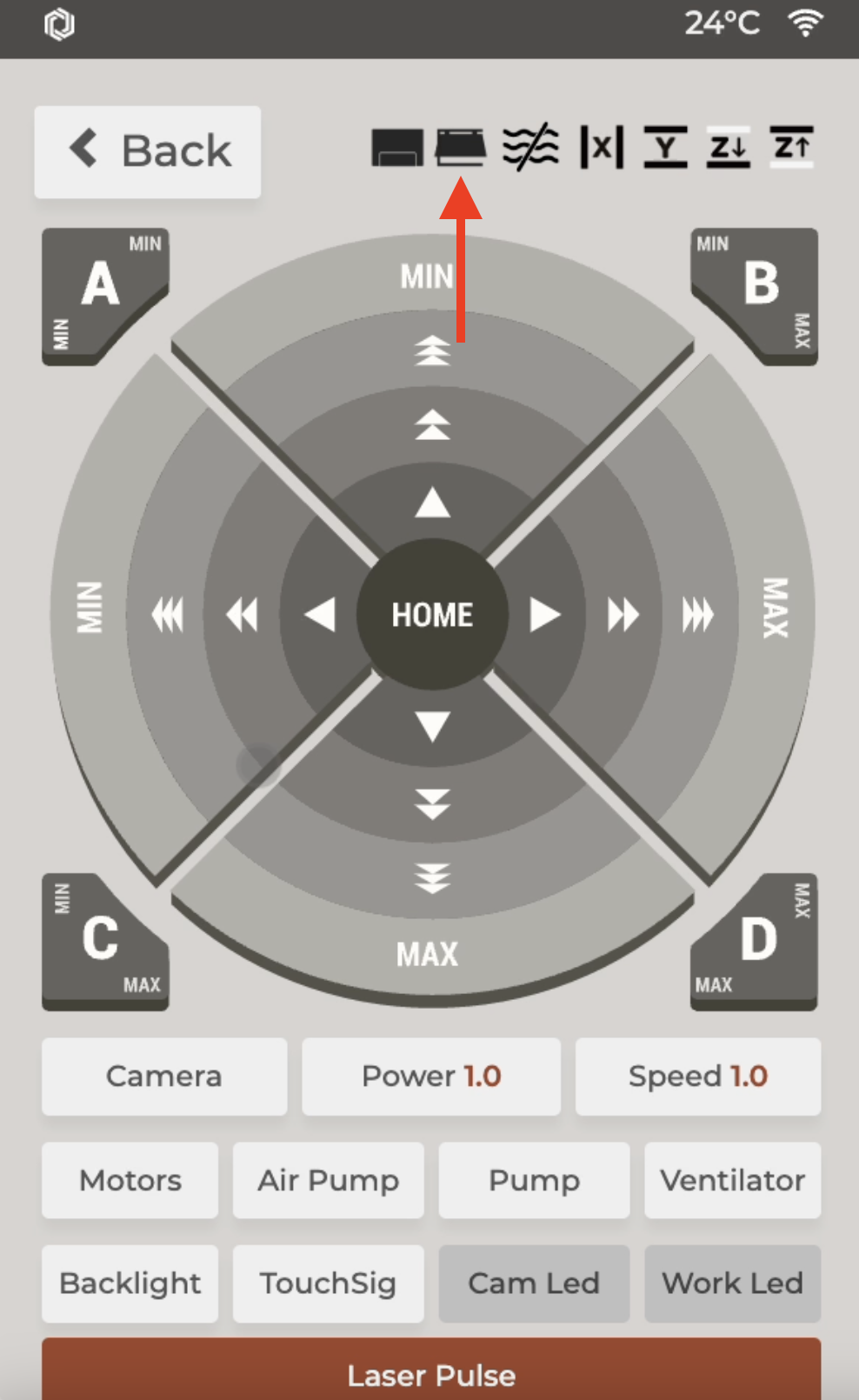

- Ga naar "Onderhoud", wacht tot de homing is voltooid en controleer het pictogram van de deurstatus.
Bepaal uw resultaat en de volgende actie die u moet ondernemen:
|
|
|
|
Stap 4 - Verwijder de kabel van de sensor en controleer het pictogram:
Wanneer de sensor uit het systeem (moederbord) is verwijderd, moet het pictogram altijd "Open" blijven.
- Schakel eerst de LED-verlichting uit, koppel de kabel los en controleer het pictogram zoals in de onderstaande video.
Bepaal uw resultaat en de volgende actie die u moet ondernemen:
|
|
Stap 4.1 - Sluit de kabel opnieuw aan en test opnieuw met de afstandhouders:
- Sluit de kabel opnieuw aan en schakel de LED-verlichting in.
- Plaats twee van de conische afstandhouders op de LED-lampjes van de sensor.
Het licht moet "helderder" zijn wanneer het een magneet detecteert.
- Ga naar "Onderhoud", wacht tot de homing is voltooid en controleer het pictogram van de deurstatus.
Bepaal uw resultaat en de volgende actie die u moet ondernemen:
|
|
|
|
Stap 5 - Reset naar fabrieksinstellingen en test opnieuw met de conische afstandhouders:
- Machine >> Fabrieksinstellingen herstellen
- Plaats twee van de conische afstandhouders op de LED-lampjes van de sensor.
Het licht moet "helderder" zijn wanneer het een magneet detecteert.
Bepaal uw resultaat en de volgende actie die u moet ondernemen:
|
|
Stap 6 - Controleer de positie van de deursensor:
Er is een mogelijkheid dat de sensor verkeerd gepositioneerd is of eraf gevallen is, waardoor de detectie van magneten kan mislukken.

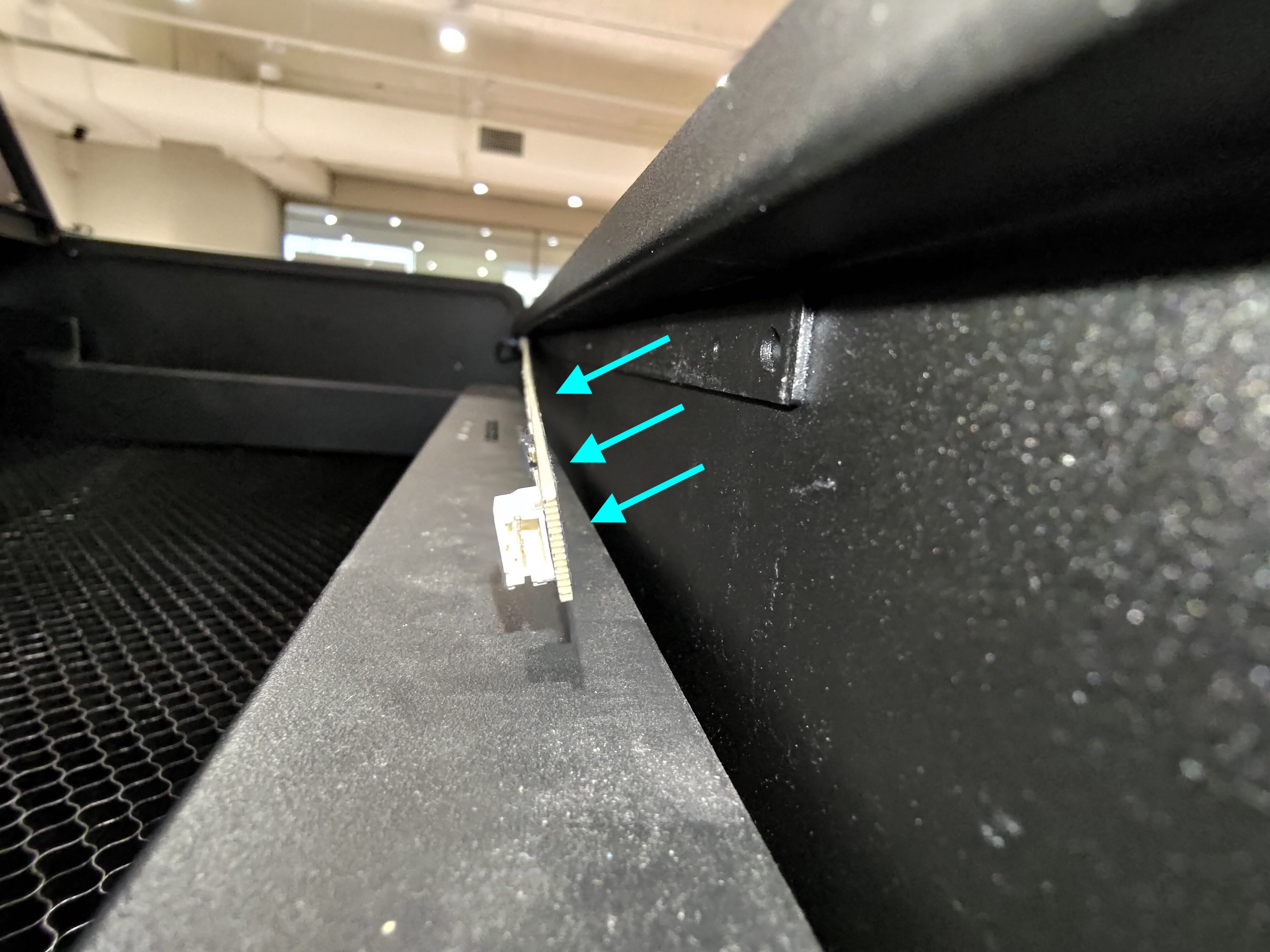

- In de meeste gevallen zal de sensor eraf vallen zoals op de foto hieronder.
- De juiste positie is dat er geen ruimte is tussen de sensor en de bovenkant van het metalen frame.
Bepaal uw resultaat en de volgende actie die u moet ondernemen:
|
|
Stap 6.1 - Plak de sensor opnieuw:
- De sensor moet gemakkelijk te verwijderen zijn als deze al is losgeraakt.
Breng direct superlijm aan op de achterkant van de sensor en pas de positie opnieuw aan.
|
|
Stap 7 - Test het sluiten van de deur:
Verwijder de conische afstandhouders en sluit de deur om de status van het pictogram en ook de reactie van de rode LED-lampjes op de sensor te controleren.
- De rode LED-lampjes moeten beide helderder zijn wanneer de deur gesloten is.
- Het deurpictogram moet gesloten zijn wanneer de deur sluit en open wanneer de deur opent.
Bepaal uw resultaat en de volgende actie die u moet ondernemen:
|
|
|
Stap 8 - SD-kaart opnieuw flashen:
Soms, als het besturingssysteem op de SD-kaart beschadigd is, kunnen er willekeurige fouten optreden.
- Raadpleeg de instructies in de onderstaande link om uw SD-kaart opnieuw te flashen.
[5-24 HEXA - SD-kaart opnieuw flashen]
- Voer na het opnieuw flashen van de SD-kaart de deurtest uit zoals beschreven in Stap 7.
Bepaal uw resultaat en de volgende actie die u moet ondernemen:
|
|
Stap 9 - Meld dit aan de lokale wederverkoper of FLUX Support:
- Volg de instructies in de onderstaande link om een probleem correct te melden bij uw lokale wederverkoper of FLUX-ondersteuning. [Neem contact op met de klantenservice]
- Zorg ervoor dat u de checklist hebt voltooid en deze als PDF-bestand hebt opgeslagen, zodat u uw ondernomen acties kunt delen.
*De verzamelde informatie, zoals foto's of video's die het probleem van uw machine in dit artikel laten zien, zullen nodig zijn om te delen met de wederverkoper of FLUX-ondersteuning.
#EINDE
