Beschrijving:
De oorzaak van het Z-as probleem kan complex zijn. Verschillende symptomen zijn hieraan gerelateerd, zoals het falen van de Auto-focus functie, het platform beweegt helemaal niet, het platform kan niet naar de thuispositie of de bovenkant bewegen, etc. Raadpleeg de volgende stappen om het Z-as probleem op te lossen.
Mogelijke oorzaken
|
Stap A1
Reset de machine naar de fabrieksinstellingen en kijk of het probleem kan worden opgelost.
Raadpleeg de link, 5-30 Fabrieksinstellingen herstellen.
Bepaal het testresultaat en de volgende te ondernemen actie.
|
|
Stap A2
Verwijder de honingraat en de beugel.

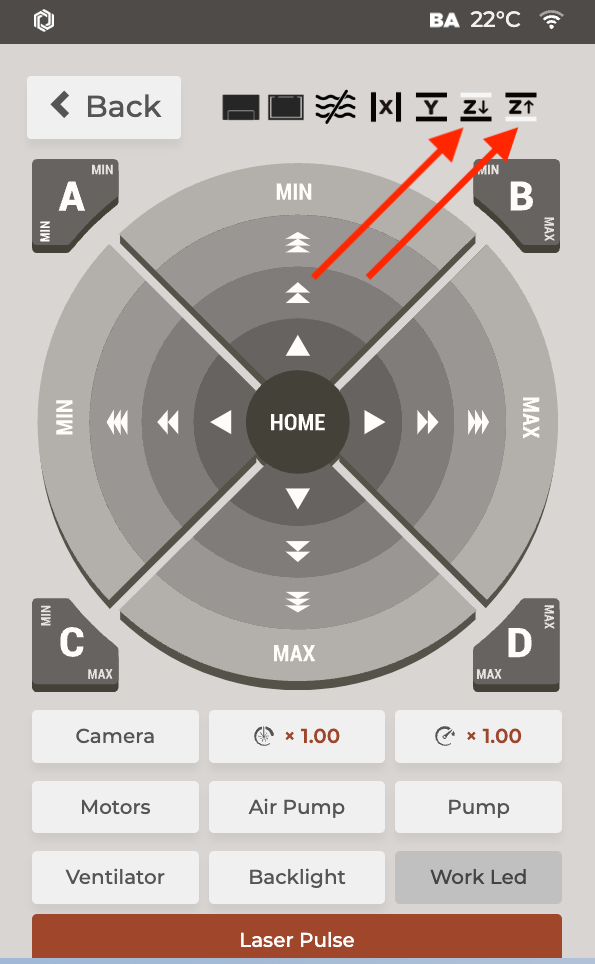

Ga naar "Onderhoud" op het paneel en druk op beide Z-as eindschakelaars om te zien of het pictogram verandert.
Gedragen de bovenste en onderste Z-as eindschakelaarpictogrammen zich normaal op het paneel?
Bepaal het testresultaat en de volgende te ondernemen actie.
|
|
Stap A3
Koppel de kabel van de Z-as eindschakelaar los en controleer de pictogrammen direct.
(Normaal gesproken, als de kabel is losgekoppeld, moeten beide pictogrammen gesloten blijven.)
Bepaal het testresultaat en de volgende te ondernemen actie.
|
|
Stap A3.1
Koppel de platte kabel voor de Z-as eindschakelaars los op het moederbord en controleer het pictogram op het paneel. Zijn beide pictogrammen gesloten?
- Schakel de machine uit.

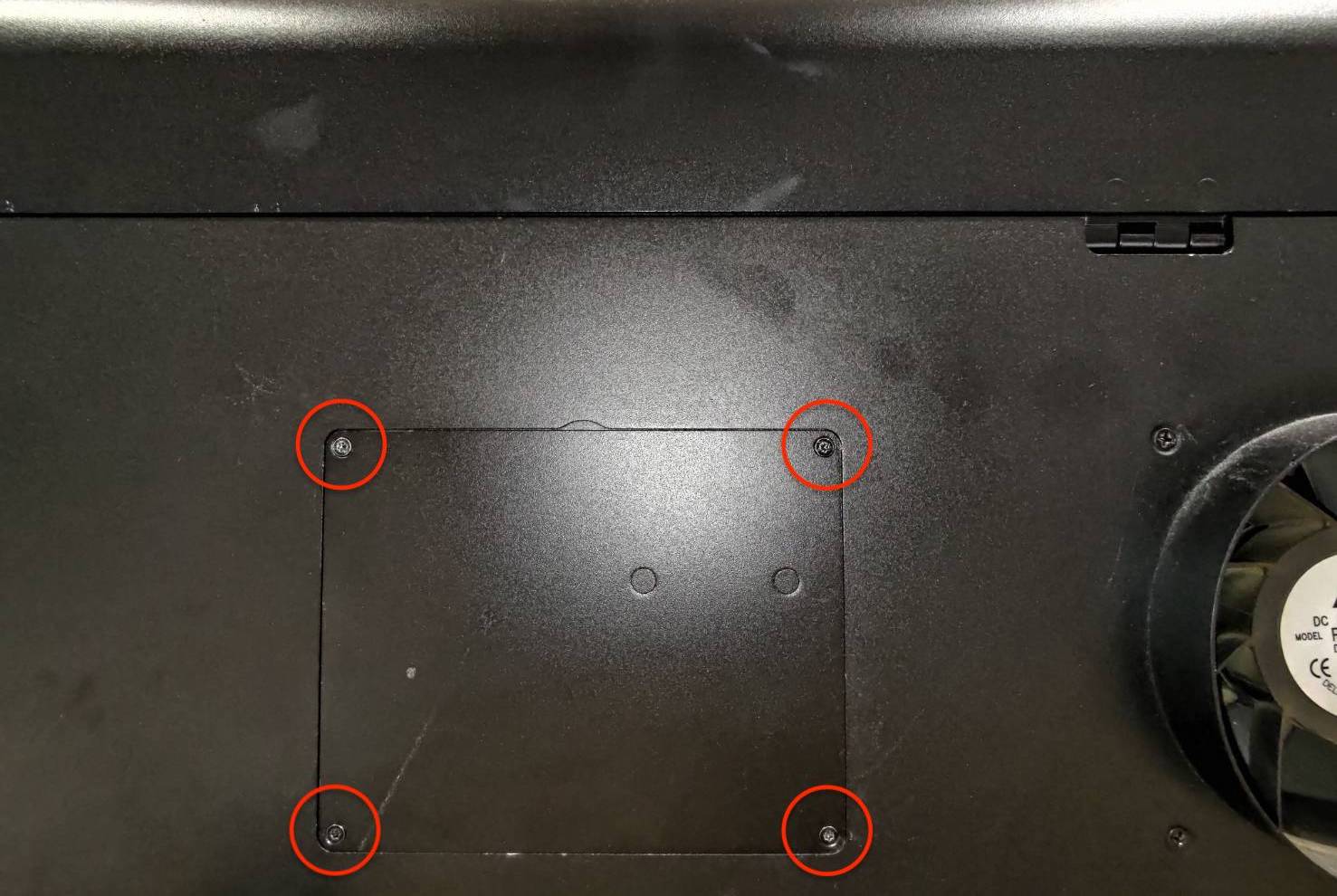

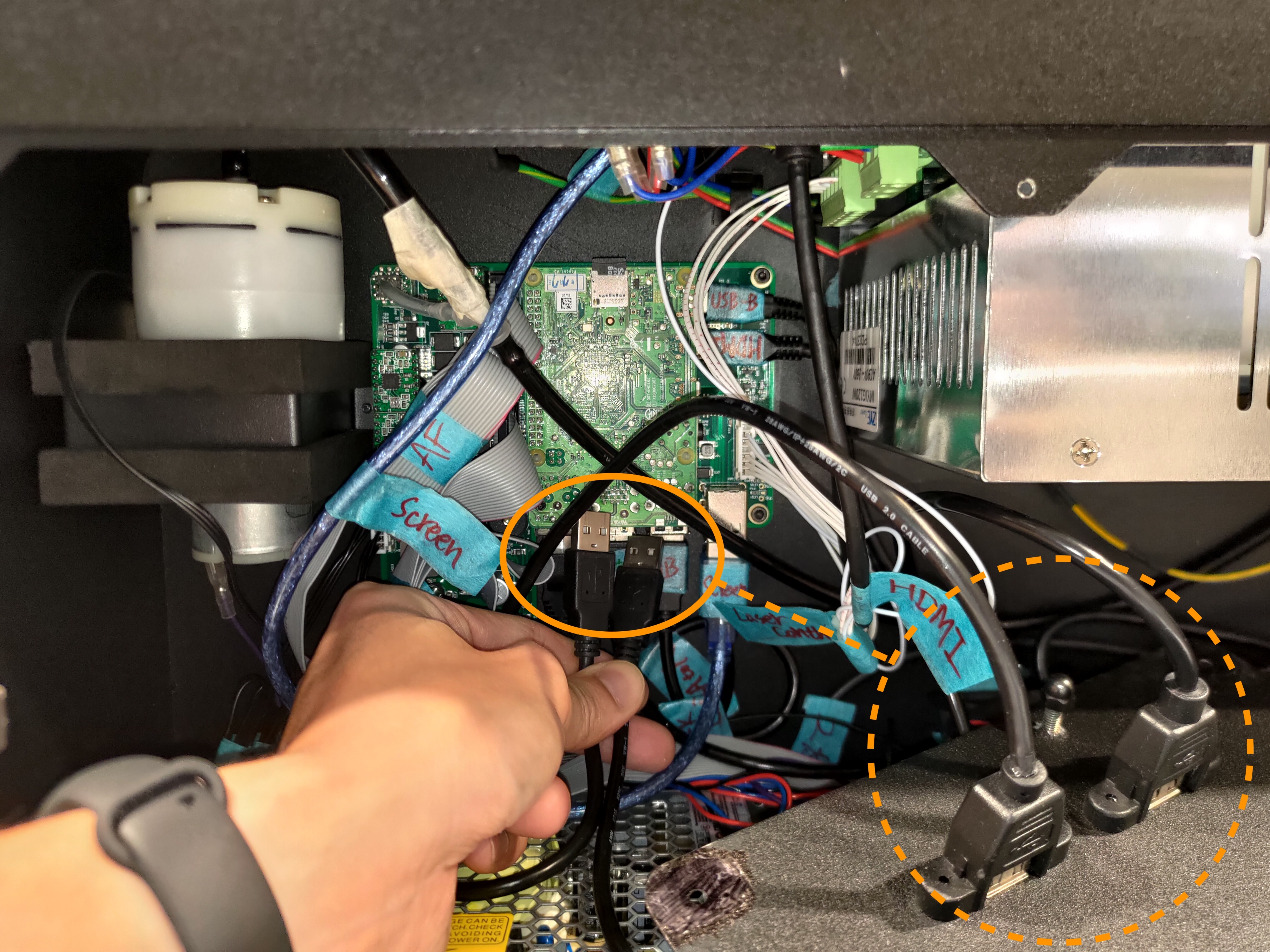

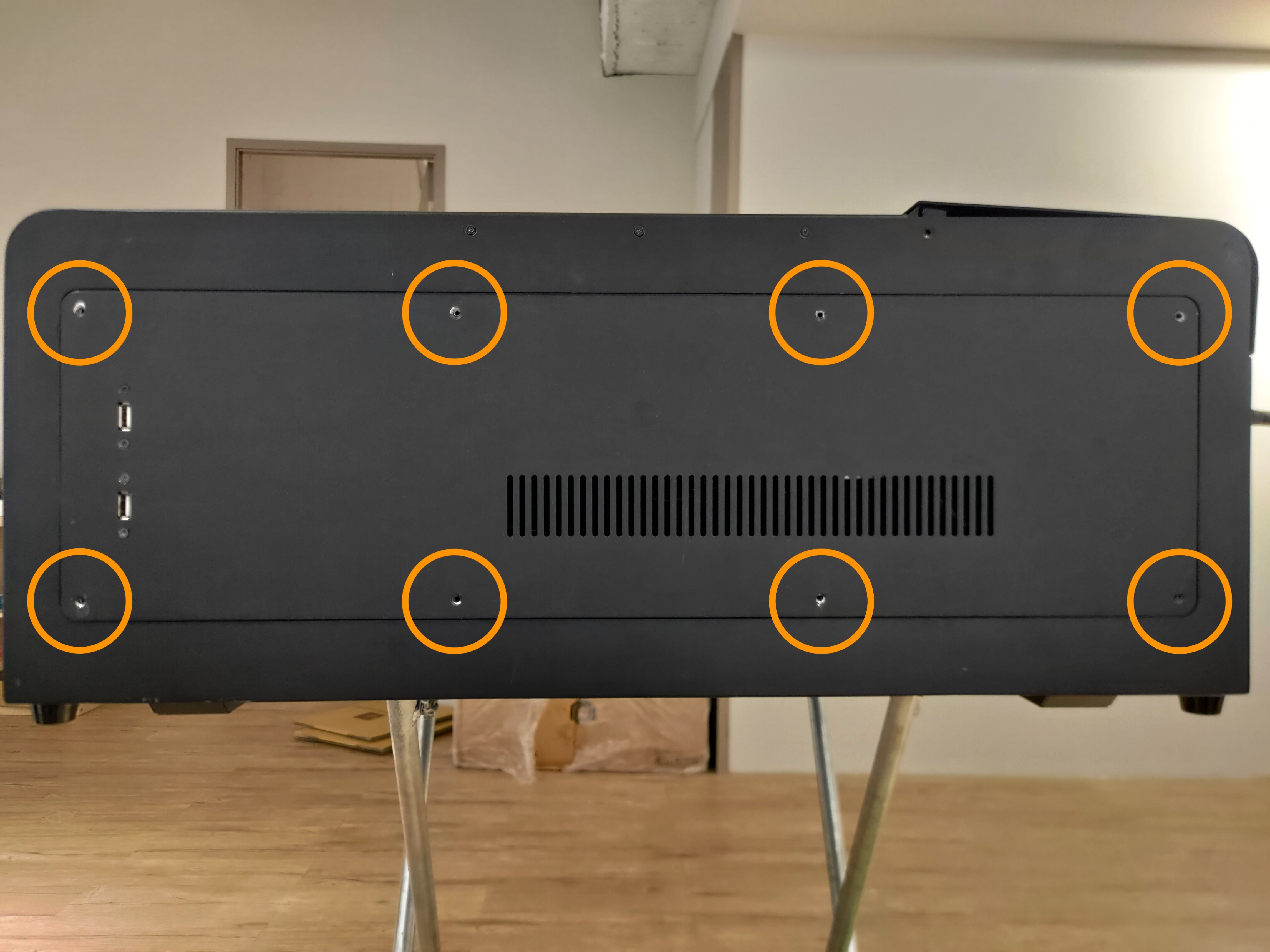

Verwijder de zijkap door deze T8-schroeven los te draaien en koppel de twee USB-verlengkabels los.
(Raadpleeg het diagram als uw PCB-bord niet hetzelfde is als op de foto.)

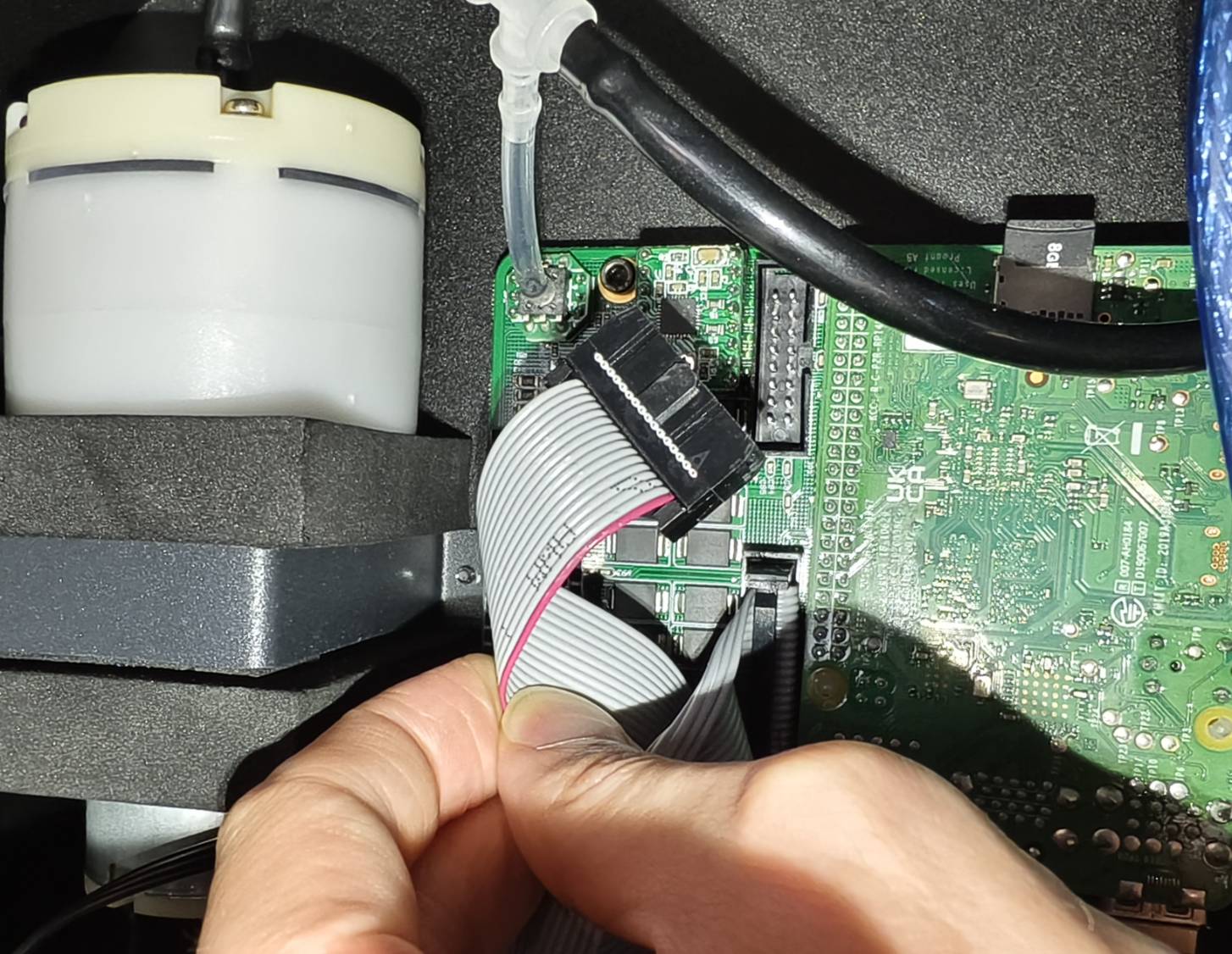

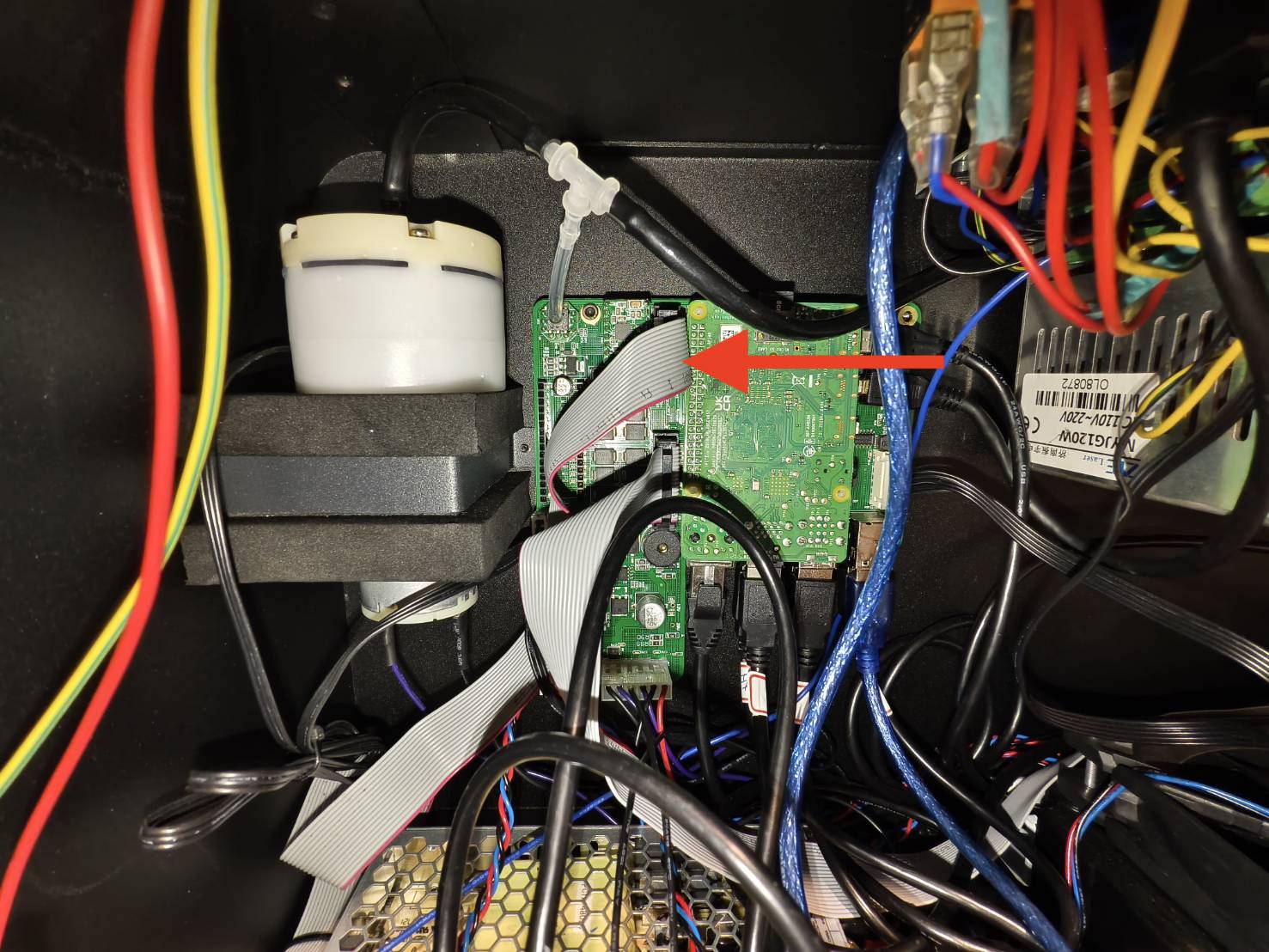

- Koppel de platte kabel voor de Z-as eindschakelaars los.
(Raadpleeg het diagram als uw PCB-bord niet hetzelfde is als op de foto.)
- Schakel de machine in en controleer de pictogrammen. Zijn beide pictogrammen gesloten?
Bepaal het testresultaat en de volgende te ondernemen actie.
|
|
Stap A4
Sluit de kabel van de Z-as eindschakelaar opnieuw aan.
Ga naar "Onderhoud" op het paneel en druk op beide Z-as eindschakelaars om te zien of het pictogram verandert.
Gedragen de bovenste en onderste Z-as eindschakelaarpictogrammen zich normaal op het paneel?
Bepaal het testresultaat en de volgende te ondernemen actie.
|
|
Stap A5
Gebruik een multimeter om te controleren of de Z-as boven- en ondereindschakelaars goed werken.
(Sla deze stap over en neem direct contact op met de klantenservice als er geen multimeter beschikbaar is)
5-30 HEXA - X, Y, Z-as Eindschakelaar Test met Multimeter
Bepaal het testresultaat en de volgende te ondernemen actie.
|
|
Stap B1

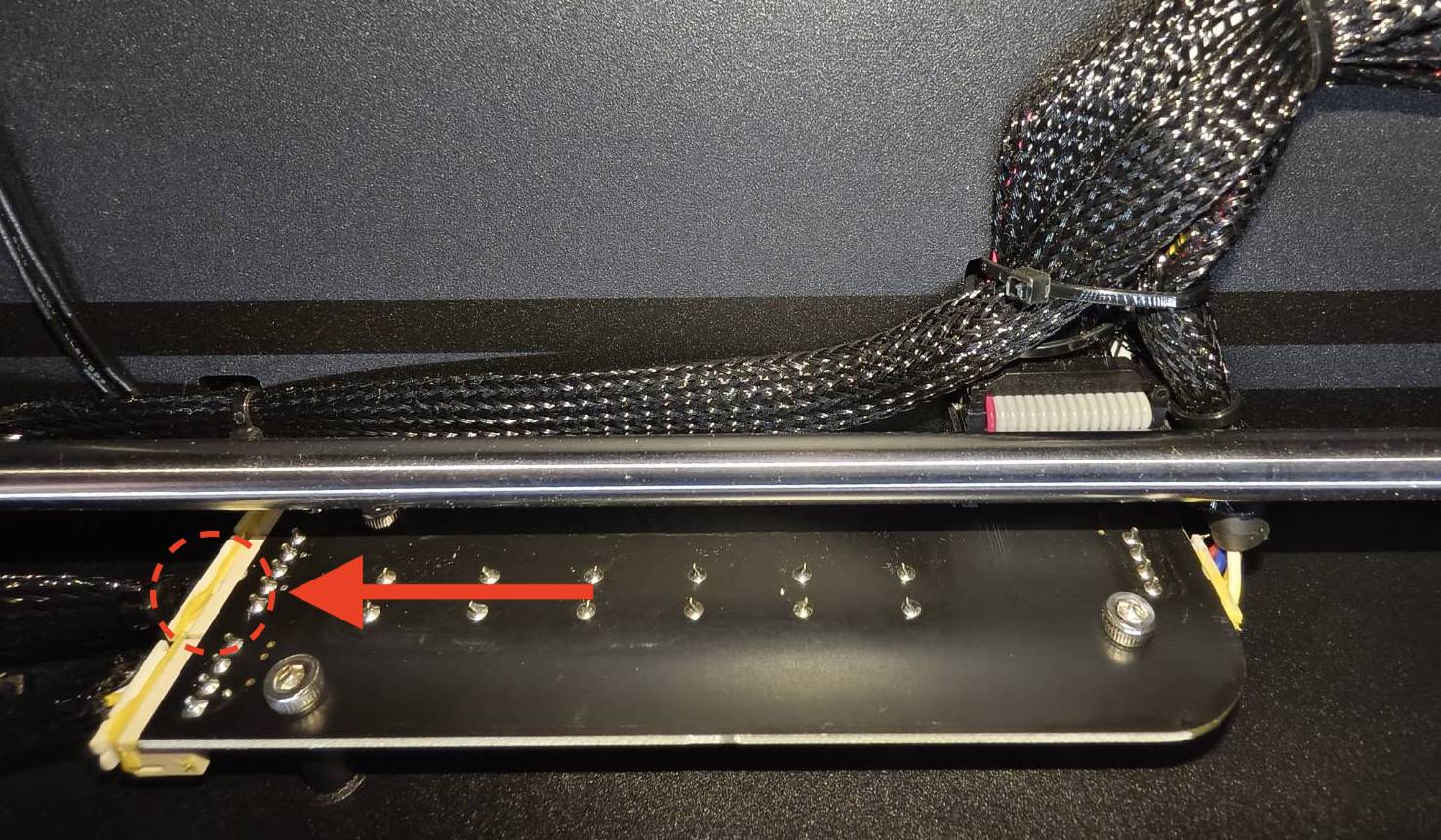

Controleer of beide Z-as boven- en ondereindschakelaars kunnen worden geactiveerd door het platform.

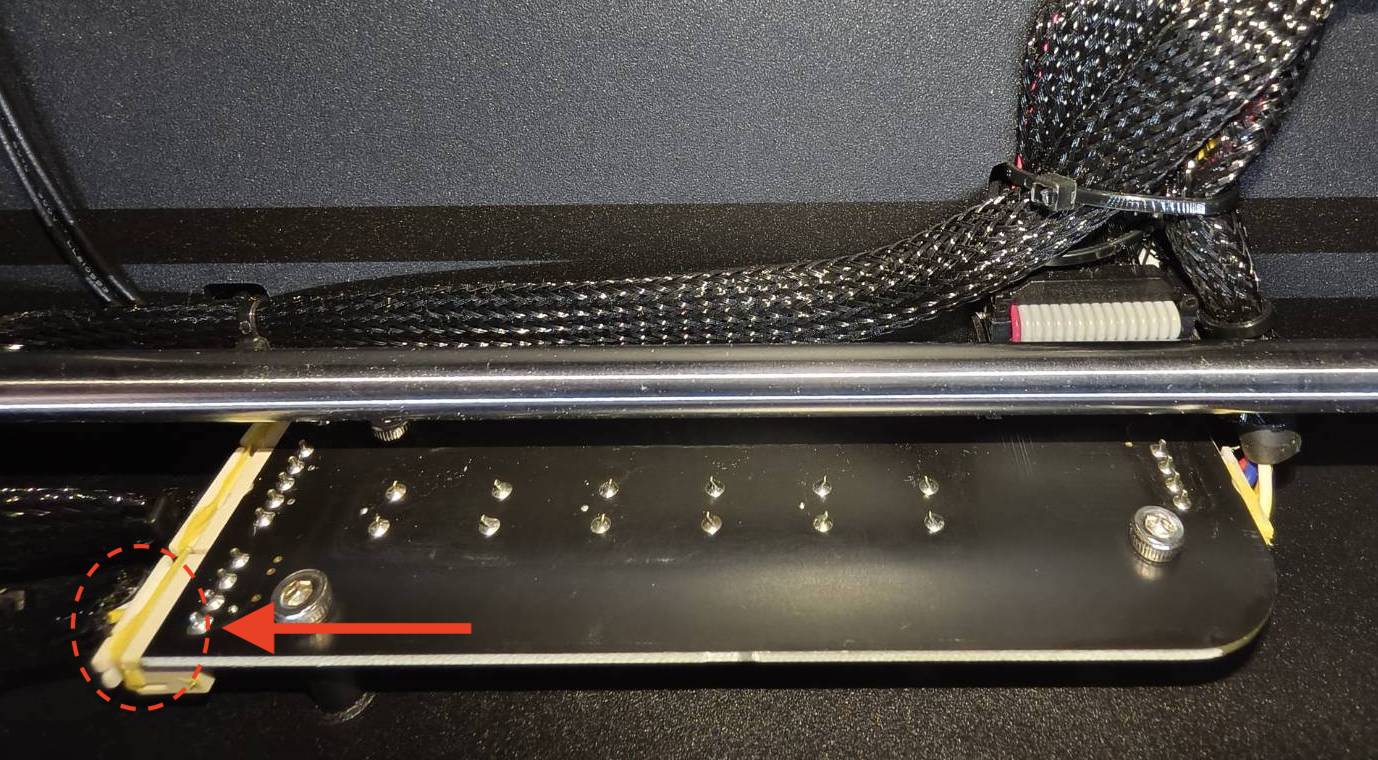

Laat het bed zakken en verhoog het tot de bovenkant om te zien of de Z-as eindschakelaars kunnen worden geactiveerd.
| Goed Voorbeeld - Geactiveerd |
| Slecht Voorbeeld - Niet Geactiveerd |
Bepaal het testresultaat en de volgende te ondernemen actie.
|
|
|
|
Stap B2
Probeer de 4 leidingschroeven te smeren en kijk of het platform kan worden verplaatst.
Raadpleeg het artikel. 4-3 Smeren
Bepaal het testresultaat en de volgende te ondernemen actie.
|
|
Stap B2.1

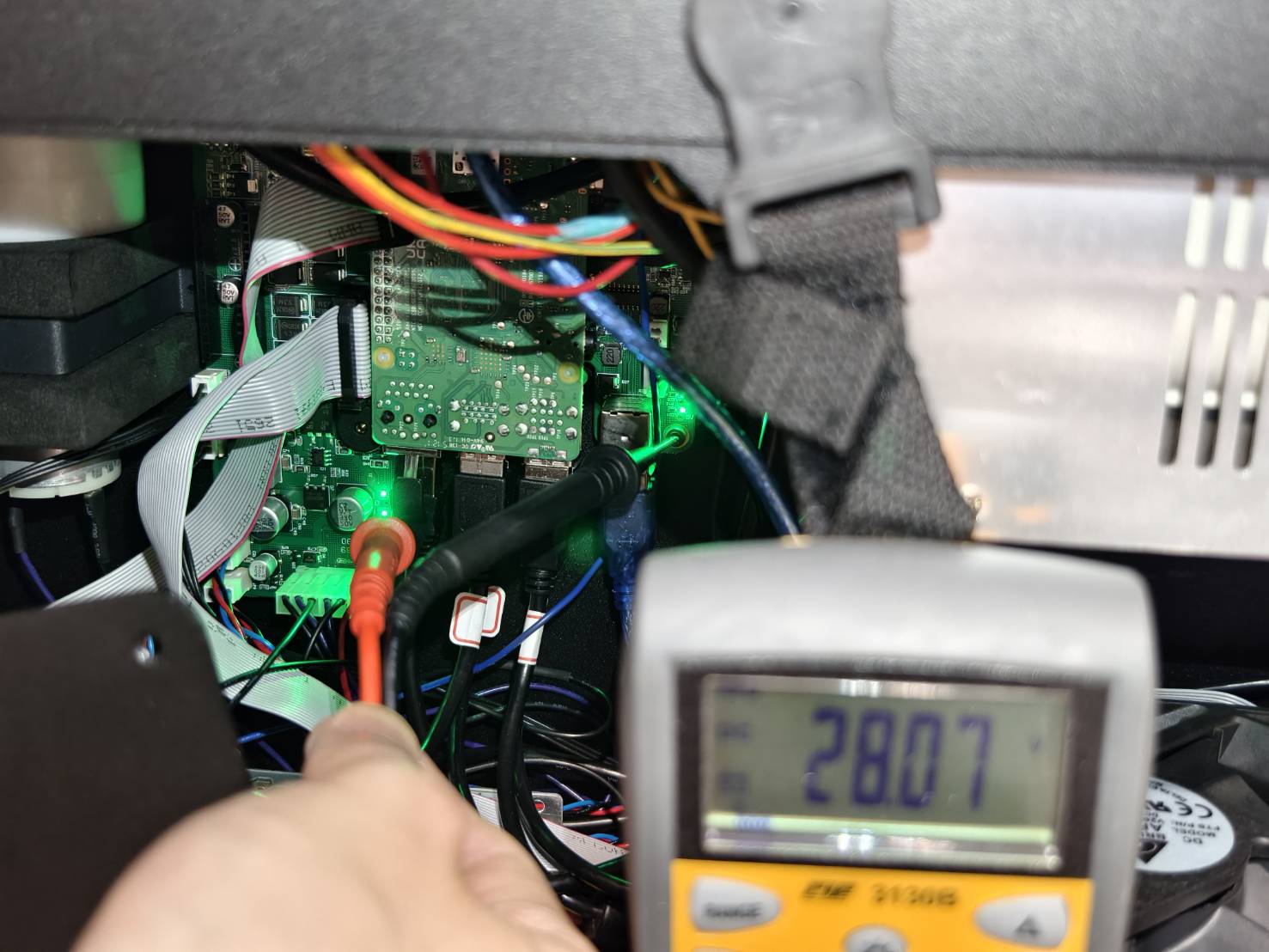

Gebruik een multimeter om de spanning op het moederbord te meten. De spanning moet ongeveer 28V zijn.
(Als er geen multimeter beschikbaar is, sla deze stap dan over en ga naar Stap B3.)
- Schakel de machine uit.
Verwijder de zijkap door deze T8-schroeven los te draaien en koppel de twee USB-verlengkabels los.
(Raadpleeg het diagram als uw PCB-bord niet hetzelfde is als op de foto.)

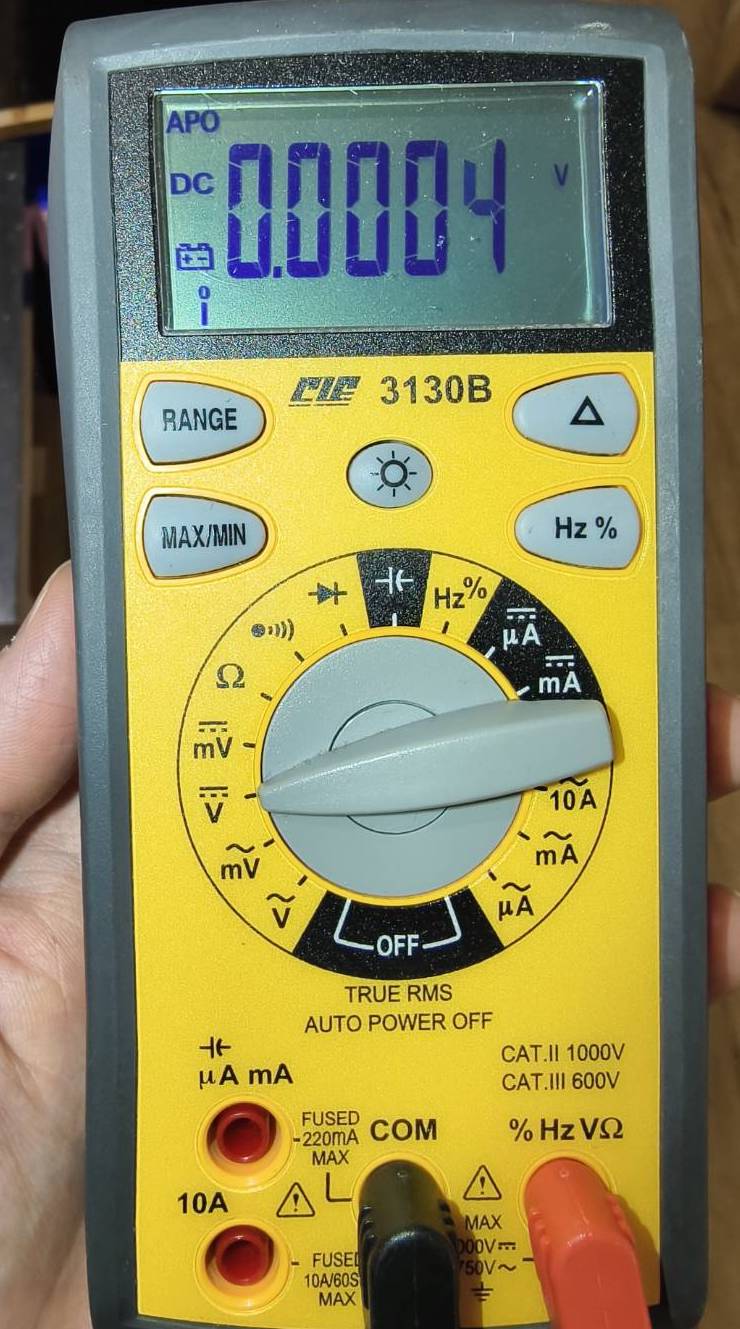

- Zet de multimeter in de DC-meetmodus.

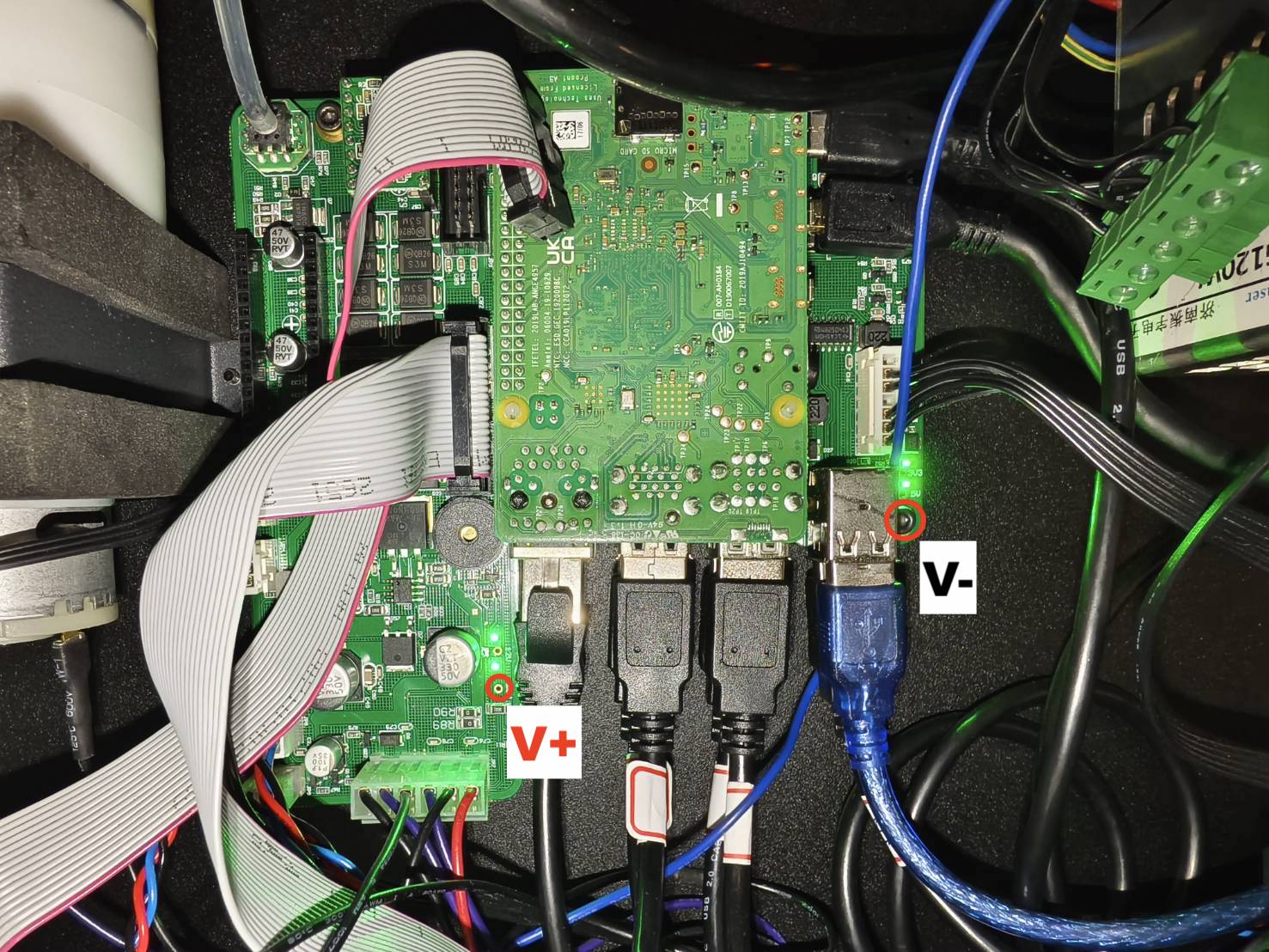

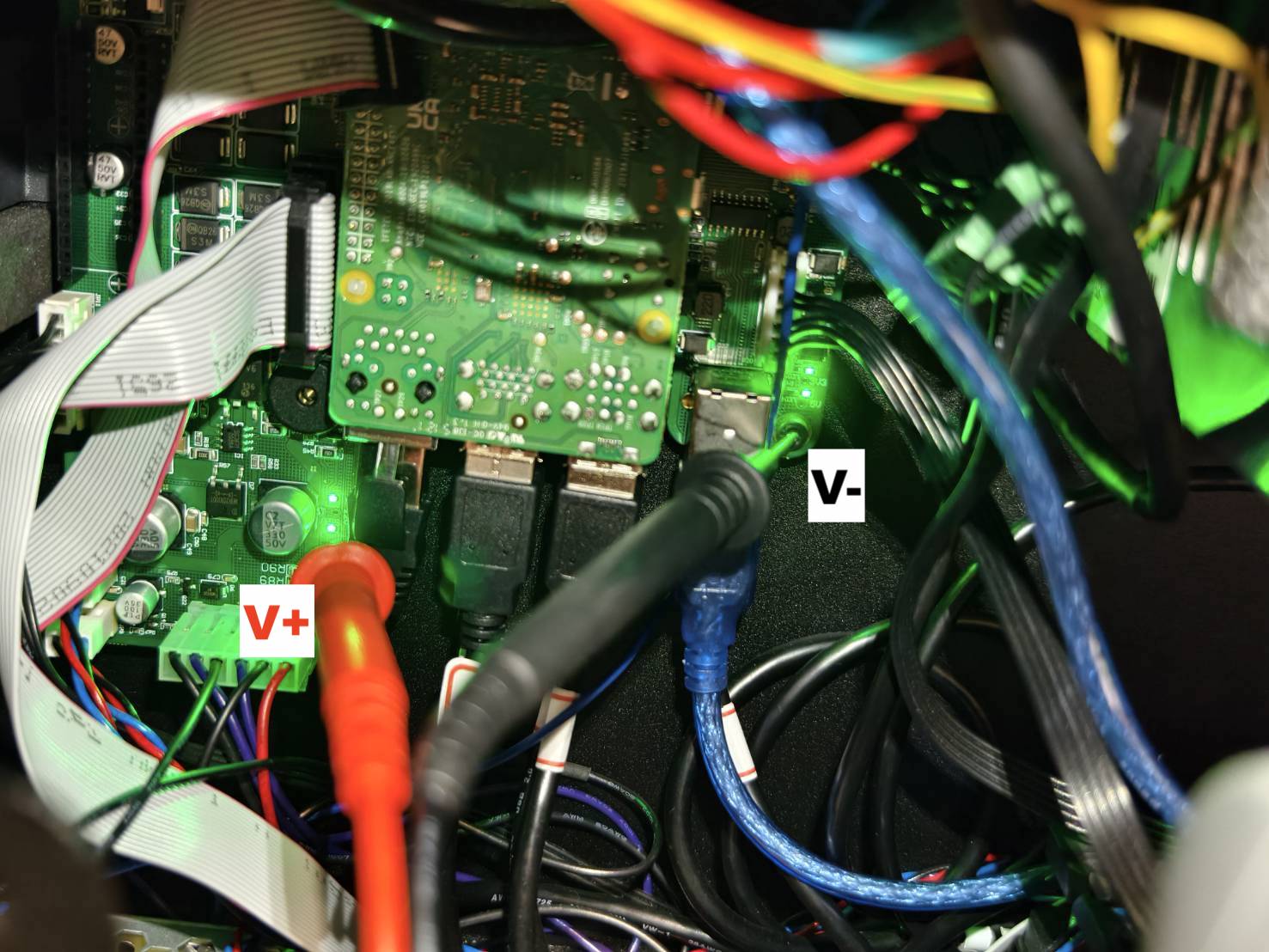

- Zoek de meetpunten.

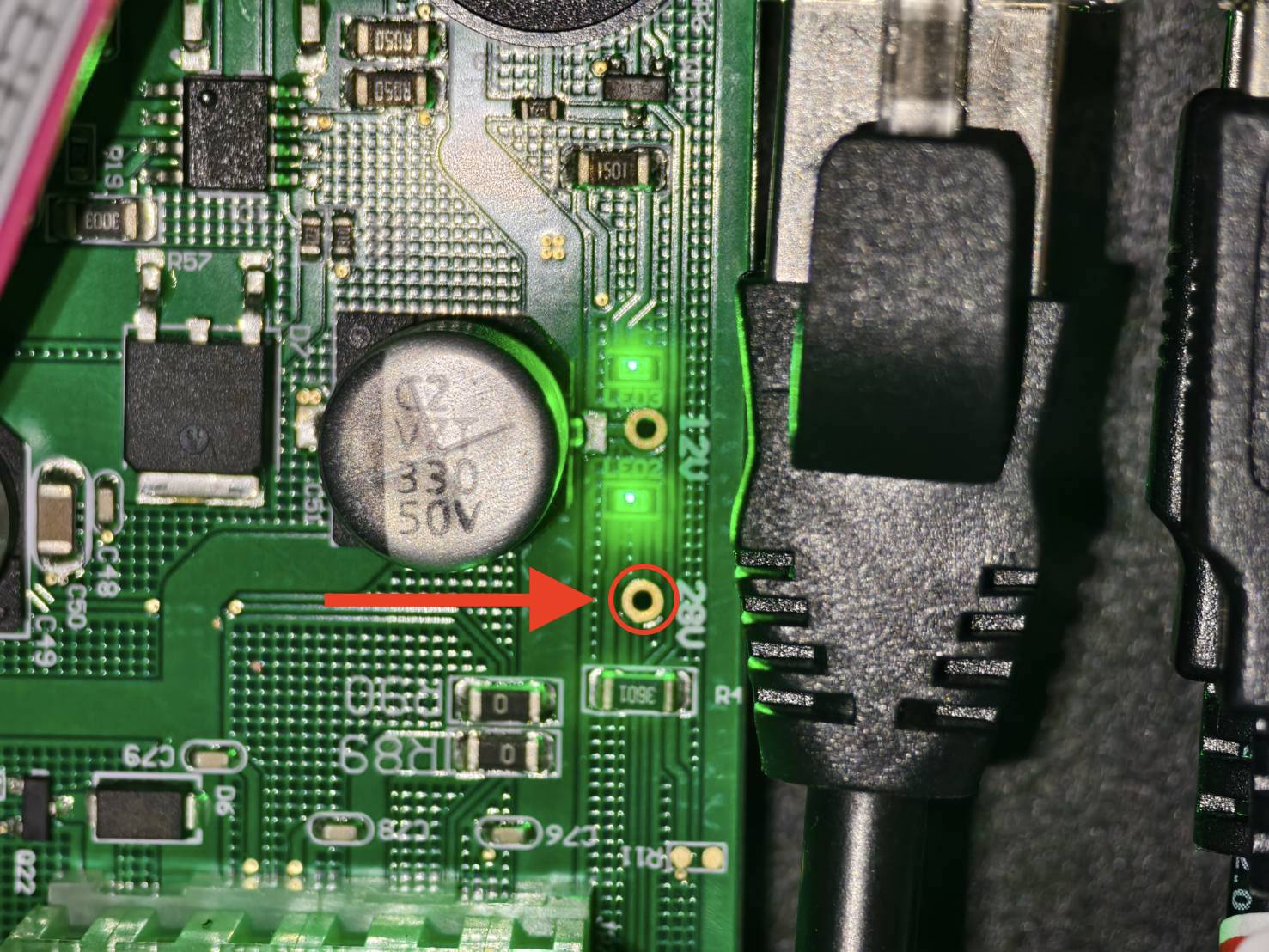

De V+ sonde maakt contact met het kleine bronzen gaatje dicht bij de linksonder groene
De V- sonde maakt contact met de rechtsonder zeskantschroef in het zwart.
Bepaal het testresultaat en de volgende te ondernemen actie.
|
|
Stap B3
Koppel de volgende kabels los en sluit ze opnieuw aan. Probeer daarna het platform te laten zakken en te verhogen.
- De platte lintkabel op het moederbord.
(Raadpleeg het diagram als uw PCB-bord niet hetzelfde is als op de foto.)

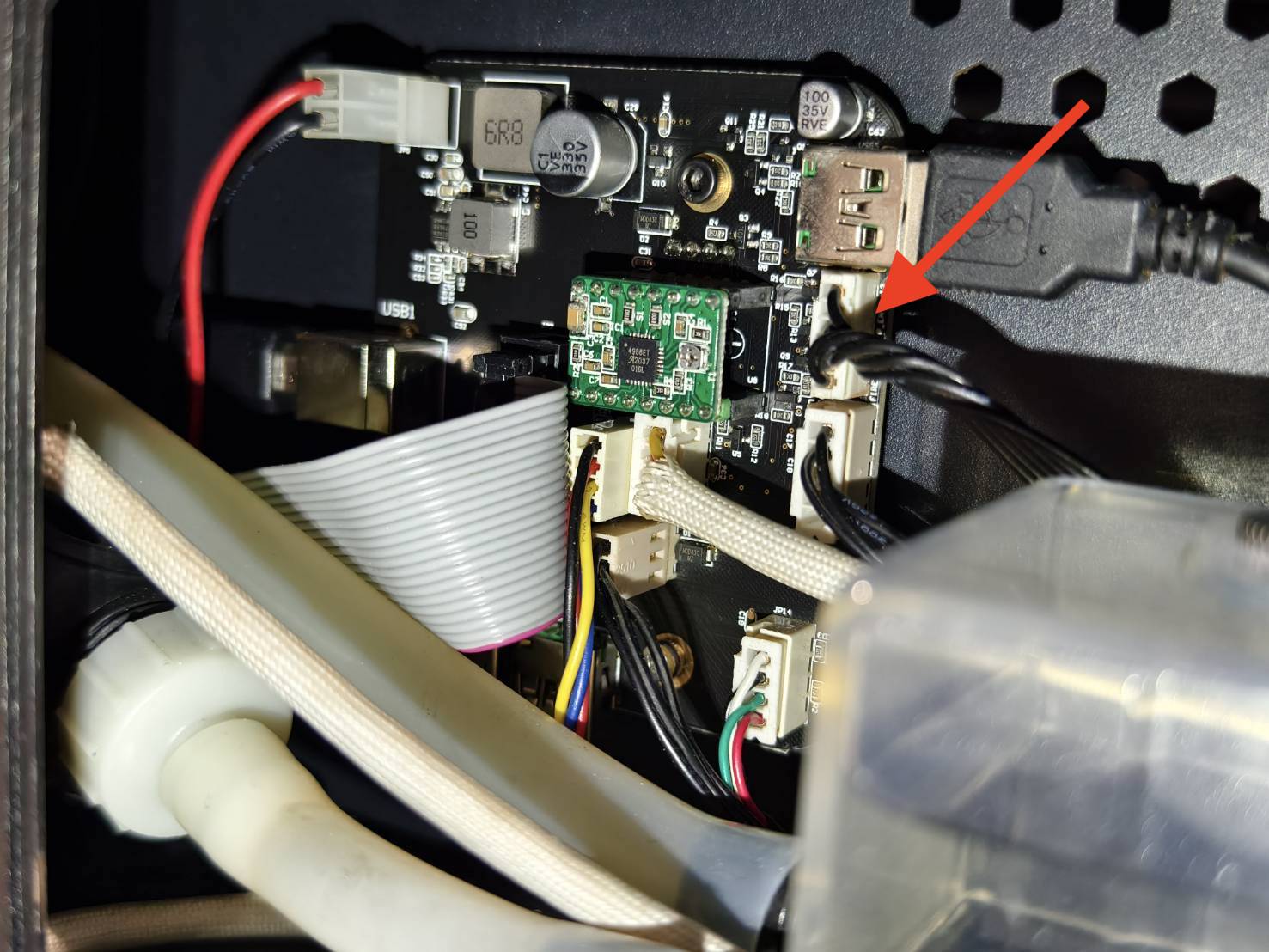

- De kabel van de Z-as motor op de AF-knoppenkaart.
Bepaal het testresultaat en de volgende te ondernemen actie.
|
|
|
Stap C1
Controleer of de sonde vastzit door de machine uit en aan te zetten.
Start de machine opnieuw op en de autofocus-sonde moet automatisch twee keer naar buiten komen.
Bepaal het testresultaat en de volgende te ondernemen actie.
|
|
|
Stap C1.1

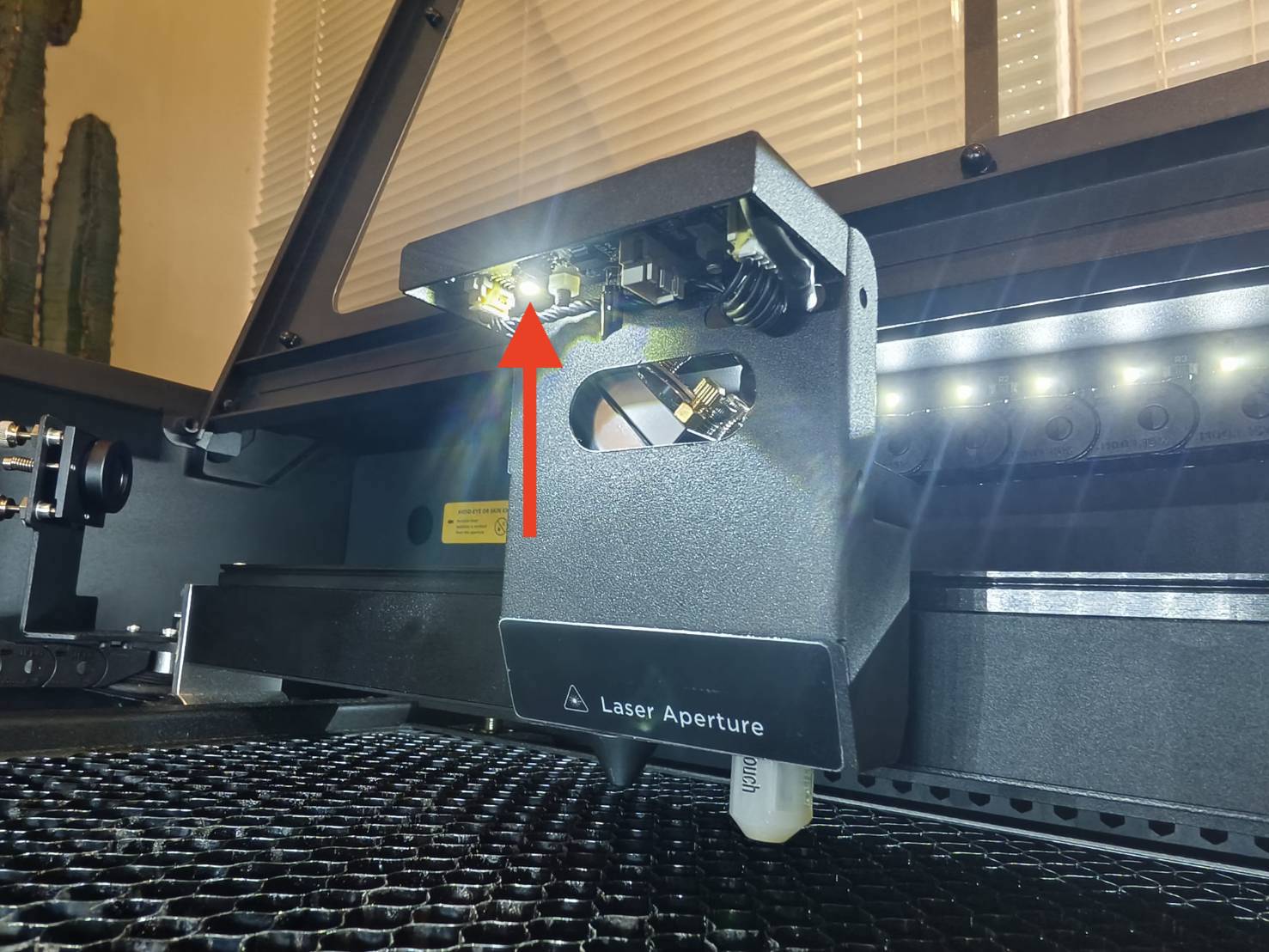

Controleer of het LED-lampje van de camera brandt wanneer de machine aan staat.
Bepaal het testresultaat en de volgende te ondernemen actie.
|
|
Stap C1.2
Sluit de volgende kabels opnieuw aan. Controleer daarna of de sonde omhoog komt bij het inschakelen van de machine.

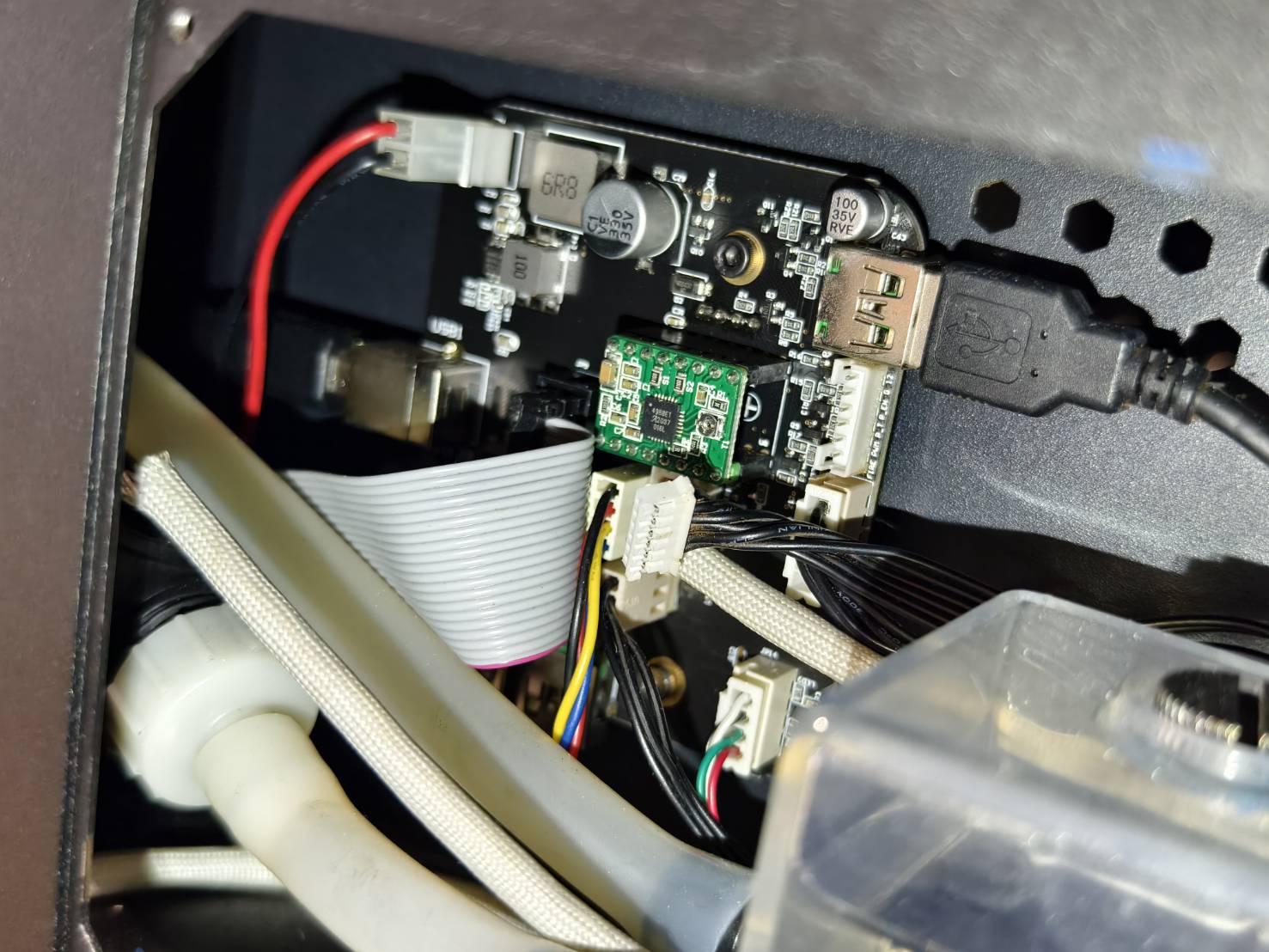

- De 6-pins kabel op de plotterkaart. (De achterkap moet worden verwijderd met een T8 schroevendraaier.) (Raadpleeg de diagram als uw PCB-bord niet hetzelfde is als op de foto.)

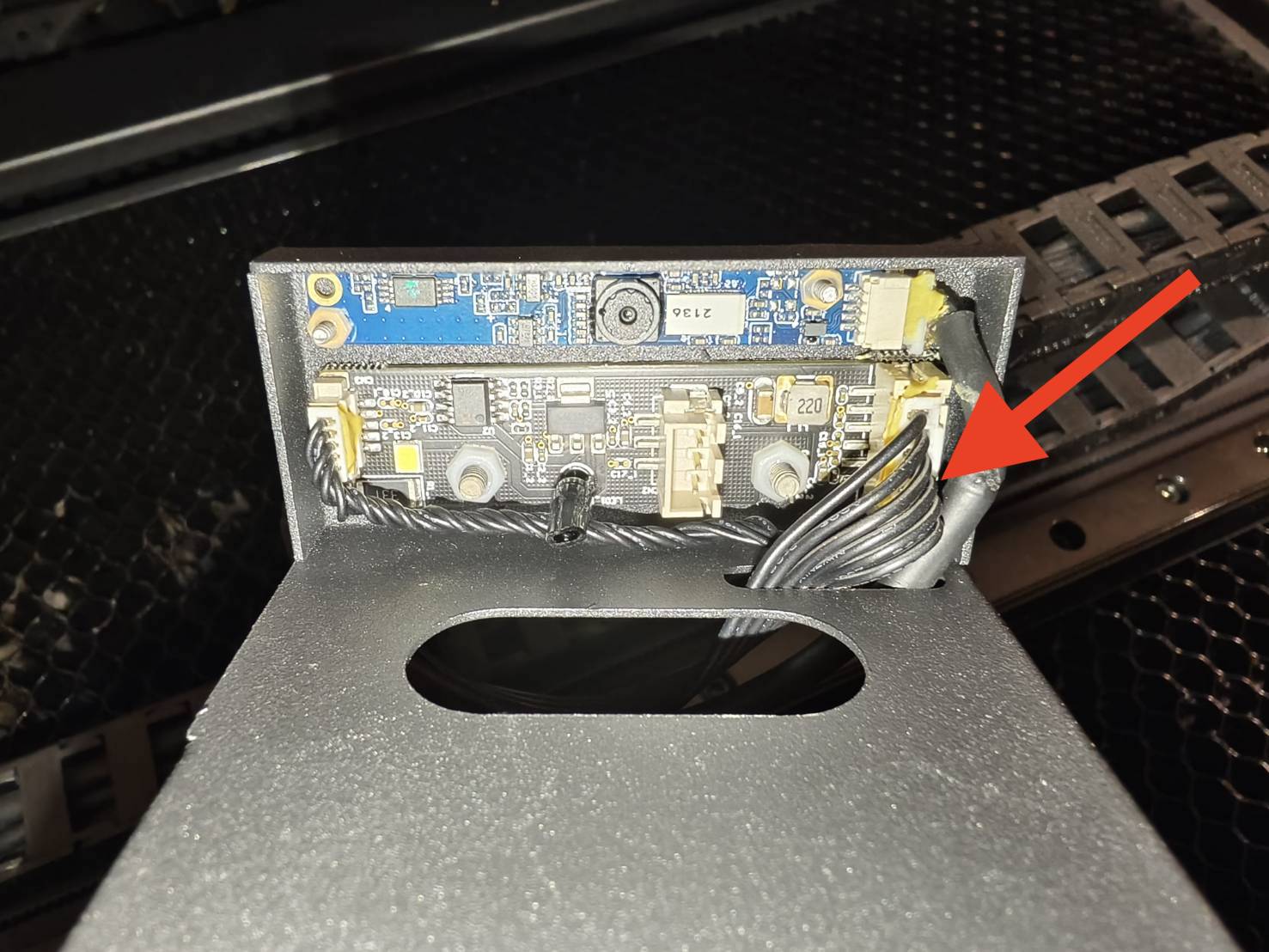

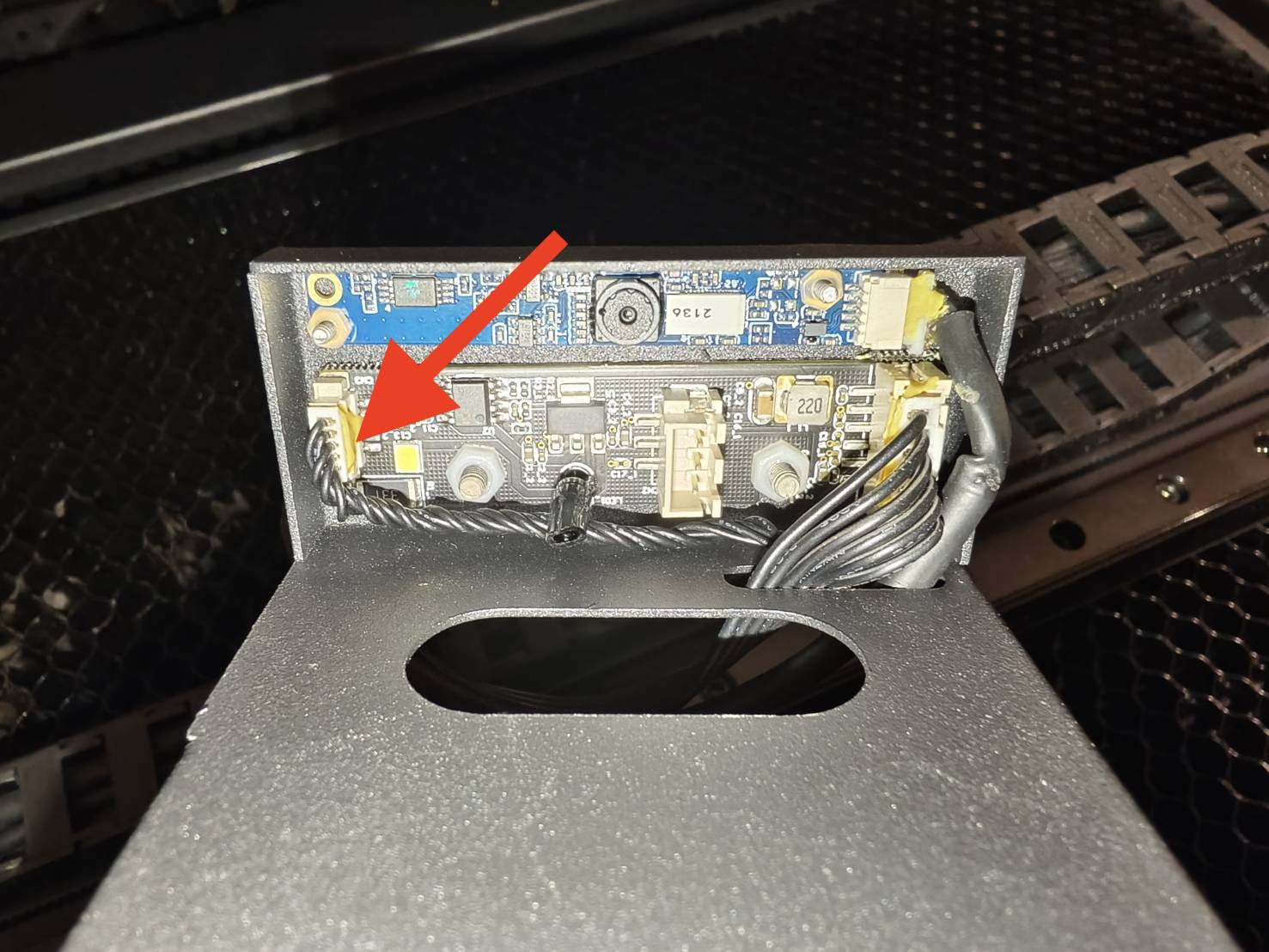

- De 6-pins kabel op de Camera LED-kaart op de laserkop.

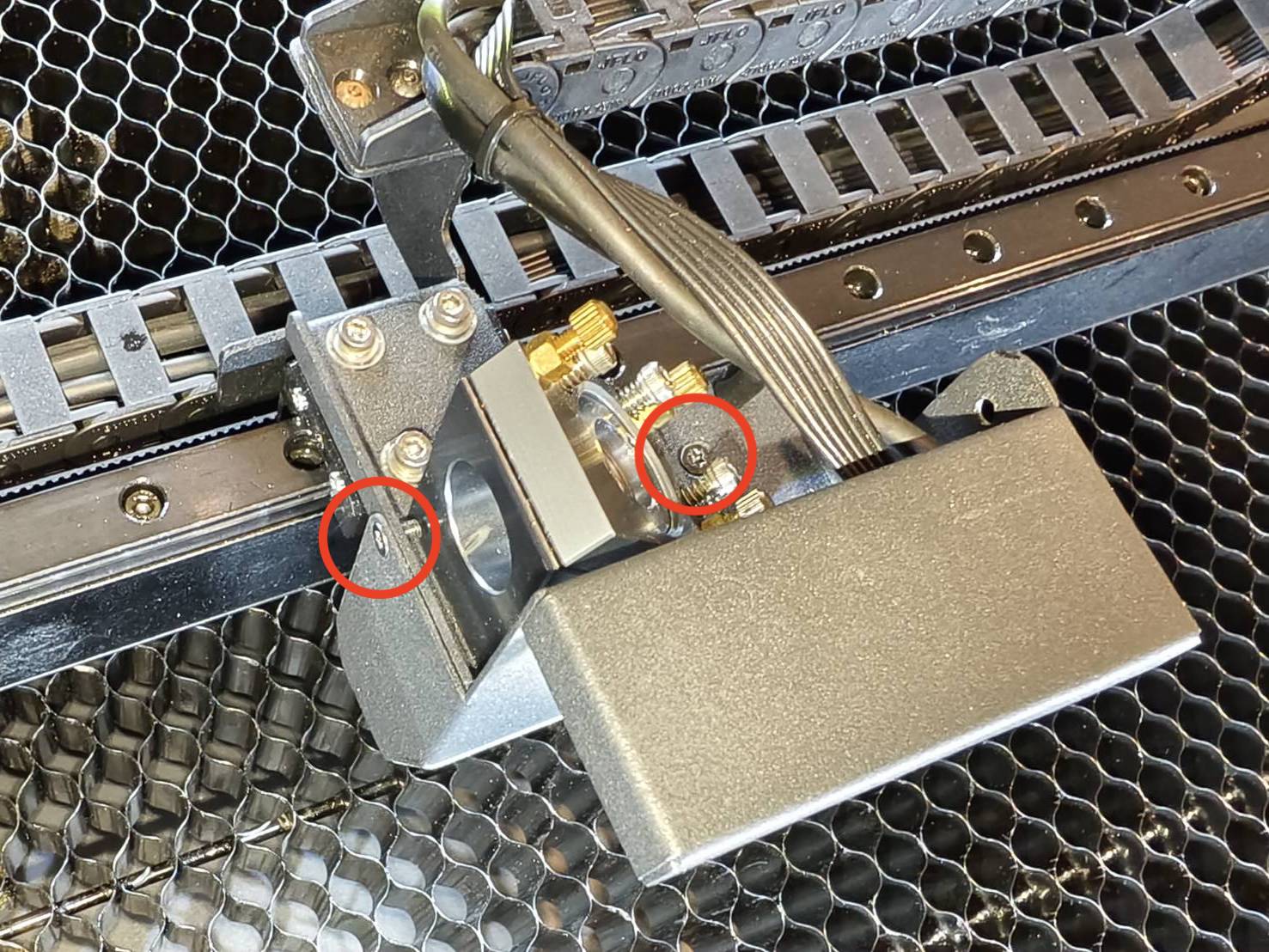

(Het schild van de laserkop moet worden verwijderd met een T8 schroevendraaier.)
Bepaal het testresultaat en de volgende te ondernemen actie.
|
|
Stap C1.3

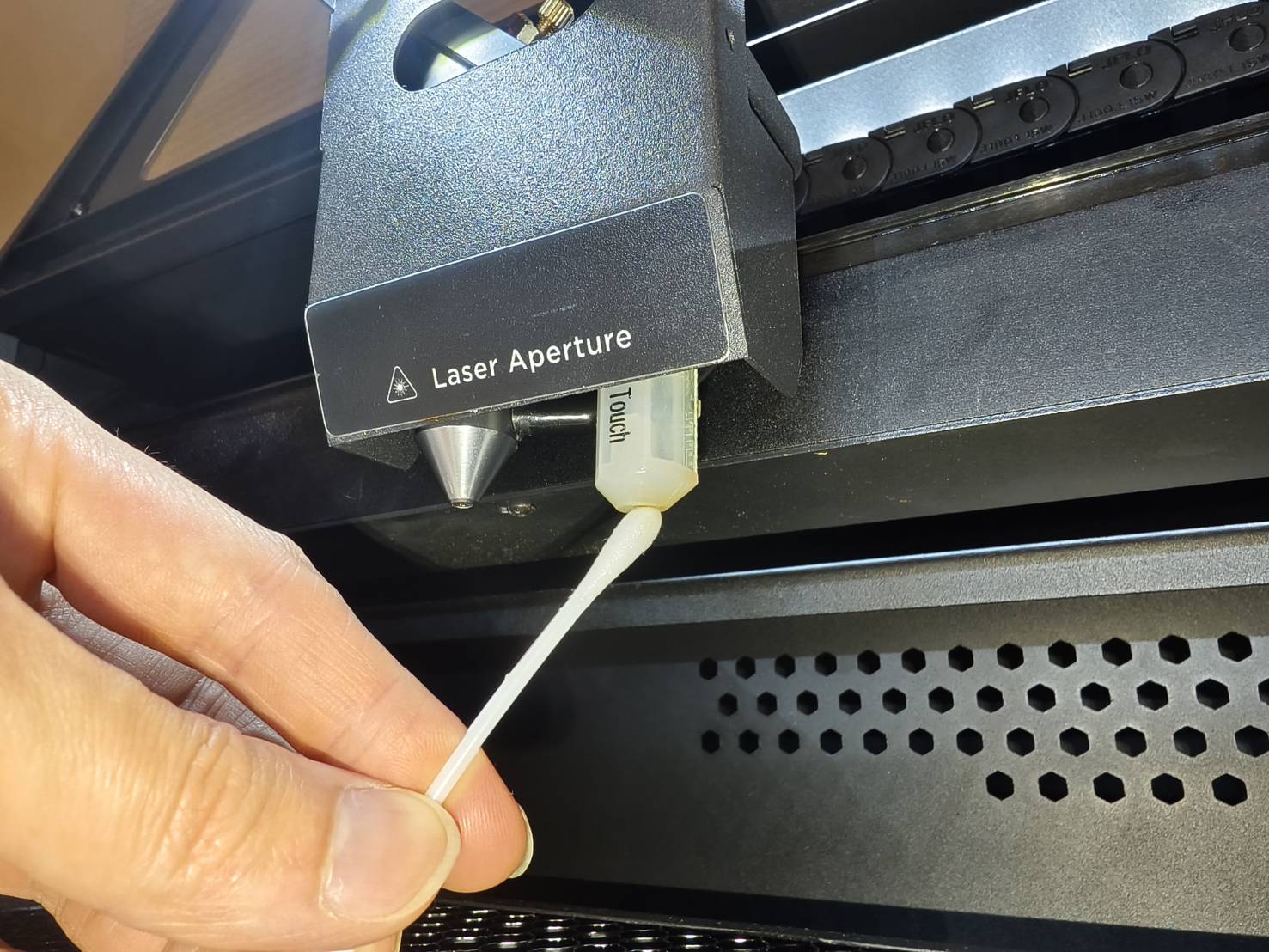

Gebruik een wattenstaafje met alcohol om de punt van de autofocus-module schoon te maken.
Na het reinigen, probeer de machine uit en aan te zetten om te zien of de sonde naar buiten komt.
Bepaal het testresultaat en de volgende te ondernemen actie.
|
|
Stap C1.4
Sluit de volgende kabels opnieuw aan. Controleer daarna of de sonde omhoog komt bij het inschakelen van de machine.
- De 6-pins kabel op de plotterkaart. (De achterkap moet worden verwijderd met een T8 schroevendraaier.) (Raadpleeg de diagram als uw PCB-bord niet hetzelfde is als op de foto.)
- De 6-pins kabel op de Camera LED-kaart op de laserkop.
(Het schild van de laserkop moet worden verwijderd met een T8 schroevendraaier.)

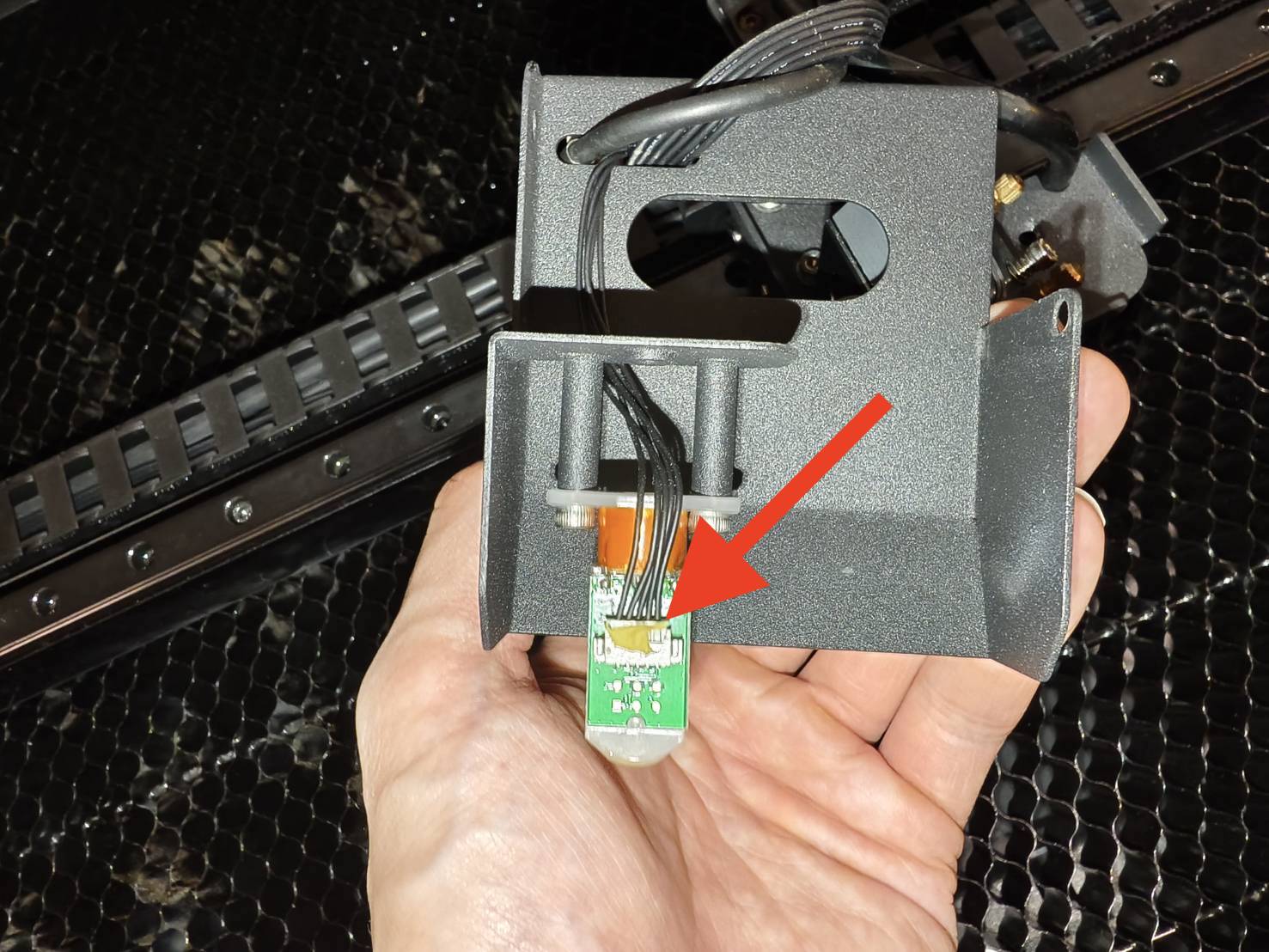

- De 5-pins kabel op de Camera LED-kaart en de autofocusmodule.
Bepaal het testresultaat en de volgende te ondernemen actie.
|
|
Stap C1.5
Flash de SD-kaart opnieuw en kijk of de sonde naar buiten komt bij het inschakelen van de machine.
Raadpleeg het artikel, 5-24 HEXA - SD-kaart opnieuw flashen.
Bepaal het testresultaat en de volgende te ondernemen actie.
|
|
Stap C2

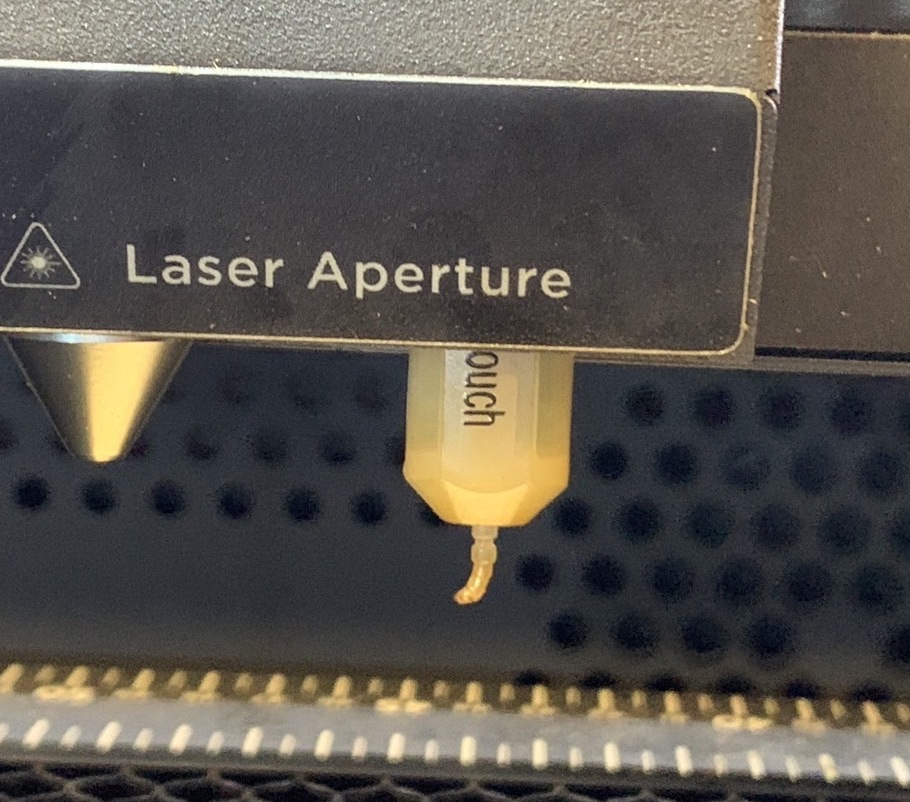

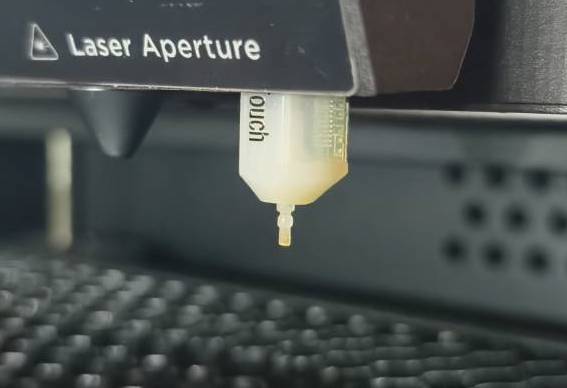

Plaats een materiaal in het werkgebied en druk tweemaal op de "AF"-knop om te zien of de autofocus werkt en of de vorm van de sonde normaal is.
| Controleer de vorm - Goed voorbeeld |
| Controleer de vorm - Slecht voorbeeld |
Bepaal het testresultaat en de volgende te ondernemen actie.
|
|
|
|
Stap C3
Sluit de volgende kabels opnieuw aan. Controleer daarna of het probleem zich blijft voordoen.
- De 6-pins kabel op de plotterkaart. (De achterkap moet worden verwijderd met een T8 schroevendraaier.) (Raadpleeg de diagram als uw PCB-bord niet hetzelfde is als op de foto.)
- De 6-pins kabel op de Camera LED-kaart op de laserkop.
(Het schild van de laserkop moet worden verwijderd met een T8 schroevendraaier.)
- De 5-pins kabel op de Camera LED-kaart en de autofocusmodule.
Bepaal het testresultaat en de volgende te ondernemen actie.
|
|
Neem contact op met de klantenservice
- Volg de instructies in de onderstaande link om een probleem correct te melden aan uw lokale wederverkoper of FLUX-ondersteuning. [Neem contact op met de klantenservice]
*De verzamelde informatie, zoals foto's of video's die het probleem van uw machine in dit artikel laten zien, moeten worden gedeeld met de wederverkoper of FLUX-ondersteuning.
#END
