#912 Abnormale branddetectie

FLUX Support Team
  • Bijgewerkt



Mogelijke oorzaken:

  1. Het omgevingslicht of zonlicht wordt weerkaatst door het materiaal en activeert de sensor.
  2. Het systeem faalt (Firmware opnieuw updaten, fabrieksinstellingen herstellen of SD-kaart opnieuw flashen.)
  3. De sensor of kabel van de branddetectie is defect.
  4. Het moederbord/MB/moederbord functioneert niet goed.



Stap 1

Controleer of de sensor een rubberen dop heeft of dat de sensor beschadigd, verbogen of gesmolten is.

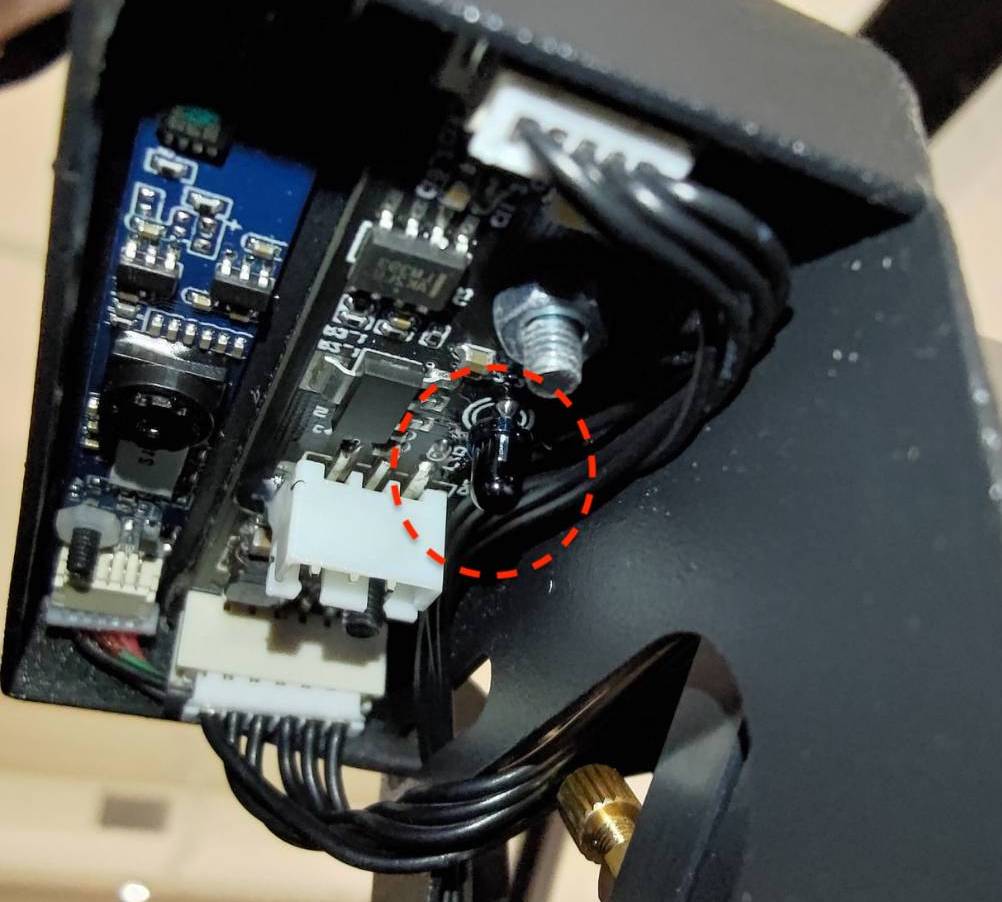

Goed voorbeeld - Recht met dop en geen schade

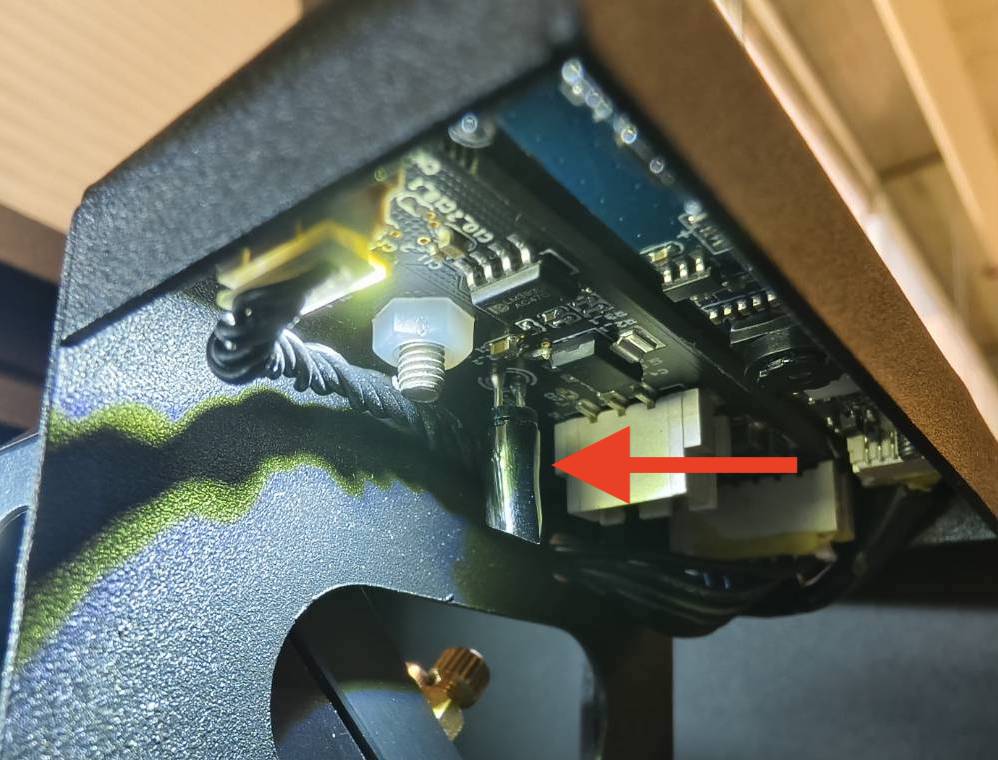

Slecht voorbeeld - Verbogen

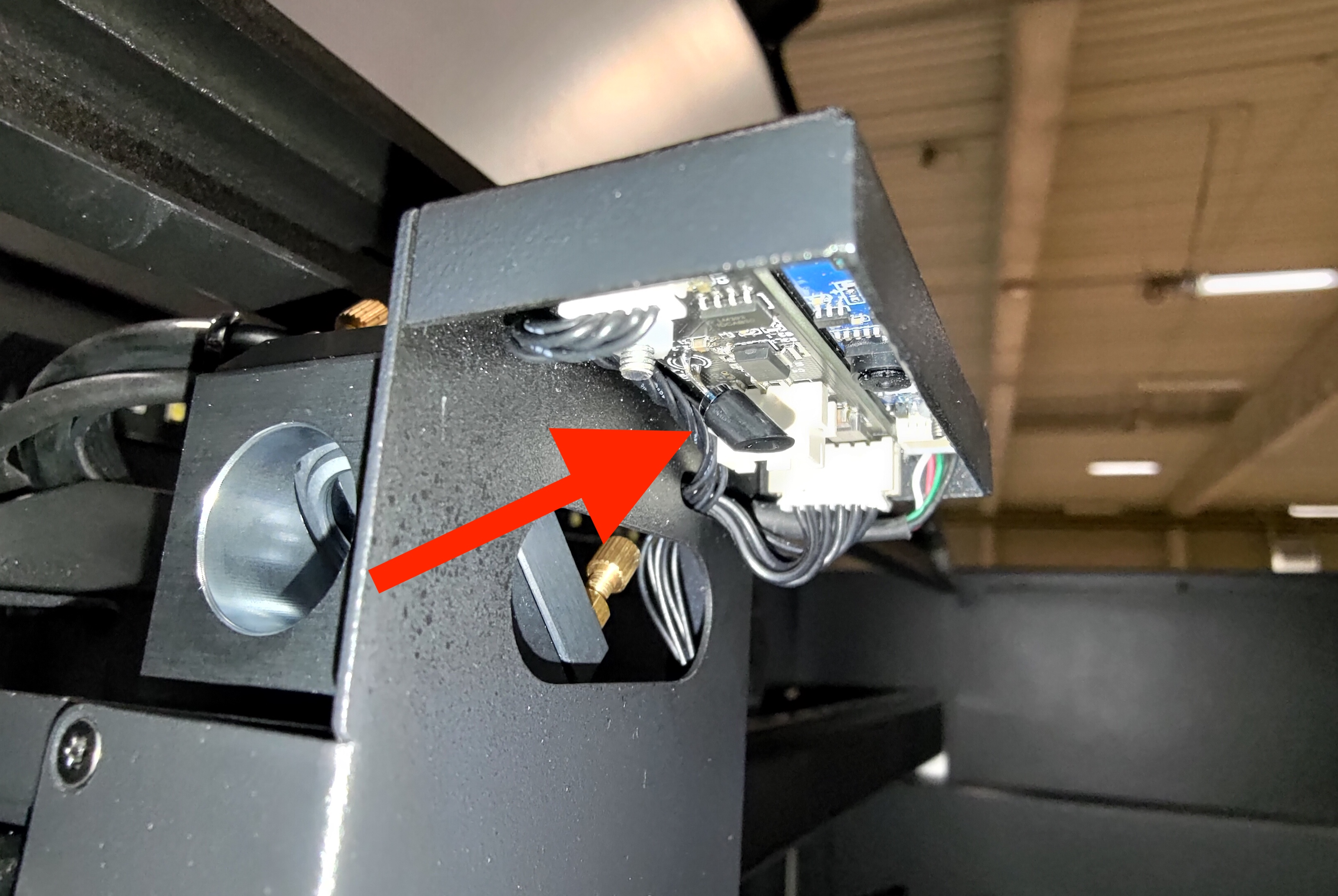

Slecht voorbeeld - Sensordop ontbreekt

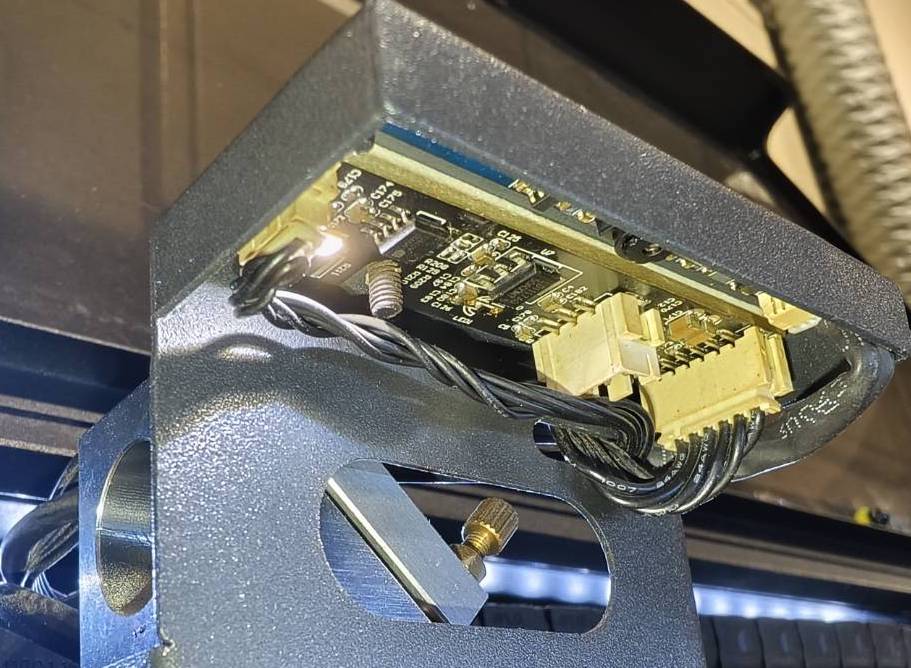

Slecht voorbeeld - De sensor ontbreekt



Bepaal het testresultaat en de volgende te ondernemen actie.

  • De sensor ziet er goed uit >> Stap 2



Stap 2

Verwijder al het materiaal uit het werkgebied, schakel het omgevingslicht uit, sluit de gordijnen of gebruik een deken of bord om te voorkomen dat een externe lichtbron de sensor activeert.
Controleer de waarde van de vlamsensor op het paneel.

  • Waarde 0-100 = Sensor is niet geactiveerd.
  • Waarde 1000 of hoger = Sensor is geactiveerd.



Bepaal het testresultaat en de volgende te ondernemen actie.

  • De waarde is 0-100 >> De machine heeft geen probleem
    • Mogelijke oorzaak:
      1. De omgevingslichtbron of het zonlicht werd gereflecteerd door het materiaal en activeerde de sensor.
  • De waarde is 1000 of hoger >> Stap 3



Stap 3

Flash de SD-kaart opnieuw en controleer de waarde van de vlamsensor opnieuw.
Verwijzend naar het artikel, 5-24 HEXA - SD-kaart opnieuw flashen.



Bepaal het testresultaat en de volgende te ondernemen actie.

  • De waarde is 0-100 >> Probleem opgelost
    • Mogelijke oorzaak:
      1. Het systeem is mislukt
  • De waarde is 1000 of hoger >> Stap 4



Stap 4

Schakel de machine uit om de grijze lintkabel los te koppelen en controleer de waarde van de vlamsensor opnieuw.

  • Schakel de machine uit.
    Verwijder de zijkap door deze T8-schroeven los te draaien en koppel de twee USB-verlengkabels los.
    (Raadpleeg het diagram als uw printplaat niet hetzelfde is als op de foto.)

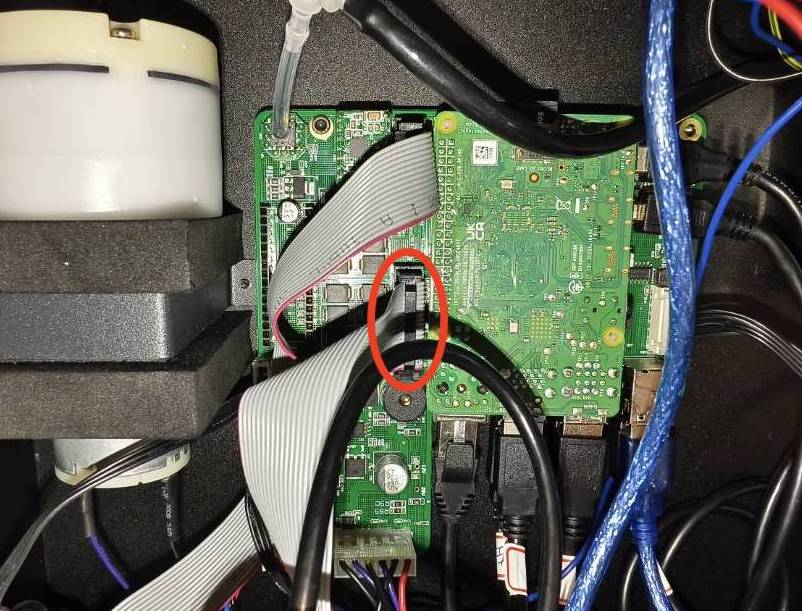

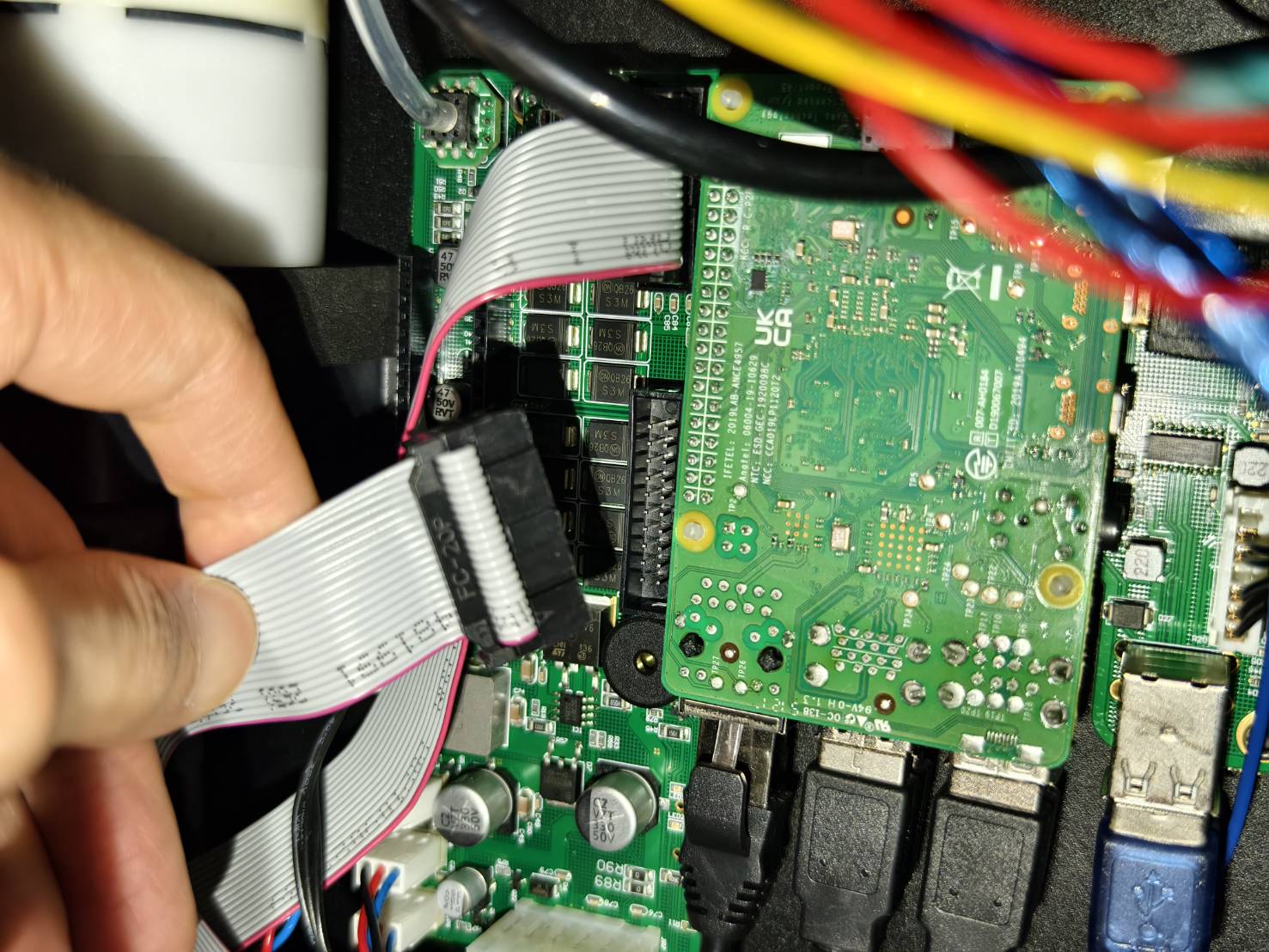

  • Koppel de lintkabel los.
    (Raadpleeg het     diagram als uw printplaat niet hetzelfde is als op de foto.)



  • Schakel de machine in en controleer de vlamwaarde.


Bepaal het testresultaat en de volgende te ondernemen actie.

  • De waarde is 0-100 >> Neem contact op met de klantenservice
    • Mogelijke oorzaak:
      1. De vlamsensor is defect
      2. De 6-pins kabel voor de vlamsensor is defect (minder waarschijnlijk)
      3. De lintkabel is defect (minder waarschijnlijk)
      4. De plotter is defect (minder waarschijnlijk)



Neem contact op met de klantenservice

*De verzamelde informatie, zoals foto's of video's die het probleem van uw machine in dit artikel tonen, zullen gedeeld moeten worden met de wederverkoper of FLUX Support.


#END
