#913 Abnormale luchtstroomdetectie

Stap 1

Test of er lucht uit de lasermondstuk blaast.

• Ga naar de onderhoudsmodus op het paneel en schakel de luchtpomp in.
• Gebruik uw hand of een stuk papier om te testen of er lucht uit de lasermondstuk blaast.



Bepaal het testresultaat en de volgende actie.

Ja, er blaast lucht uit >> Stap 2

Nee, er blaast geen lucht uit >> Stap 1.1

---



Stap 1.1

Verwijder de zijkap om de twee luchtpompdraden en de luchtslang die op de bovenkant van de luchtpomp is aangesloten, te controleren of opnieuw aan te sluiten.

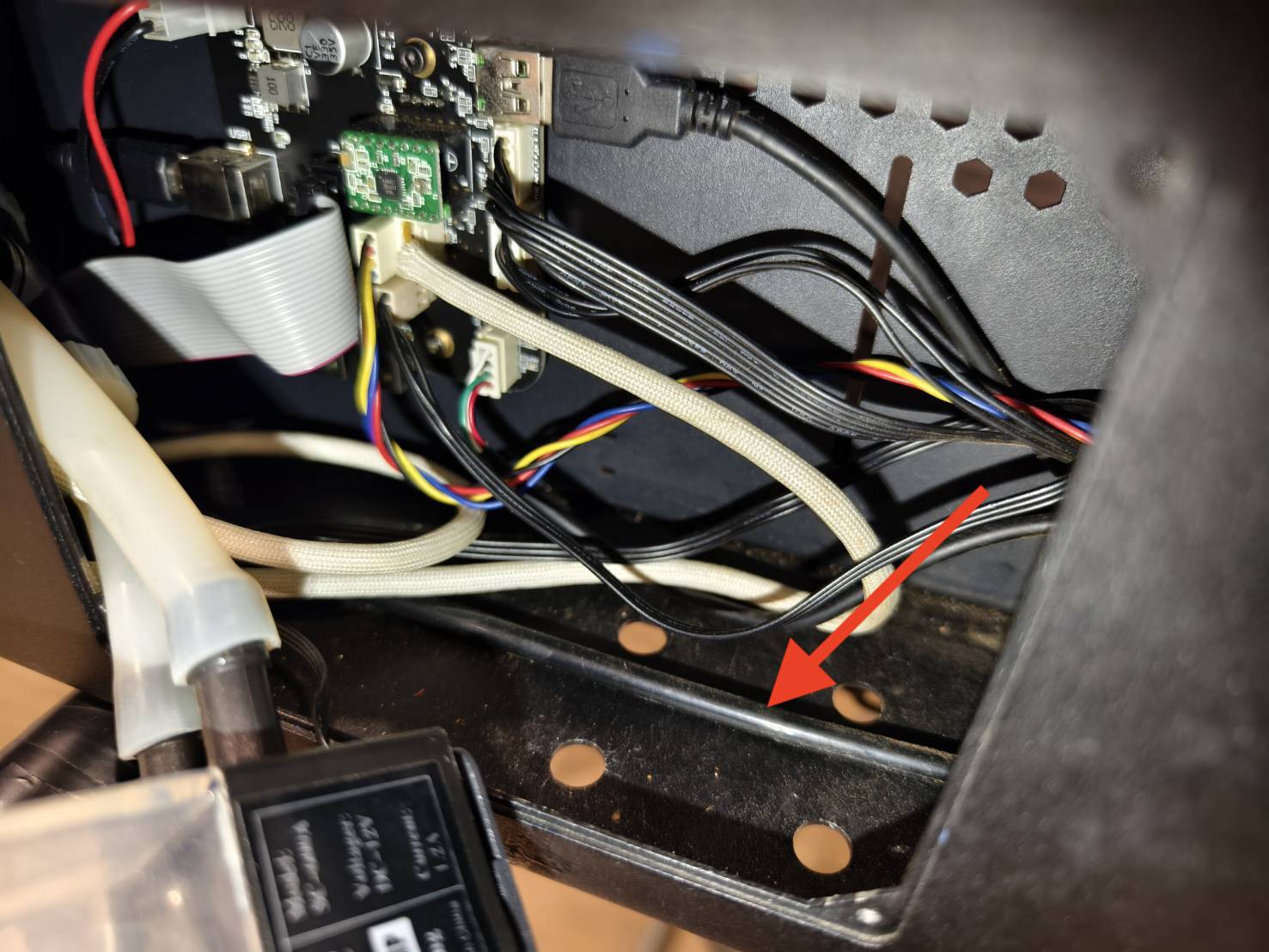

• Schakel de machine uit. Verwijder de zijkap door deze T8-schroeven los te draaien en de twee USB-verlengkabels los te koppelen. (Raadpleeg het diagram als uw PCB-bord niet hetzelfde is als op de foto.)

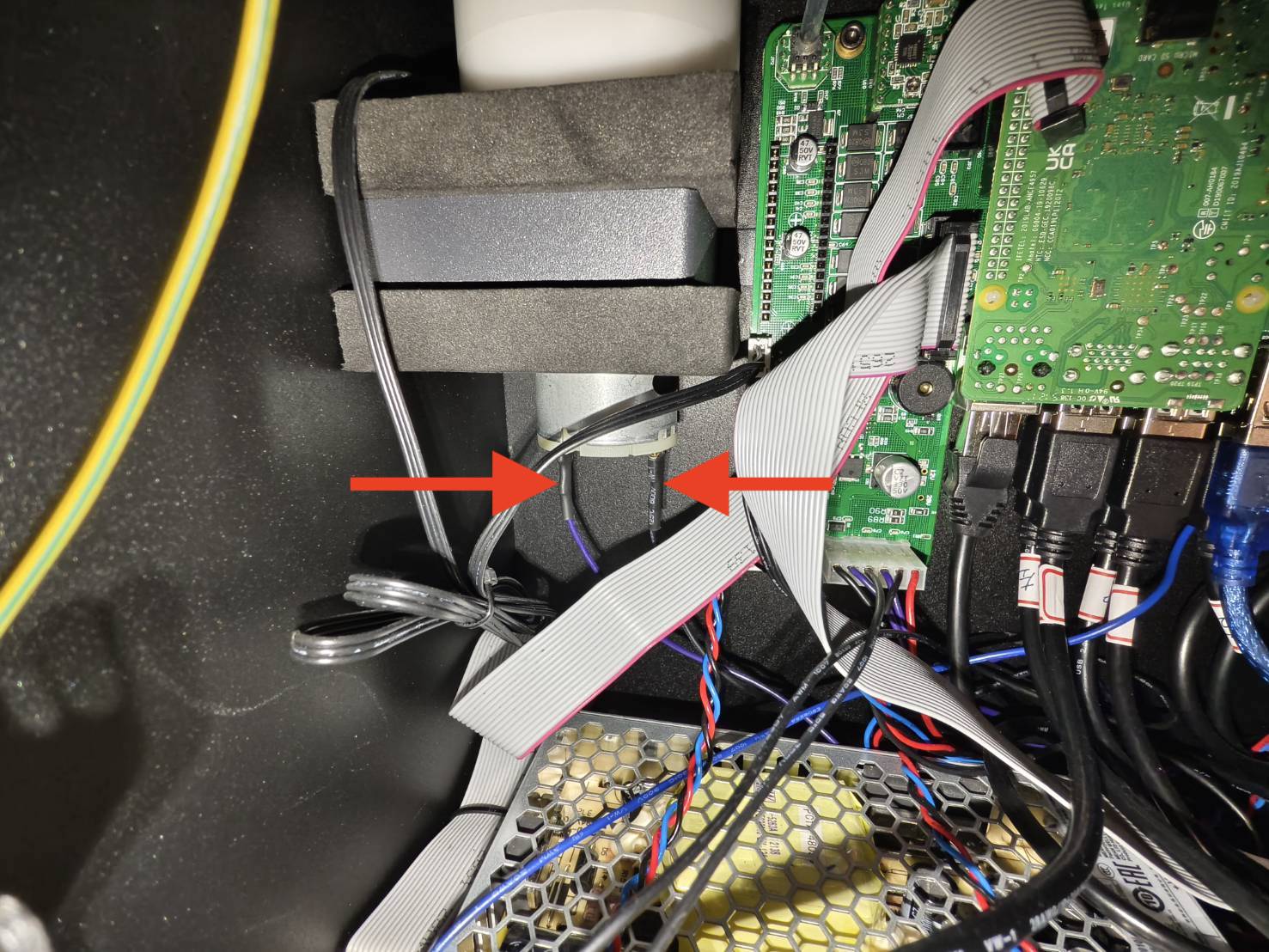

• Controleer of sluit de twee luchtpompdraden opnieuw aan.

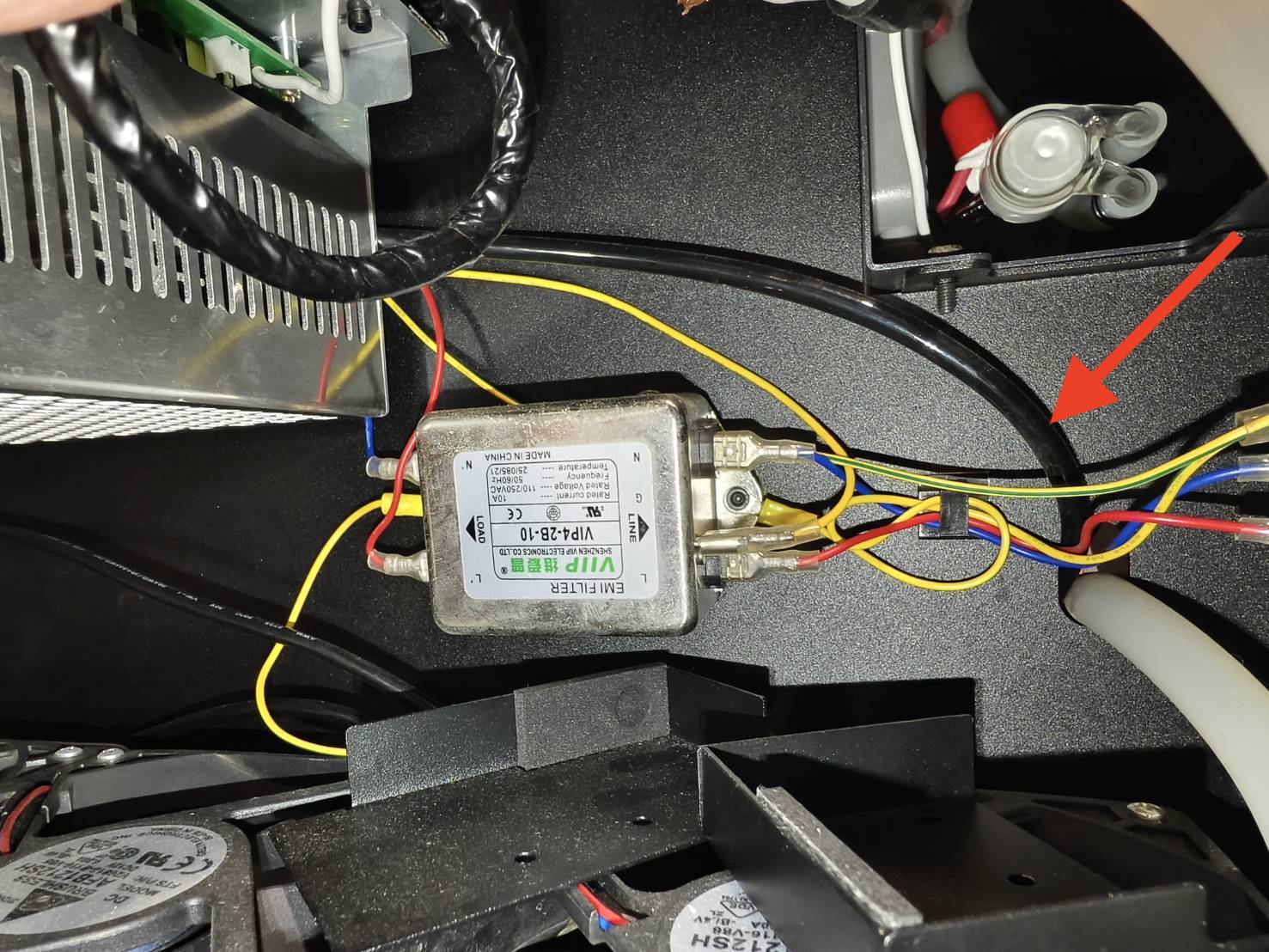

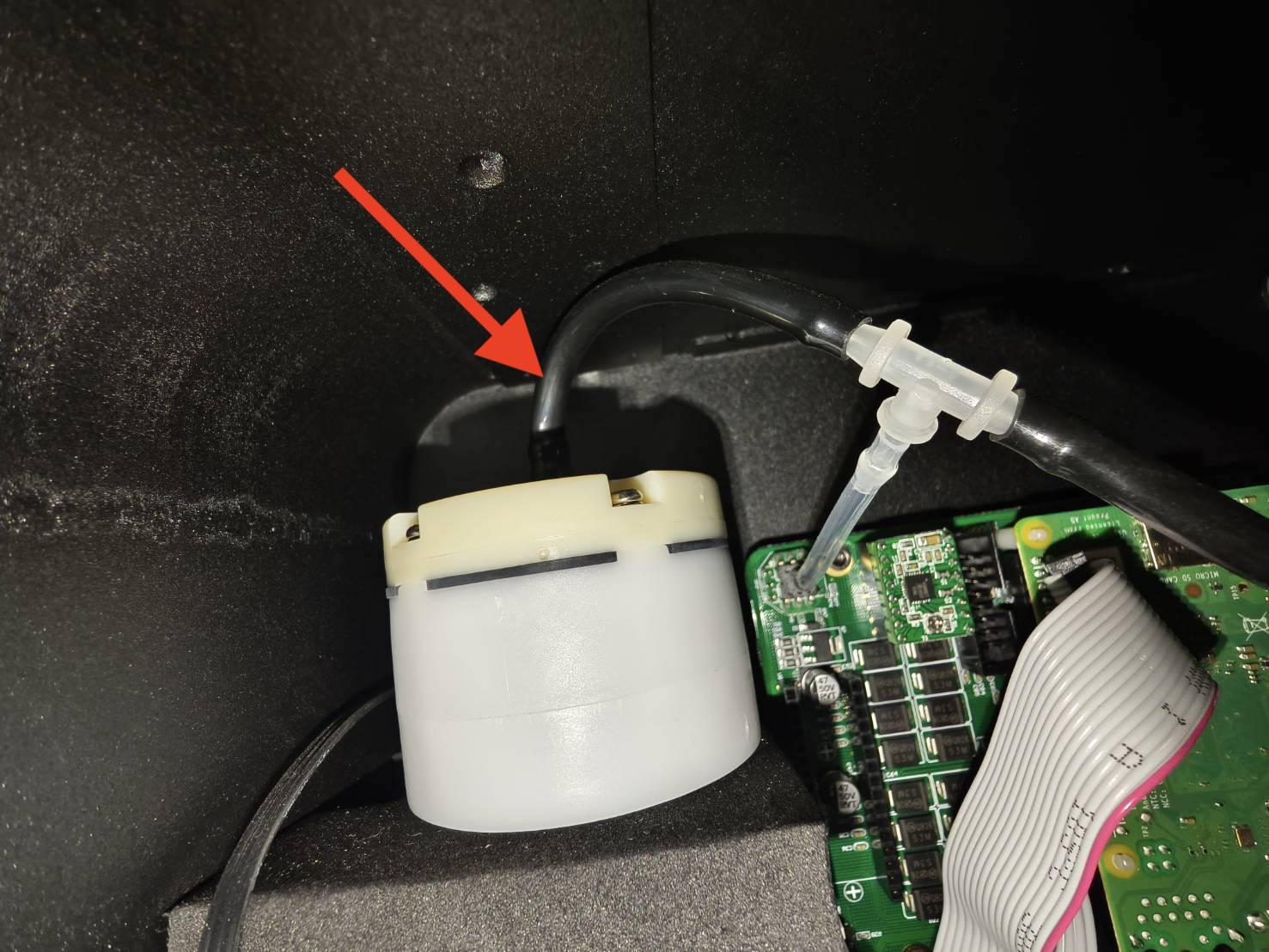

• Controleer de luchtslang op de luchtpomp.

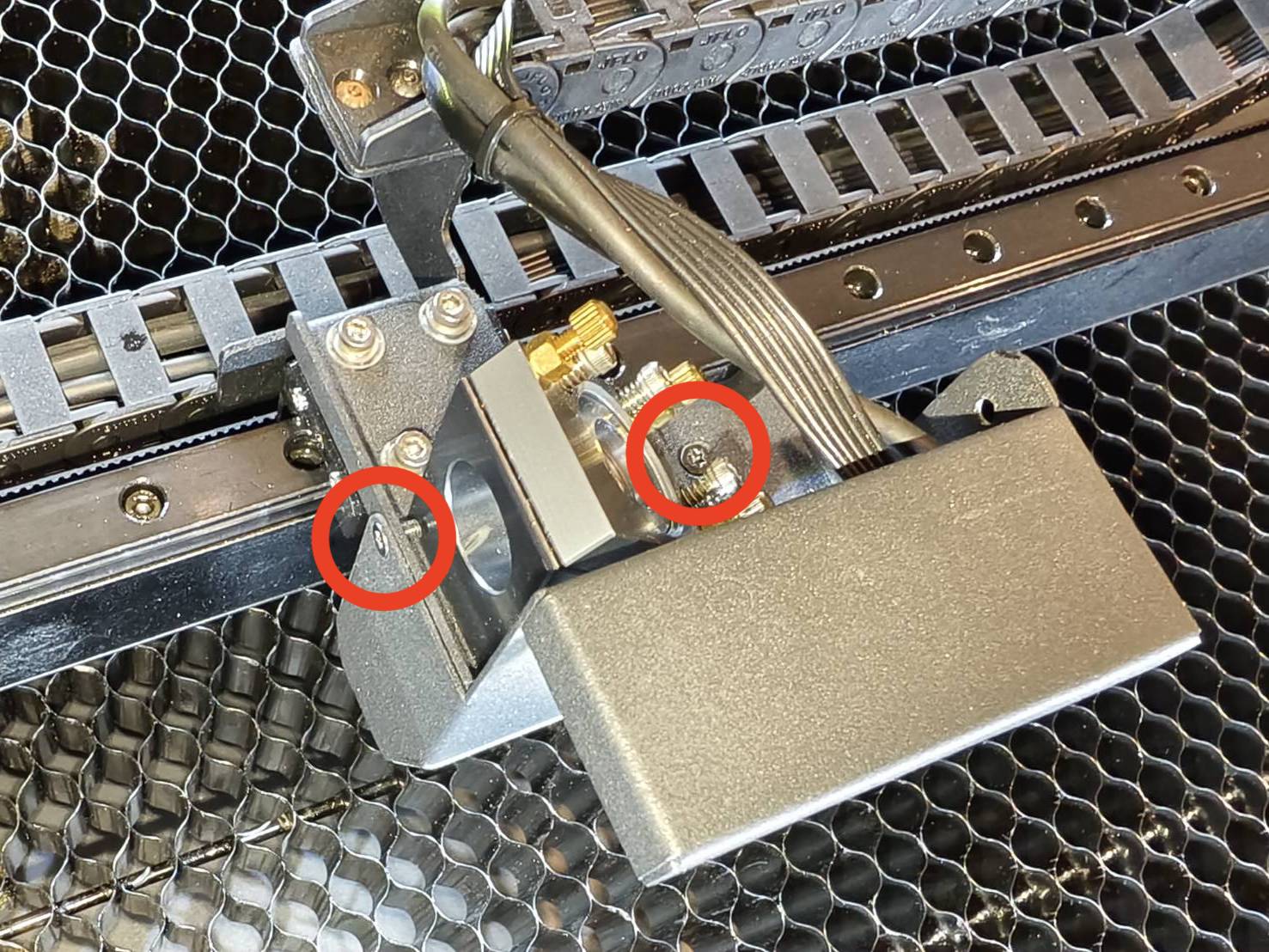

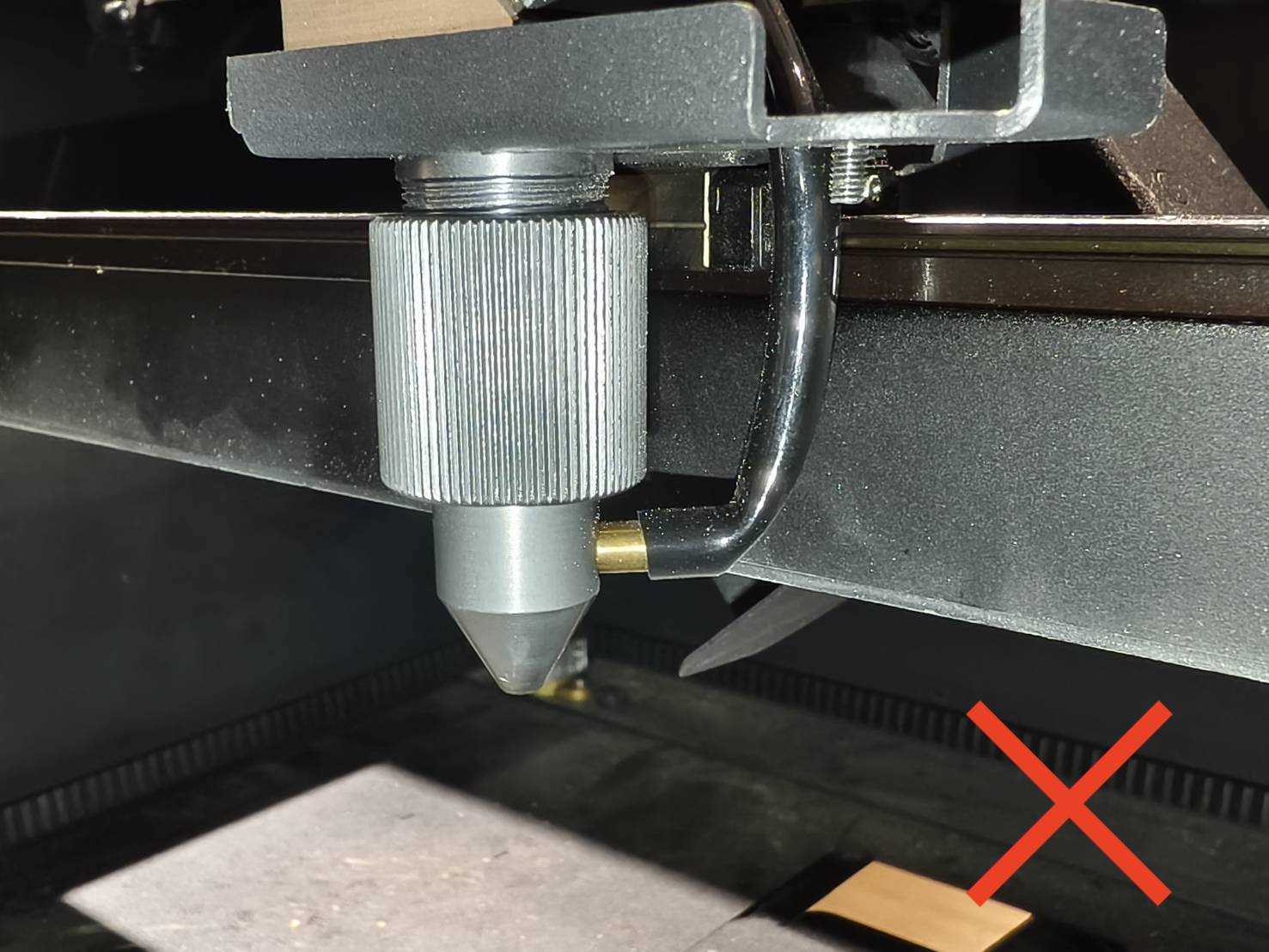

• Controleer de luchtslang op de lasermondstuk. (Het schild moet worden verwijderd.)






• Schakel de machine in en schakel de luchtpomp in om te testen of er lucht uit de lasermondstuk blaast.




Bepaal het testresultaat en de volgende actie.

Ja, er blaast lucht uit >> Stap 2

Nee, er blaast geen lucht uit >> Stap 1.2

---



Stap 1.2

Reset de machine naar de fabrieksinstellingen en test of er lucht uit het lasermondstuk blaast.

5-30 Reset naar fabrieksinstellingen



Bepaal het testresultaat en de volgende actie.

Ja, er blaast lucht uit >> Stap 2

Nee, er blaast geen lucht uit >> Stap 1.3

---



Stap 1.3

Reflash de SD-kaart en test of er lucht uit het lasermondstuk blaast.

5-24 HEXA - SD-kaart opnieuw flashen



Bepaal het testresultaat en de volgende actie.

Ja, er blaast lucht uit >> Stap 1.4

Nee, er blaast geen lucht uit >> Neem contact op met de klantenservice Mogelijke oorzaak: De luchtpomp is defect en moet worden vervangen Het moederbord is defect en moet worden vervangen

---



Stap 1.4

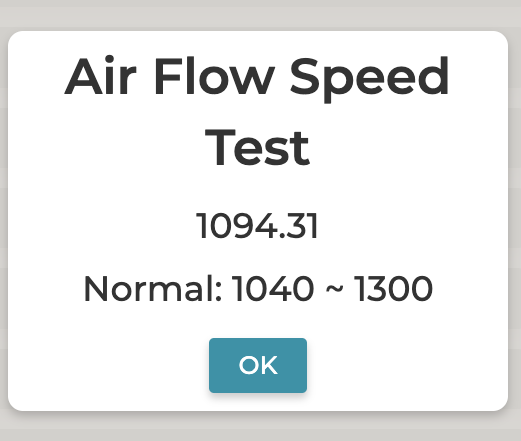

Schakel de luchtstroomwaarde op het paneel in en beweeg de laserkop rond het werkgebied om te zien of de waarde verandert tijdens het bewegen van de laserkop.



Bepaal het testresultaat en de volgende actie.

De waarde ligt altijd binnen het normale bereik >> Stap 1.5

De waarde is altijd kleiner dan de minimumwaarde >> Stap 3

De waarde is altijd groter dan het maximale bereik >> Stap 4

De waarde verandert binnen normaal en de maximumwaarde >> Stap 4

---



Stap 1.5

Voer een taak uit en kijk of de fout verschijnt.



Bepaal het testresultaat en de volgende actie.

Nee, de fout verschijnt niet >> Probleem opgelost Mogelijke oorzaak: Het systeem is vastgelopen

Ja, de fout verschijnt nog steeds >> Neem contact op met de klantenservice  Mogelijke oorzaak: Het moederbord is defect en moet worden vervangen

---



Stap 2

Schakel de luchtstroomwaarde op het paneel in en beweeg de laserkop rond het werkgebied om te zien of de waarde verandert tijdens het bewegen van de laserkop.



Bepaal het testresultaat en de volgende actie.

De waarde ligt altijd binnen het normale bereik >> Stap 2.1

De waarde is altijd kleiner dan de minimumwaarde >> Stap 3

De waarde is altijd groter dan het maximale bereik >> Stap 4

De waarde verandert binnen normaal en de maximumwaarde >> Stap 4

---



Stap 2.1

Voer een taak uit en kijk of de fout verschijnt.



Bepaal het testresultaat en de volgende actie.

Nee, de fout verschijnt niet >> De machine heeft geen probleem

Ja, de fout verschijnt nog steeds >> Stap 2.2

---



Stap 2.2

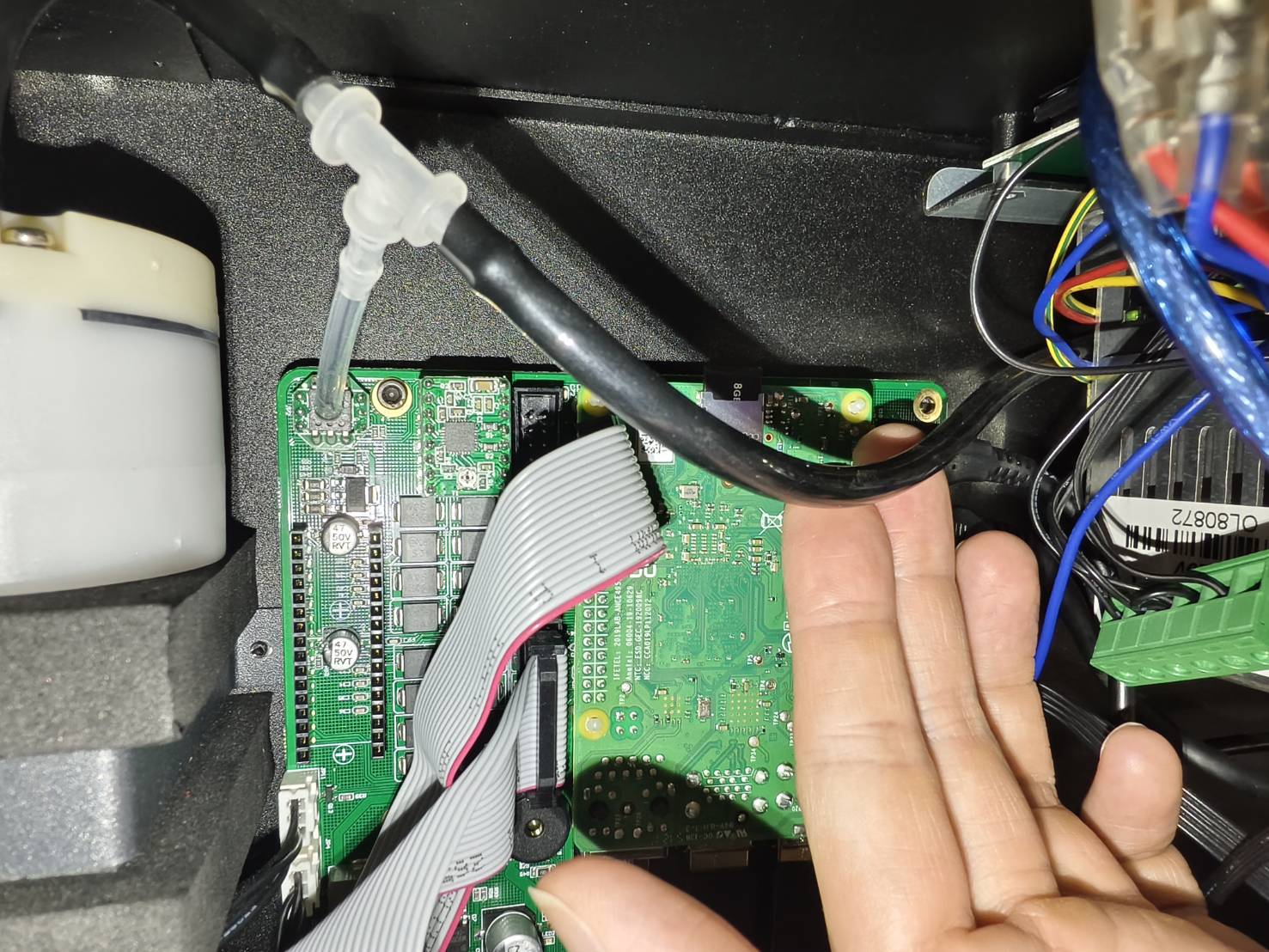

Sluit de 3-weg transparante slang (T-verbinding) opnieuw aan. Voer een taak uit en kijk of de fout opnieuw verschijnt.

• Schakel de machine uit. Verwijder de zijkap door deze T8-schroeven los te draaien en de twee USB-verlengkabels los te koppelen. (Raadpleeg het diagram als uw PCB-bord niet hetzelfde is als op de foto.)




• Sluit de 3-weg transparante slang (T-verbinding) opnieuw aan.





• Voer een taak uit en kijk of de fout verschijnt.






Bepaal het testresultaat en de volgende actie.

Nee, de fout verschijnt niet >> Probleem opgelost Mogelijke oorzaak: De verbinding van de 3-weg transparante slang (T-verbinding) was slecht

Ja, de fout verschijnt nog steeds >> Stap 2.3

---



Stap 2.3

Flash de SD-kaart opnieuw en voer een taak uit om te zien of de fout opnieuw verschijnt.

5-24 HEXA - SD-kaart opnieuw flashen



Bepaal het testresultaat en de volgende actie.

Nee, de fout verschijnt niet >> Probleem opgelost Mogelijke oorzaak: Het systeem is vastgelopen

Ja, de fout verschijnt nog steeds >> Neem contact op met de klantenservice  Mogelijke oorzaak: Het moederbord is defect en moet worden vervangen

---



Stap 3

Sluit de 3-weg transparante slang (T-verbinding) opnieuw aan en controleer de luchtstroomwaarde.

• Schakel de machine uit. Verwijder de zijkap door deze T8-schroeven los te draaien en de twee USB-verlengkabels los te koppelen. (Raadpleeg het diagram als uw PCB-bord niet hetzelfde is als op de foto.)




• Sluit de 3-weg transparante slang (T-verbinding) opnieuw aan.





• Beweeg de laserkop rond en controleer de luchtstroomwaarde.




Bepaal het testresultaat en de volgende actie.

De waarde ligt altijd binnen het normale bereik >> Stap 3.3

De waarde is altijd kleiner dan de minimumwaarde >> Stap 3.1

De waarde is altijd groter dan het maximale bereik >> Stap 4

De waarde verandert binnen normaal en de maximumwaarde >> Stap 4

---



Stap 3.1

Controleer of er lekkage of schade is aan de luchtslang en de 3-weg transparante slang.

• Controleer de luchtslang op de lasermondstuk. (Het schild moet worden verwijderd.)




---



Stap 3.2

Flash de SD-kaart opnieuw en kijk of de luchtstroomwaarde normaal wordt.

5-24 HEXA - SD-kaart opnieuw flashen



Bepaal het testresultaat en de volgende actie.

De waarde ligt altijd binnen het normale bereik >> Stap 3.3

De waarde is altijd kleiner dan de Min. waarde >> Neem contact op met de klantenservice  Mogelijke oorzaak: De luchtpomp is defect en moet worden vervangen Het moederbord is defect en moet worden vervangen De 3-weg transparante slang is defect en moet worden vervangen

De waarde is altijd groter dan het maximale bereik >> Stap 4

De waarde verandert binnen normaal en de maximumwaarde >> Stap 4

---



Stap 3.3

Voer een taak uit en kijk of de fout verschijnt.



Bepaal het testresultaat en de volgende actie.

Nee, de fout verschijnt niet >> Probleem opgelost Mogelijke oorzaak: Systeem mislukt De verbinding van de 3-weg transparante slang (T-verbinding) was slecht

Ja, de fout verschijnt nog steeds >> Neem contact op met de klantenservice Mogelijke oorzaak: Het moederbord is defect en moet worden vervangen

---



Stap 4

---



Stap 4.1

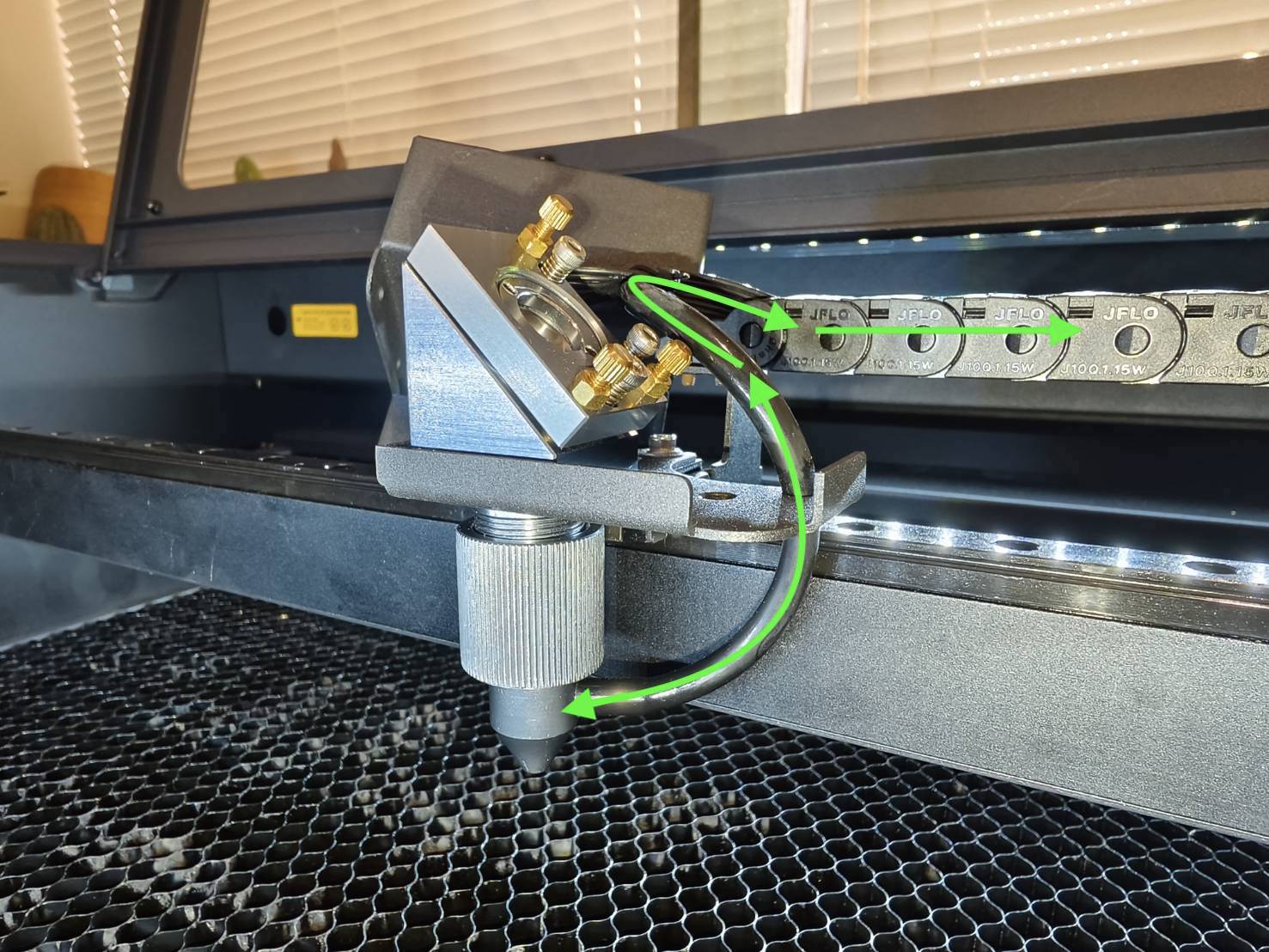

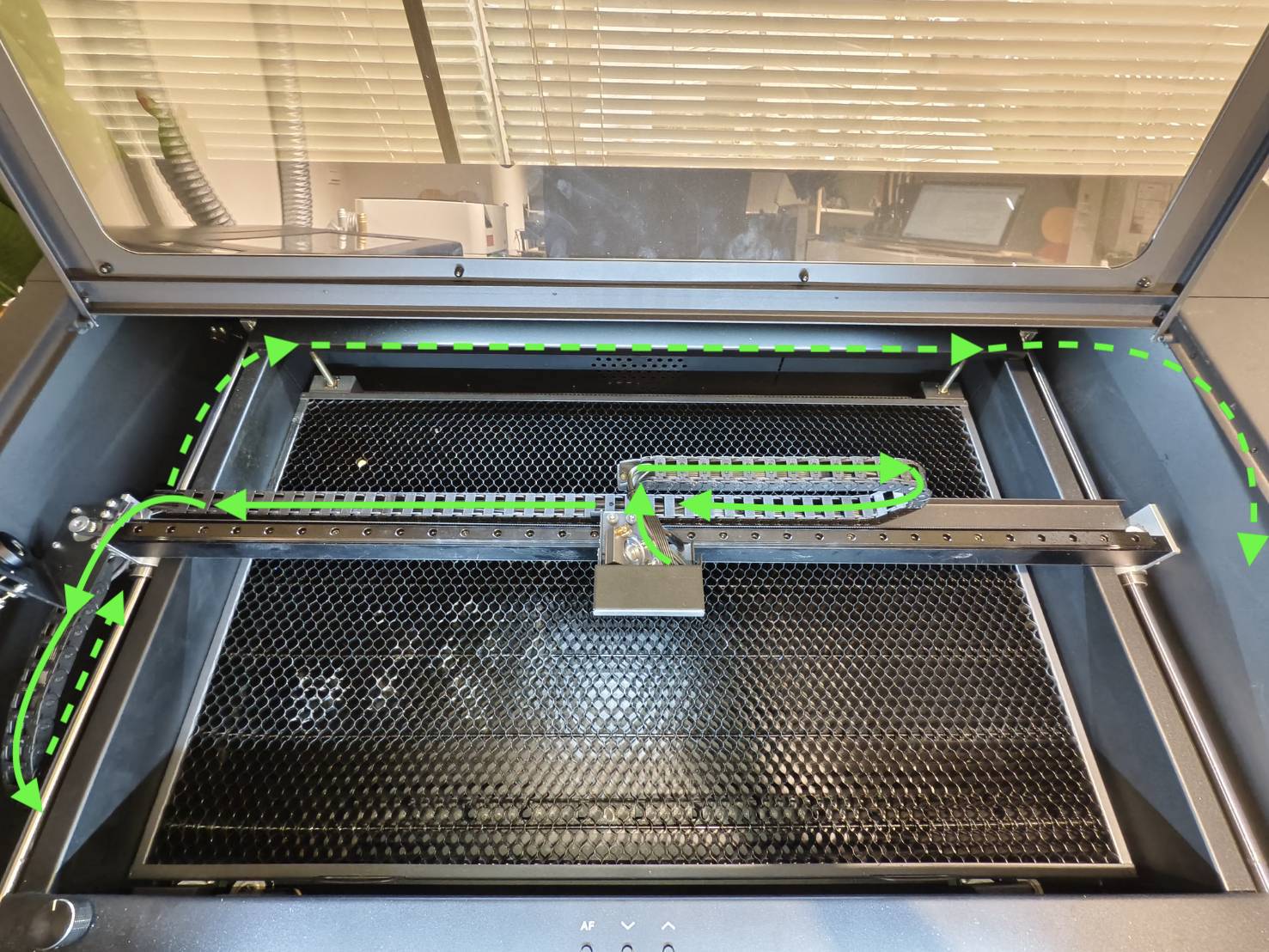

Probeer het gebogen gedeelte van de luchtslang recht te trekken en test de luchtstroomwaarde.
Knip er niet in. Het doel hier is alleen om kracht uit te oefenen om de slang recht te trekken.



Bepaal het testresultaat en de volgende actie.

De luchtslang kan niet worden rechtgetrokken >> Neem contact op met de klantenservice Mogelijke oorzaak: De luchtslang is beschadigd en moet worden vervangen.

De waarde ligt altijd binnen het normale bereik >> Stap 4.2

De waarde is altijd kleiner dan de Min. waarde >> Stap 3

De waarde is altijd groter dan het maximale bereik >> Neem contact op met de klantenservice Mogelijke oorzaak: De luchtslang is beschadigd en moet worden vervangen.

De waarde verandert binnen normaal en de maximumwaarde >> Neem contact op met de klantenservice Mogelijke oorzaak: De luchtslang is beschadigd en moet worden vervangen.

---



Stap 4.2

Voer een taak uit en kijk of de fout verschijnt.



Bepaal het testresultaat en de volgende actie.

Nee, de fout verschijnt niet >> Probleem opgelost Mogelijke oorzaak: De luchtslang was gebogen maar kan worden rechtgetrokken en gerepareerd

Ja, de fout verschijnt nog steeds >> Stap 4.3

---



Stap 4.3

Flash de SD-kaart opnieuw en voer een taak uit om te zien of de fout opnieuw verschijnt.

5-24 HEXA - SD-kaart opnieuw flashen



Bepaal het testresultaat en de volgende actie.

Nee, de fout verschijnt niet >> Probleem opgelost Mogelijke oorzaak: Het systeem is vastgelopen

Ja, de fout verschijnt nog steeds >> Neem contact op met de klantenservice  Mogelijke oorzaak: Het moederbord is defect en moet worden vervangen

---



Stap 5

Flash de SD-kaart opnieuw en controleer de luchtstroomwaarde.

5-24 HEXA - SD-kaart opnieuw flashen



Bepaal het testresultaat en de volgende actie.

De waarde ligt altijd binnen het normale bereik >> Stap 3.3

De waarde is altijd kleiner dan de Min. waarde >> Stap 3

De waarde is altijd groter dan het maximale bereik >> Stap 5.1

De waarde verandert binnen normaal en de maximumwaarde >> Stap 5.1

---



Stap 5.1

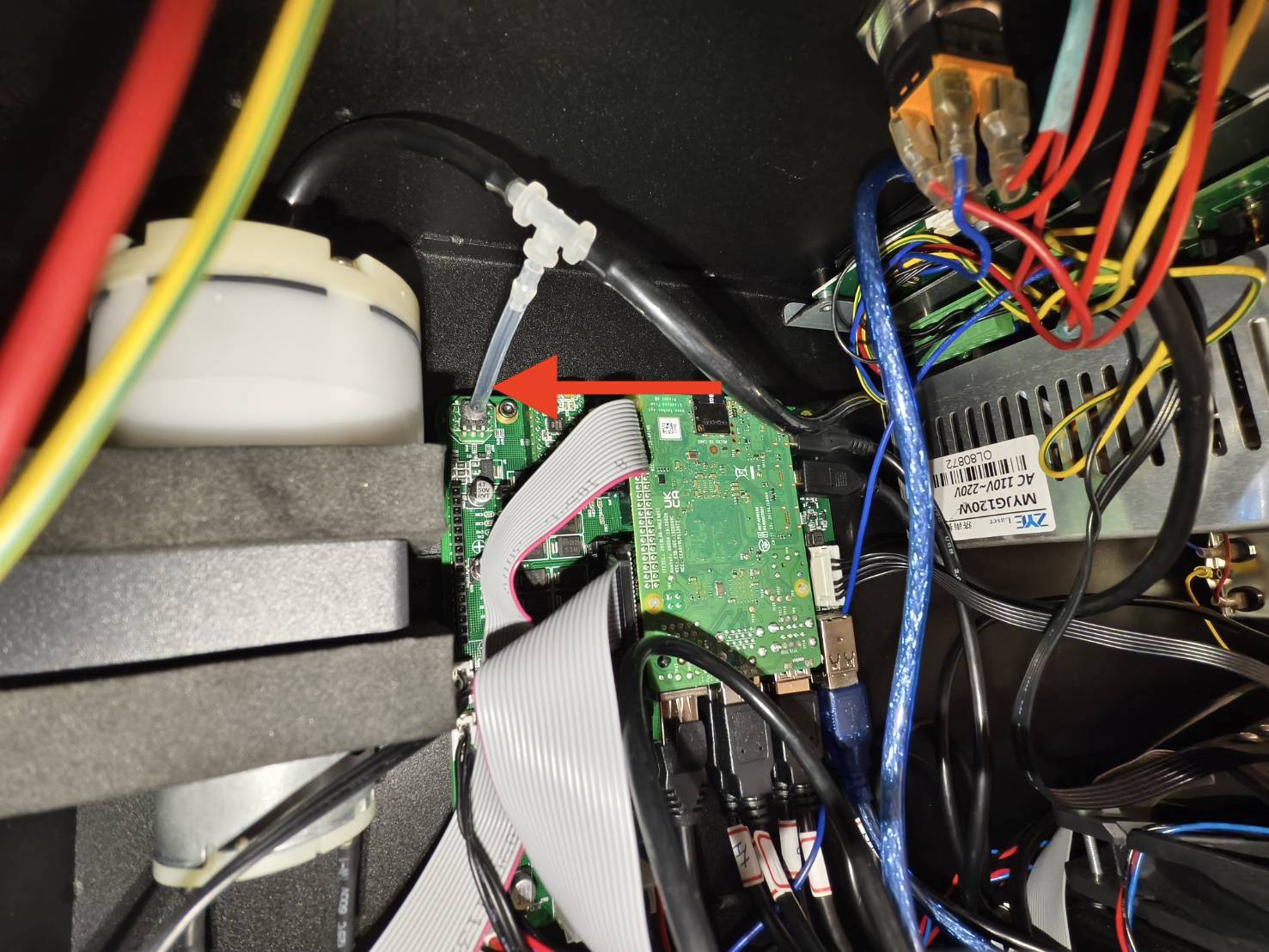

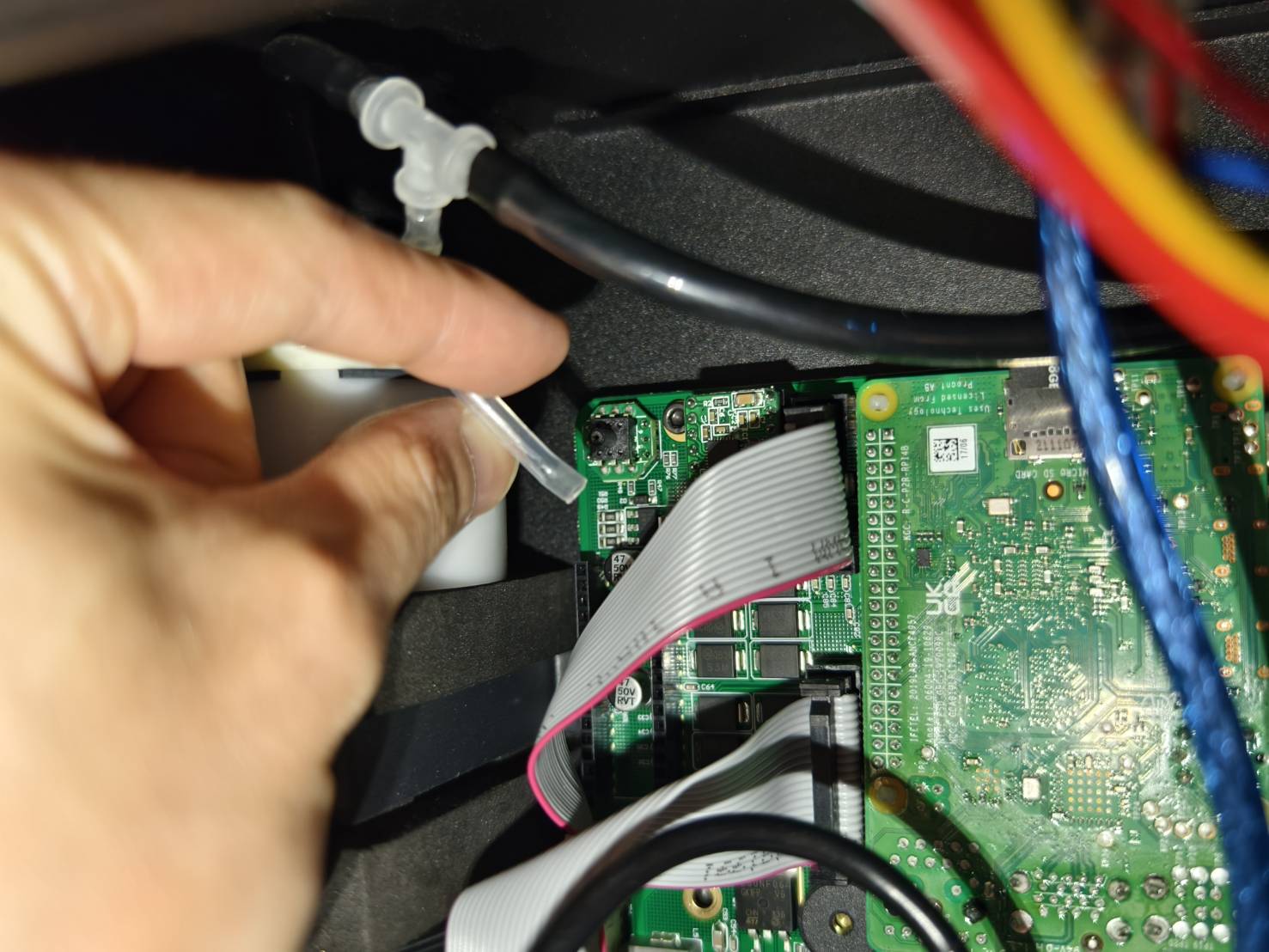

Koppel de 3-weg transparante buis los van het moederbord en kijk of de waarde afneemt.



Bepaal het testresultaat en de volgende actie.

De waarde neemt af en blijft onder het normale bereik >> Neem contact op met de klantenservice  De luchtpomp is defect en moet worden vervangen De luchtslang is ergens gebogen en kan niet worden gezien Het moederbord is defect en moet worden vervangen (minder waarschijnlijk) De 3-weg transparante buis is defect en moet worden vervangen (minder waarschijnlijk)

De waarde neemt niet af >> Neem contact op met de klantenservice   Mogelijke oorzaak: Het moederbord is defect en moet worden vervangen

De waarde verandert binnen het normale en het abnormale bereik >> Neem contact op met de klantenservice  Mogelijke oorzaak: Het moederbord is defect en moet worden vervangen

---



Neem contact op met de klantenservice

• Volg de instructies in de onderstaande link om een probleem correct te melden bij uw lokale wederverkoper of FLUX-ondersteuning. [Neem contact op met de klantenservice]

*De verzamelde informatie, zoals foto's of video's die het probleem van uw machine in dit artikel tonen, zullen moeten worden gedeeld met de wederverkoper of FLUX-ondersteuning.

---
