5-12 Abnormale autofocus (Ador)

Beschrijving

Dit artikel is bedoeld voor het oplossen van problemen met de autofocusfunctie.
Bijvoorbeeld, de Z-as(Module) reageert niet, de Z-as(Module) beweegt abnormaal, of de Z-as(Module) homing mislukt...etc.

Als het probleem van uw machine een onjuiste focusafstand heeft, raadpleeg dan het article om de focusafstand aan te passen.

Houd er rekening mee dat de oorzaken van een storing in de Auto-Focus functie kunnen variëren. Het probleem kan aanhouden na het volgen van de onderstaande stappen.
U kunt echter nog steeds nuttige informatie verzamelen voor het FLUX-team om het probleem effectiever te verduidelijken.

Stap 0 - Gebruik de checklist om de stappen te volgen en de resultaten vast te leggen

Deze lijst markeert alle tests die u in de tutorial heeft uitgevoerd.
Nadat de tests zijn voltooid, sla de lijst op als een PDF-document en stuur deze naar uw wederverkoper of het FLUX-team.

Klik op de link om toegang te krijgen tot de checklist: Auto-Focus Function Fail (Ador)

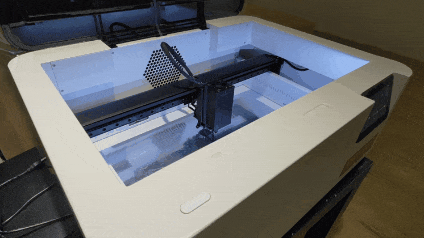

Stap 1 - Verwijder het materiaal

Om de mogelijkheid uit te sluiten dat het originele materiaal de oorzaak is, verwijdert u het uit het werkgebied en zorgt u ervoor dat de bodemafdekking stevig is geïnstalleerd.
Voer daarna een autofocus uit, de module moet recht naar beneden naar de bodemafdekking gaan.

Bepaal uw resultaat en de volgende actie die u moet ondernemen:

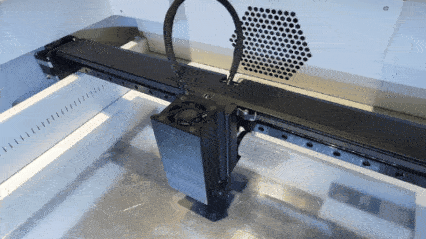

Stap 2 - Verwijder de module

Als de module is geïnstalleerd, verwijder deze dan eerst zodat de machine zich in een toestand bevindt zonder externe interferentie.

Stap 3 - Ga naar de controlemodus

Ga direct naar de controlemodus zoals getoond in de onderstaande video.
(Voor gebruikers die vastzitten in de opstarttest, sla de opstarttest over - Handleiding)

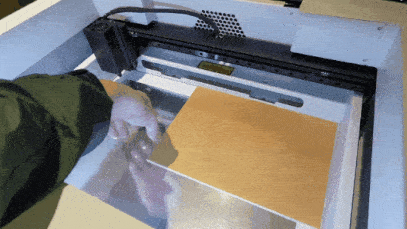

Stap 3.1 - Gebruik hetzelfde materiaal en voer opnieuw autofocus uit

Zorg ervoor dat het materiaal een vlak oppervlak heeft voordat u focust.

Bepaal uw resultaat en de volgende actie die u moet ondernemen:

Stap 3.2 - Installeer de module opnieuw en controleer de juiste manier om autofocus uit te voeren.

Raadpleeg eerst de volgende artikelen om de module opnieuw te installeren en ook de juiste manier van focussen.

10W/20W Diodelasermodule	2W Infraroodlasermodule	Printmodule

Gebruik na de herinstallatie hetzelfde materiaal en voer opnieuw een autofocus uit.

Bepaal uw resultaat en de volgende actie die u moet ondernemen:

Stap 4 - Sluit de mogelijkheid van firmwareproblemen uit

Een onsuccesvolle firmware-installatie kan ertoe leiden dat de Z-as motor niet functioneert of dat het systeem onjuiste parameters vastlegt. Het resetten naar fabrieksinstellingen kan de mogelijkheid van firmwareproblemen effectief elimineren.

• Reset eerst naar fabrieksinstellingen (Hoofdpagina > Machine > Instellingen > Reset naar fabriek > Ja)



• Volg na de fabrieksreset de stappen in de link over Hoe de firmware van de machine bij te werken en zorg ervoor dat deze is bijgewerkt naar de nieuwste versie.


• Probeer na de update opnieuw automatisch scherpstellen.

Bepaal uw resultaat en de volgende actie die u moet ondernemen:

Stap 5 - Controleer de bovenste eindschakelaar van de Z-as

Een niet-functionerende autofocusfunctie kan worden veroorzaakt door een defecte bovenste eindschakelaar.
Zoek de schakelaar en druk erop met een vinger of een pen en controleer of het Z-as pictogram op het scherm in de controlemodus zich normaal gedraagt.

Bepaal uw resultaat en de volgende actie die u moet ondernemen:

Stap 6 - Controleer de sonde van de autofocusmodule

Duw de sonde direct met één vinger om te controleren of de sonde fysiek kan worden geactiveerd.

Bepaal uw resultaat en de volgende actie die u moet ondernemen:

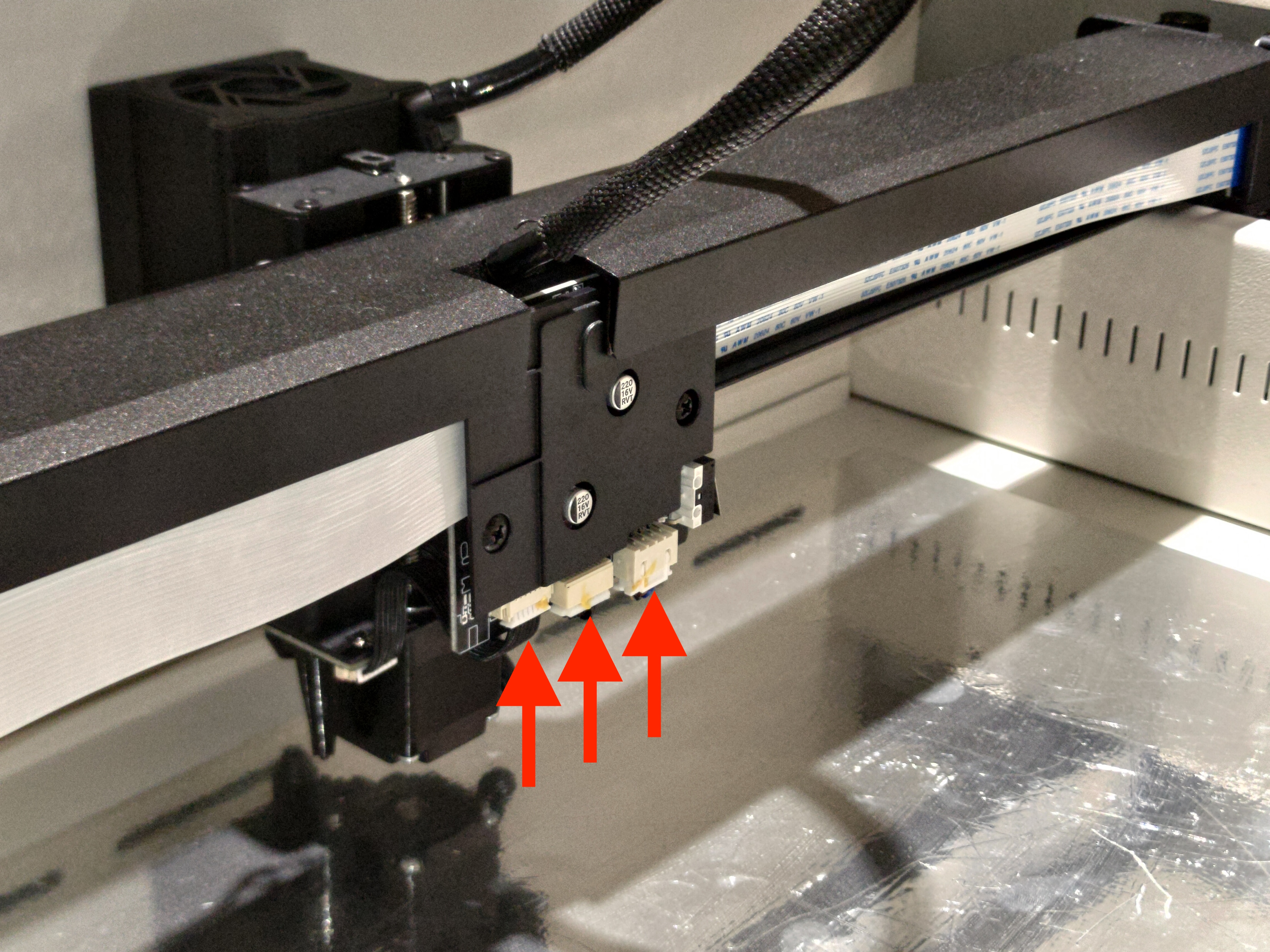

Stap 7 - Sluit de kabels op de Z-as printplaat opnieuw aan

Sluit de kabels op de Z-as opnieuw aan om er zeker van te zijn dat het probleem niet wordt veroorzaakt door een onjuiste verbinding en voer daarna opnieuw een focus uit.

Stappen:
Uitschakelen > Kabels opnieuw aansluiten (Achterkant van de modulezitting) > Inschakelen > Controlemodus >
Autofocus

Bepaal uw resultaat en de volgende actie die u moet ondernemen:

Stap 8 - Voer autofocus uit met de fysieke knop

Door de fysieke knop te gebruiken om te focussen, gaat u niet door het besturingssysteem.
Hierdoor kan worden bepaald of de oorzaak hardwaregerelateerd of systeemgerelateerd is.

Gebruik de knop om te focussen en kijk of deze functioneert.

Bepaal uw resultaat en de volgende actie die u moet ondernemen:

Stap 9 - Neem contact op met de klantenservice
