5B-1 Cameravoorbeeld en werkelijke graveerpositie komen niet overeen of zijn verdraaid.

Beschrijving

Wanneer de posities van de cameravoorvertoning en de daadwerkelijke gravure niet overeenkomen of verdraaid zijn, heeft dit meestal te maken met camerakalibratie of problemen met de camerakap.
Als de afwijking klein is, kan deze worden bijgesteld met de ingebouwde functie van de machine. Raadpleeg de volgende stappen.

Stap 1

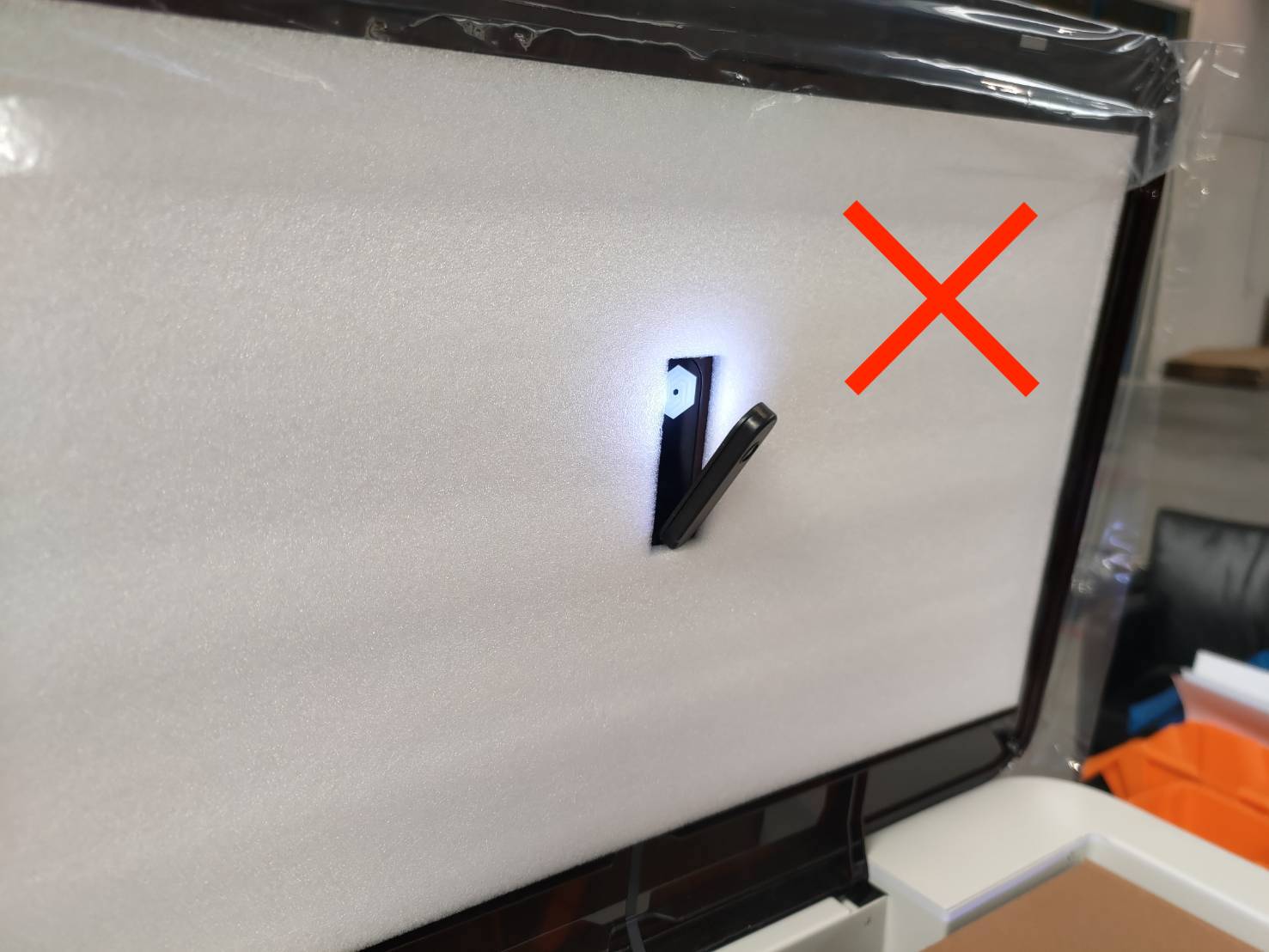

Controleer of de camerakap eraf is gevallen. Onder normale omstandigheden moet de camerakap stevig op de deurkap zijn bevestigd. Schud de kap met uw vingers om te zien of deze stevig vastzit.

Bepaal het resultaat en de volgende te ondernemen actie:

Stap 1.1

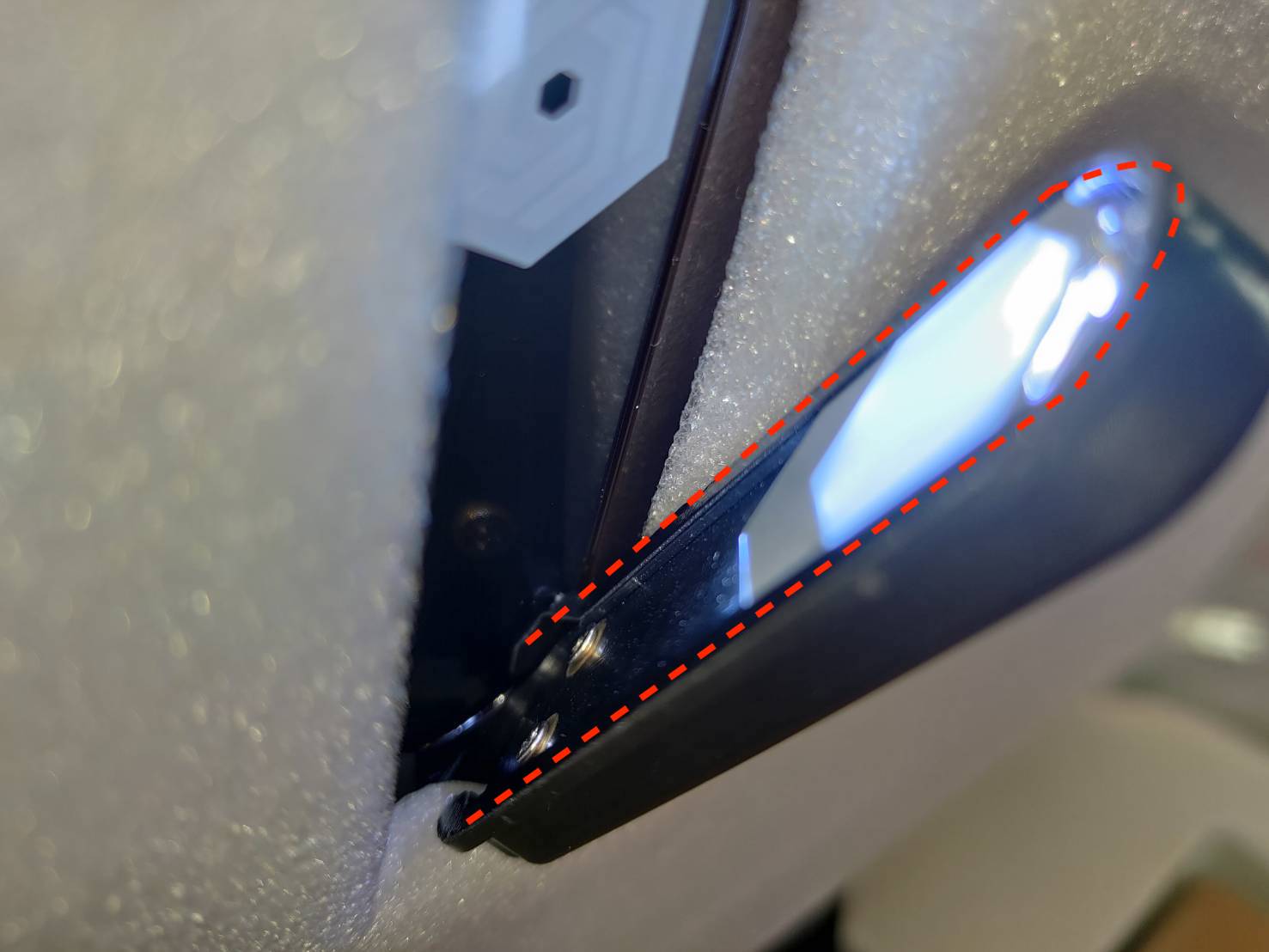

Breng secondelijm aan op de rand van de kap zoals aangegeven op de onderstaande foto.

Bepaal het resultaat en de volgende te ondernemen actie:

Stap 2

Controleer of de acht schroeven op de deurkap en het plaatmetaal goed vastzitten. (8 stuks T8-schroeven)

Stap 3

Voer op basis van uw module een camerakalibratie uit en test vervolgens het cameravoorbeeld. Raadpleeg de onderstaande link voor instructies.

10W/20W diodelasermodule	2W infraroodlasermodule	Printmodule

Bepaal het resultaat en de volgende te ondernemen actie:

Stap 4

Ador heeft een ingebouwde functie waarmee de positionering van het cameravoorbeeld handmatig kan worden aangepast.
Raadpleeg het artikel voor verdere instructies.
5-28 Handmatige aanpassing van de camera-offset

Bepaal het resultaat en de volgende te ondernemen actie:

Stap 4.1

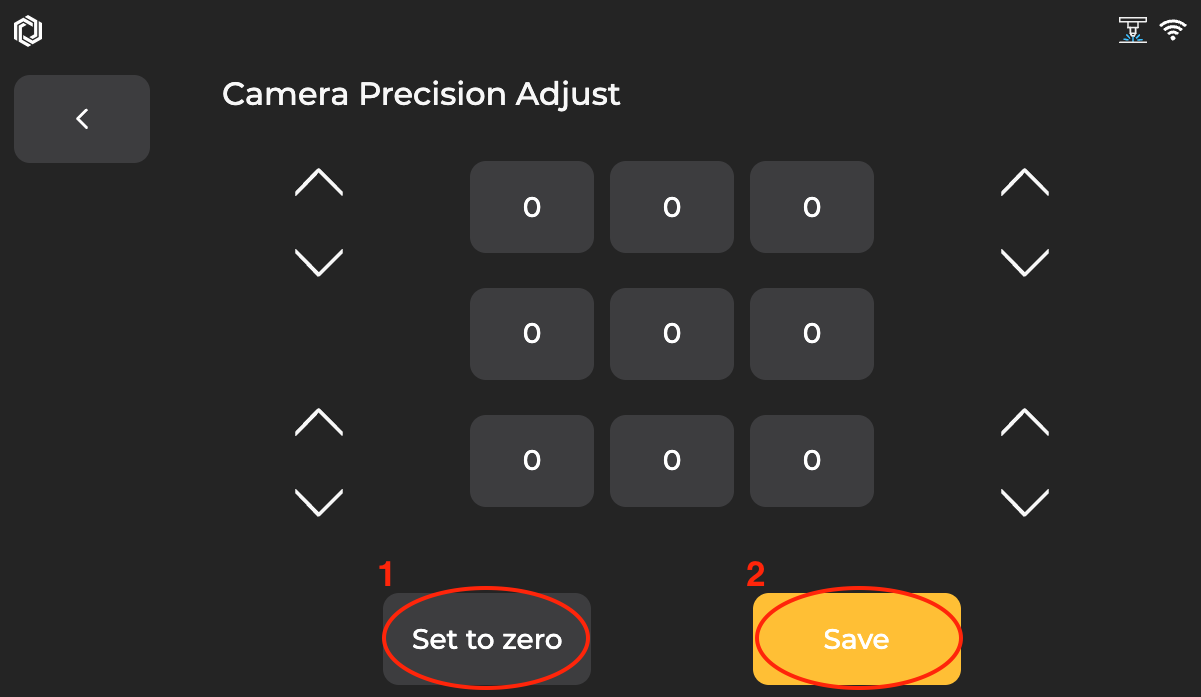

Zet alle waarden op nul en controleer het cameravoorbeeld opnieuw.

Bepaal het resultaat en de volgende te ondernemen actie:

Stap 5 - Neem contact op met de klantenservice

• Zorg ervoor dat de foto's van het voorbeeld en de waarden van de offset-instellingen klaar zijn voor ons om te analyseren.

*De verzamelde informatie, zoals foto's of video's die het probleem van uw machine in dit artikel laten zien, zullen moeten worden gedeeld met de wederverkoper of FLUX-ondersteuning.
