LightBurn-brug kabel - HEXA Rotary Module 1.0

Voordat u begint

Installeer de Rotary Module 1.0

Volg voor het installeren van de Rotary Module 1.0 dit artikel.

Let op: Schakel de machine uit voordat u de Rotary installeert.

Zorg ervoor dat uw Rotary-instelling in de HEXA correct is voordat u begint.

LightBurn-instellingen

1. Importeer het configuratiebestand en verbind uw computer met de machine via de LightBurn Bridge Cable. Raadpleeg LightBurn Bridge Cable - HEXA voor meer informatie.

2. Open LightBurn en klik op 'Apparaten' in het Laser tabblad. ➡️ Schakel in "Toon rotatie-activering in hoofdvenster" in het instellingenvenster en klik op "OK".

3. Schakel "Rotatie inschakelen" in op het rechterpaneel.

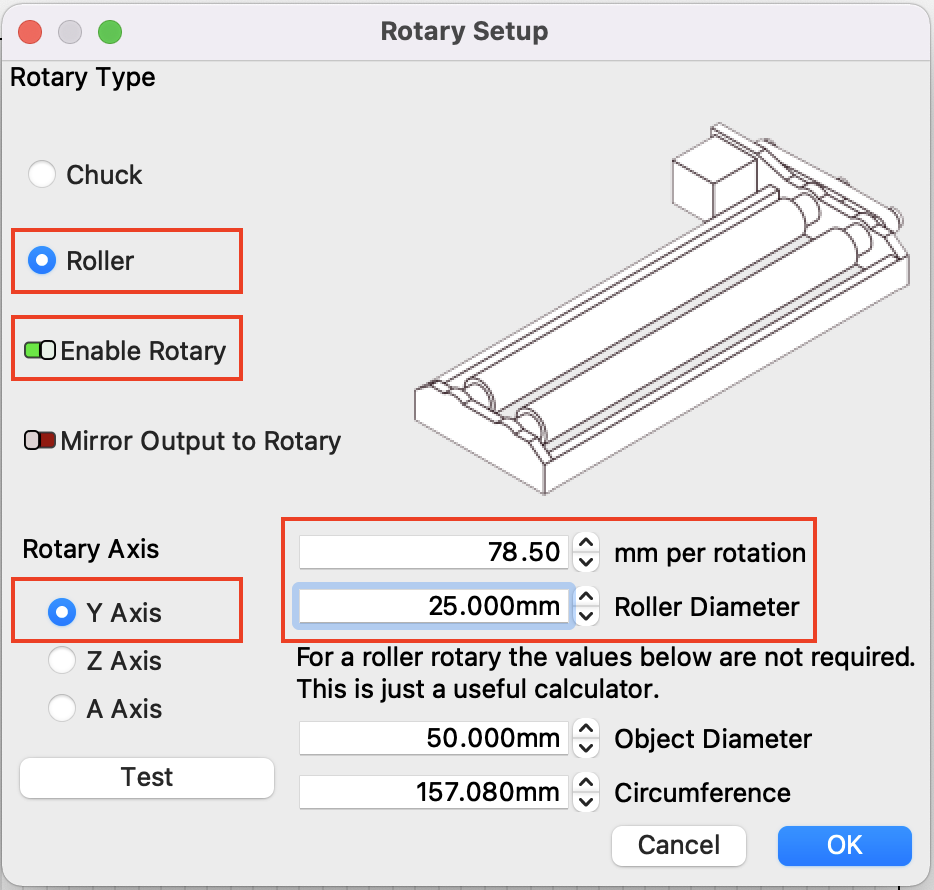

4. Kies "Laser Gereedschappen" ➡️ "Rotatie-instellingen". Stel vervolgens de parameters voor de rotatiemodule als volgt in en klik op "OK".

Bewerking starten

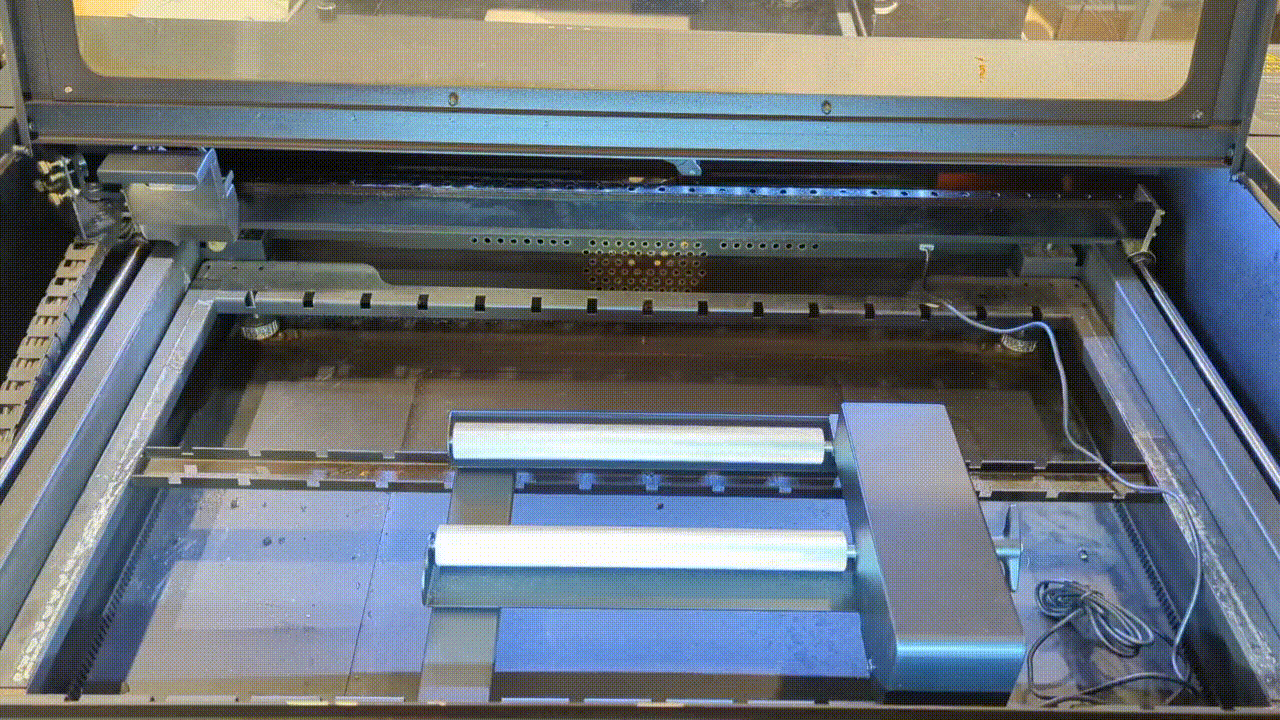

1. Plaats het materiaal in de machine

2. Scherpstellen

- Klik op de "Stop" knop in het "Laser" paneel om de motor los te koppelen.

Verplaats de laserkop boven het materiaal.

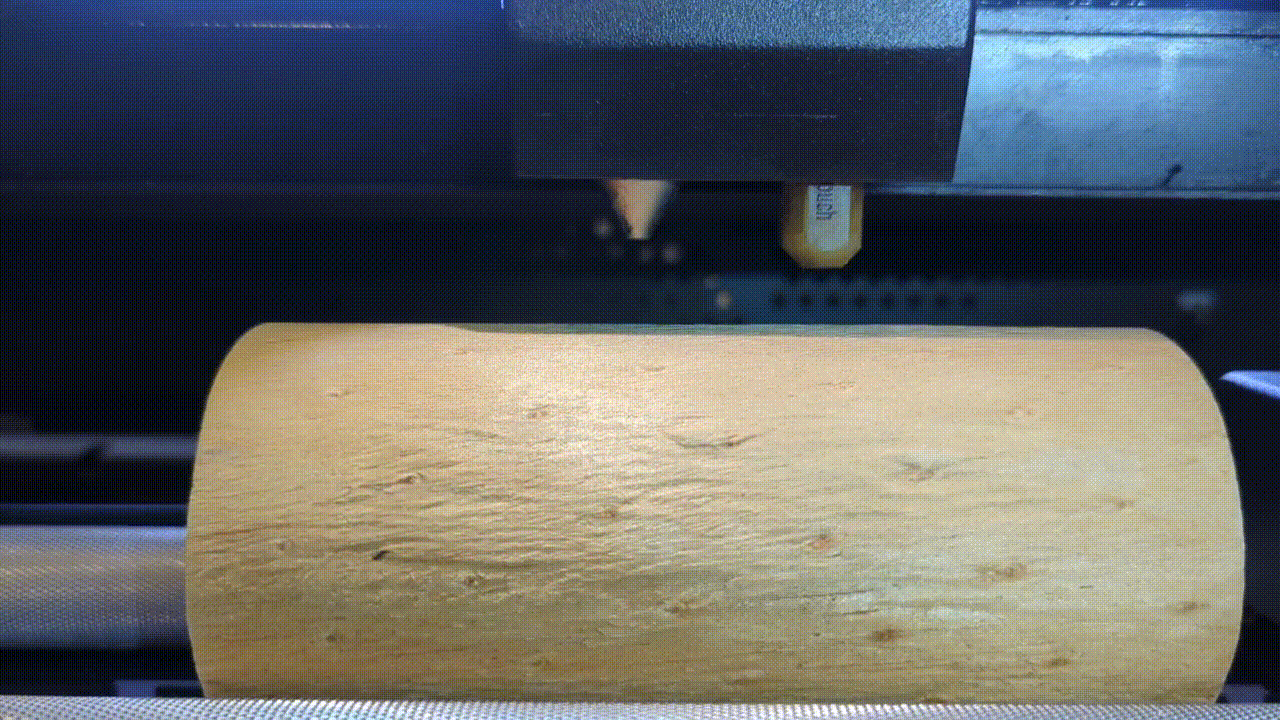

Tik tweemaal op de "AF"-knop om de autofocus te starten.

(Zorg ervoor dat de afstand correct is ingesteld voor elke graveer- of snijbewerking.)

3. Importeer een bestand naar LightBurn

Klik op het pictogram hierboven om het bestand te importeren, of sleep het bestand rechtstreeks naar het werkgebied.

4. Stel de graveerparameters in

Klik op het object van de laag en stel de parameters in de rechteronderhoek van de Snedes / Lagen tabblad.

5. Schakel het "Overscannen"-effect in

- Als de laag is ingesteld op "Vullen, Vullen + Lijn, Afbeelding, Offset Vullen" modus, raden we aan om de "Overscannen" functie in te schakelen.

- Dubbelklik op een laag om toegang te krijgen tot de "Snij-instellingen Editor". Schakel het Overscannen-effect in en voer het percentage in.

Opmerking: Parameterinstellingen verschillen per snelheid en materiaal, raadpleeg de "Aanbevolen instellingen voor materiaalparameters" onderaan dit artikel.

6. Stel de startpositie in

Selecteer 'Huidige positie' in de vervolgkeuzelijst van 'Start vanaf' in het Laser tabblad.

Opmerking: Aangezien LightBurn de cameravoorbeeldfunctie voor uitlijning niet ondersteunt, wordt aanbevolen om de instelling 'Start vanaf' in te stellen op 'Huidige positie'.

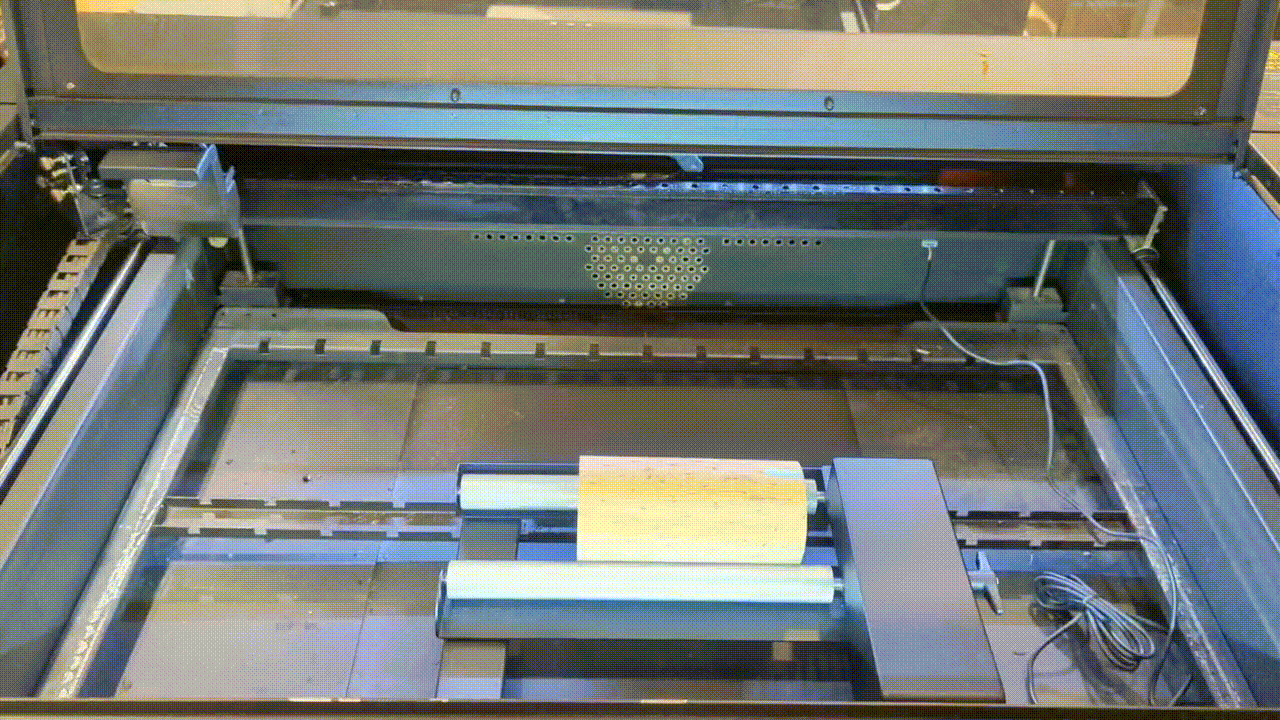

7. Verplaats de laserkop naar de gewenste graveerpositie.

- Klik op de "Stop" knop in het "Laser" paneel om de motor los te koppelen, verplaats vervolgens de laserkop naar de gewenste graveerpositie.

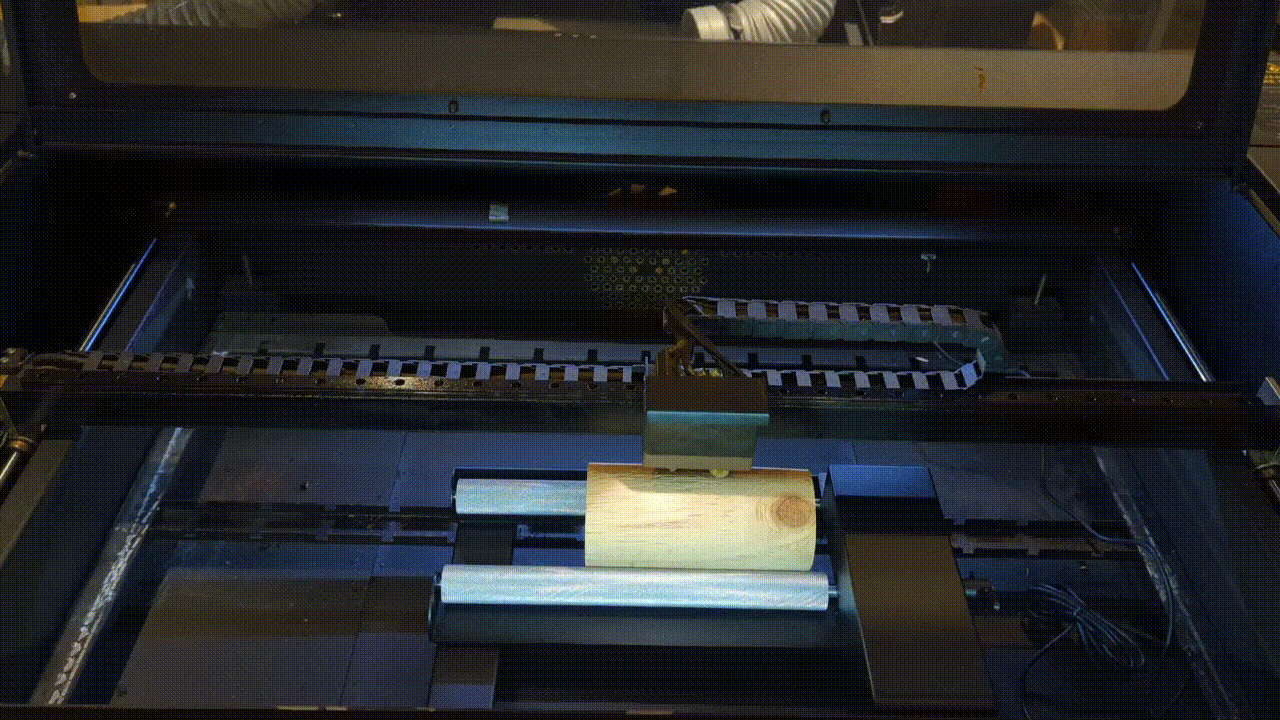

8. Sluit de deur

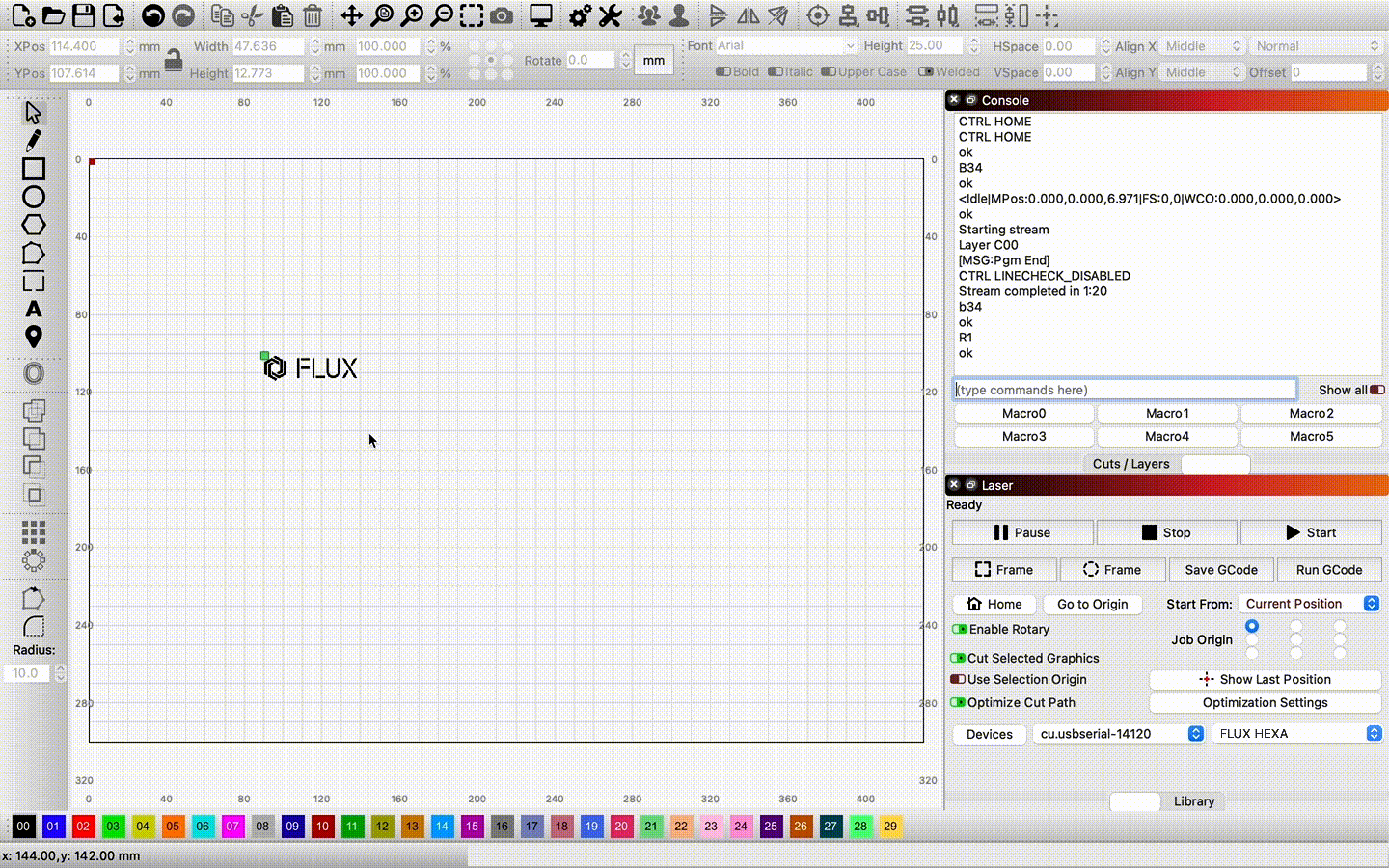

9. Verstuur het bestand

- Voer 'R1' in het 'Console' venster in om de rotatiemodus in te schakelen.

- Klik op 'Start' om het bestand te verzenden.

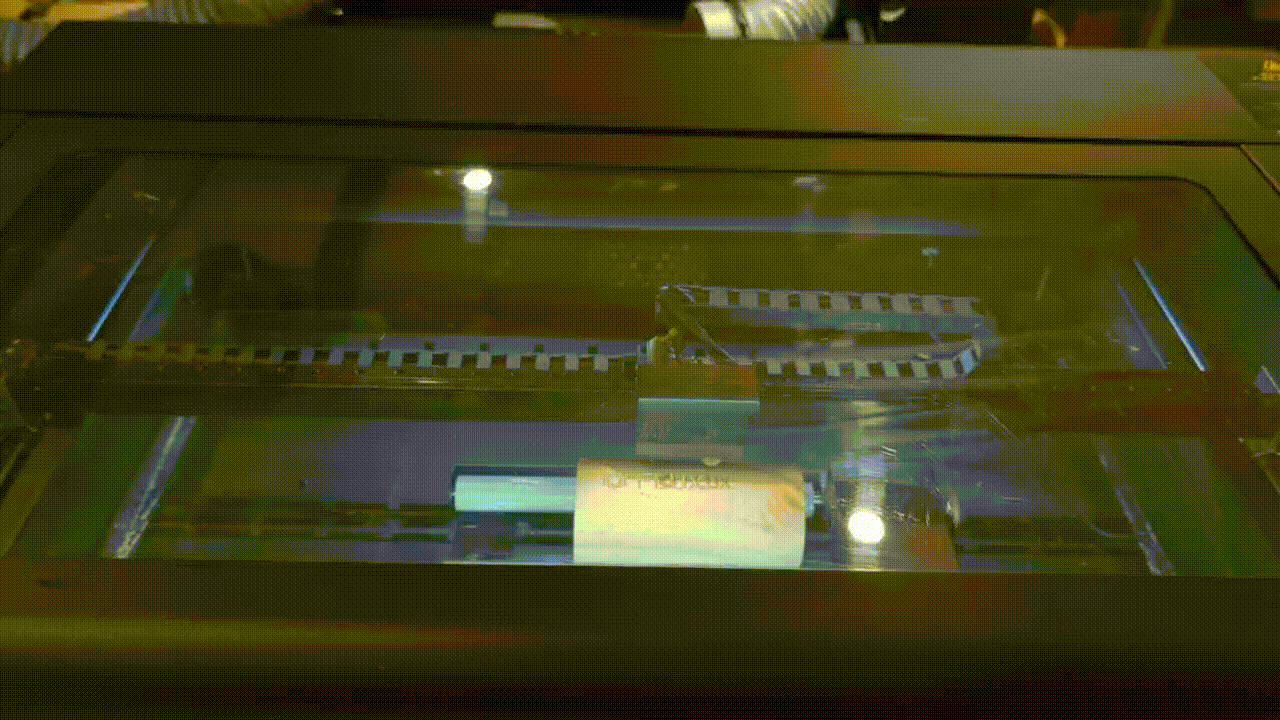

10. Graveren voltooid

Let op: Om niet-roterende assen te graveren na het gebruik van de roterende as, voer "R0" in in het rechterpaneel 'Console' om de roterende asmodus uit te schakelen voordat u gaat graveren. Deze handeling is alleen nodig wanneer de taak onderbroken of onvolledig is. Het is niet nodig wanneer de taak onder normale omstandigheden is voltooid.

___________________________________________________________________________________

Aanbevolen instellingen voor materiaalparameters

HEXA
