LightBurn Bridge Cable - HEXA Rotary Module 2.0

Voordat u begint

Installeer de Rotary Module 2.0

Volg voor het installeren van de Rotary Module 2.0 dit artikel.

Let op: Schakel de machine uit voordat u de Rotary installeert.

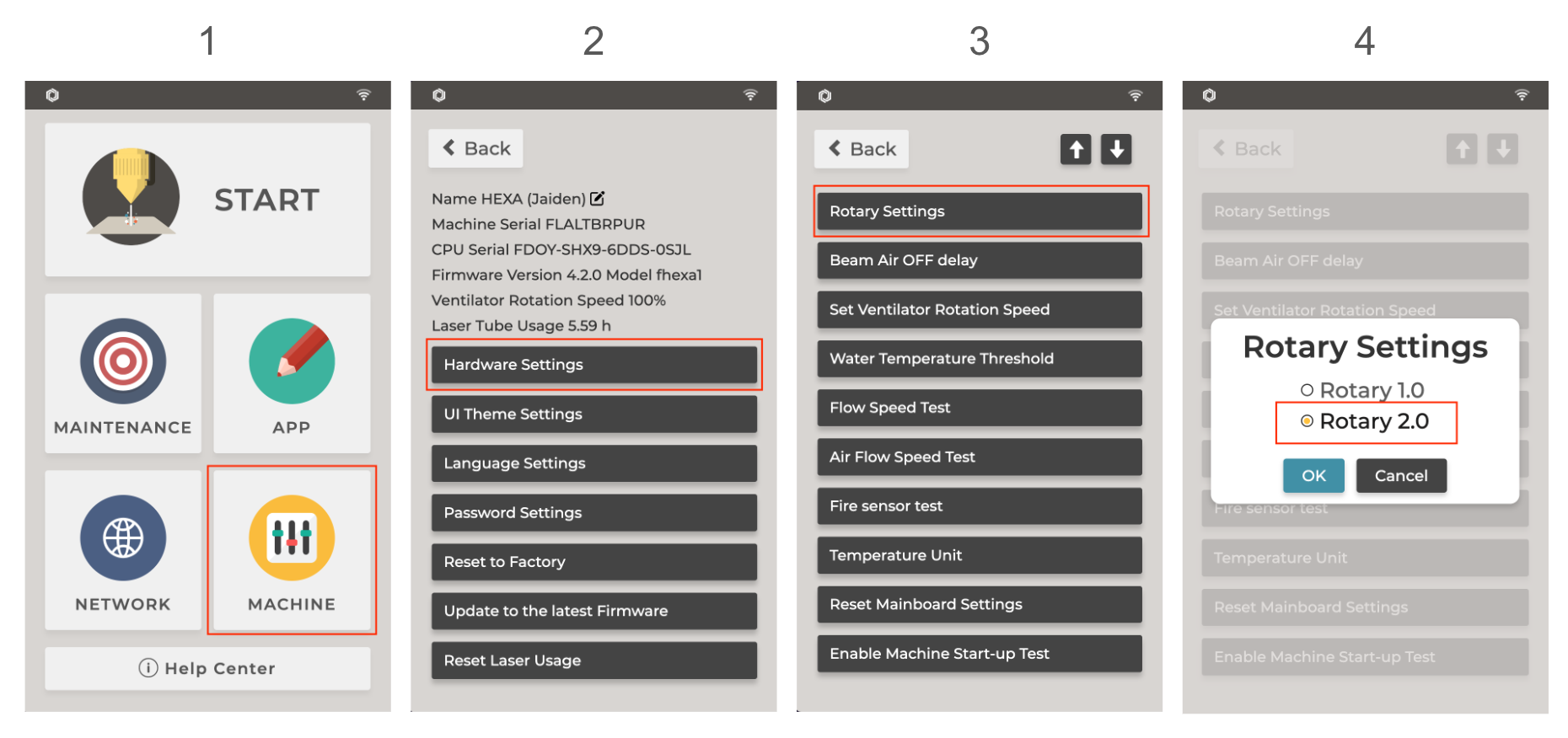

Zorg ervoor dat de rotatie-instellingen in de HEXA correct zijn voordat u begint.

LightBurn-instellingen

1. Importeer het configuratiebestand en verbind uw computer met de machine via de LightBurn Bridge-kabel. Raadpleeg LightBurn Bridge Cable - HEXA voor meer informatie.

2. Open LightBurn en klik op "Apparaten" in het Laser tabblad. ➡️ Schakel "Rotatie inschakelen weergeven in hoofdvenster" in in het instellingenvenster dat verschijnt en klik op "OK".

3. Schakel "Rotatie inschakelen" in op het rechterpaneel.

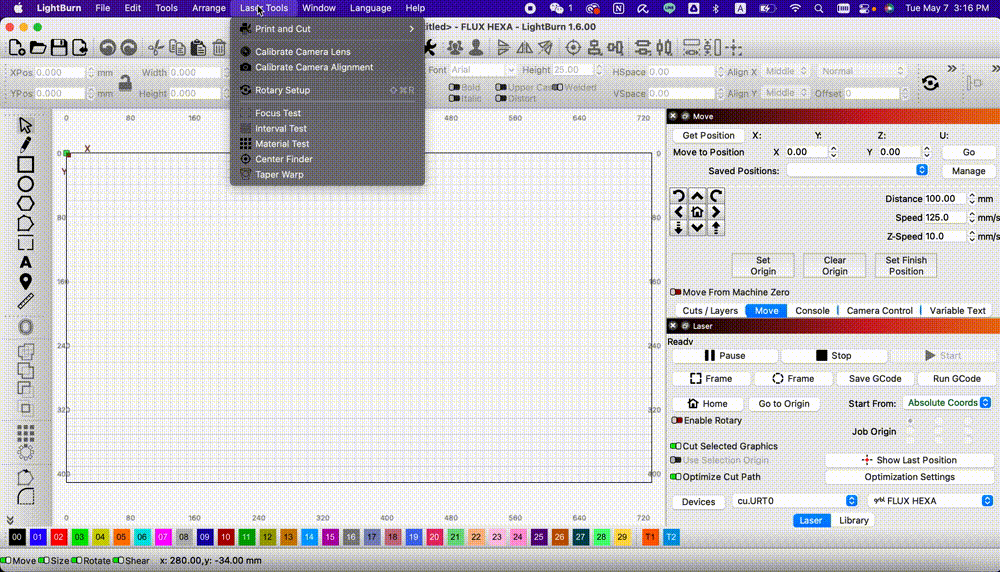

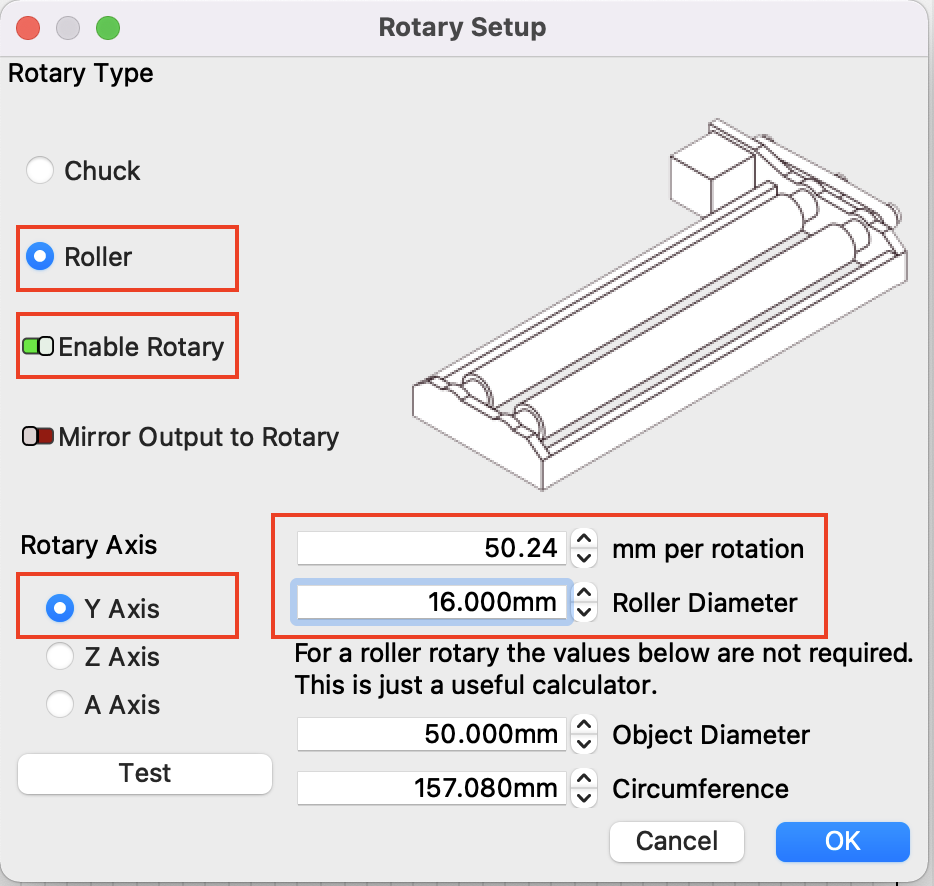

4. Kies "Laser Tools" ➡️ "Rotatie-instellingen". Stel vervolgens de parameters voor de rotatiemodule als volgt in en klik op "OK".

Bewerking starten

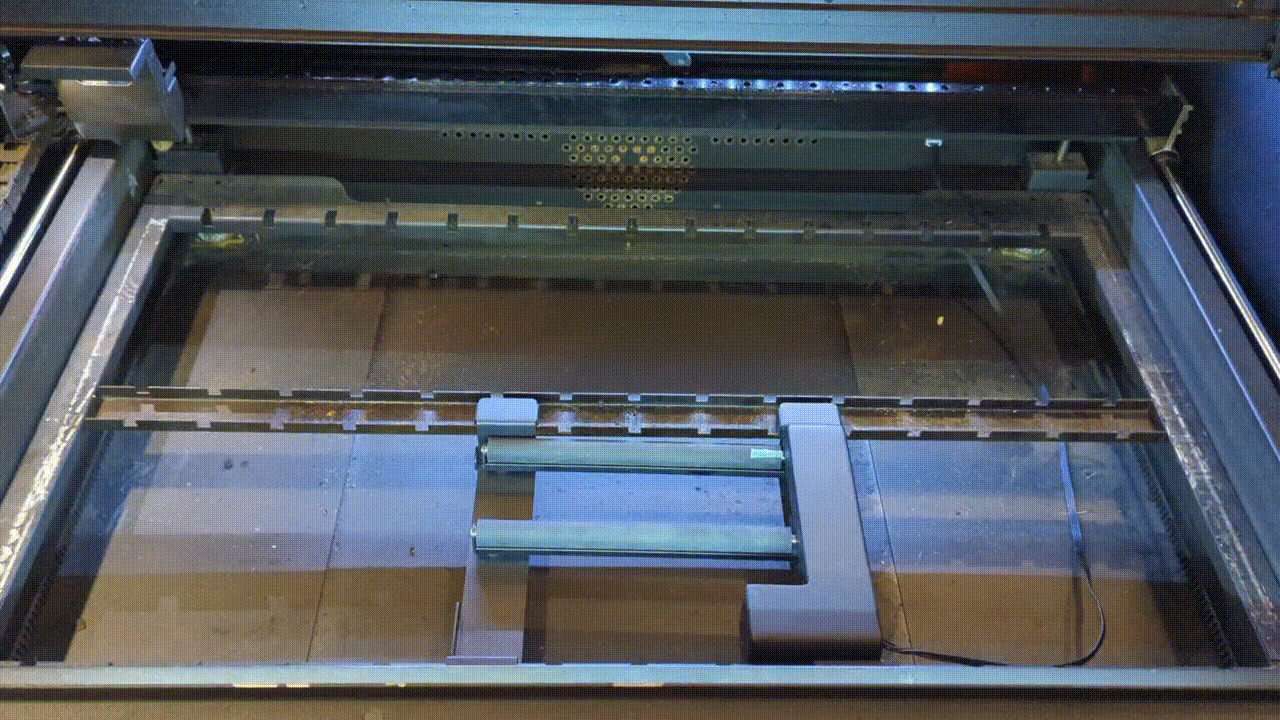

1. Plaats het materiaal in de machine

2. Scherpstellen

- Klik op de knop "Stop" in het "Laser" paneel om de motor los te koppelen.

- Verplaats de laserkop boven het materiaal.

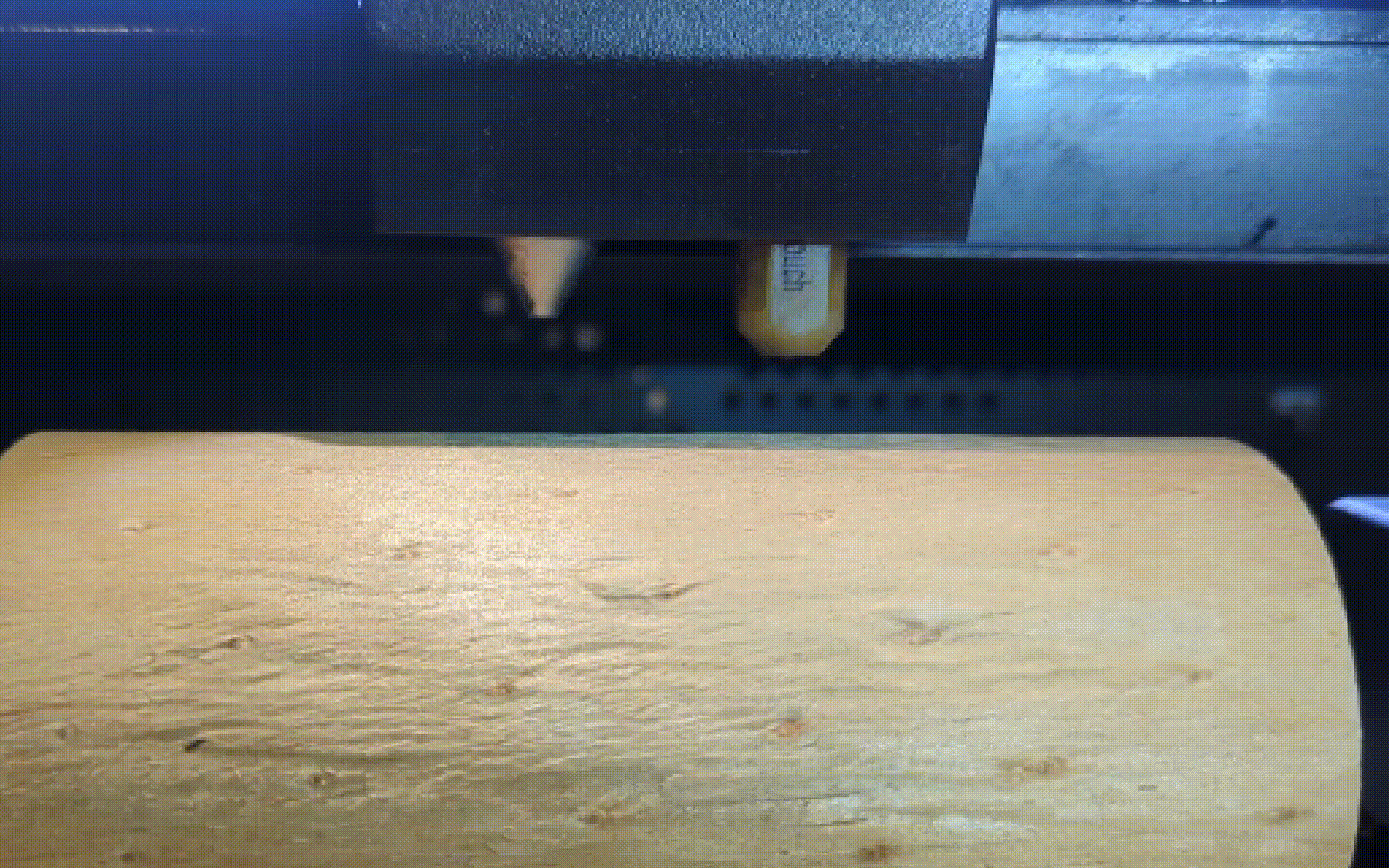

Tik tweemaal op de "AF"-knop om de autofocus te starten.

(Zorg ervoor dat de afstand correct is ingesteld voor elke graveer- of snijbewerking.)

3. Importeer een bestand naar LightBurn

Klik op het bovenstaande pictogram om het bestand te importeren of sleep het bestand rechtstreeks naar het werkgebied.

4. Stel de graveerparameters in

Klik op het object in de laag en stel de parameters in de rechteronderhoek van Cuts / Layers tabblad.

in.

- - Als de laag is ingesteld op "Fill, Fill + Line, Image, Offset Fill" modus, raden we aan om de "Overscanning"

functie in te schakelen. -Dubbelklik op een laag om de

-te openen. Schakel het Overscannen-effect in en voer het percentage in.

Opmerking: Parameterinstellingen verschillen per snelheid en materiaal

Selecteer "Current Position" in de vervolgkeuzelijst van "Start From" in het Laser tabblad.

Opmerking: Aangezien LightBurn de cameravoorbeeldfunctie voor uitlijning niet ondersteunt, wordt aanbevolen om de instelling "Start From" in te stellen op "Current Position".

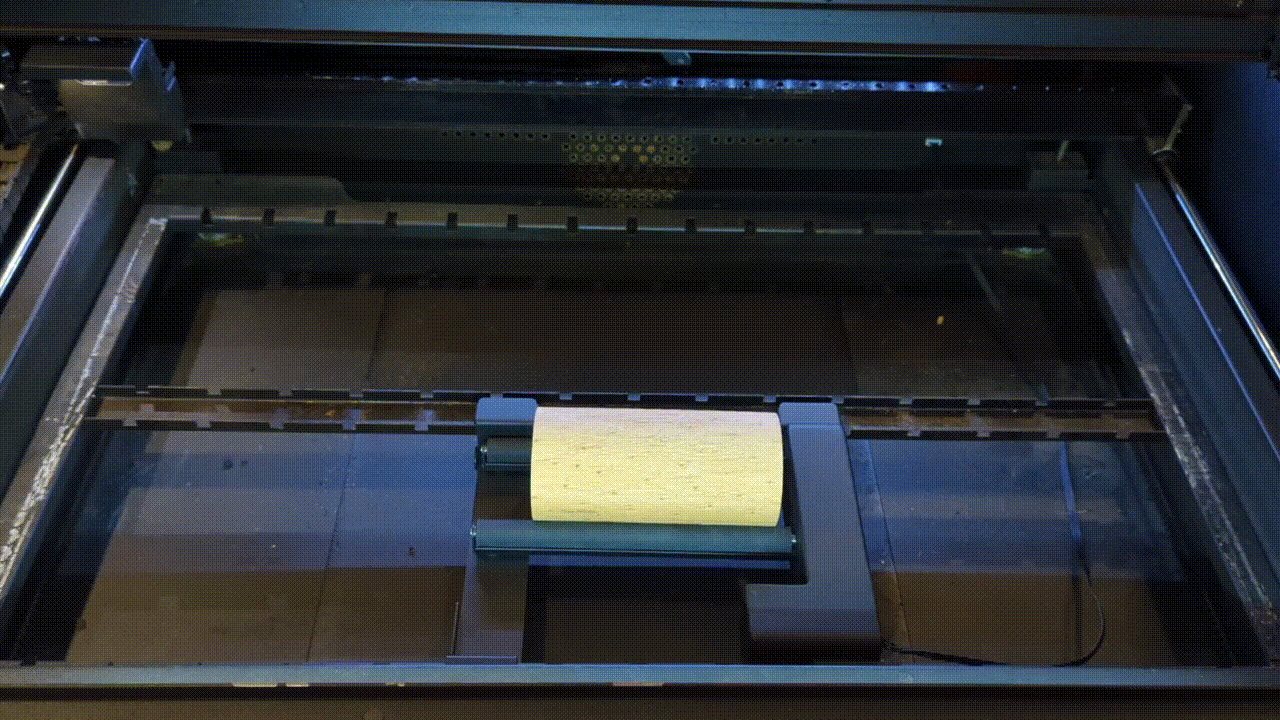

7. Verplaats de laserkop naar de gewenste graveerpositie.
- Klik op de knop "Stop" in het "Laser" paneel om de motor los te koppelen en verplaats vervolgens de laserkop naar de gewenste graveerpositie.

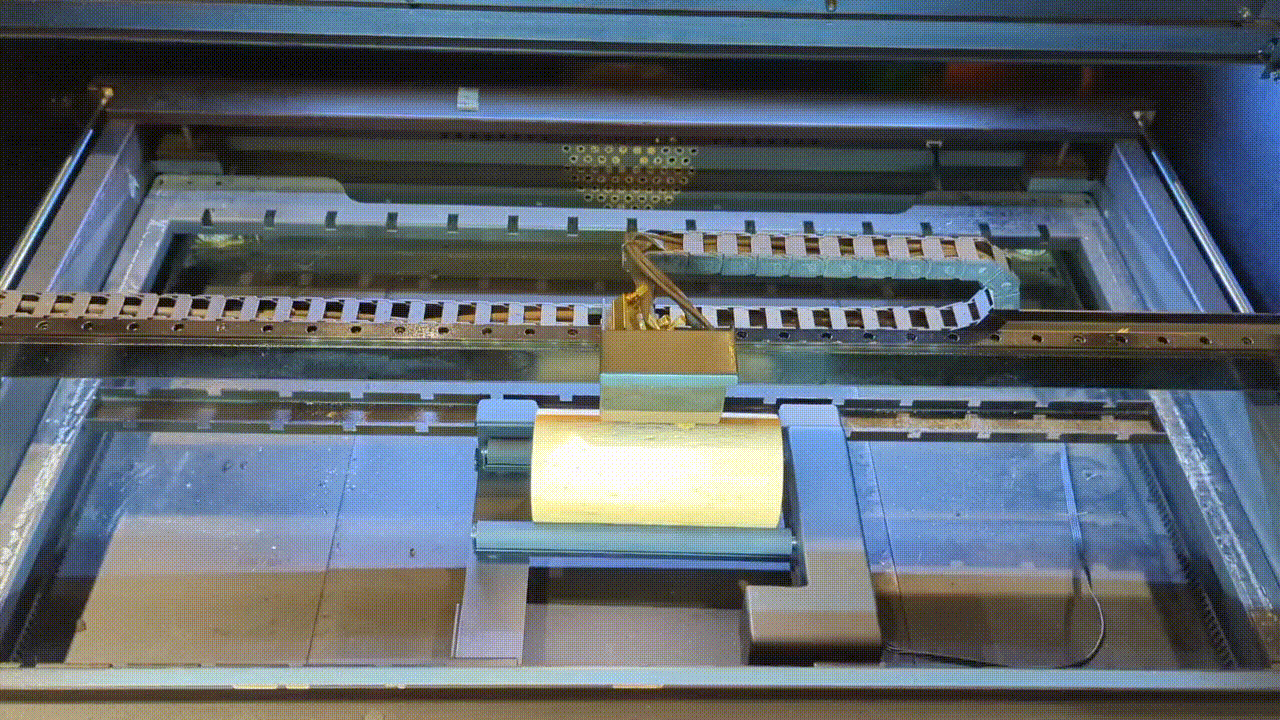

8. Sluit de deur

9. Verstuur het bestand
- Voer "R1" in het "Console" venster in om de rotatiemodus in te schakelen.

- Klik op "Start" om het bestand te versturen.

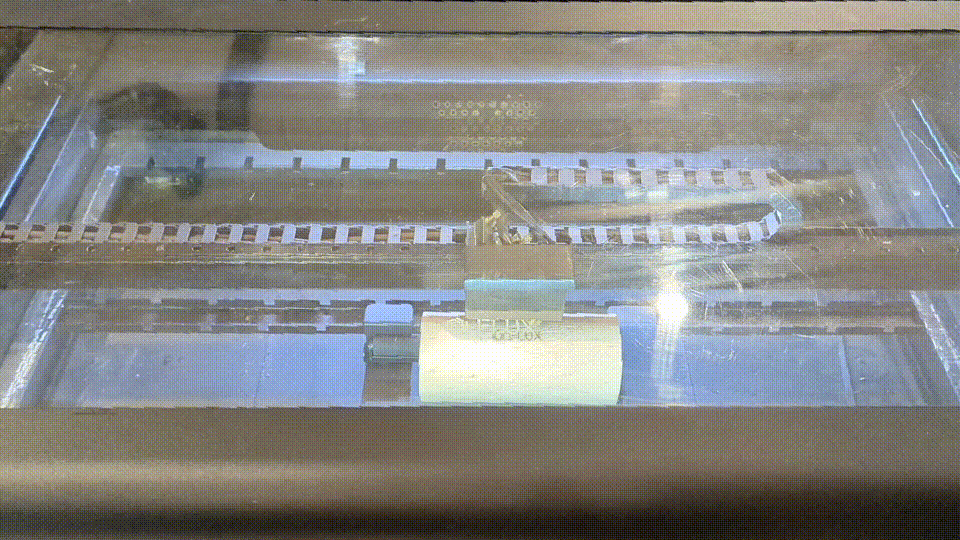

10. Graveren voltooid

Opmerking: Om na het gebruik van de roterende as weer op de niet-roterende as te graveren, voer "R0" in het rechterpaneel "Console" in om de roterende as-modus uit te schakelen voordat u gaat graveren. Deze handeling is alleen nodig wanneer de taak onderbroken of onvolledig is. Het is niet nodig wanneer de taak onder normale omstandigheden is voltooid.
