Beschrijving

Dit artikel begeleidt u bij het starten van een graveertaak met de FLUX Chuck Rotary.
Het wordt echter sterk aanbevolen dat u eerst de FLUX Chuck-handleiding doorleest voordat u voor het eerst gaat graveren.

Stap 1

Zorg ervoor dat u de volgende software- en firmwareversies heeft om de rotatiefunctie van HEXA te kunnen gebruiken.

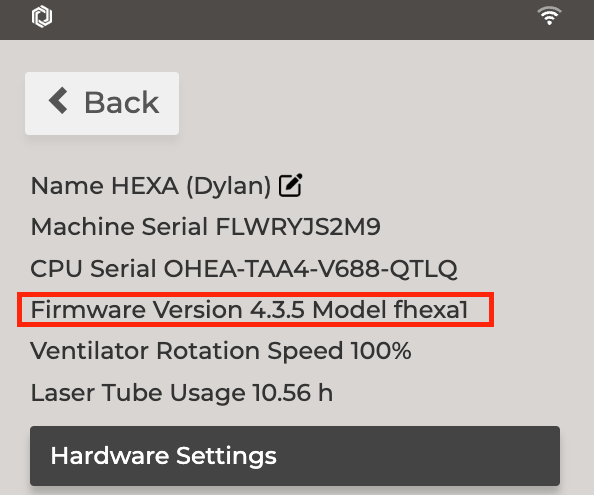

*Beam Studio-versie 2.4.2 of hoger (Handleiding)*	De firmwareversie 4.3.5 of hoger. (Handleiding)

Stap 2

Installeer de HEXA Rotary Stands.

Stappen:

Zet het apparaat aan en laat het werkblad naar de laagste positie zakken.
Machine uit.
Verwijder de honingraat.

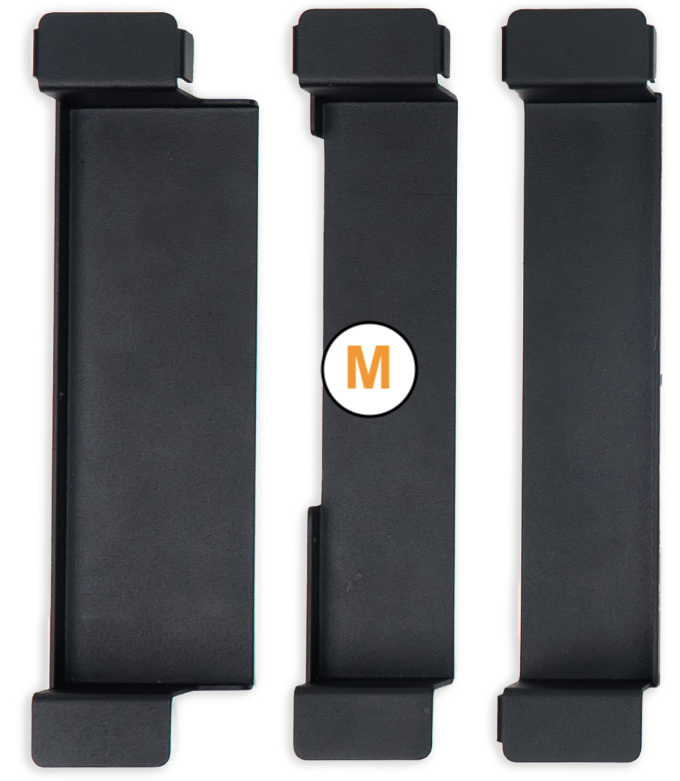

Installeer de steunen op de platformbeugel.

Video:

Stap 3

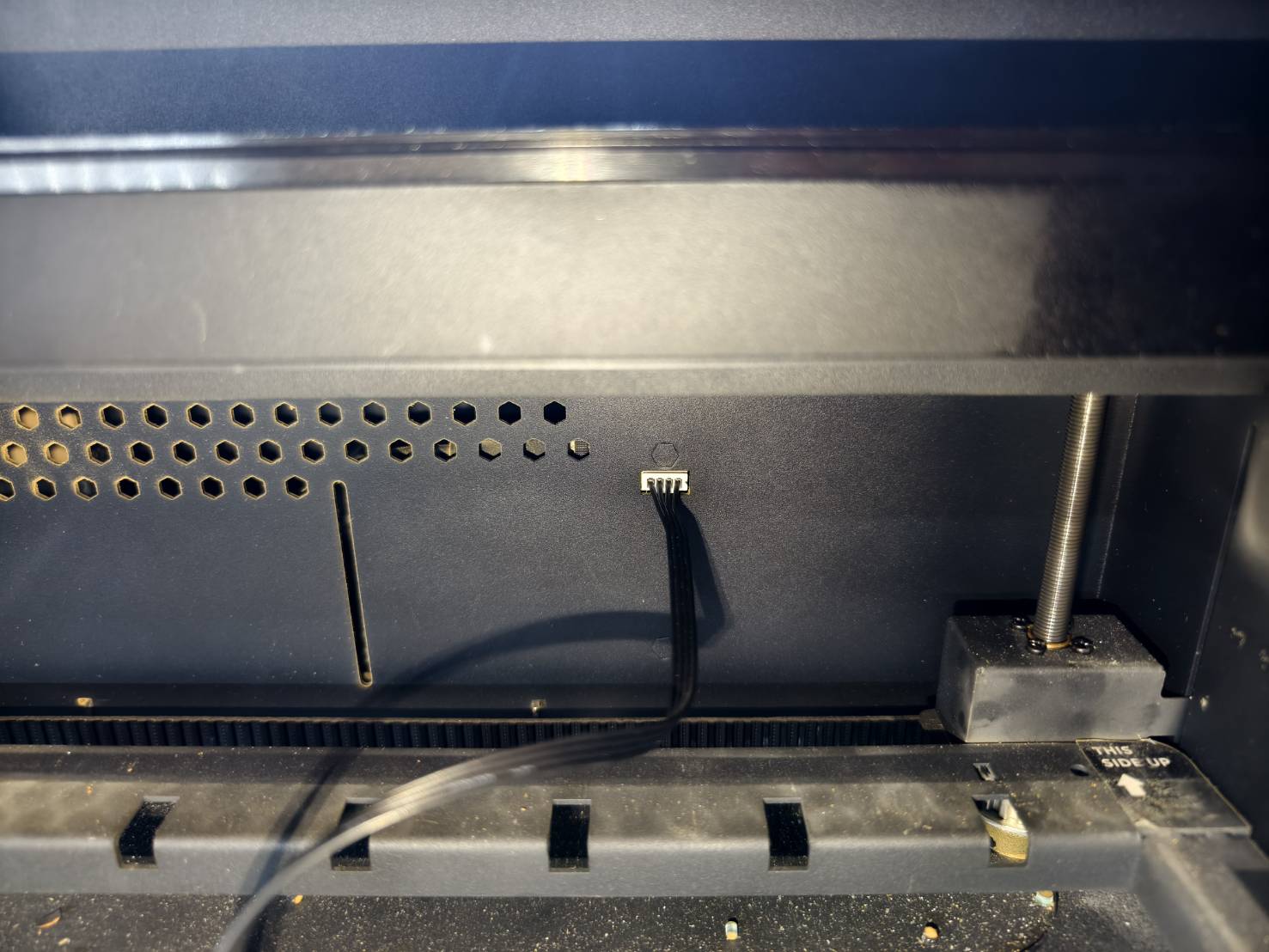

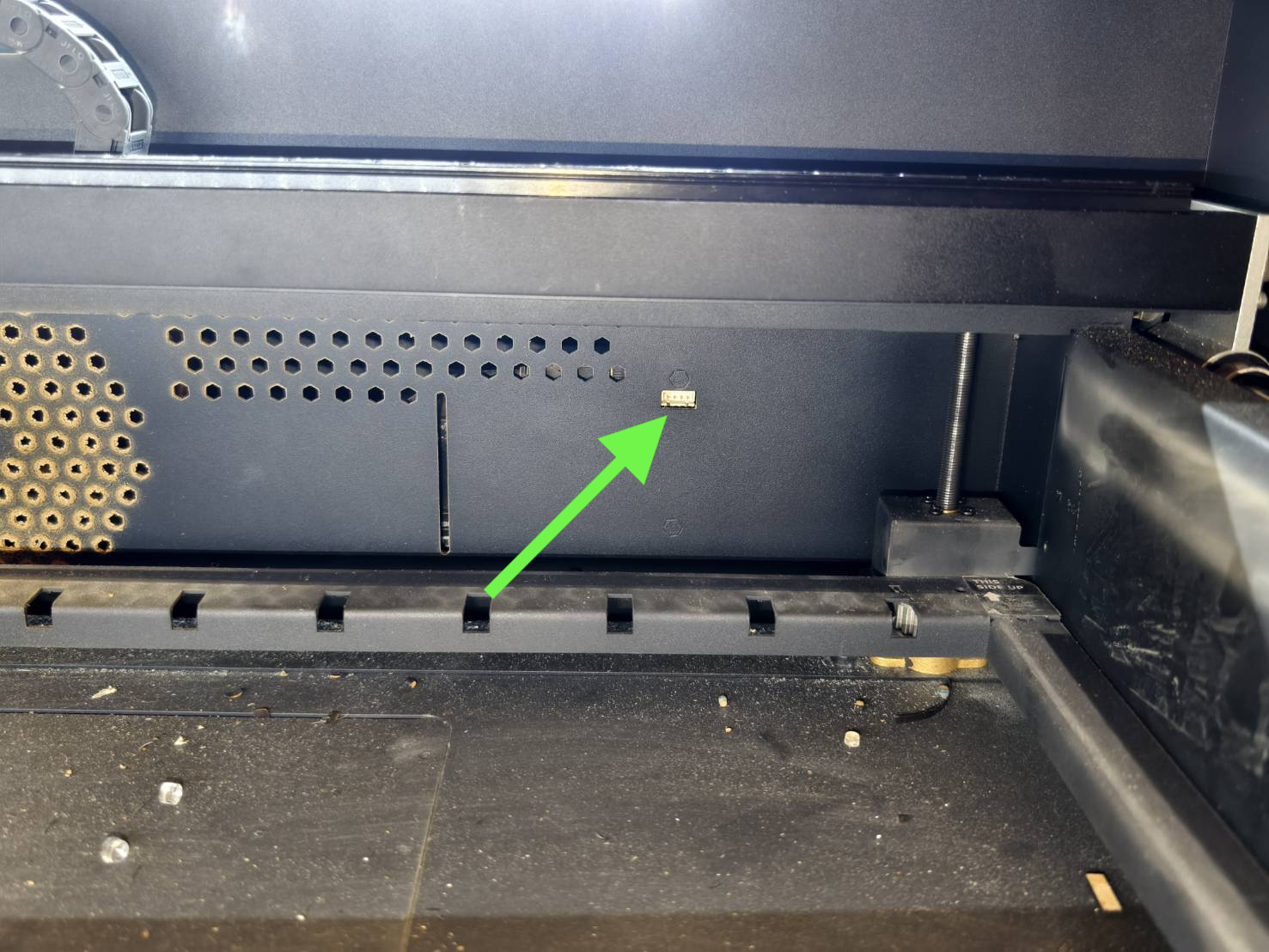

Zoek de aansluitkabel in de doos en sluit deze aan op de rechterachterkant van de machine.

Stap 4

Installeer de spanklauwen op de roterende as op basis van het materiaal dat u gaat gebruiken.
Raadpleeg de handleiding voor instructies over het installeren van de spanklauwen.
FLUX Chuck Rotary Handleiding
(*Het wordt aanbevolen om voor de eerste keer ongewenst materiaal te gebruiken voor oefen- en testdoeleinden.)

Stap 5

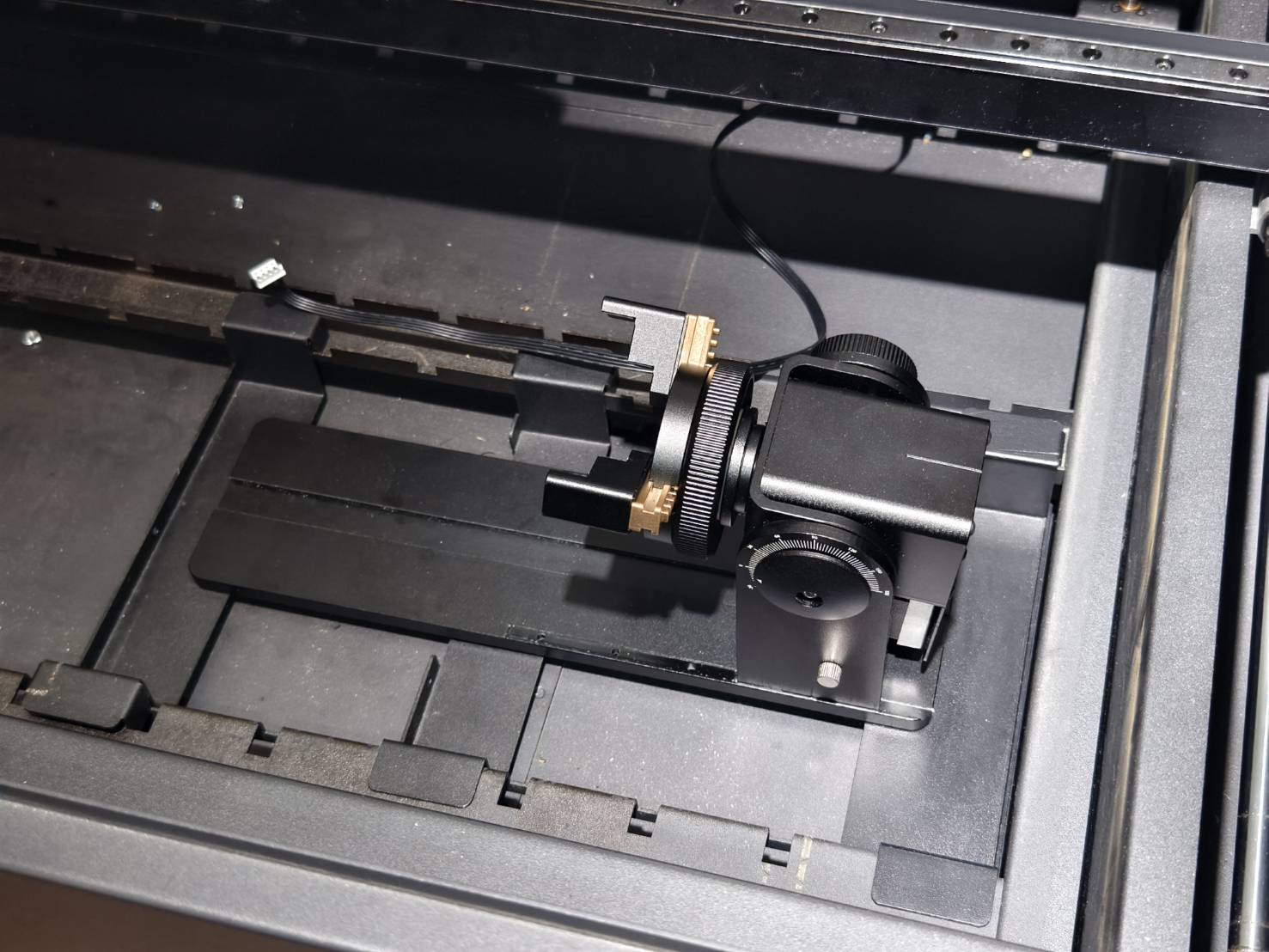

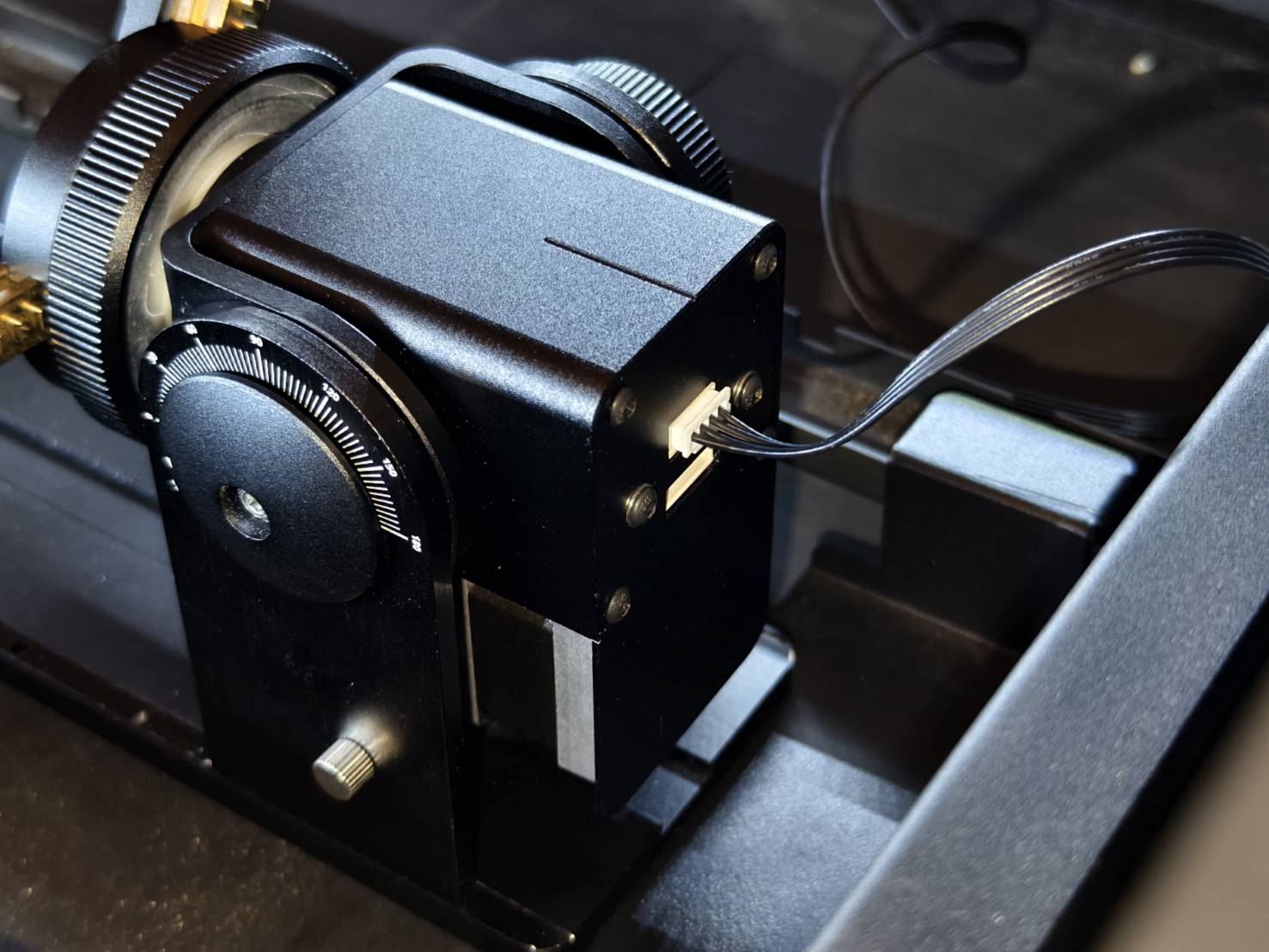

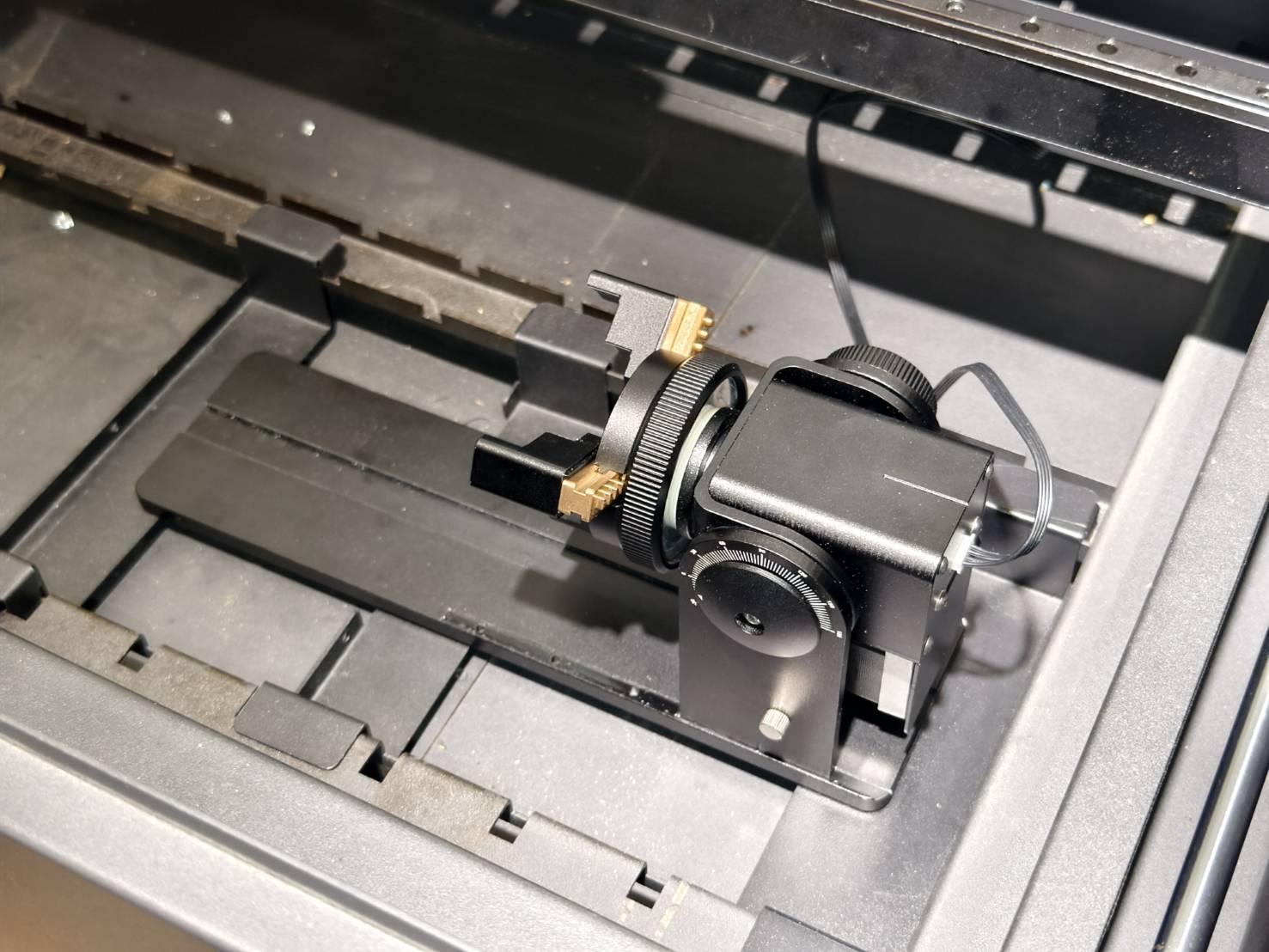

Plaats de Chuck Rotary met geïnstalleerde spanklauwen op de steunen en sluit de kabel aan op het apparaat.

Stap 6

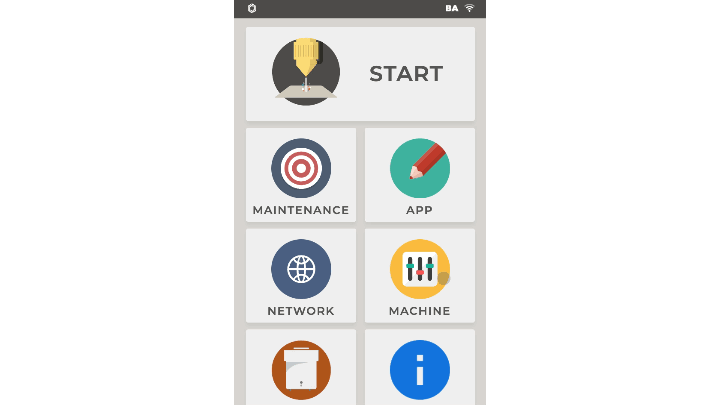

Zet de machine aan en ga naar "Hardware-instellingen" om de juiste roterende versie te selecteren.

Machine >> Hardware-instellingen >> Roterende instellingen >> Chuck

Stap 7

Meet de diameter of omtrek van uw materiaal en noteer deze voor later gebruik.
(Het wordt aanbevolen om voor de eerste keer materiaal te gebruiken dat bedoeld is voor oefenen en testen.)

(Als de diameter van uw materiaal kleiner is dan 25 mm (omtrek: 78,5 mm), ga dan naar Stap 7.1.

Stap 7.1

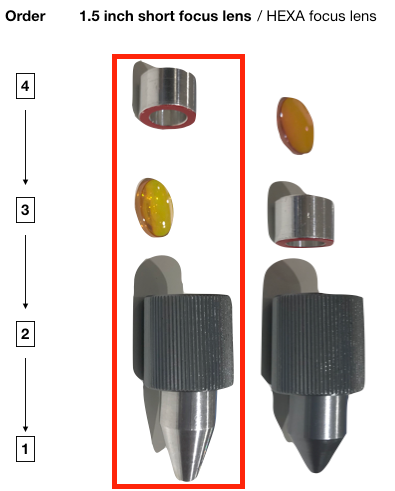

De positie van de focuslens moet worden aangepast voor het graveren van kleiner materiaal. (Diameter kleiner dan 25 mm, omtrek 78,5 mm)

Uw lens bevindt zich standaard aan de bovenkant en moet naar de onderkant worden verplaatst, zoals hieronder omcirkeld.

Bekijk de onderstaande video om de positie van uw focuslens aan te passen.

Stap 8

Klem het materiaal vast met de roterende kop en zorg dat het waterpas ligt.
(Raadpleeg de Rotary Chuck-handleiding voor het vastklemmen van verschillende vormen.)

Stap 9

Voer autofocus uit voor materiaaldiameters groter dan 25 mm (omtrek: 78,5 mm).
(Als de diameter van uw materiaal kleiner is dan 25 mm (omtrek: 78,5 mm), ga dan naar Stap 9.1.
(Autofocus is niet beschikbaar voor kleiner materiaal.)

Stappen:

Verlaag het bed indien nodig.

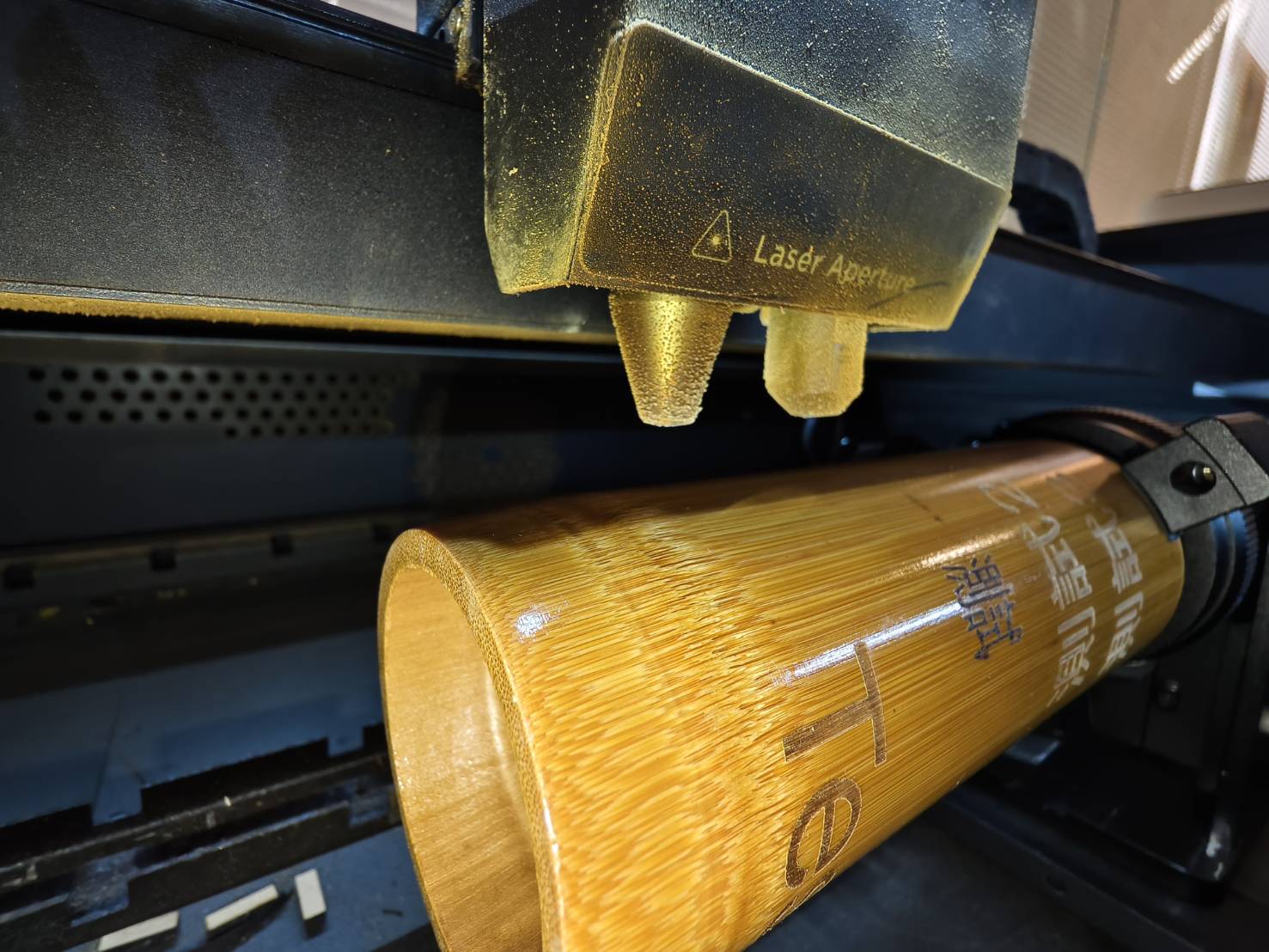

Beweeg de focussonde dicht naar het oppervlak van het materiaal.
Verhoog het bed om te controleren of de sonde het oppervlak kan raken.
Voer autofocus uit door te dubbelklikken op de "AF"-knop.

Video:

Stap 9.1

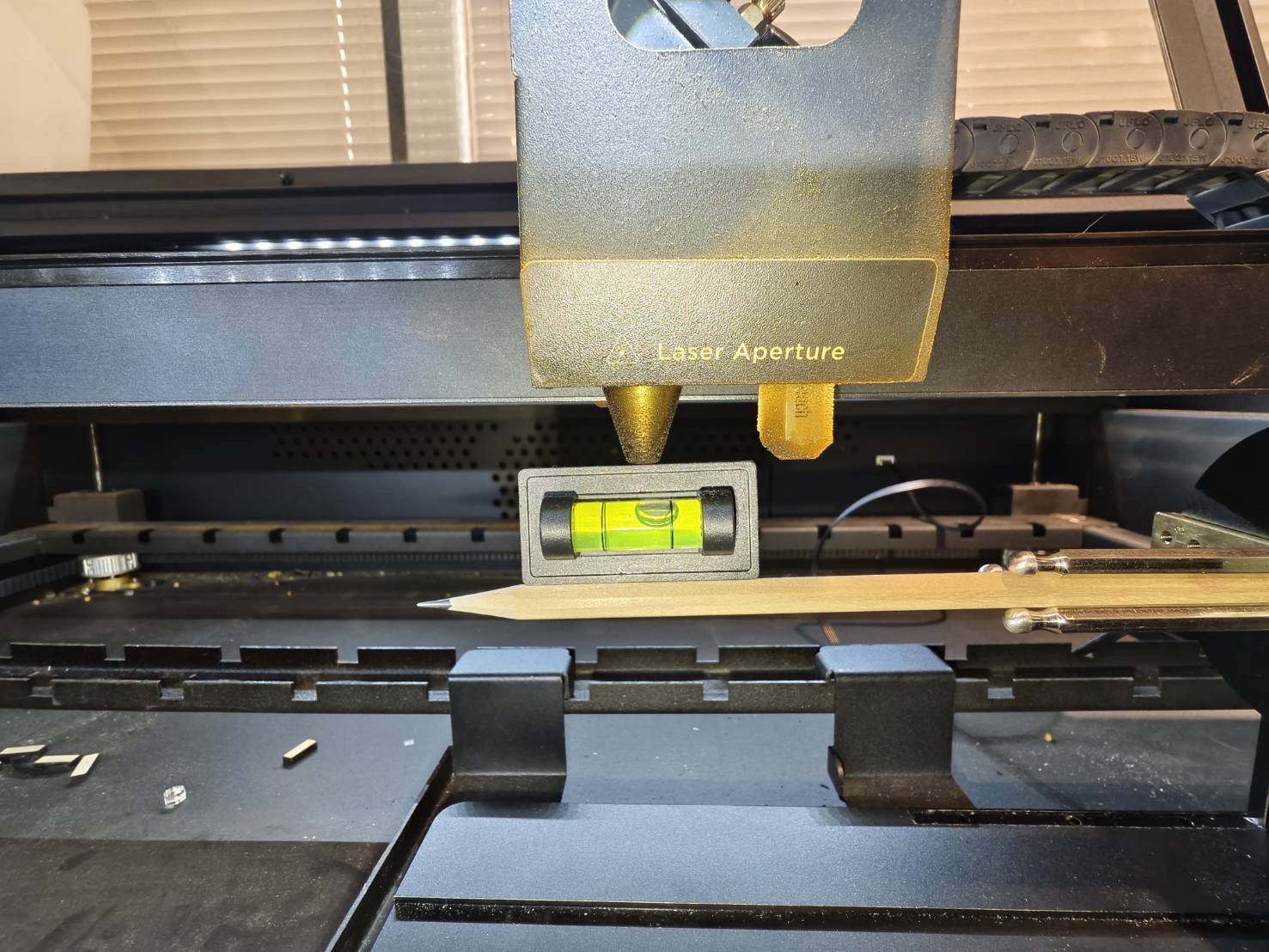

Voer handmatige focus uit met de mini-waterpas die bij de Chuck Rotary wordt geleverd.

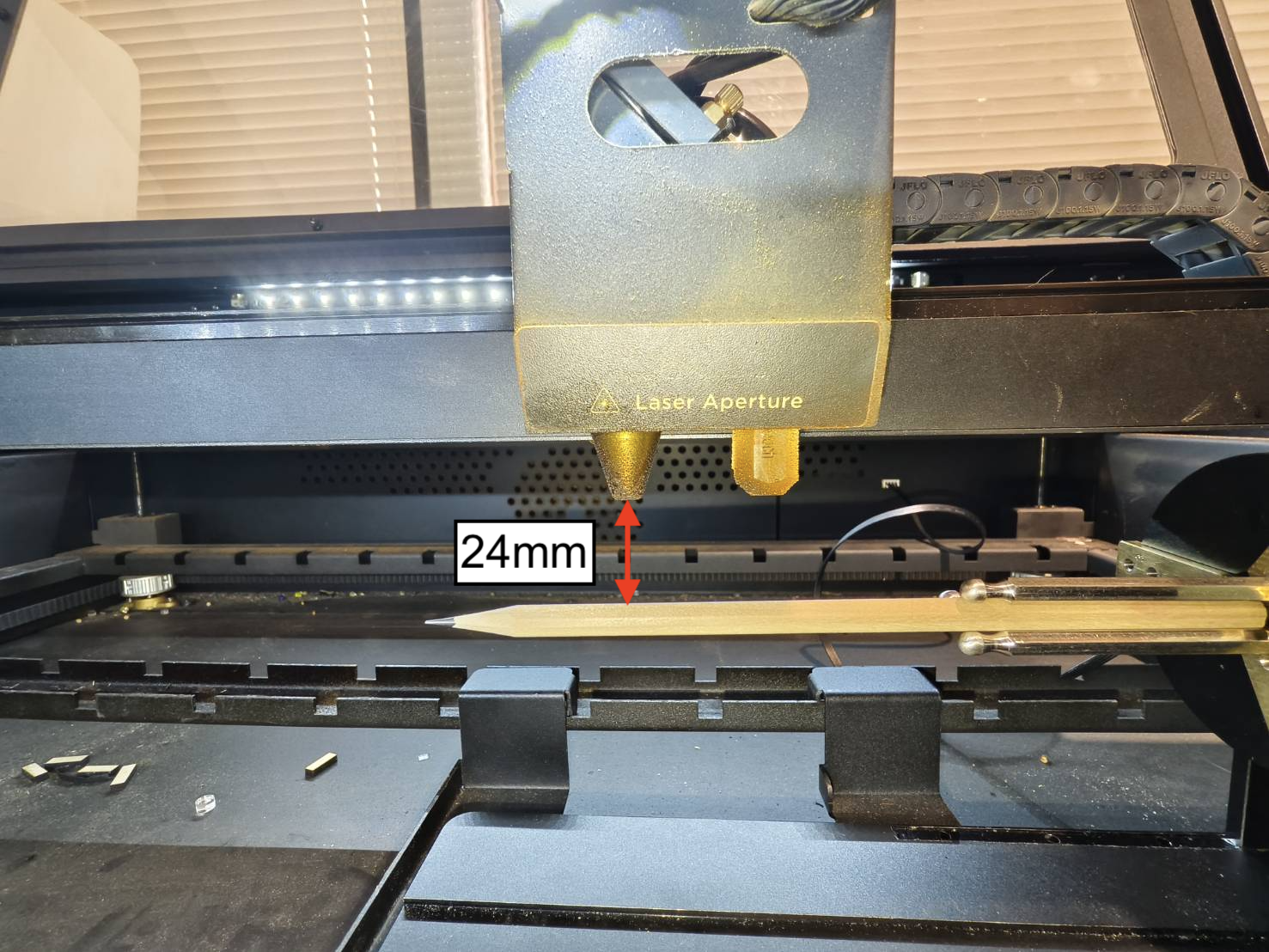

Aangezien de lens is verplaatst in stap 7.1, moet de afstand tot de punt van de spuitmond nu 24 mm zijn.

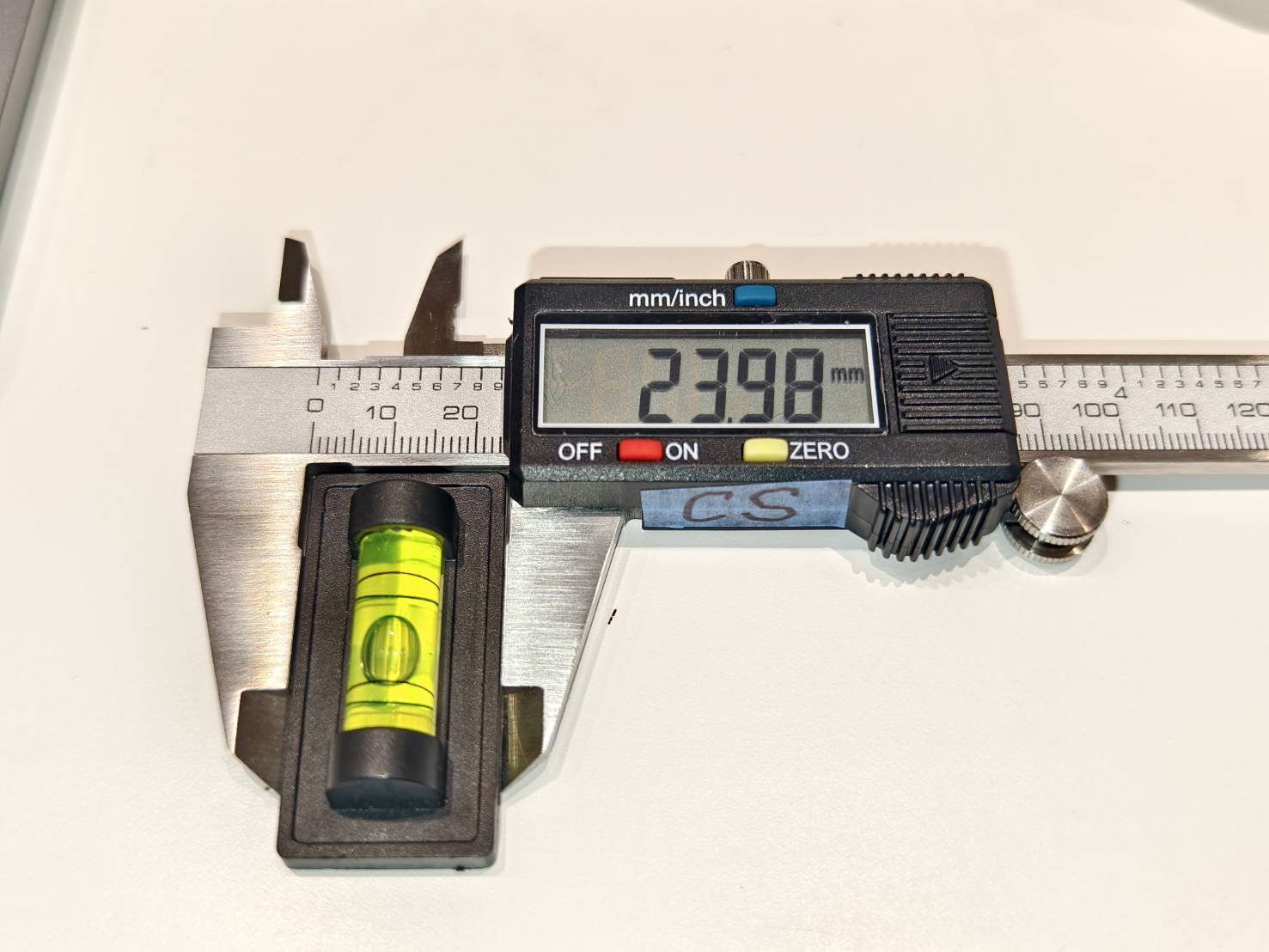

De breedte van de mini-waterpas is ongeveer 24 mm.
Plaats daarom de mini-waterpas op het oppervlak van het materiaal en verhoog het bed totdat de waterpas de punt van de spuitmond raakt.

Stap 10

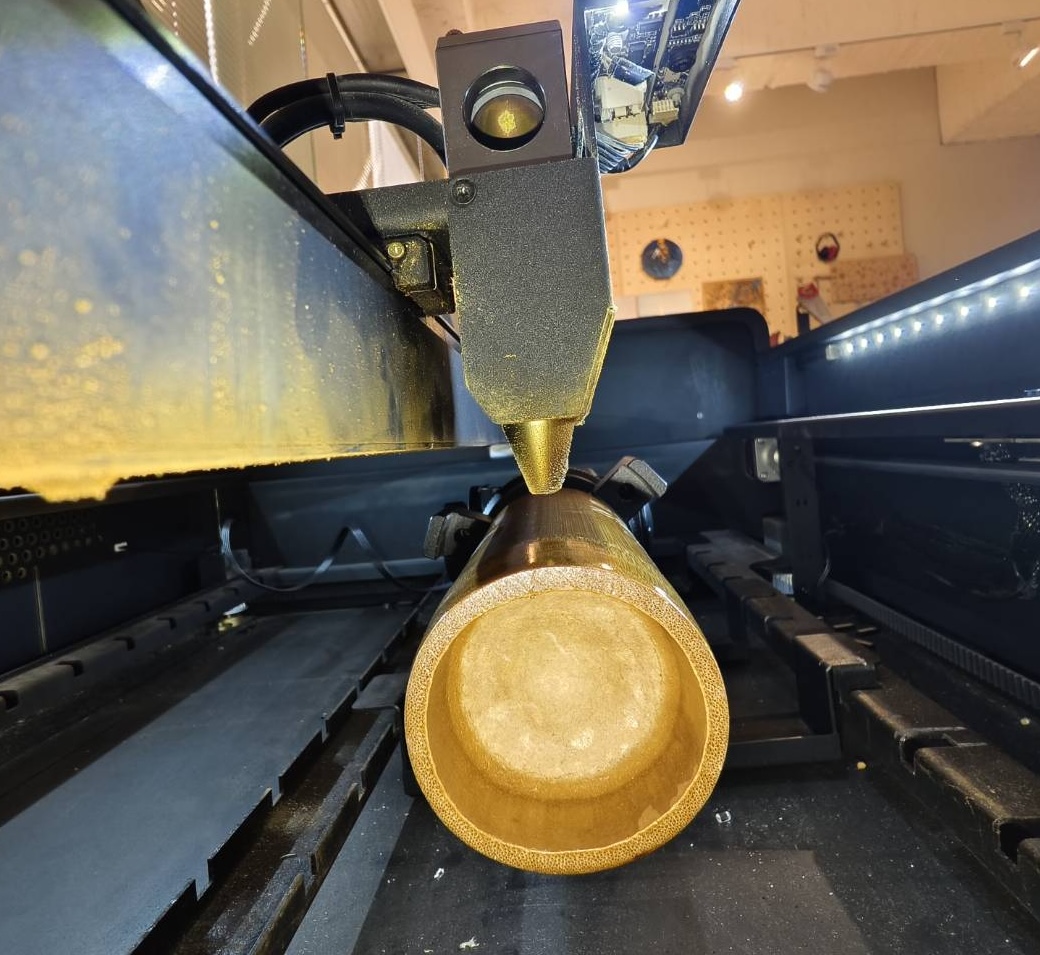

Verplaats de punt van de spuitmond naar het midden van het gebied dat u wilt graveren.

Stap 11

Start Beam Studio.

Screenshot 2024-09-26 at 11.27.12 AM.png

Stap 12

Ga naar "Documentinstellingen" en breng de wijzigingen aan.

1. Wijzig het werkgebied naar "HEXA".

2. Verander de startoptie naar "Huidige positie".

3. Kies voor de taakoorsprong het "Midden".

4. Schakel de rotatiefunctie in.

5. Voor de spiegelfunctie: schakel deze in als uw rotatie-eenheid omgekeerd is.
Laat het uitgeschakeld als deze niet omgekeerd is.
(Alleen beschikbaar voor Ador.)

Standaardpositie (De bovenkant is vlak.)	Omgekeerde positie (De motor staat omhoog.)

Stap 13

Ga naar "Rotary-instellingen" en breng de wijzigingen aan.

1.
Zorg ervoor dat de rotatiefunctie is ingeschakeld.

2.
Kies 'Chuck' als type.

3.
Voer de afmetingen van uw materiaal in, gemeten in Stap 7.
(U kunt één van beide waarden invoeren; de software berekent de andere automatisch.)

4.
Schakel de spiegelfunctie in als uw rotatie-eenheid omgekeerd is geplaatst.
Laat het uitgeschakeld als deze niet omgekeerd is.
(Alleen beschikbaar voor Ador.)

Standaardpositie (De bovenkant is vlak.)	Omgekeerde positie (De motor staat omhoog.)

Stap 14

Maak een graveringsobject of importeer uw eigen ontwerp.

Screenshot 2024-09-26 at 12.23.35 PM.png

Afhankelijk van uw ontwerp zal het meestal 90 graden gedraaid worden om overeen te komen met de oriëntatie van het materiaal.

Stap 15

Verplaats na het instellen van uw ontwerp het midden ervan naar de blauwe lijn.

Stap 16

Gebruik de functie "Running Frame" om het graveerpad te visualiseren.

Kies "Framing" om de omtrek van het ontwerp of bestand te zien.
Na het klikken op "Start" begint de laserkop te bewegen. Het bewegingspad geeft het graveergebied voor deze taak aan.
Het startpunt is de huidige positie van uw lasermond.
Het pad is afhankelijk van de geselecteerde "Job Origin" in Stap 12. Als het midden is geselecteerd, wordt het startpunt ingesteld op het midden van het ontwerp. Het midden wordt doorgaans gebruikt voor roterende taken.
U kunt de laserkop verplaatsen om het graveergebied aan te passen totdat de positie naar wens is.

Stap 17

Nadat u de graveerpositie heeft bevestigd, stelt u de juiste parameters voor snelheid en vermogen in op basis van uw materiaal.

Stap 18

Sluit de deur en start de taak.

Stap 19

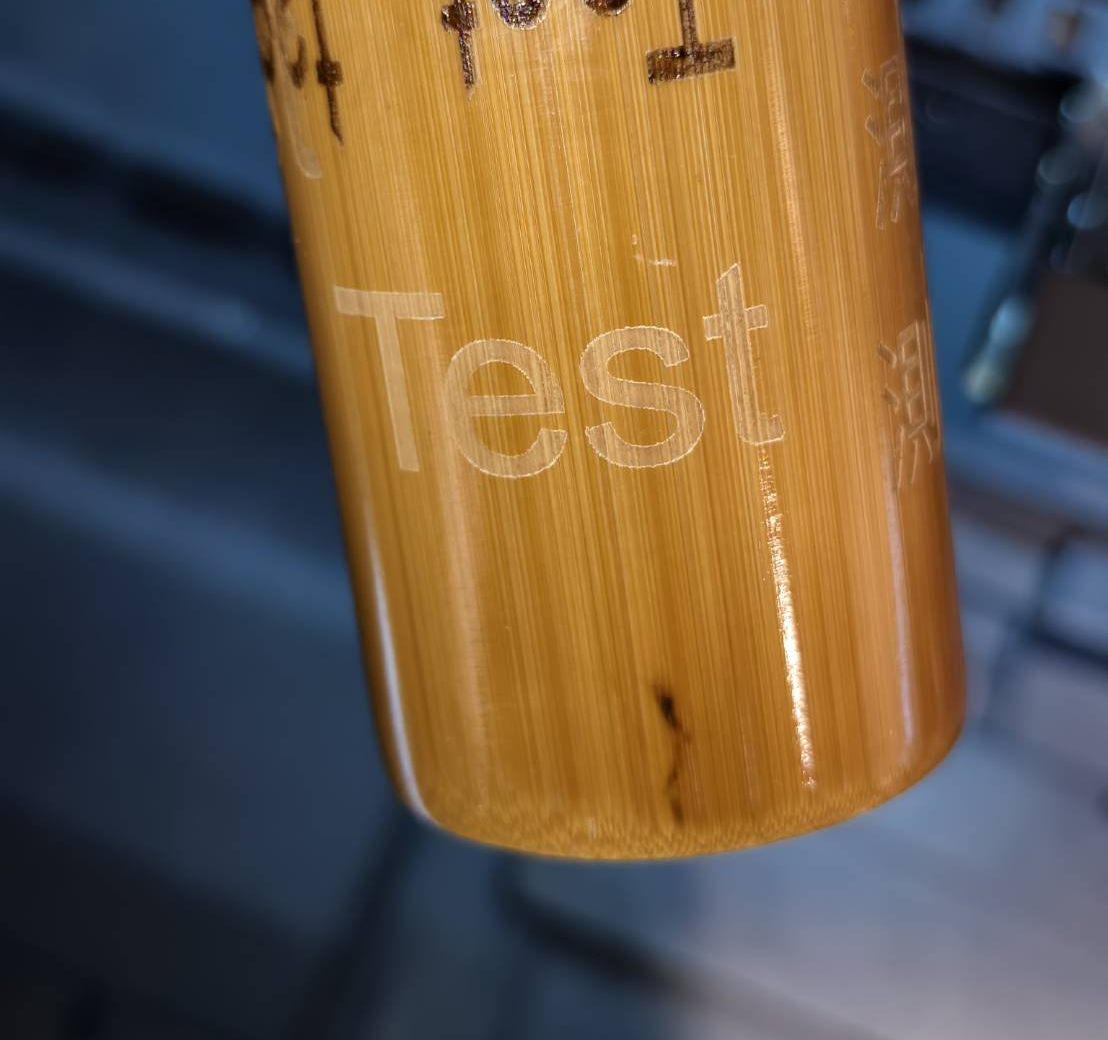

Controleer het resultaat.
