Disclaimer

Om LightBurn te gebruiken voor het aansturen van HEXA, dient u de officiële versie van de LightBurn-software te downloaden. Aangezien LightBurn software van derden is, kan FLUX niet aansprakelijk worden gesteld voor enig verlies veroorzaakt door het gebruik ervan.

De firmware van HEXA heeft diverse tests ondergaan, maar het is nog steeds mogelijk dat sommige functies van de LightBurn-software niet compatibel zijn met de machine. Als er fouten optreden vanwege incompatibiliteit, volg dan de instructies in de onderstaande link om het probleem correct te melden bij uw lokale wederverkoper of FLUX-ondersteuning. [Contact opnemen met klantenservice]

Voordat u begint

1. Werk de firmware bij naar v4.2.1 of hoger.

- Selecteer de "MACHINE → Bijwerken naar de nieuwste Firmware" op het bedieningspaneel van de HEXA.
- U kunt de firmware ook bijwerken via Beam Studio
Download de firmware van de officiële website. Klik vervolgens op "Machine → Firmware bijwerken". Werk vervolgens de machinefirmware bij naar de geselecteerde versie door het firmwarebestand op uw computer te selecteren.

2. Download dit configuratiebestand: HEXA_Preset

Opmerking: Het configuratiebestand dat we hebben verstrekt, bevat de GCode en baudrate-instellingens. Als u het configuratiebestand niet gebruikt, stel deze dan apart in bij de 'Apparaatinstellingen'. (Raadpleeg dit artikel voor meer informatie)

Download en installeer het stuurprogramma.

Raadpleeg dit artikel voor de installatie van het stuurprogramma: LightBurn Bridge-kabel - Installatie van het stuurprogramma

LightBurn-instellingen

Om LightBurn te downloaden, klik hier.

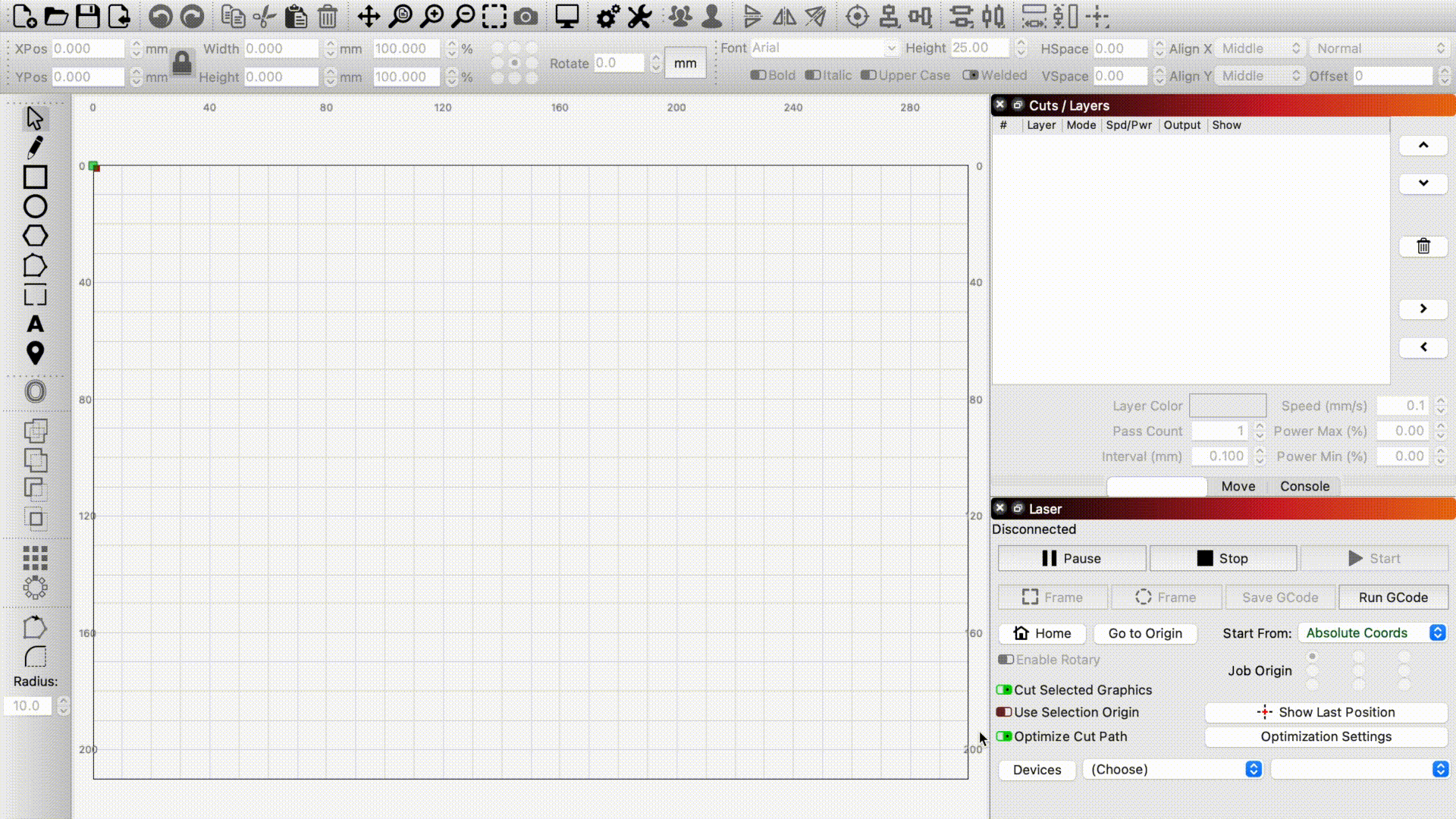

1. Open LightBurn en klik op 'Apparaten' in het Laser tabblad.

2. Klik op 'Importeren' om het bestand te importeren dat HEXA_Preset u hebt gedownload.

3. De volgende apparaatinformatie wordt weergegeven zodra het bestand succesvol is geïmporteerd.

Verbind uw computer met de machine via de LightBurn Bridge-kabel.

1. Steek de LightBurn-kabel in de USB-poort aan de zijkant van de machine.

（Het USB-pictogram verschijnt in de rechterbovenhoek van het machinepaneel om aan te geven dat er een succesvolle verbinding tot stand is gebracht.)

2. Steek het andere uiteinde van de LightBurn Bridge-kabel in de computer.

3. Selecteereer de juiste USB-poortnaam. Het kiezen van de verkeerde poort zal resulteren in een mislukte verbinding. U moet mogelijk verschillende poorten proberen. Als de verbinding succesvol is, verschijnt de volgende informatie in het tabblad Console.

Homing-test

Als de computer succesvol verbonden is met de machine, zal de machine automatisch beginnen met homing. Zo niet, klik dan op de home-knop om te bepalen of de homing-functie werkt.

Bediening starten

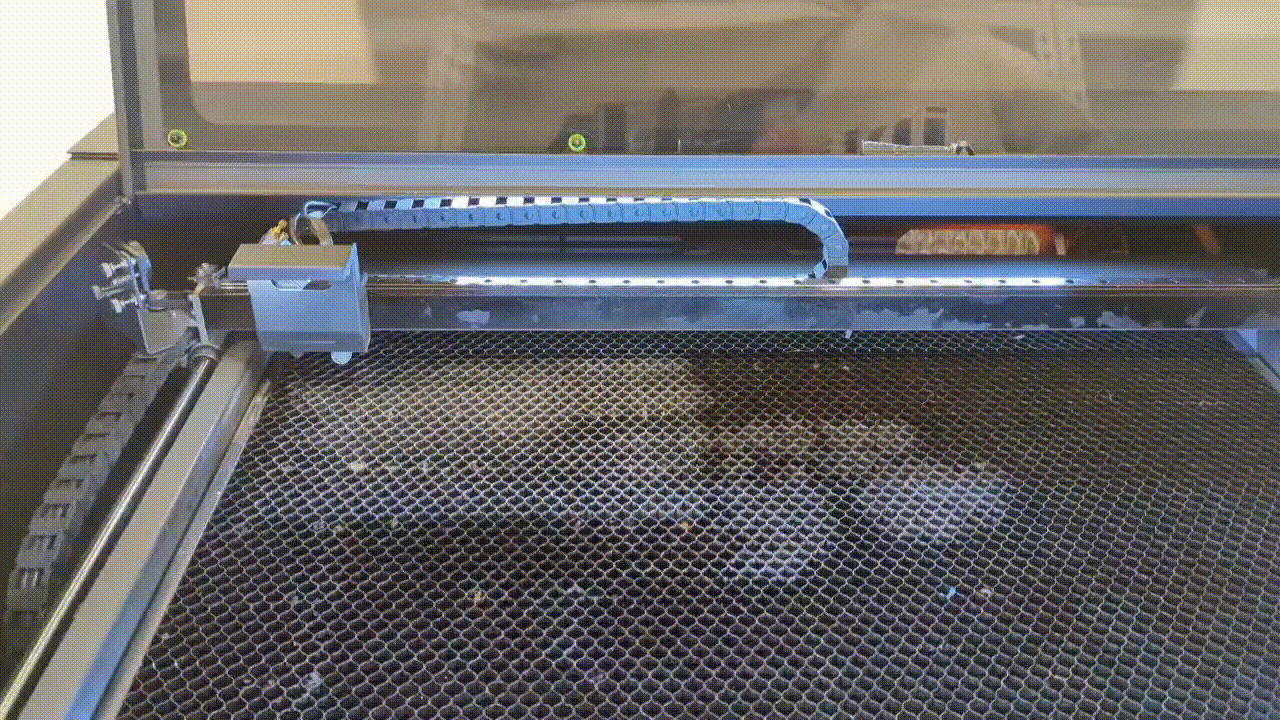

1. Plaats het materiaal in de machine

2. Scherpstellen

- Klik op de "Stop" knop in het "Laser" paneel om de motor los te koppelen.

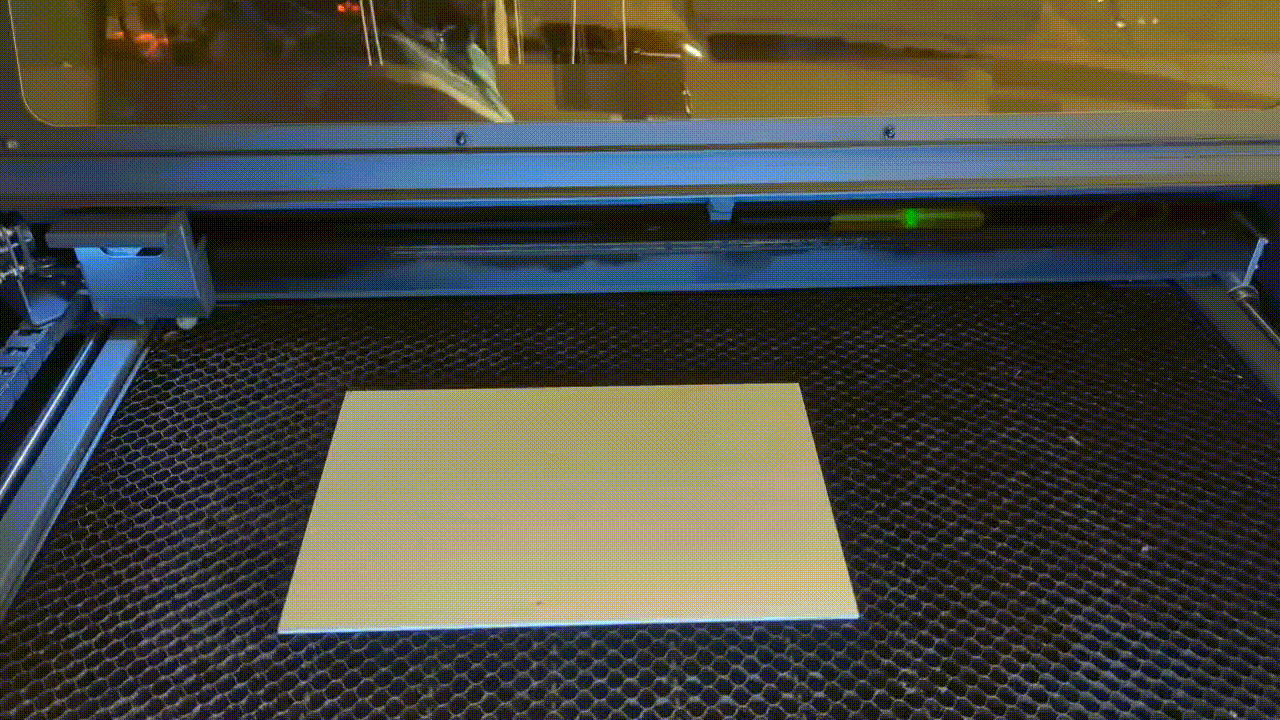

- Beweeg de laserkop boven het materiaal.

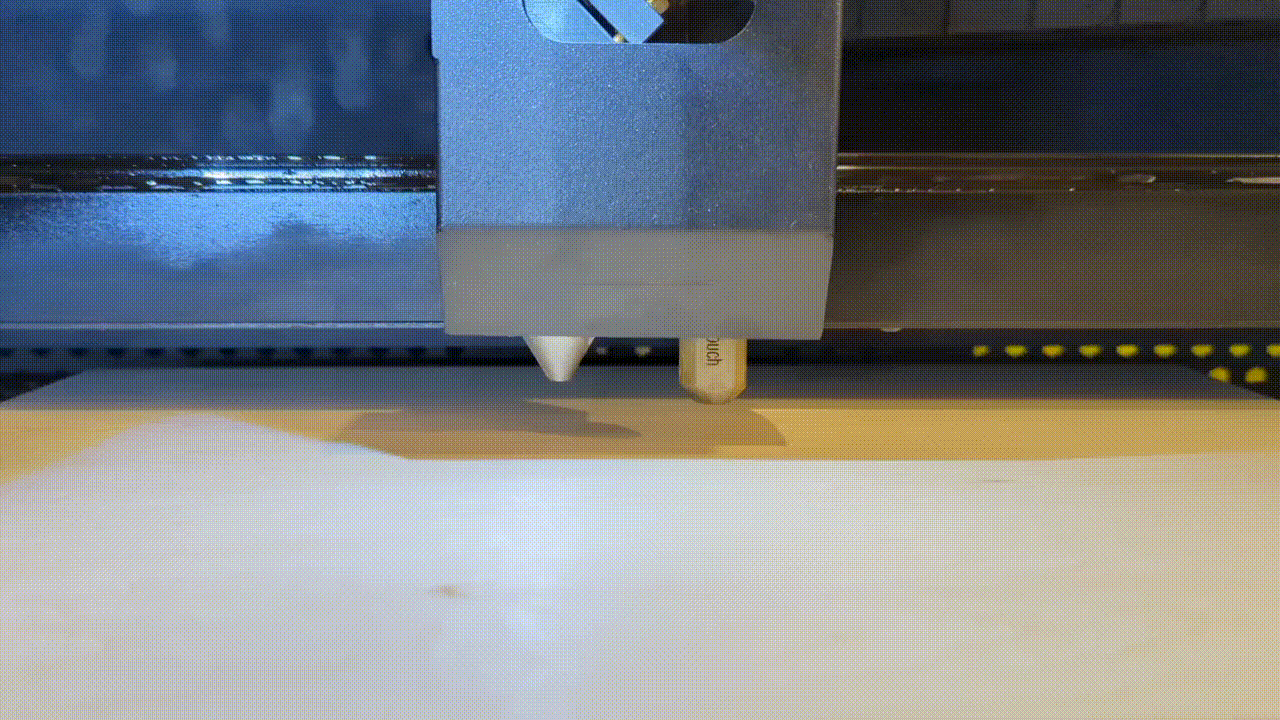

- Druk tweemaal op de "AF"-knop om de autofocus te starten.

(Zorg ervoor dat de focusafstand correct is ingesteld voor elke graveer- of snijbewerking.)

Let op: Zorg ervoor dat de machine de motor automatisch loskoppelt binnen 3 minuten na de LightBurn-besturing. Als de motor langdurig vergrendeld blijft, kan dit de machine beschadigen. (Klik op het "Stop" knop in het "Laser" paneel om de motor los te koppelen)

3. Importeer een bestand in LightBurn

Klik op het bovenstaande pictogram om eenbestand te importeren, of sleep het bestand rechtstreeks naar het werkgebied.

4. Stel de parameters in

Klik op een patroon of laag en stel de parameters in de rechteronderhoek van het Cuts/Layers tabblad.

5. Schakel het "Overscanning" effect in

- Als de laag is ingesteld op "Fill, Fill + line, Image of Offset Fill" modus, raden we aan om de "Overscanning" functie te activeren.

- Dubbelklik op een laag om de "Cut Instellings Editor"te openen. Schakel het Overscanning-effect in en voer het percentage in.

Let op:

• Parameterinstellingen verschillen per snelheid en materiaal. Raadpleeg de "Aanbevolen instellingen voor materiaalparameters" onderaan dit artikel.
• Als u de motor heeft verloren en de laserkop heeft verplaatst, vergeet dan niet om op "Home" te drukken om de positie te resetten voordat u de taak verzendt. Anders bestaat er een risico op botsing.

6. Stel de startpositie in

Selecteer "Absolute coördinaten" in de vervolgkeuzelijst "Start vanaf" in het Laser tabblad.

Let op: De werking van "Absolute coördinaten" is zeer vergelijkbaar met Beam Studio, dus we raden het sterk aan voor gebruikers met ervaring met Beam Studio.

Absolute coördinaten

Het hoofdbewerkingsvenster dat u ziet, representeert het werkgebied van uw machine. Alles wat u in dat gebied plaatst, wordt op de overeenkomstige plek op uw machine gesneden.

7. Klik op "Home" in het Laser-paneel.

Als u de motor heeft verloren en de laserkop heeft verplaatst, vergeet dan niet om op "Home" te drukken om de positie te resetten voordat u de taak verzendt. Anders bestaat er een risico op botsing.

8. Selecteereer het patroon dat u wilt voorvertonen en klik op "Frame" om te zien of het patroon op de verwachte positie wordt gegraveerd.

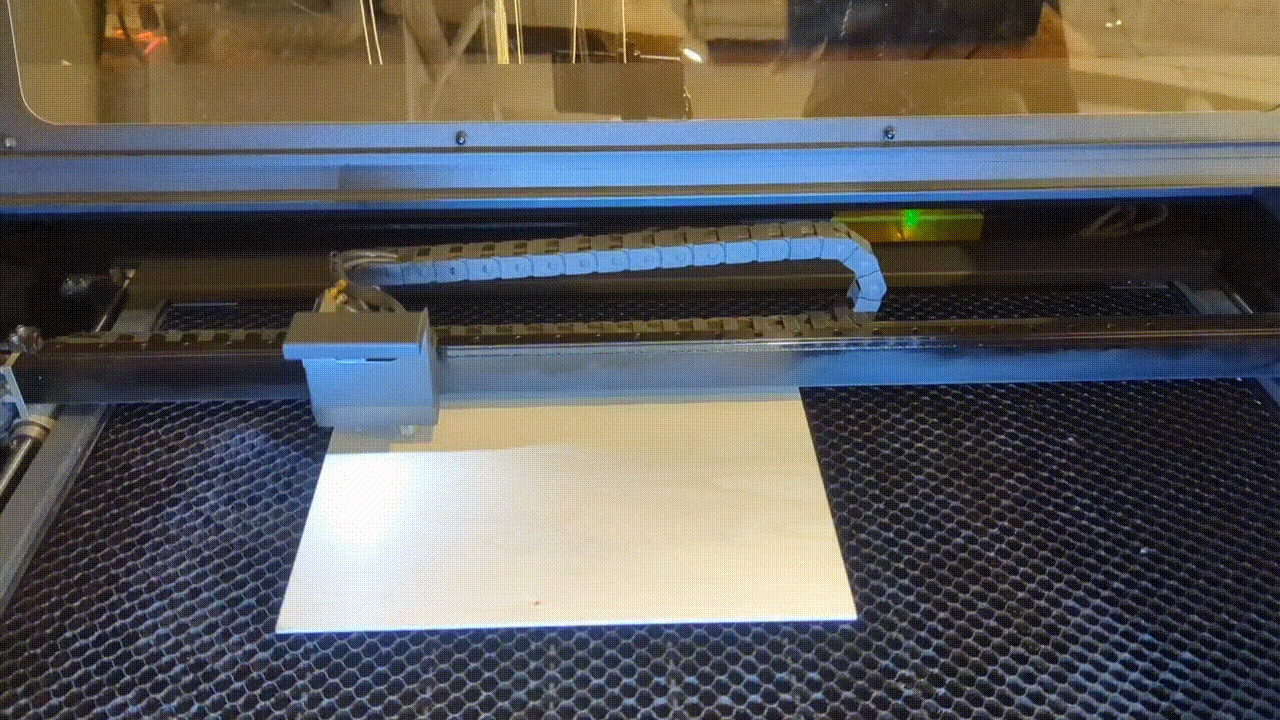

9. Sluit de deur

10. Klik op Home en verstuur de opdracht

Selecteereer de afbeelding en klik op het "Start" in het Laser tabblad om de opdracht te versturen.

Let op: Het verwijderen van de kabel tijdens de uitvoering van het project zal de bewerking stoppen. Zorg ervoor dat de kabel goed is aangesloten tijdens de uitvoering van de opdracht.

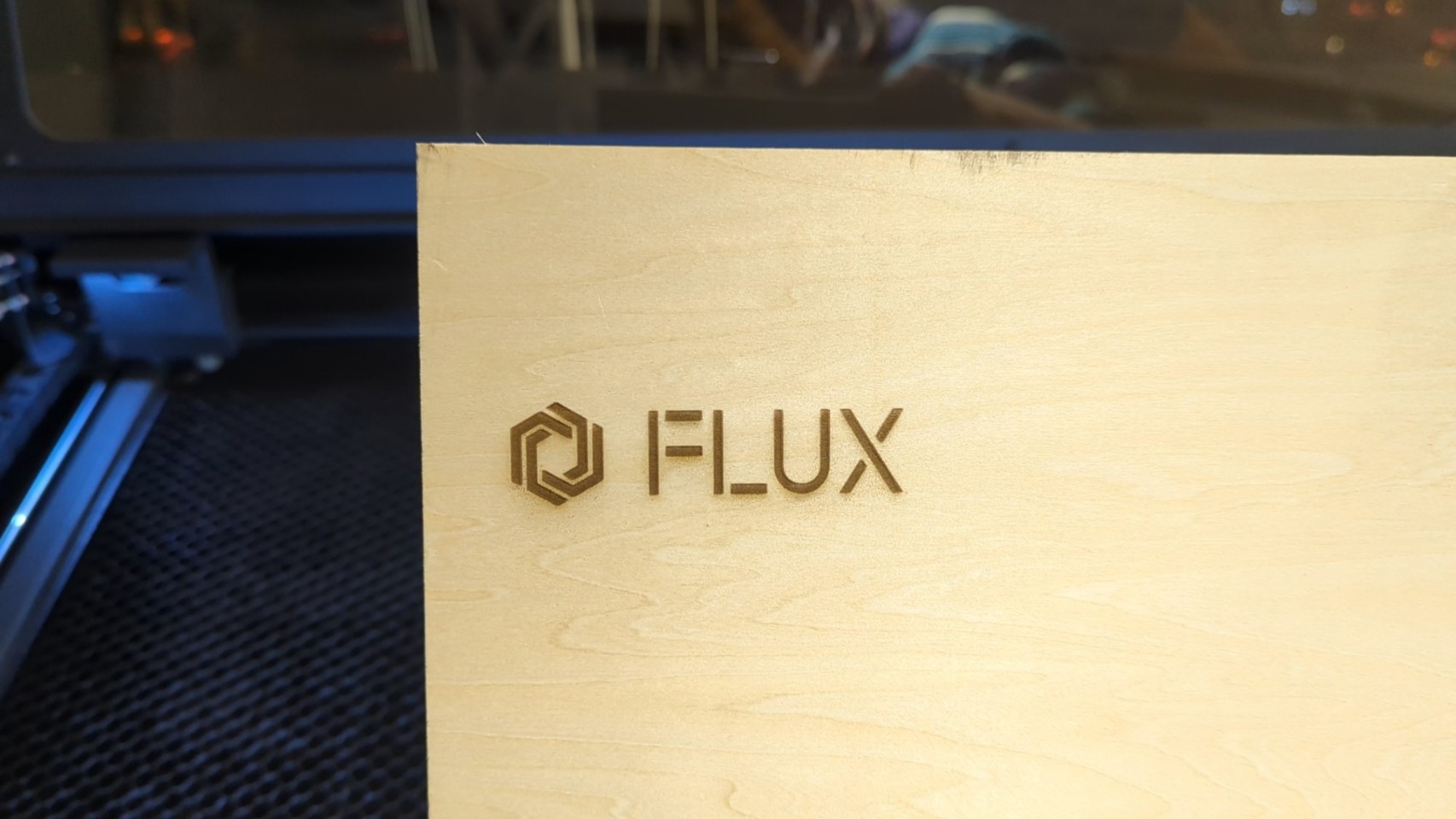

11. Graveerresultaten

Opmerking: Als het graveerresultaat wazig, onduidelijk of licht van kleur is, controleer dan of de laserkop nauwkeurig is scherpgesteld.

____________________________________________________________________________________

Naast Absolute coördinaten zijn er andere opties om LightBurn te vertellen hoe het patroon binnen het werkgebied van uw machine moet worden geplaatst.

Huidige positie

De taak snijdt/graveert op basis van de huidige positie van de laserkop.

Taaknulpunt

Instelling "Taaknulpunt" geeft aan LightBurn aan hoe de taak ten opzichte van de laser moet worden gepositioneerd.

(De groene "Taaknulpunt"-indicator in het hoofdbewerkingsvenster verplaatst zich wanneer u de instellingen wijzigt.)

____________________________________________________________________________________

Aanbevolen instellingen voor materiaalparameters

HEXA

____________________________________________________________________________________

Roterend graveren

Raadpleeg het volgende artikel afhankelijk van de versie van de roterende module.

LightBurn Bridge-kabel - HEXA Roterende Module 1.0

LightBurn Bridge-kabel - HEXA Roterende Module 2.0
