#904 Homing mislyktes/Homing-problemer/Kan ikke utføre homing

FLUX Support Team
  • Oppdatert

Beskrivelse

Vær oppmerksom på at årsakene til en #904-feil kan variere. Problemet kan vedvare selv etter at du har fulgt trinnene nedenfor. Du kan likevel samle nyttig informasjon for å hjelpe FLUX-teamet med å avklare problemet mer effektivt.



Mulige årsaker:

  1. Systemsvikt (Oppdater fastvaren på nytt eller tilbakestill maskinen til fabrikkinnstillinger).
  2. Hovedkortet/MB/moderkortet fungerer ikke som det skal.
  3. Endebryteren fungerer ikke som den skal.
  4. Føringsskinnene er rustet eller skadet.
  5. X-aksens nivå er ikke vannrett.
  6. Driveren (DriverIC) fungerer ikke som den skal.
  7. Steppermotoren fungerer ikke som den skal.
  8. Plotterkortet fungerer ikke som det skal. (Mindre sannsynlig)
  9. Flatkabelen fungerer ikke som den skal. (Mindre sannsynlig)



Trinn 1 - Kontroller om laserhodet er fysisk blokkert:

  • Slå av maskinen og koble fra strømledningen.


  • Flytt laserhodet manuelt mot alle fire hjørner.Step_1.gif

Vurder resultatet og bestem neste hogling:


Trinn 1.1 - Smør skinnene:

  • Se instruksjonene i lenken nedenfor for å smøre skinnene.
  • Etter smøring, prøv å flytte laserhodet igjen og se om det kan bevege seg som i trinn 1.

Vurder resultatet og bestem neste hogling:

  • Ja, det kan flyttes som vist i videoen i trinn 1. >> Problem løst

Eksempler på bilder eller videoer for rapportering:

X-akseskinne:

Y-akseskinne - Venstre:

Y-akseskinne - Høyre




Trinn 2 - Utelukk muligheten for fastvarefeil:

Mislykket installasjon av fastvaren kan forårsake feil ved homing, og tilbakestilling til fabrikkinnstillinger kan effektivt eliminere muligheten for fastvarefeil.

  • Først, tilbakestill til fabrikkinnstillinger (Hovedside > Maskin > Neste side > Tilbakestill til fabrikkinnstillinger > Ja)
  • Følg deretter trinnene i lenken om Hvordan oppdatere maskinens fastvare og sørg for at den er oppdatert til den nyeste versjonen.

  • Prøv å utføre homing på nytt når oppdateringen er fullført.


Vurder resultatet og bestem neste hogling:

  • Ja, i utfører homing vellykket etter trinnene ovenfor >> Problemet er løst.
  • Nei, homing-problemet vedvarer etter trinnene ovenfor >> Gå til Trinn 3



Trinn 3 - Kontroller hovedkortets signaler

Det er fire oransje LED-lys på hovedkortet som representerer forskjellige deler av maskinen.

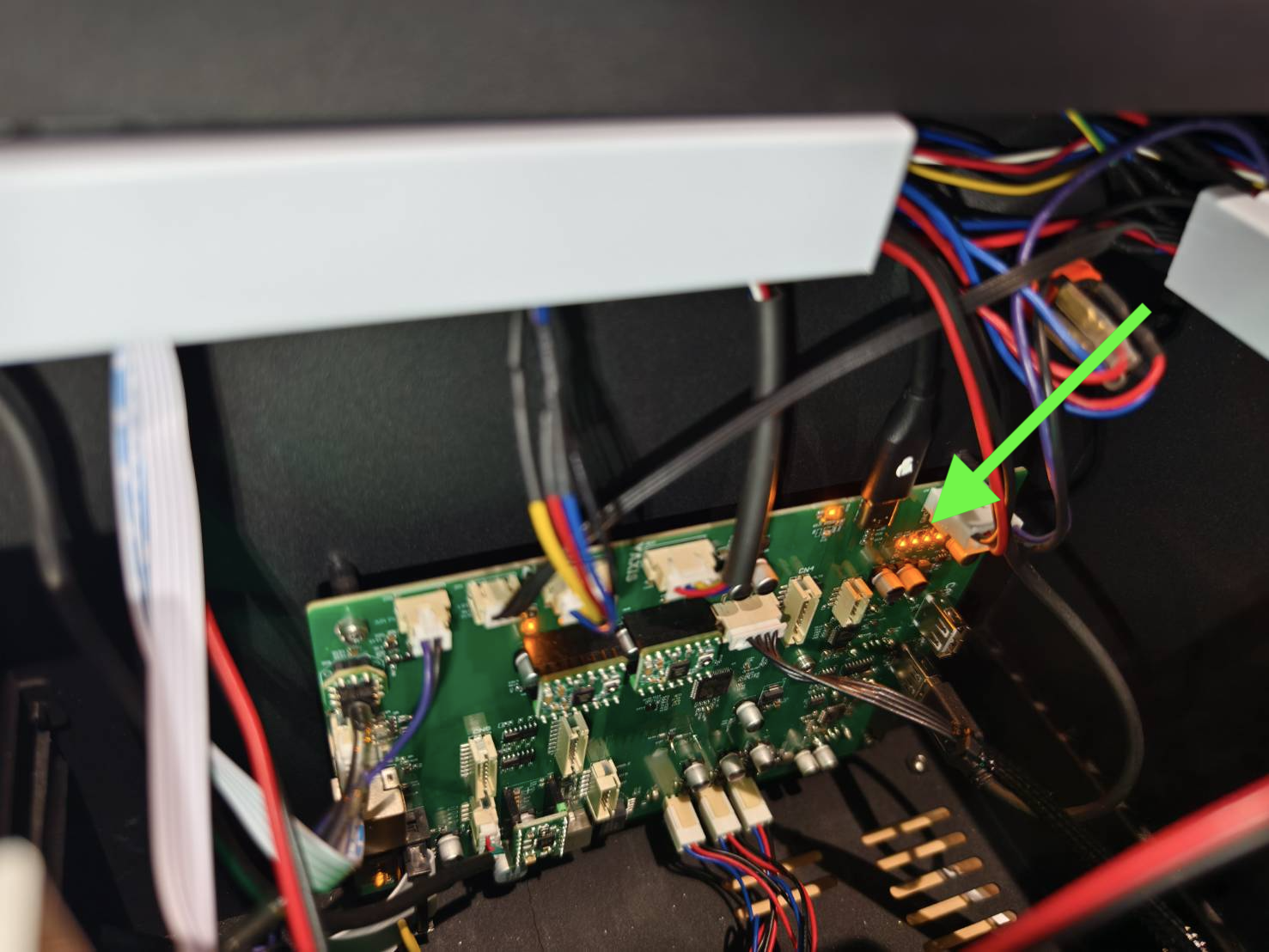

  • For å finne lysene, åpne sidedekselet for å se innsiden av maskinen.

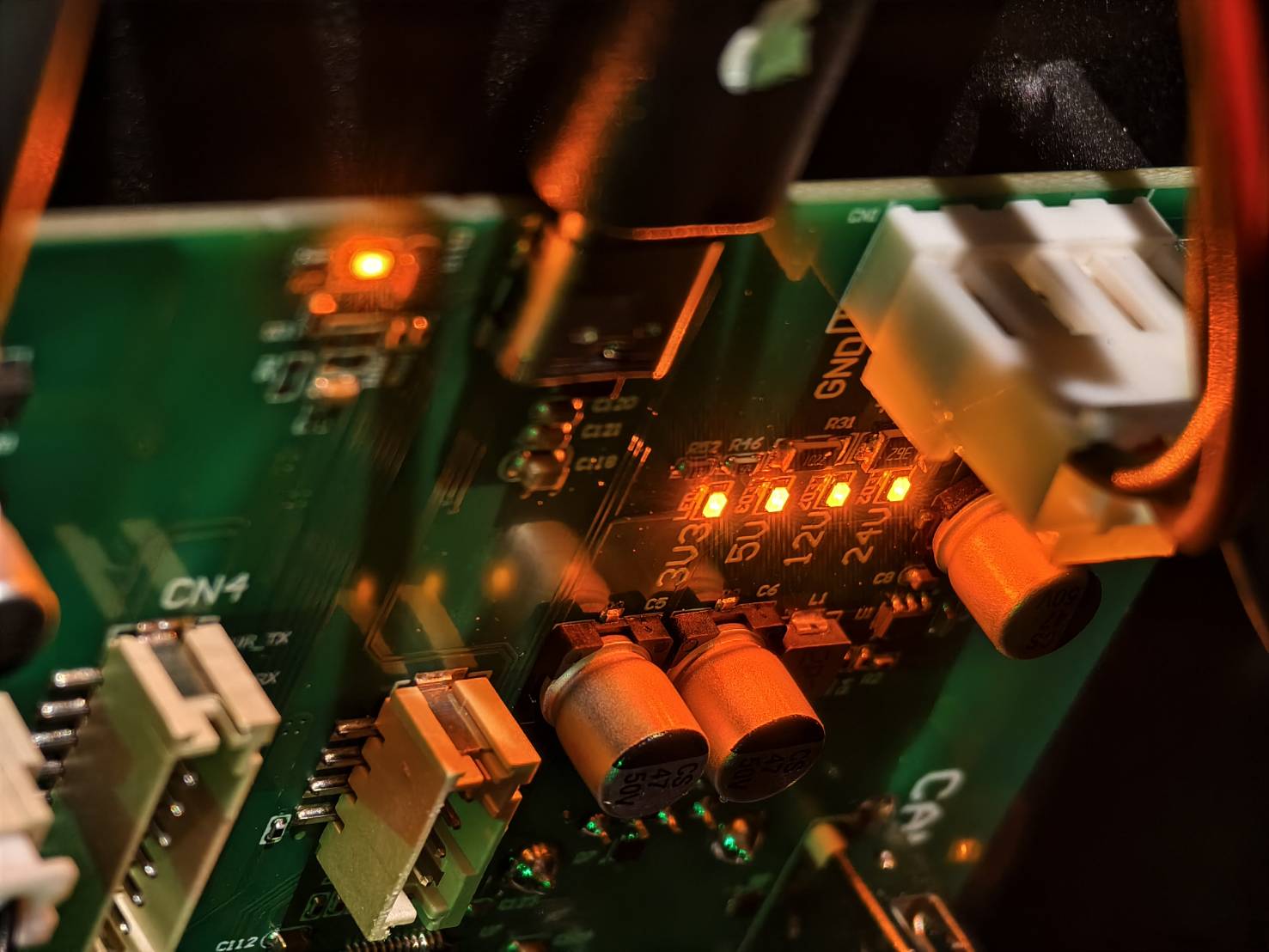

  • Du vil finne de fire lysene. Se bildene nedenfor. Lysene indikerer statusen til ulike strømkilder. (3.3V, 5V, 12V, 24V)

Vurder resultatet og bestem neste hogling:

  • Alle lysene forblir på, og ingen av dem blinker >> Gå til Trinn 4
  • Ett eller flere lys er av eller blinker >> Ta opp video av homing-feilen og de fire lysene >> Kontakt kundeservice for å rapportere problemet
  • Mulig årsak:
    1. Hovedkortet er defekt og må byttes ut.
    2. Laser-strømforsyningen er defekt og må byttes ut.
    3. DC-kabelen er skadet og må skiftes ut.



Trinn 4 - Kontroller endebryterne

En endebryter brukes for å stoppe laserhodet når det når ytterpunktet.

Endebryteren kan være defekt, noe som fører til problemer med homing. Dette kan resultere i at laserhodet ikke stopper eller stopper for tidlig.

Se videoen nedenfor for å kontrollere om endebryterne reagerer korrekt når de aktiveres.

▵Aktivert = ikonet lukkes
▵Ikke aktivert = ikonet åpnes

Kontroll av X- og Y-endebrytere


Vurder resultatet og bestem neste hogling:

  • Både X-aksen og Y-aksen fungerer korrekt som vist i videoen >> Gå til Trinn 5
  • En eller begge fungerer ikke >> Ta opp en video som viser problemet ditt (Videoeksempel) og gå til Kontakt kundeservice
    • Potensielle årsaker:
      1. Hovedkortet er defekt
      2. Endebryteren er defekt
      3. Plotterkortet er defekt (mindre sannsynlig)
      4. Flatkabelen er defekt (mindre sannsynlig)



Trinn 5 - Kontroller om autofokusfunksjonen fungerer korrekt

Utfør autofokus og se om den fungerer.


Klikk på AF-knappen for å se om den fungerer som den skal.

Vurder resultatet og bestem neste hogling:

  • Ja, autofokusfunksjonen fungerer tilfredsstillende >> Trinn 6
  • Nei, autofokusfunksjonen fungerer ikke som den skal >> Ta opp en video av situasjonen med referanse til videoen ovenfor og Kontakt kundeservice.
    • Potensielle årsaker:
      1. Hovedkortet er ødelagt og må skiftes ut.
      2. DriverIC-en(e) er ødelagt og må skiftes ut.
      3. Laserens strømforsyning er ødelagt og må skiftes ut (mindre sannsynlig).



Trinn 6 - Bytt DriverIC(er) for Y-aksen og Z-aksen:

DriverIC er en komponent på hovedkortet/moderkortet som brukes til å styre motoren for å få laserhodet til å bevege seg i ulike retninger. I dette trinnet skal vi teste om homing-problemet skyldes DriverIC.

  1. Slå av maskinen.
  2. Åpne sidedekselet på maskinen som vist i Trinn 3.
  3. Koble fra DriverIC for Z-aksen.
    (Hvis hovedkortet ditt ikke er det samme som i videoen, vennligst se diagrammet.)
  4. Koble fra DriverIC for Y-aksen. Se diagrammet.
    (Hvis hovedkortet ditt ikke er det samme som i videoen, vennligst se diagrammet.)
  5. Bytt om begge DriverIC-ene og sørg for at retningen er den samme som vist i diagrammetmet.
    (Koble Z's inn i den ogre aksens og den ogre inn i Z's)


  6. Slå på maskinen og prøv homing og autofokus.



Vurder resultatet og bestem neste hogling:

  • Homing og autofokus fungerer nå korrekt >> Problem løst.
  • Homing fungerer, men autofokus fungerer ikke. >> Ta opp en video som viser problemet ditt (Videoeksempel) og kontakt kundeservice
    • Mulig årsak: DriverIC er defekt
  • Homing fungerer fortsatt ikke >> Trinn 7



Trinn 7 - Kontroller X-aksens vannrette posisjon:

Vurder resultatet og bestem neste hogling:

  • Maskinen kan nå utføre homing etter justeringen >> Problem løst
  • Det er parallelt, men Y-aksen feiler under homing >> Gå til Trinn 8
  • Det er parallelt, men X-aksen feiler under homing >> Ta opp en video som viser problemet ditt (Videoeksempel) og kontakt kundeservice
  • Potensielle årsaker:
    1. Hovedkortet er defekt
    2. Motoren er defekt
    3. Driveren er defekt



Trinn 8 - Trekk ut sølvstykket og metallplaten på sensoren

  • Grensebryternes utløsende sølvmetall, som er markert med rødt, kan bli løs over tid, noe som påvirker følsomheten til grensebryteren. Dette skjer vanligvis med Y-aksens grensebryter.
    Step

  • Her er en rask løsning.
    Vennligst trekk ut sølvstykket og metallplaten for å øke sensorens følsomhet.

Vurder resultatet og bestem neste hogling:

  • Maskinen kan nå nullstilles etter å ha trukket ut metallstykket og platen >>
    Problem løst
  • Homing mislykkes fortsatt >> Trinn 9



Trinn 9 - Legge til skum for å utløse Y-aksens grensebryter:

  • Endebryterens utløsermekanisme, som er markert med rødt, kan løsne over tid og påvirke endebryterens følsomhet. Dette skjer vanligvis med Y-aksens endebryter.
    Step

  • Her er en rask løsning. Legg til et stykke skum på X-aksemotoren som vist på bildet nedenfor.
    Step

Vurder resultatet og bestem neste hogling:

  • Maskinen kan nå utføre homing etter at skummet er lagt til >> Problem løst
  • Homing mislykkes fortsatt >> Ta opp en video som viser problemet ditt (Videoeksempel) og kontakt kundeservice
  • Potensielle årsaker:
    1. Hovedkortet er defekt
    2. Motoren er defekt
    3. Driveren er defekt



Kontakt kundeservice

  • Følg instruksjonene i lenken nedenfor for å rapportere problemet korrekt til din lokale forhogler eller FLUX-support. [Kontakt kundeservice]

Innsamlet informasjon, som bilder eller videoer som viser maskinens problem beskrevet i denne artikkelen, må deles med forhogleren eller FLUX Support.



#End
