#913 Unormal luftstrømdeteksjon

FLUX Support Team
  • Oppdatert

Mulige årsaker:

  1. Luftpumpefilteret er skittent og må skiftes ut.
  2. Systemet svikter (Oppdater fastvaren på nytt eller tilbakestill til fabrikkinnstillinger).
  3. Luftslangen er bøyd eller skadet.
  4. Den gjennomsiktige 3-veis slangen (T-kobling) på sensoren er bøyd eller skadet.
  5. Hovedkortet fungerer ikke som det skal.
  6. Luftpumpen er for svak.
  7. Luftpumpen er for sterk. (Mindre sannsynlig)



Trinn 1

Skift ut luftpumpefilteret på siden av maskinen og utfør en luftstrømtest.IMG20250508171210.jpg





Vurder testresultatet og bestem neste handling.

  • Verdien er innenfor normalområdet >> Trinn 3.1
  • Verdien er IKKE innenfor normalområdet >> Trinn 2



Trinn 2

Test om det kommer luft ut av laserdysen.

  • Gå inn i vedlikeholdsmodus på kontrollpanelet og aktiver luftpumpen.
  • Bruk hånden eller et papirark for å sjekke om det kommer luft ut av laserdysen.

Vurder testresultatet og bestem neste handling.

  • Ja, det kommer luft ut >> Trinn 3



Trinn 2.1

Åpne sidedekselet for å kontrollere eller koble til de to luftpumpekontaktene og luftslangen som er koblet til toppen av luftpumpen. Formålet er å sikre at ingen ledninger og luftslanger er skadet, løse eller bøyd.

  • Åpne sidedekselet for å se innsiden av maskinen.

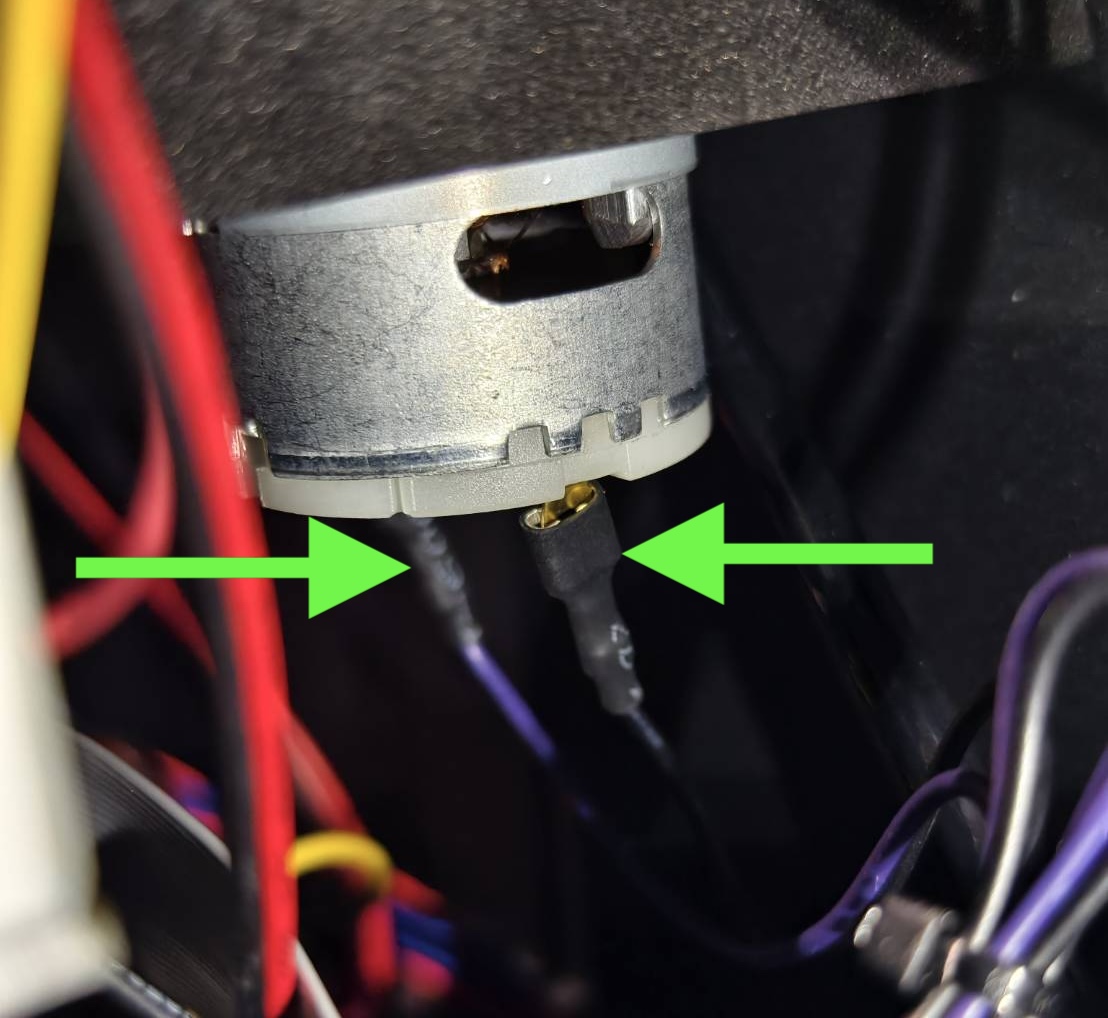

  • Kontroller eller koble til de to ledningspinnene på luftpumpen. (Maskinen av)

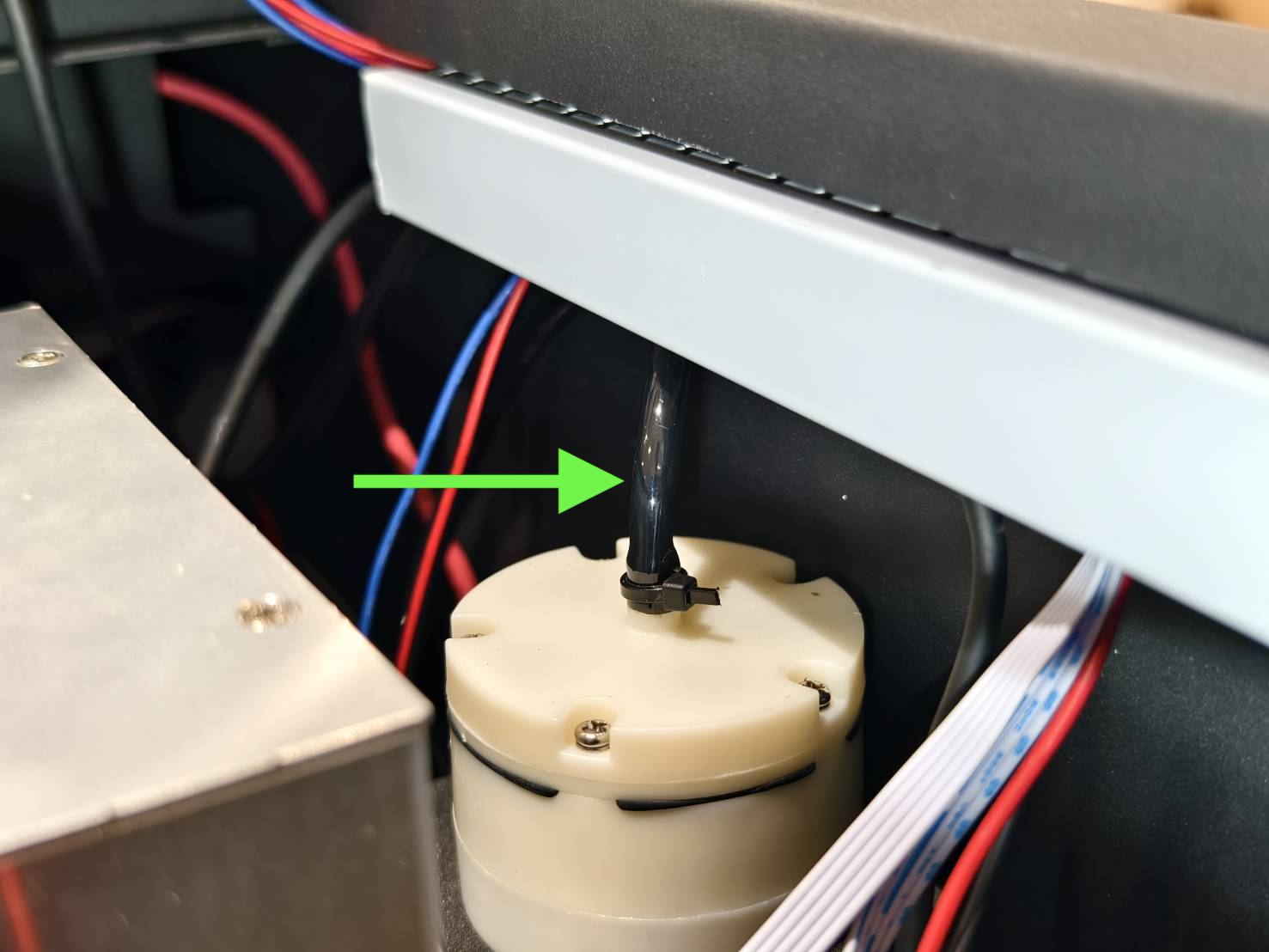

  • Kontroller luftslangen på luftpumpen.

  • Kontroller luftslangen på laserdysen.

    Luftslange bøyd på dysen Luftslange bøyd på kjedet


  • Slå på maskinen og aktiver luftpumpen for å teste om luft blåses ut fra laserdysen.


Vurder testresultatet og bestem neste handling.

  • Ja, det kommer luft ut >> Trinn 3



Trinn 2.2

Tilbakestill maskinen til fabrikkinnstillingene og test om det blåses luft ut fra laserdysen.

(Hovedside > Maskin > Neste side > Tilbakestill til fabrikkinnstillinger > Ja)



Vurder testresultatet og bestem neste handling.

  • Ja, det kommer luft ut >> Trinn 3



Trinn 2.3

Oppdater fastvaren til den nyeste versjonen og test om luft blåses ut fra laserdysen.
Beambox II - Veiledning for fastvareoppdatering



Vurder testresultatet og bestem neste handling.

  • Nei, det kommer ikke luft ut >> Kontakt kundeservice
    • Mulig årsak:
      1. Luftpumpen er defekt og må skiftes ut
      2. Hovedkortet er defekt og må skiftes ut



Trinn 2.4

Aktiver luftstrømsverdien på kontrollpanelet og flytt laserhodet rundt arbeidsområdet for å se om verdien endres mens du beveger laserhodet.

Slik aktiverer du test av luftstrømshastighet



Demonstrasjon:



Vurder testresultatet og bestem neste handling.

  • Verdien er alltid innenfor normalområdet >> Trinn 2.5
  • Verdien er alltid lavere enn minimumsverdien >> Trinn 4
  • Verdien er alltid høyere enn maksimumsverdien >> Trinn 5
  • Verdien endres mellom normal og maksimal verdi >> Trinn 5



Trinn 2.5

Kjør en oppgave og se om feilen oppstår.

Screenshot 2024-05-31 at 3.16.46 PM.png



Vurder testresultatet og bestem neste handling.

  • Nei, feilen oppstår ikke >> Problemet er løst
    • Mulig årsak:
      1. Systemet feilet
  • Ja, feilen oppstår fortsatt >> Kontakt kundeservice
    • Mulig årsak:
      • Systemet er skadet og RK-kortet må reflashes.
      • Hovedkortet er defekt og må skiftes ut



Trinn 3

Aktiver luftstrømsverdien på kontrollpanelet og flytt laserhodet rundt arbeidsområdet for å se om verdien endres mens du beveger laserhodet.

Slik aktiverer du test av luftstrømshastighet



Demonstrasjon:



Vurder testresultatet og bestem neste handling.

  • Verdien er alltid innenfor normalområdet >> Trinn 3.1
  • Verdien er alltid lavere enn minimumsverdien >> Trinn 4
  • Verdien er alltid høyere enn maksimumsverdien >> Trinn 5
  • Verdien endres mellom normal og maksimal verdi >> Trinn 5



Trinn 3.1

Kjør en oppgave og se om feilen oppstår.

Screenshot 2024-05-31 at 3.16.46 PM.png



Vurder testresultatet og bestem neste handling.

  • Nei, feilen oppstår ikke >> Maskinen fungerer normalt



Trinn 3.2

Koble til den 3-veis gjennomsiktige slangen (T-kobling) på nytt. Kjør en oppgave og se om feilen oppstår.

  • Åpne sidedekselet for å se innsiden av maskinen.

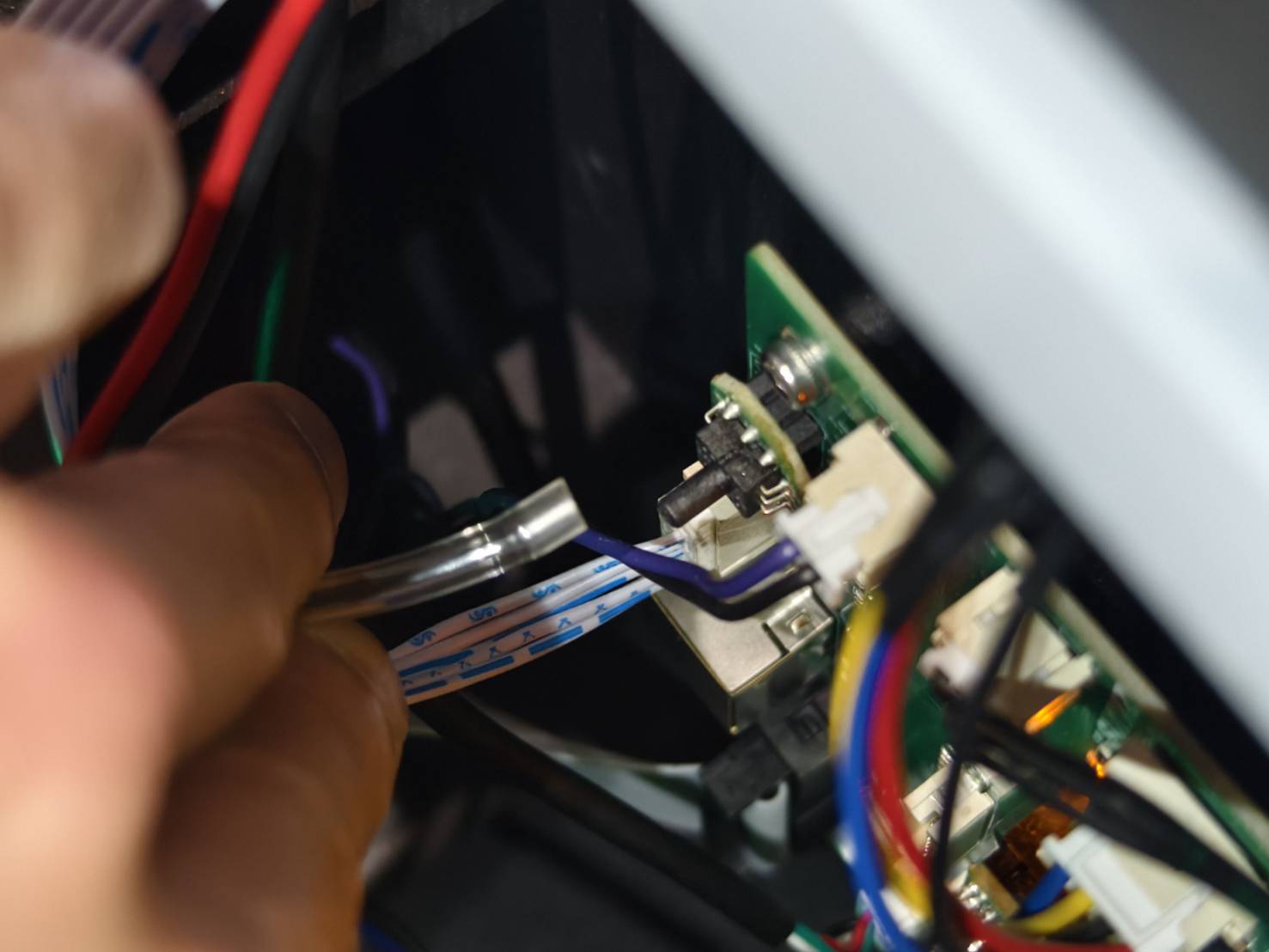

  • Koble til den 3-veis gjennomsiktige slangen (T-kobling) på nytt.



  • Kjør en oppgave og se om feilen oppstår.

    Screenshot 2024-05-31 at 3.16.46 PM.png



Vurder testresultatet og bestem neste handling.

  • Nei, feilen oppstår ikke >> Problemet er løst
    • Mulig årsak:
      1. Tilkoblingen av den 3-veis gjennomsiktige slangen (T-kobling) var dårlig



Trinn 3.3

Tilbakestill maskinen til fabrikkinnstillingene og kjør en oppgave for å se om feilen oppstår.

(Hovedside > Maskin > Neste side > Tilbakestill til fabrikkinnstillinger > Ja)



Vurder testresultatet og bestem neste handling.

  • Nei, feilen oppstår ikke >> Problemet er løst
    • Mulig årsak:
      1. Systemet feilet
  • Ja, feilen oppstår fortsatt >> Kontakt kundeservice
    • Mulig årsak:
      1. Systemet er skadet og RK-kortet må reflashes.
      2. Hovedkortet er defekt og må skiftes ut.



Trinn 4

Koble til den 3-veis gjennomsiktige slangen (T-kobling) på nytt og kontroller luftstrømsverdien.

  • Åpne sidedekselet for å se innsiden av maskinen.



  • Koble til den 3-veis gjennomsiktige slangen (T-kobling) på nytt.



  • Aktiver luftstrømshastighetstesten og flytt laserhodet rundt for å kontrollere verdien.



Vurder testresultatet og bestem neste handling.

  • Verdien er alltid innenfor normalområdet >> Trinn 4.3
  • Verdien er alltid lavere enn minimumsverdien >> Trinn 4.1
  • Verdien er alltid høyere enn maksimumsverdien >> Trinn 5
  • Verdien endres mellom normal og maksimal verdi >> Trinn 5



Trinn 4.1

Kontroller om det er lekkasje eller skade på luftslangen og den 3-veis gjennomsiktige slangen.

  • Kontroller luftslangen på laserdysen.

    Luftslange bøyd på dysen Luftslange bøyd på kjedet
  • Kontroller luftslangen på luftpumpen.

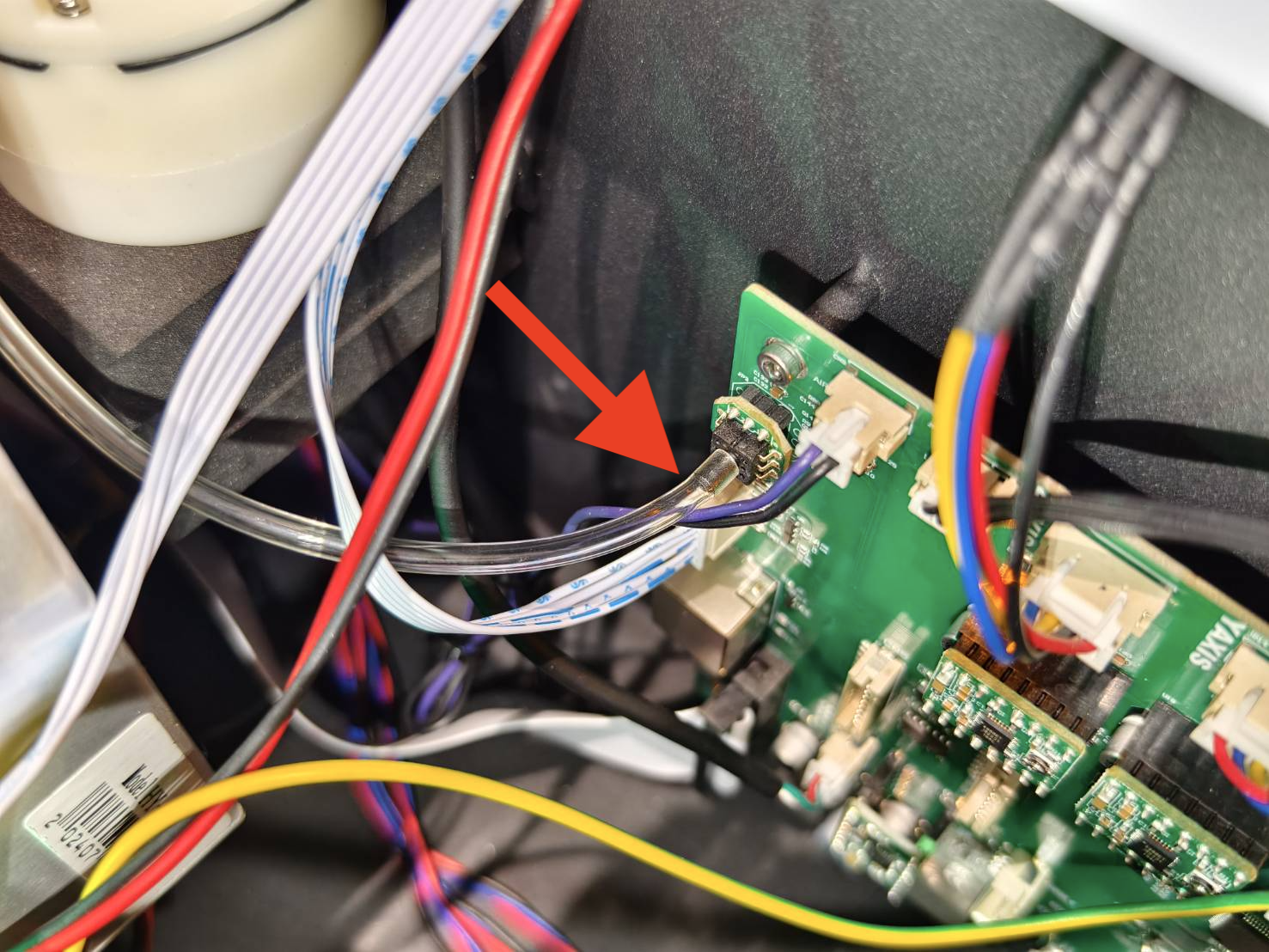

  • Kontroller den 3-veis gjennomsiktige slangen.
  • Kontroller luftslangekoblingen for å se om det er luftlekkasje. Koble den til på nytt om nødvendig.

  • Kontroller andre deler av luftslangens rute.

    Oversikt over luftslangens plassering

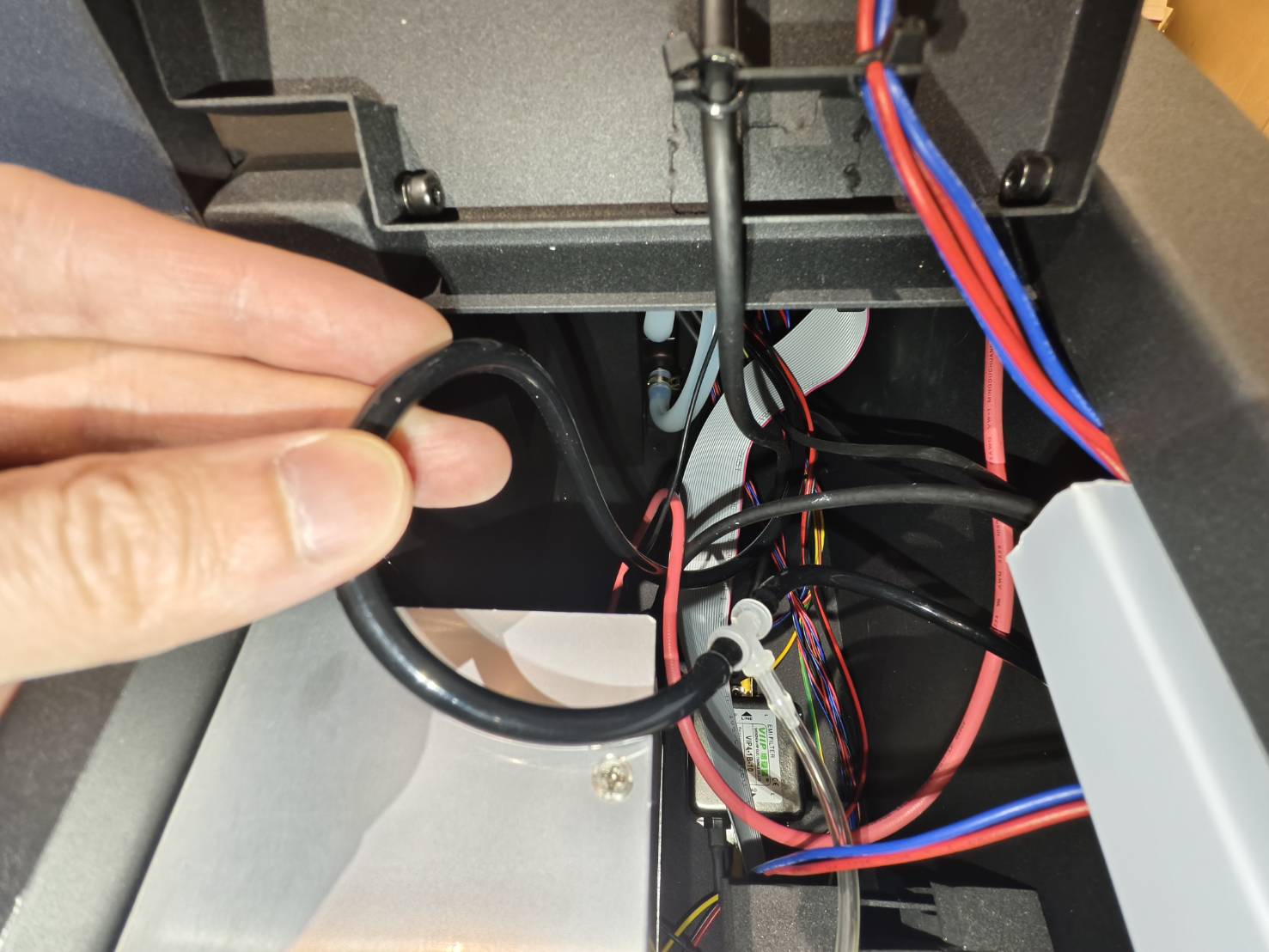

    På baksiden av maskinen kan en del av luftslangen kontrolleres

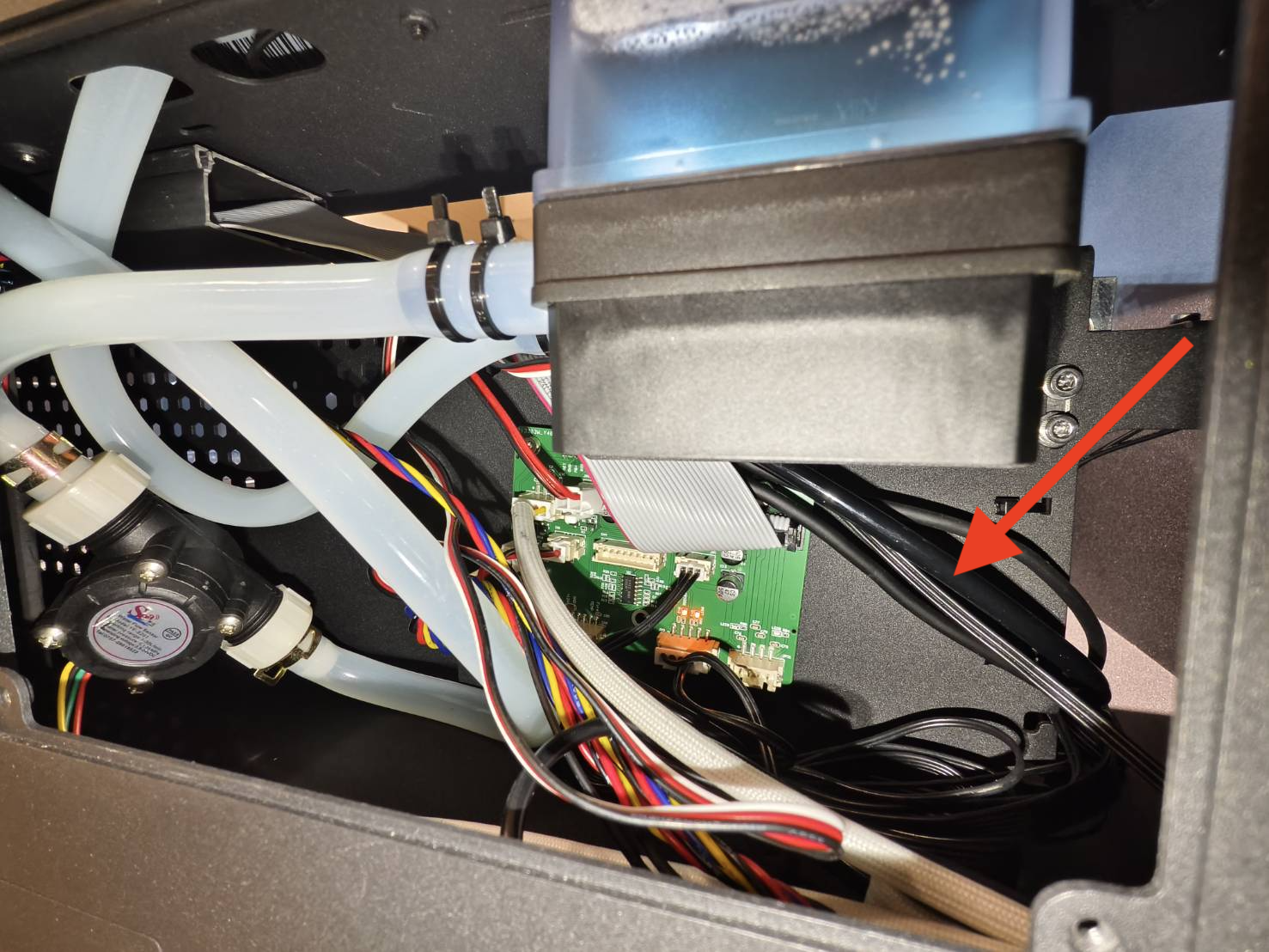

    På luftpumpesiden kan en del av luftslangen kontrolleres



Vurder testresultatet og bestem neste handling.

  • Luftslangen og den 3-veis gjennomsiktige slangen er i god stand >> Trinn 4.2
  • Luftslangen eller den 3-veis gjennomsiktige slangen er i dårlig stand >> Kontakt kundeservice
    • Mulig årsak:
      1. Luftslangen er defekt og må skiftes ut
      2. Den gjennomsiktige 3-veisslangen er defekt og må skiftes ut



Trinn 4.2

Tilbakestill maskinen til fabrikkinnstillingene og se om luftstrømsverdien blir normal.

(Hovedside > Maskin > Neste side > Tilbakestill til fabrikkinnstillinger > Ja)



Vurder testresultatet og bestem neste handling.

  • Verdien er alltid innenfor normalområdet >> Trinn 4.3
  • Verdien er alltid lavere enn minimumsverdien >> Kontakt kundeservice
    • Mulig årsak:
      1. Luftpumpen er defekt og må skiftes ut
      2. Hovedkortet er defekt og må skiftes ut
      3. Den gjennomsiktige 3-veisslangen er defekt og må skiftes ut
  • Verdien er alltid høyere enn maksimumsverdien >> Trinn 5
  • Verdien endres mellom normal og maksimal verdi >> Trinn 5



Trinn 4.3

Kjør en oppgave og se om feilen oppstår.

Screenshot 2024-05-31 at 3.16.46 PM.png



Vurder testresultatet og bestem neste handling.

  • Nei, feilen oppstår ikke >> Problemet er løst
    • Mulig årsak:
      1. Systemfeil
      2. Tilkoblingen av den 3-veis gjennomsiktige slangen (T-kobling) var dårlig
  • Ja, feilen oppstår fortsatt >> Kontakt kundeservice
    • Mulig årsak:
      1. Hovedkortet er defekt og må skiftes ut
      2. Systemet er skadet og RK-kortet må reflashes.



Trinn 5

Åpne sidedekselet og kontroller den svarte luftslangen for å se om den er bøyd noe sted.

  • Åpne sidedekselet for å se innsiden av maskinen.



  • Kontroller luftslangen på luftpumpen.


  • Kontroller den 3-veis gjennomsiktige slangen.


  • Kontroller luftslangekoblingen for å se om det er luftlekkasje. Koble den til på nytt om nødvendig.
  • Kontroller andre deler av luftslangens rute.

    Oversikt over luftslangens plassering

    På baksiden av maskinen kan en del av luftslangen kontrolleres

    På luftpumpesiden kan en del av luftslangen inspiseres.

Vurder testresultatet og bestem neste handling.

  • Luftslangen er ikke bøyd >> Trinn 6



Trinn 5.1

Forsøk å rette ut den bøyde delen av luftslangen og test luftstrømsverdien.
Ikke kutt den. Hensikten her er kun å påføre kraft for å rette ut slangen.



Vurder testresultatet og bestem neste handling.

  • Luftslangen kan ikke rettes ut >> Kontakt kundeservice
    • Mulig årsak:
      1. Luftslangen er skadet og må skiftes ut.
  • Verdien er alltid innenfor normalområdet >> Trinn 5.2
  • Verdien er alltid lavere enn minimumsverdien >> Trinn 4
  • Verdien er alltid høyere enn maksimumsverdien >> Kontakt kundeservice
    • Mulig årsak:
      1. Luftslangen er skadet og må skiftes ut.
  • Verdien endres mellom normal og maksimal verdi >> Kontakt kundeservice
    • Mulig årsak:
      1. Luftslangen er skadet og må skiftes ut.



Trinn 5.2

Kjør en oppgave og se om feilen oppstår.

Screenshot 2024-05-31 at 3.16.46 PM.png



Vurder testresultatet og bestem neste handling.

  • Nei, feilen oppstår ikke >> Problemet er løst
    • Mulig årsak:
      1. Luftslangen var bøyd, men kan rettes ut og repareres



Trinn 5.3

Tilbakestill maskinen til fabrikkinnstillingene og se om feilen oppstår igjen.

(Hovedside > Maskin > Neste side > Tilbakestill til fabrikkinnstillinger > Ja)



Vurder testresultatet og bestem neste handling.

  • Nei, feilen oppstår ikke >> Problemet er løst
    • Mulig årsak:
      1. Systemet feilet
  • Ja, feilen oppstår fortsatt >> Kontakt kundeservice
    • Mulig årsak:
      1. Hovedkortet er defekt og må skiftes ut



Trinn 6

Tilbakestill maskinen til fabrikkinnstillingene og kontroller luftstrømsverdien.

(Hovedside > Maskin > Neste side > Tilbakestill til fabrikkinnstillinger > Ja)



Vurder testresultatet og bestem neste handling.

  • Verdien er alltid innenfor normalområdet >> Trinn 4.3
  • Verdien er alltid lavere enn minimumsverdien >> Trinn 4
  • Verdien er alltid høyere enn maksimumsverdien >> Trinn 6.1
  • Verdien endres mellom normal og maksimal verdi >> Trinn 6.1



Trinn 6.1

Koble den gjennomsiktige 3-veis slangen fra hovedkortet og se om verdien synker.




Vurder testresultatet og bestem neste handling.

  • Verdien synker og forblir under normalområdet >> Kontakt kundeservice
    • Luftpumpen er defekt og må skiftes ut
    • Luftslangen er bøyd et sted og er ikke synlig
    • Hovedkortet er defekt og må skiftes ut (mindre sannsynlig)
    • Den gjennomsiktige 3-veis slangen er defekt og må skiftes ut (mindre sannsynlig)
  • Verdien varierer mellom det normale og unormale området >> Kontakt kundeservice
    • Mulig årsak:
      1. Hovedkortet er defekt og må skiftes ut



Kontakt kundeservice

  • Vennligst følg instruksjonene i lenken nedenfor for å rapportere problemet til din lokale forhandler eller FLUX support på korrekt måte. [Kontakt kundeservice]

*Innsamlet informasjon, som bilder eller videoer som viser problemet med maskinen din beskrevet i denne artikkelen, må deles med forhandleren eller FLUX Support.



#END
