#910 Z-akse-problem/Autofokus-problem/Honeycomb-plattform-problem/Arbeidsflate-problem/Dårlig fokusavstand

Årsaken til Z-akseproblemet kan være kompleks. Ulike symptomer kan være relatert til det, for eksempel at autofokusfunksjonen svikter, plattformen ikke beveger seg i det hele tatt, plattformen ikke kan kjøres til hjemmeposisjon eller nå toppen, osv. Vennligst følg trinnene nedenfor for å feilsøke Z-akseproblemet.

Hvis maskinens problem er feil fokusavstand, vennligst se article om justering av fokusavstanden.

---

---

---

Trinn A1

Utfør en autofokustest uten at laserdysen berører overflaten.
Plasser materialer på bikakeplattformen og flytt laserhodet til et punkt på materialet der kun fokussonden kan nå det under fokusering.



Vurder testresultatet og bestem neste handling.

Fokusering mislykkes fortsatt >> Trinn A2

Fokus fungerer nå >> Trinn A1.1

---

---

Trinn A1.1

• Sørg for at proben er senket til laveste punkt slik at den er lengre enn dysen.
• Forsikre deg om at dysen er godt strammet, da dette vil flytte dysen oppover og unngå forstyrrelser med fokusproben under fokusering.
• Ettersom dysespissen og proben er svært like i lengde, må du sørge for at materialet ditt er flatt nok til at dysespissen ikke treffer først.

• Etter å ha kontrollert punktene ovenfor, vennligst utfør en ny autofokus.



Vurder testresultatet og bestem neste handling.

Autofokus fungerer nå >> Problem løst

Fokusering mislykkes fortsatt >> Trinn A1.2

---

---

Trinn A1.2

Se videoen nedenfor og vurder om du er i en lignende situasjon der dysespissen når materialets overflate før proben.



Vurder testresultatet og bestem neste handling.

Ja, problemet mitt ligner på det i videoen >> Ta opp en video >> Kontakt kundeservice Mulig årsak: Den gjengede forbindelsen mellom dysen og det tredje speilsetet er skadet, så dysen kan ikke nå toppen. Honningkakeplaten er ikke flat nok. Plattformen er ikke vannrett nivellert; den må justeres.

Nei, mitt problem er ikke likt >> Trinn C1

---

---

Trinn A2

Oppdater eller reinstaller fastvaren til nyeste versjon og se om problemet løses.
Vennligst bruk lenken for å se instruksjonene.
4-7 Fastvareoppdatering



Vurder testresultatet og bestem neste handling.

Ja, problemet er løst >> Problem løst Mulig årsak: maskinsystemet sviktet

Nei, problemet vedvarer >> Trinn A3

---

---

Trinn A3

Fjern honeycomb-platen og braketten.
Gå til "Vedlikehold" på kontrollpanelet og trykk på begge Z-akseendebrytere for å se om ikonet endrer seg.
Oppfører ikonene for øvre og nedre Z-akseendebryterne seg normalt på kontrollpanelet?



Vurder testresultatet og bestem neste handling.

Ja, begge fungerer som de skal >> Trinn B1

Nei, en eller begge fungerer ikke >> Trinn A4

---

---

Trinn A4

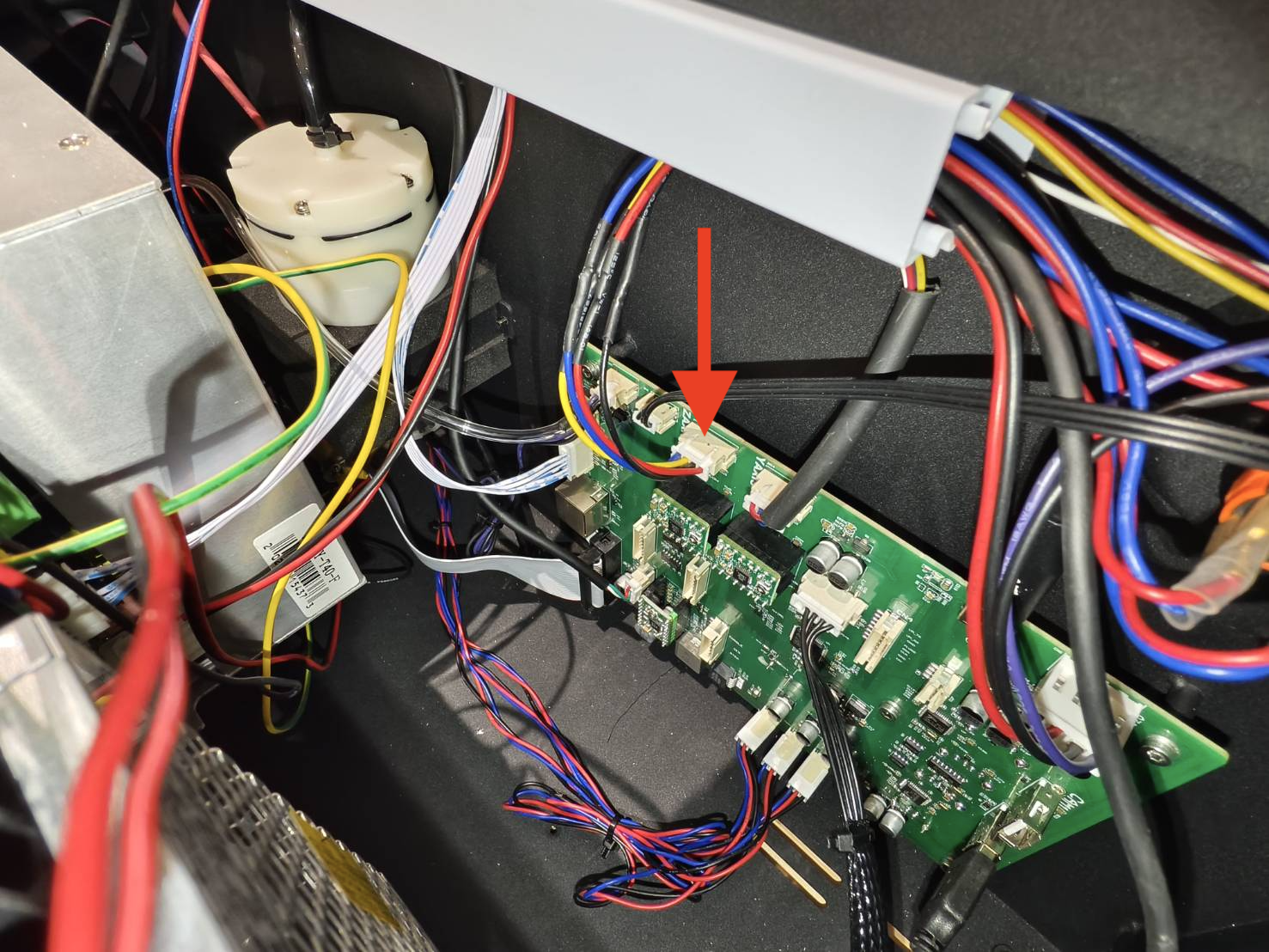

Koble fra kabelen for Z-akseendebrytere på hovedkortet og sjekk ikonene på kontrollpanelet. Er begge ikonene lukket?

• Slå av maskinen. Åpne sidedekselet for å se innsiden av maskinen.





• Koble fra flatkabelen for Z-akseendebrytere.

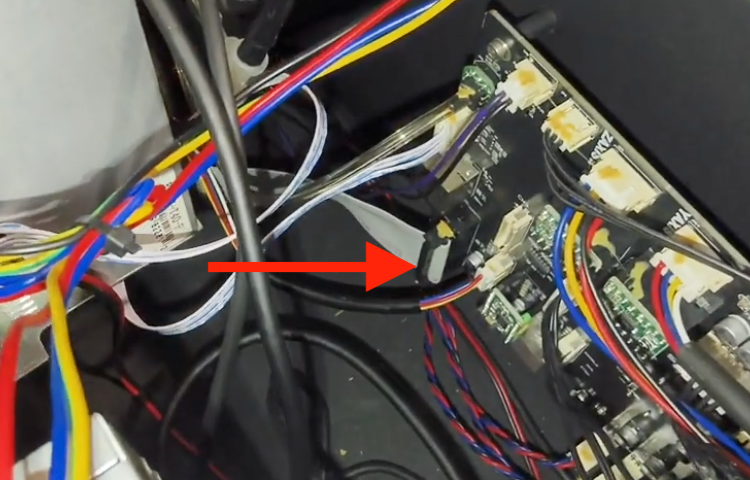

  (Se diagrammet hvis kretskortet ditt ikke er identisk med det på bildet.)




• Slå på maskinen og sjekk ikonene. Er begge ikonene lukket?




Vurder testresultatet og bestem neste handling.

Ja, begge er lukket >> Ta opp en video >> Kontakt kundeservice Mulig årsak: Endebryteren(e) er defekt og må skiftes ut

Nei, en eller begge forblir åpne >> Ta opp en video >> Kontakt kundeservice Mulig årsak: Hovedkortet er defekt og må skiftes ut.

---

---

Trinn B1

Installer honeycomb-plattformen på nytt.
Sjekk om både øvre og nedre Z-akseendebrytere kan utløses av plattformen.
Senk og hev deretter arbeidsflaten til toppen for å se om Z-akseendebryterne kan utløses.

Godt eksempel - Utløst

Dårlig eksempel - Ikke utløst (HEXA brukes som demonstrasjon)



Vurder testresultatet og bestem neste handling.

Ja, begge brytere kan utløses >> Trinn C1

Nei, maskinen lager en skrapende lyd når den når grensen >> Kontakt kundeservice Mulig årsak: Plattformen er ikke vannrett nivellert; den må justeres.

Nei, den kan bare beveges i én retning >> Trinn C1

Nei, plattformen beveger seg ikke i det hele tatt >> Trinn B2

---

---

Trinn B2

Hev eller senk arbeidsflaten manuelt og se om den kan bevege seg fritt i begge retninger opp og ned.



Ja, plattformen kan flyttes manuelt opp og ned. >> Trinn B3

Nei, plattformen ser ut til å sitte fast. >> Trinn B2.1

---

---

Trinn B2.1

Prøv å smøre de fire ledeskruene og se om plattformen kan beveges manuelt og ved hjelp av kontrollpanelet.
Vennligst se artikkelen.

• Smøring



Vurder testresultatet og bestem neste handling.

Ja, plattformen kan nå beveges manuelt og ved hjelp av kontrollpanelet >> Trinn B1

Plattformen kan flyttes manuelt, men ikke ved hjelp av panelet >> Trinn B3

Plattformen kan ikke beveges manuelt >> Kontakt kundeservice Mulig årsak: Autofokusplattformen er rustet eller skadet.

---

---

Trinn B3

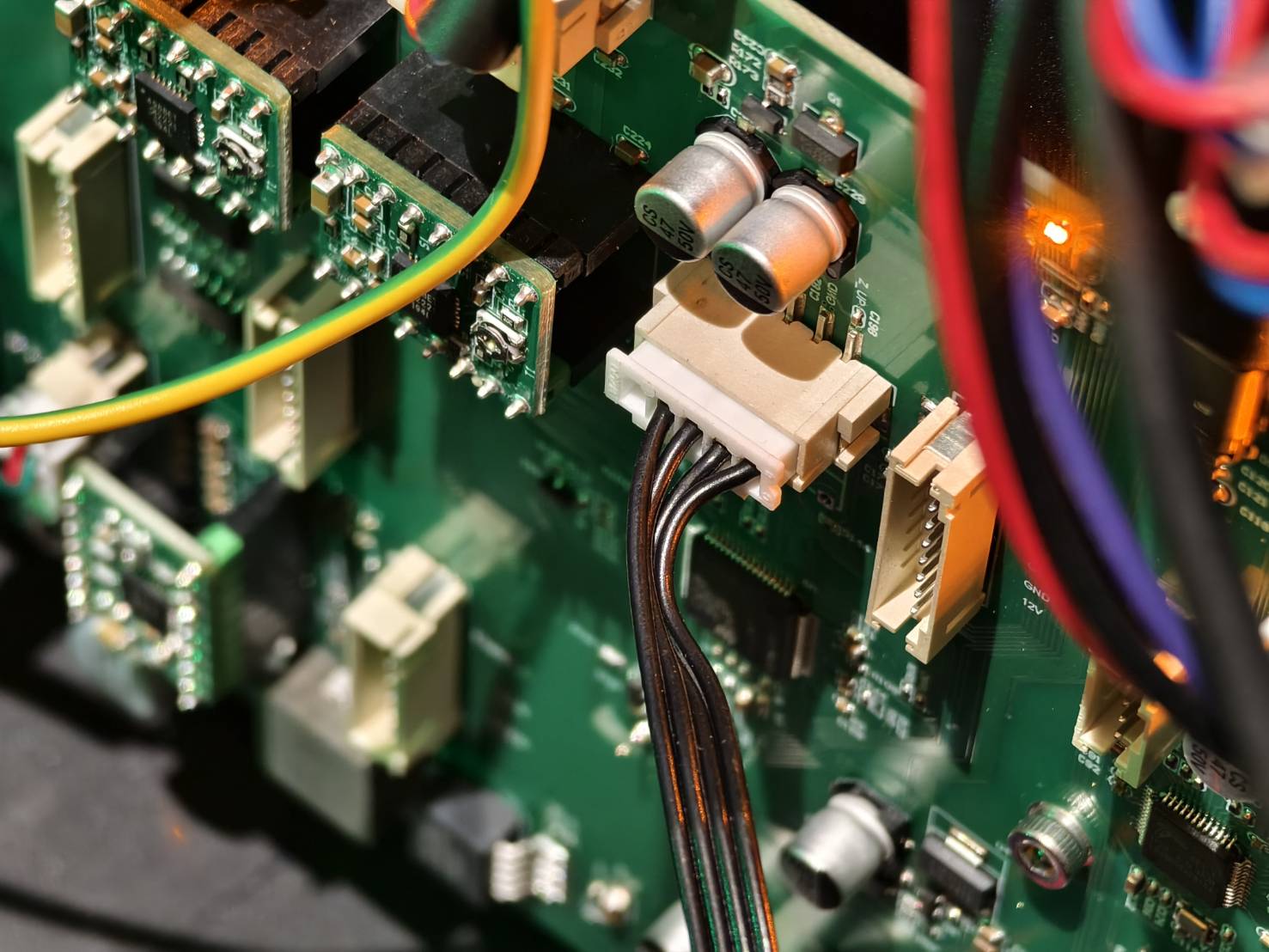

Koble fra og koble til Z-aksemotorkabelen på nytt. Deretter, prøv å senke og heve plattformen ved hjelp av kontrollpanelet.

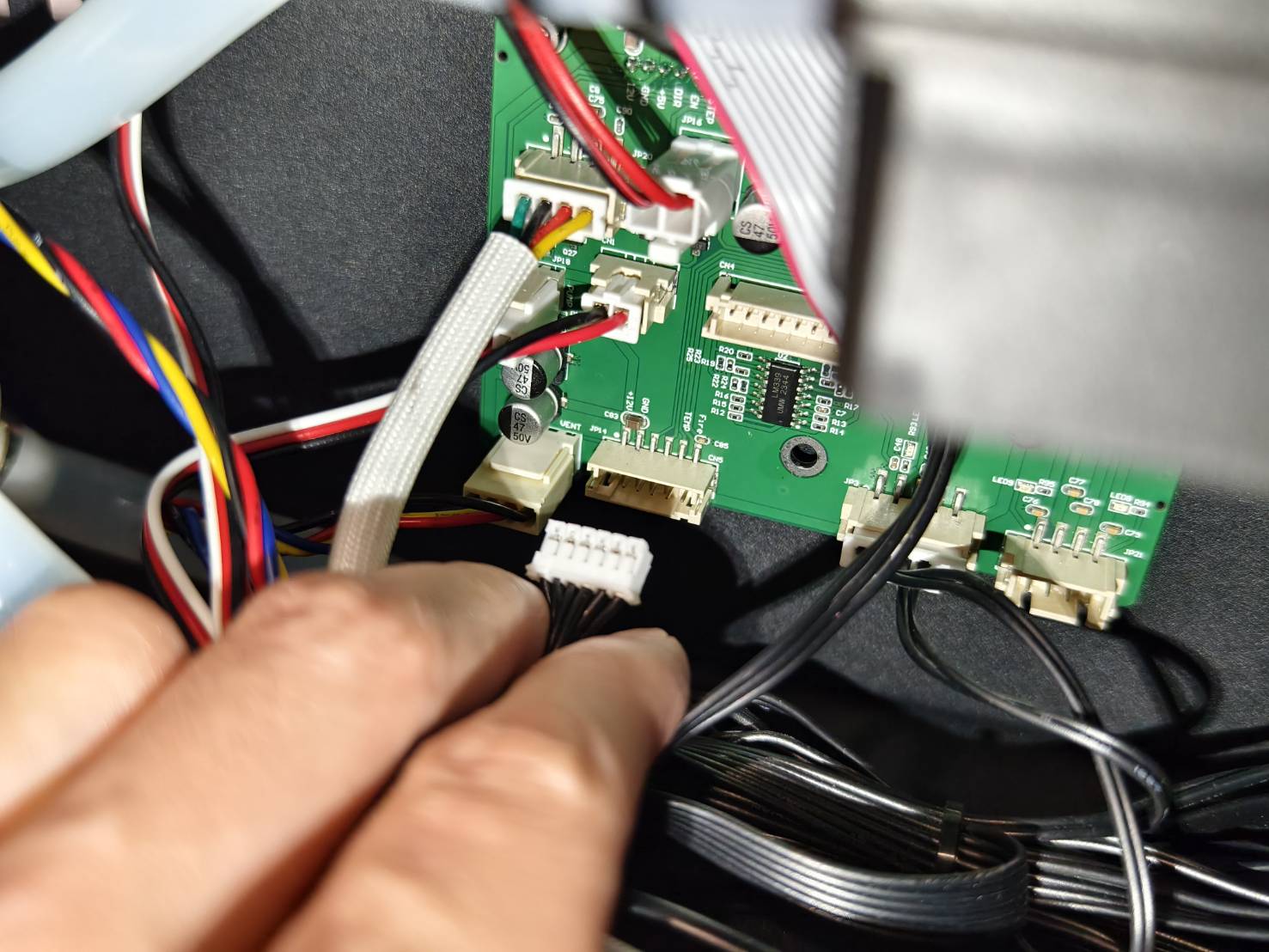

(Se diagrammet hvis kretskortet ditt ikke er identisk med det på bildet.)

• Slå av maskinen. Åpne sidedekselet for å se innsiden av maskinen.

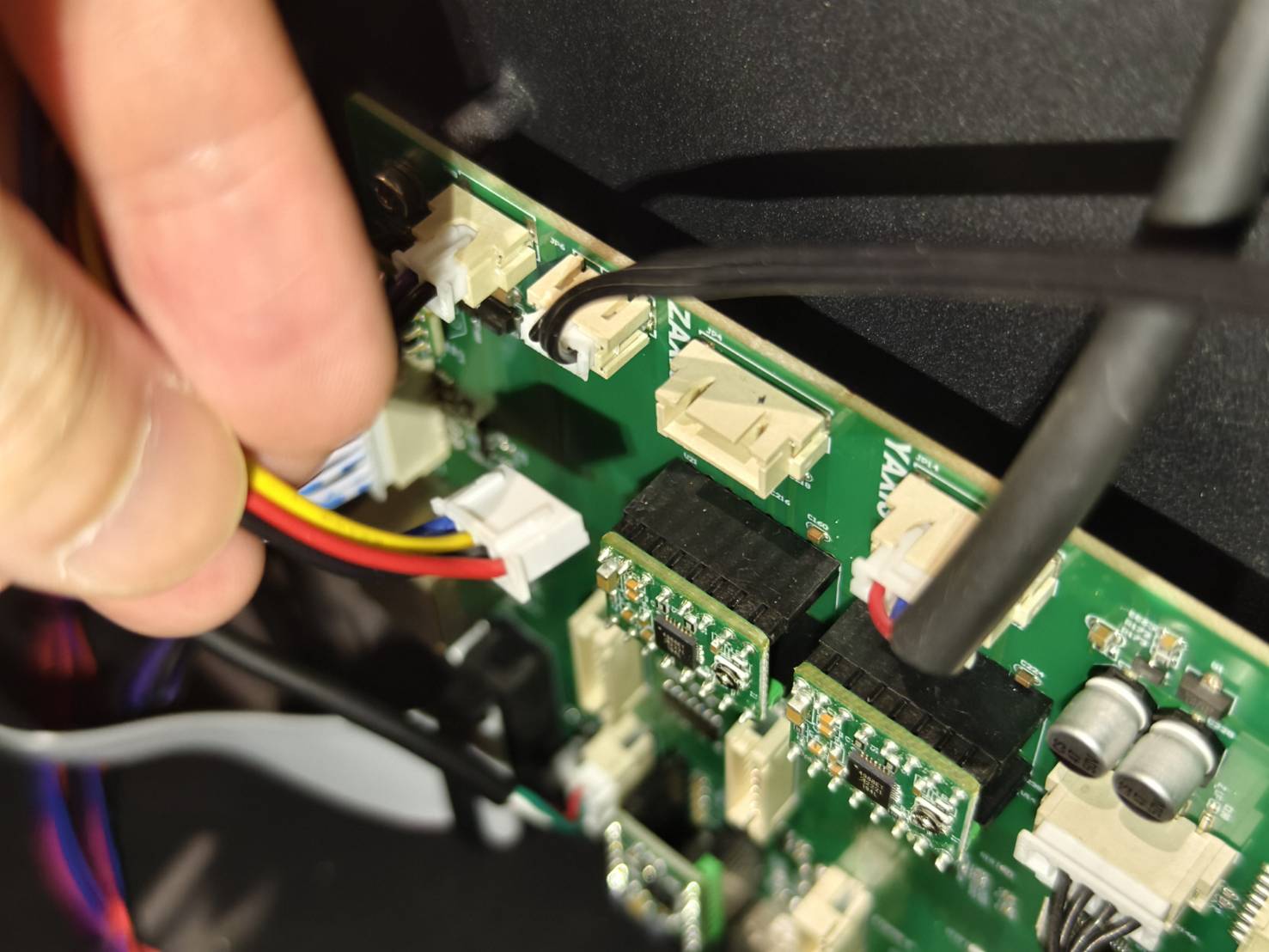

• Koble fra og koble til Z-aksemotorkabelen på nytt.




Vurder testresultatet og bestem neste handling.

Plattformen kan nå senkes og heves ved hjelp av kontrollpanelet >> Trinn B1

Nei, den kan bare beveges i én retning >> Trinn B4

Nei, plattformen beveger seg ikke i det hele tatt >> Trinn B4

---

---

Trinn B4

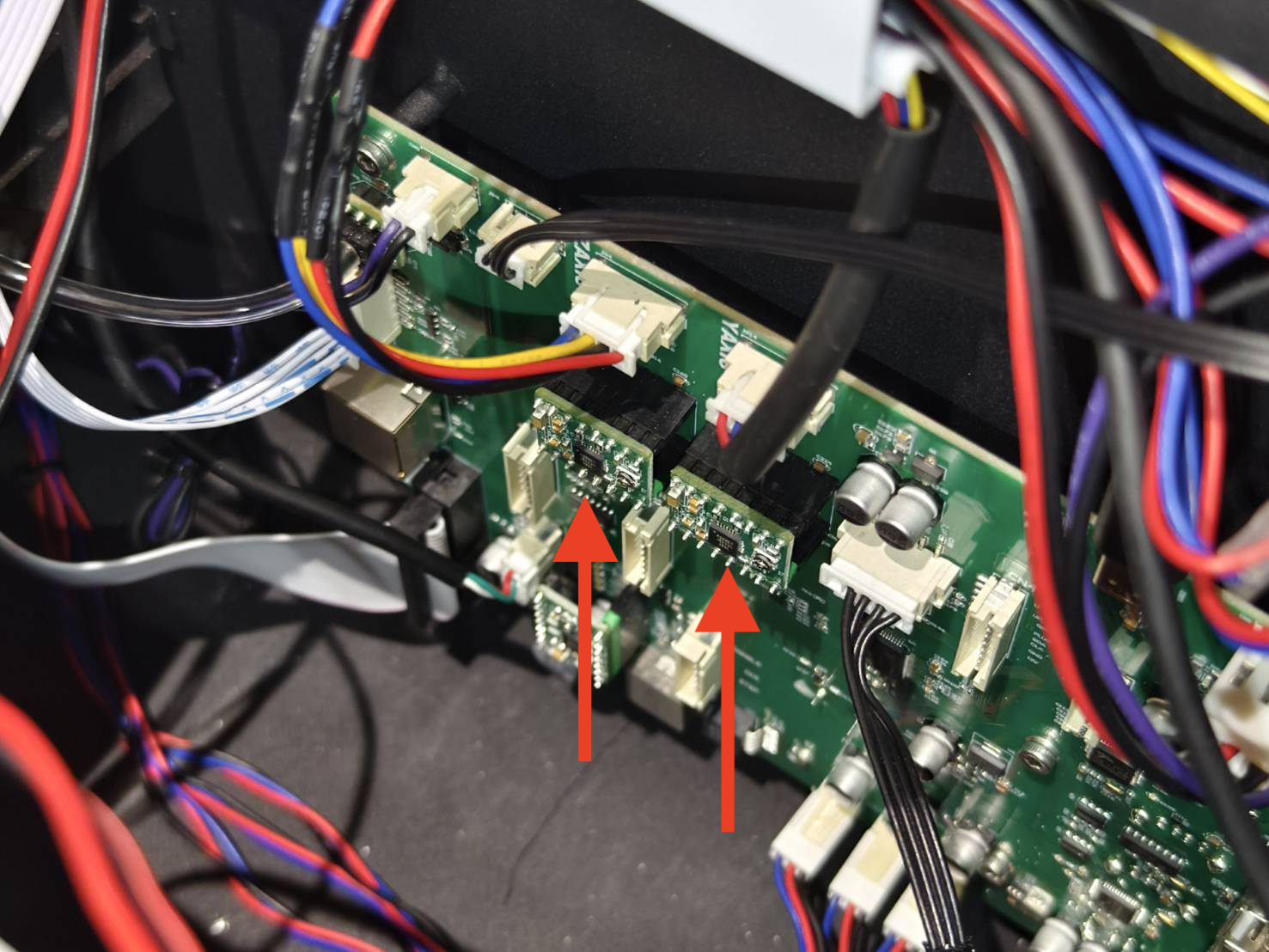

Slå av maskinen for å bytte Y-akse- og Z-akse-drivkretsene og test plattformen ved hjelp av kontrollpanelet.



Vurder testresultatet og bestem neste handling.

Plattformen kan nå senkes og heves ved hjelp av kontrollpanelet >> Kontakt kundeservice Mulig årsak: Z-akse-drivkretsen er defekt

Nei, den kan bare beveges i én retning >> Kontakt kundeservice Mulig årsak: Hovedkortet er defekt Z-aksemotoren er defekt (mindre sannsynlig)

Nei, plattformen beveger seg ikke i det hele tatt >> Kontakt kundeservice Mulig årsak: Hovedkortet er defekt Z-aksemotoren er defekt (mindre sannsynlig)

---

---

Trinn C1

• Bruk en bomullspinne med alkohol for å rengjøre spissen på autofokusmodulen.


• Kontroller om plattformen kan flyttes opp og ned.

Vurder testresultatet og bestem neste handling.

Ja, plattformen kan flyttes opp og ned >> Steg C8

Nei, plattformen kan kun flyttes i én retning >> Trinn C2

---

---

Trinn C2

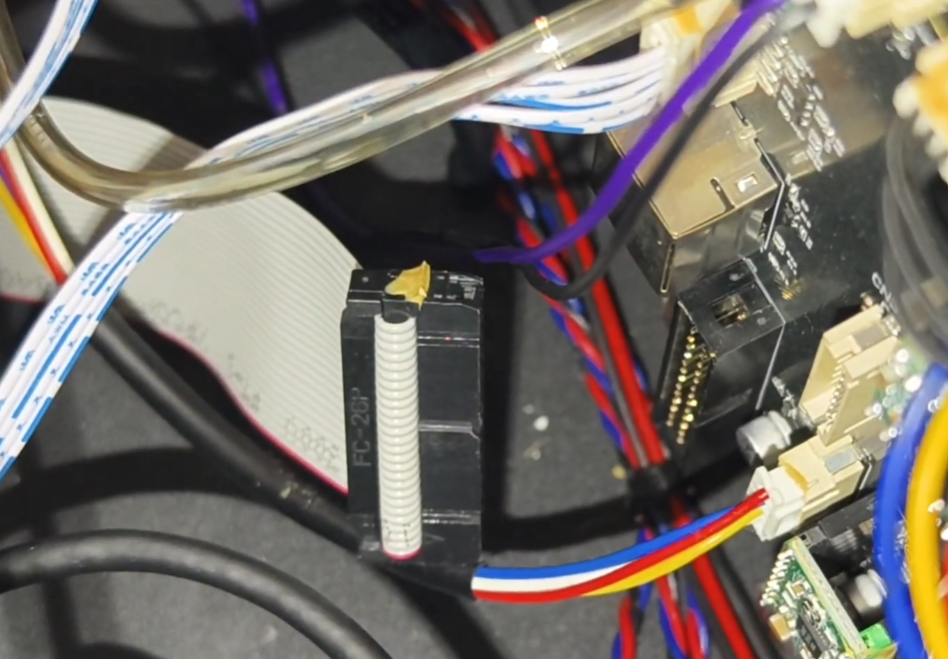

Slå av maskinen. Åpne sidedekselet for å koble fra og koble til den grå båndkabelen på nytt.
Slå på maskinen for å teste om plattformen kan heves og senkes.
(Test funksjonen etter at den grå kabelen er frakoblet og tilkoblet på nytt.)

Vurder testresultatet og bestem neste handling.

Ja, plattformen kan flyttes opp og ned >> Trinn A1.1

Nei, plattformen kan kun flyttes i én retning >> Trinn C2.1

---

---

Trinn C2.1

Koble fra den grå båndkabelen, og test deretter om plattformen kan heves og senkes.
(Test funksjonen mens den grå kabelen er frakoblet.)



Vurder testresultatet og bestem neste handling.

Ja, plattformen kan flyttes opp og ned >> Steg C8

Nei, plattformen kan kun flyttes i én retning >> Trinn C3

---

---

Trinn C3

• Koble til den grå båndkabelen på nytt.

• Koble fra kabelen fra kortet på laserhodet.



• Kontroller om plattformen kan flyttes opp og ned.

Vurder testresultatet og bestem neste handling.

Ja, plattformen kan flyttes opp og ned >> Trinn C4

Nei, plattformen kan kun flyttes i én retning >> Trinn B2

---

---

Trinn C4

• Koble til kabelen på laserhodet på nytt.

• Se veiledningen for instruksjoner om hvordan du fjerner autofokussonden og dekselet.
  Les kun Steg 1, Steg 2 og Steg 6 (2,5mm og 2,0mm unbrakonøkkel kreves for å utføre dette steget.) [Beambox II - Autofokussonde og kabelbytte]

• Kontroller om autofokuskortets bryter kan trykkes jevnt, som vist i videoen.


Vurder testresultatet og bestem neste handling.

Ja, bryteren kan trykkes jevnt som vist i videoen >> Steg C5

Nei, bryteren kan ikke trykkes i det hele tatt, eller den sitter fast >> Kontakt kundeservice Mulig årsak: Autofokusmodulen er defekt.

---

---

Steg C5

• Se veiledningen for instruksjoner om hvordan du installerer dekselet og sonden på autofokuskortet på nytt, og sørg for at sonden kan skyves opp. Les kun Steg 7 og Steg 8.
  [Beambox II - Autofokussonde og kabelbytte]


• Heng autofokusenheten på plass og kontroller om plattformen kan bevege seg opp og ned.



Vurder testresultatet og bestem neste handling.

Ja, plattformen kan flyttes opp og ned >> Trinn C6

Nei, plattformen kan kun flyttes i én retning >> Kontakt kundeservice Mulig årsak: Autofokussonden og dekselet er skadet. Autofokuskortet er skadet. (Mindre sannsynlig)

---

---

Trinn C6

• Se veiledningen for instruksjoner om reinstallering av autofokusenheten.
  Les kun trinn 11 og trinn 12.
  [Beambox II - Autofokussonde og kabelbytte]

• Kontroller om plattformen kan flyttes opp og ned.


Vurder testresultatet og bestem neste handling.

Ja, plattformen kan flyttes opp og ned >> Steg C8

Nei, plattformen kan kun flyttes i én retning >> Trinn C7

---

---

Trinn C7

Koble følgende kabler til på nytt.

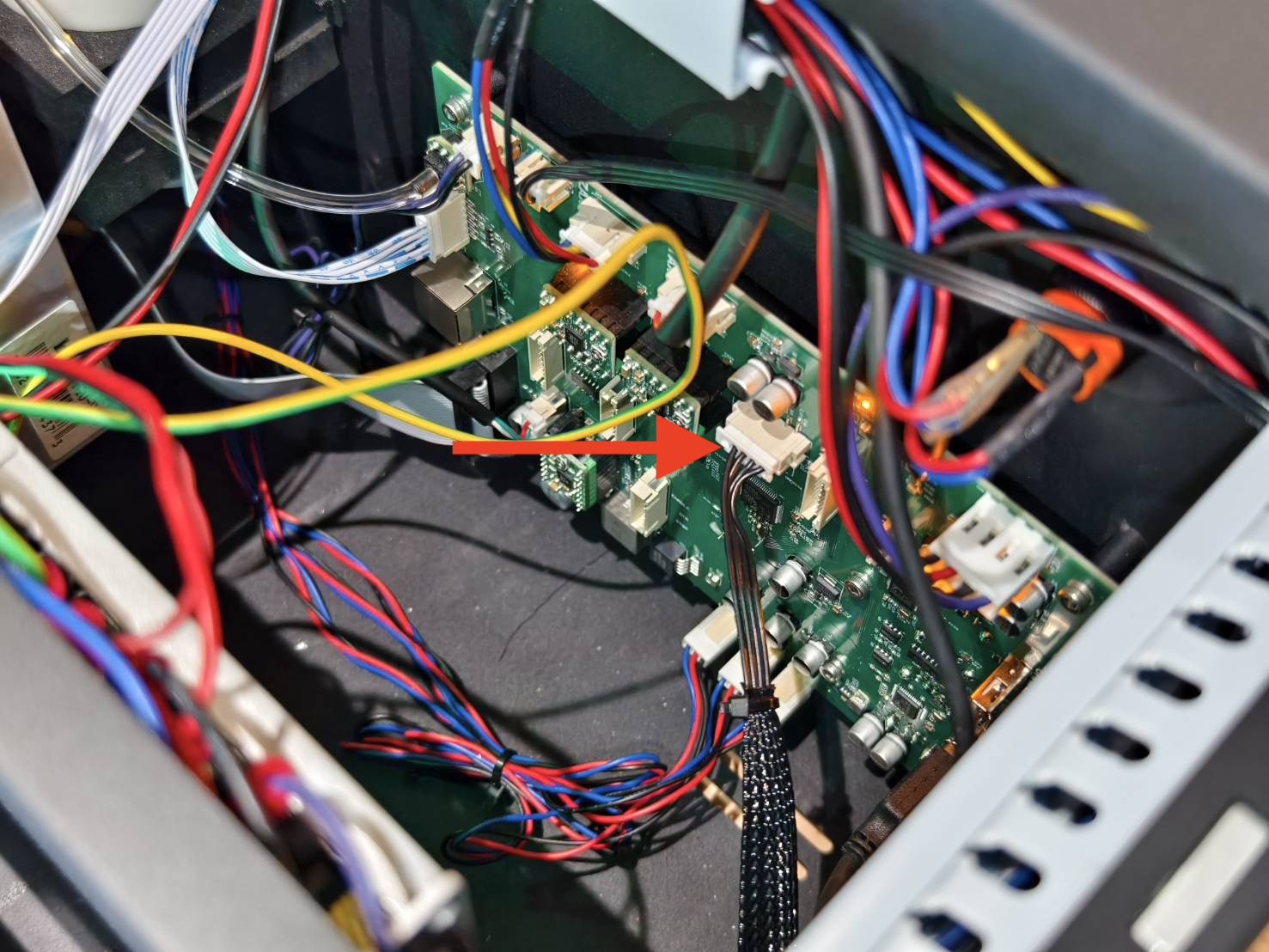

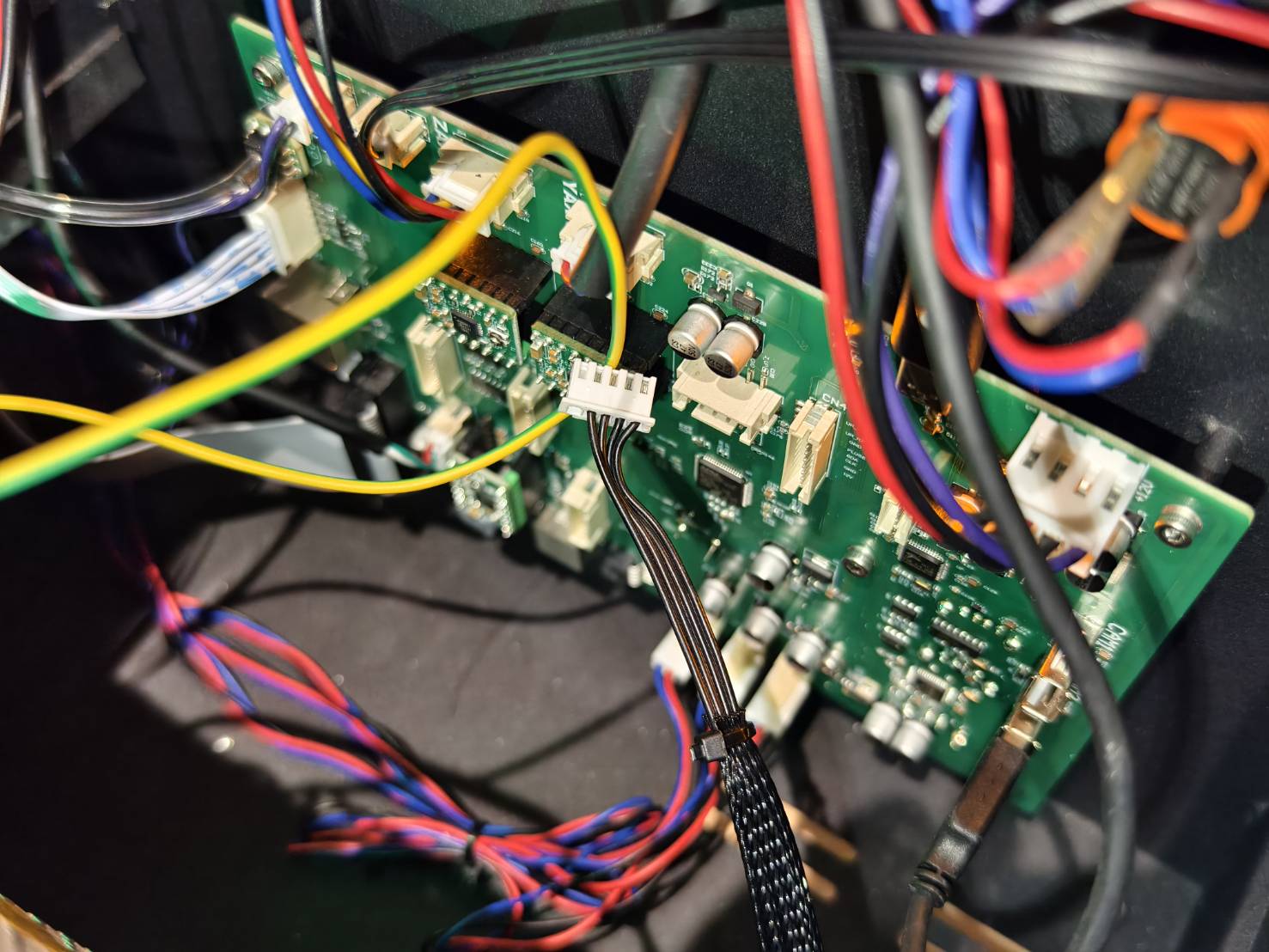

• 6-pinnskabelen på plotterkortet. (Bakdekselet må fjernes med en T8-skrutrekker.) (Se diagrammet hvis kretskortet ditt ikke er identisk med det på bildet.)

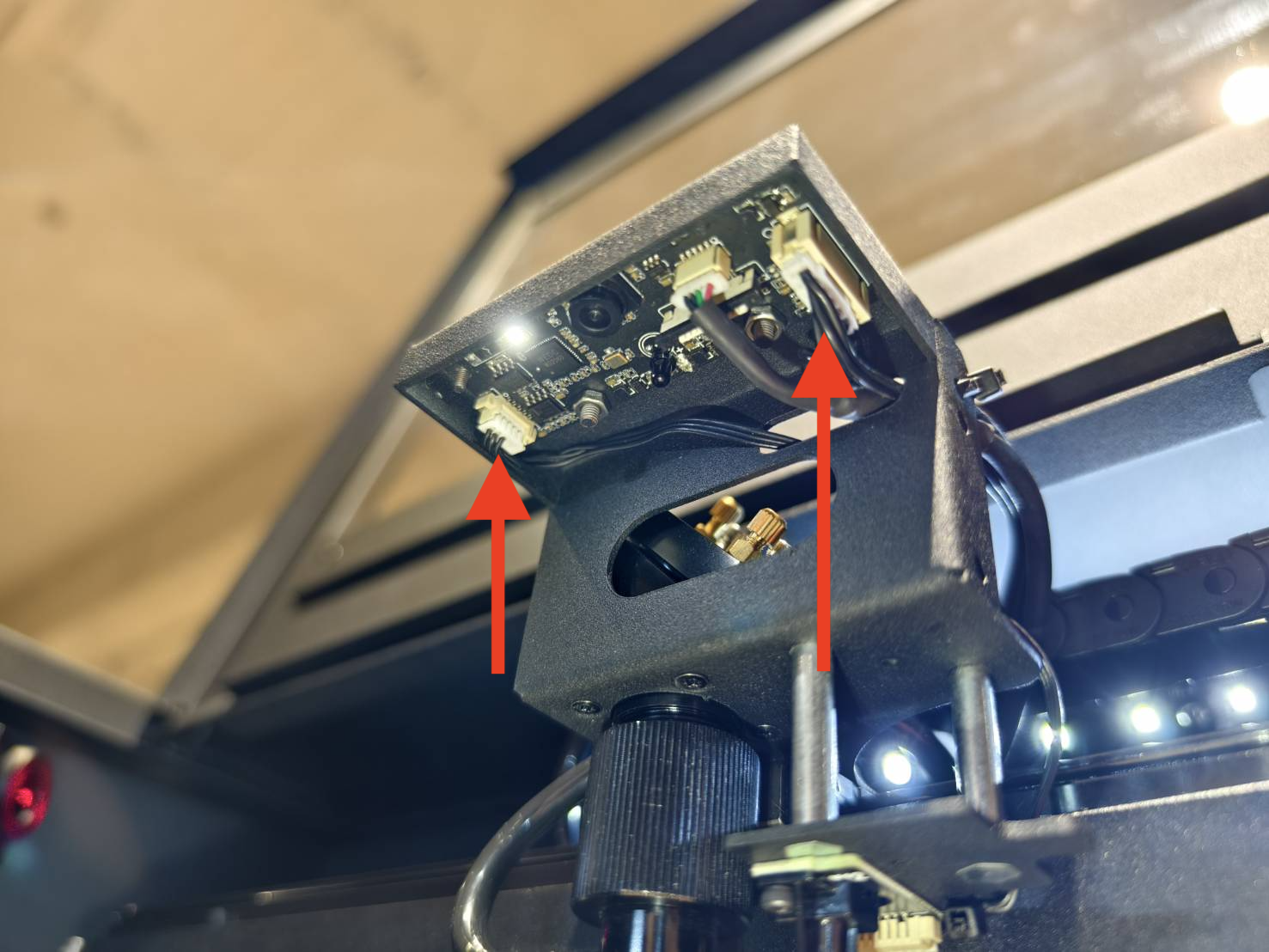

• 6-pinns- og 3-pinnskablene på kamera-LED-kortet på laserhodet.
  (Hvis dette er for vanskelig å koble fra, sørg i stedet for at tilkoblingen ikke er løs.)


• 3-pinnskabelen på baksiden av laserhodet på autofokusmodulen.
  (Hvis dette er for vanskelig å koble fra, sørg i stedet for at tilkoblingen ikke er løs.)

• Kontroller deretter om plattformen kan bevege seg opp og ned.

Vurder testresultatet og bestem neste handling.

Ja, plattformen kan flyttes opp og ned >> Steg C8

Nei, plattformen kan kun flyttes i én retning >> Kontakt kundeservice Mulig årsak: Autofokusmodulen er defekt 3-pinners kabelen til autofokusmodulen er defekt HX-kamera-LED og flammesensorkortet er defekt (mindre sannsynlig) 6-pinners kabelen til flammesensorkortet er defekt (mindre sannsynlig)

---

---

Steg C8

Plasser materialet på arbeidsflaten og utfør autofokus.

Vurder testresultatet og bestem neste handling.

Ja, autofokus fungerer >> Problem løst

Nei, autofokus fungerer fortsatt ikke >> Kontakt kundeservice Mulig årsak: Autofokusmodulen er defekt Autofokus-sonden er defekt Materialet er ikke flatt nok

---

---

Kontakt kundeservice

• Vennligst følg instruksjonene i lenken nedenfor for å rapportere et problem til din lokale forhandler eller FLUX-support på riktig måte. [Kontakt kundeservice]

*Informasjonen som samles inn, som bilder eller videoer som viser problemet med maskinen din i denne artikkelen, må deles med forhandleren eller FLUX Support.

---

---
