2-4 Promark kamerakalibrering

I tillegg til infrarød forhåndsvisning, støtter Promark også kamerajustering. Vennligst følg disse trinnene for å utføre kamerakalibrering før du bruker kamerajusteringsfunksjonen.

Trinn 1 - Plasser sjakkbrettmønsteret

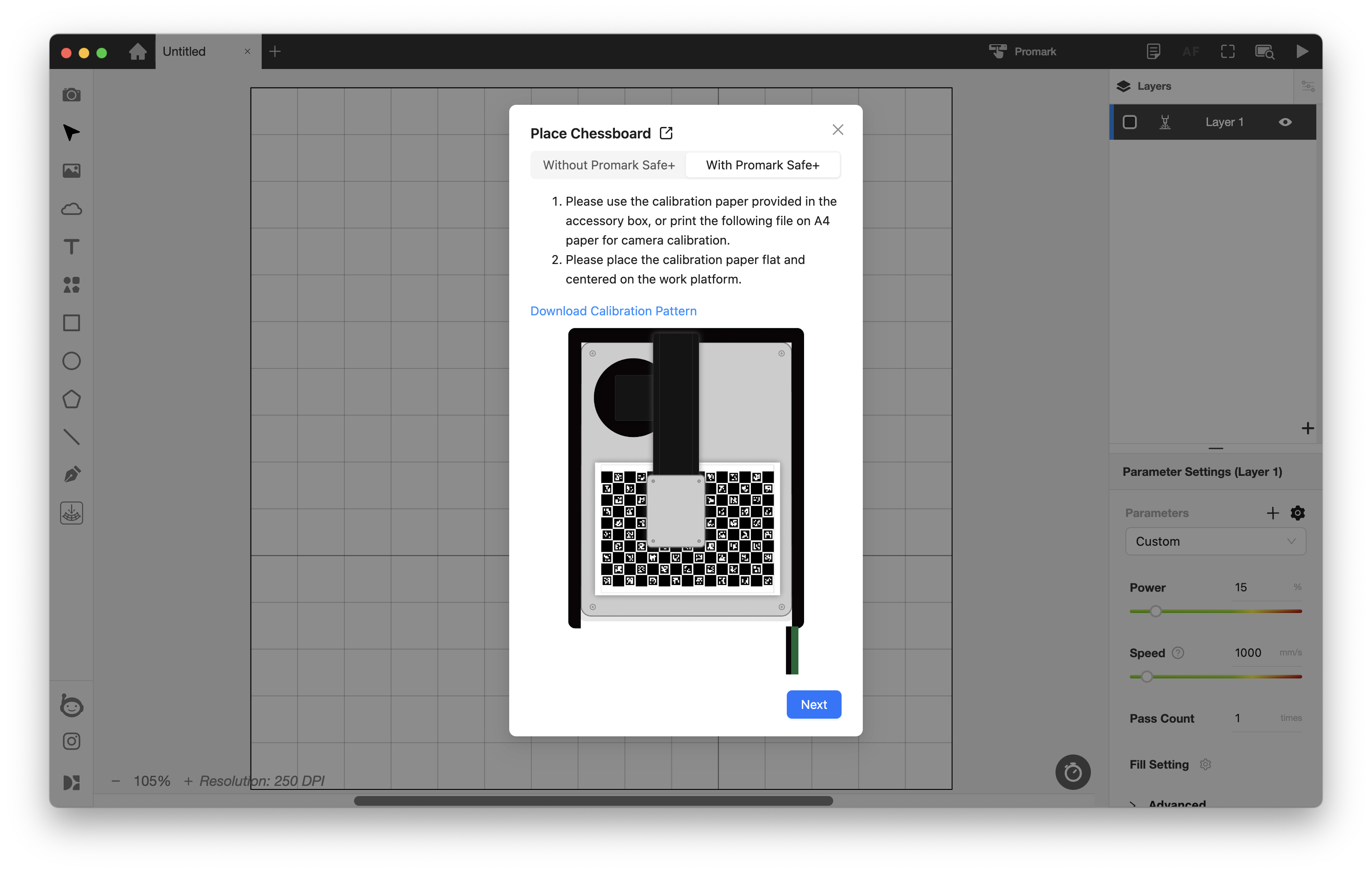

1-1. Plasser det svart-hvite sjakkbrettpapiret fra tilbehørsboksen i midten av arbeidsplattformen, og sørg for at papiret ligger helt flatt uten løfting, rynker eller merker.

⚠︎ Hvis sjakkbrettpapiret ditt er mistet eller skadet, kan du laste det ned fra kamerakalibreringsvinduet eller skrive ut denne sjakkbrettfilen på en skriver.
Kontroller at utskriftsskaleringen er satt til 100%.

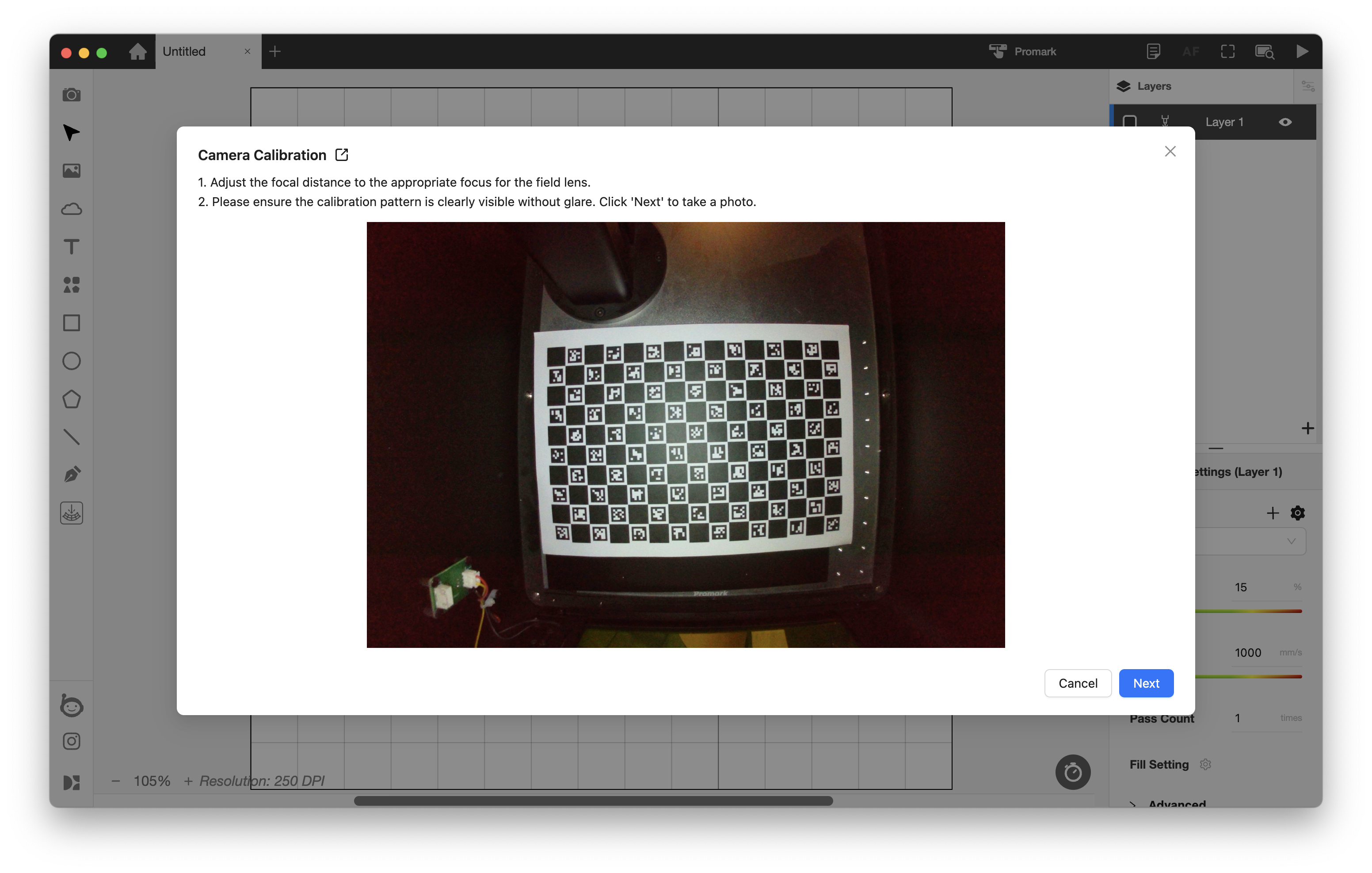

1-2. Juster fokus til passende brennvidde for linsen. (Merk: Det er normalt at det viste området av sjakkbrettet ser mindre ut ved en brennvidde på 220 mm.)

1-3. Sørg for at det ikke er refleksjoner på sjakkbrettet og at hver rute er tydelig synlig. Klikk "Neste" for å ta bildet.

• Hvis det vises en feilmelding etter at bildet er tatt, betyr det at sjakkbrettmønsteret ikke ble gjenkjent tilstrekkelig. Kontroller at sjakkbrettpapiret er riktig plassert, sørg for at det ikke er reflekterende lyskilder i nærheten, og verifiser at papiret ligger flatt.

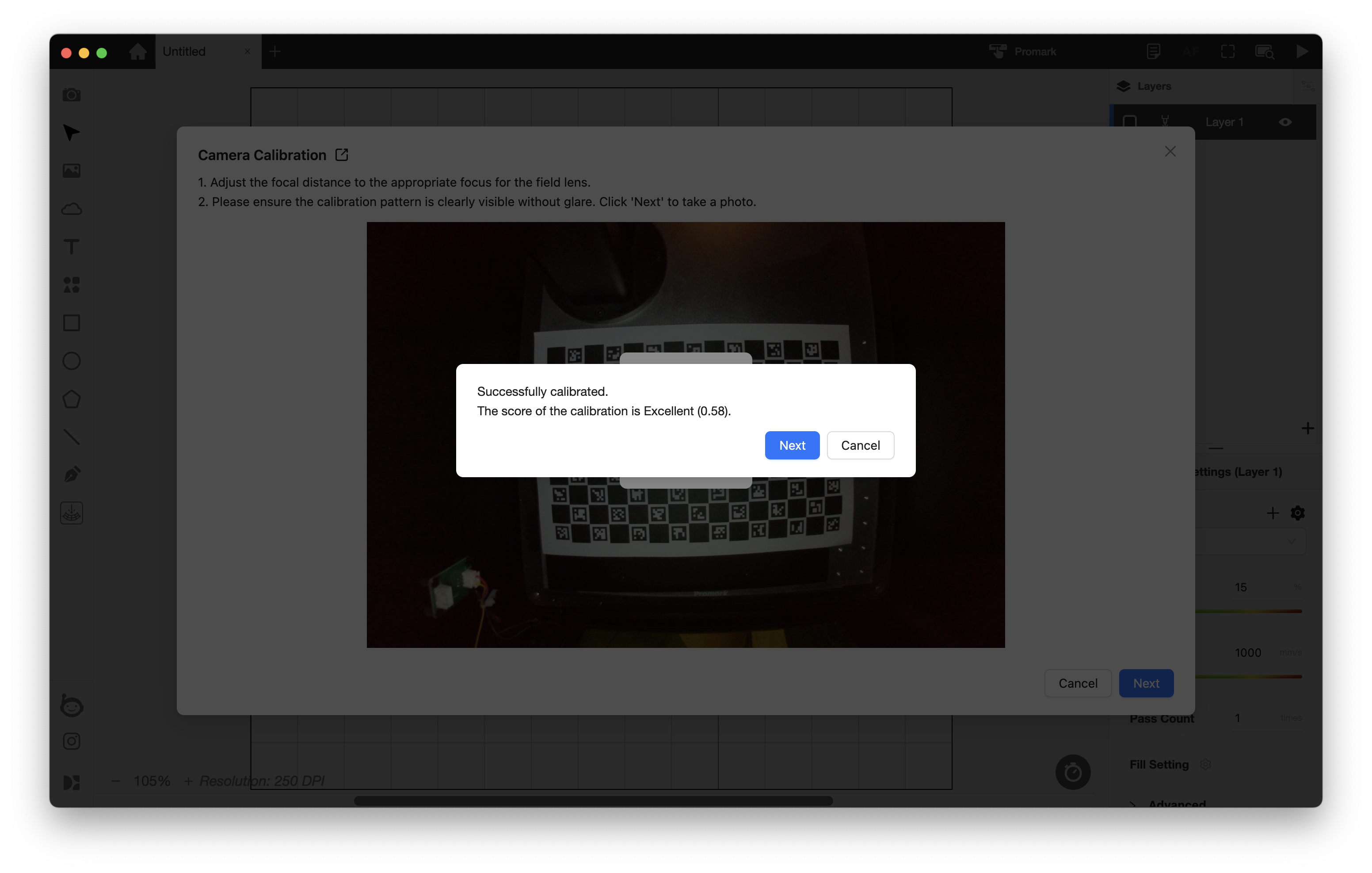

• Etter at sjakkbrettet er fanget opp, vil en poengsum vises. Vanligvis vil poengsummen være "Utmerket."

Trinn 2 - Tegne kalibreringsformer

⚠︎ Hvis du bruker Promark (Safety+), se denne lenken for å aktivere dørbeskyttelsesfunksjonen før du starter laseren av sikkerhetshensyn.

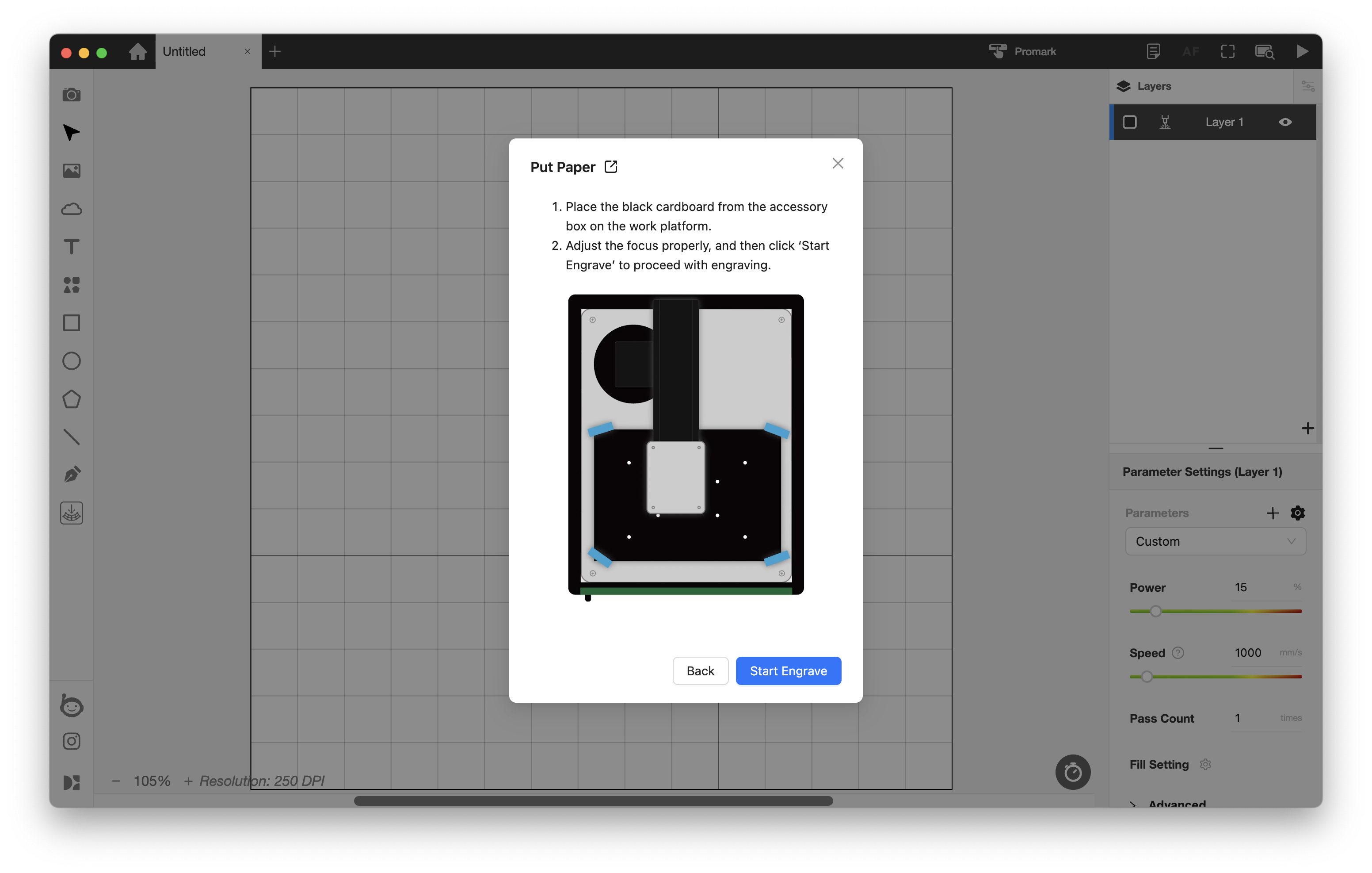

2-1. Plasser den svarte kartongen fra tilbehørsboksen på arbeidsplattformen. Etter å ha bekreftet fokus på nytt, utfør kalibreringspunktgraveringen.

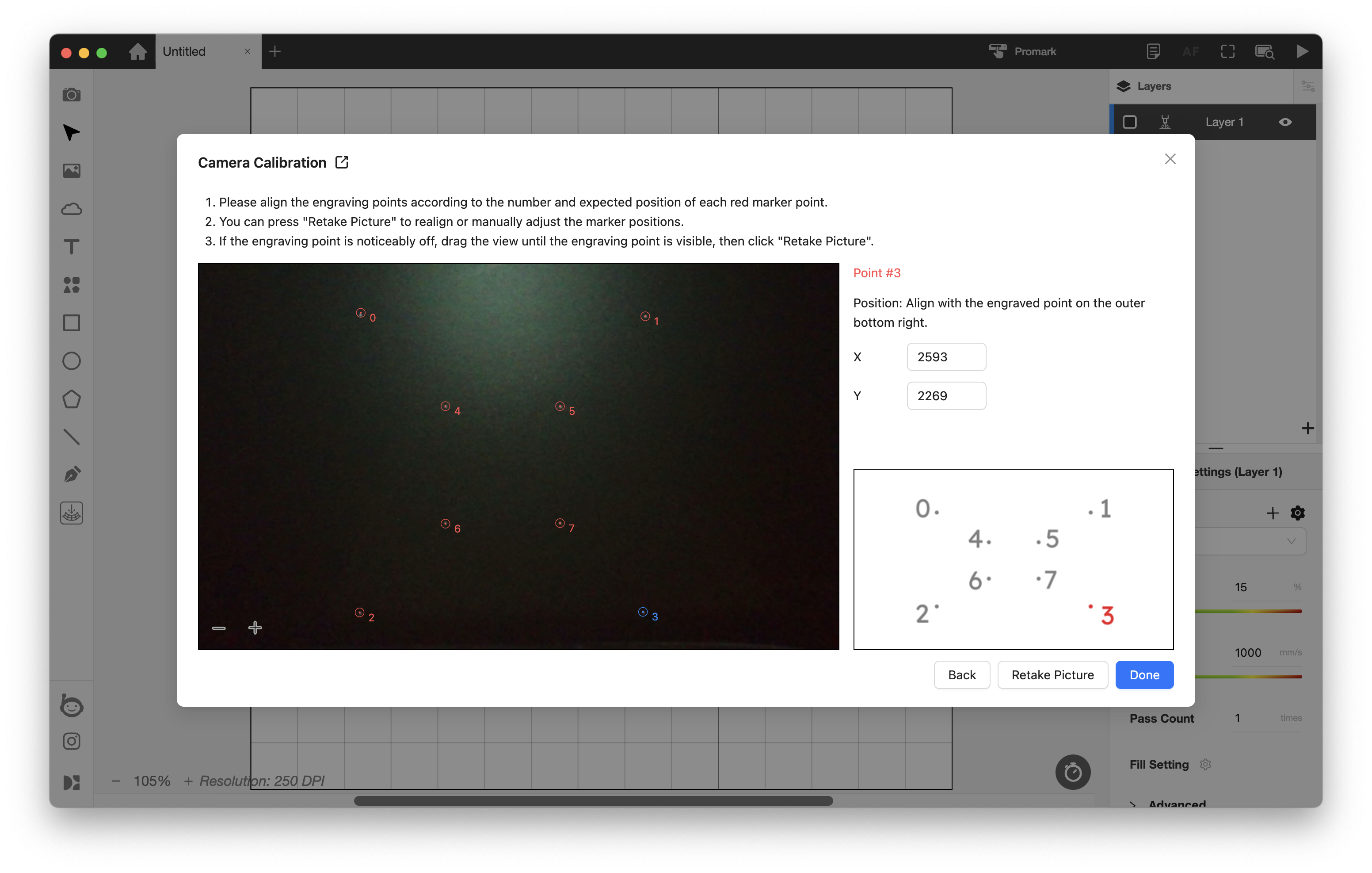

2-2. Etter å ha fullført kalibreringspunktgraveringen, bekreft at kalibreringspunktene overlapper med de røde prikkene. Velg deretter de åtte punktene i rekkefølge og sjekk om kalibreringssekvensen som vises til høyre samsvarer med eksempelet nedenfor.

2-3. Hvis posisjonene til de åtte punktene på bildet er tydelig feil eller feiljustert, prøv å fjerne eventuelle hindringer i nærheten og sørg for at det ikke er merkbare refleksjoner fra omkringliggende lyskilder. Klikk "Ta bilde på nytt" til de åtte punktene er riktig identifisert. Kalibreringen er fullført når dette trinnet er ferdig.
