2-1 Montering og oppstart (Promark)

Takk for at du valgte FLUX-produkter.

Før du pakker ut Promark, vennligst sørg for å lese Sikkerhetsforskriftene.

De følgende kapitlene (2-1 til 2-4) gir en veiledning for montering og bruk av maskinen din.

1. Hva inneholder esken?

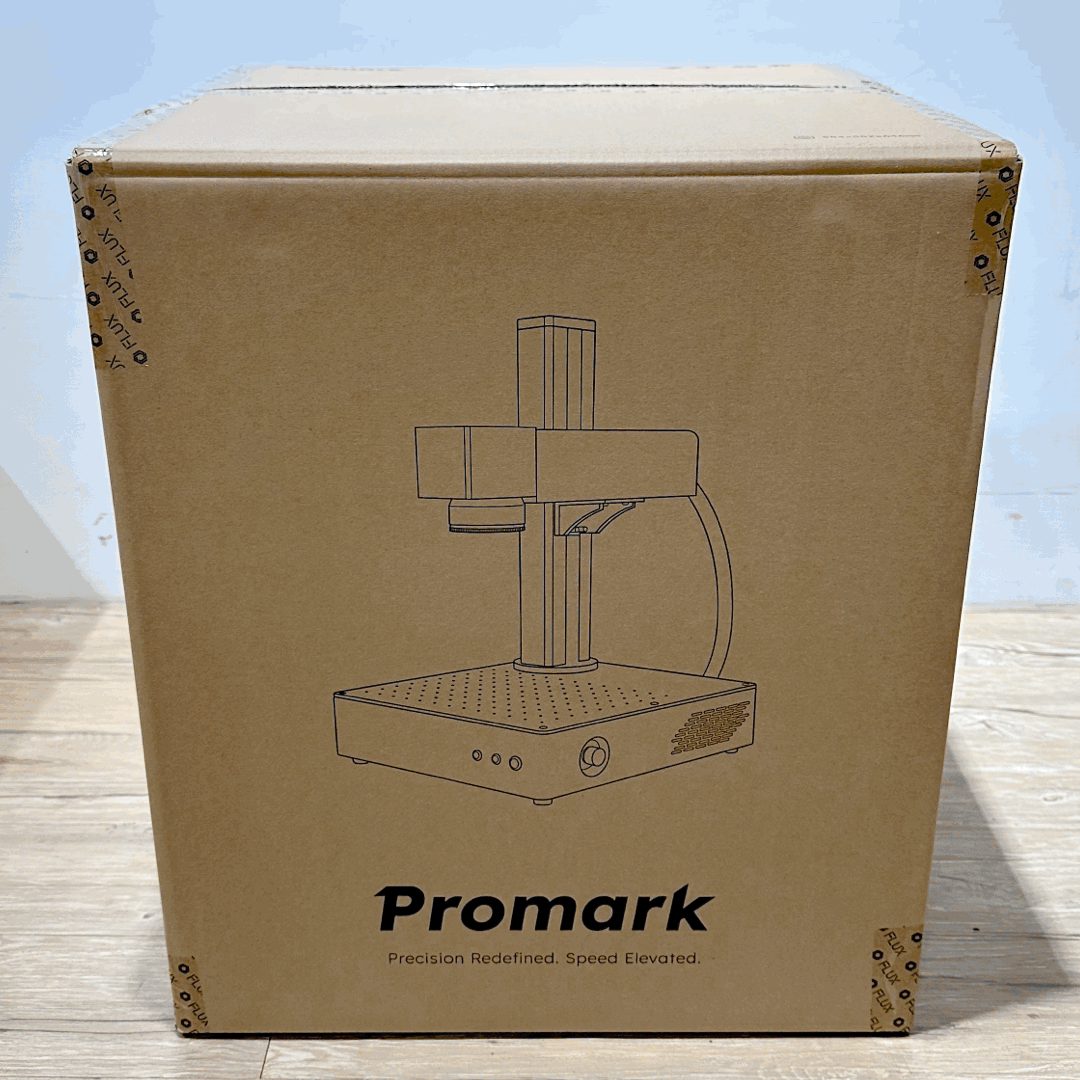

a. Åpne esken på gulvet, og ta ut tilbehørsesken og maskinen.
⚠︎ Merk: Ledningene mellom hovedenheten og galvanometerarmen kan ikke kobles fra.

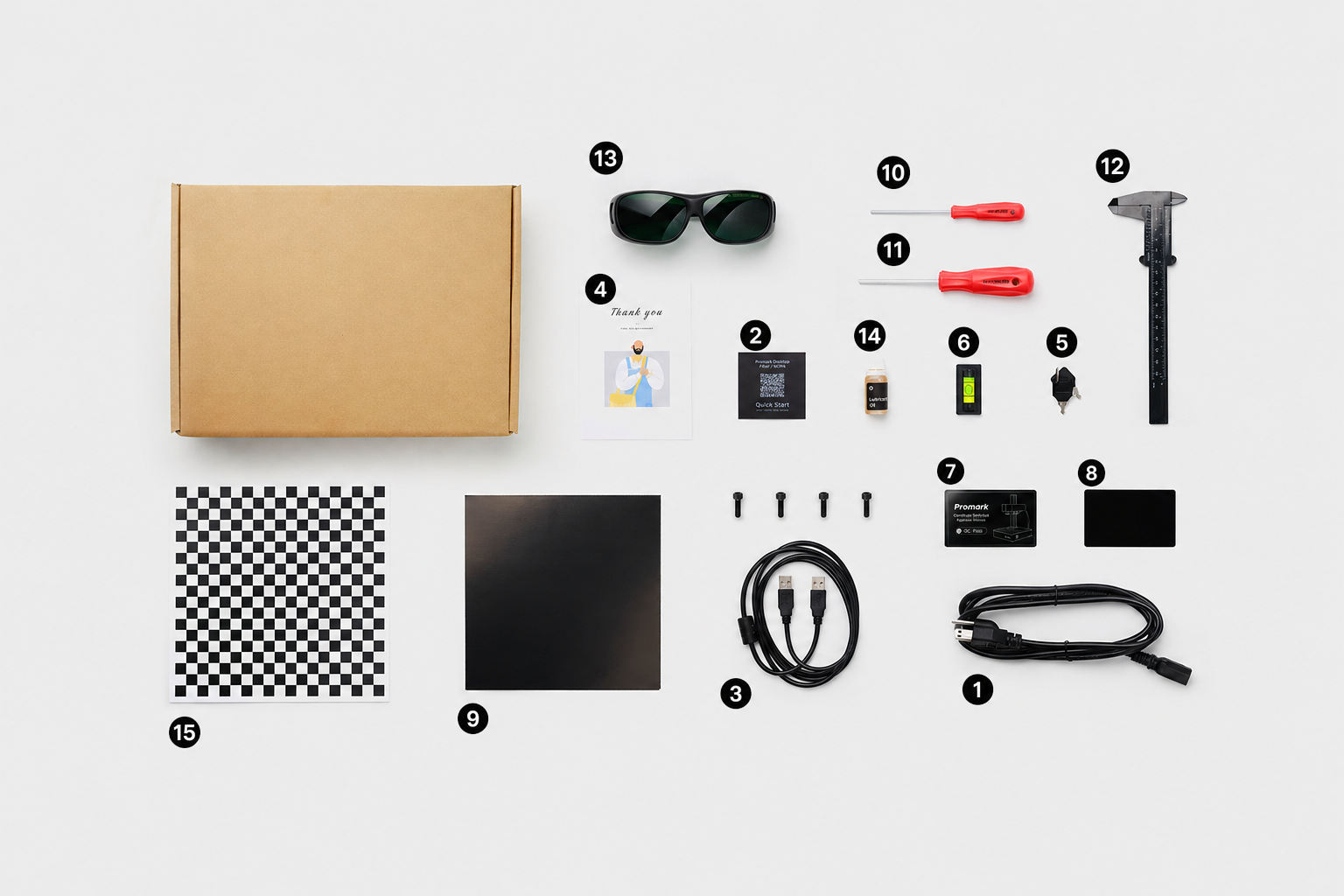

b. Ta ut tilbehøret og kontroller innholdet.

1. Strømkabel
2. Hurtigstartkort med QR-kode
3. USB-A til USB-A-kabel
4. USB-A til USB-B-kabel
5. Takkekort
6. Nøkler
7. Nivelleringsverktøy
8. Fabrikkens testkort
9. Svart aluminiumsplate
10. Kalibreringspapir for F-Theta-linse
11. M4-nøkkel
12. M5-skrunøkkel
13. Skyvelære
14. OD6+ 1064nm lasersikkerhetsbriller
15. Smøreolje
16. Sjakkbrettkalibreringsplate

2. Montering

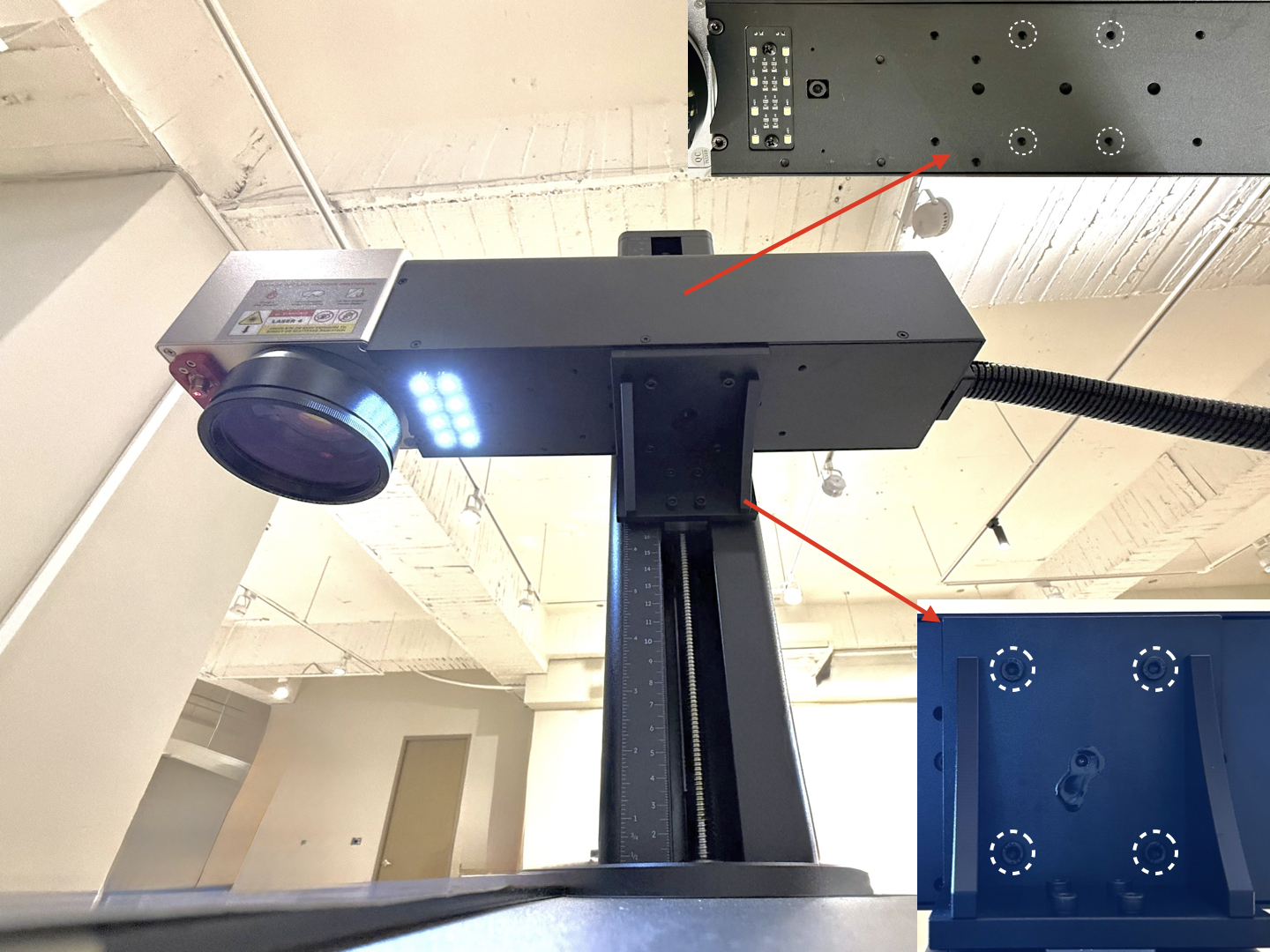

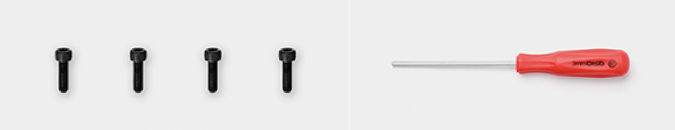

a. Installasjon av galvanometerarm: Bruk M4-skrunøkkelen og fire skruer for å feste galvanometerarmen på Z-aksekolonneplattformen.

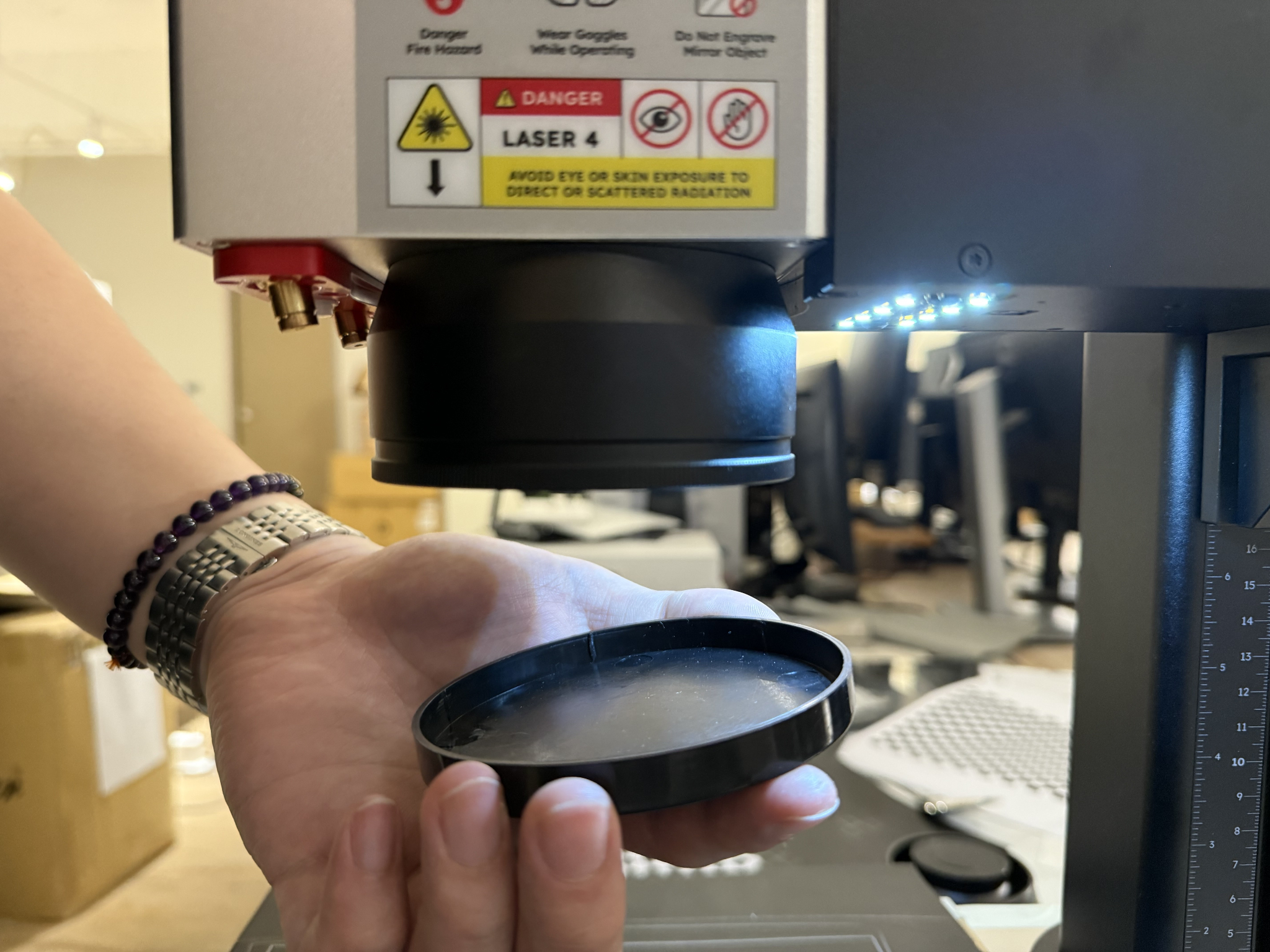

b. Fjern dekselet til F-theta-linsen og oppbevar det i tilbehørsboksen.

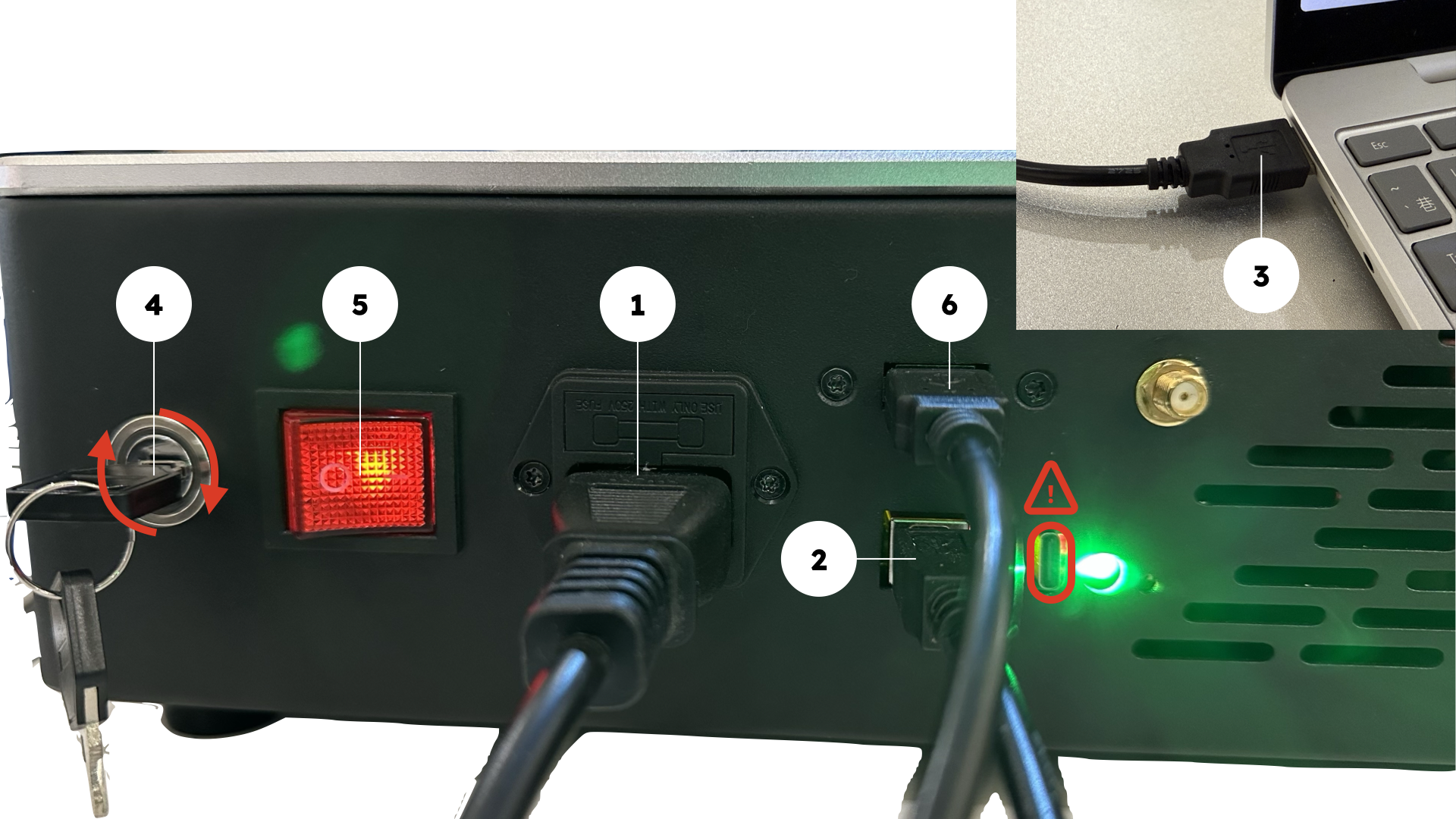

c. Oppstart:

⚠︎ Merk: IKKE bruk USB Type-C-porten. Det kan skade datamaskinen din.

1. Koble til strømledningen.
2. Koble USB-kabelens USB-B-ende til maskinen.
3. Koble USB-kabelens USB-A-ende til datamaskinen.
4. Bruk nøkkelen fra tilbehørsboksen og vri den med klokken for å låse opp maskinen.
5. Trykk på den røde vippebryteren for å slå på maskinen.
6. Kamerakabel (USB-A til USB-A-kabel)

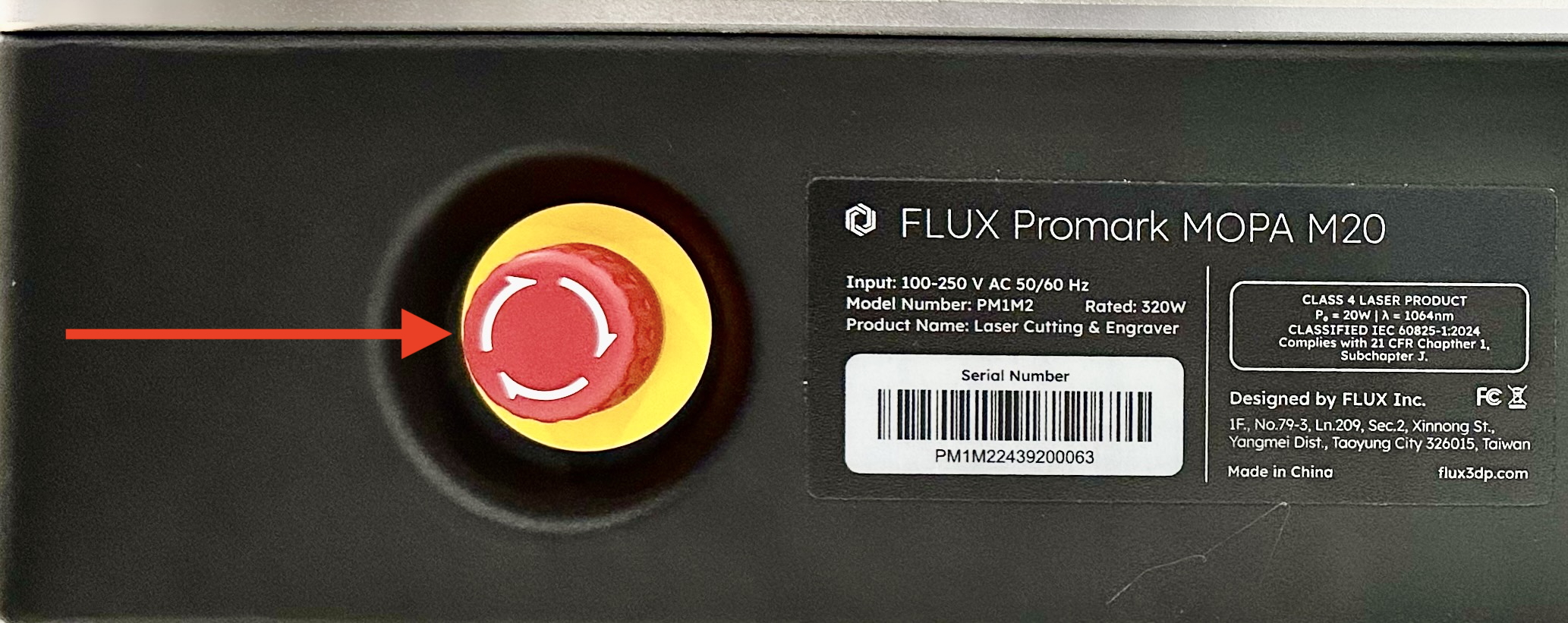

Hvis den røde vippebryteren ikke reagerer når den slås på, sjekk om nødstoppbryteren på høyre side av maskinens kontrollpanel er aktivert. Hvis nødstoppbryteren er aktivert, roterer du den med klokken i retning av den hvite pilen for å frigjøre den.

Neste trinn: Programvareinstallasjon og aktivering
