Trinn 1 - Juster fokuseringsavstanden.

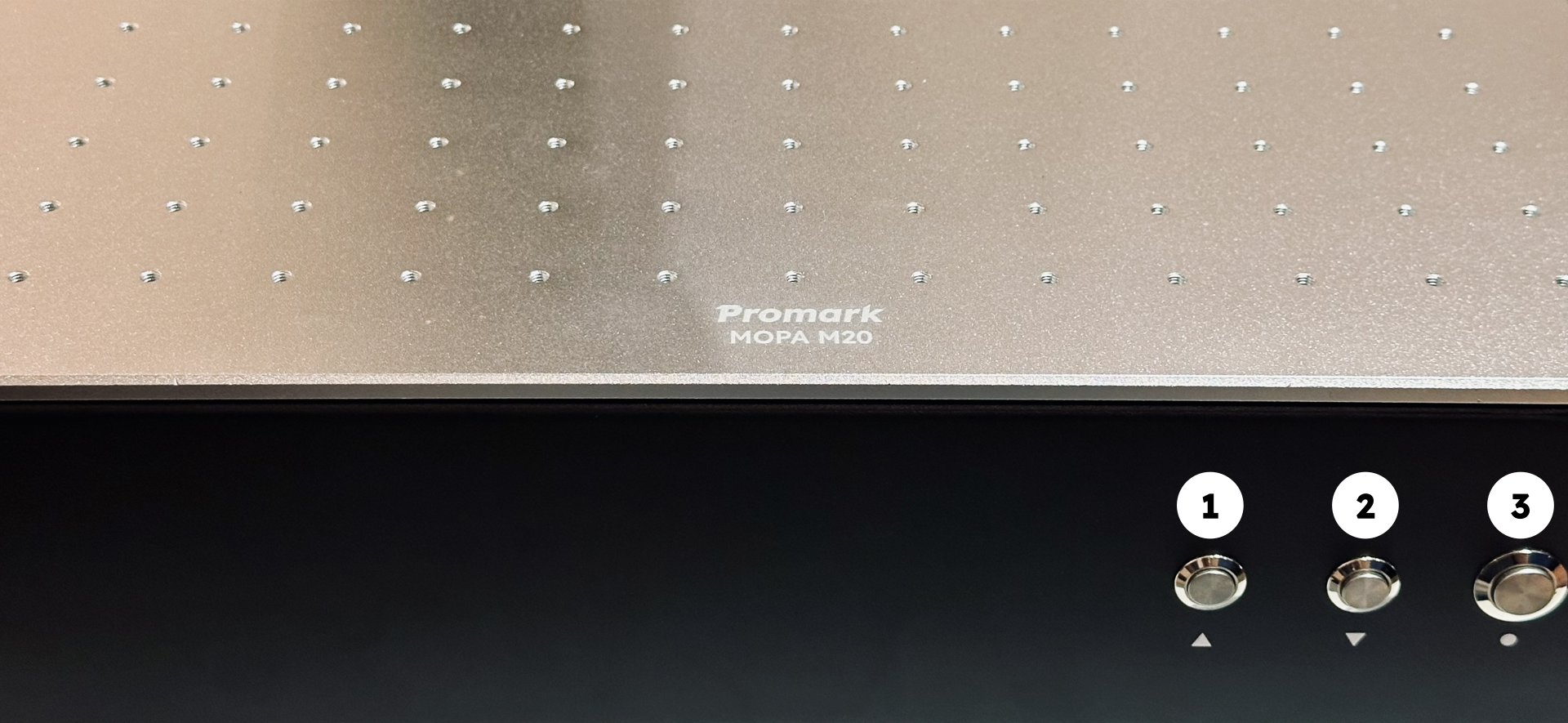

Knappefunksjoner:

1. Flytt galvanometerarmen oppover.
2. Flytt galvanometerarmen nedover.
3. Start graveringen. 正面按鈕.001.png

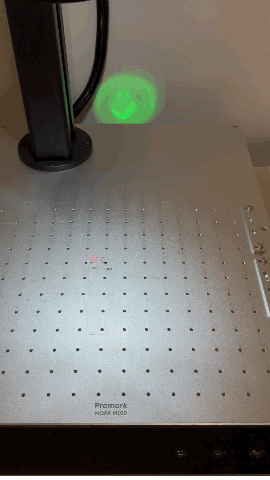

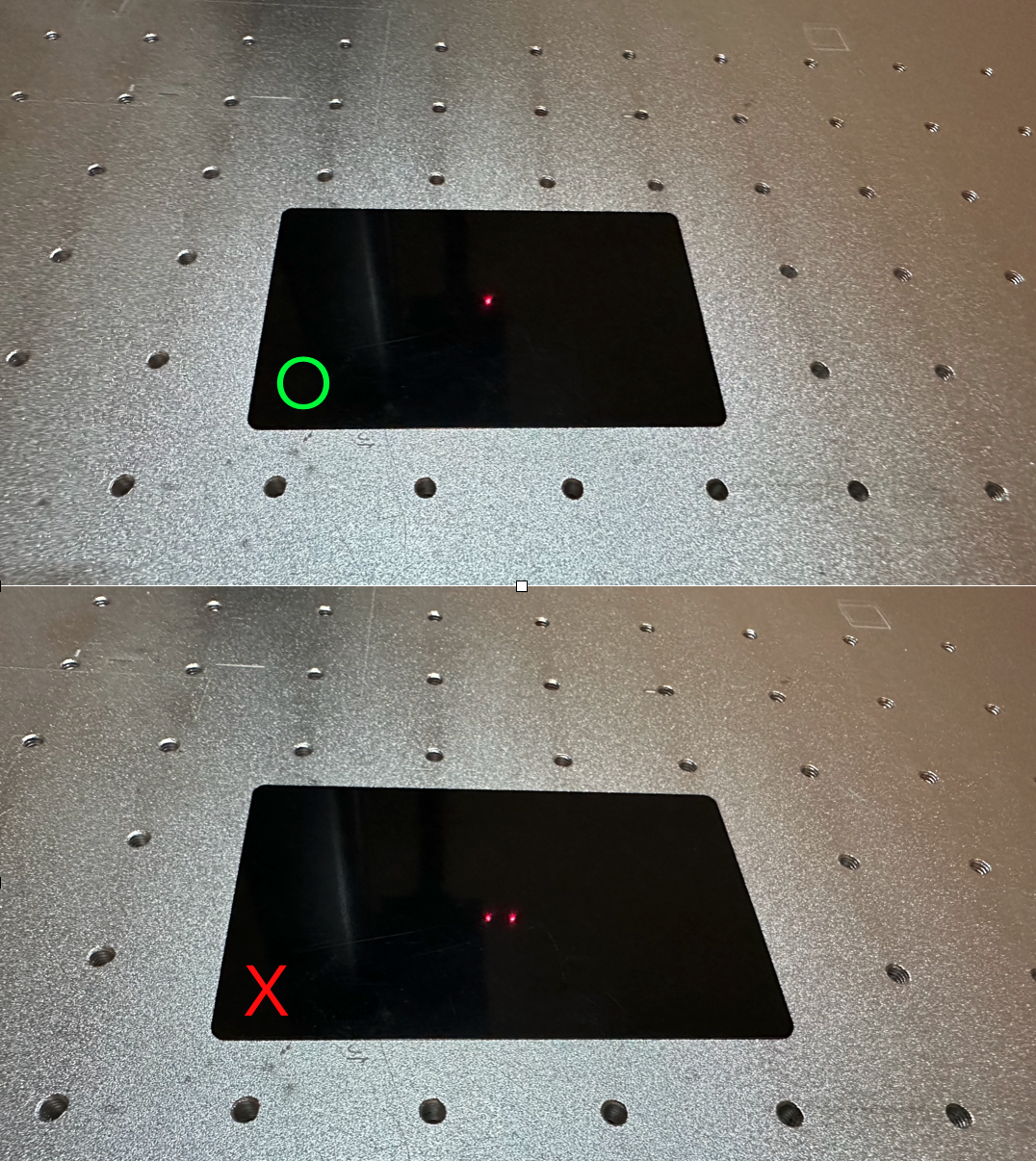

Juster posisjonen til galvanometerarmen ved hjelp av opp- og ned-knappene for å innrette de to røde prikkene for fokusering.

兩點對焦.gif 截圖 2024-11-25 下午5.48.24.png

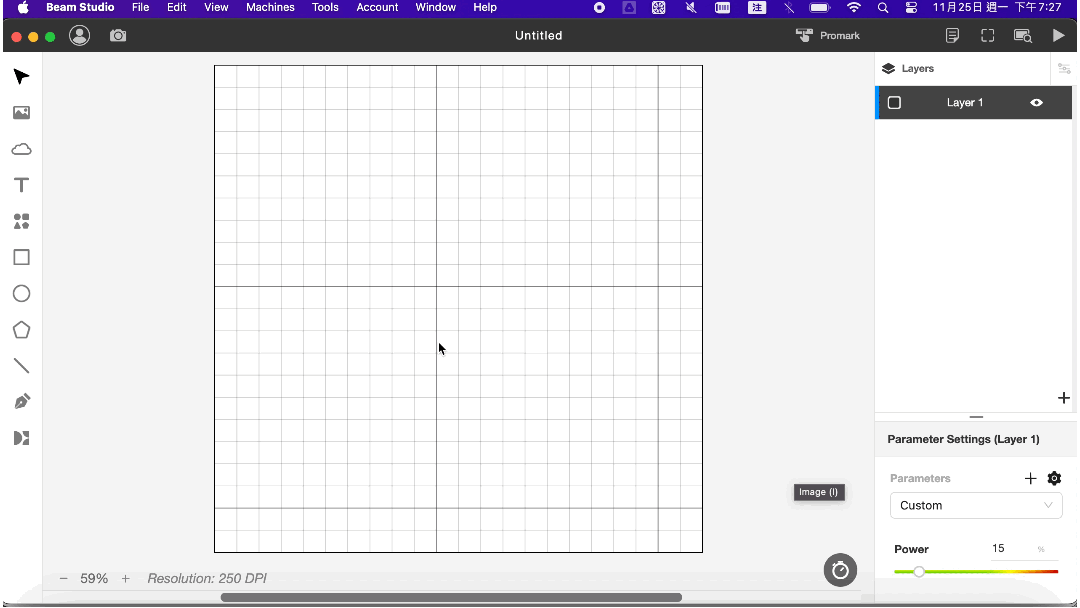

Trinn 2 - Importer testfilen for gravering.

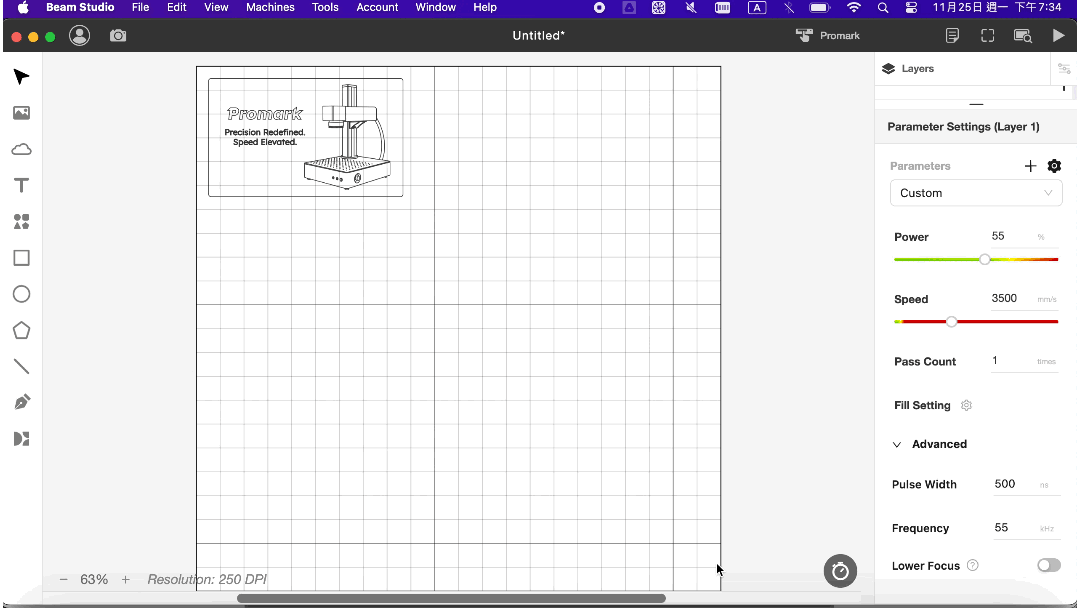

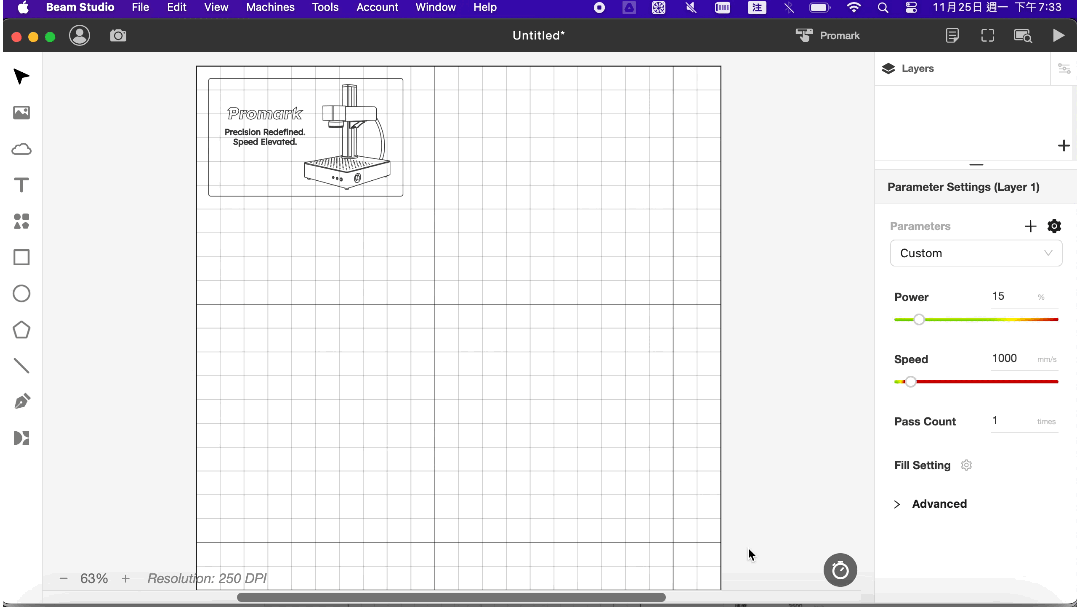

Trinn 3 - Still inn parametere (seks maskinmodeller)

Parametere for testgravering på svart aluminium for hver modell:

	Promark Desktop Fiber Laser			Promark MOPA Laser
Modell	D20	D30	D50	M20	M60	M100
Lasertype	Fiber 20W	Fiber 30W	Fiber 50W	MOPA 20W	MOPA 60W	MOPA 100W
Effekt	90	72	90	90	45	55
Hastighet	2000			2500	2500	3500
Pulsbredde	X	X	X	350	350	500
Frekvens	27	30	45	25	25	55

Denne artikkelen bruker Promark Desktop MOPA Fiber Laser Marker 100W som eksempel.

Trinn 4 - Forhåndsvis graveringsposisjonen.

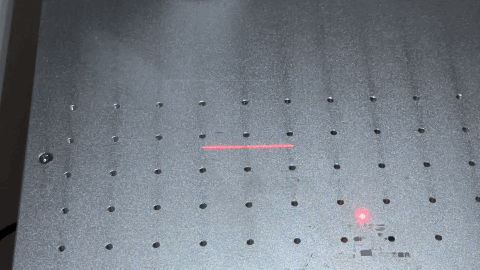

Klikk på 'Rammeforhåndsvisning' øverst til høyre i Beam Studio, og plasser det svarte aluminiumsarket fra tilbehørsboksen innenfor den røde laserforhåndsvisningsrammen.


Hvis du vil bruke kameraet til å forhåndsvise graveringsposisjonen, må du først kalibrere kameraet.

Trinn for kameraforhåndsvisning:
b-1 Plasser det svarte aluminiumsarket i arbeidsområdet.
b-2 Klikk på 'Kameraforhåndsvisning'-knappen øverst til venstre i Beam Studio for å ta et bilde og bekrefte posisjonen til det svarte aluminiumsarket.
b-3 Flytt graveringsfilen til det svarte aluminiumsarket.

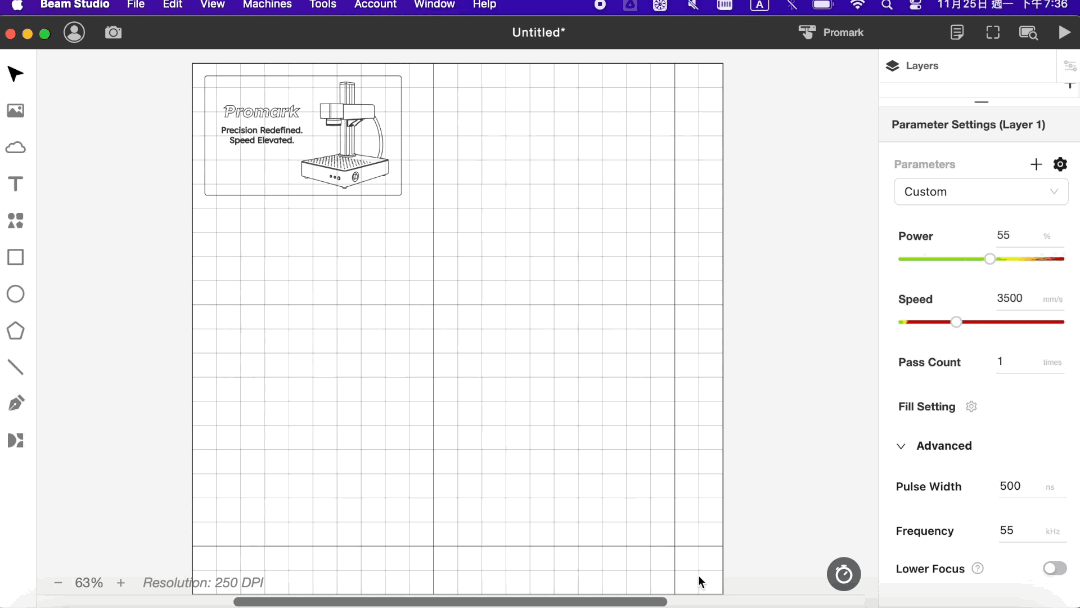

Trinn 5 - Send oppgaven.

⚠︎ Hvis du bruker Promark (Safety+), vennligst se denne lenken for å aktivere dørbeskyttelsesfunksjonen før du starter laseren for din egen sikkerhet.

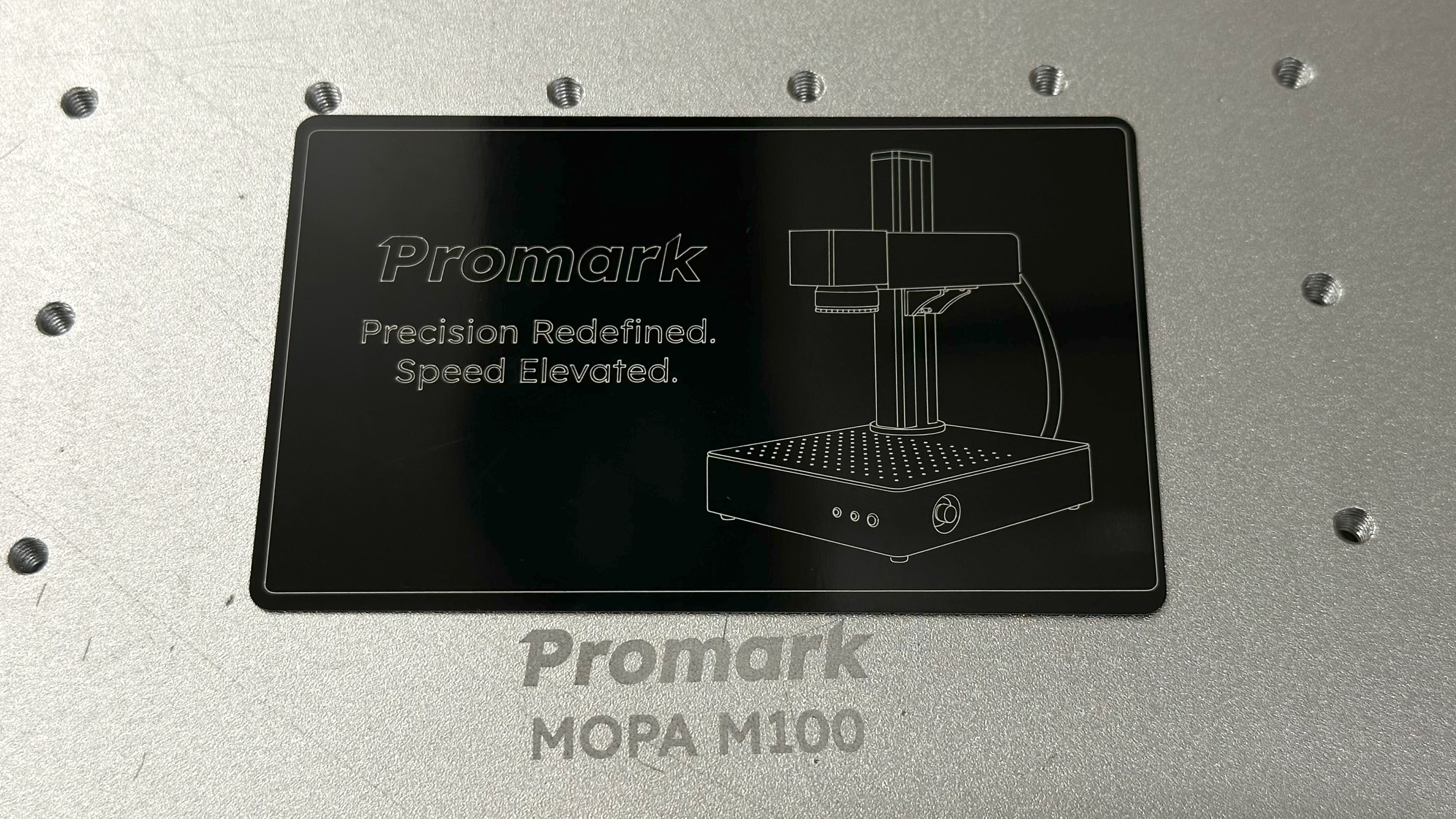

Trinn 6 - Kontroller graveringsresultatet.
