2-1 Montering og oppstart (Safe+ manuell dørversjon)

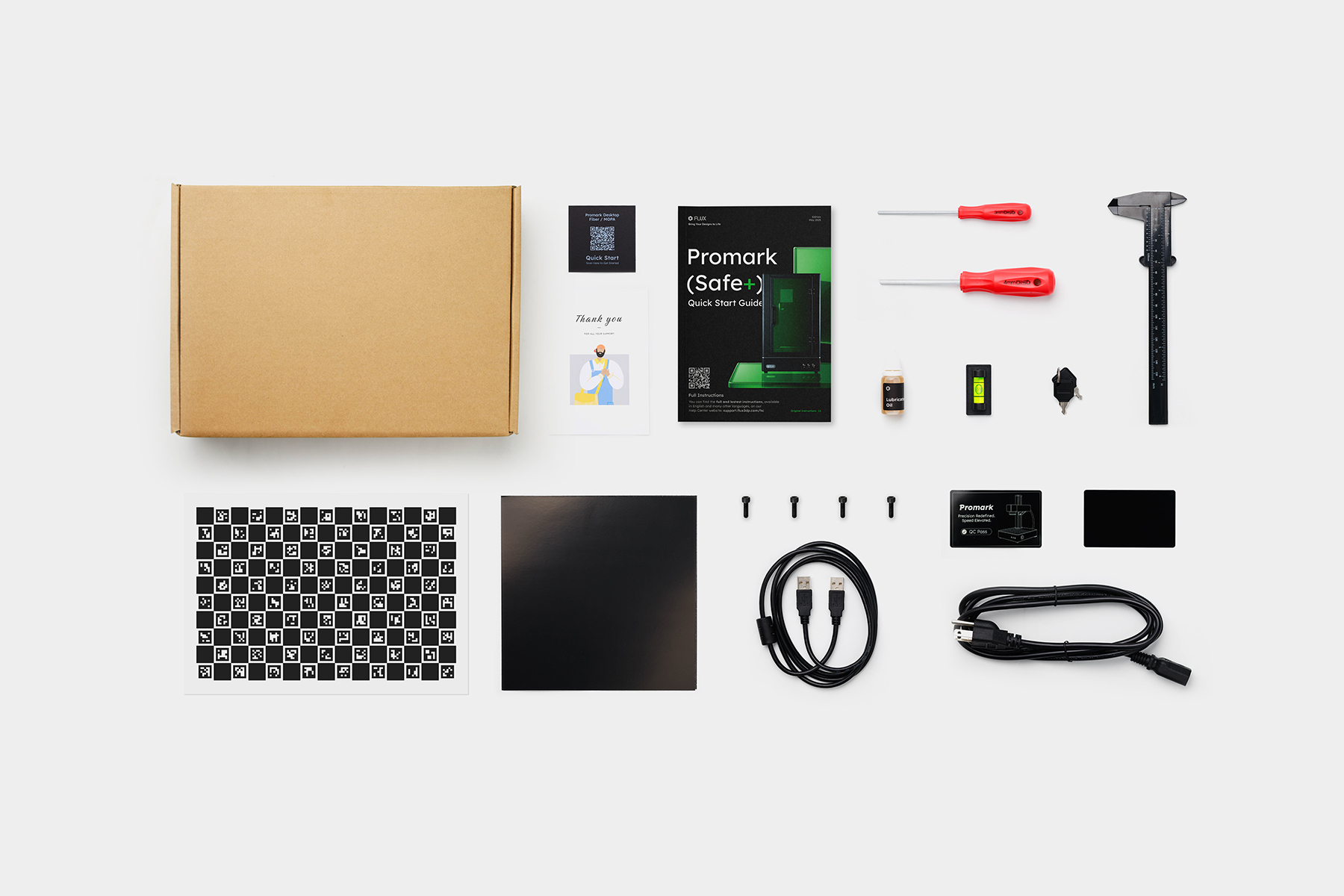

Hva er i esken?

Tilbehør

• Hurtigstartveiledning
• Strømledning
• Klemme
• Ventilasjonsslange
• USB-tilkoblingskabel
• Kamerakabel
• Lasersikkerhetsnøkkelbryter
• Beskyttelsesdeksel for feltlinse
• Kalibreringskortet for feltlinseparameter

Verktøy

• 3mm sekskantnøkkel
• Minivater
• Skyvelære
• Kamerakalibreringsrutenett

Forbruksmateriell

• Svart aluminiumstestplate
• Kalibreringsark for feltlinse
• Smøreolje

Montering

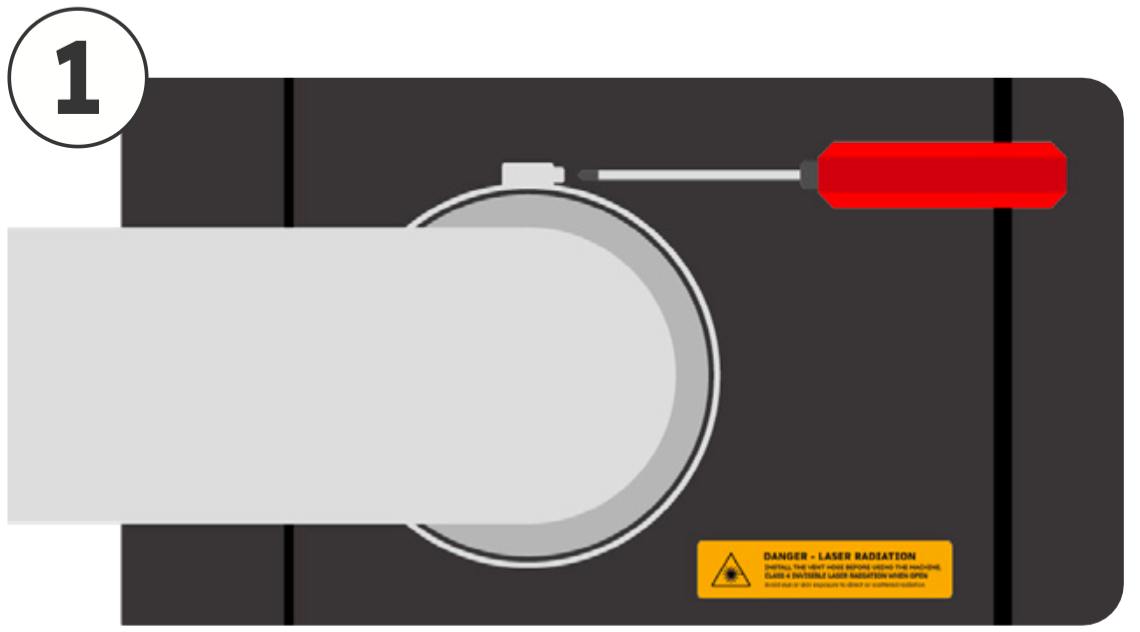

Installer ventilasjonsslangen

1. Bruk en stjerneskrutrekker til å løsne slangeklemmen på ventilasjonsdekselet og fjern dekselet.
2. Fjern beskyttelsesmaterialet fra innsiden av ventilasjonsslangen.
3. Sett klemmen på den store enden av ventilasjonsåpningen, og fest den til avtrekksviftens utløp på baksiden av maskinen.
4. Juster klemmens stramming og fest den på avtrekksviftens utløp.
5. Led den åpne enden av ventilasjonsslangen ut av vinduet med en innebygd vifte, eller koble den til en røykrenser.

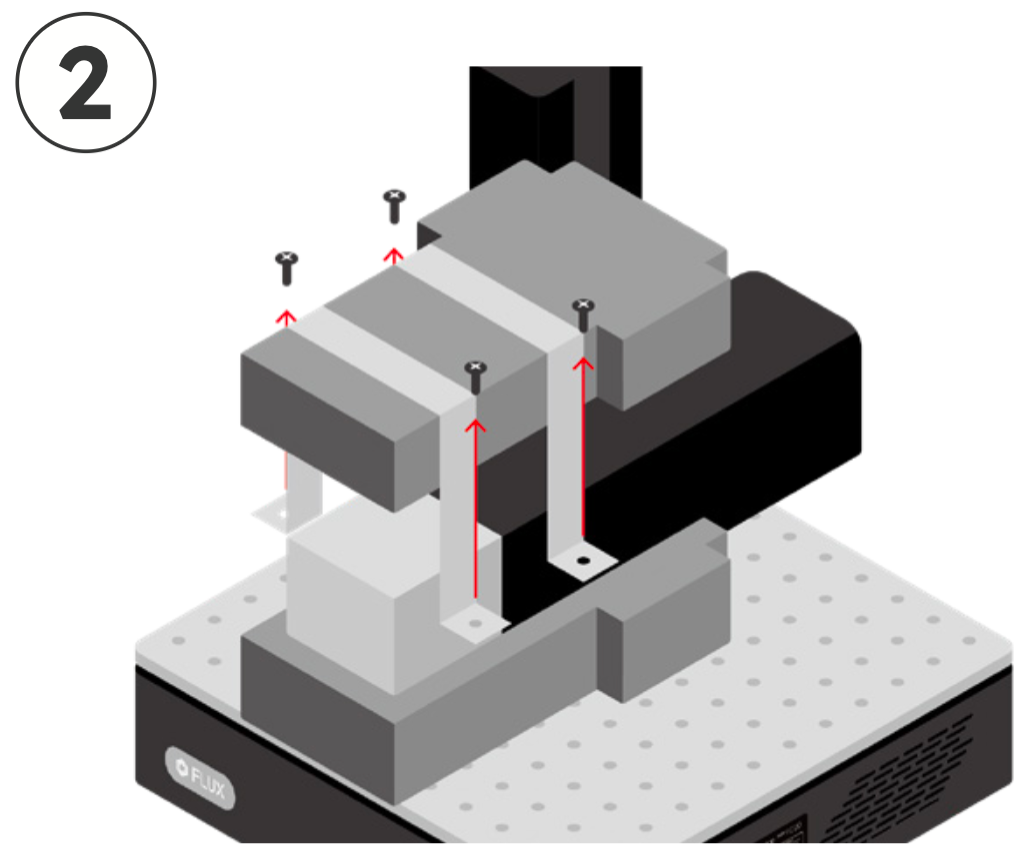

Pakk ut Galvo-armen

1. Fjern de fire skruene ved siden av Galvo-armen.
2. Fjern det øvre beskyttelsesmaterialet fra Galvo-armen.

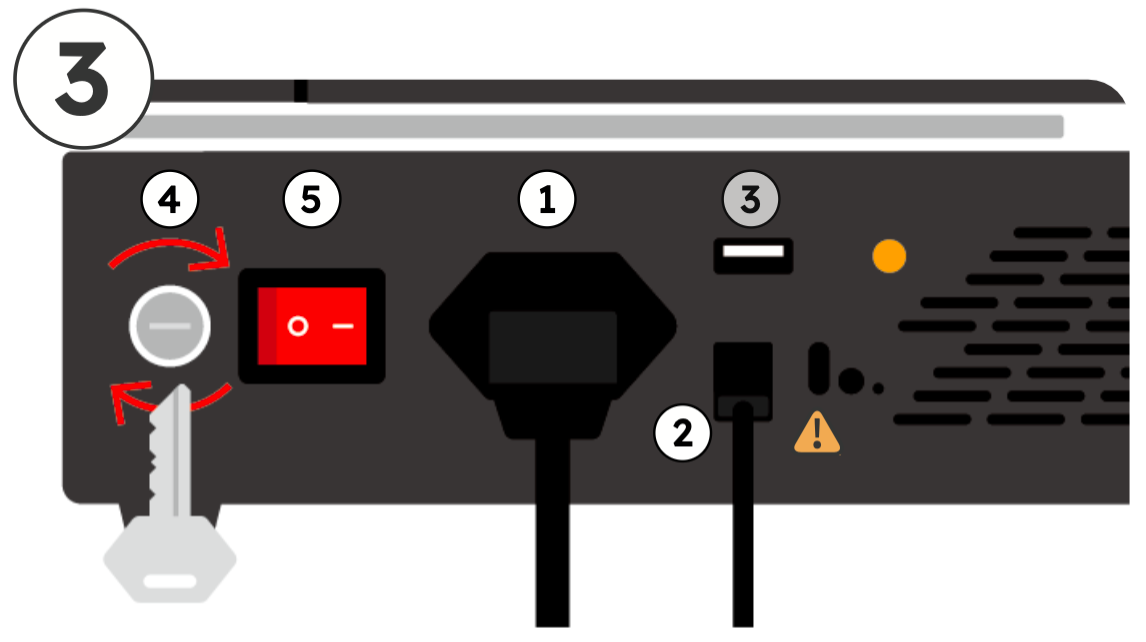

Oppsett av strøm og tilkobling

⚠ Merk: IKKE bruk Type-C USB-porten på maskinen, da dette kan forårsake feil på enheten.

1. Koble strømledningen til maskinens strøminntak og et jordet vegguttak.
2. Sett USB‑B-enden av tilkoblingskabelen inn i maskinen og USB‑A-enden inn i datamaskinen.
3. (Valgfritt) Koble til kamerakabelen ved å sette USB‑A-kontakten inn i maskinens kameraport og den andre USB‑A-kontakten inn i datamaskinen.
4. Bruk den medfølgende lasersikkerhetsnøkkelen for å låse opp maskinen ved å vri nøkkelbryteren med klokken.
5. Trykk på den røde strømbryteren bak på maskinen for å slå den på.

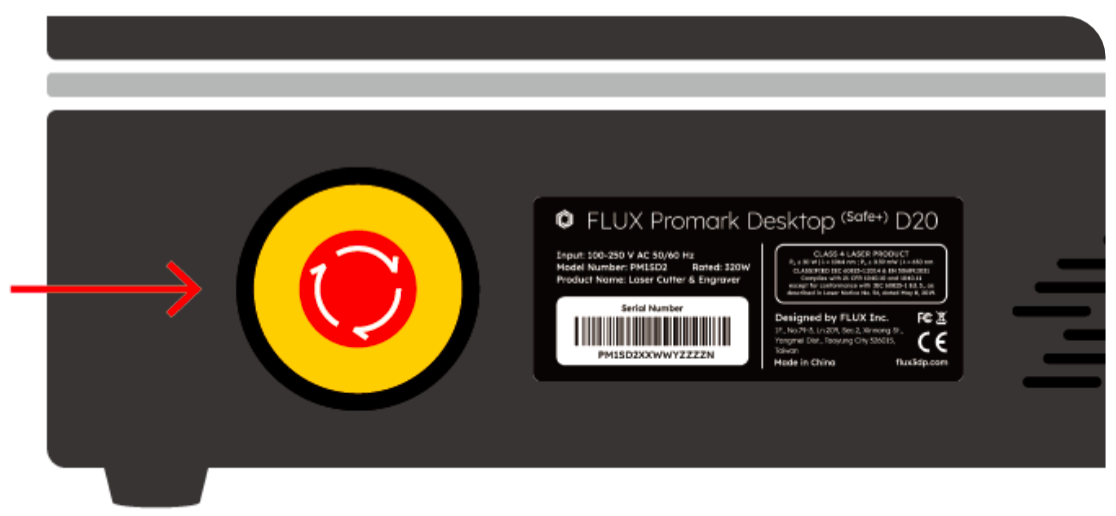

*Hvis den røde strømbryteren ikke aktiverer maskinen, kontroller om nødstoppknappen på høyre side av kontrollpanelet er trykket inn. Hvis den er det, vri den med klokken i retning av den hvite pilen for å frigjøre den.

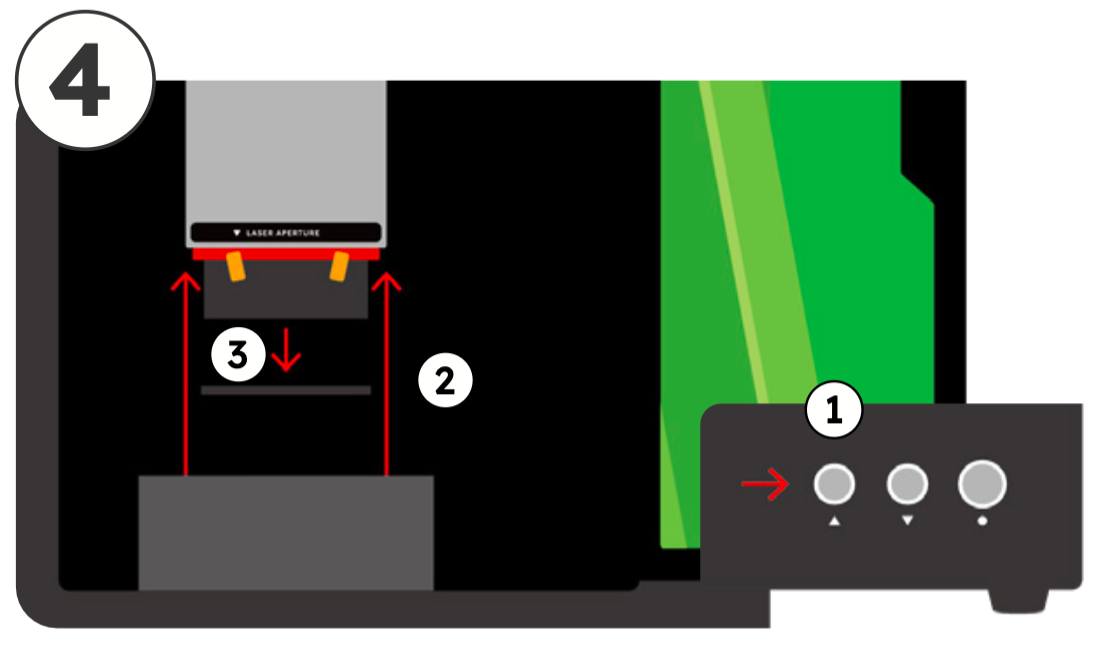

1. Trykk på "Opp"-knappen for å heve Galvo-armen.
2. Fjern beskyttelsesmaterialet under Galvo-armen.
3. Fjern feltlinsedekselet og oppbevar det i tilbehørsboksen.
