Beambox II - Utskifting av 12V strømforsyning (12V PSU)

Verktøy

Trinn 1

Slå av maskinen og koble fra strømledningen.

Trinn 2

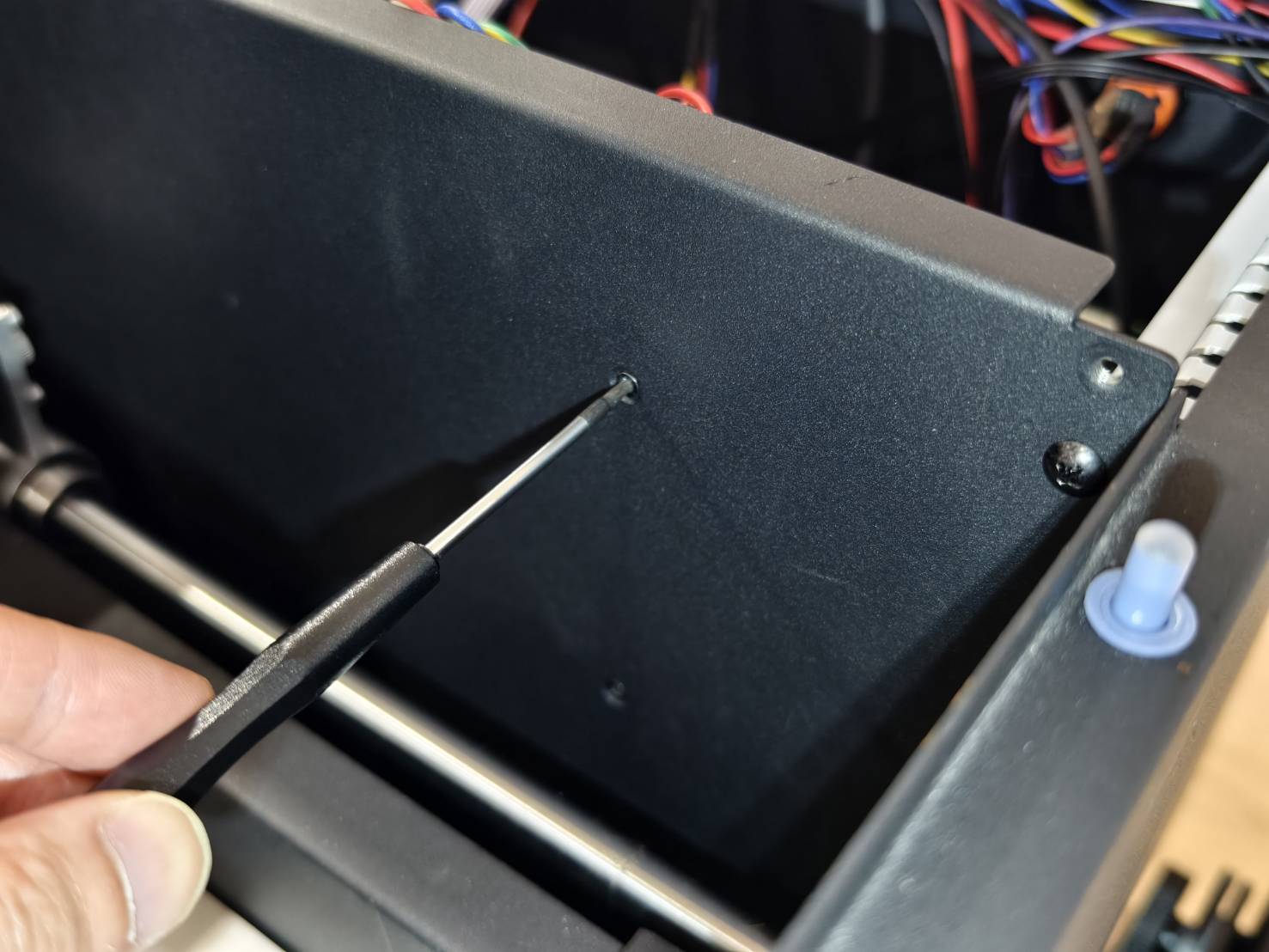

Åpne sidedekselet for å se innsiden av maskinen.

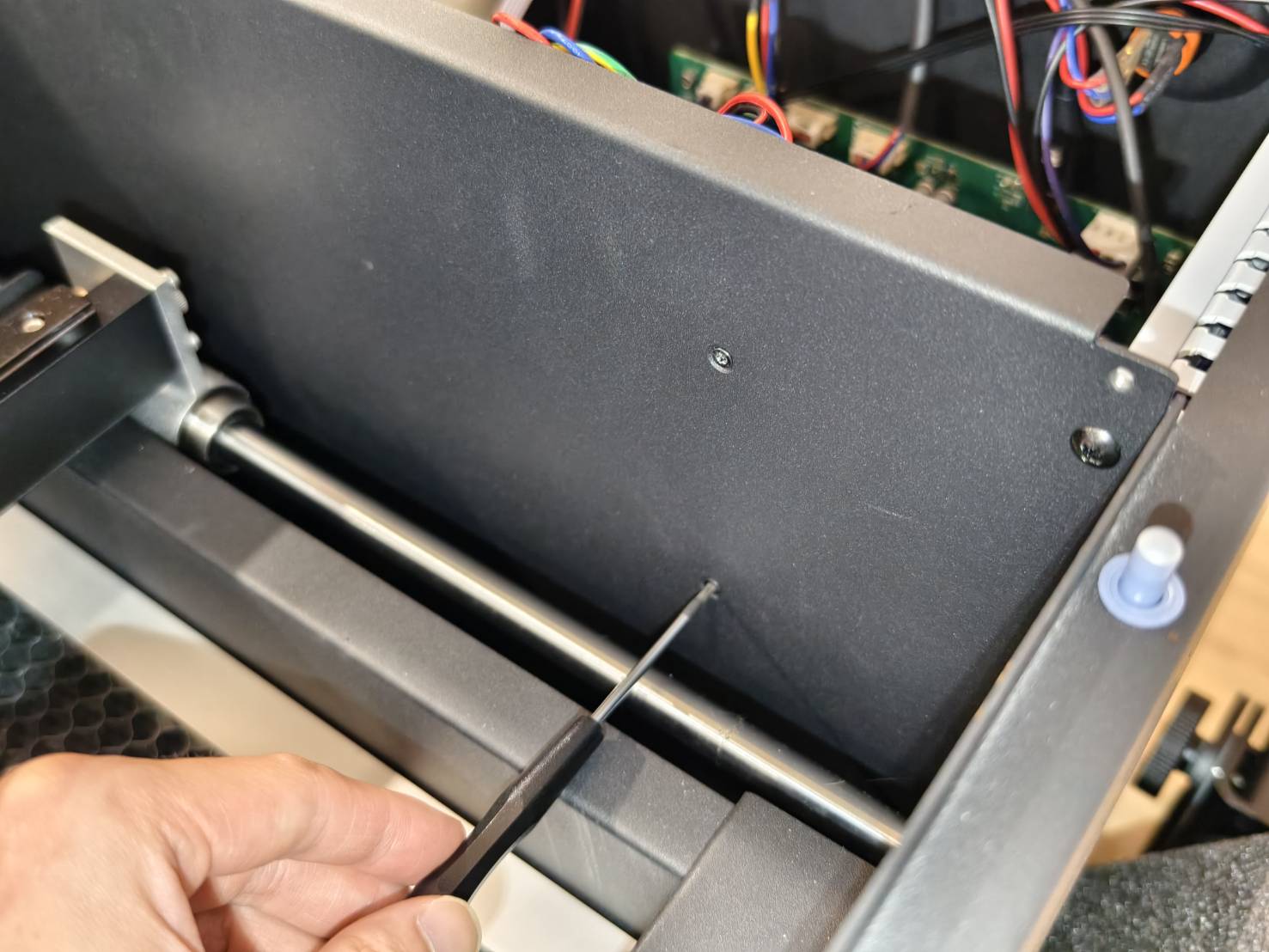

• Bruk en stjerneskrutrekker for å åpne dekselet.



Trinn 3

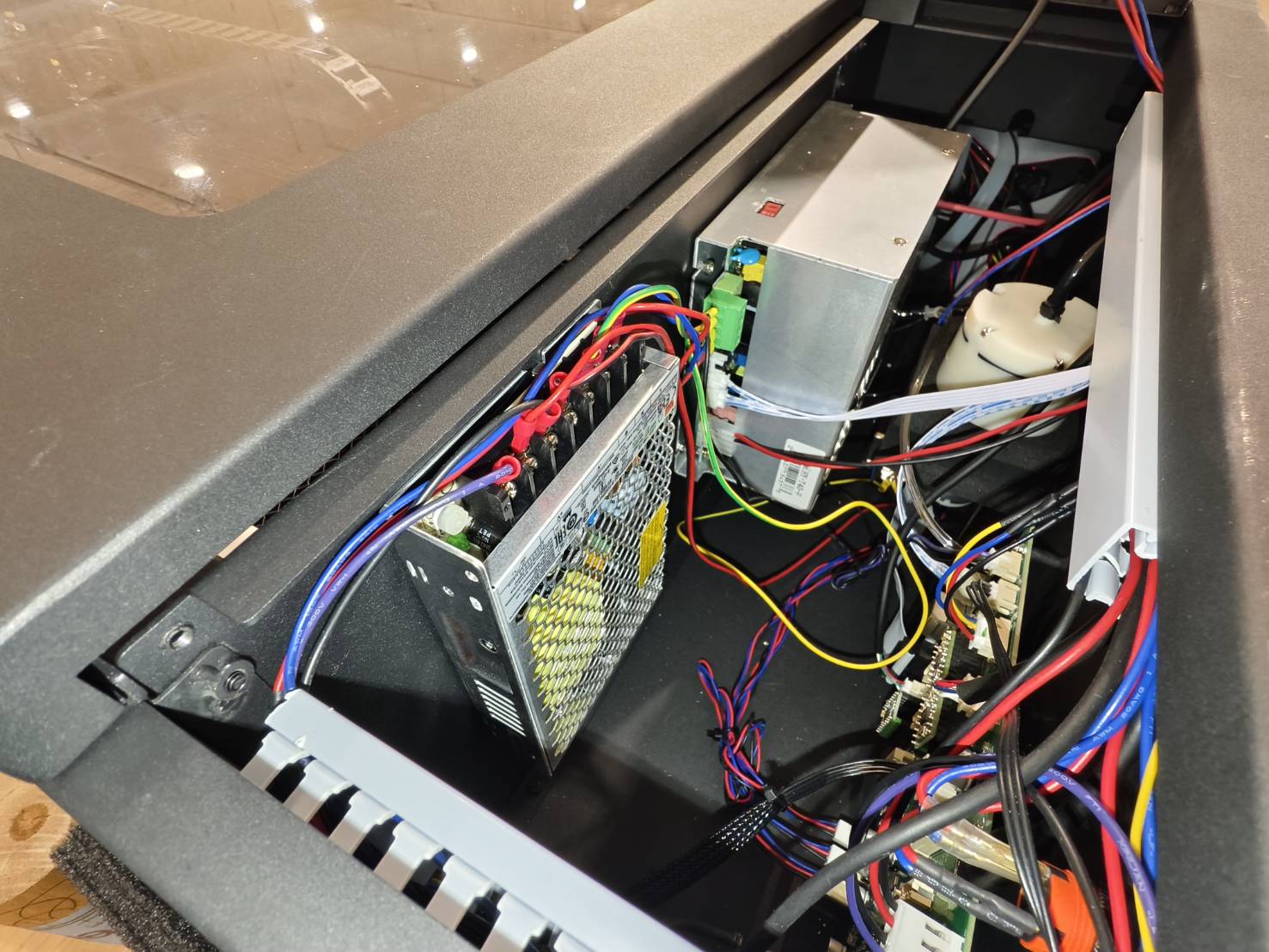

Ta tydelige bilder av hele ledningsoppsettet for 12V-strømforsyningen.
Dette er for å unngå at du glemmer hvor ledningene skal kobles når du installerer den nye.
(Hvis du er usikker på hvor kablene skal kobles, se diagrammet for det nyeste oppsettet.)

Trinn 4

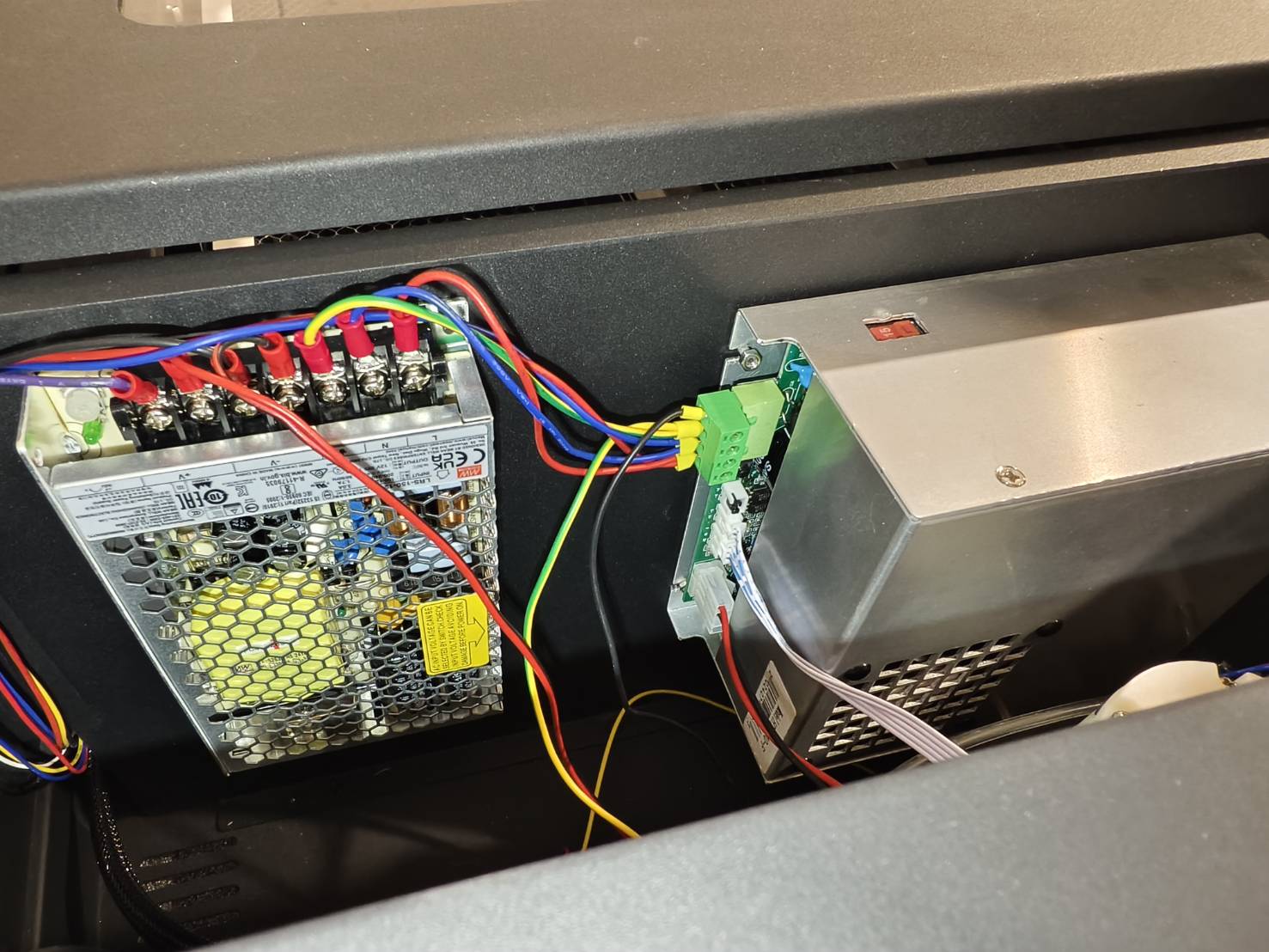

Koble kabelen fra laserstrømforsyningen.

Trinn 5

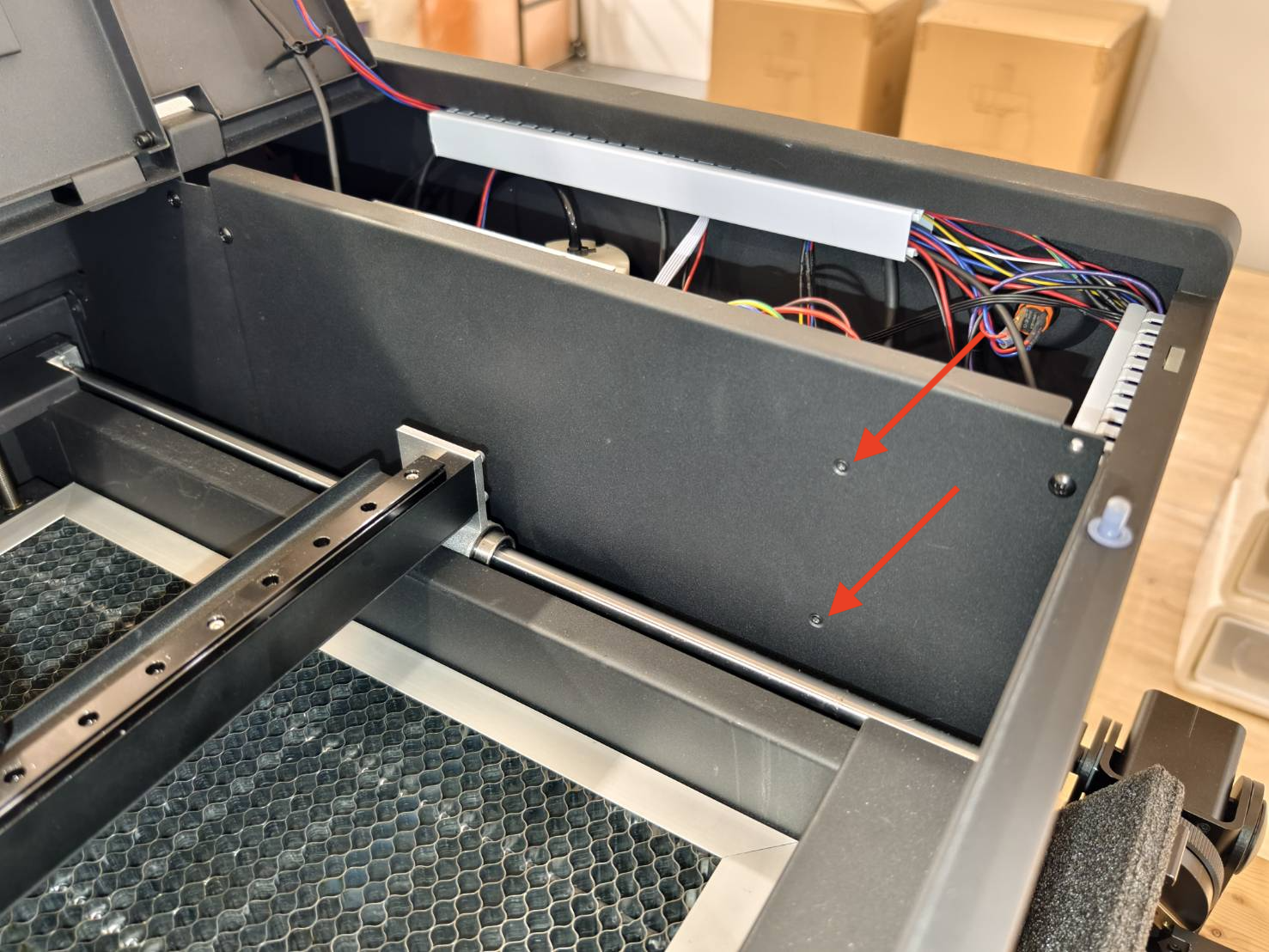

Åpne lokket og skru ut de to T8-skruene på baksiden av 12V-strømforsyningen.

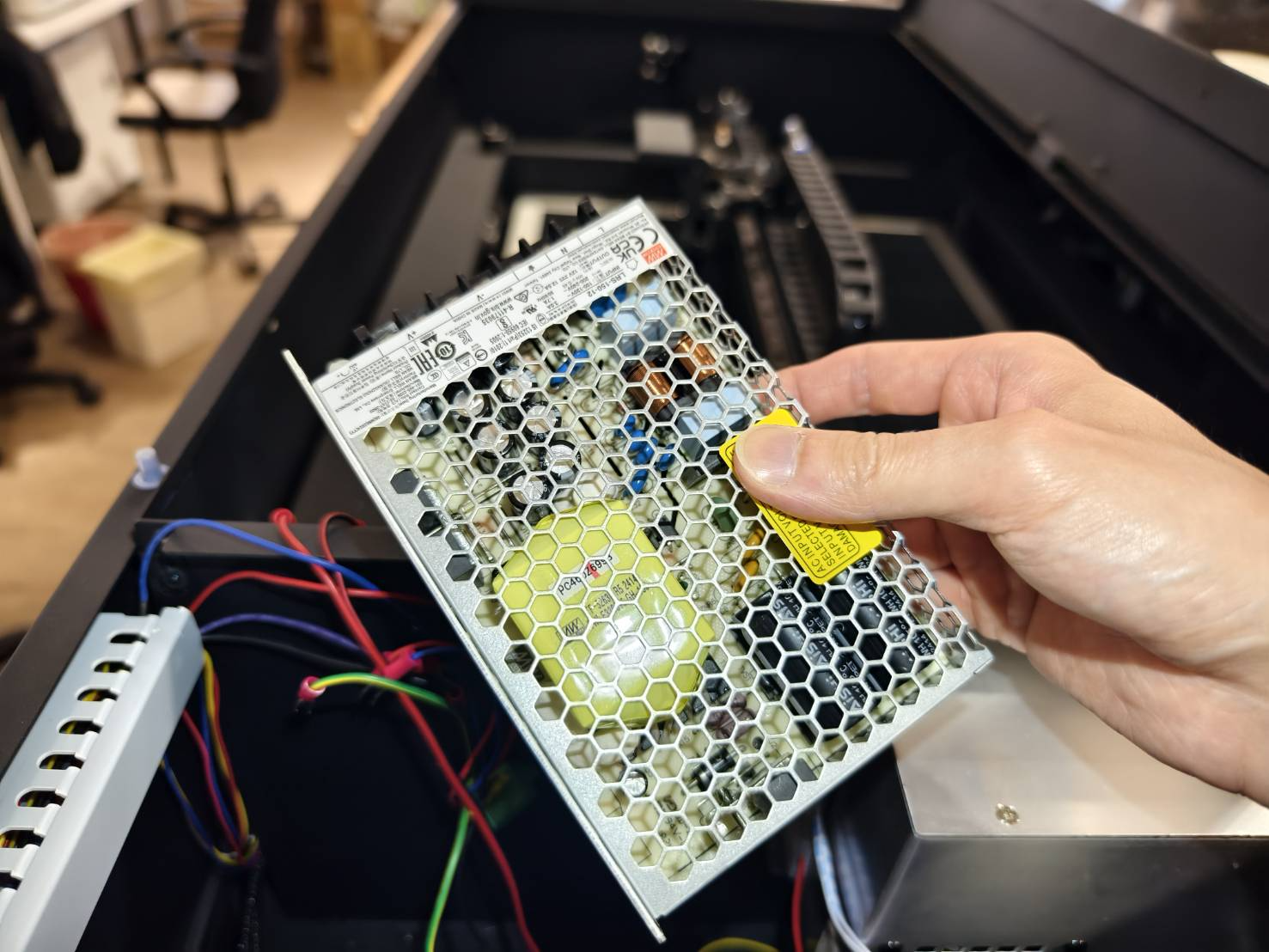

Strømforsyningen kan deretter demonteres fra metallplaten.

Trinn 6

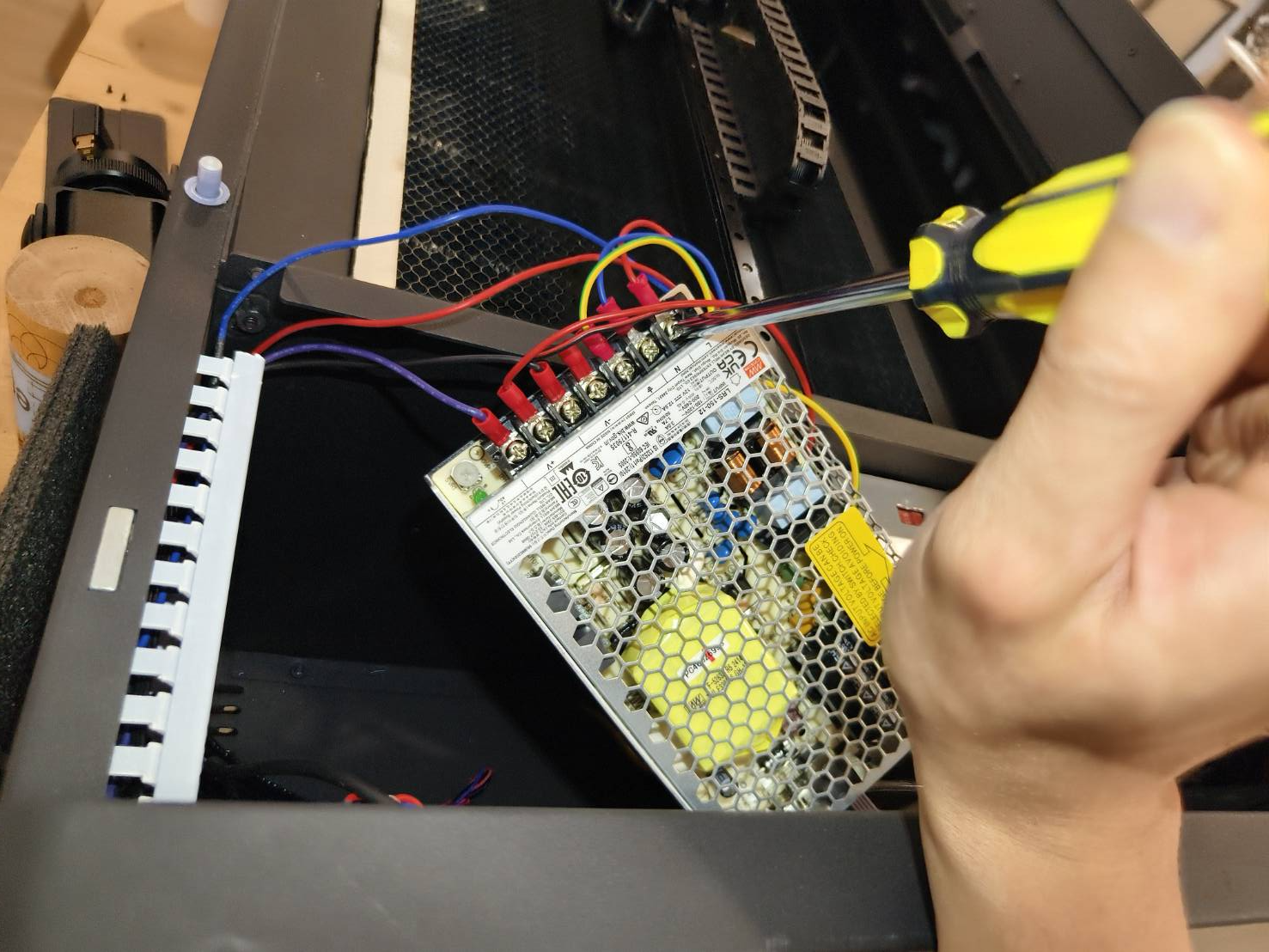

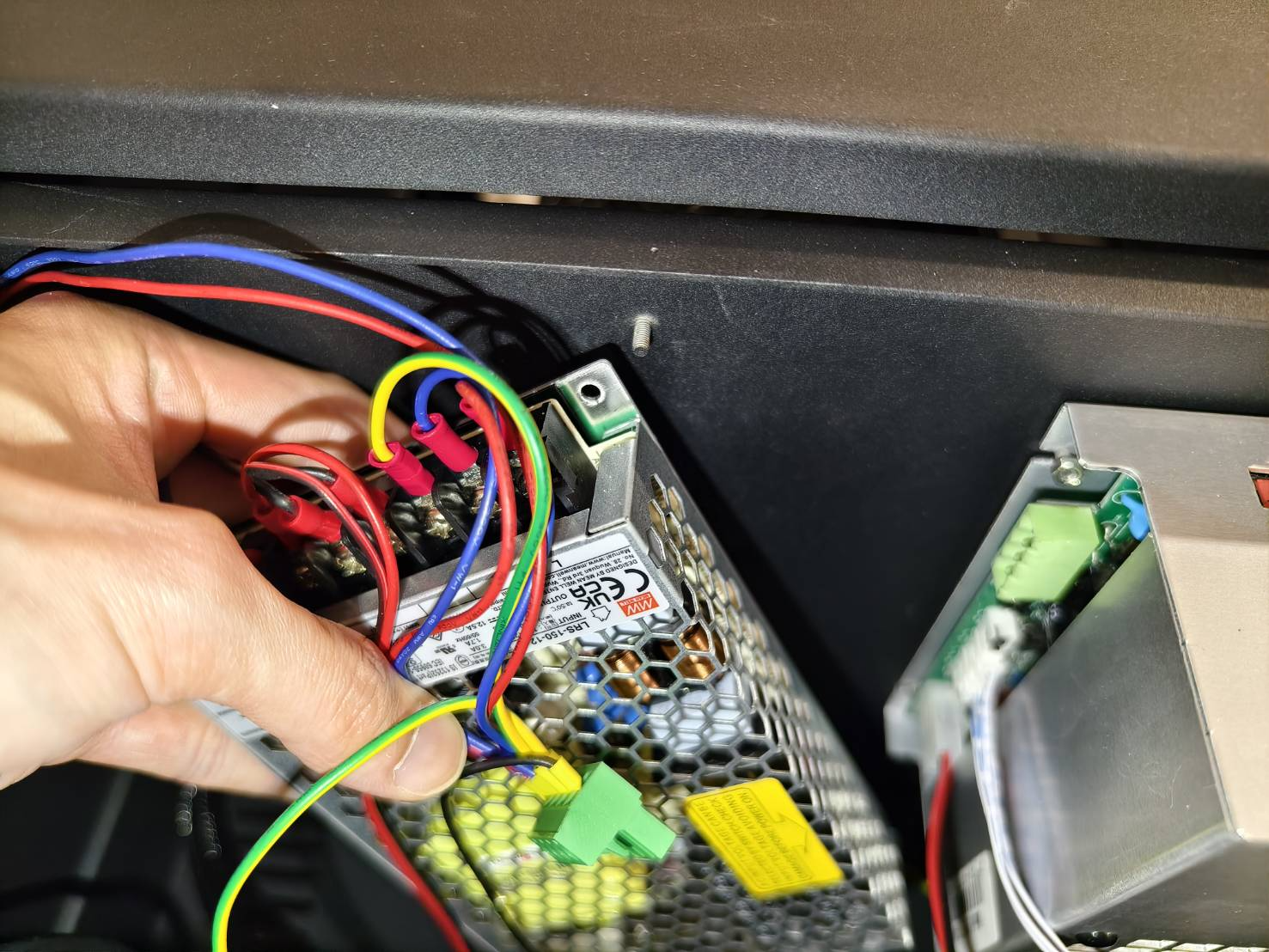

Fjern alle ledningene på 12V-strømforsyningen, og den kan deretter tas helt ut av maskinen.
Du kan igjen ta bilder før du fjerner ledningene i tilfelle du glemmer hvor de skal kobles til.
(Skruene trenger ikke å fjernes helt. Ledningene kan trekkes ut når skruene er løsnet.)

Trinn 7

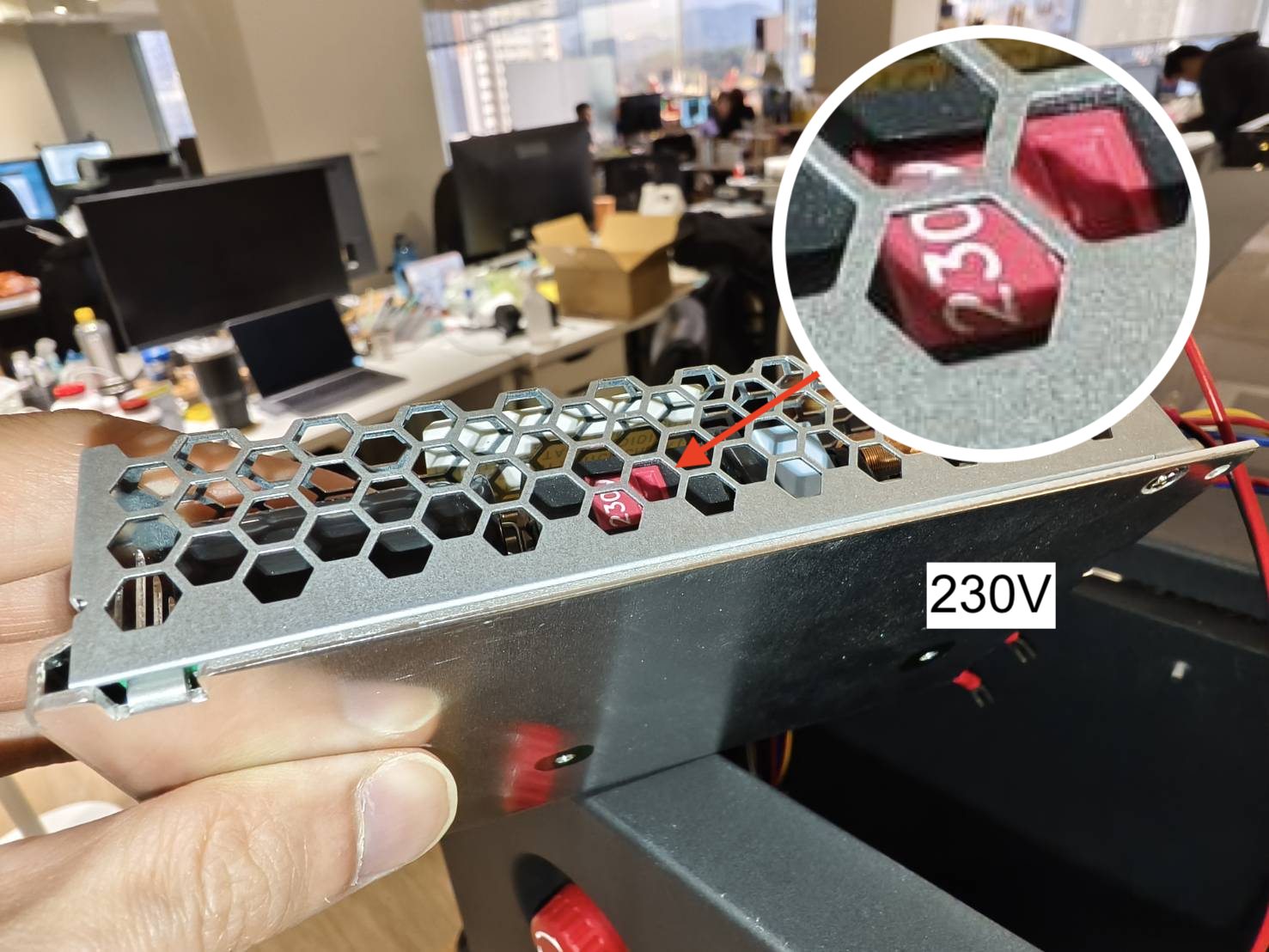

Forsikre deg om at spenningen på 12V-strømforsyningen er stilt inn riktig for din lokale spenningskilde.

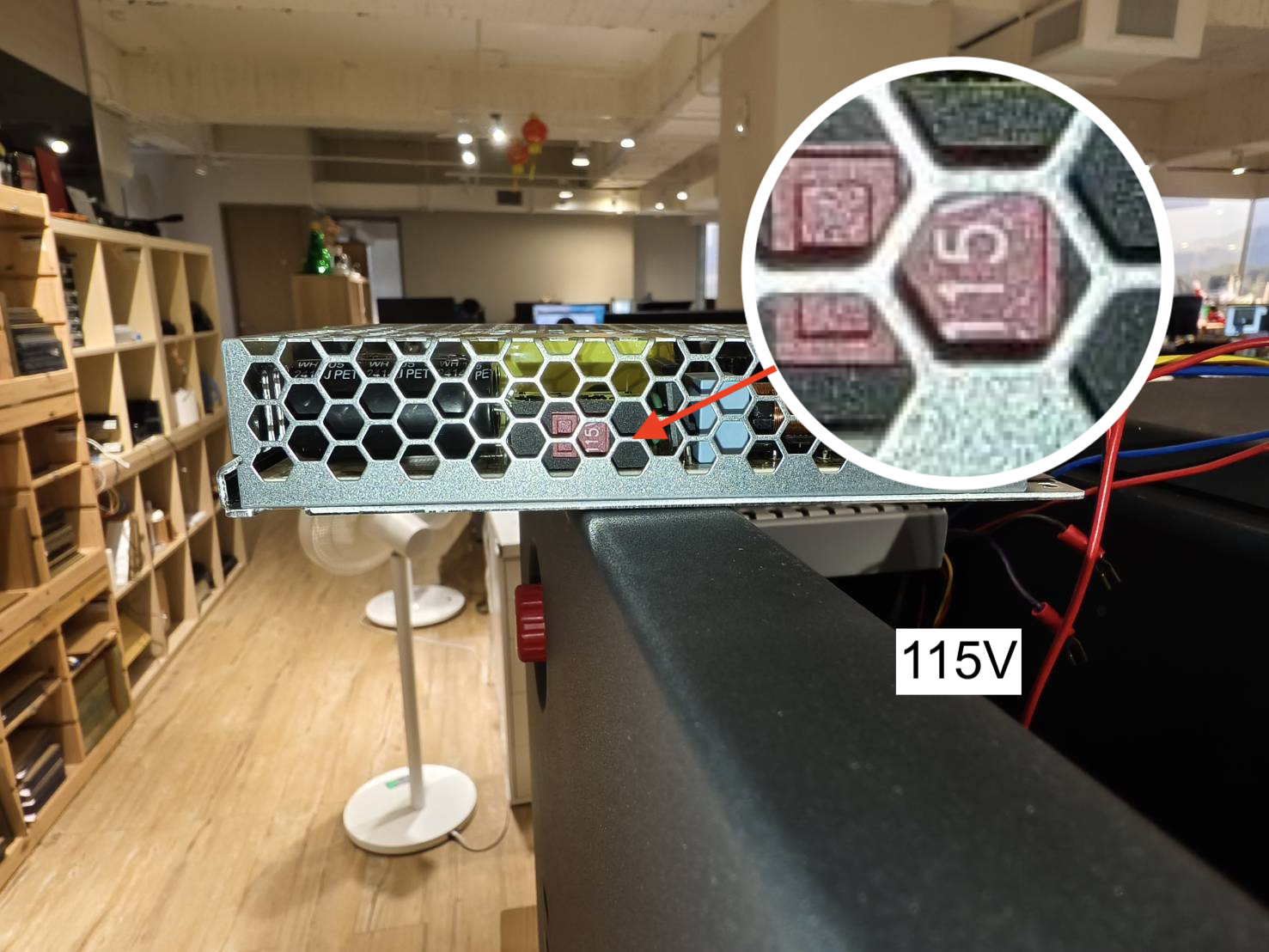

Bryteren er på siden av strømforsyningen. Vennligst still den inn på 115V eller 230V i henhold til ditt lokale strømnett.
(Hvis du er usikker på spenningen i ditt område, kan du sjekke Wikipedia)

Trinn 8

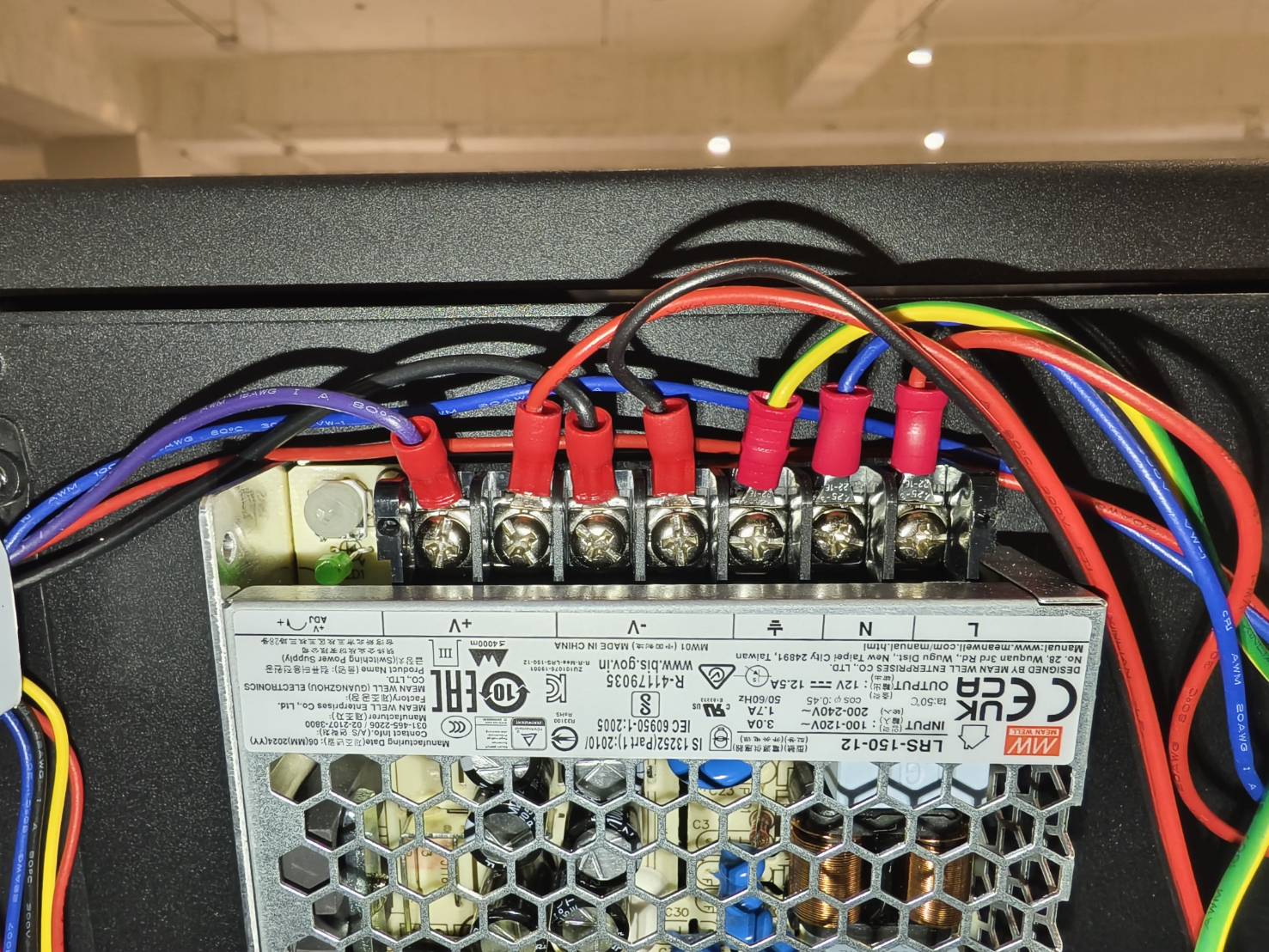

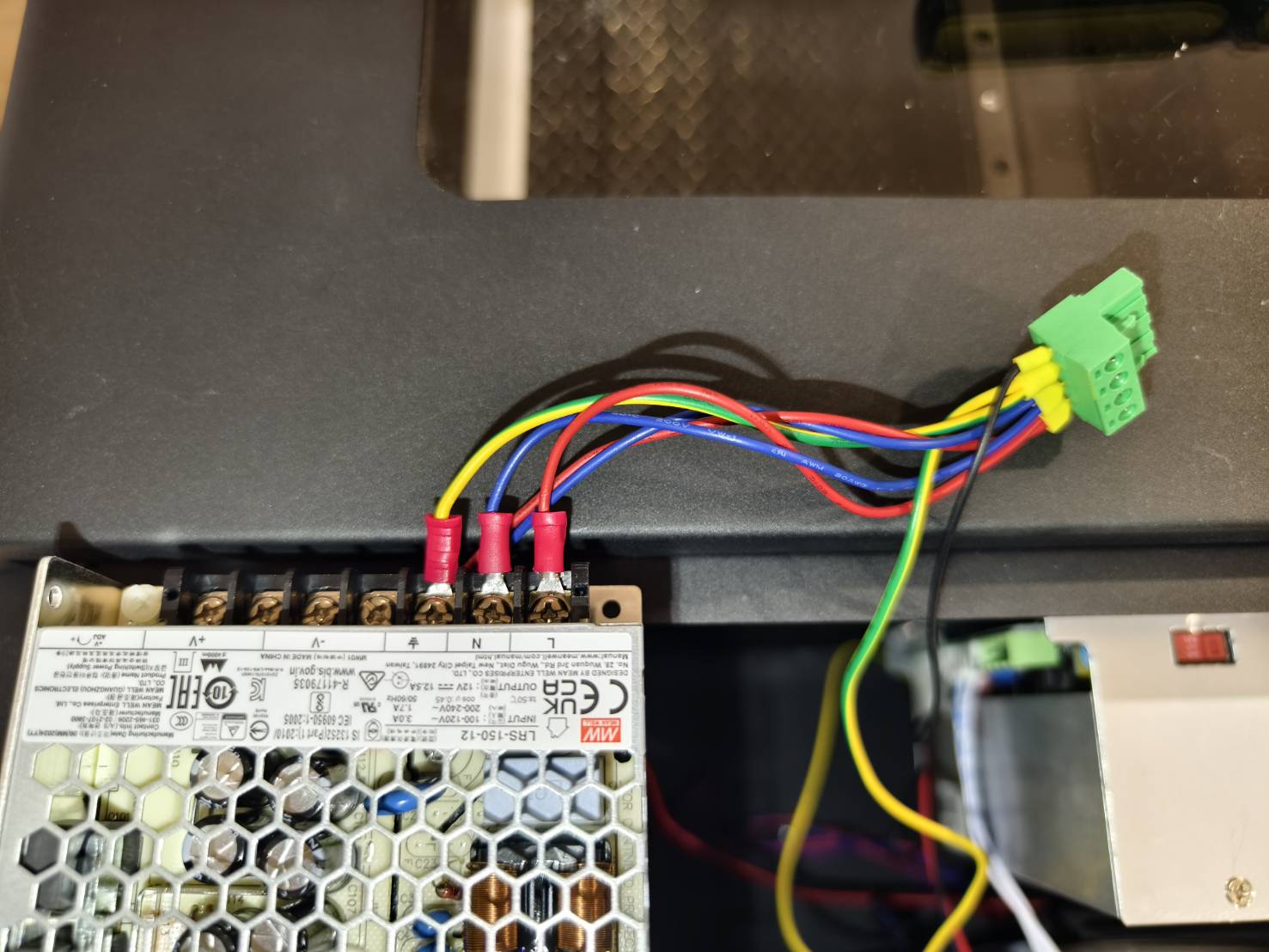

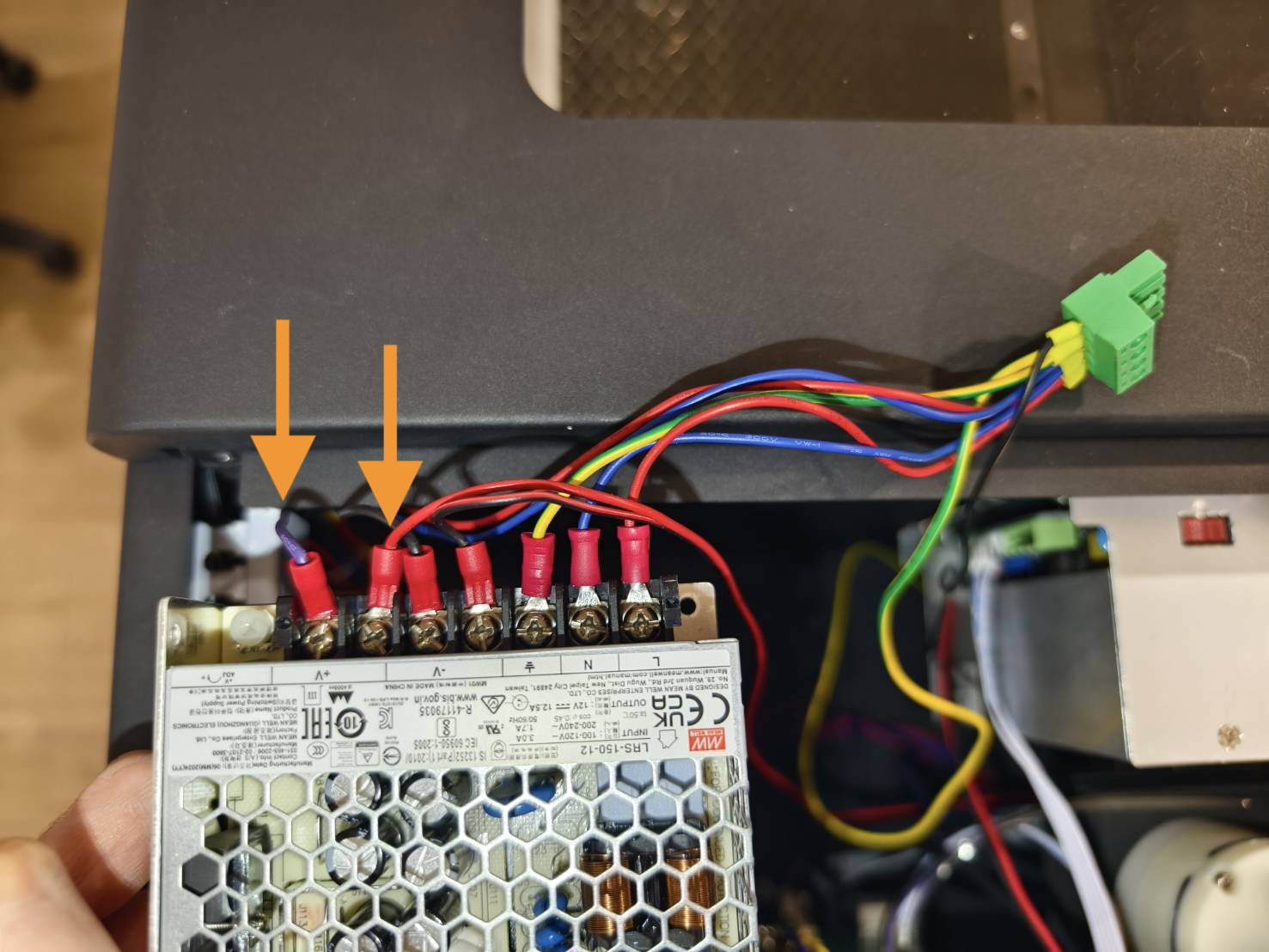

Koble alle ledningene til den nye 12V-strømforsyningen.

• Sørg for at ledningene på den grønne kontakten kobles til 'L', 'N' og '⏚'.
  Rød kobles til 'L'.
  Blå kobles til 'N'.
  Grønn/Gul går til "⏚" (Jord)

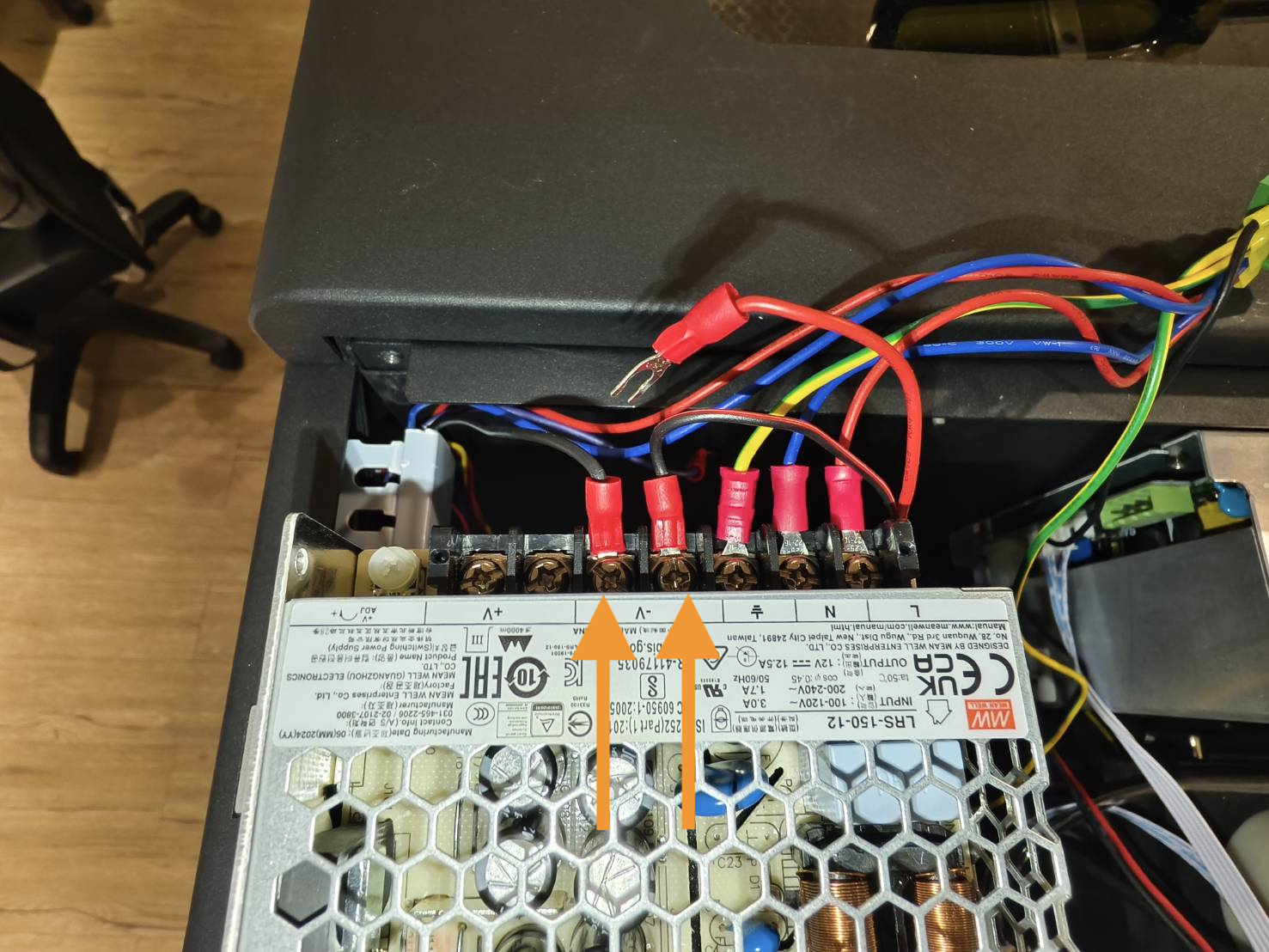

• Den svarte og svart/røde ledningen kobles til "-V".



• Den røde og lilla ledningen kobles til "+V".
  (Sørg for at denne røde ledningen ikke kommer fra den grønne kontakten.)


Trinn 9

Monter 12V strømforsyningen på festepunktet.

Trinn 10

Skru inn T8-skruene for å feste strømforsyningen.

Trinn 11

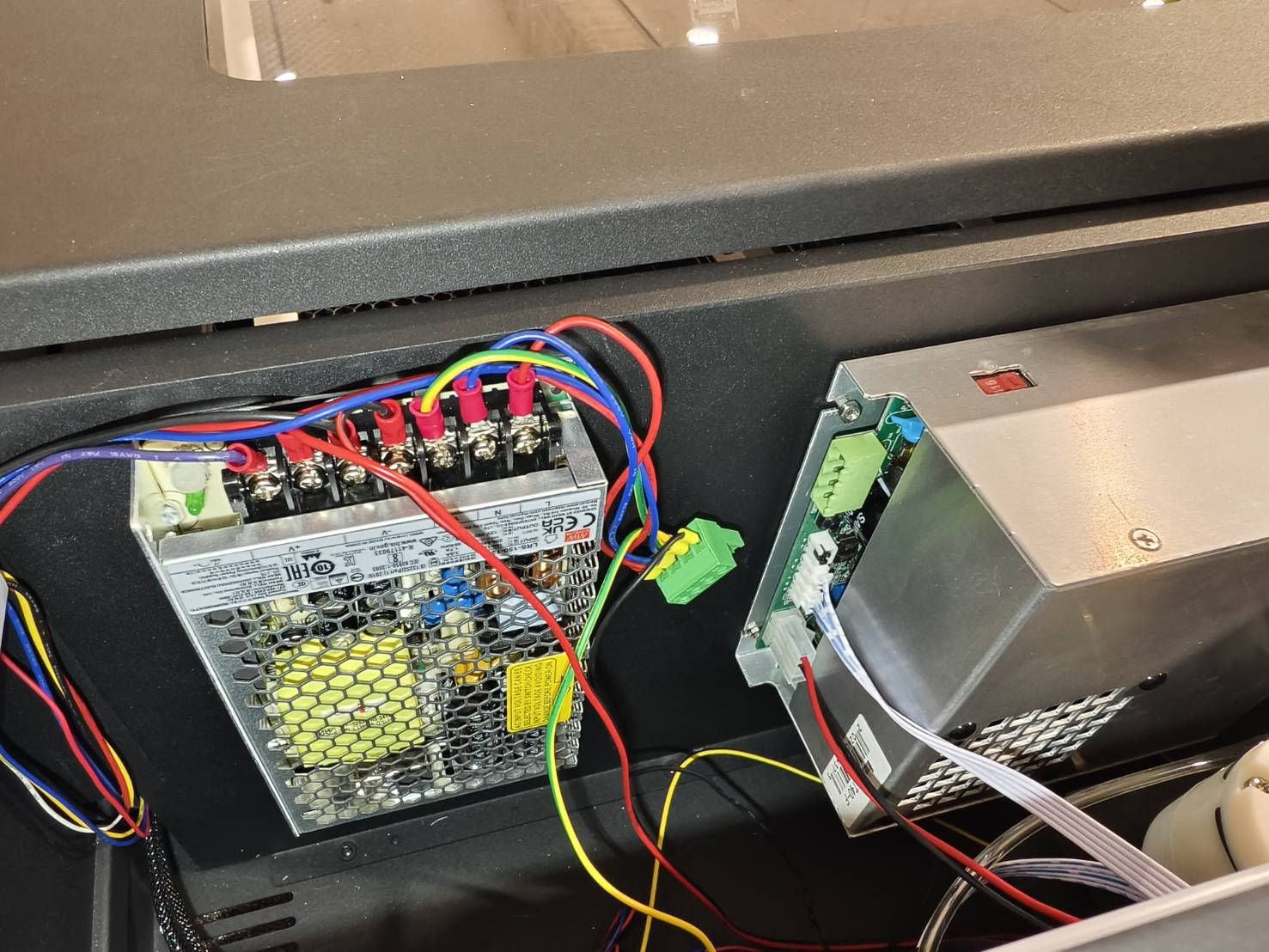

• Koble den grønne kontakten til laserstrømforsyningen igjen.




• Lukk sidedekselet og stram skruen.
