Beambox II & HEXA RF - Utskifting av autofokussonde og kabel

Verktøy

Trinn 1

Slå av maskinen og koble fra strømledningen.

Trinn 2

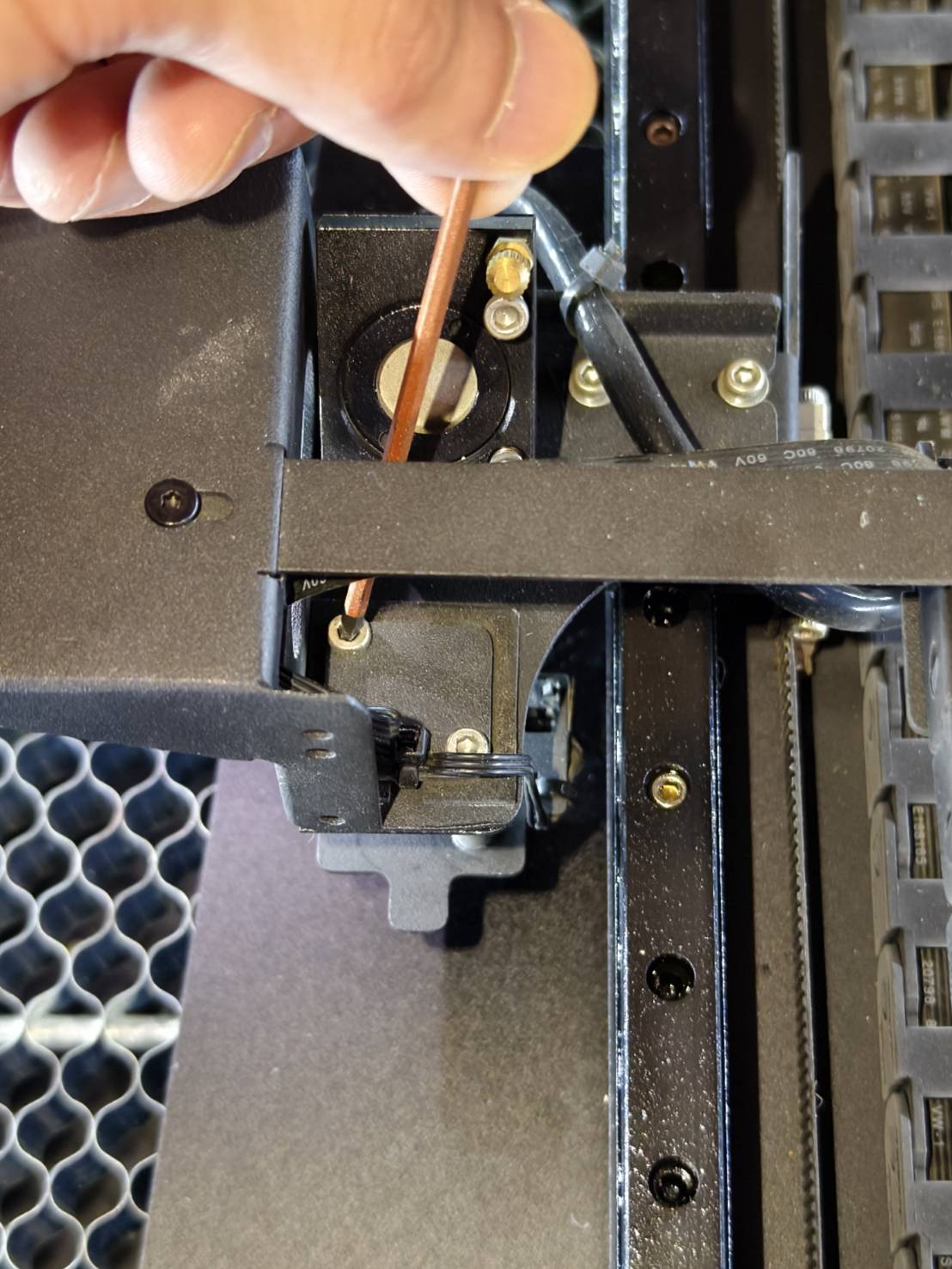

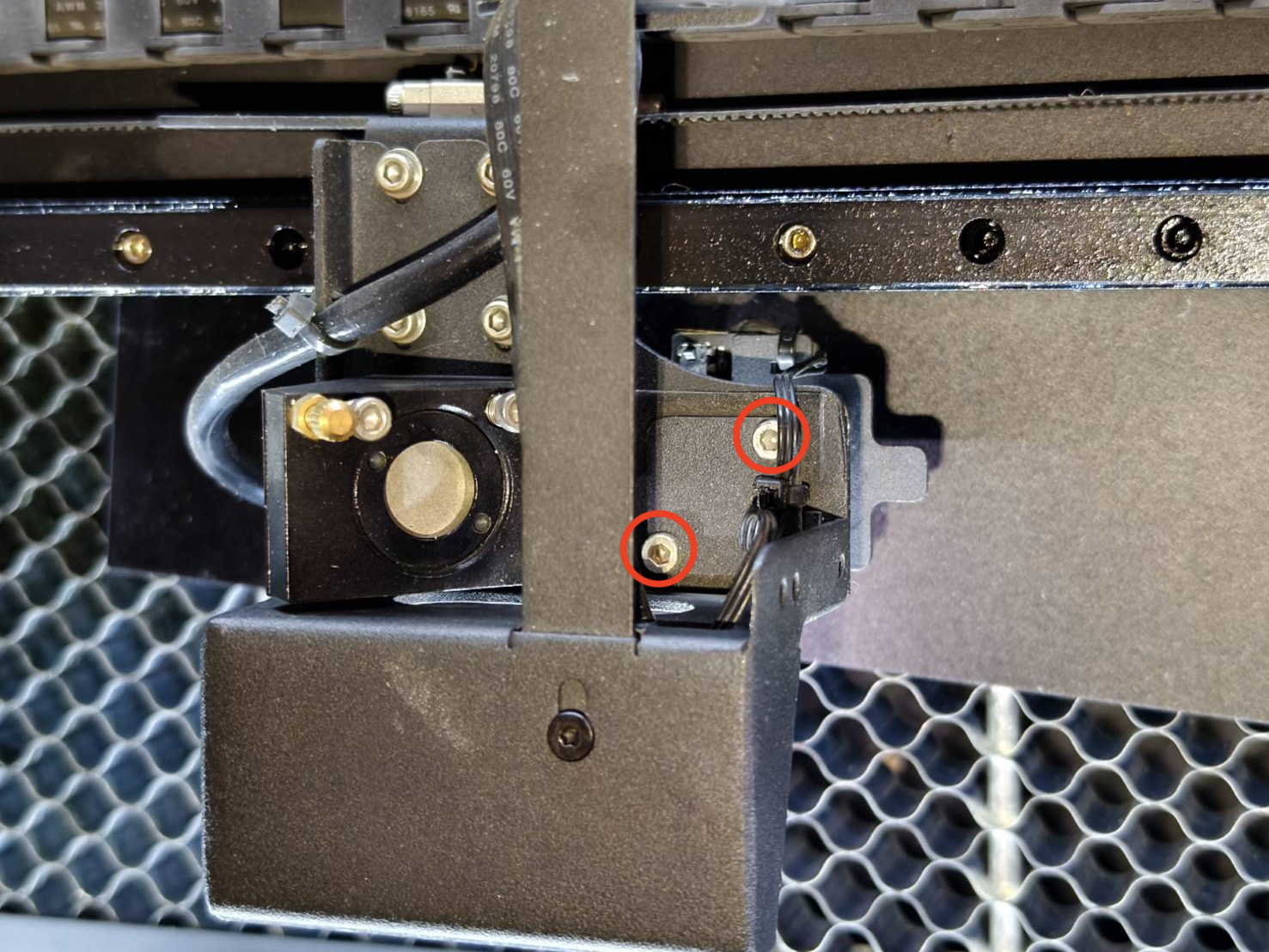

• Åpne dørdekselet for å skru ut disse skruene. (2,5 mm sekskantnøkkel x 2 stk.)

Beambox II	HEXA RF

• Autofokus-sensorenheten kan deretter demonteres fra systemet.
  Oppbevar skruene sikkert for senere bruk.


Trinn 3

Koble fra kablene på kretskortet.

Merk: Hvis du bare trenger å bytte ut autofokus-proben, kan du gå direkte til Trinn 5.


Trinn 4

Klipp av eventuelle kabelbånd.

Trinn 5

Koble fra kabelen på kretskortet.

Trinn 6

Skru ut skruene for å fjerne kortet og sonden.

Merk: Hvis du kun trenger å bytte kabelen, kan du gå direkte til Trinn 9.

Trinn 7

Installer det nye kortet og sonden.
Sørg for at rekkefølgen og retningen er korrekt, som vist på bildene nedenfor.

• Pinnen vil bli plassert inne i dekselet.


• Sonden og dekselet vil bli montert på kortet slik.




• Fest enheten på platen.



Trinn 8

Kontroller at proben er installert korrekt.
Trykk på proben med fingeren. Proben skal kunne skyve seg selv opp, som vist i videoen.
(Hvis proben ikke skyver seg opp, gjenta Trinn 7.)

Trinn 9

Koble til kabelen på nytt eller koble til den nye kabelen.

Trinn 10

Sørg for at kabelen på kortet er godt tilkoblet.

Trinn 11

Sett de to akslingene på autofokus-sensorenheten inn i åpningene under laserhodet. (Sørg for at håndtaket er på høyre side.)

Trinn 12

Fest autofokus-sensorenheten med toppplaten.
