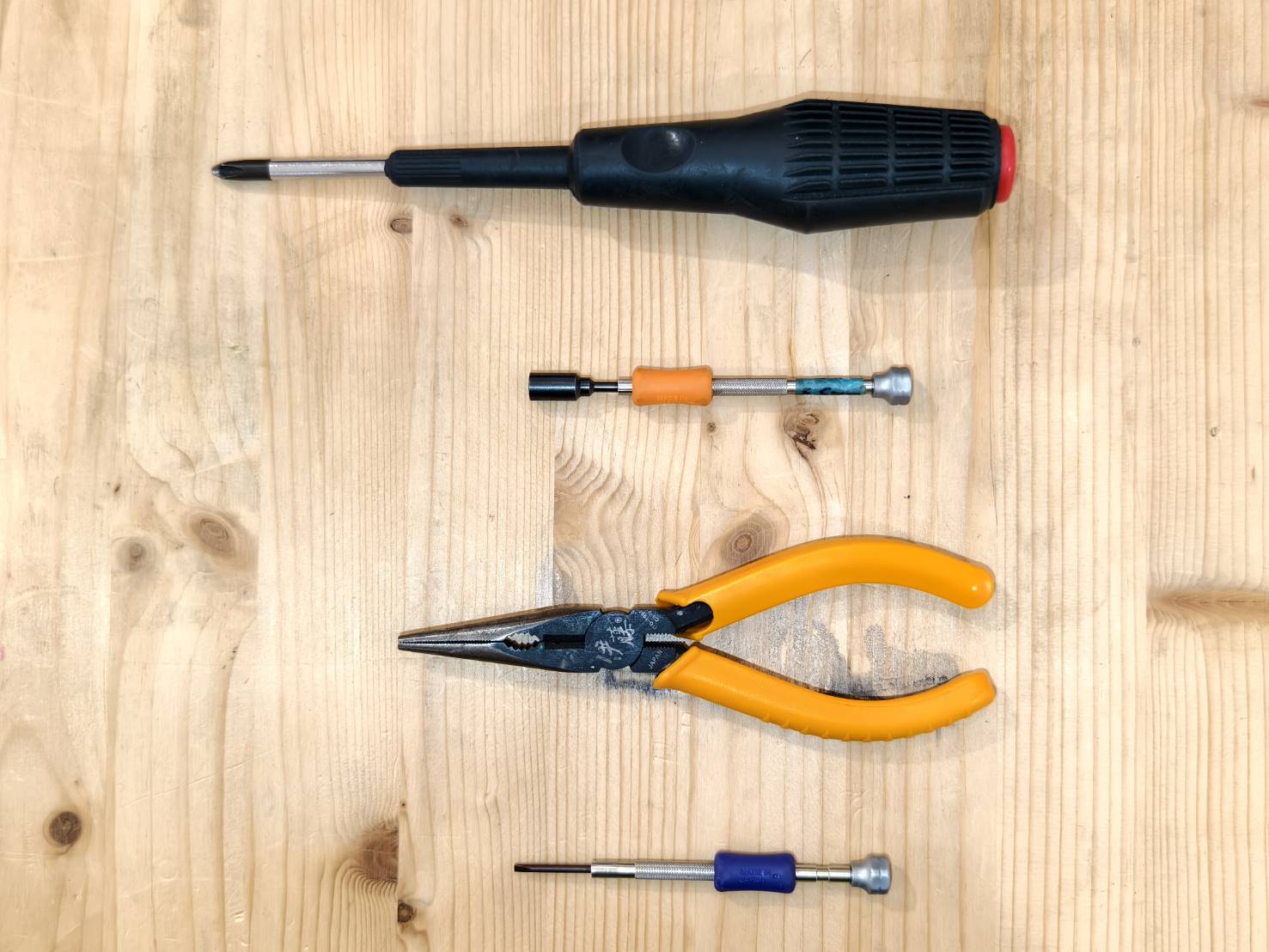

Verktøy
| 1 |
Stjerneskrutrekker |
| 2 |
5.5mm Pipenøkkel/Fastnøkkel (Liten) |
| 3 |
Tang |
| 4 |
Flat skrutrekker (Liten) |
| 5 |
Lommelykt (Valgfritt) |
Trinn 1
Slå av maskinen og koble fra strømledningen.
Trinn 2
Bruk en skrutrekker for å løsne skruene på baksiden av maskinen, deretter kan bakdekselet åpnes.
Trinn 3

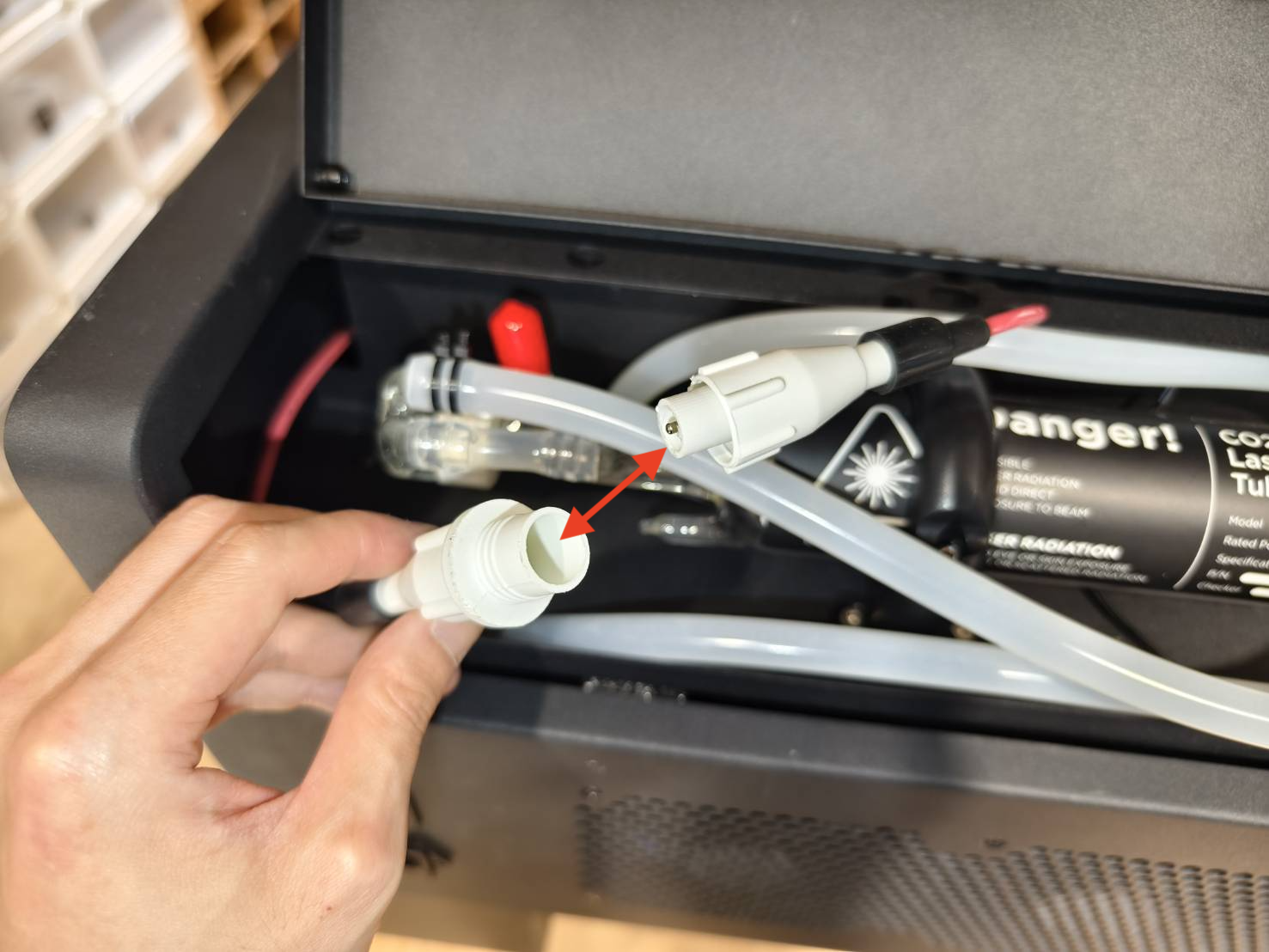

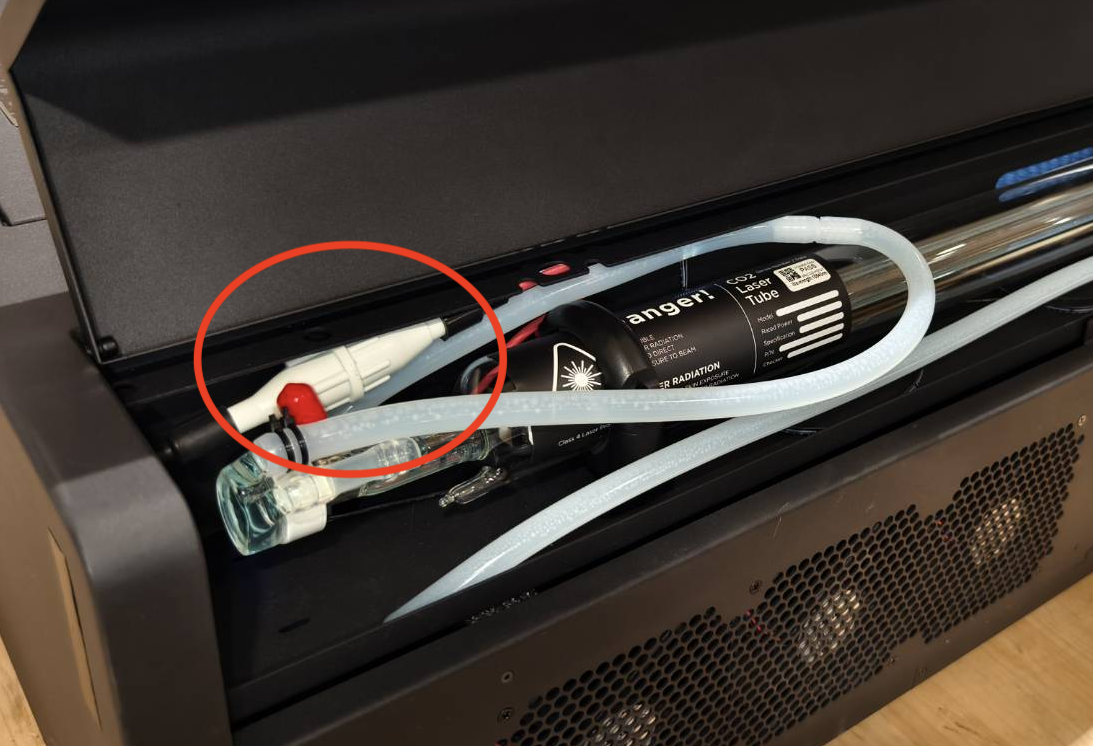

- Koble fra kablene til lasertuben og laserens strømforsyning.
- Før ledningen til laserens strømforsyning inn i hullet.
- Lukk bakdekselet
Trinn 4

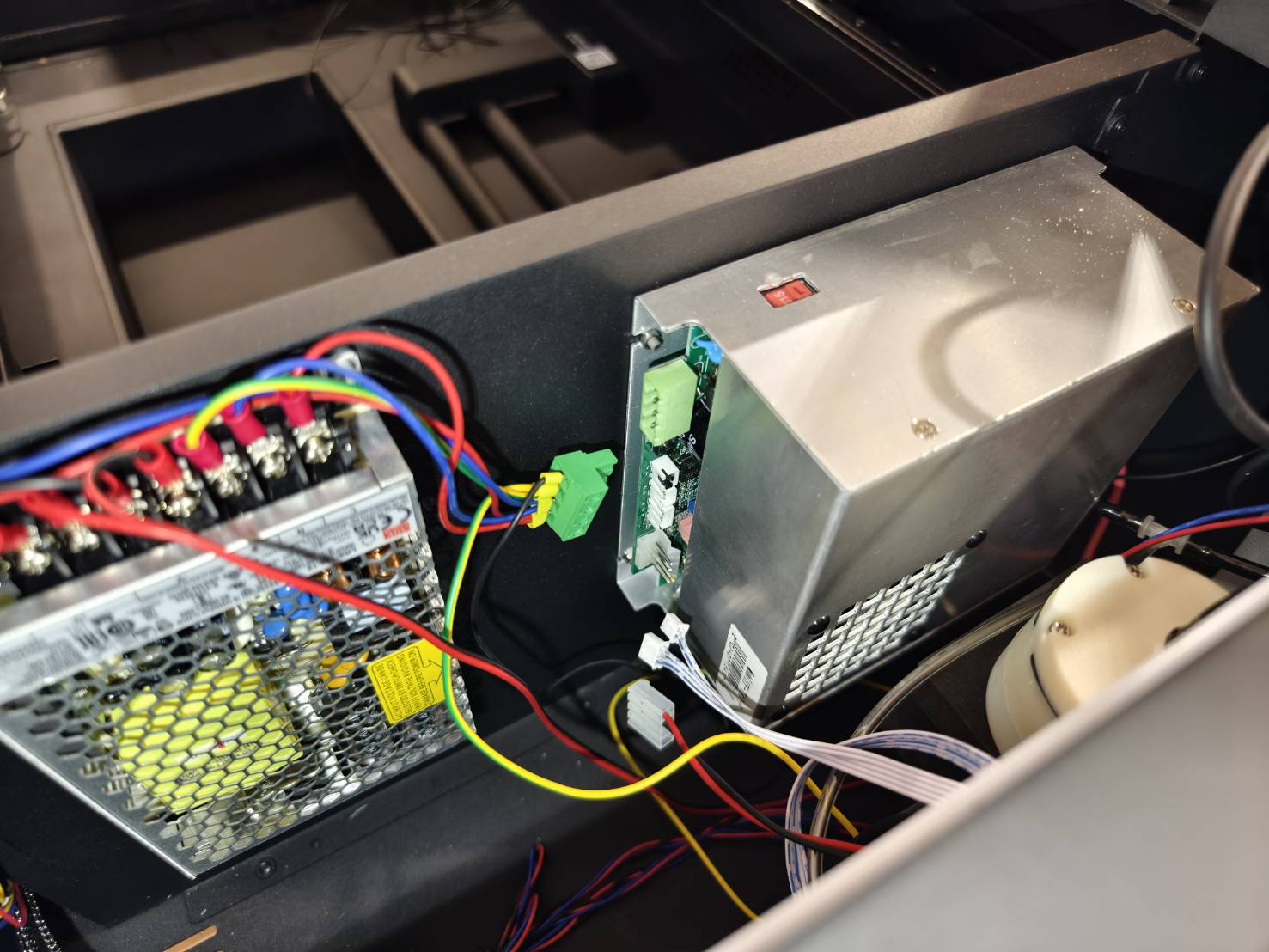

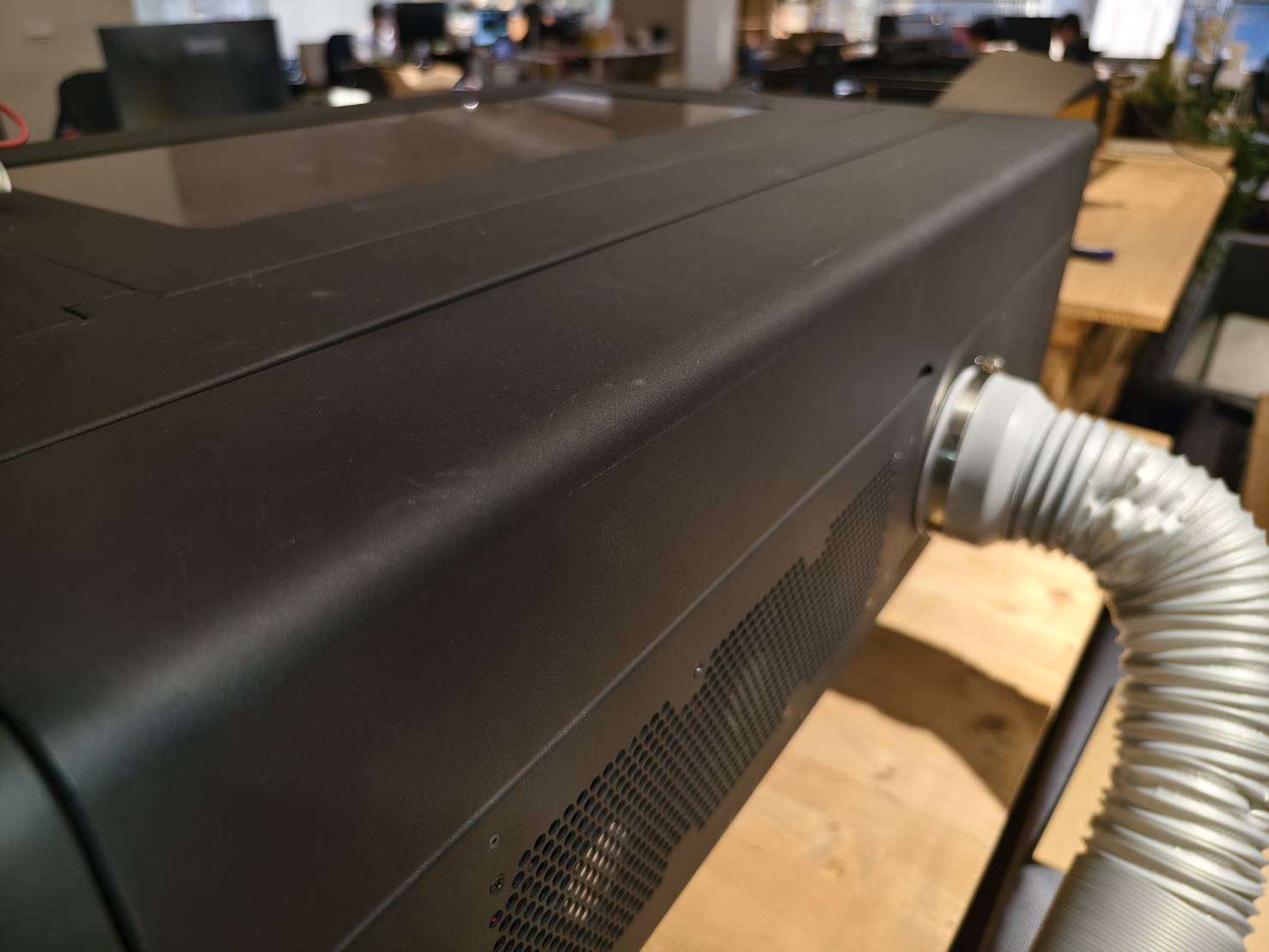

Åpne sidedekselet for å se innsiden av maskinen.
-
Bruk en stjerneskrutrekker for å åpne dekselet.
Trinn 5

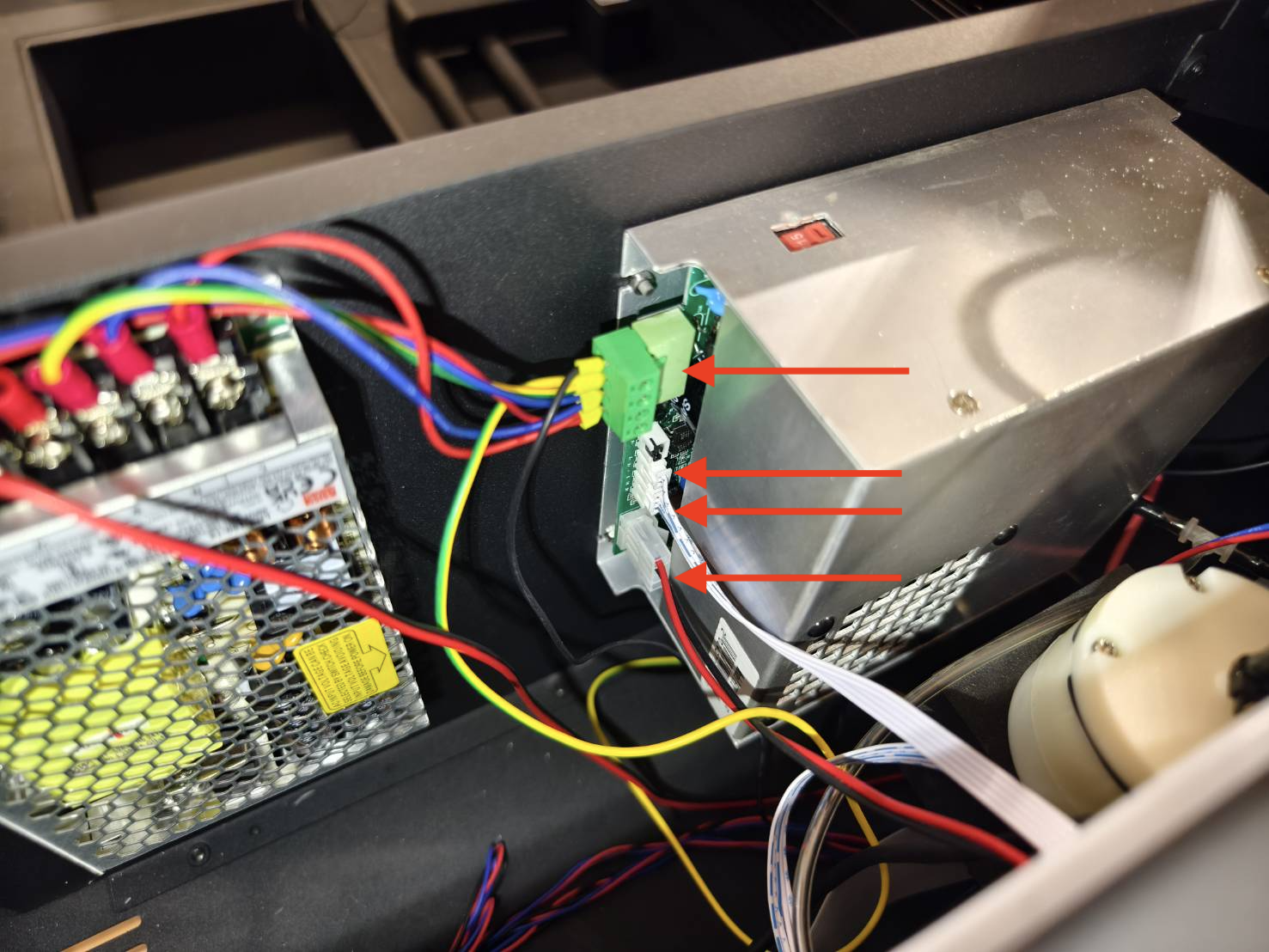

Koble fra kablene.
Trinn 6

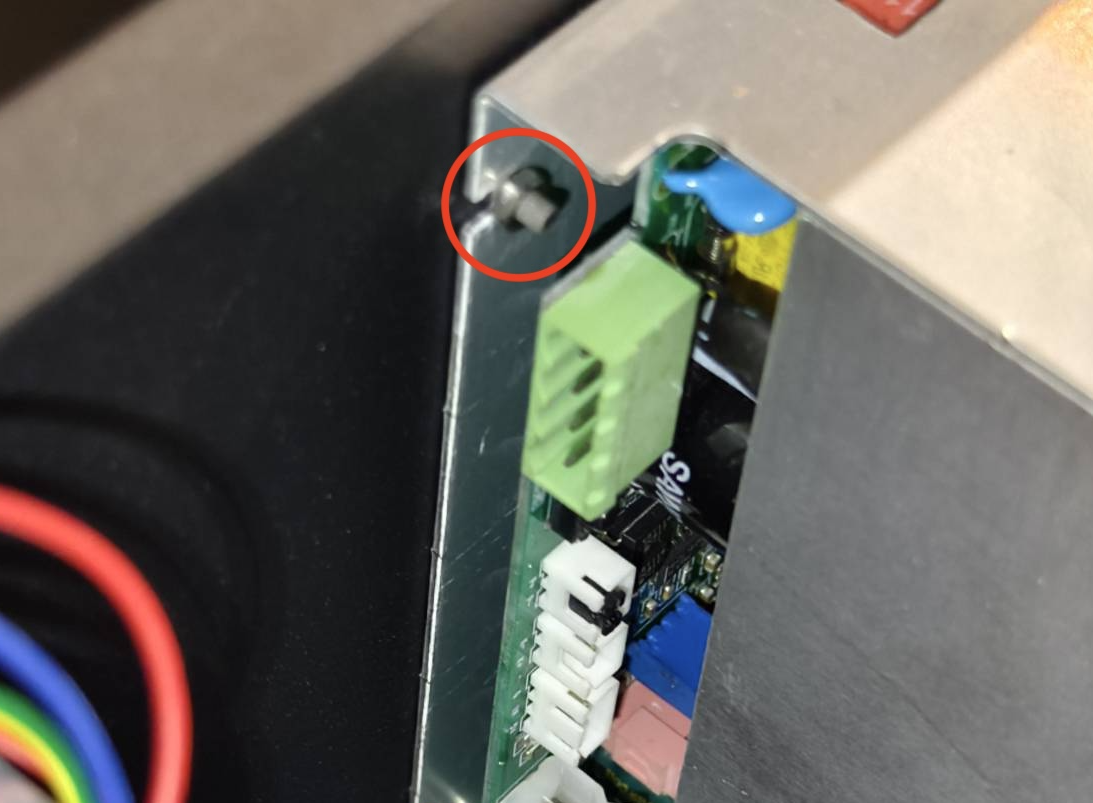

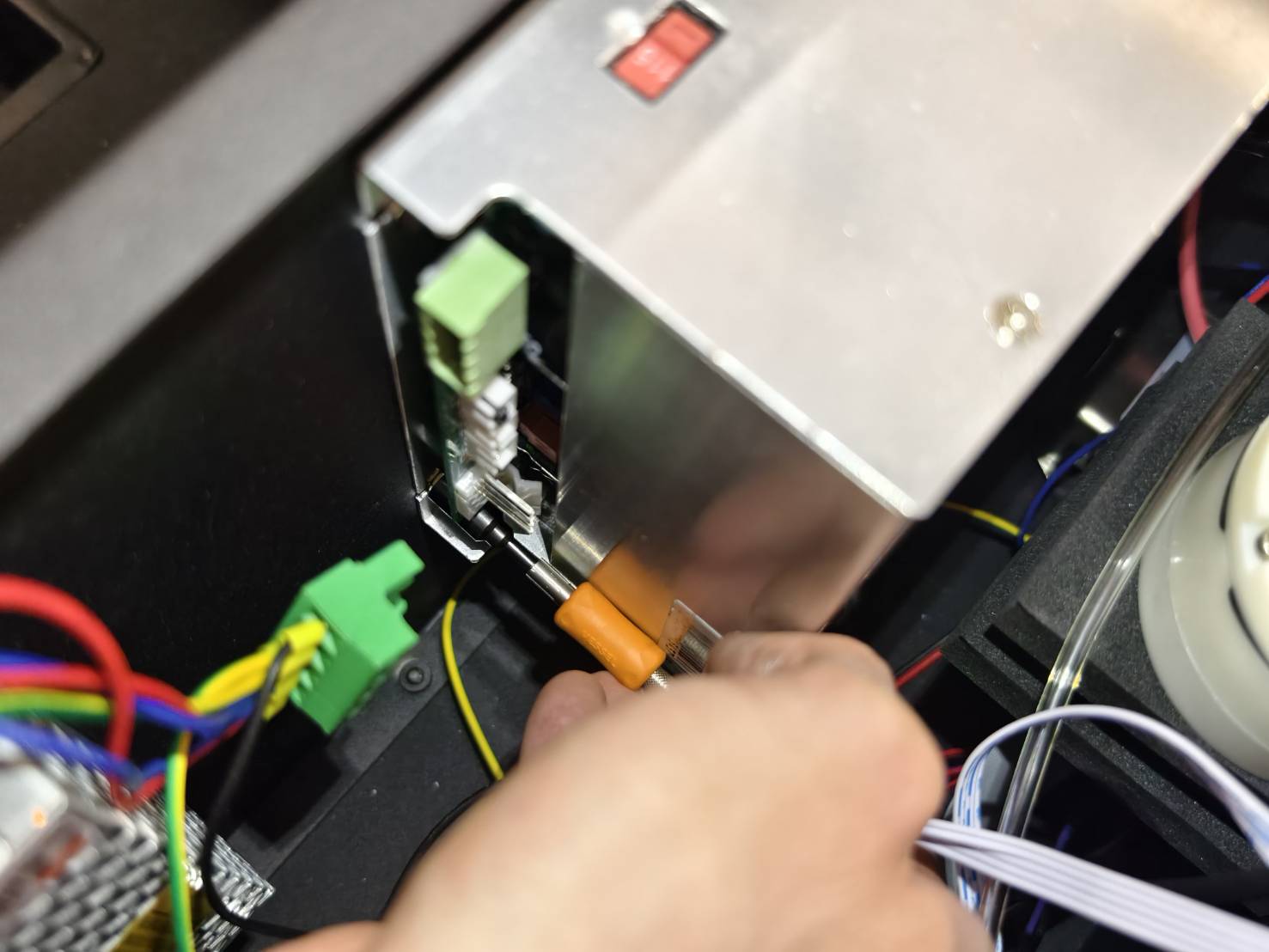

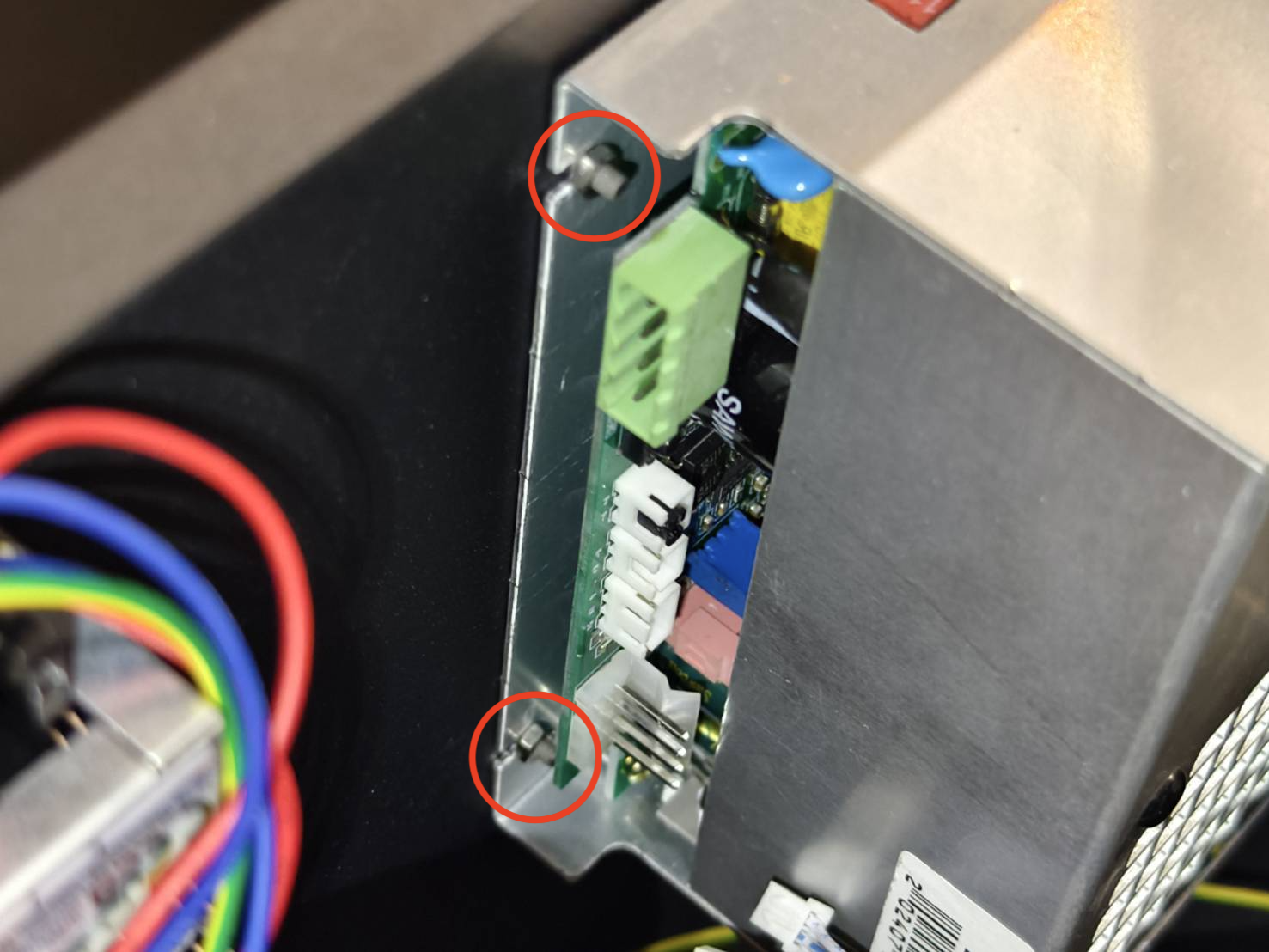

Bruk en 5,5 mm pipenøkkel eller skiftenøkkel for å fjerne de to mutrene. Ta vare på mutrene for senere bruk.
Trinn 7

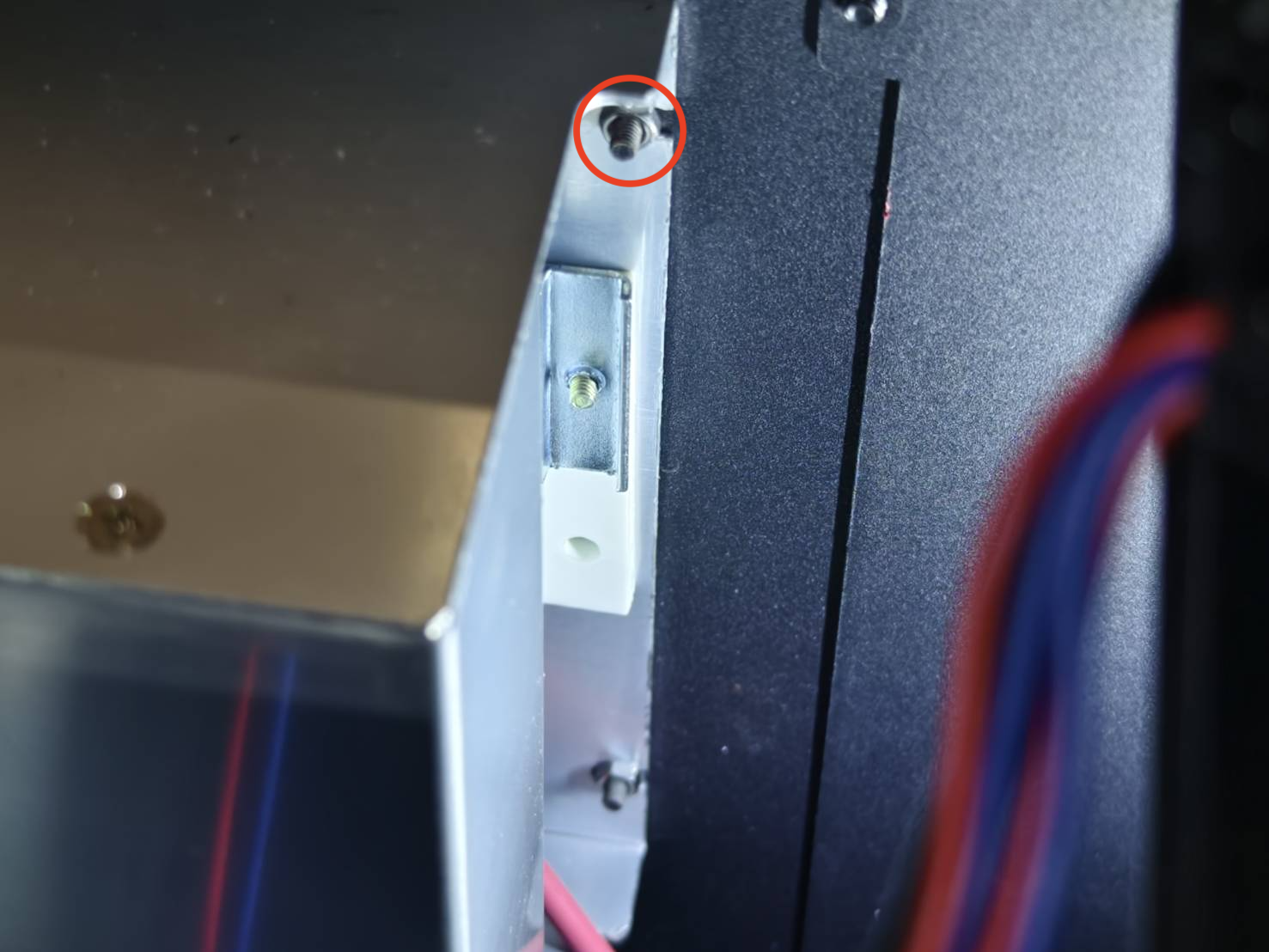

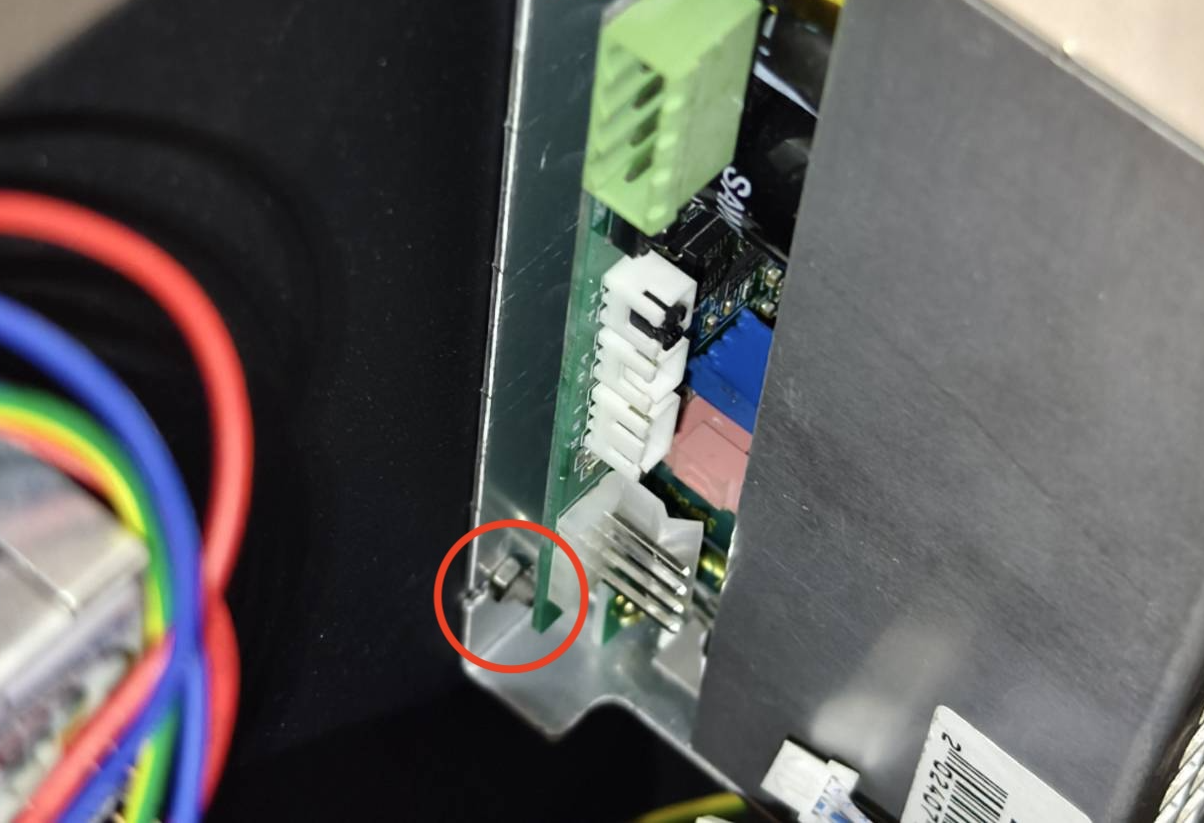

Løsne mutteren øverst til høyre. Denne skruen trenger ikke å fjernes helt.
Trinn 8

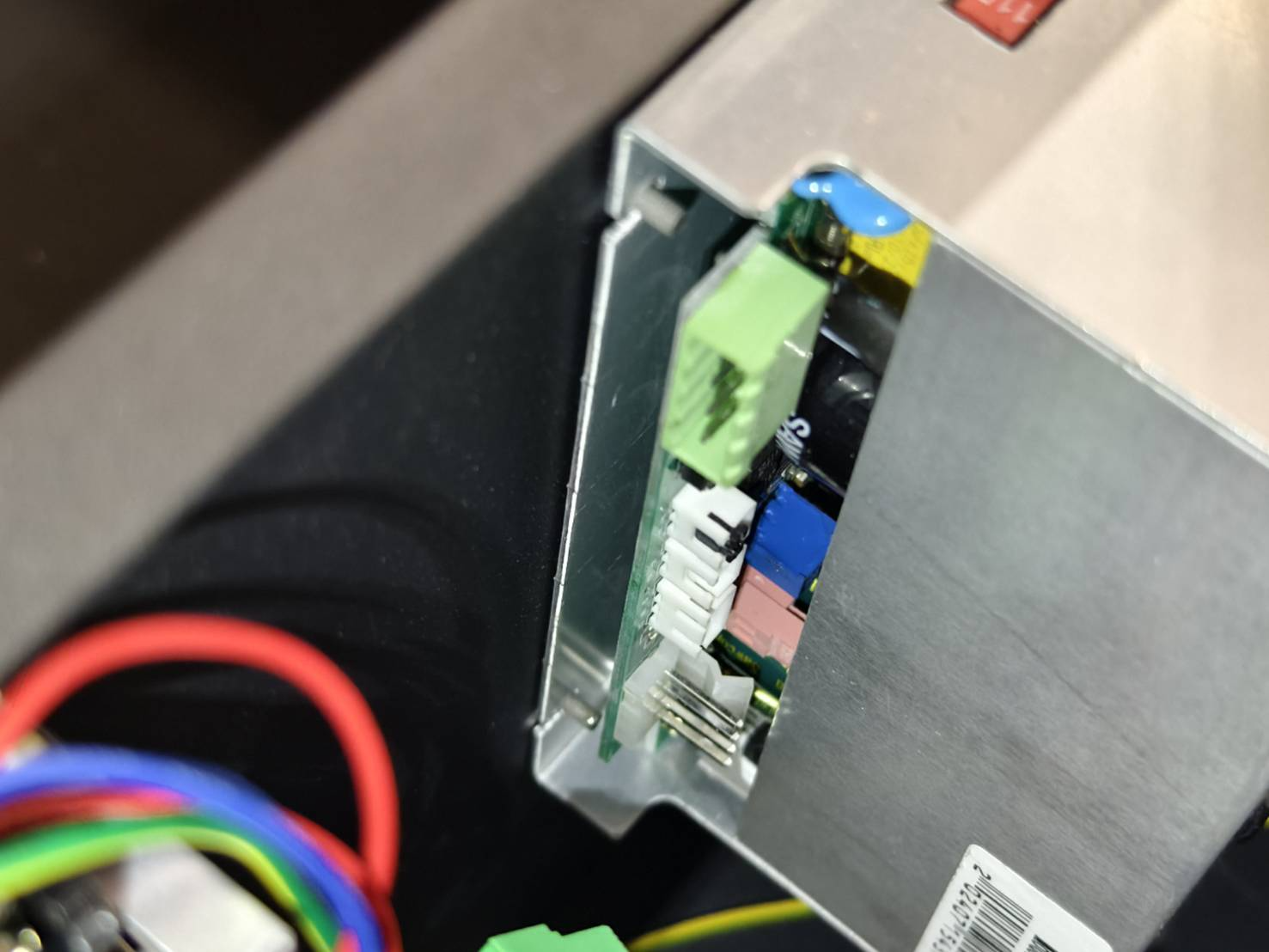

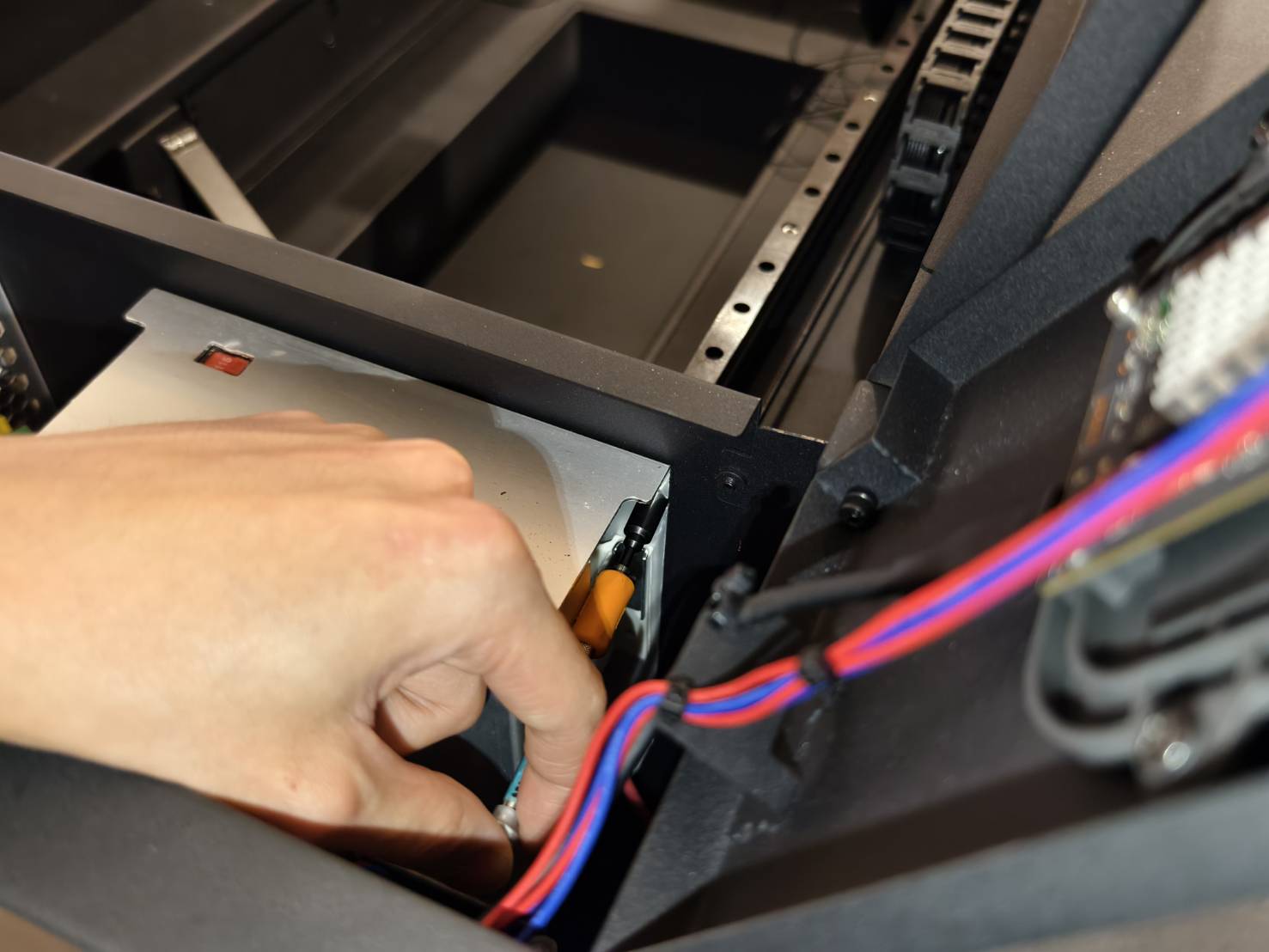

Trekk ut strømforsyningsenheten (PSU) og legg den ned.
Trinn 9

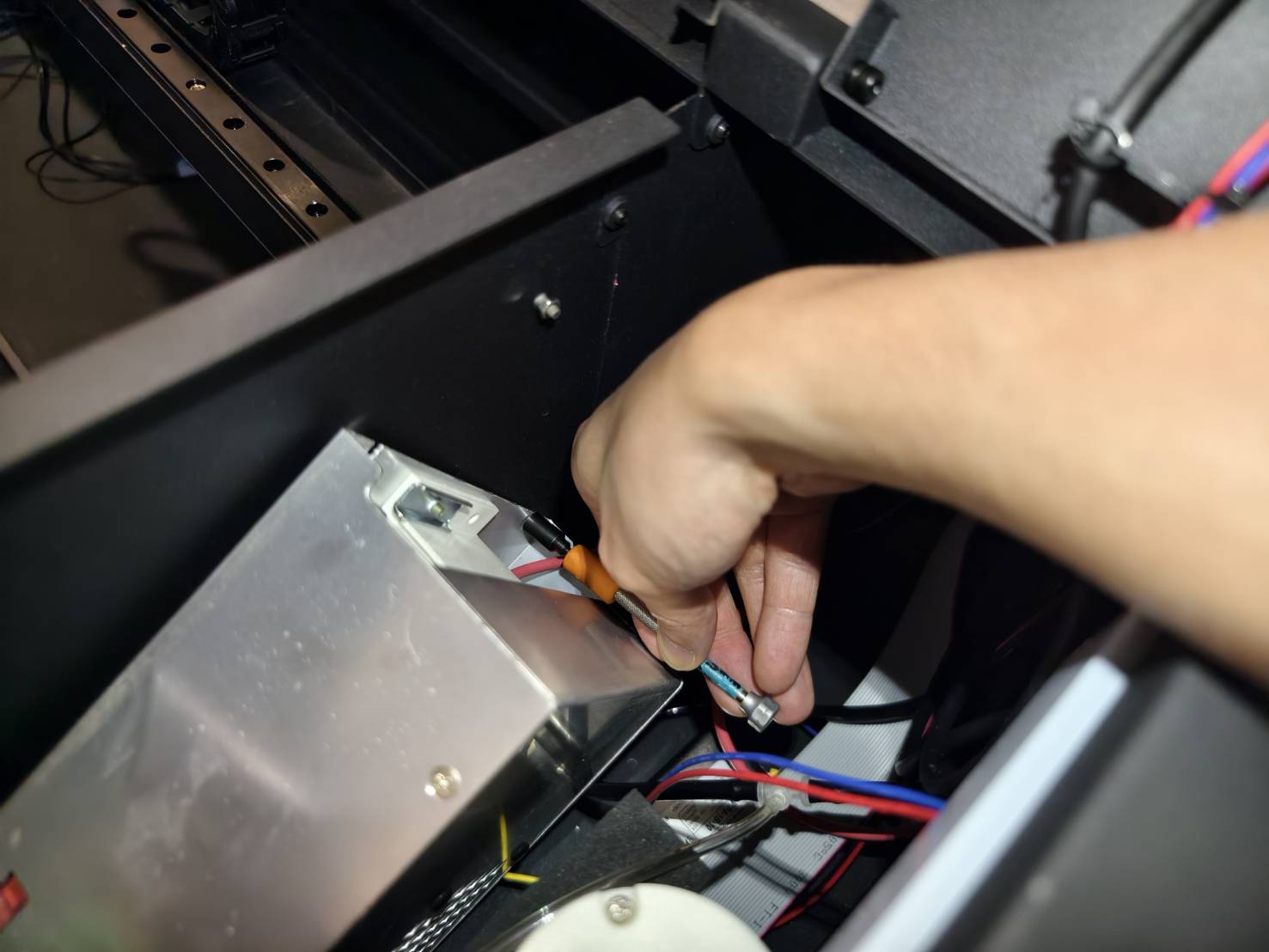

Løsne mutteren nederst til høyre. Denne skruen trenger ikke å fjernes helt.
Trinn 10
Etter at den siste mutteren er løsnet, skal strømforsyningsenheten kunne fjernes. Ta vare på strømforsyningsenheten for senere montering.
Trinn 11

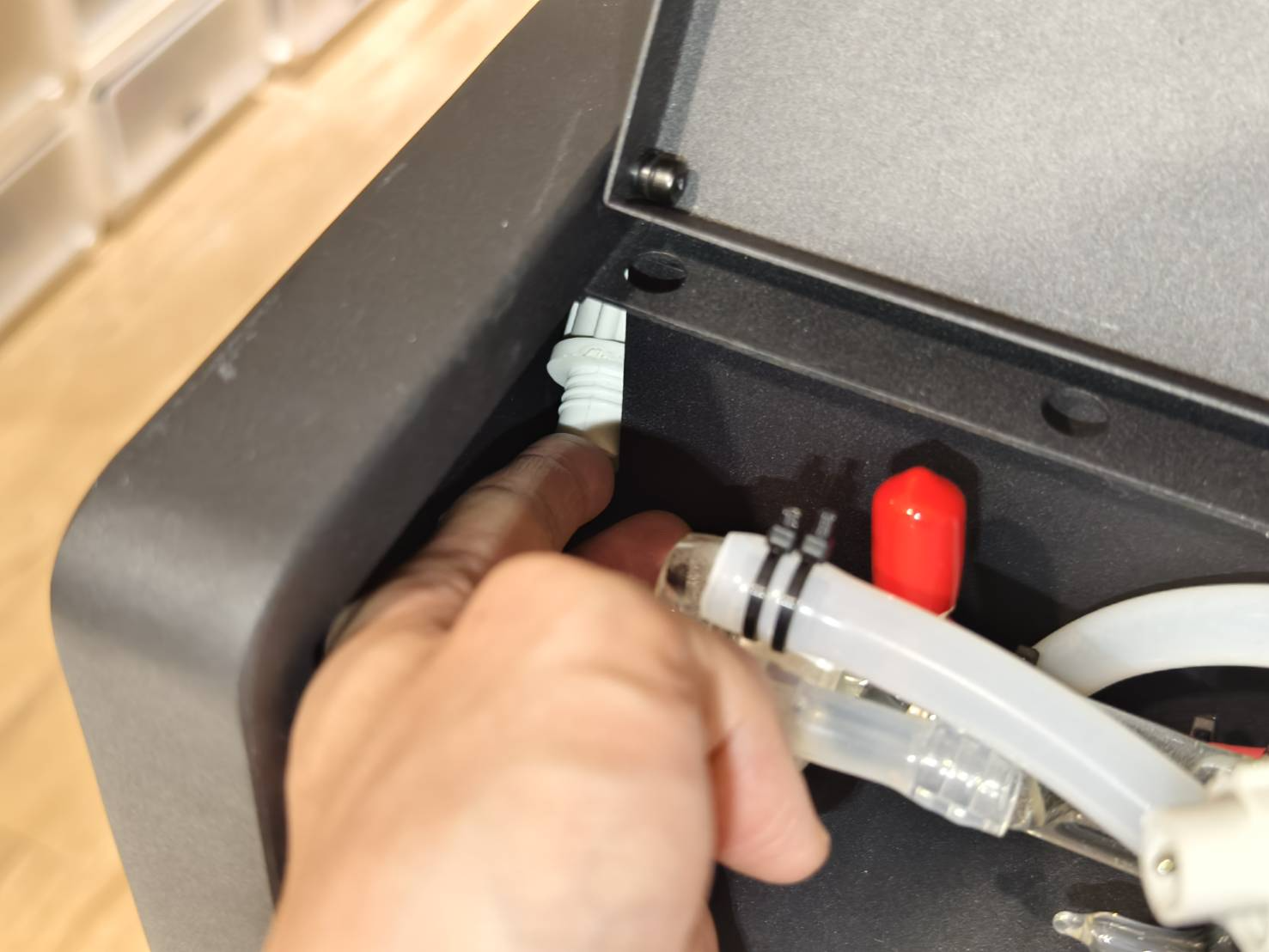

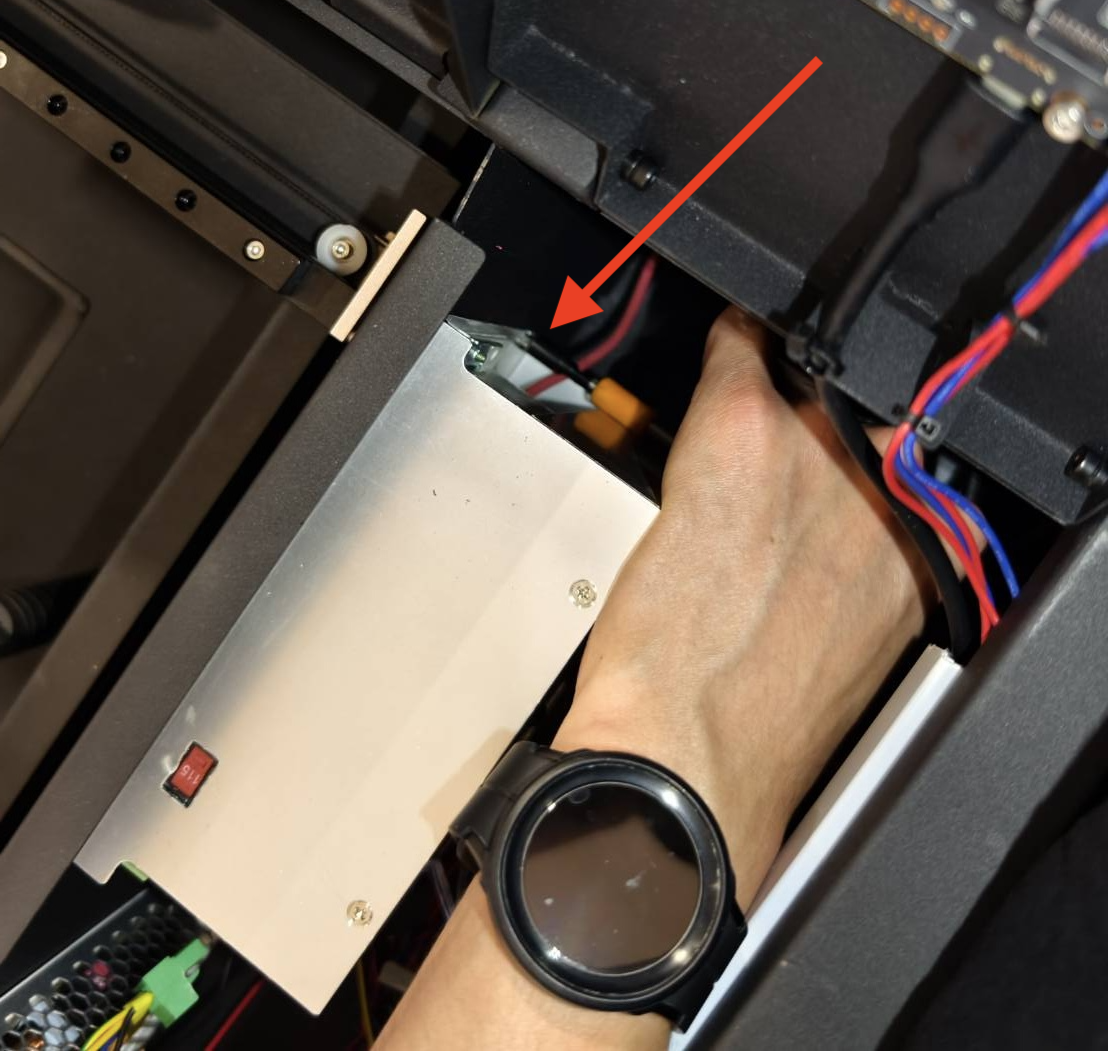

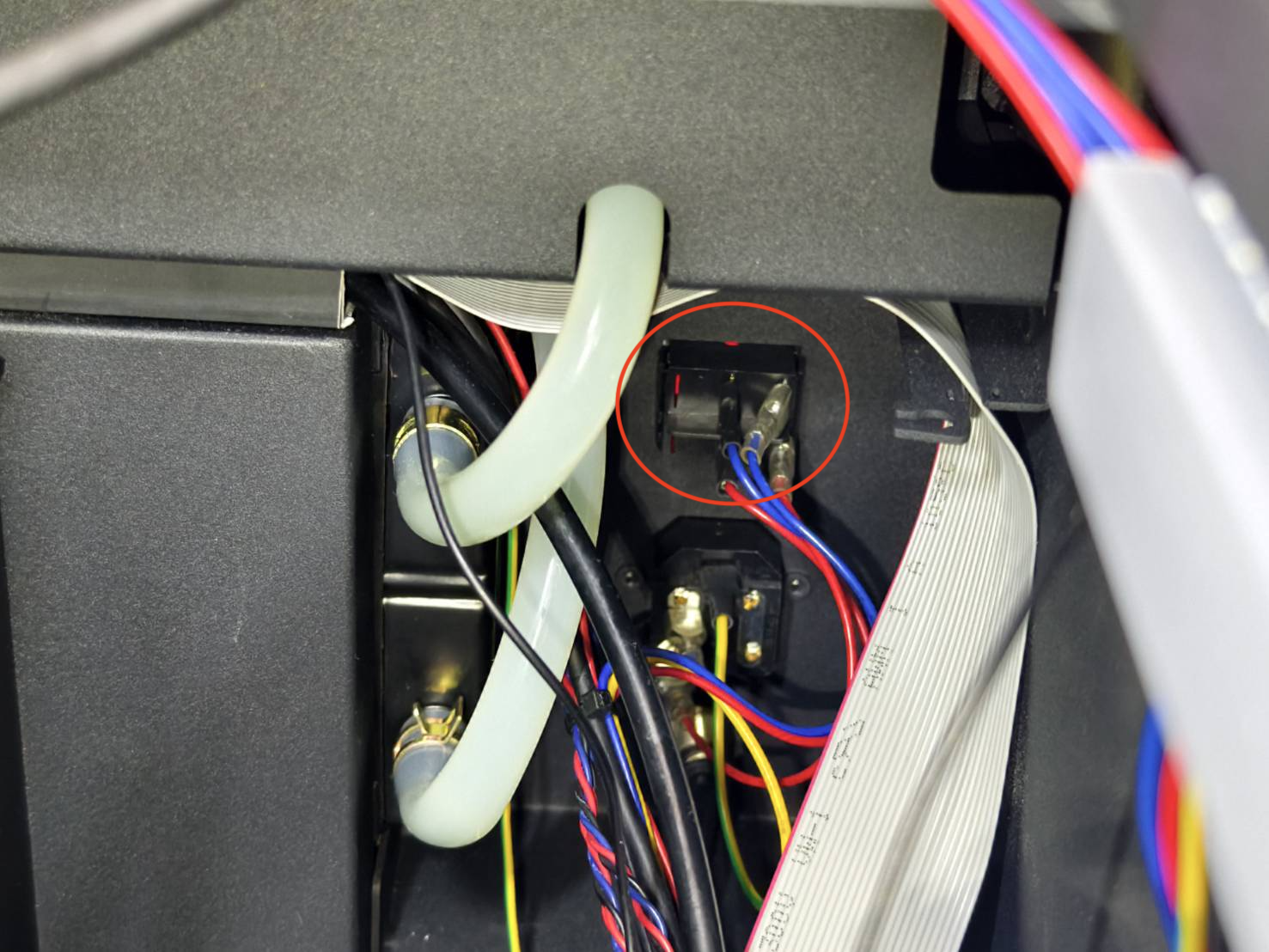

Finn baksiden av vippebryteren inne i maskinen.

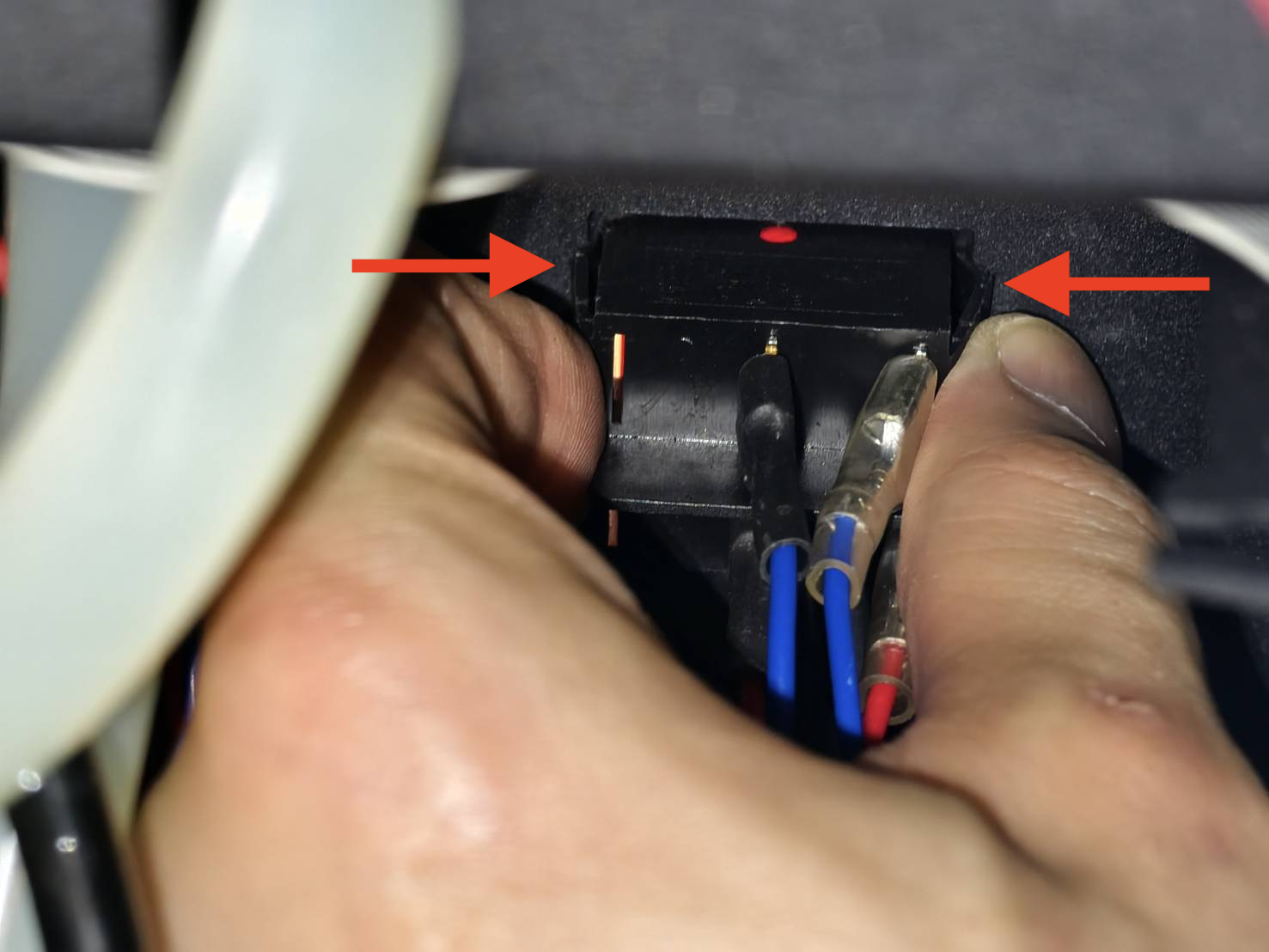

Prøv å skyve bryteren litt ut. Klem på sidene av bryteren med fingrene; bryteren kan deretter skyves og ristes løs.
Trinn 12

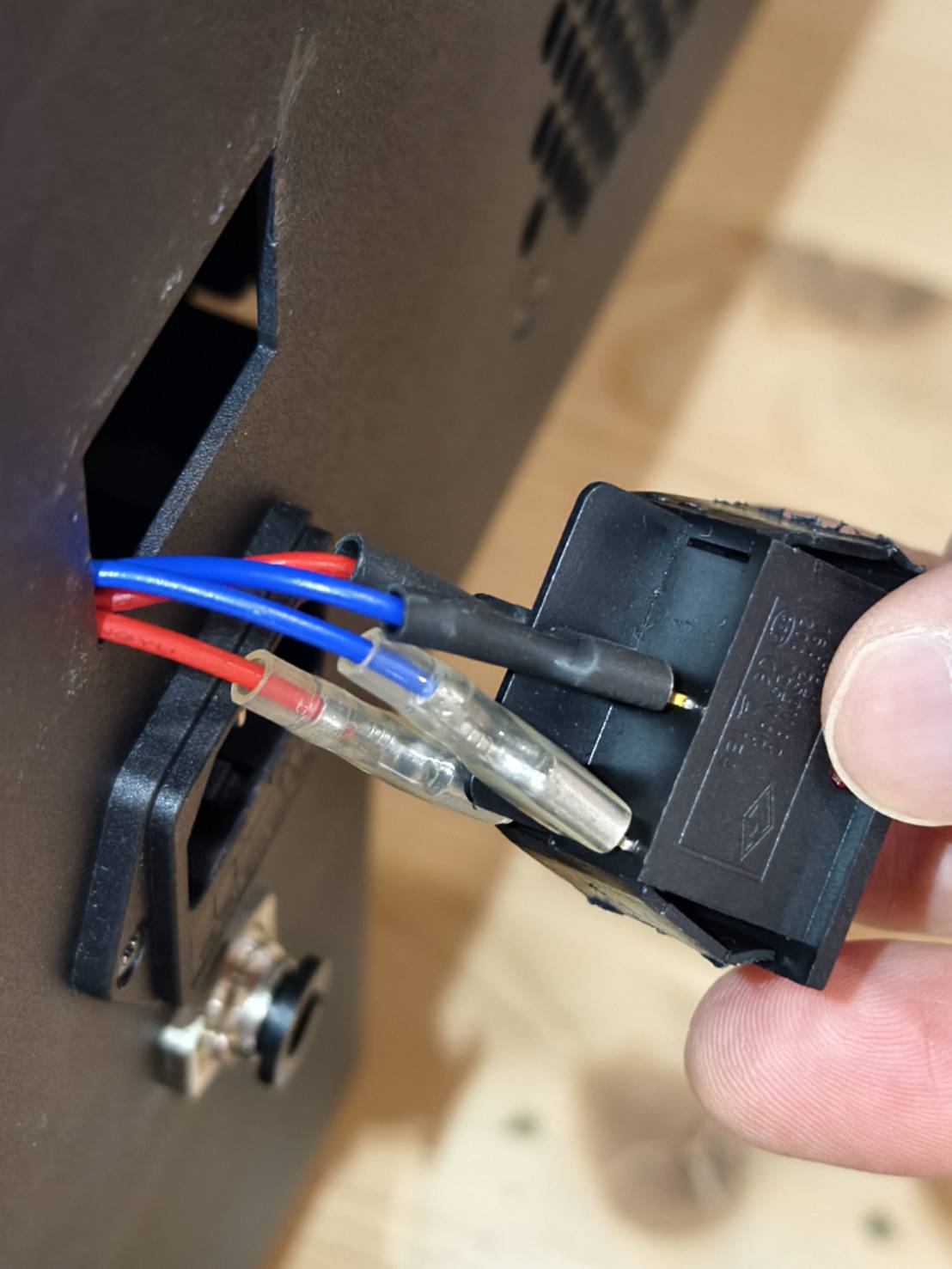

Mens du skyver bryteren ut med den ene hånden, bruker du den andre hånden til å lirke den ut med en flathodet skrutrekker.
Trinn 13
Ta bilder for å dokumentere posisjonen til hver ledning.
Trinn 14

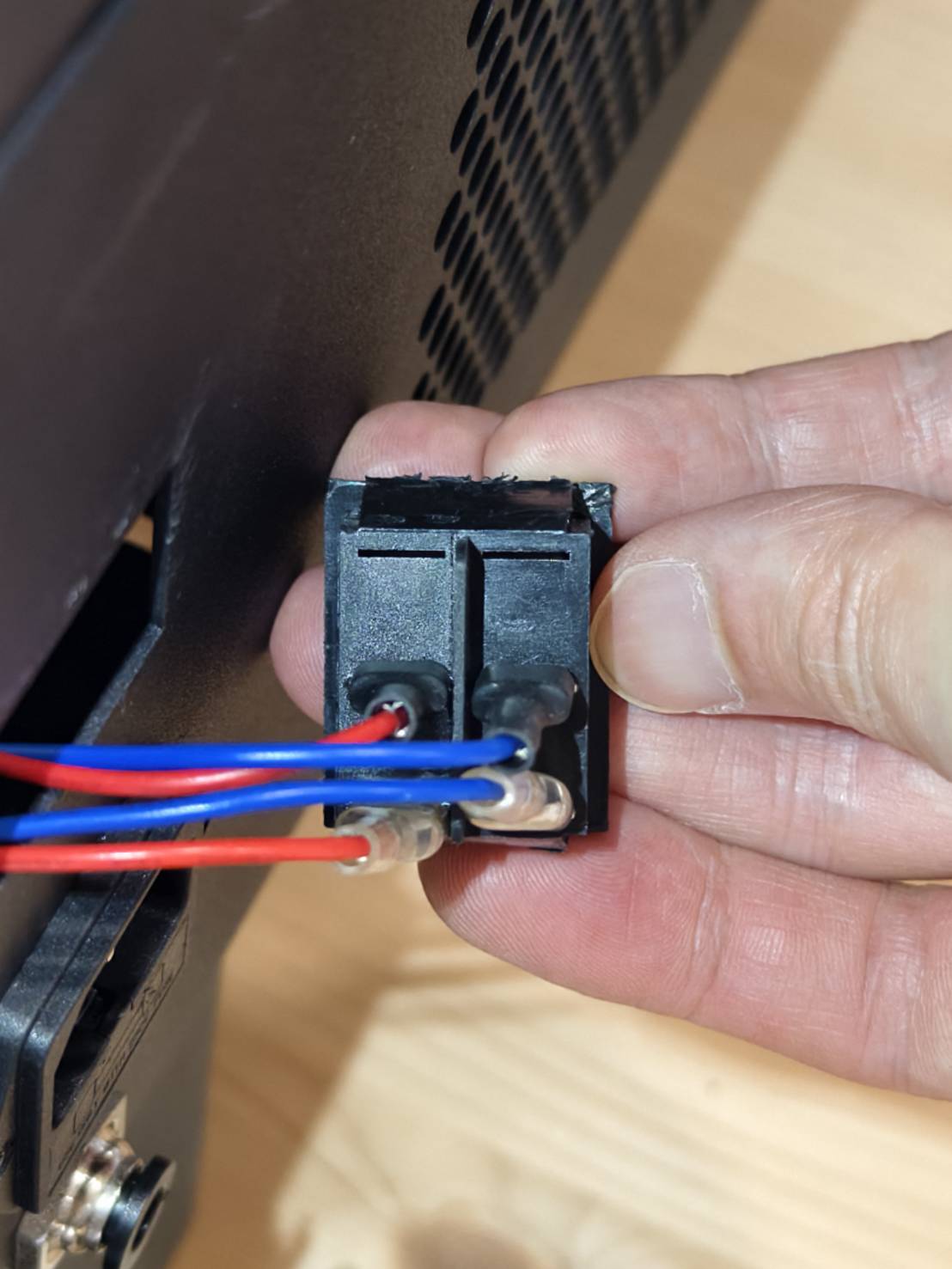

Koble ledningene fra bryteren.
Trinn 15

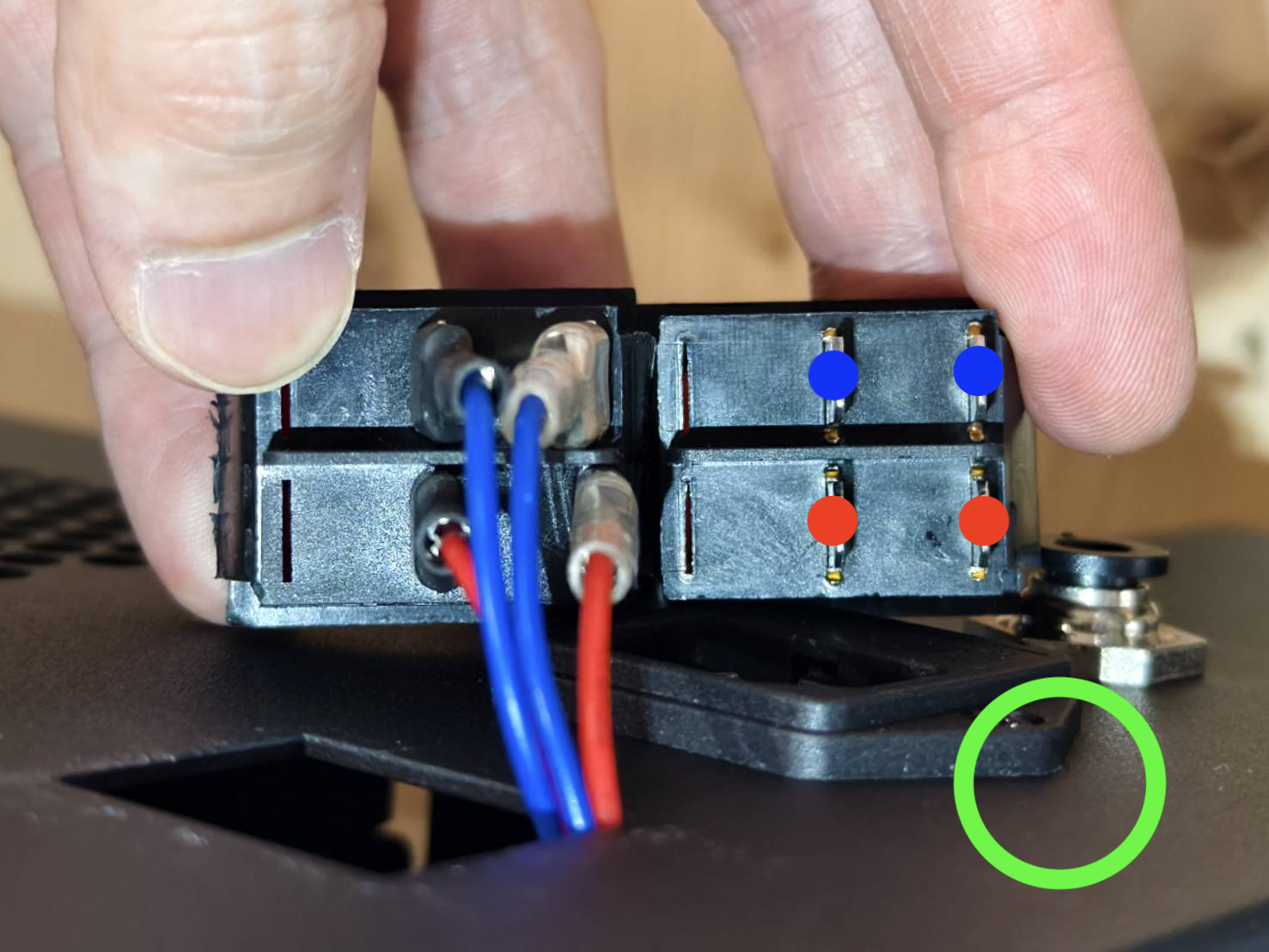

Koble ledningene til den nye bryteren.
Sørg for at ledningene kobles til de riktige kontaktene, som vist på bildet nedenfor eller som dokumentert i bildene tatt i Trinn 13.
Trinn 16
Trykk bryteren inn i hullet.
Trinn 17
Heng laserens strømforsyning tilbake på festepinnene.
Trinn 18

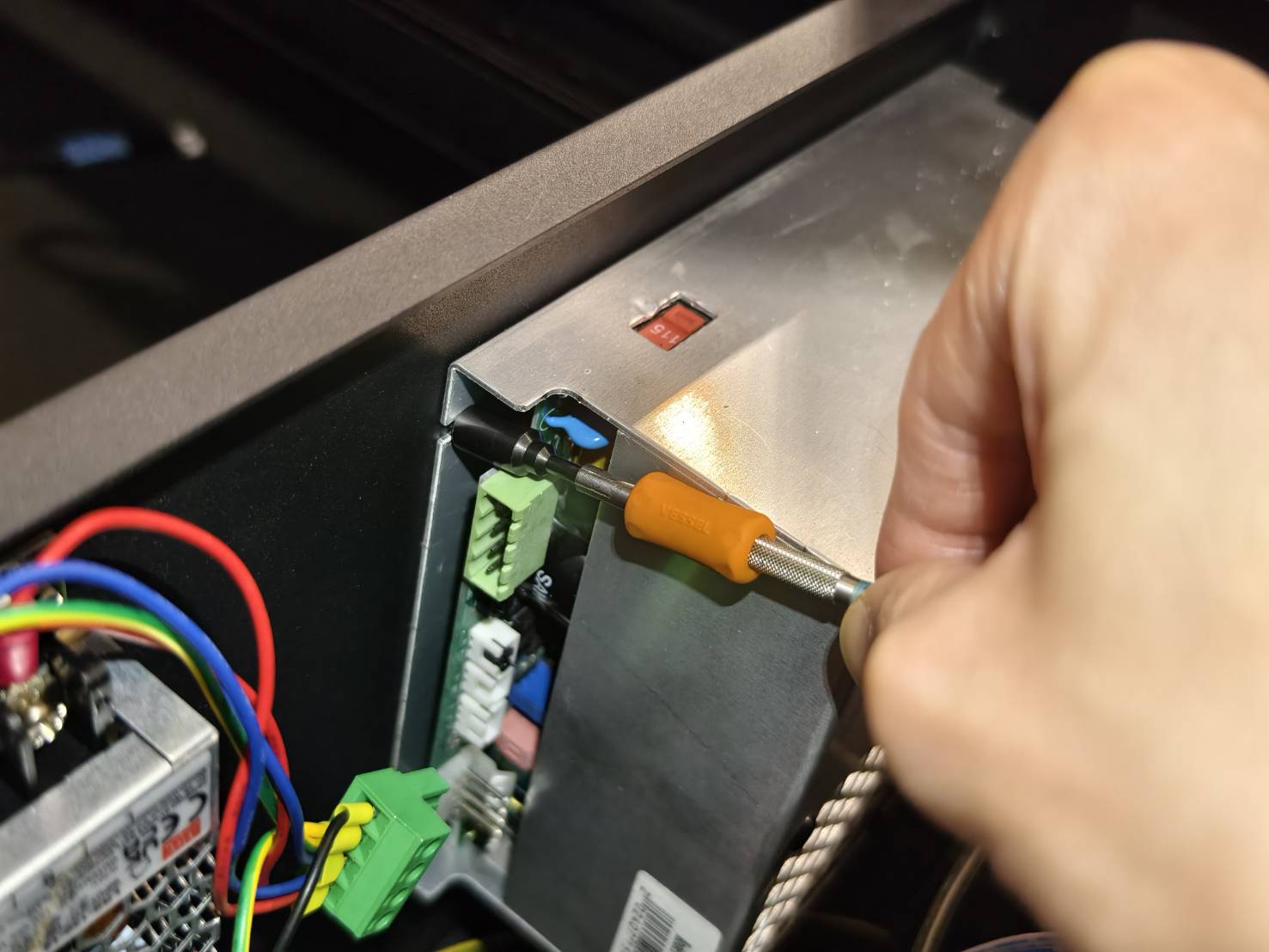

Stram mutterne øverst til høyre og nederst til høyre.
Trinn 19
Monter mutteren nederst til venstre på nytt.
Trinn 20

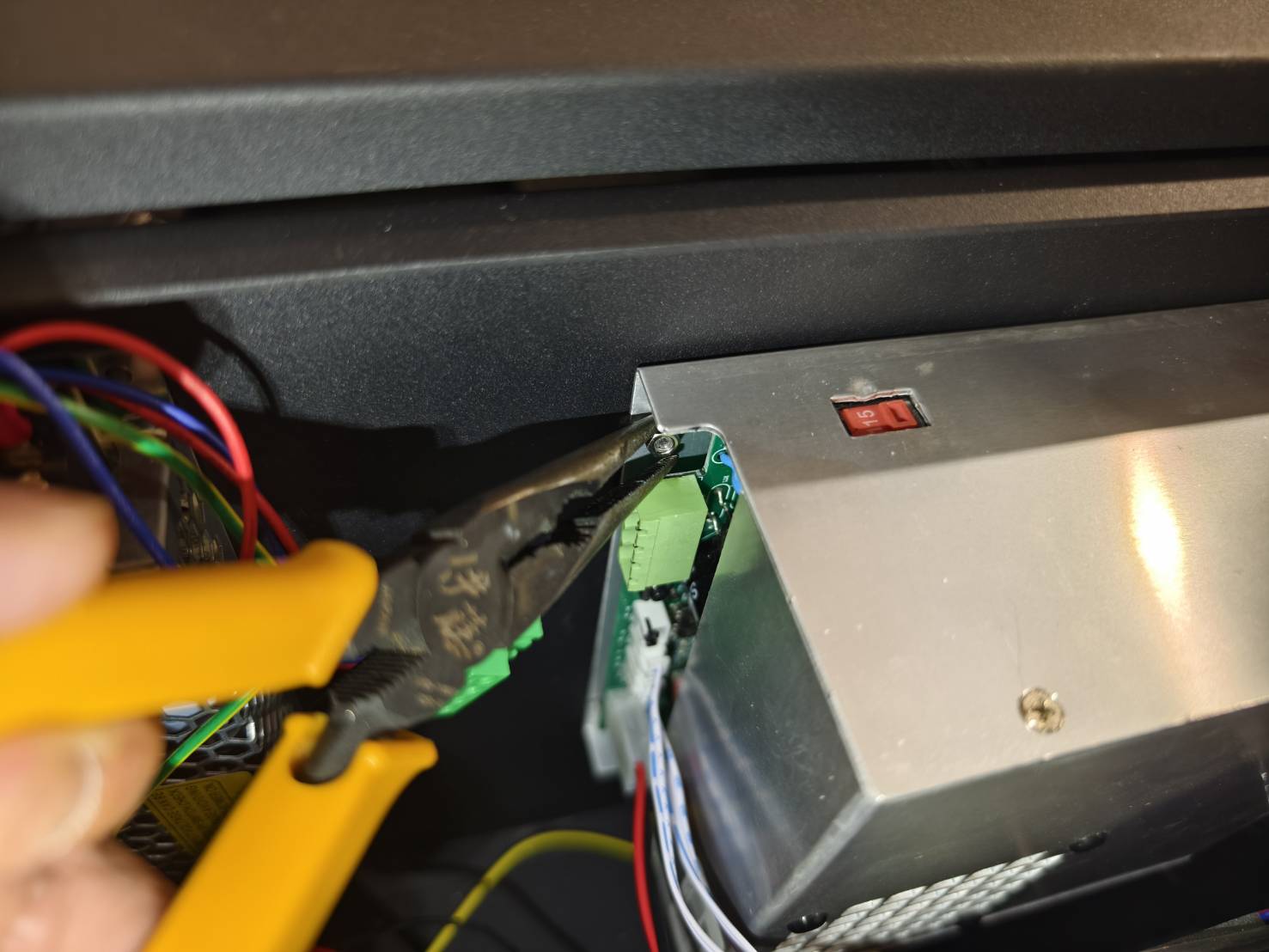

- Monter mutteren øverst til venstre på nytt.
- Hvis du har problemer med å montere denne mutteren, kan du prøve å stramme den med en tang.
- Hvis den ikke kan strammes eller festes, kan du hoppe over denne mutteren eller la den henge løst på festepinnen.
Trinn 21

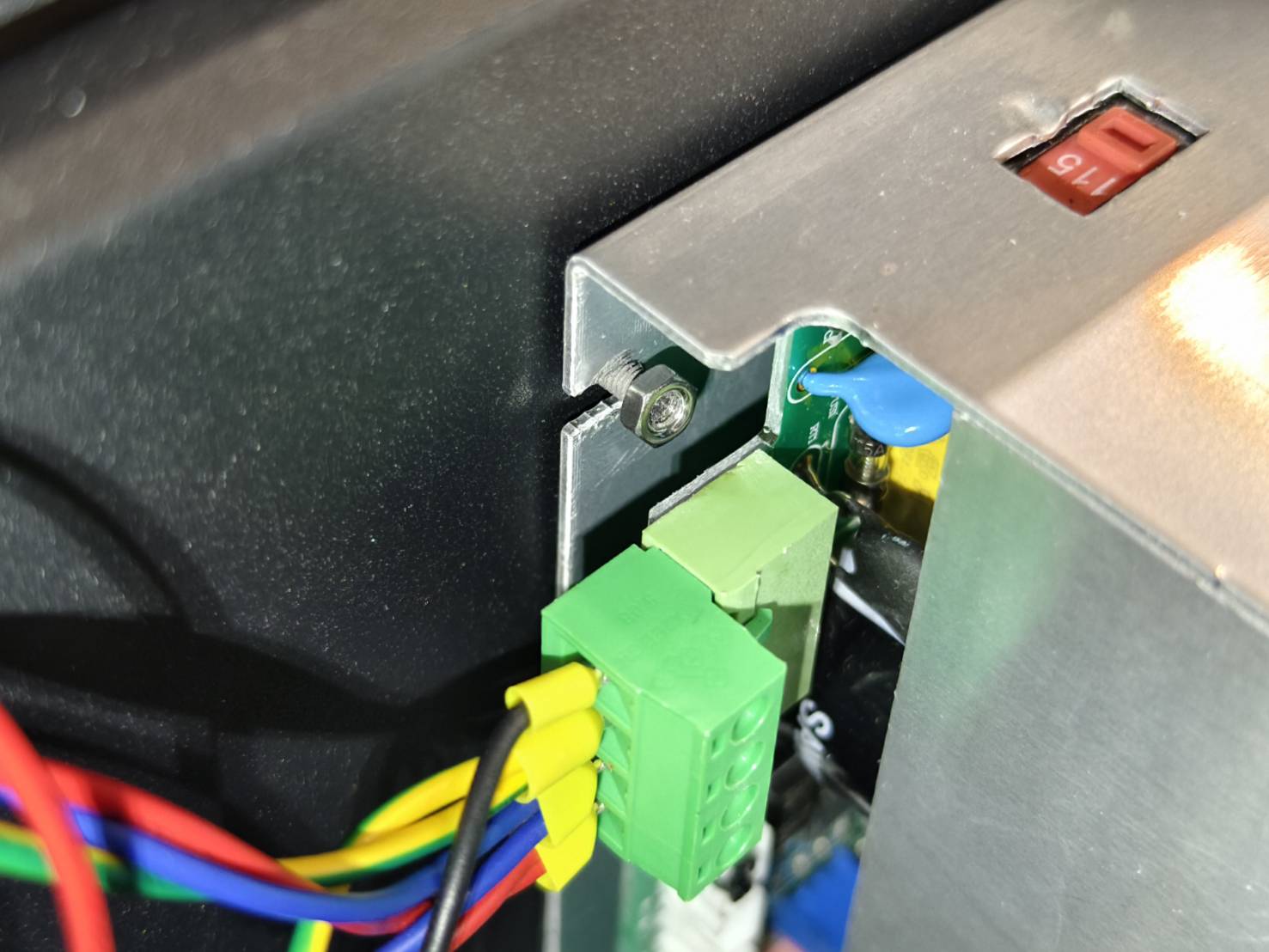

- Koble til kablene på nytt.

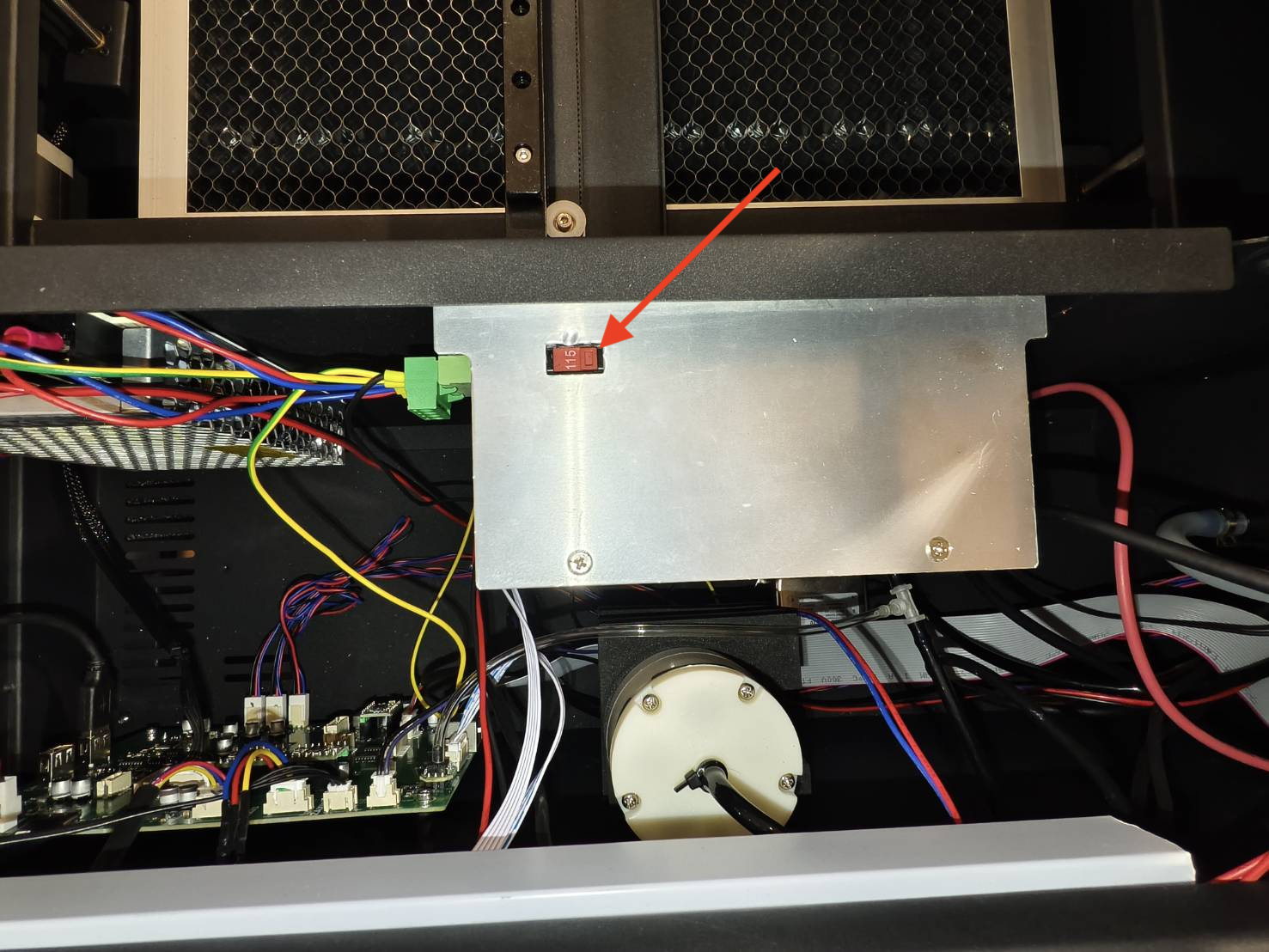

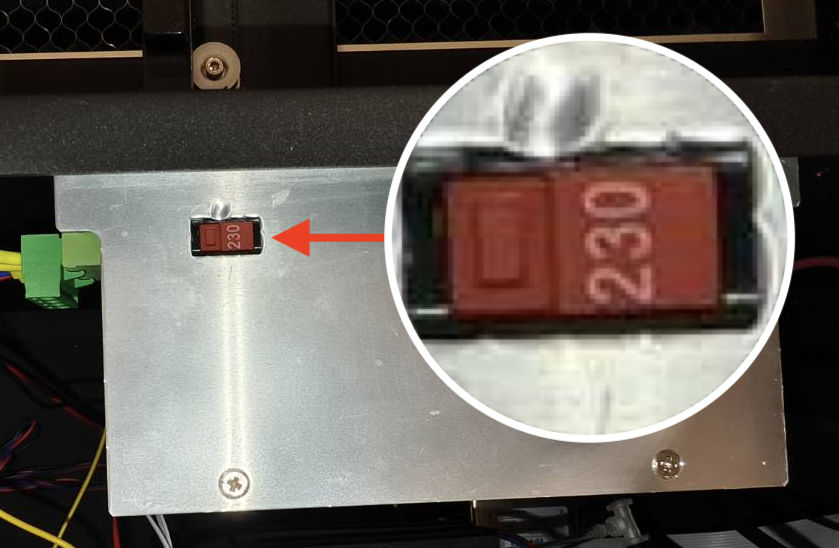

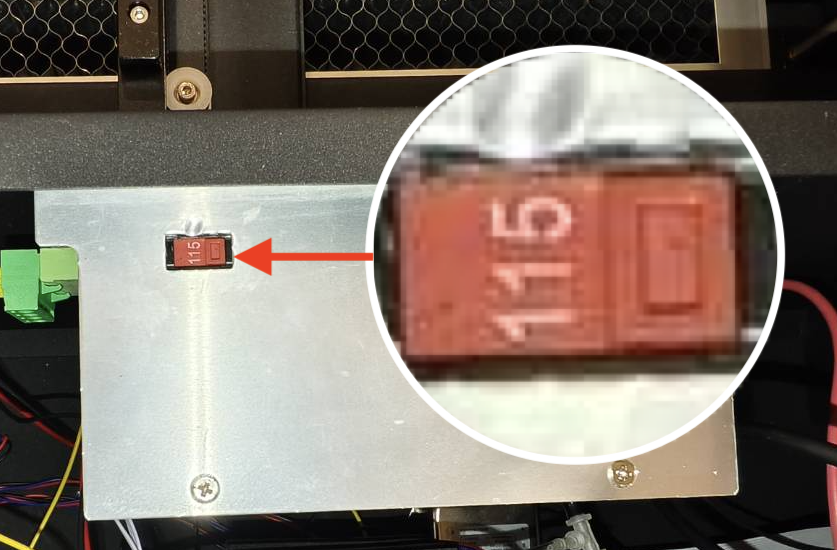

- Forsikre deg om at spenningen er stilt inn riktig for din strømkilde i henhold til ditt land eller miljø.
(Hvis du er usikker, kan du sjekke Wikipedia)
115V 230V -
Lukk sidedekselet og stram skruen.
Trinn 22
- Trekk ut kabelen til den nye strømforsyningen fra hullet og før den til baksiden av dekselet.
- Koble til kablene for laserrøret og laserstrømforsyningen på nytt.
- Lukk bakdekselet og stram skruen.
#END
