Beambox II - Utskifting av kamerakabel

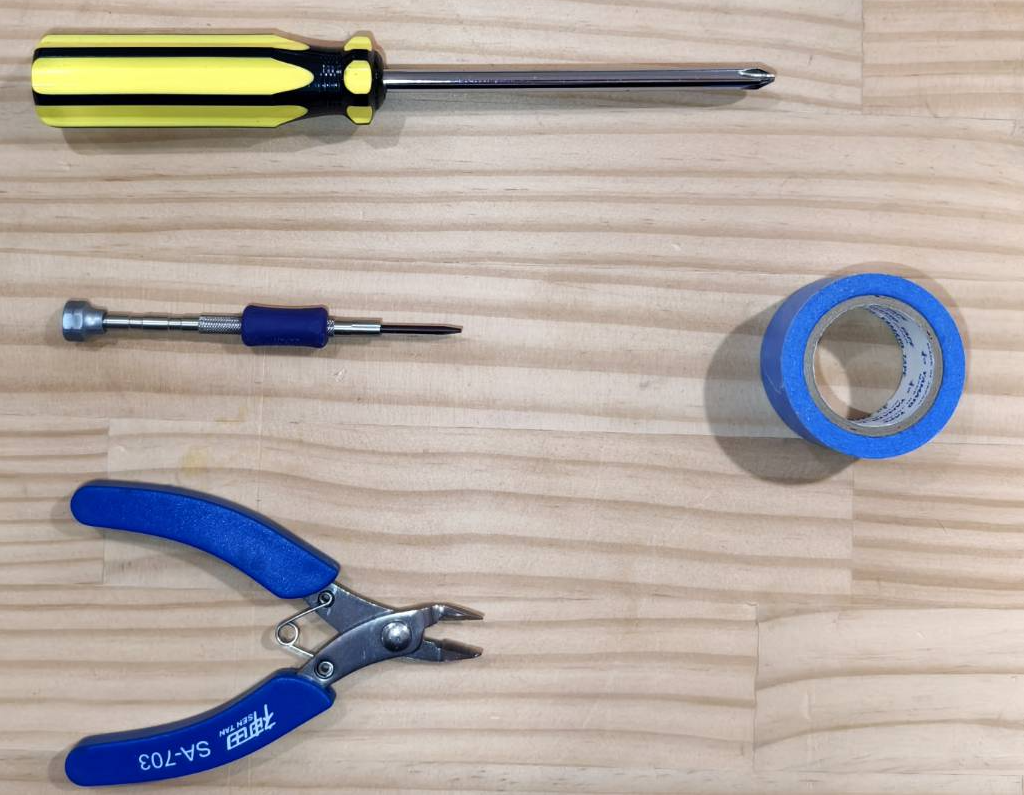

Verktøy

Trinn 1

Åpne sidedekselet for å se innsiden av maskinen.

• Bruk en stjerneskrutrekker for å åpne dekselet.



Trinn 2

Koble fra kamerakabelen på laserhodesiden.

Trinn 3

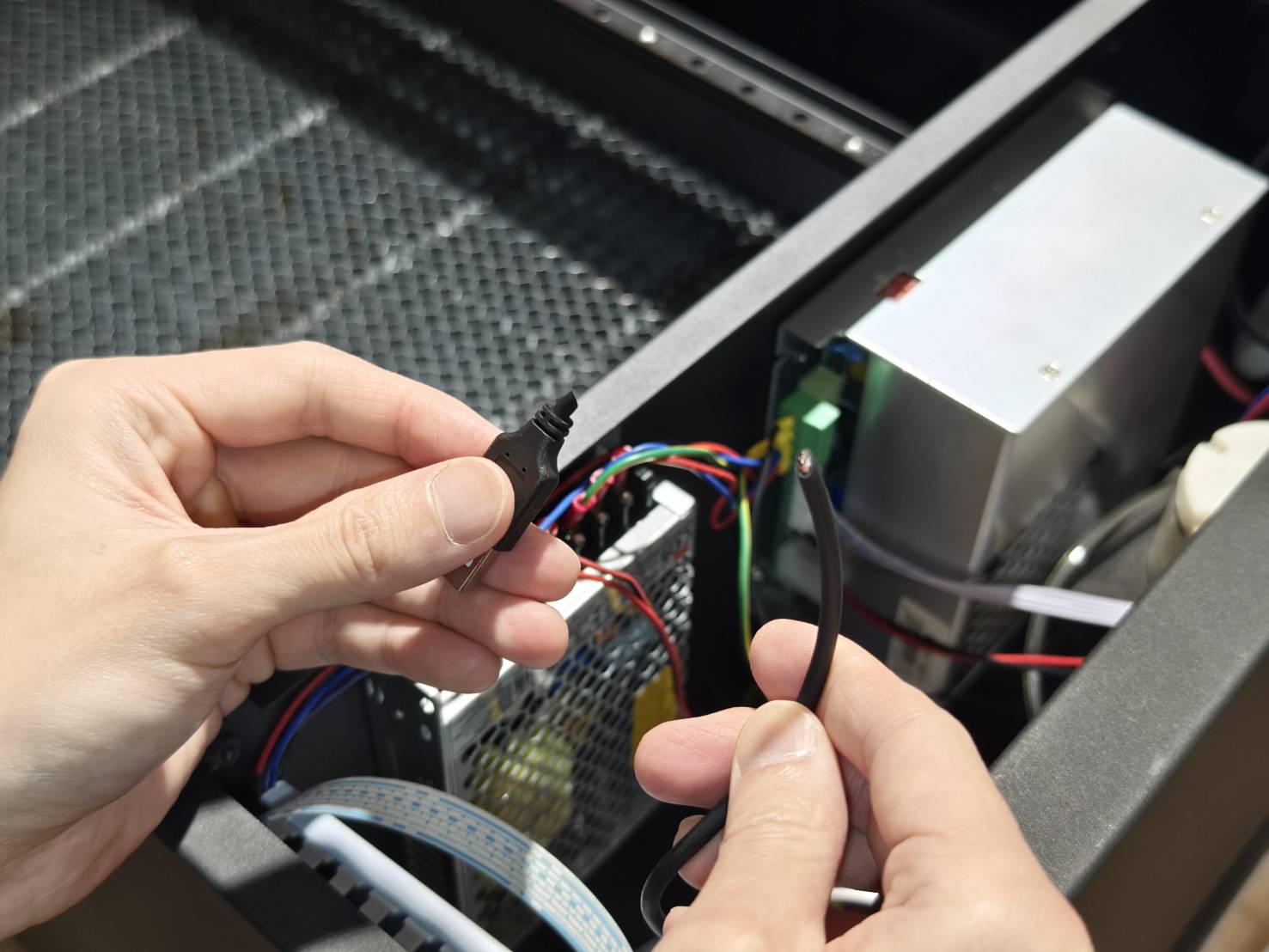

Test den nye kamerakabelen ved å koble den til kameramodulen på laserhodesiden og USB-A-porten på hovedkortsiden.

Merk:
Hvis det ikke vises noe bilde under testen, start maskinen på nytt og test igjen.
Hvis det fremdeles ikke vises noe bilde etter omstart, vennligst kontakt kundeservice.

Trinn 4

Etter den eksterne testen, fjern den nye kamerakabelen fra maskinen.

Trinn 5

Slå av maskinen og koble fra strømledningen.

Trinn 6

Klipp av kabelbinderen på laserhodesiden og trekk ut den gamle kamerakabelen.

Trinn 7

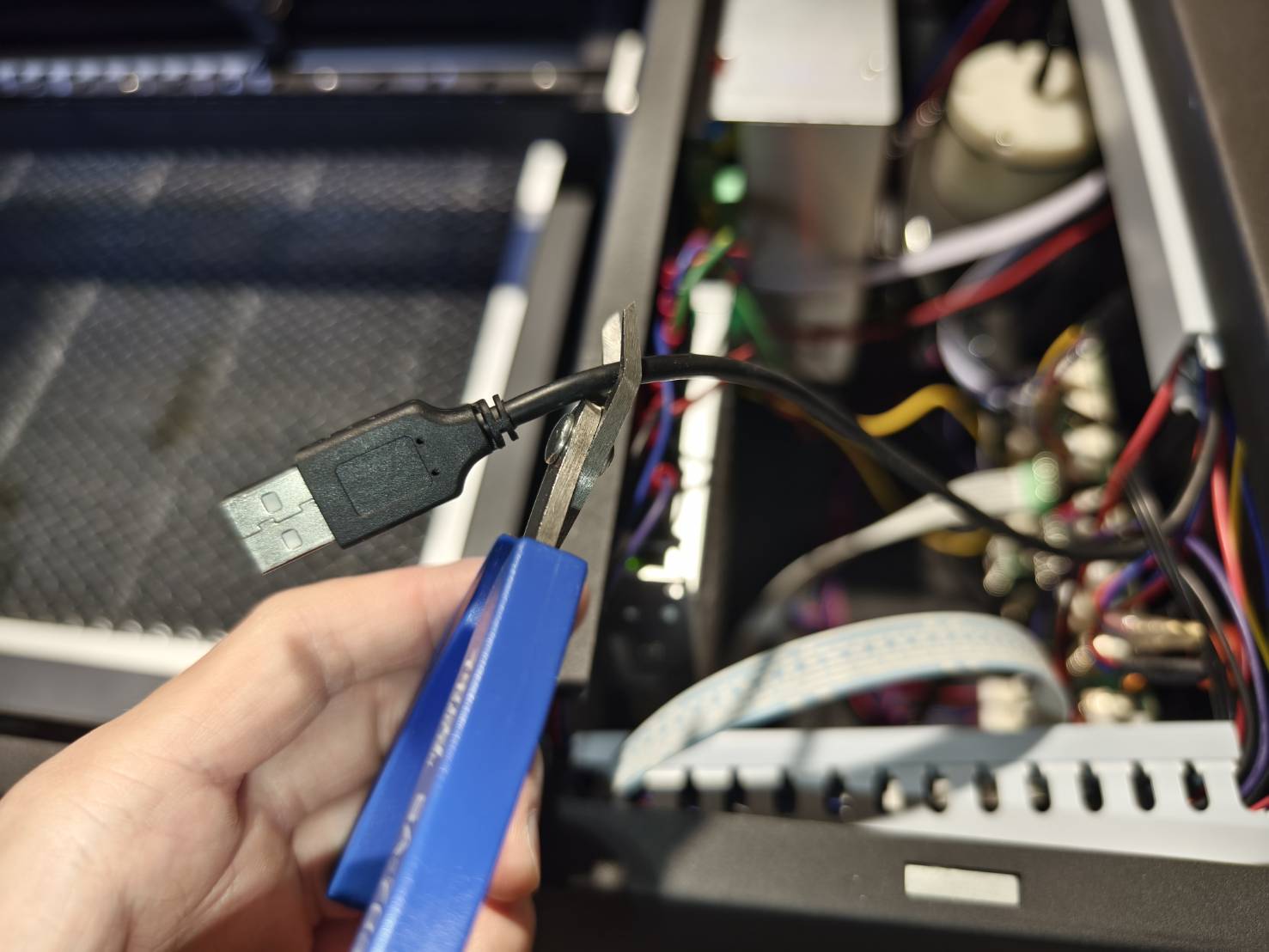

Kutt av USB-A-kontakten på den gamle kamerakabelen.

Trinn 8

Bruk tape for å feste den nye kamerakabelen til den gamle kamerakabelen.
Test styrken på forbindelsen for å sikre at den er solid nok.

Trinn 9

Før kamerakabelen gjennom den blå kabelboksen.

Trinn 10

• Før kabelen gjennom den svarte kabelboksen på baksiden.


• La det være igjen en lengde slik at USB-A-delen kan kobles til hovedkortet.


Trinn 11

Trekk kabelen gjennom plastkjeden på venstre side (Y-aksen). Plastkjeden kan åpnes med en flat skrutrekker.

Trinn 12

Trekk kabelen gjennom plastkjeden i arbeidsområdet (X-aksen).
Plastkjeden kan åpnes med en flat skrutrekker, men la den første være lukket, som vist i videoen.

Trinn 13

Løsne den nye og den gamle kabelen ved å fjerne teipen. Den gamle kabelen kan deretter kastes.

Trinn 14

Arranger kabelen og koble den til kameramodulkortet på laserhodesiden.
Koble USB-A-kabelen til hovedkortet.

Trinn 15

Sørg for at den venstre plastkjeden er lukket.

Trinn 16

Lukk sidedekselet og stram til skruen.
