Beambox II - Utskifting av X-akseMotor – FLUX Help Center

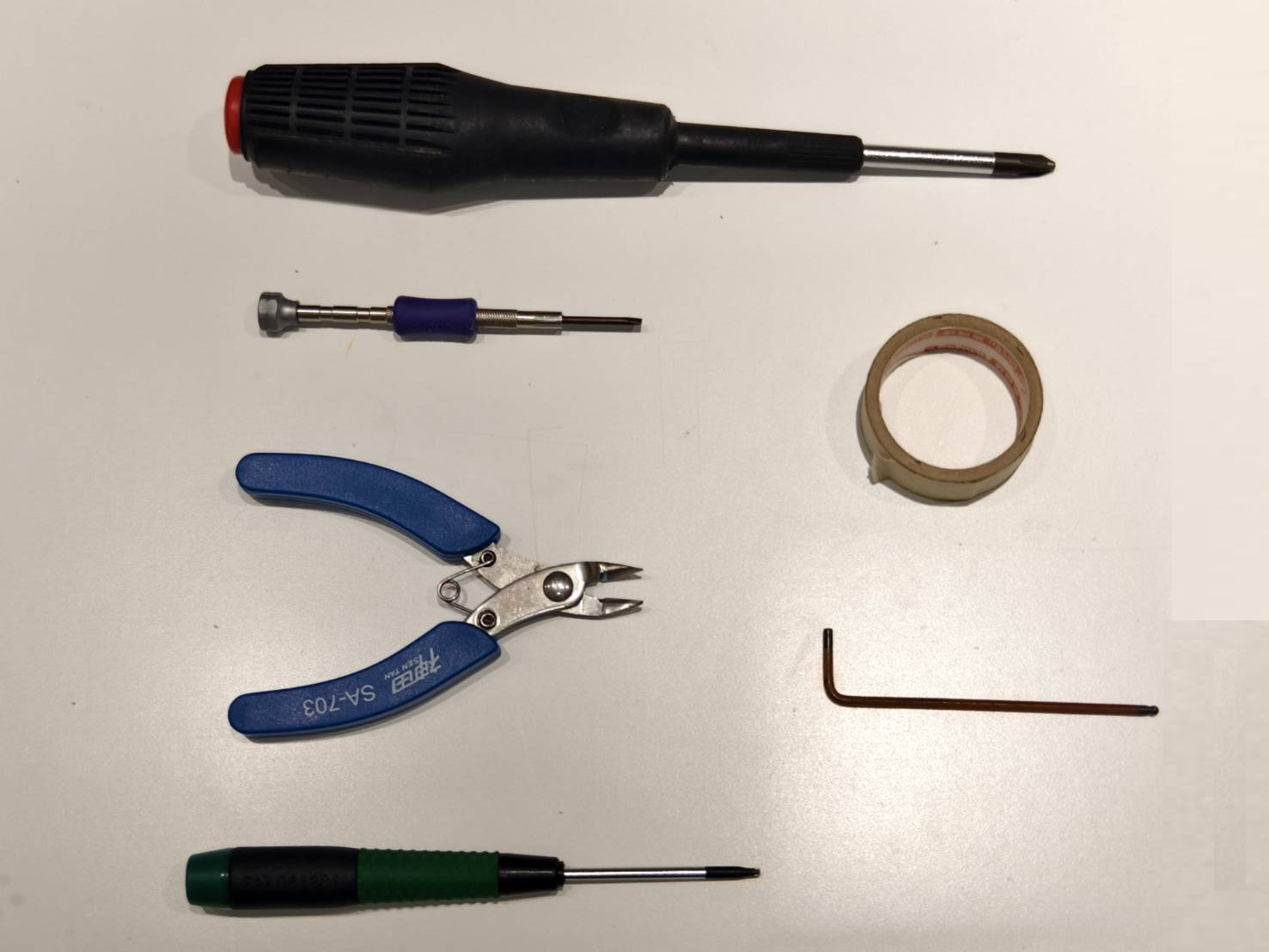

Verktøy

1	Stjerneskrutrekker
2	Flathodet skrutrekker (liten)
3	Avbitertang
4	Tape
5	T8 Torx-skrutrekker
6	2,5 mm unbrakonøkkel
7	Lommelykt (valgfritt)

Trinn 1

Slå av maskinen og koble fra strømledningen.

Trinn 2

Åpne sidedekselet for å se innsiden av maskinen.

Bruk en stjerneskrutrekker for å åpne dekselet.

Åpne vannpumpedekselet med Torx-skrutrekkeren.

Trinn 3

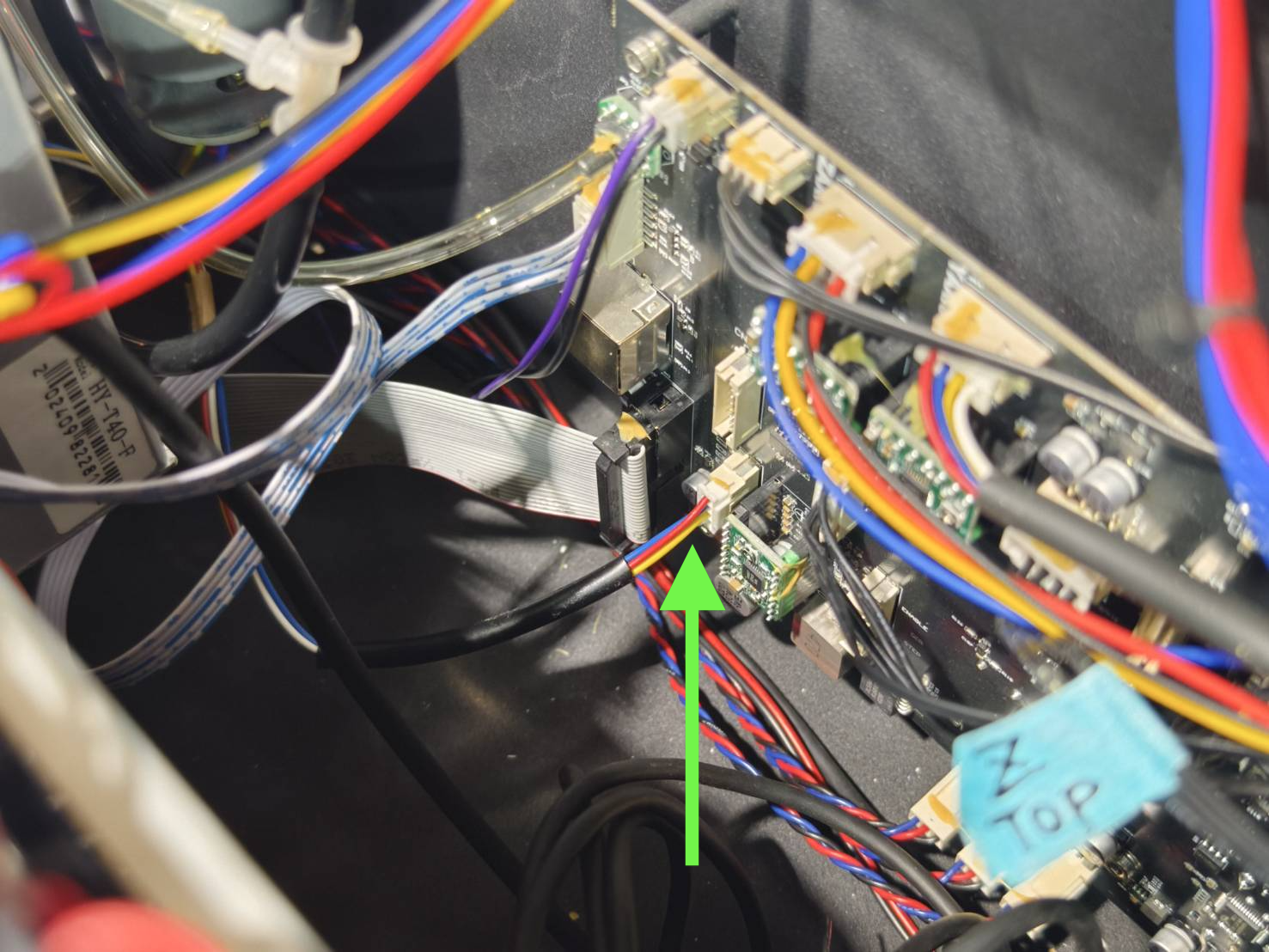

Koble kabelen til X-aksemotoren fra hovedkortet. (Du kan også se på diagrammet.)

Trinn 4

Test den nye X-aksemotorkabelen ved å koble den til hovedkortet mens maskinen er avslått.
Deretter, slå på maskinen for å teste hjemkjøring.
Når maskinen utfører hjemkjøring, vil laserhodet først bevege seg til toppen, og deretter skal den nye motoren rotere 'mot klokken'.

Merk:
Hvis den nye motoren ikke beveger seg eller roterer 'med klokken', vennligst slå av maskinen, koble til kabelen på nytt, start den på nytt og test igjen.
Hvis den nye motoren fortsatt ikke fungerer korrekt, vennligst kontakt kundeservice.

Trinn 5

Slå av maskinen og koble fra strømledningen.

Trinn 6

Fjern den nye motoren fra systemet.

Trinn 7

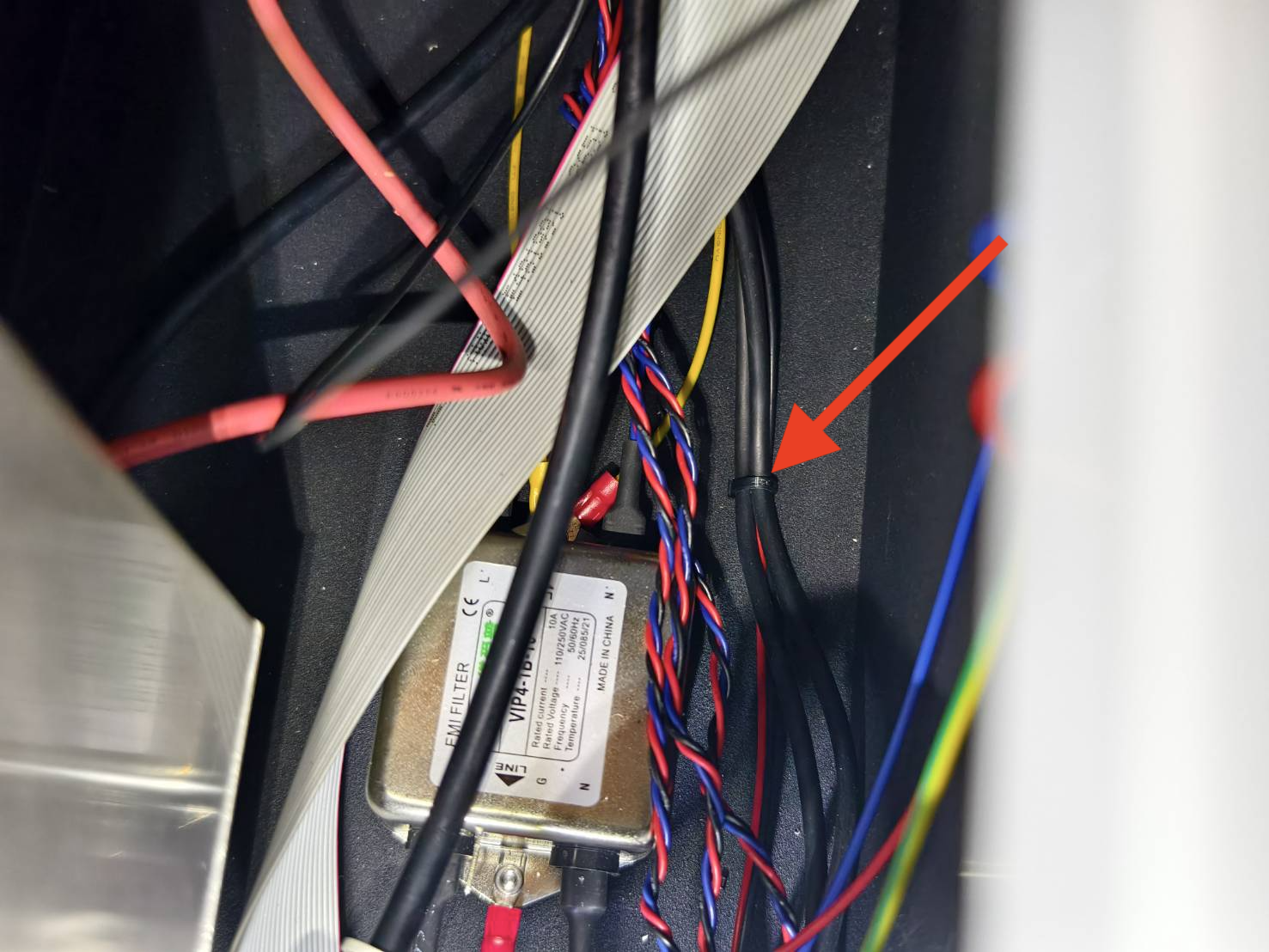

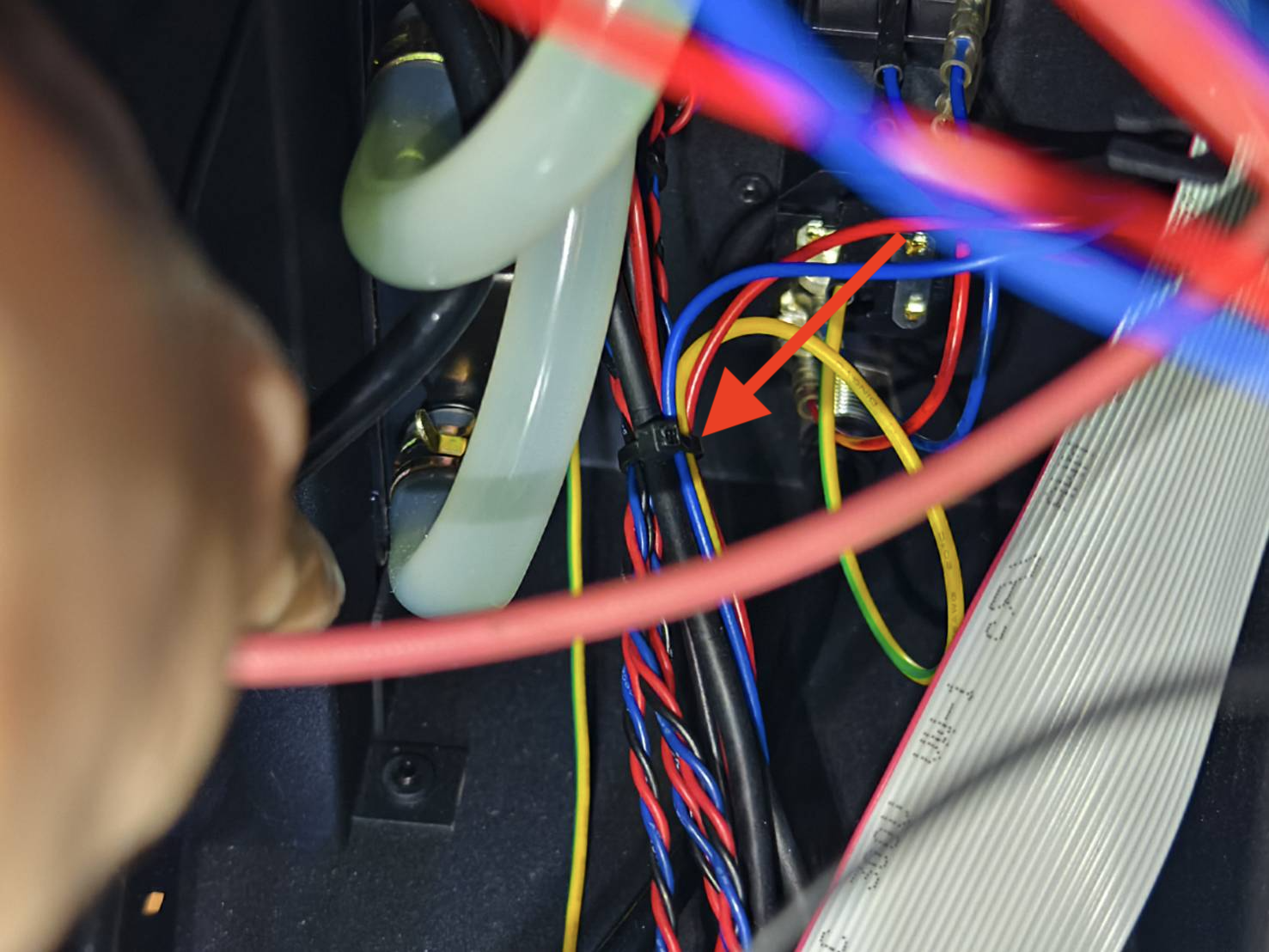

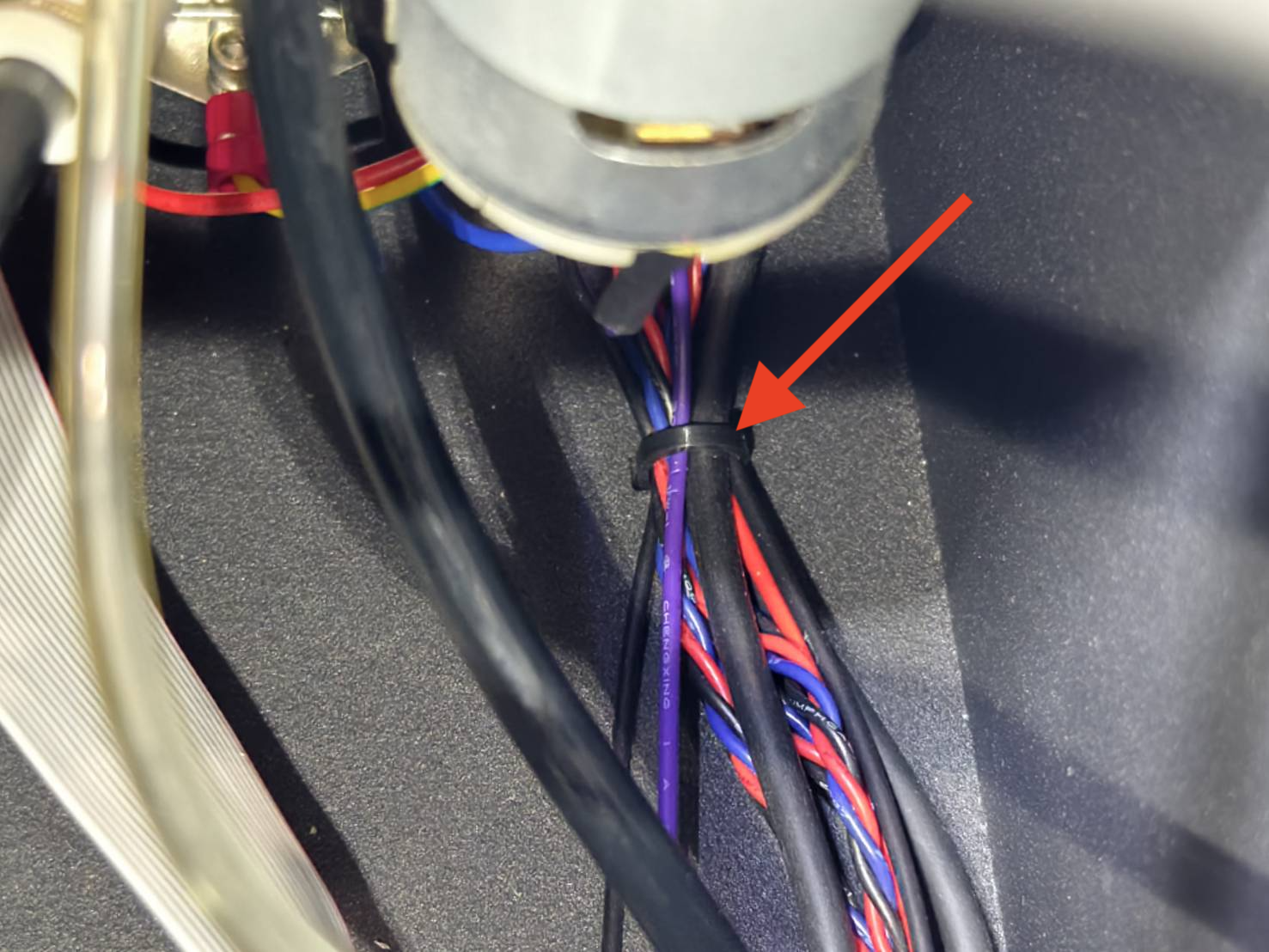

Kutt av kabelbinderne på hovedkortsiden. I dette eksempelet er det 3 bindere. Det kan være flere avhengig av maskinen du har. Formålet her er å kutte av binderne som fester X-aksemotorens kabel.

Trinn 8

Løsne de to fingerskruene på det hvite reimskivefestet på høyre side, slik at reimen på X-aksemotoren kan fjernes.
(Trinn 9

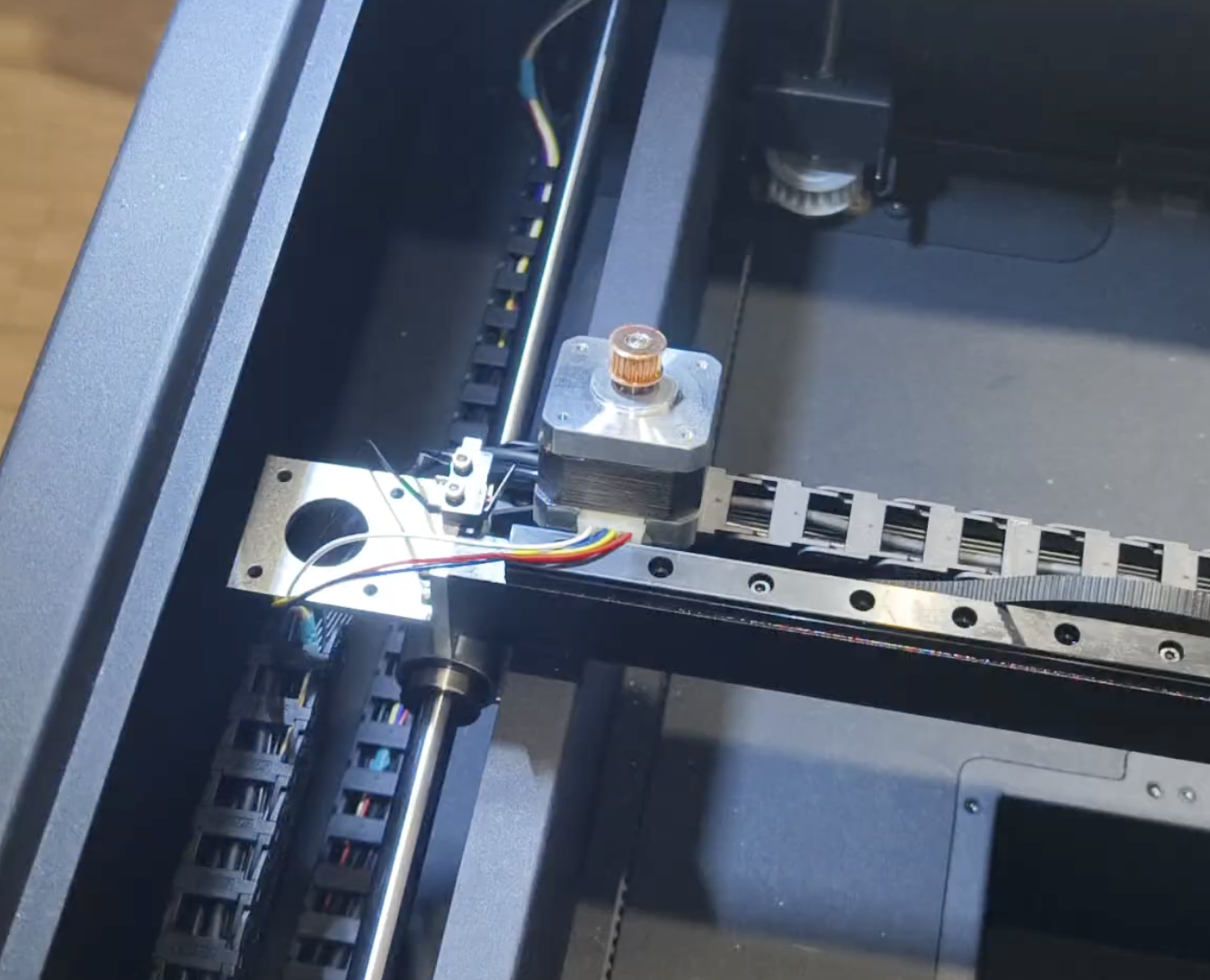

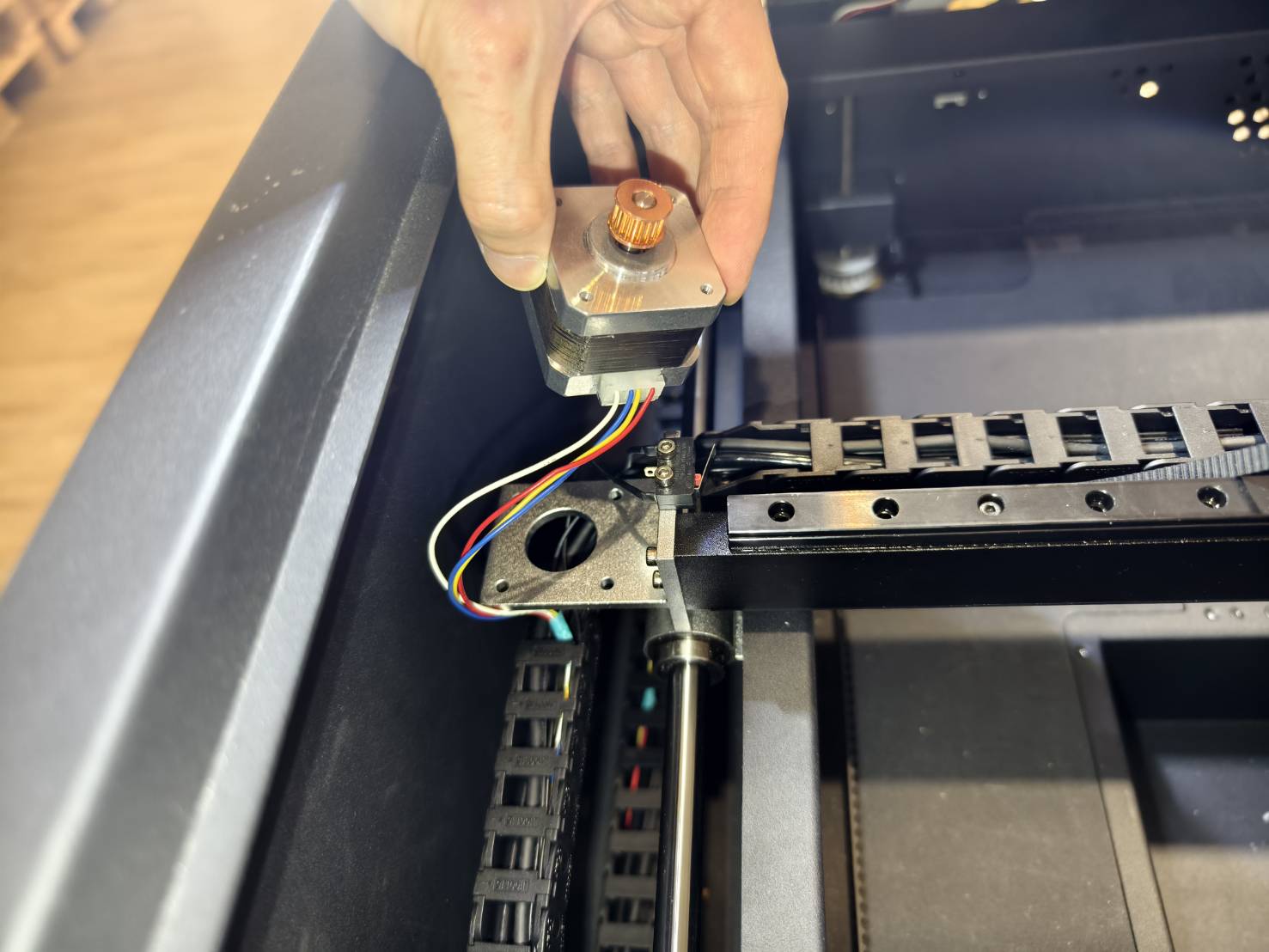

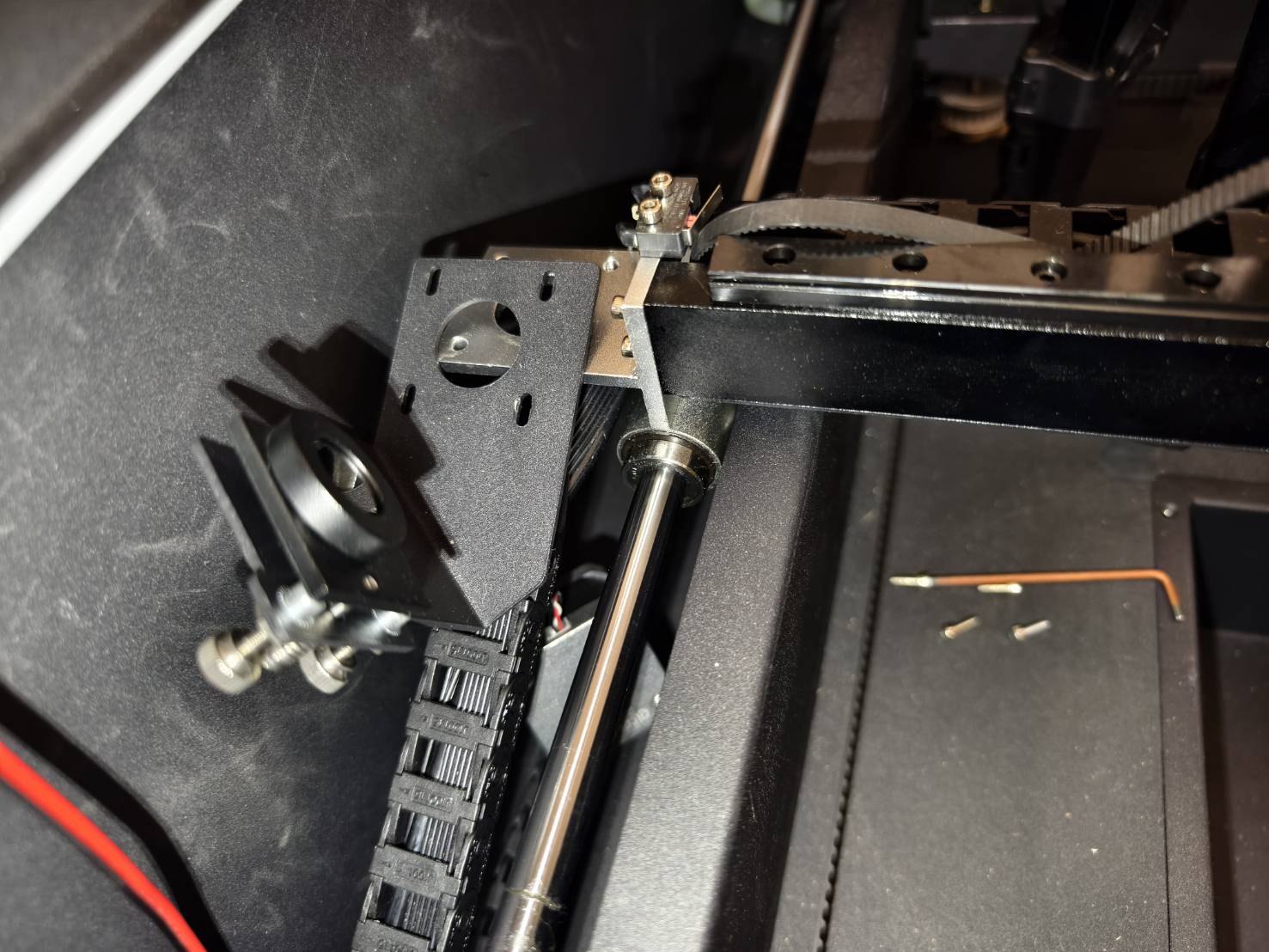

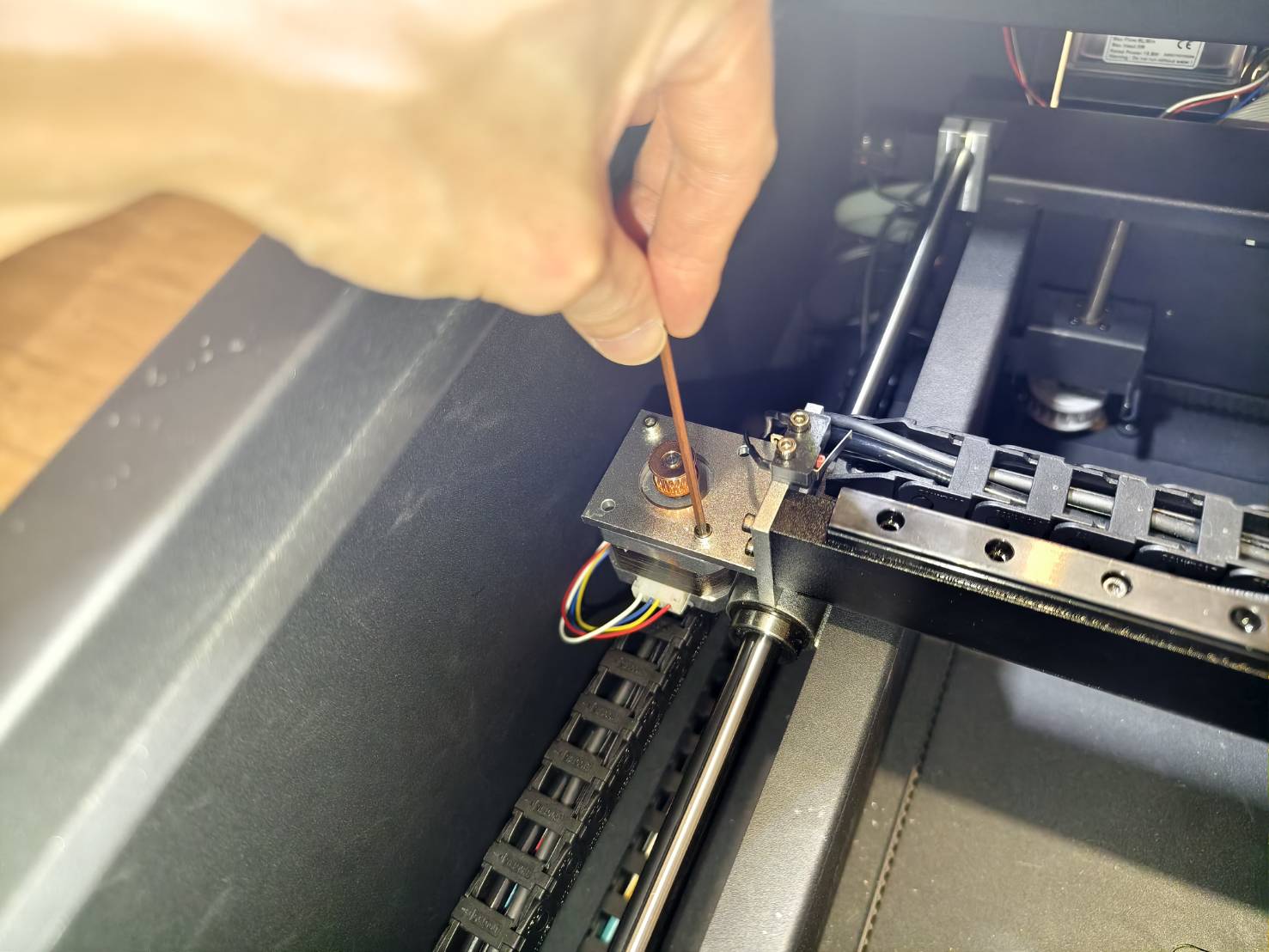

Demonter X-aksemotoren ved å skru ut de fire sekskantskruene. Motoren og den andre speilenheten vil da løsne. Du kan la dem være i denne posisjonen.)

Trinn 10

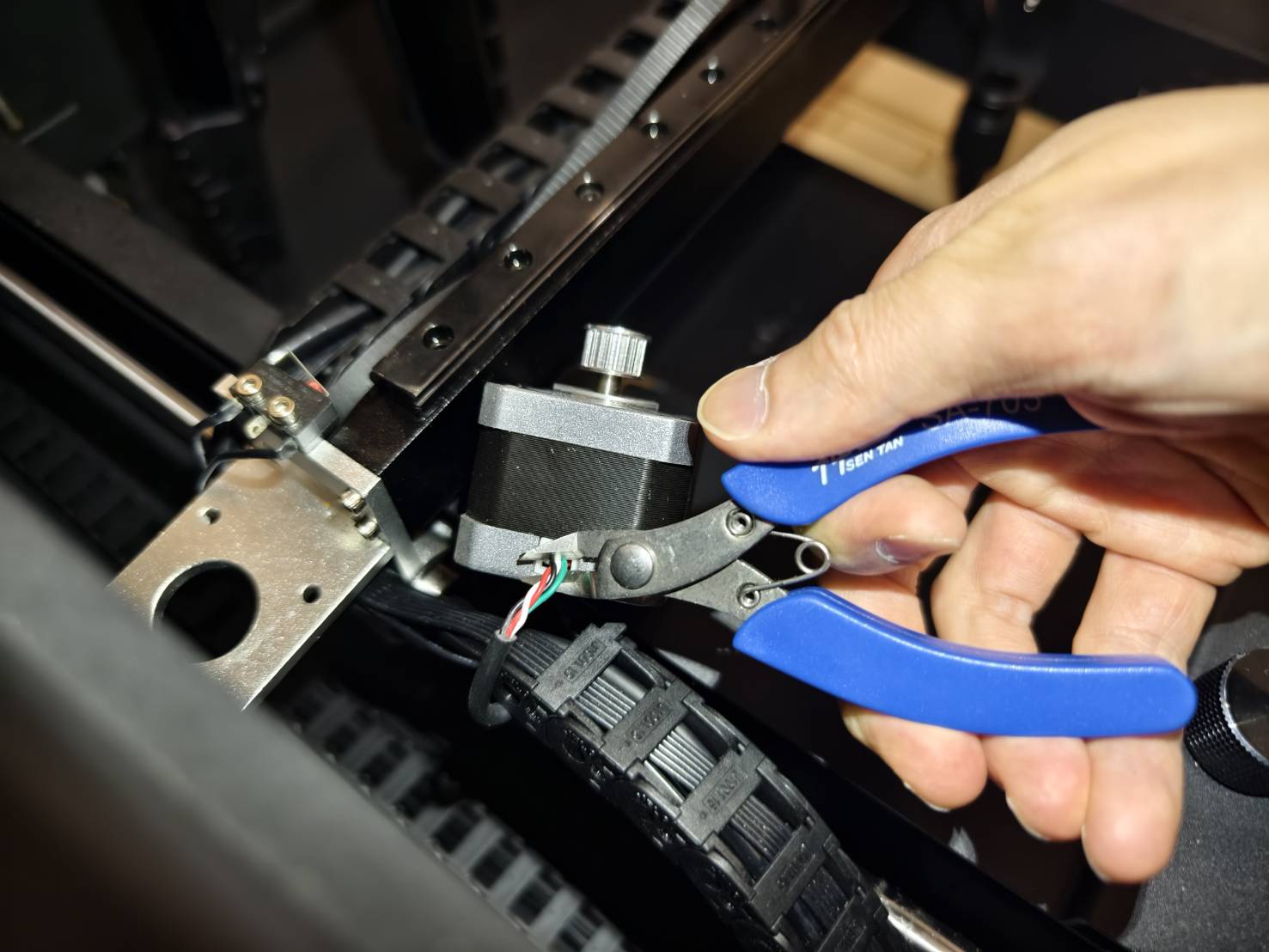

Kutt av ledningene fra den gamle motoren. Prøv å kutte ledningene så nær den gamle motoren som mulig for å beholde mest mulig lengde på ledningene.
Trinn 11

Løsne plastkjeden fra baksiden av maskinen. Fjern plastkabelkjeden. Kabelkjedefestene kan åpnes ved hjelp av en liten flathodet skrutrekker. Vri festene for å koble fra kjeden.

Trinn 10

Trinn 12

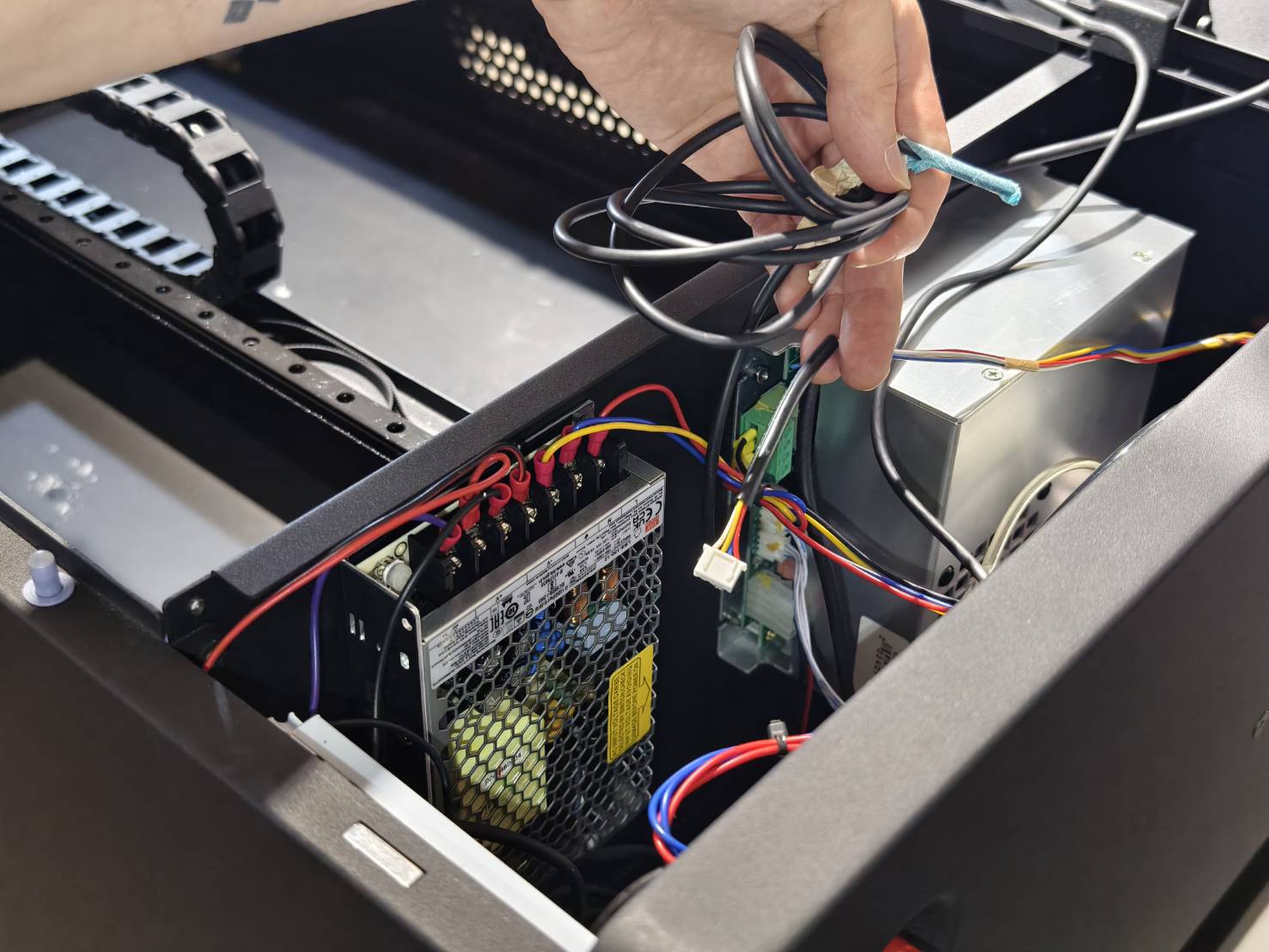

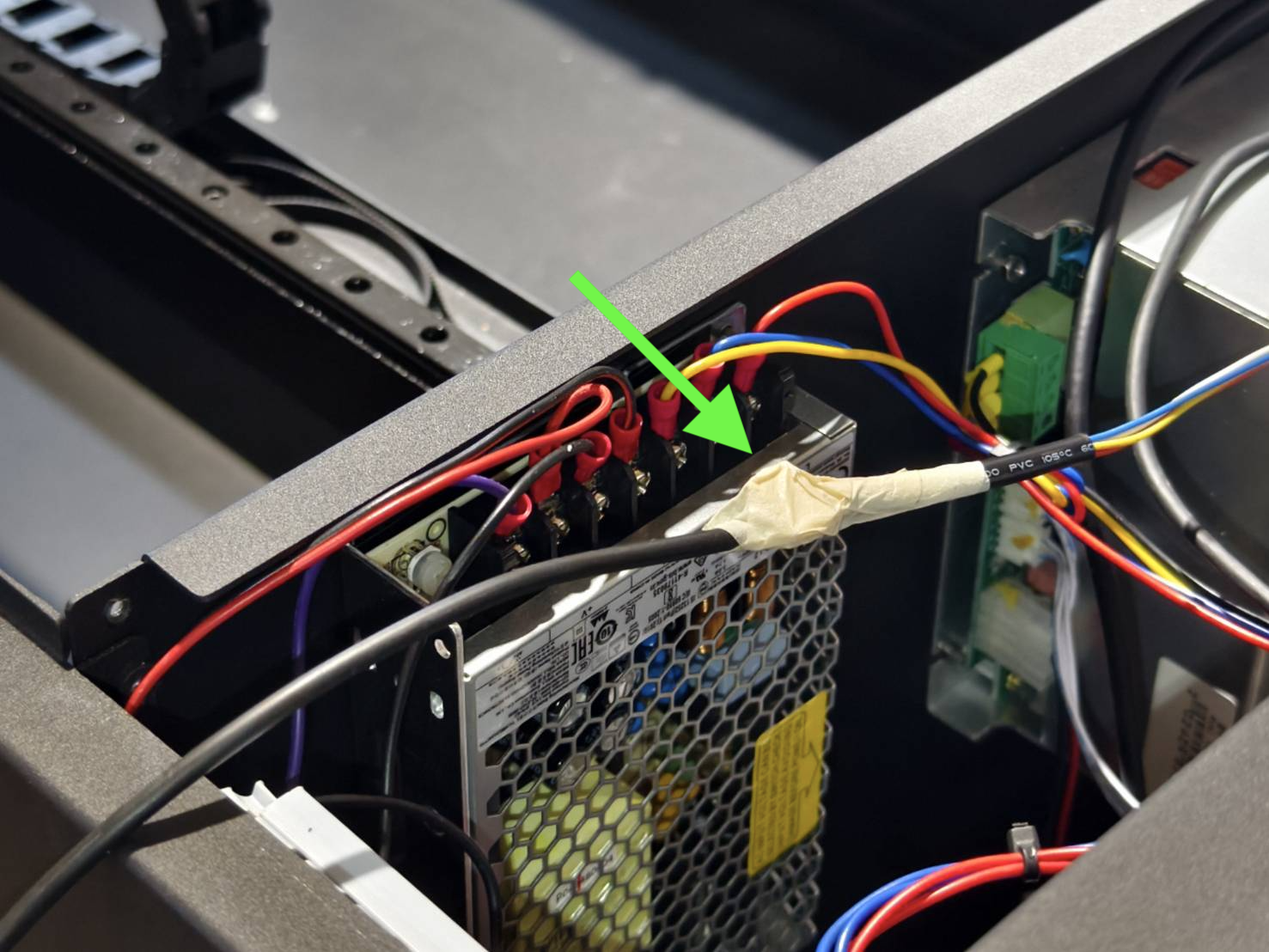

Finn den gamle motorkabelen og merk den med tape.

Trinn 10

Cut off the old motor's wires from the motor. Please try to cut the wires from as close to the old motor as possible to keep a longer length of the wires.

Trinn 11

Detach the plastic chain from the back side of the machine.

Remove the plastic cable chain. The cable chain joints can be opened using a small flat-head driver.
Twist the joints to disconnect the chain.

Trinn 12

Find the old motor cable and mark it with tape.

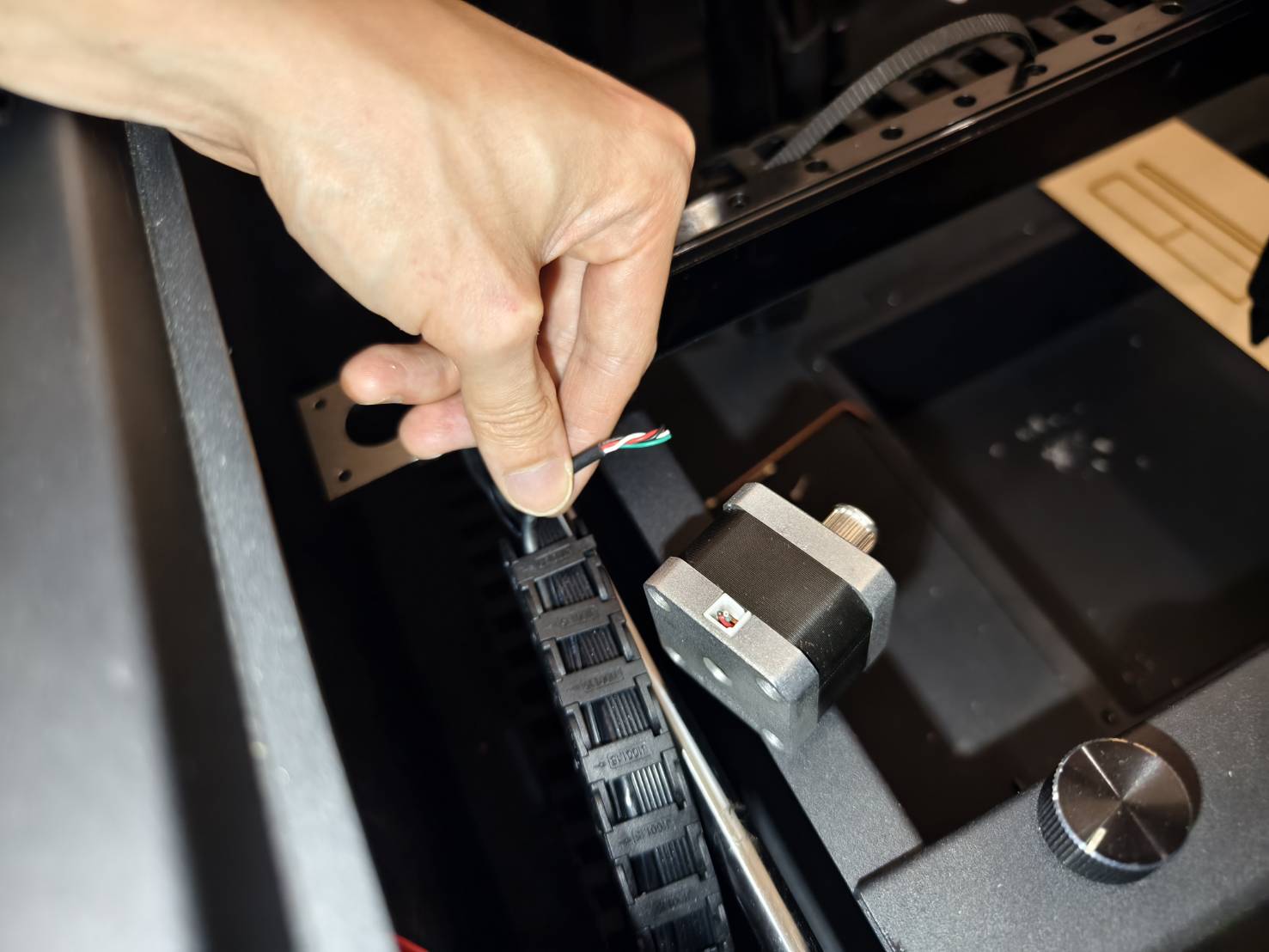

Kutt kabelen og trekk den ut mot vannpumpesiden.

Trinn 13

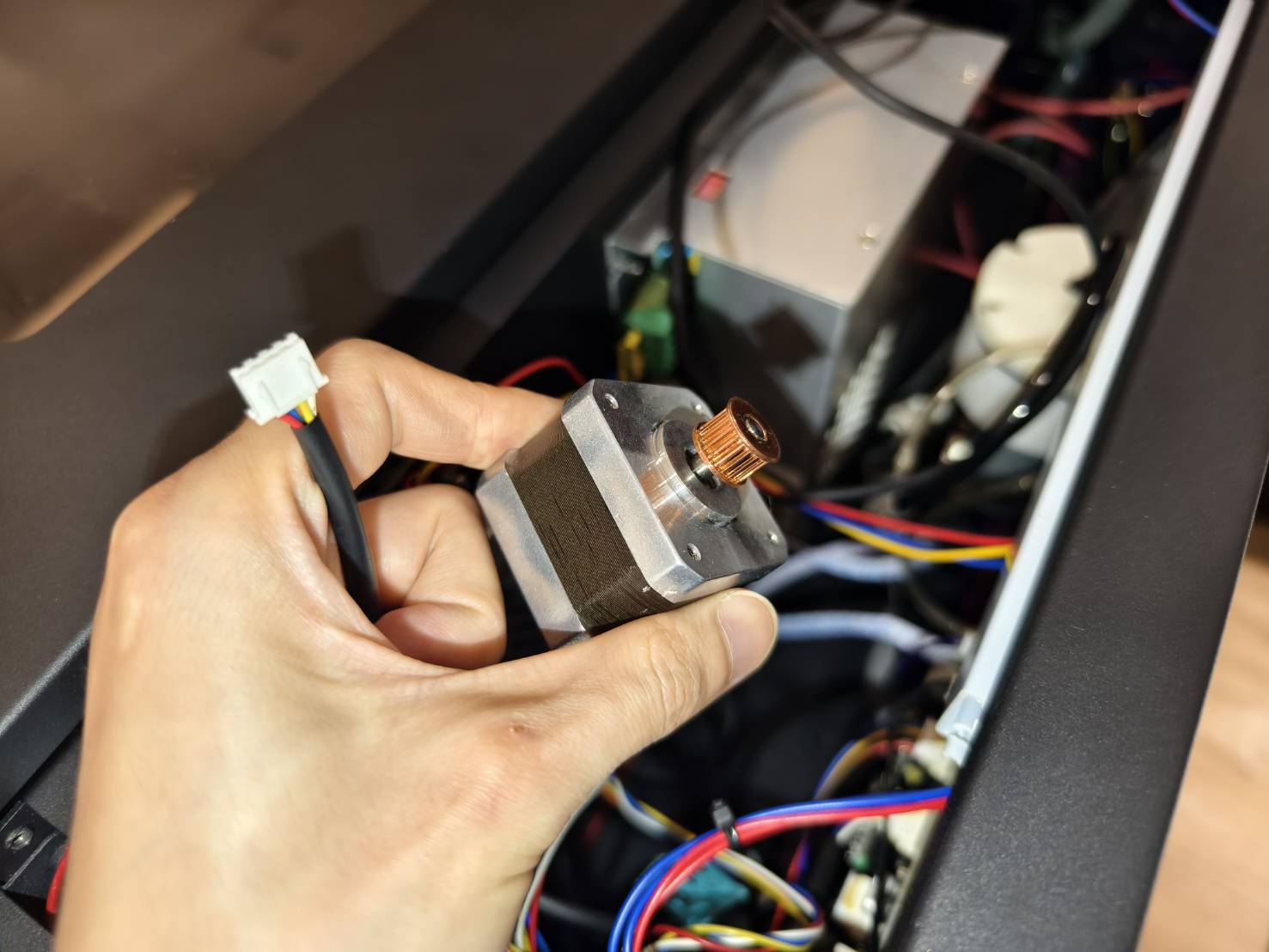

Fest den nye motoren midlertidig på maskinen.

Trinn 14 (Valgfritt)

Hvis motorledningene ikke er samlet som en kabel, kan du bruke tape for å binde dem sammen. Dette vil gjøre senere trinn enklere.

Hopp over dette trinnet hvis motoren din har en kabel, ikke separate ledninger.

Trinn 15

Før den nye motorens kontakt mot vannpumpesiden.

Trinn 16

Koble den gamle kabelen til den nye motorens kontakt ved hjelp av tape.
Test styrken på forbindelsen for å sikre at den er solid nok.

Trinn 17

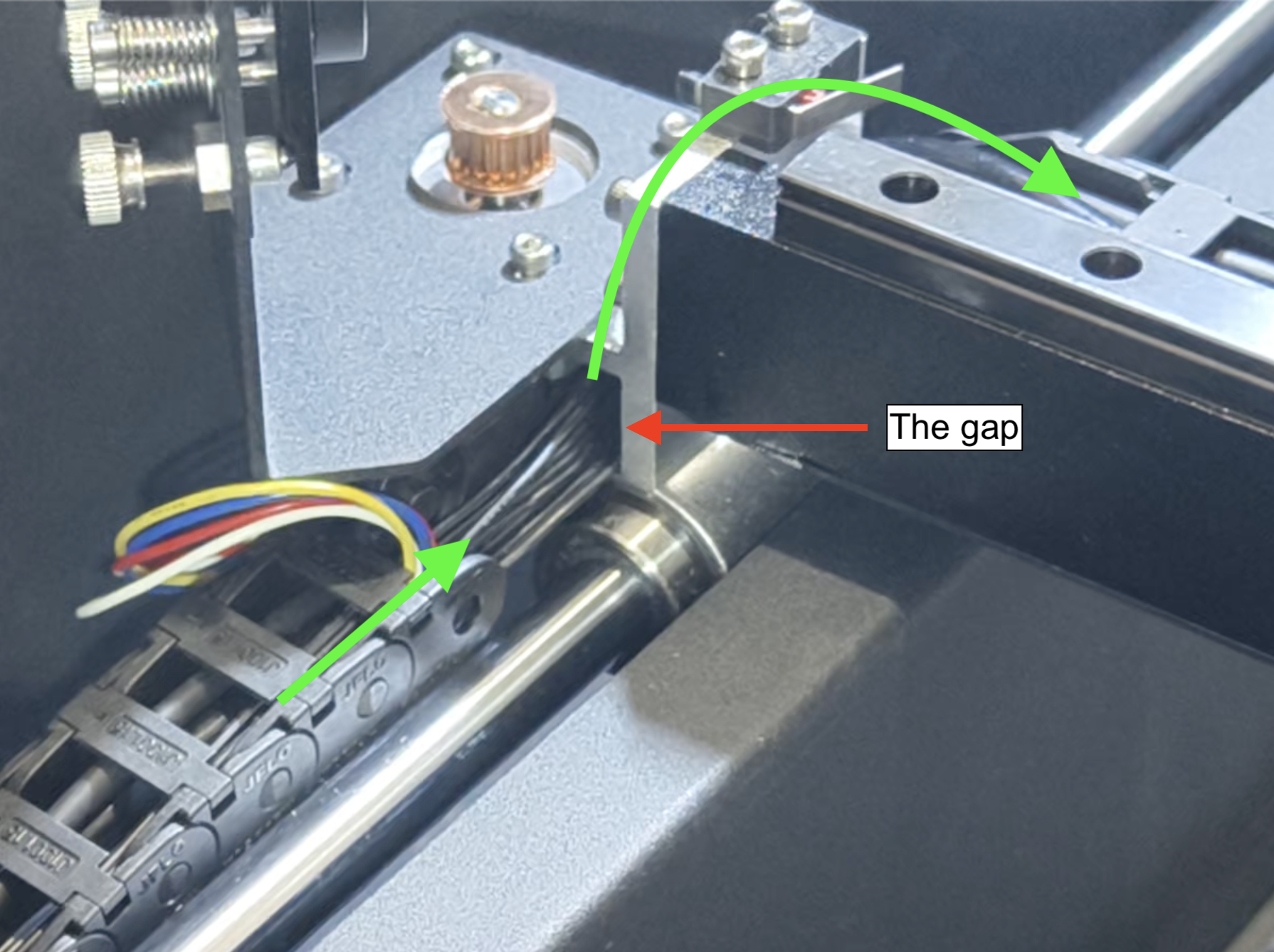

Trekk resten av kabelen til baksiden av maskinen og la en del av kabelen ligge på bunnen som vist i videoen.

Trinn 18

Monter kabelkjeden på nytt.
Merk at kabelkjeden skal vende nedover, slik at åpningen på hvert ledd peker ned.

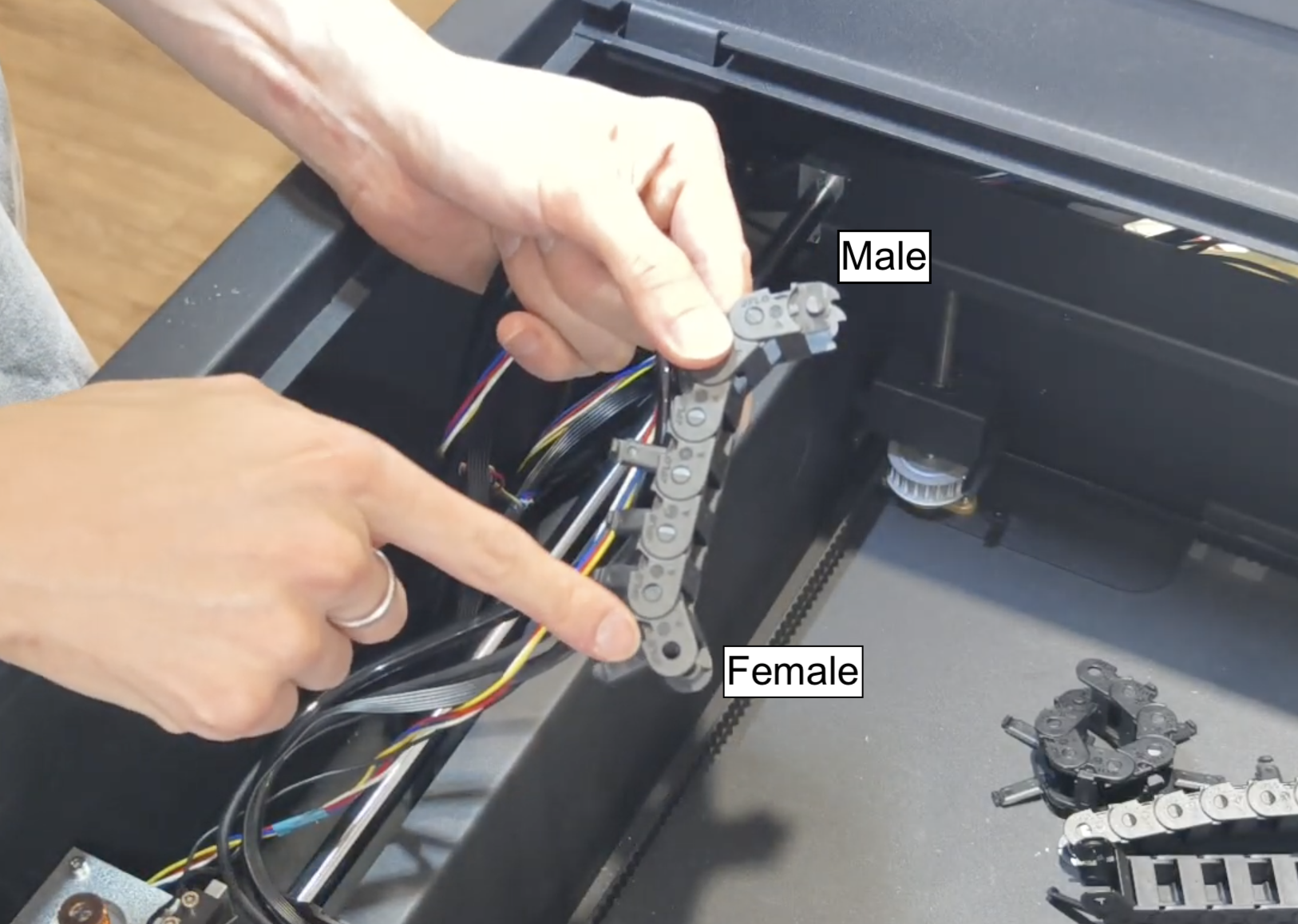

Kjeden har også en bestemt retning, der hanndelen skal gå mot baksiden av maskinen, og hunndelen mot forsiden.
