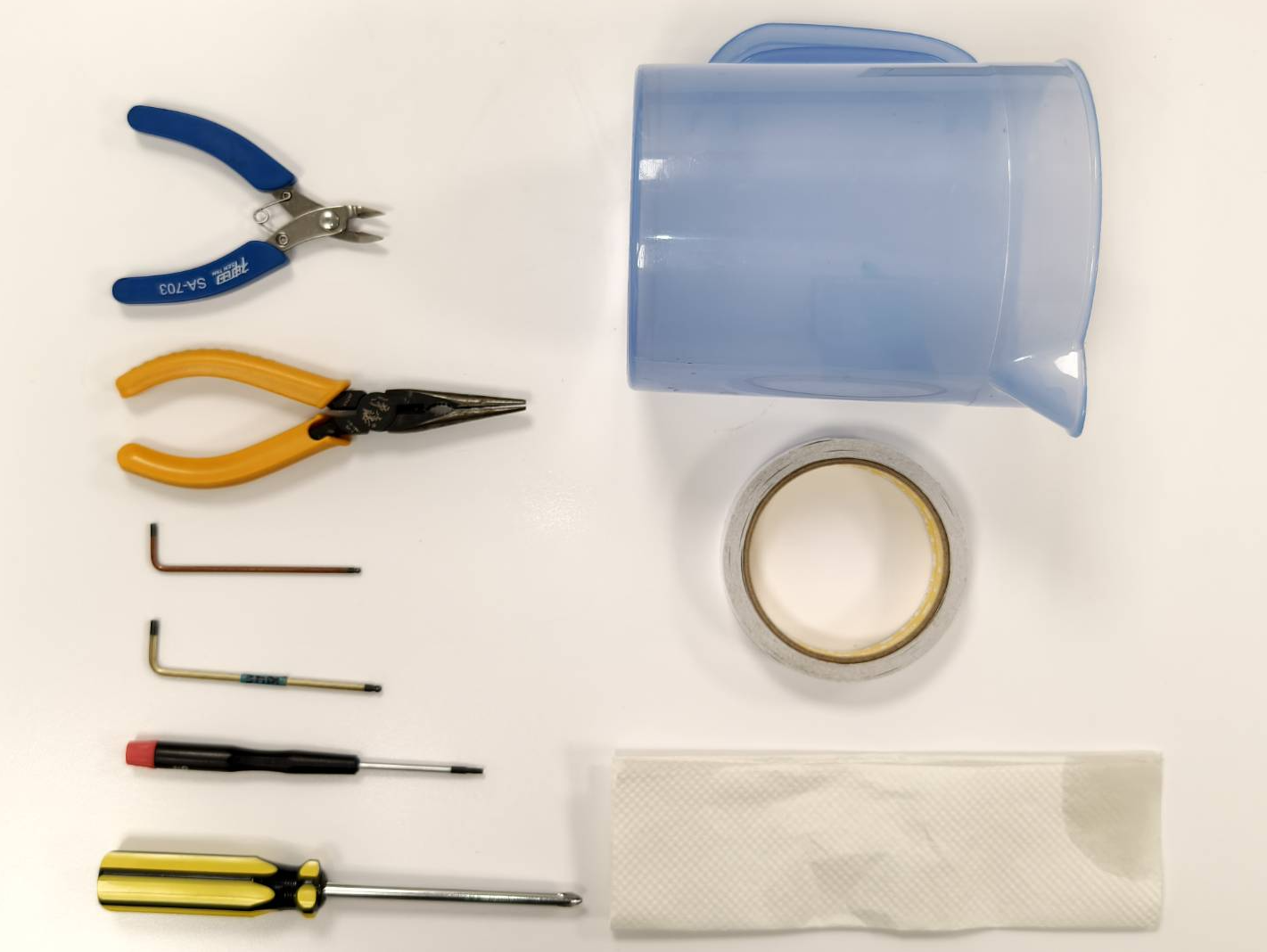

Verktøy
| 1 | Avbitertang |
| 2 | Tang |
| 3 | 2,5 mm unbrakonøkkel |
| 4 | 3 mm unbrakonøkkel |
| 5 | T8 Torx-skrutrekker |
| 6 | Stjerneskrutrekker |
| 7 | Vannbeholder (stor) |
| 8 | Dobbeltsidig tape |
| 9 | Klut eller tørkepapir |
Trinn 1
Slå av maskinen og koble fra strømledningen.
Trinn 2
Åpne vannpumpedekselet med Torx-skrutrekkeren.
Trinn 2.1
Dette er et valgfritt trinn.
Løft maskinen for å skape mer plass over og under, eller flytt maskinen til kanten av bordet.
Trinn 3
Bruk en skrutrekker for å løsne skruene på baksiden av maskinen, deretter kan bakdekselet åpnes.
Trinn 4
Klipp av de to kabelstripsene, slik at strømningssensoren kan beveges fritt.
Hvis strømningssensoren din ikke er festet, kan du hoppe over dette trinnet.
Trinn 5
Ta ut strømningssensoren for å få mer plass.
Trinn 6

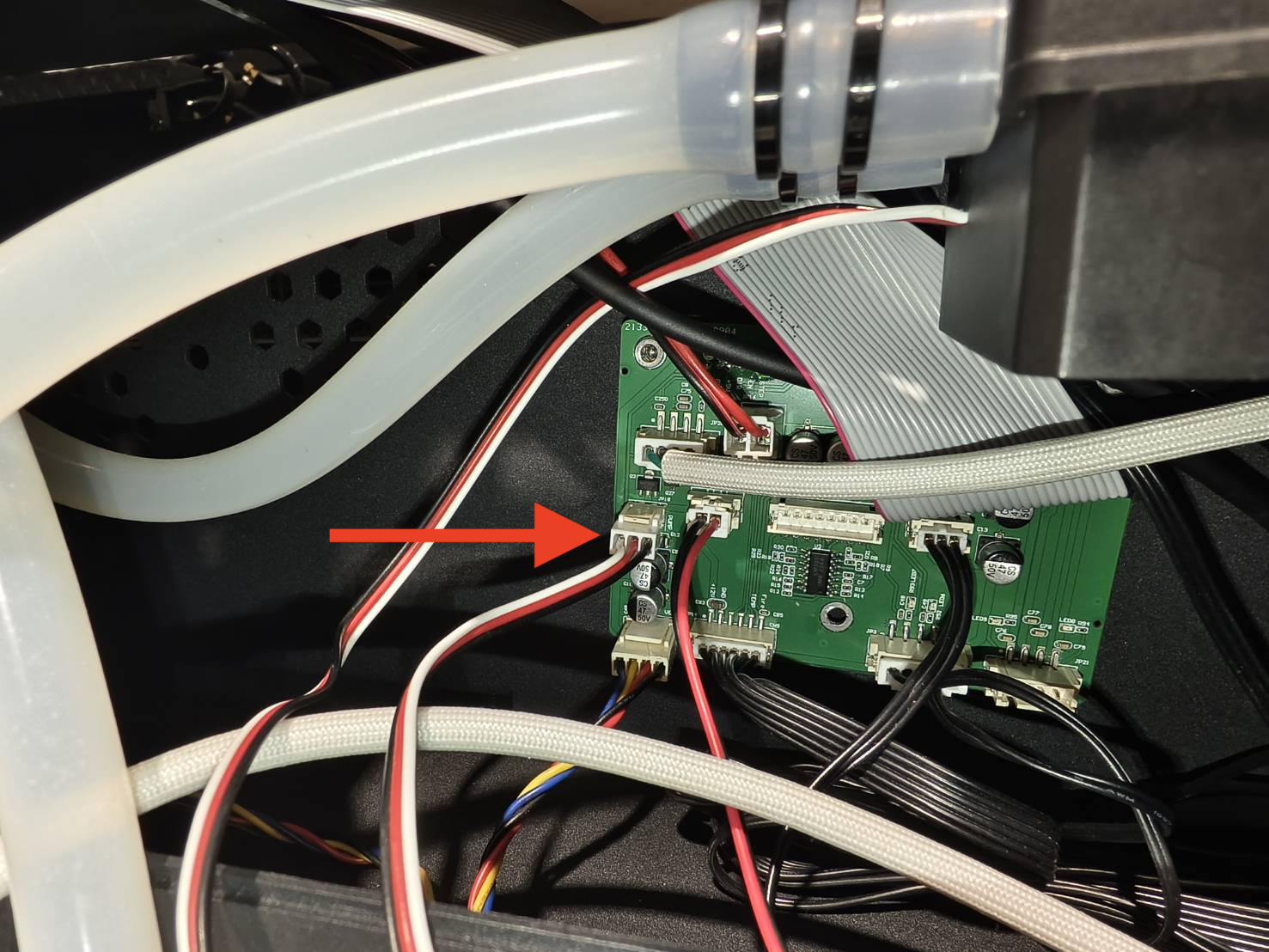

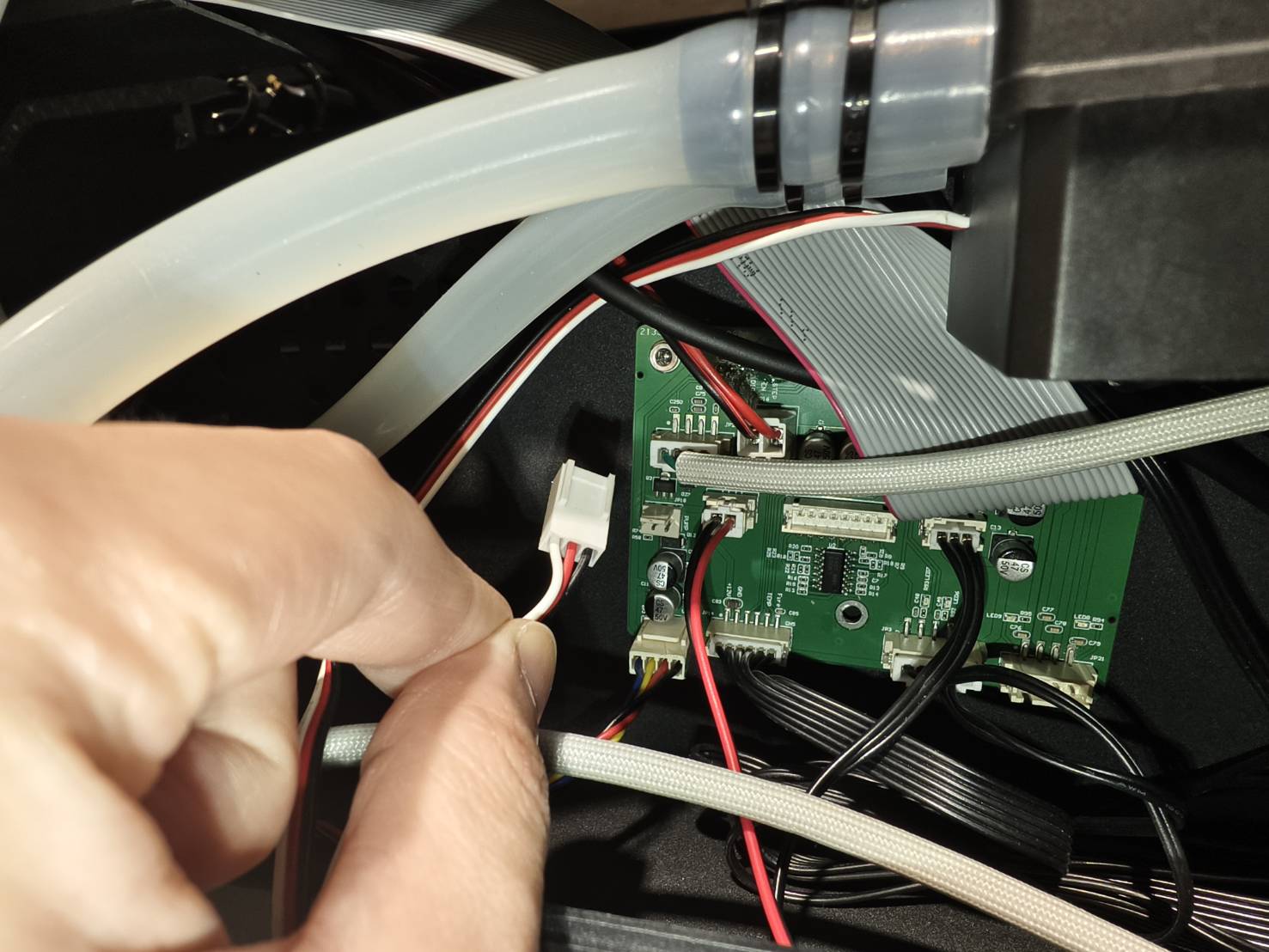

Koble fra vannpumpens kabel.
(Hvis kretskortet ditt avviker fra bildene nedenfor, vennligst se diagrammet for den nyeste konfigurasjonen.)
Trinn 7

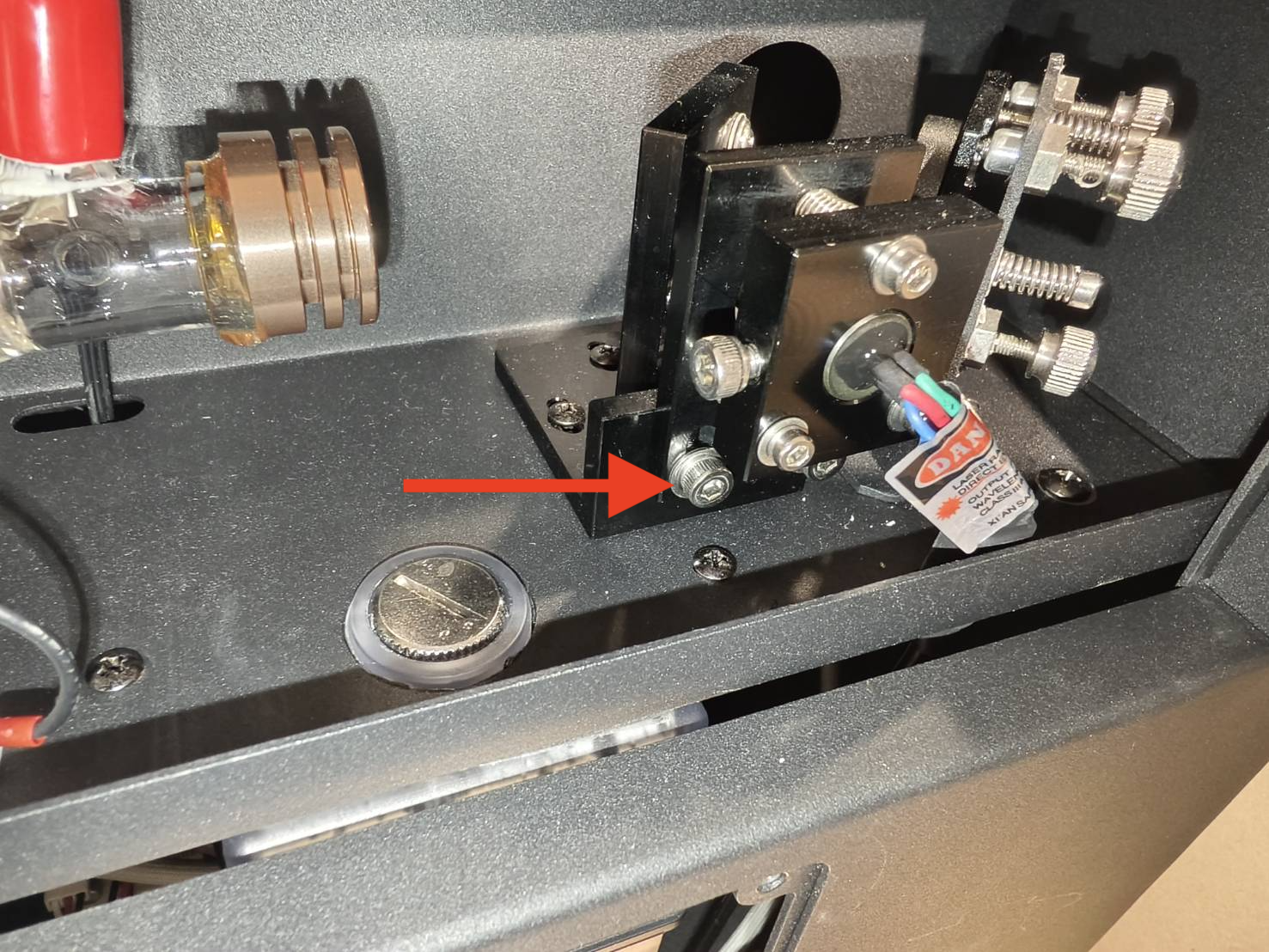

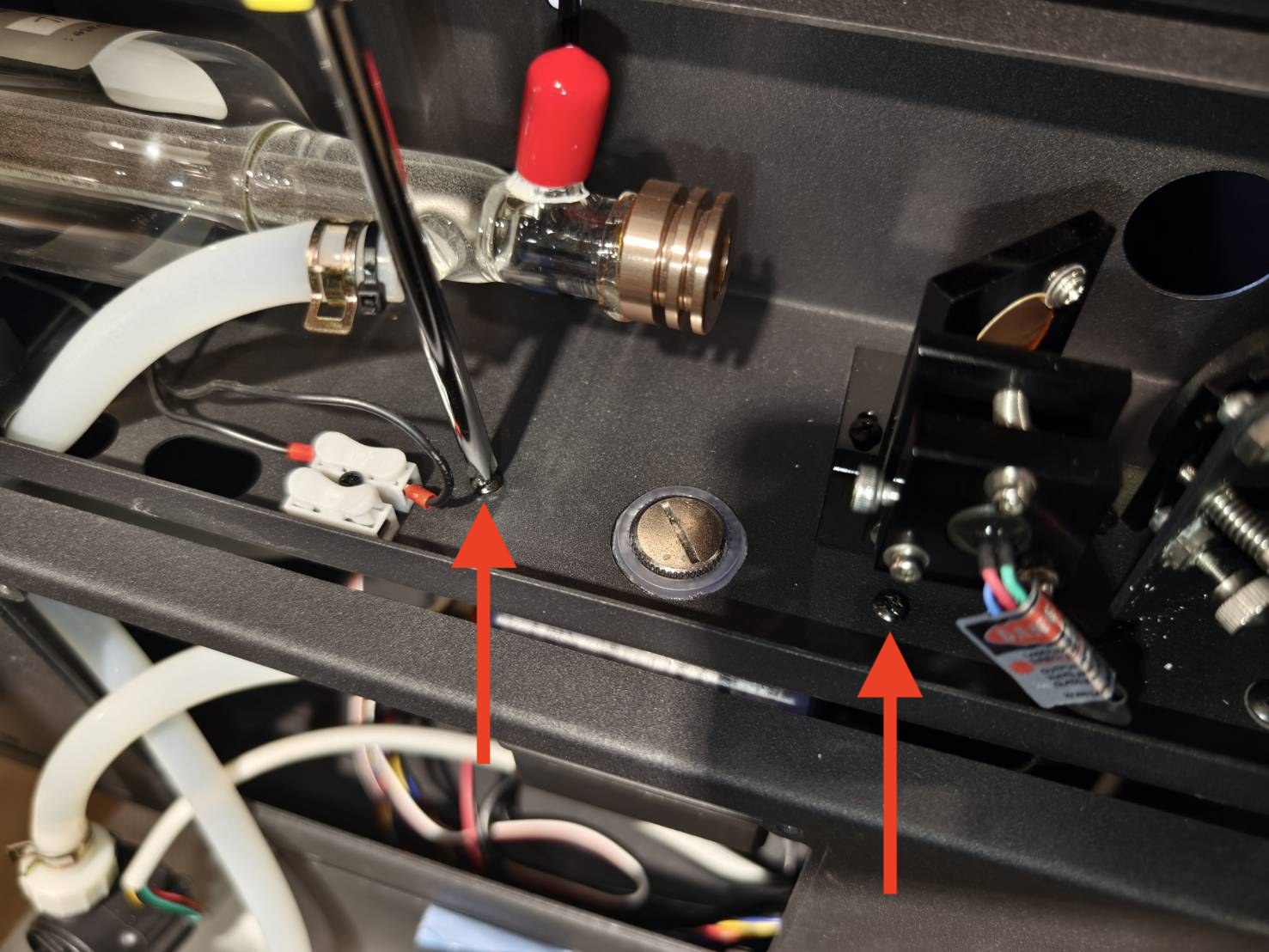

Fjern skruen til venstre for holderen til den røde laserpekeren.
Trinn 8

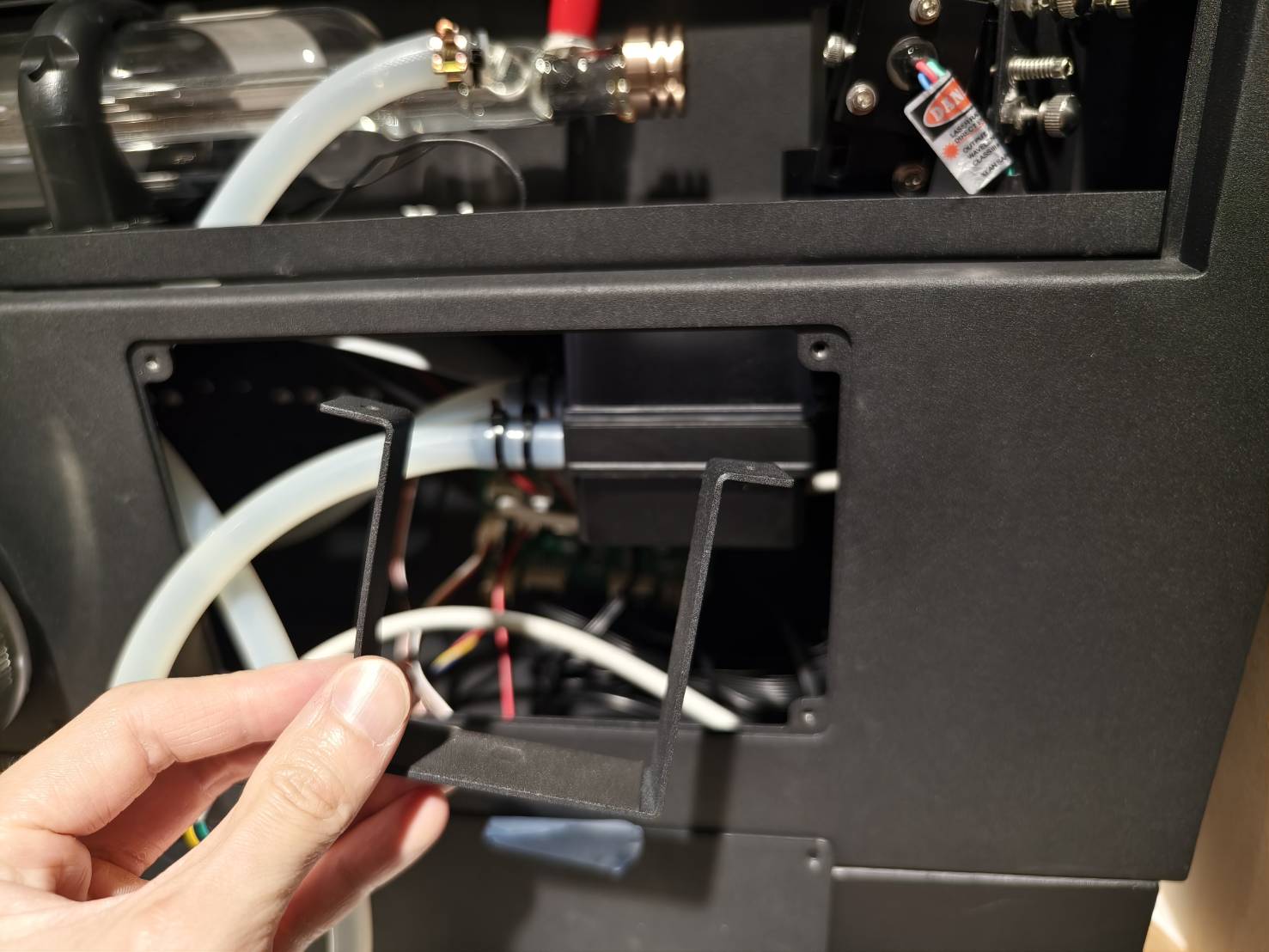

Skru ut de to skruene, og deretter kan vannpumpebraketten fjernes.
Trinn 9
- Vannpumpen kan være festet til maskinen.
Prøv å fjerne den for hånd.
(Hvis vannpumpen ble fjernet sammen med braketten, kan du hoppe over dette trinnet.)

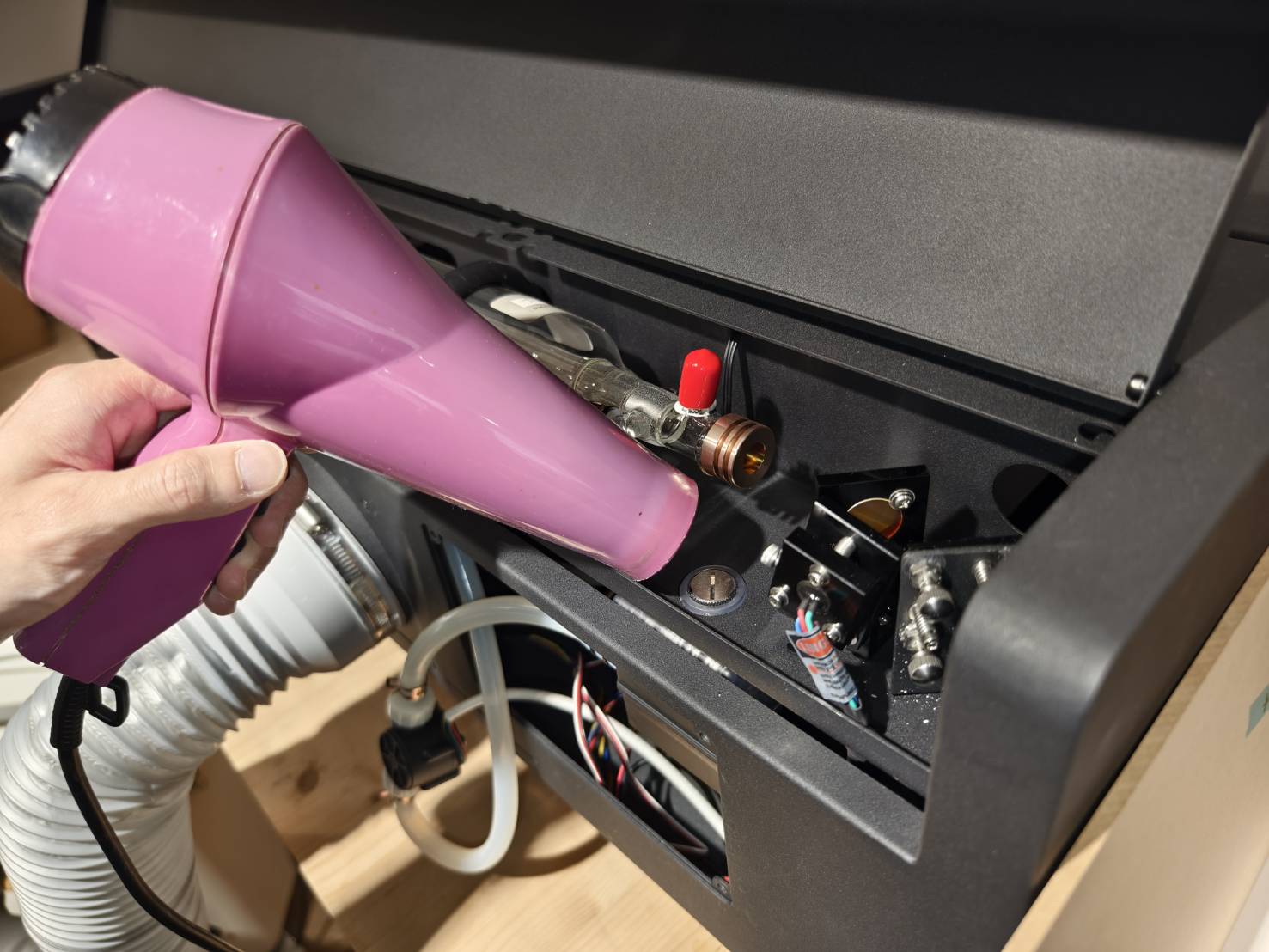

- Hvis teipen er for sterk og pumpen ikke kan fjernes, kan du bruke en hårføner for å varme den litt og gjøre det enklere.
Trinn 10
Fjern eventuelle teiprester på maskinen.
Trinn 11

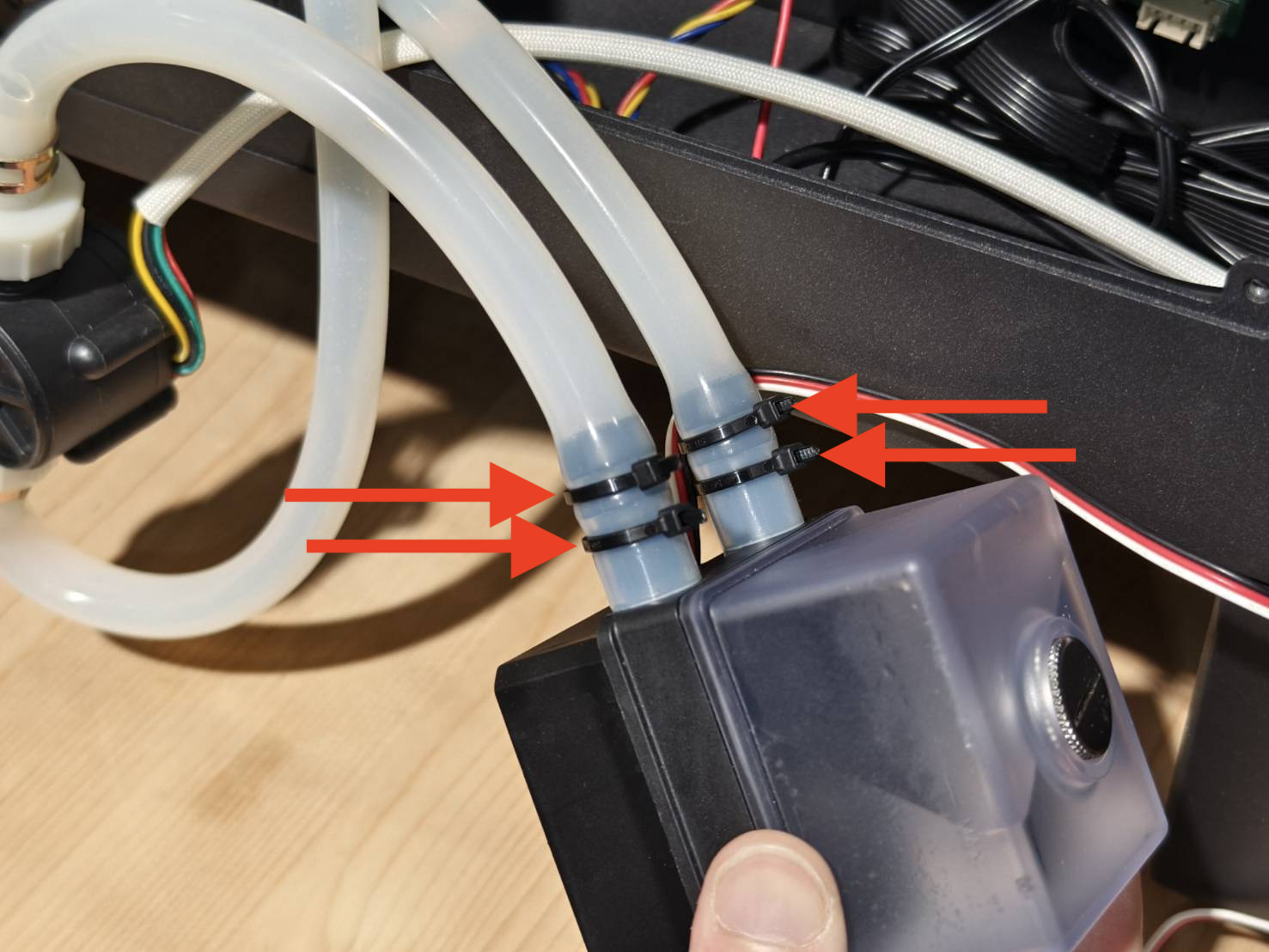

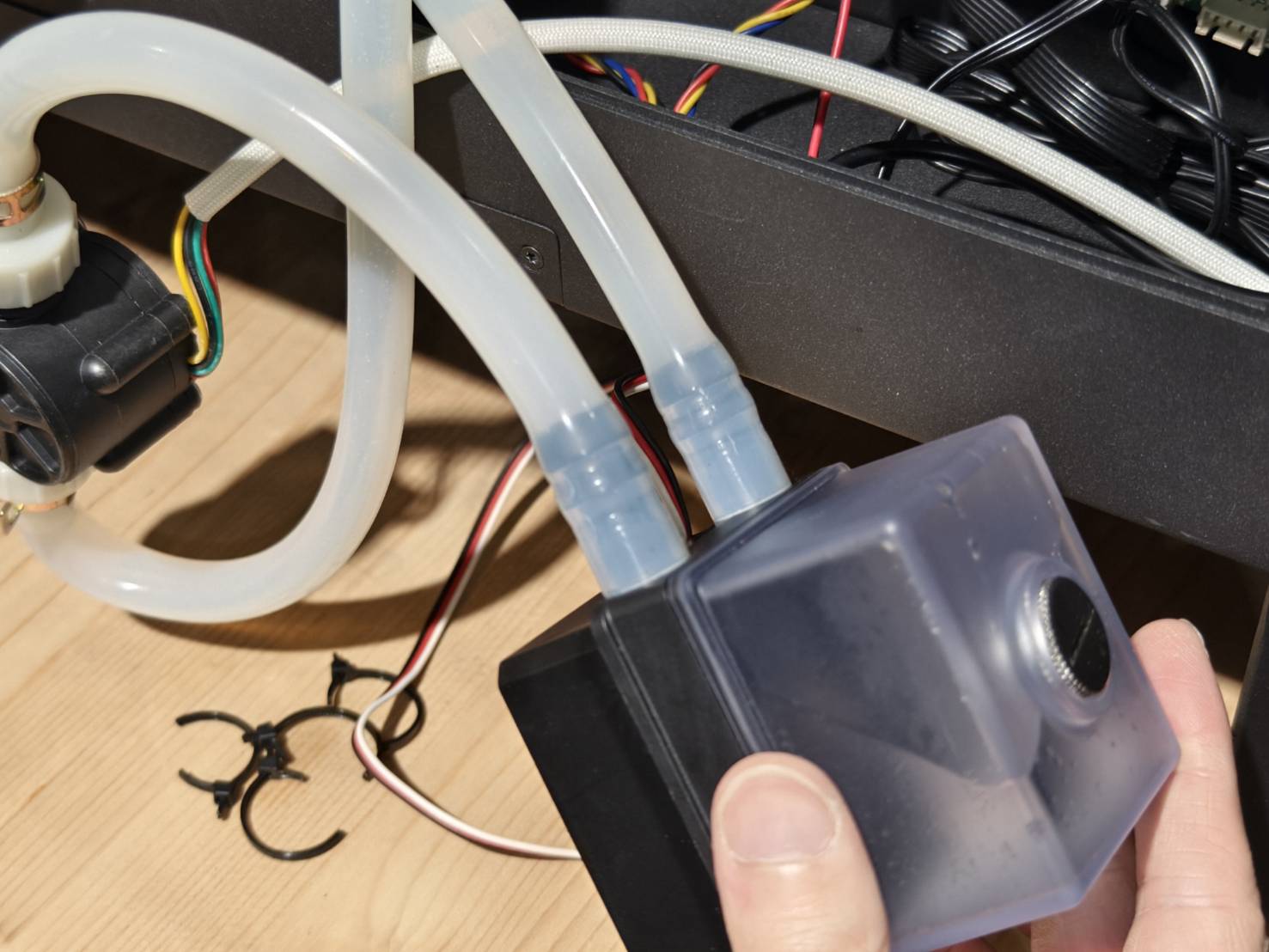

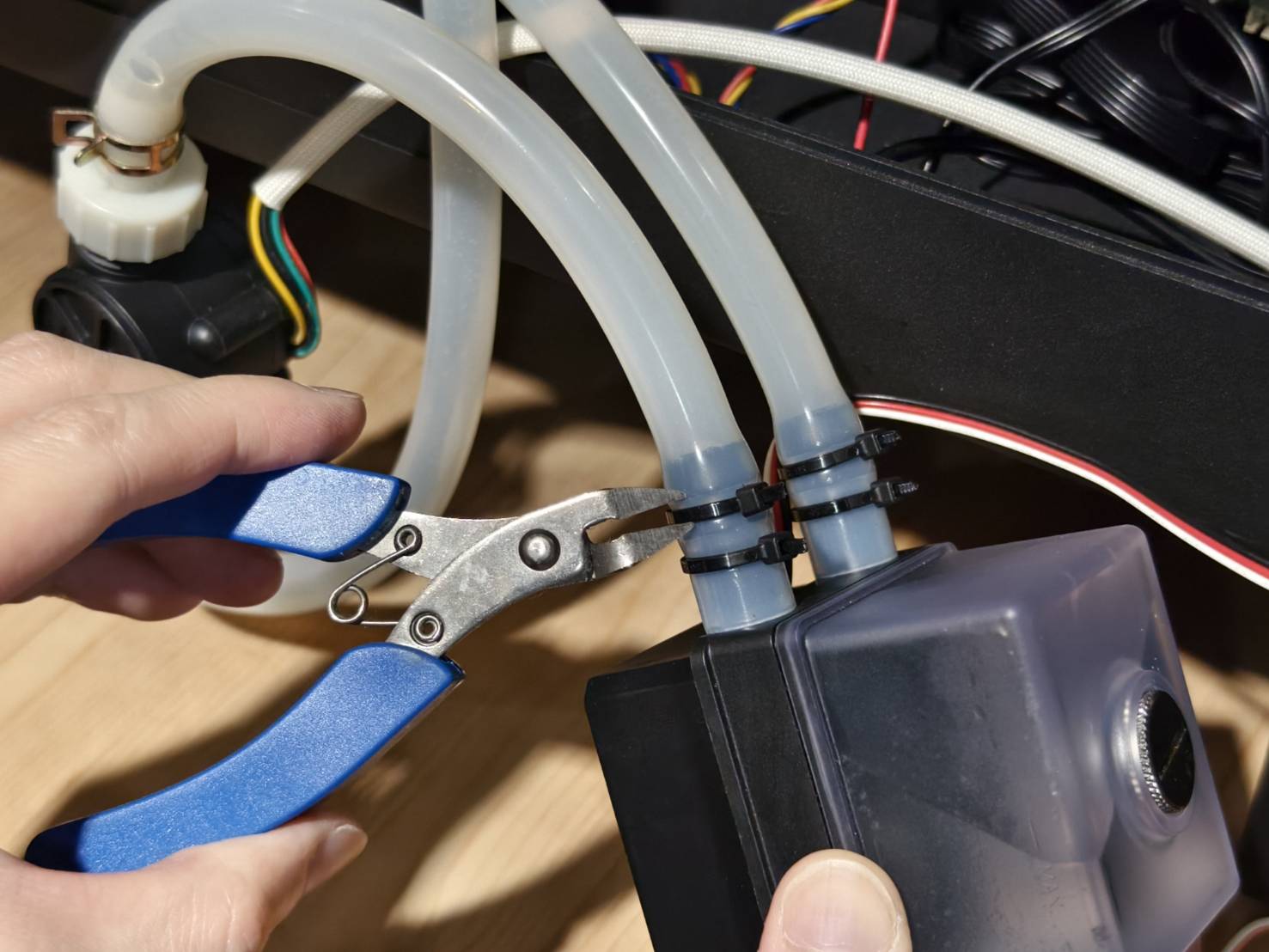

Ta ut vannpumpen og klipp av kabelbindene eller flytt slangeklemmene hvis det finnes noen.
Kabelbind
Slangeklemmer
Trinn 12

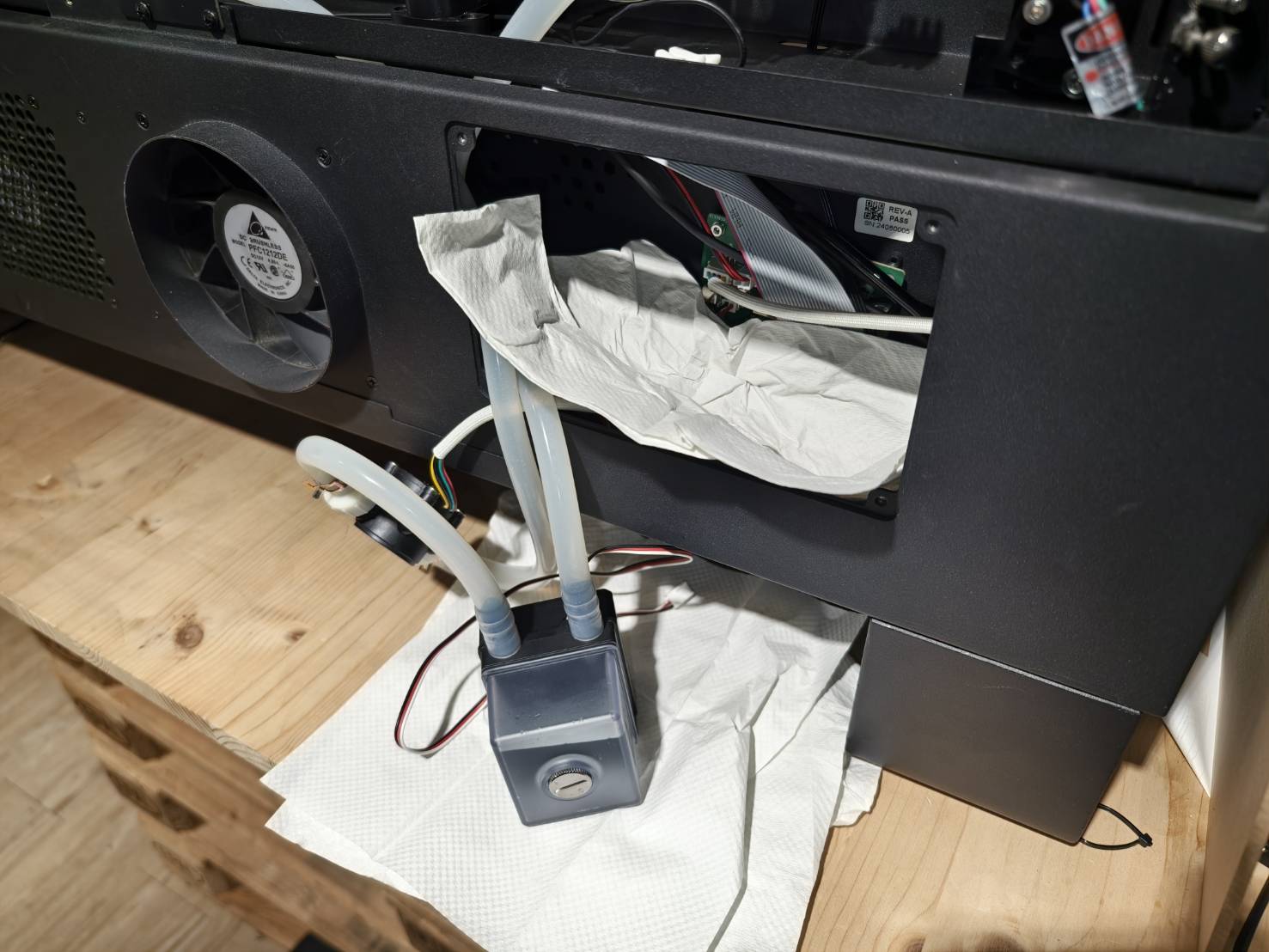

Legg noen filler eller tørkepapir i maskinen og på bordet.
Trinn 13
Koble vannslangene fra vannpumpen ved hjelp av en serviett og en tang.
Formålet med å bruke servietter er å forhindre at vannslangen skades eller ødelegges.
(Utfør denne handlingen i en beholder, da vannet vil lekke ut umiddelbart når en vannslange kobles fra.)
Trinn 14
Koble vannslangene til den nye vannpumpen.

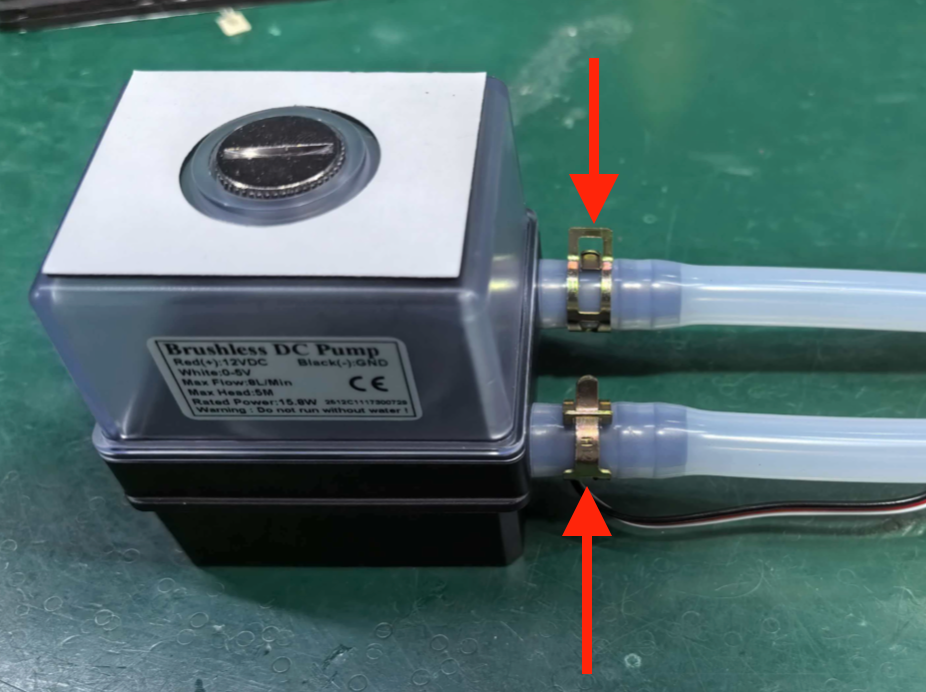

Hvis maskinen din har slangeklemmer, vennligst flytt dem til vanninnløpet og vannuttaket på vannpumpen.
Hvis ikke, vennligst gå til Steg 14.1.
Trinn 14.1 (Valgfritt trinn)
Hvis kabelbånd er tilgjengelige, fest vannslangene som vist i videoen.
Hvis ikke tilgjengelig, hopp over dette trinnet.
Trinn 15
Monter den nye vannpumpen sammen med braketten.
Braketten er retningsbestemt. Se videoen nedenfor for referanse.
Trinn 16

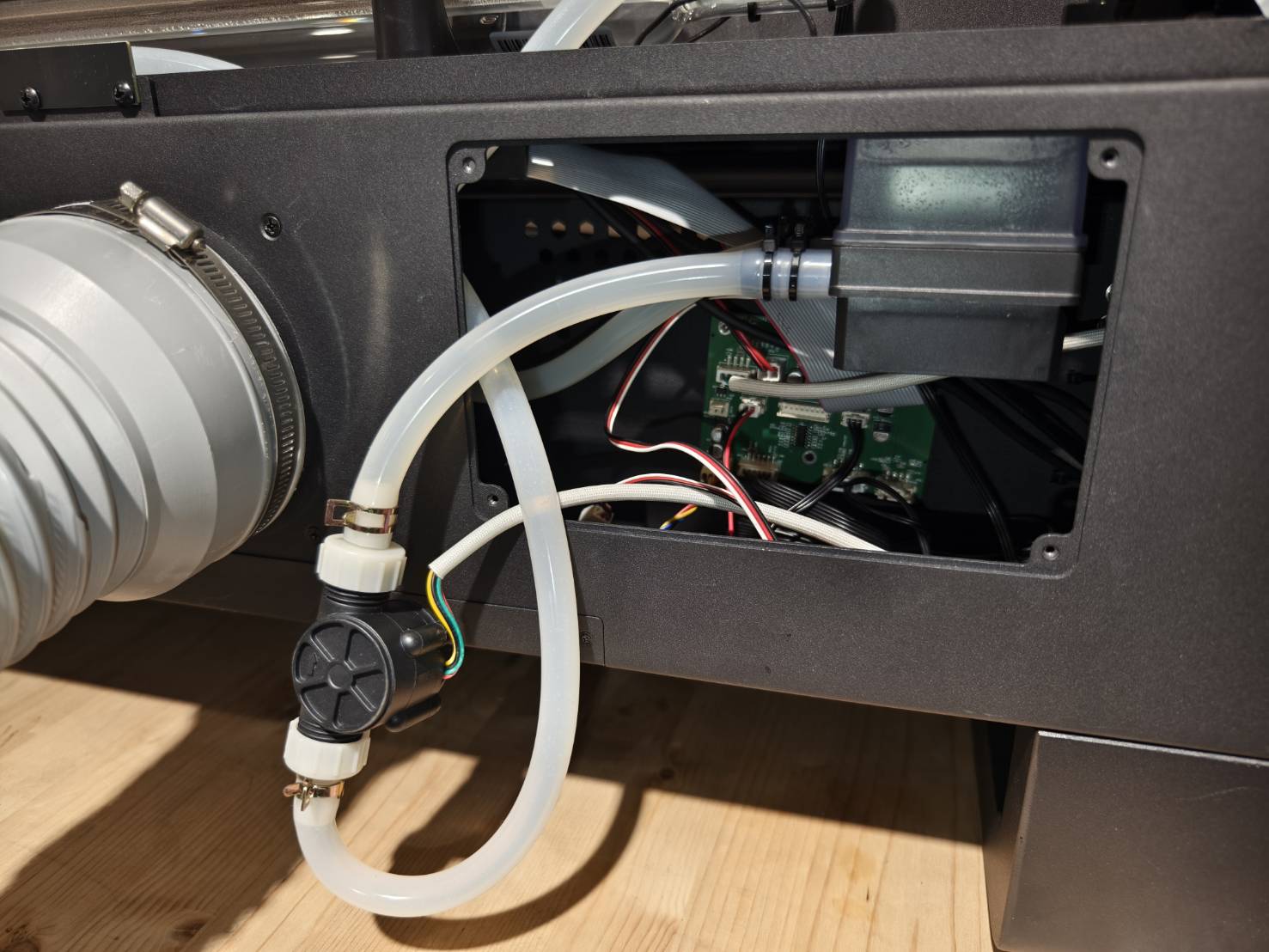

Sett strømningssensoren tilbake i maskinen og koble vannpumpens kabel til kretskortet.
Trinn 17

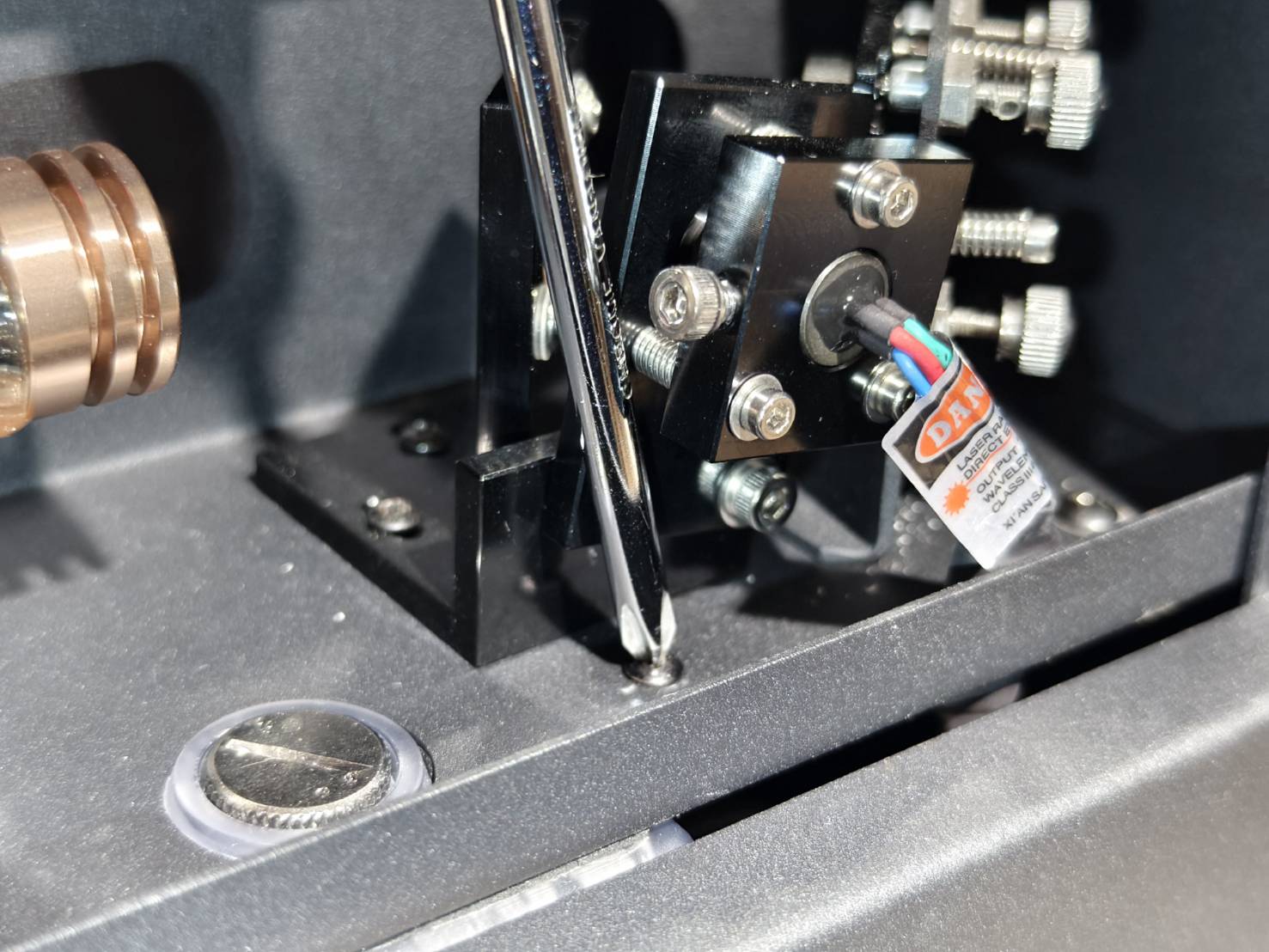

Skru fast skruen til holderen for den røde laserpekeren.
Trinn 18
Se veiledningen nedenfor for å fylle på vann.
Utskifting av kjølevæske
Trinn 19
- Utfør en strømningshastighettest for å se om verdien er normal, som indikerer 3L/min eller høyere.
(Maskinpanel > Maskin > Maskinvareinnstillinger > Strømningshastighettest)
- Hvis verdien er under 3L/min, se feilsøkingsveiledningen nedenfor.
#900 Kjøler av/Feil i kjølesystemet
Trinn 20

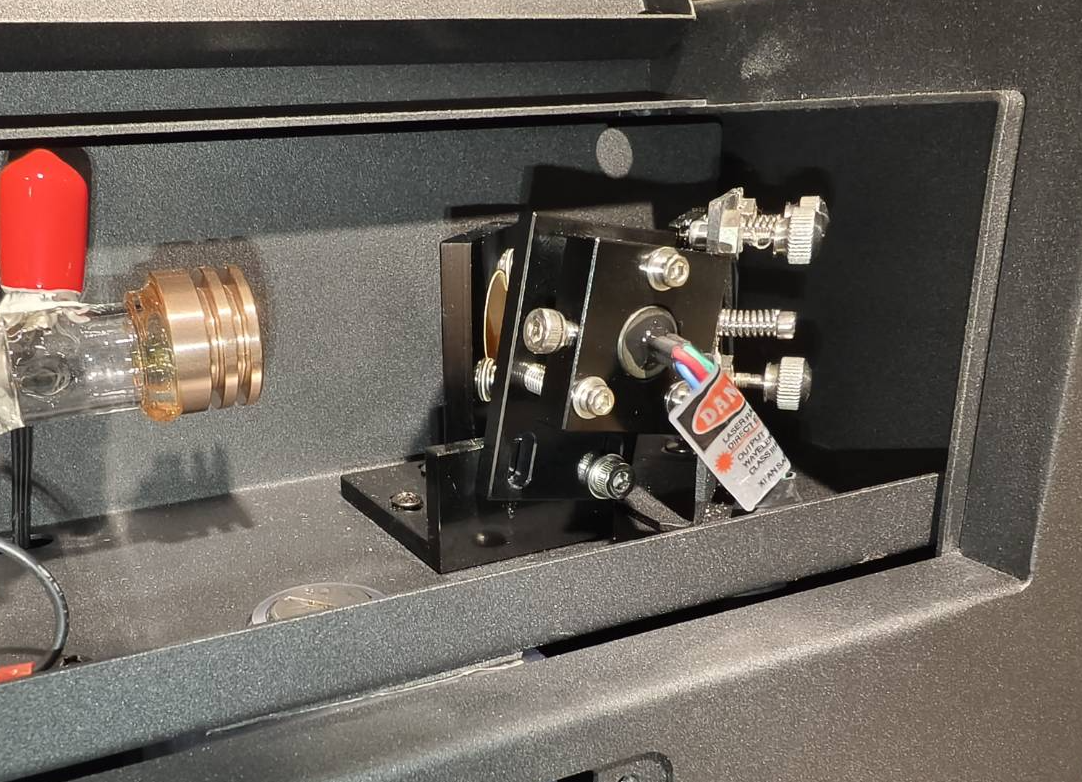

Ettersom holderen for den røde laserpekeren ble flyttet, kontroller om den røde laserprikken og brennmerket overlapper.
Dette trinnet kontrollerer om banene til den røde laseren og den faktiske CO2-laseren samsvarer og er justert.

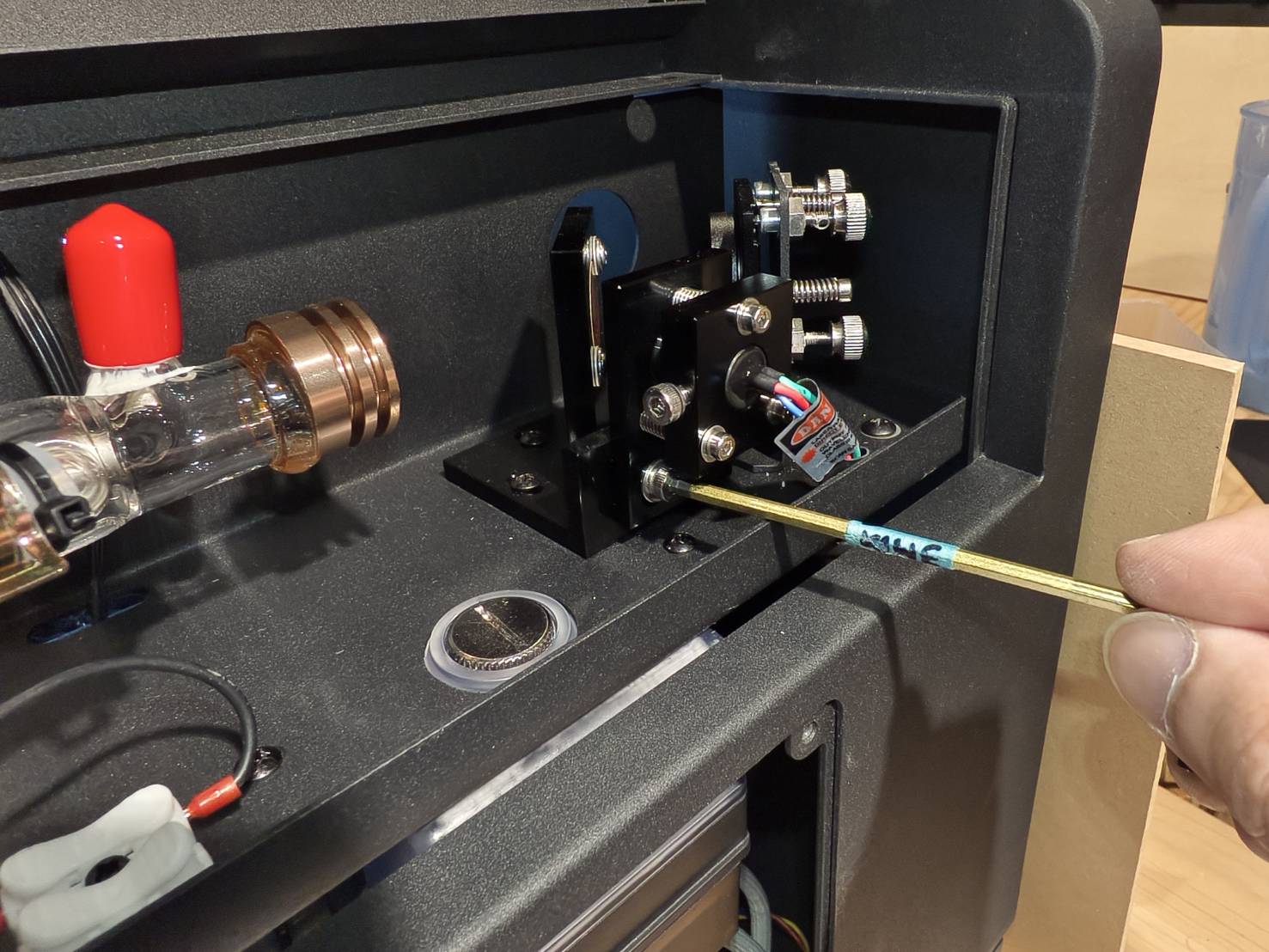

Hvis de ikke er på linje, juster den røde lysemitteren med en 2,5 mm unbrakonøkkel.
| ||||||||
|
Trinn 21
Lukk bakdekselet og skru det fast.
Trinn 22
Monter platen på nytt.
#END
