Beambox II - Utskifting av strømningssensor

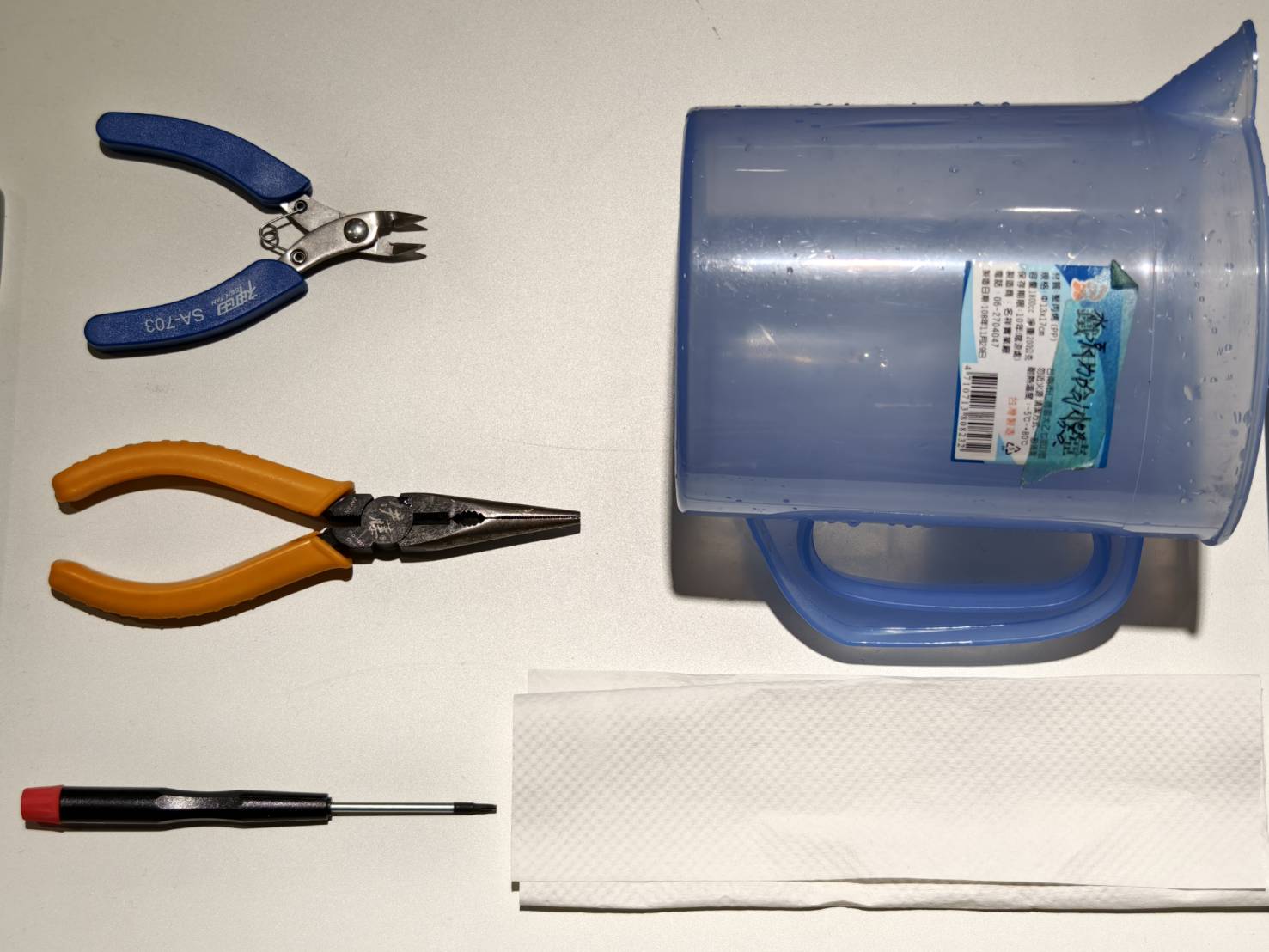

Verktøy

Trinn 1

Slå av maskinen og koble fra strømledningen.

Trinn 2

Åpne dekselet til vannpumpen med Torx-skrutrekkeren.

Trinn 2.1

Dette er et valgfritt trinn.
Løft maskinen for å skape mer plass over og under, eller flytt maskinen til kanten av bordet.

Trinn 3

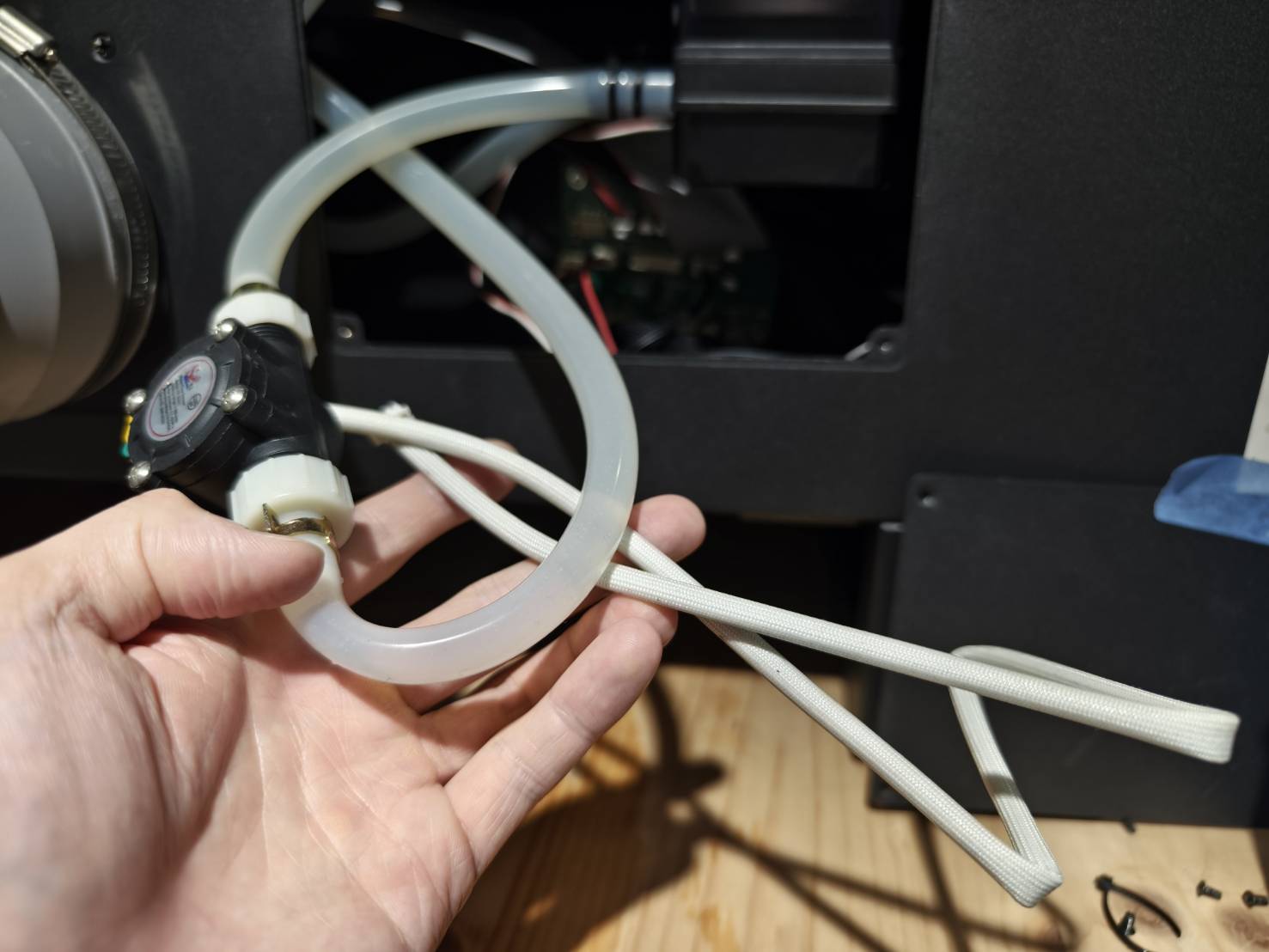

Klipp av de to kabelbinderne, slik at strømningssensoren kan beveges fritt.
Hvis strømningssensoren ikke er festet, kan du hoppe over dette trinnet.

Trinn 4

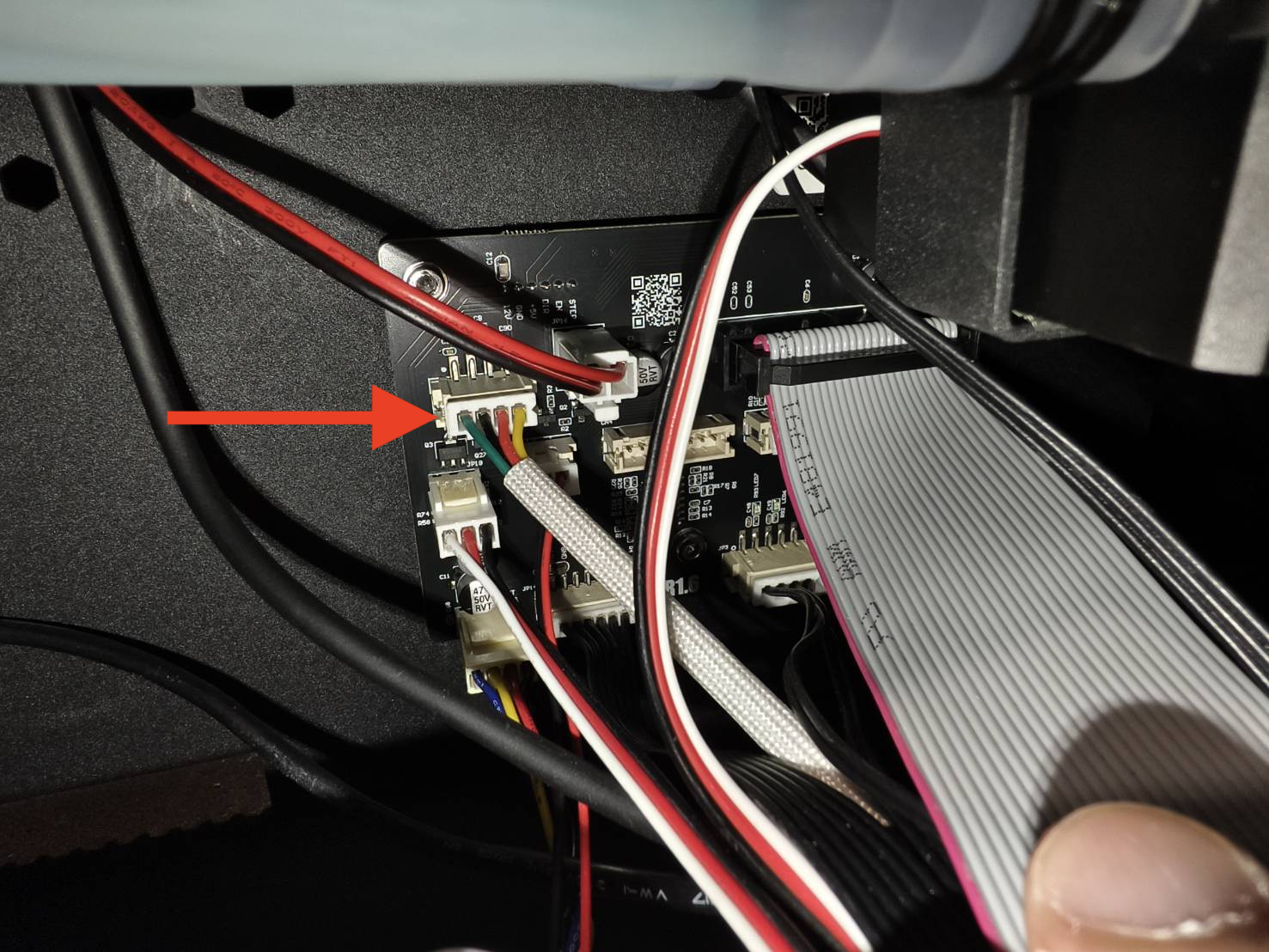

Koble fra kabelen til strømningssensoren.
(Hvis kretskortet ditt avviker fra bildene nedenfor, vennligst se diagrammet for den nyeste konfigurasjonen.)

Trinn 5

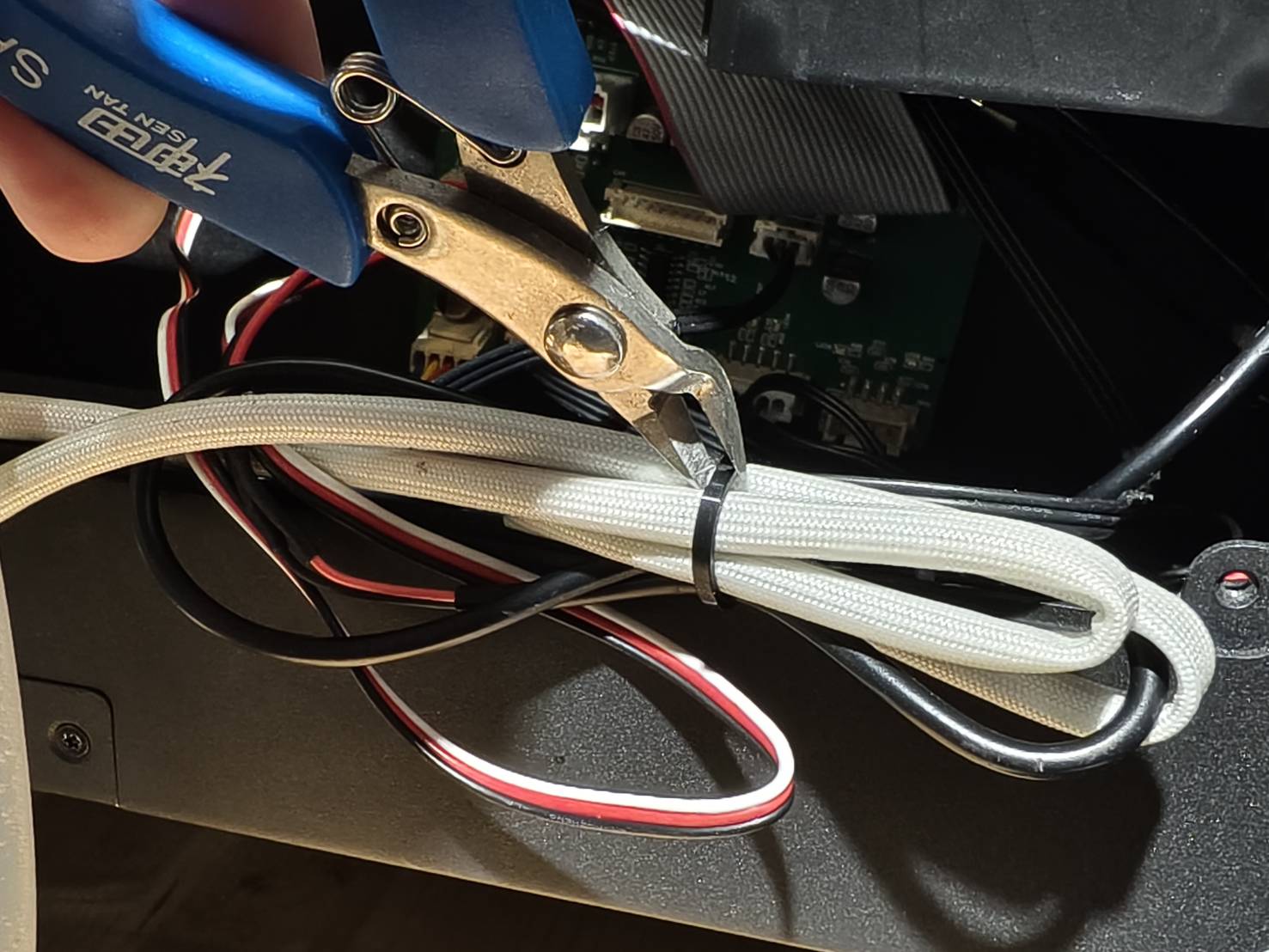

Klipp av kabelbinderen hvis strømningssensorens kabel er bundet sammen med andre kabler.
Hvis ikke, hopp over dette trinnet.

Trinn 6

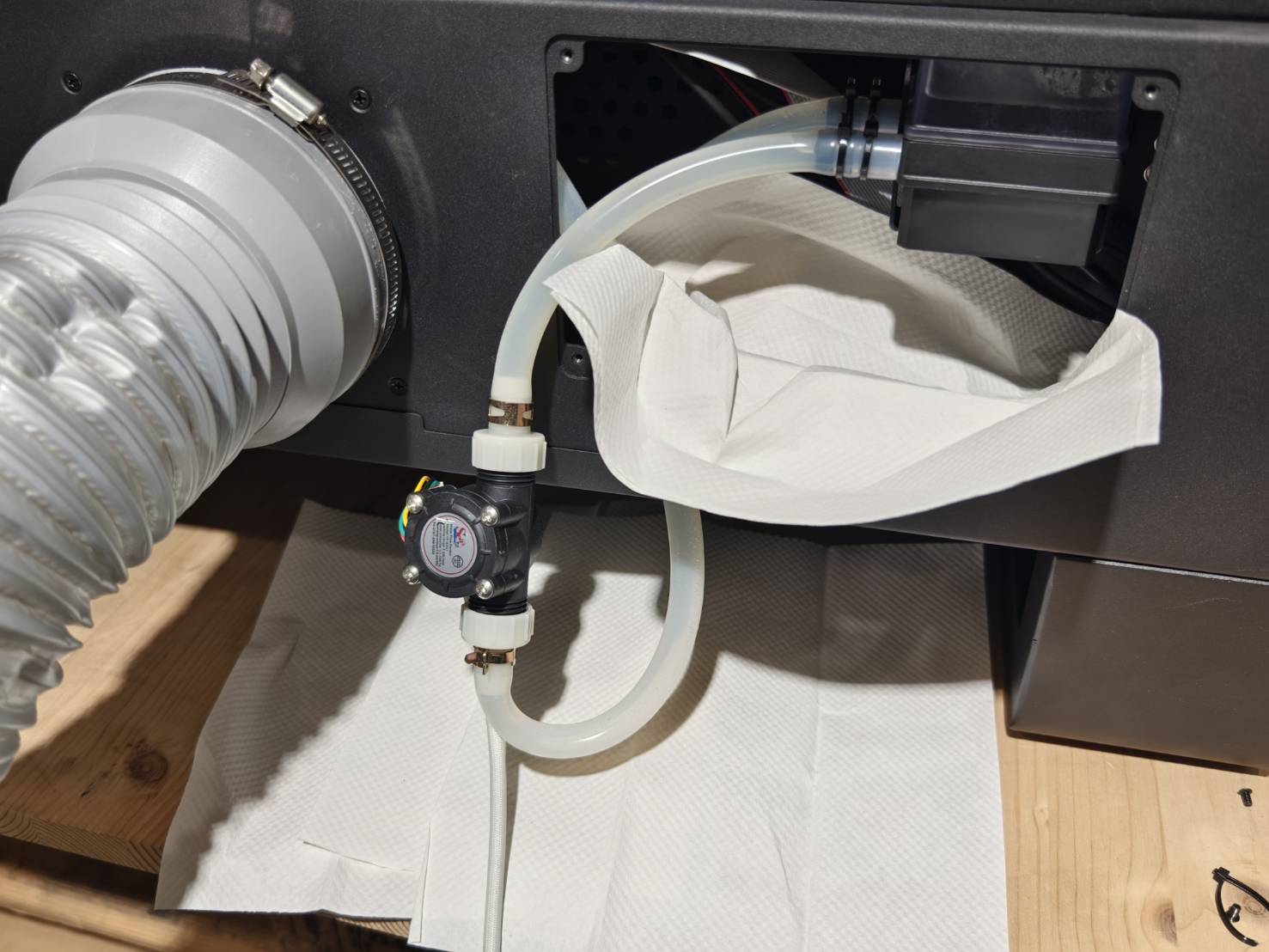

Plasser en klut eller papirhåndklær under strømningssensoren, og legg også noen på bordet.

Trinn 7

Plasser vannbeholderen under strømningssensoren.
Flytt metallklemmene til siden for å koble fra begge vannslangene fra strømningssensoren.
(Vær oppmerksom på at det vil lekke vann når du kobler fra slangen. Sørg for at du gjør dette over vannbeholderen.)

Trinn 8

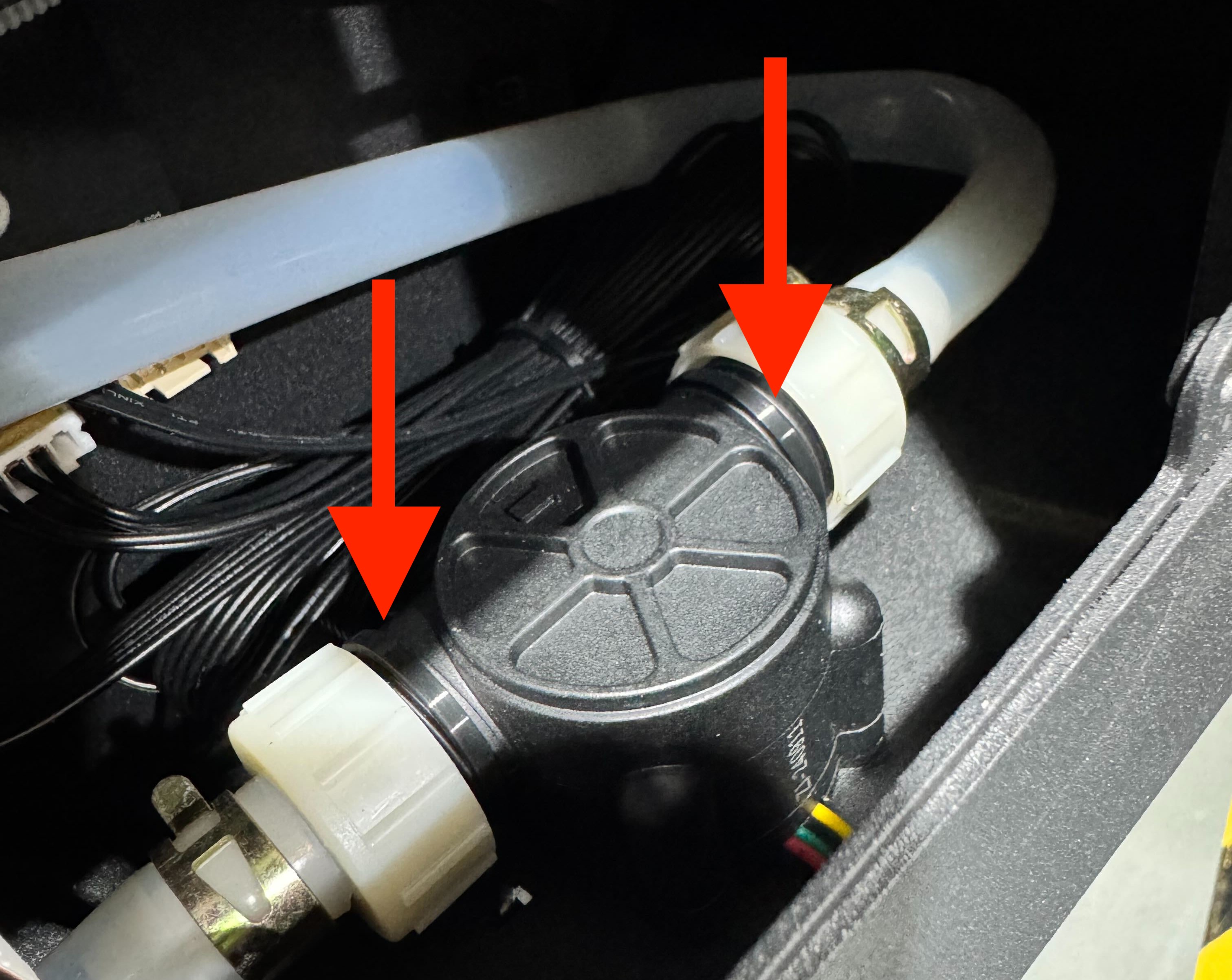

• Fjern begge koblingene fra strømningssensoren.

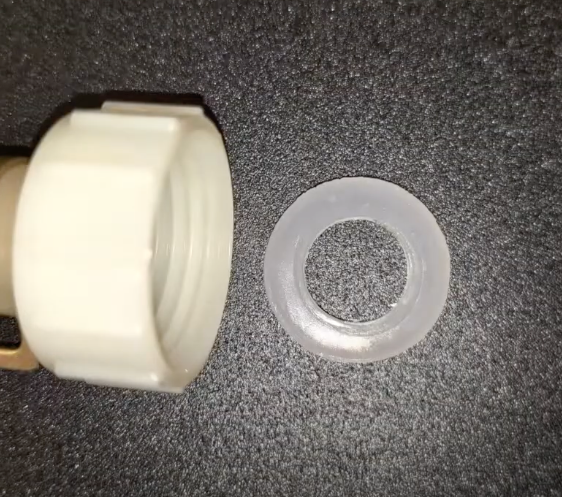

• Det er en gummipakning inne i koblingen. Sørg for at den ikke blir borte når du fjerner koblingene.


Trinn 9

Monter koblingene på den nye strømningssensoren. Forsikre deg om at gummipakningene er på plass.

Trinn 10

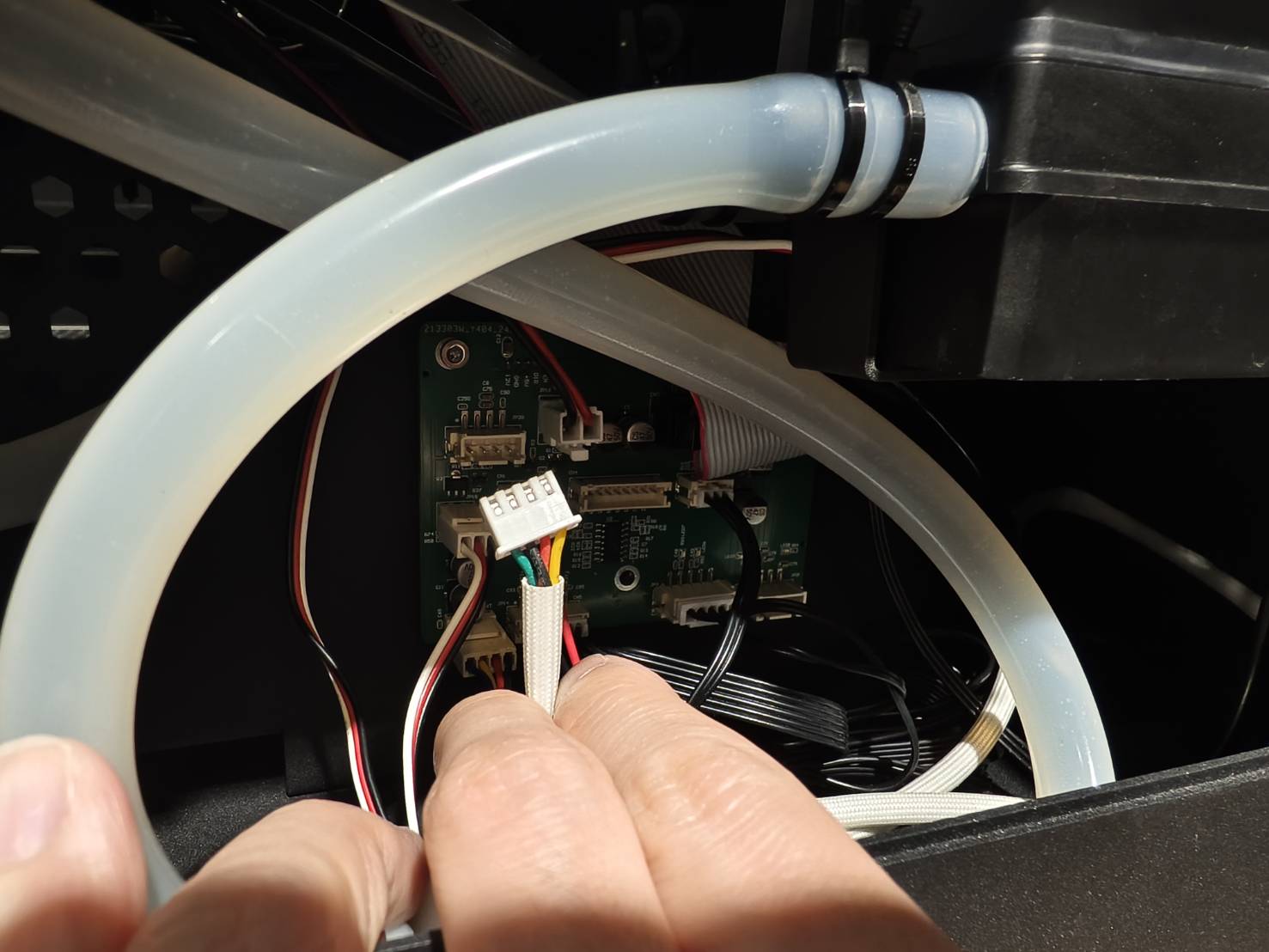

Koble til kabelen på den nye strømningssensoren og plasser den inne i maskinen.

Trinn 11 (Valgfritt)

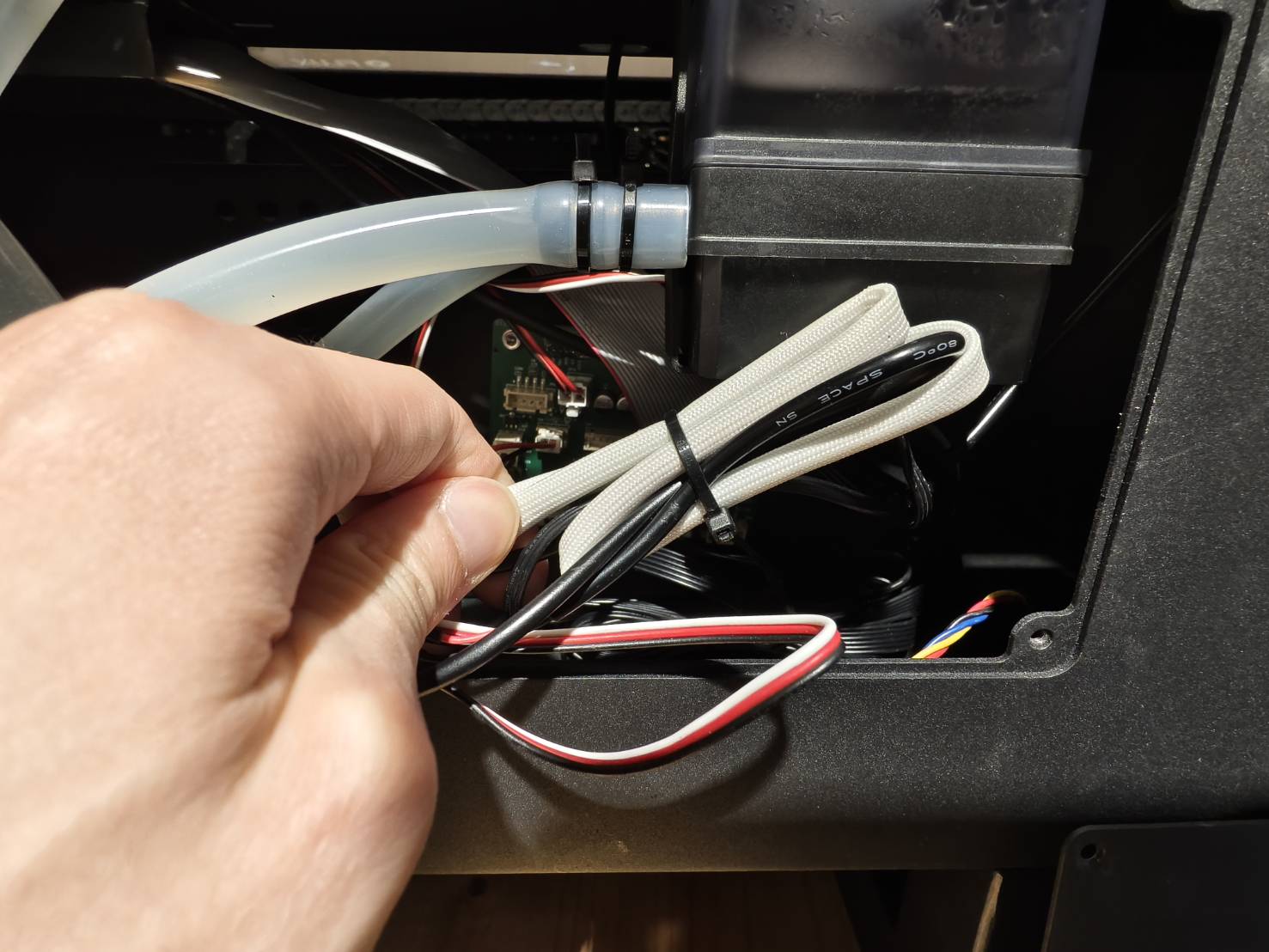

Hvis du har strips tilgjengelig, kan du bruke dem til å samle kablene for å holde det ryddig.
Hvis du ikke har strips, kan du hoppe over dette trinnet.

Trinn 12

Se veiledningen nedenfor for å fylle på vann.
Utskifting av kjølevæske

Trinn 13

• Utfør en strømningstest for å sjekke om verdien er normal, som skal være 3 L/min eller høyere.
  (Maskinpanel > Maskin > Maskinvareinnstillinger > Strømningstest)




• Hvis verdien er under 3 L/min, se feilsøkingsveiledningen nedenfor.
  #900 Kjøler av / Feil i kjølesystemet

Trinn 14 (Valgfritt)

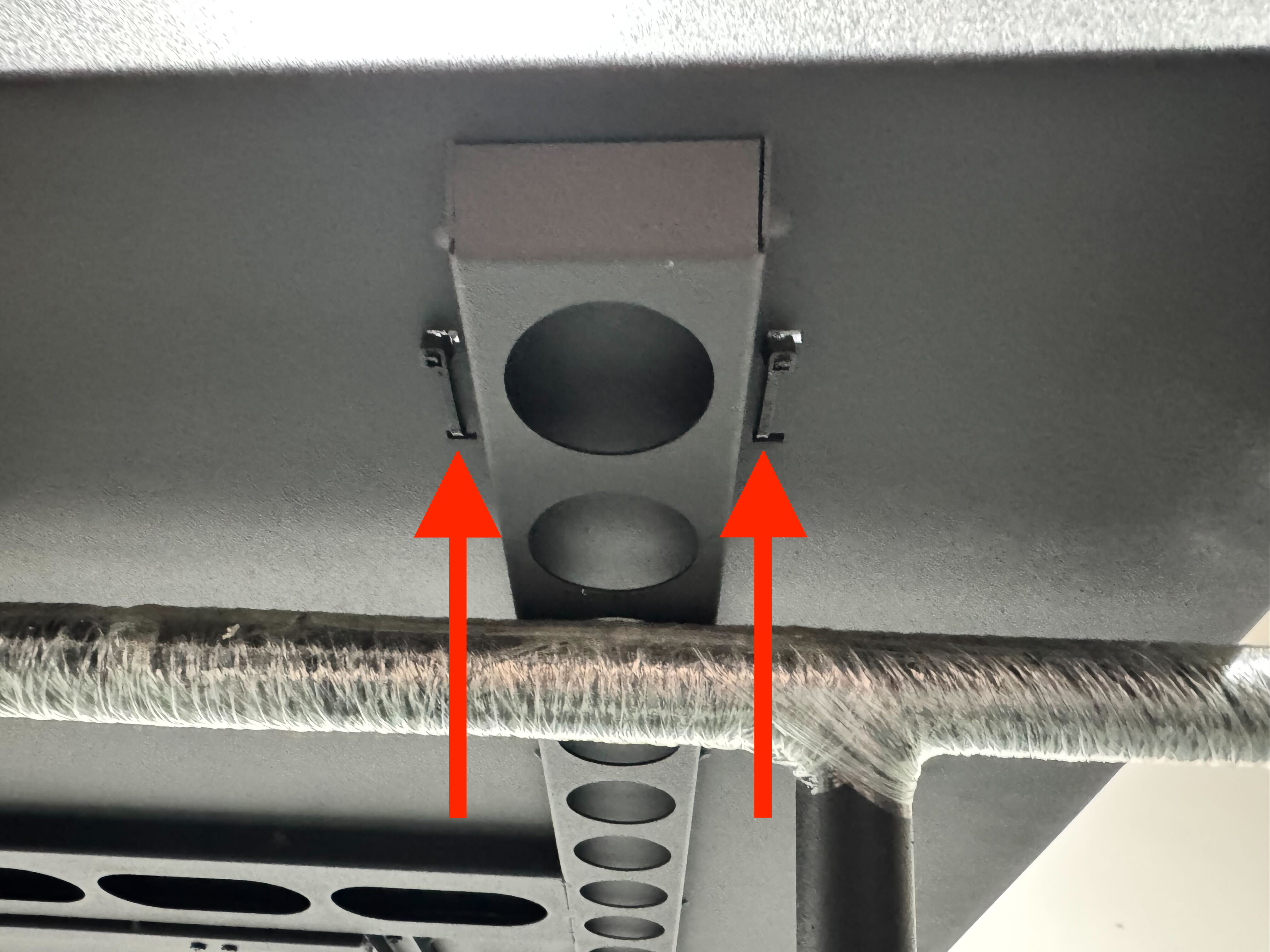

Hvis du har strips tilgjengelig, kan du bruke dem til å feste strømningssensoren.
Stripsene føres gjennom bunnen av maskinen.
Hvis du ikke har strips, kan du hoppe over dette trinnet.

Trinn 15

Monter platen på nytt.
