Beambox II - Utskifting av laserrør

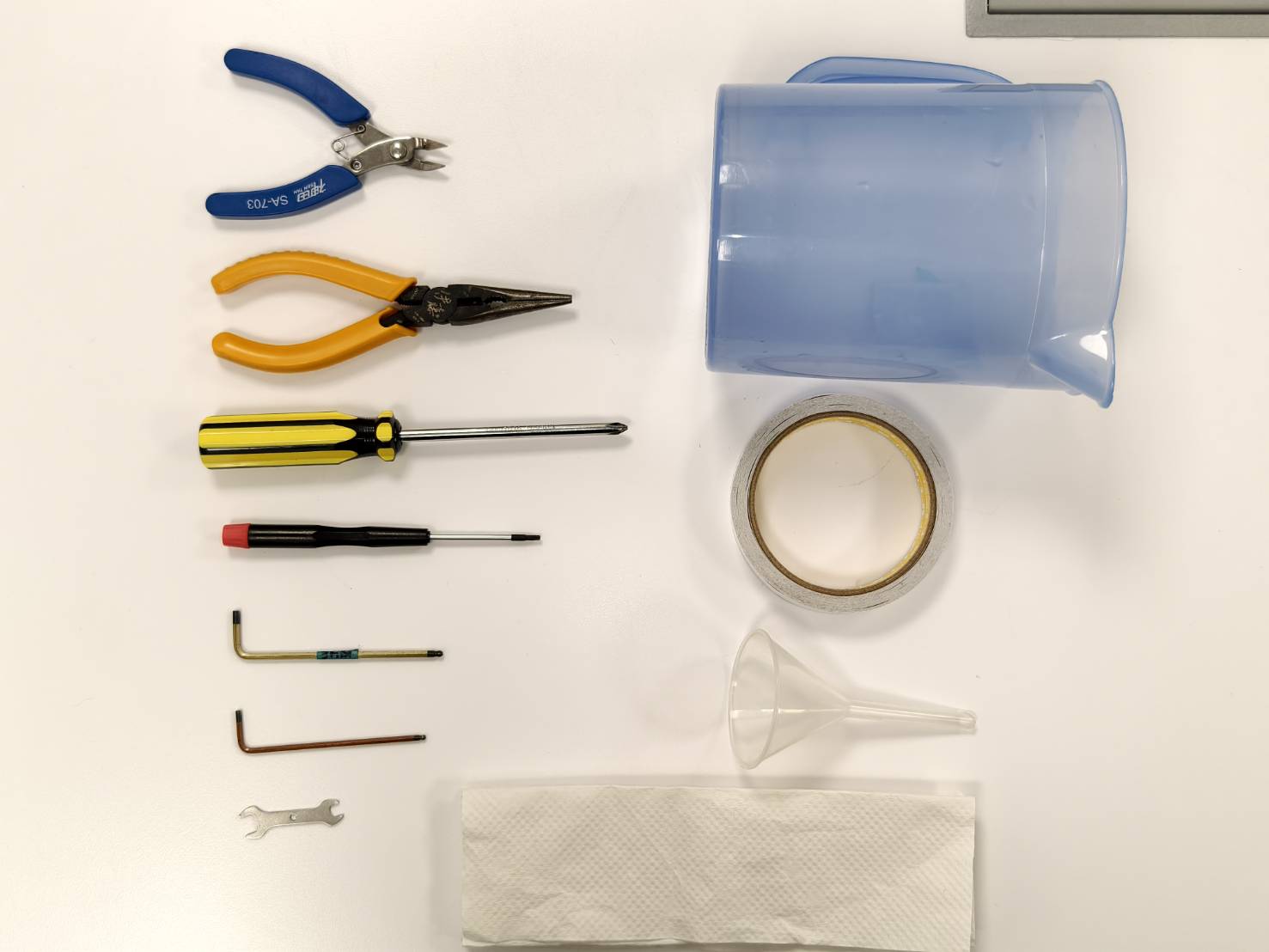

Verktøy

Trinn 1

Slå av maskinen og koble fra strømledningen.

Trinn 2

Bruk en skrutrekker for å løsne skruene på baksiden av maskinen, deretter kan bakdekselet åpnes.

Trinn 3

Koble fra jordingsledningen til laserøret.

Trinn 4

• Koble fra kablene til laserøret og laserstrømforsyningen.

Trinn 5

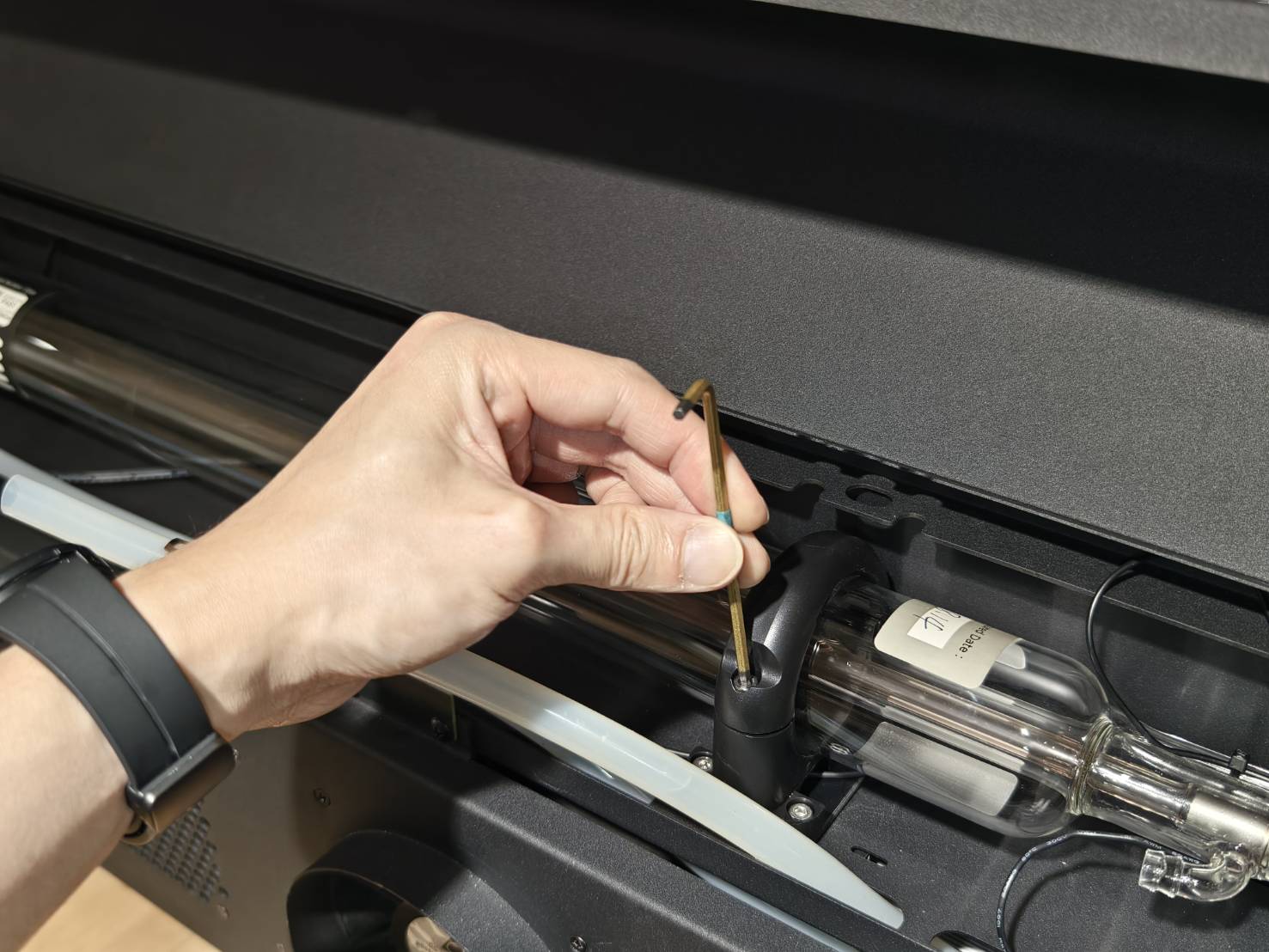

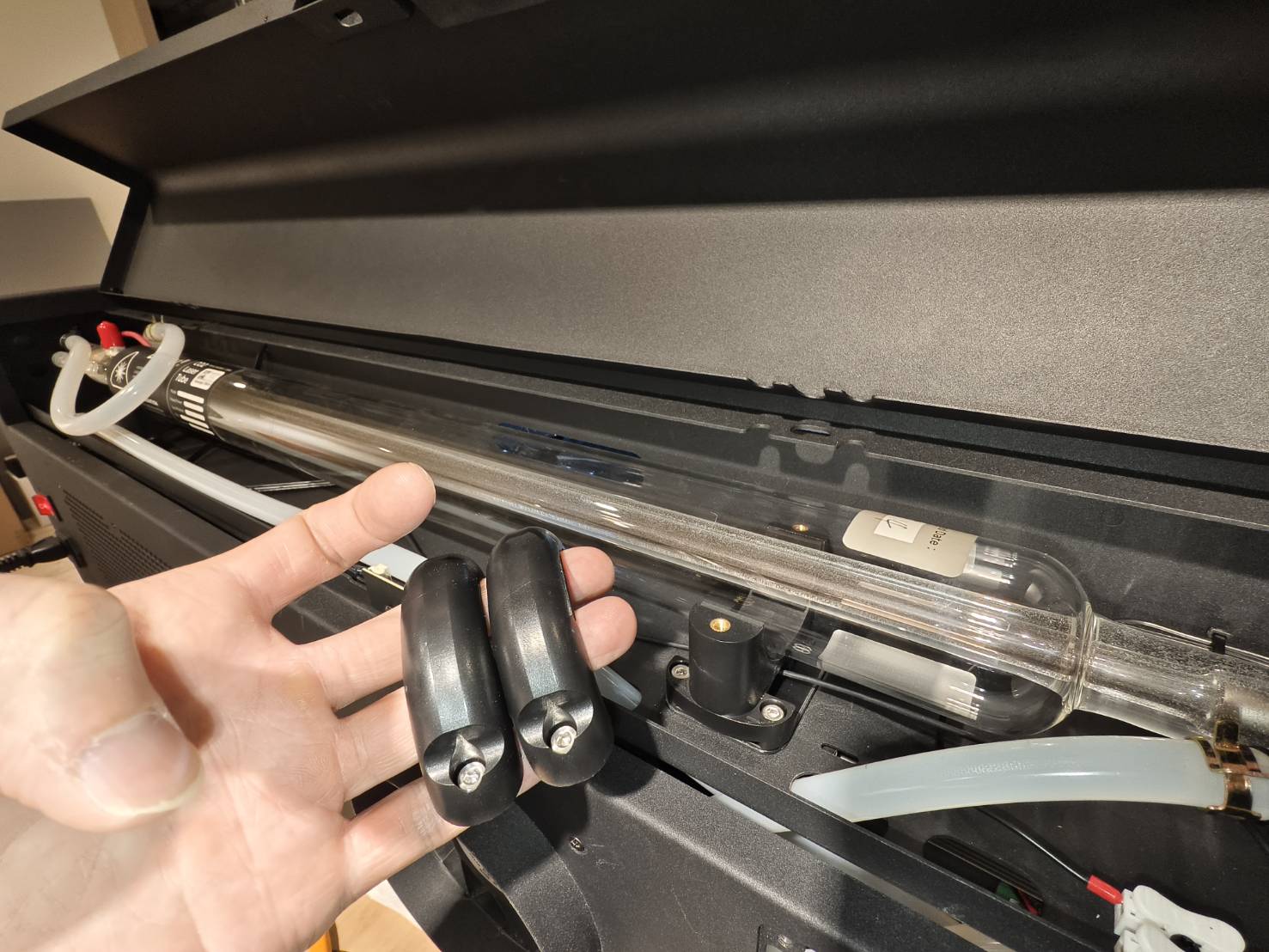

Fjern laserørholderne. (3mm sekskantskruer x 4 stk)

Trinn 6

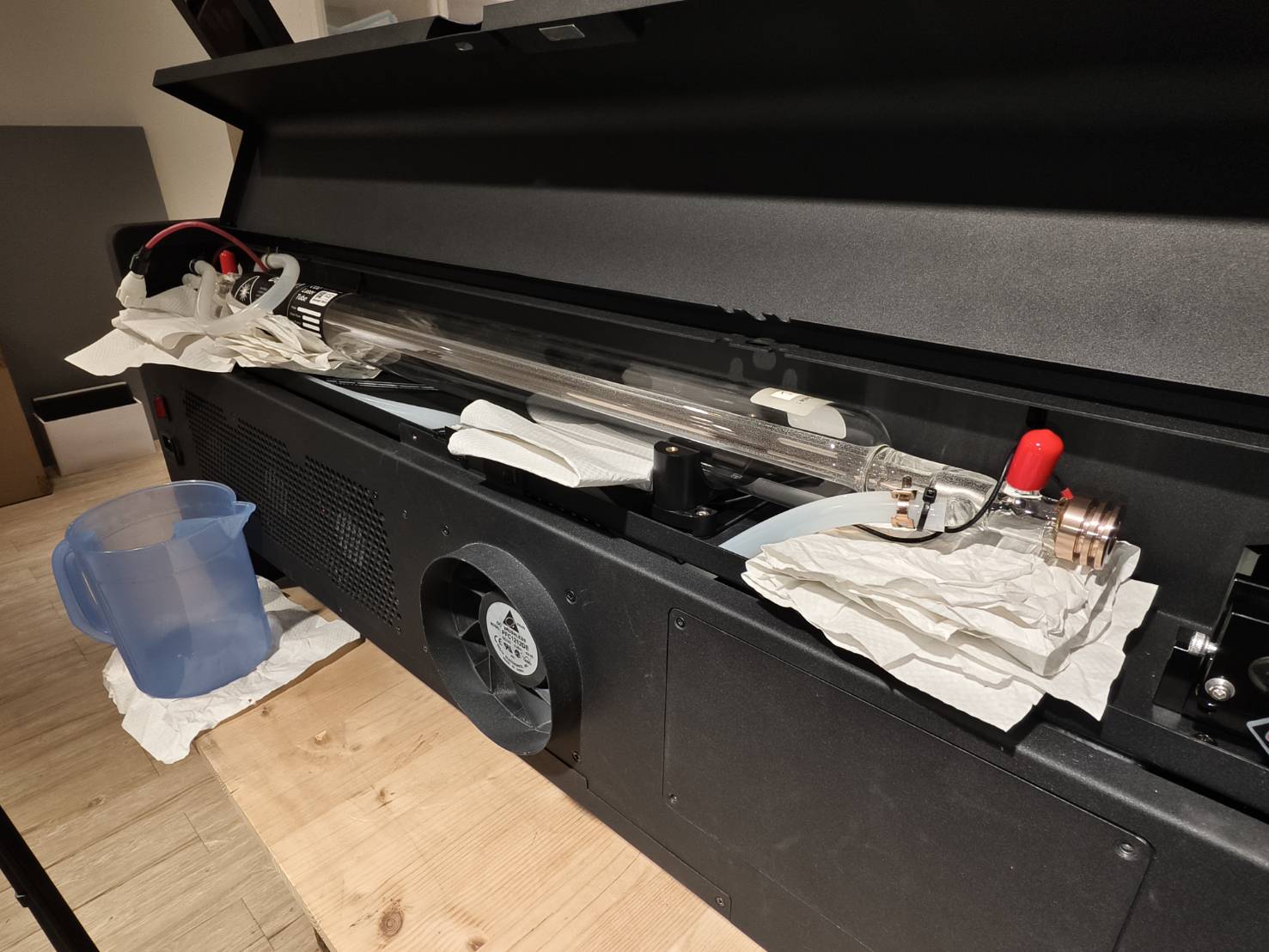

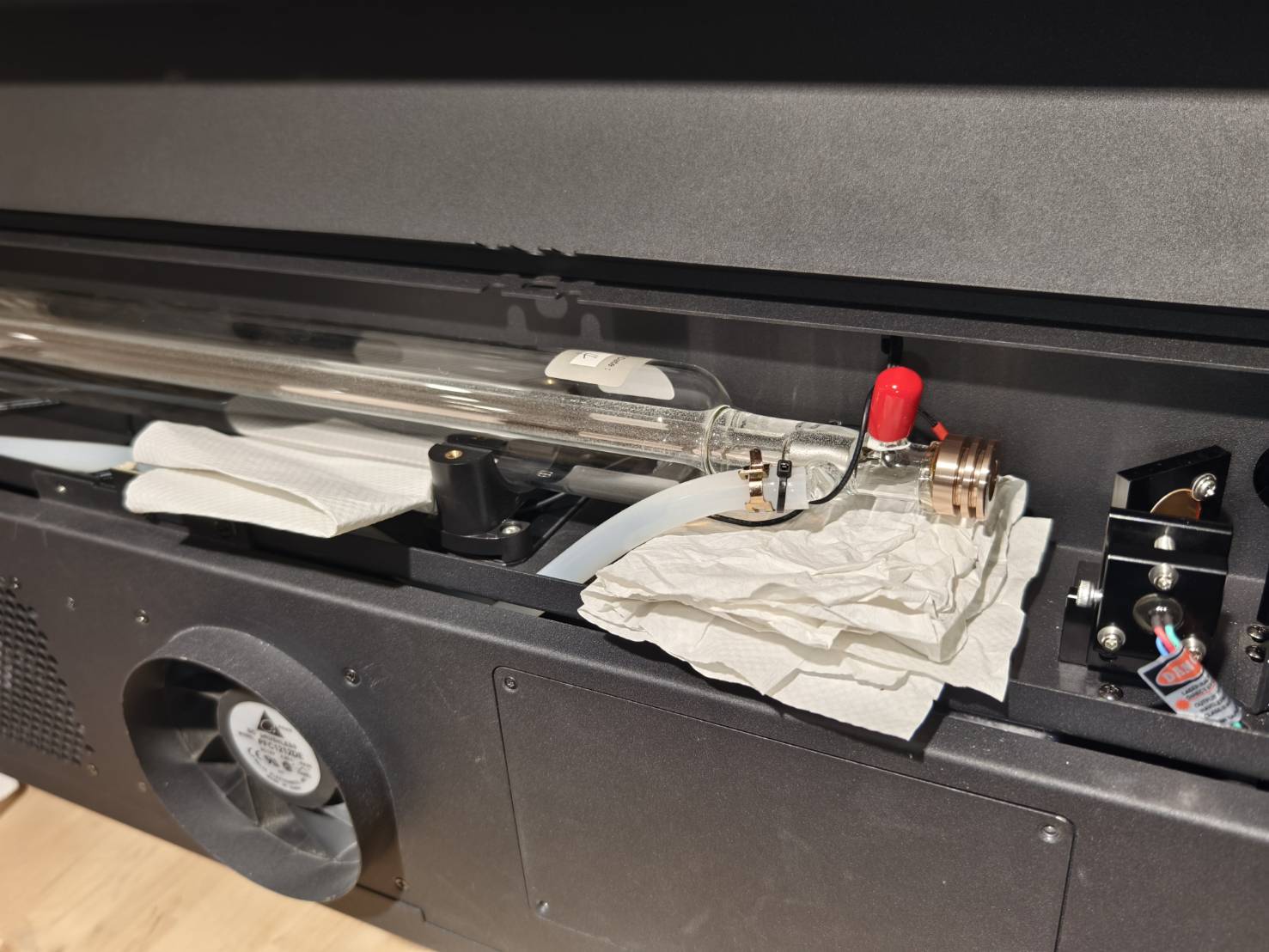

Plasser kluter eller tørkepapir på begge sider av laserøret nær vannslangene og noen på bordet.

Trinn 7

Koble fra vannslangene på venstre side av laserøret.
Vannet vil lekke etter frakobling, så ha en beholder klar til å samle opp vannet.

Trinn 8

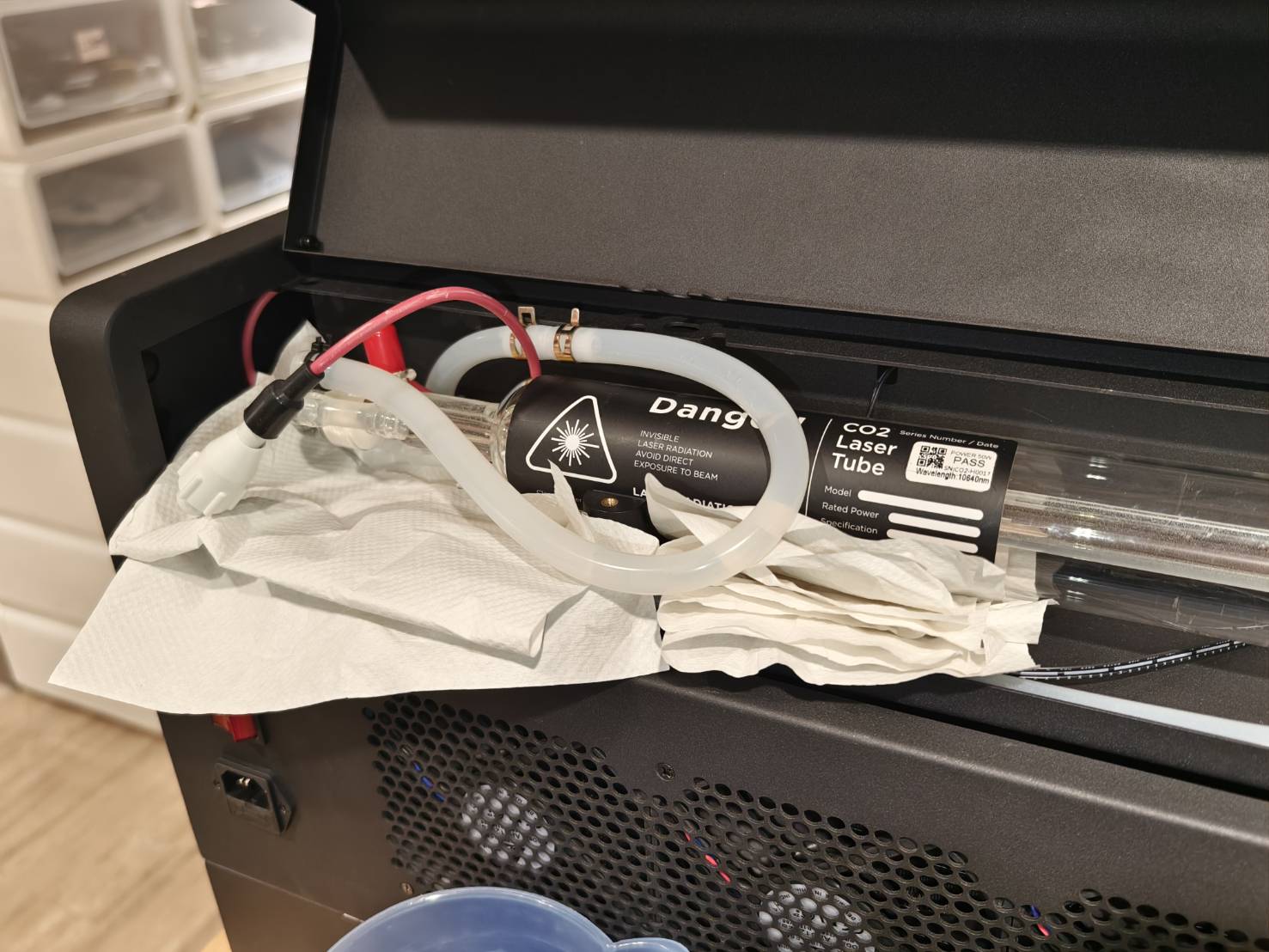

Tøm vannet inne i laserøret og fjern laserøret fra maskinen.

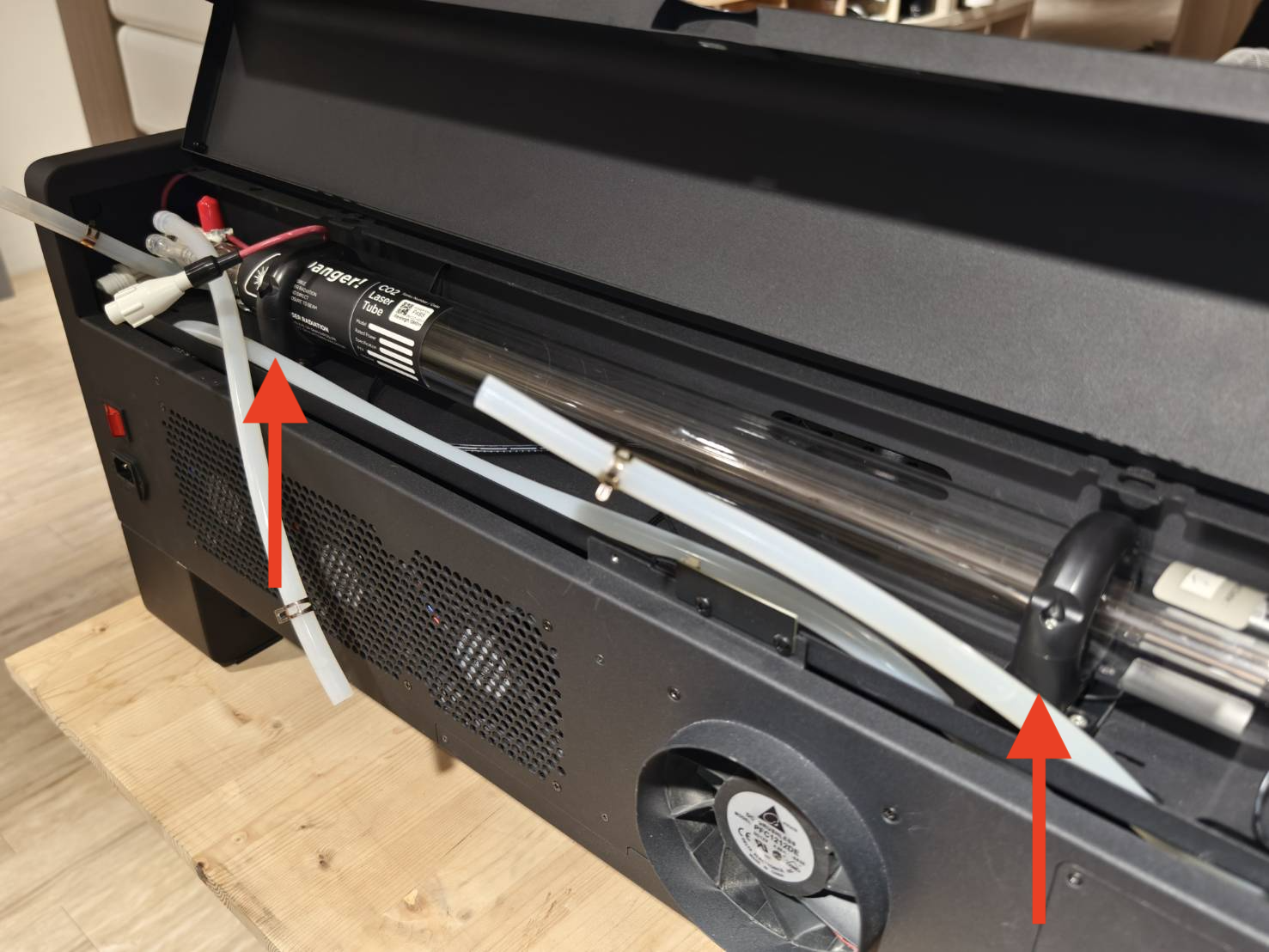

• Fjern slangeklemmen og klipp av kabelbinderen på vannslangen på den andre siden av røret.
• Løft røret og koble forsiktig fra vannslangen. Vannet vil renne ut på den andre siden av røret.
• Sørg for at vannslangen på venstre side er plassert i beholderen.

Trinn 9

Fjern vannslangen fra det gamle laserøret.

Trinn 10

Fest vannslangen til det nye laserøret.

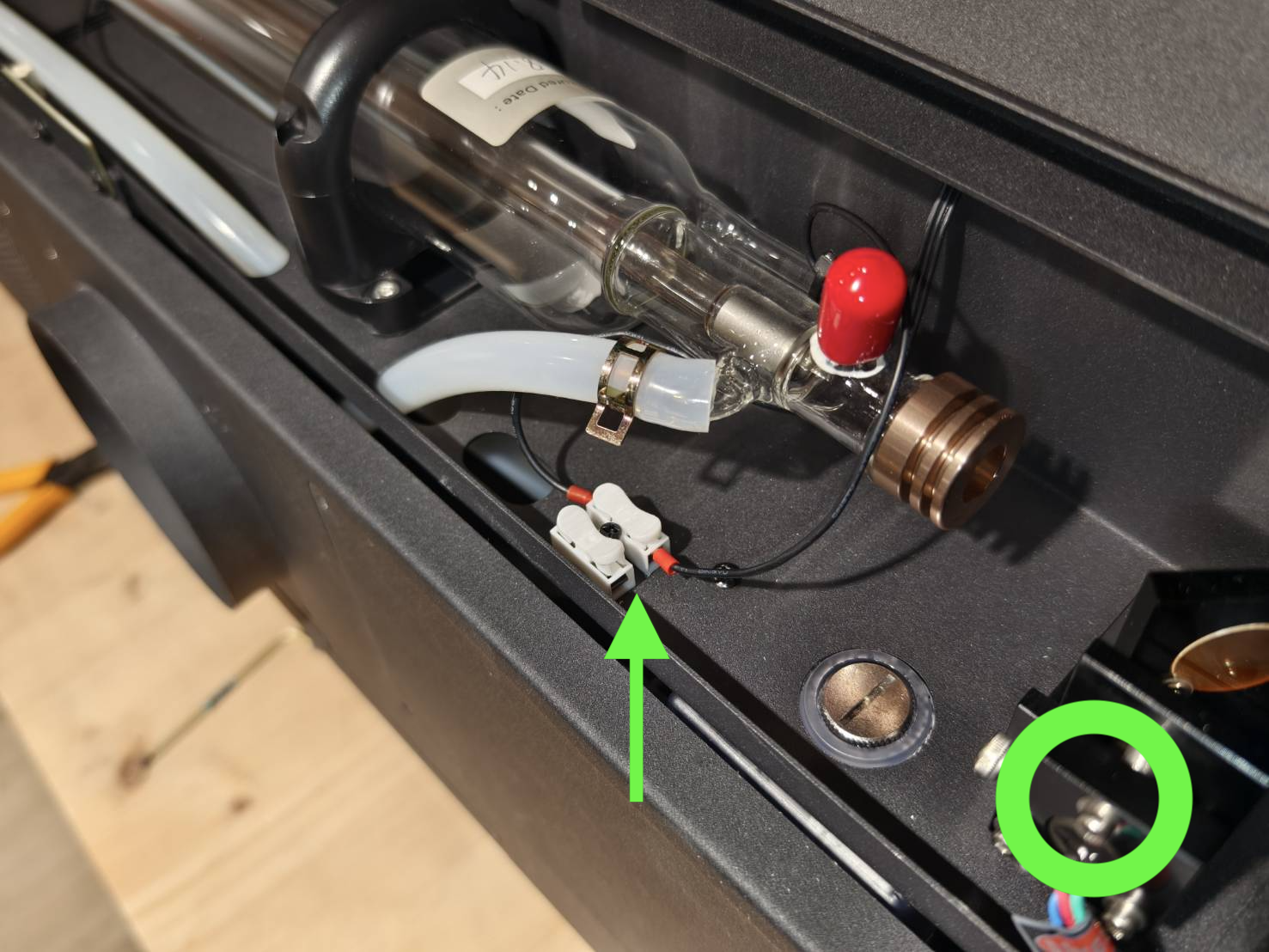

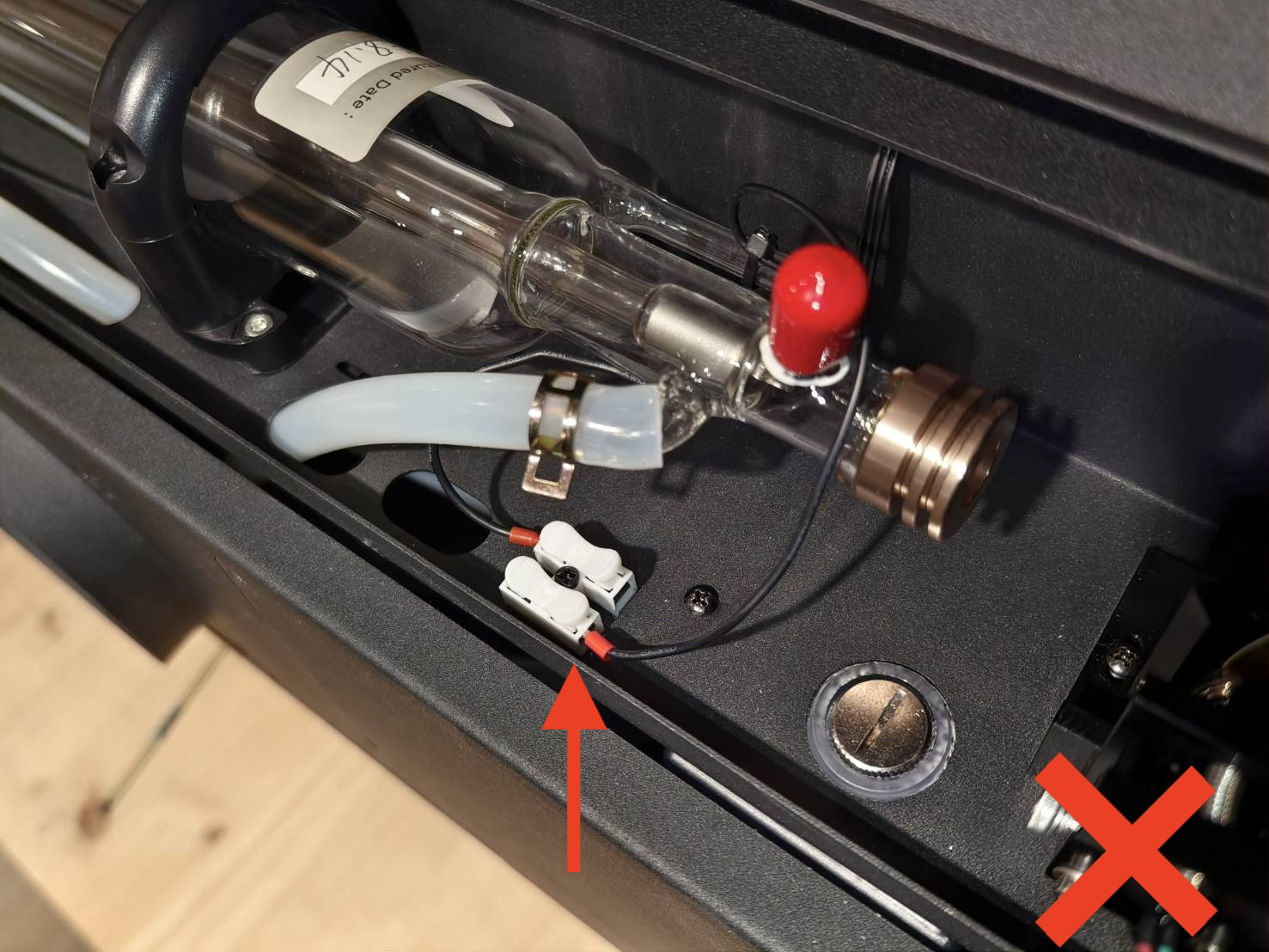

Forsikre deg om at du fester den til riktig side med den hvite koblingen.
Se videoen nedenfor for referanse.

Trinn 11

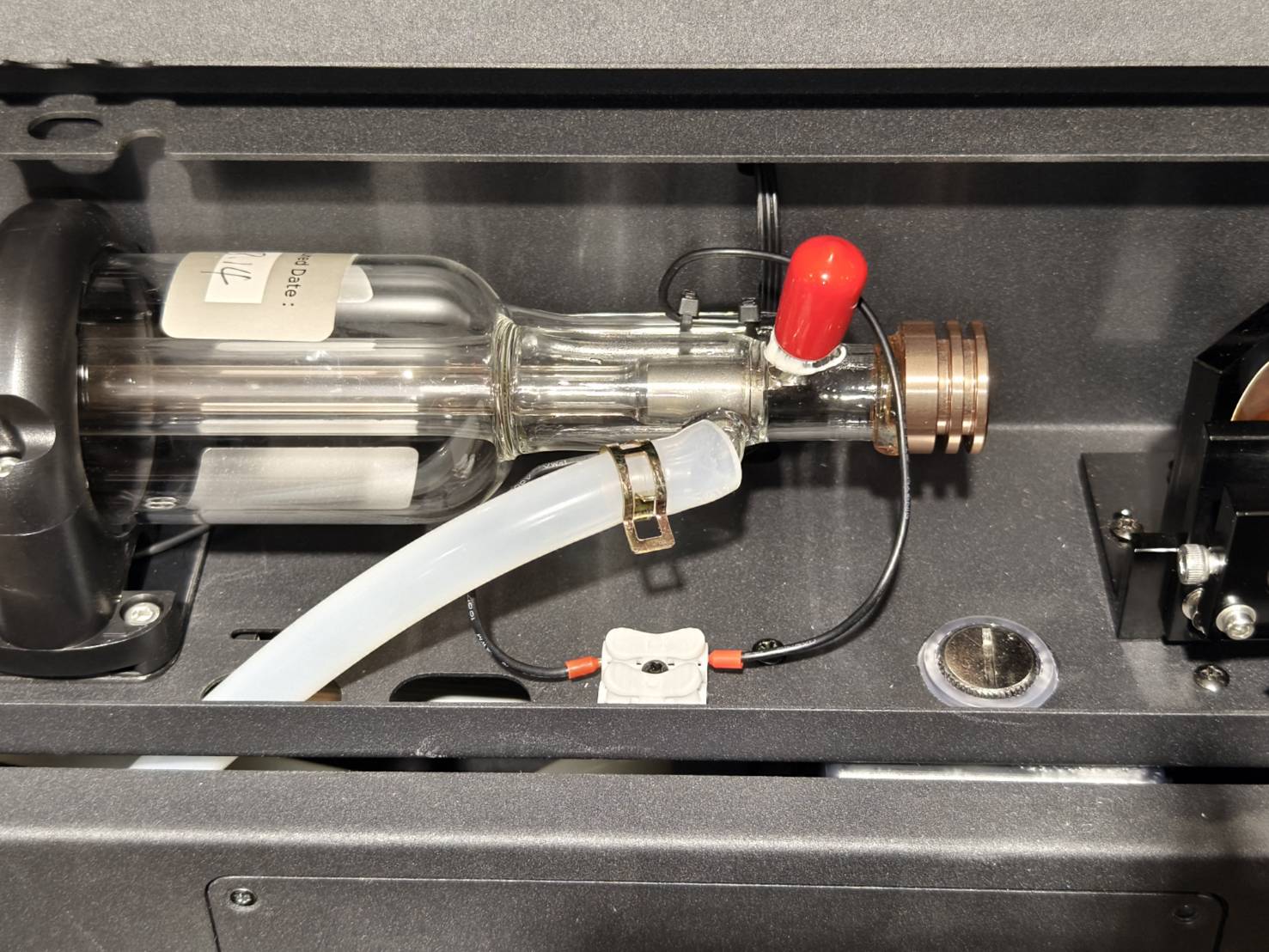

Plasser det nye laserøret.

• Den hvite koblingen skal være på venstre side.

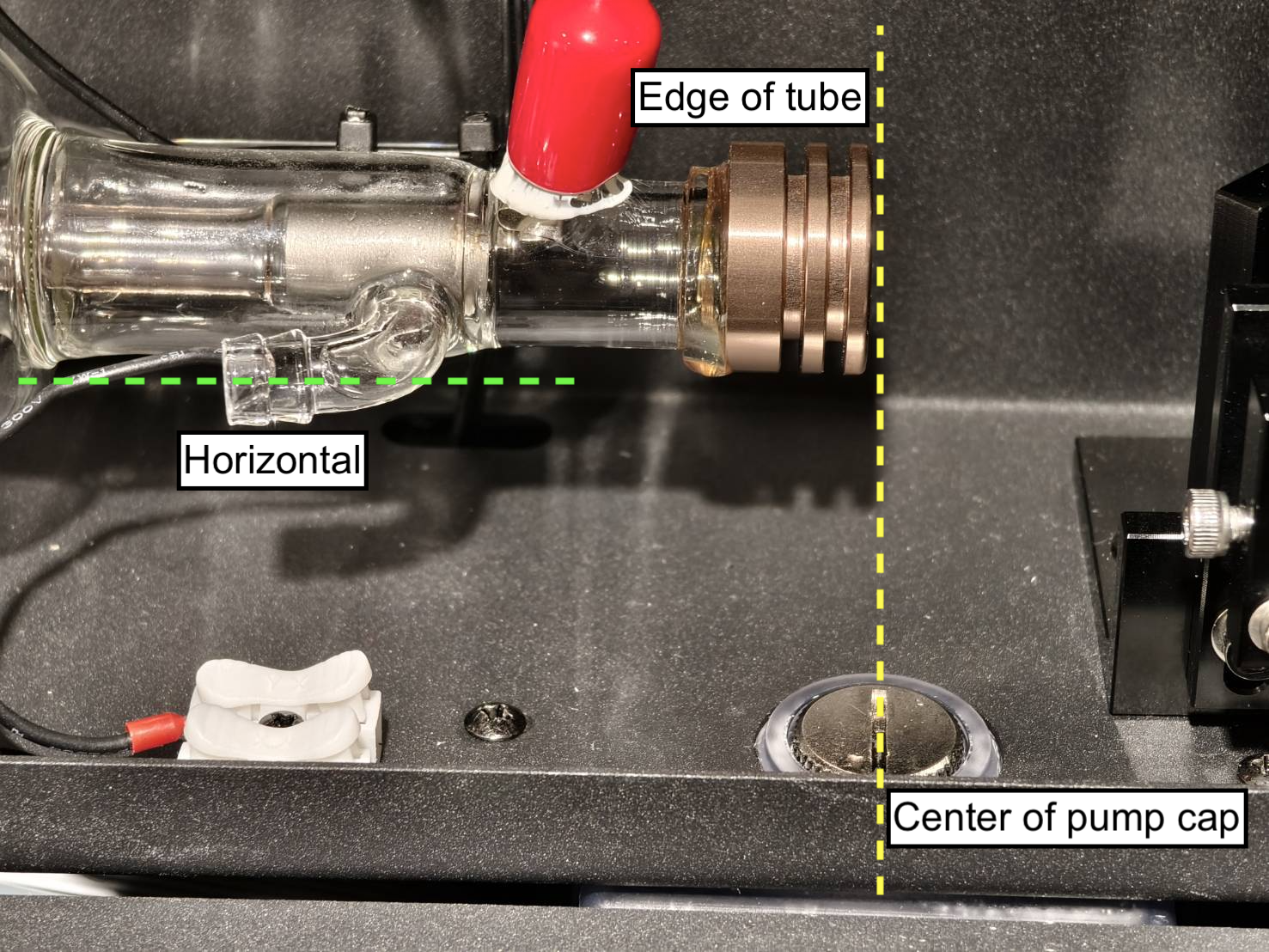

• Den anbefalte posisjonen for røret er at høyre kant av røret er på midten av vannpumpedekselet.
• Sørg for at vanninnløpet på røret er vannrett.

Trinn 12

Monter laserørholderne på nytt.

Trinn 13

På høyre side av røret (lavtrykkssiden), koble vannslangen til røret.

Trinn 14

På venstre side av røret (høytrykkssiden), koble vannslangene sammen.

Trinn 15

Koble jordingsledningen fra laserrøret til terminalen.
Sørg for at begge jordingsledningene er på samme side.

Trinn 16

Koble til kablene for laserrøret og laserstrømforsyningen.
Etter tilkobling, gjør plassen så ryddig som mulig ved å plassere den hvite kontakten i hullet i venstre hjørne og skyve vannslangen inn i maskinen for å gjøre den kortere. Se videoen for referanse.

Trinn 17

Slå på maskinen og fyll på vann. Se veiledningen nedenfor for påfylling av vann.
Utskifting av kjølevæske

Trinn 18

• Utfør en strømningshastighettest for å se om verdien er normal, som indikerer 3L/min eller høyere.
  (Maskinpanel > Maskin > Maskinvareinnstillinger > Strømningshastighettest)




• Hvis verdien er under 3L/min, se veiledningen nedenfor for feilsøking.
  #900 Kjøler av/Feil på kjølesystem

Trinn 19

Utskiftingen av laserrøret er fullført. Siden laserrøret er nytt og posisjonen ikke vil være den samme som det gamle, vil den optiske banen ha blitt feilinnstilt.
Derfor må du utføre en justering av den optiske banen før du bruker maskinen.
Justering av optisk bane

Trinn 20

Lukk bakdekselet og skru det fast.
