Beambox II - Utskifting av plotterkortet

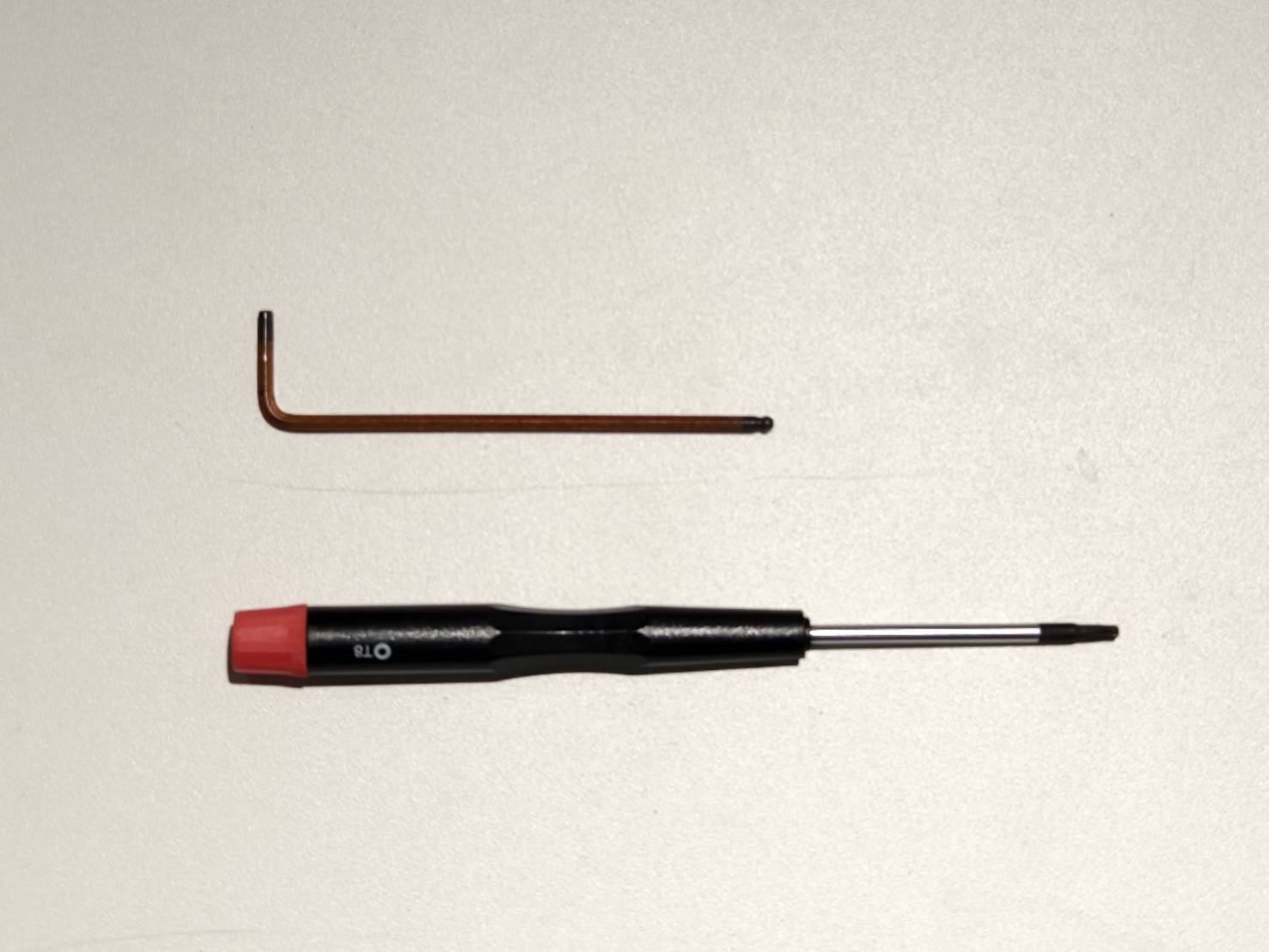

Verktøy

Trinn 1

Slå av maskinen og koble fra strømledningen.

Trinn 2

Sørg for at kontakten for rotasjonsenheten er tom.

Trinn 3

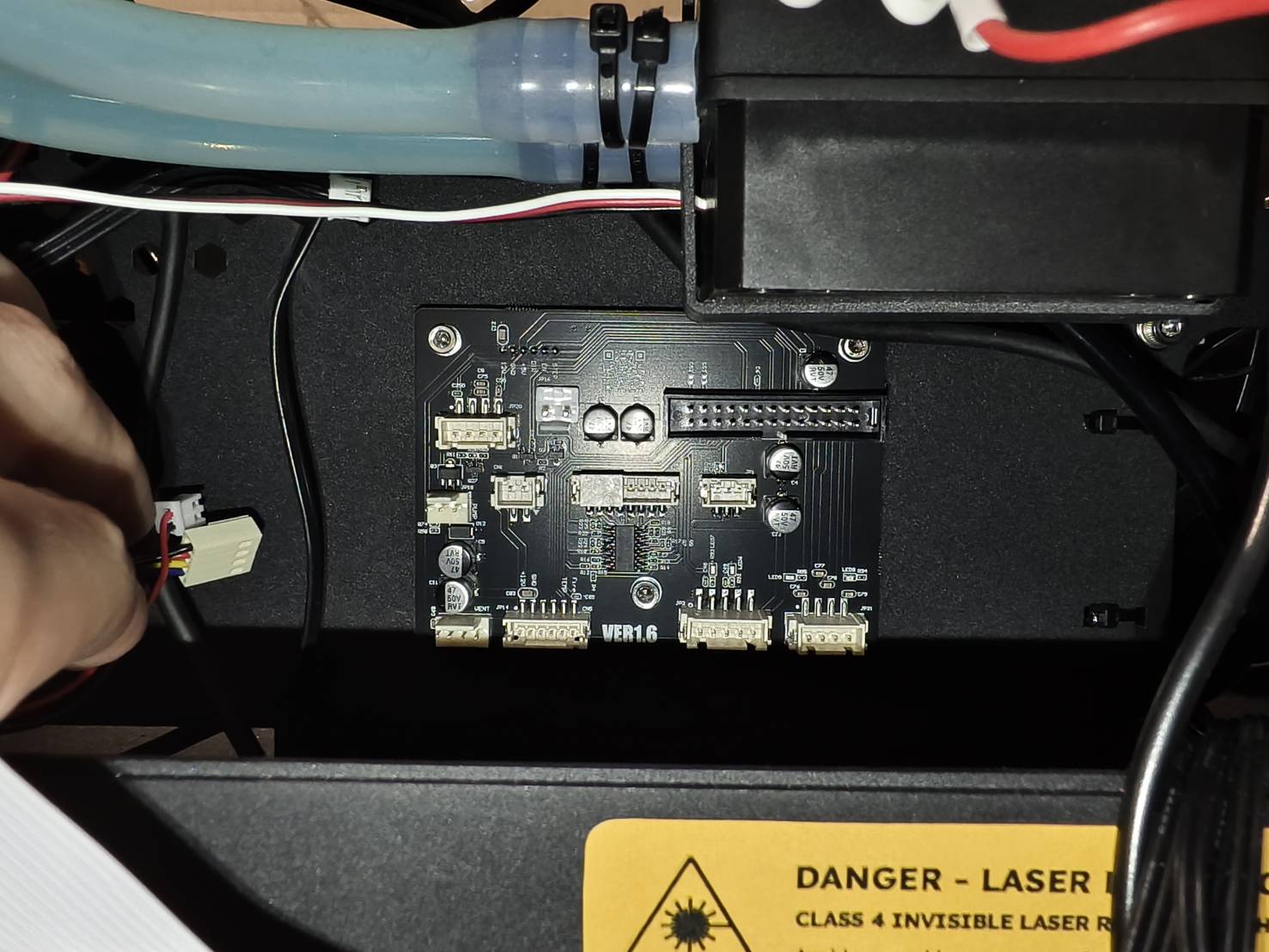

Åpne dekselet til vannpumpen med Torx-skrutrekkeren for å finne plotterkortet.
(Kortet kan være svart eller grønt.)

Trinn 4

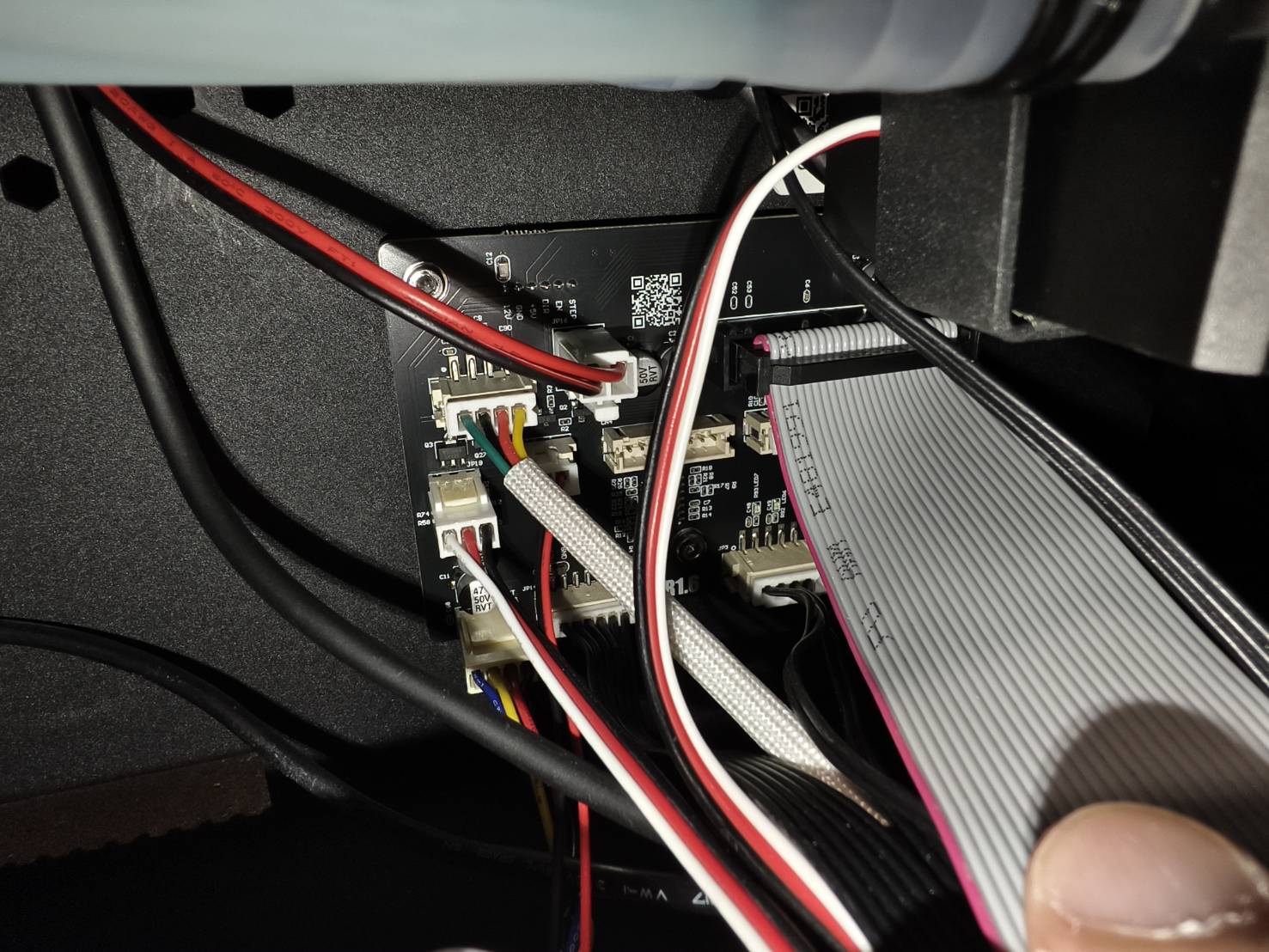

Ta bilder av hele plotterkortoppsettet.
Formålet er å unngå at du glemmer hvor alle kablene skal kobles til når du installerer det nye kortet.
(Hvis du er usikker på hvor kablene skal kobles, se koblingsskjemaet for den nyeste konfigurasjonen. Ikke bruk bildene nedenfor, da kortversjonen kan variere.)

Trinn 5

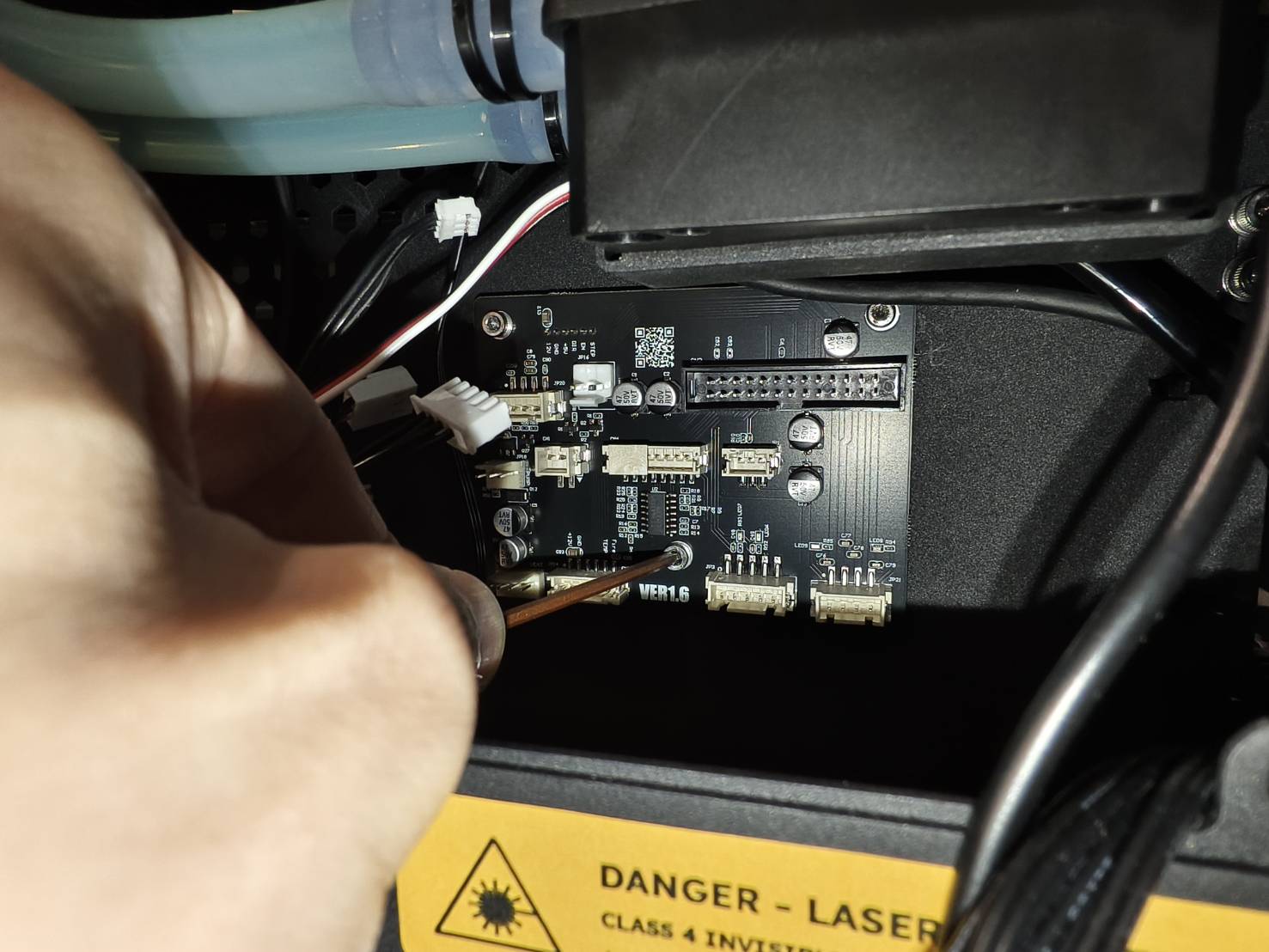

Koble fra alle kablene på kortet.

Trinn 5

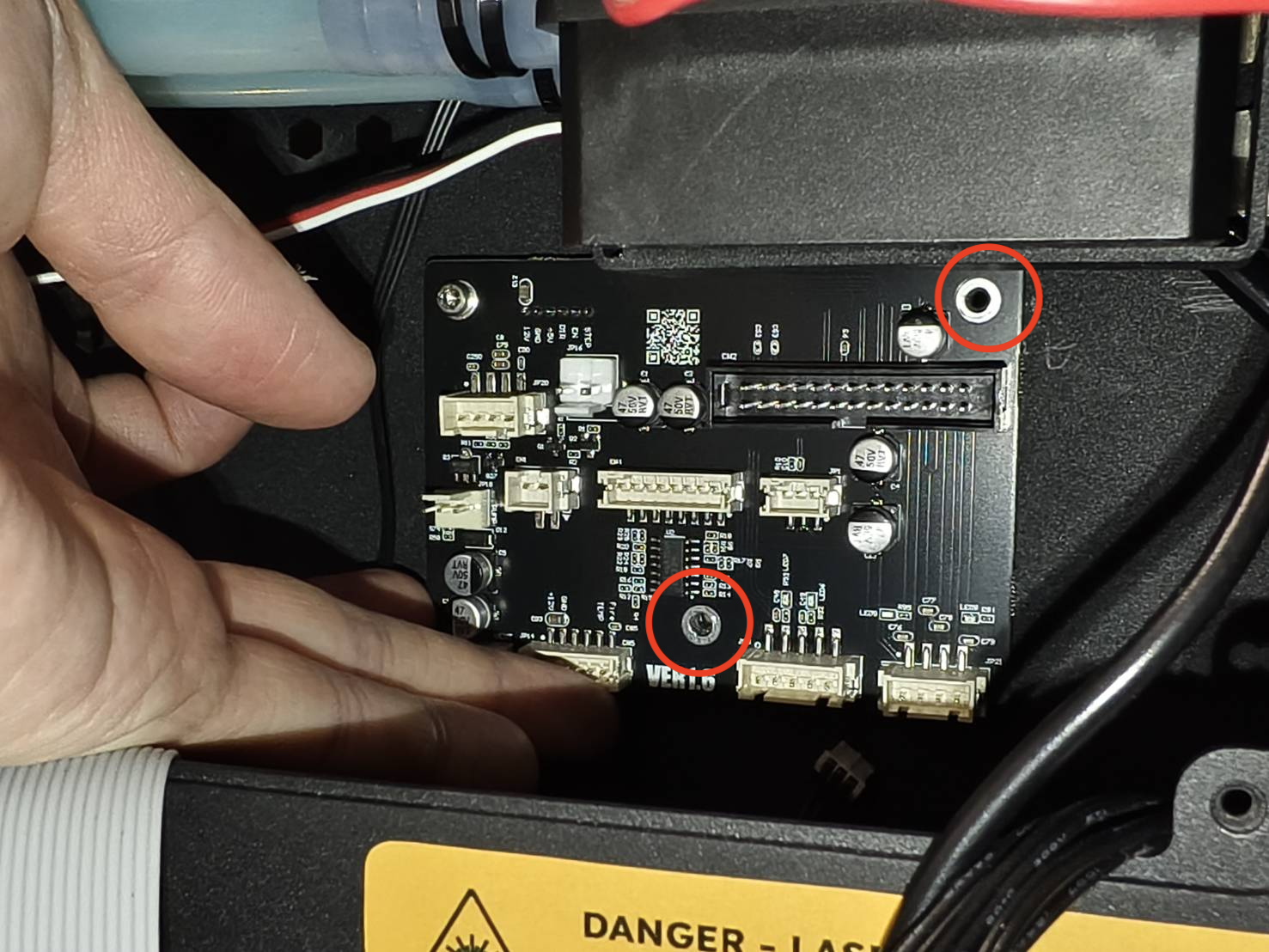

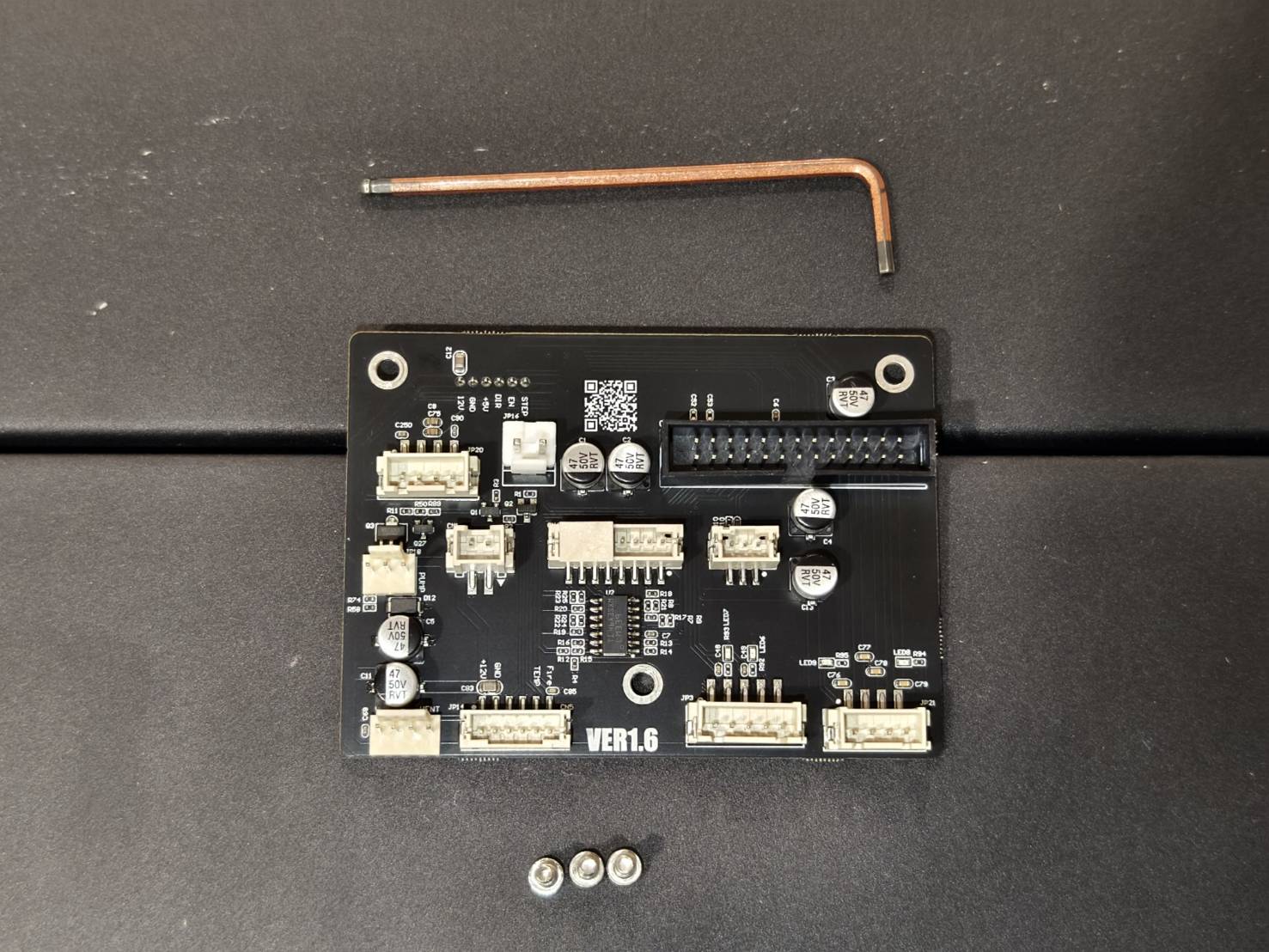

Løsne disse skruene med en 2,5 mm unbrakonøkkel for å fjerne kortet.

Trinn 6

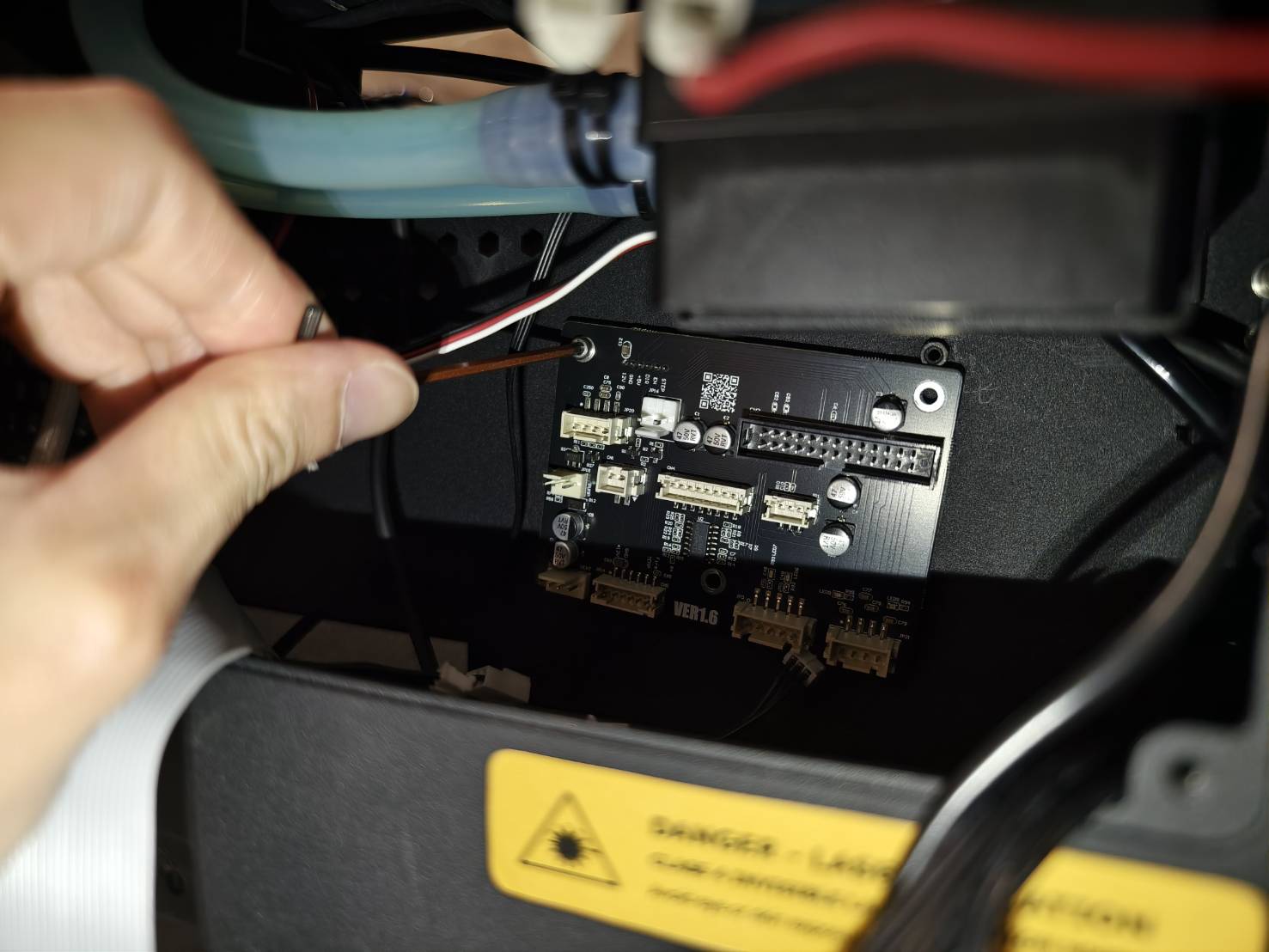

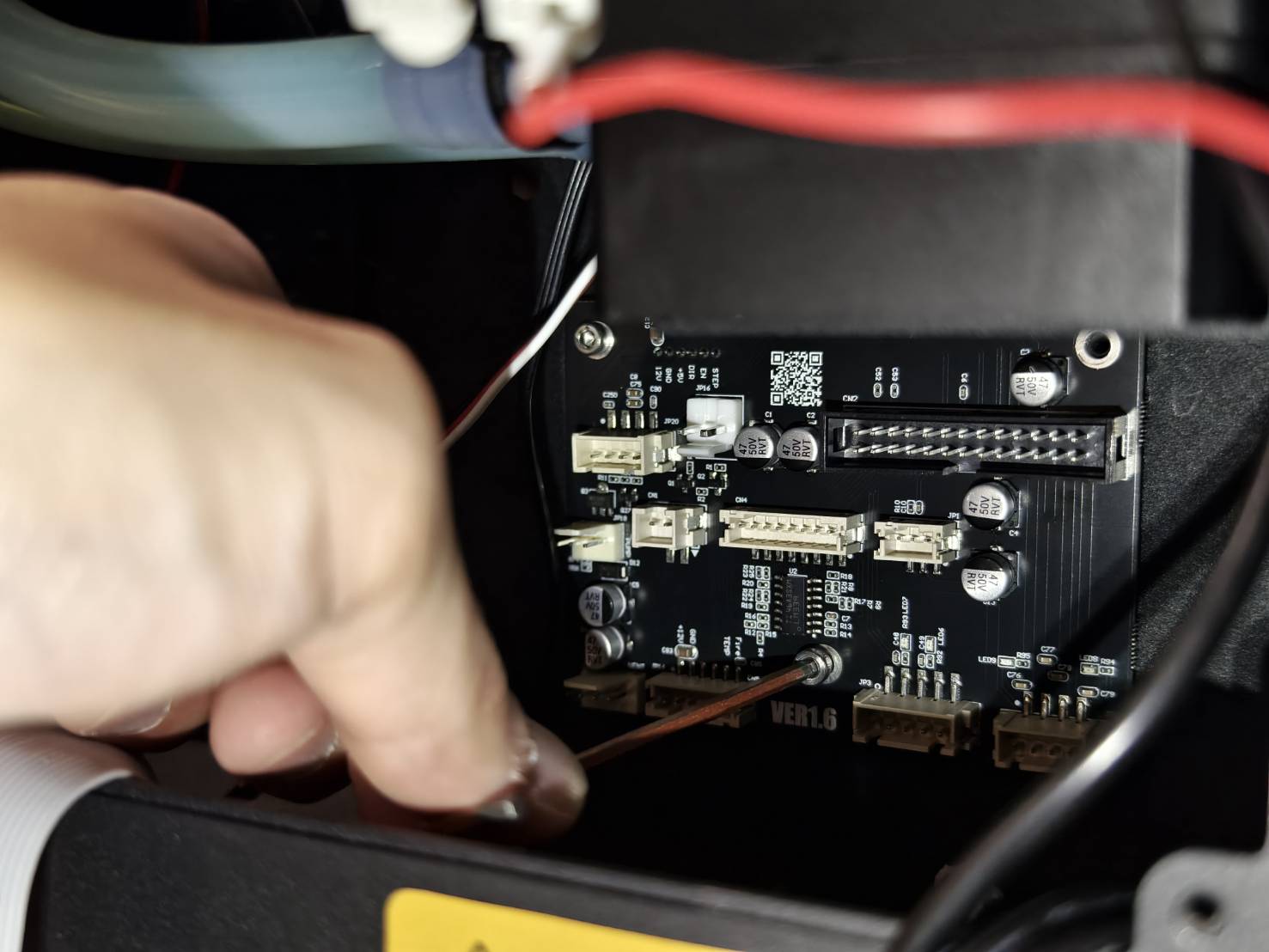

• Monter det nye plotterkortet ved å begynne med skruen øverst til venstre.

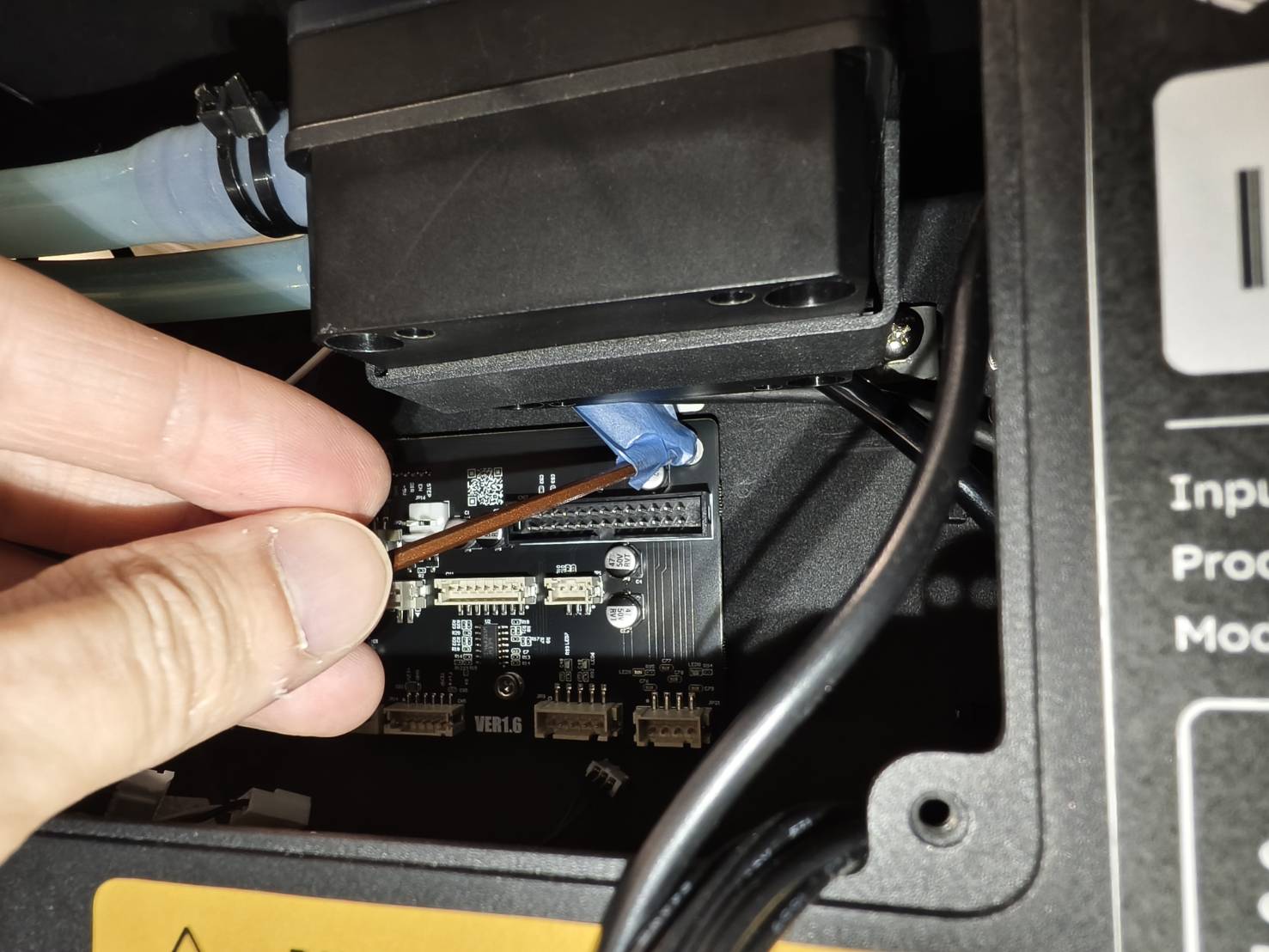

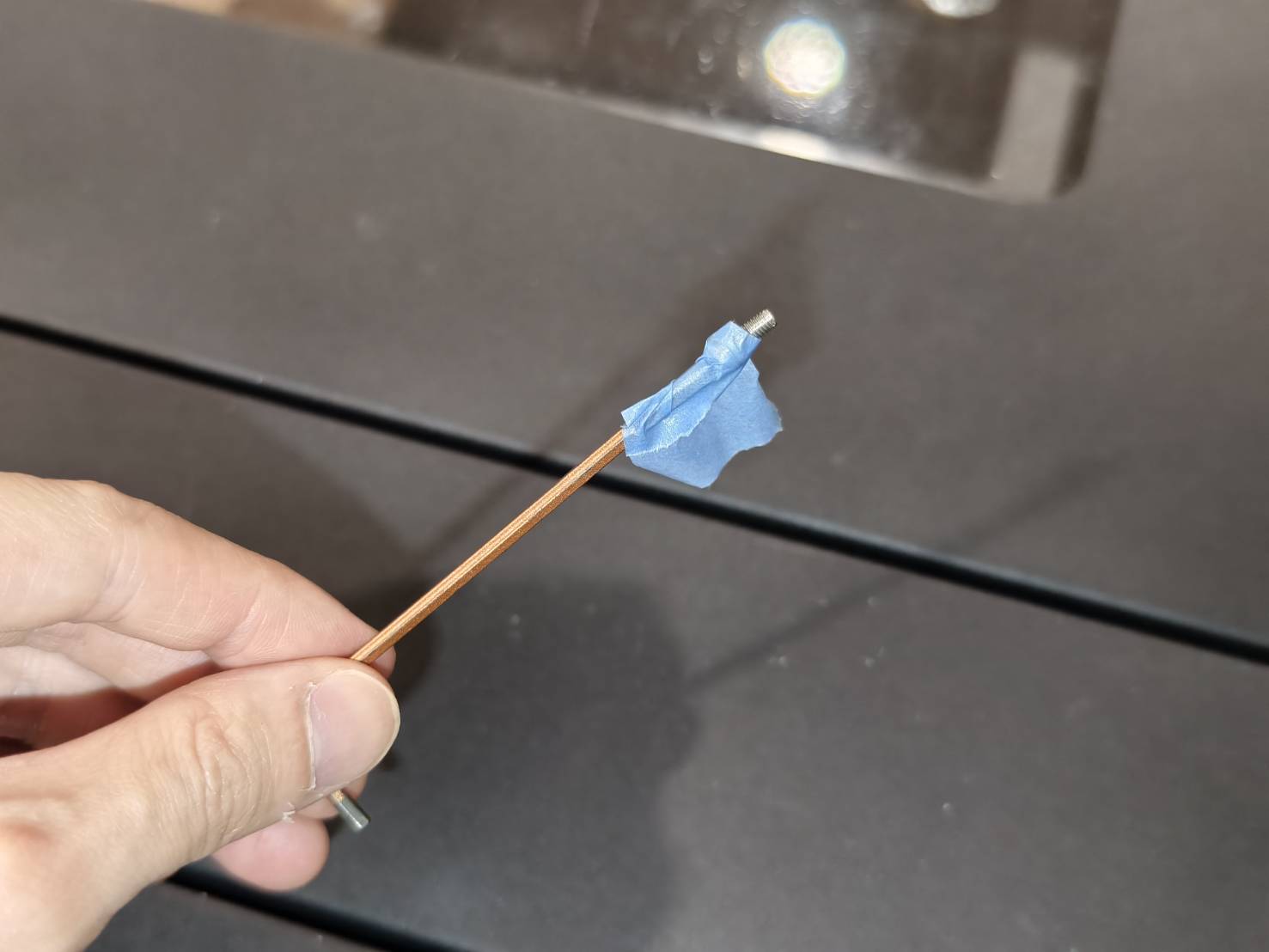

• Hvis du synes det er vanskelig å holde skruen med unbrakonøkkelen, kan du bruke et stykke tape for å feste den på nøkkelen. Dette kan gjøre det enklere.



• Når skruen øverst til venstre er strammet, juster posisjonen slik at den passer med skruehullene.



• Begynn å skru inn skruene i midten og øverst til høyre.



Trinn 7

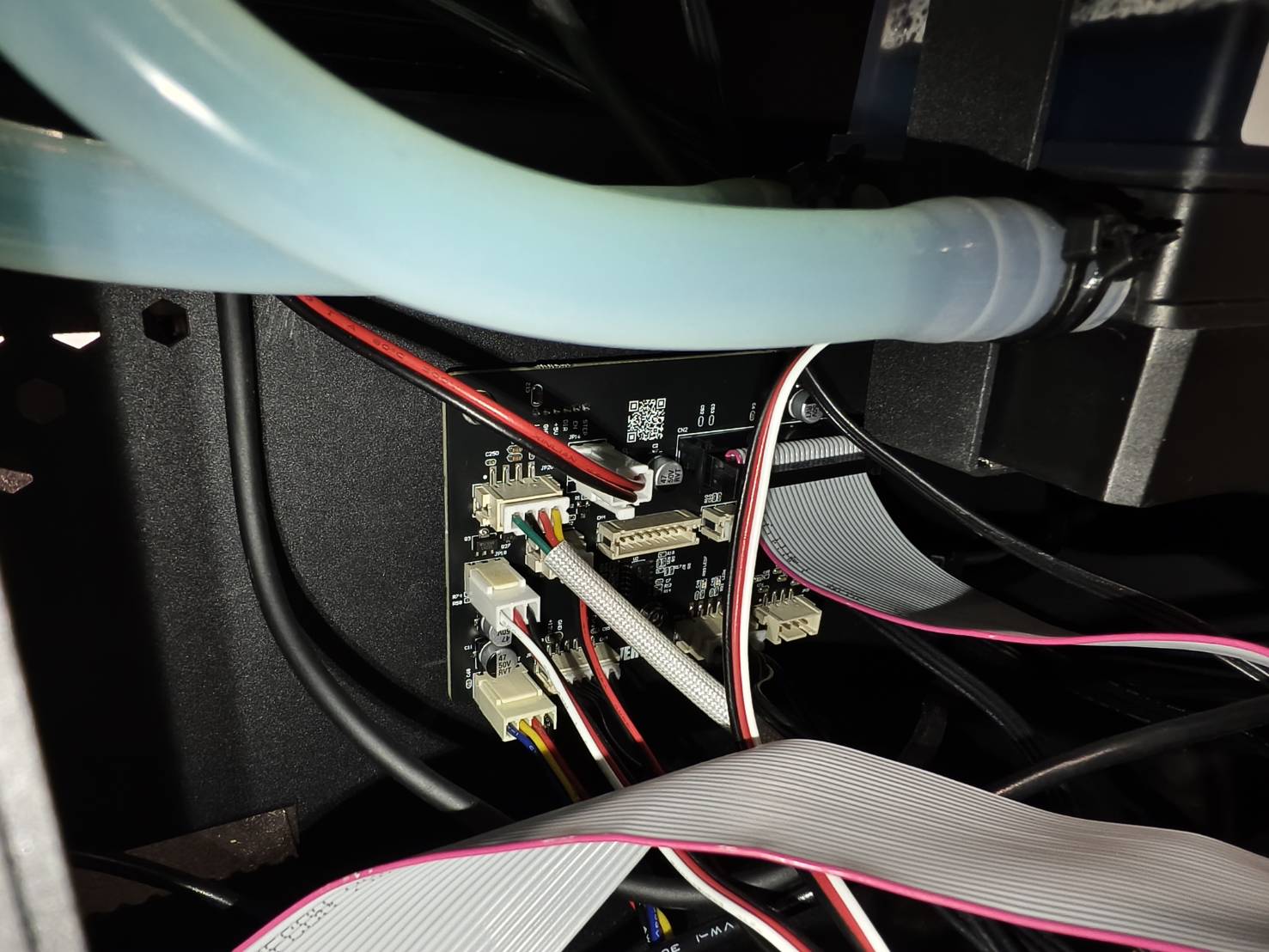

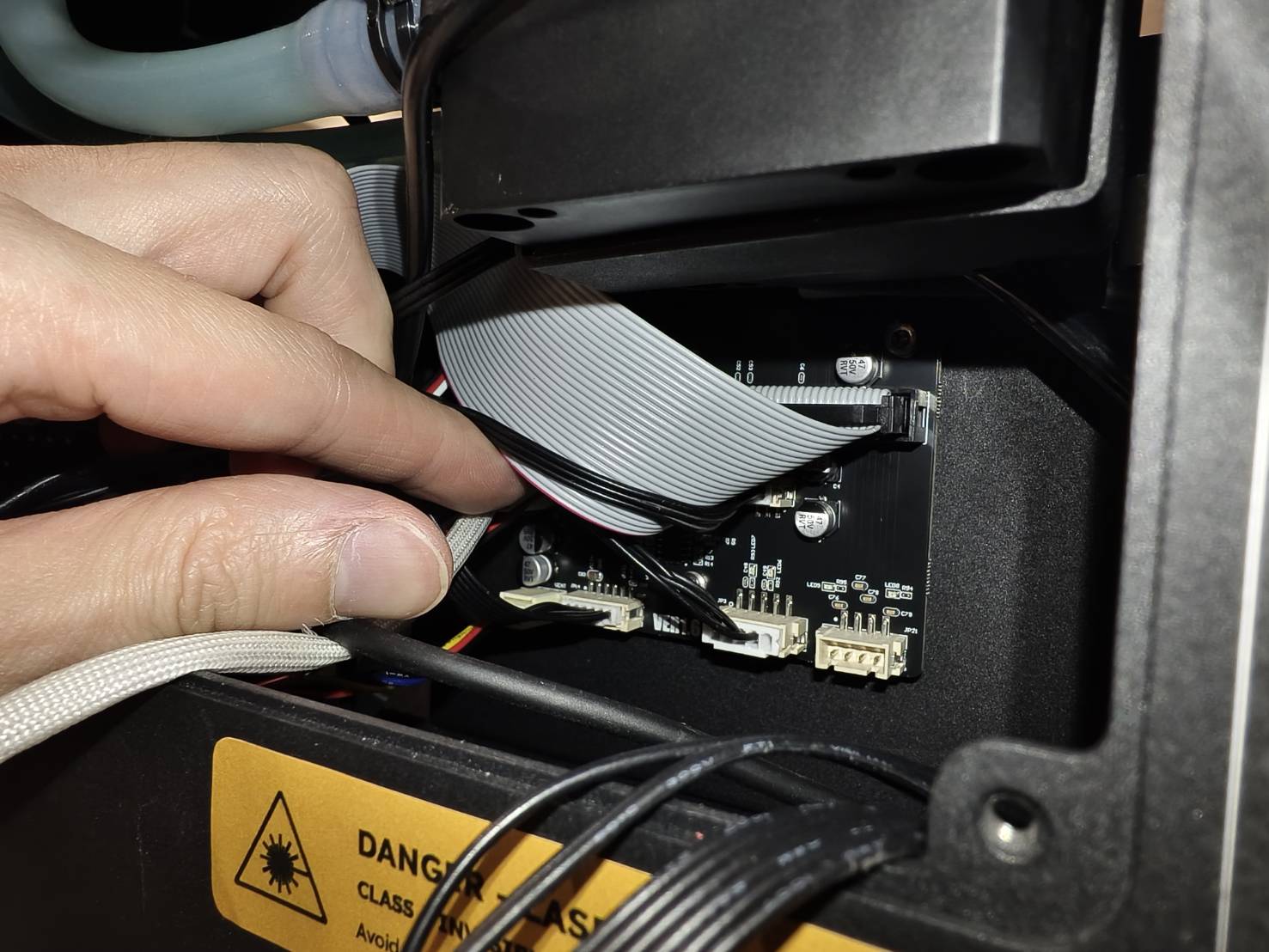

Koble til alle kablene på det nye kortet igjen.
(Hvis du er usikker på hvor kablene skal kobles, se koblingsskjemaet for den nyeste konfigurasjonen. Ikke bruk bildene nedenfor, da kortversjonen kan variere.)

Trinn 8

Monter platen.
