beamo - Åpent bunnmonteringssett

Åpen bunngraving krever avanserte ferdigheter.

Settet er kun tilgjengelig i utvalgte regioner.

Det anbefales sterkt at du gjør deg kjent med maskinens funksjon før du begynner å bruke den. Gravering med åpent deksel krever Wi-Fi-tilkobling for å fungere. Hvis du ønsker å utføre sammensatt gravering, vil det være mer praktisk å ha en dedikert trådløs ruter (Wi-Fi AP) tilgjengelig.

Sikkerhetsforskrifter

1. Alle innenfor synsvidde må bruke laservernebriller for å unngå risiko for synsskader.
2. Ikke utsett noen kroppsdeler for arbeidsområdet.
3. Ikke la mindreårige bruke maskinen uten tilsyn.
4. Ikke flytt maskinen mens laseren er i drift.
5. Ikke bruk maskinen til gravering i andre retninger enn nedover.
6. Ikke bruk maskinen i et miljø hvor barn har fri tilgang.
7. Ikke stirr på flammen som oppstår under graveringen over lengre tid.
8. I modus med åpent deksel, slå alltid av maskinen når den ikke er i bruk og fjern USB-sikkerhetslåsen.

Forholdsregler for arbeidsoverflaten

1. Ved bruk på et bord, legg to lag aluminiumsfolie på bordet for å hindre at laseren ved et uhell skader bordplaten.
2. Ved bruk på gulvet vil gravering på stein- eller betongoverflater etterlate merker, men ikke forårsake brann. I praksis er betonggulv best egnet.
3. Ikke graver på epoksygulv, da dette vil produsere skadelige gasser.
4. Hvis laseren treffer gulvet eller bordet, vil merkene være permanente. Ved gravering anbefales det å kontrollere om aluminiumsfolien er skadet for å unngå skade på møbler.
5. Aluminiumsfolien må festes med tape for å hindre at den blåses bort av luftpumpen.
6. Overflaten på aluminiumsfolien må være flat. Krøllet aluminiumsfolie vil spre laserlyset og utgjøre en fare.
7. Tjære på gulvet etter kutting av tre kan fjernes med alkohol eller rengjøringsmiddel.

Miljøkrav:

1. Godt ventilert område
2. Område med god nettverksdekning
3. Hard plate for kamerakalibrering
4. Forbered filtreringsutstyr (anbefalt)
5. Forbered aktivt kullfiltermaske (anbefalt)

Innhold i esken

Det åpne bunndekselsettet inkluderer ① USB-sikkerhetslås ② Laserforlengerstang ③ Lasersikkerhetsbriller

Montering

Åpning av bunndekselet Det anbefales sterkt å følge trinnene nedenfor for å unngå skade på maskinen.

1. Ta på vernebriller

2. Koble fra strømforsyningen

3. Fjern honeycomb-panelet

4. Fjern festemutterne på bunndekselet

5. Fjern bunnplaten

6. Ta vare på skruene og mutterne til bunnplaten for å unngå at de blir borte

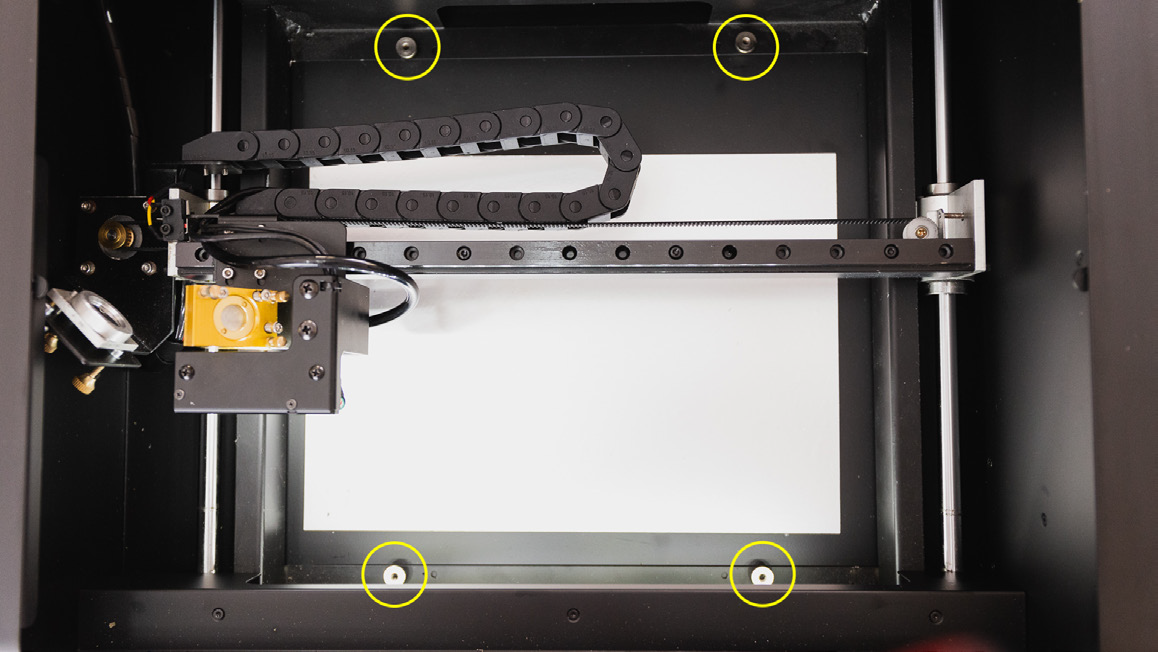

▲ Fjern de fire festemutterne på bunndekselet (Hvis du bruker settet for første gang, spray litt alkohol på de fire festemutterne og vent til skruelimet løsner, bruk deretter et verktøy for å løsne mutterne)

7. Montering av den lange fokuseringsstangen

Hvis din beamo allerede er utstyrt med et autofokus-sett, vennligst se denne veiledningen først, eller be om et forlengelsessett for fokussensor fra kundeservice, og følg deretter de koblede instruksjonene for installasjon.

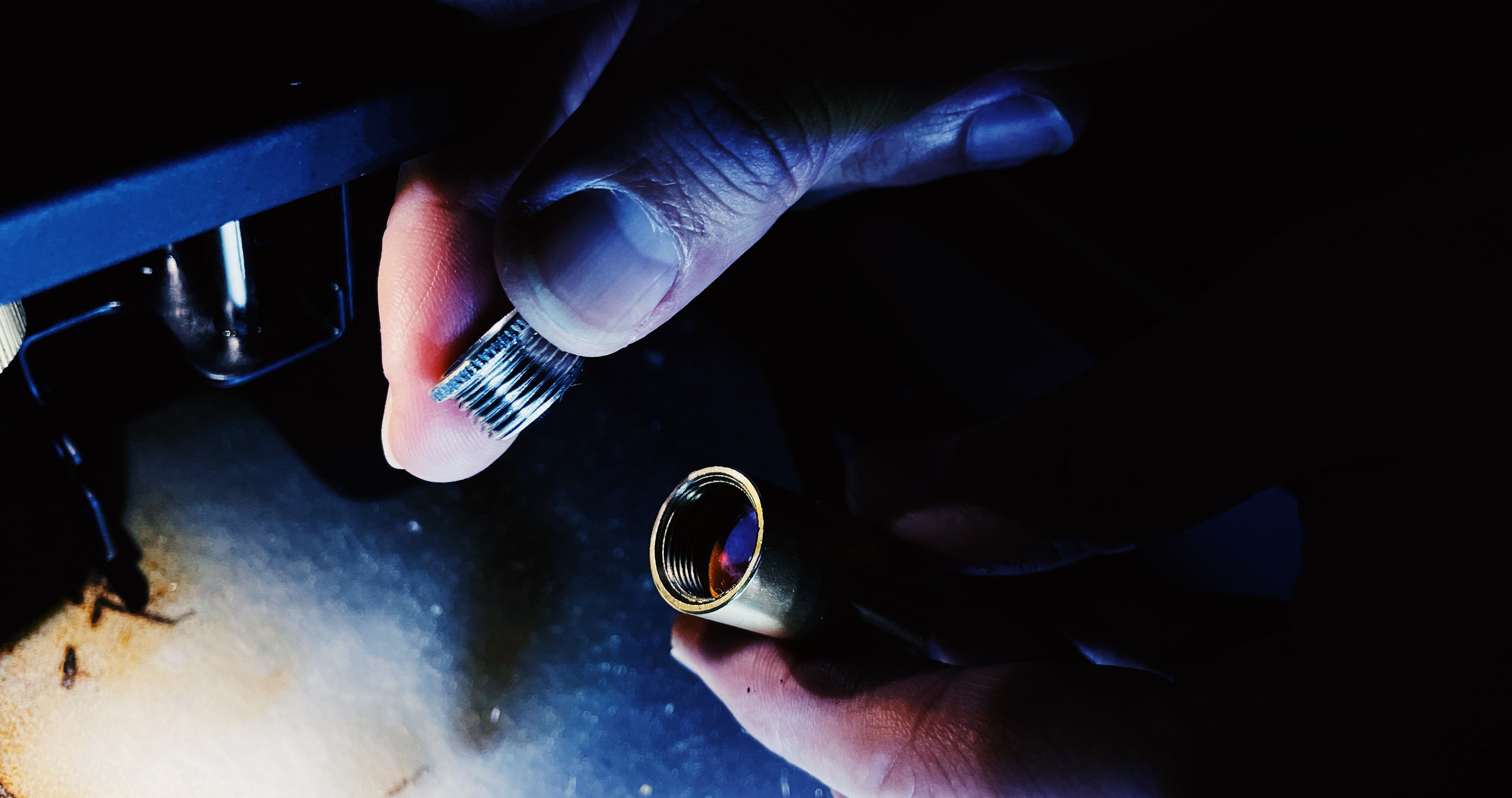

▲ Skru løs holderingen for fokusspeilet

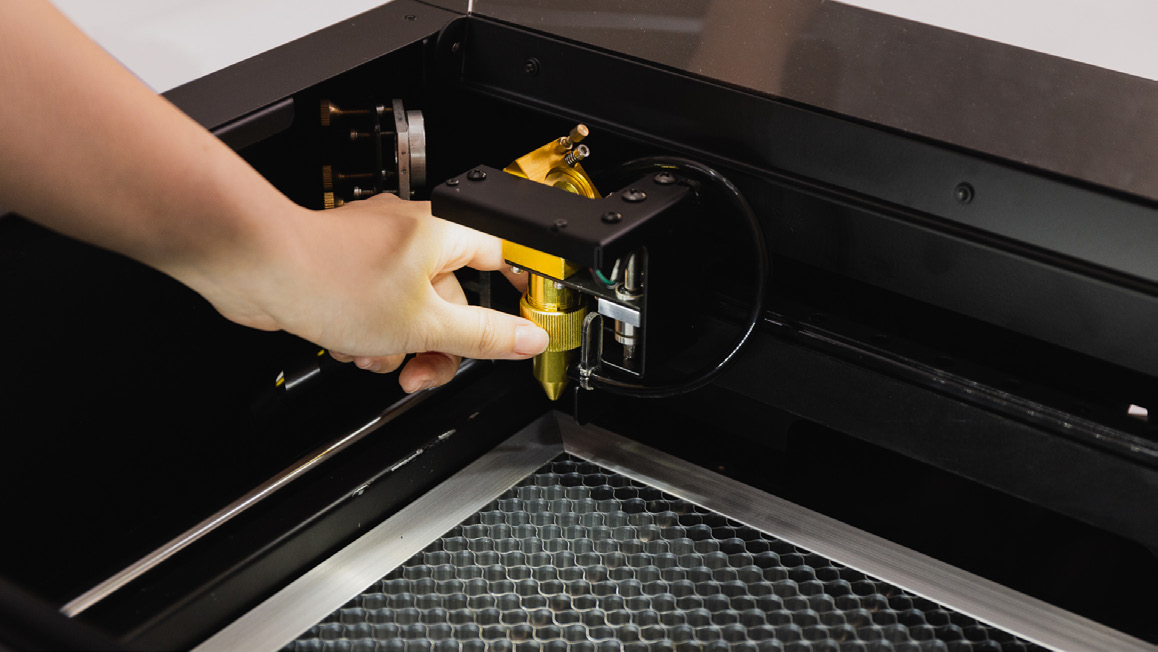

▲ Fjern laserhodet, roter og ta av sølvdekselet og oppbevar det forsvarlig

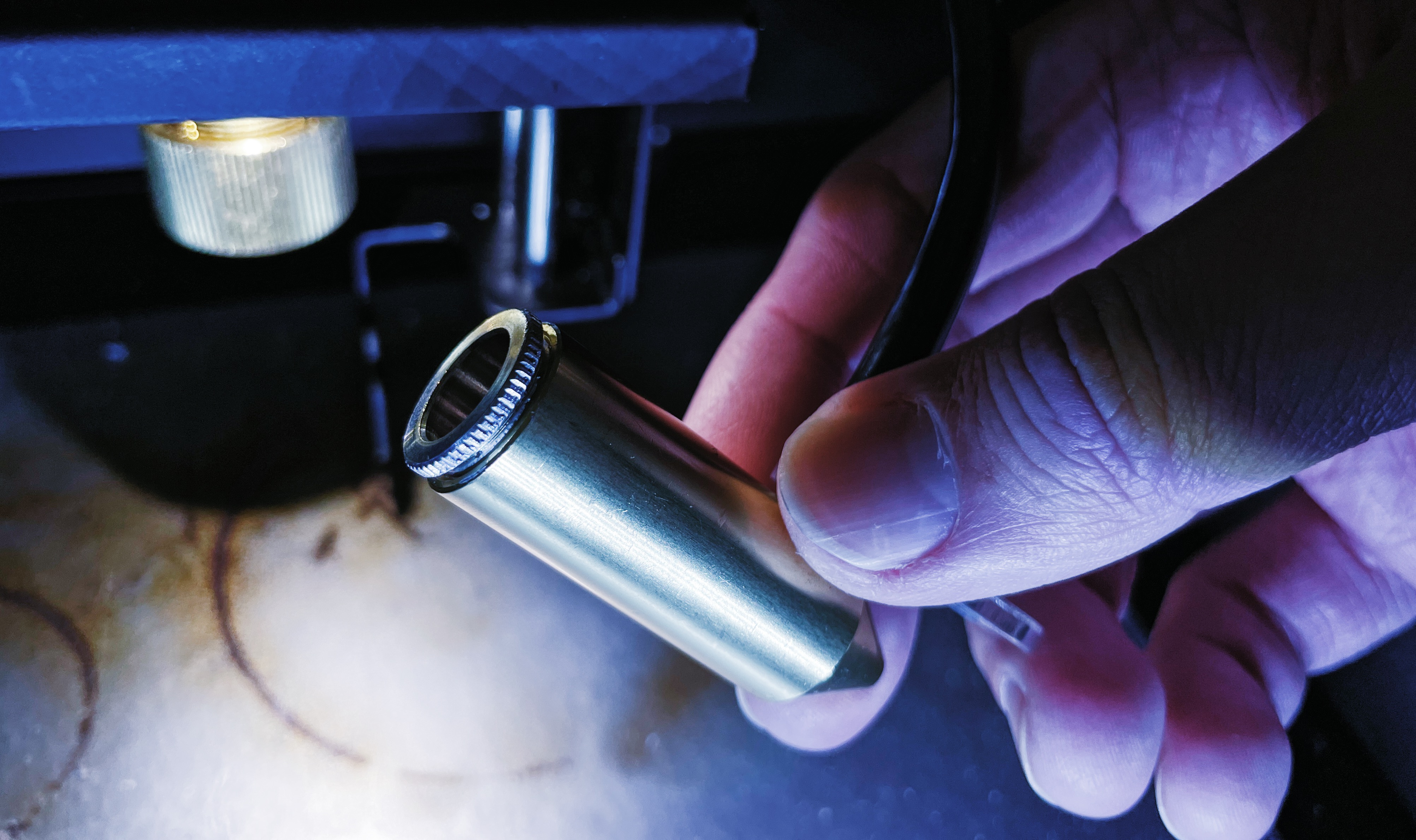

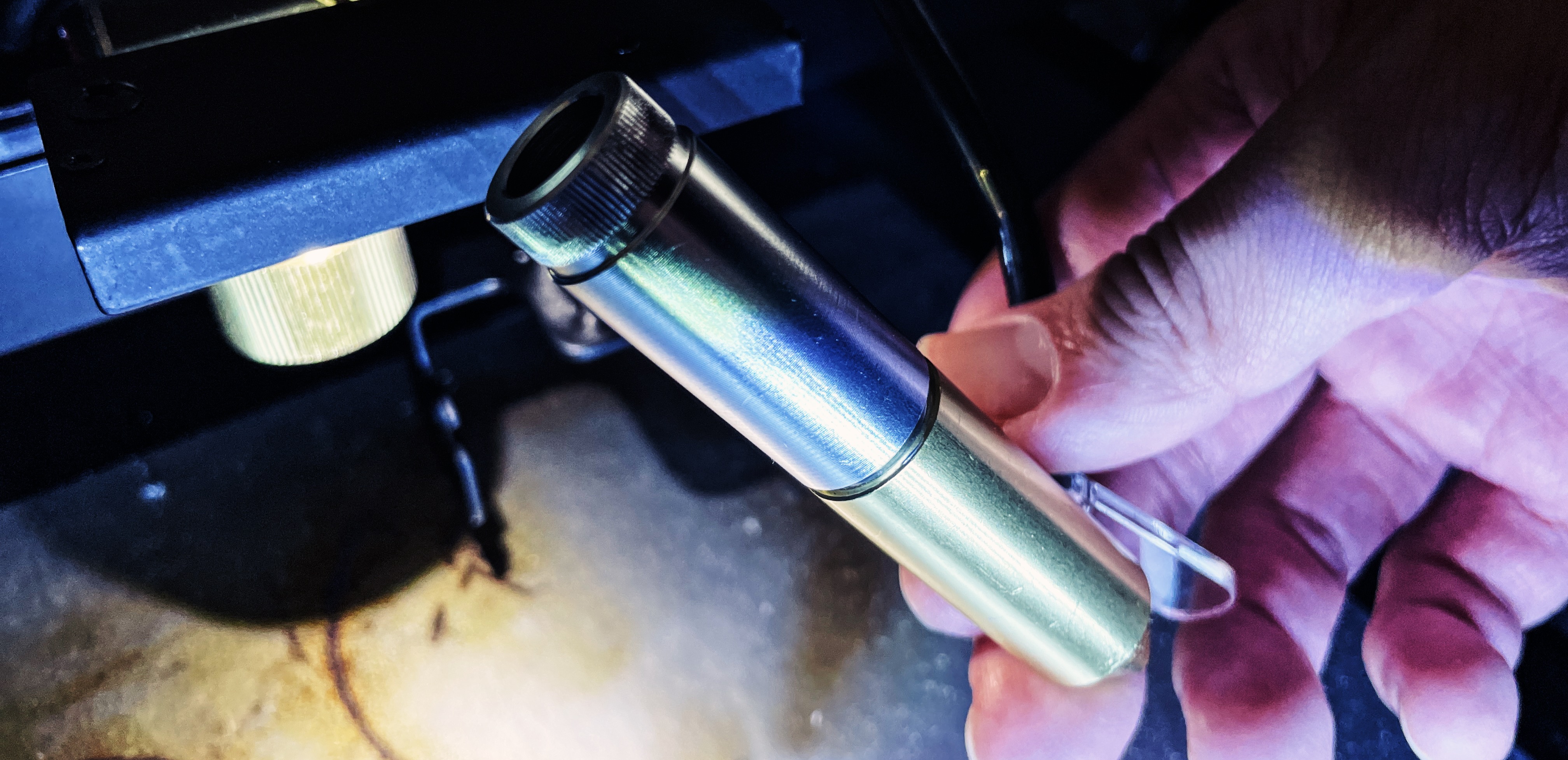

▲ Monter laserforlengerstangen

▲ Sett det forlengede laserhodet tilbake i festesokkel, trykk den svarte luftkanalen nær bunnen av kamerafestebraketten, og lås holderingen for fokusspeilet

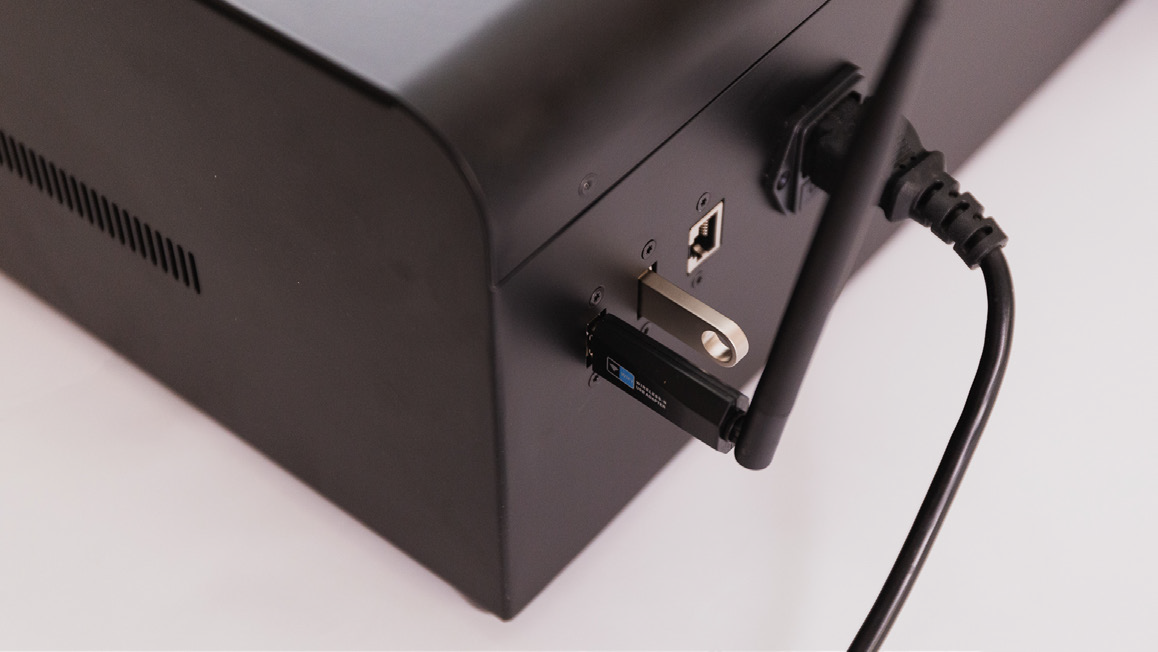

8. Installere sikkerhetslåsen

Sett inn sikkerhetslåsen fra settet i maskinen, og fjern den når den ikke er i bruk for å unngå sikkerhetsrisiko forårsaket av utilsiktet bruk av andre.

9. Start kalibreringsprosedyren

Når du bruker settet for åpen bunn, kreves en ekstra kalibrering for speilforskyvning med lang brennvidde. Prinsippet for kamerakalibrering er å gravere et kalibreringsmønster på en flate og beregne feilen gjennom kamerabildet.

a. Klikk på "Meny" > "Maskin" > "Maskinnavn" > "Kamerakalibrering (åpen bunnmodul)".

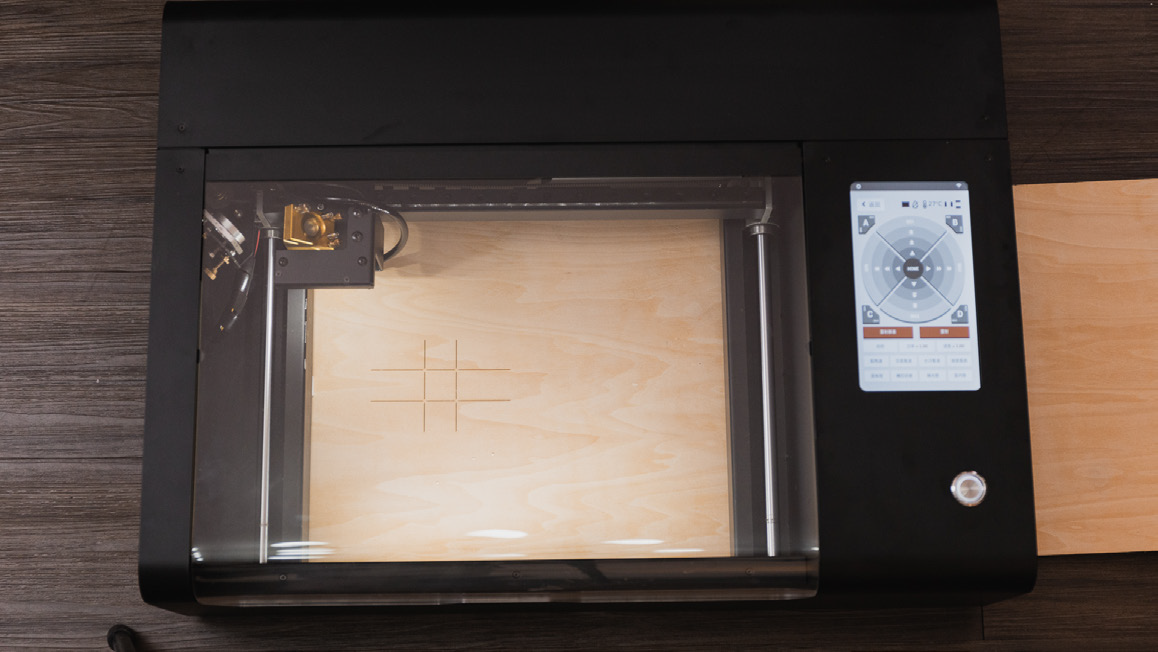

b. Plasser kalibreringsplatematerialet. I motsetning til generell kamerakalibrering som bruker vanlig papir, krever kamerakalibrering for den åpne bunnmodulen et hardt platemateriale (treplate, skumplate) som underlag for kalibreringsmønsteret. Vanlig hvitt papir vil bli blåst bort av avtrekksviften og luftpumpen. Etter å ha festet det harde platematerialet og fokusert, kan du klikke på "Neste" for å gravere kalibreringsmønsteret.

Hvis automatisk kalibrering mislykkes på grunn av materialets tekstur, er det mulig å justere kalibreringsverdiene manuelt. Nøyaktig kamerakalibrering kan betydelig forbedre kvaliteten på sammenføyningen. Det er bare nødvendig med én kalibrering hver gang forlengerstangen monteres.

Utfør automatisk og manuell kalibrering

▲ Etter at graveringen er fullført, vil programvaren automatisk generere kalibreringsverdier. Ved gravering med åpen bunn bør forhåndsvisningsfeilen minimeres så mye som mulig, og noen kalibreringsverdier må kanskje justeres manuelt.

Observer forskyvningen av den røde boksen på datamaskinen, juster X-Y-forskyvningsverdiene på høyre side, rotasjonsvinkel, størrelse og andre verdier for å få den røde boksen til å overlappe med midtboksen i forhåndsvisningskorset.

Etter å ha klikket på Neste er kalibreringen fullført.

Bruk

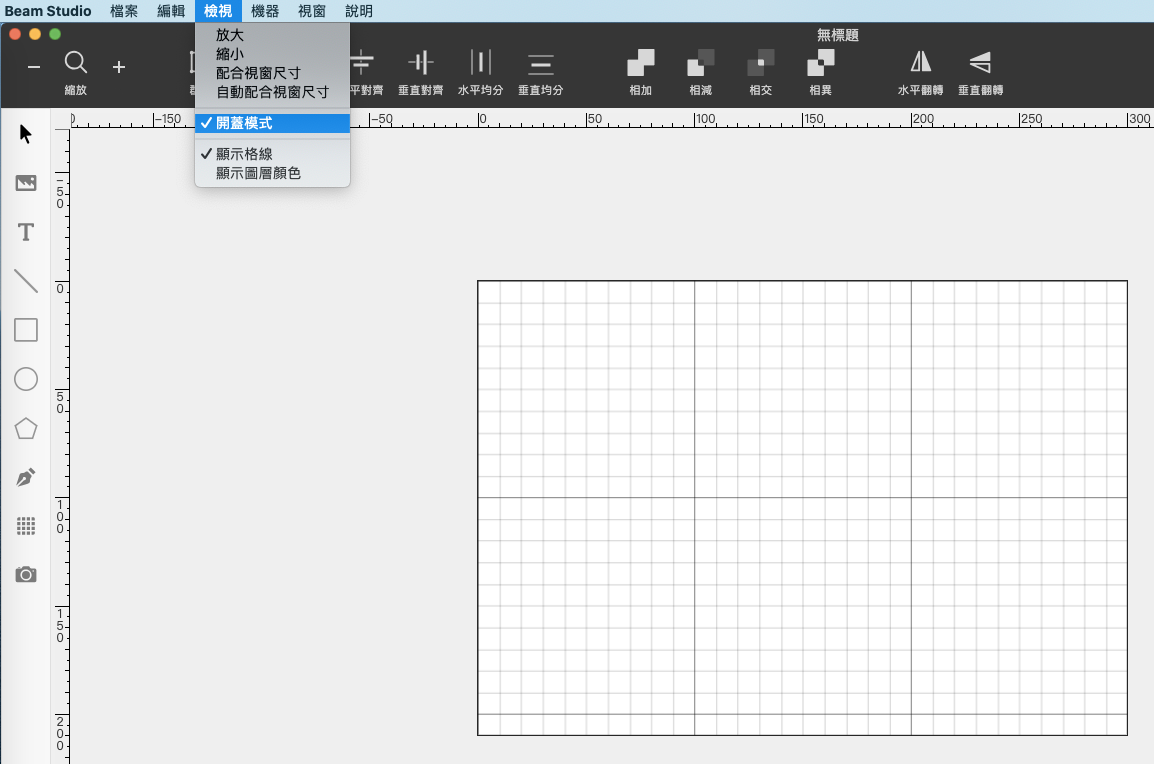

Sørg for at "Vis" > "Åpen bunn-modus" er avkrysset når du opererer i denne modusen.

I dokumentinnstillingene vil kameraforhåndsvisningen være i riktig posisjon etter at alternativet for åpen bunn er aktivert. Etter å ha plassert materialet under maskinen, kan du sende filen som vanlig og starte gravering og kutting.

Brukstips

1. For storskala kutting anbefales det å bruke SVG-format for filen, og gjøre hele kuttebanen til ett SVG-bilde, slik at du kan flytte grafikken direkte i programvaren ved spleising.

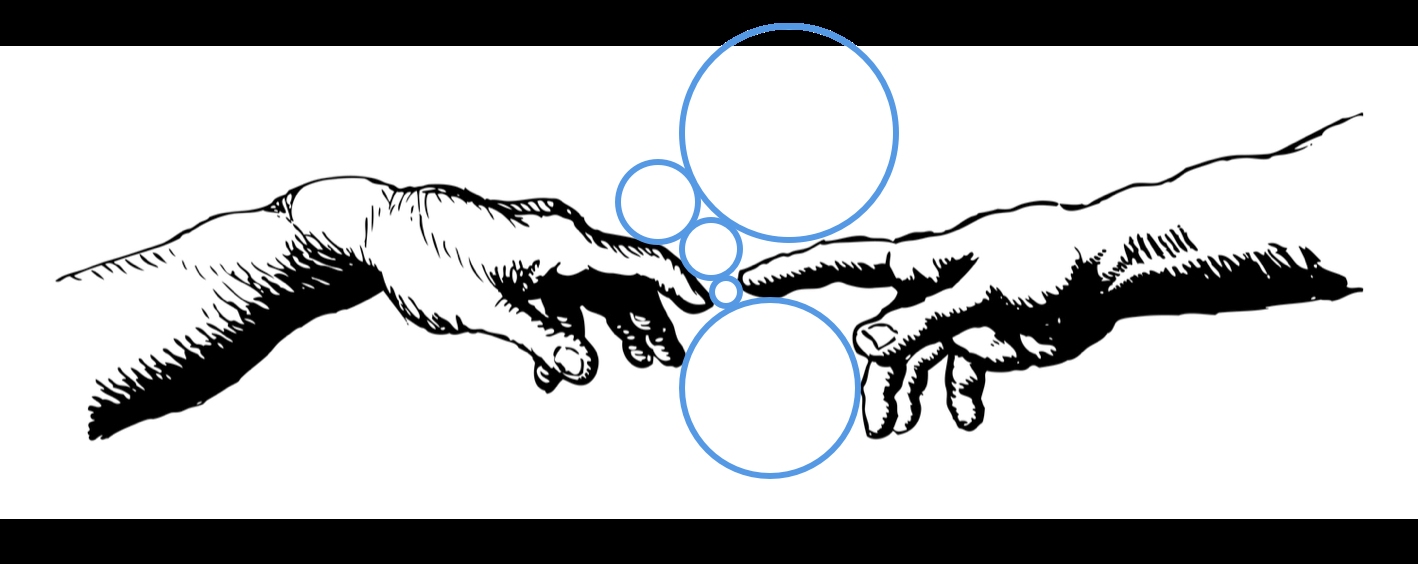

2. For storskala graveringsarbeid anbefales det å la det være tomrom (stor blå sirkel) i hver gravering for å tillate feilmarginer.

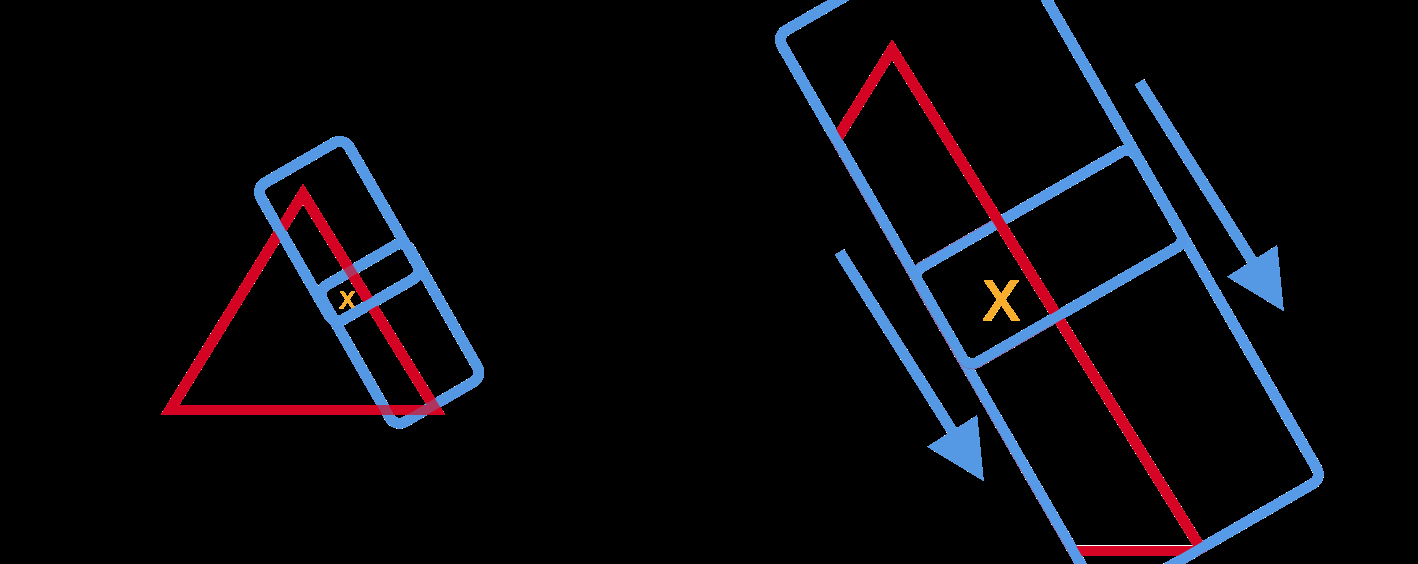

3. Under forhåndsvisning kan du justere med to eller flere referansepunkter. Hvis det er deler som opprinnelig skulle fjernes, kan du legge til justeringsmarkører. (Som vist i figuren er de røde trekantene delene som skal fjernes, og det gule krysset er referansepunktet.)

4. Hvis forhåndsvisningsposisjonen er litt forskjellig hver gang, må du sørge for at bunnen av kamerabraketten er nær luftkanalen og at maskinen står i vater.
5. Når du flytter maskinen, må du løfte den og deretter flytte den. Å skyve maskinen kan skade fotputene og arbeidsstykkene.

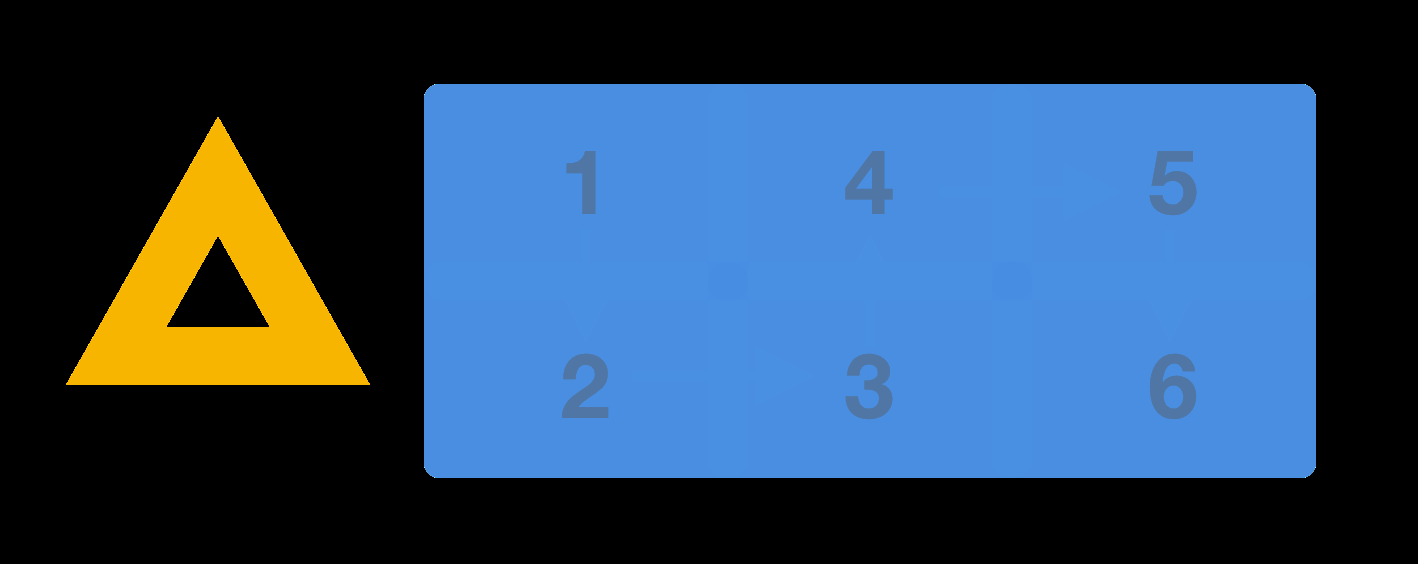

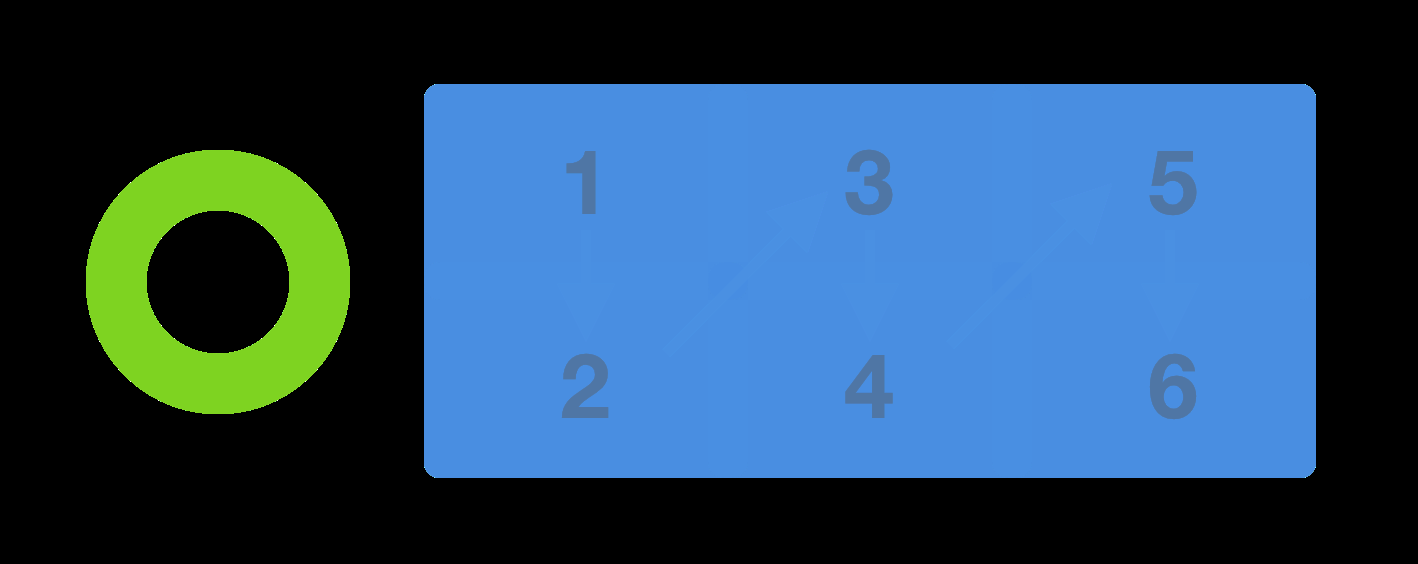

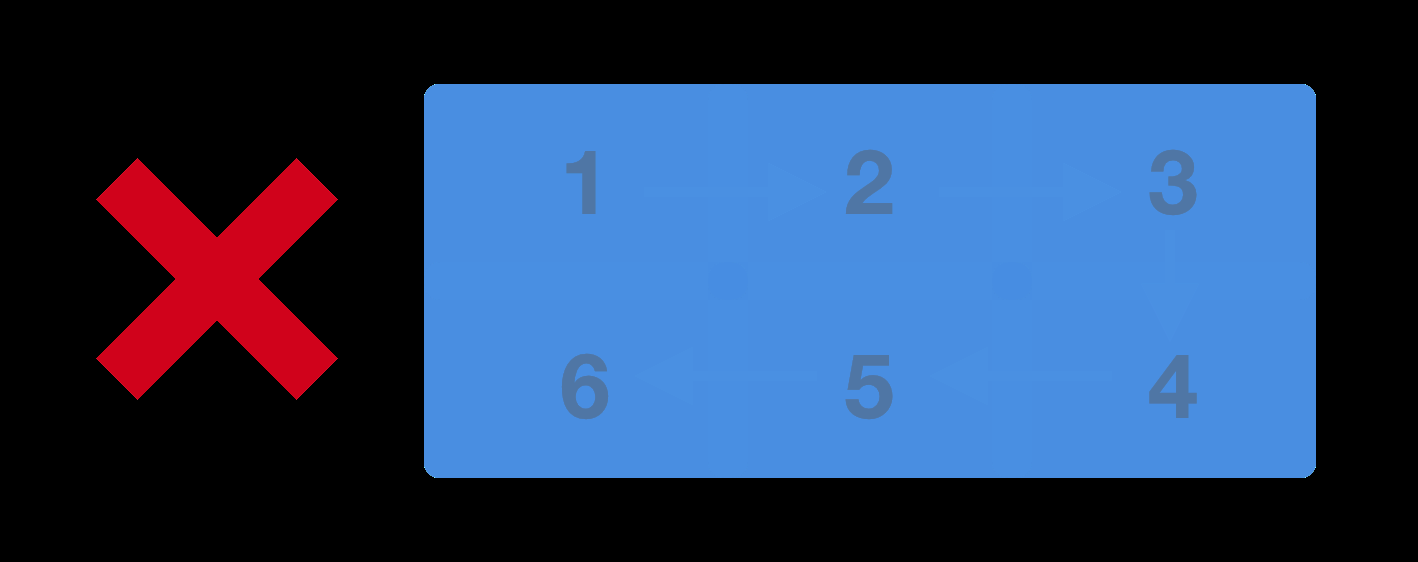

6. Etter flere spleisinger kan feil bli forstørret. Det anbefales å gravere sekvensielt i henhold til det tilkoblede området.








   Jo større forskjell i tilstøtende rekkefølge, desto større akkumulert feil.
