beamo - Installasjon av autofokus-tilbehør

 For din egen sikkerhet, vennligst slå av maskinen og trekk ut støpselet.

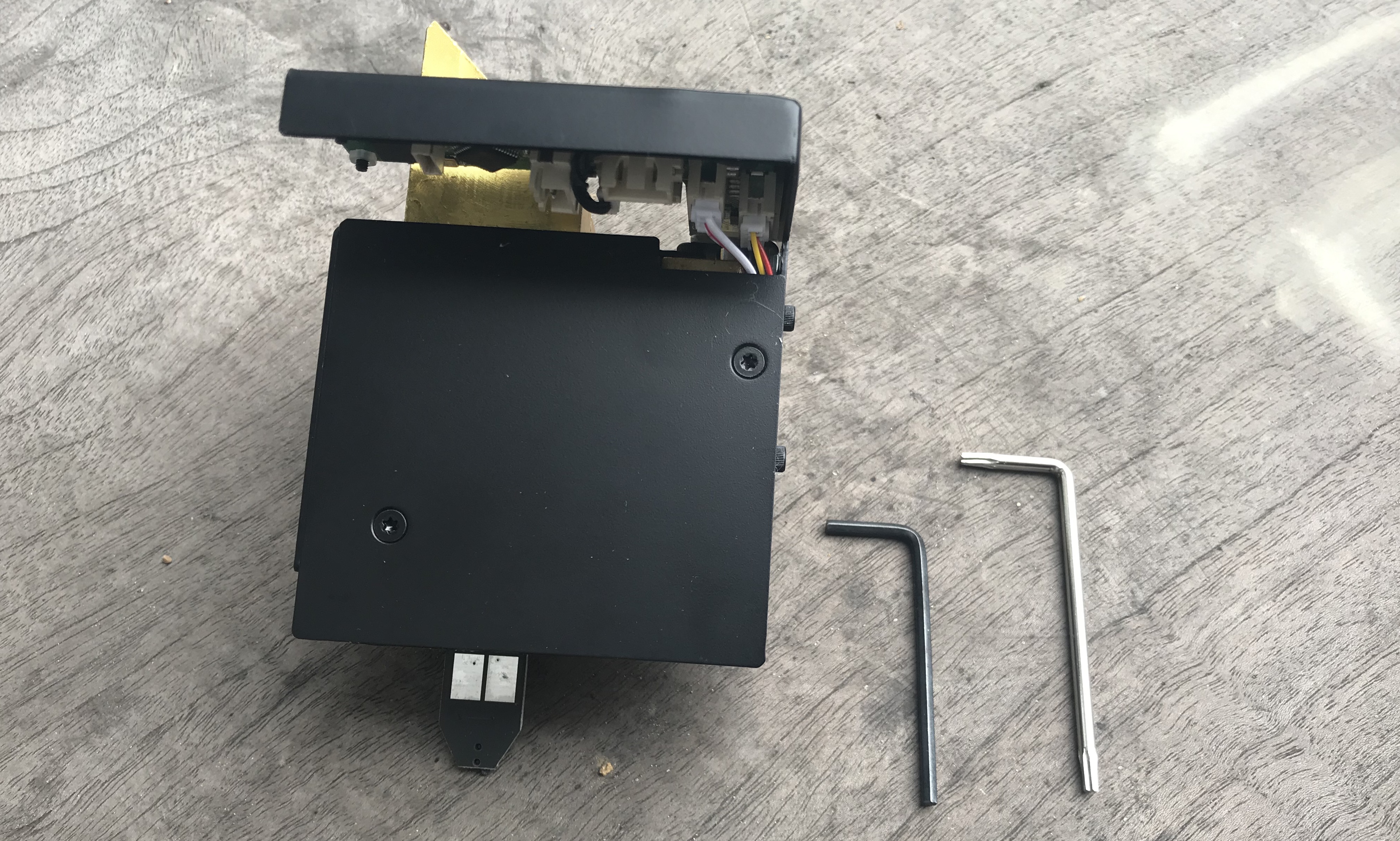

①Autofokus-tillegg ②Unbrakonøkkel ③Stjernenøkkel (I original beamo-pakke)

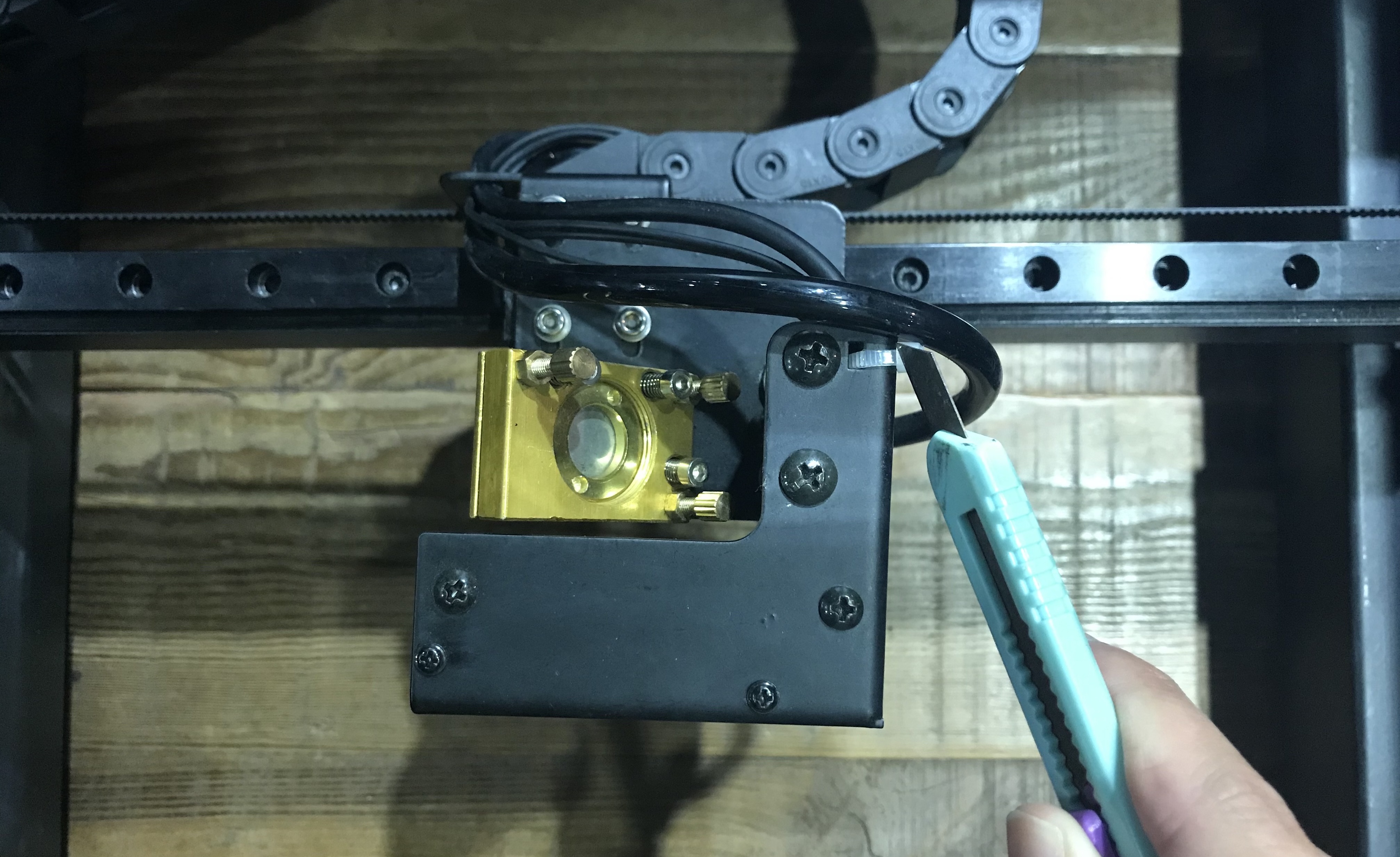

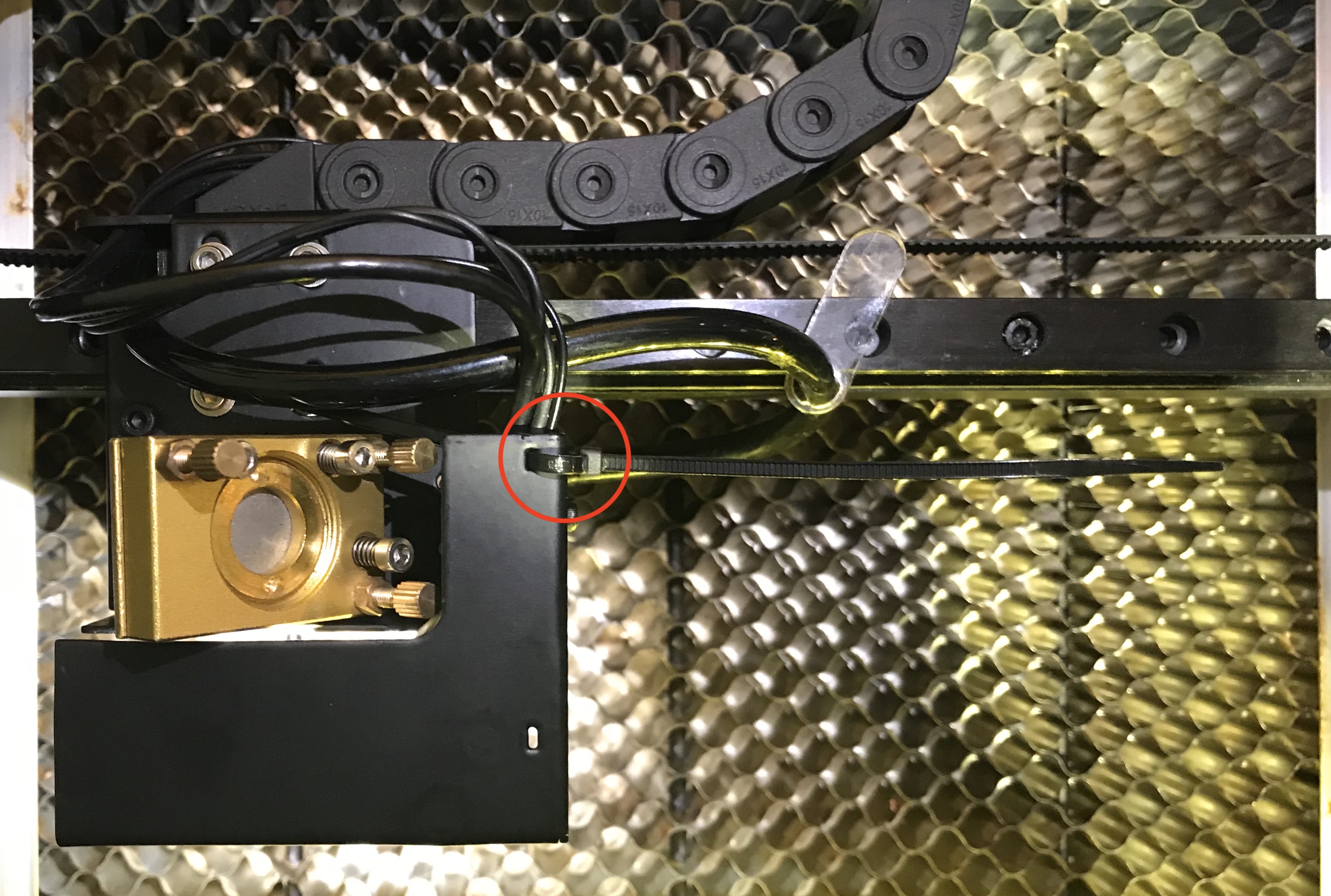

1. Kutt plastremmen som holder kabelen.

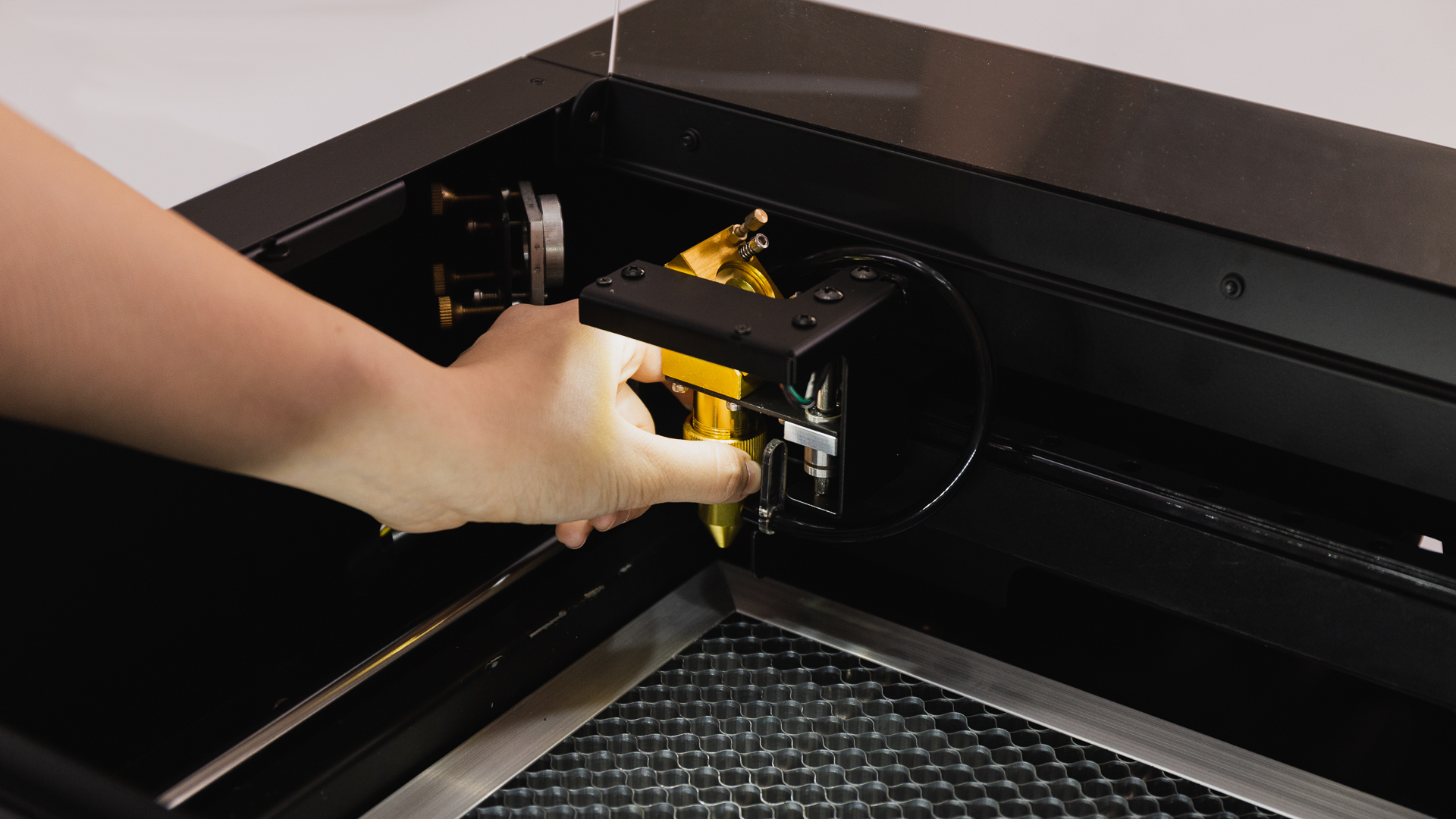

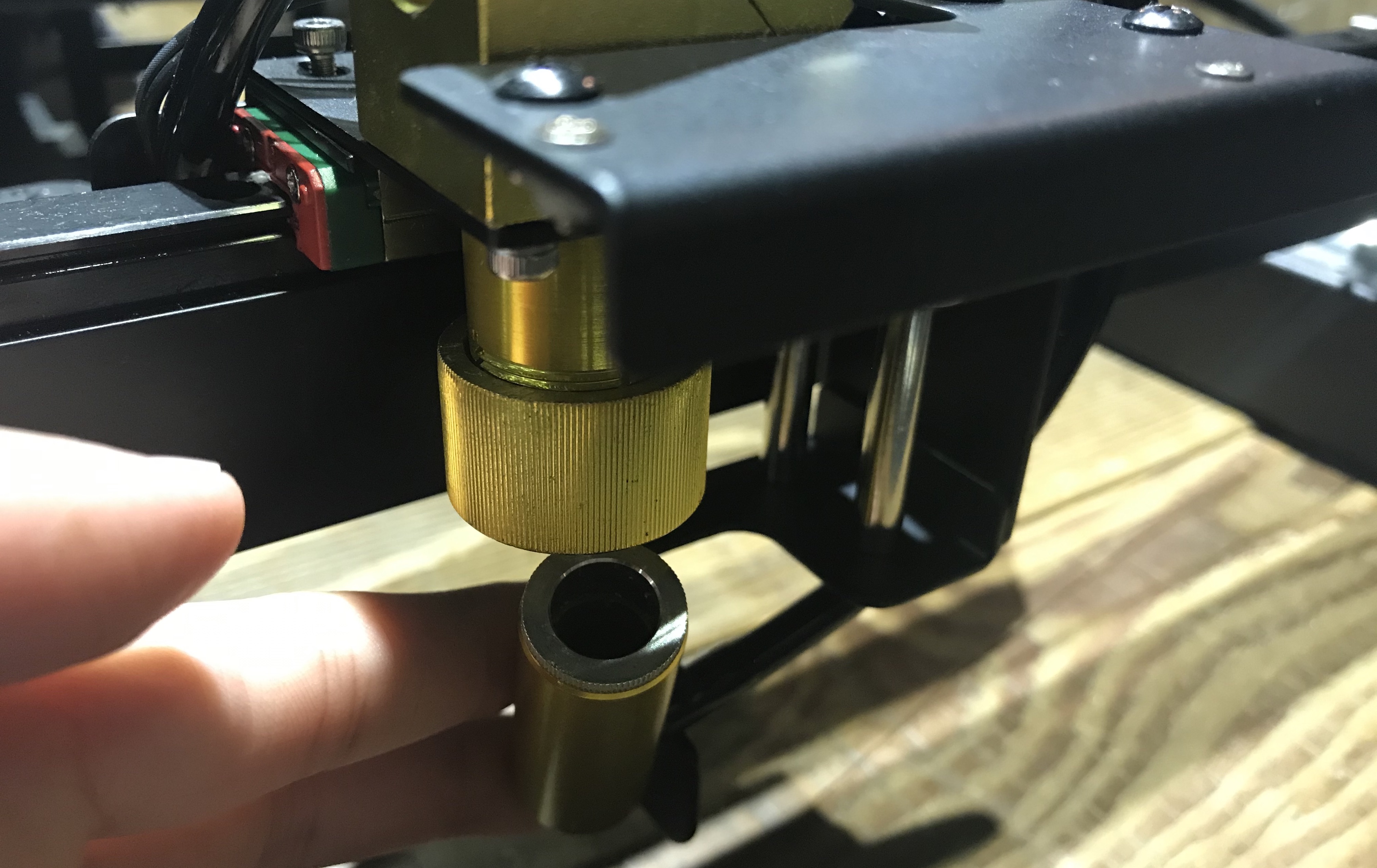

2. Løsne laserhodets fokusring og fjern laserhodet. hodet fokusring og fjern laserhodet.

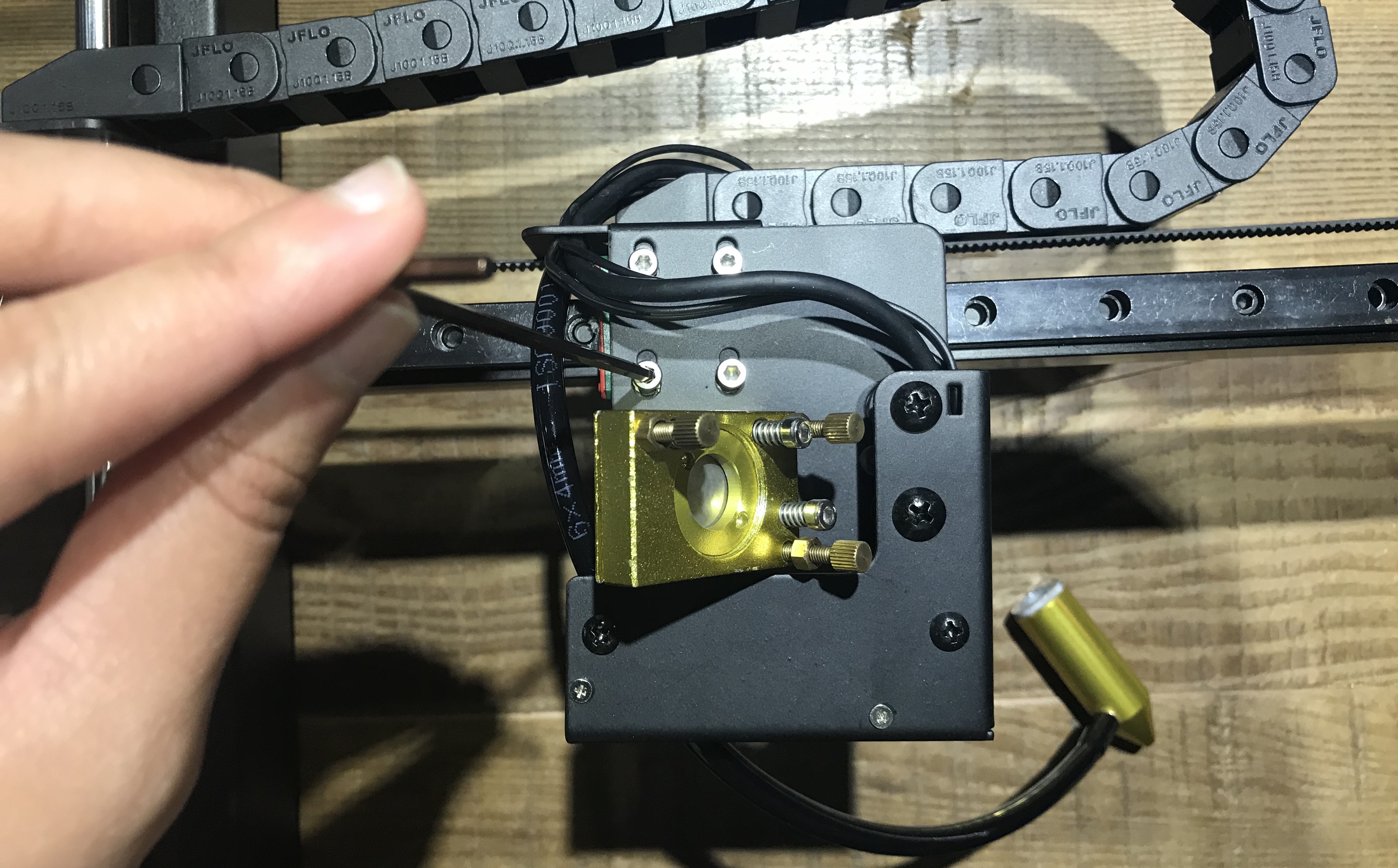

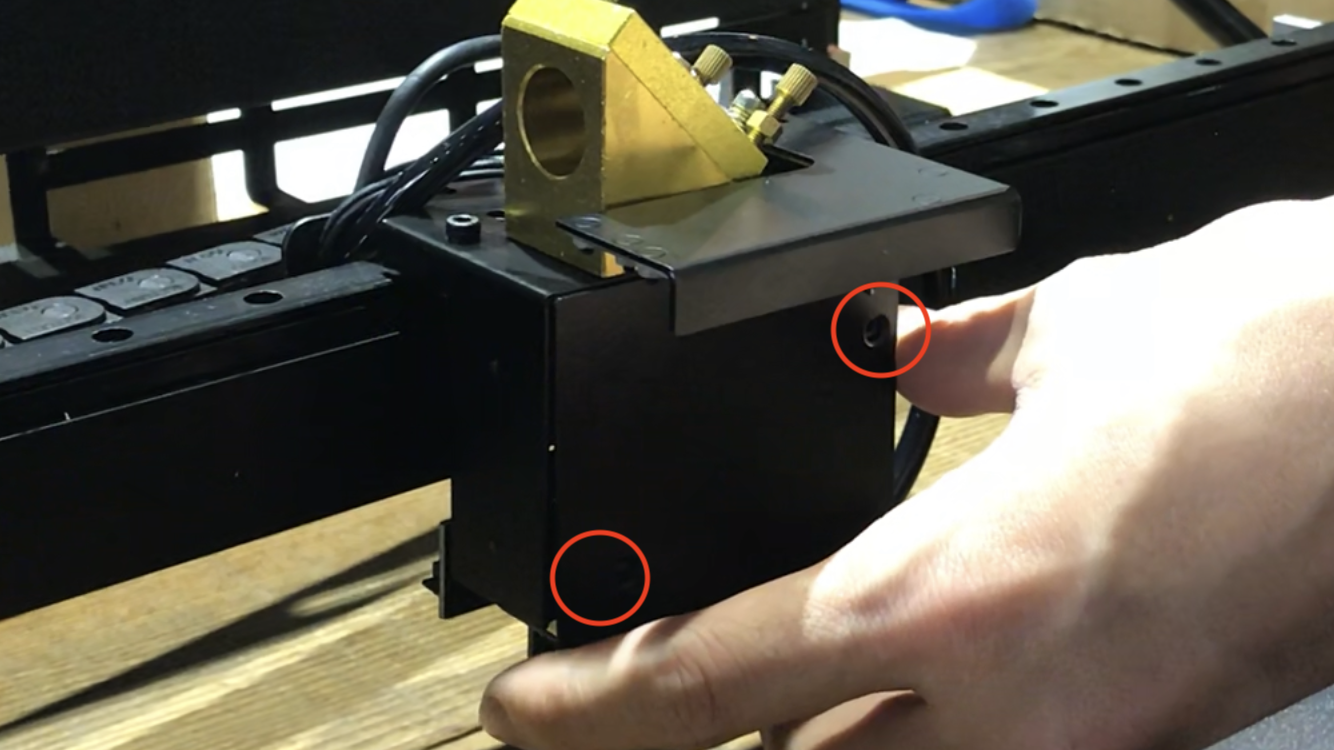

3. Løsne de 4 skruene som holder lasermodulen til sporet med unbrakonøkkelen.

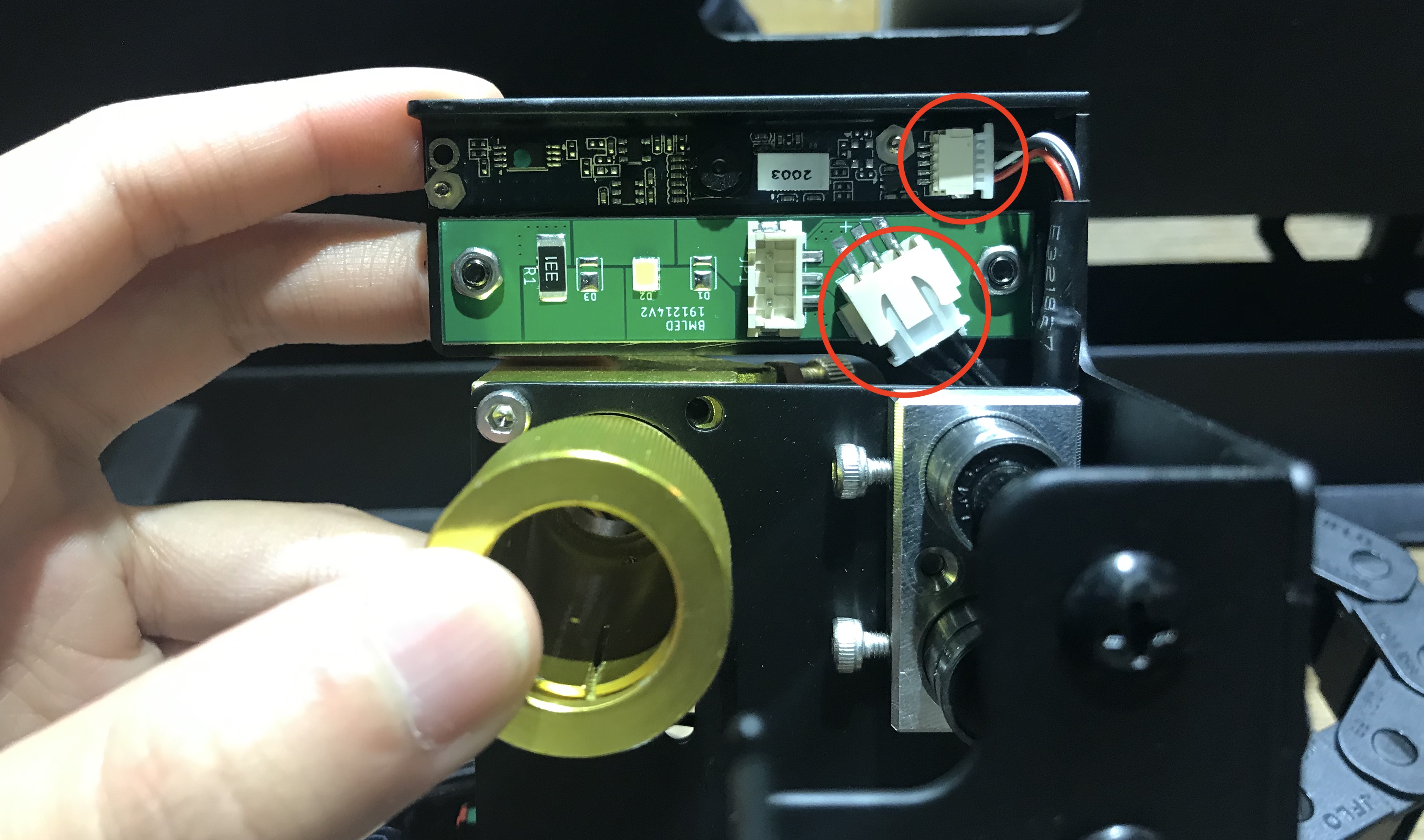

4. Fjern både kamerakabelen og LED-ledningen.

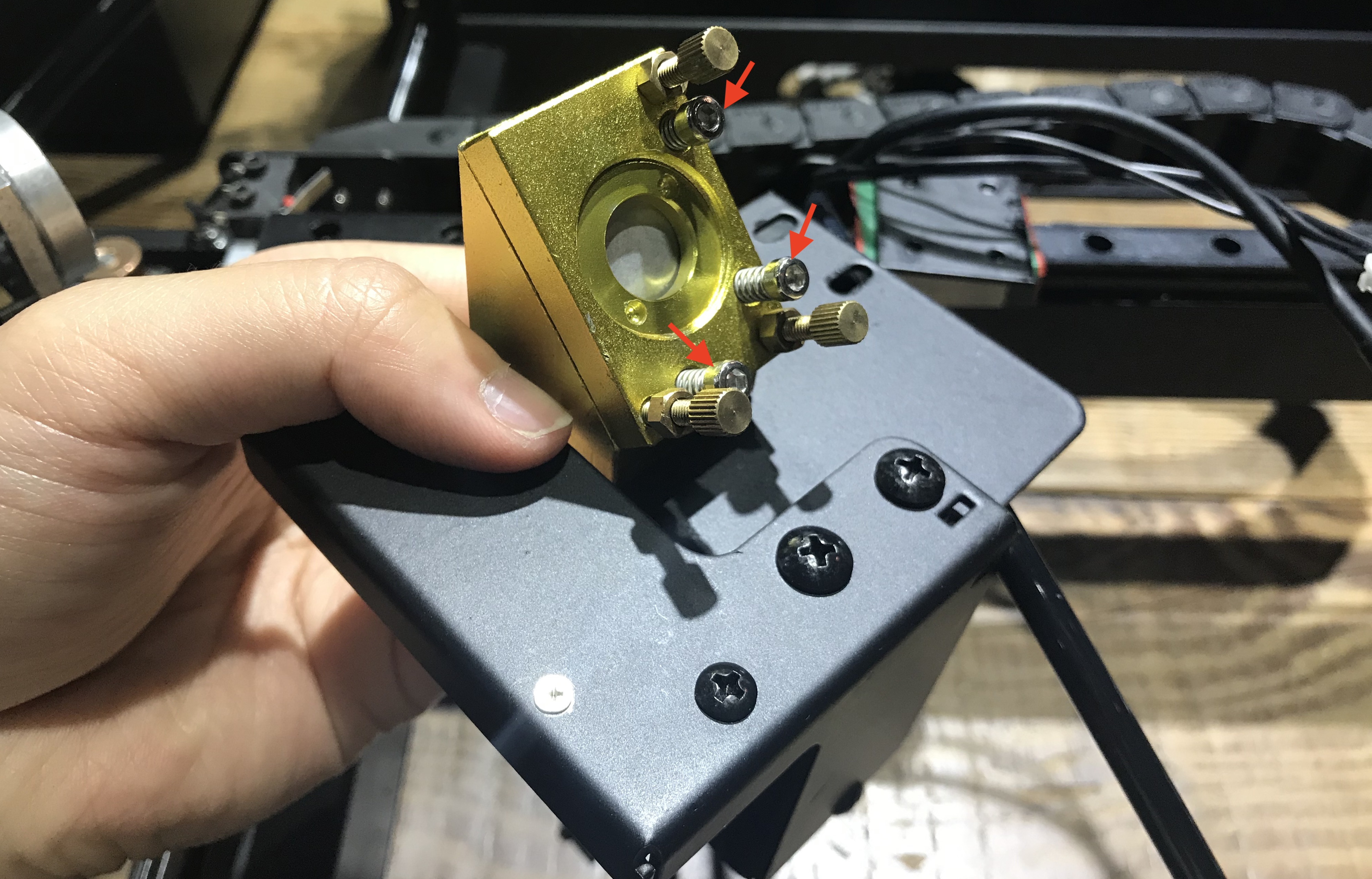

5. Fjern det tredje refleksjonsspeilet med unbrakonøkkelen.

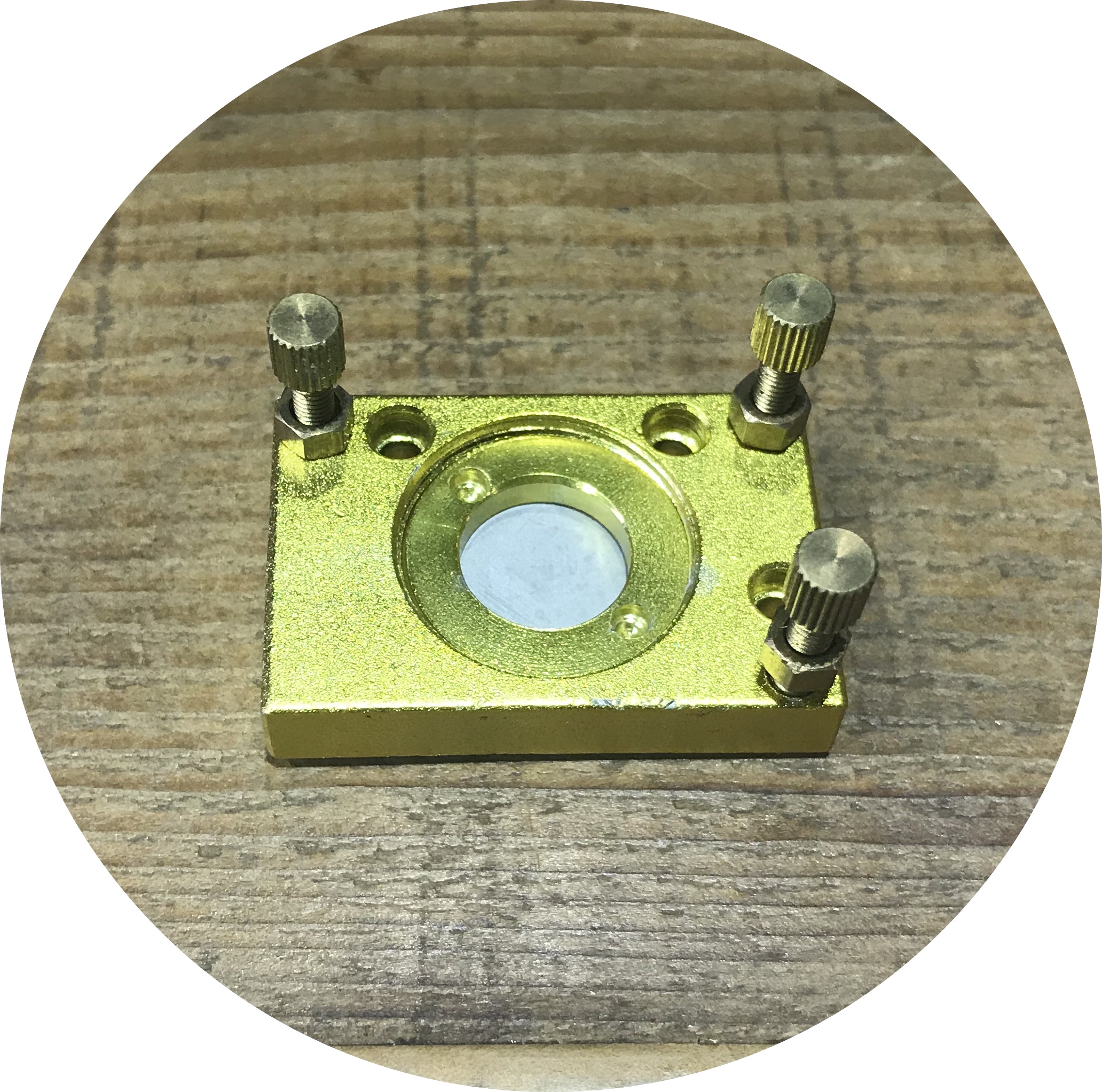

▲Tredje refleksjonsspeil

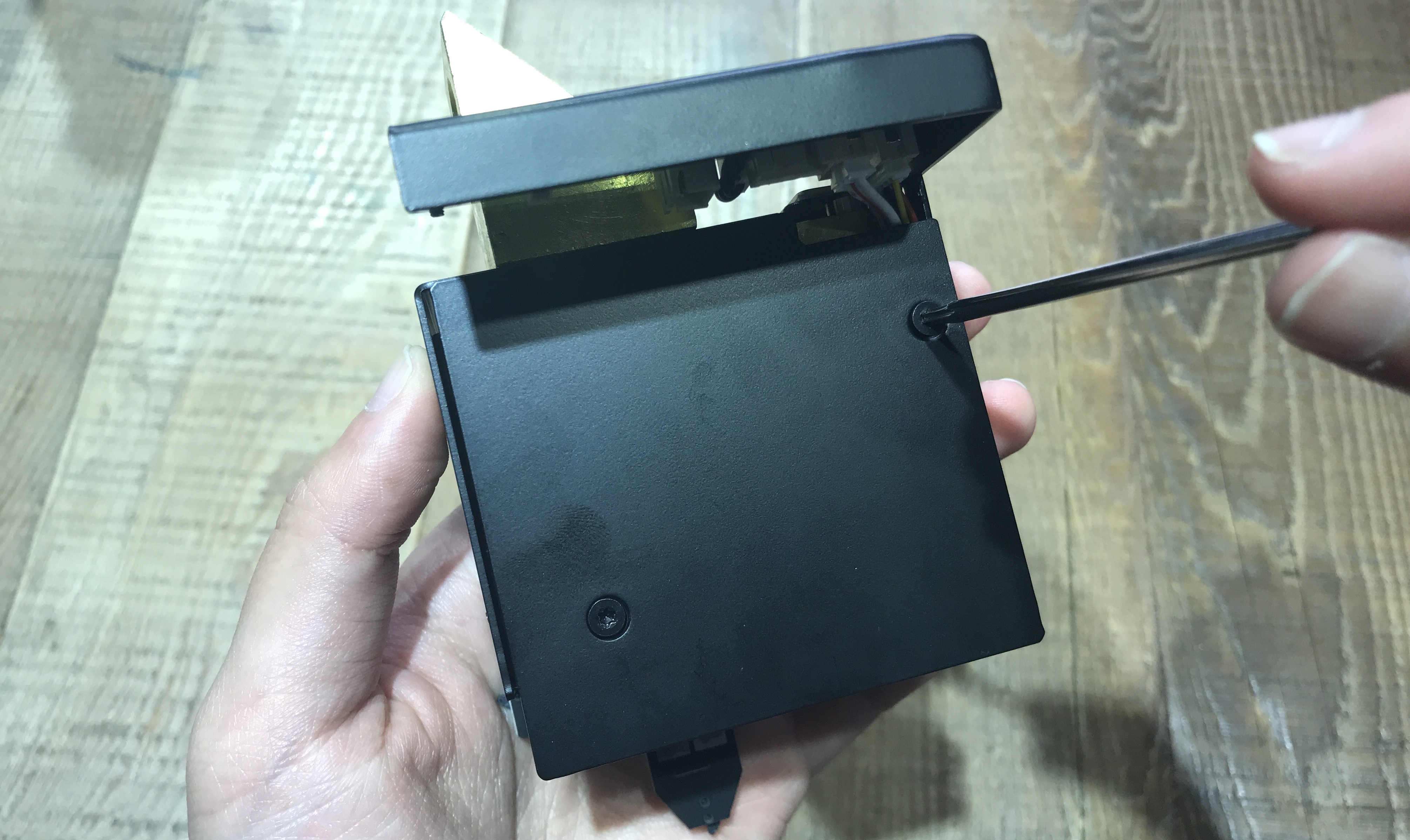

6. Fjern to skruer på autofokus

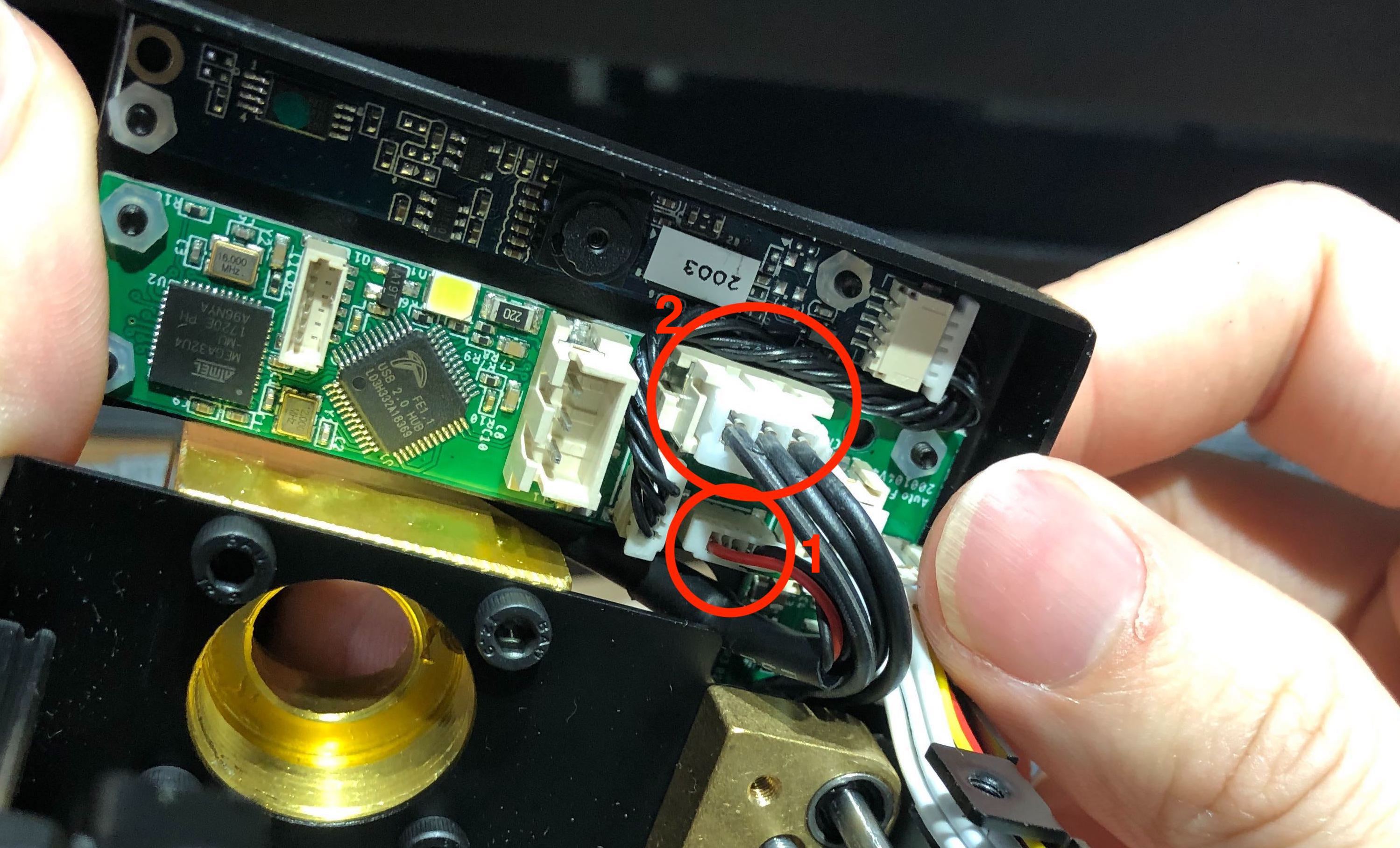

7. Koble kamerakabelen og LED-ledningen i Sirkel 1 og Sirkel 2.
(Tips: Koble til kameralinjen først, deretter LED-ledningen)

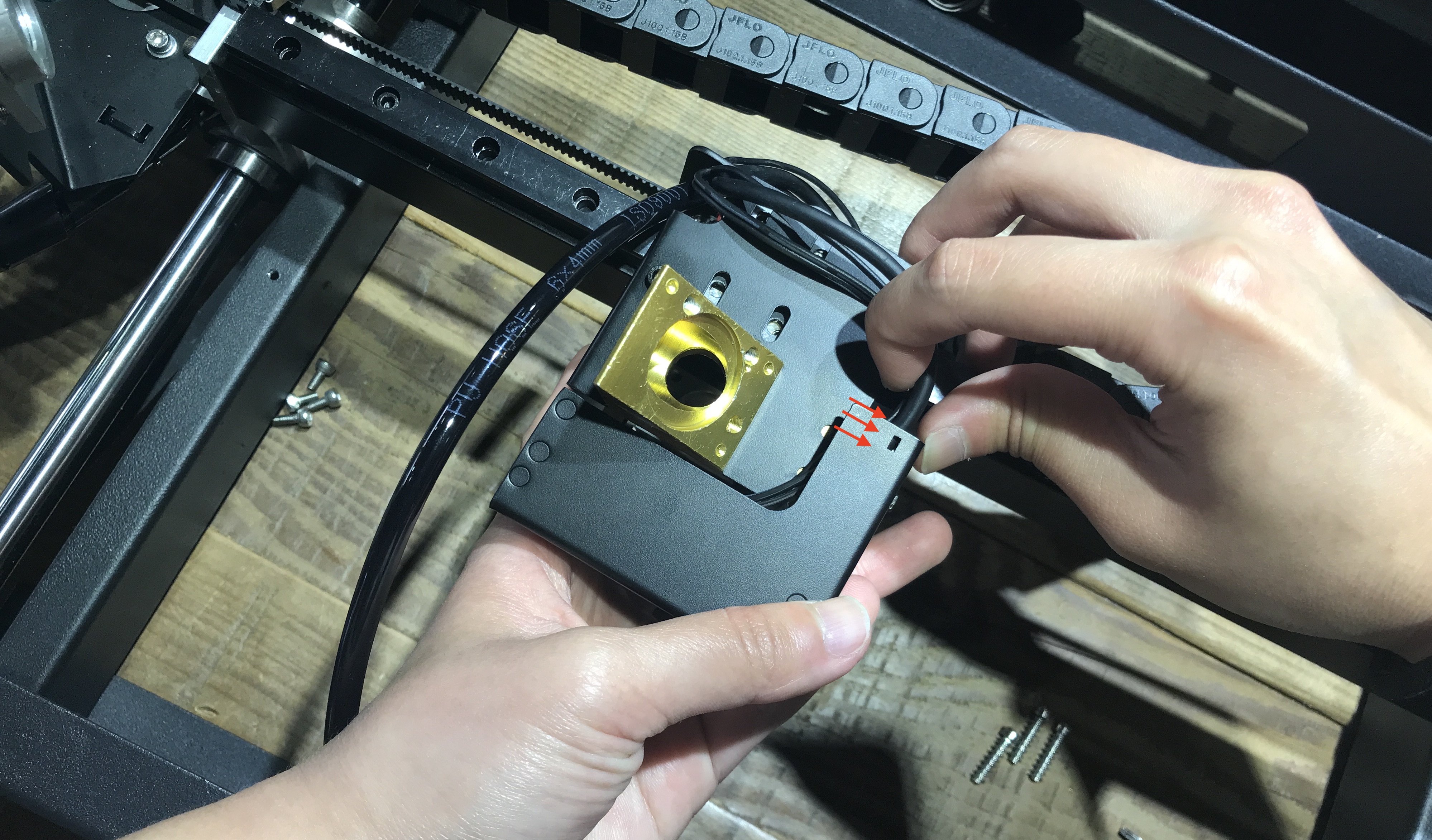

8. Samle ledningene til siden og hold dem med plastremmen.

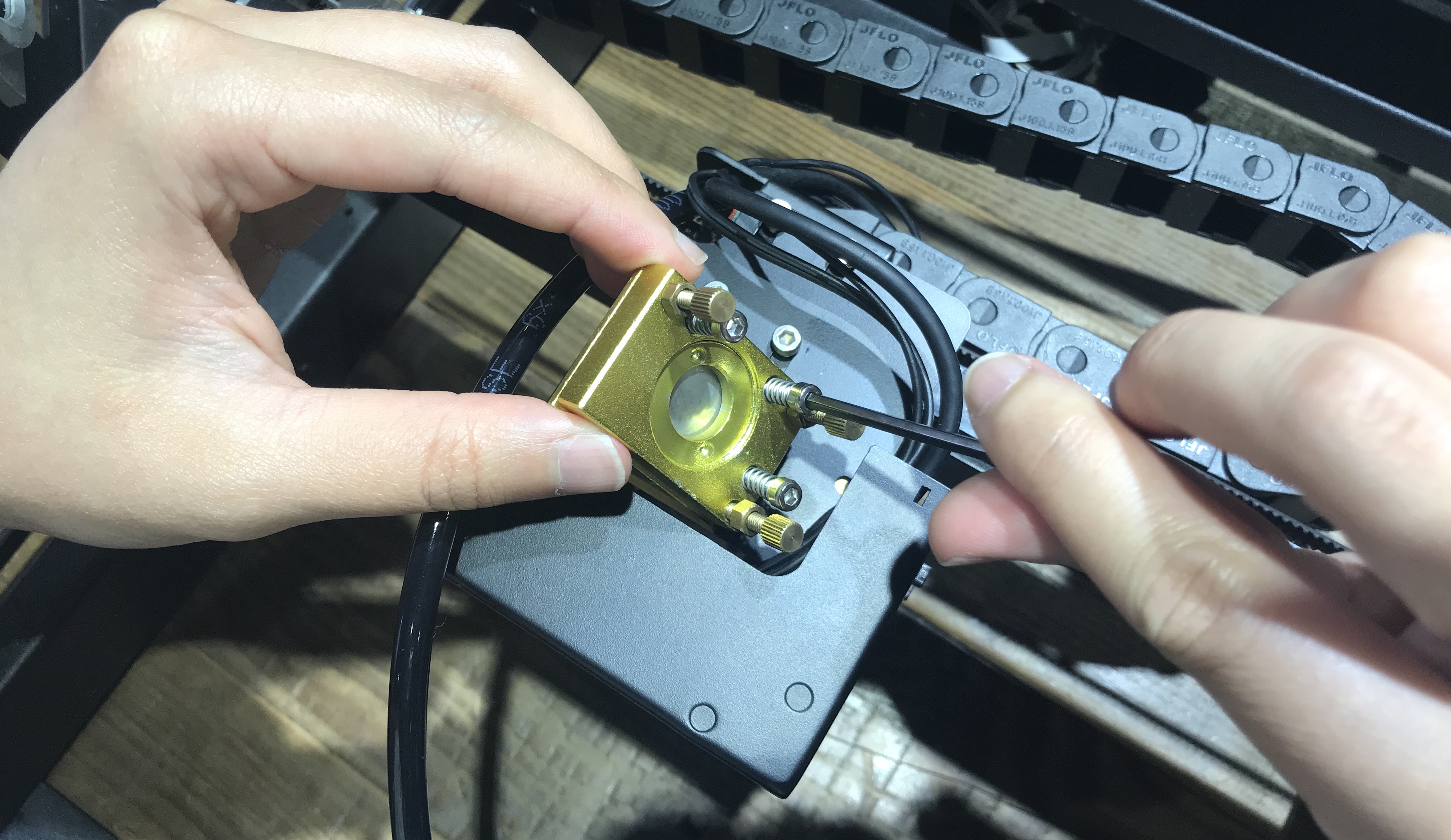

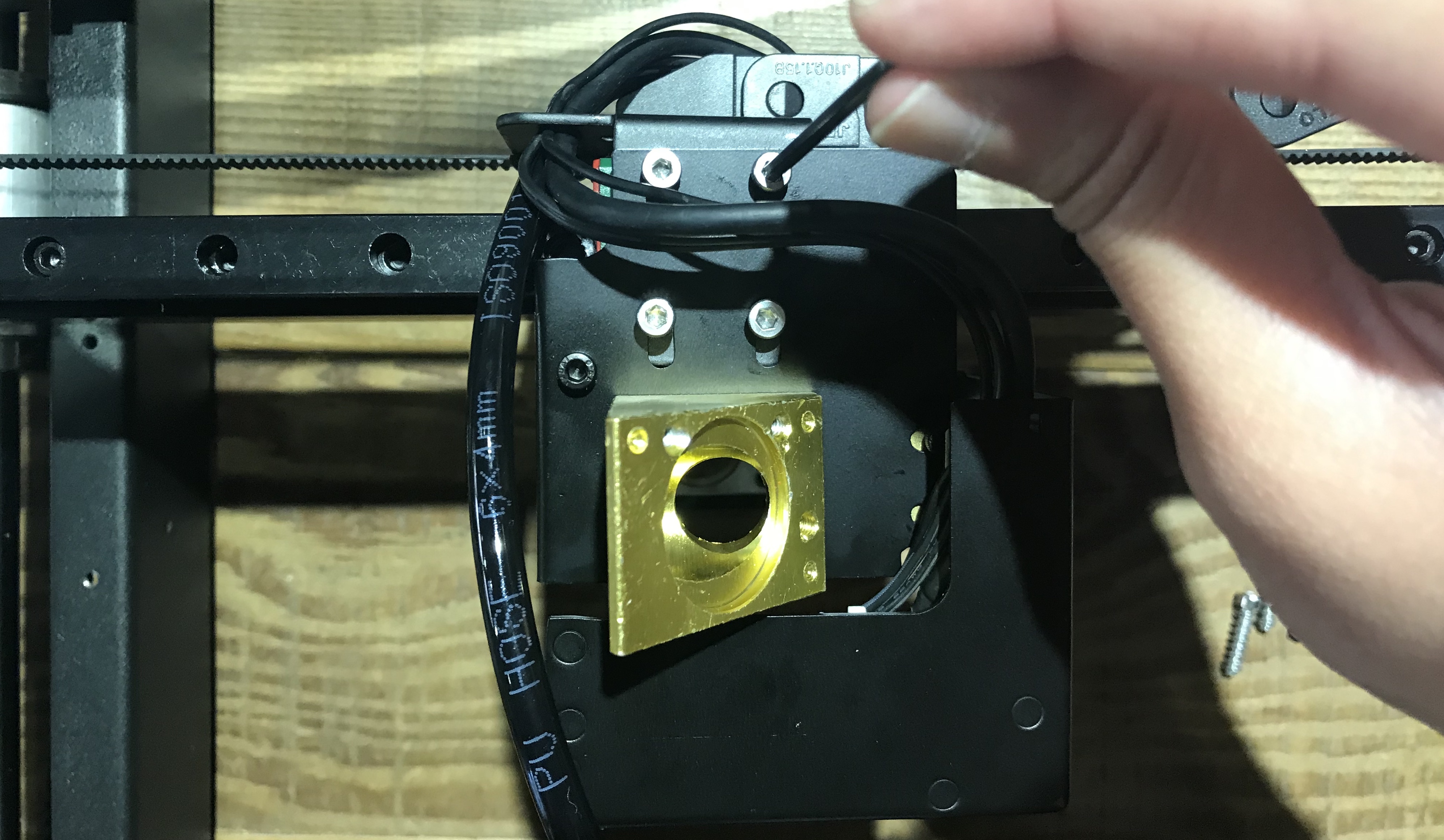

9. Plasser autofokusmodulen tilbake på sporet ved å stramme de fire skruene med unbrakonøkkelen.

10. Lås det tredje refleksjonsspeilet tilbake på plass.
(Tips: Ikke stram skruene helt ned, halvveis bør være nok)

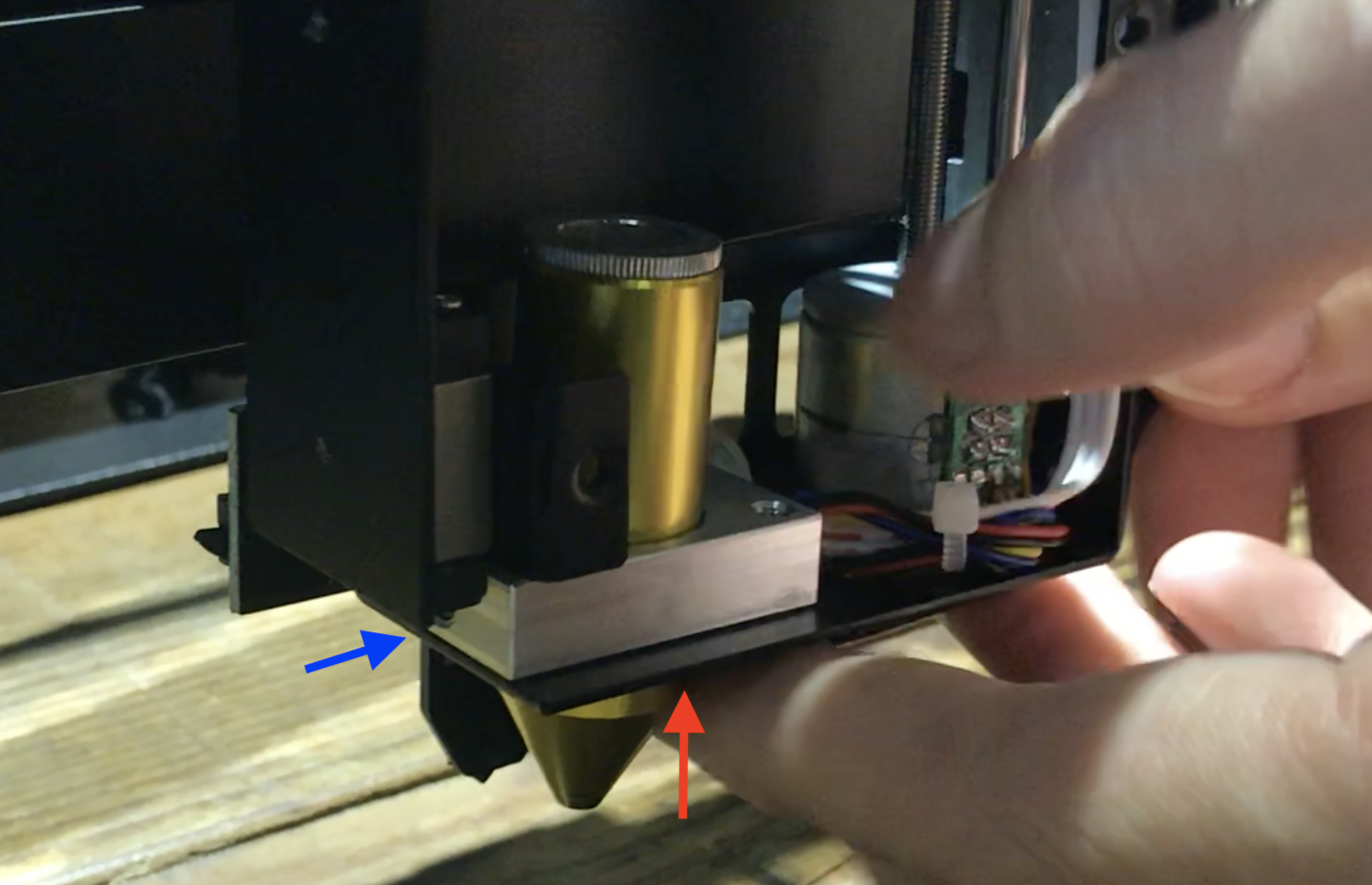

11. Ta ut bikaken og skyv laserhodet helt opp (se rød pil på bildet) og lås laserhodet tilbake på plass, skruen er på venstre side. (se blå pil på bildet)

12. Start maskinen. Og sett bikaken tilbake etter at laserhodet løfter seg opp.

13. Sjekk om den optiske banen er justert. Se veiledningen for justering av optisk bane .

14. Lås skruene på autofokusmodulen tilbake på plass.

15. For å begynne å bruke autofokus, vennligst se Bruke autofokusmodulen for grunnleggende oppsett i Beam Studio.

 Påminnelse: IKKE trykk på Cam Led etter installasjon av autofokus.

Kameralampen vil automatisk være på når maskinen slås på. Å trykke på Cam Led vil ikke slå av kameralampen, men vil i stedet kutte strømmen som skulle få autofokus til å fungere. Dermed vil ikke laserhodet bevege seg i det hele tatt, og du må trykke på Cam Led en gang til for å slå på strømmen.

Se neste: Brukerveiledning for autofokus
