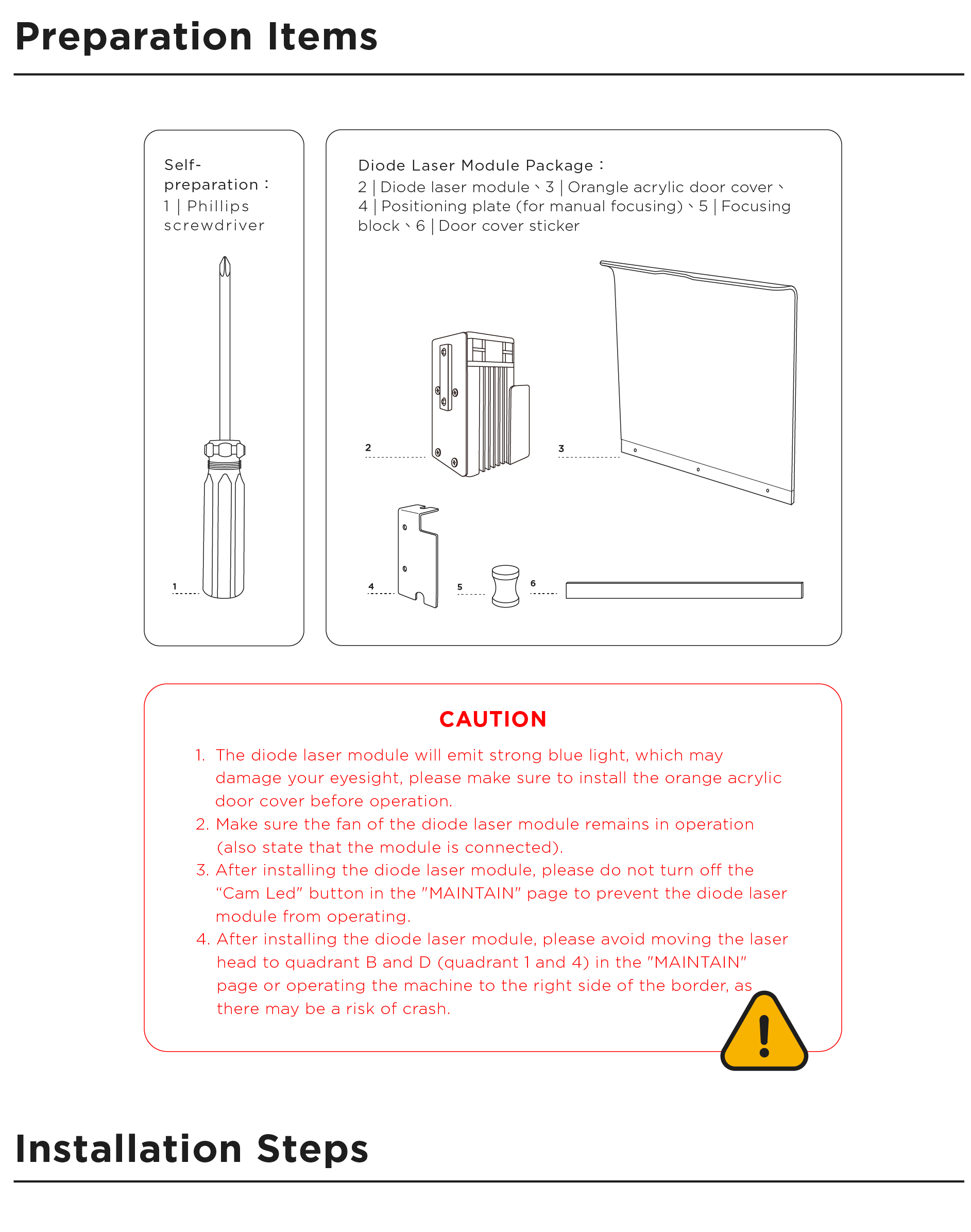

Diodelasermodulen (5W, bølgelengde 450nm) kan brukes samtidig med den opprinnelige konfigurasjonen av CO2-laseren. Fordi spesifikke typer rustfritt stål har en høyere absorpsjonsrate for blått lys med denne bestemte bølgelengden, kan de graveres.
*Ikke bruk berøringspanelet til å kontrollere laserhodet i vedlikeholdsmodus når diodelasermodulen er montert. Hvis du vil flytte hodet i vedlikeholdsmodus, vennligstlås opp motoren før du flytter laserhodet for å unngå skader.
Slå av maskinen > Flytt opp CO2-lasermodulbraketten > Fest posisjonsplaten til CO2-lasermodulbraketten > Installer diodelasermodulen > Koble til diodelasermodulkabelen > Bytt ut det oransje akryldørdekselet med et gjennomsiktig akryldørdeksel > Slå på maskinen.
*Hvis beamo er utstyrt med et autofokus-tillegg, kan du starte installasjonen fra trinn 4 etter å ha slått av maskinen eller klikket på denne videoen.
-
Slå av maskinen.
-
Flytte opp CO2-lasermodulbraketten:

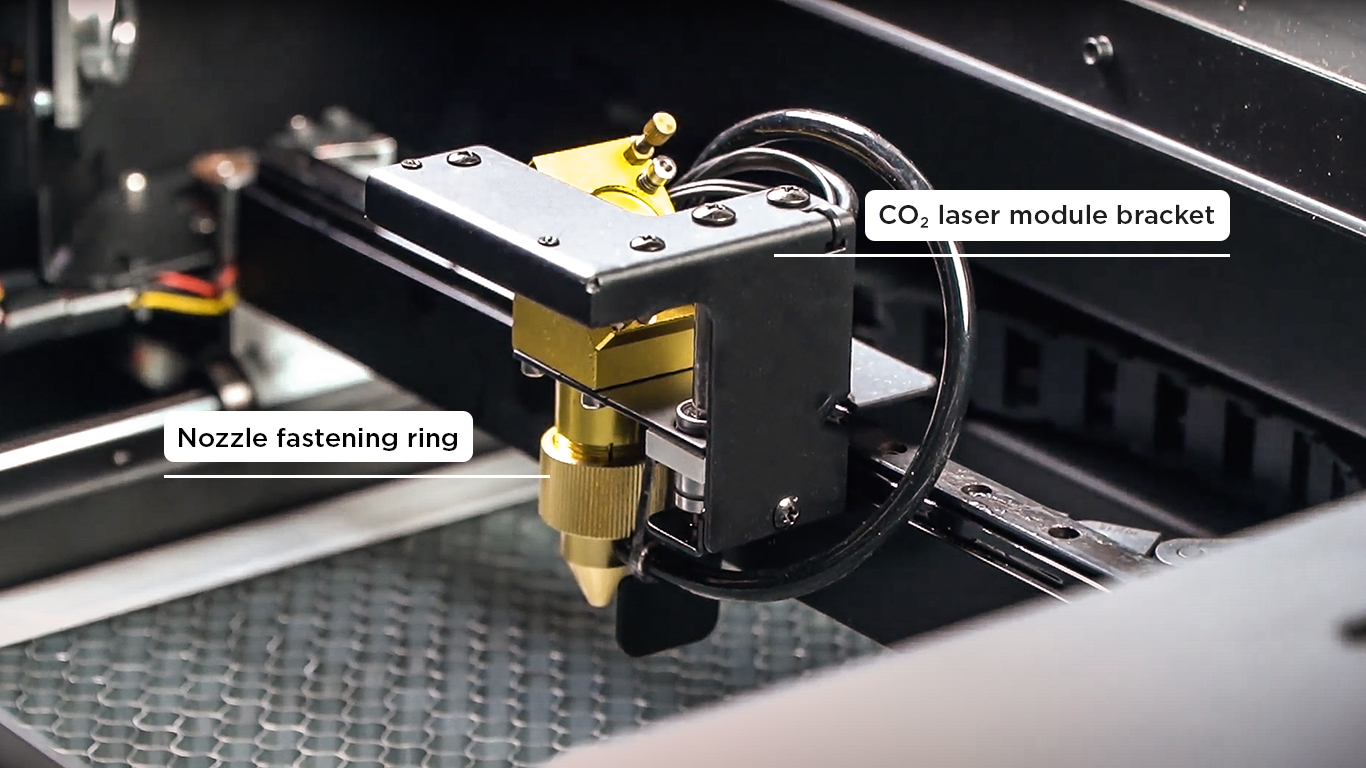

Skru løs dysefesteringen > flytt opp CO2-lasermodulbraketten > stram dysefesteringen.
3. Fest posisjonsplaten til CO2-lasermodulbraketten:
Bruk en stjerneskrutrekker til å løsne skruen merket i figuren nedenfor > Riv av klebende film på posisjonsplaten > Lim posisjonsplaten som vist i figuren > Lås skruen tilbake > La den stå i 12 timer.

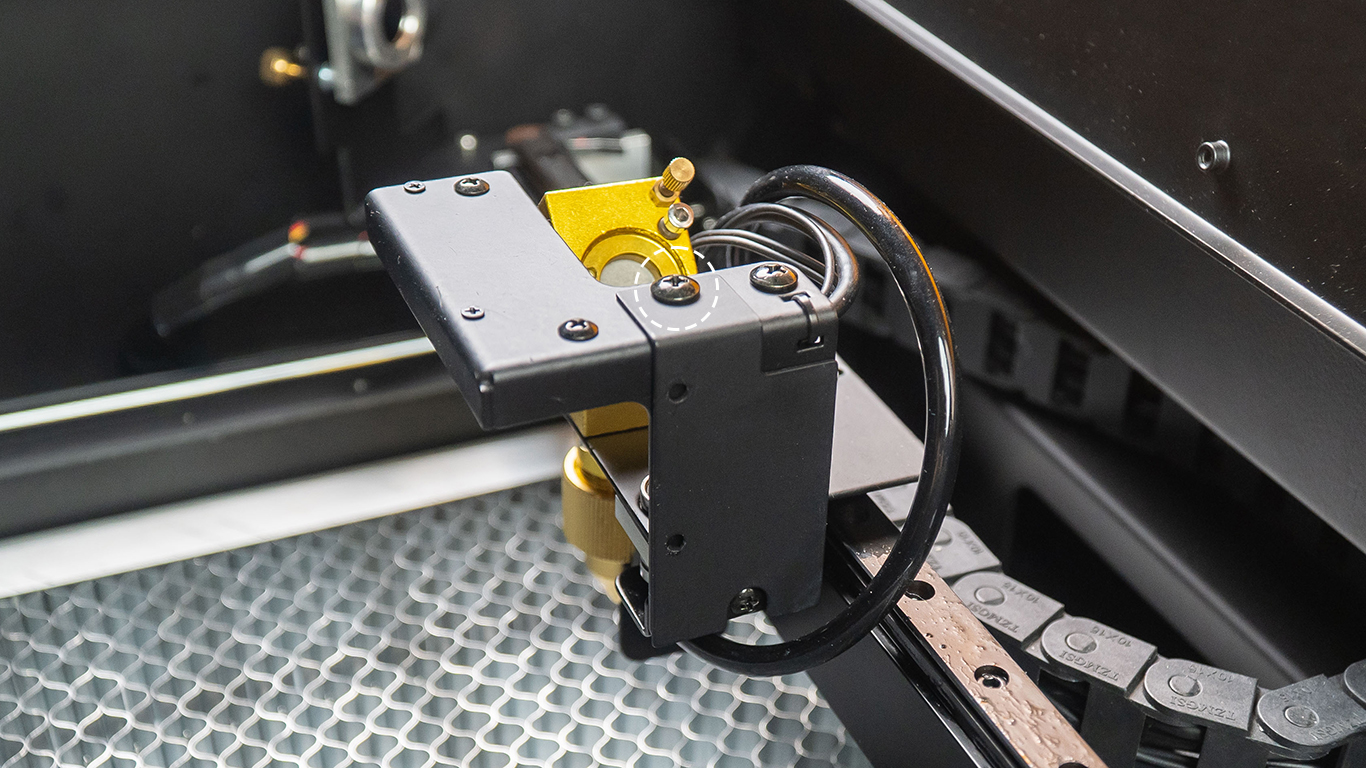

4. Installer diodelasermodulen:

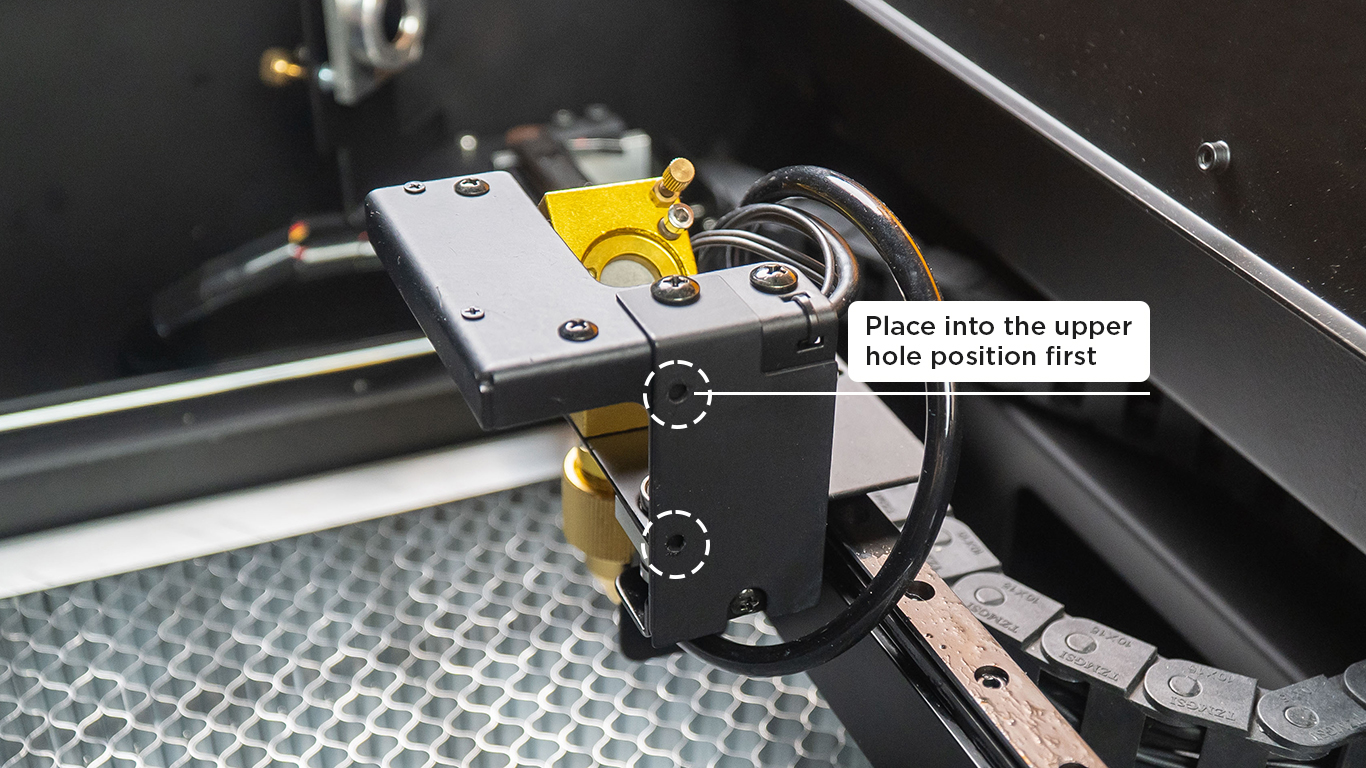

Sett pinnene på dioden inn i hullene på posisjonsplaten (eller braketten til autofokus-tillegget), plasser den i det øvre hullposisjonen først for bedre betjening.
Merk: Plasseringen av viften er over.

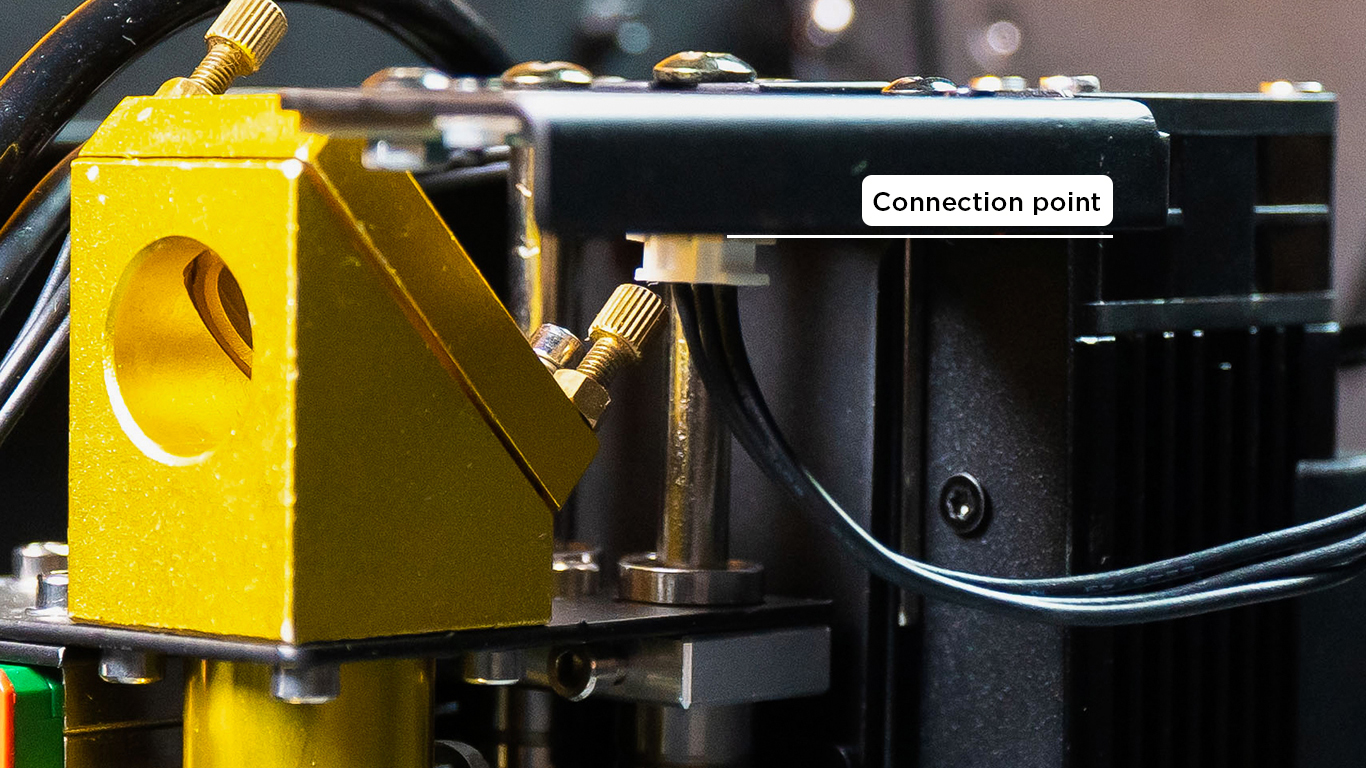

5. Koble til diodelasermodulkabelen.
Merk: Hold hendene unna diodemodulens laserlys.
6. Bytt ut det oransje akryldørdekselet med det gamle gjennomsiktige akryldørdekselet:
-
Før installasjonen, vennligst sjekk beamo's serienummer for å bestemme hvilken instruksjon du skal følge. Serienummeret vil være på baksiden av beamo som bildet nedenfor:
-
For ny type akryldør (S/N etter, større enn eller lik FBM12200004):
Vennligst følg instruksjonene i videoenen.
-
For gammel type akryldør (S/N før eller mindre enn FBM12200004):

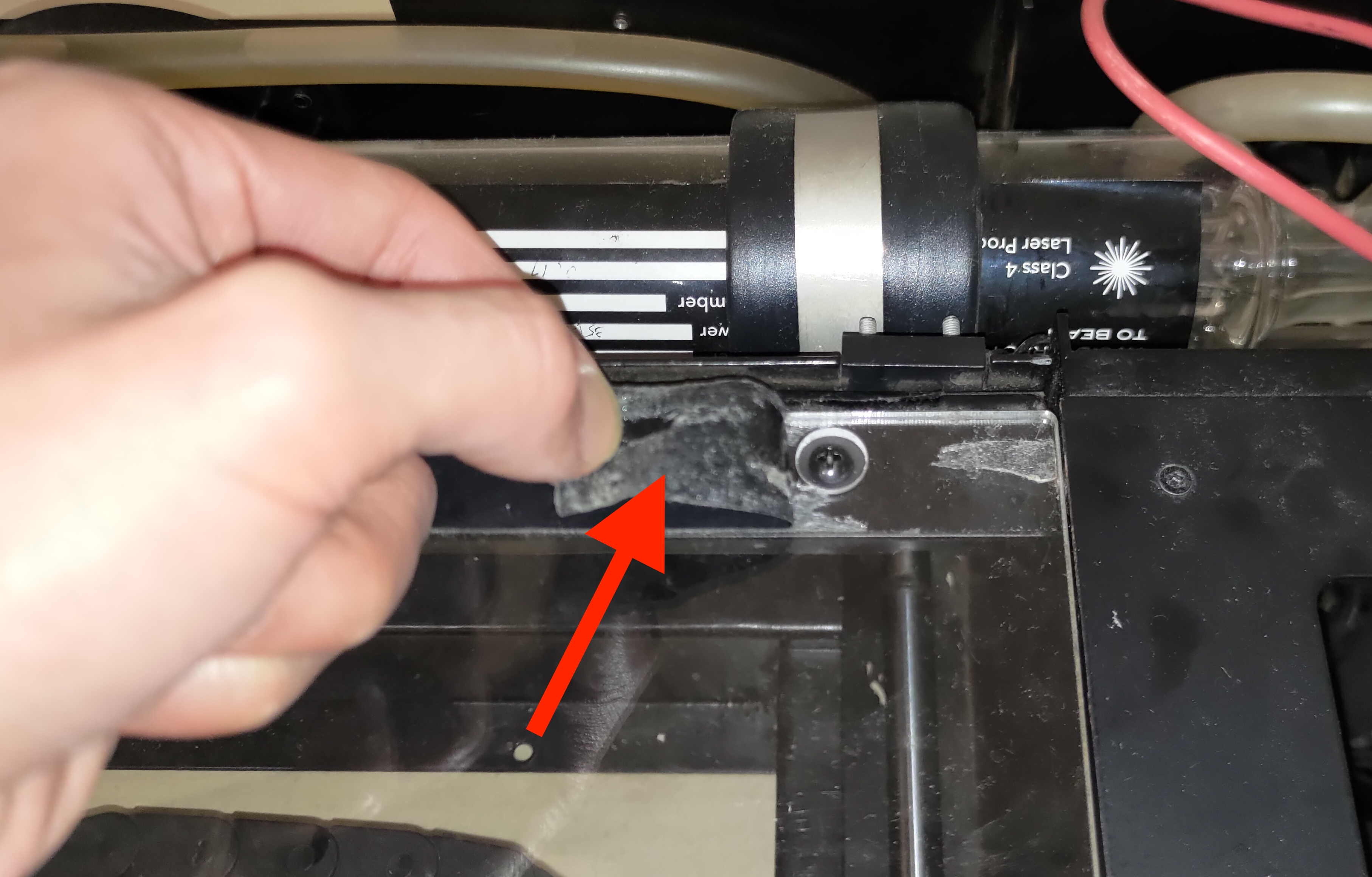

A. Riv av det svarte klistremerket. (Bakdekselet trenger ikke å fjernes.)

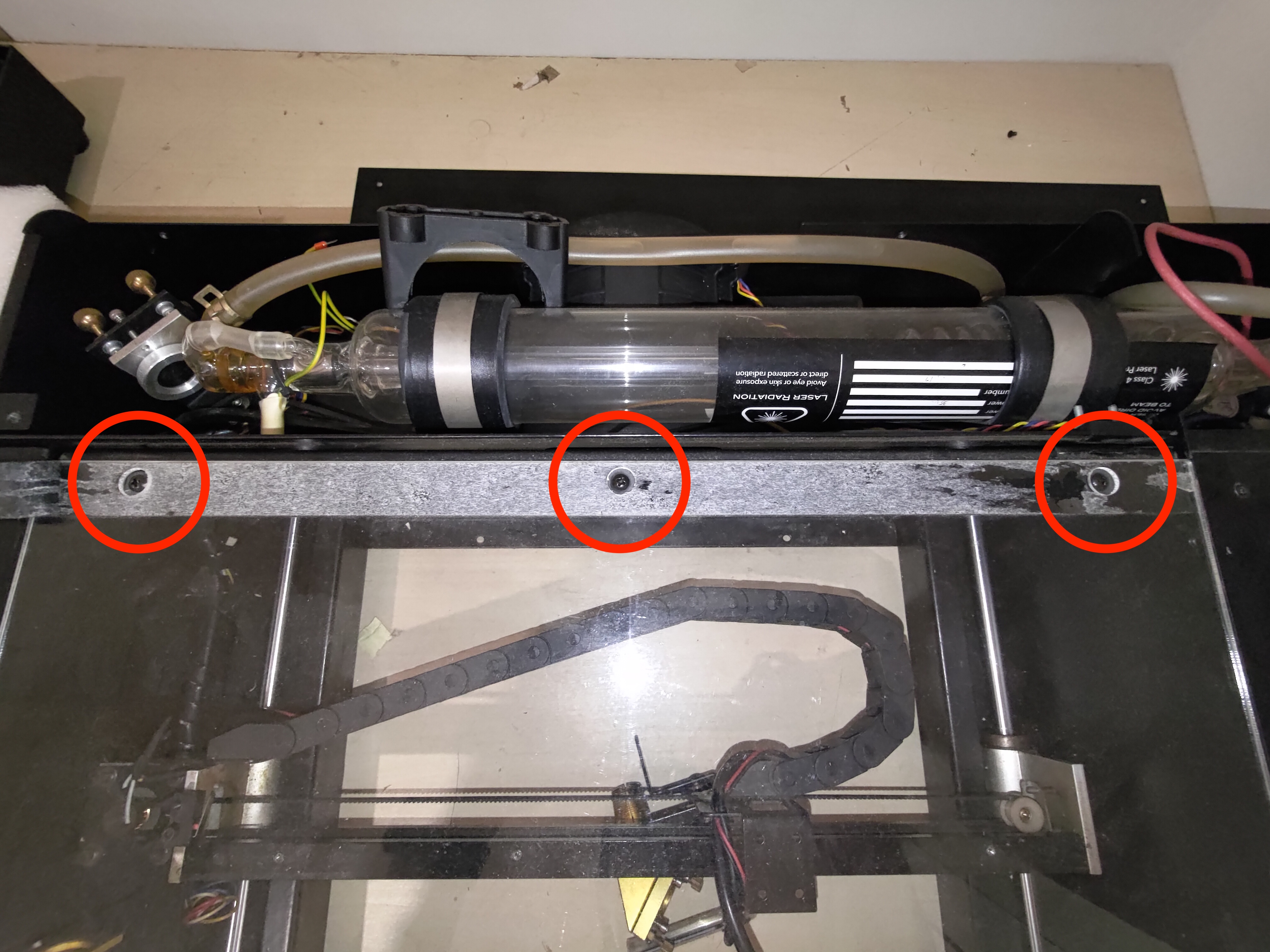

B. Bruk en stjerneskrutrekker til å løsne de tre skruene på det gjennomsiktige akryldørdekselet.
(Vennligst ta vare på skruene for senere bruk.)

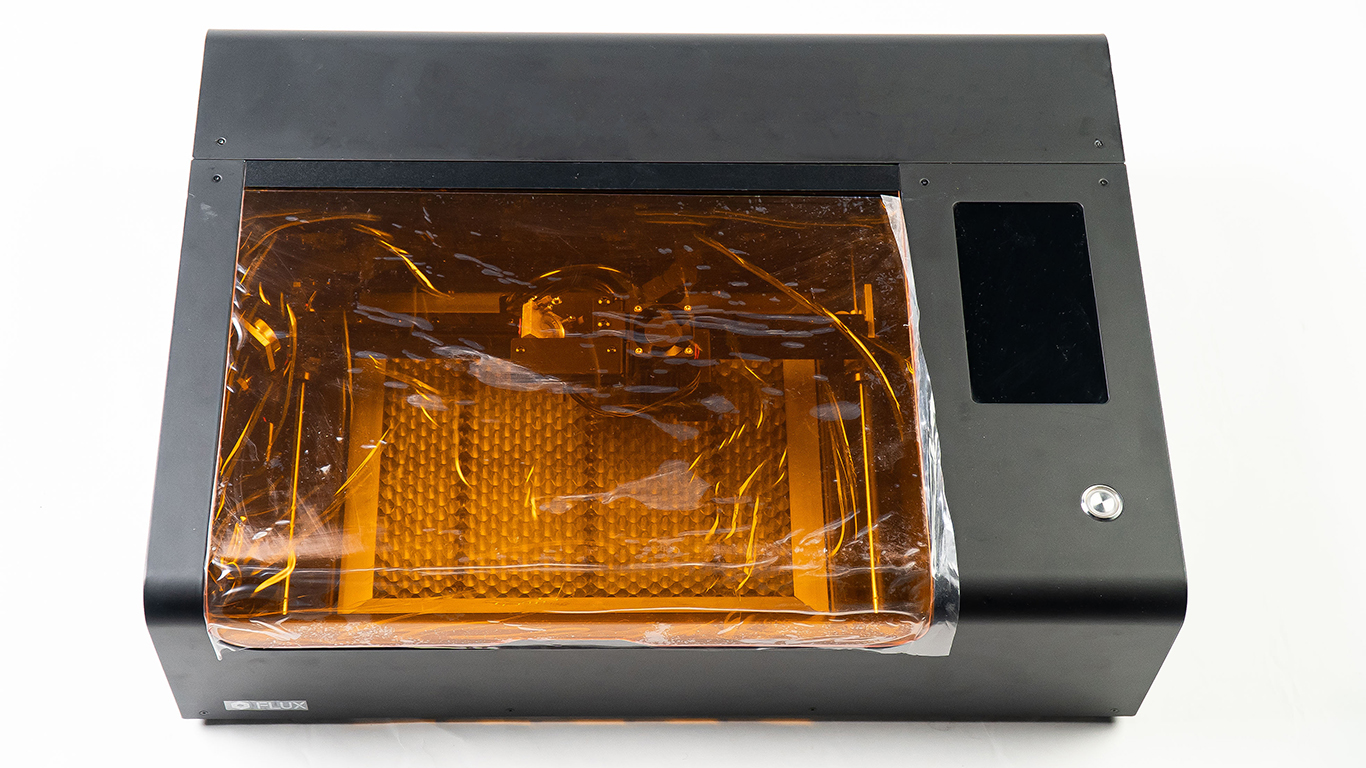

C. Bytt ut det gjennomsiktige akryldørdekselet med det oransje akryldørdekselet.
(Det er valgfritt å beholde eller fjerne beskyttelsesfilmen på det oransje lokket.)
D. Skru tilbake skruene som ble fjernet i trinn B.
E. Sett på det nye svarte klistremerket for å skjule skruene, og installasjonen vil være fullført.
7. Slå på maskinen, og den er klar til bruk.
*Ikke bruk berøringspanelet til å kontrollere laserhodet i vedlikeholdsmodus når diodelasermodulen er montert. Hvis du vil flytte hodet i vedlikeholdsmodus, vennligstlås opp motoren før du flytter laserhodet for å unngå skader.
Siden laserens utgangsposisjon for diodelaser-modulen er forskjellig fra CO2-laser, er kalibrering nødvendig for å få forskyvningsverdien mellom laserhodene.
* Før kalibrering av diodelaser-modulen, sørg for at kalibreringen av kameraet er nøyaktig ("Kalibrer kamera" er fullført).
1. Diodelaser-modul kalibrering, fokusering forberedelse:
Velg navnet på maskinen i menyen under "Maskin" > "Kalibrer diodelaser-modul" > Fokuser på et hvitt papir > Plott kalibreringsbildet.
Hvis diodelaser-modulen ikke er kalibrert, kan graveringsposisjonen avvike.
2. Juster utsiden av den røde firkanten med midtfirkanten av rutelinjene:
Bare forskyvningen kan justeres til den røde firkanten sammenfaller med midtfirkanten av rutelinjene (juster utsiden av den røde firkanten med den utskårne firkanten). Hvis størrelsen på den røde firkanten er feil, må du gjøre "Kalibrer kamera" igjen.
3. Forhåndsvis det graverte rutelinjeområdet.
4. Sørg for at diodelaser-modulen er riktig kalibrert:
Papiret må festes for å unngå posisjonsendringer under gravering. Tegn et objekt i en bestemt posisjon, lag det samme objektet i samme posisjon på et annet lag, og bruk CO2 og diodelaser-modul til å gravere de to lagene henholdsvis. Hvis graveringsposisjonene overlapper riktig, er diodelaser-modulen riktig kalibrert; hvis resultatene ikke overlapper, bør "Kalibrer kamera" og "Kalibrer diodelaser-modul" utføres på nytt. Unngå lukkede vektorgrafikkgjenstander, ellers vil graveringen bli kuttet av og ikke kunne sammenlignes.
5. Kalibrering av diodelaser-modulen er fullført.
Bytt ut gravermaterialet > åpne programvaren "Diode Laser" > fokuser på objektet > kameraforhåndsvisning > rediger graverobjektet > juster parameterne og lever oppgaven.
1. Bytt ut gravermaterialet:
Bytt ut kalibreringspapiret med gravermaterialet.
2. Åpne programvaren "Diode Laser":

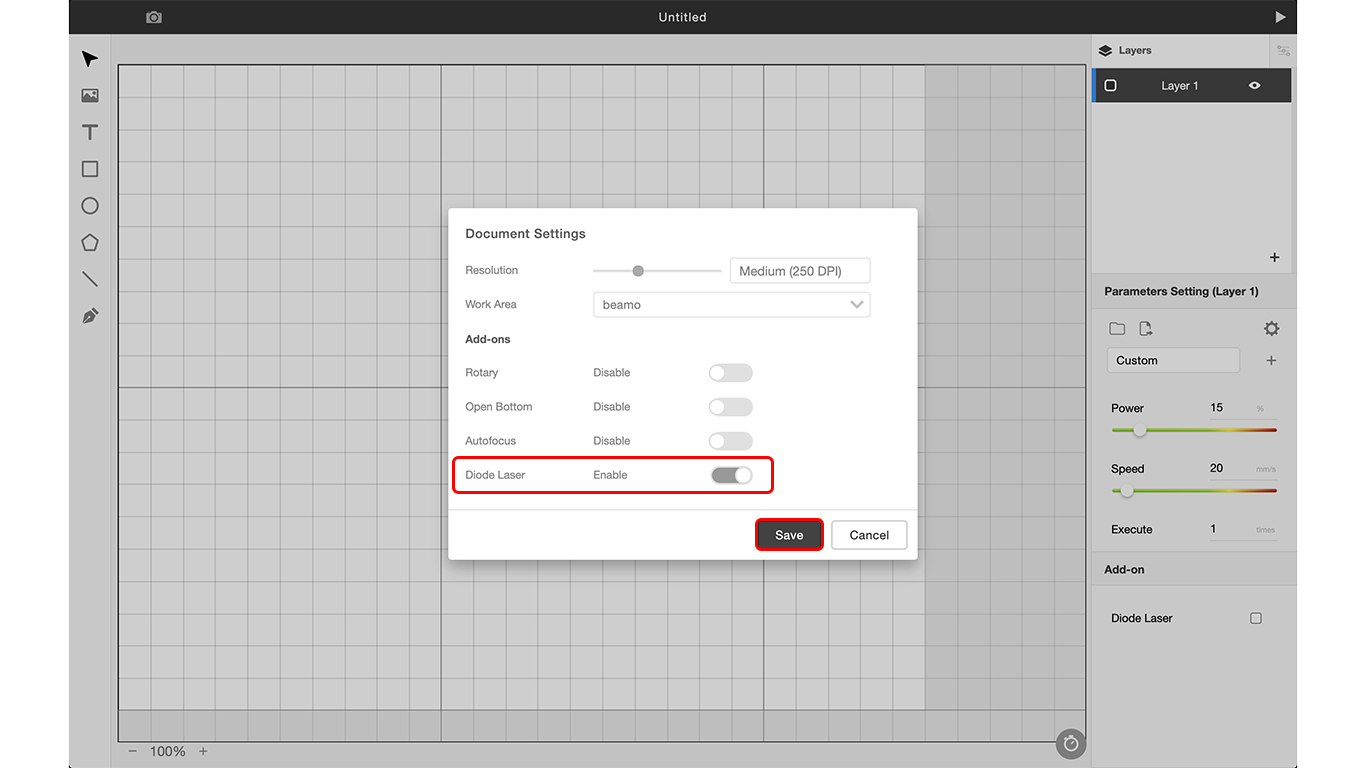

Meny > "Rediger" > "Dokumentinnstillinger" > Aktiver "Diode Laser" > "Lagre".
Hvis "Diode Laser" ikke er slått på, kan ikke områdebegrensningen i programvaren slås på, og det kan være risiko for diodelaser-krasj. Når "Diode Laser"-funksjonen er slått på, vises "Diode Laser"-alternativet under parameterne.

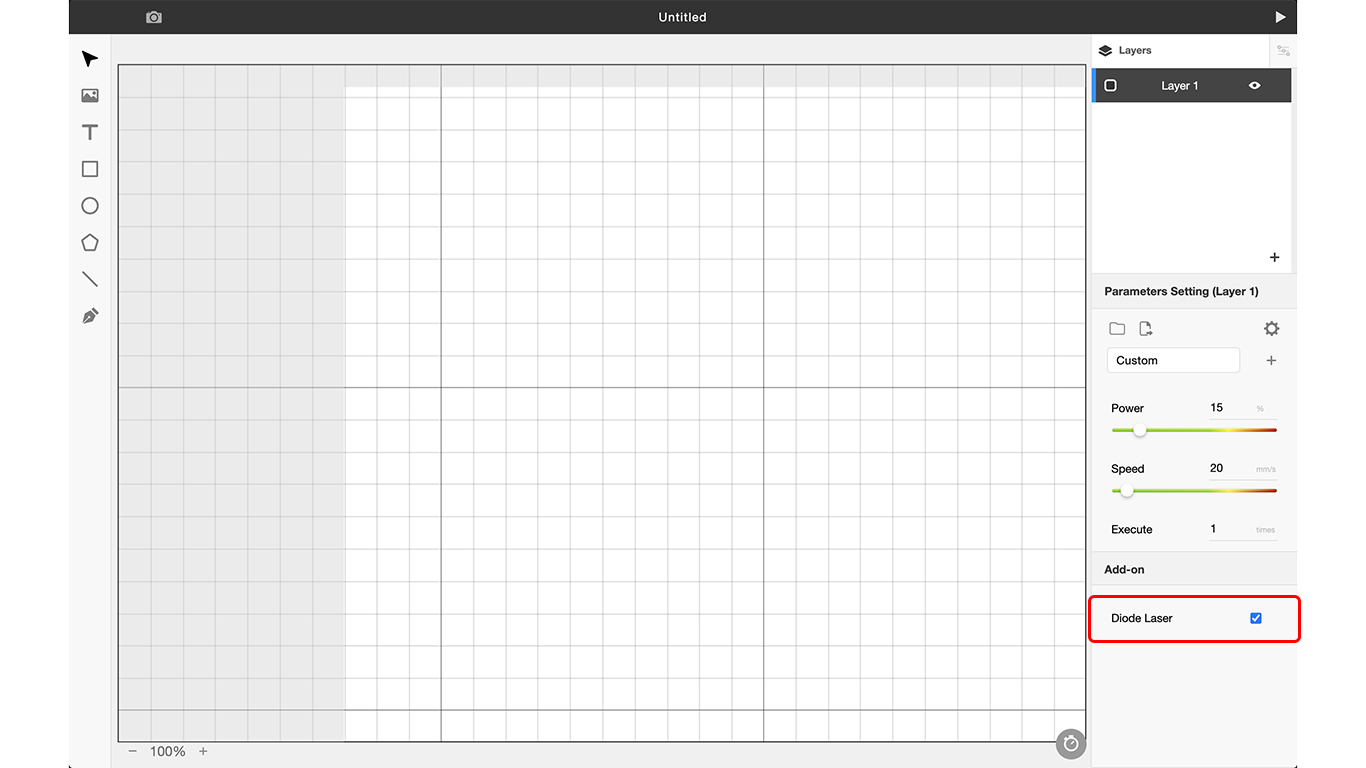

Etter å ha krysset av i boksen, kan du bruke diodelaser-modulen til gravering på det laget.
- For lag med "Diode Laser" avkrysset, vil arbeidsområdet være begrenset av et grått område.
- Hvis "Diode Laser" ikke er avkrysset, vil laget bli gravert og kuttet med CO2- laser; unngå å plassere graverobjektet for nært høyre side, ellers er det risiko for at diodelaser-modulen krasjer inn i maskinen.
Hvis diodelaser-modulen brukes ofte, kan du angi at diodelasereren skal være slått på som standard (Meny > "Beam Studio" > "Innstillinger" > Tillegg - Diode Laser Default: On).

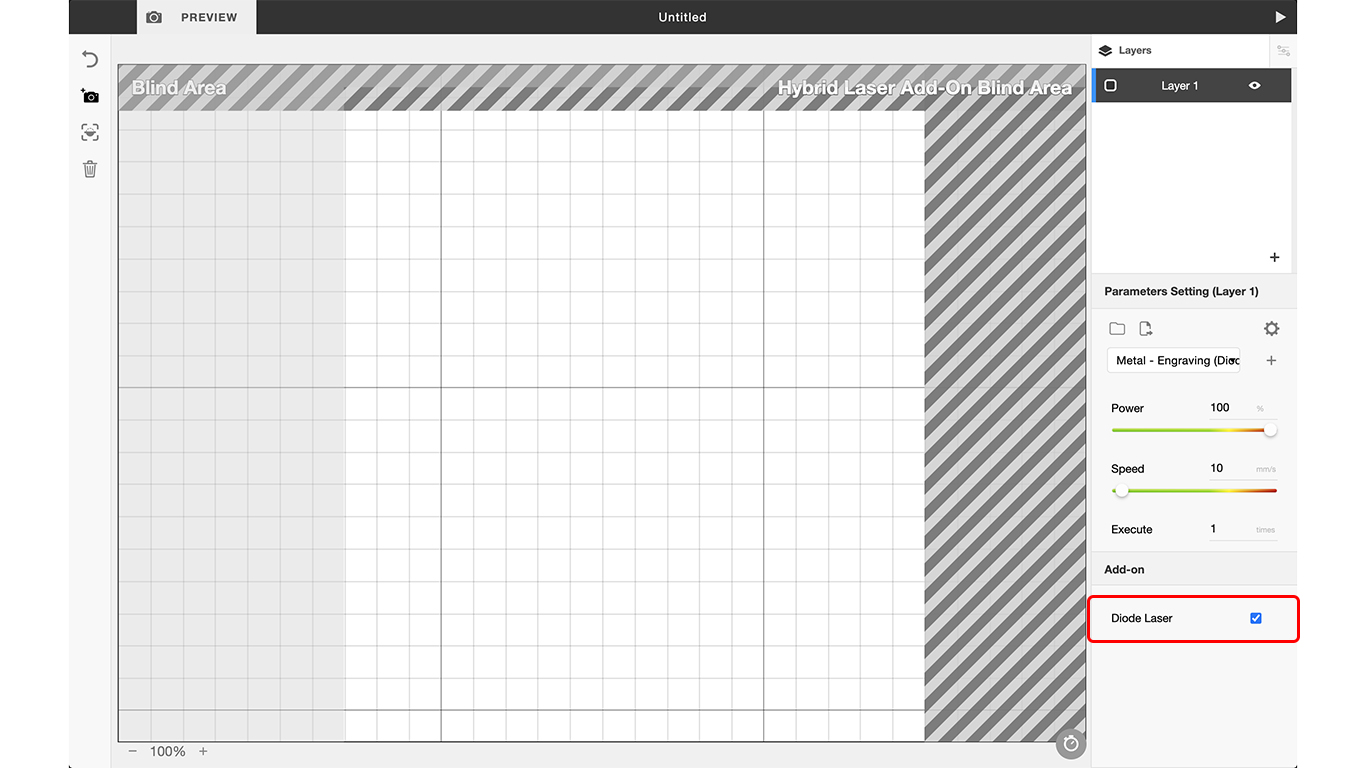

- Grå bakgrunn: området som ikke kan graveres av diodelaser-modulen (diodelaser-modulen kan ikke nå til venstre). Hvis "Diode Laser" ikke er avkrysset, vil den grå bakgrunnen bli flyttet til høyre side av maskinen. CO2-laser kan ikke fungere der fordi laserhodet ikke kan nå ut til høyre.
- Skraveringsmønster: området som ikke kan forhåndsvises av kameraet (posisjonen som er blokkert av diodelaser-modulen)
Arbeidsområde | Etter installasjon er arbeidsområdet for diodelaser 230 mm x 200 mm, arbeidsområdet for CO2-laser vil bli redusert til 250 mm x 200 mm
3. Fokuser på objektet:

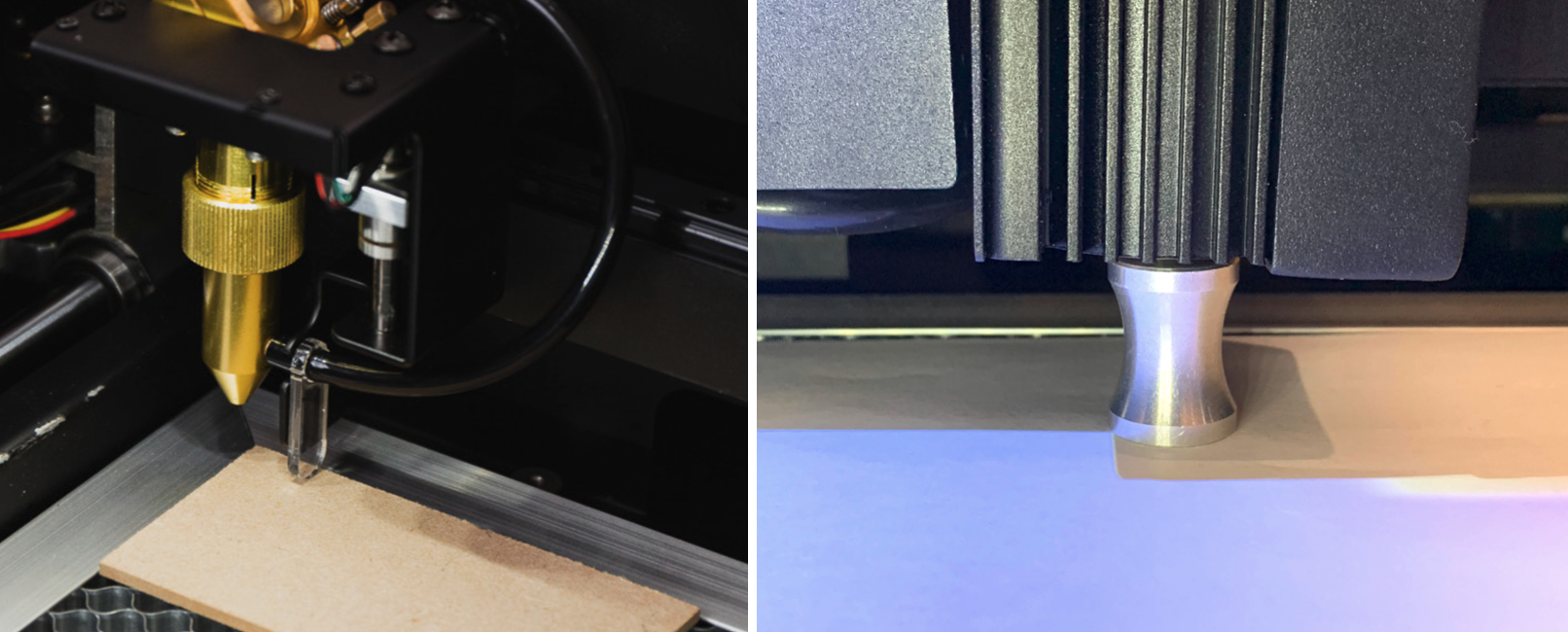

- For manuell fokusering kan du bruke en fokussonde eller fokusblokk, løsne dysefesteringen og la fokussonden berøre gravermaterialet, stram deretter dysefesteringen og roter tilbake fokussonden etter at fokuseringen er fullført. (Fokallengde: 12 mm)
- For autofokus, dobbeltklikk på sideknappen på tillegget for å få sonden til å berøre gravermaterialet.
4. Kameraforhåndsvisning:
Forhåndsvis området for gravermaterialet.
5. Rediger graverobjektet.
6. Juster parameterne og lever oppgaven:
Diodelaser-modulen må operere med høyere effekt, ellers kan den ikke gravere materialet.

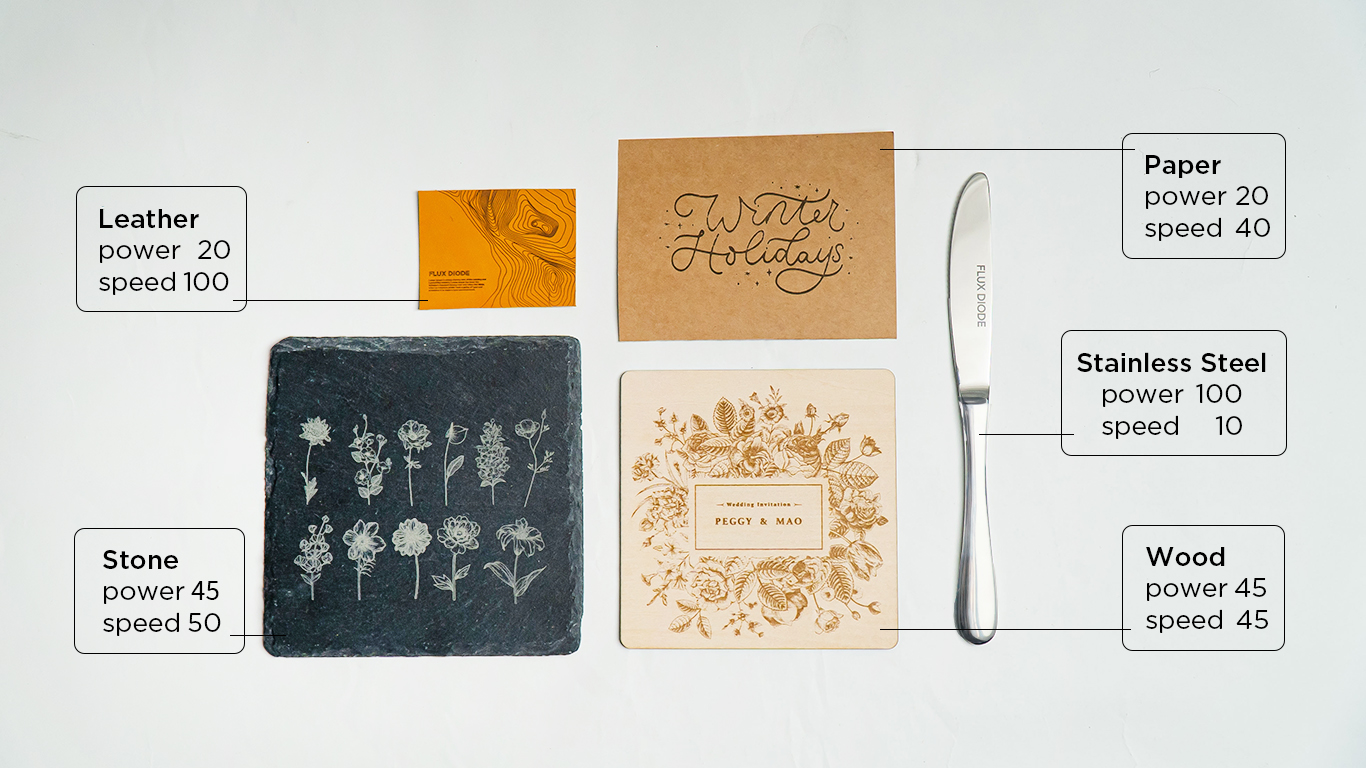

Generelt anbefales det å bruke 100 % effekt og 4~10 mm/s hastighet ved gravering av rustfritt stål.
Den faktiske graveringseffekten er underlagt dine egne testresultater.
Diodelaser-modulen produserer ikke lys.
Mulige årsaker:
-
Beam Studio har ikke aktivert diodelaser-modulen i henhold til trinnene ovenfor.
-
Innstillingen for "Power Rate" på maskinen er altfor lav, juster den tilbake til standardverdien på 1,0.
-
Diodelaser-modulen er ikke på:
Hvis ikke, gå til "MAINTAIN"-siden og klikk på "Cam Led"-knappen. Hvis viften begynner å gå, betyr det at dioden er på. ("Cam Led"-knappen er bryteren for diodelaser-modulen.)
*Hvis de ovennevnte trinnene fortsatt ikke kan løse problemet, vennligst kontakt kundeserviceteamet.
