beamo - Bruk av diodelasertilbehøret

Diodelasertilbehøret er utstyrt med en 5W diodelaser. På grunn av varierende bølgelengder kan den gravere direkte på rustfritt stål.

Ikke bruk berøringspanelet for å kontrollere laserhodet i vedlikeholdsmodus når diodelaser-modulen er montert. Hvis du ønsker å flytte hodet i vedlikeholdsmodus,vennligst lås opp motoren før du flytter laserhodet for å unngå skader.

1. Aktivere diodelaseren

Etter installasjon av diodelasertilbehøret kan diodelaseren styres i Beam Studio, med mulighet for å bytte lasertyper mellom forskjellige lag.

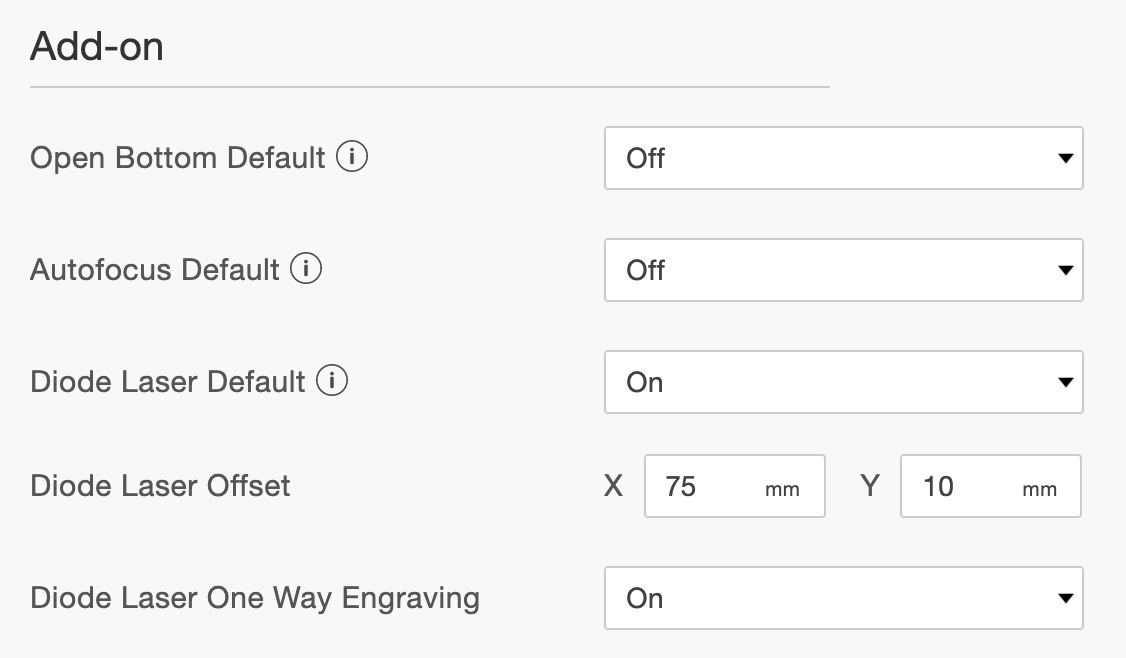

For å bruke diodelasertilbehøret, gå til 'Innstillinger' (Mac: Meny > Beam Studio > Innstillinger; Windows: Meny > Fil > Innstillinger)og velg diodelaser alternativet under tilleggsutstyr. For å angi forskyvningsverdier, se trinn 2.

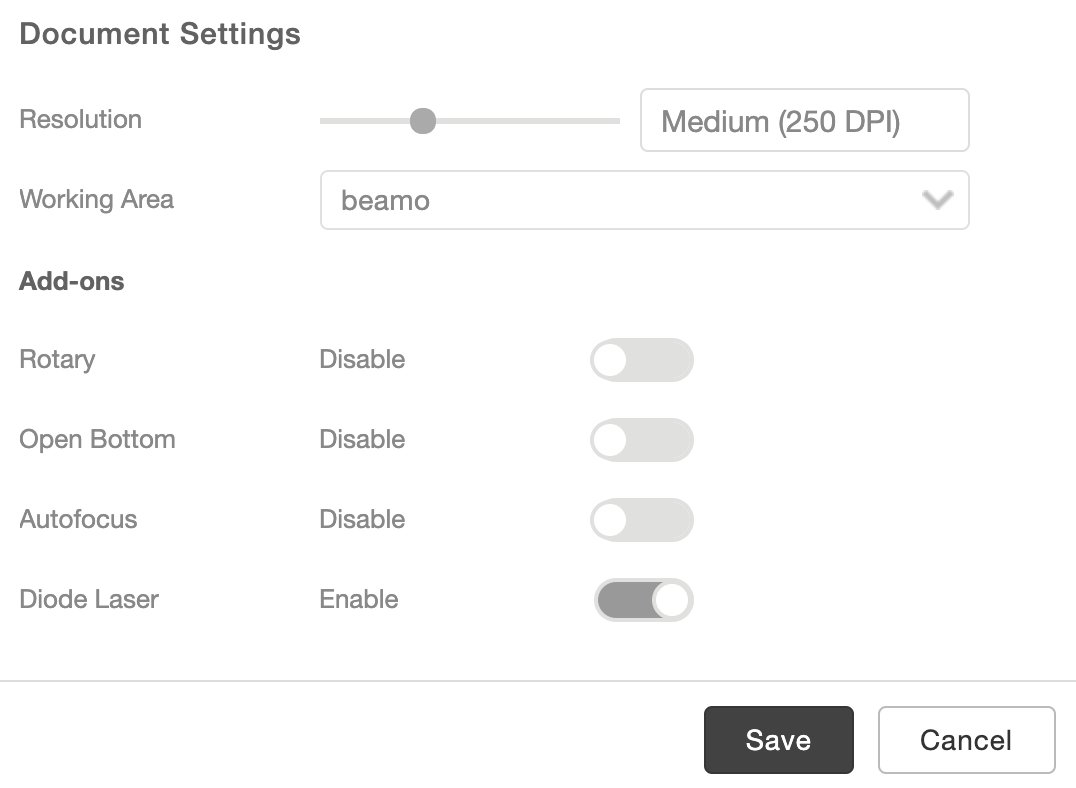

In 'Meny > Rediger > Filinnstillinger'kan du aktivere eller deaktivere diodelasertillegget for enkelte filer.

2. Kalibrering av diodelaseren

Før du bruker diodelaseren, må den kalibreres for å få forskyvningsverdiene mellom laserhodene. Dette er fordi posisjonen hvor laseren oppstår varierer for ulike lasere i diodelasertillegget. Kalibrering kan startes via 'Meny > Maskin > 'Din maskin' > Kalibrer diodelasertillegg'. Trinnene ligner på kamerakalibrering.

3. Bytte mellom lasere

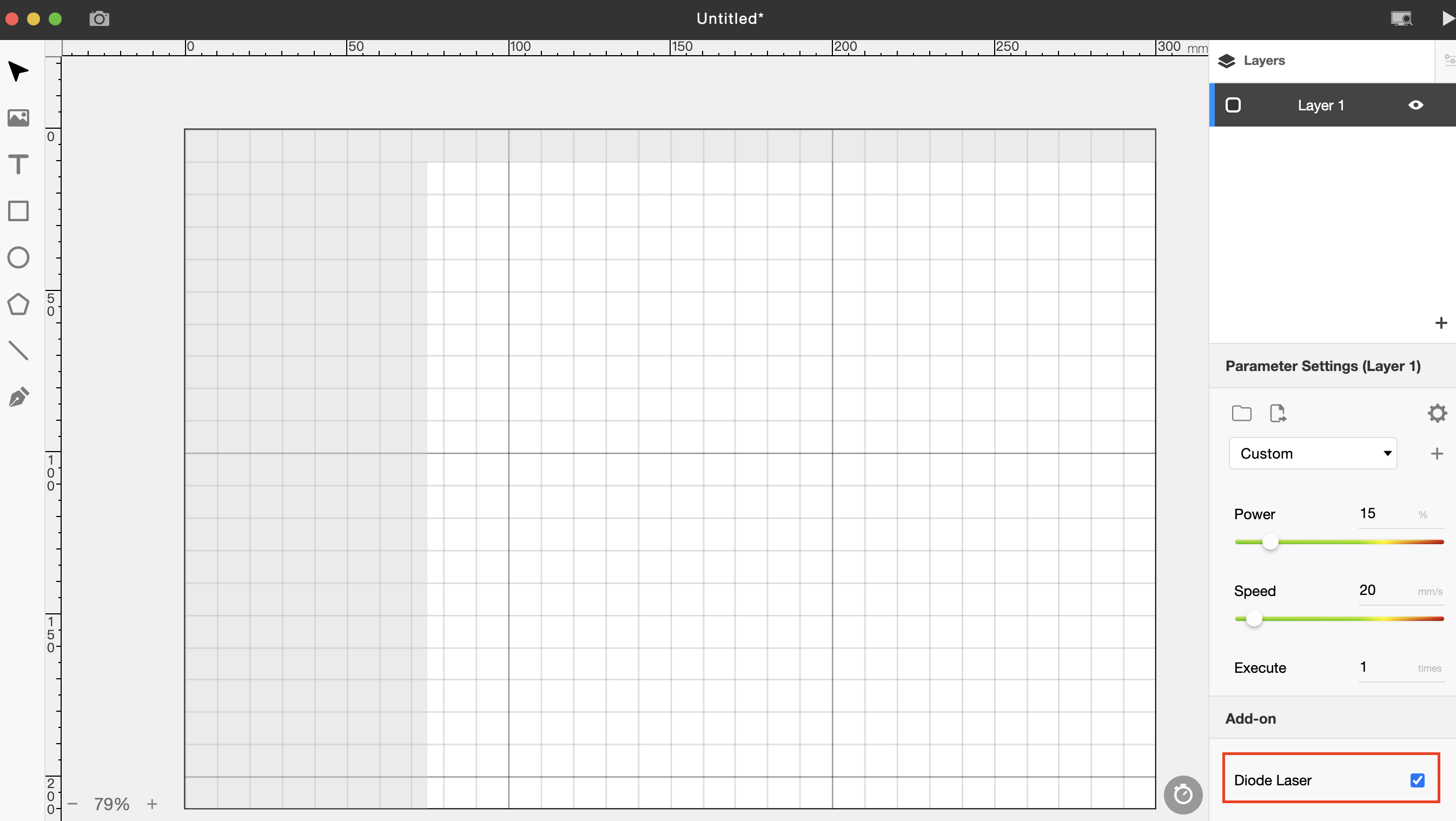

Etter aktivering av diodelaseren, vil et ekstra 'diodelaser'-alternativ være tilgjengelig i lagenes laserparameterpanel. Når dette alternativet er valgt, vil diodelaserfunksjonen være tilgjengelig i det valgte laget.

I laget hvor diodelaserfunksjonen er valgt, vær oppmerksom på at visse deler av arbeidsområdet er begrenset (vist i grått). Begrensningene i øvre høyre hjørne skyldes at diodelaseren i tillegget er plassert i nedre venstre hjørne, noe som resulterer i at en del av øvre høyre hjørne ikke kan bearbeides. Begrensningene i nedre venstre hjørne skyldes størrelsen på diodelasertillegget, som hindrer laserhodet i å nå dette spesifikke området.

Arbeidsområde |Etter installasjon vil diodelaser-arbeidsområdet være 230 mm x 200 mm; CO2-laser-arbeidsområdet vil bli redusert til 250 mm x 200 mm

4. Anbefalte parametere

Høyere effektprosenter er tillatt for diodelaseren. Vi anbefaler å sette effekten til 100 % for rustfritt stål og hastigheten til 3-5 mm/s.

5. Annet

Ingen laserstråle fra diodelaserhodet:

1. 1. "Effektforhold" er for lavt. Sett det til "x1.0"
   2. Diodelasermodulens signal er ikke tilkoblet
   3. Kontroller at viften på toppen av diodelasermodulen fungerer. Hvis den ikke gjør det,

vennligst sjekk følgende: Gå til berøringsskjerm > Vedlikehold > Trykk på "Cam led"-knappen. Hvis viften over diodelasermodulen starter, betyr det at signalet er på.

• • • Hvis diodelasermodulen fortsatt ikke fungerer, vennligst kontakt FLUX Support.
