Beskrivelse:
Hvis de vertikale prikkene dine ikke kan bli funnet eller de er altfor små på dysetippetapen, Det indikerer at den vertikale banen (Z-aksen) er for mye ute av posisjon, og det vil være vanskelig å justere med fokuslinsen montert.
Derfor vil denne artikkelen vise deg hvordan du sjekker og justerer den vertikale banen uten fokuslinsen.
Før du begynner:
Vennligst forsikre deg om at banen fra 1. til 2. speil og banen fra 2. til 3. speil er godt justert. Ellers vil trinnene på denne siden gjøre den optiske banen din verre. (Hvordan sjekke?)
Trinn 1 - Verktøypreparering:
1｜Dobbeltsidig tape
2｜Dobbelthodet skiftenøkkel
3｜Tang
Trinn 2 - Senk sengen:

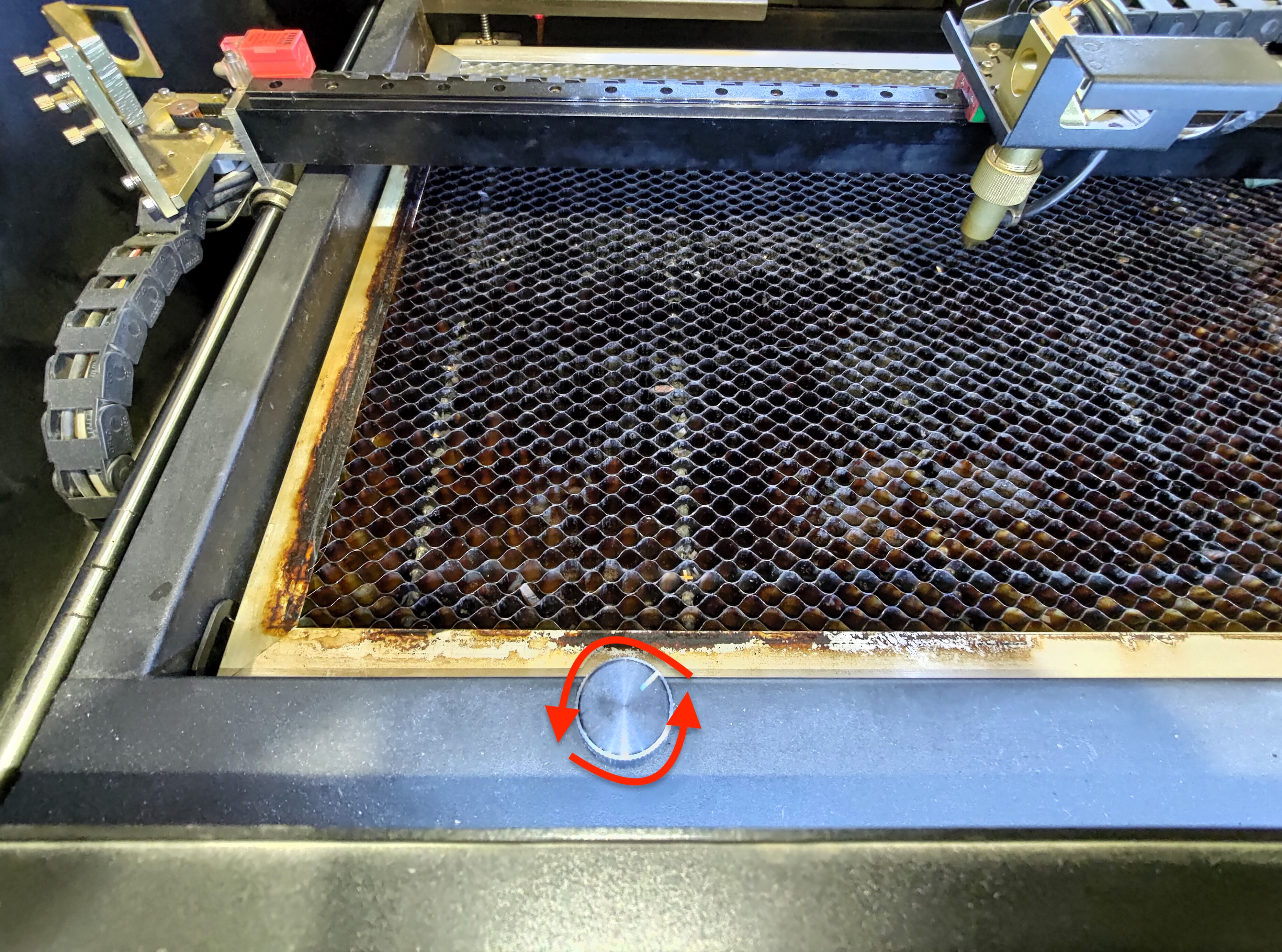

Senk sengen til bunnen ved å vri knotten mot klokken.
Trinn 3 - Demonter dysen og fokuslinsen:

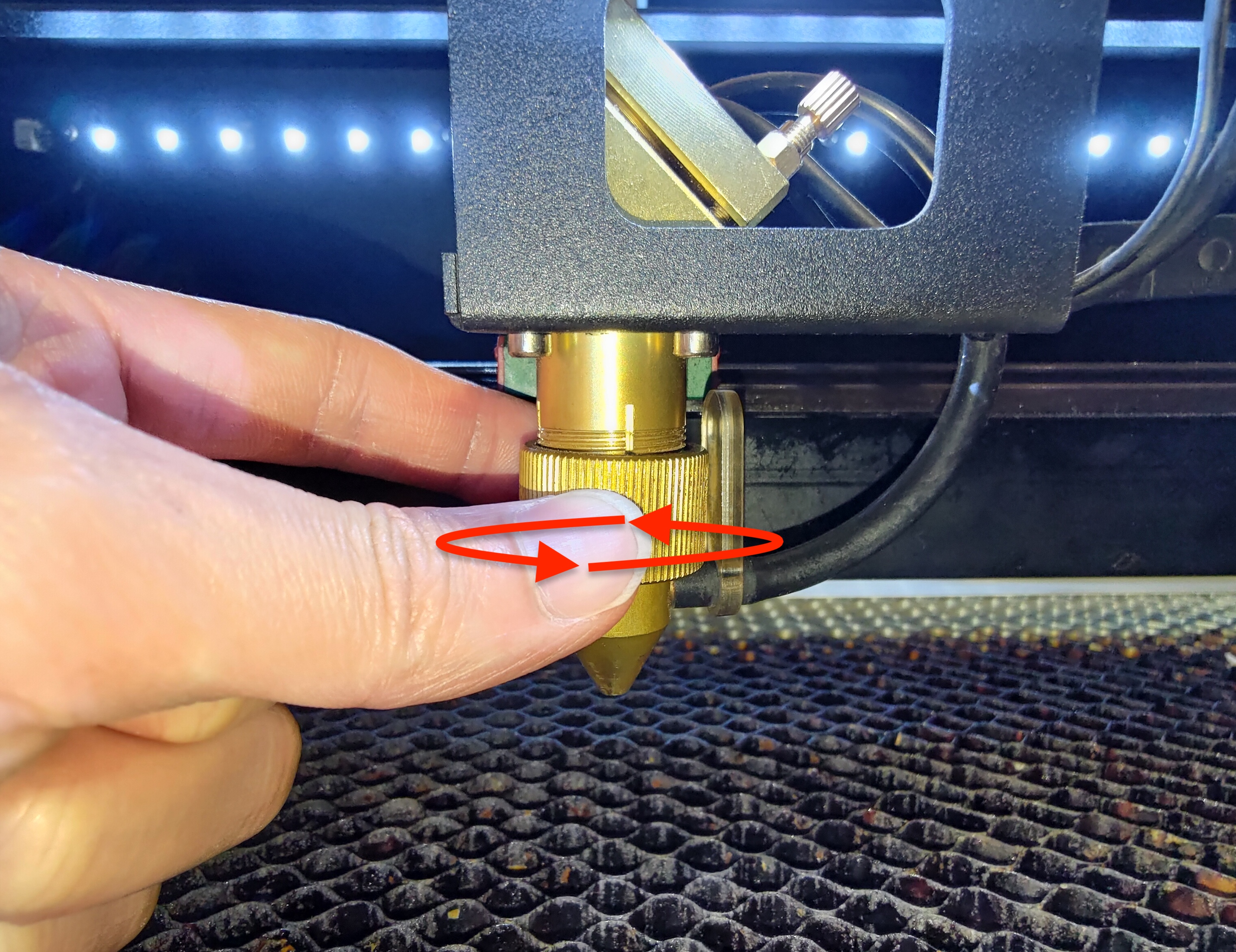

Ringen må gå med klokken for å løsnes.
Etter at ringen er løsnet, kan dysen løsnes fra laserhodemodulen.
Det vil være dysen og ringen. Vennligst hold ringen sikker og la slangen være tilkoblet.

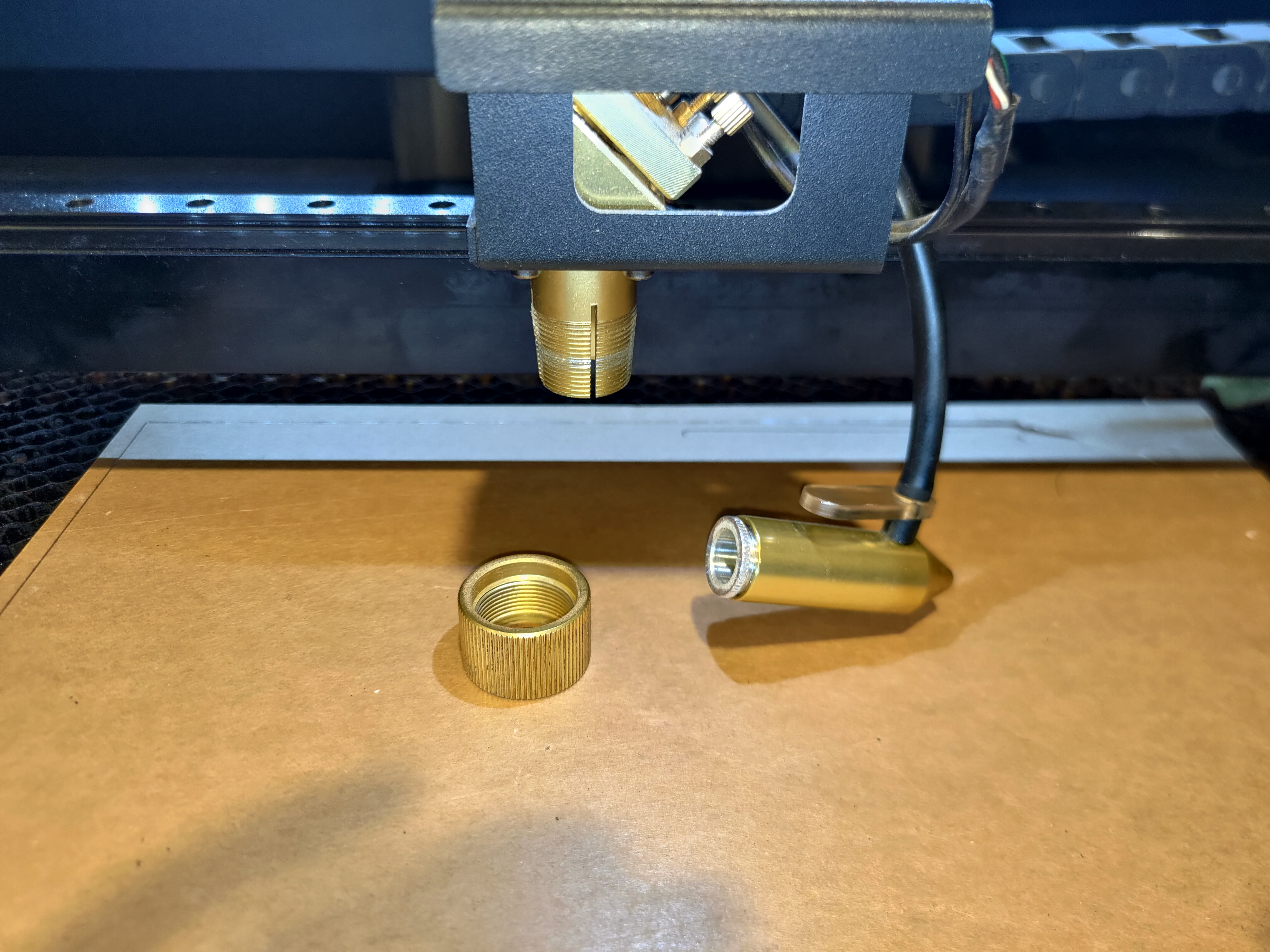

Trinn 4 - Legg dysen til side:
Legg dysen med slangen over eller bak plastkjeden i tilfelle den blir truffet av laserstrålen mens du lager pulser.
God posisjon:

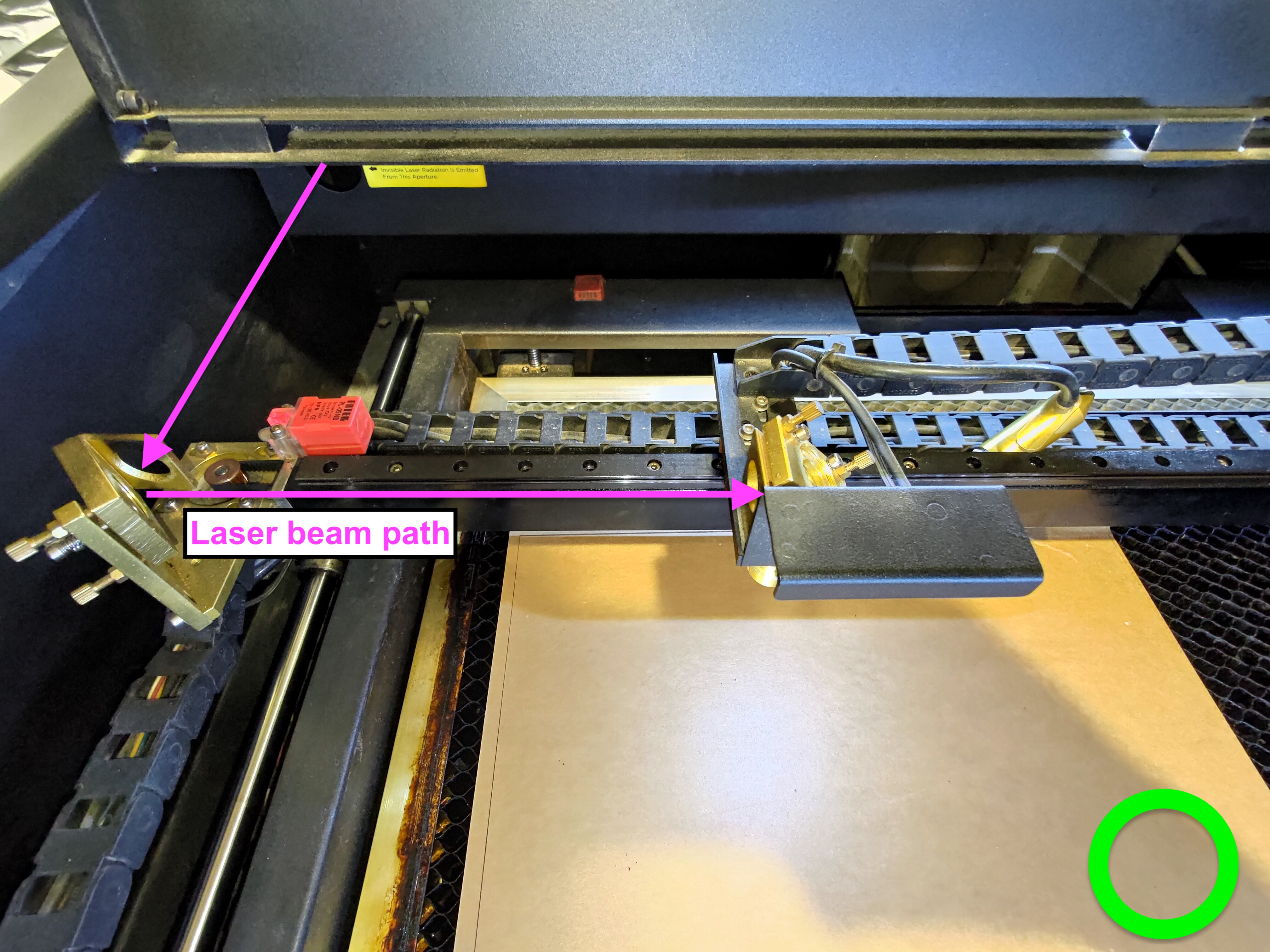

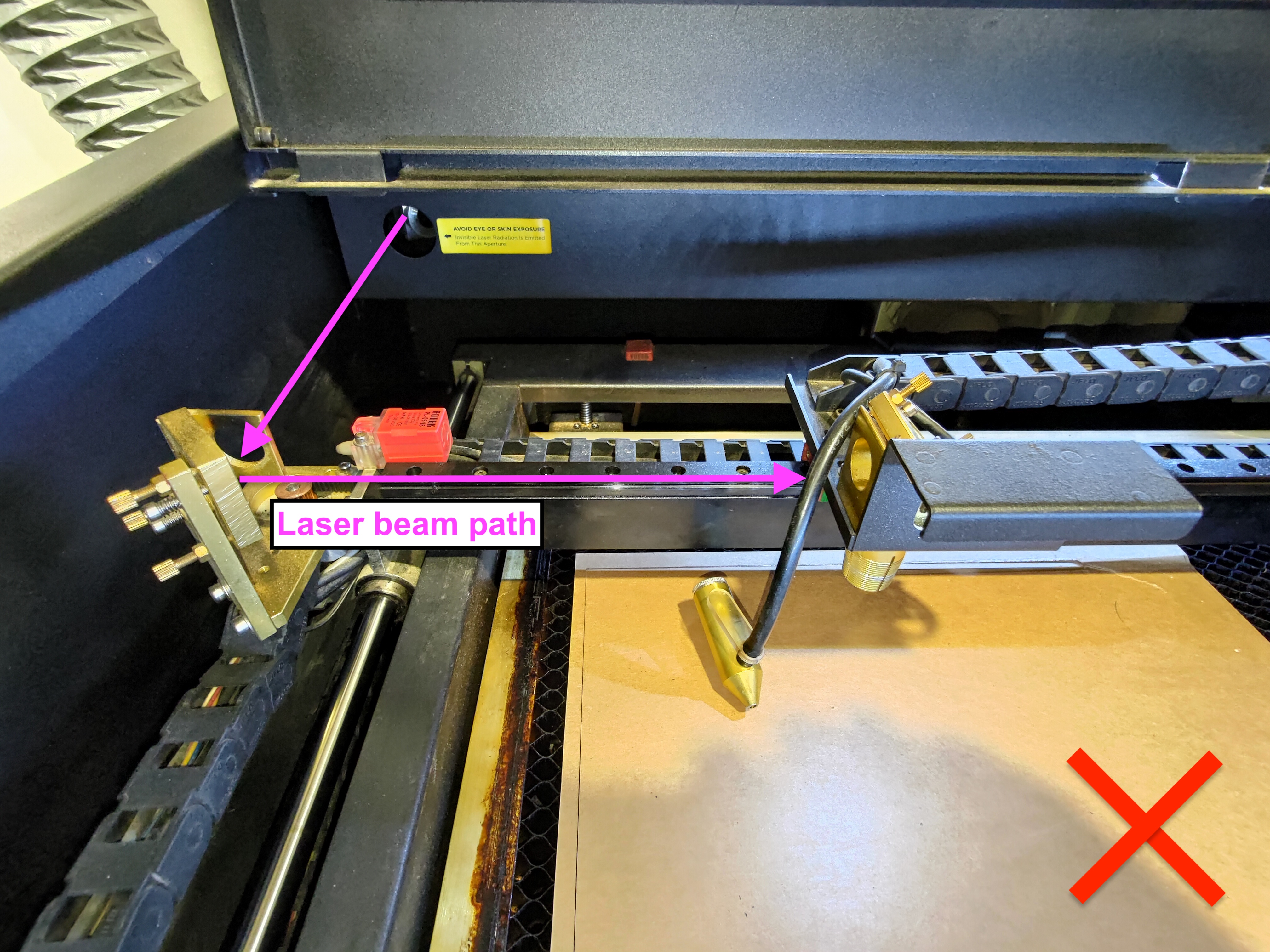

Dårlig posisjon:
Trinn 5 - Tilbakestill den vertikale banen (Z-aksen) fra det 3. speilet:
Bruk dobbelthodenøkkelen og tangen for å løsne de 3 mutrene på det 3. speilet.

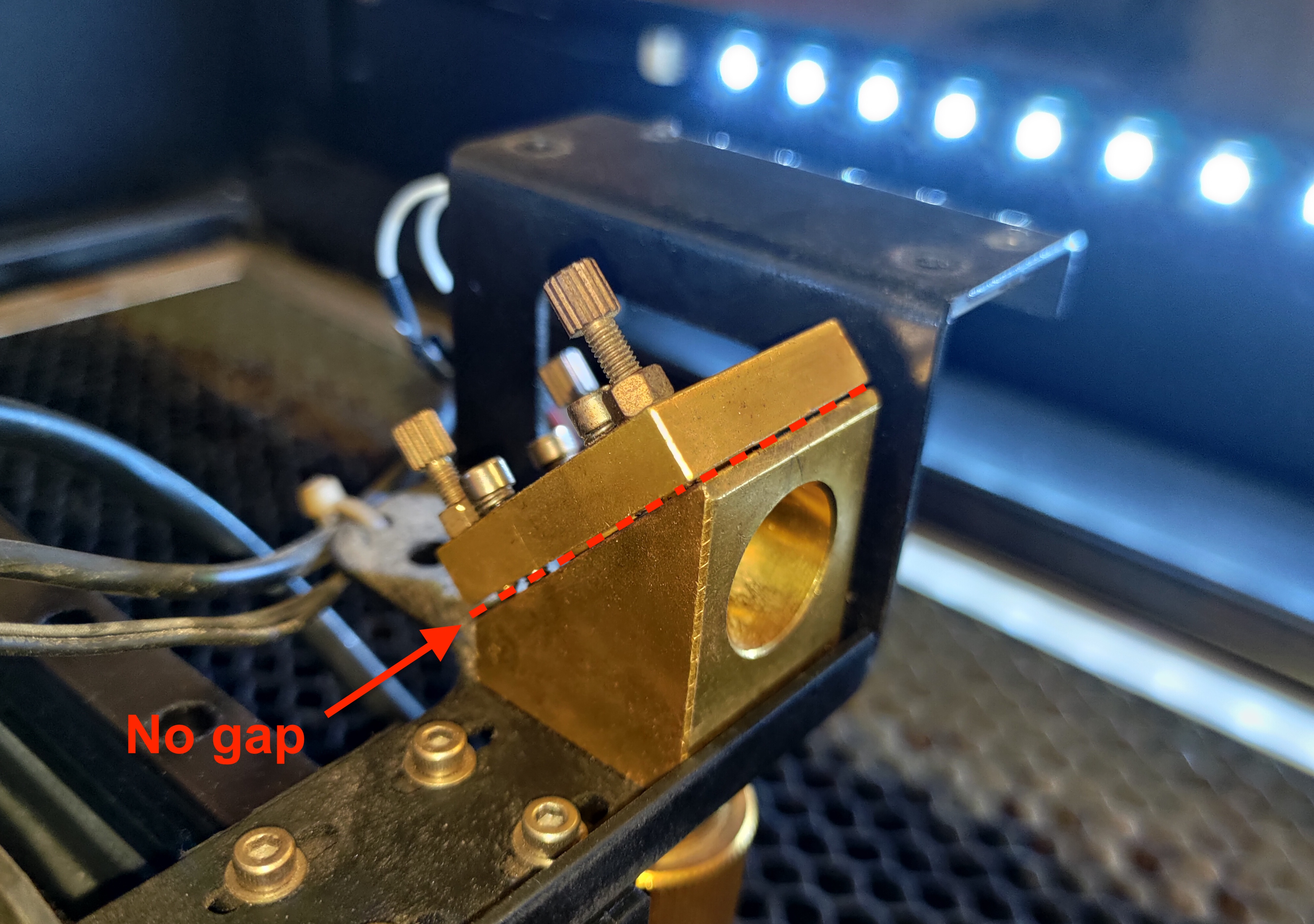

Roter disse tre skruene mot klokken til det ikke er noe mellomrom mellom speilholderen og setet, eller løsne skruene helt, men ikke ta dem ut.
Når det ikke er noe mellomrom mellom dem, indikerer det at den vertikale banen er tilbakestilt.
Trinn 6 - Sette på tape og lage pulser:
Plasser et stykke enkeltlags dobbeltsidig tape under laserhodet og press det mot inngangen for å danne et presset merke.
Flytt laserhodet til midten av sengen og lag 3 pulser.
(Gå til Vedlikehold >> Trykk på "Motor" >> Flytt hodet manuelt >> Lukk lokket >> Lag 3 pulser)
Trinn 7 - Bestem posisjonen til det vertikale punktet:

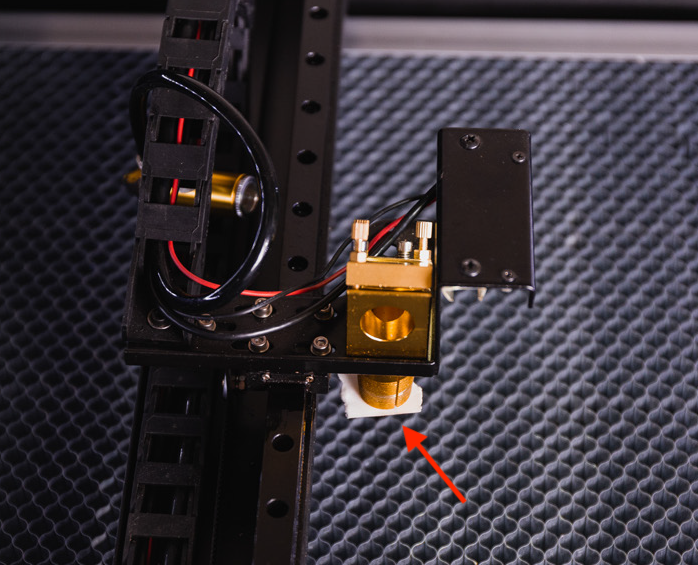

Fjern tapen og bestem posisjonen til punktet.
Det vil bare være tre mulige posisjoner, midten, venstre og høyre.
1. Midtposisjon:
Hvis punktet ditt er i midten som på bildet over, indikerer det at den vertikale banen din er god, og du kan gå videre til trinn 8.
2. Venstreposisjon:
Hvis punktet ditt er på venstre side som på bildet over, indikerer det at den vertikale banen din trenger justering.
Slik justerer du:
Vennligst roter hver skrue med klokken for å heve holderen slik at det dannes et mellomrom, og punktet ditt skal flytte seg til høyre.

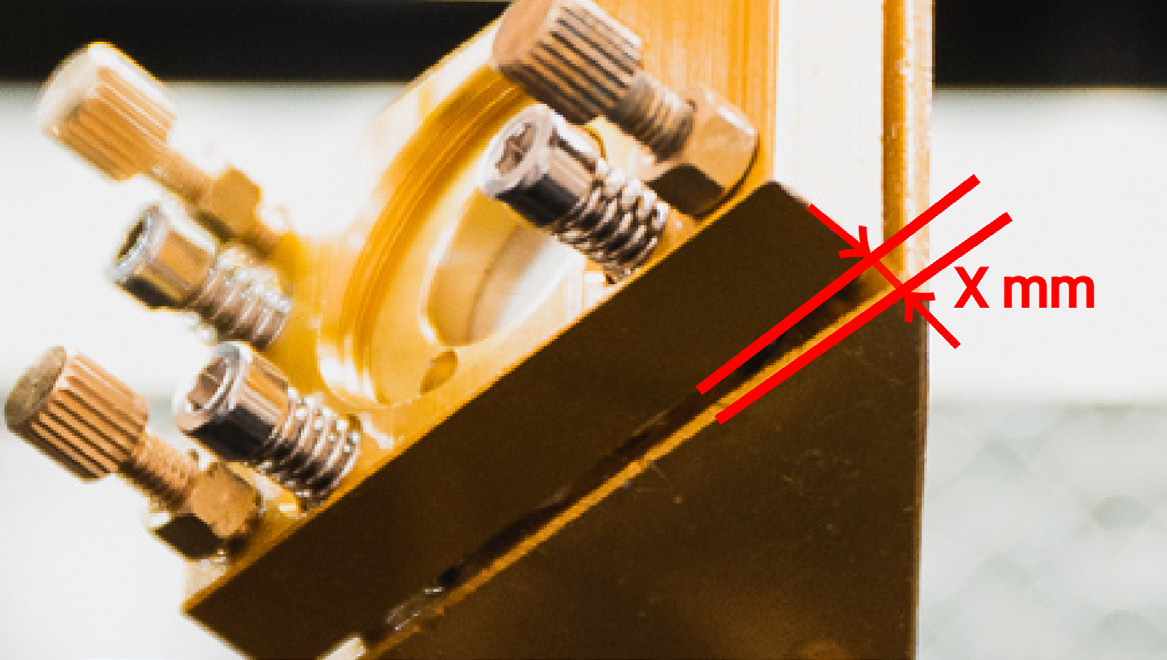

Mellomrommet:
Etter at du har rotert skruene, påfør et nytt tape og sjekk den nye posisjonen til punktet ditt igjen til punktet er i midten, og du kan gå videre til neste trinn.
3. Høyre posisjon:
Hvis punktet ditt er på høyre side som på bildet over, indikerer det at utgangsvinkel på lasertuben din er for lav og det ikke er mulig å justere. Vennligst stopp her og kontakt din lokale forhandler for videre assistanse.
Trinn 8 - Stram alle mutrene på det 3. speilet:
Etter justeringen, stram alle mutrene for å feste posisjonen.
Trinn 9 - Installerer dysen på nytt:

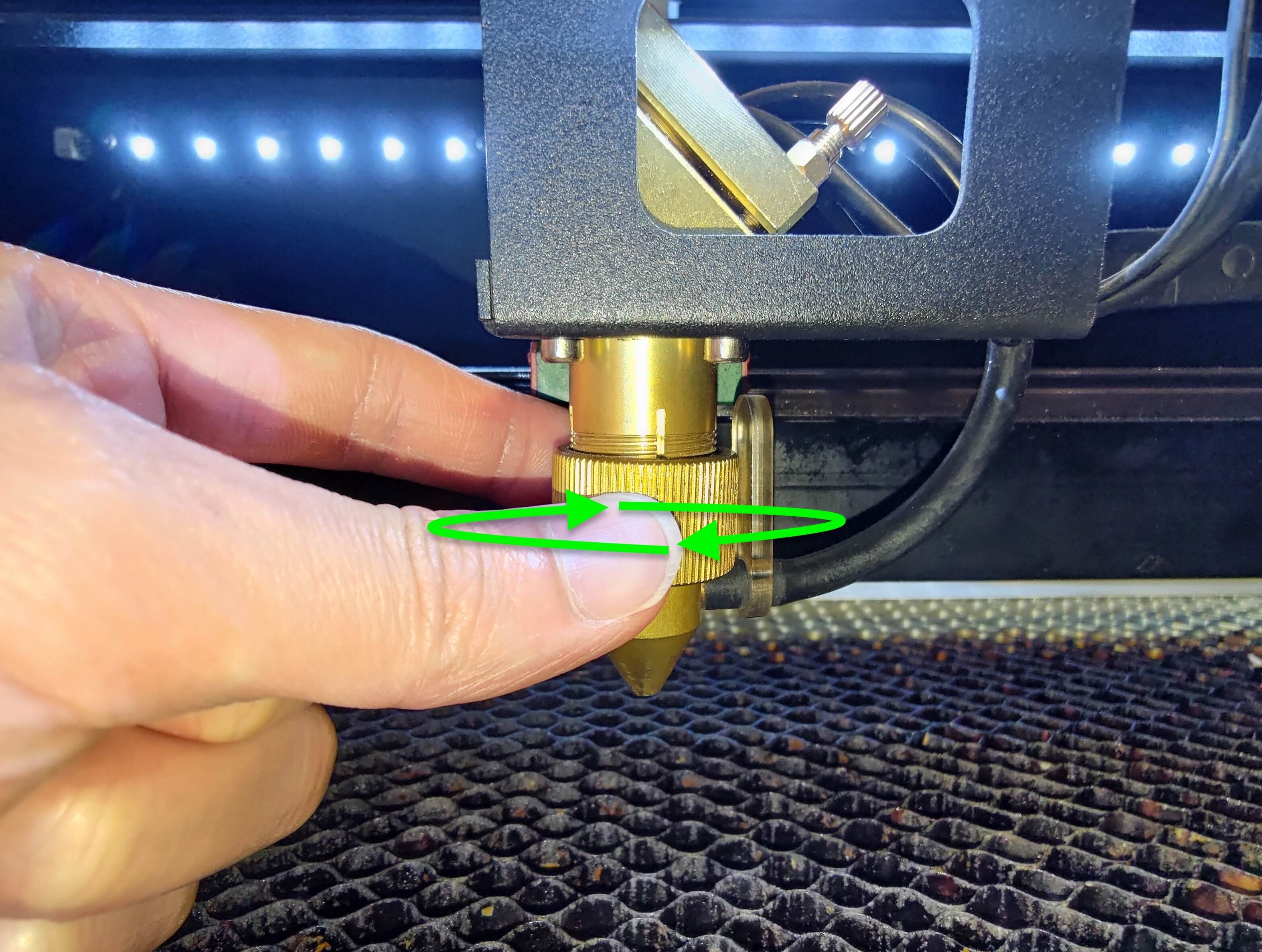

Installer ringen først og sett inn dysen ved å skyve den til toppen. Stram ringen ved å vri på den mot klokken.
Trinn 10 - Gå tilbake til standard OPA-prosess:
Vær oppmerksom på at denne instruksjonen ikke betyr at OPA er fullført.
For å fortsette med OPA-prosessen, vennligst gå tilbake til Trinn 9 i standard OPA-prosess.
Du finner lenken til standard OPA-prosess her: 5-1 Justering av optisk bane
