4-2 Laser Head Displacement Adjustment

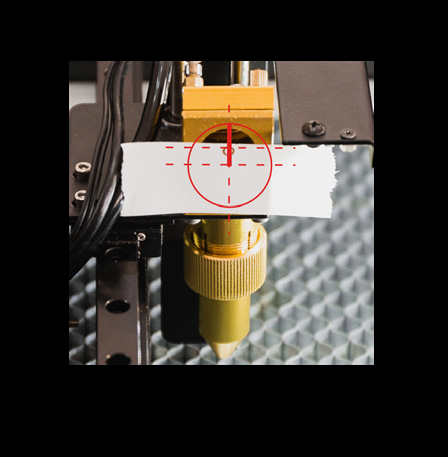

Mål: Punktet på metallringen skal være på den vertikale midtlinjen av ringen. Punktet må være over midtpunktet av ringen.

Instruksjoner:
1. Flytt laserhodet manuelt til midten av arbeidsområdet. Lukk døren og trykk på "Laser Pulse".
2. Sjekk om punktet landet på den vertikale midtlinjen av ringen. Hvis ja, hopp til trinn 6.
3. Løsne de 4 sekskantskruene med en 2,5 mm unbrakonøkkel.
4. Flytt laserhodet forover eller bakover i forhold til skinnen. Stram deretter de 4 skruene igjen.
5. Trykk på "Laser Pulse" og sjekk om punktet landet på den vertikale midtlinjen av ringen. Hvis ikke, gjenta justeringen i trinn 3 og 4.

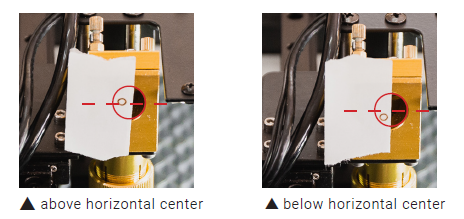

6. Sjekk om punktet overlapper eller er over den horisontale midtlinjen av ringen. Hvis ja, gå videre til "Justering av tredje speil".

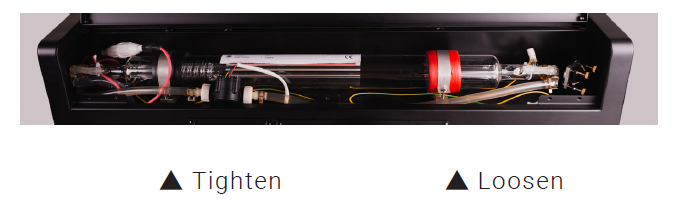

7. Hvis høyden er under midtlinjen, juster skruene på laserrørholderen. Løsne holderen på laserstråleuttakssiden og stram den andre siden.

Kontroller om punktet overlapper eller lander over senterlinjen. Hvis posisjonen til laserørholderen justeres ofte, kan det være nødvendig å justere det første og andre speilet på nytt.

Beskrivelse:

Ved justering av den 2. og 3. optiske banen: Hvis punktet er under midten, følg disse instruksjonene for å justere.

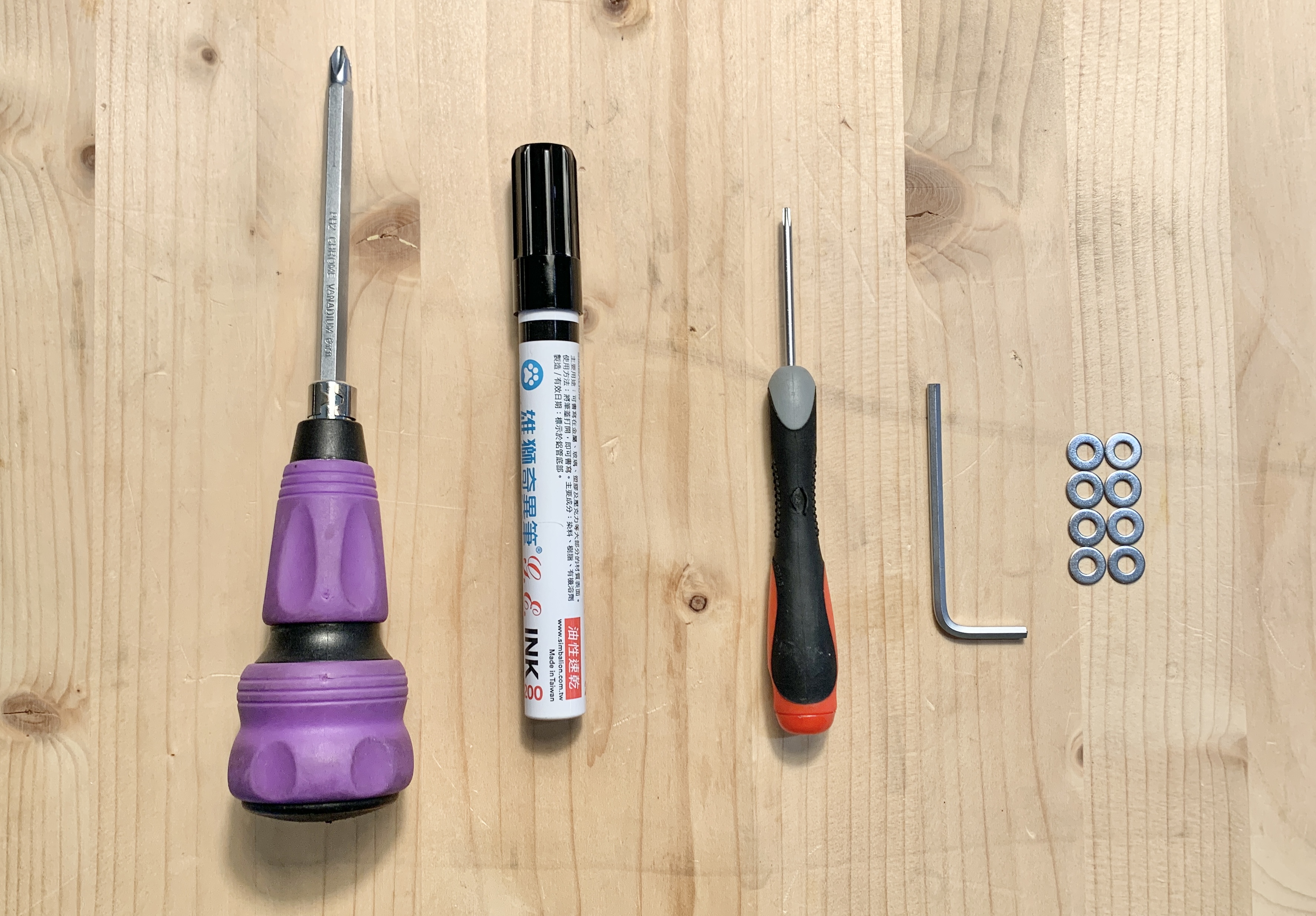

Verktøy:

1. Stjerneskrutrekker
2. Merkepenn
3. Torx T8-skrutrekker
4. 3 mm unbrakonøkkel
5. M4 pakning*8

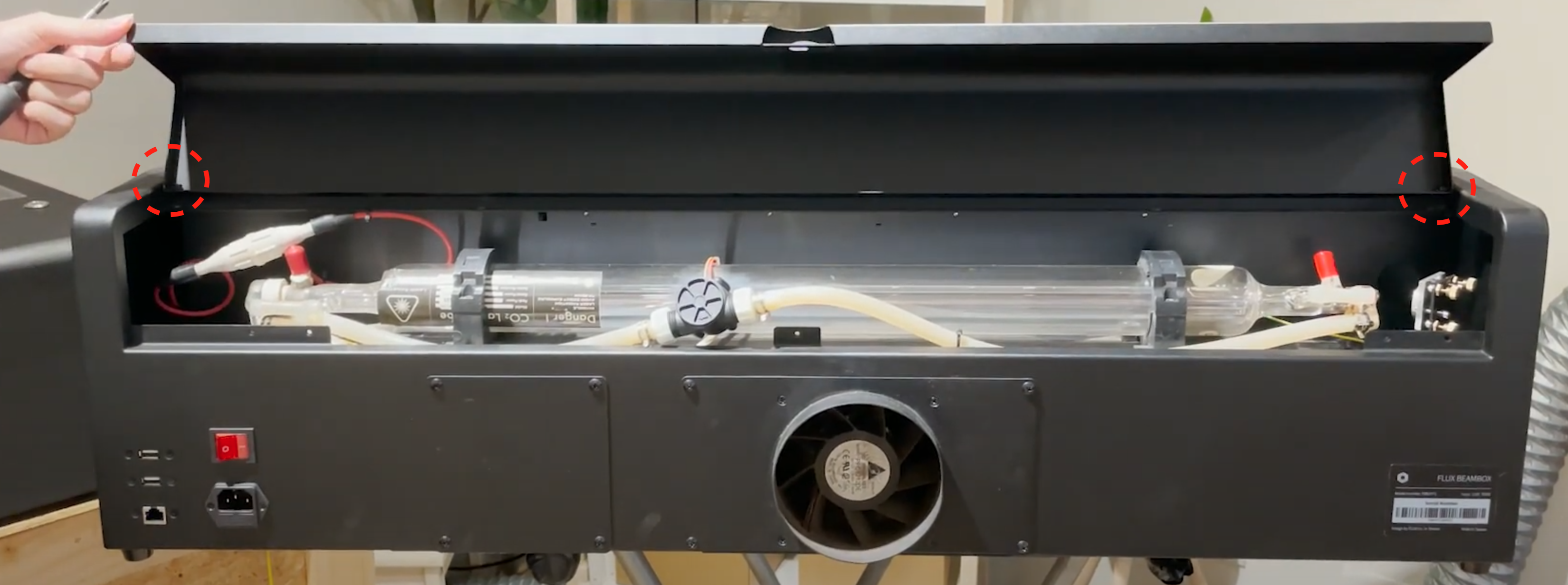

Trinn 1 - Slå av maskinen og fjern bakdekselet

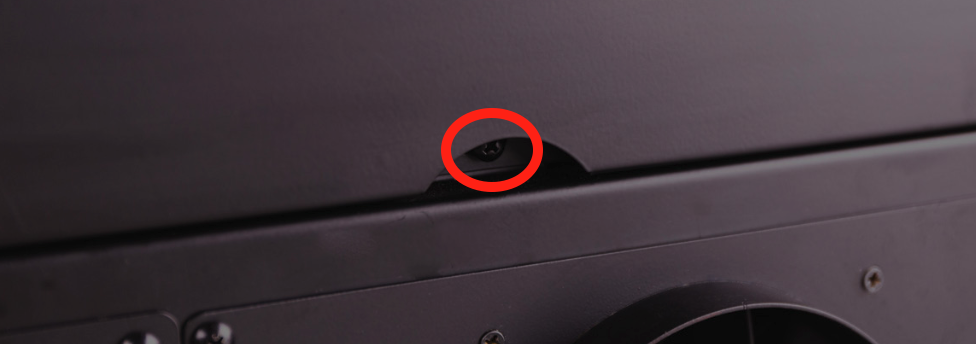

Bruk stjerneskrutrekkeren for å skru ut skruen på bakdekselet.

Skru ut de to skruene som fester bakdekselet, og fjern det.

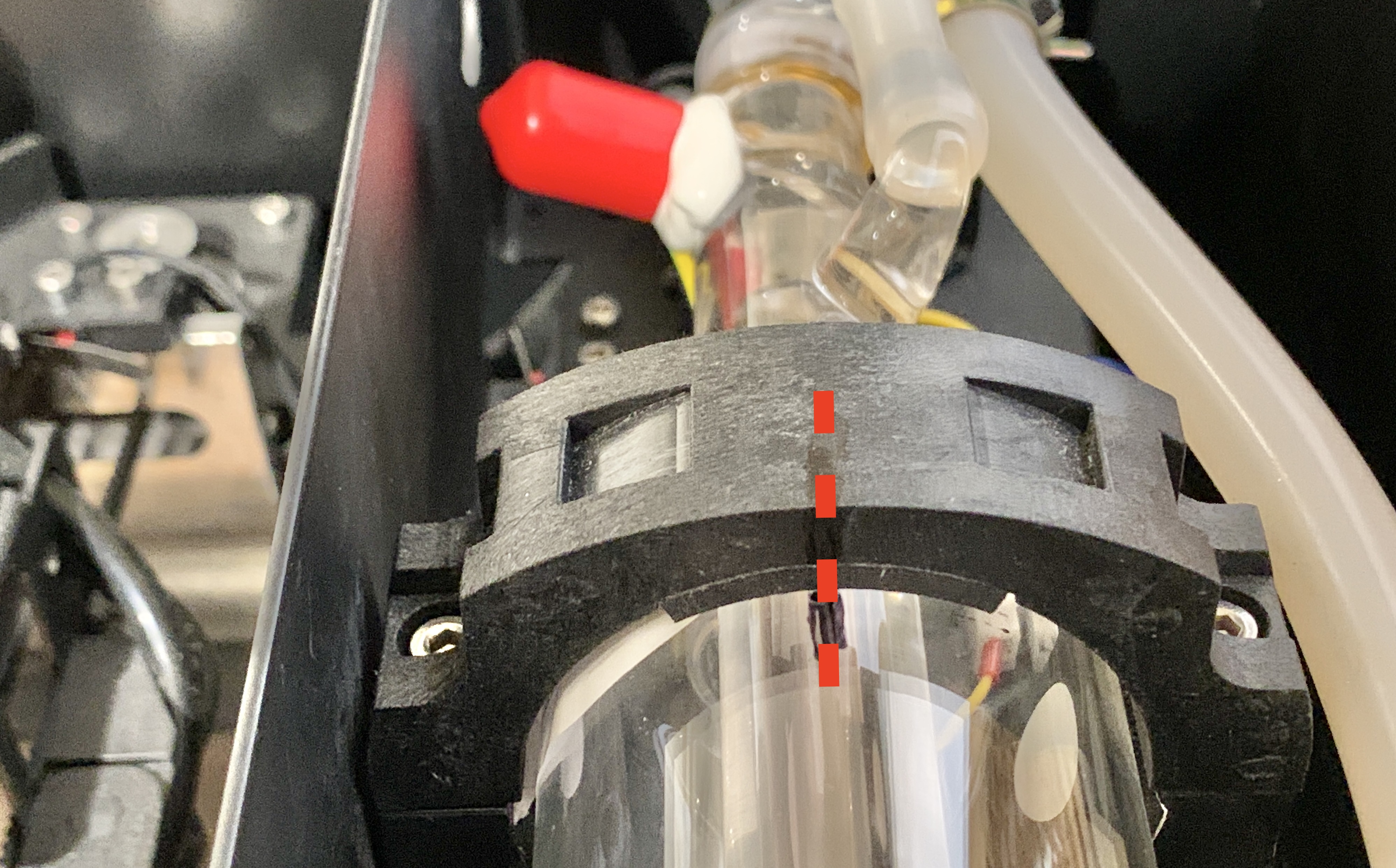

Trinn 2 - Merk laserøret og rørholderen

Bruk merkepennen til å tegne en linje på laserøret og rørholderen, som vist på bildet nedenfor.

Trinn 3 - Fjern lavspentskabelen til laserøret

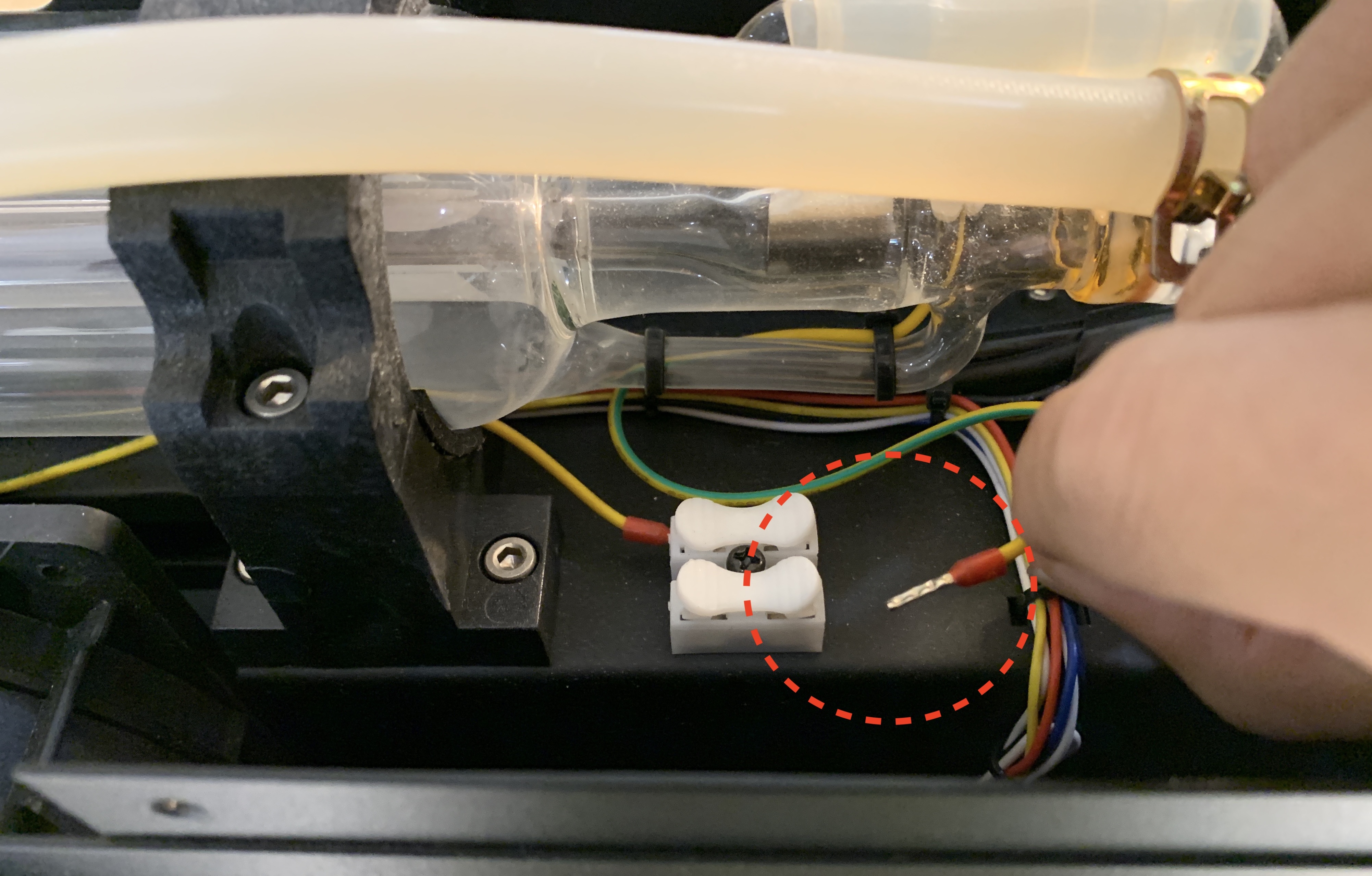

Trykk på den hvite terminalen på lavspenningsenden for å fjerne lavspentskabelen.

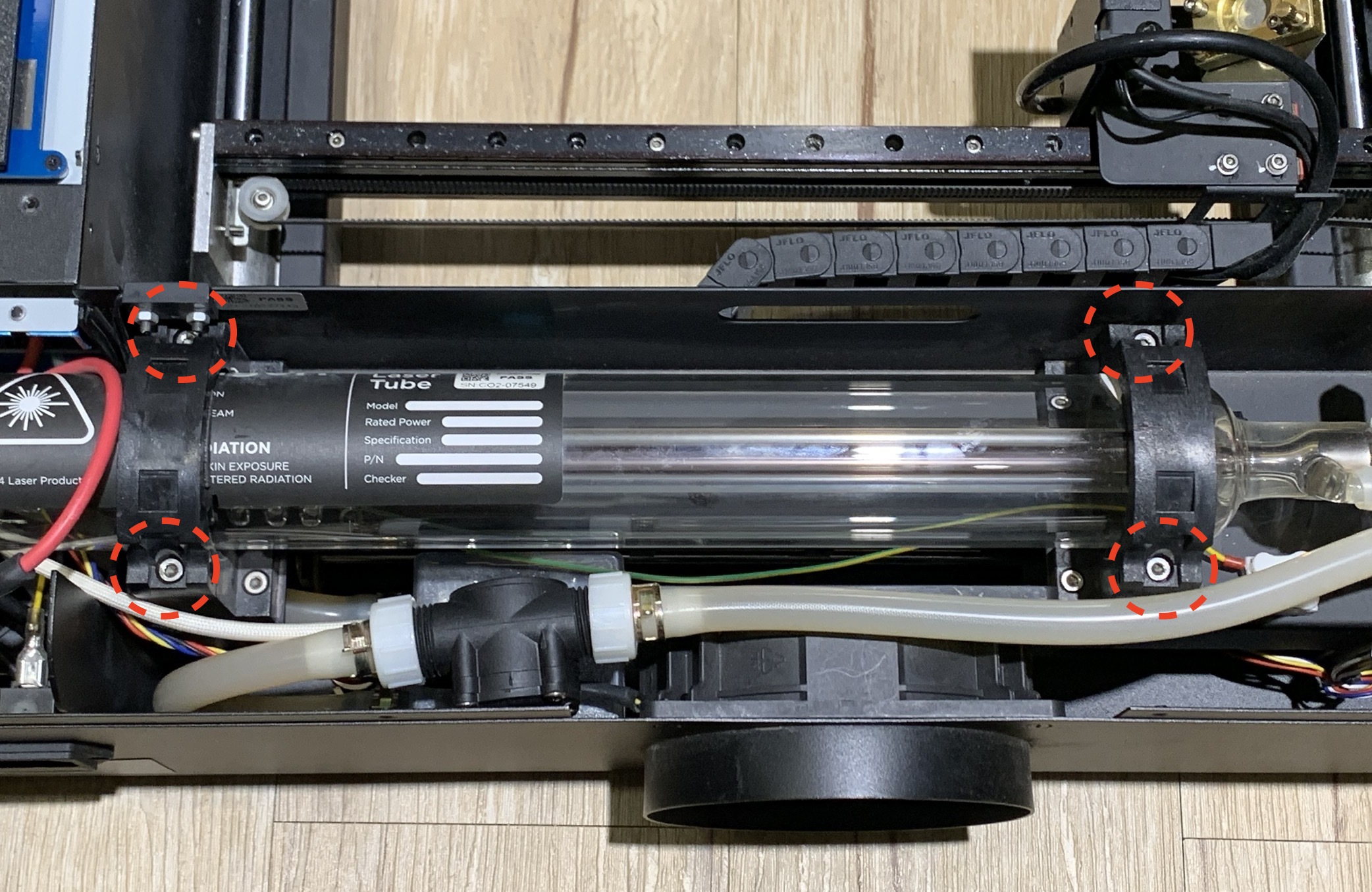

 Trinn 4 - Fjern laserørholderen for å ta ut laserøret

Bruk 3 mm unbrakonøkkelen for å skru ut de fire skruene på laserørholderens deksel.

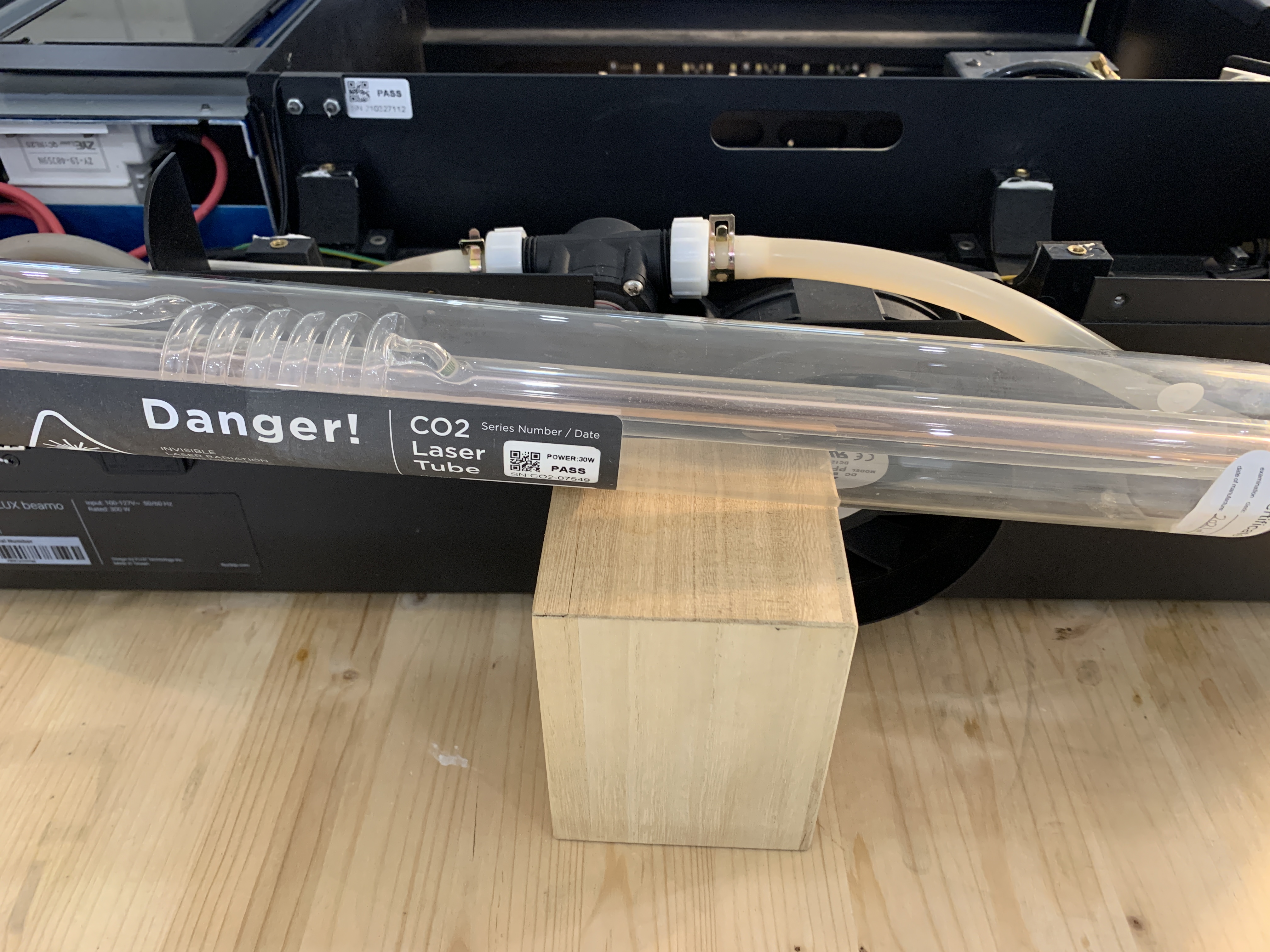

Fjern laserøret og plasser det på en støtte for å holde det oppe.

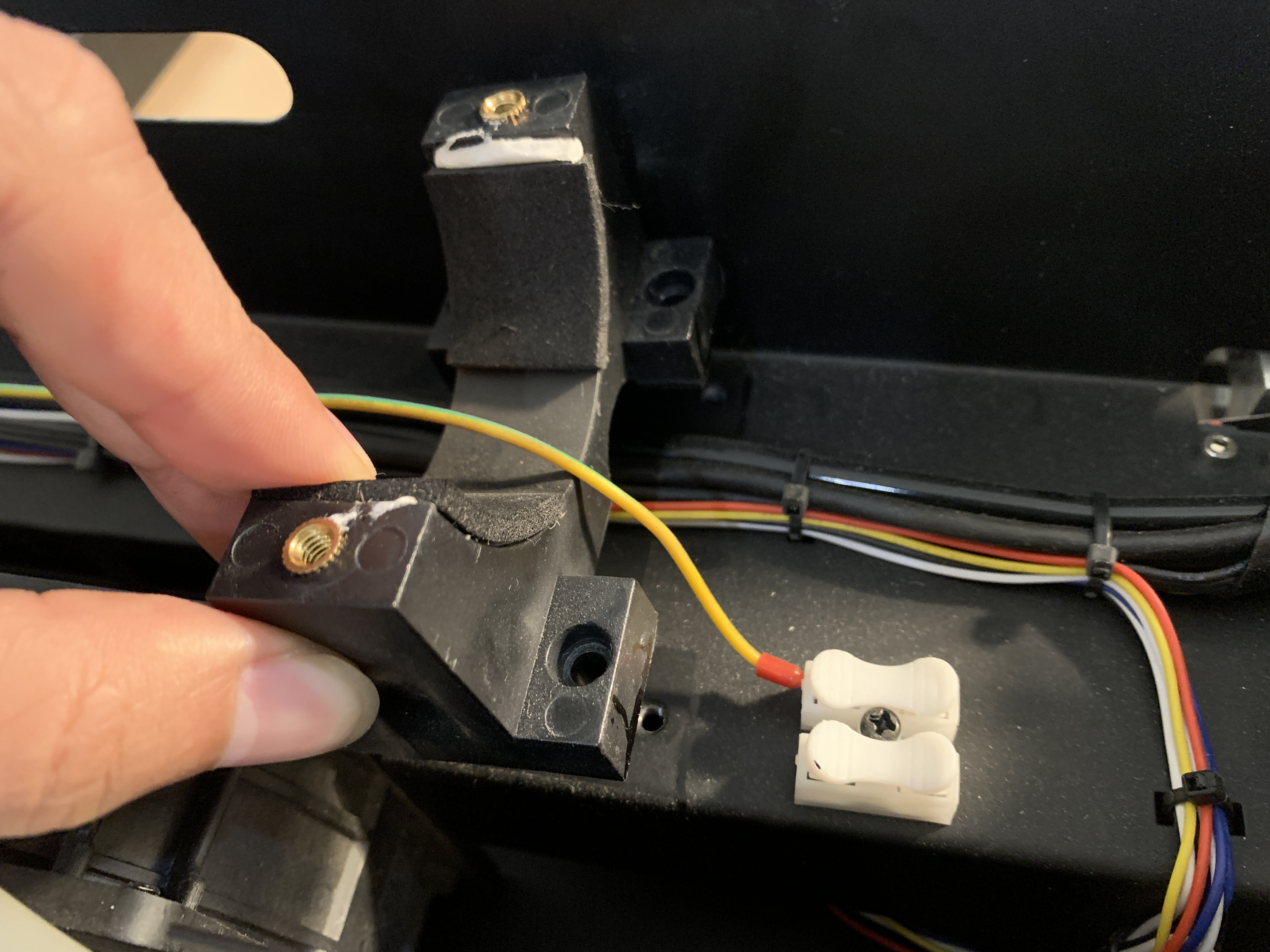

Trinn 5 - Fjern laserørholderen på lavspenningsenden

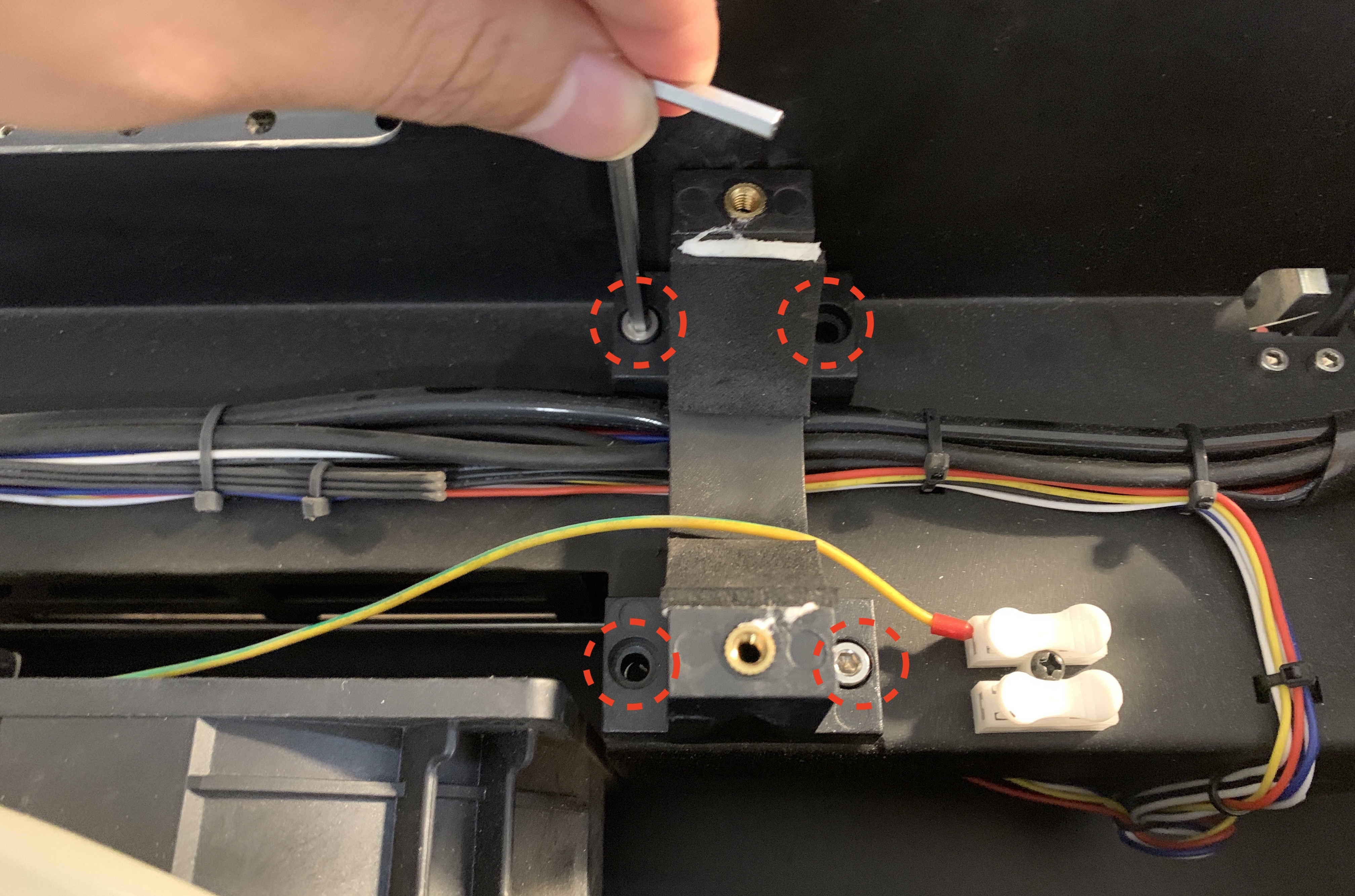

Bruk 3 mm unbrakonøkkelen for å skru ut de fire skruene på laserørholderen og fjern den.

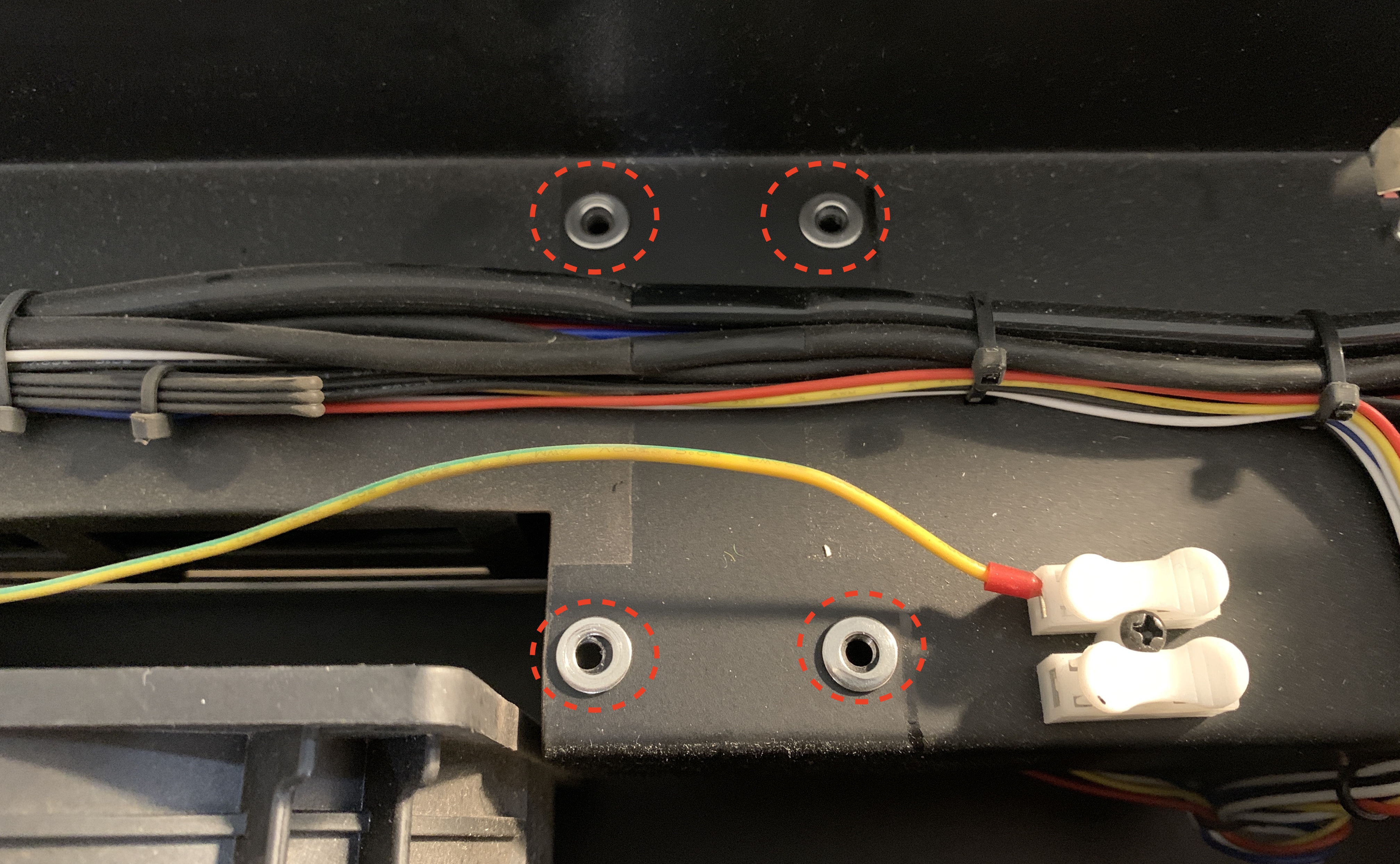

Trinn 6 - Plasser skivene

Plasser de åtte skivene stablet i to over skruehullene.

Trinn 7 - Monter laserørsholderen

Monter laserørsholderen i samme retning, og fest skruene med 3 mm unbrakonøkkelen.

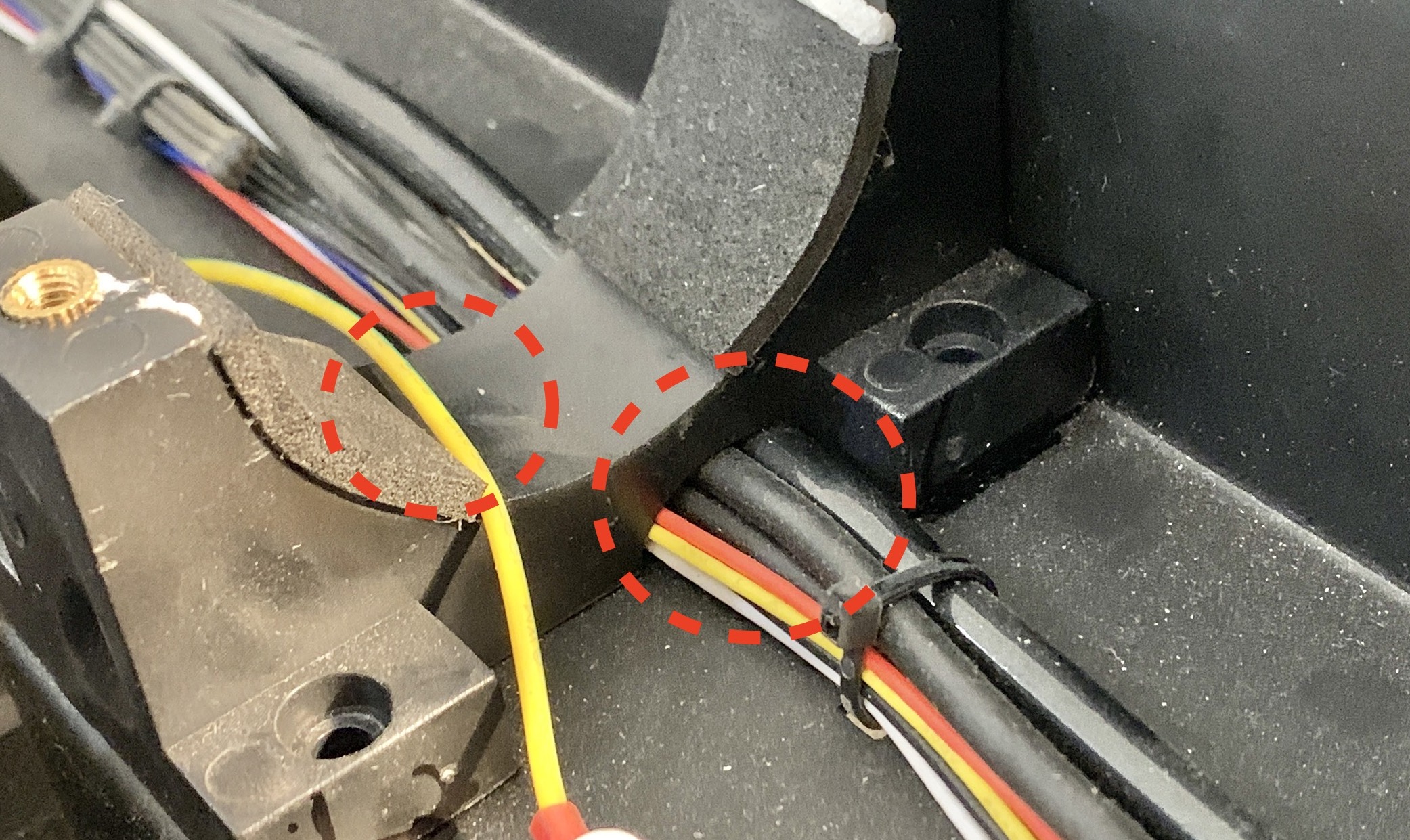

⚠︎ Ikke klem kablene.

Trinn 8 - Monter laserrøret

Monter laserrøret og juster det etter merket.

Bruk 3 mm unbrakonøkkelen til å skru fast de fire skruene på laserrørholderens deksel.

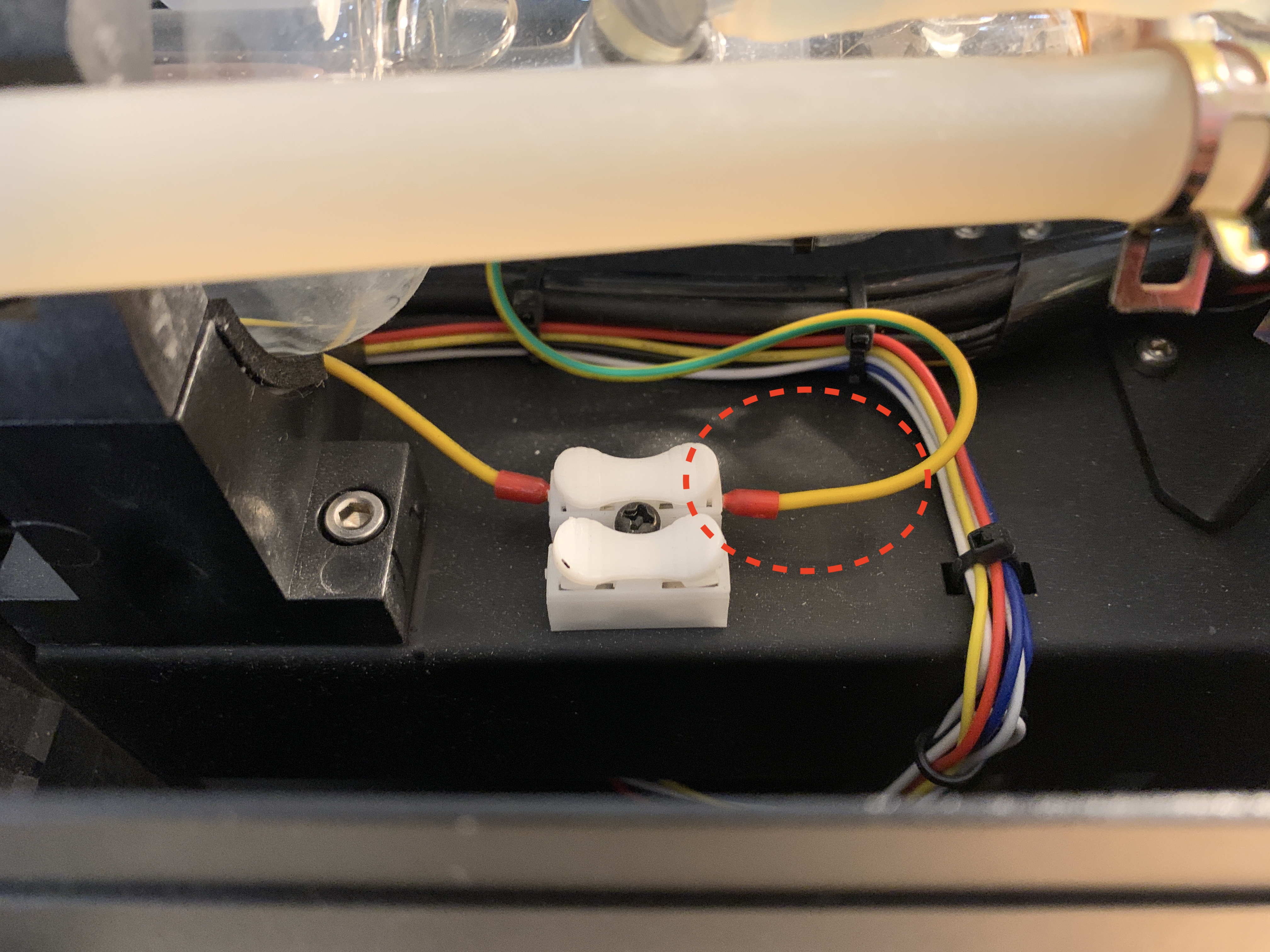

Trinn 9 - Koble til lavspentskabelen til laserrøret

Trinn 10 - Monter bakdekselet

Skru fast de to skruene som holder bakdekselet.

Bruk stjerneskrutrekkeren for å feste bakdekselet.

Trinn 11 - Slå på maskinen og kontroller punktet på det tredje speilet

Sjekk om punktet er på eller over den horisontale midtlinjen.

Vurder resultatet og bestem neste handling:

• Hvis punktet er over den horisontale midtlinjen >> Gå til 4-1 Justering av optisk bane
• Hvis punktet fortsatt er under den horisontale midtlinjen >> Gå til Step 1 og legg flere skiver i Trinn 6.
• Hvis punktet er på den horisontale midtlinjen >> Problemet er løst
