Den optiske banen bør sjekkes hver måned og justeres på nytt om nødvendig.
Tegn på feilinnstilt optisk bane:
- Ikke i stand til å skjære gjennom materialene ved å bruke standard effektrate og hastighet i Beam Studio.
- Dårlige graveringsresultater der graveringsmønstrene i et bestemt område vil være lysere eller dypere enn andre områder, eller det blir lysere eller dypere i en bestemt retning.
- Snittet på materialet er ikke vertikalt etter skjæring.
Følg trinnene nedenfor for å sjekke den optiske banen og juster den om nødvendig.
(De fleste bildene i dette innholdet er HEXA sine, men konseptet, logikken og metoden for å justere den optiske banen er den samme for Beambox.)

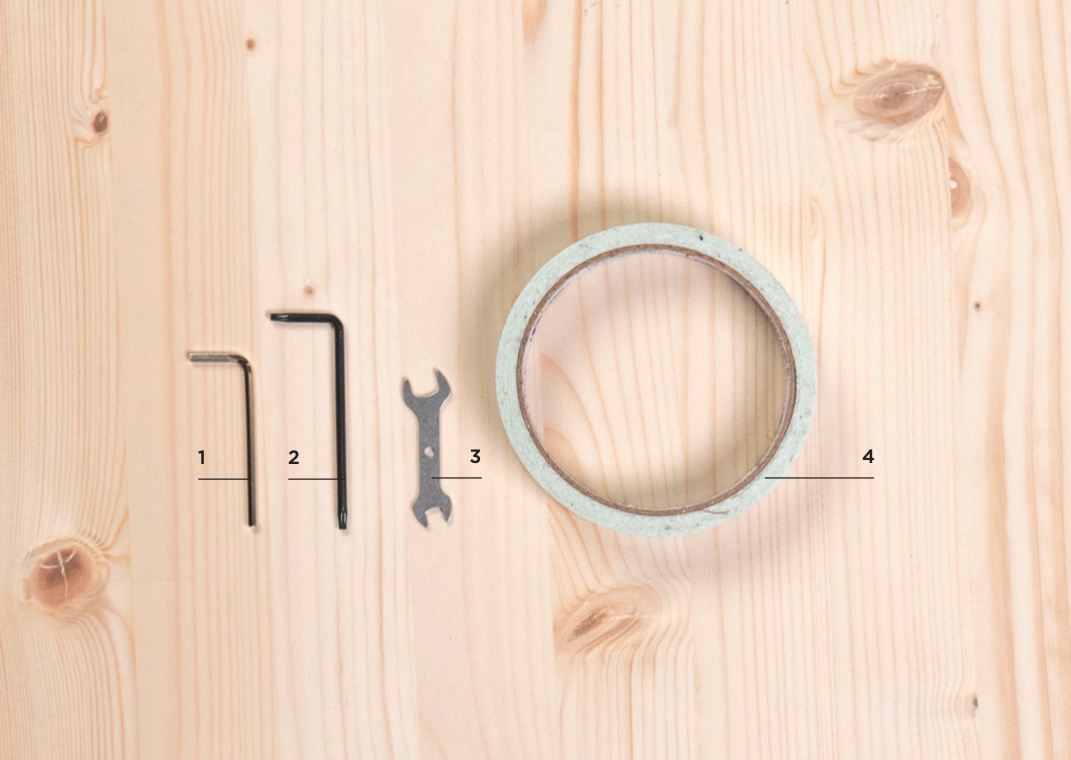

Trinn 1 - Verktøypreparering:
Inkludert i tilbehørsesken:
1｜2,5 mm sekskantnøkkel
2｜Torx-skrutrekker
3｜Dobbelthodet skiftenøkkel
4｜Dobbeltsidig tape

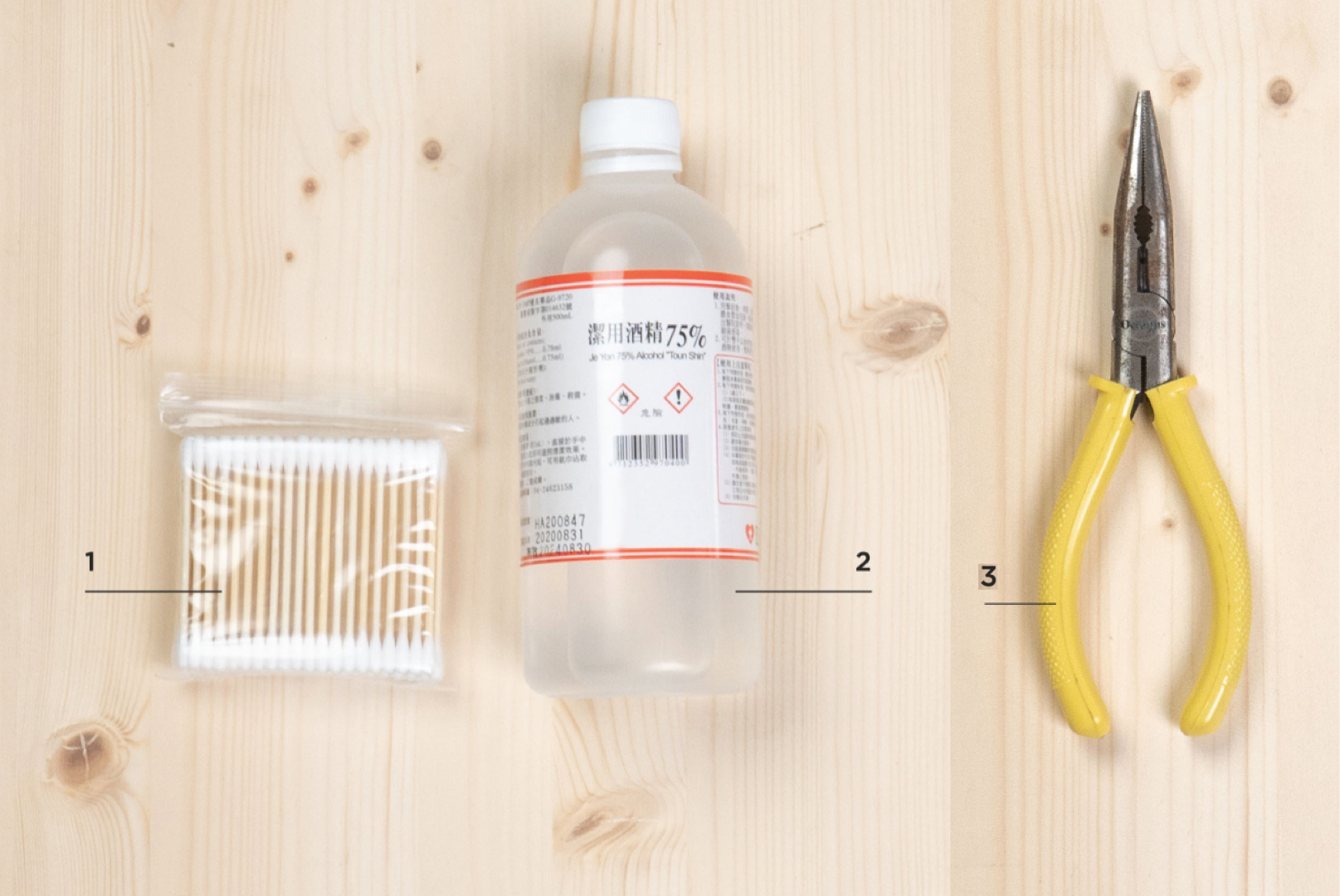

Forbered selv:
1｜Bomullspinner
2｜Desinfeksjonsspray / Alkoholspray
3｜Tang
Trinn 2 - Lær hvordan du lager en puls:
A. Slå på maskinen.
B. Lukk lokket.
C. Gå inn i vedlikeholdsmodus og vent til homing-prosessen er fullført.
D. Finn Puls-knappen.
E. Ett trykk = en puls, to trykk = to pulser, og så videre.
#Vennligst lag alltid pulser når dørlokket er lukket.

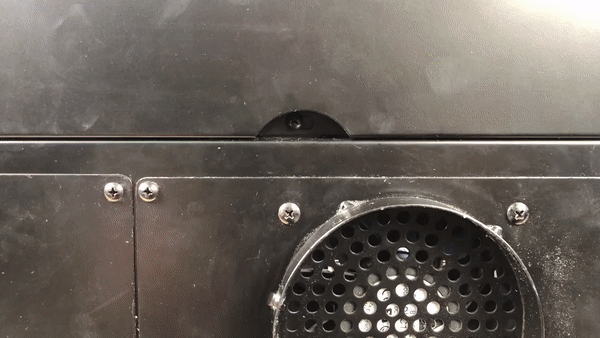

Trinn 3 - Åpne bakdekselet på Beambox:
Bruk Phillips-skrutrekkeren til å skru ut skruen over viften på baksiden av maskinen, og bakdekselet kan åpnes etterpå.

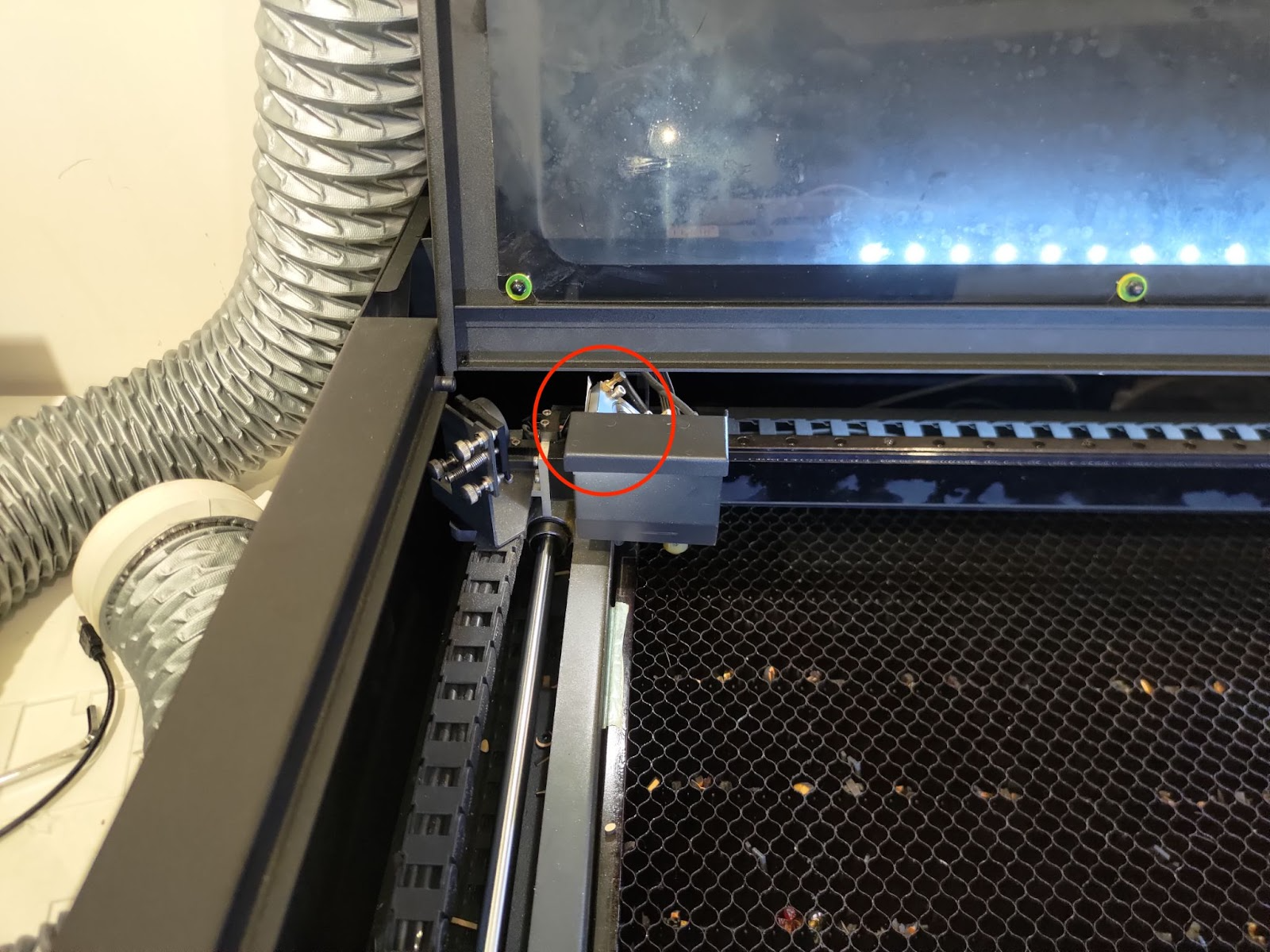

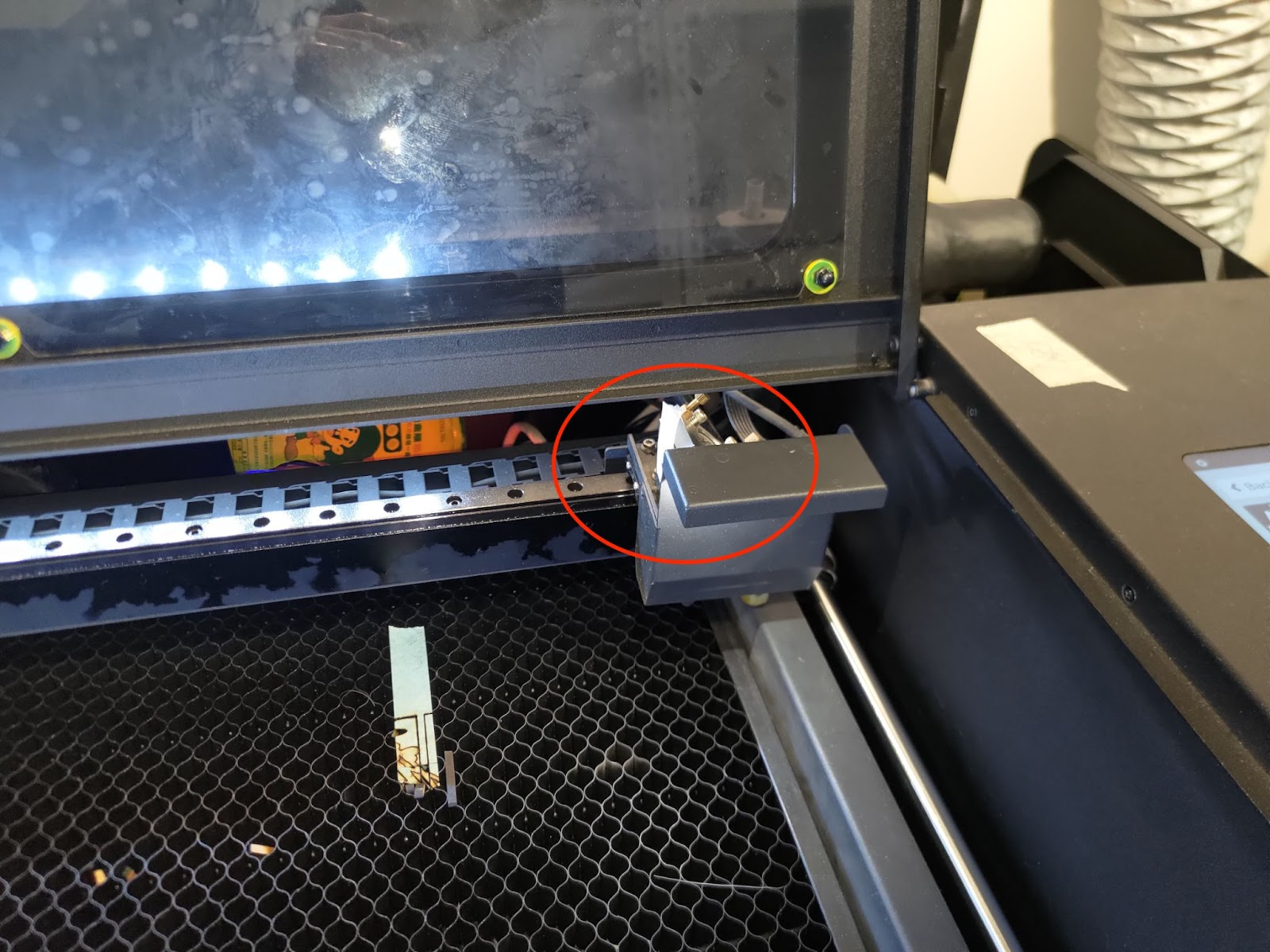

Trinn 4 - Lær plasseringene
Vennligst gjør deg kjent med plasseringene:
- Første refleksjonsspeil
- Andre refleksjonsspeil
- Tredje refleksjonsspeil
- 7 plasseringer på sengen som laserhodet vil bli flyttet til under kontrollen.
Trinn 5 - Rengjør alle speil og fokuslinser:
Følg instruksjonene i lenken nedenfor for å rengjøre alle speil og linser.
5-4 Rengjøring av speil og linser
Trinn 6 - Sjekk laserprikken på det første speilet:
Dette trinnet er for å sjekke om laserrøret og maskinen er i god stand.
Trinnoversikt:
Trinn 6-1 - Sette på tape og lage pulser:
Sett et tolagstape med dobbeltsidig tape på det første speilet, lukk bakdekselet, og lag fem pulser.
Trinn 6-2 - Sjekk formen på prikken på tapen:
Formen er bra å være så rund som mulig, og det første stykket dobbeltsidig tape foran bør være brent.
Godt eksempel:
Dårlig eksempel:
Trinn 6-3 - Samle den 1. speilbåndet:
Legg det første speilbåndet på et papir. Skriv ned posisjonen og antall pulser som på bildet nedenfor.
Trinn 6-4 - Feilsøking og rapportering:
Hvis prikken din ikke er rund, ikke sterk, eller ligner på de dårlige eksemplene ovenfor, øk effekthastigheten til x2.0 og se om det forbedrer seg:
-
Hvis prikken blir sterkere, indikerer det at laserrøret kan ha blitt svekket. Du kan fortsatt fullføre OPA-prosessen med økt effektrate, eller du kan kontakte din lokale forhandler og si at røret kan ha blitt svekket.
-
Hvis prikken ikke blir sterkere eller den fortsatt har en merkelig form, kontakt din lokale forhandler for ytterligere hjelp.
(Vennligst del bildet av pulseresultatet ditt på det første speilet med forhandleren din.)
Trinn 7 - Sjekk banen fra det 1. til det 2. speilet:
Dette trinnet er for å sjekke om banen er justert fra det første speilet til det andre speilet.
Trinnoversikt:
Trinn 7-1 - Lag den første prikken for øverste venstre posisjon:
Plasser et tolags bånd på det andre speilet og flytt hodet til øverste venstre hjørne.
Lag tre pulser for å lage det første punktet.
Trinn 7-2 - Lag det andre punktet for nedre venstre posisjon:
Hold den samme tapen på det 2. speilet og flytt hodet til nedre venstre hjørne.
Lag tre pulser for å lage det andre punktet.
Hvis det ikke er noe punkt i nedre venstre posisjon, indikerer det at banen er dramatisk feiljustert.
Vennligst flytt hodet til midtre venstre posisjon og prøv å lage et punkt i midten til venstre.
Trinn 7-3 - Sjekk om det første og det andre punktet overlapper
Hvis punktene dine overlapper perfekt, som i det gode eksempelfotoet, indikerer det at banen er riktig justert.
Du kan gå til Trinn 7-5.
Hvis de ikke overlapper, som i de dårlige eksemplene nedenfor, indikerer det at fra det 1. speilet til det 2. speilet er den optiske banen feiljustert, og det 1. speilet må justeres.
Godt eksempel:
Dårlig eksempel:
Trinn 7-4 - Juster banen fra det 1. speilet til det 2. speilet:
Dette trinnet vil lære deg hvordan du justerer banen fra det 1. speilet til det 2. speilet ved å justere skruene på det 1. speilet.

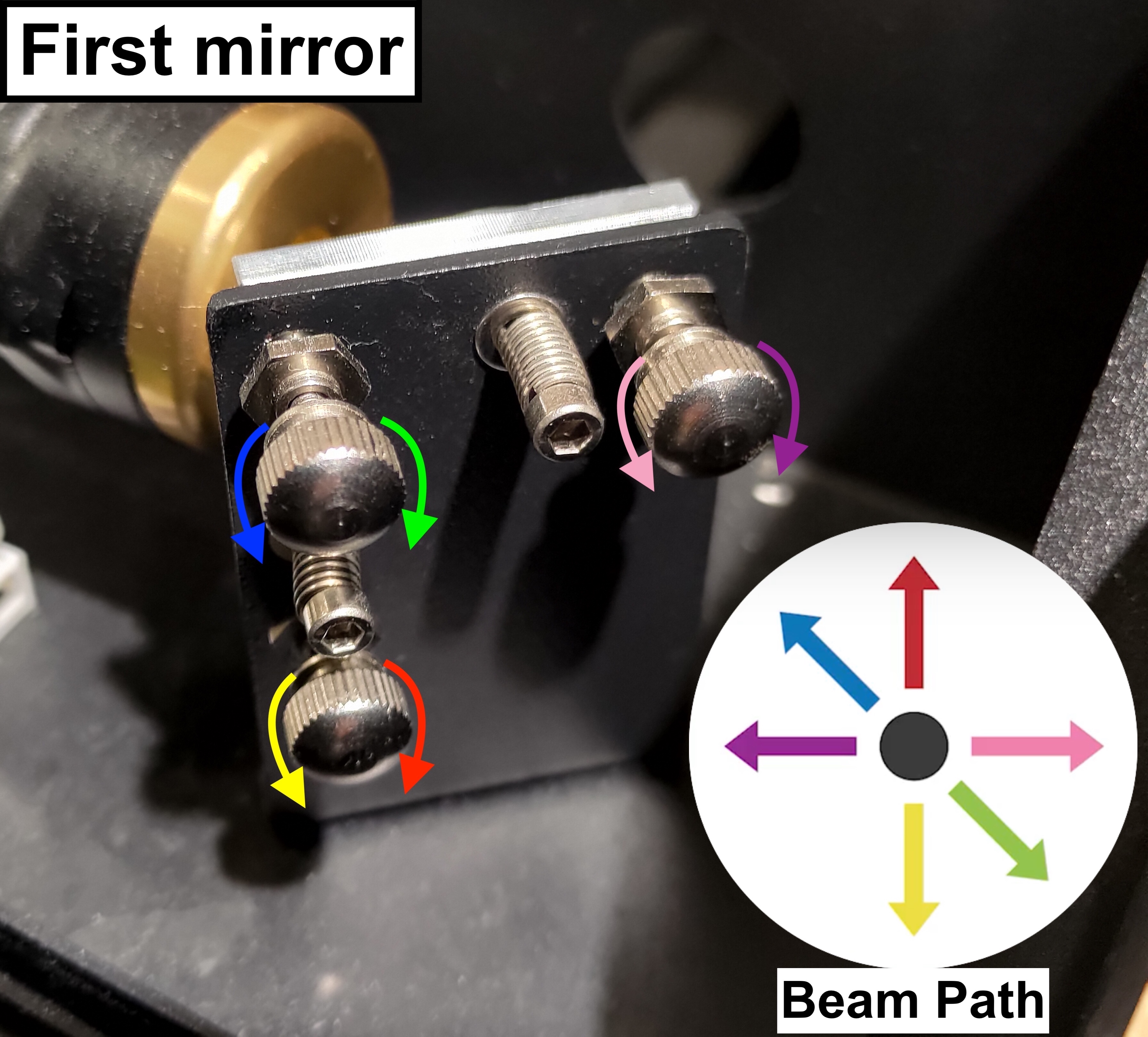

Det er tre skruer på det 1. speilet, og rotasjon av dem med eller mot klokken vil endre strålens bane, noe som betyr at det andre punktets posisjon vil endres.
Vær oppmerksom på at hver gang du justerer skruen, kan banen endres. For å sikre nøyaktighet anbefales det å fjerne den gamle tapen med de forrige punktene og bruke en ny tolags tape for å bekrefte om de nye punktene overlapper.
Trinn 7-4-1 - Mål skruen som skal justeres:
Bestem posisjonen til det andre punktet ditt og mål skruen og dens rotasjonsretning.

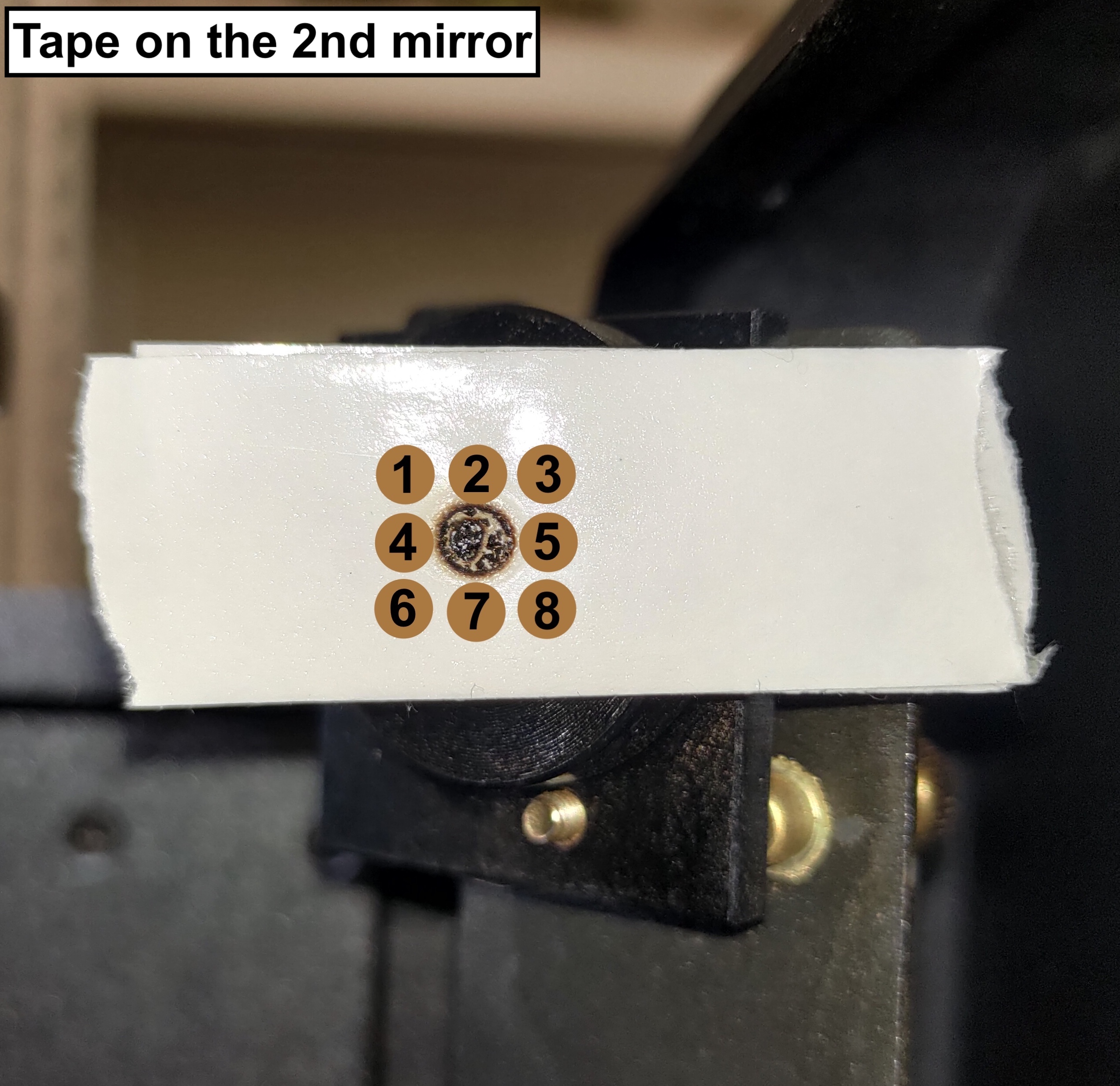

Se bildet nedenfor og finn nummeret som ligner på det andre punktets posisjon:

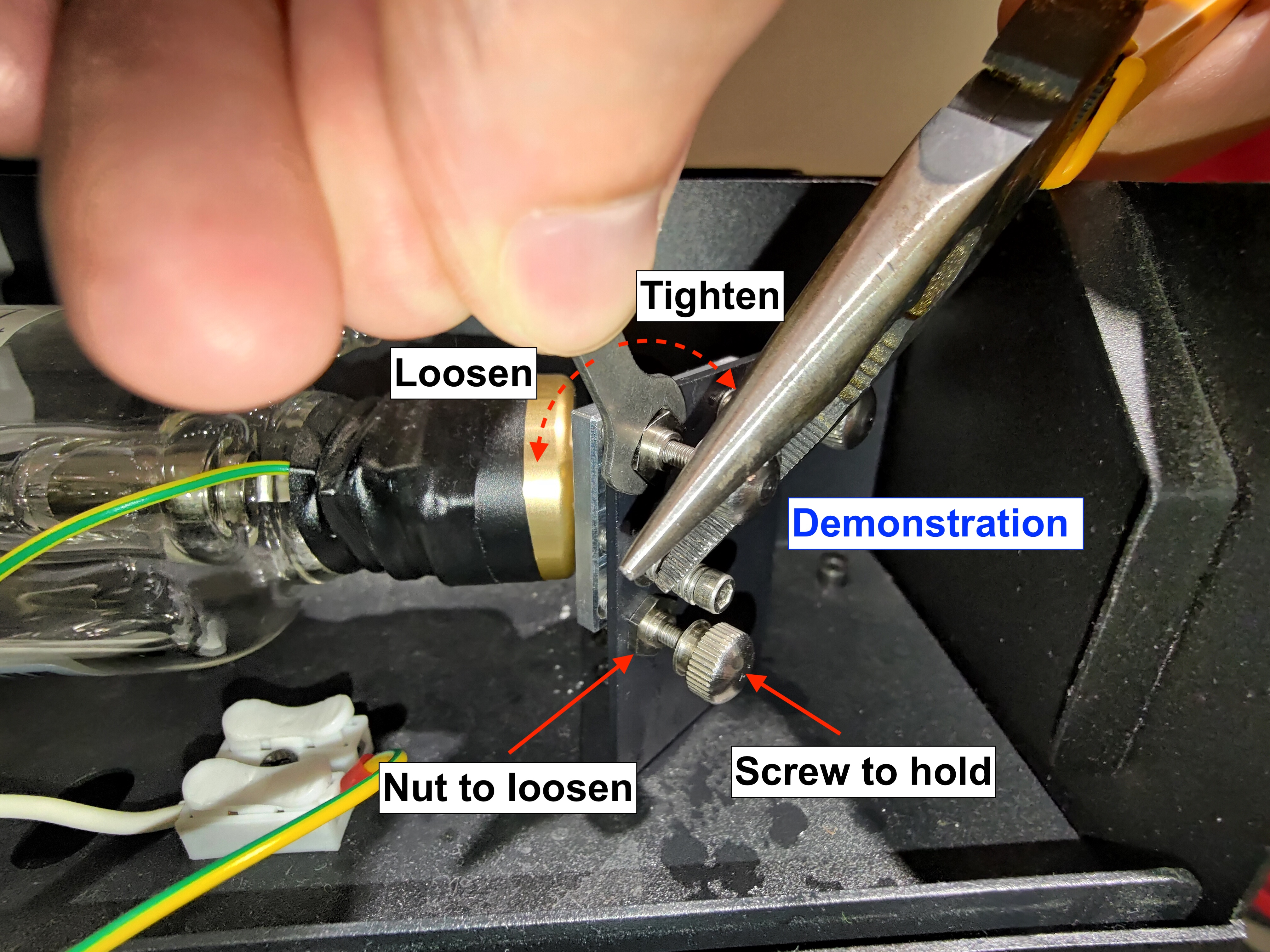

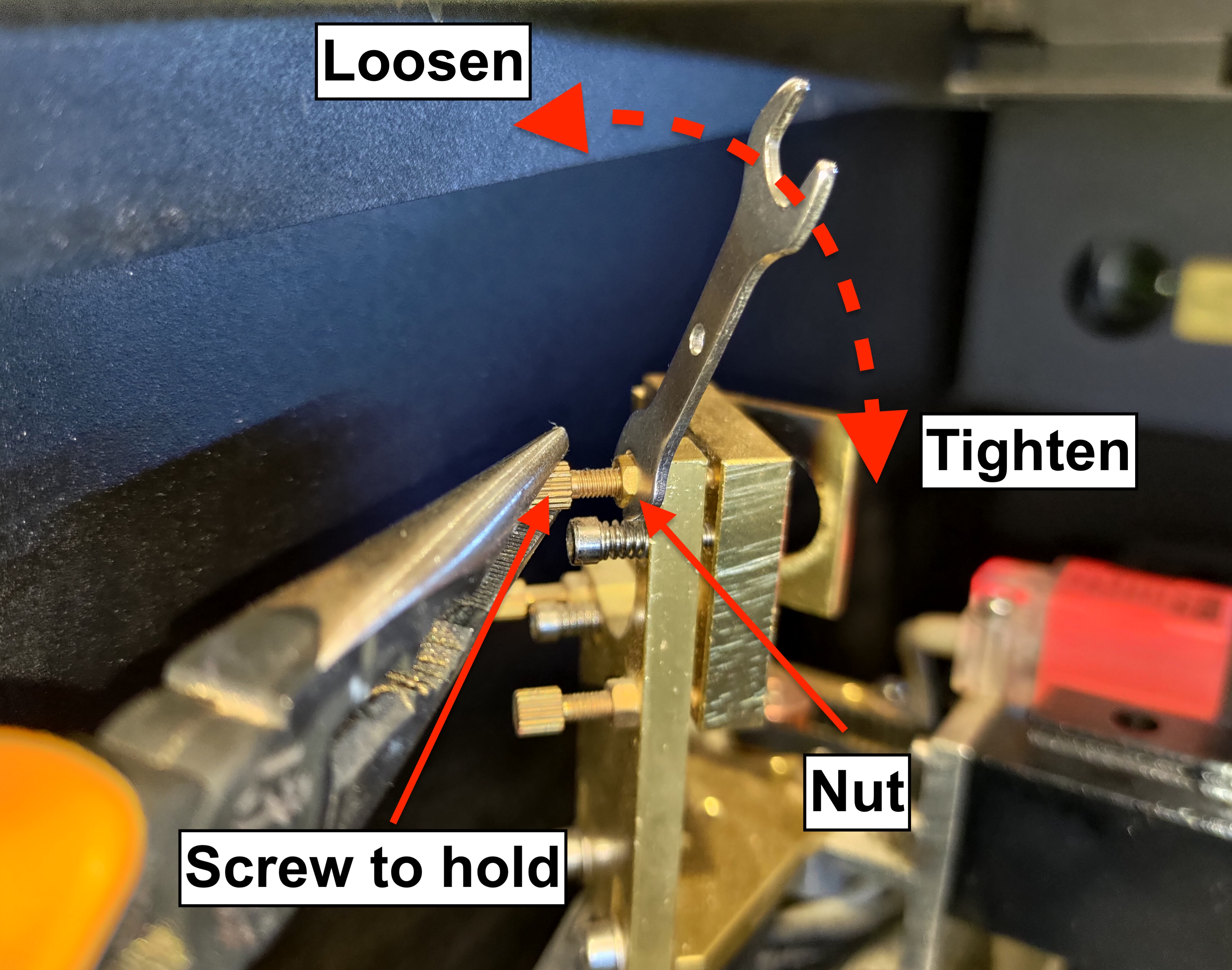

Før du justerer skruen, vennligst lær hvordan du løsner mutteren riktig:

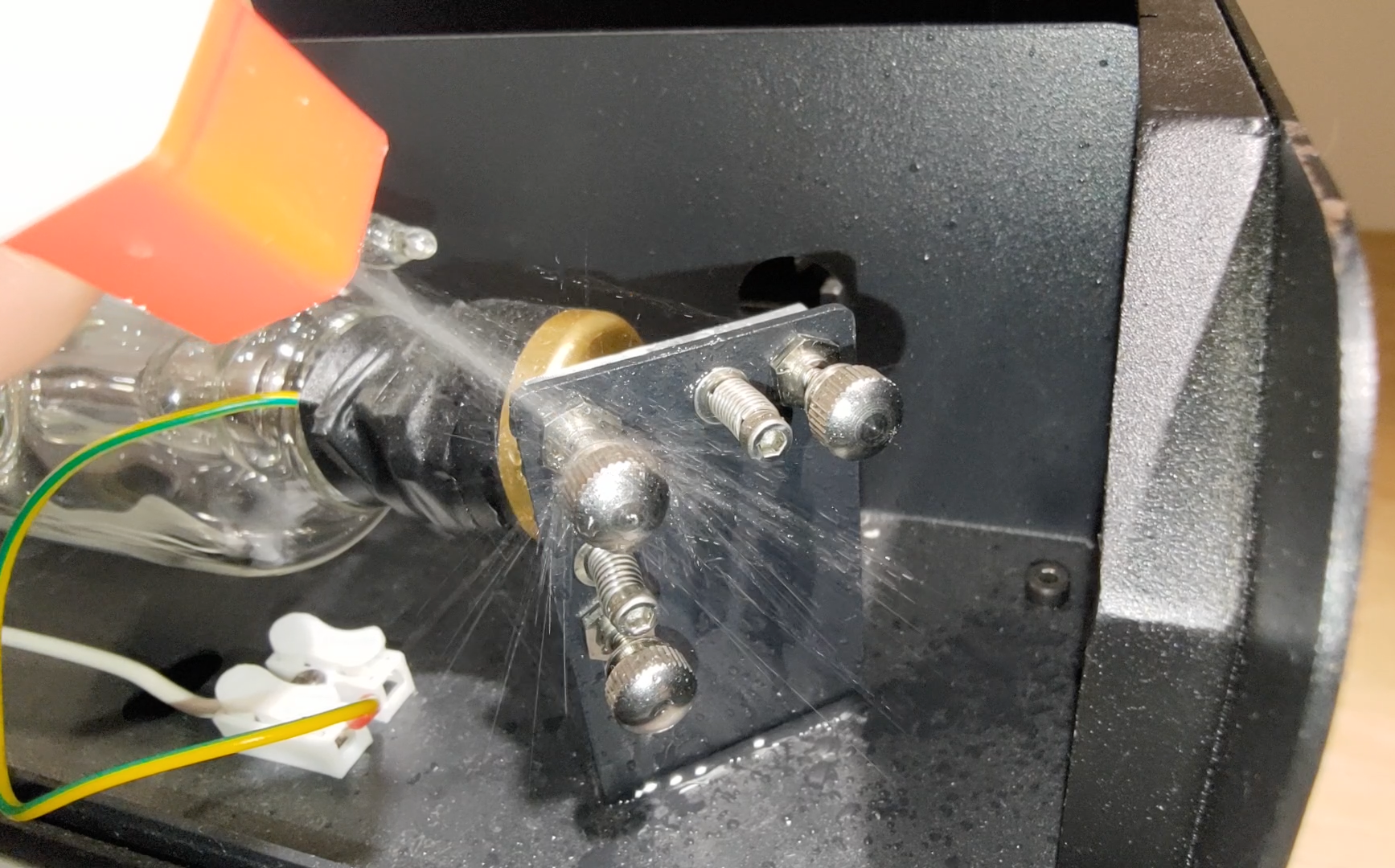

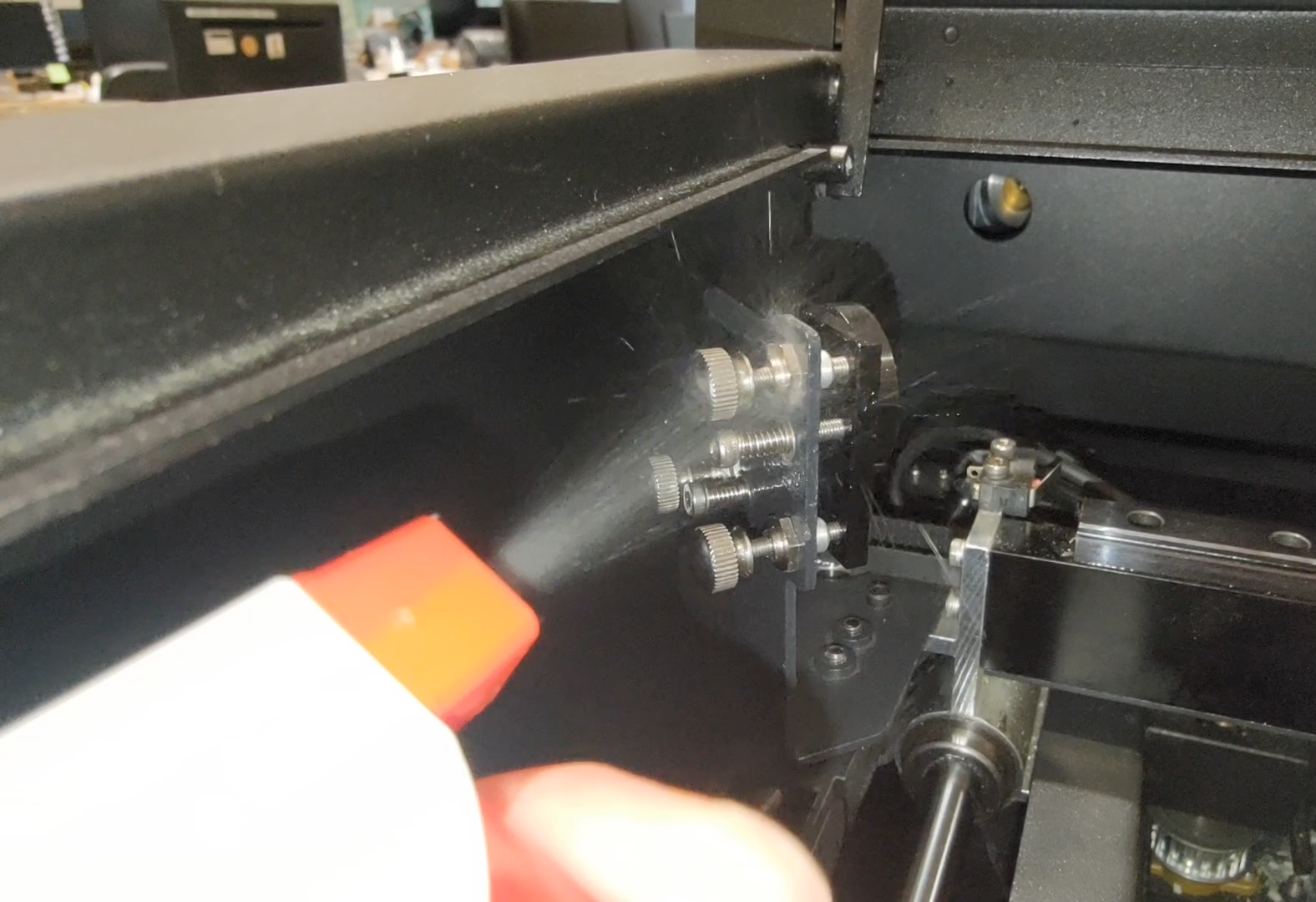

- Først spray alkoholen på mutterne for å smelte gelen eller limet og vent noen sekunder.
- Deretter bruker du tangen til å holde skruen, og løsner mutteren med dobbelthodenøkkelen ved å vri den mot klokken.

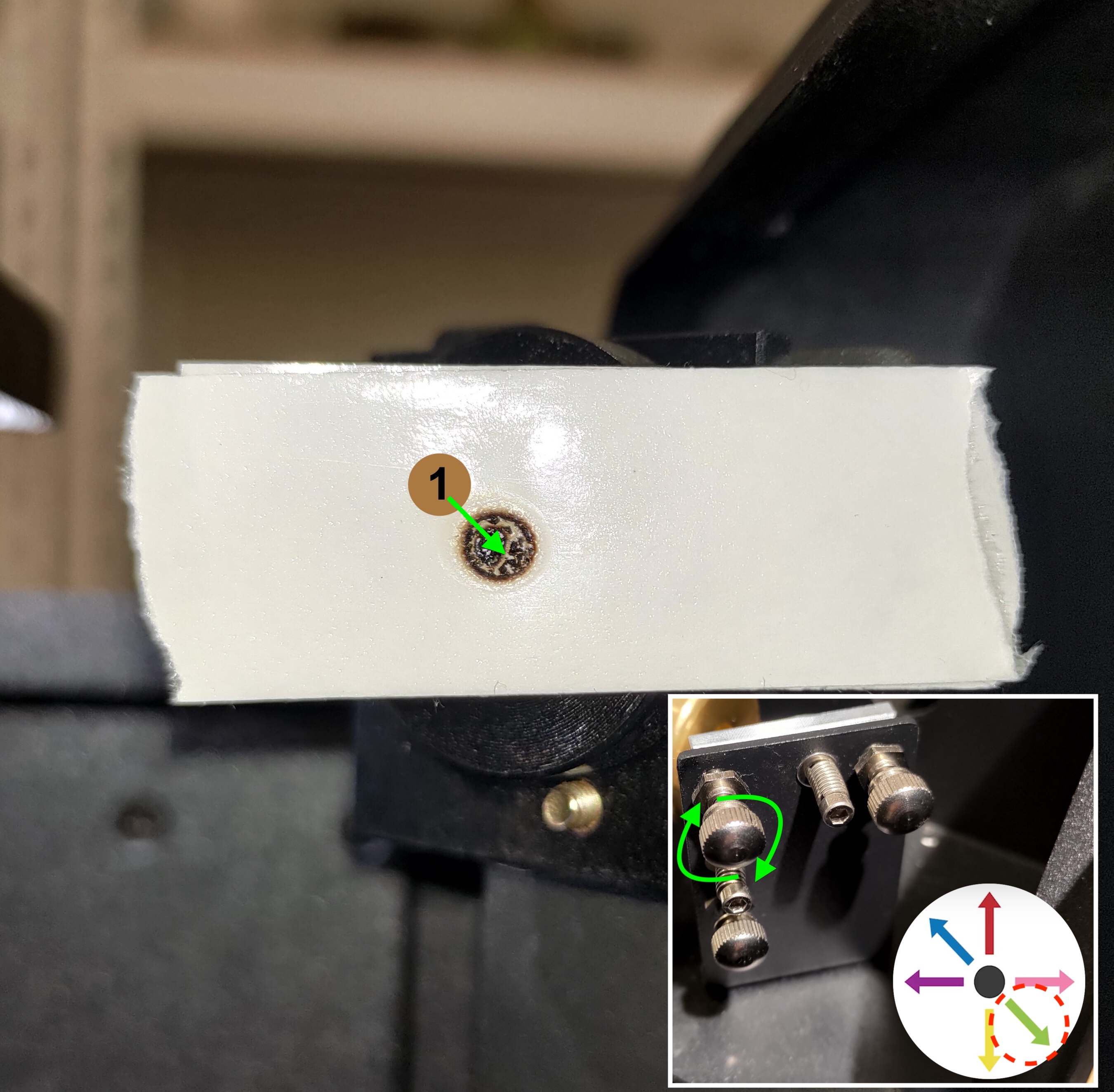

For #1:
Det andre punktet må gå ned til høyre for å overlappe det første punktet
Den øverste venstre skruen må roteres med klokken. Vennligst se bildet nedenfor.

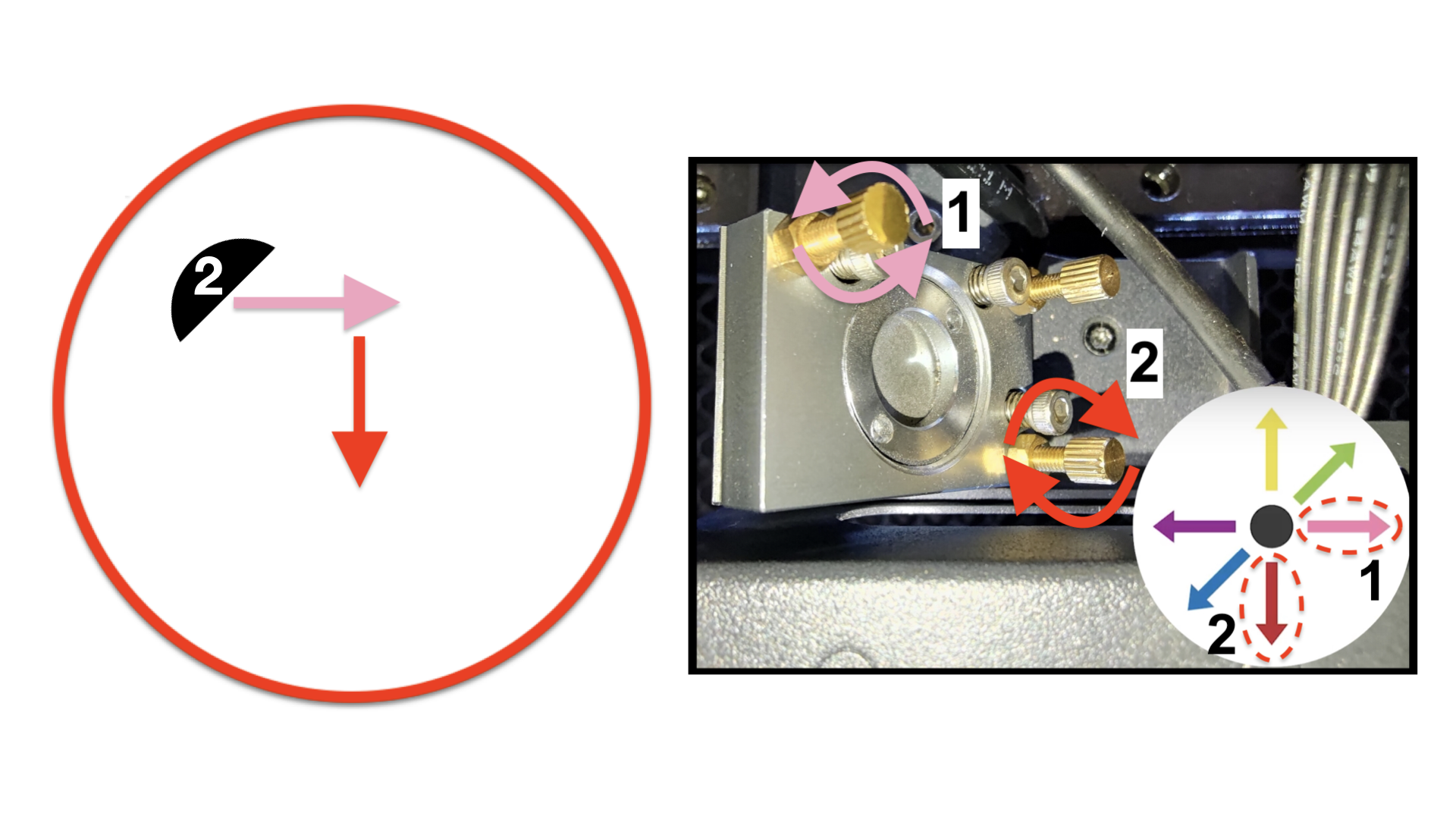

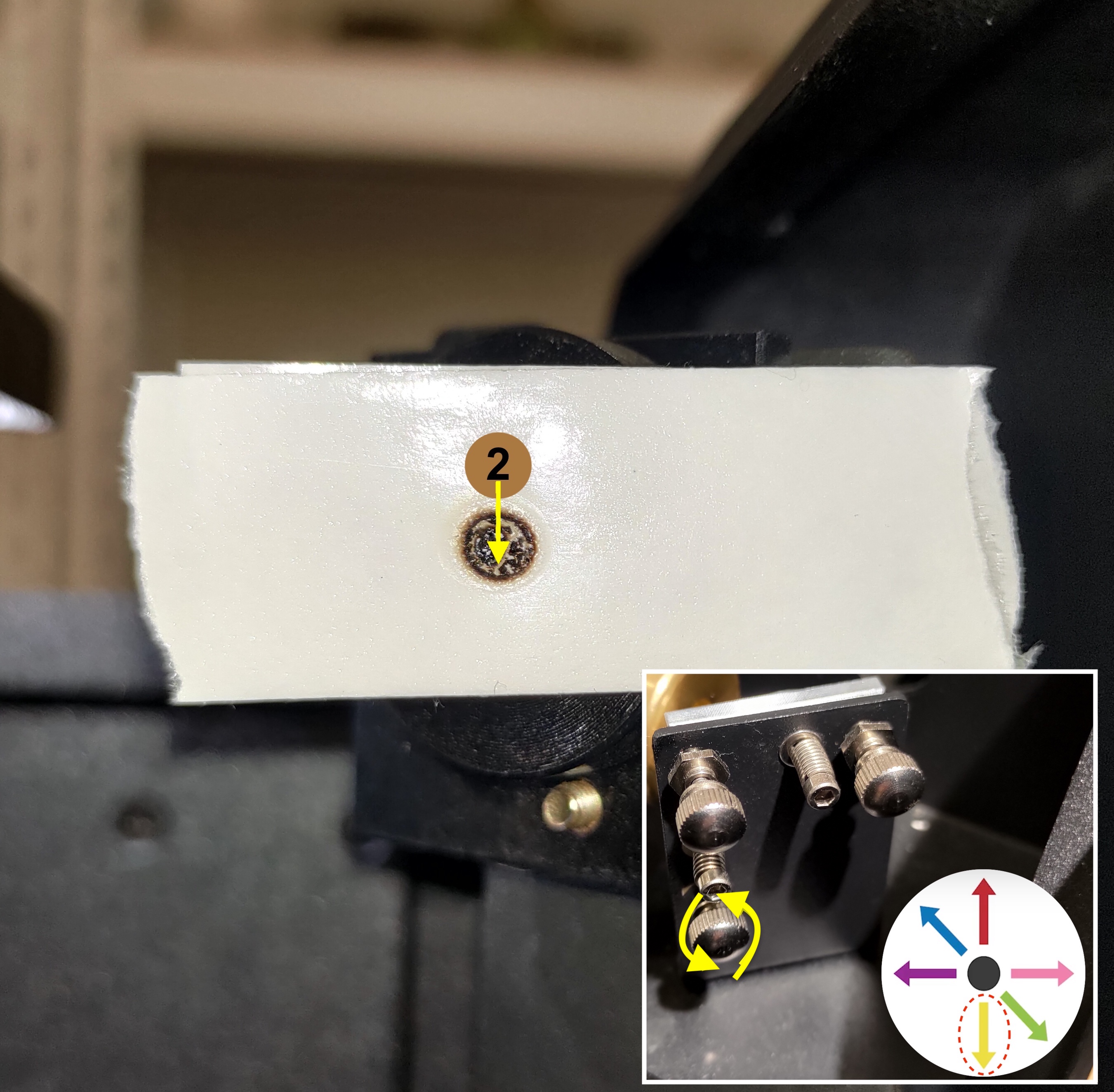

For #2:
Det andre punktet må gå rett ned for å overlappe det første punktet.
Den nederste venstre skruen må roteres mot klokken. Vennligst se bildet nedenfor.

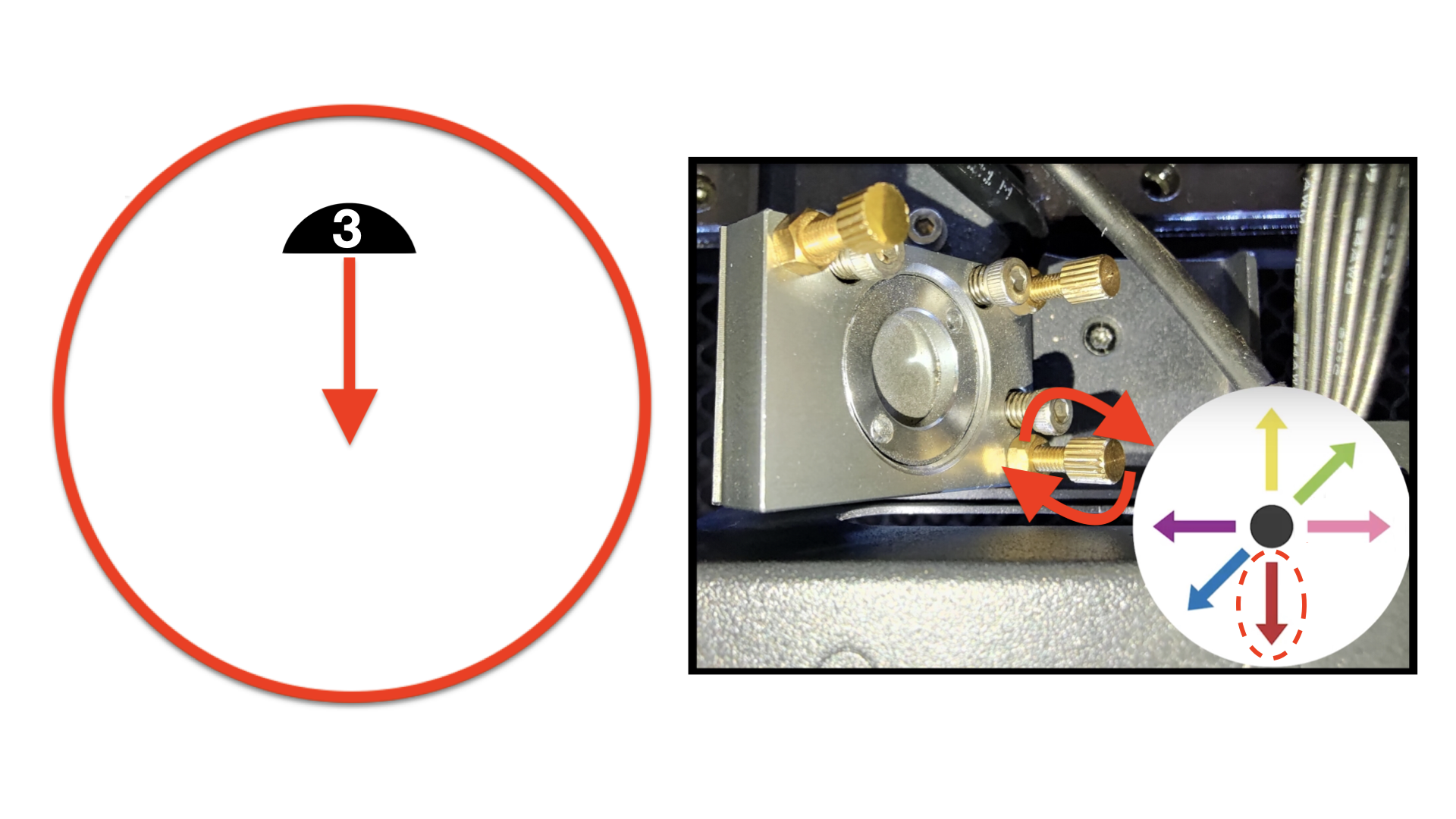

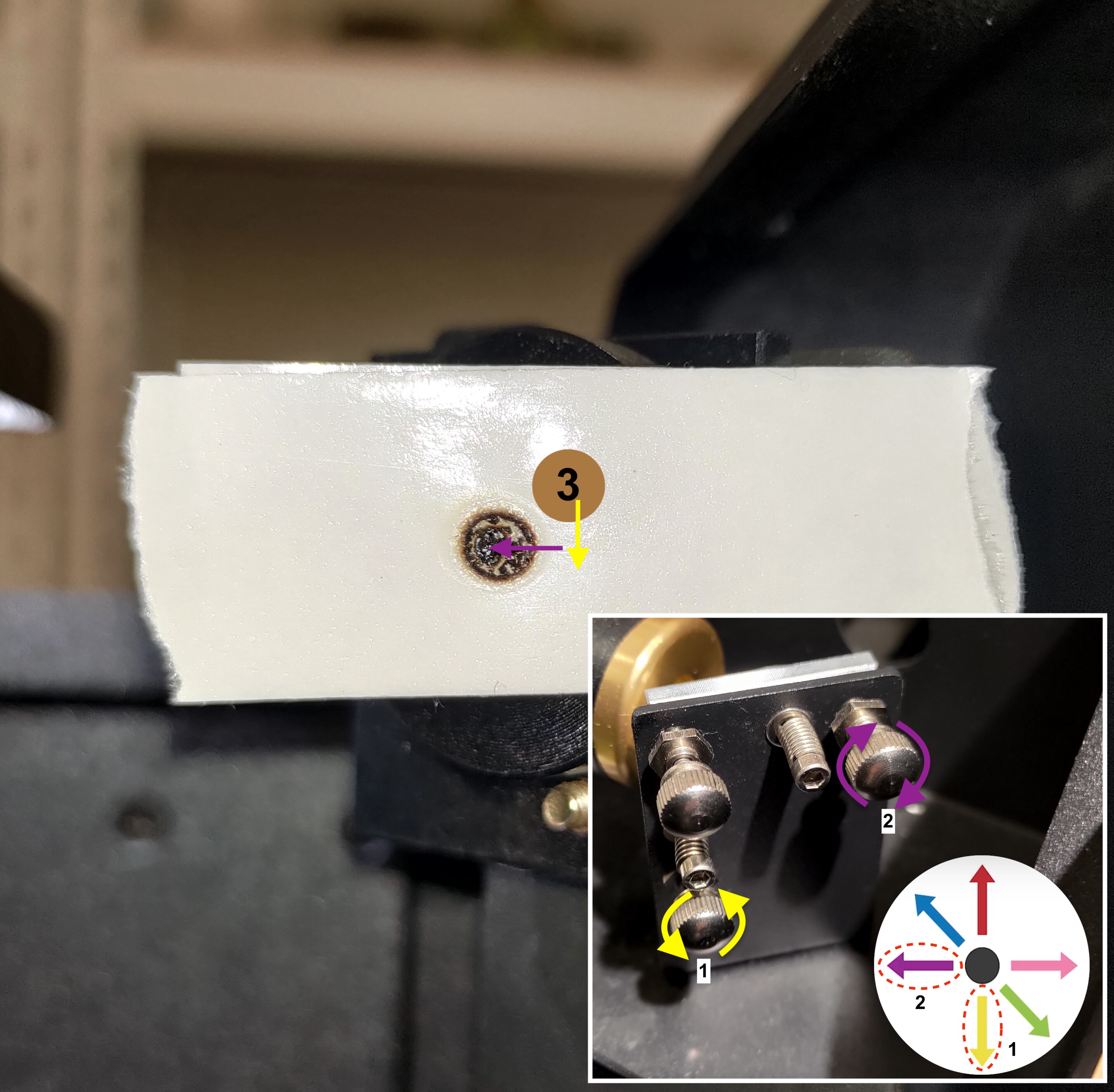

For #3:
Det andre punktet må gå ned først og deretter gå til venstre for å overlappe det første punktet.
Den nederste venstre skruen må roteres mot klokken for å få punktet til å gå ned.
Den øverste høyre skruen må roteres med klokken for å få punktet til å gå til venstre.
Vennligst se bildet nedenfor.

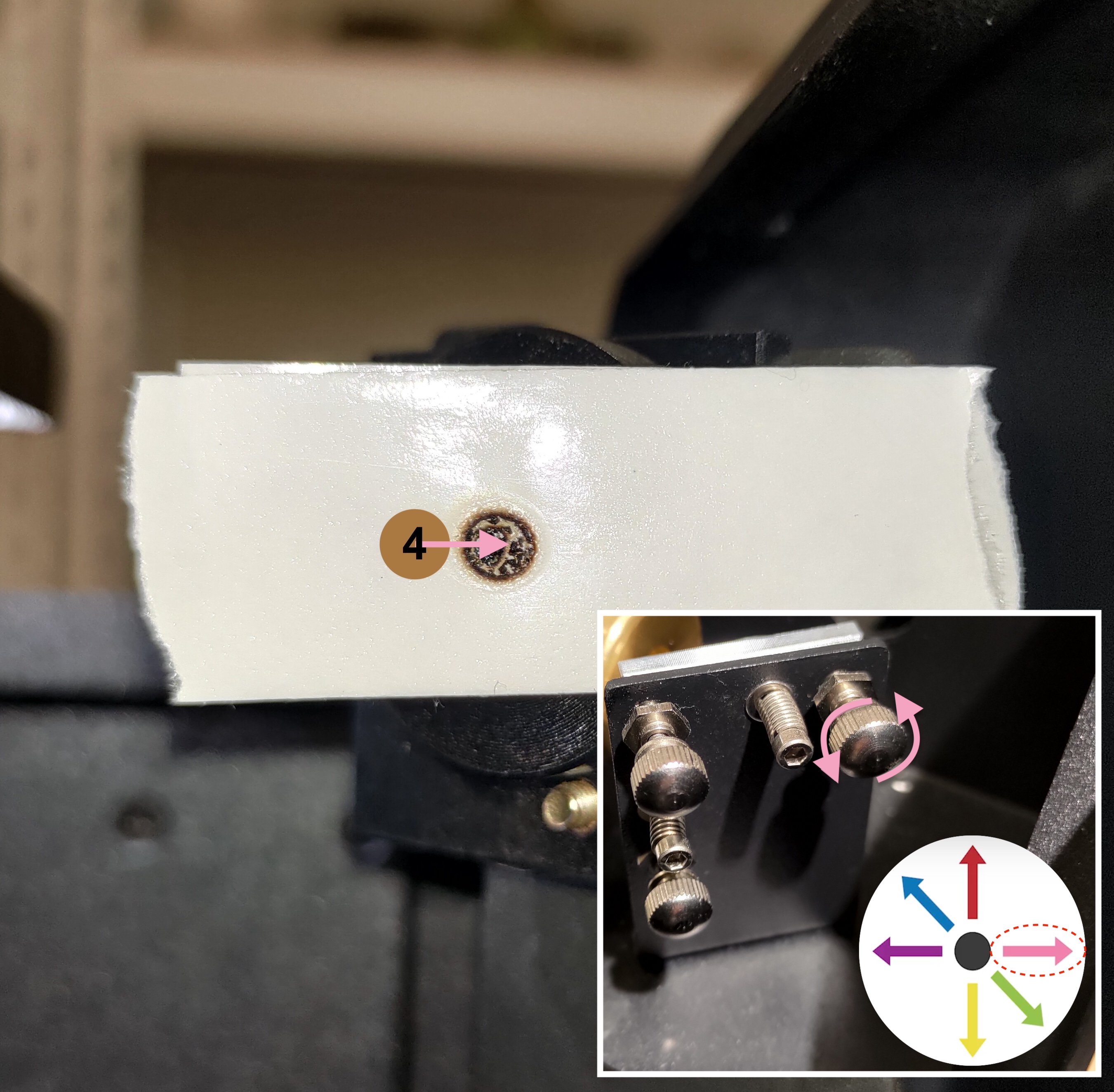

For #4:
Det andre punktet må gå til høyre for å overlappe det første punktet.
Den øverste høyre skruen må roteres mot klokken. Vennligst se bildet nedenfor.

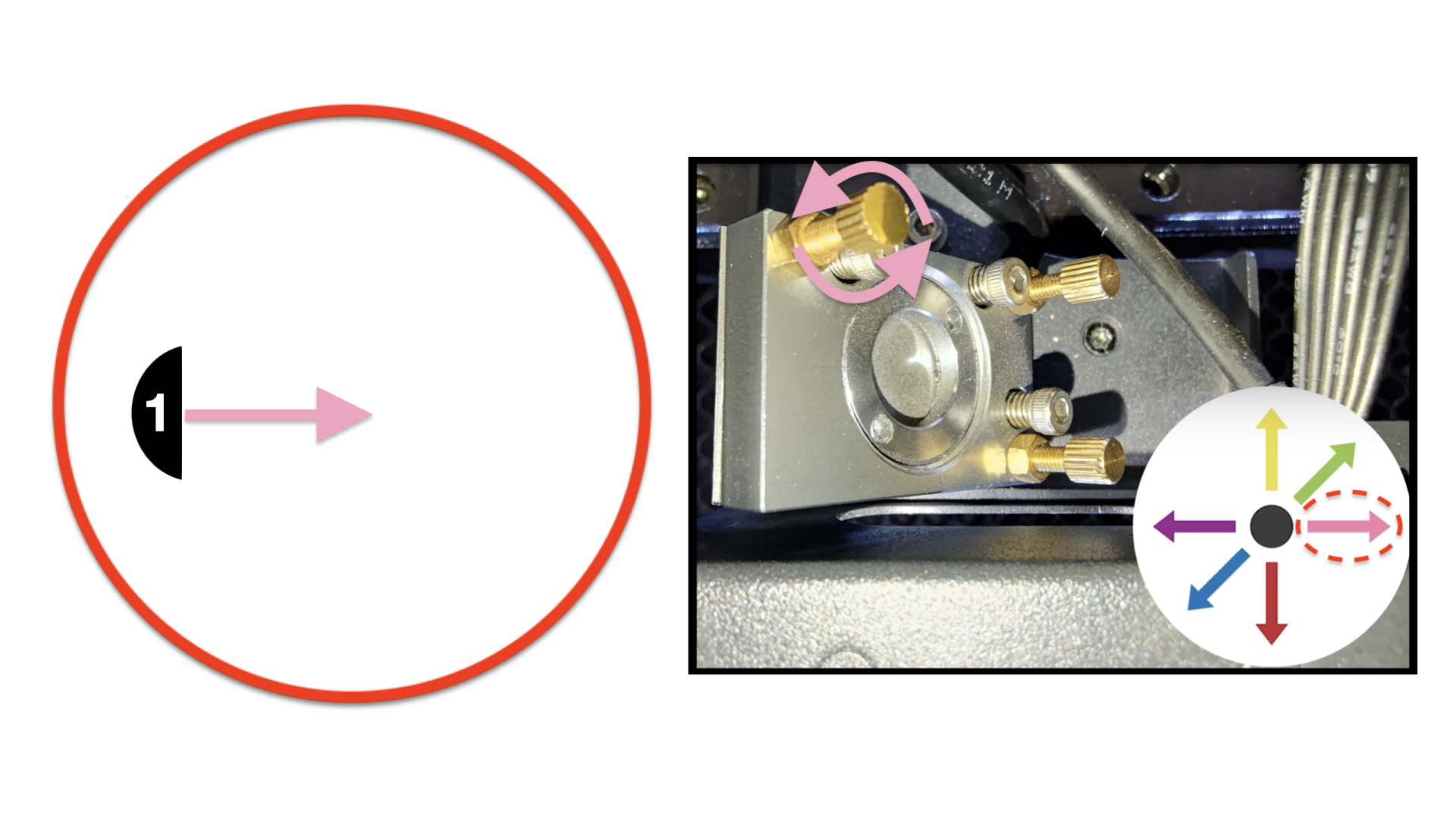

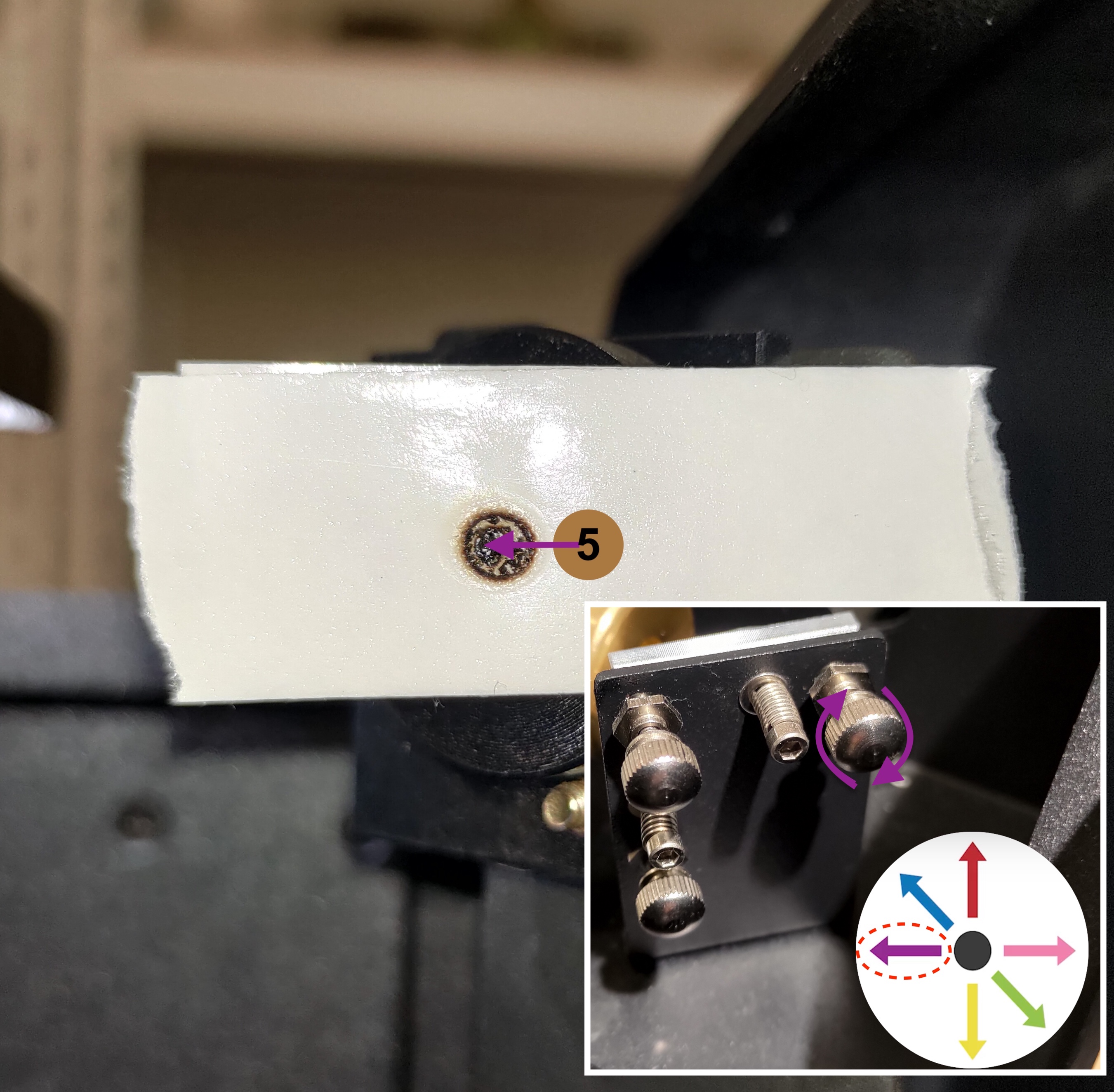

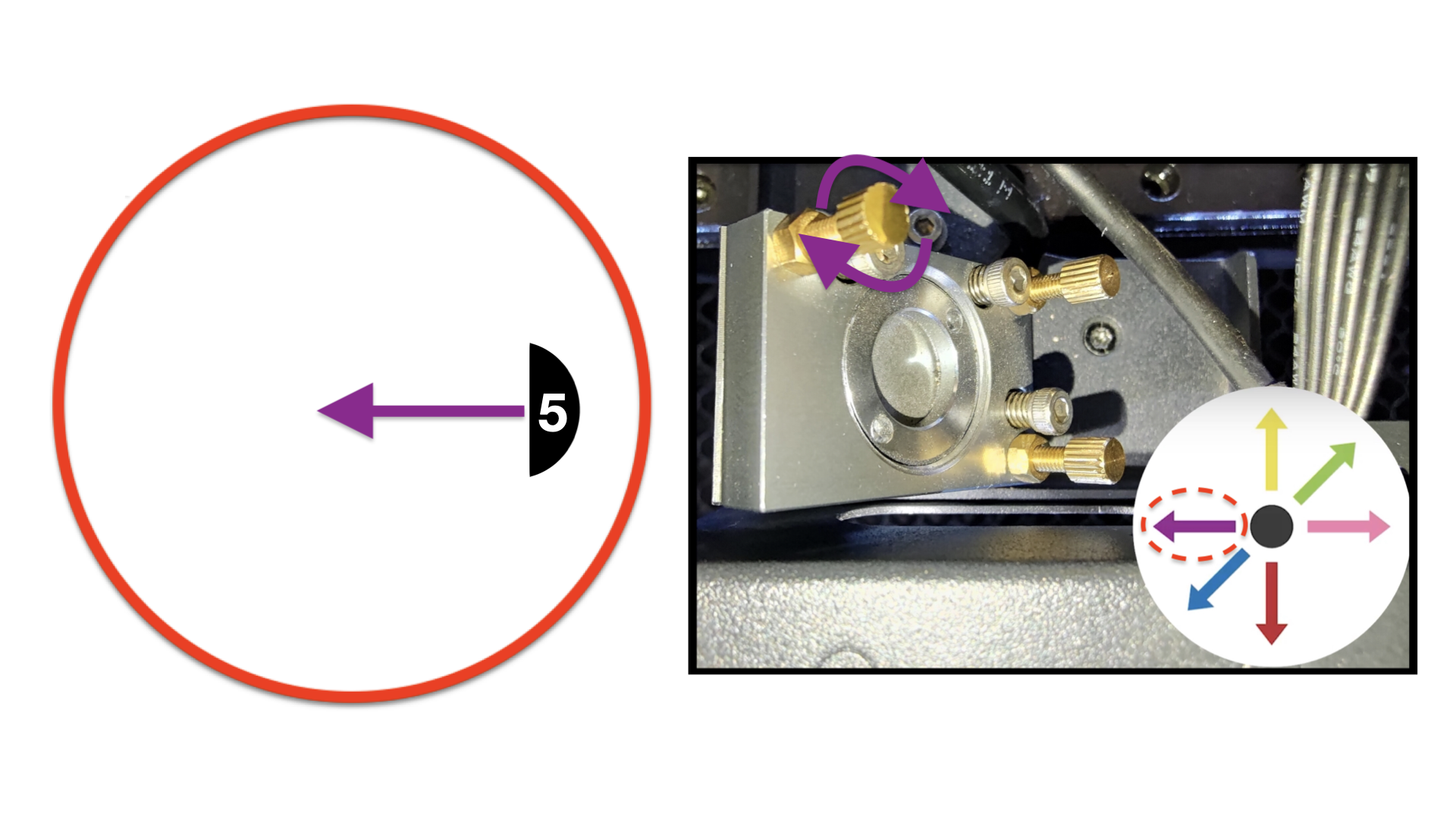

For #5:
Det andre punktet må gå til venstre for å overlappe det første punktet.
Den øverste høyre skruen må roteres med klokken. Vennligst se bildet nedenfor.
For #6:
Det andre punktet må gå til høyre først og deretter gå opp for å overlappe det første punktet.
Den øverste høyre skruen må roteres mot klokken for å få punktet til å gå til høyre.
Den nederste venstre skruen må roteres med klokken for å få punktet til å gå opp.
Vennligst se bildet nedenfor.

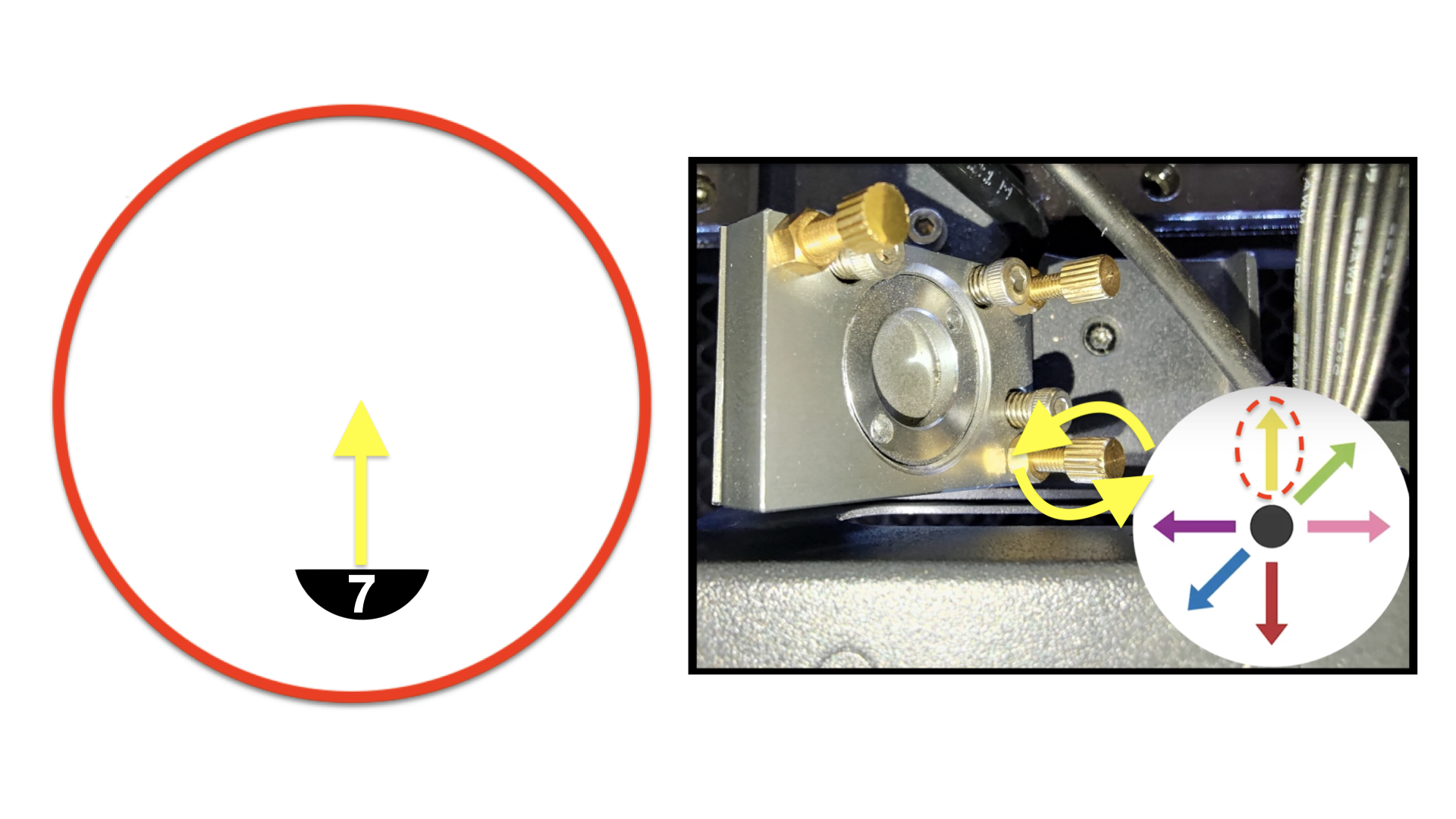

For #7:
Det andre punktet må gå rett opp for å overlappe det første punktet.
Skruen nederst til venstre må roteres med klokken. Vennligst se bildet nedenfor.

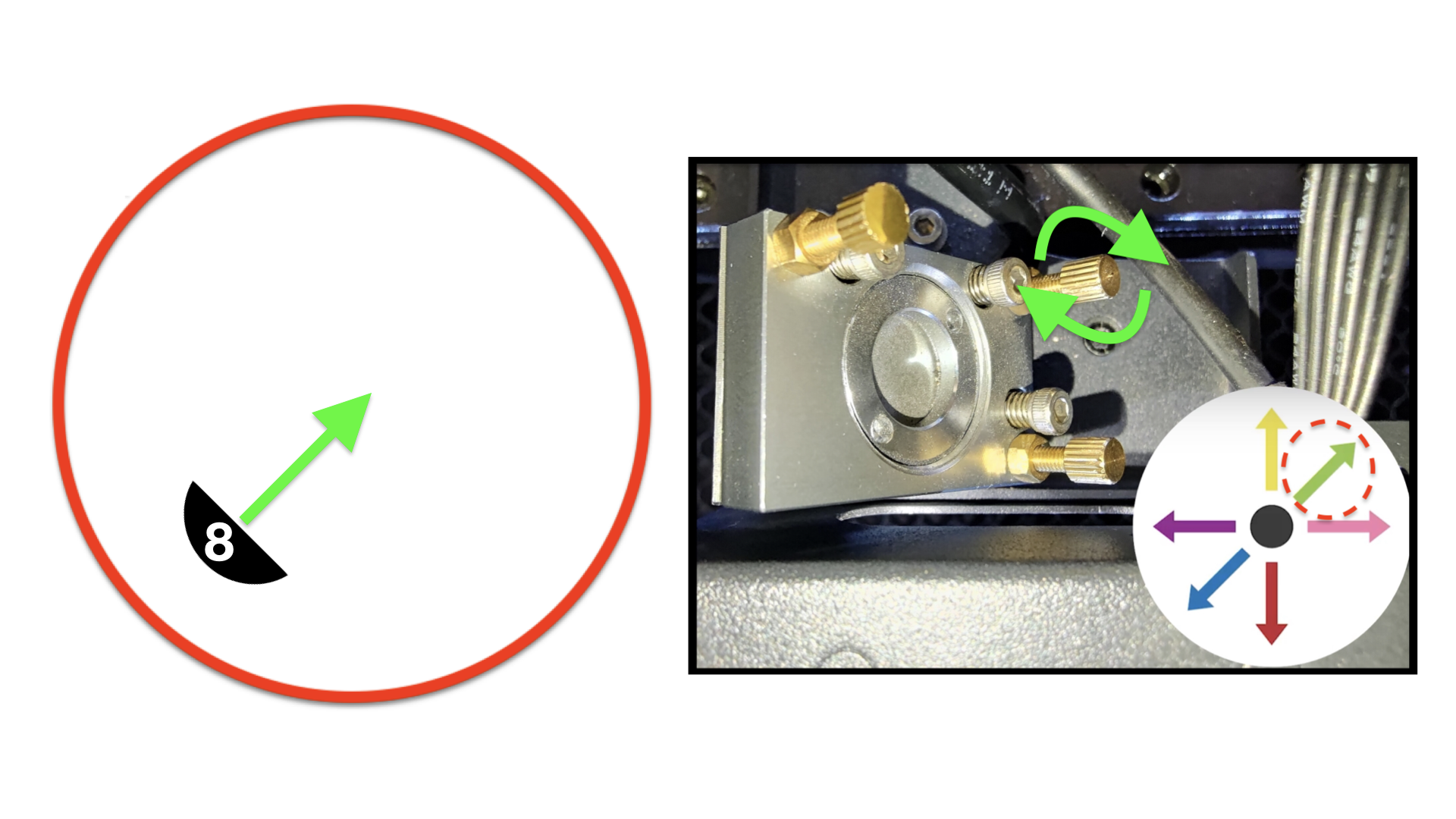

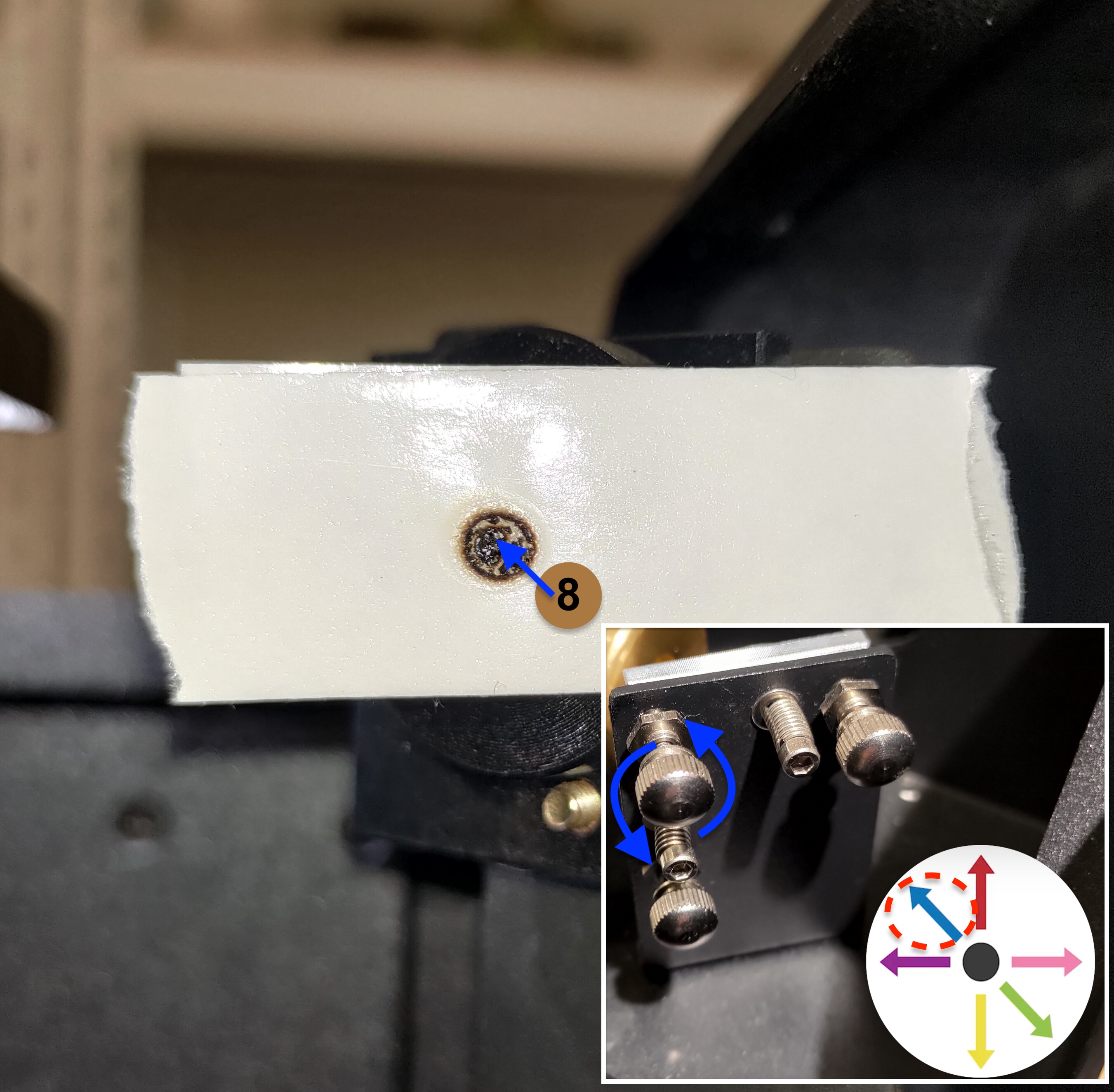

For #8:
Det andre punktet må gå opp til venstre for å overlappe det første punktet
Skruen øverst til venstre må roteres mot klokken. Vennligst se bildet nedenfor.
Trinn 7-4-2 - Stram mutteren etter justering:
Vennligst stram mutteren etter justering av skruen ved å dreie den med klokken.
Trinn 7-5 - Samle det 2. speilbåndet:
Legg det 2. speilet tape på papiret. Skriv ned posisjonen og antall pulser som på bildet nedenfor.
Trinn 8 - Sjekk banen fra det 2. til det 3. speilet:
Dette trinnet er for å sjekke om banen er justert fra det 2. speilet til det 3. speilet.
Trinnoversikt:
Trinn 8-1 - Lag det første punktet for midtre venstre posisjon:
Plasser et tolagstape på det 3. speilet og flytt hodet til midtre venstre posisjon.
Lag tre pulser for å lage det første punktet.
Trinn 8-2 - Lag det andre punktet for midtre høyre posisjon:
Hold samme tape på det 3. speilet og flytt hodet til midtre høyre posisjon.
Lag tre pulser for å lage det andre punktet.
Trinn 8-3 - Sjekk om det første og det andre punktet overlapper
Hvis punktene dine overlapper perfekt, som på det gode eksempelbildet nedenfor, indikerer det at banen er riktig justert. Du kan gå videre til Trinn 8-5.
Hvis de ikke overlapper, indikerer det at fra det 2. speilet til det 3. speilet er den optiske banen feiljustert, og det 2. speilet må justeres.
Godt eksempel:
Dårlig eksempel:
Trinn 8-4 - Juster banen fra det 2. speilet til det 3. speilet:
Dette trinnet vil lære deg hvordan du justerer banen fra det 2. speilet til det 3. speilet ved å justere skruene på det 2. speilet.

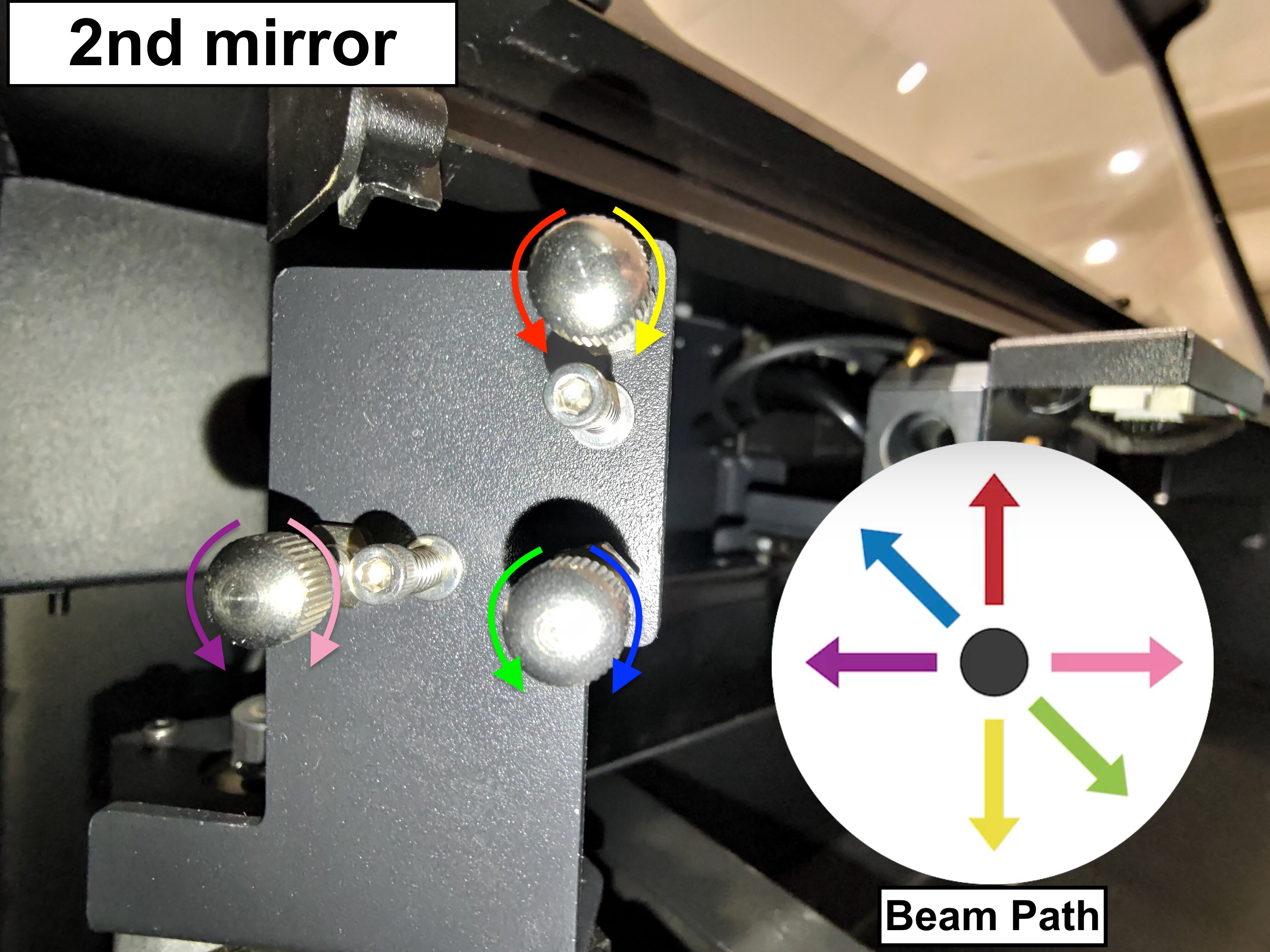

Det er tre skruer på det 2. speilet, og rotasjon av dem med eller mot klokken vil endre strålens bane, noe som betyr det andre punktets posisjon vil endres.
Vær oppmerksom på at hver gang du justerer skruen, kan banen endres. For å sikre nøyaktighet anbefales det å fjerne den gamle tapen med de forrige punktene og bruke en ny tolags tape for å bekrefte om de nye punktene overlapper.
Trinn 8-4-1 - Velg skruen som skal justeres:
Bestem posisjonen til det andre punktet ditt og mål skruen og dens rotasjonsretning.

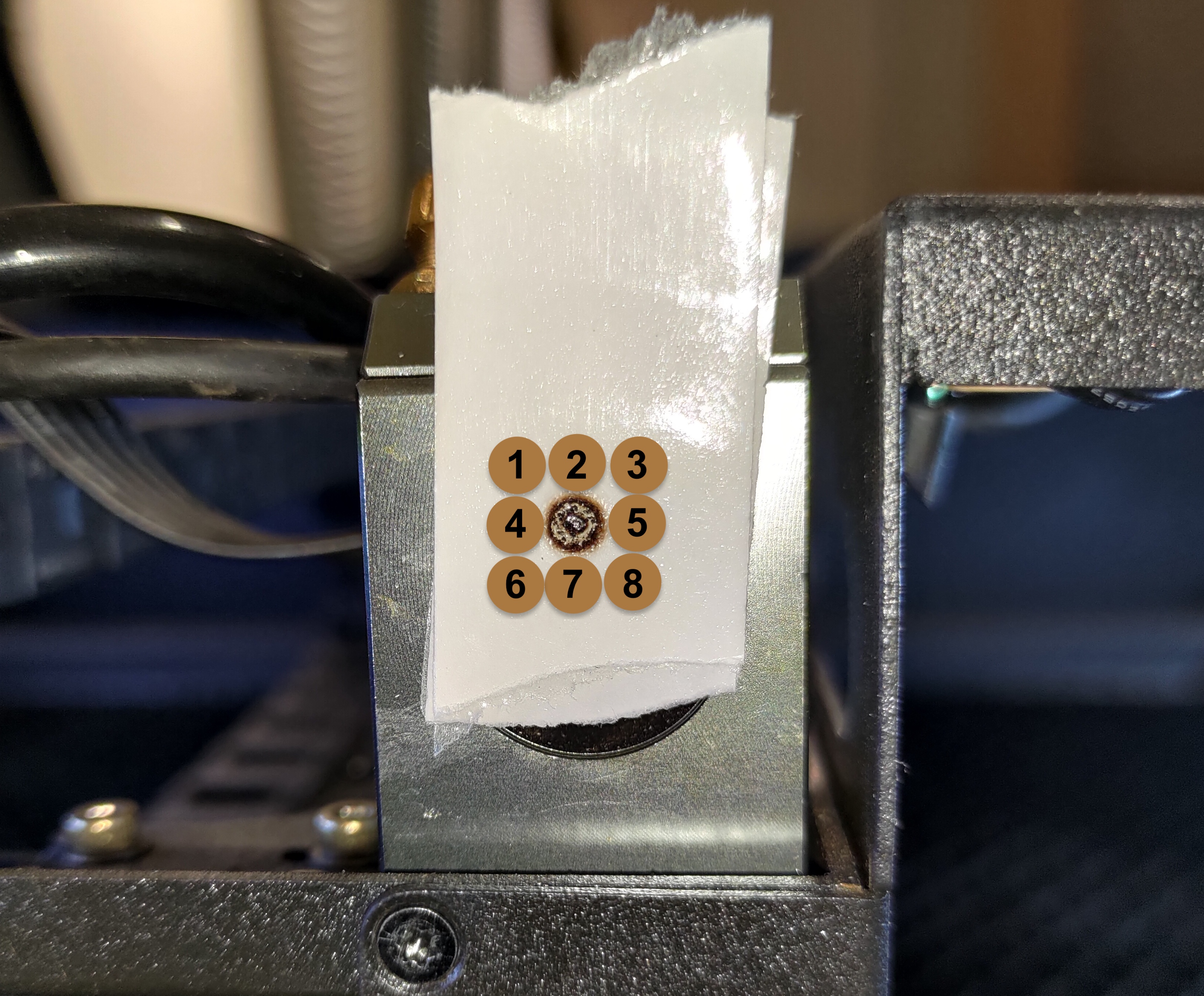

Se bildet nedenfor og finn nummeret som ligner på det andre punktets posisjon:
Før du justerer skruen, vennligst lær hvordan du løsner mutteren riktig:
- Først spray alkoholen på mutterne for å smelte gelen eller limet og vent noen sekunder.
- Bruk deretter tangen til å holde skruen, og løsne mutteren med dobbelthodenøkkelen ved å vri den mot klokken.
For #1:
Det andre punktet må gå ned til høyre for å overlappe det første punktet
Den nederste høyre skruen må roteres mot klokken.
Vennligst se bildet nedenfor.

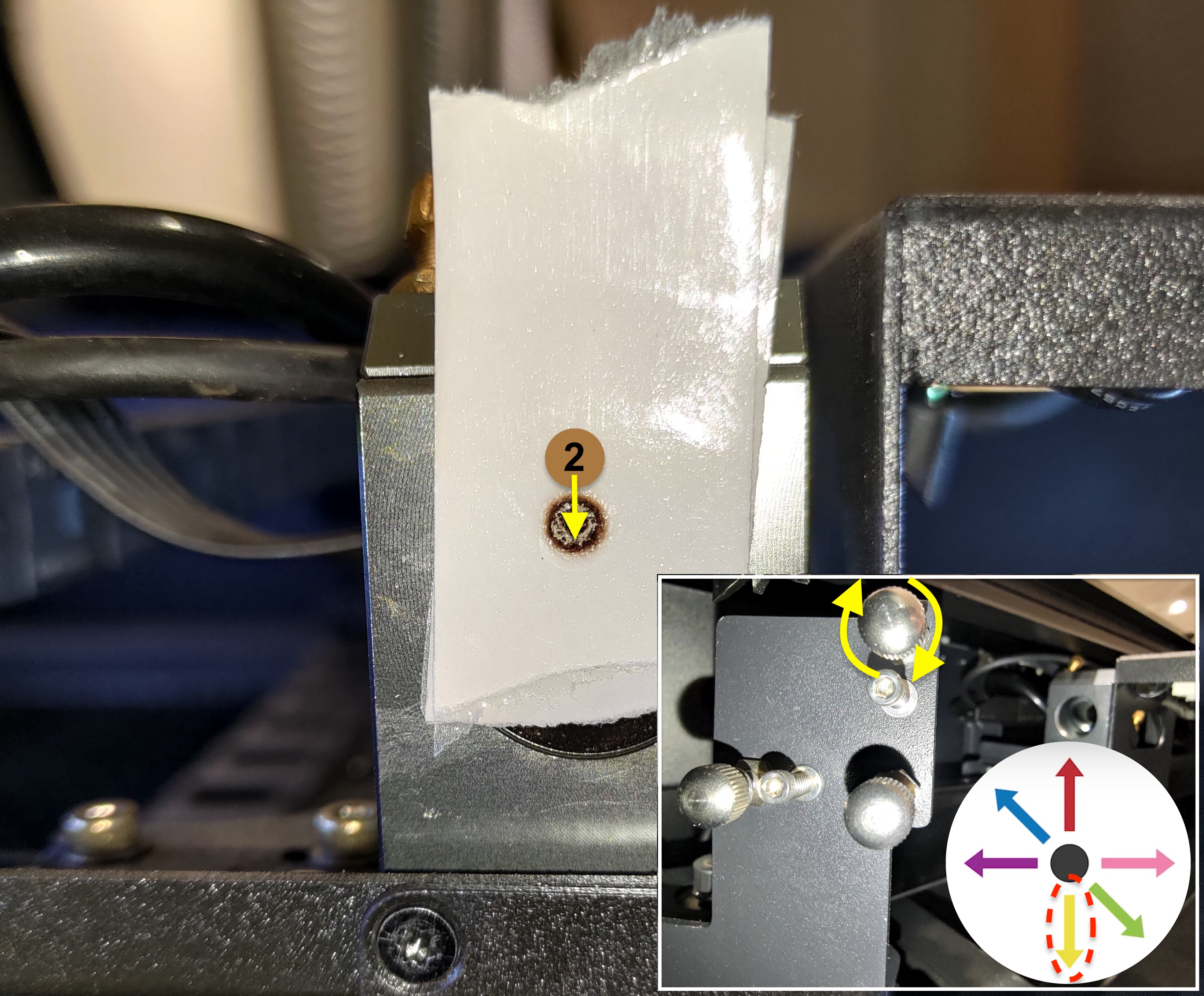

For #2:
Det andre punktet må gå rett ned for å overlappe det første punktet.
Den øverste høyre skruen må roteres med klokken. Vennligst se bildet nedenfor.

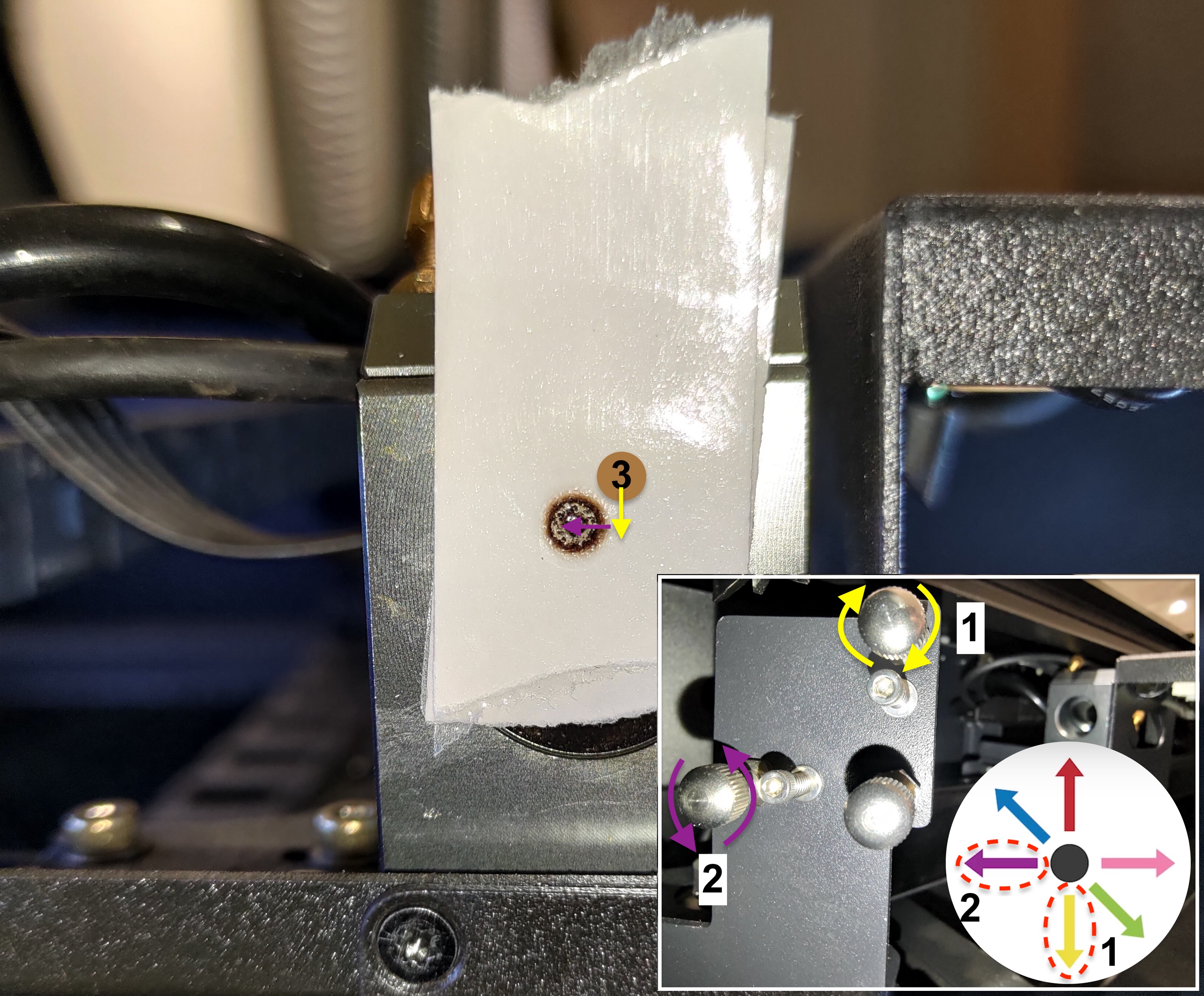

For #3:
Det andre punktet må gå ned først og deretter gå til venstre for å overlappe det første punktet.
Den øverste høyre skruen må roteres med klokken for å få punktet til å gå ned.
Den nederste venstre skruen må roteres mot klokken for å få punktet til å gå til venstre.
Vennligst se bildet nedenfor.

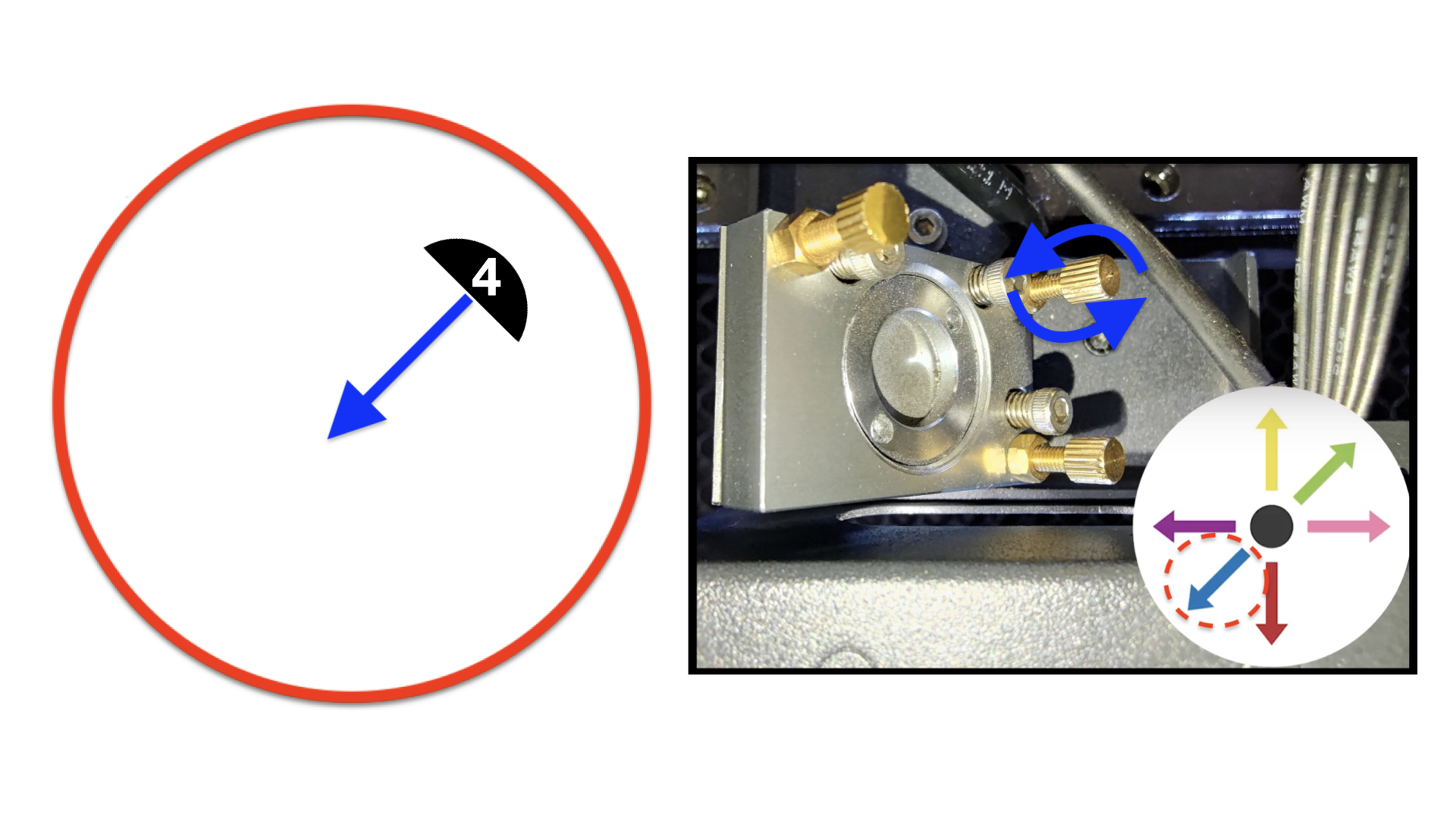

For #4:
Det andre punktet må gå til høyre for å overlappe det første punktet.
Skruen nederst til venstre må roteres med klokken. Vennligst se bildet nedenfor.
For #5:
Det andre punktet må gå til venstre for å overlappe det første punktet.
Den nederste venstre skruen må roteres mot klokken.
Vennligst se bildet nedenfor.

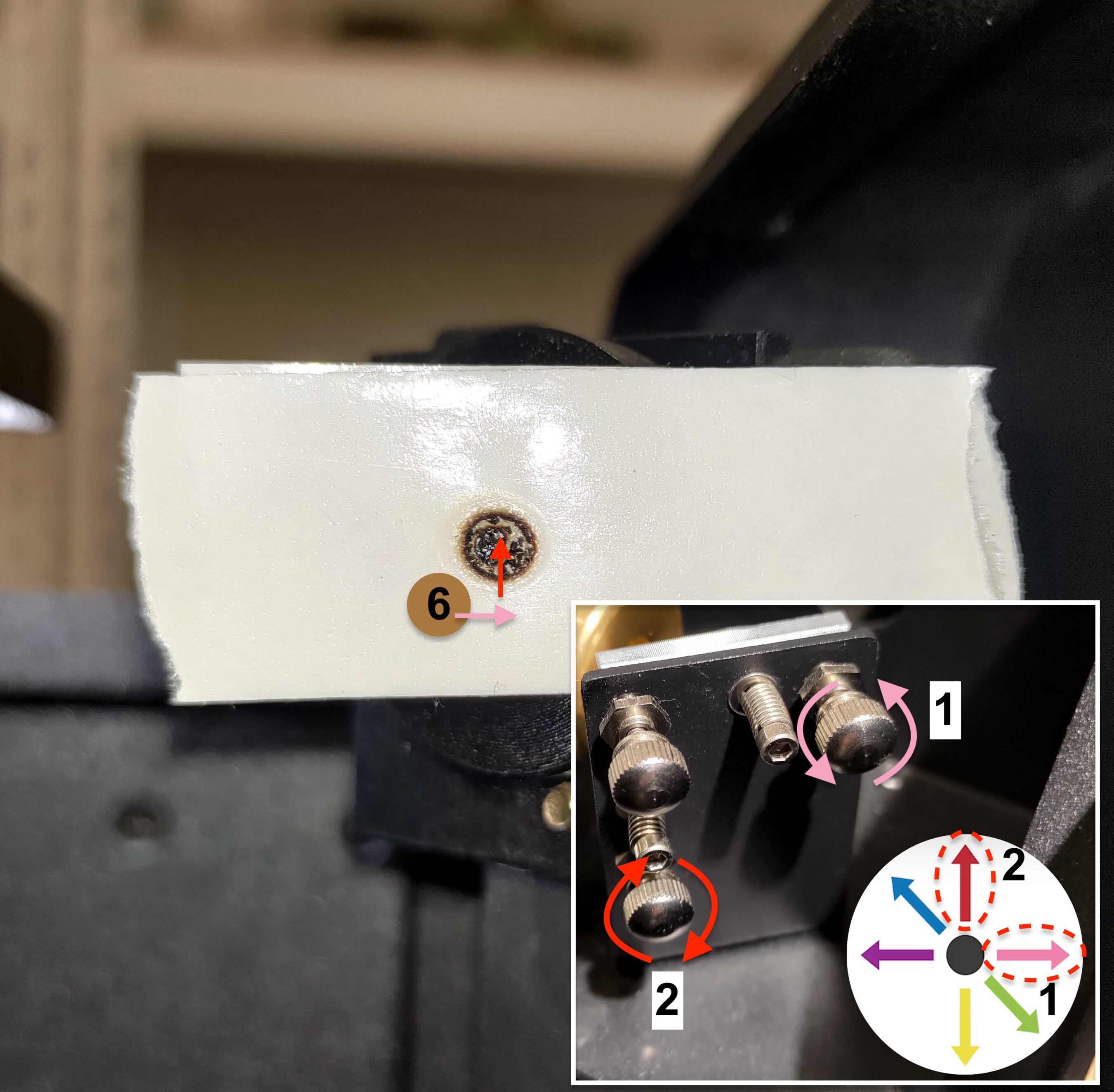

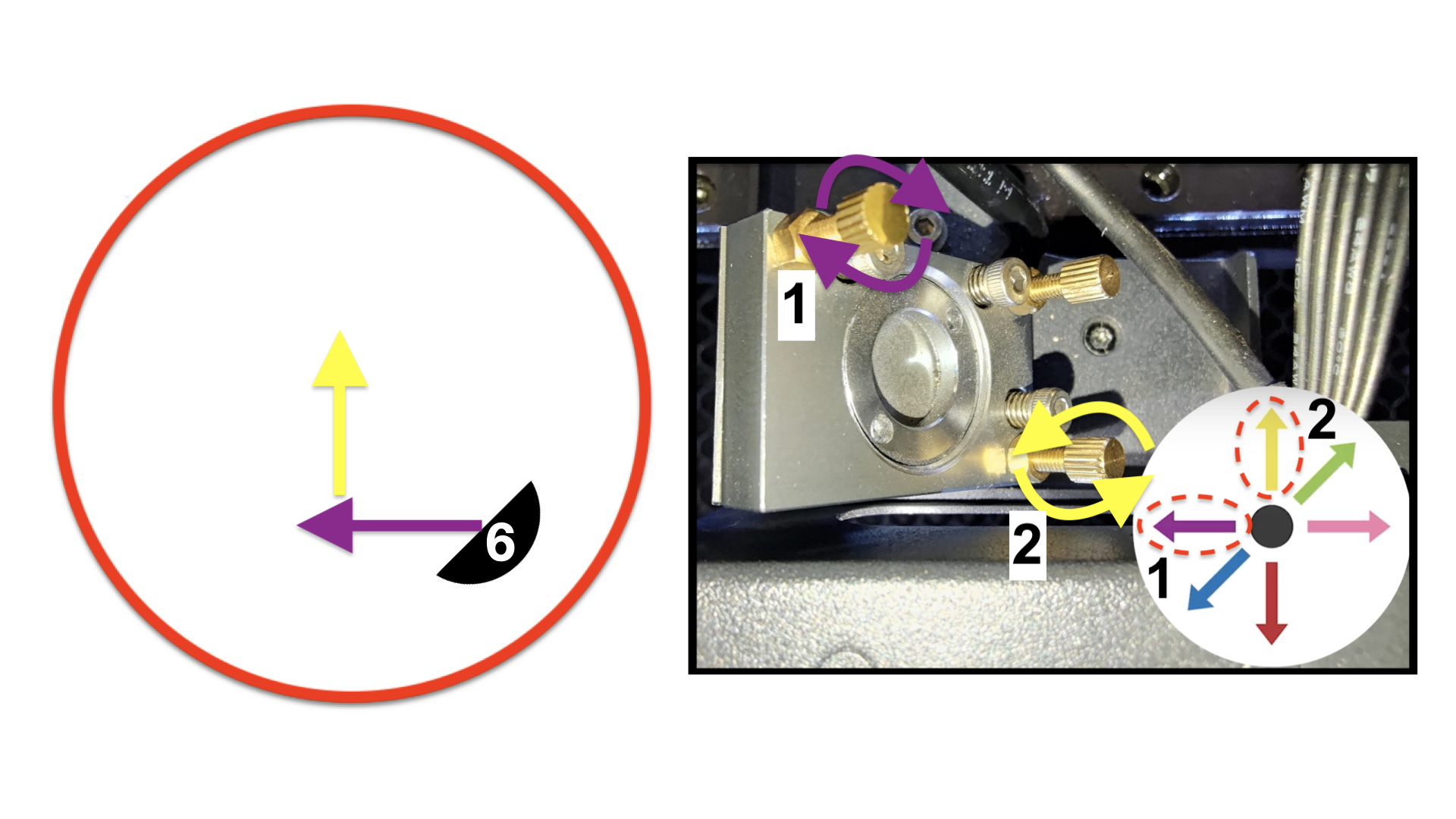

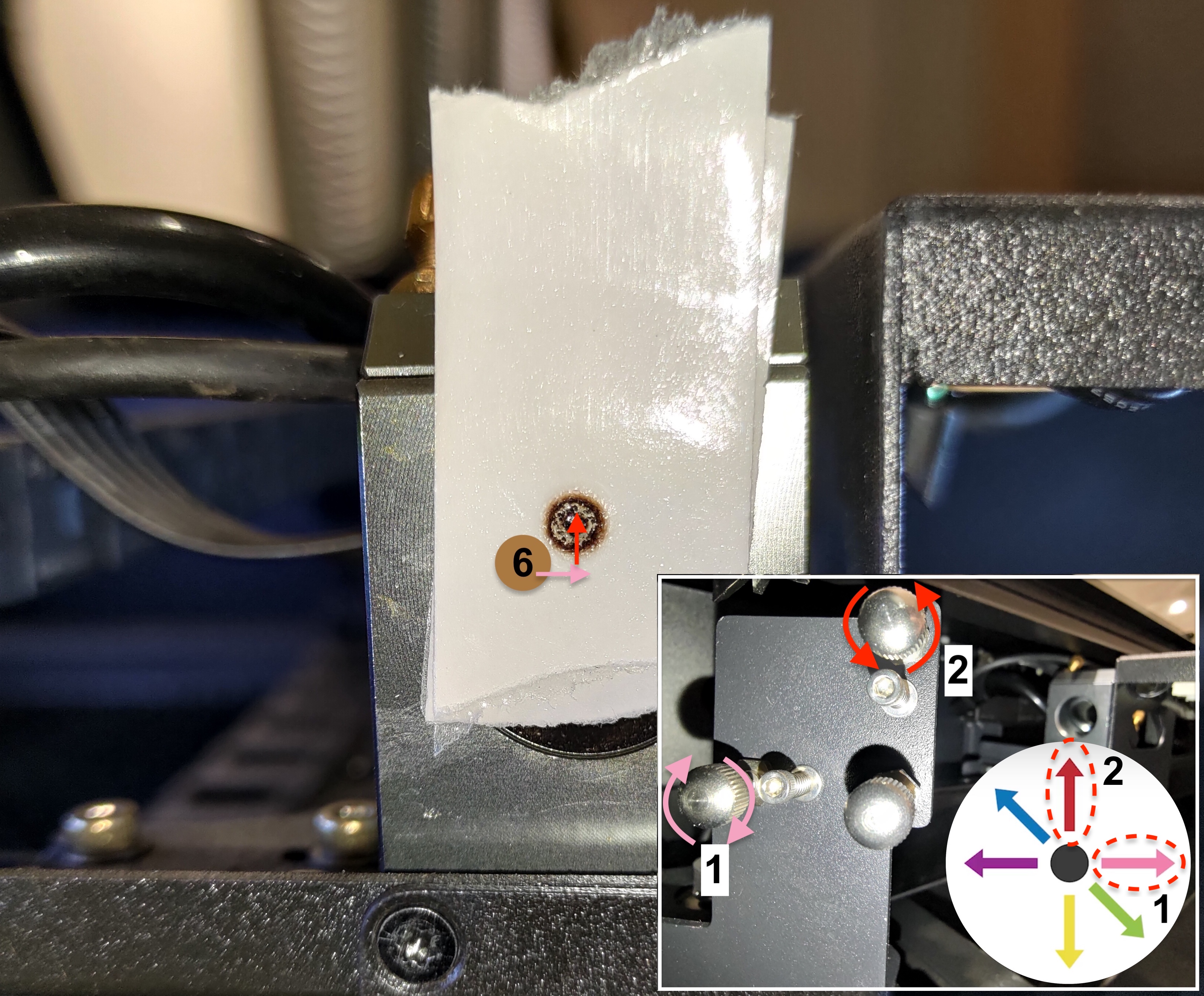

For #6:
Det andre punktet må gå til høyre først og deretter gå opp for å overlappe det første punktet.
Den nederste venstre skruen må roteres med klokken for å få punktet til å gå til høyre.
Den øverste høyre skruen må roteres mot klokken for å få punktet til å gå opp.
Vennligst se bildet nedenfor.

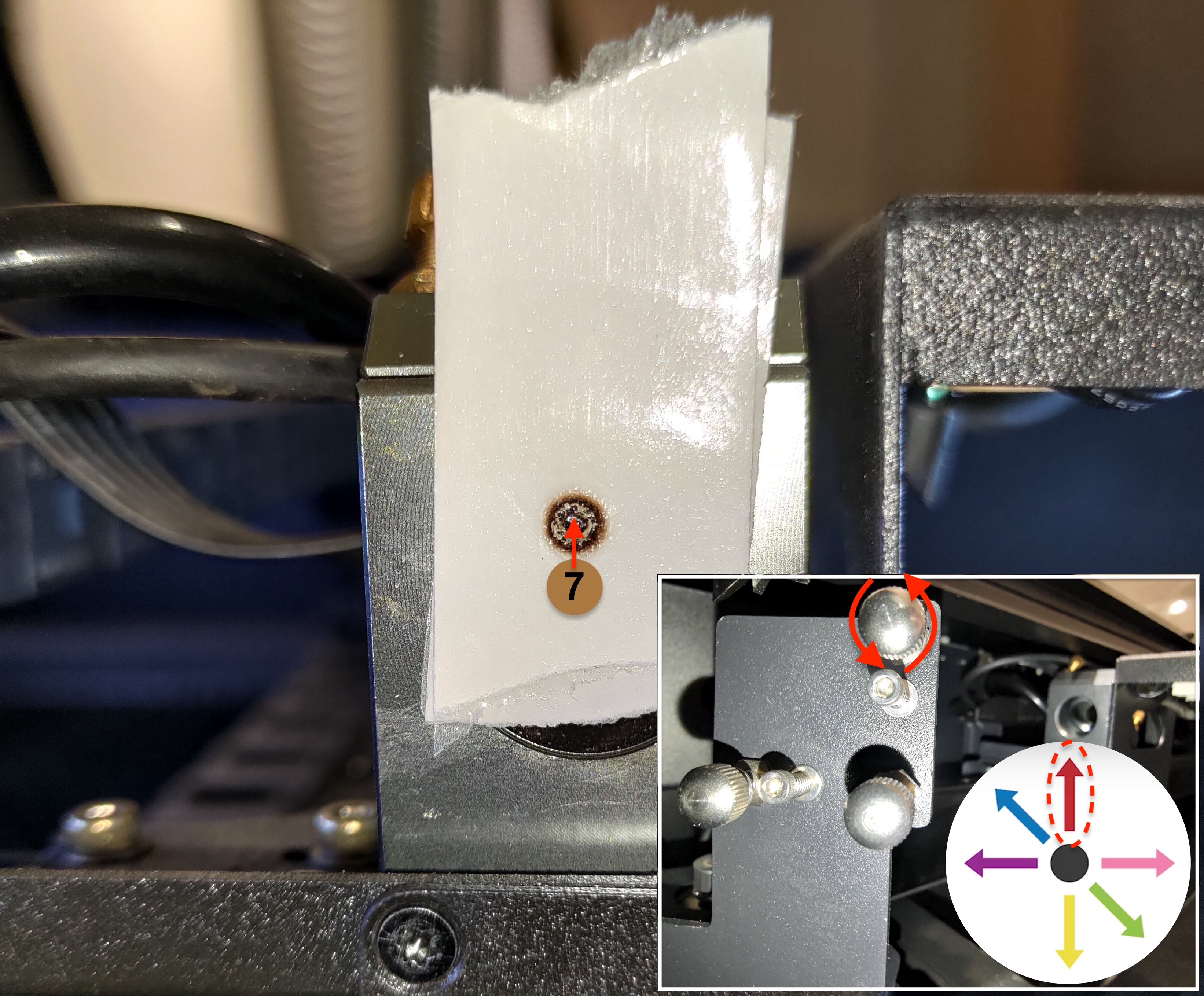

For #7:
Det andre punktet må gå rett opp for å overlappe det første punktet.
Den øverste høyre skruen må roteres mot klokken. Vennligst se bildet nedenfor.
For #8:
Det andre punktet må gå opp til venstre for å overlappe det første punktet
Den nederste høyre skruen må roteres med klokken. Vennligst se bildet nedenfor.
Trinn 8-4-2 - Stram mutteren etter justering:
Vennligst stram mutteren etter justering av skruen ved å vri den med klokken.
Trinn 8-5 - Sjekk punktets posisjon på inngangen til det 3. speilet

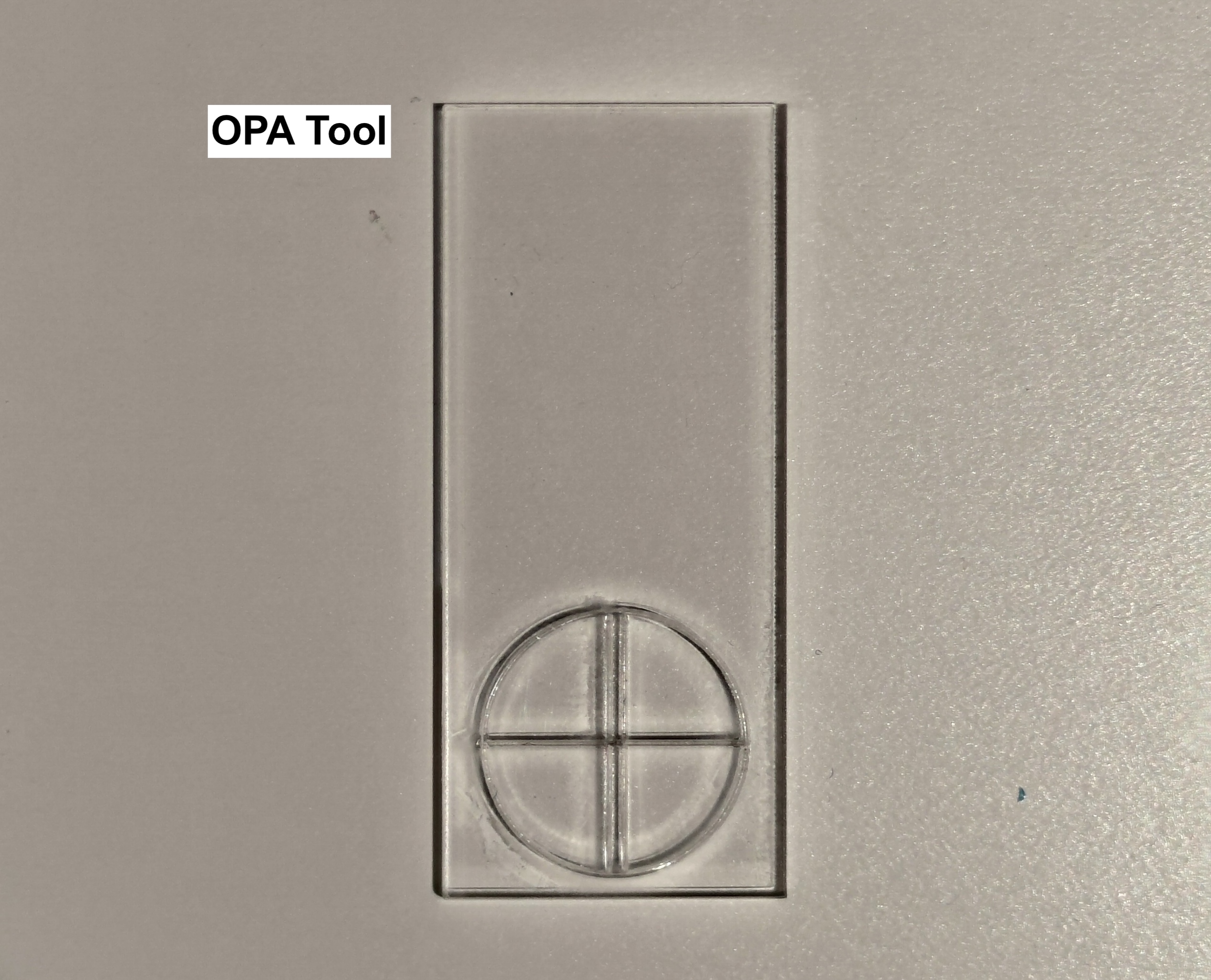

Hvis banen din fra det 2. til det 3. speilet er justert, bruk OPA-verktøyet for å sjekke om punktet er i midten av inngangen til det 3. speilet.
Vennligst bruk link for å laste ned filen og bruk en 3 mm gjennomsiktig akryl for å gravere og kutte.

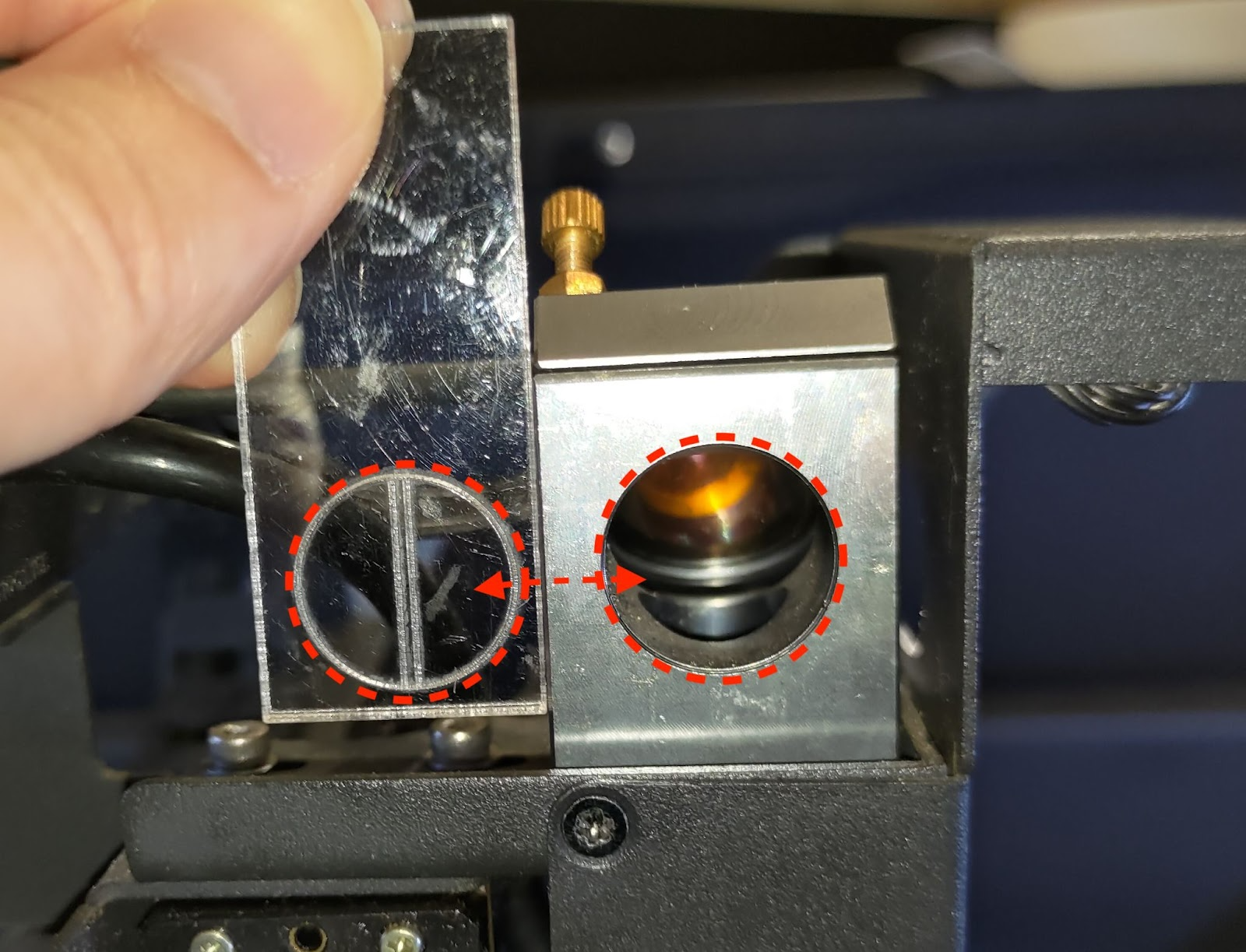

Verktøyets sirkel vil samsvare med inngangen som på bildet nedenfor.
Hvis maskinen din ikke kan kutte gjennom noe område av sengen, må du lage et midlertidig verktøy.

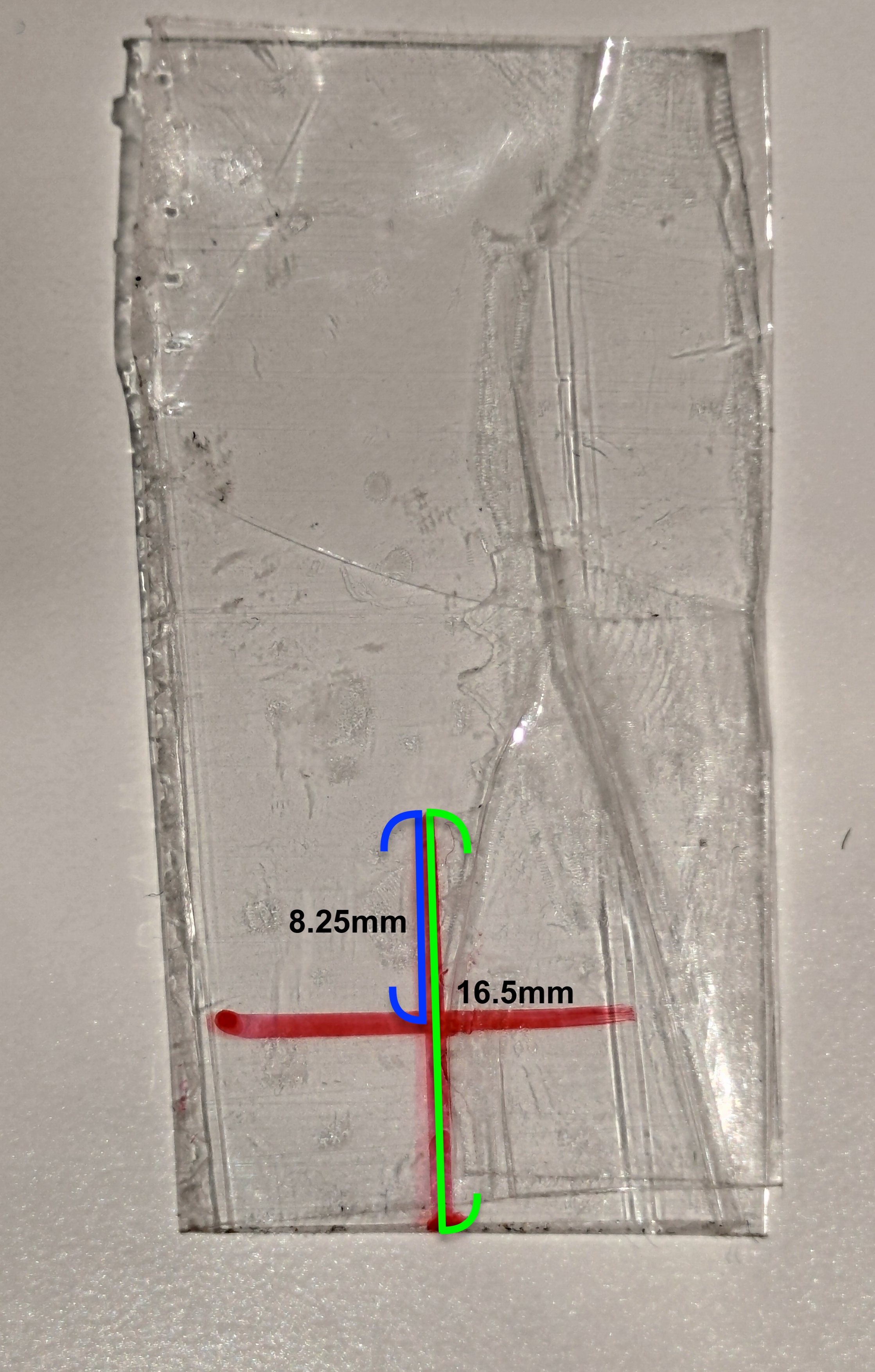

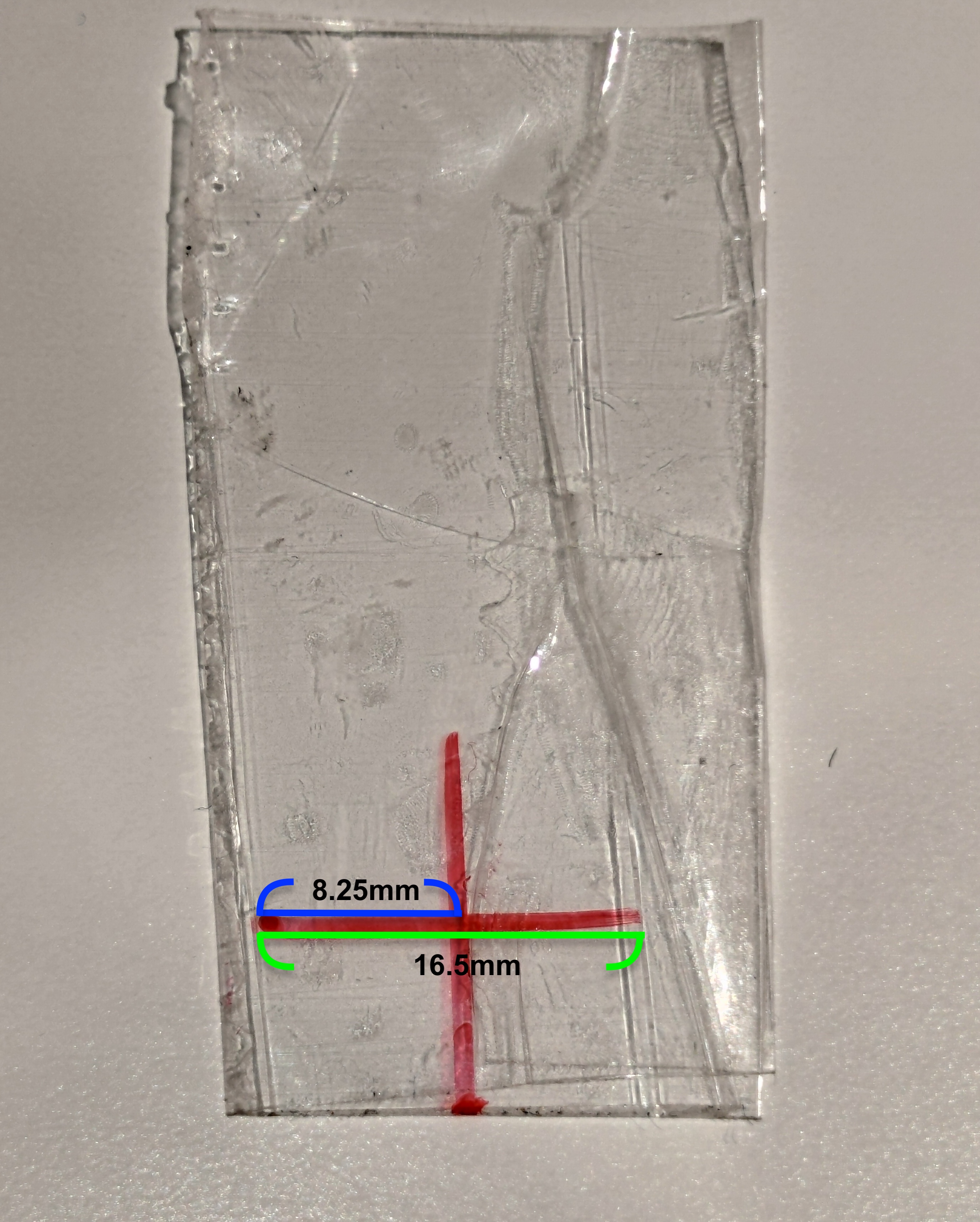

Vennligst bruk et stykke gjennomsiktig tape og brett det for å lukke den klebrige delen.

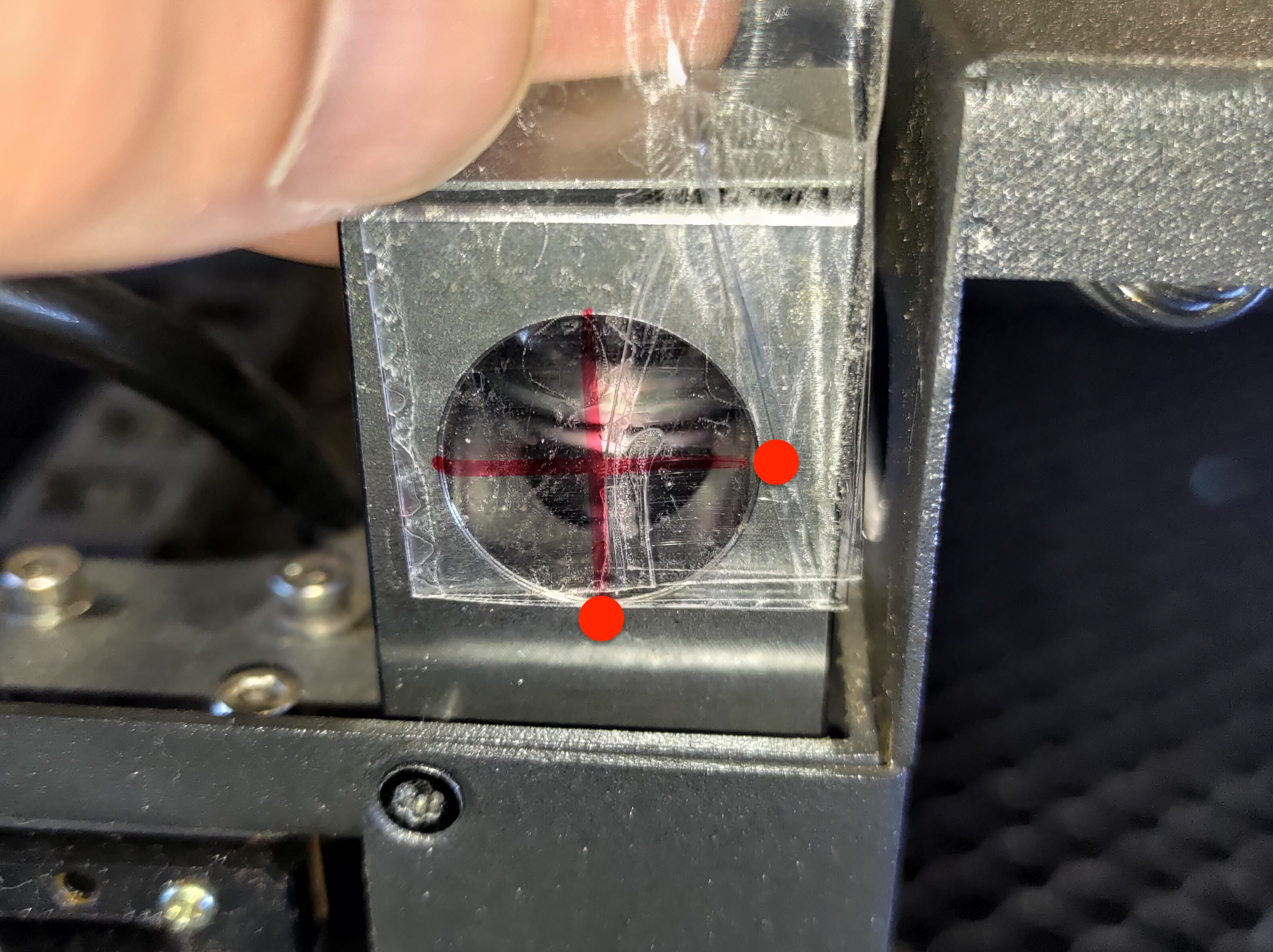

Tegn to linjer som på bildene nedenfor:
Midten av linjene på tapen vil være midten av den runde inngangen.
(Foreslår å markere to merker som de røde punktene på bildet nedenfor for å justere linjene på tapen.)
Trinn 8-5-1 - Lag punktet:

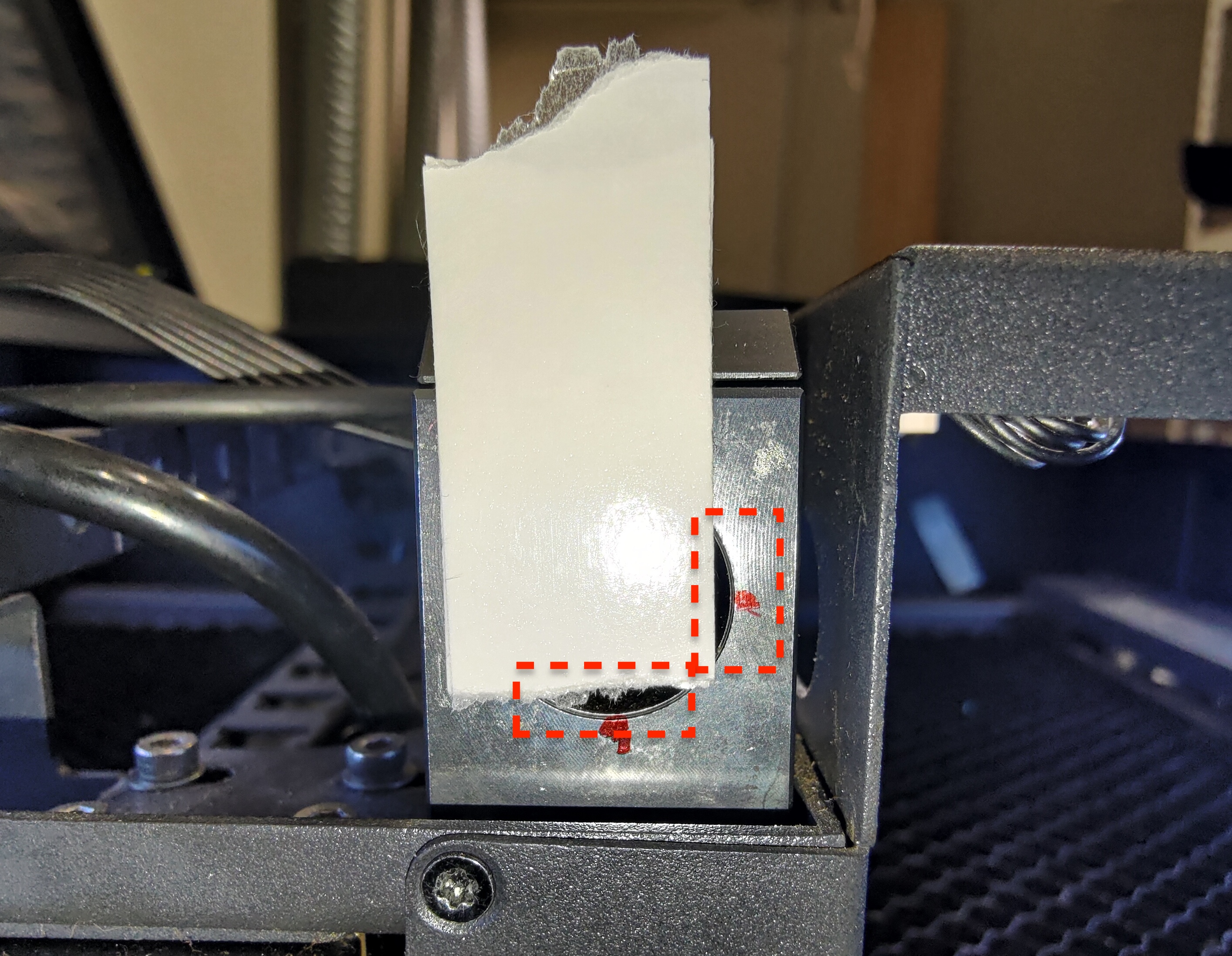

Plasser en 2-lags tape på inngangen til det 3. speilet.
Ikke dekk sirkelen (inngangen) fullstendig, la litt være igjen for å justere posisjonen til OPA-verktøyet.
Flytt hodet til midten av sengen, og lag 5 pulser.

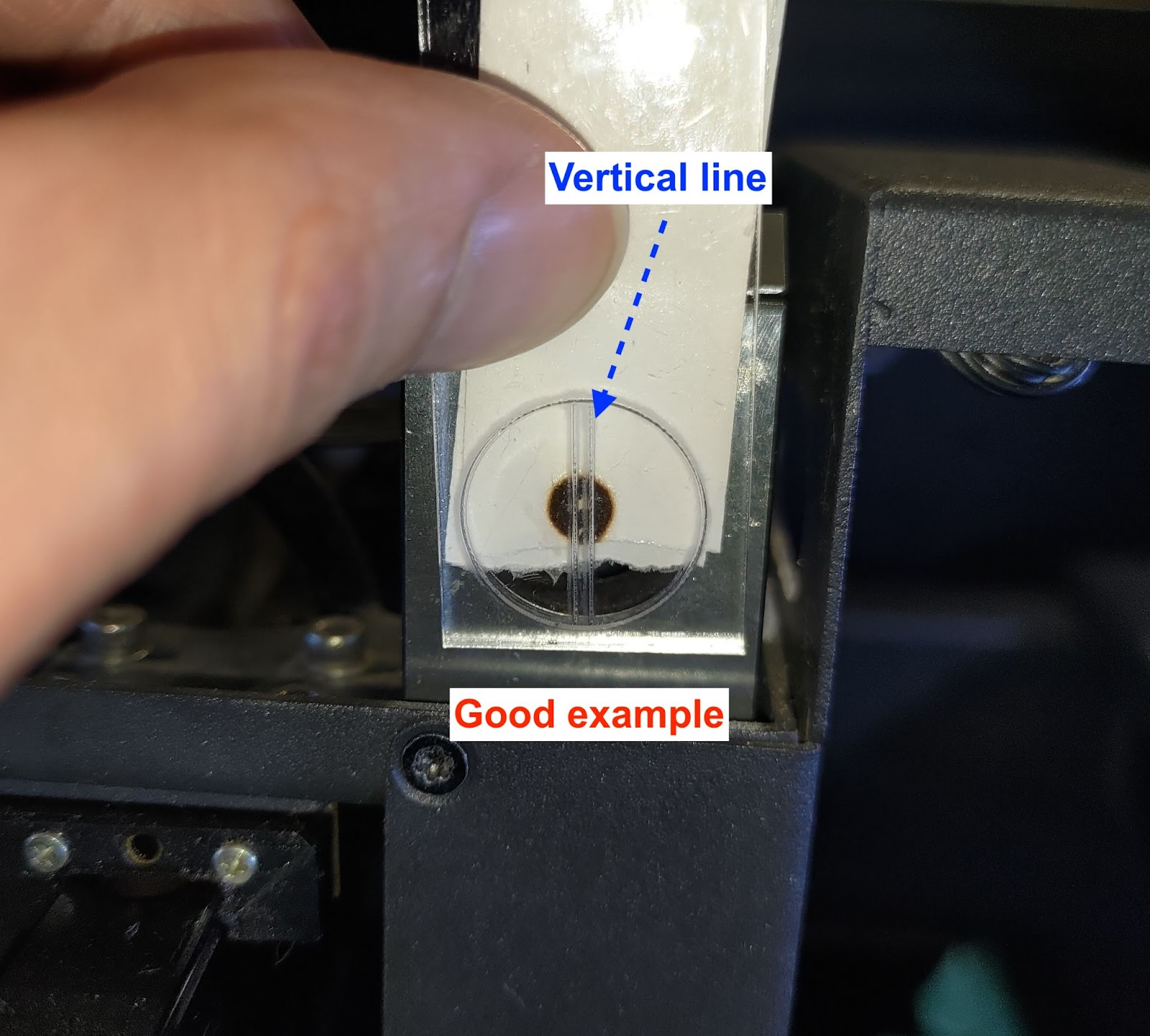

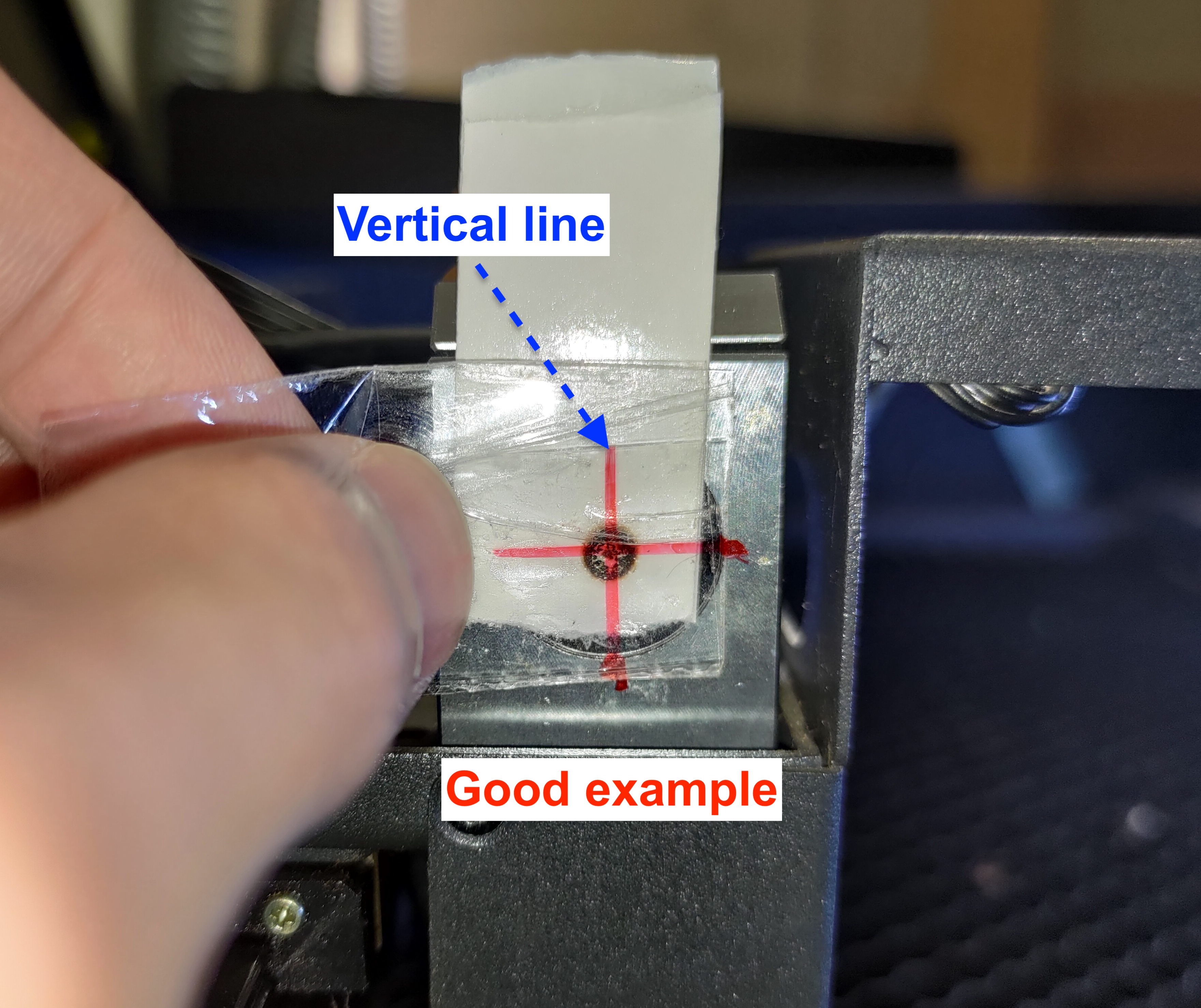

Trinn 8-5-2 - Sjekk den vertikale linjen med verktøyet:
Bruk verktøyet for å sjekke om punktet er i midten vertikalt.

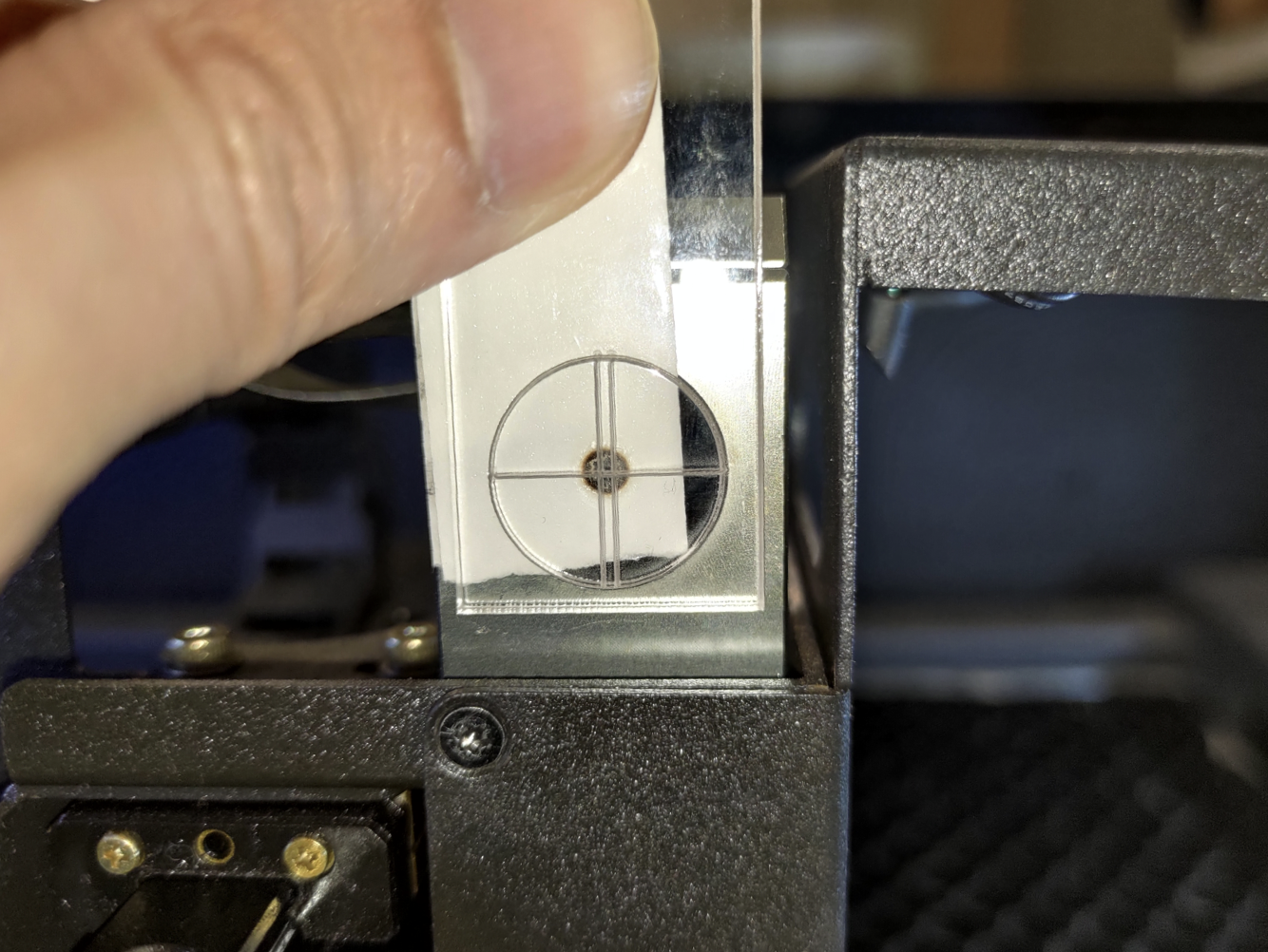

For akrylverktøy:
For tapeverktøy:
- Hvis punktet ditt er i midten, vennligst gå til trinn 8-5-3.
- Hvis punktet ditt ikke er i midten, vennligst se instruksjonen om hvordan man justerer posisjonen til laserhodet nedenfor.

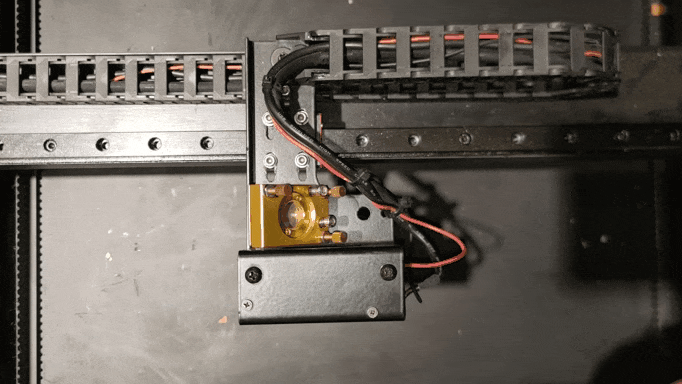

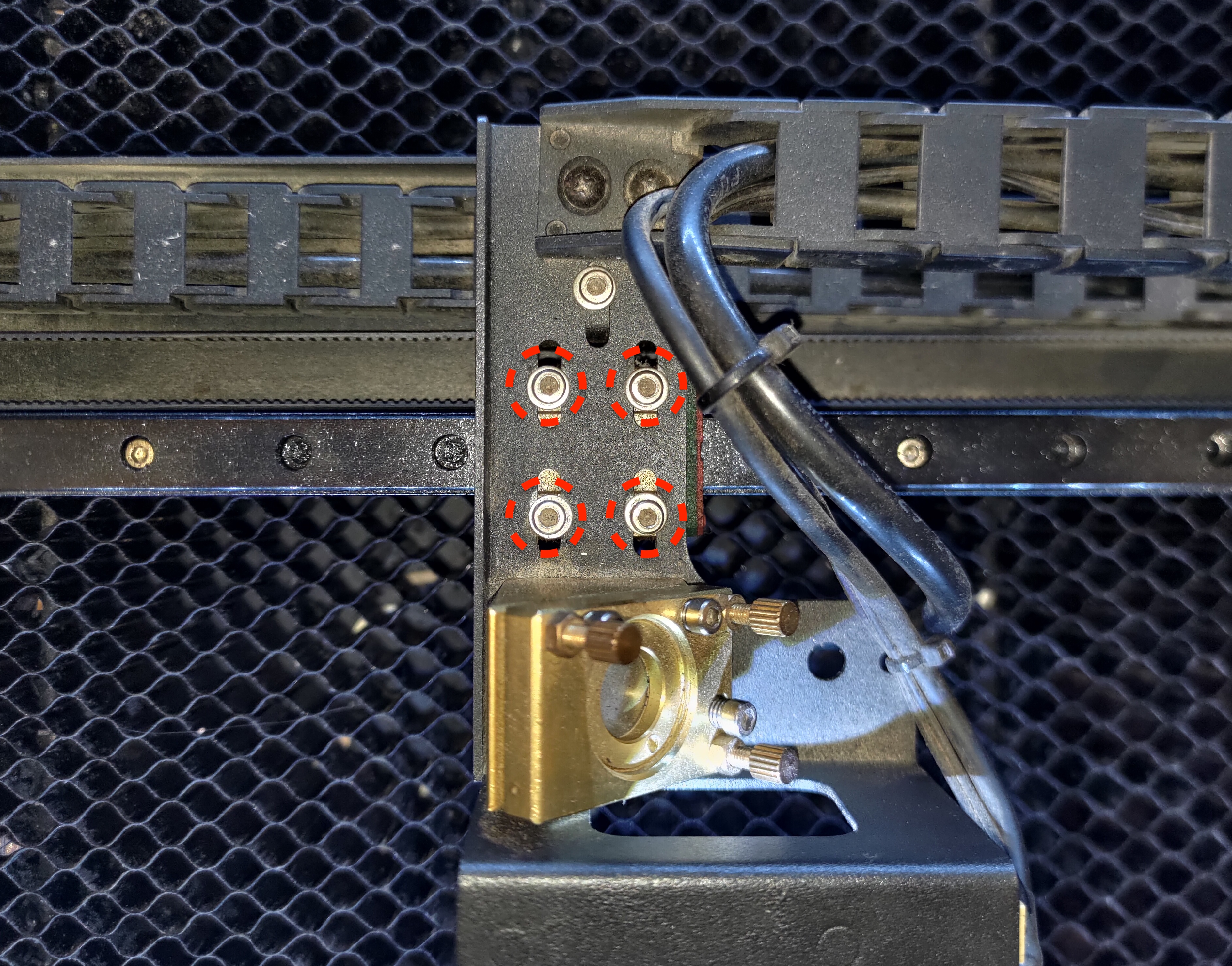

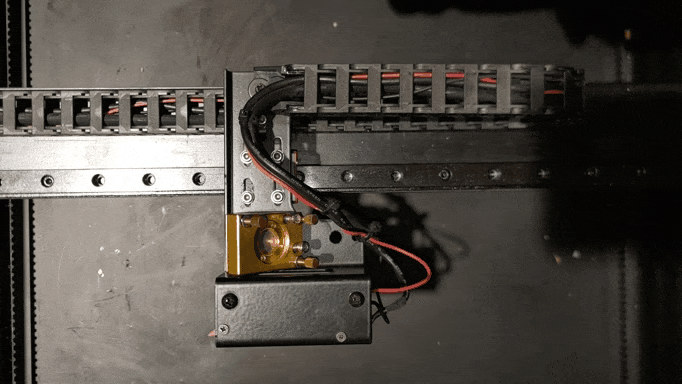

Løsne disse 4 skruene litt:
Etter å ha løsnet skruene, kan hodet nå skyves inn eller skyves ut.
- Skyv ut:
- Skyv inn:
Etter at du har flyttet hodet, må du skru tilbake skruene og kamerakalibrering må utføres.

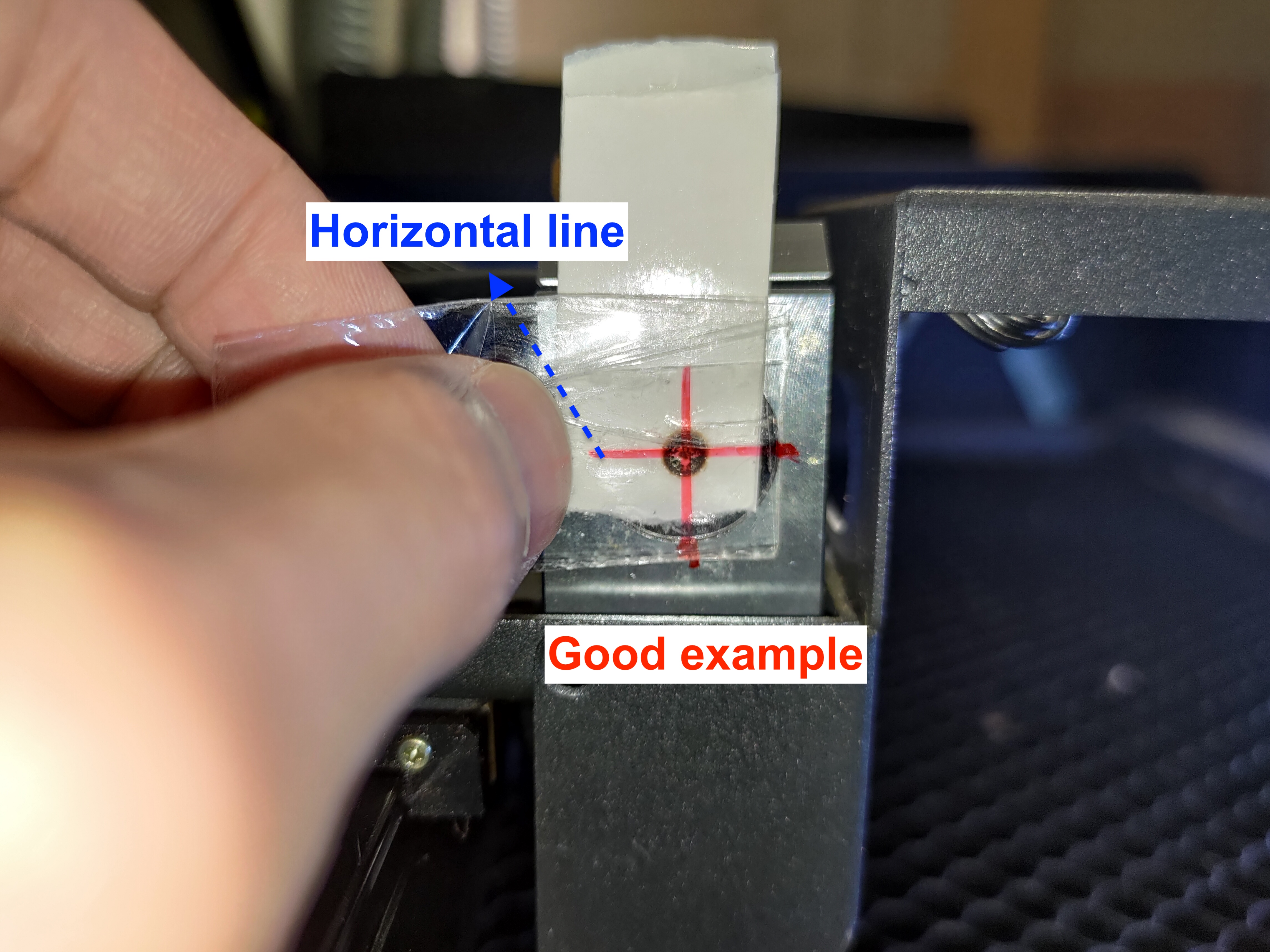

Trinn 8-5-3 - Kontroller den horisontale linjen med verktøyet:
Etter å ha sjekket den vertikale linjen, bruk verktøyet for å sjekke den horisontale linjen. Punktet må være i midten eller litt over linjen for å være akseptabelt.

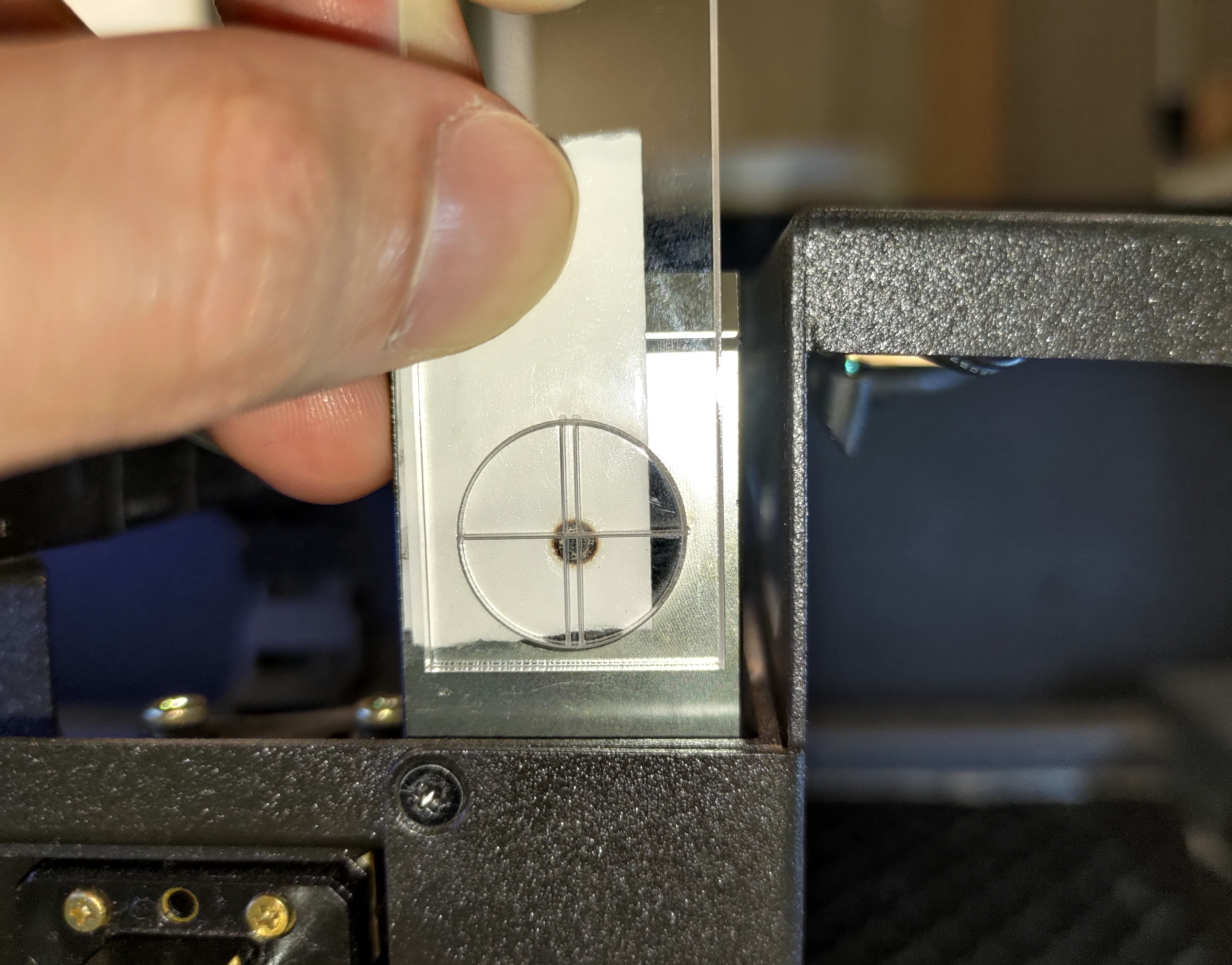

Akrylverktøy - Perfekt eksempel:
Akrylverktøy - Akseptabelt eksempel:

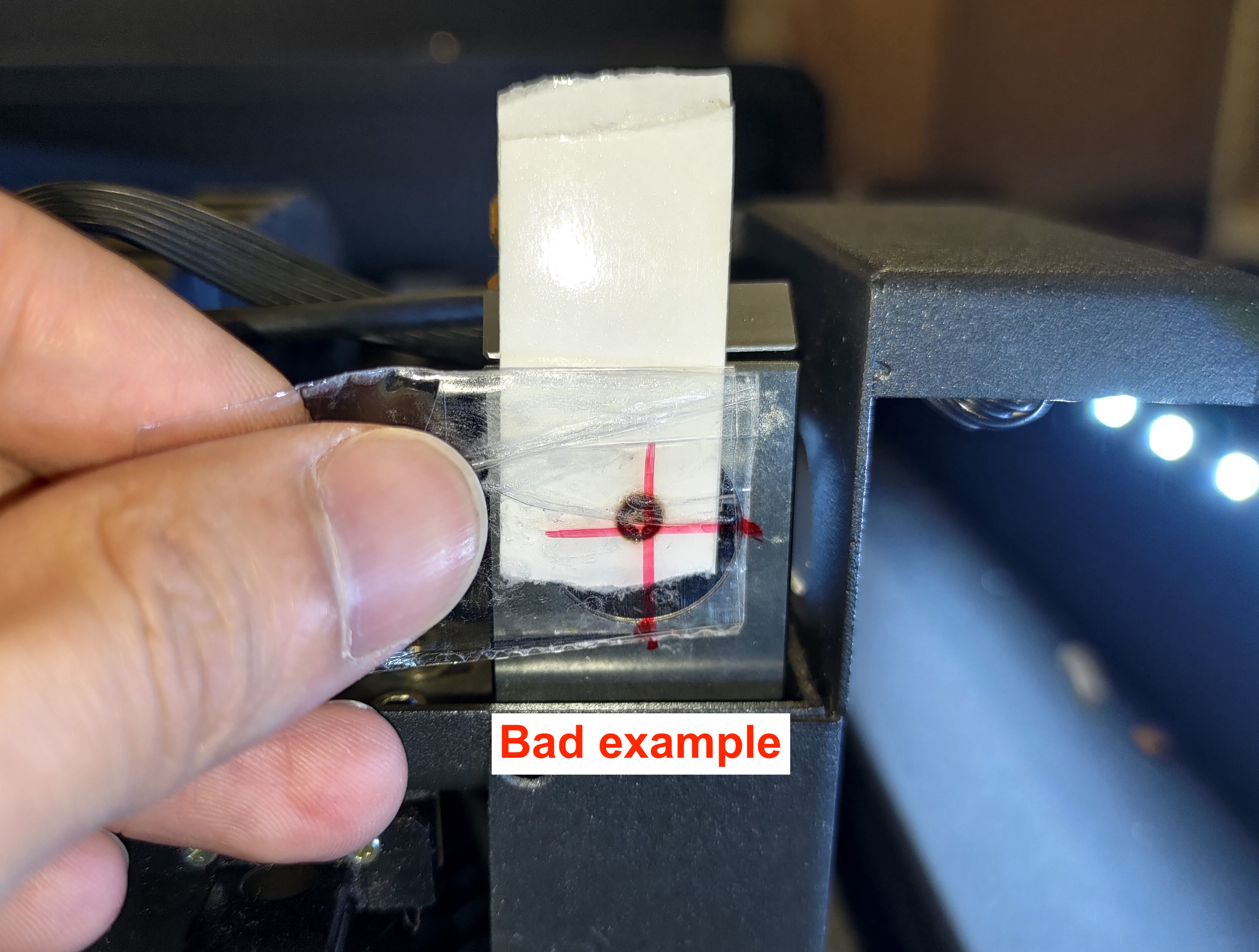

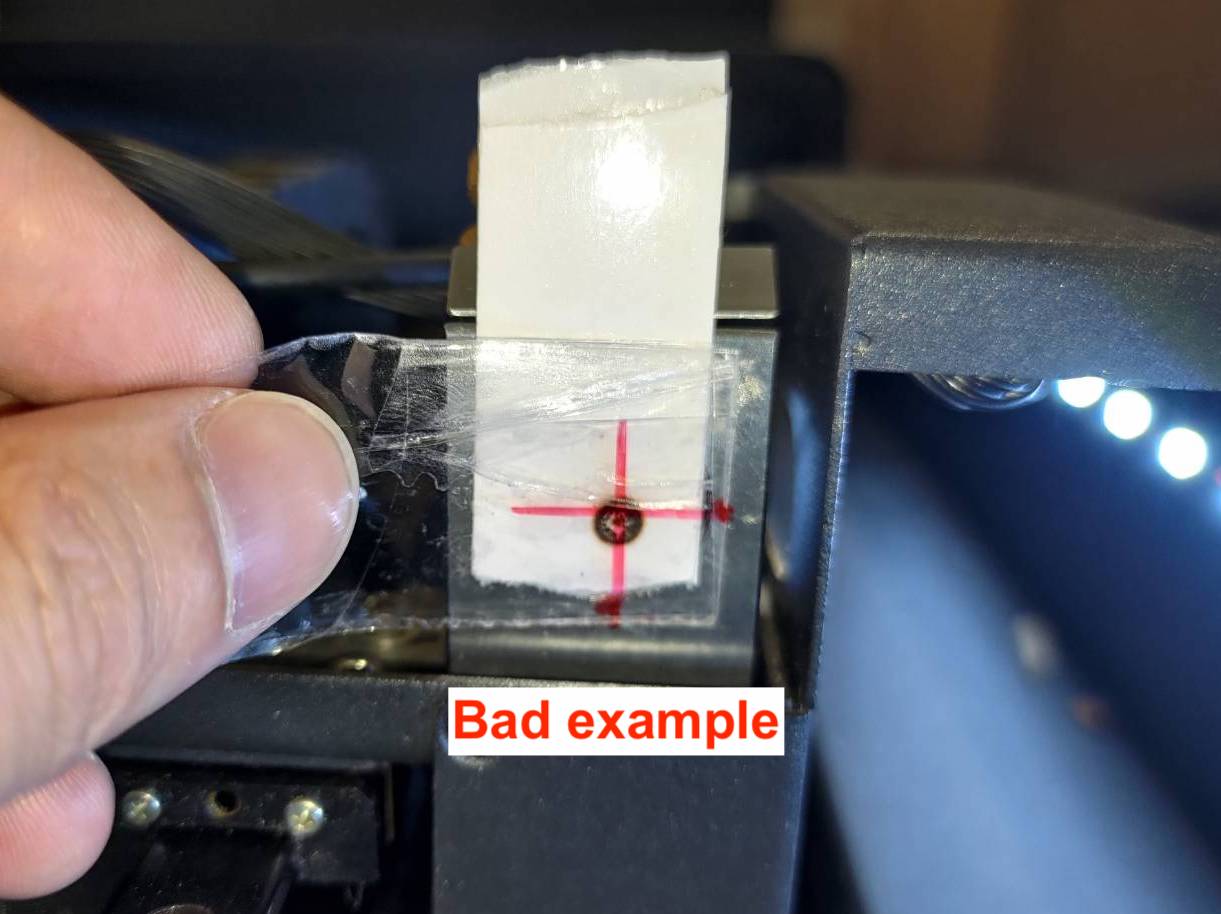

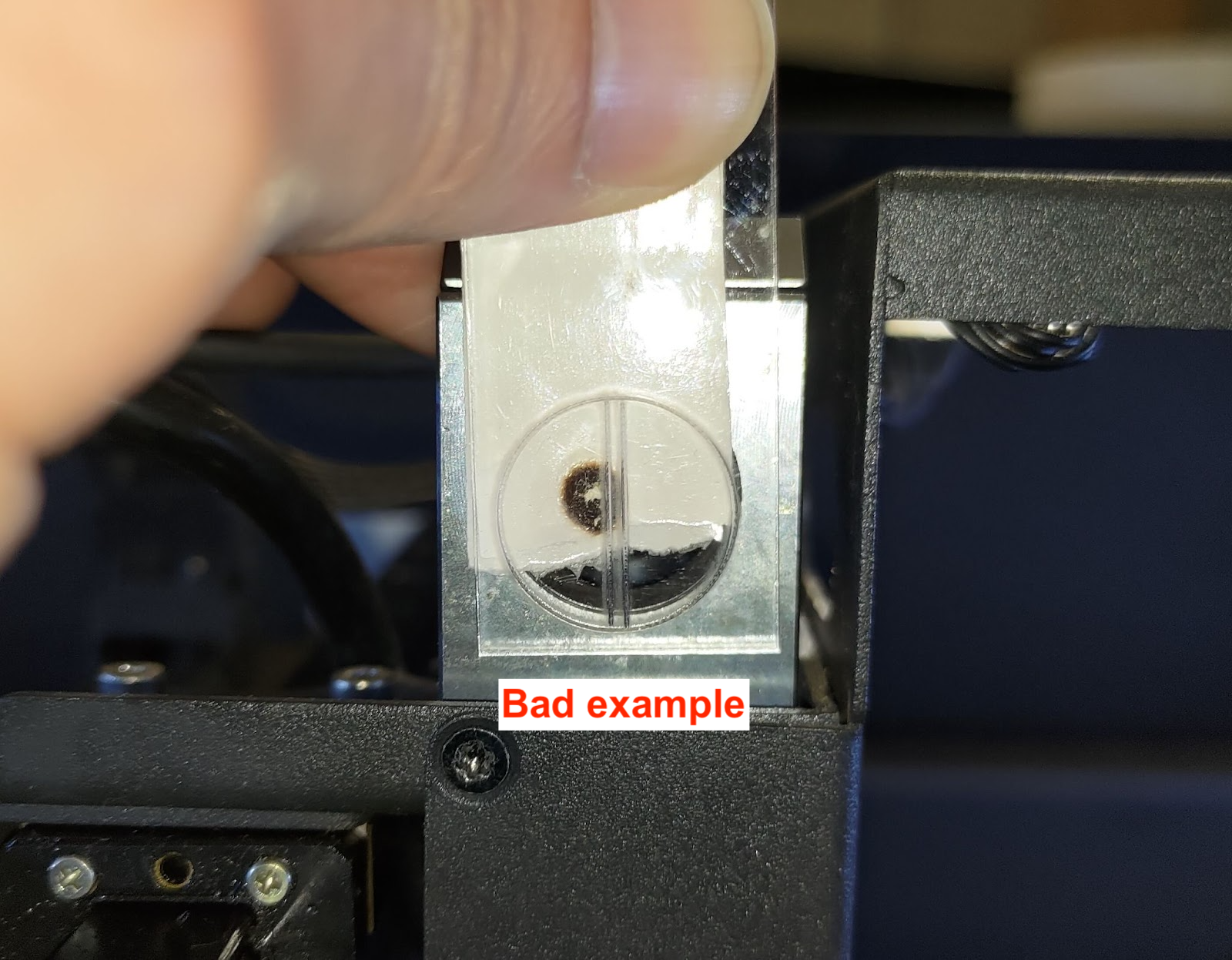

Akrylverktøy - Dårlig eksempel:
For tapeverktøy:
Hvis punktet ditt er under den horisontale linjen, vennligst kontakt din lokale forhandler og informer om at punktet er under den horisontale linjen.
Trinn 8-6 - Samle tapen fra det 3. speilet:
Plasser et tolagstape på det 3. speilet og flytt hodet til midtre venstre posisjon.
Lag 3 pulser for å lage det første punktet.
Hold samme tape på det 3. speilet og flytt hodet til midtre høyre posisjon.
Lag 3 pulser for å lage det andre punktet.
Fjern tapen fra det 3. speilet og sett den på papiret.

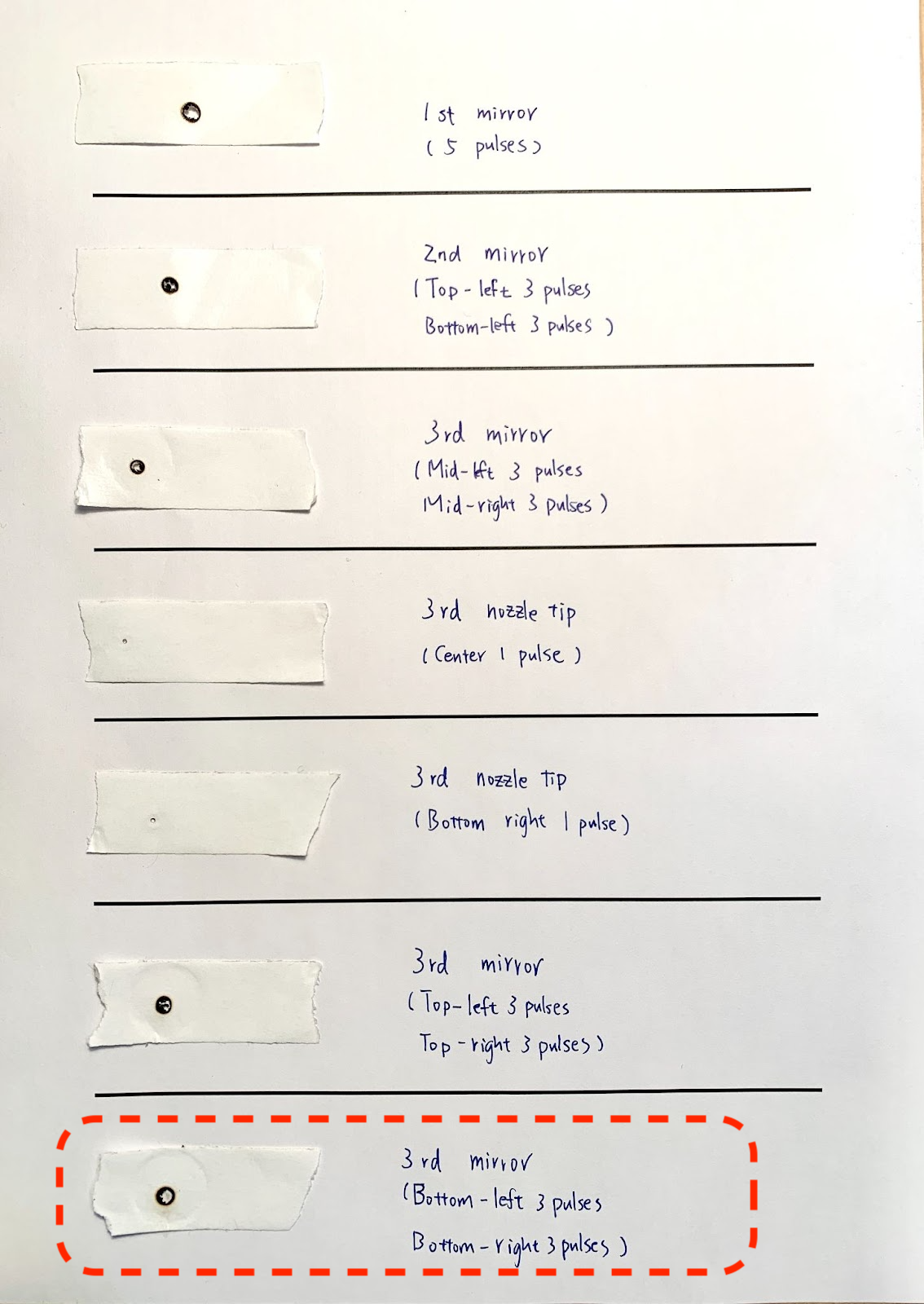

Skriv ned posisjonen og antall pulser som vist på bildet nedenfor.
Trinn 9 - Kontroller banen fra det 3. speilet til dysetuppen:
Det vil være to steder å sjekke.
Det første er midten av sengen.
Trinnoversikt:
Det andre er nederst i høyre hjørne av sengen:
Trinnoversikt:
Trinn 9-1 - Kontroller Z-aksebanen i midten av sengen

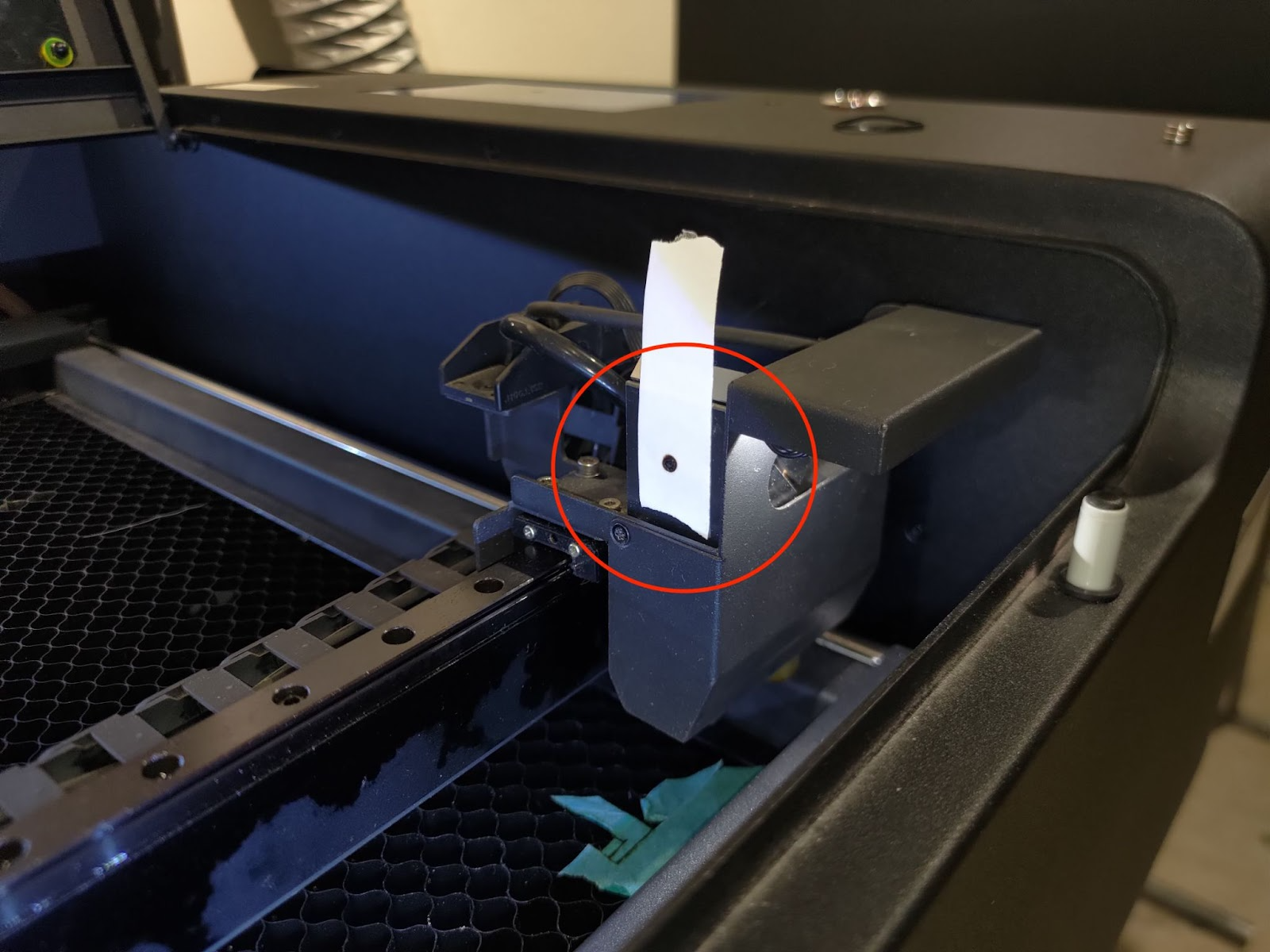

Plasser en enkeltlags tape på dysespissen og flytt laserhodet til midten av sengen, og deretter gjør en puls.
Fjern tapen og sjekk om prikken er rund.
Godt eksempel:
Dårlige eksempler:
- Hvis prikken din er rund, gå til trinn 9-3
- Hvis prikken din ikke er rund, gå til trinn 9-2 for å justere den optiske banen fra det tredje speilet til sengen (Z-aksen), som ikke er vertikal nok.
- Hvis du ikke finner noen prikker på tapen, kan du se instruksjonene for avansert justering. [5-3 Avansert justering av optisk bane]
Trinn 9-2 - Juster Z-aksebanen i midten av sengen
Dette trinnet vil lære deg hvordan du justerer den vertikale banen fra det tredje speilet til sengen ved å justere skruene på det tredje speilet.

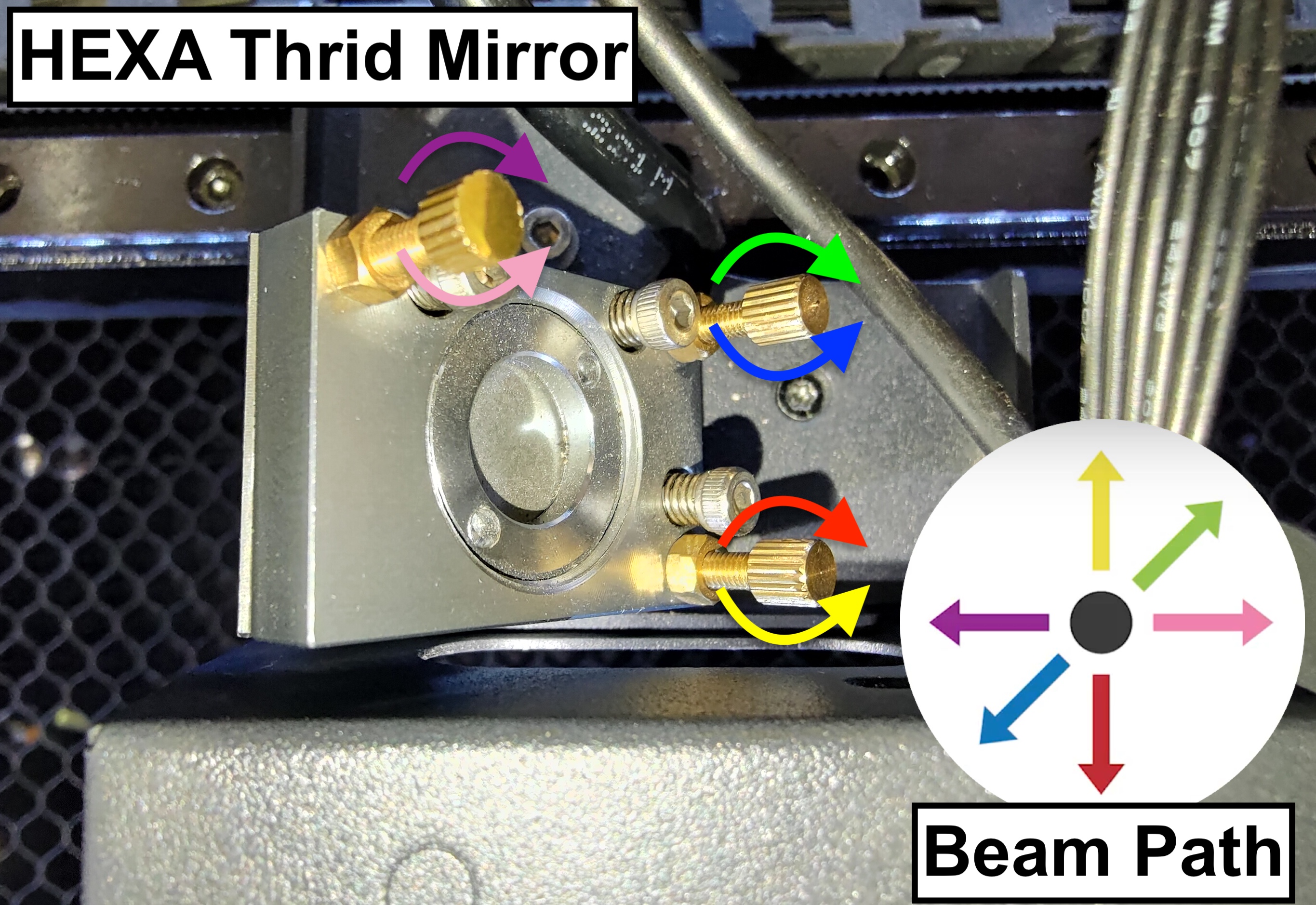

Det er tre skruer på det tredje speilet, og ved å rotere dem med eller mot klokken vil den vertikale strålens bane endre seg, noe som betyr at posisjonen til den lille prikken på tapen vil endre seg.
Vær oppmerksom på at hver gang du justerer skruen, kan banen endre seg. For å sikre nøyaktighet må du finne et tydelig område å feste tapen på dysespissen. Tapen kan gjenbrukes til hele det klare området er brukt opp.
Trinn 9-2-1 - Mål skruen som skal justeres:
Bestem posisjonen til den vertikale prikken og mål skruen og dens rotasjonsretning.
Først må du kjenne til hele området som prikken kan flytte seg til.
Det er faktisk det samme området som dysespissen. Det pressede merket på tapen er området.
Finn deretter nummeret som ligner på din vertikal prikkens posisjon
Skjematisk diagram:
Før du justerer skruen, vennligst lær hvordan du løsner mutteren riktig:
Bruk tangen til å holde skruen, løsne deretter mutteren med dobbelthodenøkkelen ved å vri den mot klokken.
For #1:
Den vertikale prikken må gå til høyre for å være rund og i midten.
Når du står foran maskinen:
Skruen øverst til venstre må roteres mot klokken.
Vennligst se bildet nedenfor.
For #2:
Den vertikale prikken må gå ned til høyre for å være rund og i midten.
Når du står foran maskinen:
Den øverste venstre skruen må roteres mot klokken for å gå til høyre.
Den nederste høyre skruen må roteres med klokken for å gå ned.
Vennligst se bildet nedenfor.
For #3:
Den vertikale prikken må gå ned for å være rund og i midten.
Når du står foran maskinen:
Den nederste høyre skruen må roteres med klokken for å gå ned.
Vennligst se bildet nedenfor.
For #4:
Den vertikale prikken må gå ned til venstre for å være rund og i midten.
Når du står foran maskinen:
Den øverste høyre skruen må roteres mot klokken.
Vennligst se bildet nedenfor.
For #5:
Den vertikale prikken må gå til venstre for å være rund og i midten.
Når du står foran maskinen:
Den øverste venstre skruen må roteres med klokken.
Vennligst se bildet nedenfor.
For #6:
Den vertikale prikken må gå opp til venstre for å være rund og i midten.
Når du står foran maskinen:
Den øverste venstre skruen må roteres med klokken for å gå til venstre.
Den nederste høyre skruen må roteres mot klokken for å gå opp.
Vennligst se bildet nedenfor.
For #7:
Den vertikale prikken må gå opp for å være rund og i midten.
Når du står foran maskinen:
Den nederste høyre skruen må roteres mot klokken for å gå opp.
Vennligst se bildet nedenfor.
For #8:
Den vertikale prikken må gå opp til høyre for å være rund og i midten.
Når du står foran maskinen:
Den øverste høyre skruen må roteres med klokken.
Vennligst se bildet nedenfor.
Trinn 9-2-2 - Stram mutteren etter justering:
Vennligst stram mutteren etter justering av skruen ved å vri den med klokken.
Trinn 9-3 - Sjekk Z-aksebanen i nederste høyre hjørne av sengen
Plasser en enkeltlags tape på dysespissen og flytt laserhodet til nederste høyre hjørne av sengen, deretter gjør en puls.
Fjern tapen og sjekk om prikken er rund.
(Hjørneprikken er normalt mindre enn midtprikken. Vennligst se eksemplene nedenfor.)
Godt eksempel:
Akseptable eksempler:
Dårlige eksempler:
- Hvis punktet ditt ikke er rundt, gå tilbake til trinn 9-4 for å justere den optiske banen fra det tredje speilet til sengen (Z-aksen) som ikke er vertikal nok.
- Hvis punktet ditt er rundt, gå til trinn 9-5.
Trinn 9-4 - Juster Z-aksebanen i Nederste høyre hjørne av sengen
- Se trinn 9-2 og fullfør justeringen. Justeringsmetoden er den samme som å justere punktet i midten av sengen.
- Vennligst sjekk det vertikale punktet i midten på nytt etter justering av nederste høyre hjørne.
- Hvis det ikke er mulig for begge posisjonene å være runde samtidig, vennligst hopp over justering av nederste høyre hjørner og gå til 9-5 og gå gjennom trinn 10.
Trinn 9-5 - Samle dysespiss-tapene (Z-akse):
Plasser en enkeltlags tape på dysespissen og flytt laserhodet til midten av sengen, og deretter gjør en puls.
Fjern tapen fra det dysespiss og sett den på papiret.
Skriv ned posisjonen og antall pulser som vist på bildet nedenfor.
Plasser en annen enkeltlags tape på dysespissen og flytt laserhodet til nederste høyre hjørne av sengen, deretter gjør en puls.
Fjern tapen fra dysespissen og legg den på papiret.
Skriv ned posisjonen og antall pulser som vist på bildet nedenfor.
######################################################################
Justeringsprosessen for den optiske banen er nå fullført.
- Hvis du ikke har problemer med maskinen, kan du stoppe her, og de innsamlede tapene kan kastes.
- Hvis du har problemer relatert til justering eller laserutgang, vennligst gå til trinn 10 og behold de innsamlede tapene for feilsøking og rapportering.
######################################################################
Trinn 10 - Rapportering:
- Hvis OPA-en din er OK, men maskinen har andre problemer, vennligst kontakt din lokale forhandler og behold de innsamlede tapene som kan deles når du blir bedt om det av forhandleren.
- Hvis de vertikale prikkene dine i begge posisjoner ikke kan være på samme tid, vennligst samle to tape til og ta et nærmere bilde av de vertikale prikkene, del deretter bildene av de innsamlede tapene med forhandleren din.
Følg trinnene nedenfor:
- Bruk et stykke to-lags tape. Lag det første punktet på øverste venstre hjørne med tre laserpulser.
- Behold tapen og lag det andre punktet øverst til høyre med 3 laserpulser.
- Samle inn den første tapen. Skriv ned posisjon og antall pulser:
- Bruk et annet nytt stykke to-lags tape. Lag det første punktet på nederst til venstre med tre laserpulser.
- Behold tapen og lag det andre punktet øverst til høyre med 3 laserpulser.
- Samle inn den siste tapen. Skriv ned posisjon og antall pulser.
- Til slutt, ta et nærmere bilde av dysespiss-prikkene.
#END
Kommentarer
0 kommentarer
Logg på hvis du vil legge inn en kommentar.
