4-0 Inspeksjon av optisk bane

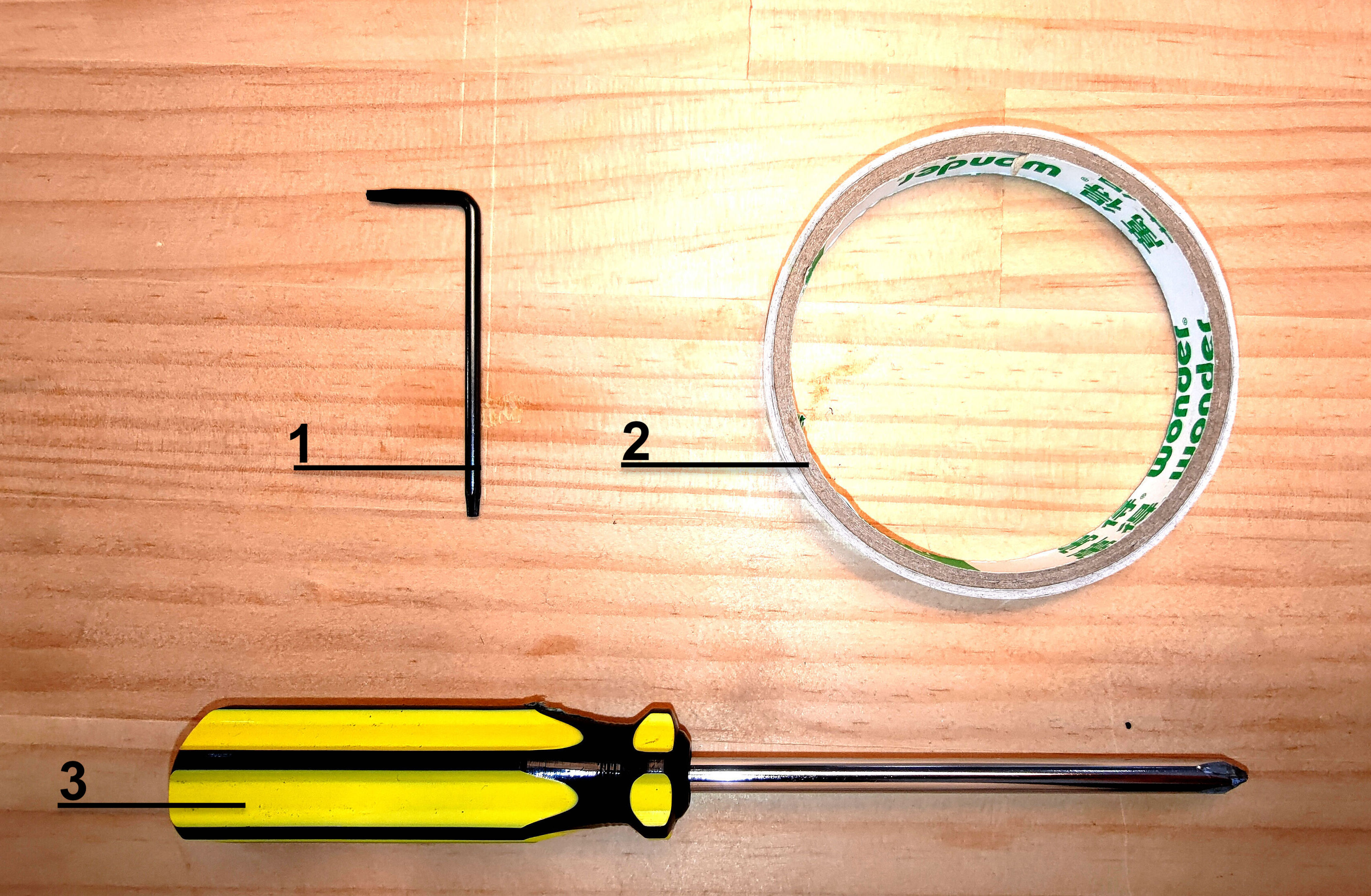

Dobbeltsidig tape og Phillips skrutrekker (for Beambox-serien).

---



Trinn 1 - Lær å lage en puls

1. Slå på maskinen.
2. Lukk lokket.
3. Gå inn i vedlikeholdsmodus og vent til homing-prosessen er ferdig.
4. Finn Puls-knappen.
5. Ett trykk = en puls, to trykk = to pulser, og så videre.

---



Trinn 2 - Åpne bakdekselet

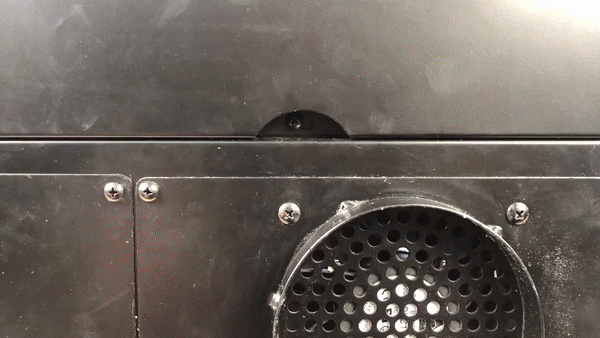

Bruk Phillips-skrutrekkeren til å skru ut skruen over viften på baksiden av maskinen, og bakdekselet kan åpnes etterpå.

---

Trinn 3 - Lær plasseringene

• Vennligst gjør deg kjent med plasseringene:
• Første refleksjonsspeil
• Andre refleksjonsspeil
• Tredje refleksjonsspeil
• 7 plasseringer på sengen som laserhodet vil bli flyttet til under kontrollen.

---



Trinn 4 - Rengjør alle speil og fokuslinser

Følg instruksjonene på lenken nedenfor for å rengjøre alle speil og linser.
Beambox: Rengjøring av speil og linser

---



Trinn 5 - Sjekk laserprikken på det 1. speilet

Dette trinnet er for å sjekke om laserrøret og maskinen er i god stand.

Trinn oversikt:

---



Trinn 6-1 - Sette på tape og lage pulser

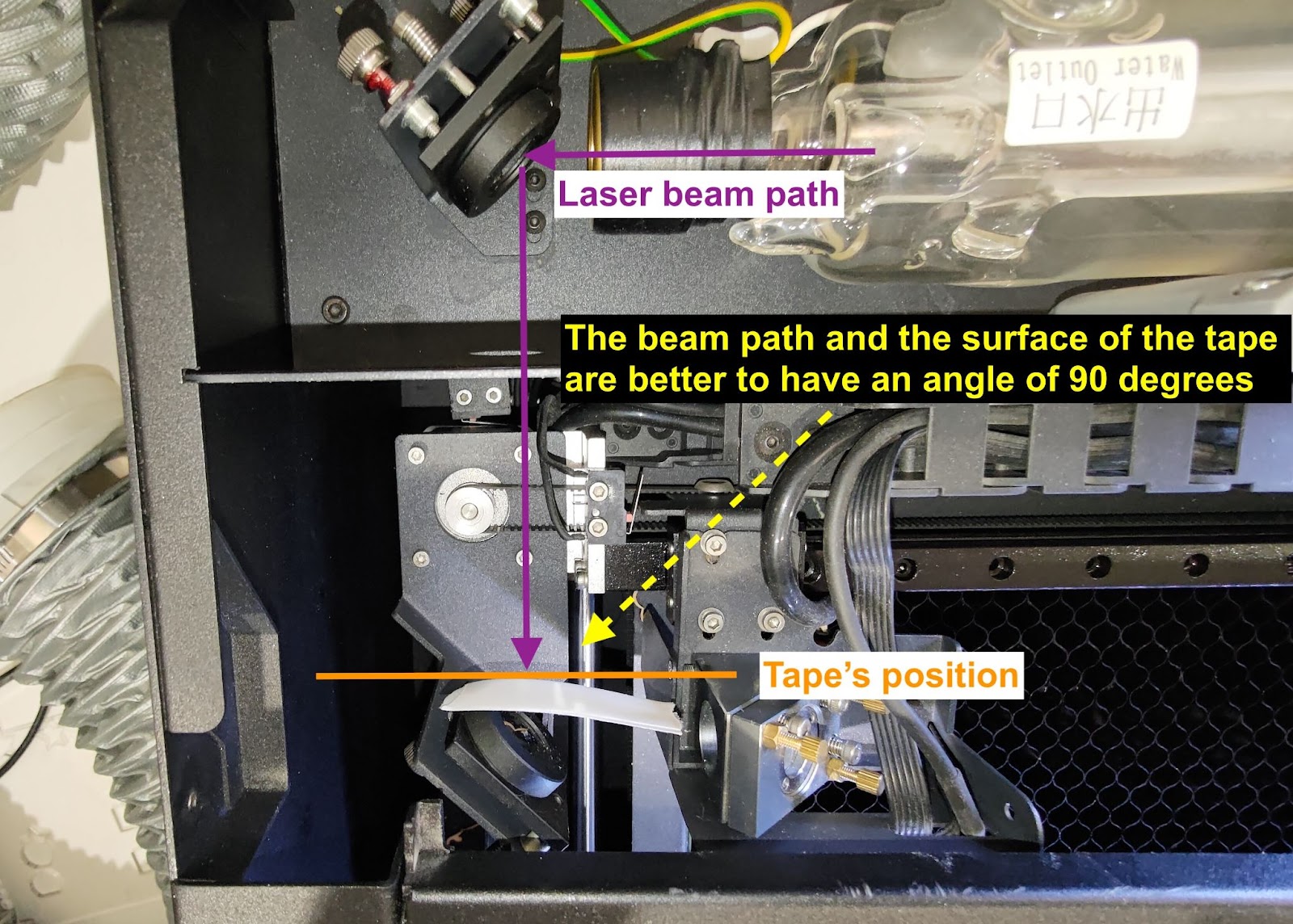

Sett et tolagstape med dobbeltsidig tape på det første speilet, lukk bakdekselet, og lag fem pulser.

---



Trinn 6-2 - Sjekkformen på prikken på tapen

Formen er bra å være så rund som mulig, og det første stykket dobbeltsidig tape foran skal brennes gjennom.

Godt eksempel:


Dårlig eksempel:

---



Trinn 6-3 - Samle tapen fra det 1. speilet

Legg den 1. speilbåndet på et papir. Skriv ned posisjonen og antall pulser som på bildet nedenfor.

---



Trinn 6-4 - Feilsøking og rapportering

Hvis prikken din ikke er rund, ikke sterk, eller ligner på de dårlige eksemplene ovenfor, øk effekthastigheten til x2.0 og se om det forbedrer seg:

• Hvis prikken blir sterkere, indikerer det at laserrøret kan ha blitt svekket. Du kan fortsatt fullføre prosessen med økt effektrate, eller du kan kontakte din lokale forhandler og si at røret kan ha blitt svekket.


• Hvis prikken ikke blir sterkere eller den fortsatt har en merkelig form, kontakt din lokale forhandler for ytterligere hjelp.
  (Vennligst del bildet av pulseresultatet ditt på det 1. speilet med forhandleren din.)

---



Trinn 7 - Sjekk banen fra det 1. til det 2. speilet

Dette trinnet er for å sjekke om banen er justert fra det 1. speilet til det 2. speilet.
Trinn oversikt:

---



Trinn 7-1 - Lag det første punktet for øvre venstre hjørne

Plasser et tolagstape på det 2. speilet og flytt hodet til øvre venstre hjørne.
Lag tre pulser for å lage den første prikken.

---



Trinn 7-2 - Lag det andre punktet for nedre venstre hjørne

Hold samme tape på det 2. speilet og flytt hodet til nedre venstre hjørne.
Lag 3 pulser for å lage det andre punktet.

Hvis det ikke er noe punkt i nedre venstre posisjon, indikerer det at banen er dramatisk feiljustert.
Vennligst se lenken for å justere den optiske banen på nytt. [Justering av optisk bane]

---



Trinn 7-3 - Sjekk om det første og det andre punktet overlapper

Hvis prikkene dine overlapper perfekt, som på bildet nedenfor, indikerer det at banen er riktig justert.

Hvis de ikke overlapper, som i de dårlige eksemplene nedenfor, indikerer det at fra det 1. speilet til det 2. speilet er den optiske banen feiljustert, og det 1. speilet må justeres.
Vennligst se lenken for å justere den optiske banen på nytt. [4-8 Justering av optisk bane]

Godt eksempel:



Dårlig eksempel:

---



Trinn 7-4 - Samle tapen til det 2. speilet

Sett 2nd speilet tape på papiret. Skriv ned posisjon og antall pulser som på bildet nedenfor.

---



Trinn 8 - Sjekk banen fra det 2. til det 3. speilet
Dette trinnet er for å sjekke om banen er justert fra det 2. speilet til det 3. speilet.
Trinn oversikt:

---



Trinn 8-1 - Lag det første punktet for midtre venstre posisjon

Plasser en tolags tape på det 3. speilet og flytt hodet til middle-left posisjon.
Lag 3 pulses for å lage den første prikken.

---



Trinn 8-2 - Lag det andre punktet for midtre høyre posisjon

Behold den samme tapen på det 3. speilet og flytt hodet til middle-right posisjon.
Lag 3 pulser for å lage det andre punktet.

---



Trinn 8-3 - Sjekk om det første og det andre punktet overlapper

Hvis prikkene dine overlapper perfekt, som på bildet nedenfor, indikerer det at banen er riktig justert.
Du kan gå til Trinn 8-5.

Hvis de ikke overlapper, indikerer det at fra det 2. speilet til det 3. speilet er den optiske banen feiljustert, og det 2. speilet må justeres.
Vennligst se lenken for å justere den optiske banen på nytt. [4-8 Justering av optisk bane]

Godt eksempel:

Dårlig eksempel:

---



Trinn 8-4 - Samle tapen til det 3. speilet
Fjern tapen fra det 3. speilet og legg den på papiret.
Skriv ned posisjonen og antall pulser som på bildet nedenfor.

---



Trinn 9 - Sjekk banen fra det 3. speilet til dysespissen

Det vil være to steder å sjekke.

Det første er midten av sengen - Trinn oversikt:

Det andre er nederst til høyre på sengen - Trinn oversikt:

---



Trinn 9-1 - Sjekk Z-aksebanen i midten av sengen

Plasser en enkeltlags tape på dysespissen og flytt laserhodet til midten av sengen, deretter gi én puls.

Fjern tapen og sjekk om punktet er rundt.
Godt eksempel:


Dårlige eksempler:

Hvis punktet ditt ikke er rundt, se link for å justere den optiske banen fra det tredje speilet til sengen (Z-aksen), som ikke er vertikal nok.

Hvis du ikke finner noen prikker på tapen, kan du se instruksjoner for avansert justering.

---



Trinn 9-2 - Samle tapen til dysespissen i midten

Legg tapen på papiret.
Skriv ned posisjonen og antall pulser som på bildet nedenfor.

---



Trinn 9-3 - Sjekk Z-aksebanen i nederste høyre hjørne av sengen

Plasser en enkeltlags tape på dysetuppen og flytt laserhodet til nederste høyre hjørne av sengen, deretter gi én puls.



Fjern tapen og sjekk om punktet er rundt.
(Hjørneprikken er normal å være mindre enn senterprikken. Se eksemplene nedenfor.)
Godt eksempel:


Akseptable eksempler:




Dårlige eksempler:



- Hvis prikken din ikke er rund, kan du se linken nedenfor for å justere den optiske banen fra det tredje speilet til sengen (Z-aksen), som ikke er vertikal nok.
[4-8 Justering av optisk bane]

---



Trinn 9-4 - Samle tapen til dysespissen nederst til høyre
Legg tapen på papiret.
Skriv ned posisjonen og antall pulser som på bildet nedenfor.

---



Trinn 10 - Rapportering (valgfritt)

Den innsamlede tapen kan deles med din lokale forhandler hvis du har problemer med maskinen.
Den optiske banen er en nøkkel som vil påvirke resultatet av gravering og kutting.

Ta et bilde av de innsamlede tapene og et tydelig bilde av dysetipp-tapene som i eksemplene nedenfor:

Bilde #1:

Bilde #2:

---

#END
