Nøyaktig fokus og kalibrering kan gjøre forhåndsvisningsbildet mer nøyaktig og gjøre graveringsposisjonen konsistent med forhåndsvisningsposisjonen.
Testelementer:
1. Bekreft riktig fokusplan:

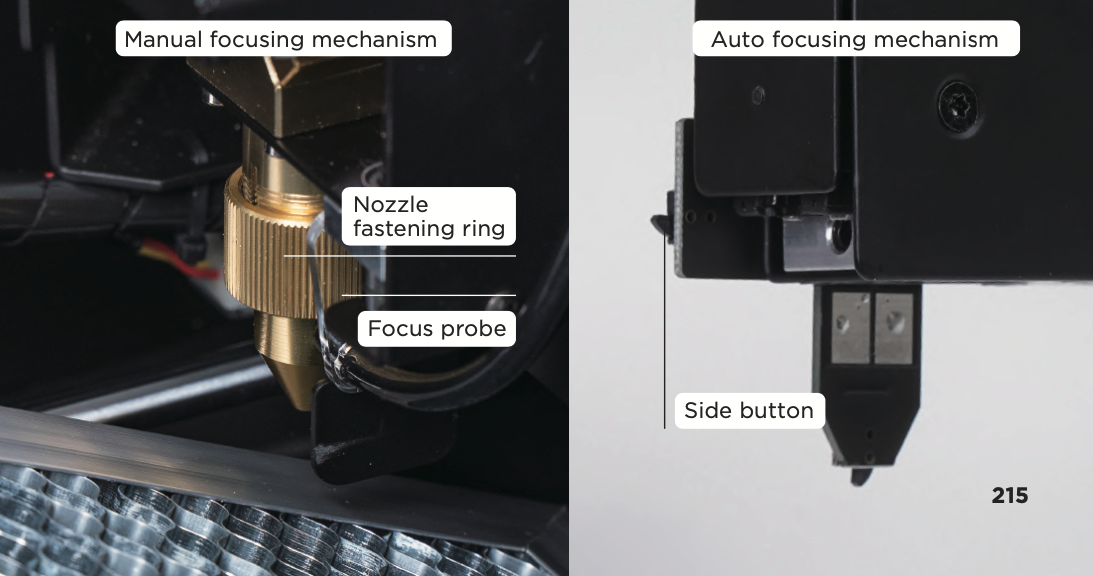

Manuell fokusering: Når fokusproben er vendt ned, må den berøre overflaten av graveringsmaterialet, og hver gang du endrer materiale med forskjellig tykkelse, må du justere høyden
på laserhodet for å sikre riktig fokus.
Autofokus: Dobbeltklikk på sideknappen på siden av autofokustillegget
over graveringsmaterialet for å la laserhodet automatisk nå riktig fokusplan. Ved gravering, hvis fokuset ikke er riktig, vil laserstrålen være tykkere enn laserstrålen med riktig fokus.
For maskiner med autofokustillegget installert, vennligst se følgende lenke for veiledning - Klikk her

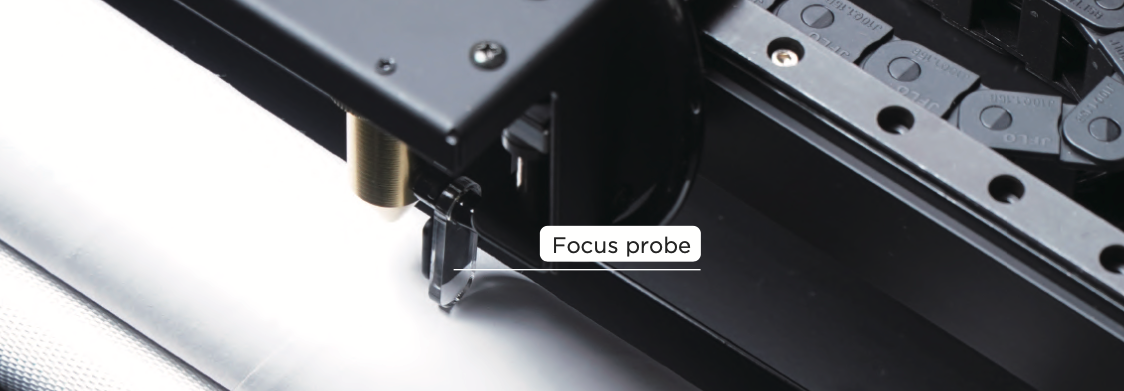

Tykkere objekt: Når objektet er tykkere eller når rotasjonstillegget brukes, kan siden av objektet fanges av kameraet, og bare objektene i fokusplanet kan sys sammen, og bildet ute av fokus og unøyaktig sammenføyning forårsaket av høydeforskjellen er normalt. Sørg for å fokusere på overflaten av graveringsmaterialet og det høyeste punktet på graveringsmaterialet når du bruker rotasjonstillegget.

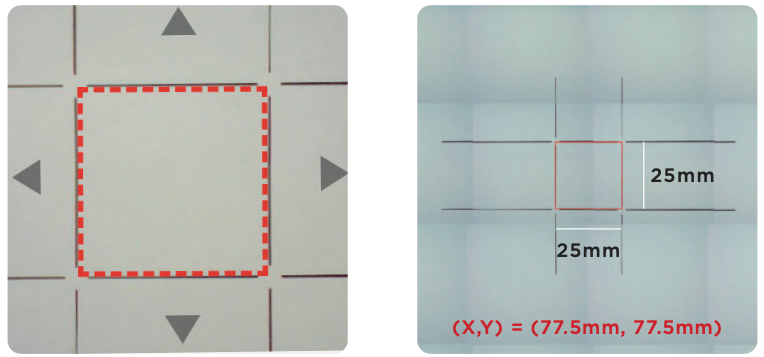

2. Fullstendig kamerakalibrering (venstre bilde):
Etter eksponering for støt og vibrasjon under transport, justering av optisk bane og tilbakestilling til fabrikkinnstillinger osv., må alt kalibreres på nytt. Kalibreringstrinnene er som beskrevet i【Beam Studio Tutorial】Trinn 2 .
Det er to kalibreringsmål:
a. Den røde firkanten må være plassert i midten av kalibreringsvinduet.
b. Utsiden av den røde firkanten må være justert med midtfirkanten av rutelinjene
3. Bekreft kalibreringsresultatet (høyre bilde):
Tegn en firkant ved (X,Y) = (77,5 mm, 77,5 mm) med bredde W og høyde H på 25 mm, og sørg for at firkanten overlapper med midtfirkanten av rutelinjene. Hvis den ikke passer, fokuser papiret på nytt og kalibrer kameraet på nytt.
Feilsøkingsoppføringer:
1. Bildefil: Hvis det fortsatt er et avvik mellom resultatet og forhåndsvisningsposisjonen etter å ha brukt SVG-fil og bekreftet riktig fokusplan og nøyaktig kamerakalibrering, vennligst send SVG-filen til forhandleren din og la ingeniørteamet assistere.
