4-7 Inspeksjon av optisk bane (tilgjengelig for HEXA og Beambox) – FLUX Help Center

Anbefalt frekvens / timing

1. Den første gangen er utpakking etter langdistansetransport.
2. Etter utskifting av laserrøret.
3. For regelmessig vedlikehold anbefales det å sjekke en gang i måneden.
4. Har problemer med kutting eller gravering.

Merk:

Den optiske banen vil endres på grunn av transport og vibrasjoner under arbeid, så regelmessig inspeksjon er nødvendig for å sikre riktig laseroptisk bane slik at maskinen kan gravere jevnt og kutte normalt.
Denne siden gjelder også for Beambox-serien.

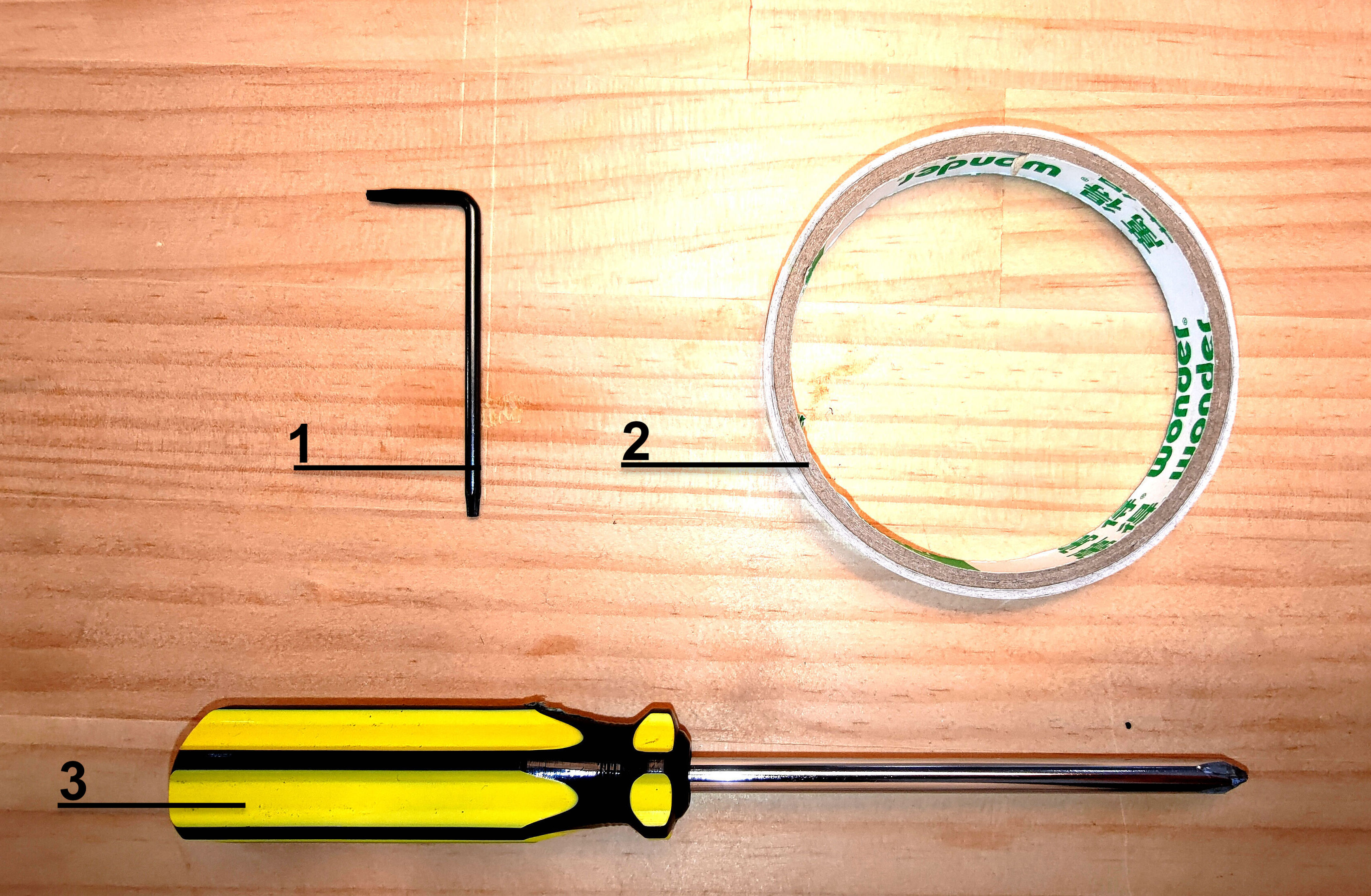

Trinn 1 - Verktøyklargjøring

1｜Torx skrutrekker (For Hexa)
2｜Dobbeltsidig tape
3｜Phillips skrutrekker (For Beambox)

Trinn 2 - Lær hvordan du lager en puls

A. Slå på maskinen.
B. Lukk lokket.
C. Gå inn i vedlikeholdsmodus og vent til homing-prosessen er ferdig.
D. Finn Puls-knappen.
E. Ett trykk = en puls, to trykk = to pulser, og så videre.
⚠︎ Vennligst lag alltid pulser når dørlokket er lukket.

Trinn 3 - Åpne bakdekselet
HEXA:

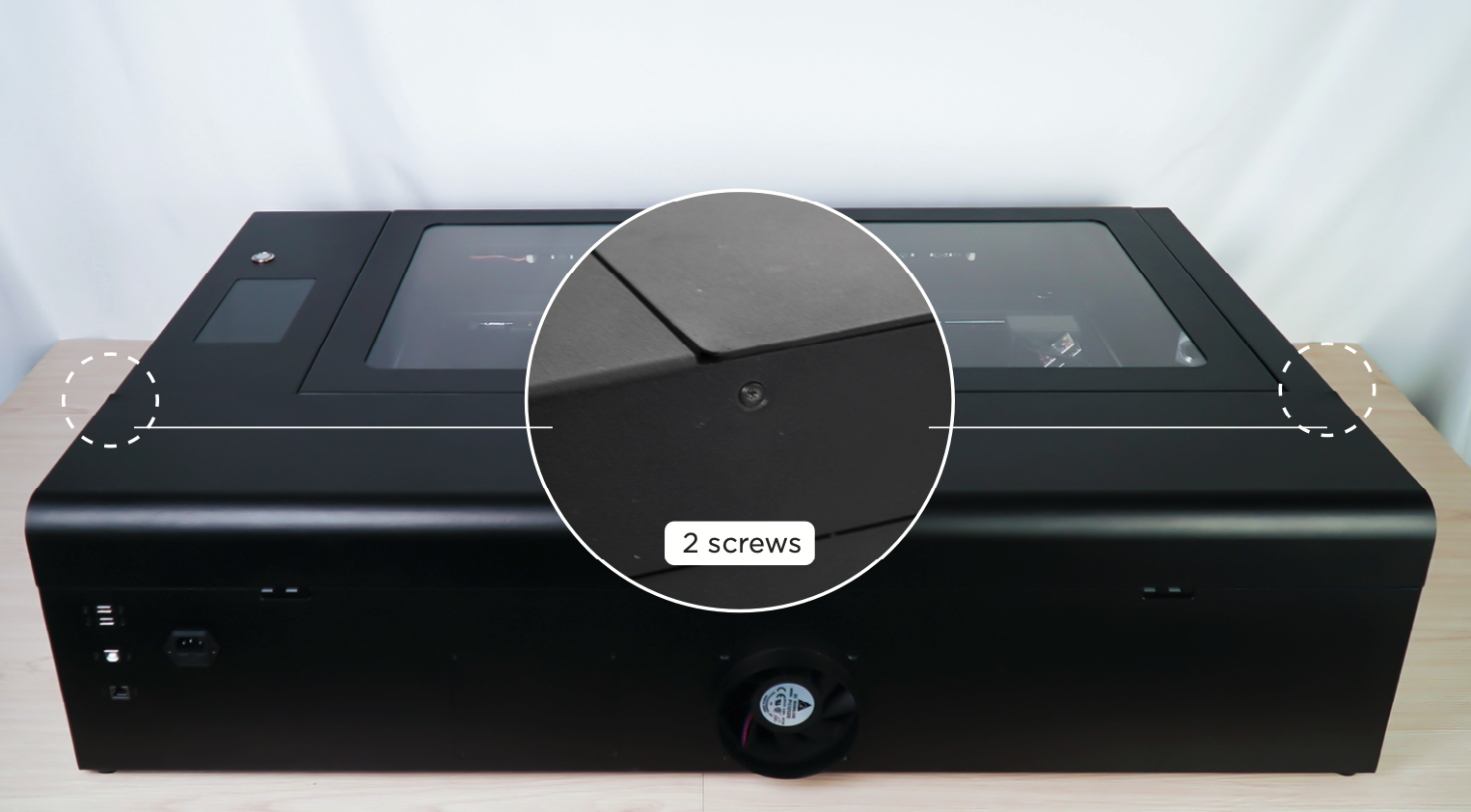

Bruk Torx-skrutrekkeren til å skru ut disse to skruene på sidene av maskinen, og bakdekselet kan åpnes etterpå.


Beambox:

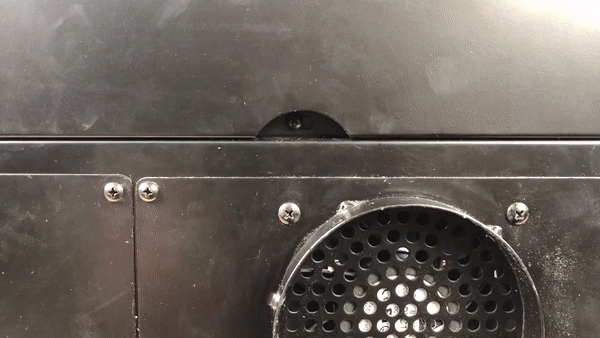

Bruk Phillips-skrutrekkeren til å skru ut skruen over viften på baksiden av maskinen, og bakdekselet kan åpnes etterpå.


Trinn 4 - Lær plasseringene

Vennligst gjør deg kjent med plasseringene:

- Første refleksjonsspeil
- Andre refleksjonsspeil
- Tredje refleksjonsspeil
- 7 plasseringer på sengen som laserhodet vil bli flyttet til under kontrollen.

Trinn 5 - Rengjør alle speil og fokuslinser

Vennligst følg instruksjonene i lenken nedenfor for å rengjøre alle speil og linser.
- HEXA: 4-6 Rengjøring av speil og linser
- Beambox: 5-4 Rengjøring av speil og linser

Trinn 6 - Kontroller laserprikken på det første speilet

Dette trinnet er for å sjekke om laserrøret og maskinen er i god stand.

Trinn oversikt:

Trinn 6-1 - Sette på tape og lage pulser
Sett et tosidig tape med to lag på det 1. speilet, lukk bakdekselet, og lag fem pulser.

Trinn 6-2 - Sjekk foe formen på prikken på tapen

Det er bra om formen er så rund som mulig, og det første stykket dobbeltsidig tape foran bør være gjennombrent.

Godt eksempel


Dårlige eksempler:

Trinn 6-3 - Samle tapen fra det første speilet

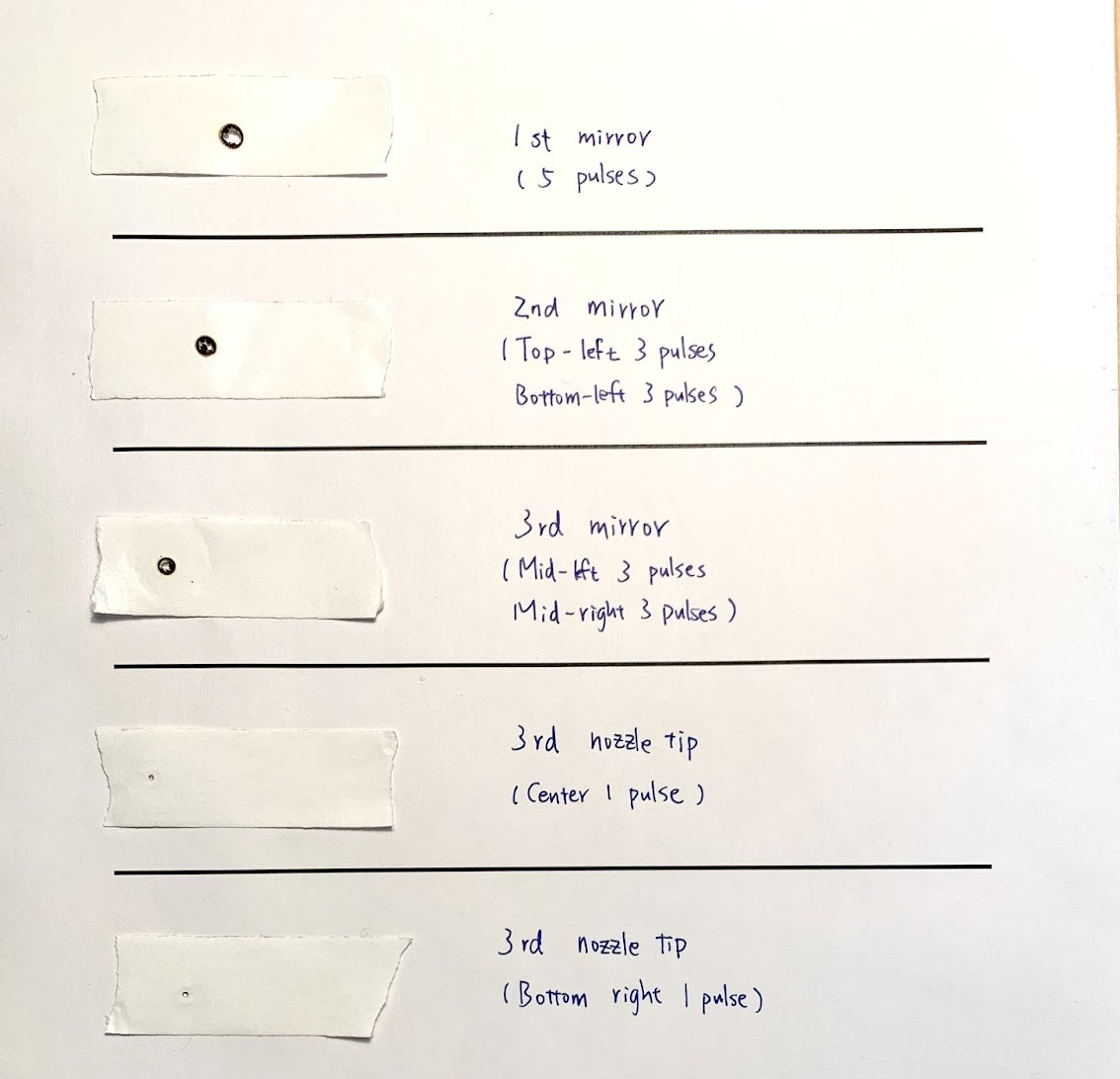

Legg det første speilbåndet på et papir. Skriv ned posisjonen og antall pulser som på bildet nedenfor.

Trinn 6-4 - Feilsøking og rapportering

Hvis prikken din ikke er rund, ikke sterk, eller ligner de dårlige eksemplene ovenfor, øk effekthastigheten til x2.0 og se om det forbedrer seg:

Hvis prikken blir sterkere, indikerer det at laserrøret kan ha blitt svekket. Du kan fortsatt fullføre prosessen med økt effektrate, eller du kan kontakte din lokale forhandler og si at røret kan ha blitt svekket.
Hvis prikken ikke blir sterkere eller den fortsatt har en merkelig form, kontakt din lokale forhandler for ytterligere hjelp.
(Vennligst del bildet av pulseresultatet ditt på det 1. speilet med forhandleren din.)

Trinn 7 - Kontroller banen fra det første til det andre speilet

Dette trinnet er for å sjekke om banen er justert fra det 1. speilet til det 2. speilet.
Trinn oversikt:

Trinn 7-1 - Lag den første prikken for øvre venstre posisjon

Plasser et tolagstape på det 2. speilet og flytt hodet til øverste venstre hjørne.
Lag tre pulser for å lage den første prikken.

Trinn 7-2 - Lag den andre prikken for nedre venstre posisjon

Behold det samme tapen på det 2. speilet og flytt hodet til nederste venstre hjørne.
Lag 3 pulser for å lage den andre prikken.

Hvis det ikke er noen prikk i nederste venstre posisjon, indikerer det at banen er dramatisk feiljustert.
Vennligst se lenken for å justere den optiske banen på nytt. [4-8 Justering av optisk bane]

Trinn 7-3 - Sjekk om den første og den andre prikken overlapper

Hvis prikkene dine overlapper perfekt, som på bildet nedenfor, indikerer det at banen er riktig justert.

Hvis de ikke overlapper, som i de dårlige eksemplene nedenfor, indikerer det at fra det 1. speilet til det 2. speilet er den optiske banen feiljustert, og det 1. speilet må justeres.
Vennligst se lenken for å justere den optiske banen på nytt. [4-8 Justering av optisk bane]

Godt eksempel:


Dårlig eksempel:

Trinn 7-4 - Samle tapen fra det andre speilet
Sett 2. speil tape på papiret. Skriv ned posisjonen og antall pulser som på bildet nedenfor.

Trinn 8 - Kontroller banen fra det andre til det tredje speilet
Dette trinnet er for å sjekke om banen er justert fra 2. speil til 3. speil.
Trinn oversikt:

Trinn 8-1 - Lag den første prikken for midtre venstre posisjon

Plasser en tolags tape på 3. speil og flytt hodet til midtre venstre posisjon.
Lag 3 pulser for å lage den første prikken.


Trinn 8-2 - Lag den andre prikken for midtre høyre posisjon

Behold samme tape på 3. speil og flytt hodet til midtre høyre posisjon.
Lag 3 pulser for å lage det andre punktet.


Trinn 8-3 - Sjekk om det første og det andre punktet overlapper

Hvis prikkene dine overlapper perfekt, som på bildet nedenfor, indikerer det at banen er riktig justert.
Du kan gå til Trinn 8-5.

Hvis de ikke overlapper, indikerer det at fra 2. speil til 3. speil er den optiske banen feiljustert, og 2. speil må justeres.
Vennligst se lenken for å justere den optiske banen på nytt. [4-8 Justering av optisk bane]

Godt eksempel:

Dårlige eksempler:

Trinn 8-4 - Samle tapen fra det tredje speilet
Fjern tapen fra 3. speil og legg den på papiret.
Skriv ned posisjonen og antall pulser som på bildet nedenfor.

Trinn 9 - Kontroller banen fra det tredje speilet til dysetuppen
Det vil være to steder å sjekke.

Det første er midten av sengen - Trinn oversikt:

Det andre er nederst til høyre hjørne av sengen - Trinn oversikt:

Trinn 9-1 - Sjekk Z-aksebanen i midten av sengen

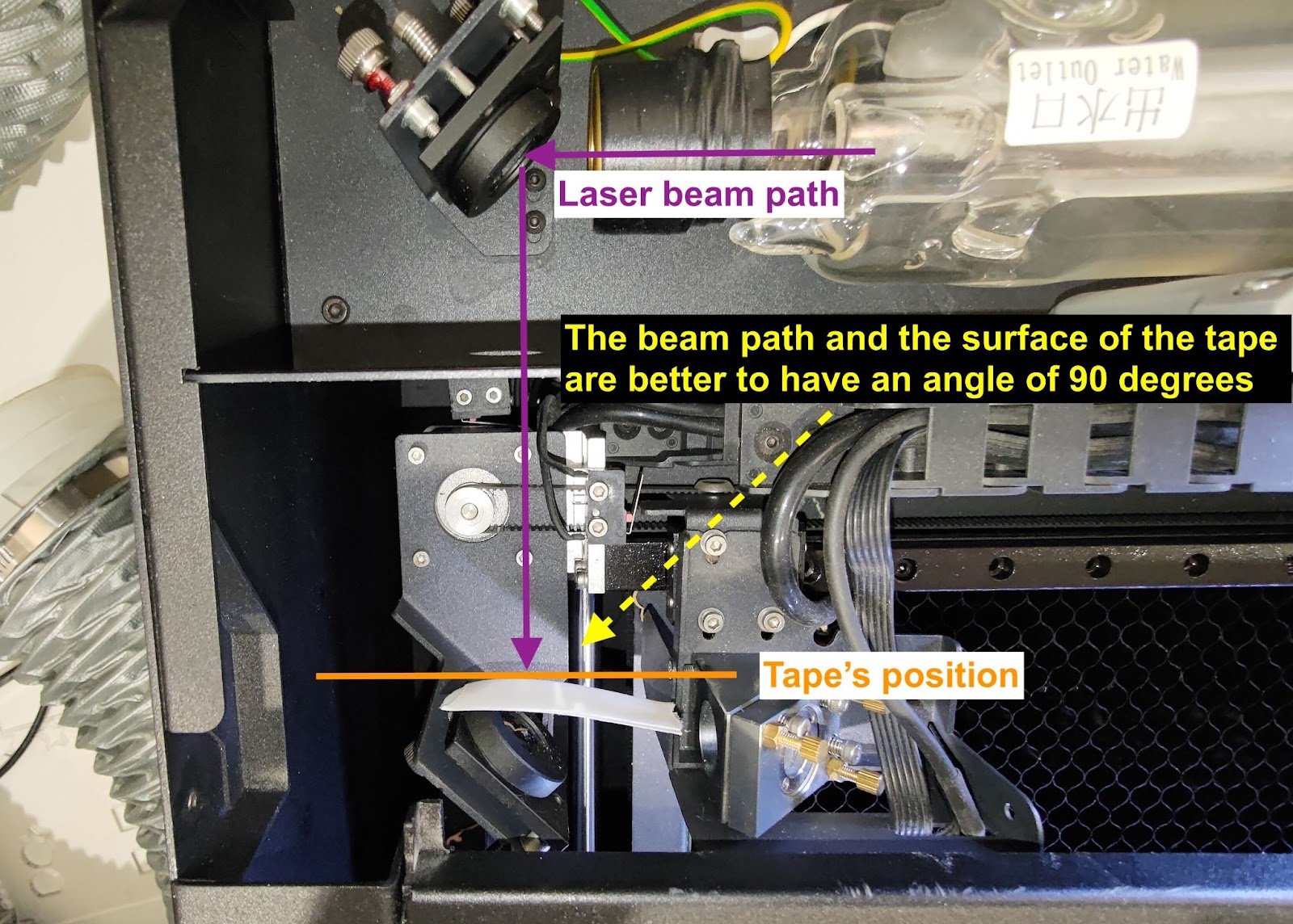

Plasser en enkeltlags tape på dysespissen og flytt laserhodet til midten av sengen, deretter lag en puls.

Fjern tapen og sjekk om prikken er rund.
Godt eksempel:

Dårlige eksempler:

Hvis prikken din ikke er rund, se link for å justere den optiske banen fra det tredje speilet til sengen (Z-aksen), som ikke er vertikal nok.

Hvis du ikke finner noen prikker på tapen, vennligst se instruksjoner for avansert justering.

Trinn 9-2 - Samle tapen fra midten av dysetuppen

Legg tapen på papiret.
Skriv ned posisjonen og antall pulser som på bildet nedenfor.

Trinn 9-3 - Sjekk Z-aksebanen i nederste høyre hjørne av sengen
Plasser ett lag med tape på dysetuppen, flytt laserhodet til nederste høyre hjørne av arbeidsområdet, og lag en puls.

Fjern tapen og sjekk om prikken er rund.
(Hjørneprikken er normalt mindre enn midtprikken. Vennligst se eksemplene nedenfor.)
Godt eksempel:

Akseptable eksempler:

Dårlige eksempler:

- Hvis prikken din ikke er rund, se lenken nedenfor for å justere den optiske banen fra det tredje speilet til sengen (Z-aksen), som ikke er vertikal nok.
[4-8 Justering av optisk bane]

Trinn 9-4 - Samle tapen fra nederste høyre dysetupp
Legg tapen på papiret.
Skriv ned posisjonen og antall pulser som på bildet nedenfor.

Trinn 10 - Rapportering (valgfritt)

Den innsamlede tapen kan deles med din lokale forhandler hvis du har problemer med maskinen din.
Den optiske banen er en nøkkel som vil påvirke resultatet av gravering og kutting.

Vennligst ta et bilde av de innsamlede tapene og et tydelig bilde av dysetippens teip som i eksemplene nedenfor:

Bilde #1:

Bilde #2:
