Anbefalt frekvens

En gang hver 1-2 uker, avhengig av bruksfrekvens og materiale

Vedlikeholdstrinn

Hvis graveringmaterialet er papir eller tre, er det mer sannsynlig at det forårsaker støv og tjæreolje som fester seg på refleksjonsspeilene. Du kan bruke bomullspinner med en liten mengde alkohol for å rengjøre og tørke til speiloverflaten er fri for flekker.

Forberedelsesartikler

Bomullspinne, 75%~99% alkohol


Det er 3 refleksjonsspeil, 1 fokuslinse og 1 lasertubutgangslinse som må rengjøres i HEXA, og deres posisjoner er vist på bildet.

⚠️ Etter rengjøring skal speil og linser ikke etterlates med vannmerker for å unngå oksidasjon, som kan påvirke lasereffekten. De bør heller ikke tørkes av for mye.

Vedlikeholdstrinn

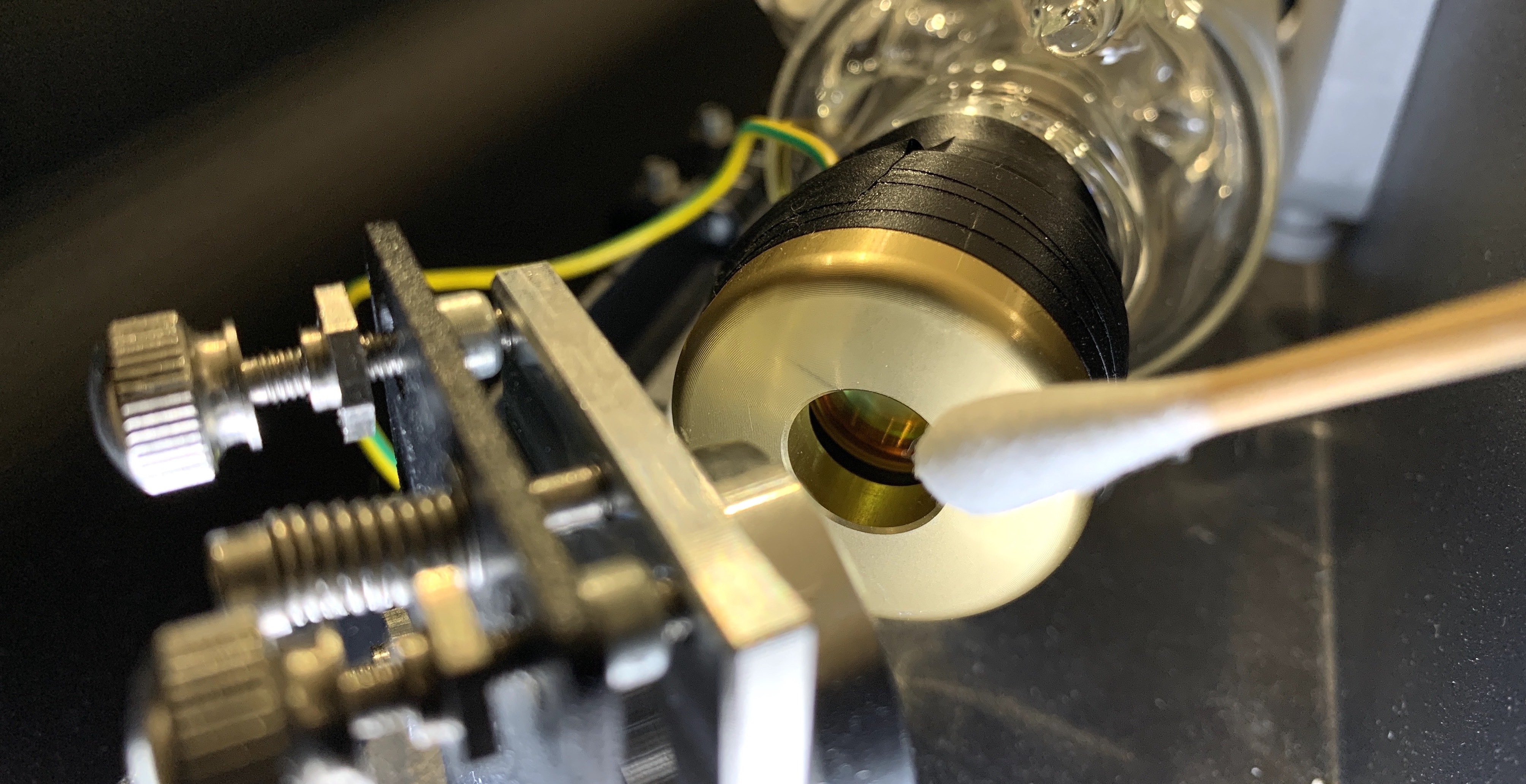

1. Rengjør lasertubutgangslinsen

Lasertubutgangslinsen er plassert på lavtrykkssiden av lasertuben (nær det første speilet). Du kan åpne bakdekselet og tørke av som vist nedenfor.

2. Rengjør det første refleksjonsspeilet

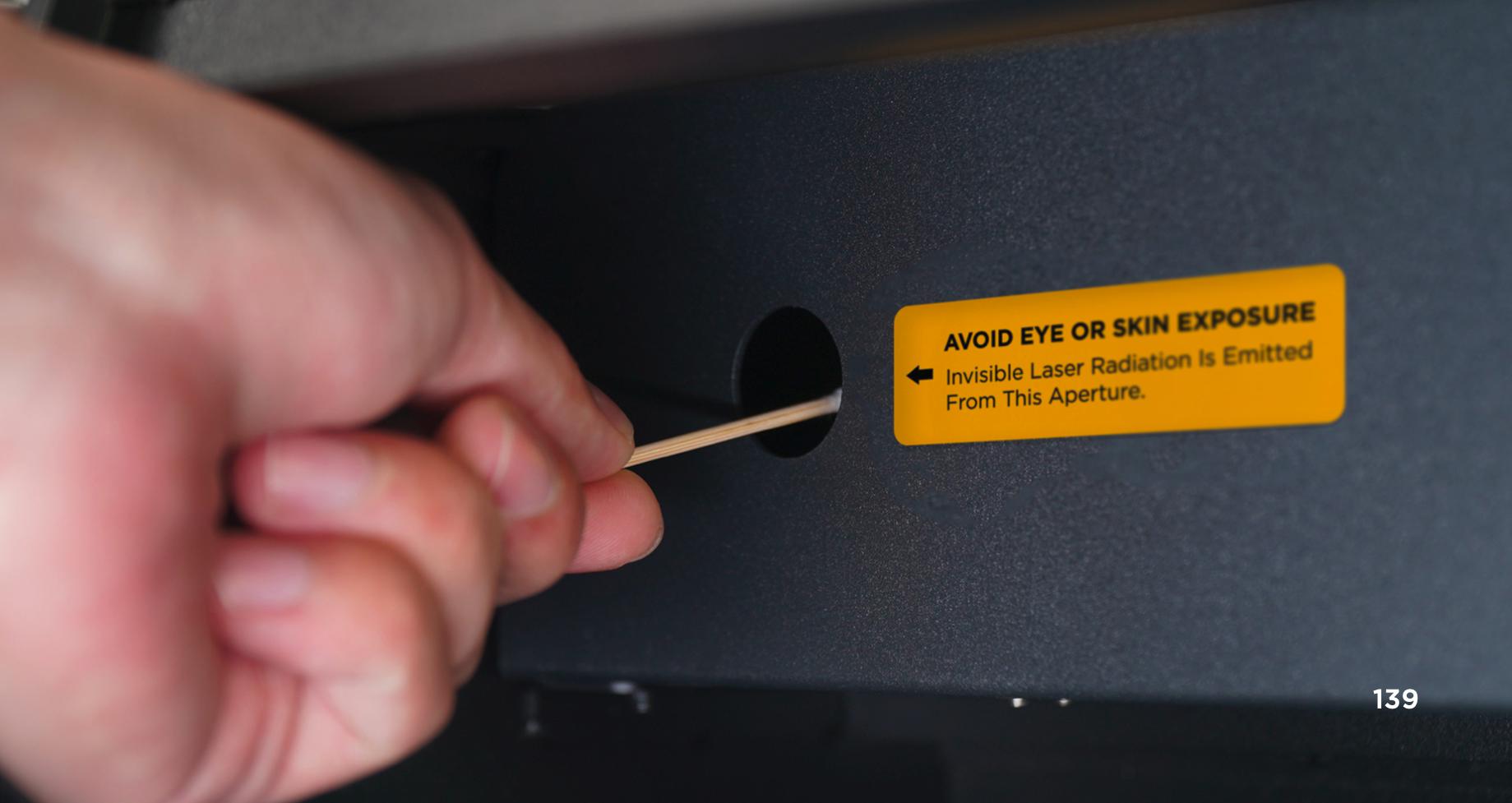

Det første refleksjonsspeilet er plassert på lavtrykkssiden av lasertuben vendt mot chassiset. Du kan åpne bakdekselet eller tørke av fra fronthullet som vist nedenfor.


3. Rengjør det andre refleksjonsspeilet

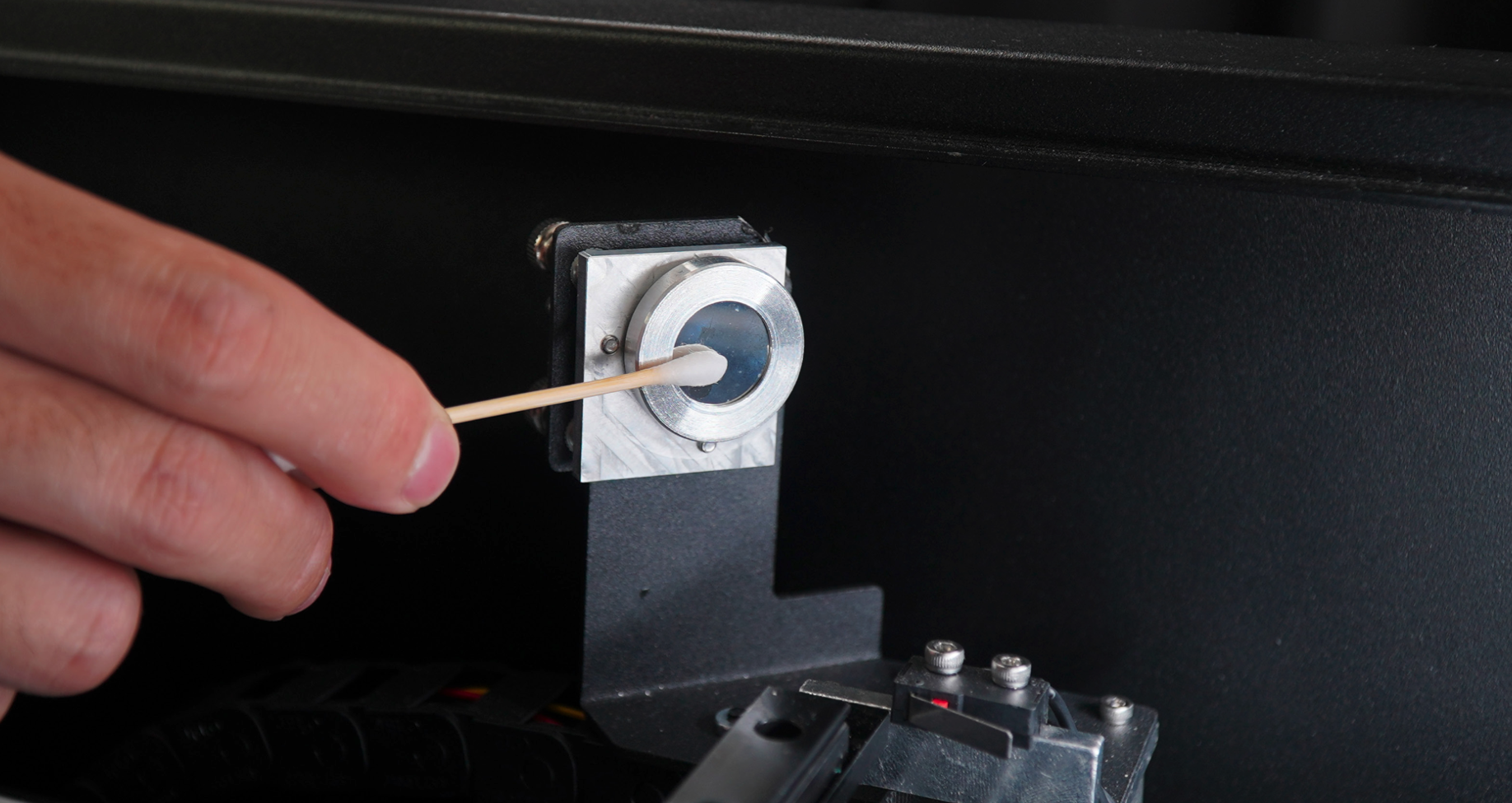

Det andre refleksjonsspeilet er plassert på venstre Y-akses føringsstang.


4. Rengjør det tredje refleksjonsspeilet

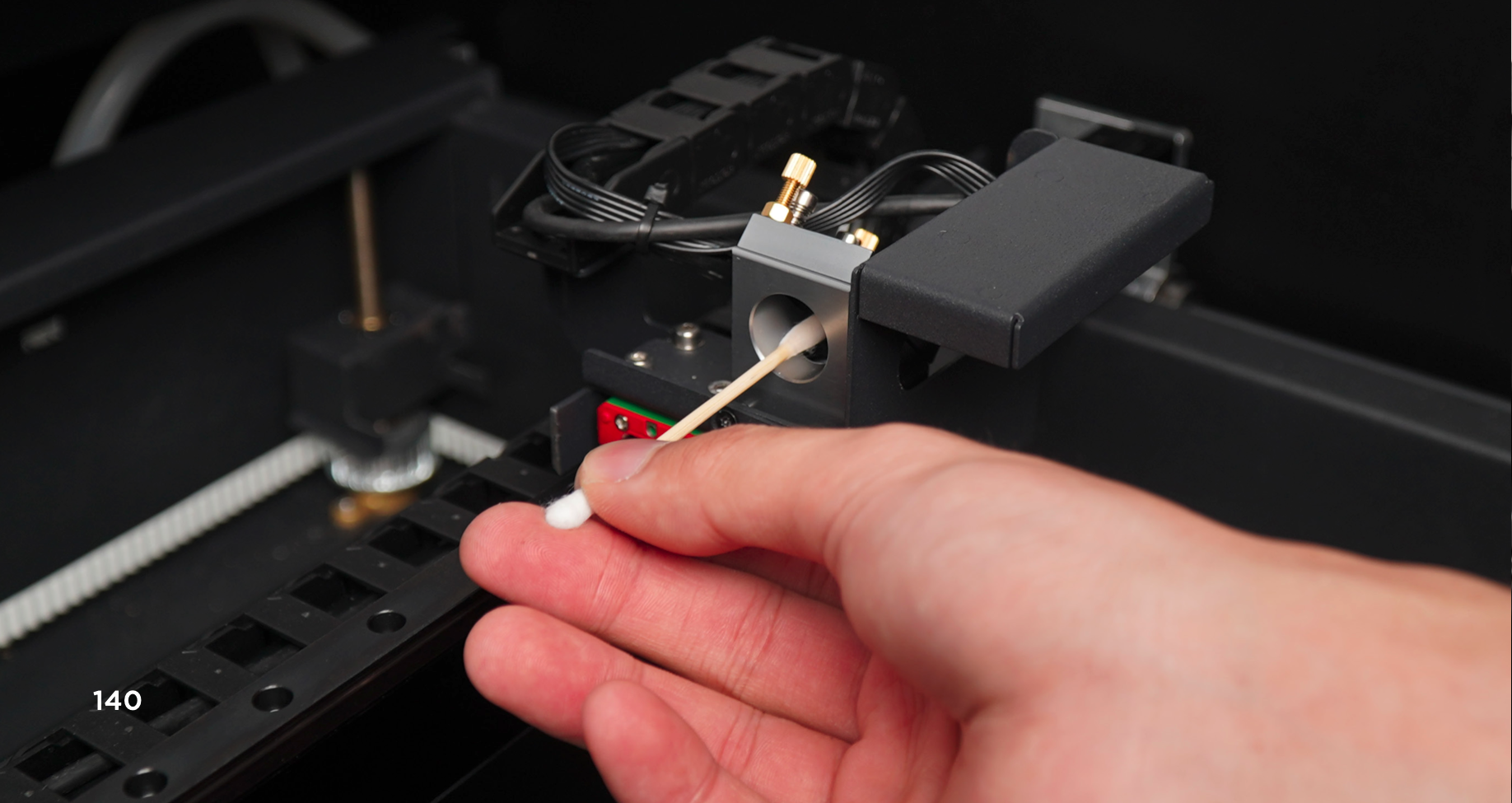

Det tredje refleksjonsspeilet er i den trekantede speilholderen som er på X-aksens lineære skinne.
(Vennligst ta ut det tredje speilet for rengjøring, hvis du har problemer med kutting eller gravering. Link)


5. Rengjør fokuslinsen

Fokuslinsen er plassert under det tredje refleksjonsspeilet inne i laserhodet.

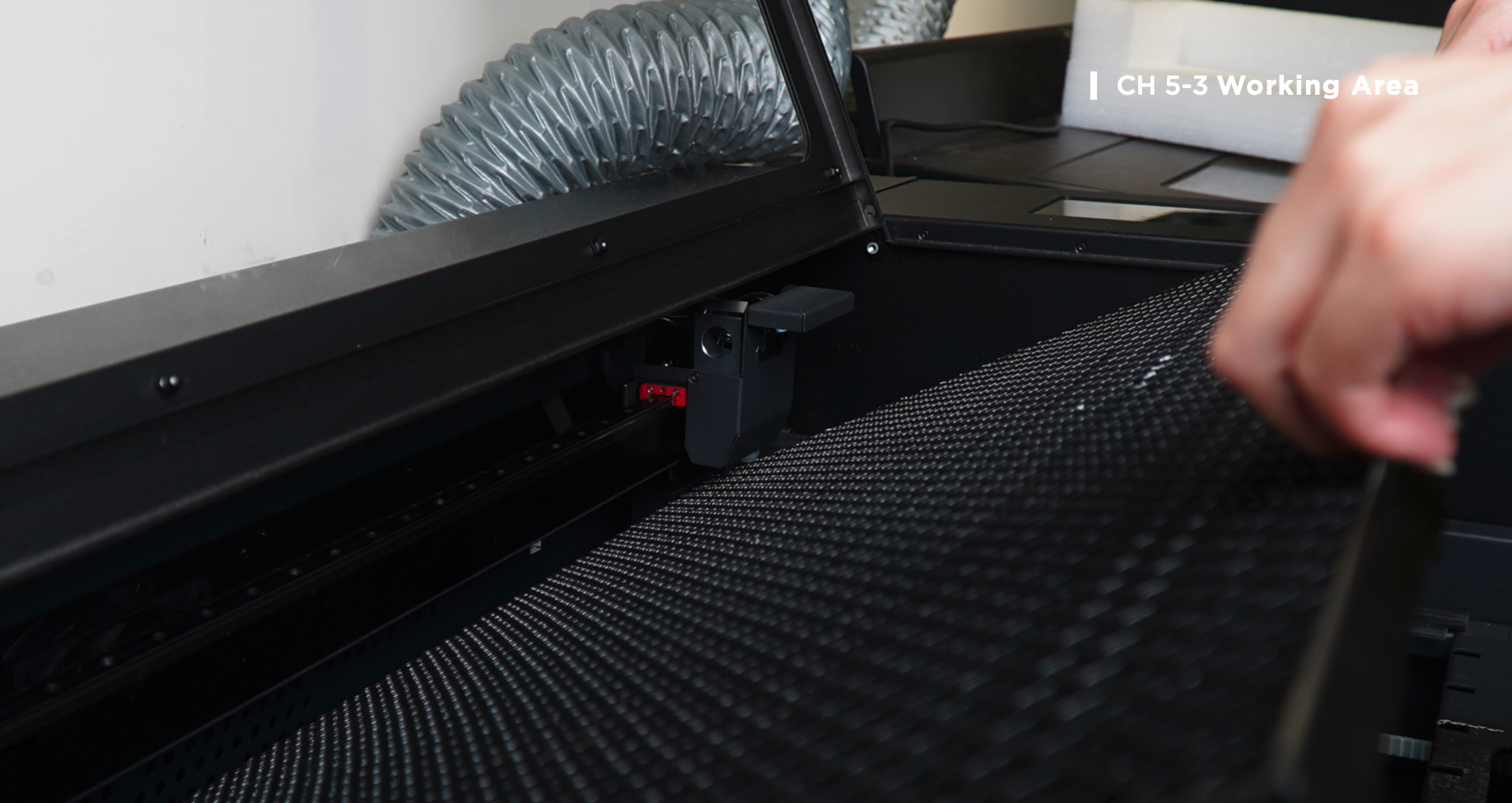

a. Fjern honeycomb-bordet

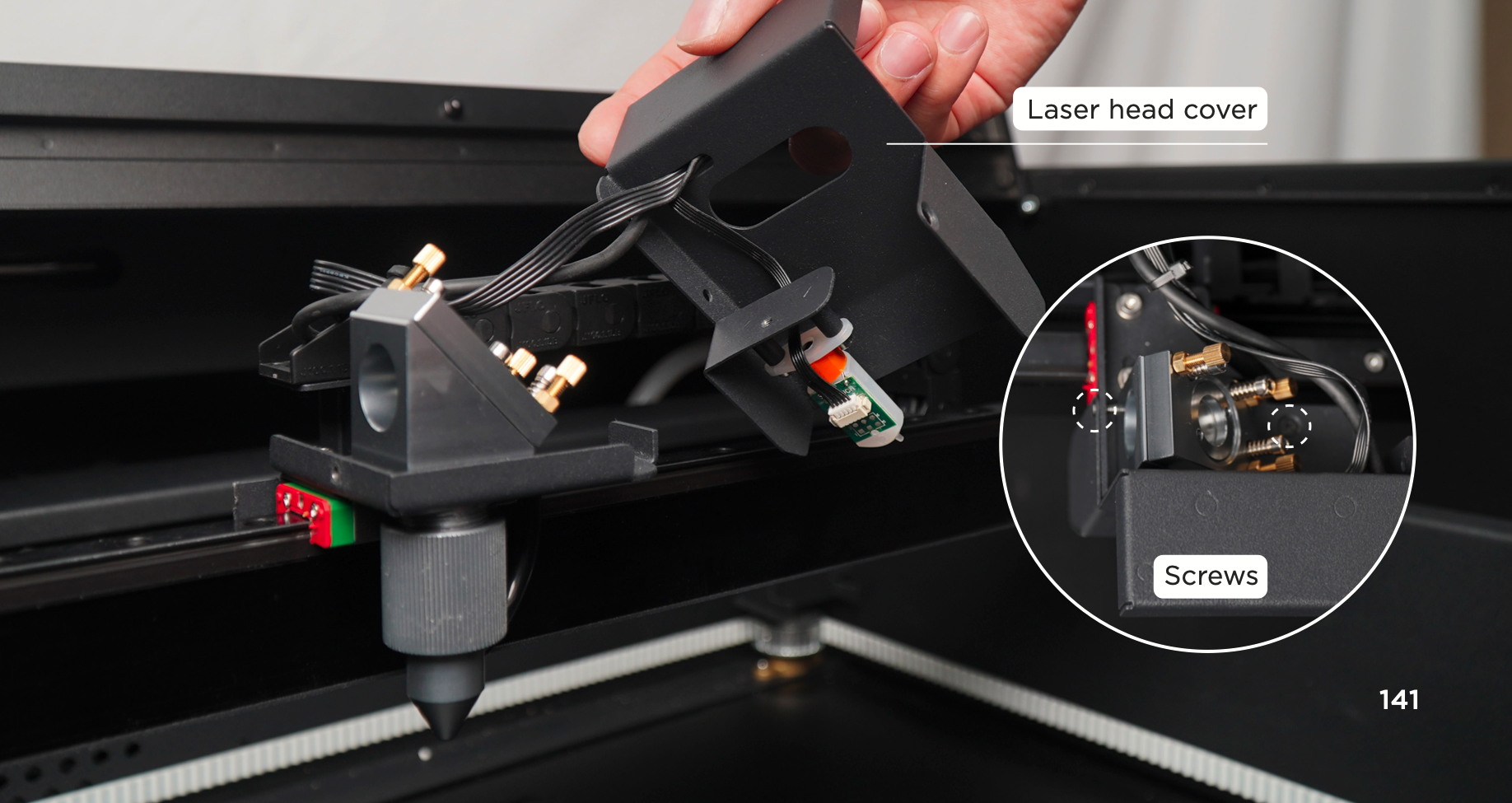

b. Løsne 2 skruer på laserhode-dekselet og flytt deretter dekselet til siden

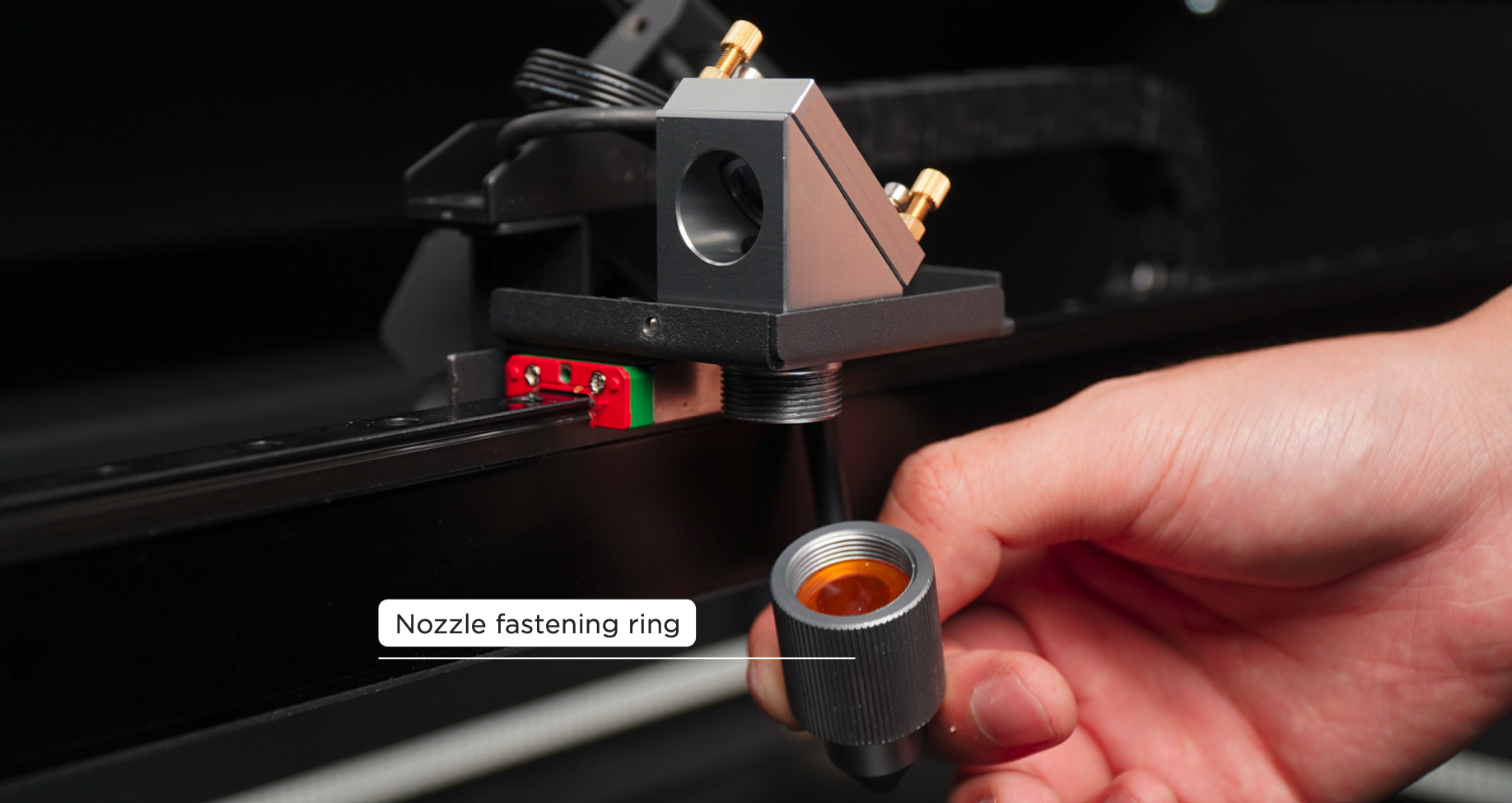

c. Skru av dyse-festringen med klokken > Fjern laserhodet, og vær forsiktig så ikke fokuslinsen faller ut

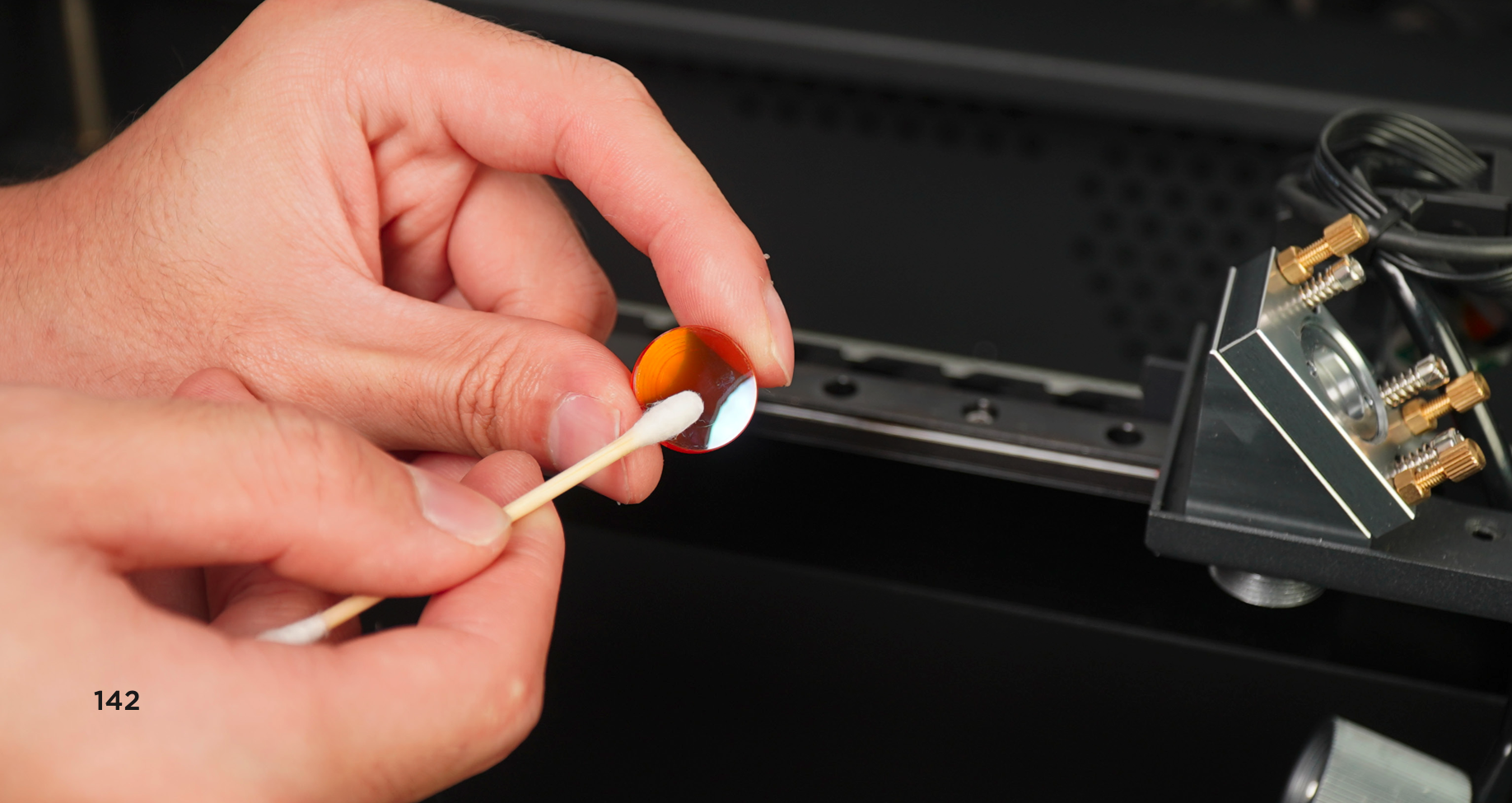

d. Ta ut fokuslinsen og rengjør den.


6. Sett fokuslinsen tilbake

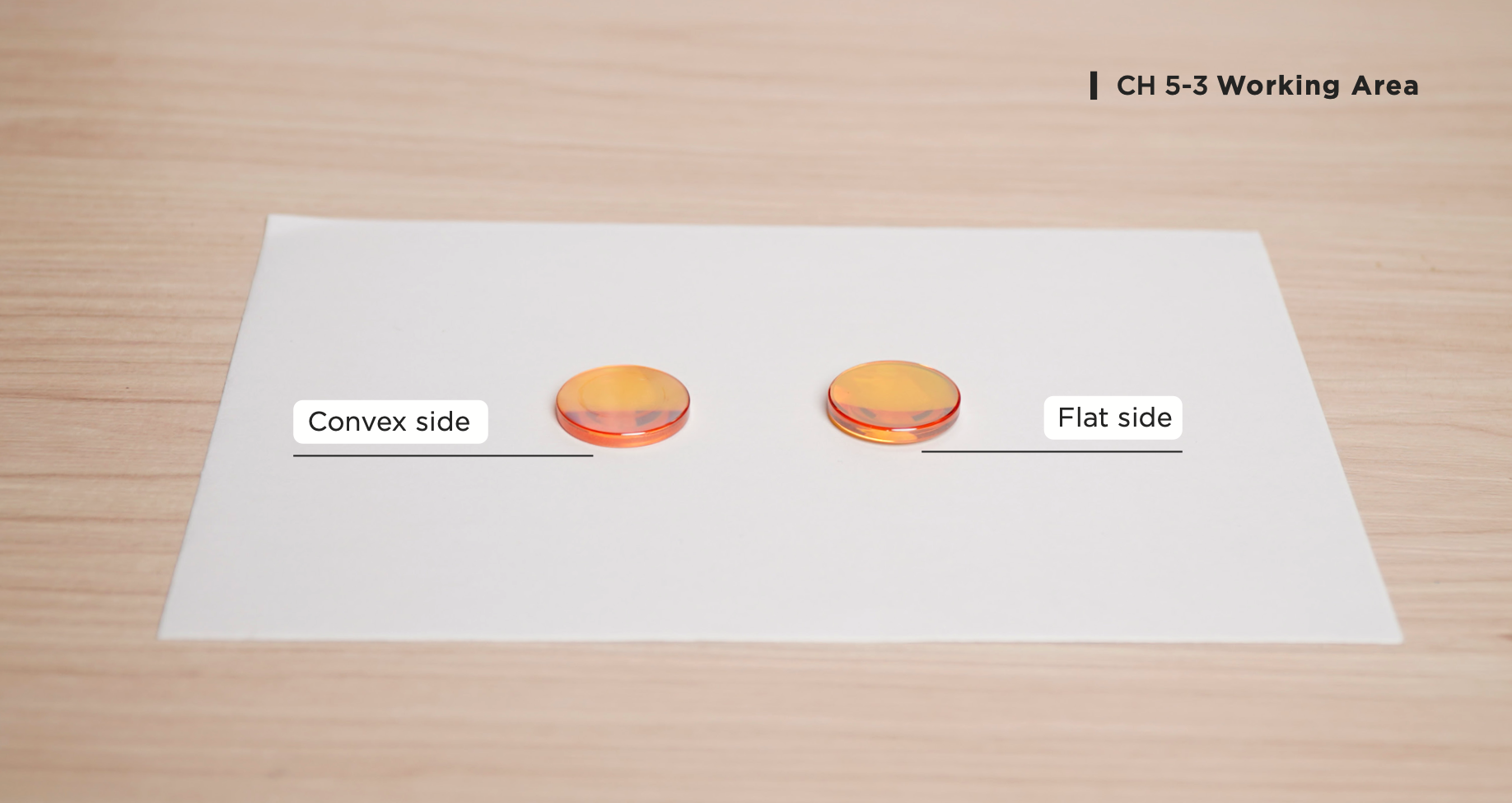

Linsen har en orientering, den konvekse siden vender opp, og den flate siden vender ned.
(Hold kanten av fokuslinsen i hånden og se mot fokuslinsen, du kan se deg selv på den konvekse siden og kan ikke se deg selv på den flate siden.)

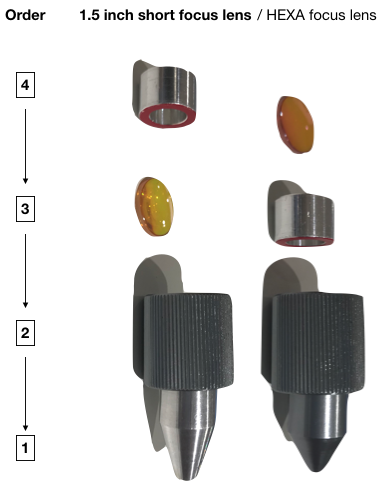

Pass på at du har riktig rekkefølge som på bildene nedenfor:

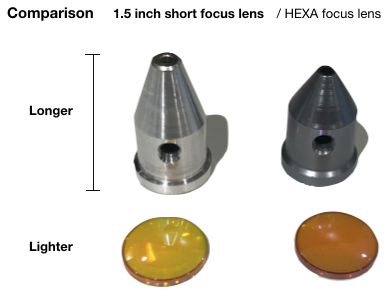

Den til venstre er 1.5" linsetilbehøret, og den til høyre er standardlinsen.


⚠️ Hvis den ikke installeres i henhold til instruksjonens retning, kan det føre til unøyaktig fokus, noe som resulterer i utydelig gravering eller manglende evne til å kutte.
