4-8 Justering av optisk bane

Anbefalt frekvens

Den optiske banen bør sjekkes hver måned og justeres på nytt om nødvendig.

Tegn på feil justert optisk bane:

1. Ikke i stand til å skjære gjennom materialene ved å bruke standard effektrate og hastighet i Beam Studio.
2. Dårlige graveringsresultater der graveringsmønstrene i et bestemt område vil være lysere eller dypere enn andre områder, eller det blir lysere eller dypere i en bestemt retning.
3. Snittet på materialet er ikke vertikalt etter skjæring.

Følg trinnene nedenfor for å sjekke den optiske banen og juster den om nødvendig:

Trinn 1 - Verktøyforberedelse

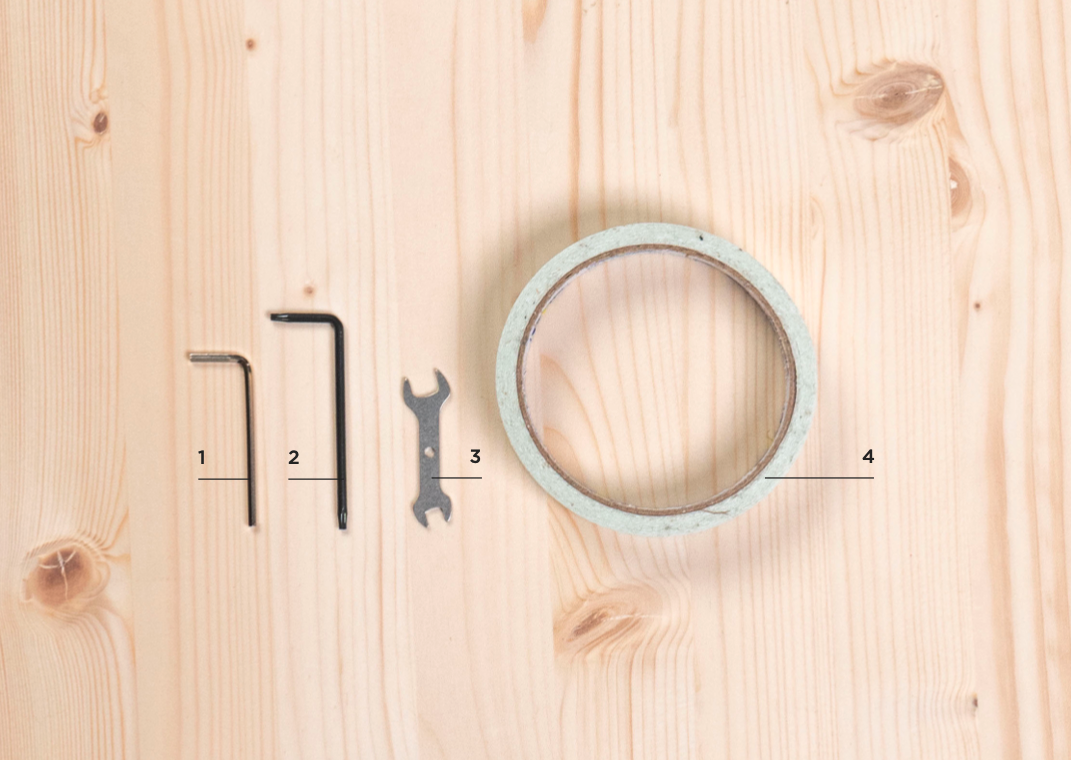

Inkludert i tilbehørsesken:
1｜2,5 mm sekskantnøkkel
2｜Torx-skrutrekker
3｜Dobbelthodet skiftenøkkel
4｜Dobbeltsidig tape

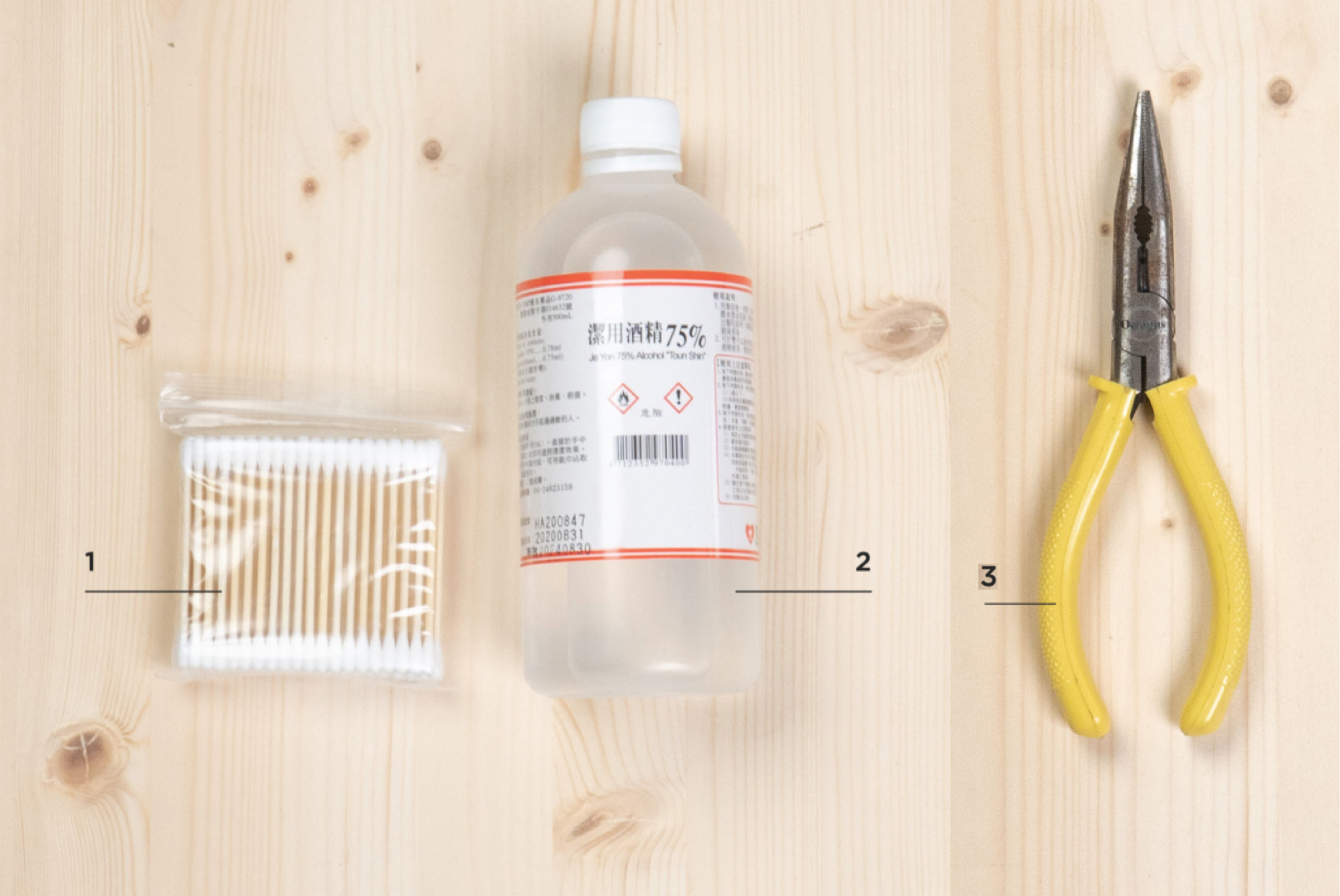

Forbered selv:
1｜Bomullspinner
2｜Desinfiserende spray / Alkoholspray
3｜Tang

---



Trinn 2 - Lær å lage en puls

A. Slå på maskinen.
B. Lukk lokket.
C. Gå inn i vedlikeholdsmodus og vent til homing-prosessen er fullført.
D. Finn Puls-knappen.
E. Ett trykk = en puls, to trykk = to pulser, og så videre.
#Vennligst alltid lag pulser når dørlokket er lukket.

---



Trinn 3 - Åpne bakdekselet på HEXA

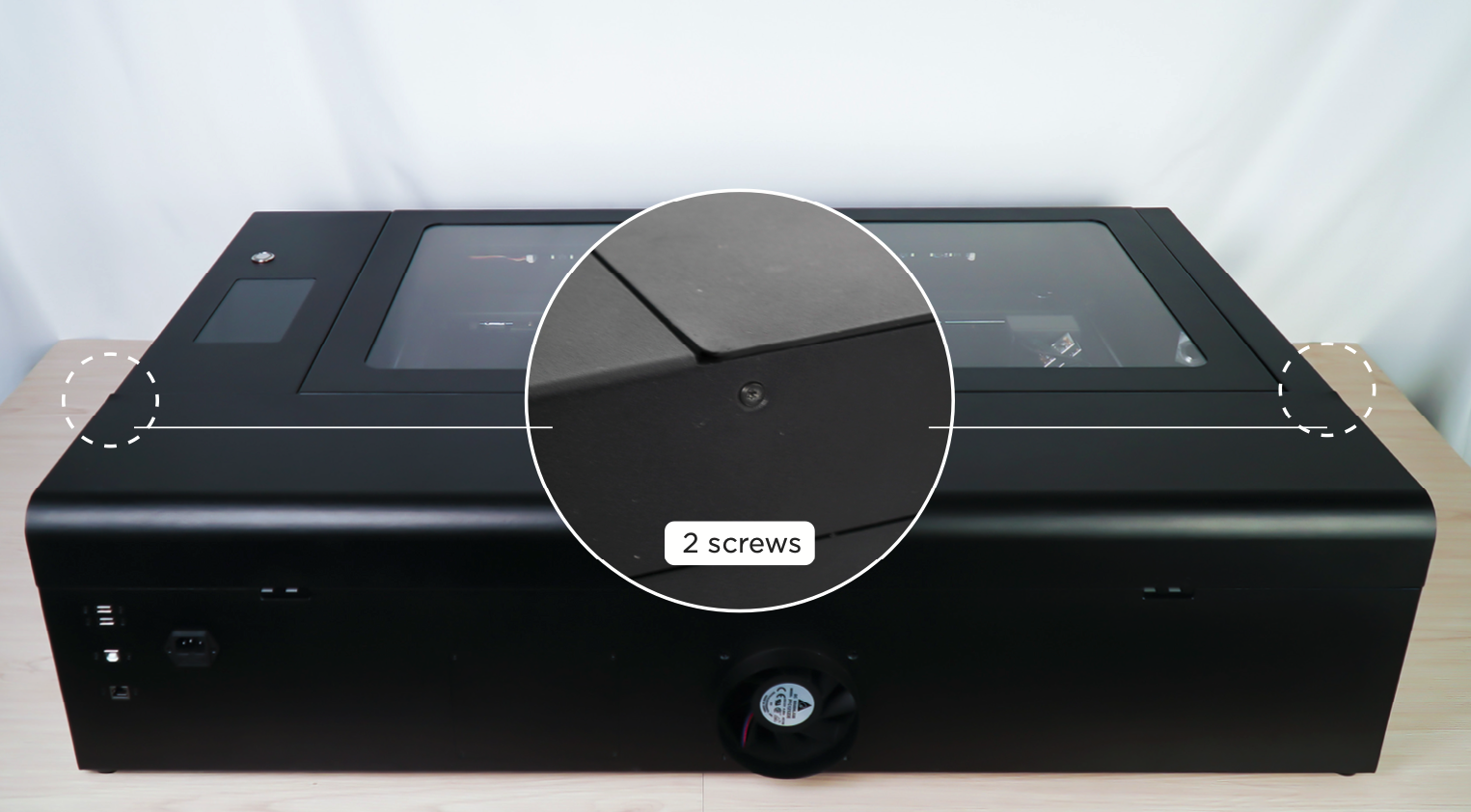

Bruk Torx-skrutrekkeren til å skru ut disse to skruene på sidene av maskinen, og bakdekselet kan åpnes etterpå.

---

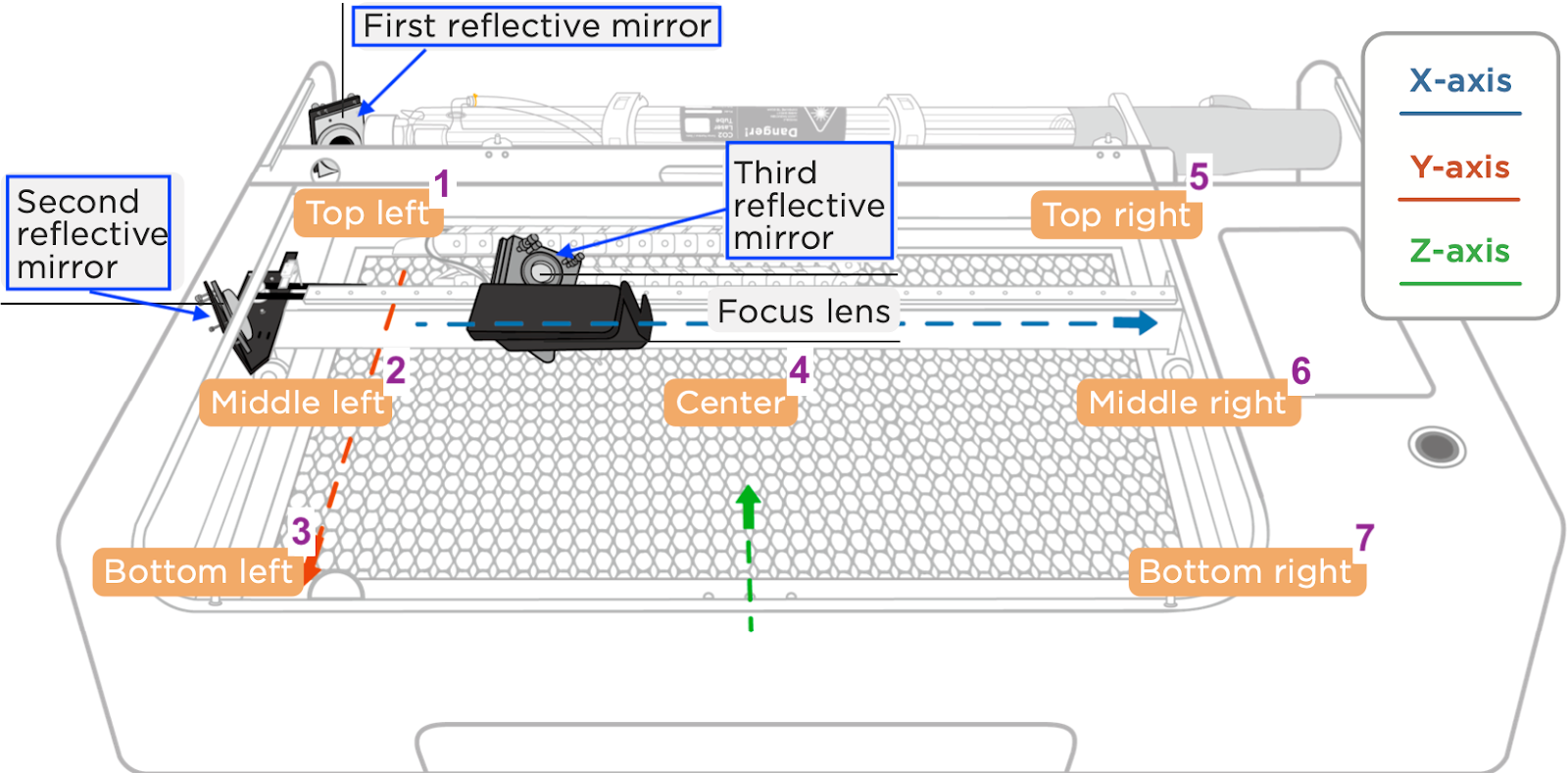

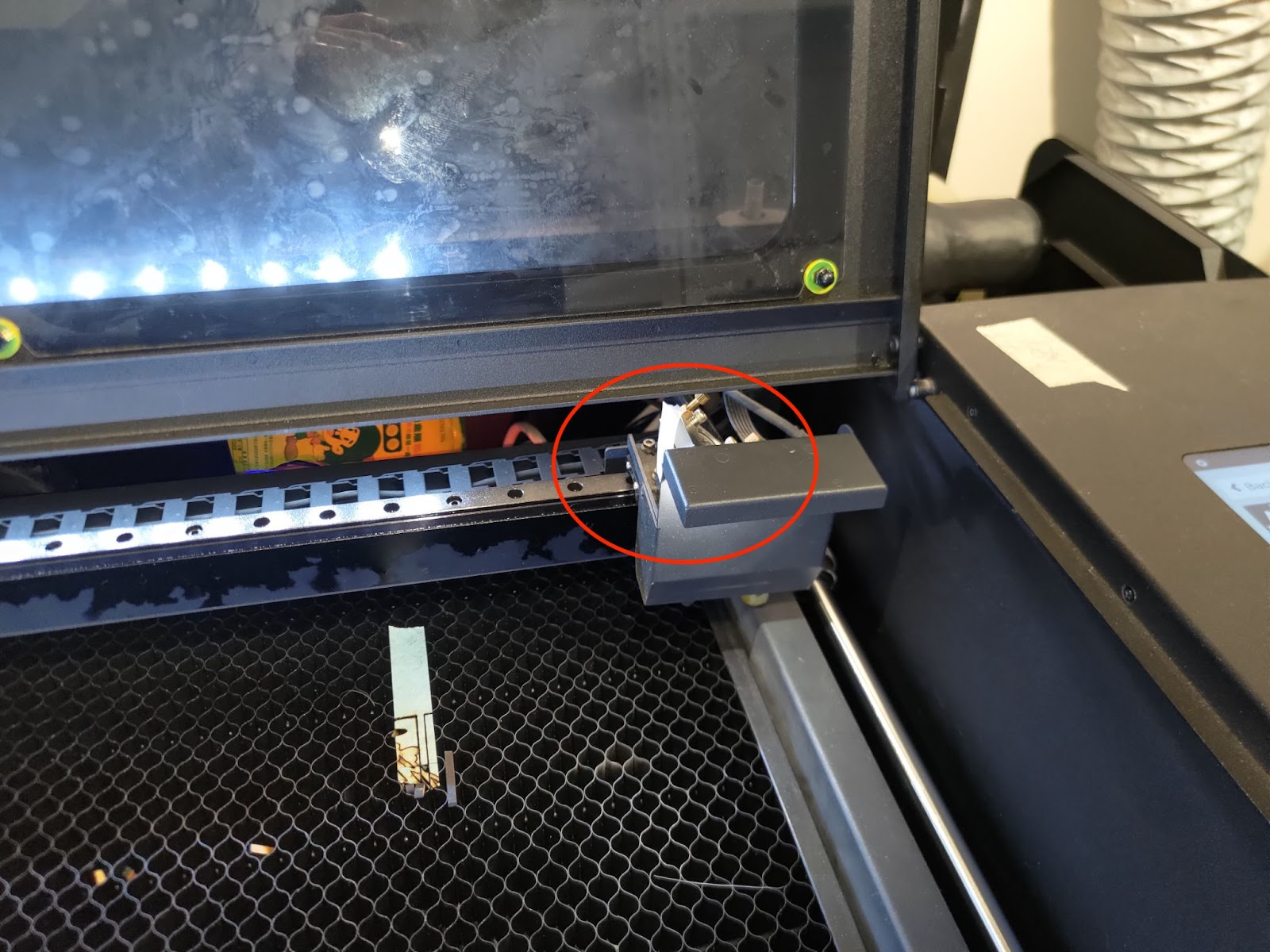

Trinn 4 - Lær plasseringene

Vennligst gjør deg kjent med plasseringene:

- Første refleksjonsspeil
- Andre refleksjonsspeil
- Tredje refleksjonsspeil
- 7 plasseringer på sengen som laserhodet vil bli flyttet til under kontrollen.

---



Trinn 5 - Rengjør alle speil og fokuslinser

Vennligst følg instruksjonene i lenken nedenfor for å rengjøre alle speil og linser.
4-6 Speil- og linserengjøring

---



Trinn 6 - Kontroller laserpunktet på det første speilet

Dette trinnet er for å sjekke om laserrøret og maskinen er i god stand.

Trinn oversikt:

---

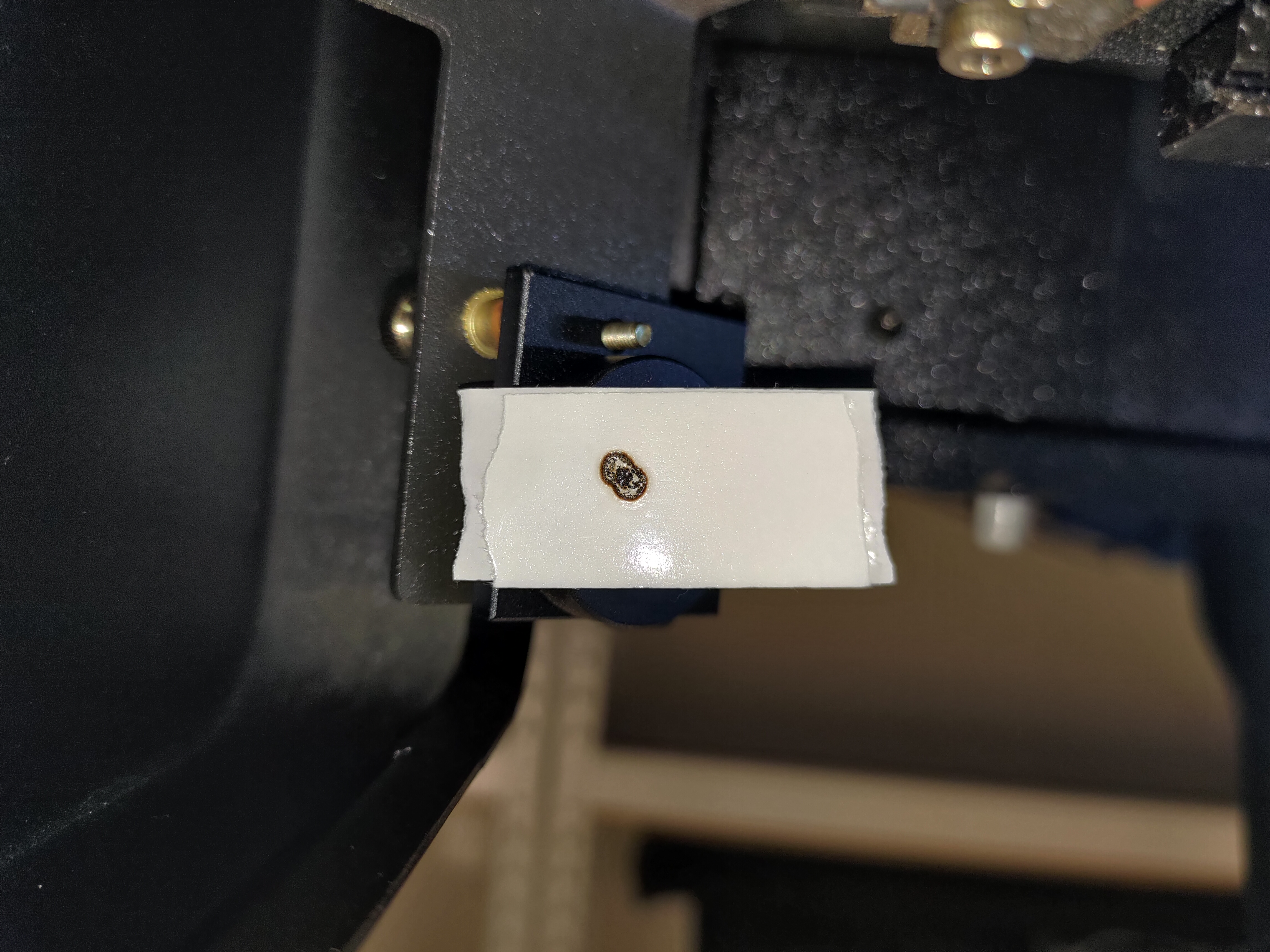

Trinn 6-1 - Påfør tape og lag pulser

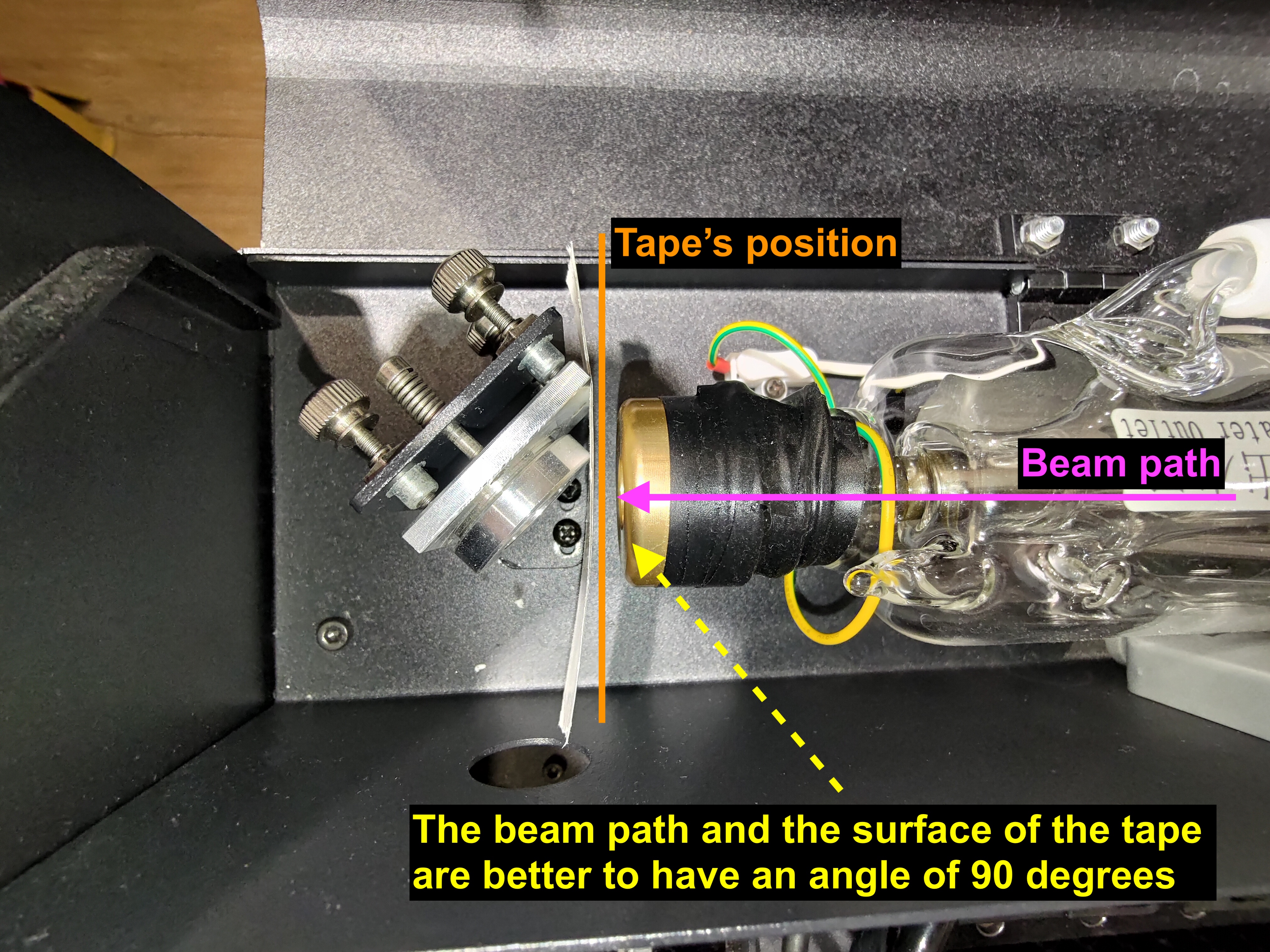

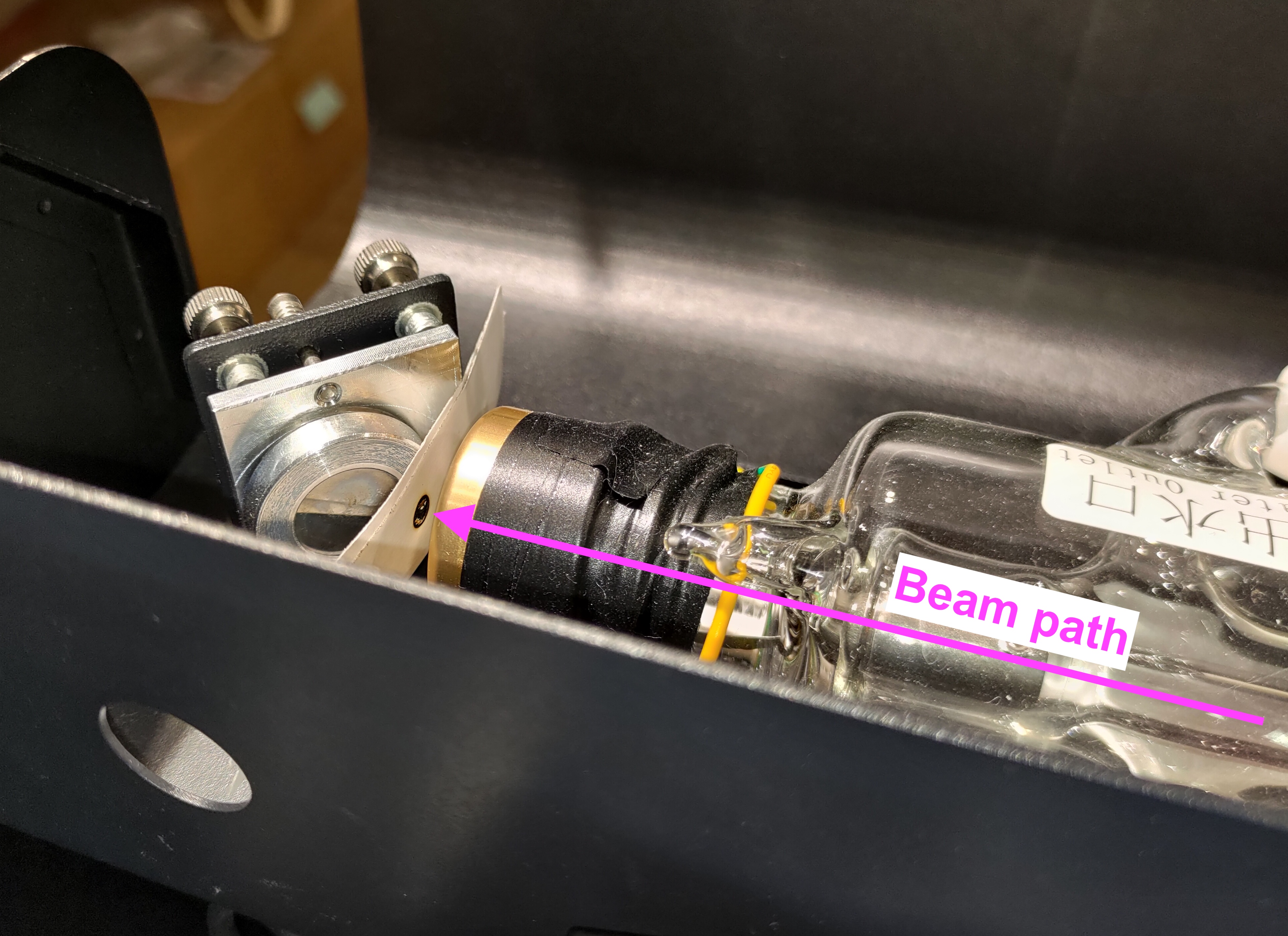

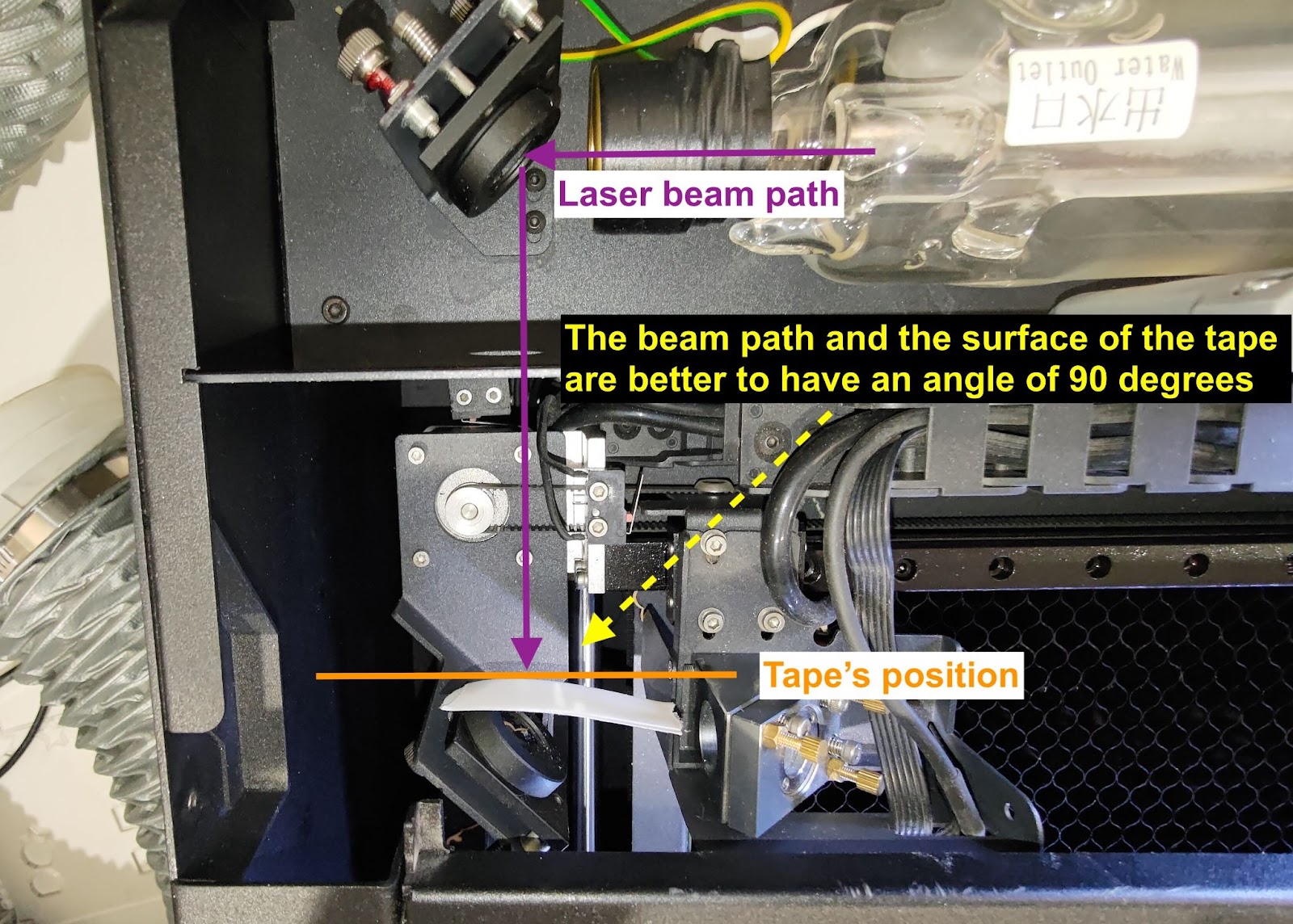

Sett et tolagstape med dobbeltsidig tape på det første speilet, lukk bakdekselet, og lag fem pulser.

---



Trinn 6-2 - SjekkFormen på punktet på tapen

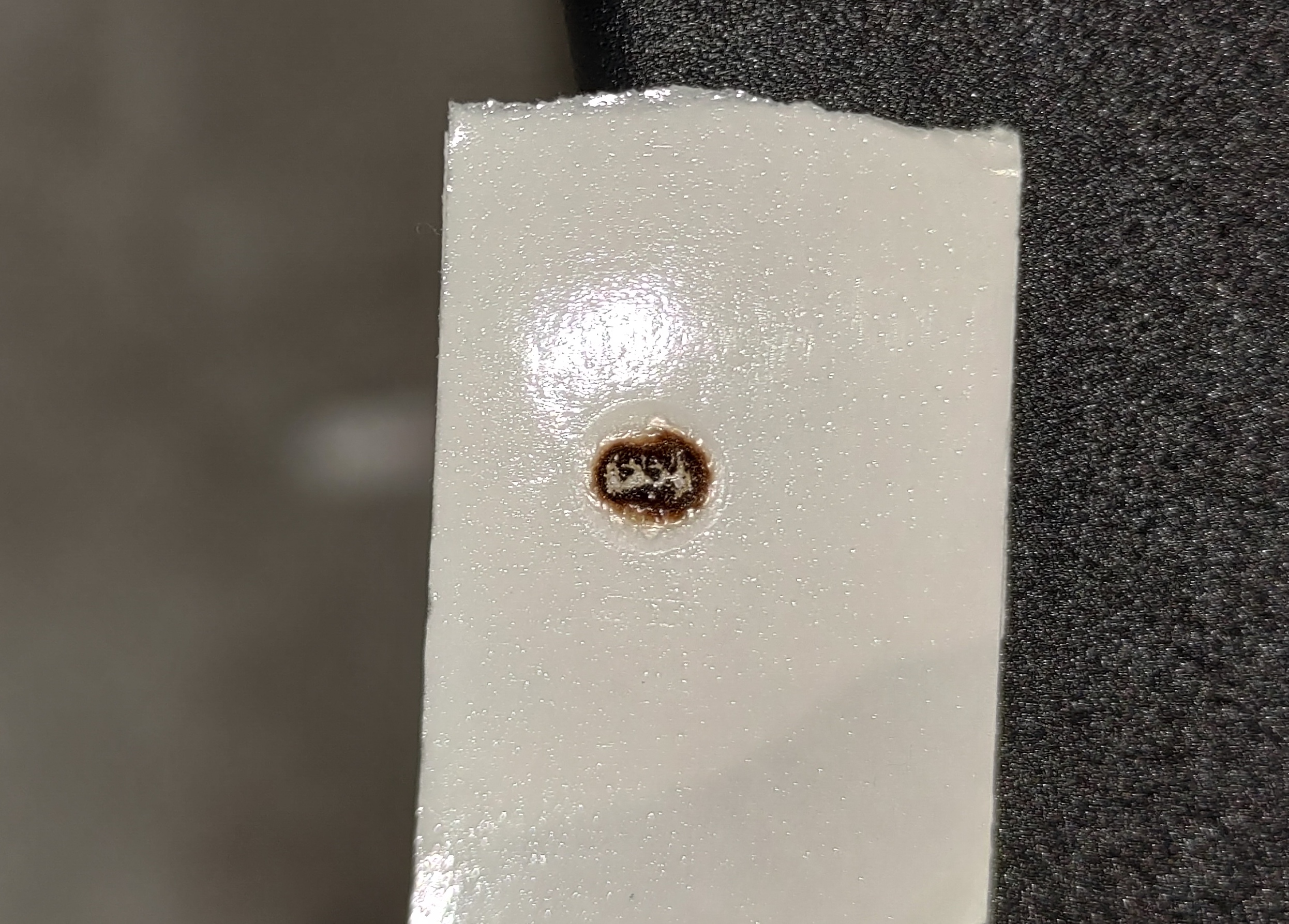

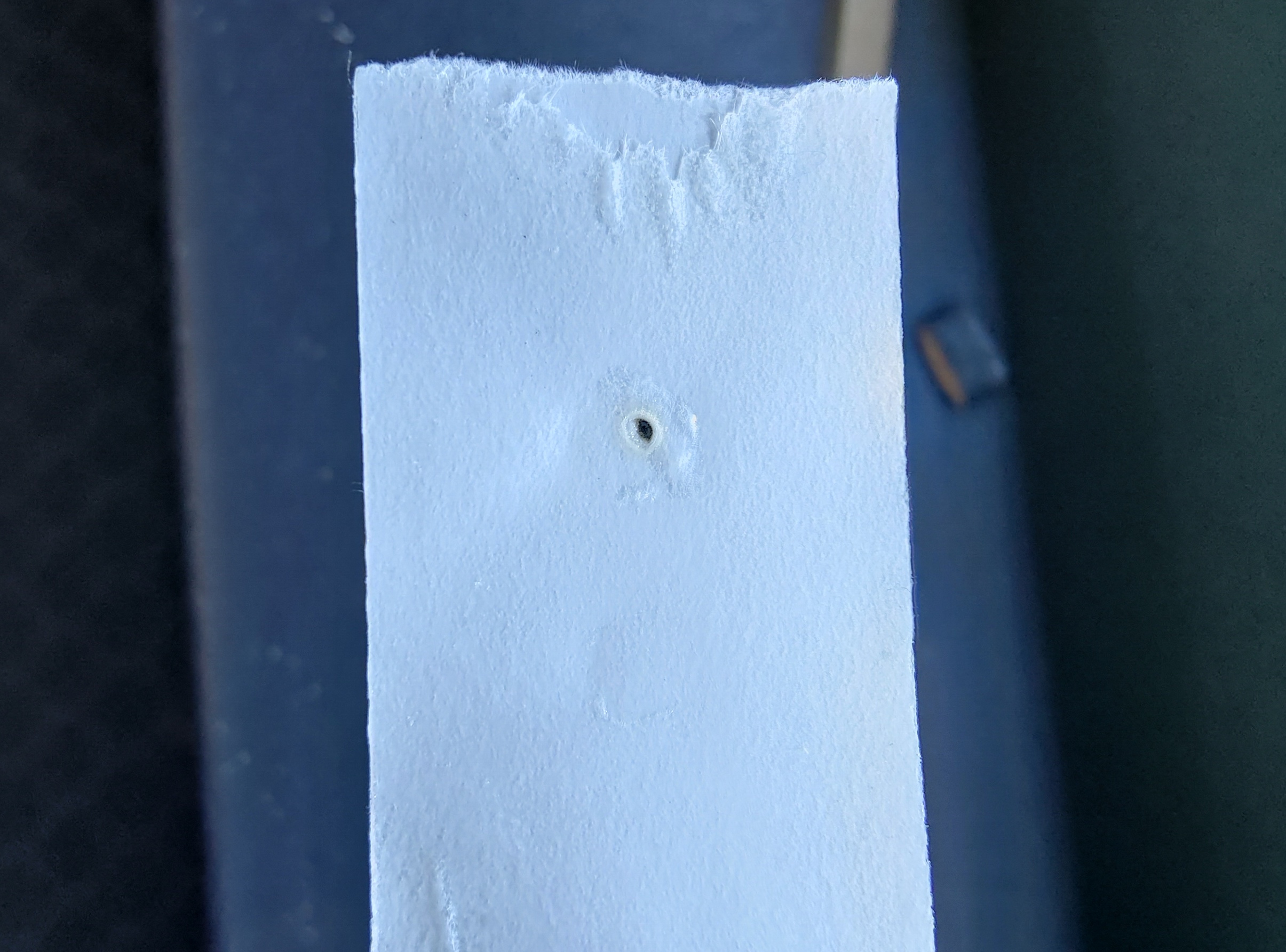

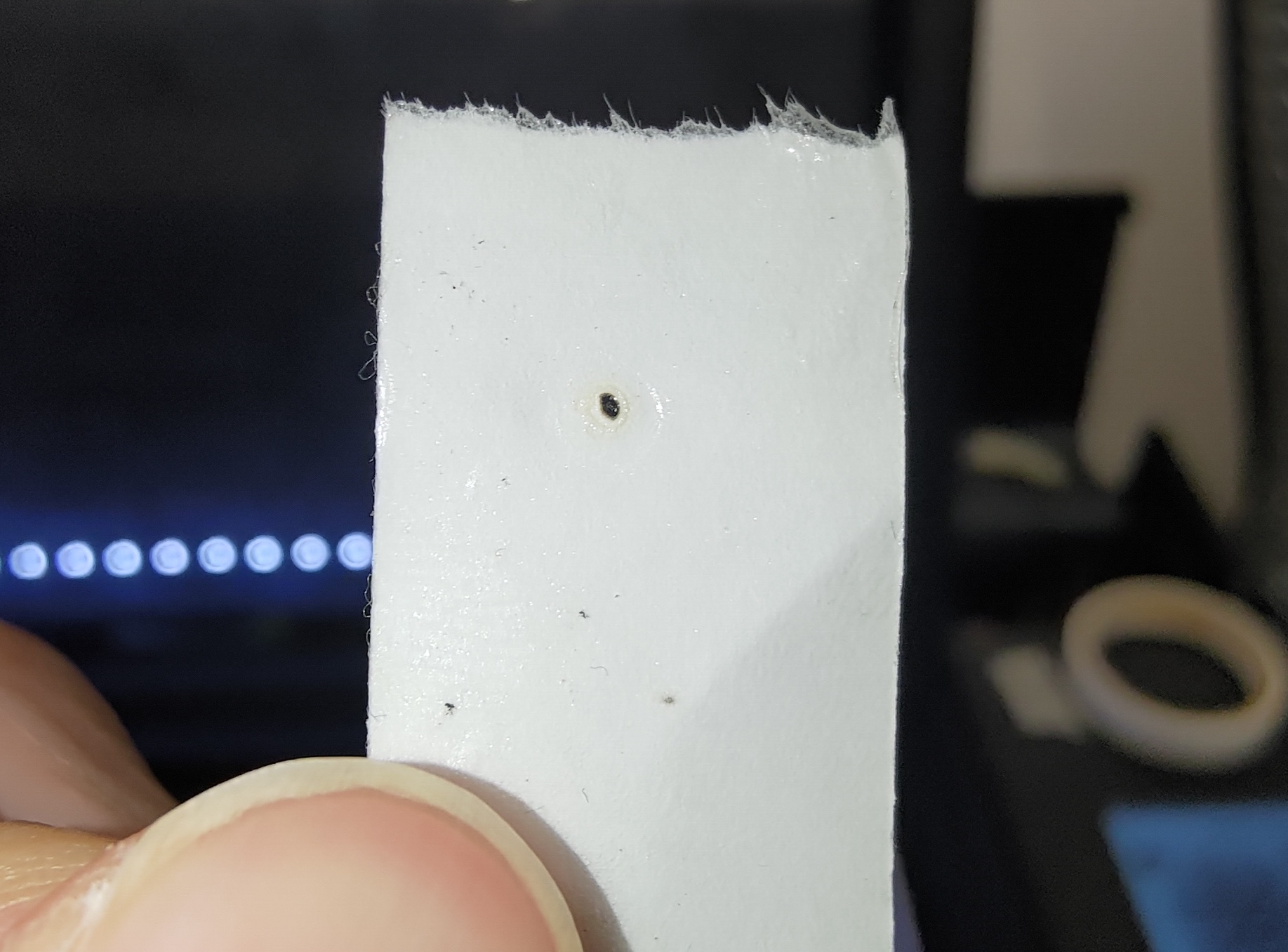

Formen er bra å være så rund som mulig, og det første stykket dobbeltsidig tape foran bør brennes, da.

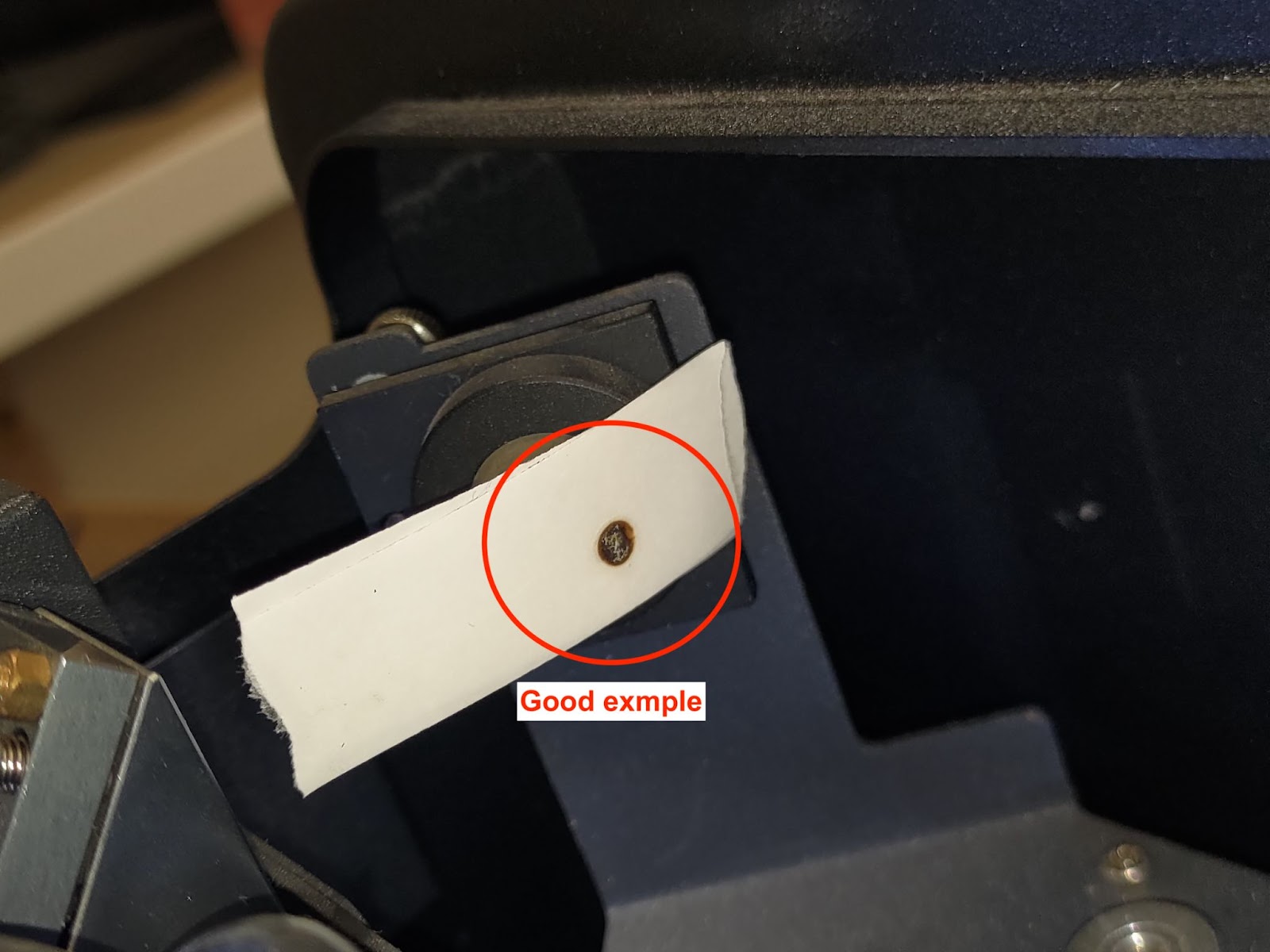

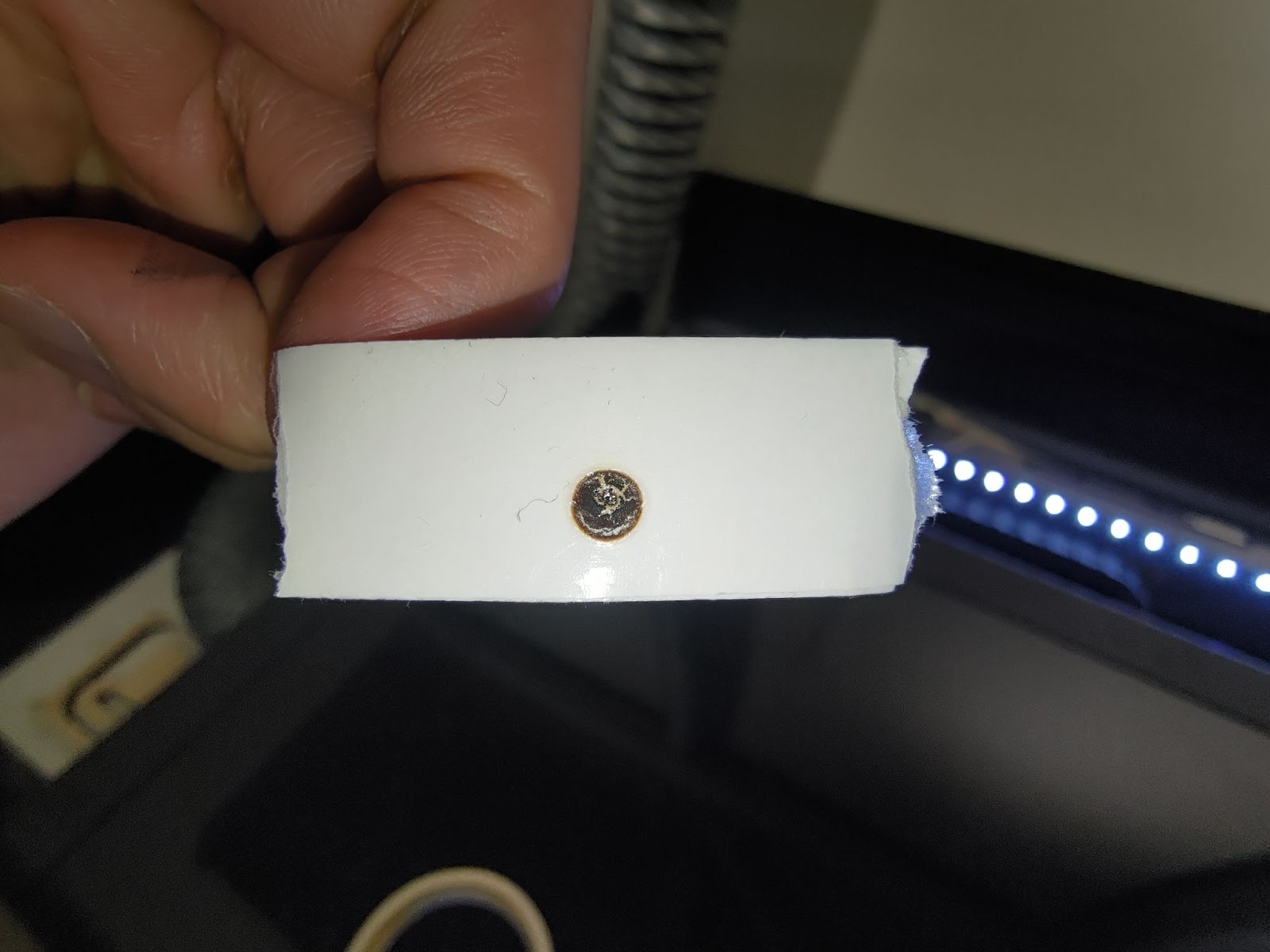

Godt eksempel:


Dårlig eksempel:

---



Trinn 6-3 - Samle tapen fra det første speilet

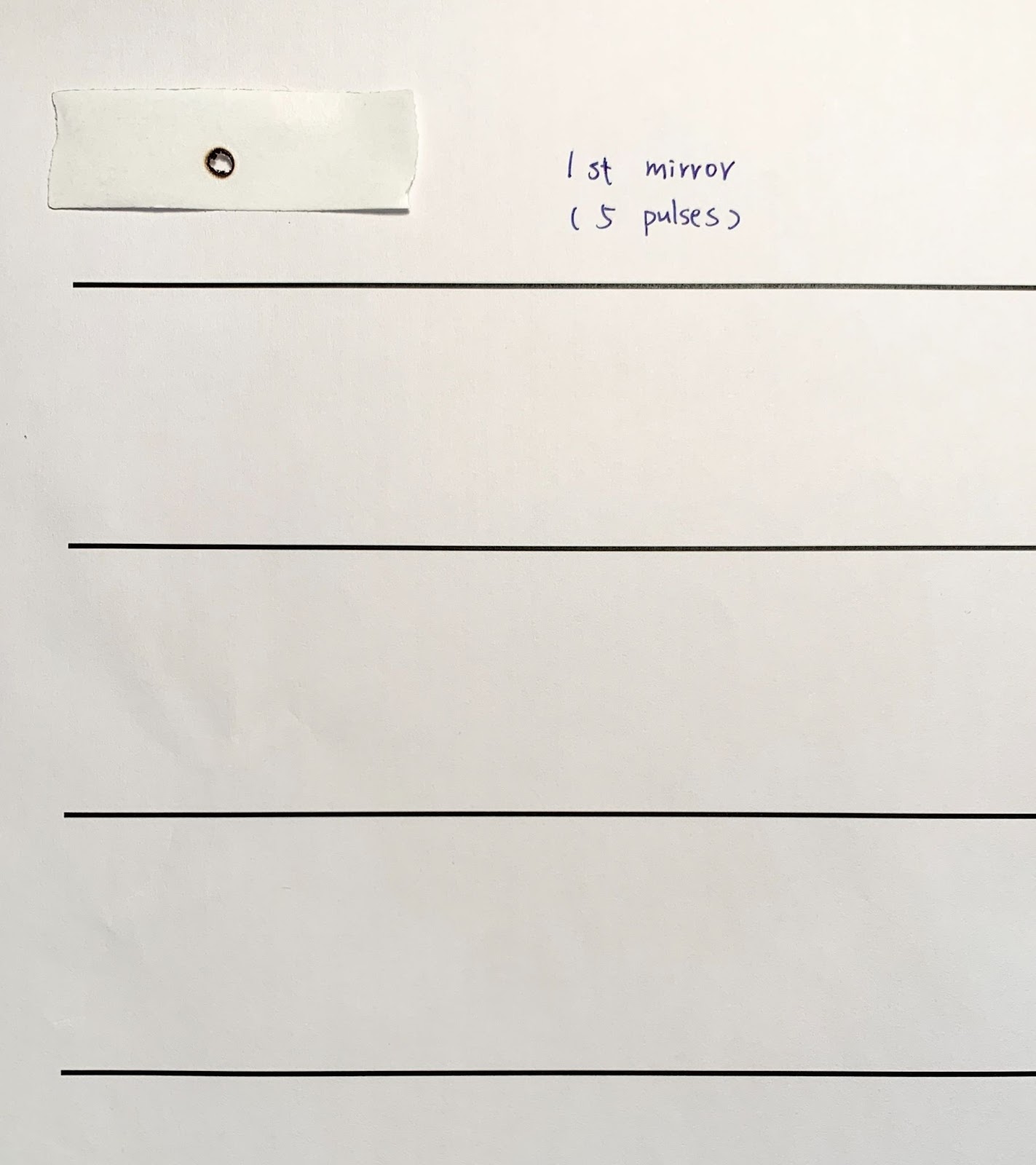

Legg det 1. speilbåndet på et papir. Skriv ned posisjonen og antall pulser som på bildet nedenfor.

---



Trinn 6-4 - Feilsøking og rapportering

Hvis prikken din ikke er rund, ikke sterk, eller ligner på de dårlige eksemplene ovenfor, øk effekthastigheten til x2.0 og se om det forbedrer seg:

• Hvis punktet blir sterkere, kan det tyde på at laserrøret har svekket seg. Du kan fortsatt fullføre OPA-prosessen med økt effekt, eller du kan kontakte din lokale forhandler og informere om at røret kan ha svekket seg.


• Hvis prikken ikke blir sterkere eller den fortsatt har en merkelig form, kontakt din lokale forhandler for ytterligere hjelp.
  (Vennligst del bildet av pulseresultatet ditt på det 1. speilet med forhandleren din.)

---



Trinn 7 - Kontroller banen fra det første til det andre speilet

Dette trinnet er for å sjekke om banen er justert fra det 1. speilet til det 2. speilet.

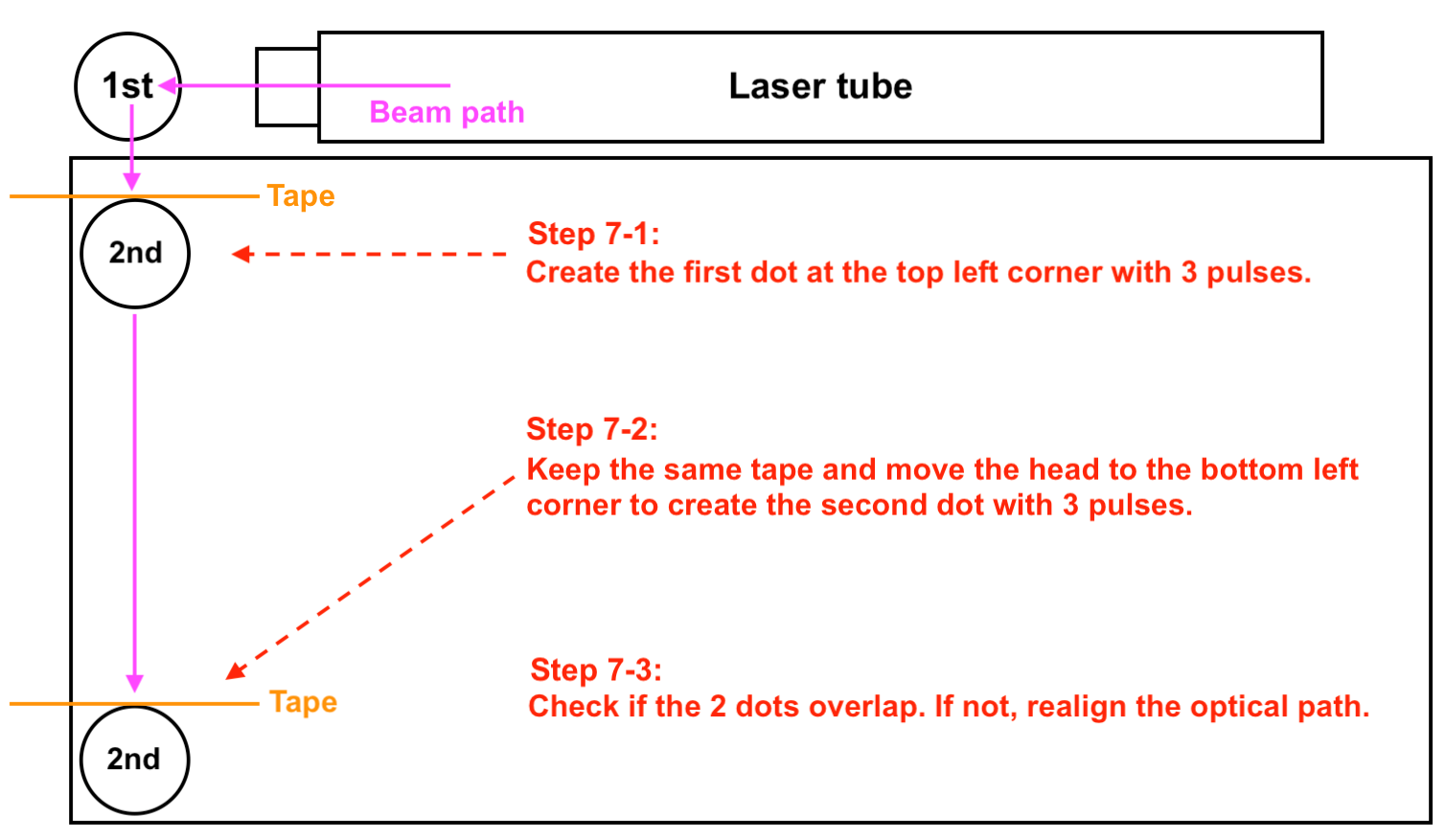

Trinn oversikt:

---



Trinn 7-1 - Lag det første punktet for øvre venstre posisjon

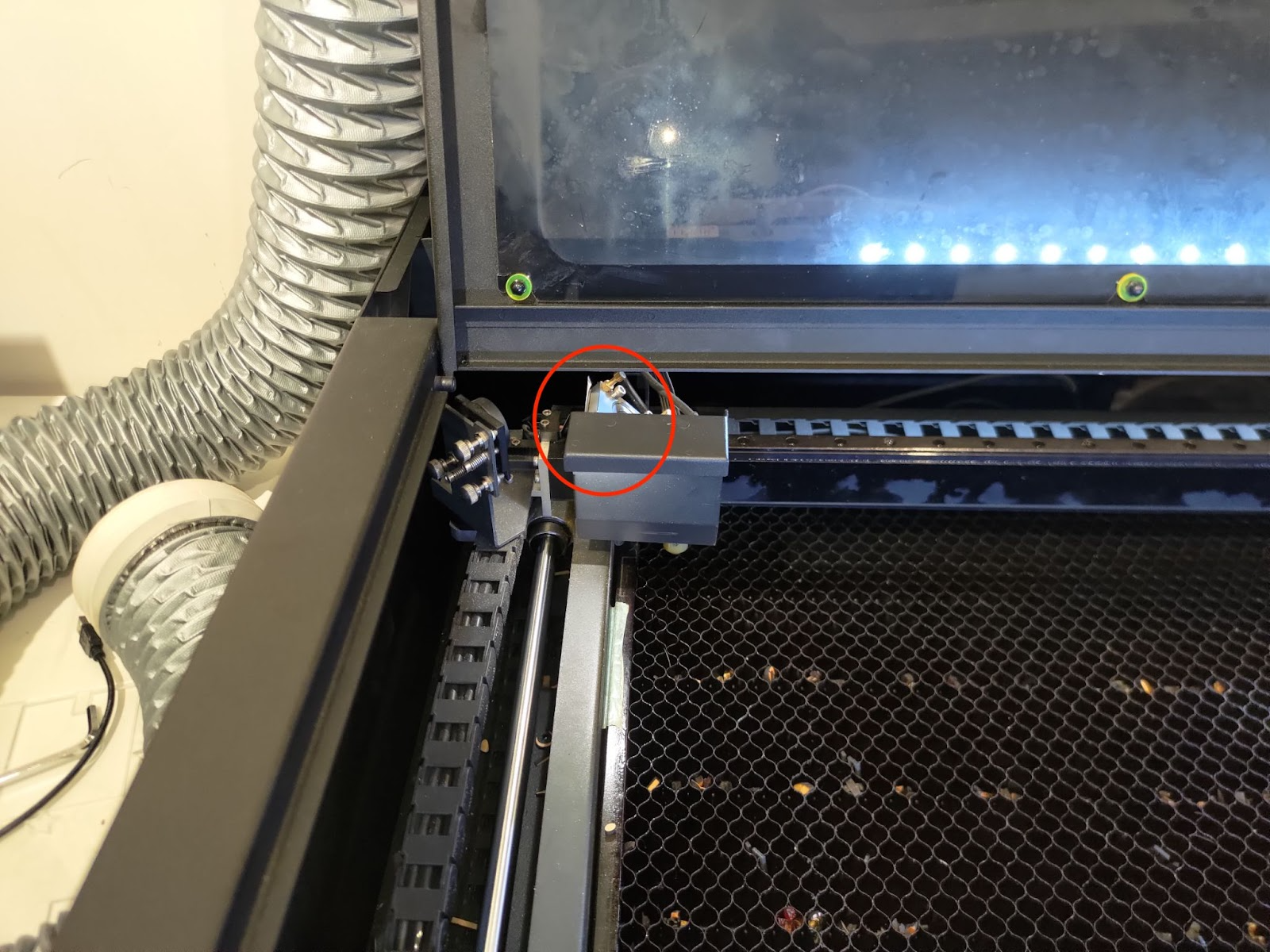

Plasser et tolagstape på det 2. speilet og flytt hodet til øverste venstre hjørne.
Lag tre pulser for å lage den første prikken.

---



Trinn 7-2 - Lag det andre punktet for nedre venstre posisjon

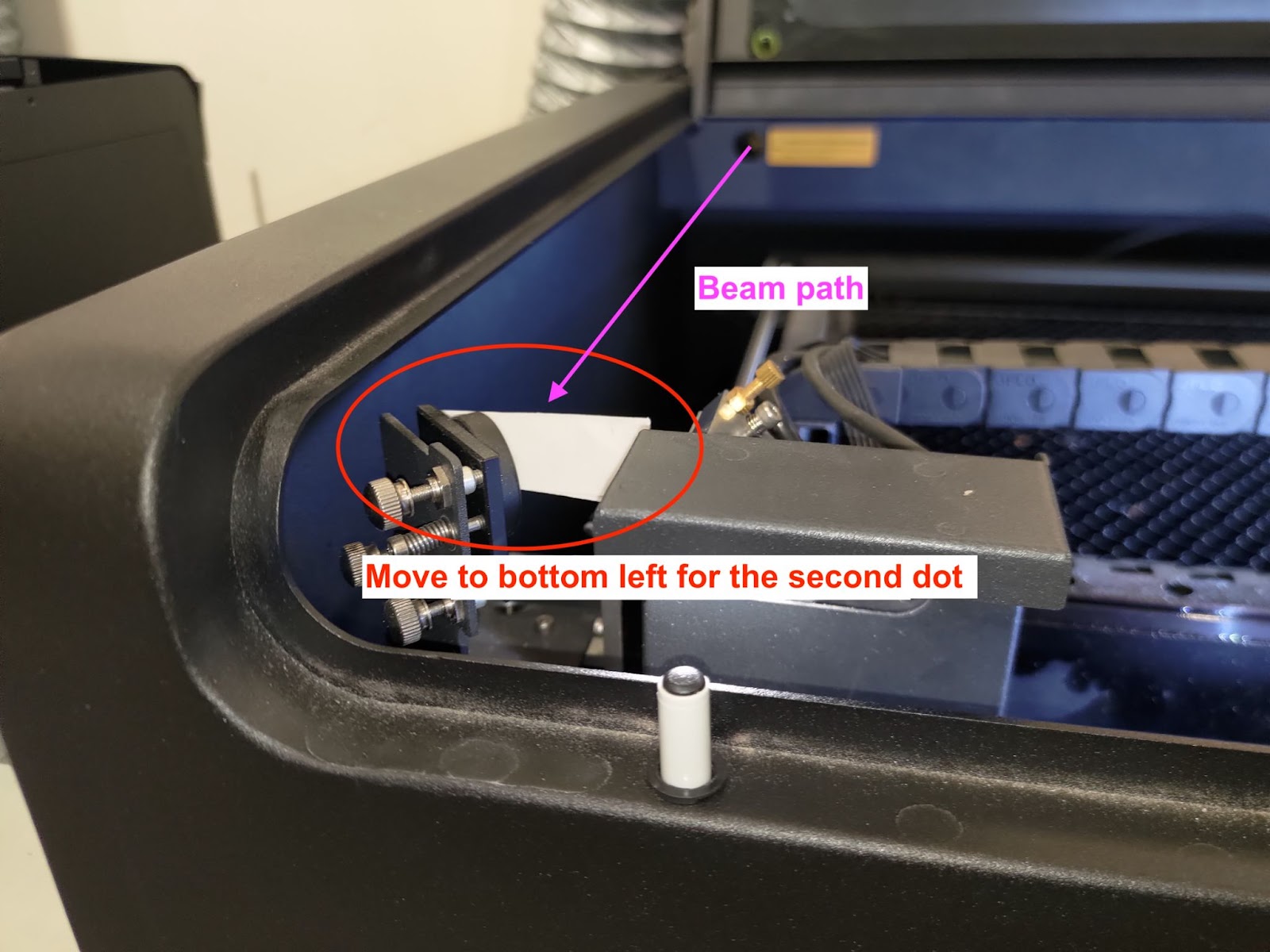

Hold samme tape på det 2. speilet og flytt hodet til nederste venstre hjørne.
Lag tre pulser for å lage det andre punktet.

Hvis det ikke er noe punkt i nedre venstre posisjon, indikerer det at banen er dramatisk feiljustert.
Vennligst flytt hodet til midtre venstre posisjon og prøv å lage et punkt i midten til venstre.

---

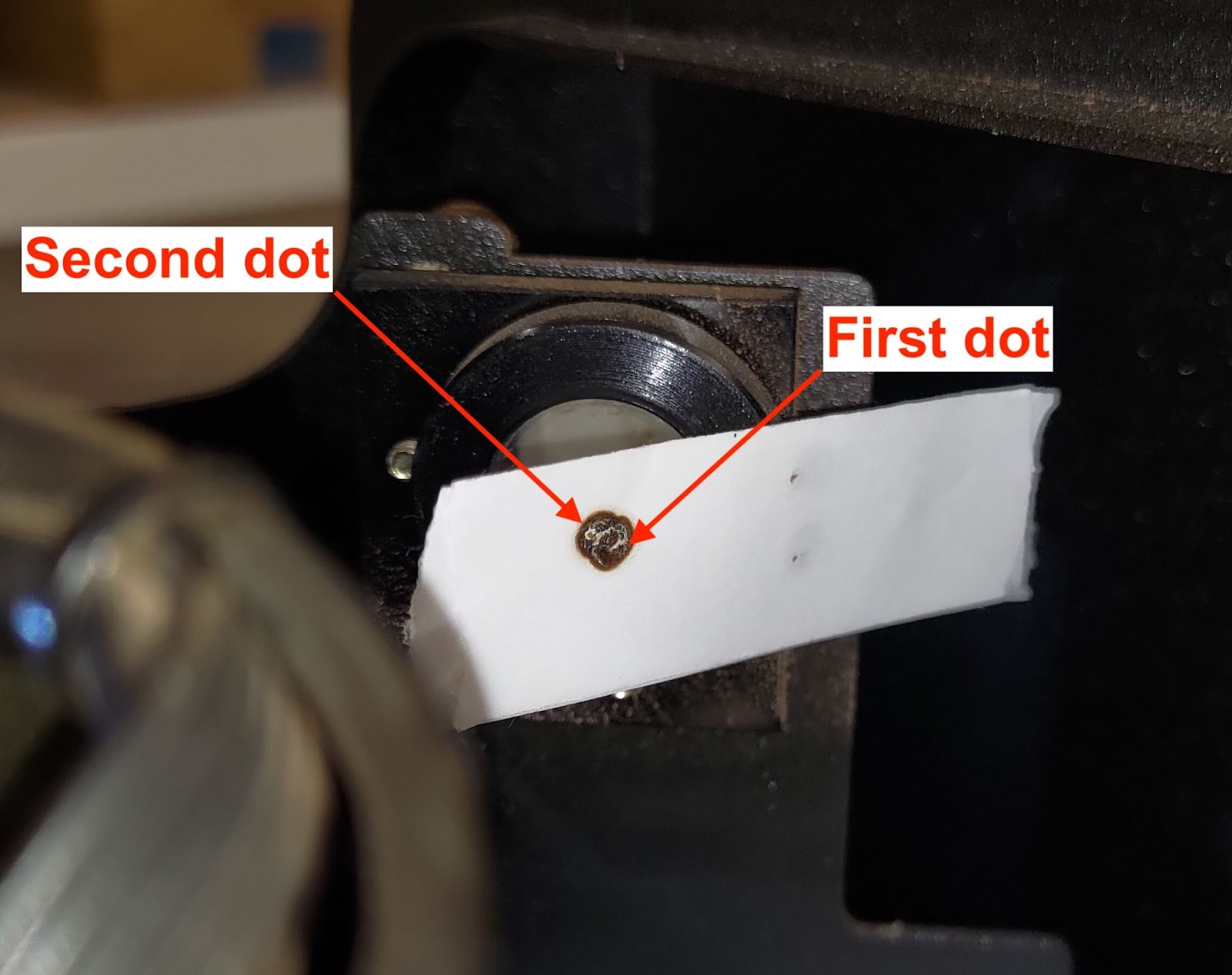

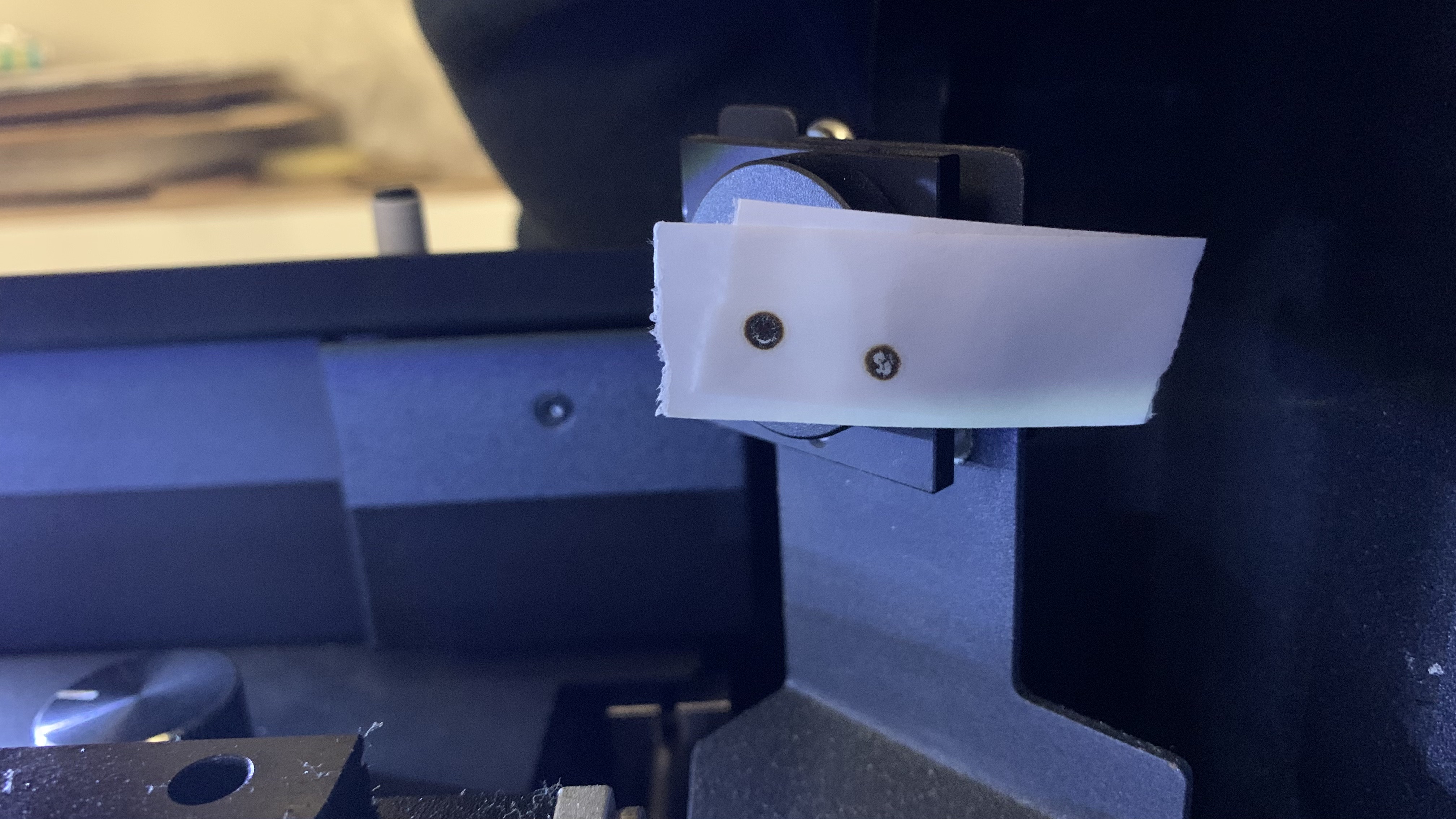

Trinn 7-3 - Sjekk om det første og det andre punktet overlapper

Hvis prikkene dine overlapper perfekt, som i det gode eksempelfotoet, indikerer det at banen er riktig justert.
Du kan gå til Trinn 7-5.

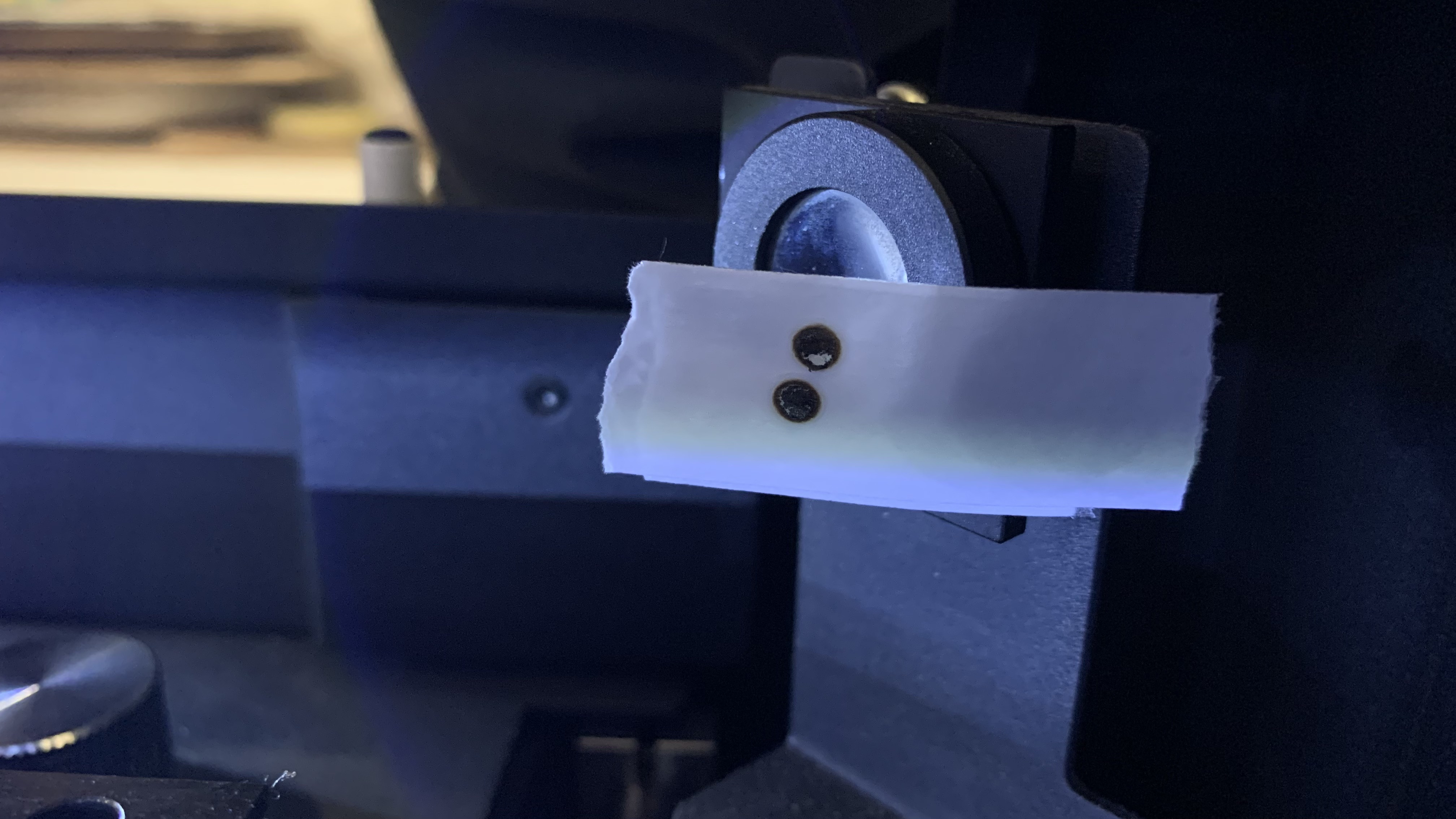

Hvis de ikke overlapper, som i de dårlige eksemplene nedenfor, indikerer det at fra det 1. speilet til det 2. speilet er den optiske banen feiljustert, og det 1. speilet må justeres.

Godt eksempel:

Dårlig eksempel:

---



Trinn 7-4 - Juster banen fra det første speilet til det andre speilet

Dette trinnet vil lære deg hvordan du justerer banen fra det 1. speilet til det 2. speilet ved å justere skruene på det 1. speilet.

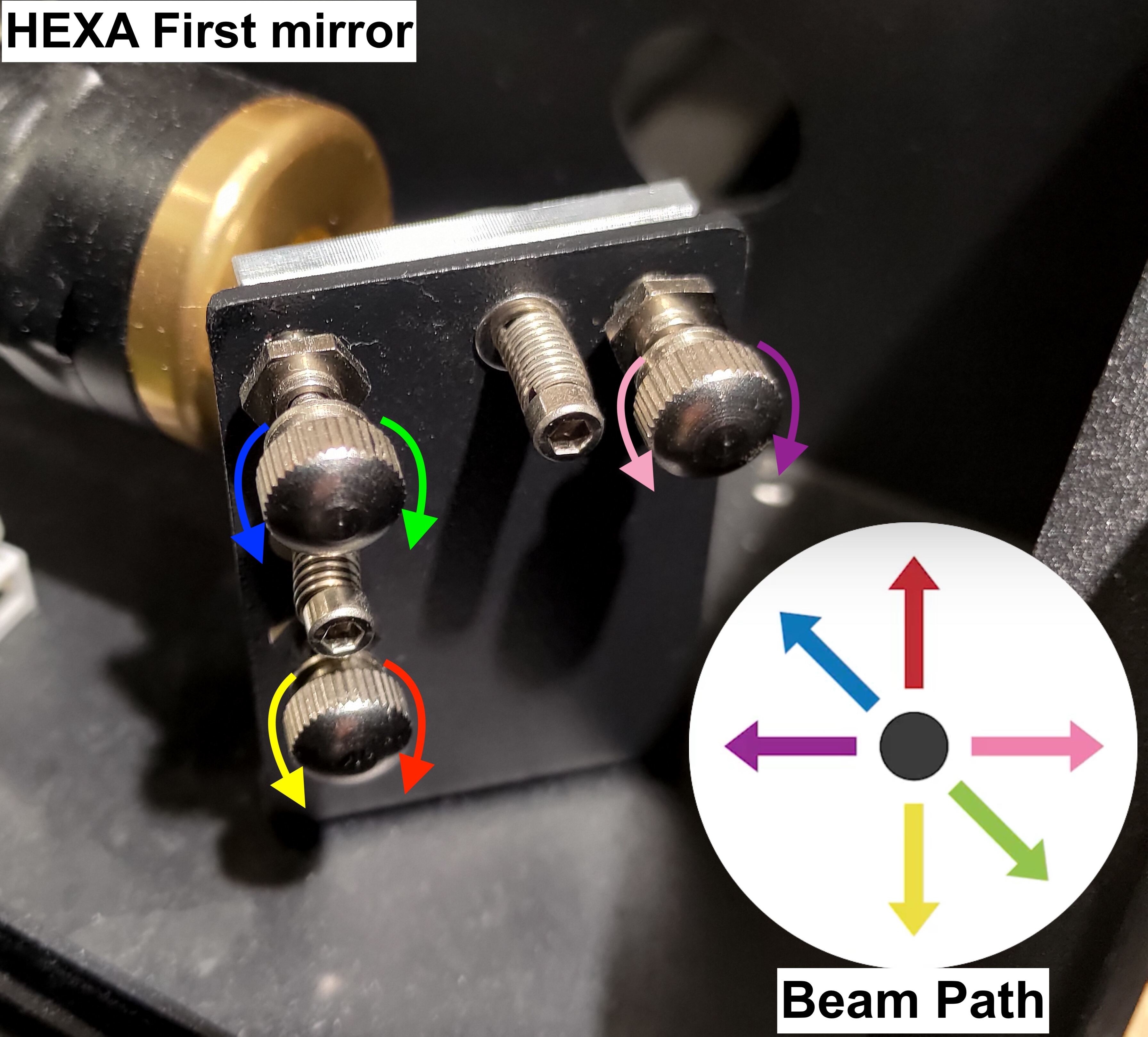

Det er tre skruer på det 1. speilet, og rotasjon av dem med eller mot klokken vil endre strålens bane, noe som betyr at det andre punktets posisjon vil endres.

Vær oppmerksom på at hver gang du justerer skruen, kan banen endres. For å sikre nøyaktighet anbefales det å fjerne den gamle tapen med de forrige prikkene og bruke en ny tolags tape for å bekrefte om de nye prikkene overlapper.

---



Trinn 7-4-1 - Identifiser skruen som skal justeres
Bestem posisjonen til det andre punktet ditt og mål skruen og dens rotasjonsretning.

Se bildet nedenfor og finn nummeret som ligner på posisjonen til det andre punktet ditt:

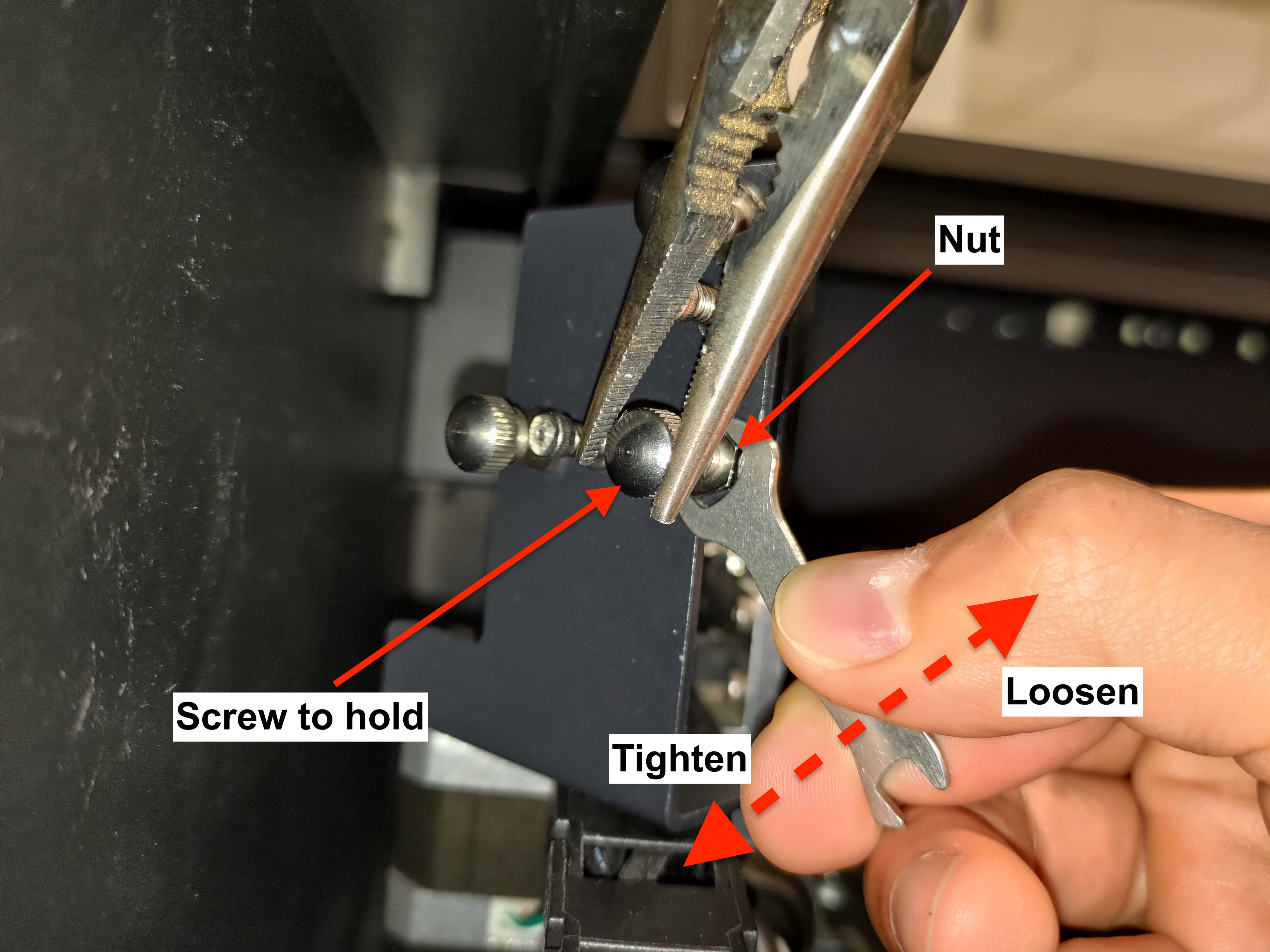

Før du justerer skruen, vennligst lær hvordan du løsner mutteren riktig:
- Først spray alkohol på mutterne for å smelte gelen eller limet og vent noen sekunder.


- Deretter bruker du tangen til å holde skruen, så løsner du mutteren med dobbelthodenøkkelen ved å dreie den mot klokken.

For #1:
Det andre punktet må gå ned til høyre for å overlappe det første punktet
Den øverste venstre skruen må roteres med klokken. Vennligst se bildet nedenfor.

For #2:
Det andre punktet må gå rett ned for å overlappe det første punktet.
Den nederste venstre skruen må roteres mot klokken. Vennligst se bildet nedenfor.



For #3:
Det andre punktet må gå ned først og deretter til venstre for å overlappe det første punktet.
Den nederste venstre skruen må roteres mot klokken for å få punktet til å gå ned.
Den øverste høyre skruen må roteres med klokken for å få punktet til å gå til venstre.
Vennligst se bildet nedenfor.



For #4:
Det andre punktet må gå til høyre for å overlappe det første punktet.
Den øverste høyre skruen må roteres mot klokken. Vennligst se bildet nedenfor.



For #5:
Det andre punktet må gå til venstre for å overlappe det første punktet.
Den øverste høyre skruen må roteres med klokken. Vennligst se bildet nedenfor.



For #6:
Det andre punktet må gå til høyre først og deretter opp for å overlappe det første punktet.
Den øverste høyre skruen må roteres mot klokken for å få punktet til å gå til høyre.
Den nederste venstre skruen må roteres med klokken for å få punktet til å gå opp.
Vennligst se bildet nedenfor.



For #7:
Det andre punktet må gå rett opp for å overlappe det første punktet.
Den nederste venstre skruen må roteres med klokken. Vennligst se bildet nedenfor.



For #8:
Det andre punktet må gå opp til venstre for å overlappe det første punktet
Den øverste venstre skruen må roteres mot klokken. Vennligst se bildet nedenfor.

---



Trinn 7-4-2 - Stram mutteren etter justering
Vennligst stram mutteren etter å ha justert skruen ved å vri den med klokken.

---



Trinn 7-5 - Samle tapen fra det andre speilet
Legg det 2. speilet tape på papiret. Skriv ned posisjonen og antall pulser som på bildet nedenfor.

---



Trinn 8 - Kontroller banen fra det andre til det tredje speilet
Dette trinnet er for å sjekke om banen er justert fra det 2. speilet til det 3. speilet.

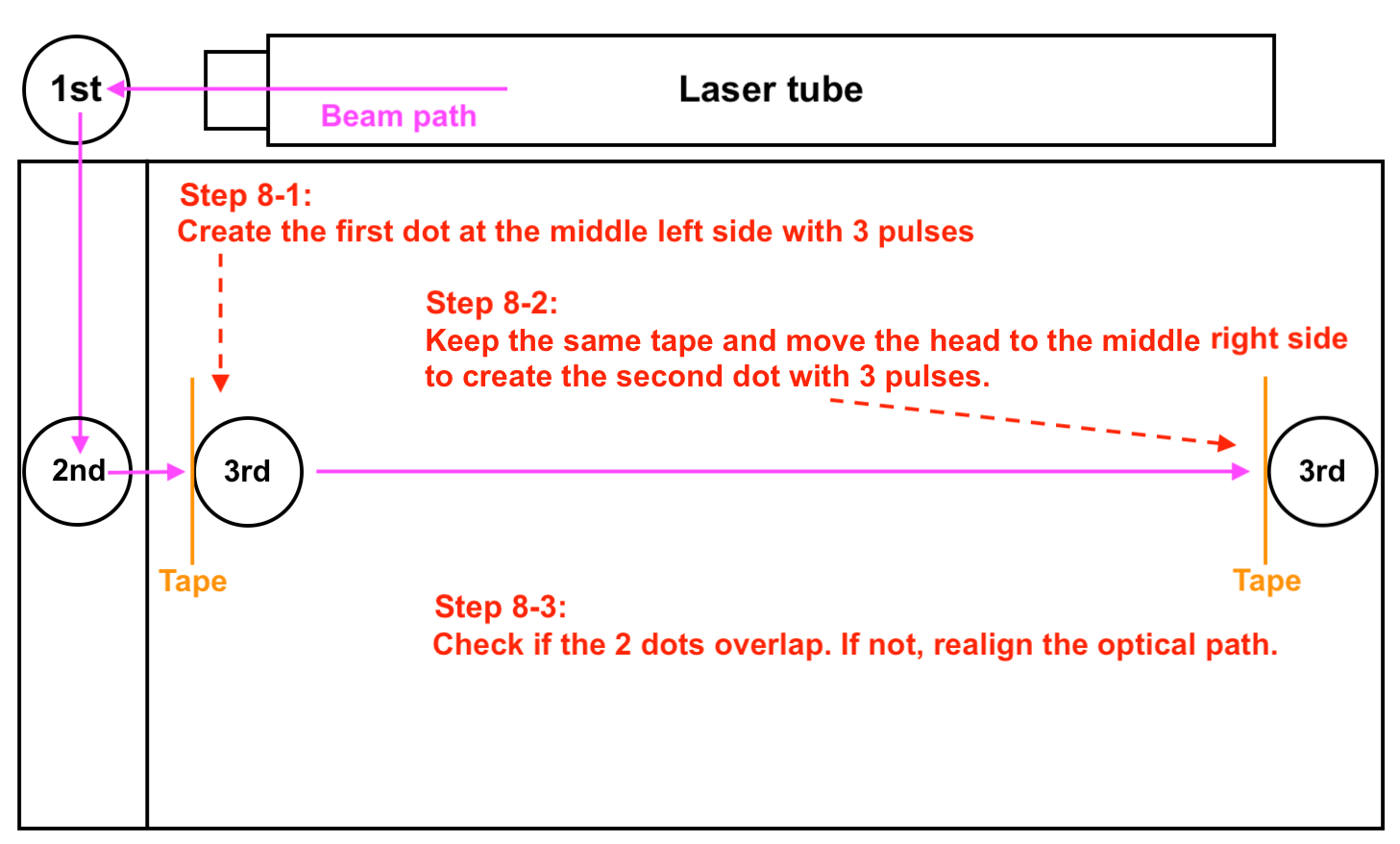

Trinn oversikt:

---

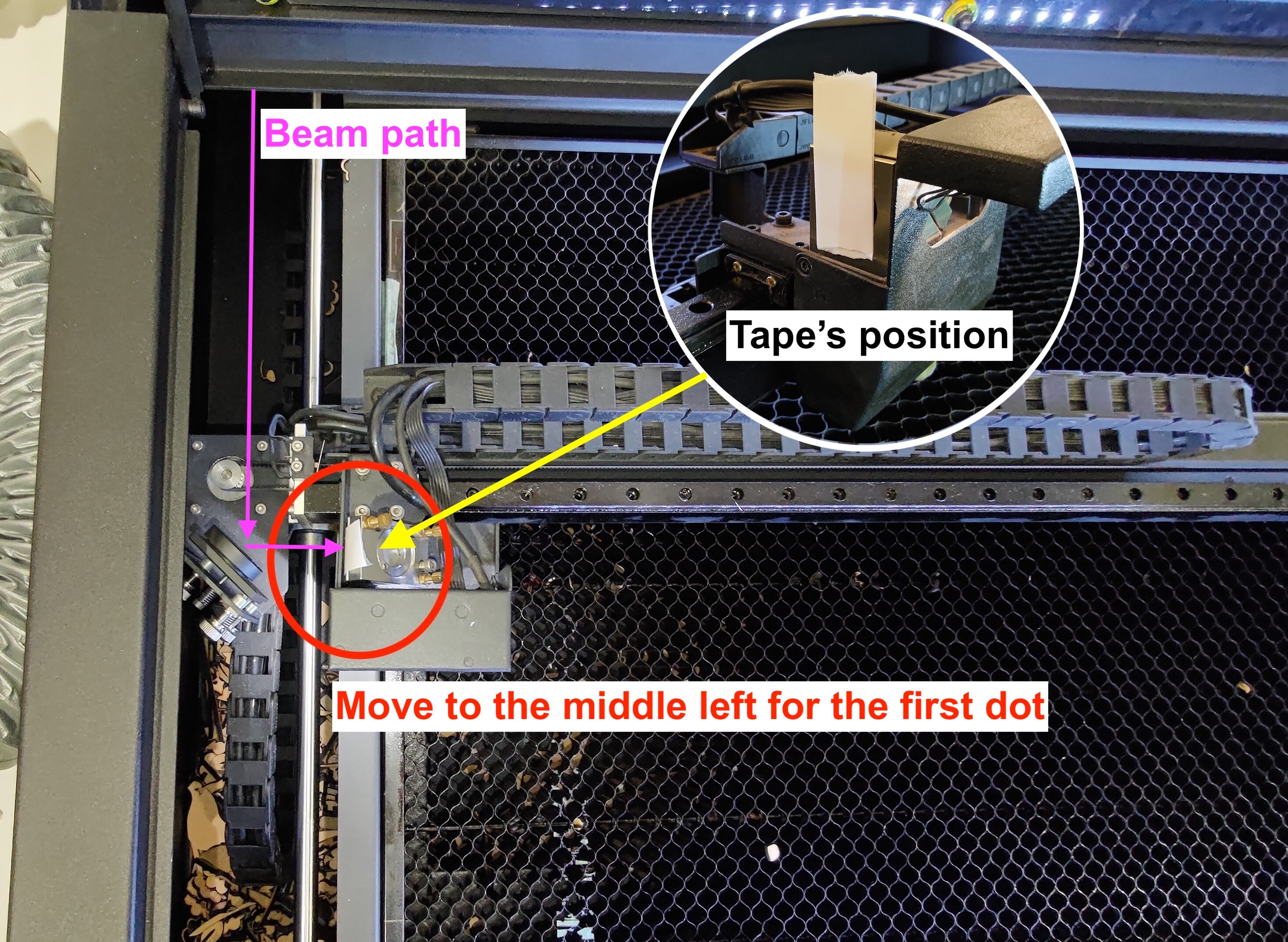

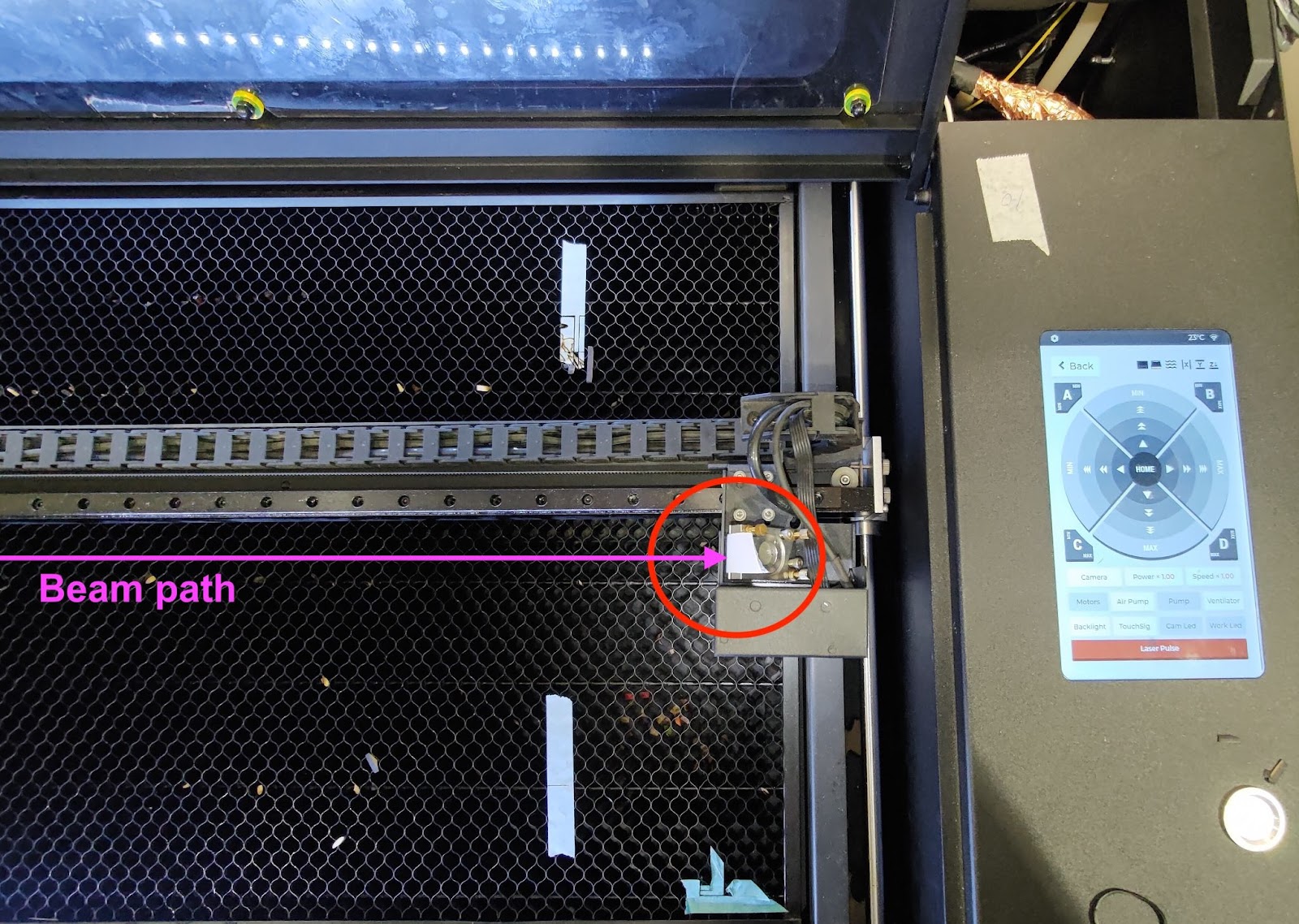

Trinn 8-1 - Lag det første punktet for midtre venstre posisjon

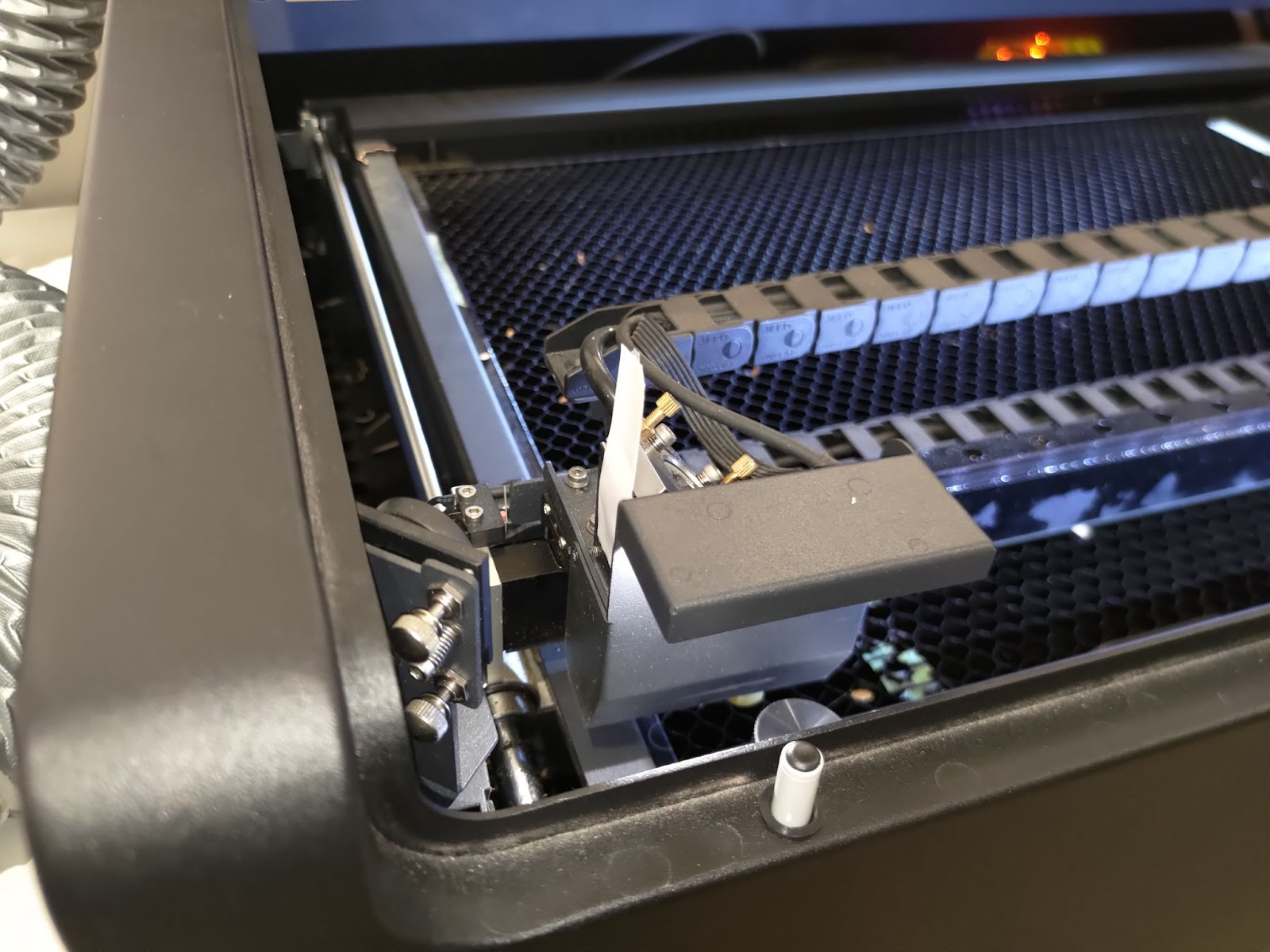

Plasser et tolagstape på det 3. speilet og flytt hodet til midtre venstre posisjon.
Lag tre pulser for å lage den første prikken.

---



Trinn 8-2 - Lag det andre punktet for midtre høyre posisjon

Hold samme tape på det 3. speilet og flytt hodet til midtre høyre posisjon.
Lag tre pulser for å lage det andre punktet.

---

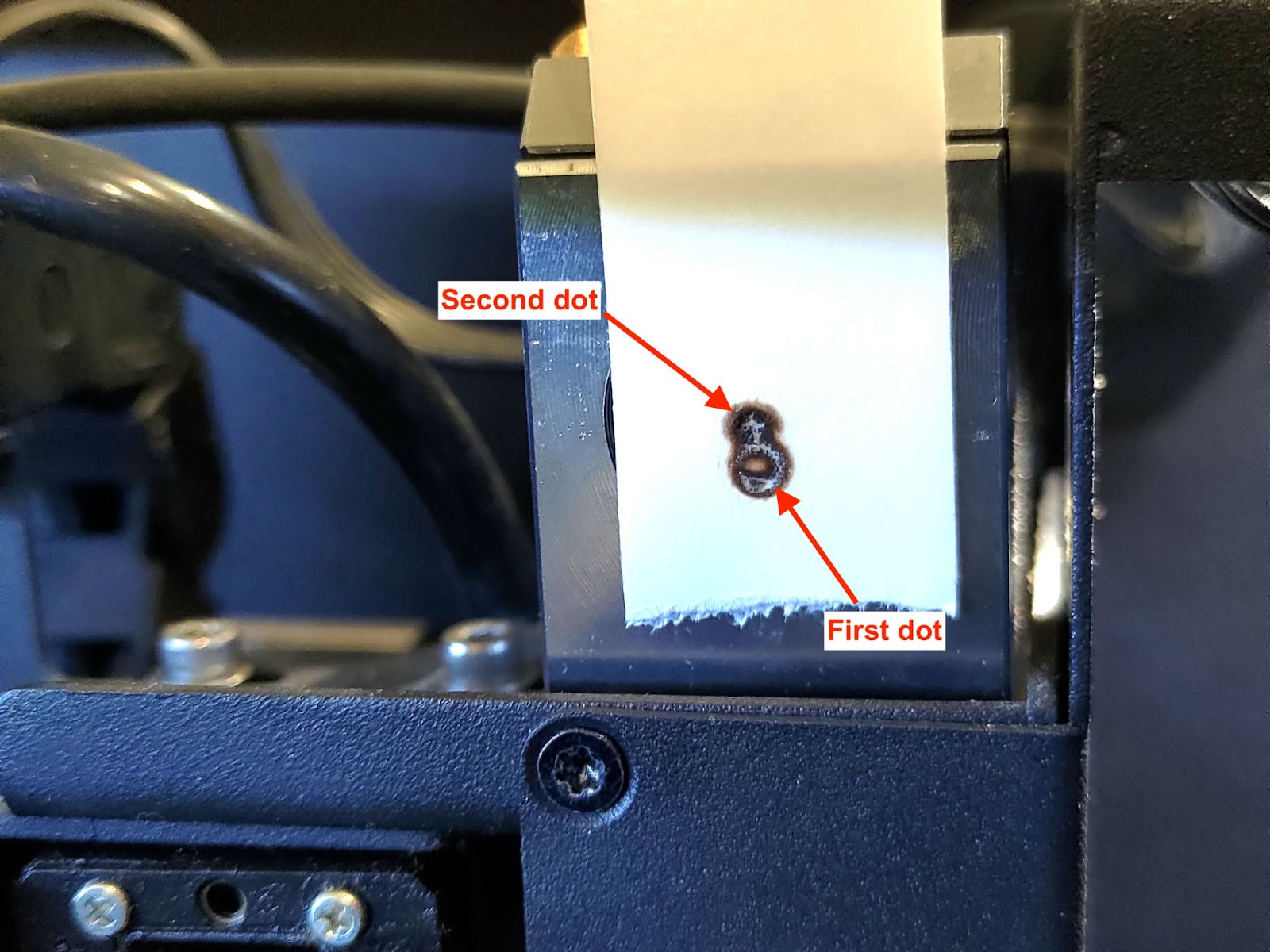

Trinn 8-3 - Sjekk om det første og det andre punktet overlapper

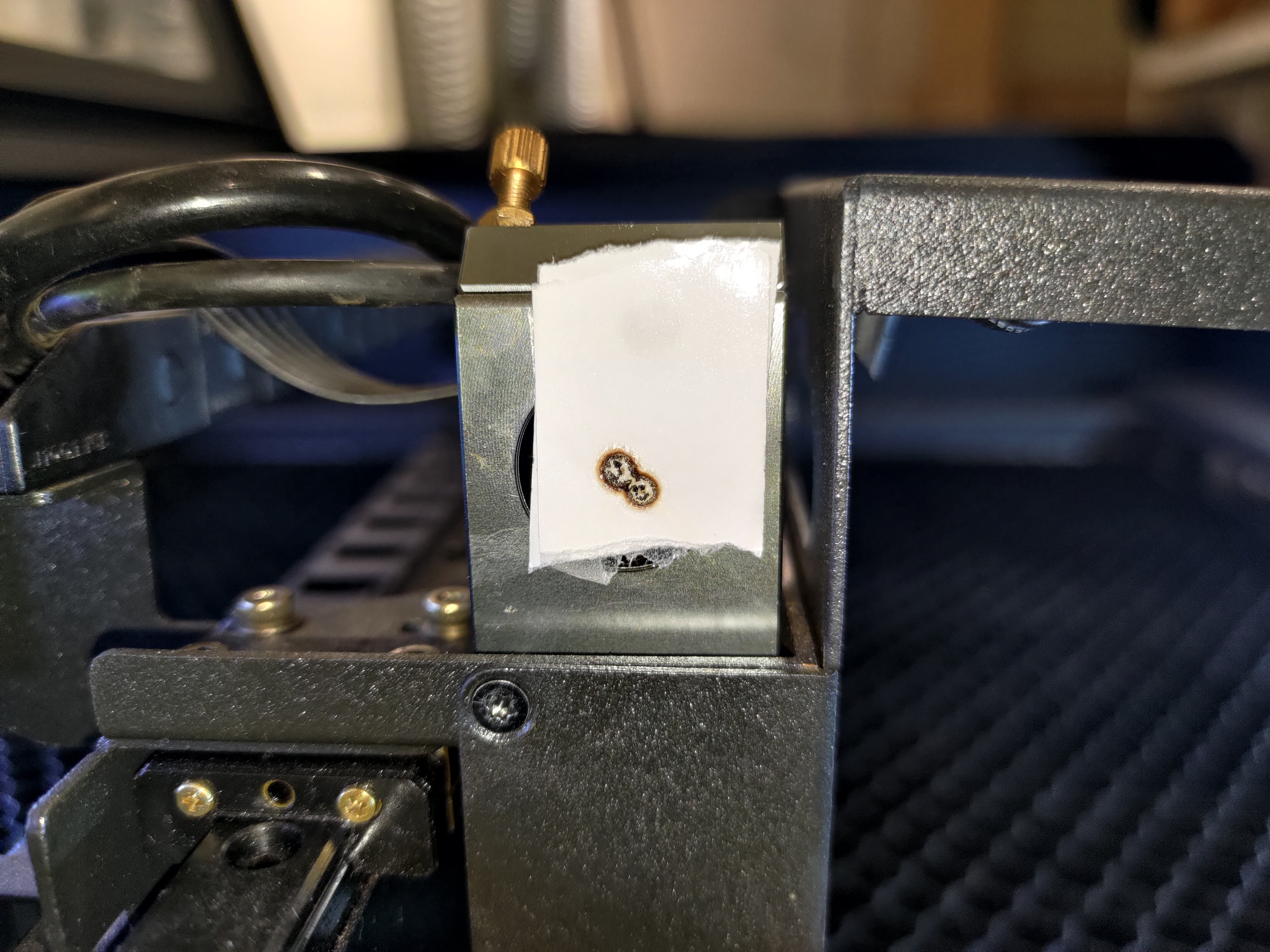

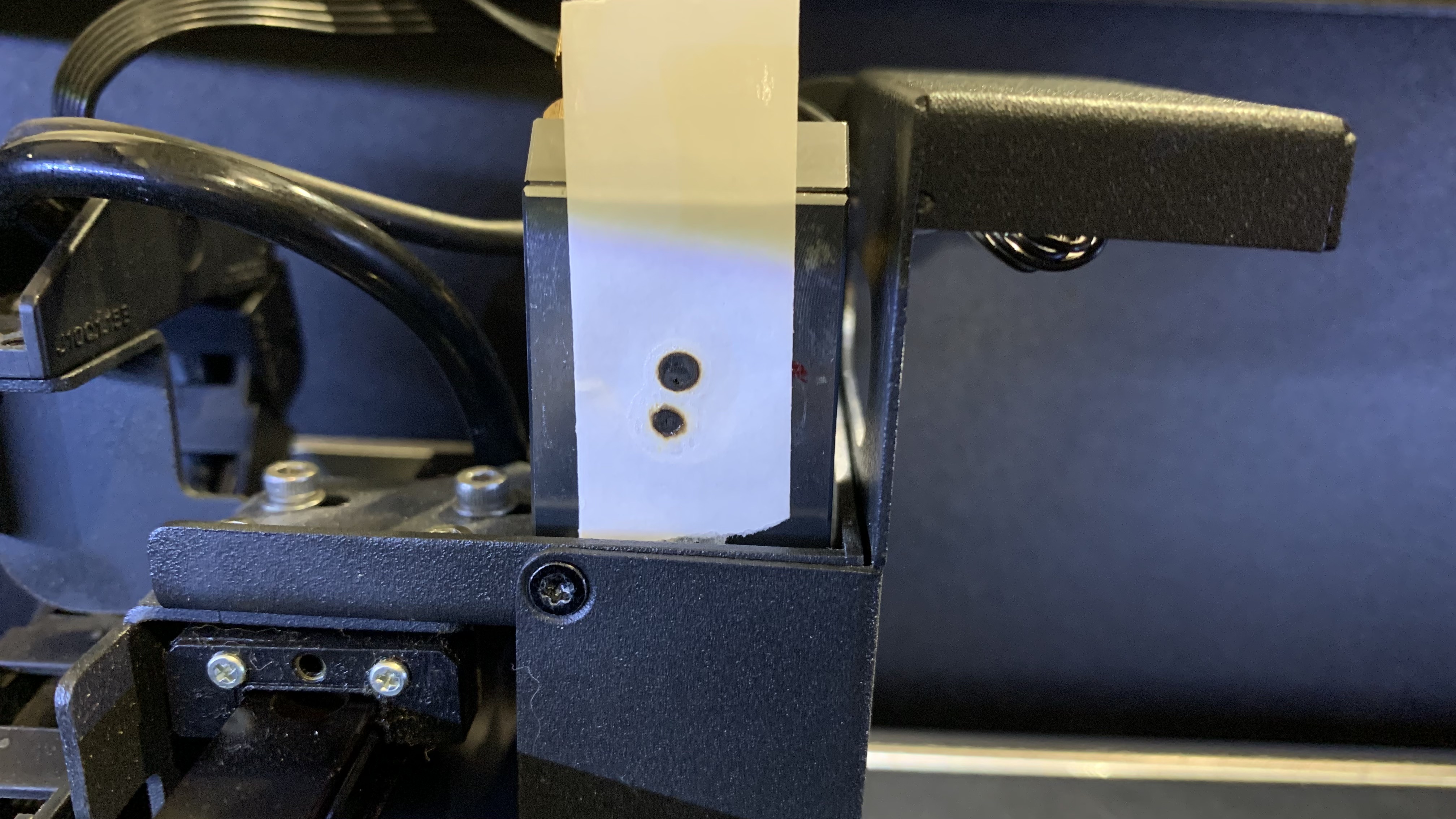

Hvis punktene dine overlapper perfekt, som på det gode eksempelbildet nedenfor, indikerer det at banen er riktig justert. Du kan gå til Trinn 8-5.

Hvis de ikke overlapper, indikerer det at den optiske bane fra det 2. speil til det 3. speil er feiljustert, og det 2. speilet må justeres.

Godt eksempel:

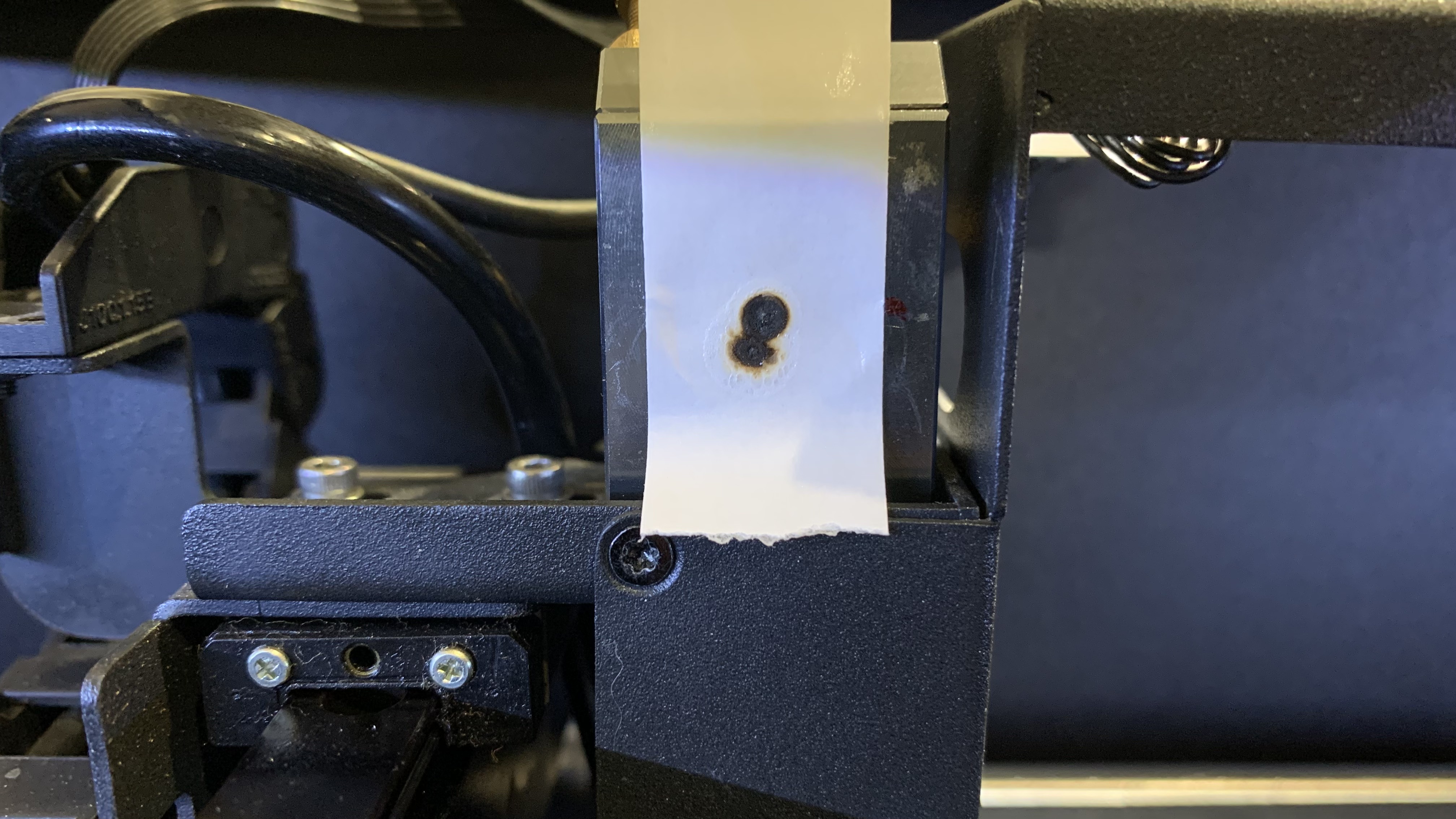

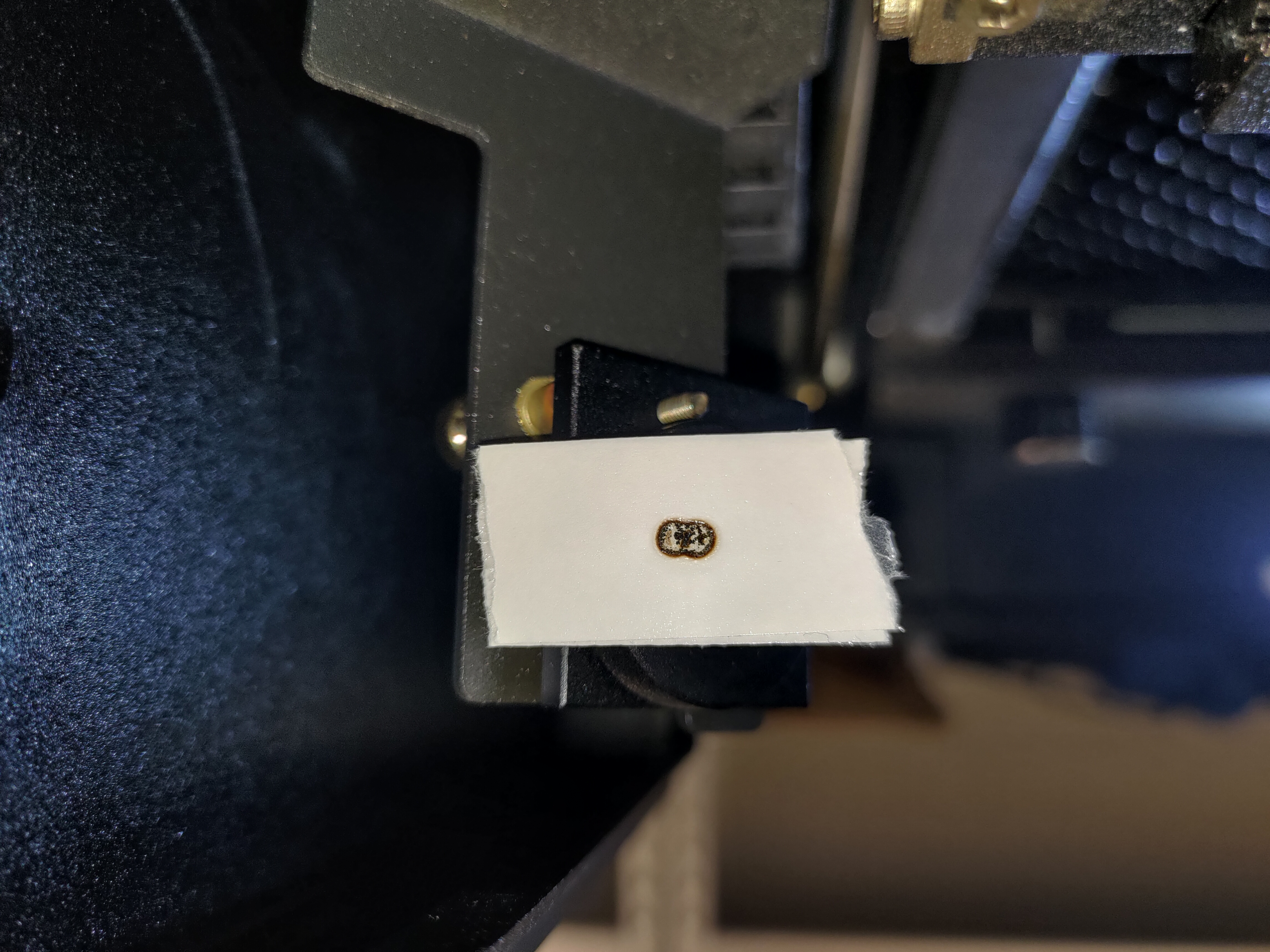

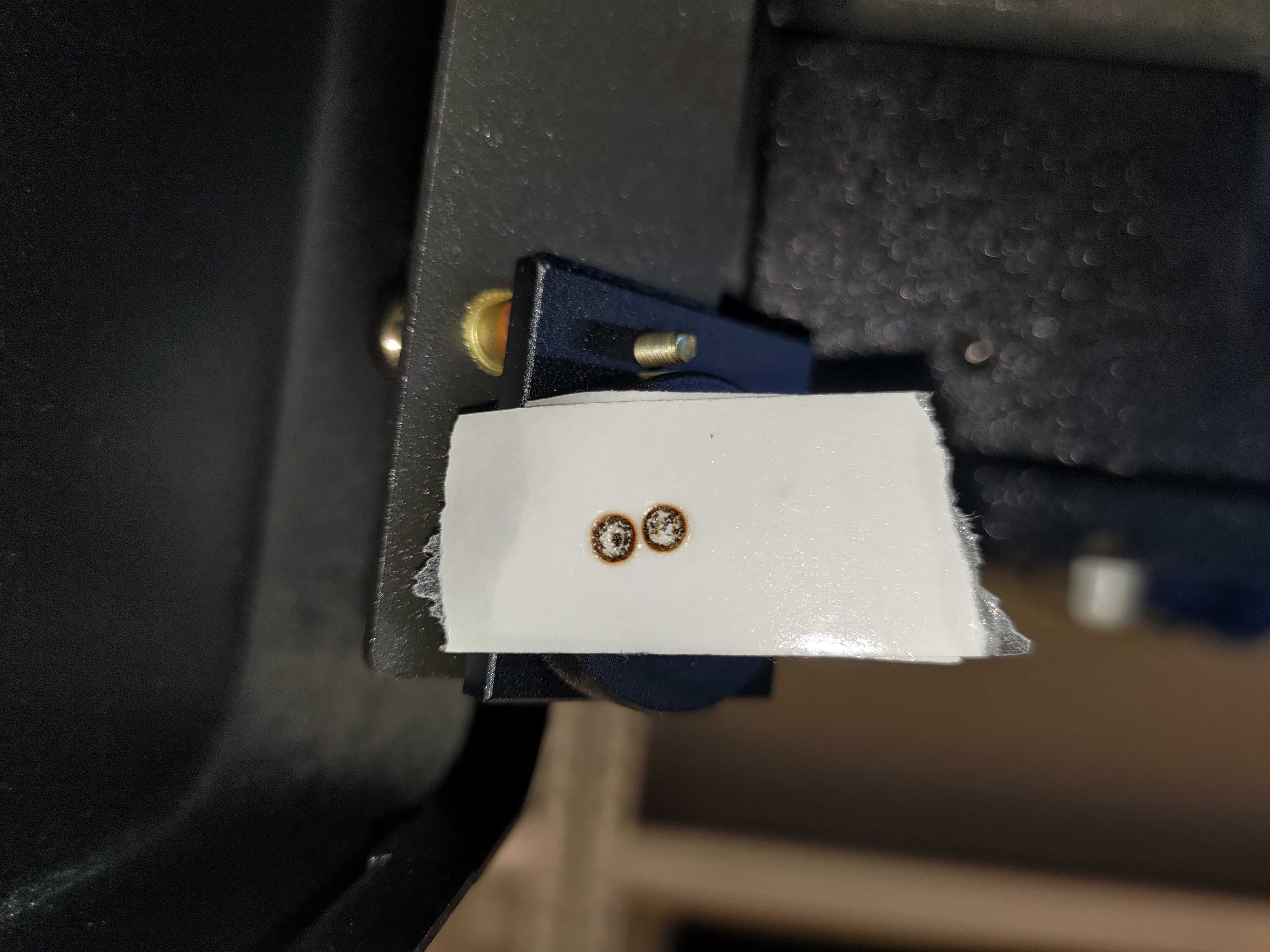

Dårlig eksempel:

---

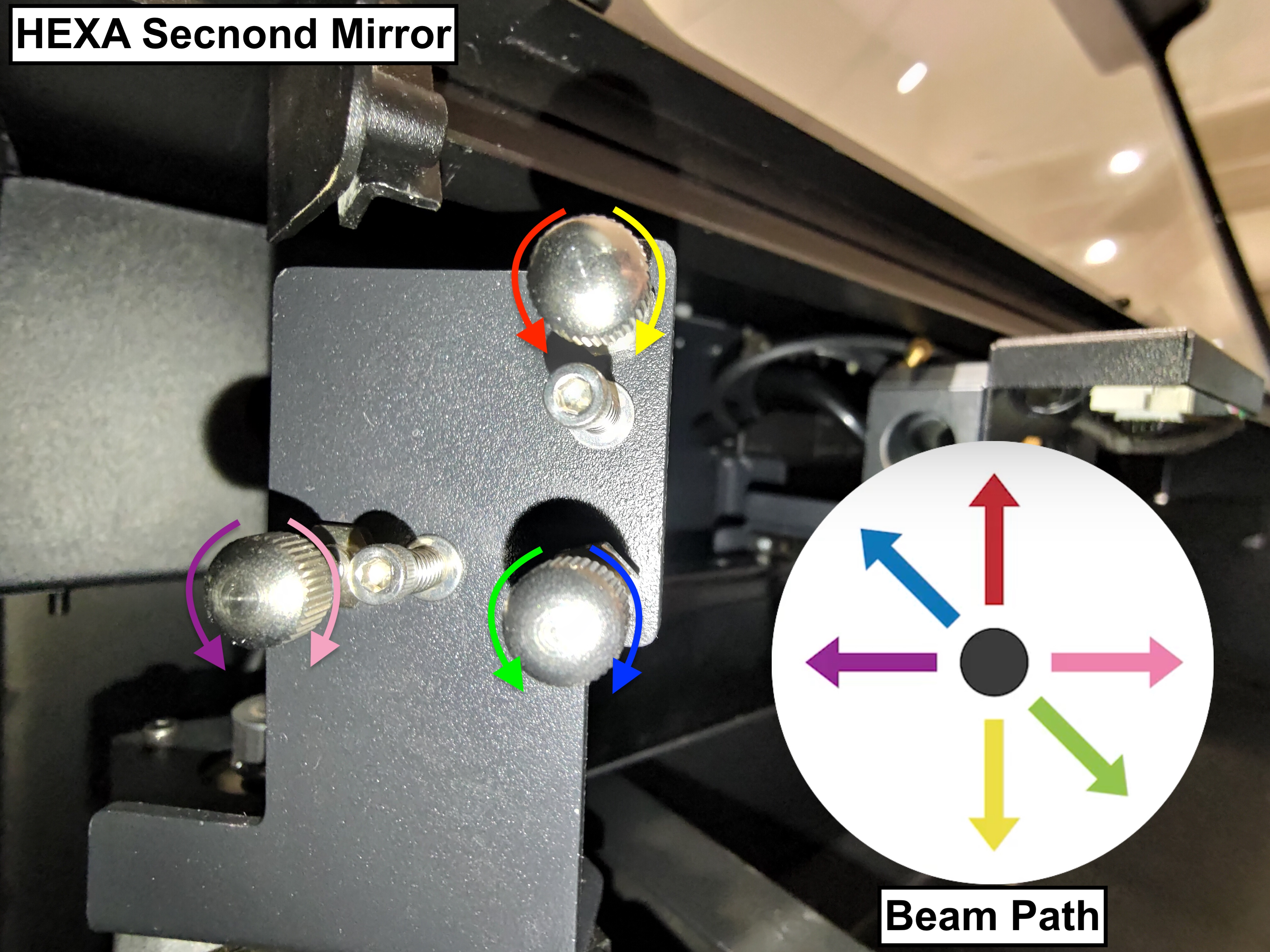

Trinn 8-4 - Juster strålebanen fra det andre til det tredje speilet
Dette trinnet vil lære deg hvordan du justerer banen fra det 2. speilet til det 3. speilet ved å justere skruene på det 2. speilet.

Det er tre skruer på det 2. speilet, og rotasjon av dem med eller mot klokken vil endre strålens bane, noe som betyr det andre punktets posisjon vil endres.

Vær oppmerksom på at hver gang du justerer skruen, kan banen endres. For å sikre nøyaktighet anbefales det å fjerne den gamle tapen med de forrige prikkene og bruke en ny tolags tape for å bekrefte om de nye prikkene overlapper.

---



Trinn 8-4-1 - Identifiser skruen som skal justeres
Bestem posisjonen til det andre punktet ditt og mål skruen og dens rotasjonsretning.

Se bildet nedenfor og finn nummeret som ligner på posisjonen til det andre punktet ditt:

Før du justerer skruen, vennligst lær hvordan du løsner mutteren riktig:
- Først spray alkohol på mutterne for å smelte gelen eller limet og vent noen sekunder.


- Bruk deretter tangen til å holde skruen, og løsne mutteren med dobbelthodeskrujernet ved å dreie den mot klokken.



For #1:
Det andre punktet må gå ned til høyre for å overlappe det første punktet
Skruen nederst til høyre må roteres mot klokken.
Vennligst se bildet nedenfor.



For #2:
Det andre punktet må gå rett ned for å overlappe det første punktet.
Den øverste høyre skruen må roteres med klokken. Vennligst se bildet nedenfor.



For #3:
Det andre punktet må gå ned først og deretter til venstre for å overlappe det første punktet.
Skruen øverst til høyre må roteres med klokken for å få punktet til å gå ned.
Skruen nederst til venstre må roteres mot klokken for å få punktet til å gå til venstre.
Vennligst se bildet nedenfor.



For #4:
Det andre punktet må gå til høyre for å overlappe det første punktet.
Den nederste venstre skruen må roteres med klokken. Vennligst se bildet nedenfor.

For #5:
Det andre punktet må gå til venstre for å overlappe det første punktet.
Den nederste venstre skruen må roteres mot klokken.
Vennligst se bildet nedenfor.



For #6:
Det andre punktet må gå til høyre først og deretter opp for å overlappe det første punktet.
Skruen nederst til venstre må roteres med klokken for å få punktet til å gå til høyre.
Skruen øverst til høyre må roteres mot klokken for å få punktet til å gå opp.
Vennligst se bildet nedenfor.



For #7:
Det andre punktet må gå rett opp for å overlappe det første punktet.
Den øverste høyre skruen må roteres mot klokken. Vennligst se bildet nedenfor.



For #8:
Det andre punktet må gå opp til venstre for å overlappe det første punktet
Skruen nederst til høyre må roteres med klokken. Vennligst se bildet nedenfor.

---



Trinn 8-4-2 - Stram mutteren etter justering
Vennligst stram mutteren etter justering av skruen ved å vri den med klokken.

---



Trinn 8-5 - Sjekk punktets posisjon på inngangen til det 3. speilet
Hvis banen fra det 2. til det 3. speilet er justert, bruk OPA-verktøyet for å sjekke om punktet er i sentrum av inngangen til det 3. speilet.

Vennligst bruk link for å laste ned filen og bruk en 3 mm gjennomsiktig akryl for å gravere og kutte.

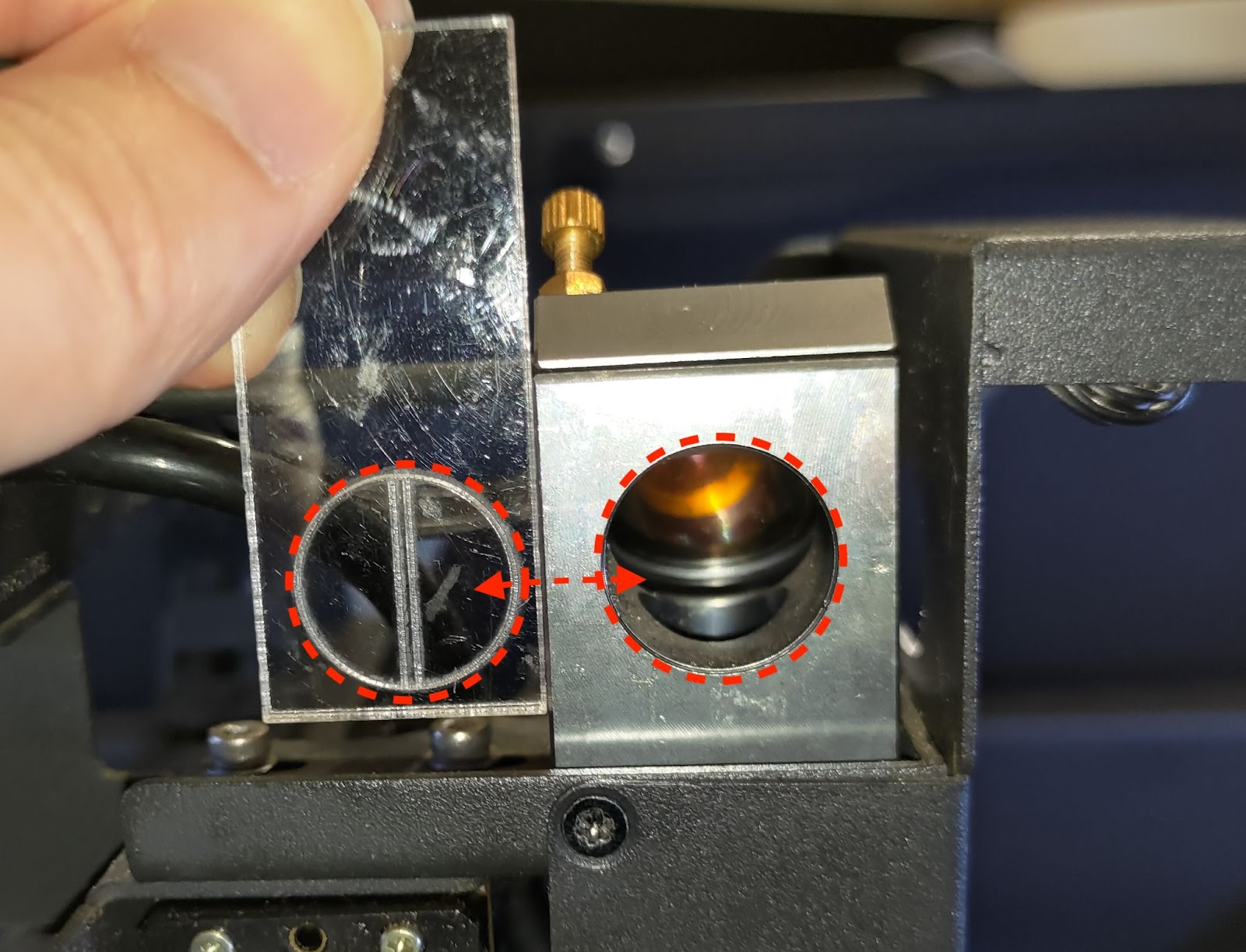

Verktøyets sirkel vil samsvare med inngangen som på bildet nedenfor.


Hvis maskinen din ikke kan skjære gjennom noe område av sengen, må du lage et midlertidig verktøy.
Vennligst bruk et stykke gjennomsiktig tape og brett det for å lukke den klebrige delen.
Tegn to linjer som på bildene nedenfor:

Midten av linjene på tapen vil være midten av den runde inngangen.
(Foreslår å markere to merker som de røde punktene på bildet nedenfor for å justere linjene på tapen.)

---



Trinn 8-5-1 - Lag punktet

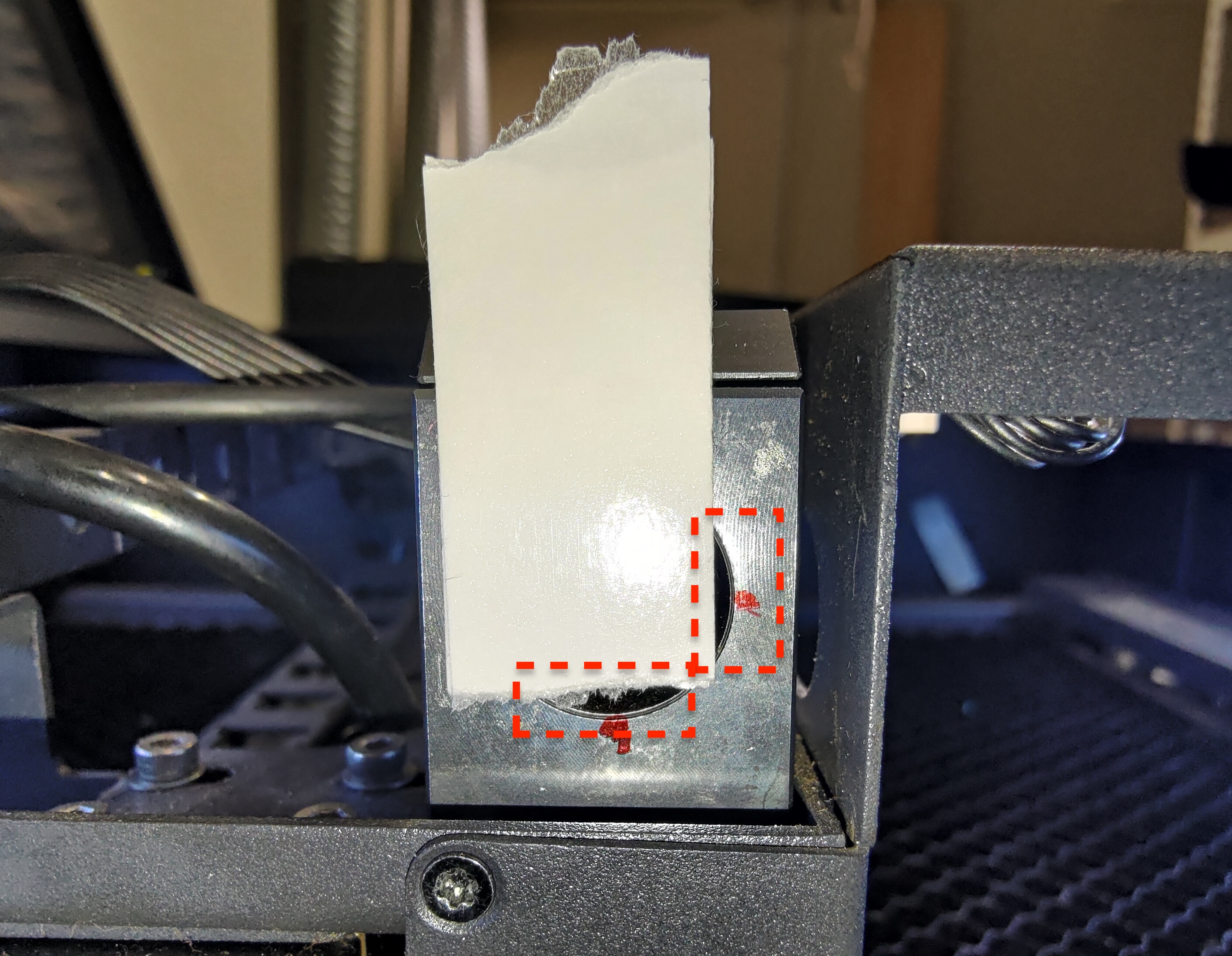

Plasser en 2-lags tape på den 3. speilinngangen.
Ikke dekk sirkelen (inngangen) helt, la litt være igjen for å justere posisjonen til OPA-verktøyet.

Flytt hodet til midten av sengen, og lag 5 pulser.

---

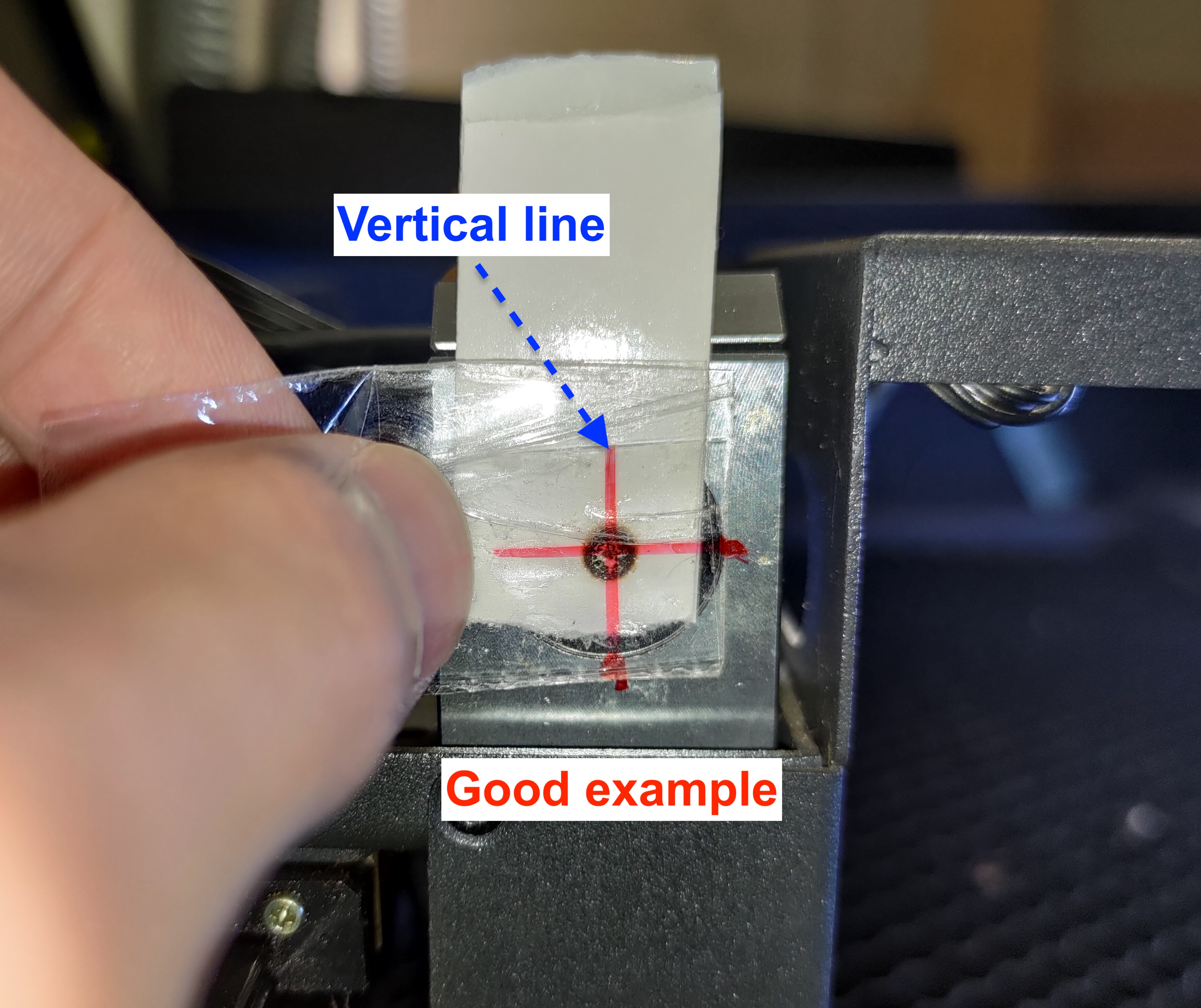

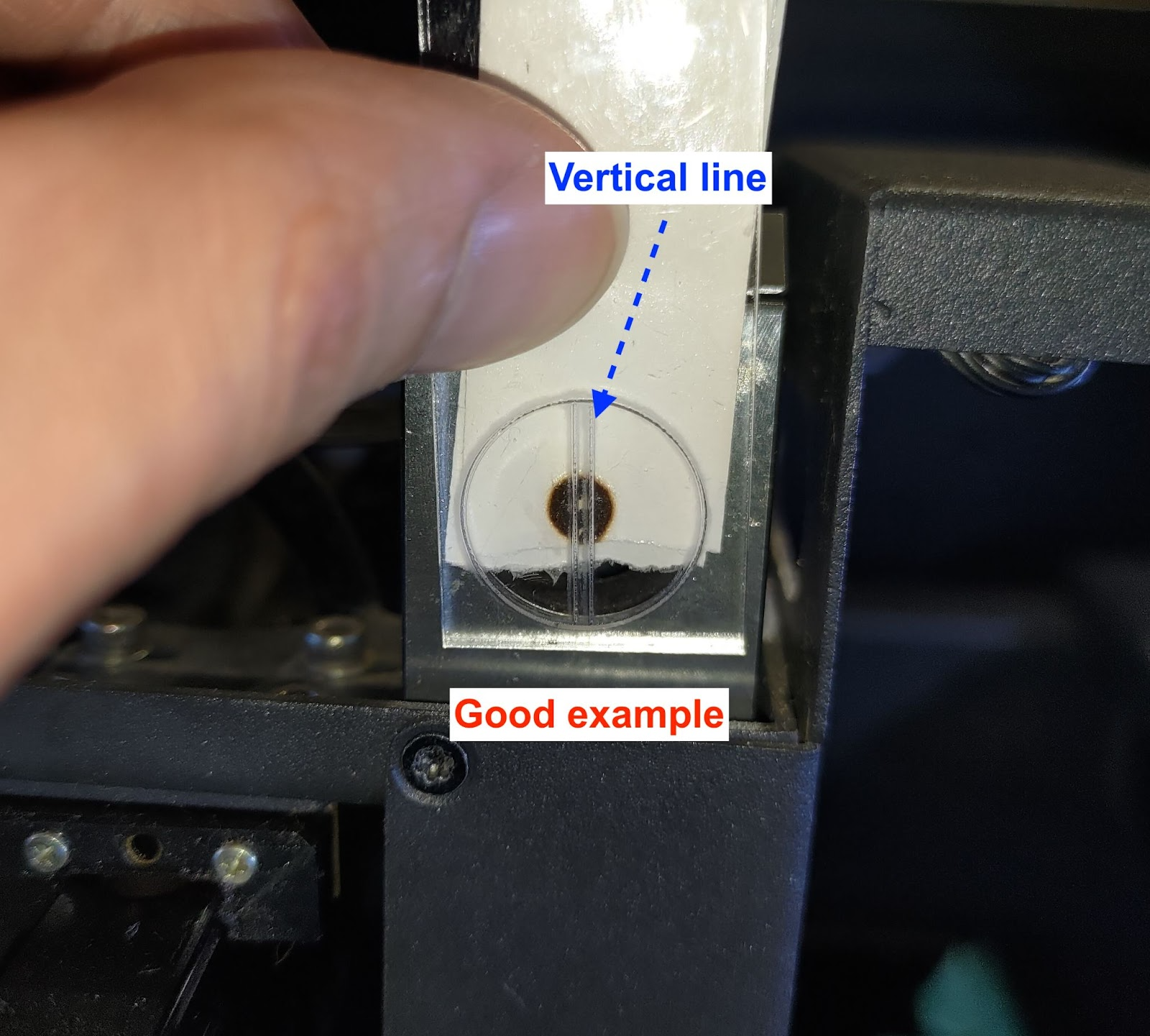

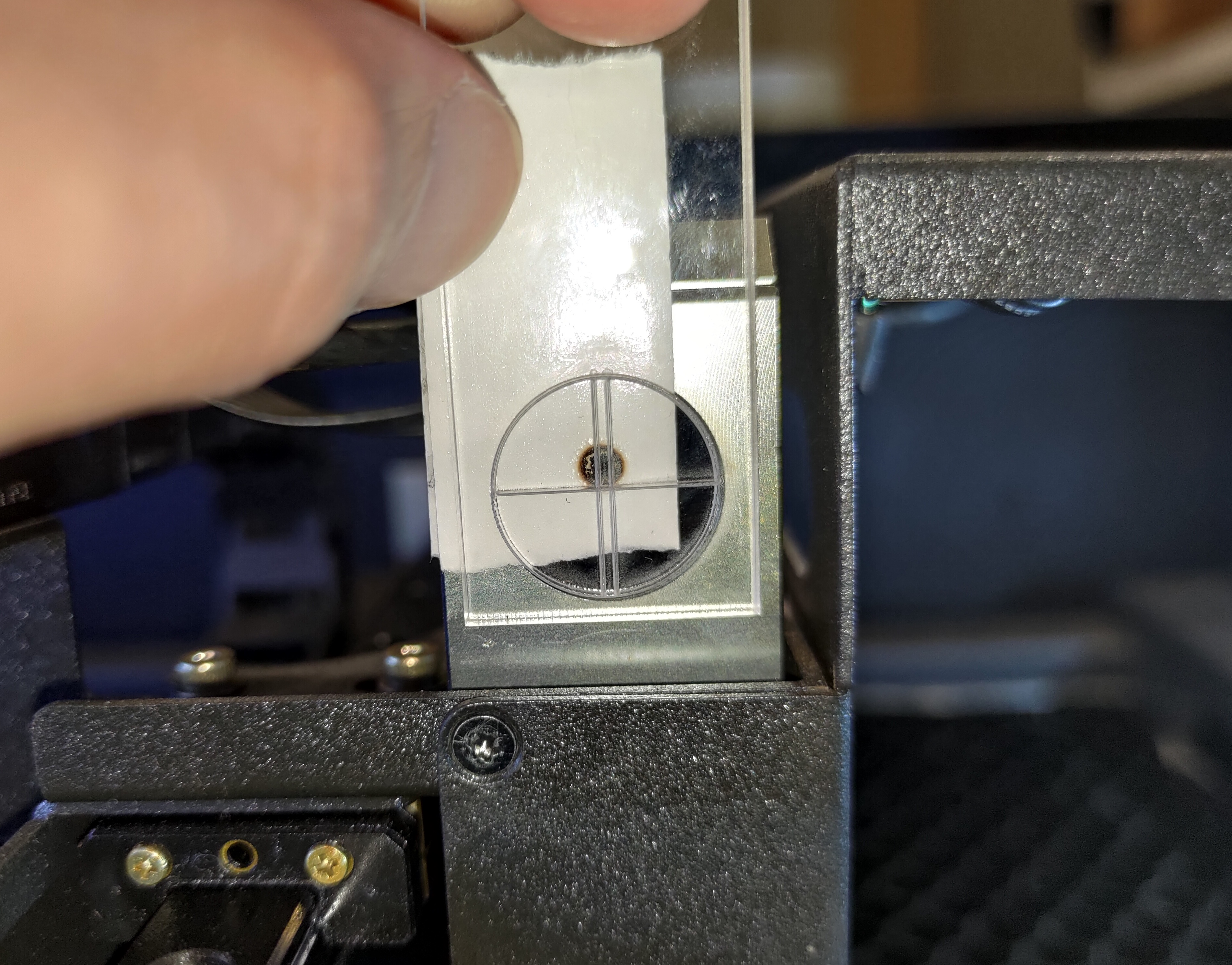

Trinn 8-5-2 - Kontroller den vertikale linjen med verktøyet
Bruk verktøyet for å sjekke om punktet er i midten vertikalt.

For akrylverktøy:

For tapeverktøy:



Hvis punktet ditt ikke er i midten, vennligst se video for instruksjoner om hvordan du justerer posisjonen til laserhodet. Etter å ha flyttet hodet, må kamerakalibrering utføres.

---

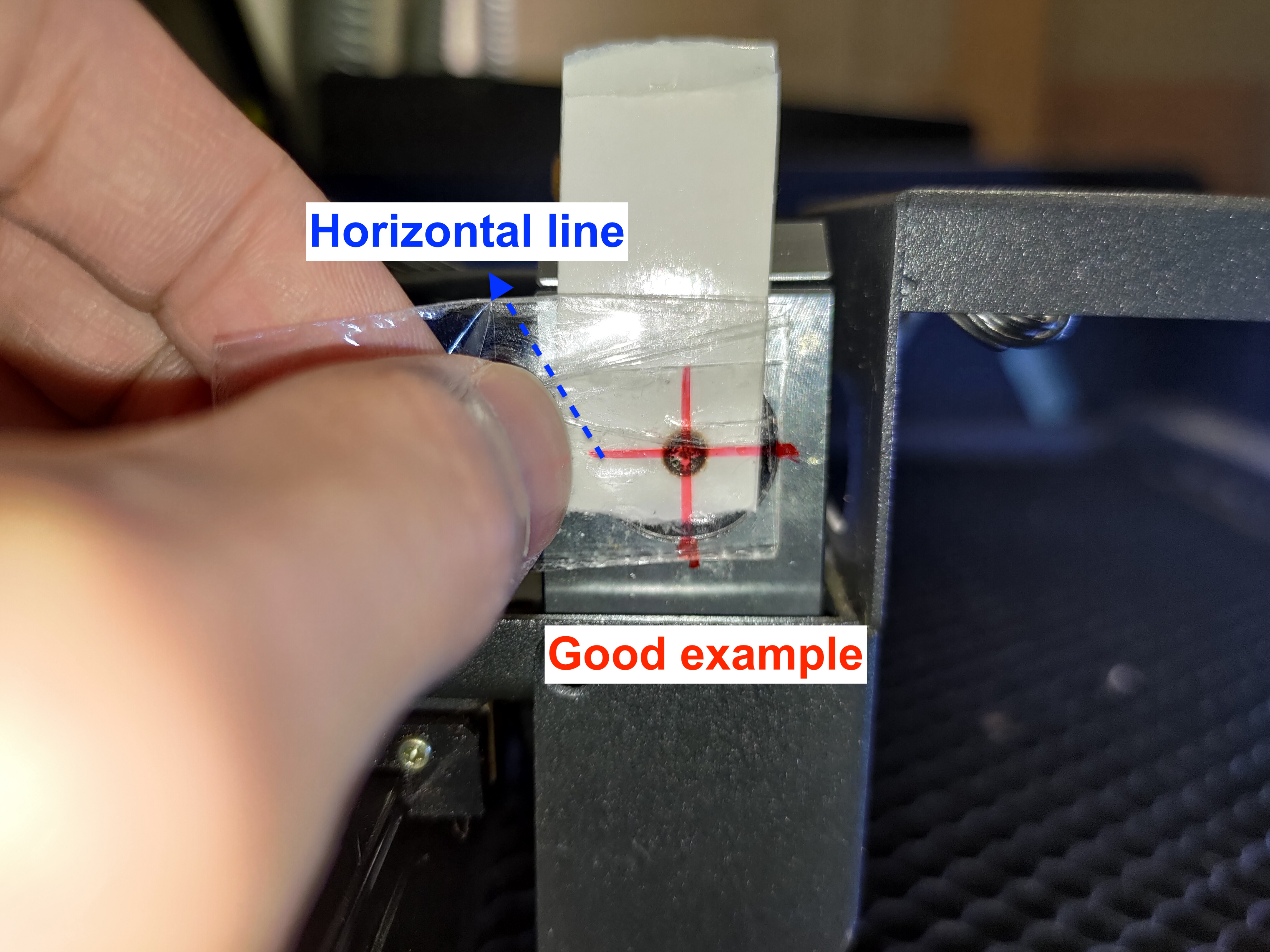

Trinn 8-5-3 - Kontroller den horisontale linjen med verktøyet

Etter å ha sjekket den vertikale linjen, vennligst bruk verktøyet for å sjekke den horisontale linjen at punktet må være i midten eller litt over linjen vil også bli akseptert.

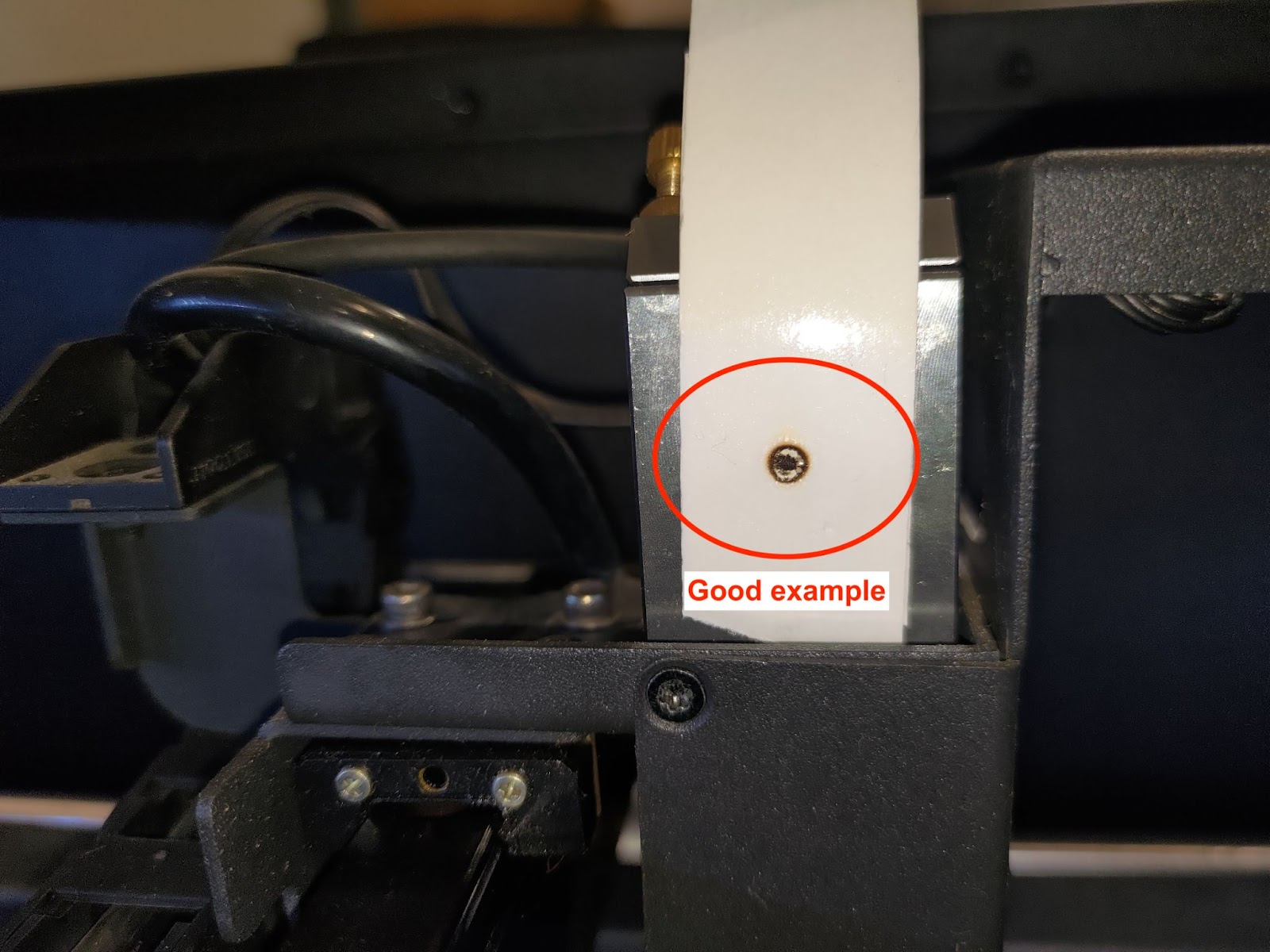

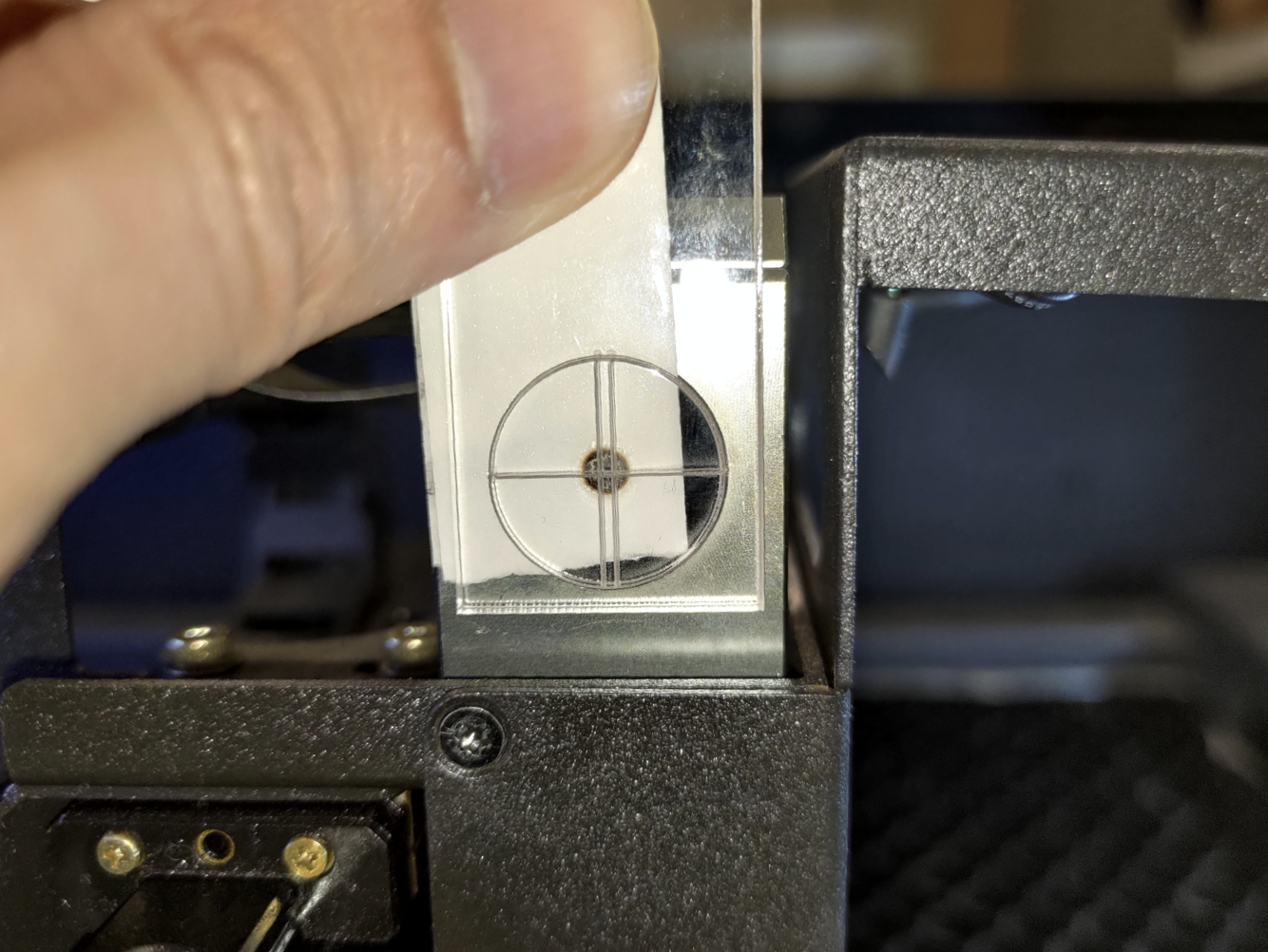

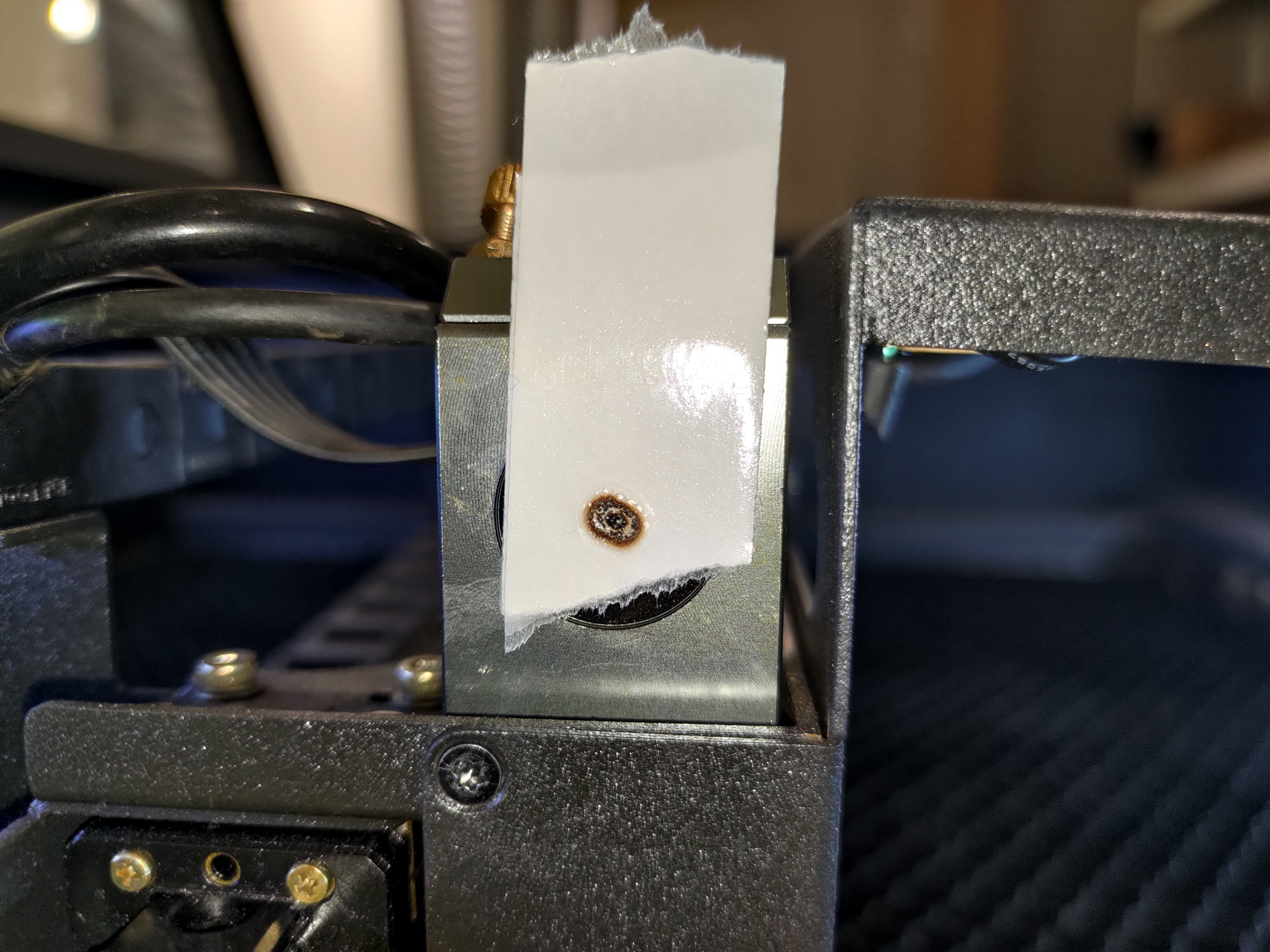

Akrylverktøy - Perfekt eksempel:

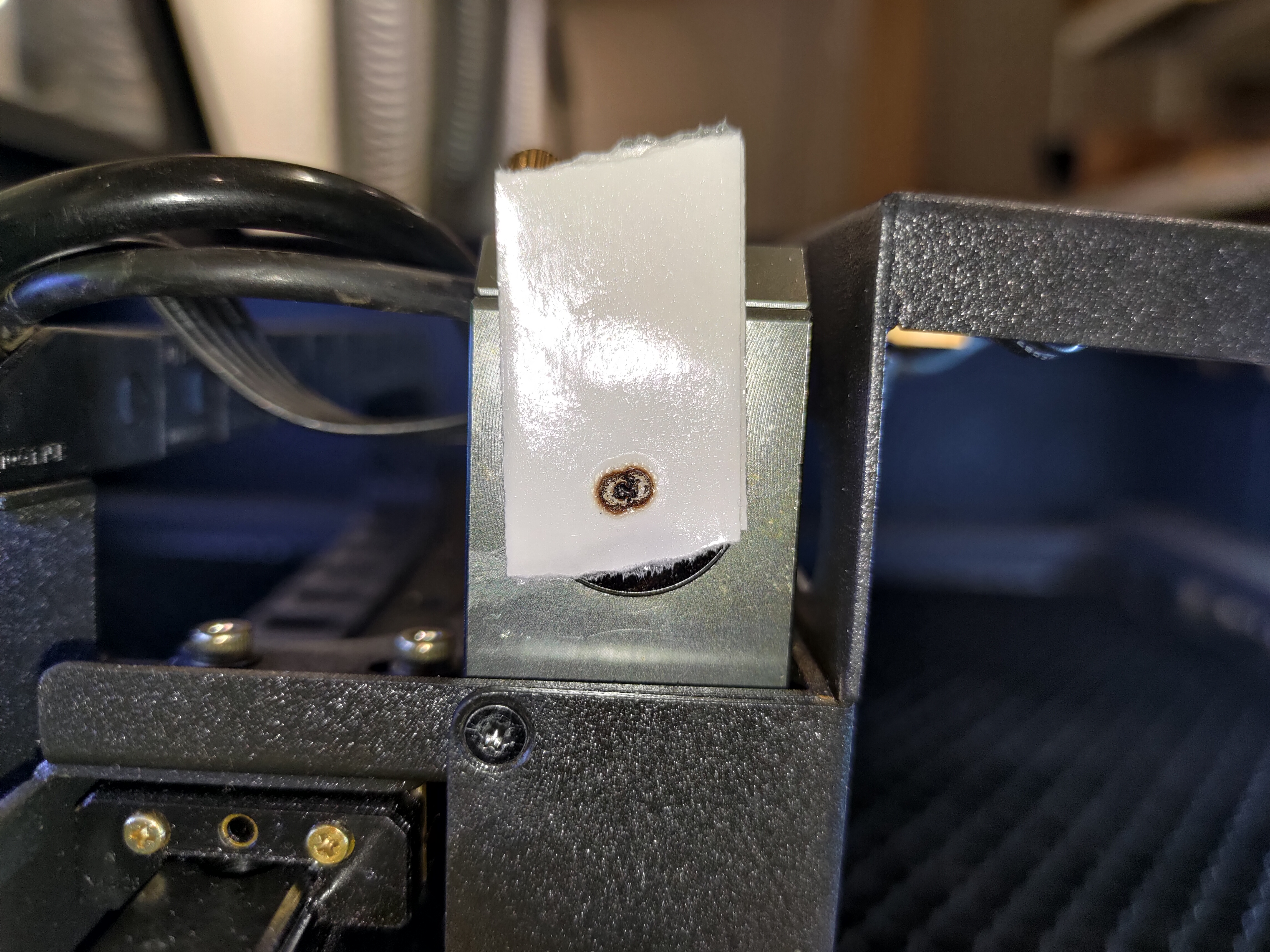

Akrylverktøy - Akseptabelt eksempel:

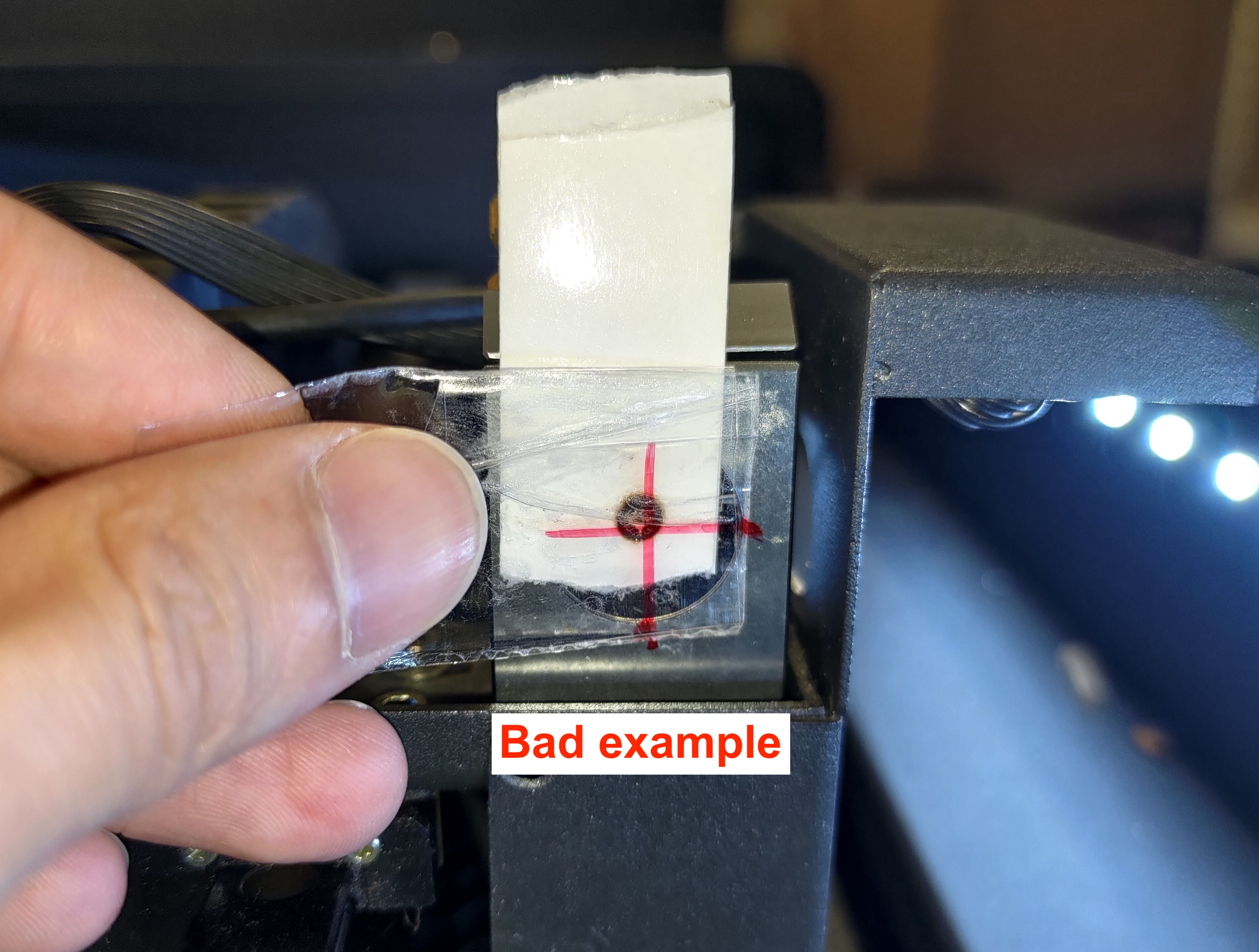

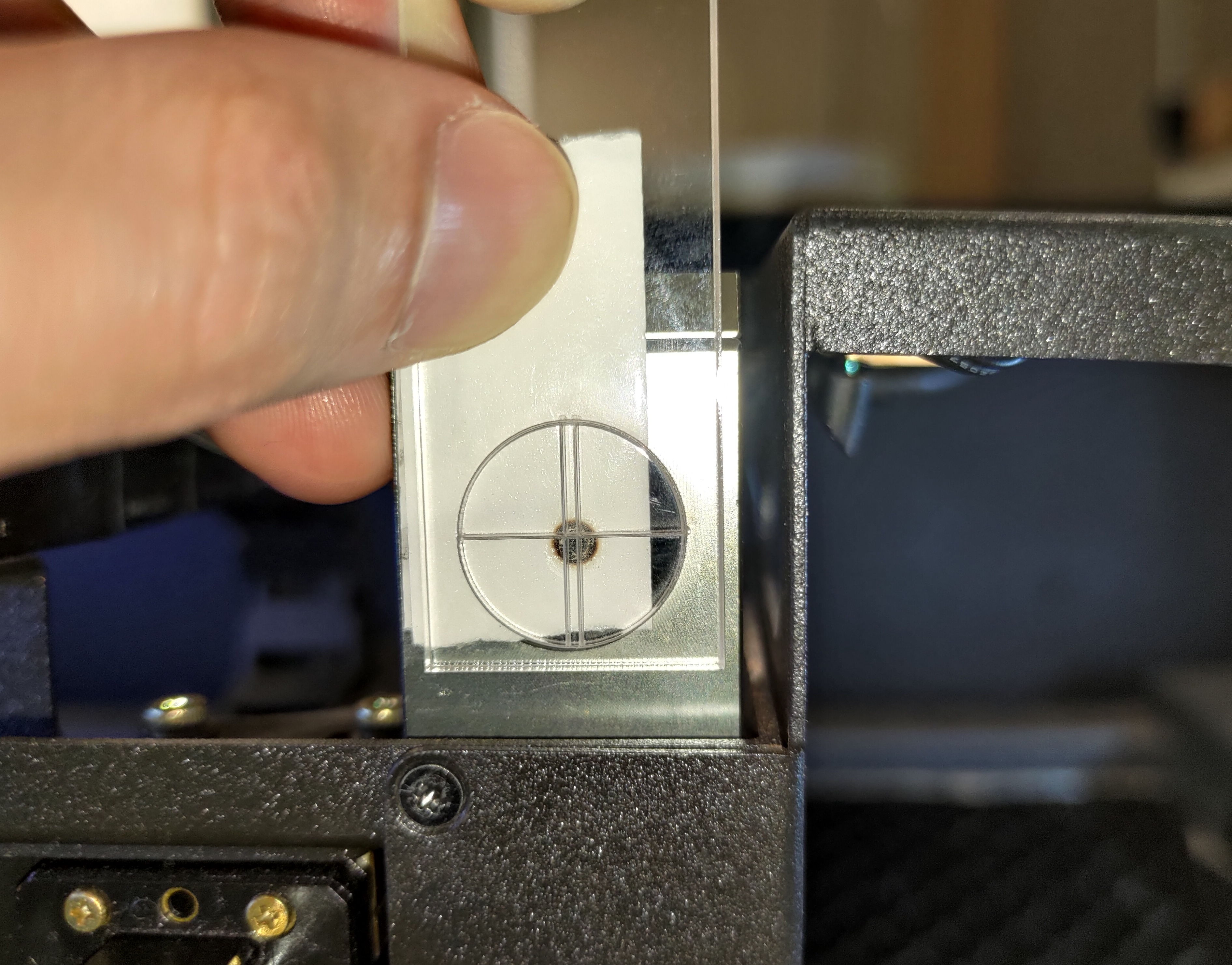

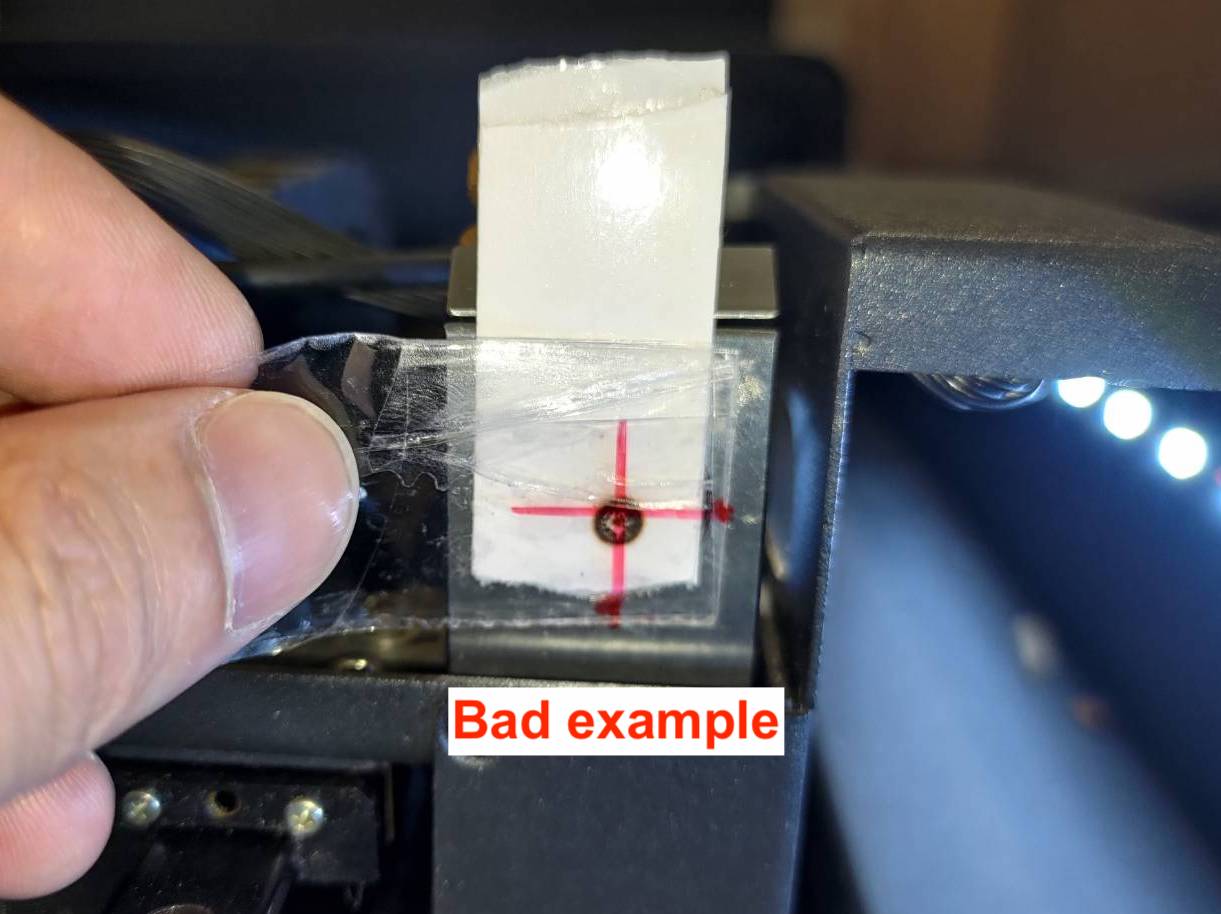

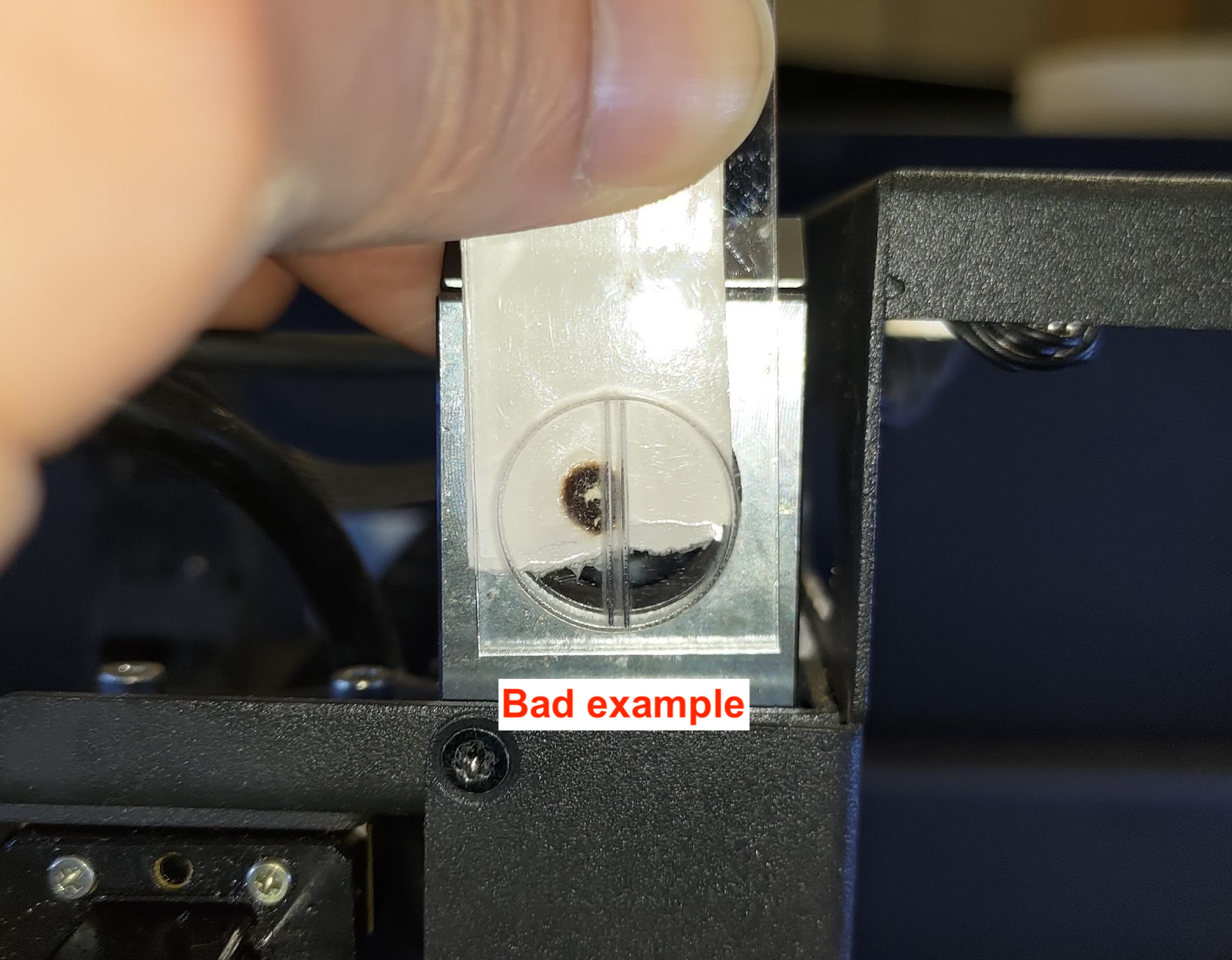

Akrylverktøy - Dårlig eksempel:

For tapeverktøy:



Hvis punktet ditt er under den horisontale linjen, vennligst kontakt din lokale forhandler og oppgi at punktet ditt er under den horisontale linjen.

---



Trinn 8-6 - Samle inn tapen fra det tredje speilet
Plasser et tolagstape på det 3. speilet og flytt hodet til midtre venstre posisjon.
Lag 3 pulser for å lage det første punktet.

Hold samme tape på det 3. speilet og flytt hodet til midtre høyre posisjon.
Lag 3 pulser for å lage det andre punktet.

Fjern tapen fra det 3. speilet og sett det på papiret.
Skriv ned posisjonen og antall pulser som på bildet nedenfor.

---



Trinn 9 - Kontroller strålebanen fra det tredje speilet til dysespissen
Det vil være to steder å sjekke.
Det første er midten av sengen.
Trinn oversikt:

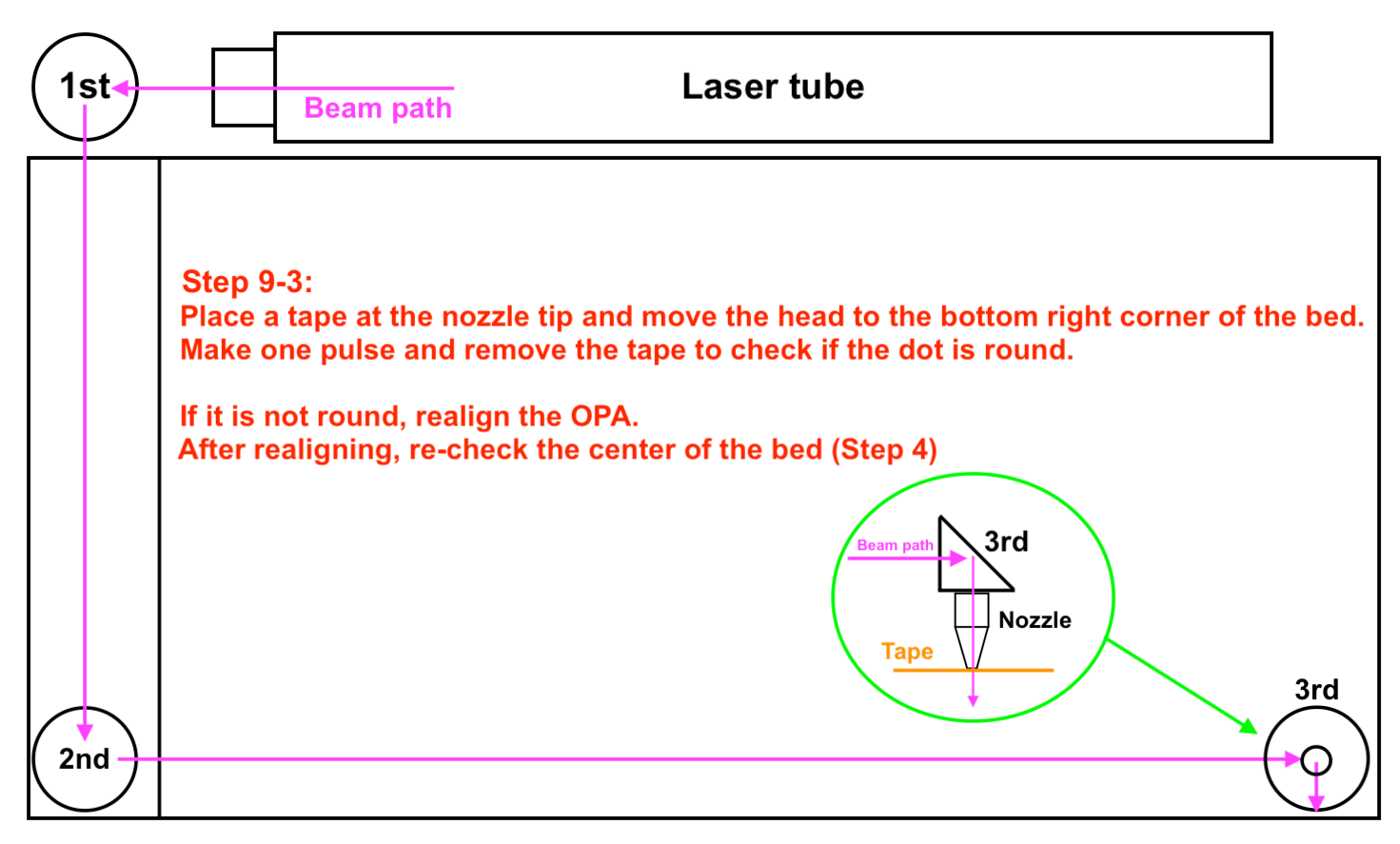

Det andre er nederst til høyre på sengen:
Trinn oversikt:

---

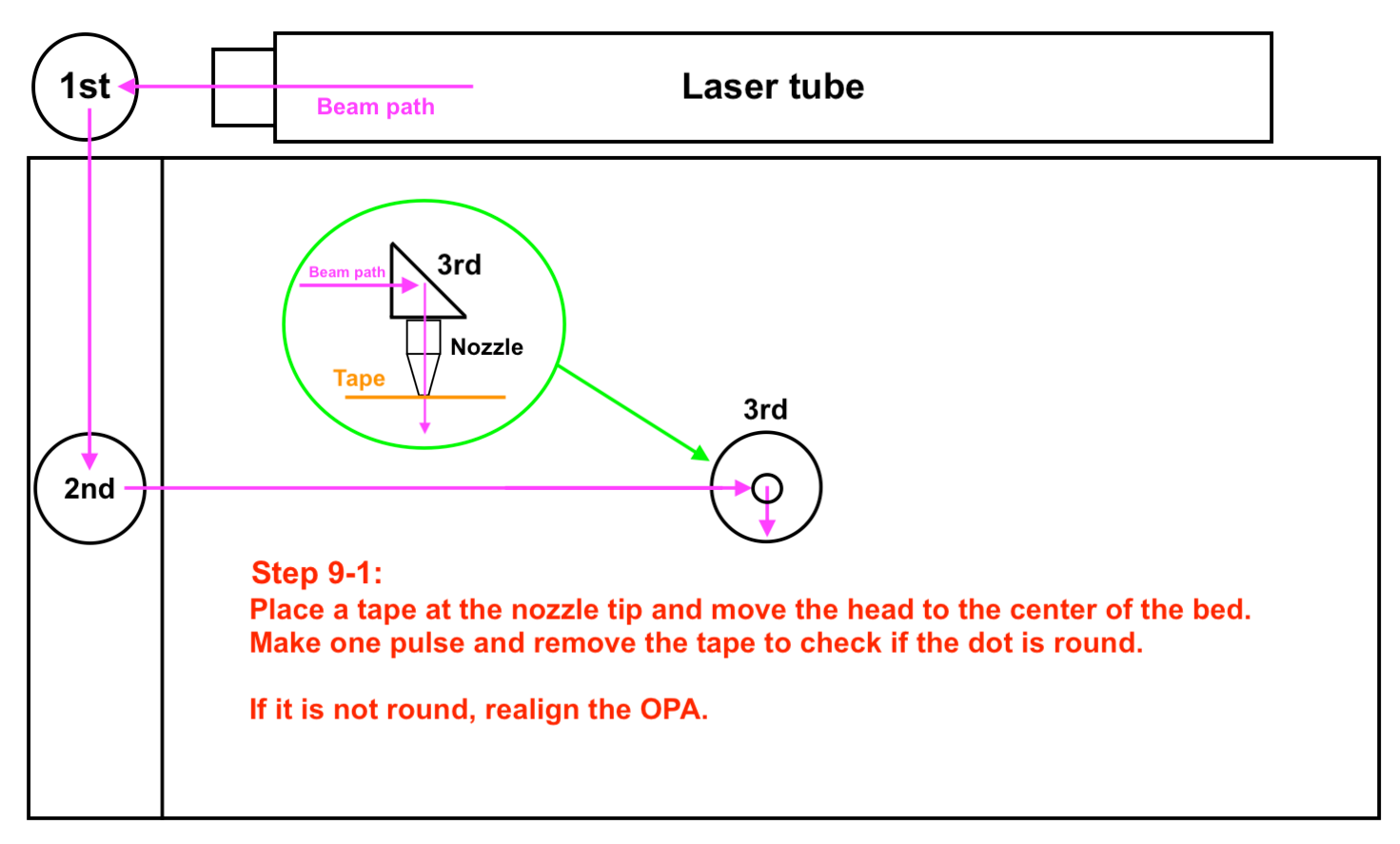

Trinn 9-1 - Sjekk Z-aksebanen i midten av sengen

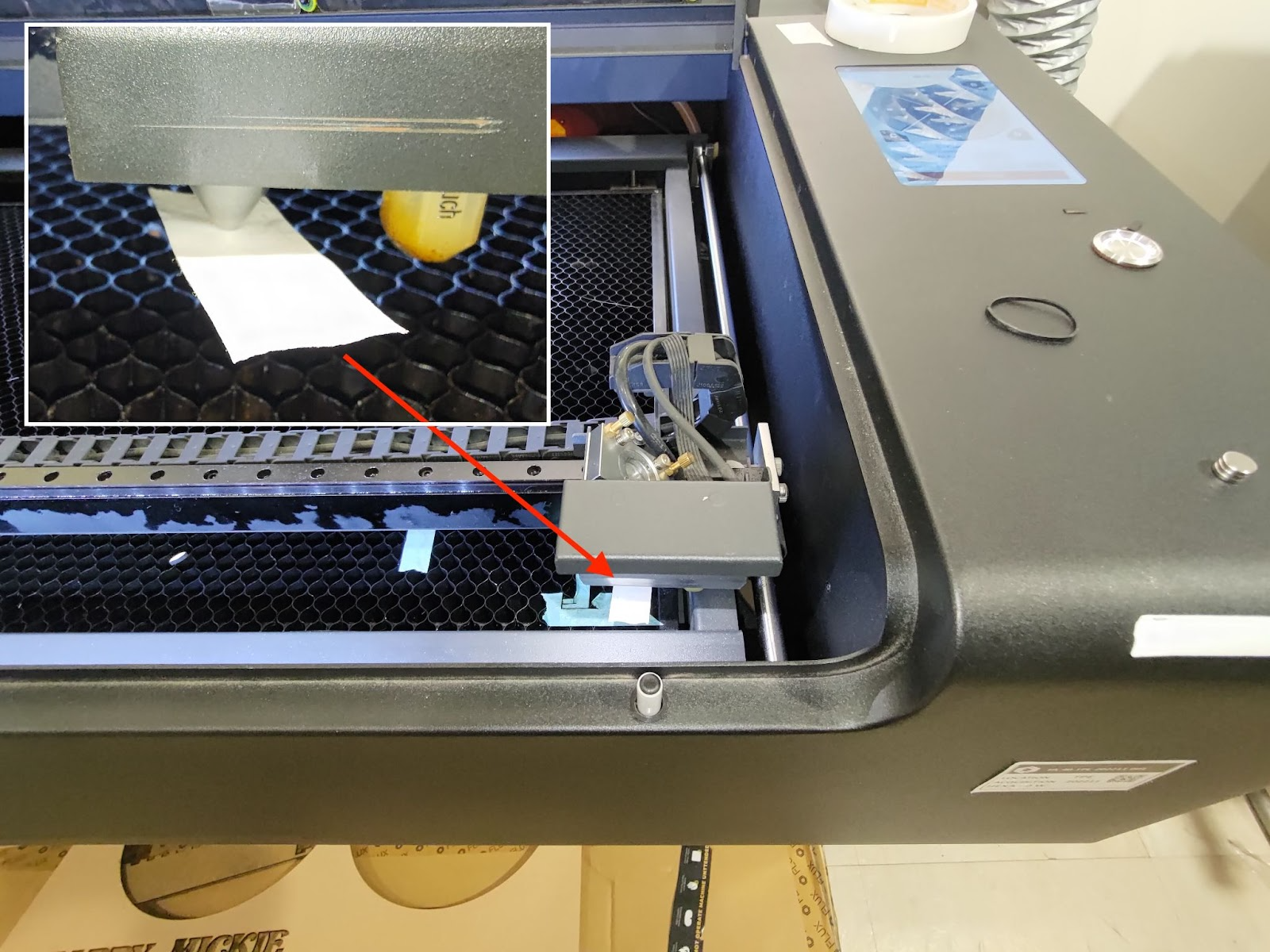

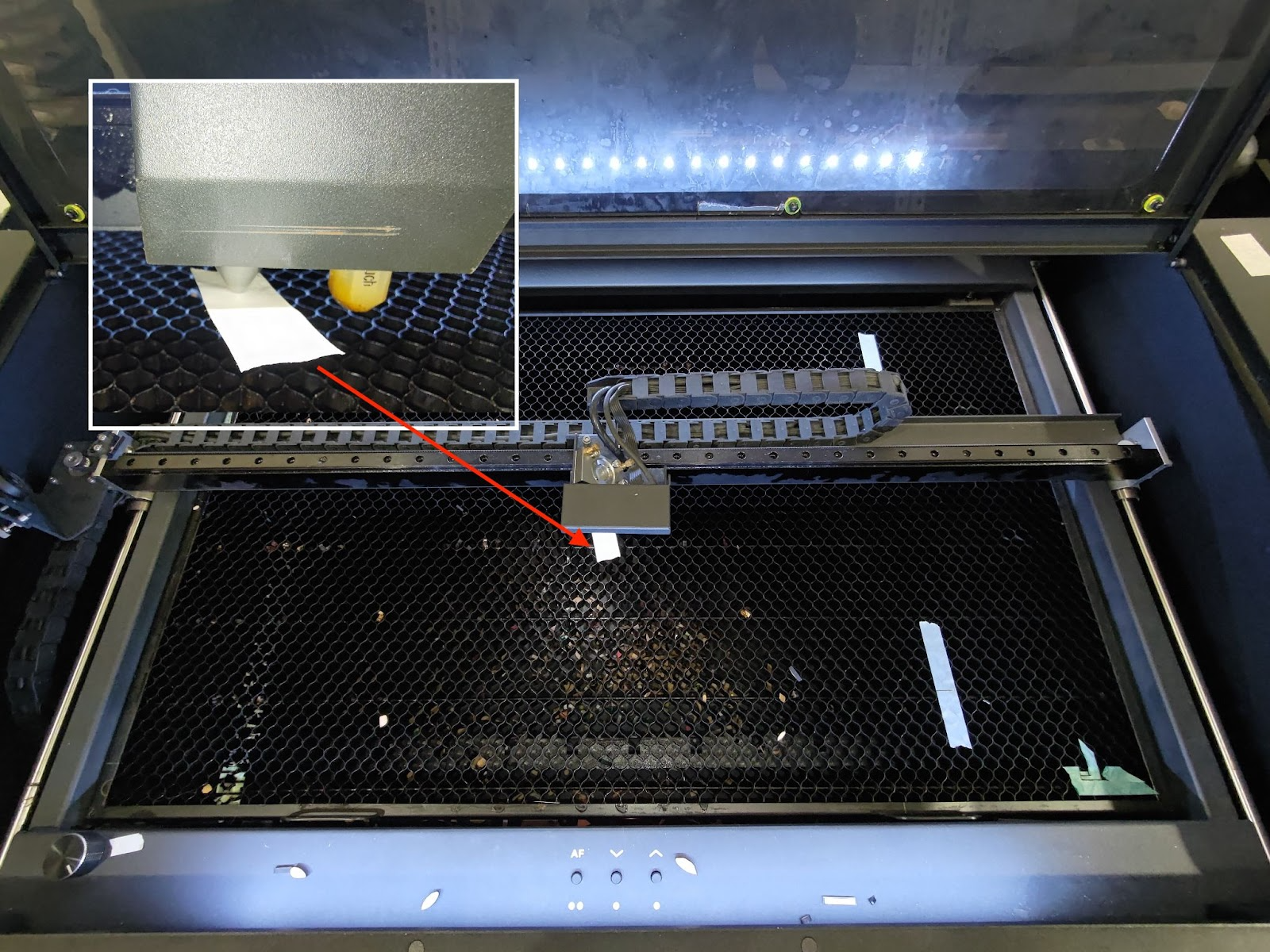

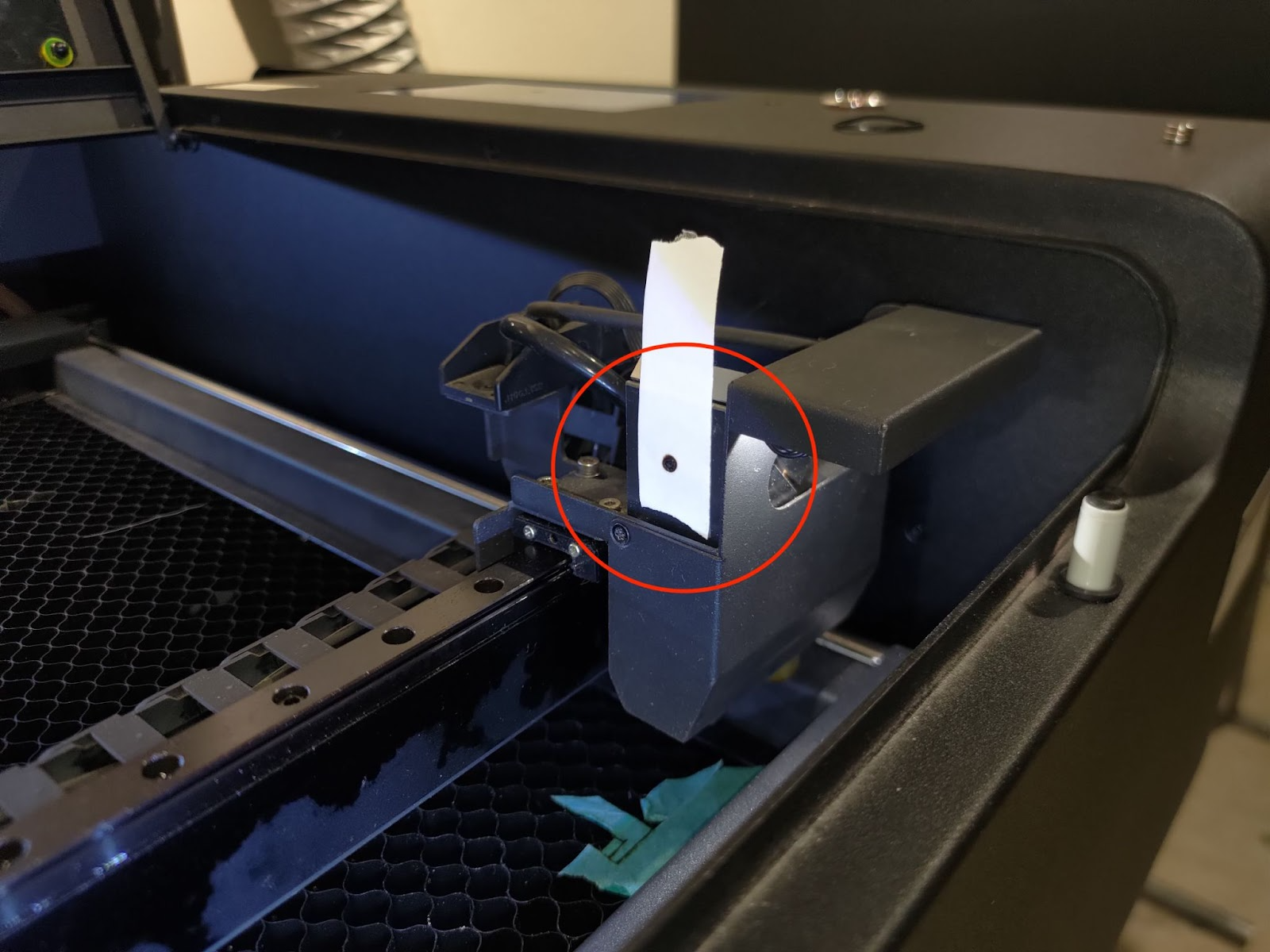

Plasser en ettlags tape på dysespissen og flytt laserhodet til midten av sengen, deretter lag en puls.

Fjern tapen og sjekk om punktet er rundt.

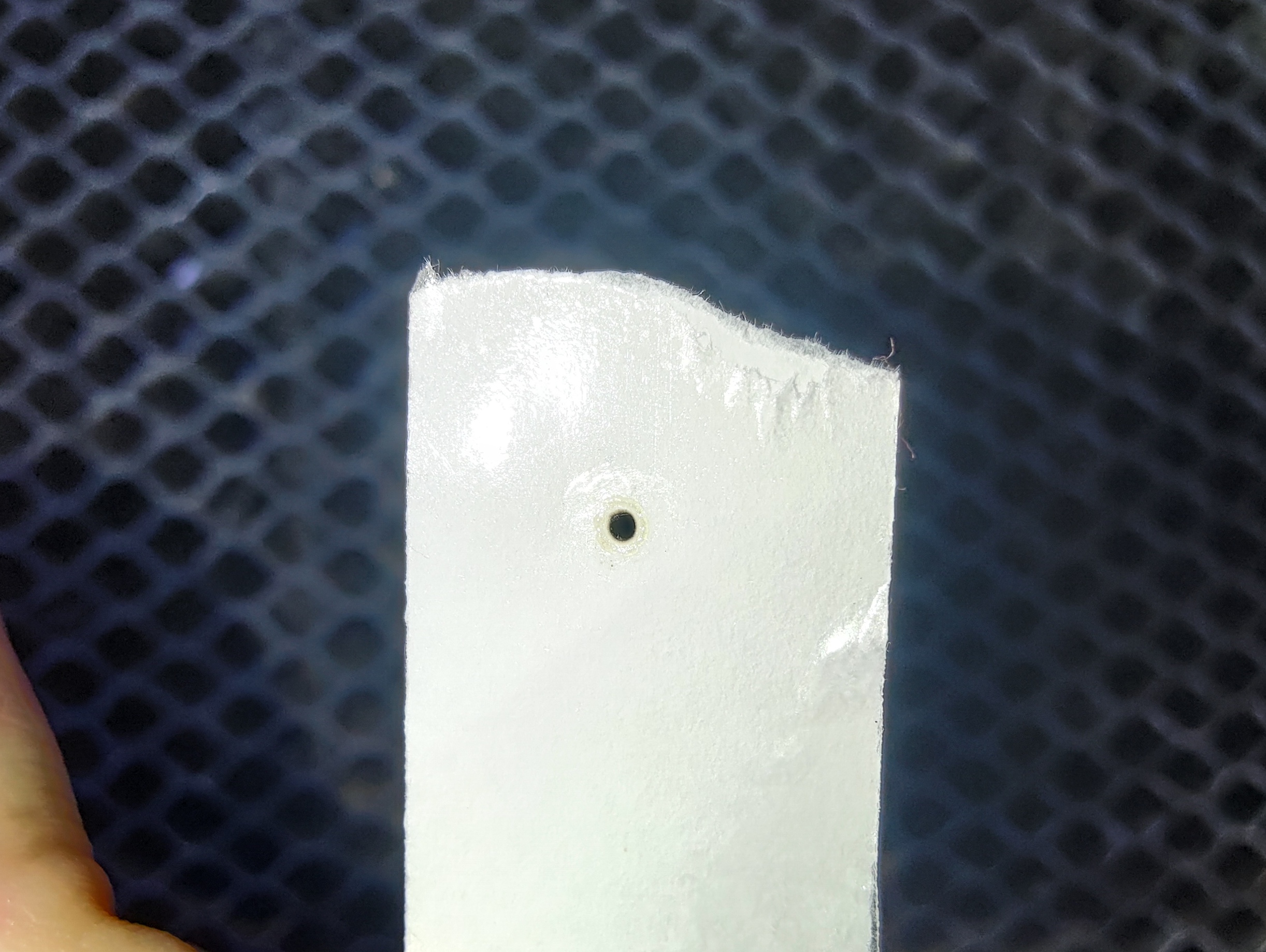

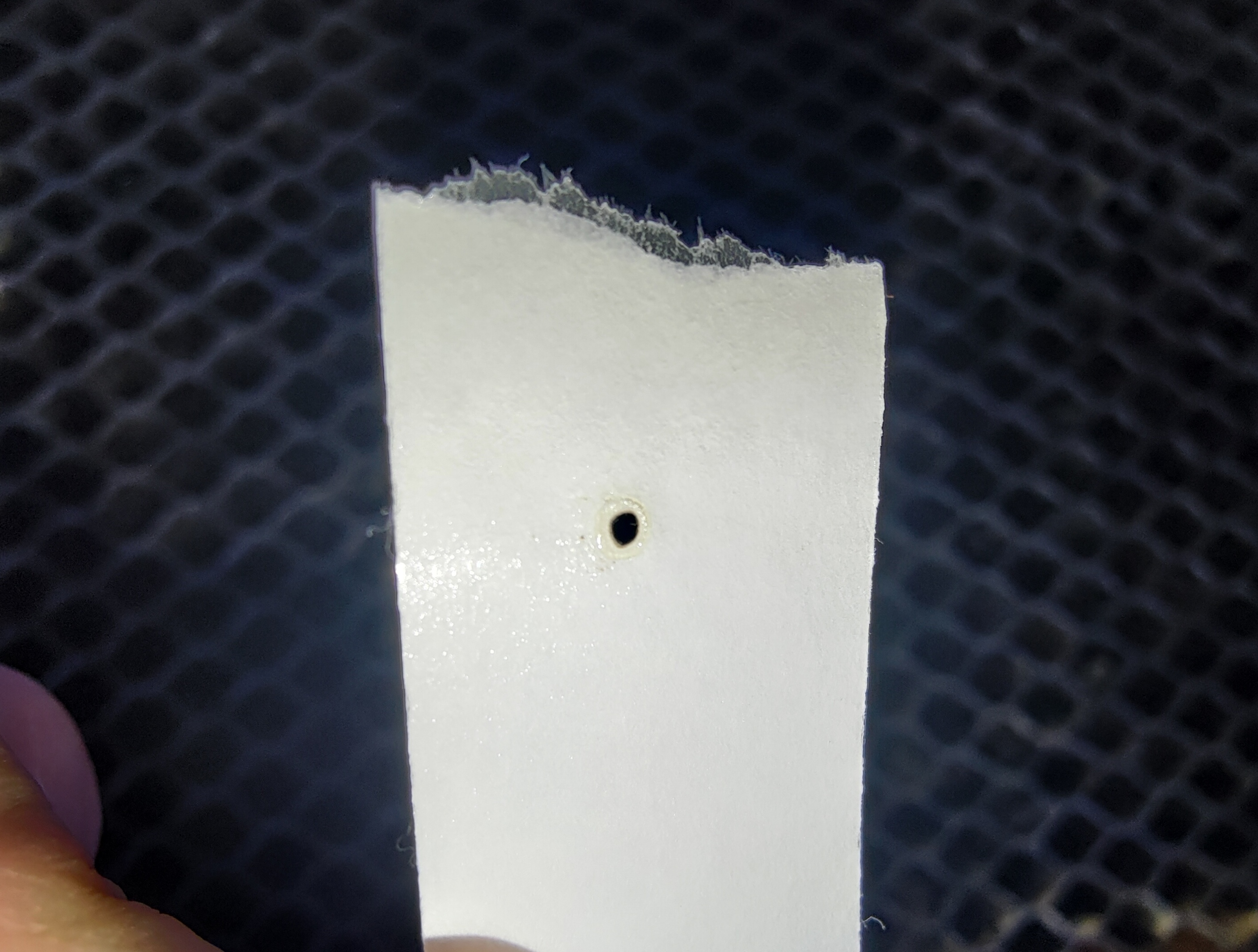

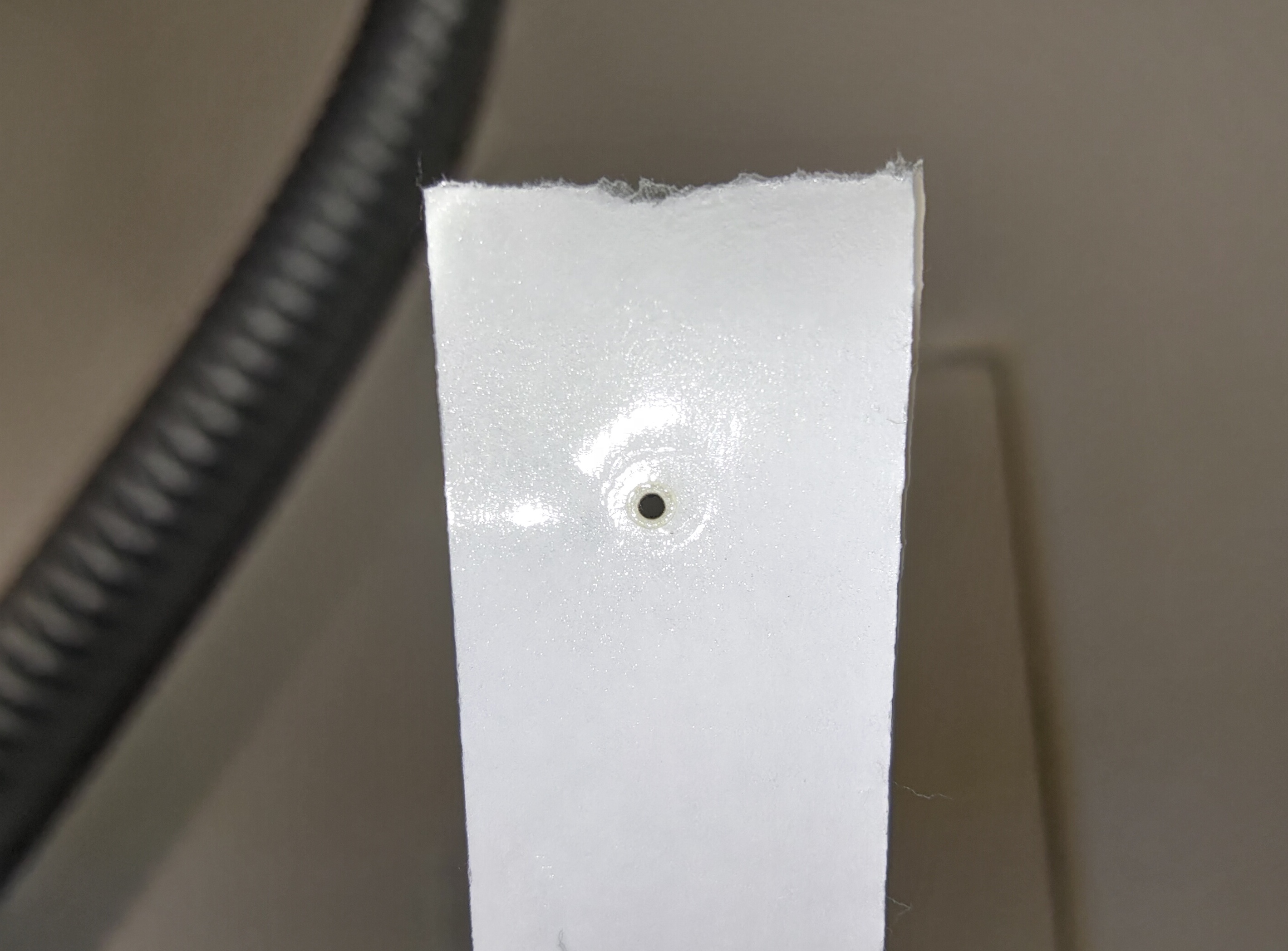

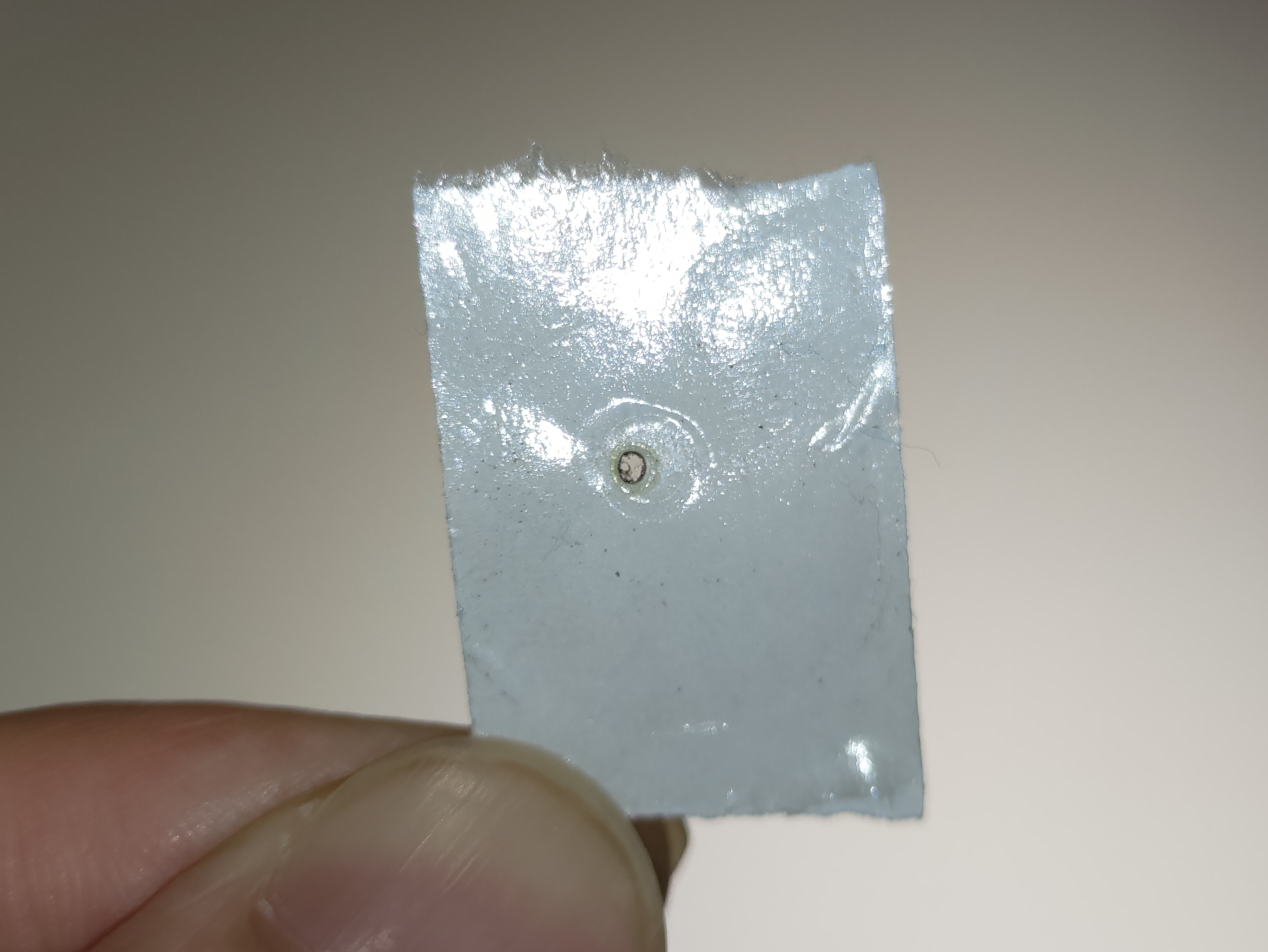

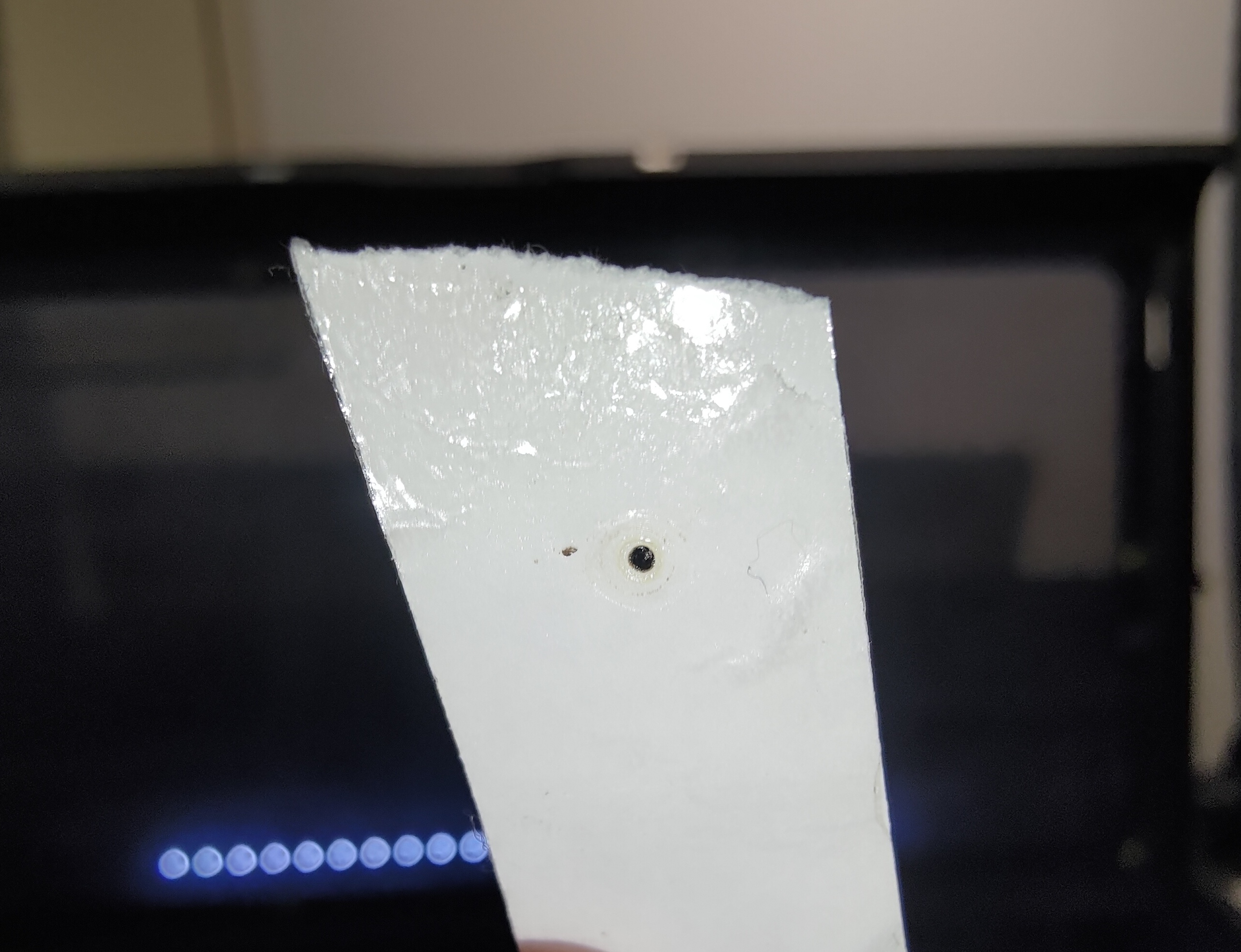

Godt eksempel:

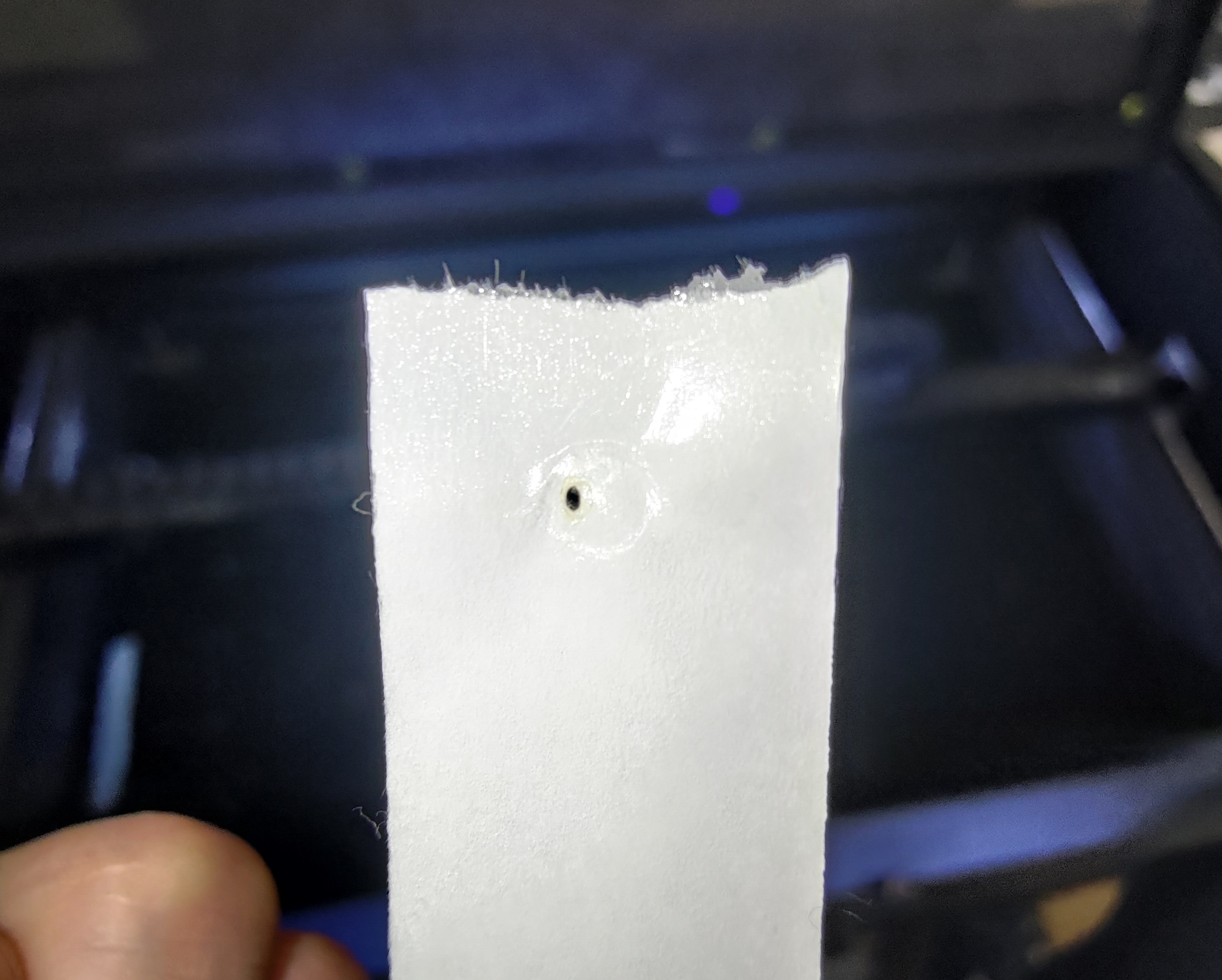

Dårlige eksempler:

- Hvis punktet ditt er rundt, gå til trinn 9-3

- Hvis punktet ditt ikke er rundt, gå til trinn 9-2 for å justere den optiske banen fra det 3. speilet til sengen (Z-aksen), som ikke er vertikal nok.

- Hvis du ikke finner noen prikker på tapen, kan du se instruksjonene for avansert justering. [4-13 Avansert justering av optisk bane]

---



Trinn 9-2 - Juster Z-aksebanen i midten av sengen

Dette trinnet vil lære deg hvordan du justerer den vertikale banen fra det tredje speilet til sengen ved å justere skruene på det tredje speilet.

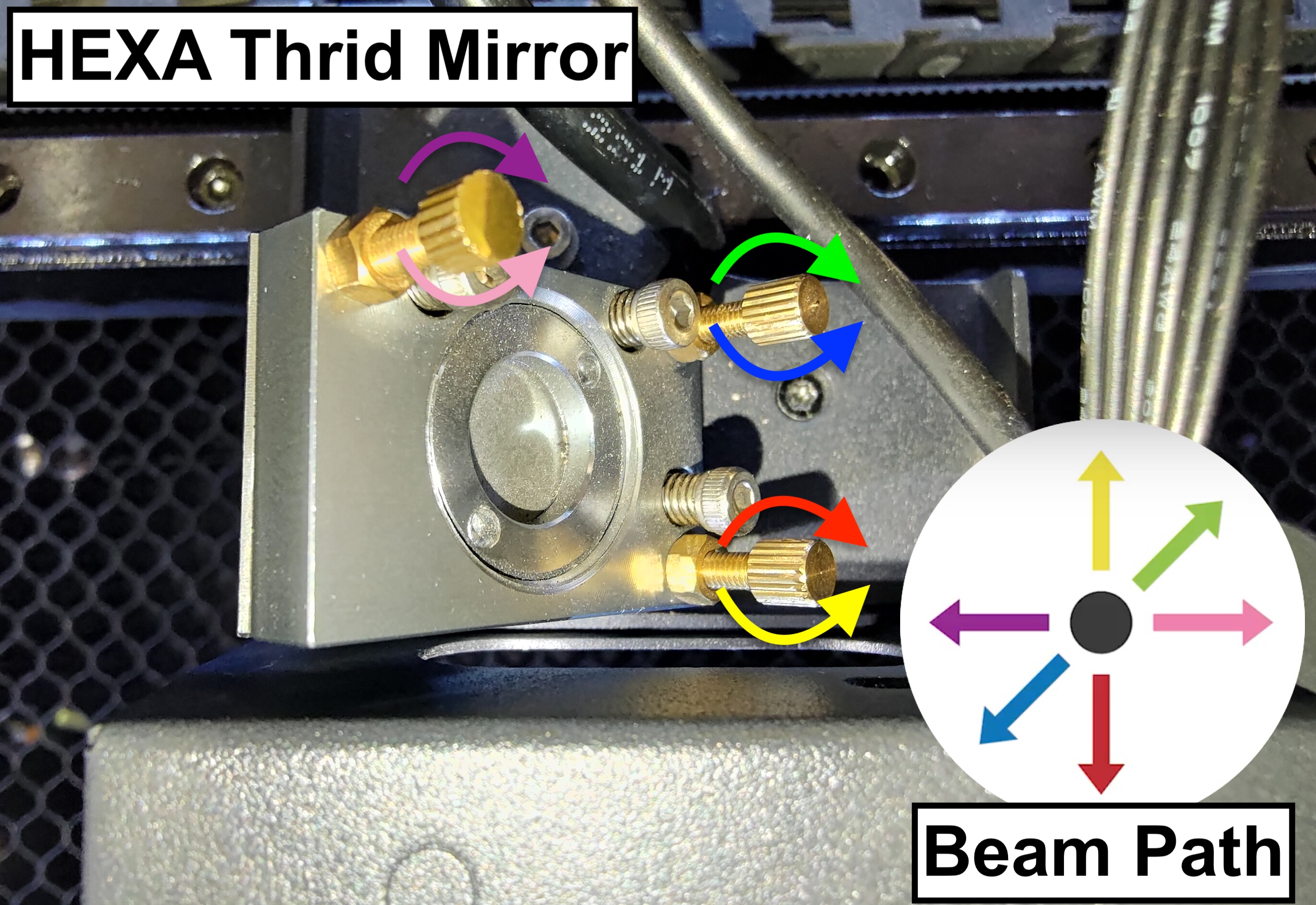

Det er tre skruer på det tredje speilet, og hvis du roterer dem med eller mot klokken, vil den vertikale strålens bane endre seg, noe som betyr at posisjonen til den lille prikken på tapen vil endre seg.

Vær oppmerksom på at hver gang du justerer skruen, kan banen endre seg. For å sikre nøyaktighet må du finne et tydelig område å feste tapen på dysespissen. Tapen kan gjenbrukes til hele det klare området er brukt opp.

---



Trinn 9-2-1 - Identifiser skruen som skal justeres
Bestem posisjonen til den vertikale prikken og mål skruen og dens rotasjonsretning.

Først må du kjenne til hele området som prikken kan bevege seg til.

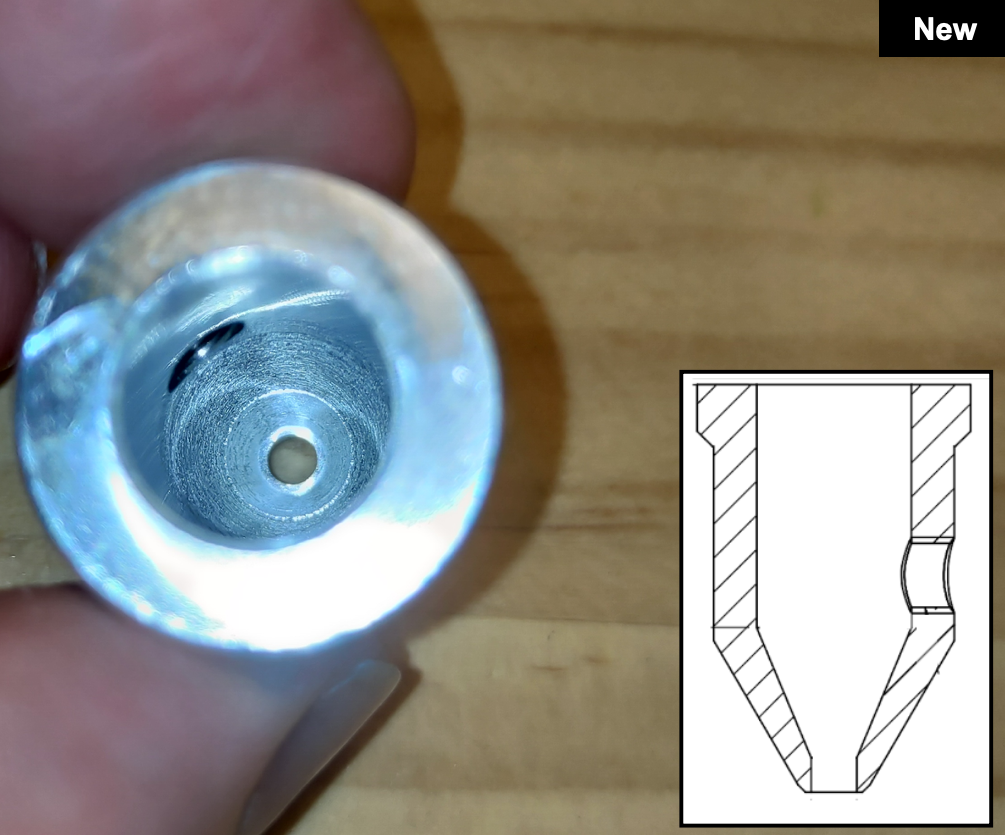

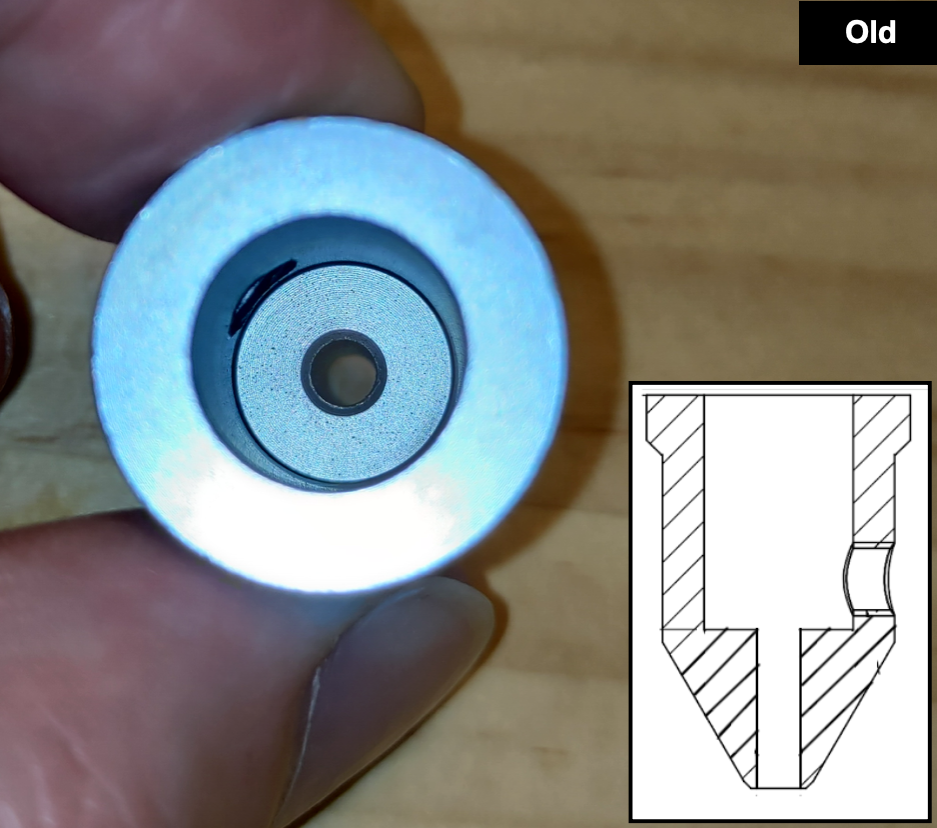

Det er faktisk det samme området som dysespissen. Det pressede merket på tapen er området.

Finn deretter nummeret som ligner på din vertikale prikks posisjon

Skjematisk graf:


Før du justerer skruen, vennligst lær hvordan du løsner mutteren riktig:
Bruk tangen til å holde skruen, løsne deretter mutteren med dobbelthodenøkkelen ved å vri den mot klokken.



For #1:
Den vertikale prikken må gå til høyre for å være rund og i midten.
Når du står foran maskinen:
Den øverste venstre skruen må roteres mot klokken.
Vennligst se bildet nedenfor.


For #2:
Den vertikale prikken må gå ned til høyre for å være rund og i midten.
Når du står foran maskinen:
Den øverste venstre skruen må roteres mot klokken for å gå til høyre.
Den nederste høyre skruen må roteres med klokken for å gå ned.
Vennligst se bildet nedenfor.

For #3:
Den vertikale prikken må gå ned for å være rund og i midten.
Når du står foran maskinen:
Den nederste høyre skruen må roteres med klokken for å gå ned.
Vennligst se bildet nedenfor.

For #4:
Den vertikale prikken må gå ned til venstre for å være rund og i midten.
Når du står foran maskinen:
Skruen øverst til høyre må roteres mot klokken.
Vennligst se bildet nedenfor.

For #5:
Den vertikale prikken må gå til venstre for å være rund og i midten.
Når du står foran maskinen:
Den øverste venstre skruen må roteres med klokken.
Vennligst se bildet nedenfor.

For #6:
Den vertikale prikken må gå opp til venstre for å være rund og i midten.
Når du står foran maskinen:
Skruen øverst til venstre må roteres med klokken for å gå til venstre.
Skruen nederst til høyre må roteres mot klokken for å gå opp.
Vennligst se bildet nedenfor.

For #7:
Den vertikale prikken må gå opp for å være rund og i midten.
Når du står foran maskinen:
Skruen nederst til høyre må roteres mot klokken for å gå opp.
Vennligst se bildet nedenfor.

For #8:
Den vertikale prikken må gå opp til høyre for å være rund og i midten.
Når du står foran maskinen:
Skruen øverst til høyre må roteres med klokken.
Vennligst se bildet nedenfor.

---



Trinn 9-2-2 - Stram mutteren etter justering
Vennligst stram mutteren etter justering av skruen ved å vri den med klokken.

---



Trinn 9-3 - Kontroller Z-aksebanen i nederste høyre hjørne av sengen
Plasser et lag tape på dysespissen, flytt laserhodet til nederste høyre hjørne av arbeidsflaten, og lag en puls.


Fjern tapen og sjekk om punktet er rundt.
(Det er normalt at hjørneprikken er mindre enn midtprikken. Vennligst se eksemplene nedenfor.)

Godt eksempel:


Akseptable eksempler:




Dårlige eksempler:




- Hvis prikken din ikke er rund, gå tilbake til trinn 9-4 for å justere den optiske banen fra det tredje speilet til sengen (Z-aksen) som ikke er vertikal nok.

- Hvis prikken din er rund, gå til trinn 9-5.

---



Trinn 9-4 - Juster Z-aksebanen i nederste høyre hjørne av sengen

- Se trinn 9-2 og fullfør justeringen. Justeringsmetoden er den samme som å justere prikken i midten av sengen.

- Vennligst kontroller den vertikale prikken i midten på nytt etter justering av nederste høyre hjørne.

Hvis det ikke er mulig å få begge posisjonene runde samtidig, hopp over justeringen av nederste høyre hjørne, gå til 9-5, og gjennomfør trinn 10.

---



Trinn 9-5 - Samle inn tapene fra dysespissen (Z-akse)
Plasser et lag tape på dysespissen, flytt laserhodet til midten av arbeidsflaten, og lag en puls.

Fjern tapen fra det dysespiss og sett det på papiret.
Skriv ned posisjonen og antall pulser som på bildet nedenfor.

Plasser en annen ettlags tape på dysespissen, flytt laserhodet til nederste høyre hjørne av arbeidsflaten, og lag en puls.


Fjern tapen fra dysespissen og legg den på papiret.
Skriv ned posisjonen og antall pulser som på bildet nedenfor.

######################################################################
Justeringsprosessen for den optiske banen er nå fullført.

- Hvis du ikke har problemer med maskinen, kan du stoppe her, og de innsamlede tapene kan kastes.
- Hvis du har problemer relatert til justering eller laserutgang, vennligst gå til trinn 10 og behold de innsamlede tapene for feilsøking og rapportering.
######################################################################

Trinn 10 - Innsamling av tape og kontroll av dysetype

Hvis OPA er i orden, men maskinen har andre problemer, vennligst kontakt din lokale forhandler og ta vare på de innsamlede tapene, som kan deles når forhandleren ber om det.

Hvis de vertikale prikkene i begge posisjoner ikke er på linje samtidig, vennligst gå til Trinn 10-1 for å sjekke dysetypen din.

---



Trinn 10-1 - Kontroll av dysetype

Vennligst se article for å demontere skjoldet og fokuslinsen for å sjekke typen dyse du har.

Den nye dysetypen vil ha et større indre rom, noe som gir mer toleranse for OPA. Dette betyr at det vil være enklere å justere den optiske banen med den nye typen.

• Hvis du har en gammel type, vennligst ta et bilde og informer forhandleren din om å sende deg en ny type dyse og gå til trinn 10-2 for å samle flere taper.


• Hvis du allerede har den nye typen, kan du hoppe over dette trinnet og gå direkte til trinn 10-2 for å samle flere teiper.

---



Trinn 10-2 - Tape-innsamling

- Bruk et stykke to-lags tape. Lag det første punktet på øverste venstre hjørne med tre laserpulser.

- Behold tapen og lag det andre punktet øverst til høyre med 3 laserpulser.

- Samle inn den første tapen. Skriv ned posisjon og antall pulser:



- Bruk et annet nytt stykke to-lags tape. Lag det første punktet på nederst til venstre med tre laserpulser.

- Behold tapen og lag det andre punktet nederst til høyre med 3 laserpulser.



- Samle inn den siste tapen. Skriv ned posisjon og antall pulser.



- Til slutt, ta et nærmere bilde av dysespiss-prikkene.



Etter å ha samlet inn tapene, vennligst gå til trinn 11 for å rapportere til din forhandler.

---



Trinn 11 - Rapporter til lokal forhandler eller FLUX Support

---



#END
