4-10 Utskifting av laserrør

Utskiftningstrinn

0. Koble fra strømmen og åpne chassiset

1. Vennligst koble fra strømledningen først, og bytt deretter laserrøret.
2. Vennligst bruk Torx-skrutrekkeren til å fjerne 2 skruer på begge sider av bakdekselet og løft dekselet.
3. Du kan først fjerne støvet fra bakre chassis og deretter bytte laserrøret. Bruk en støvsuger eller høytrykksspylepistol for å fjerne støvet fra bakre chassis, og bruk deretter et papirhåndkle eller en klut med alkohol for å tørke av det skitne området og vent til chassiset er tørt før du fortsetter med neste operasjon.

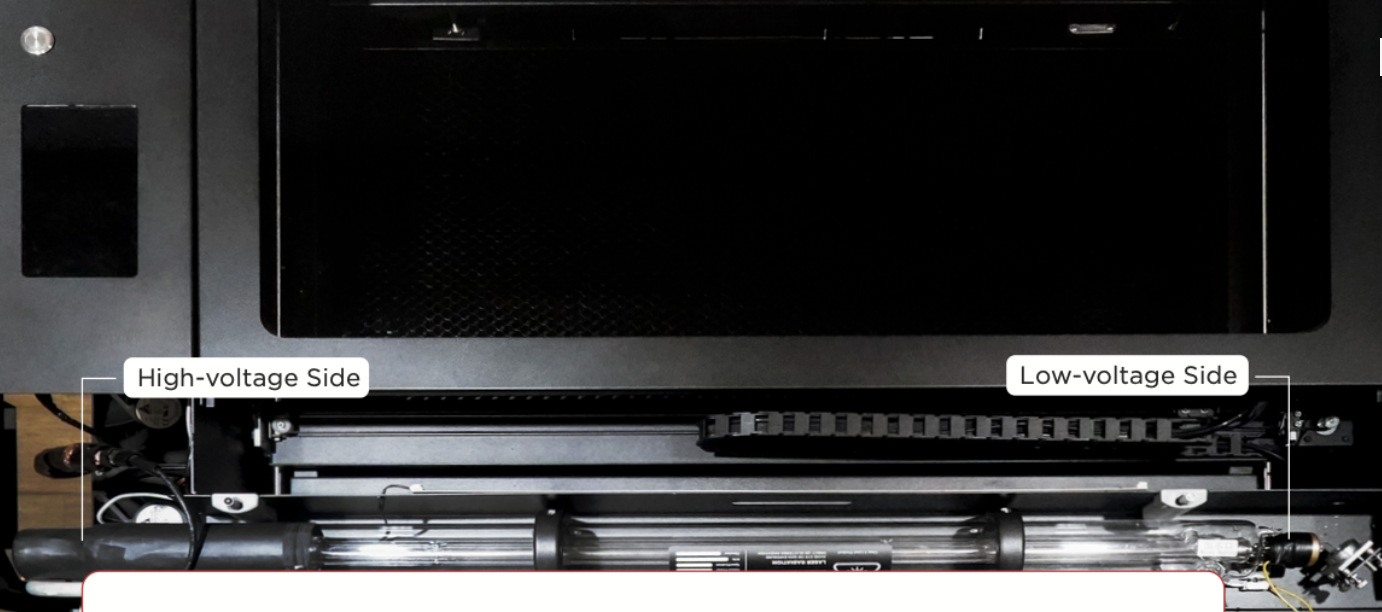

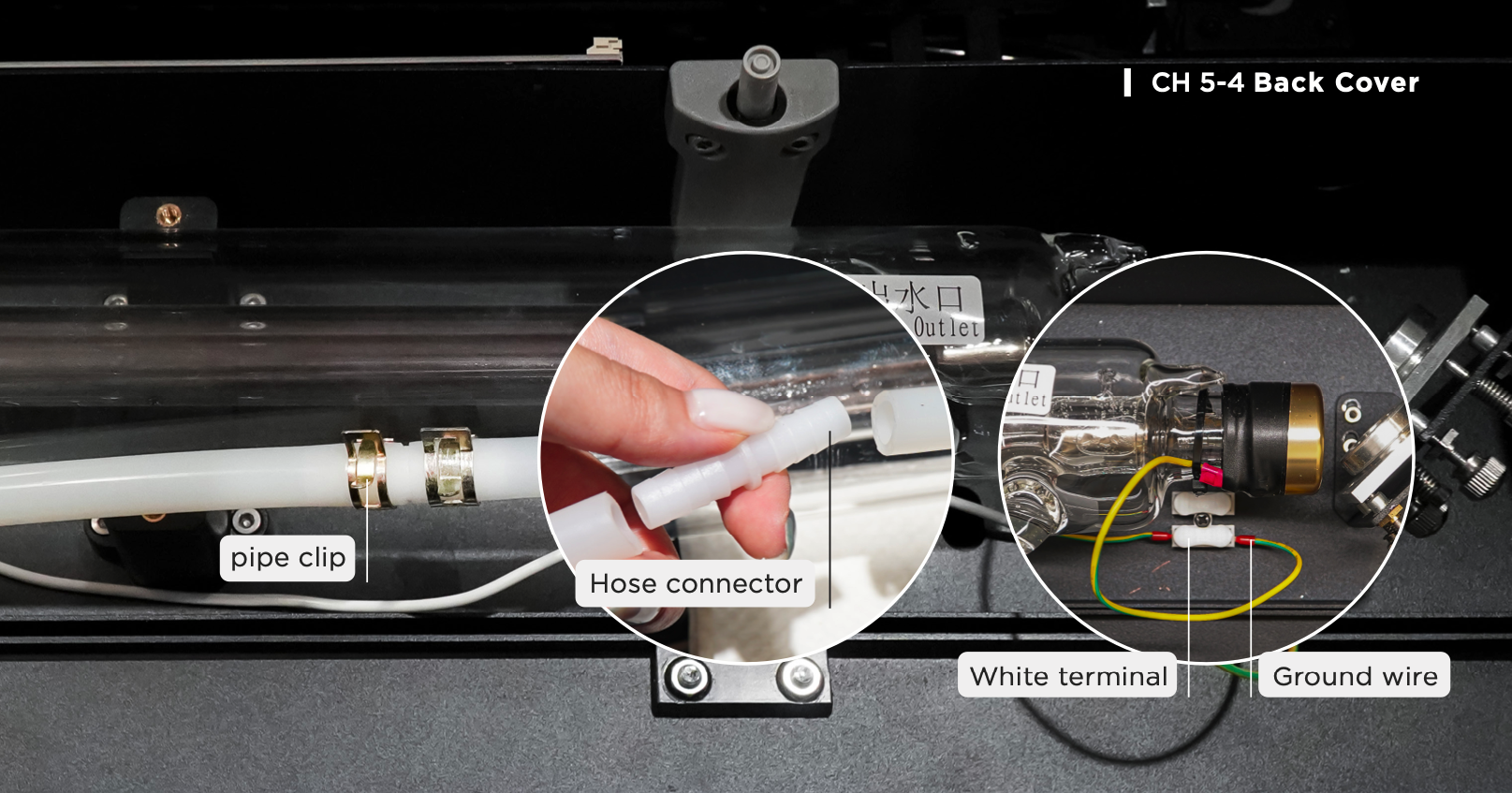

4. Laserøret har to ender. Høyspenningssiden ("High-voltage") er nær skjermen og lavspenningssiden ("Low-voltage") er nær refleksjonsspeilet.
5. Vennligst legg en fille eller et papirhåndkle på begge sider av høy- og lavspenningen for å unngå skade på maskinen på grunn av vannlekkasje.

1. Koble fra laserørledningene:

a. Klipp og løsne

Hvis dette ikke er første gang du bytter et rør, kan du hoppe over dette trinnet og fjerne aluminiumet direkte med en 2,5 mm unbrakonøkkel.

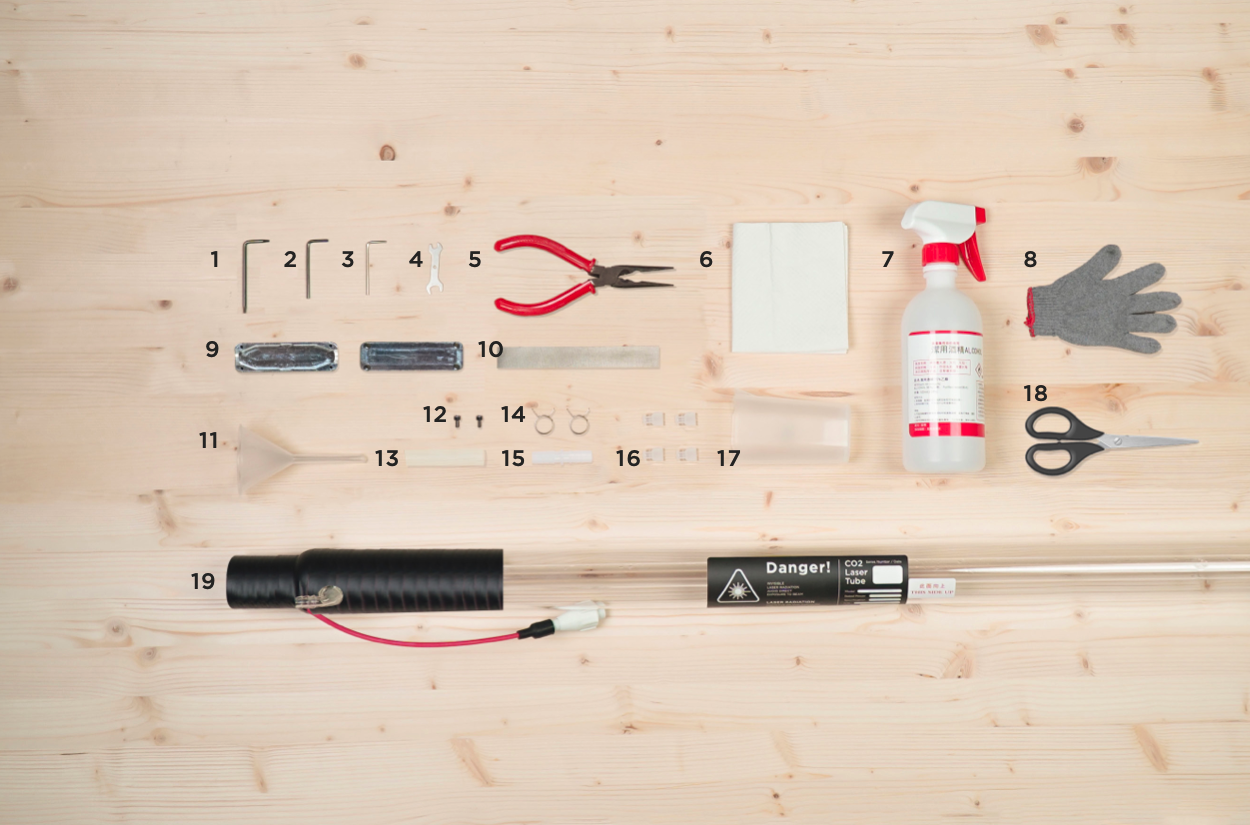

1. Vennligst bruk de medfølgende hanskene

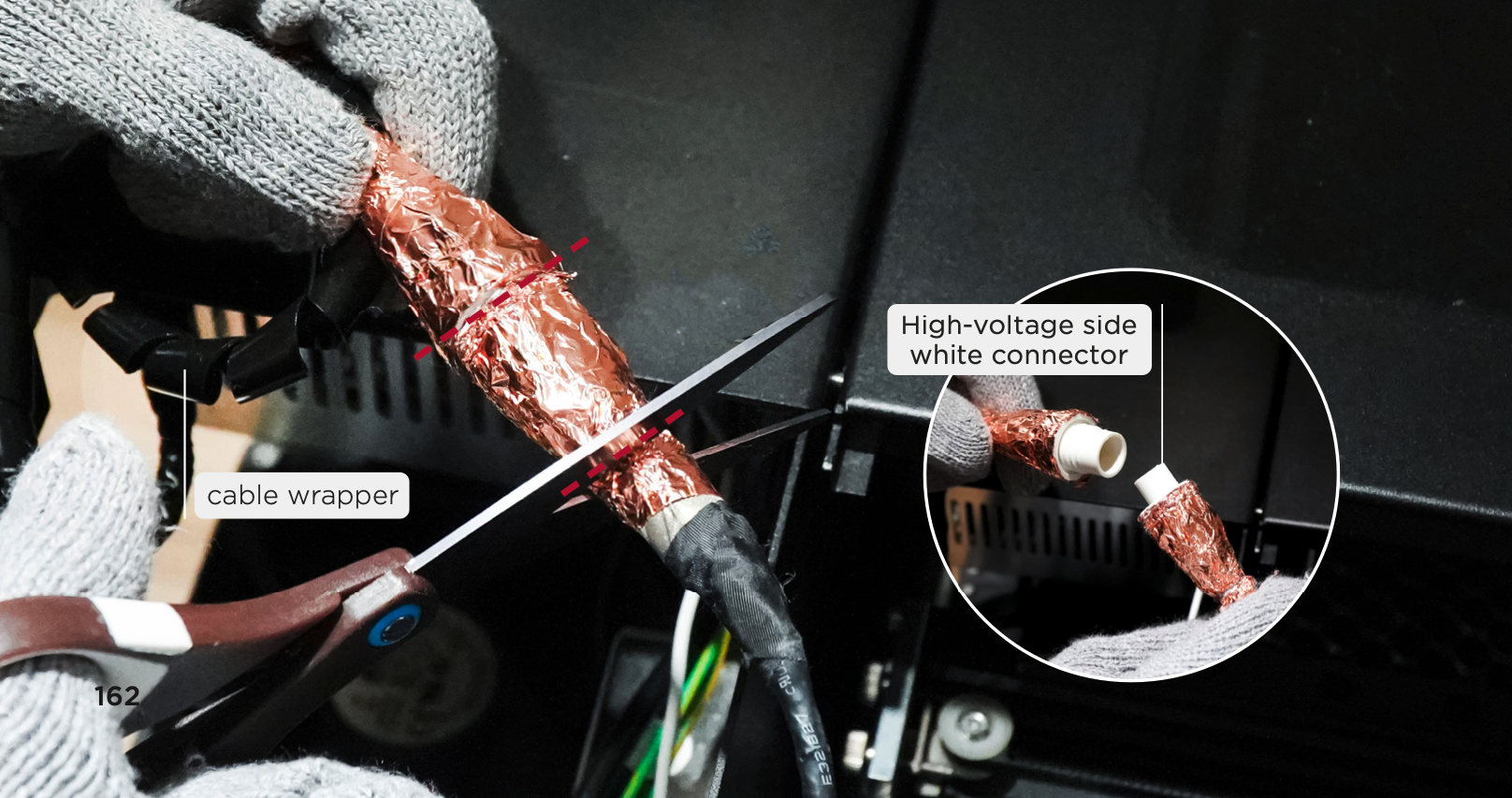

2. Fjern kabelomslaget
3. Klipp av kobberdelene med saks
4. Løsne den hvite kontakten på høyspenningssiden

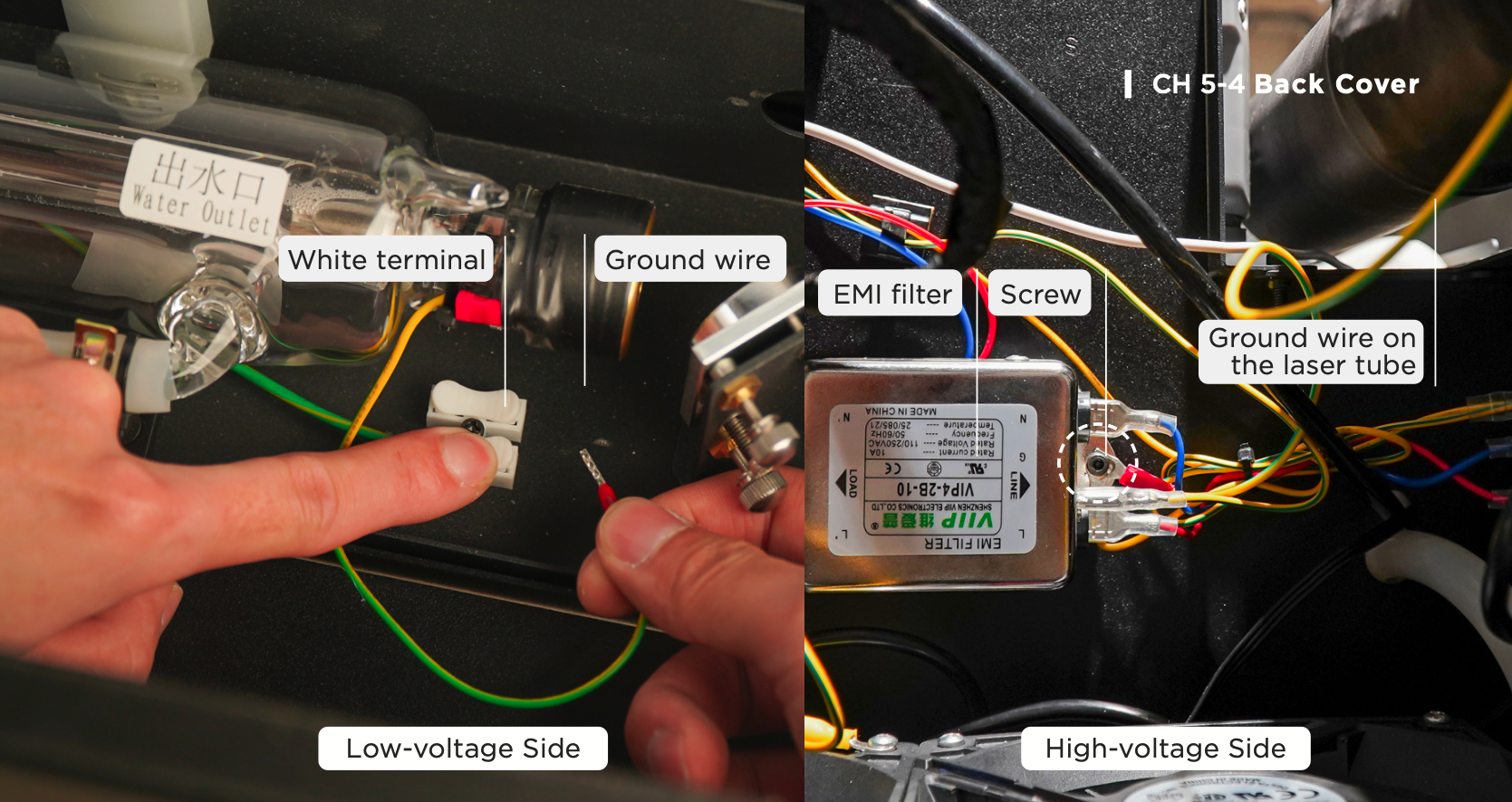

b. Koble fra laserørledningene

Trykk på den hvite terminalen og trekk ut jordledningen

c. Fjern jordledningen på høyspenningssiden

Bruk 2,5 mm unbrakonøkkelen til å løsne skruene i EMI-filteret. Deretter trekker du ut jordledningen som er koblet til laserøret.

2. Løsne laserørholderne

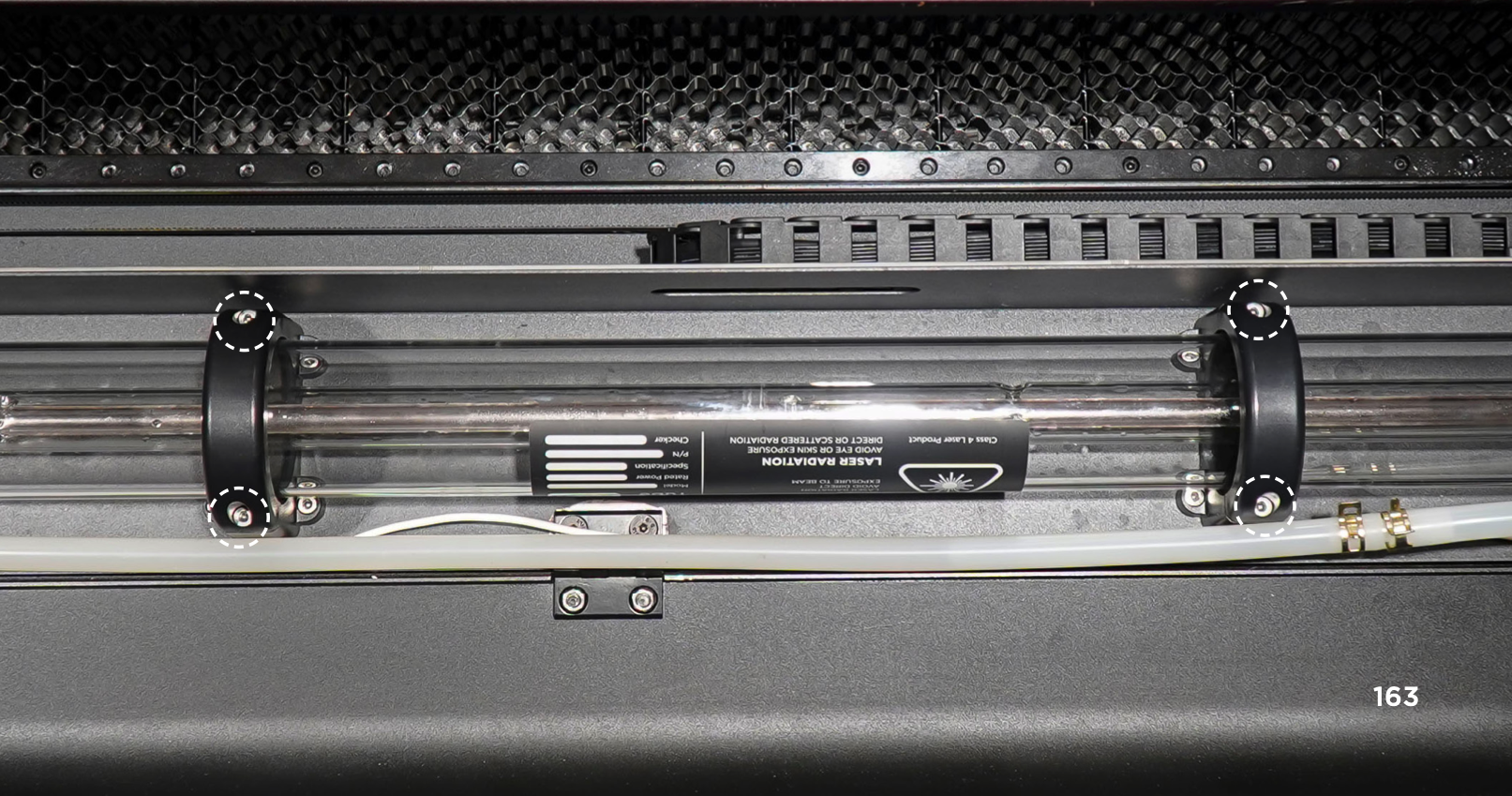

Bruk 3 mm unbrakonøkkelen til å løsne totalt 4 skruer på laserørholderne.

3. Løsne vannrørene

a. Flytt til lavspenningssiden.

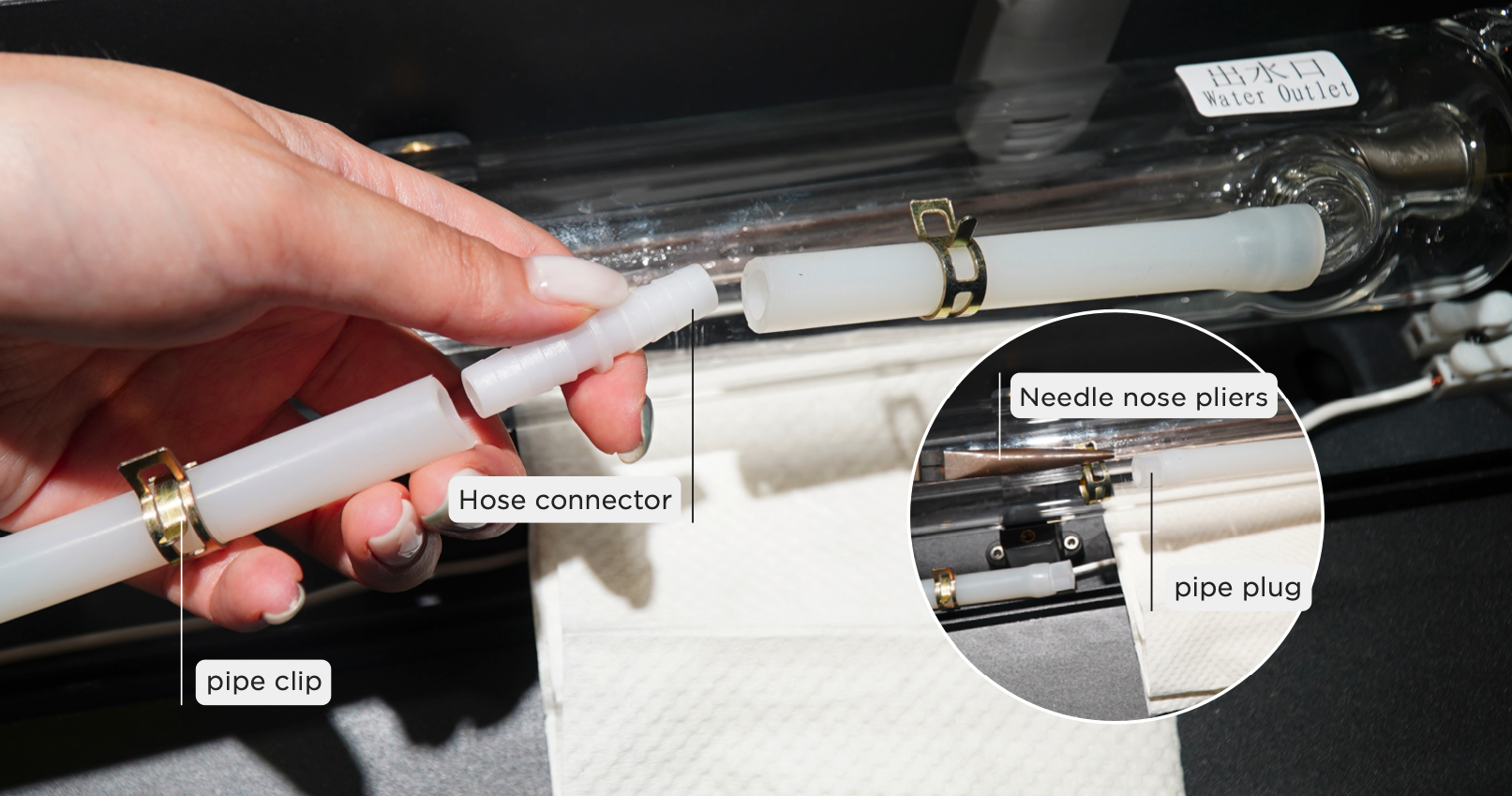

1. Skyv klemmen utover med nebbtangen
2. Fjern slangetilkoblingen og legg den til side for senere bruk
3. Fjern rørklipsen på den korte slangen og legg den til side for senere bruk
4. Sørg for at de to vannrøråpningene er satt inn i rørpluggen for å unngå vannlekkasje.

⚠️ Sørg for å legge et håndkle, klut eller tørkepapir under høyspennings- og lavspenningssiden. Vannlekkasje vil føre til at maskinen ikke fungerer som den skal.

b. Løsne vannrøret fra høyspenningssiden

Laserrøret kan flyttes fra rørholdersetet til bakdekselet, det vil være lettere å trekke ut røret.

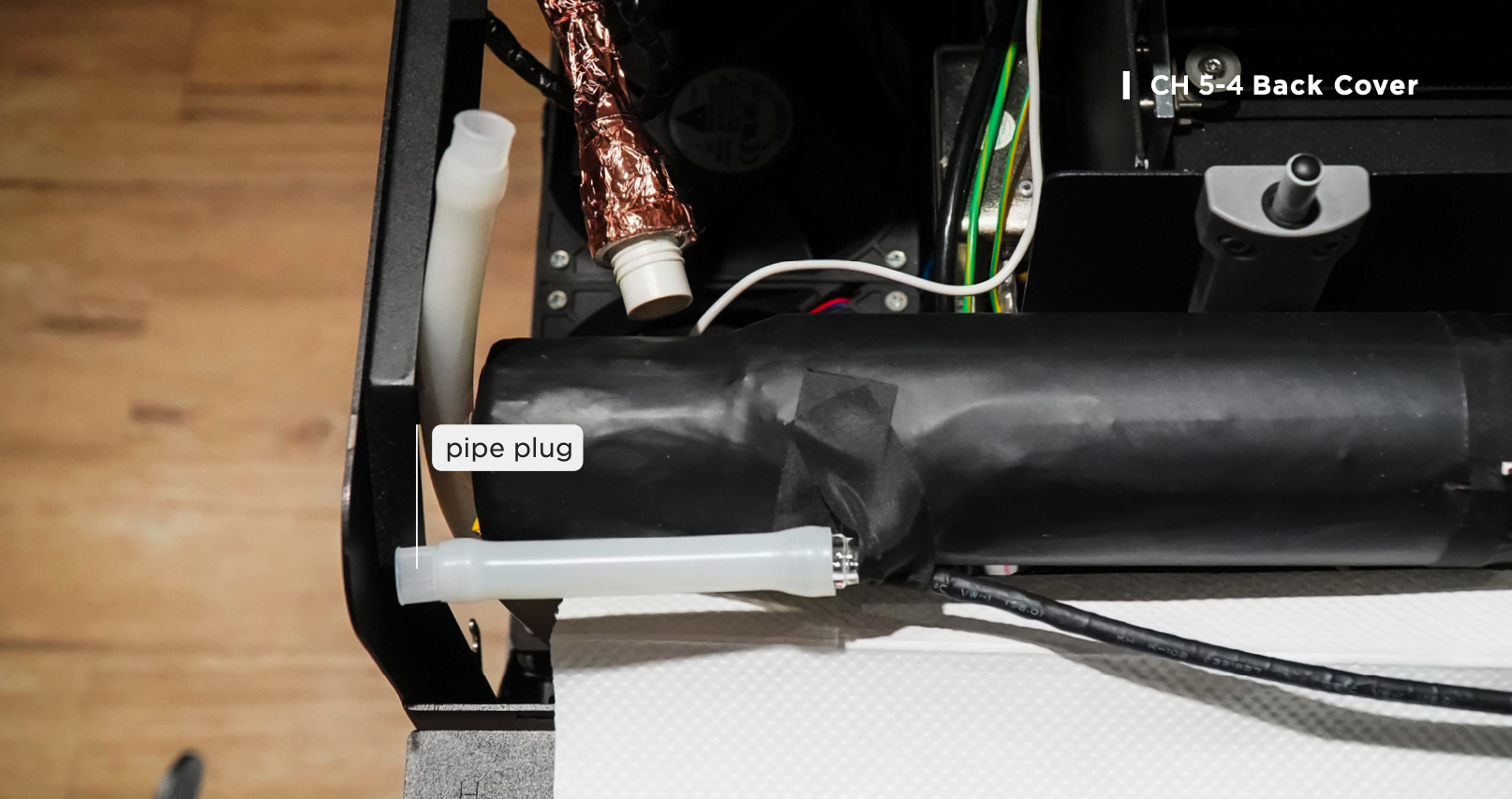

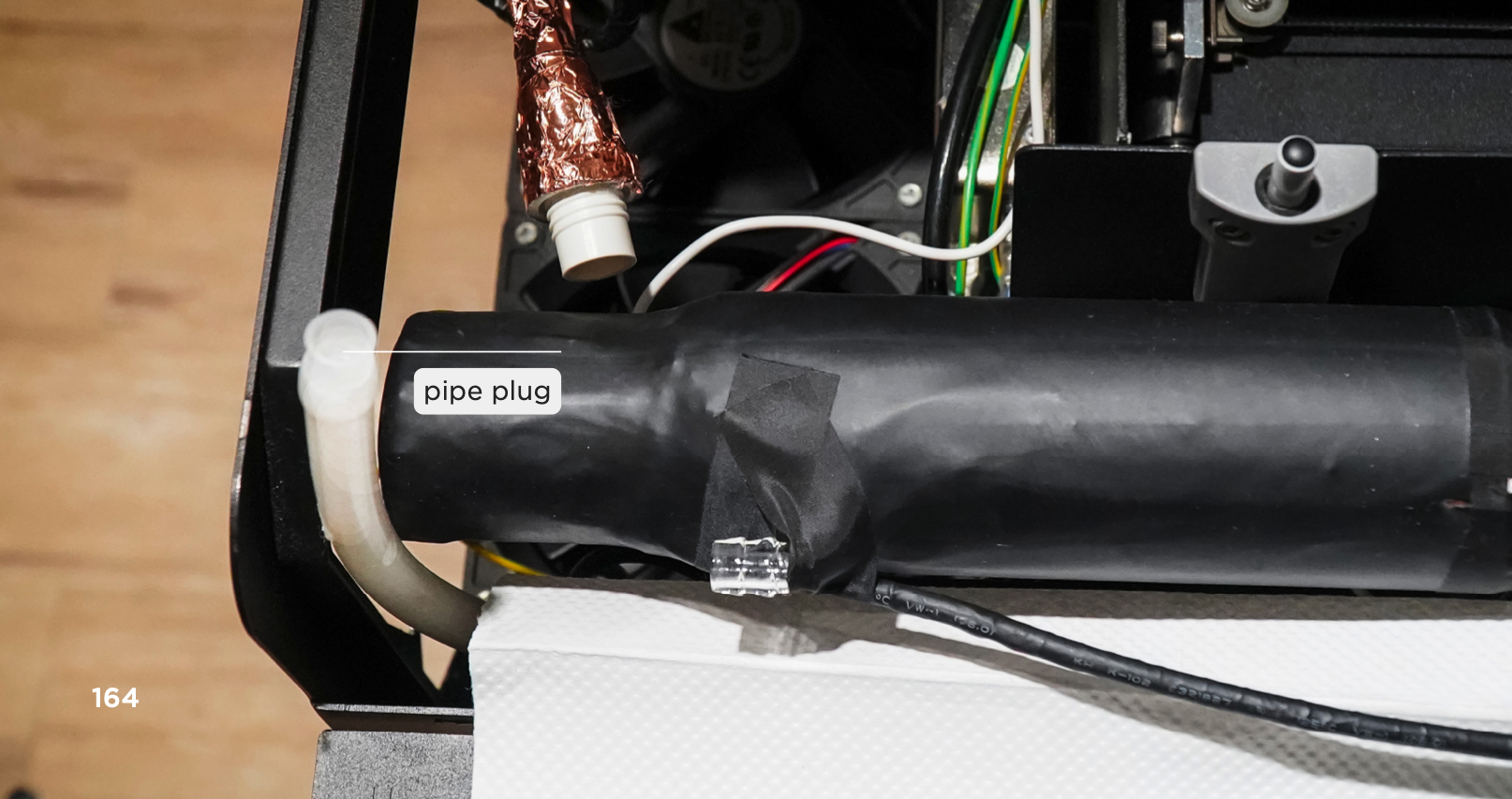

c. Sett inn rørpluggen etter demontering

d. Sett inn det medfølgende vannrøret og koble det til vanninntaket på laserøret for å unngå vannlekkasje

⚠️ Unngå å komme i kontakt med maskindelene med vann. Hvis det lekker eller sprer seg vann, la maskinen tørke helt før du starter opp.

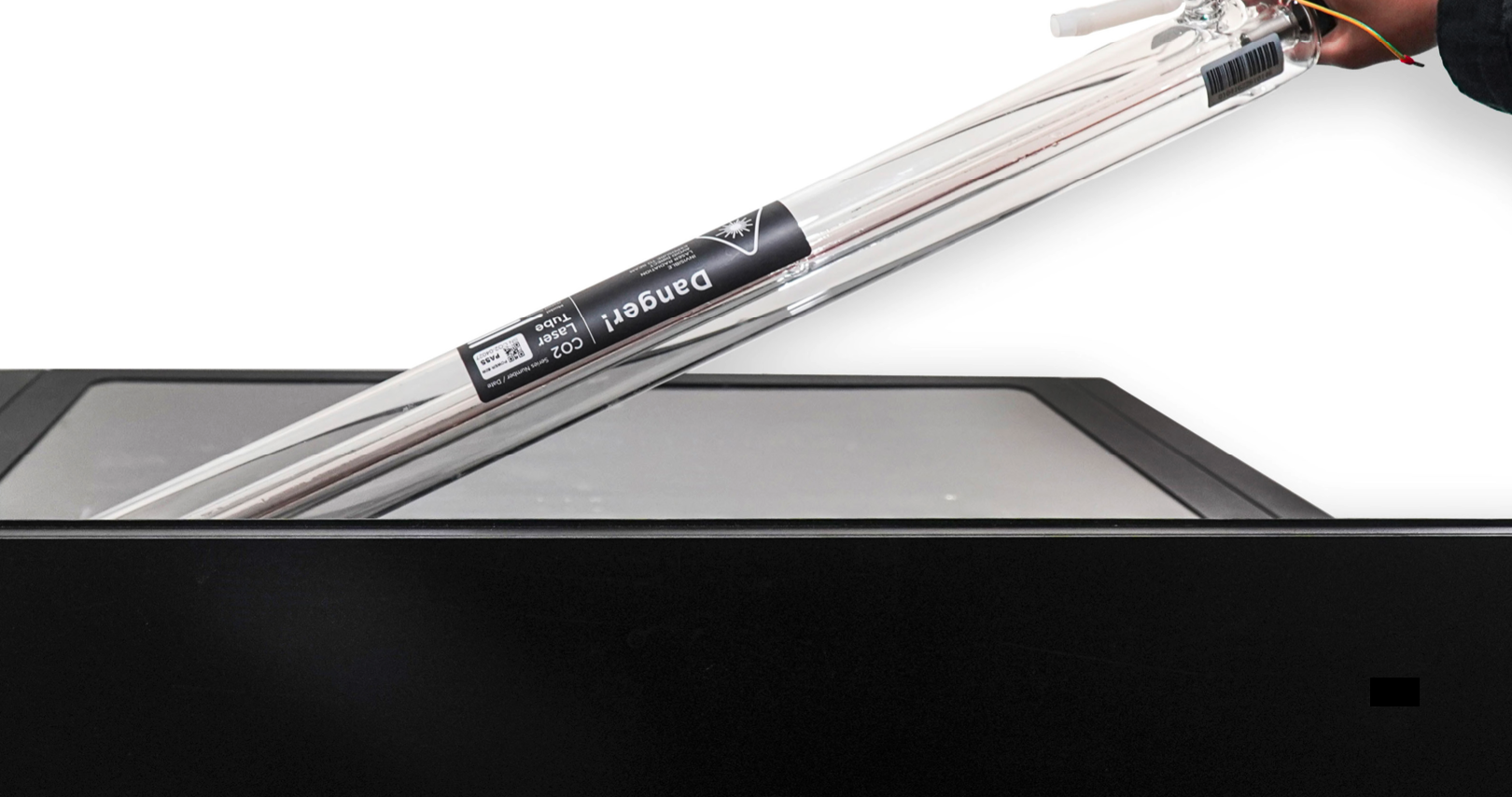

4. Fjern laserøret



5. Plasser det nye laserøret og vannslangen

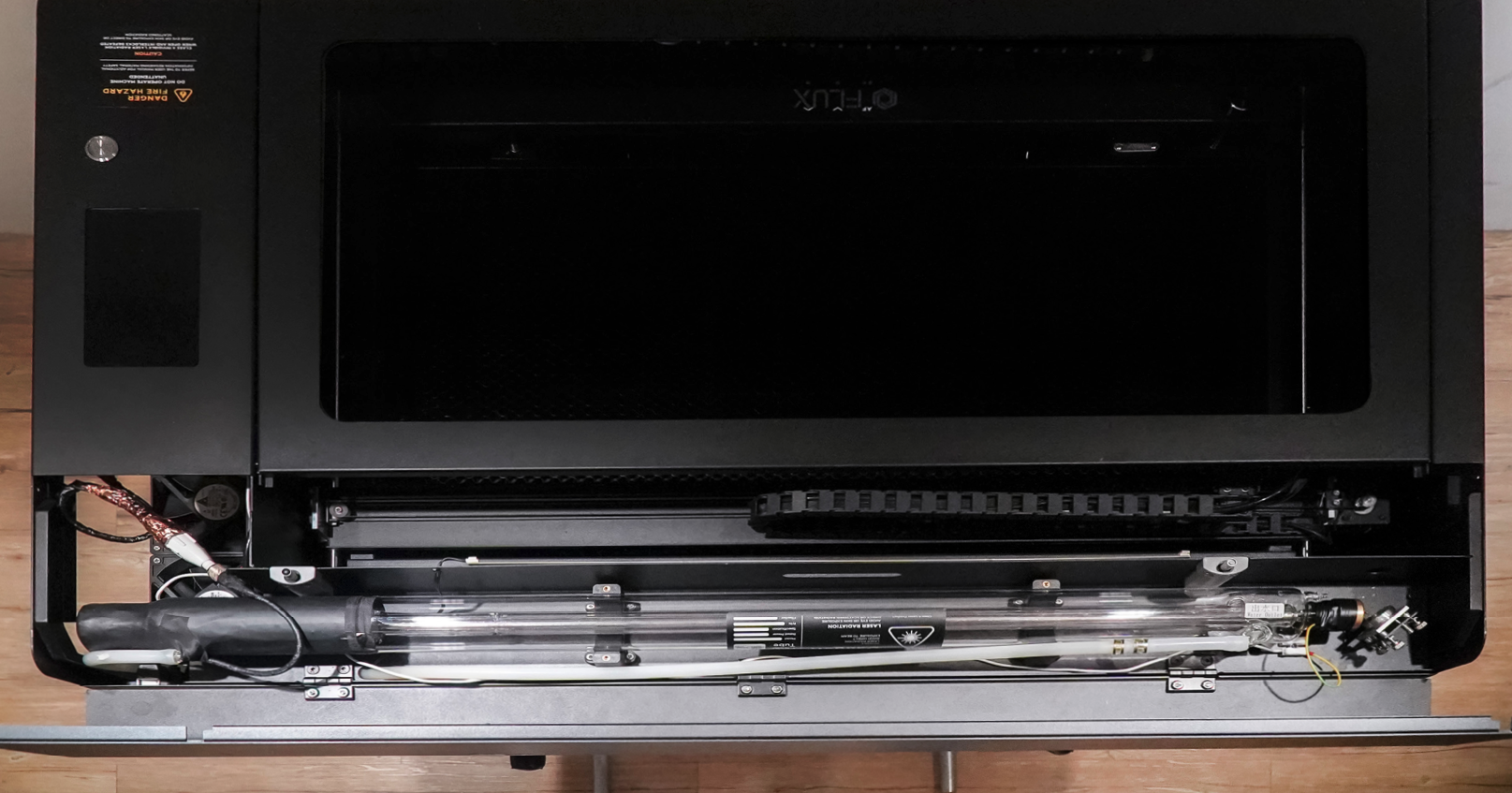

a. Plasser laserøret i henhold til bildet

b. Fjern vannrørpluggen på høyspenningssiden og fest vannrøret til laserøret

c. Flytt til lavspenningssiden > Fjern rørpluggen > Fest rørklipsen til det kortere vannrøret > Sett inn slangetilkoblingen > Bruk nåletang for å flytte rørklips mot tilkoblingssiden for å forhindre vannlekkasje.
d. Trykk ned den hvite terminalen og sett inn jordingsledningen > Slipp den hvite terminalen > Trekk forsiktig i jordingsledningen for å sjekke om den er godt festet.

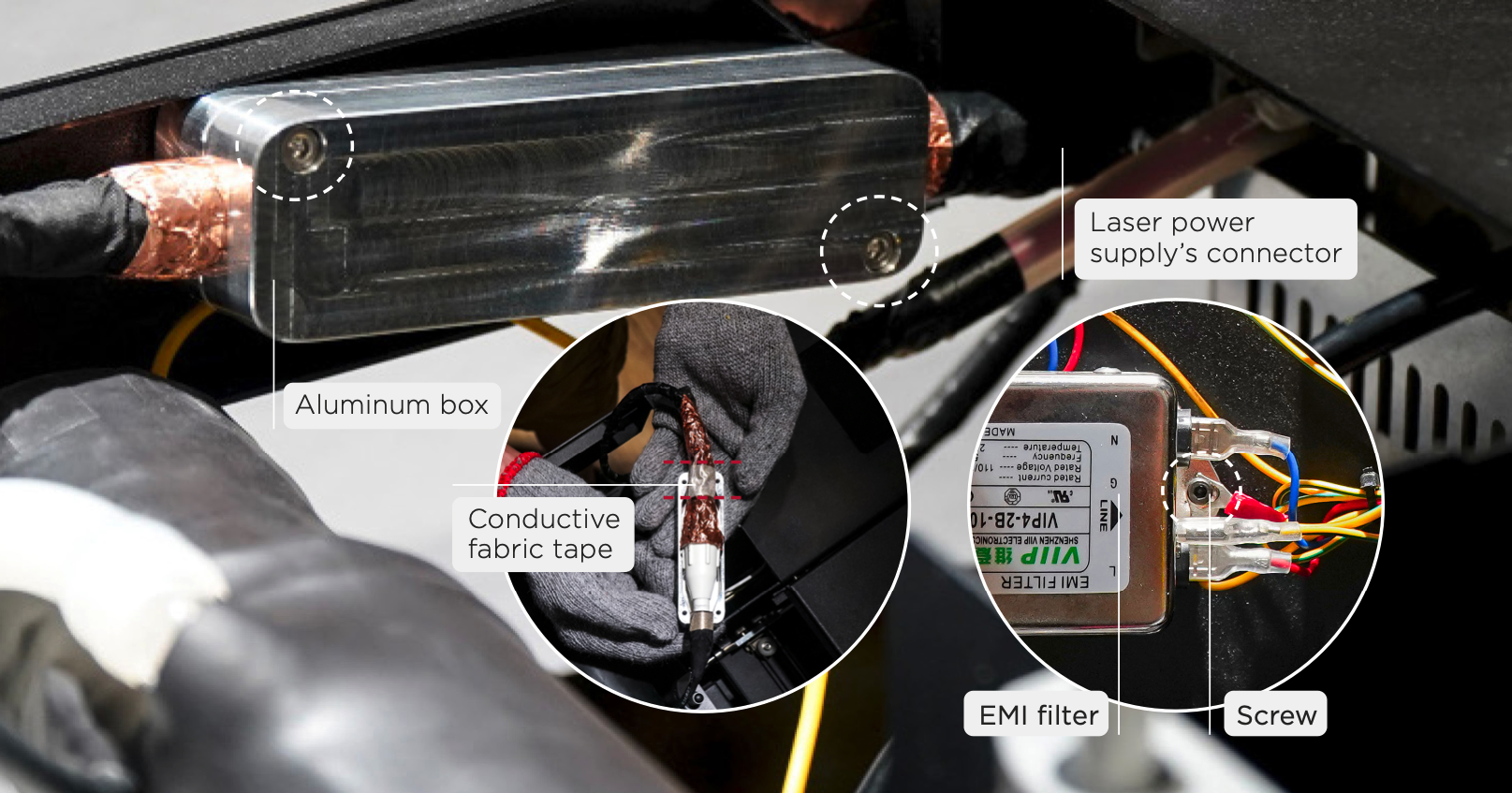

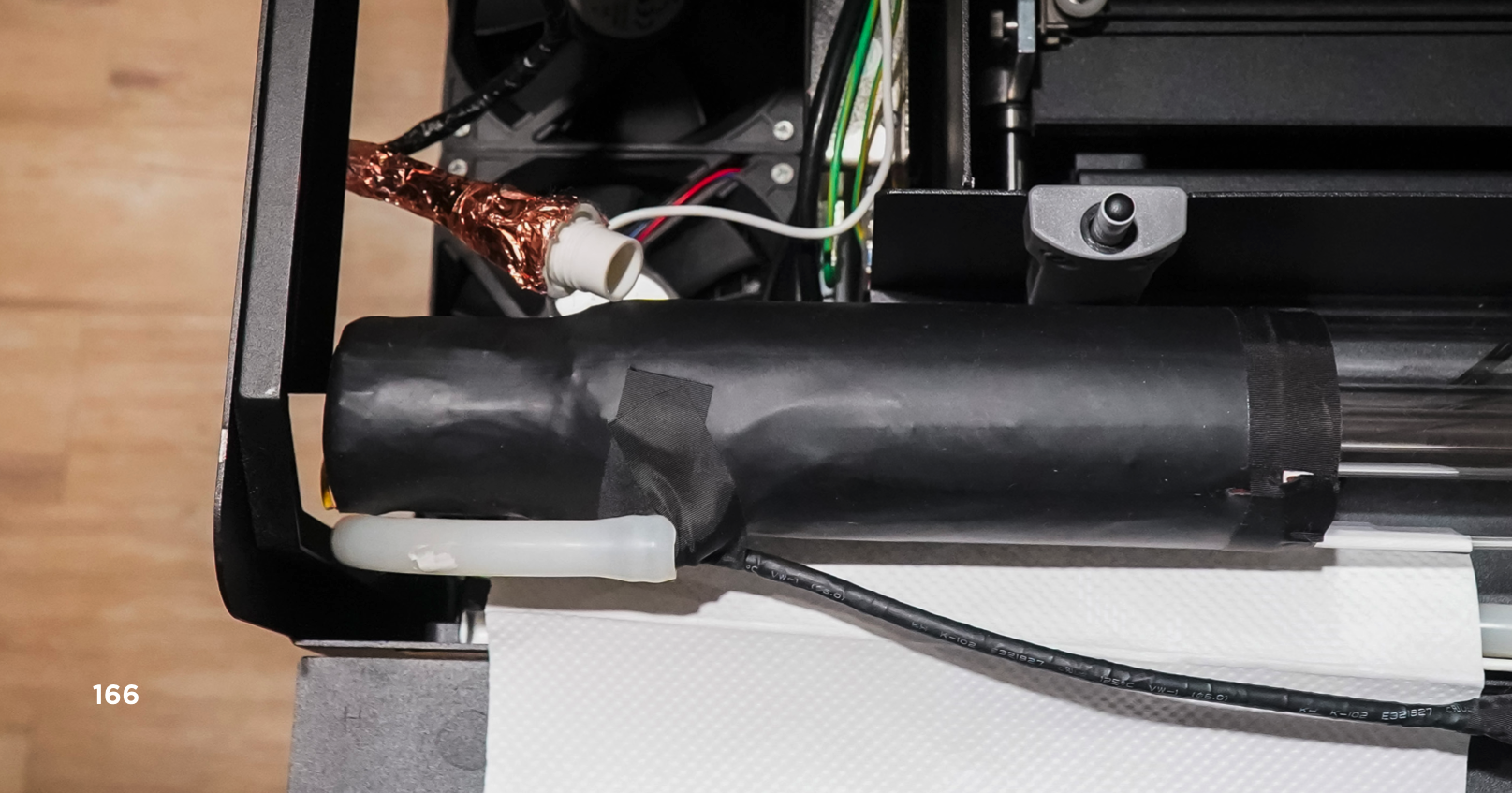

6. Påfør ledende stofftape; installer aluminiumsboksen og jordingsledningsforbindelsen

a. Koble den hvite kontakten på høyspenningssiden og påfør den ledende stofftapen på laserstrømforsyningens kontakt
b. Legg den hvite kontakten i aluminiumsboksen, monter den på dekselet og stram skruene med en 2,5 mm unbrakonøkkel. (Boksen kan plasseres tilfeldig i rommet så lenge kabelen og ledningene ikke er bøyd eller vridd.)
c. Sett jordingsledningen på høyspenningssiden av laserøret inn i posisjonen til skruene på EMI-filteret > Stram skruen.

7. Stram laserørholderne tilbake

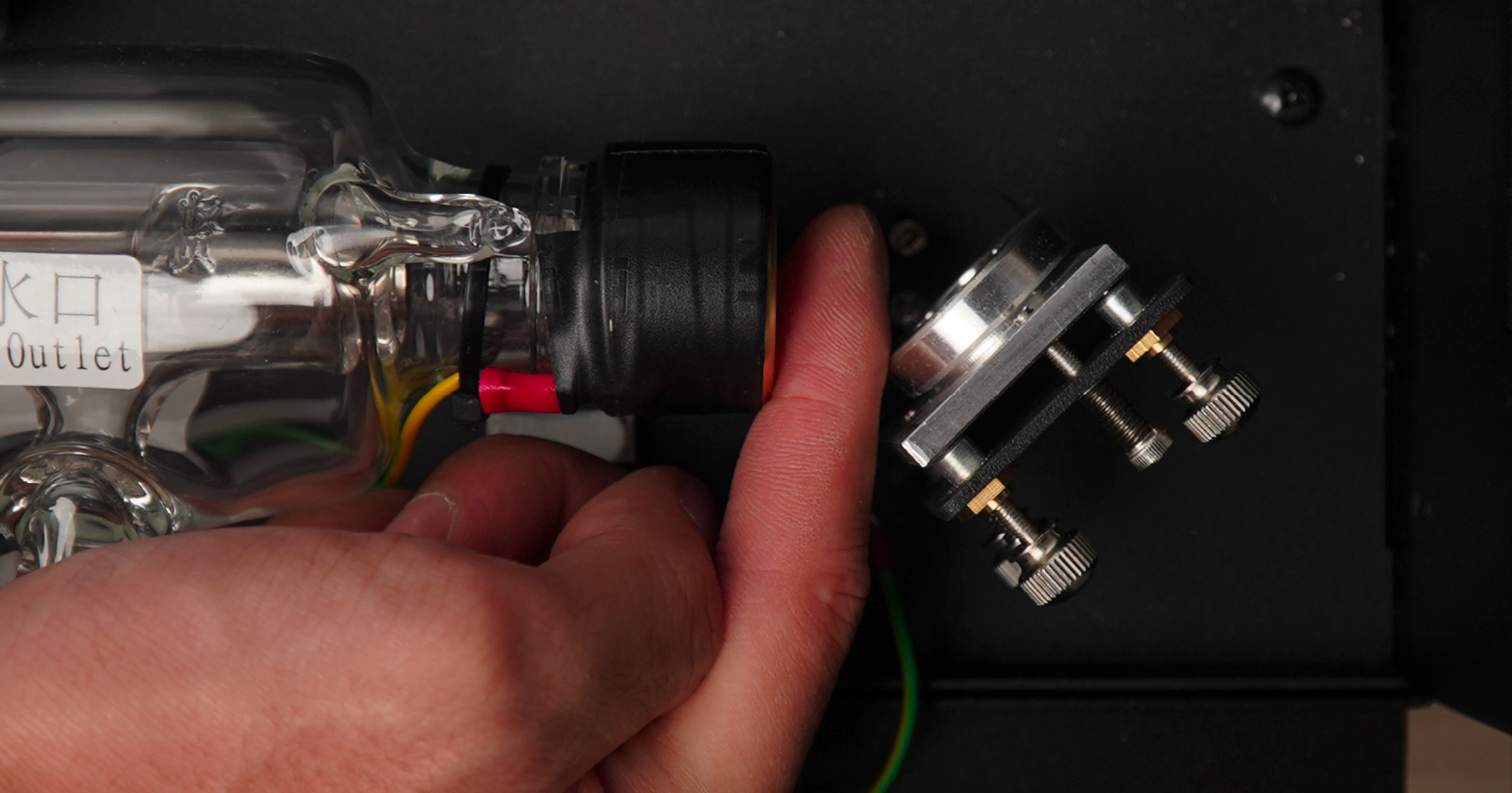

a. Plasser laserøret i posisjon, la det være en fingeravstand mellom haleenden, ca. 15 mm fra laserørenden til det første refleksjonsspeilet > Sørg for at det ikke er bretter eller knekk på vannslangene

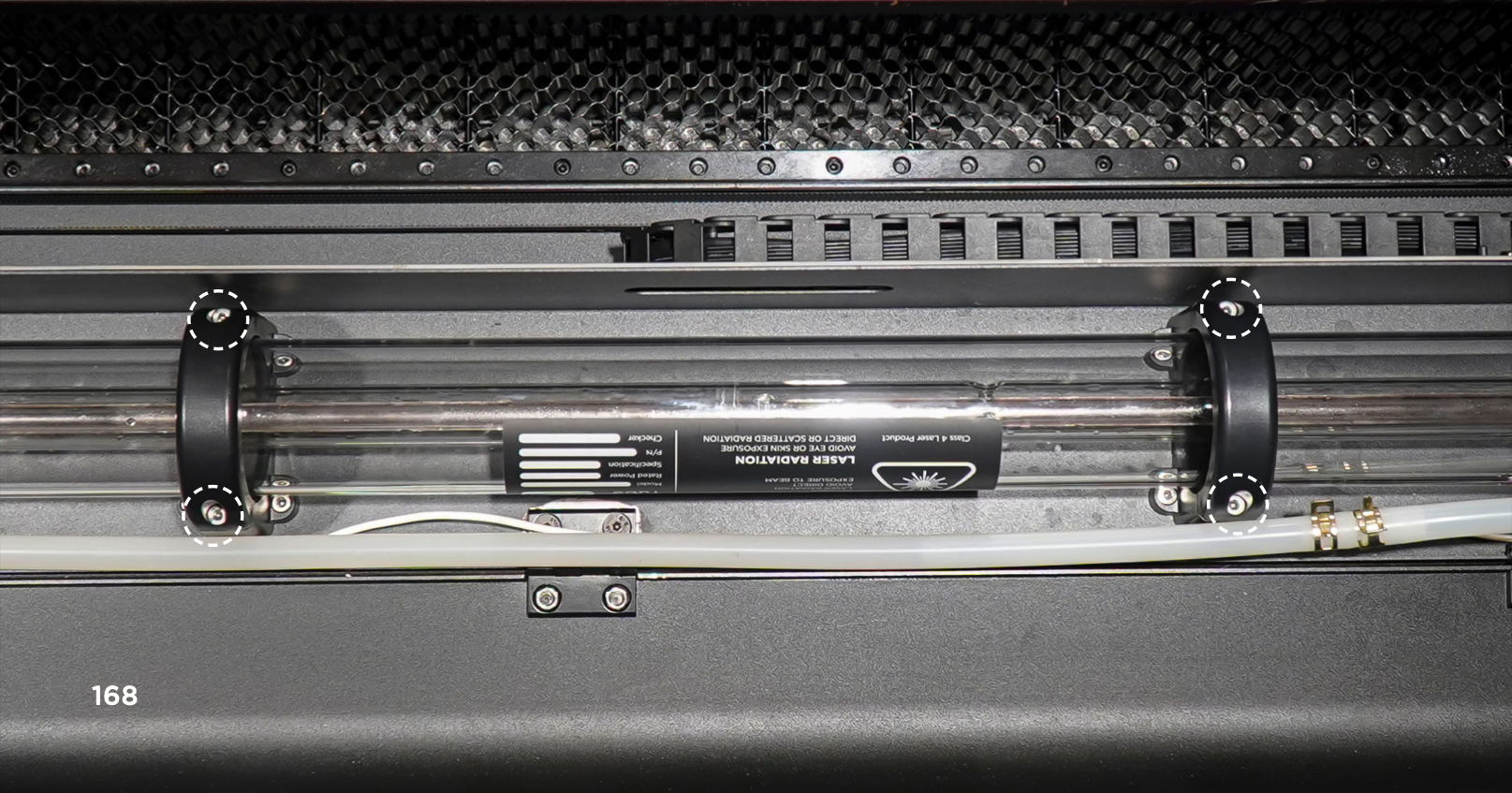

b. Bruk 3 mm unbrakonøkkel for å stramme totalt 4 skruer på laserørholderne > Rist forsiktig på laserøret for å sikre at det ikke vil forskyve seg.

8. Koble til strømledningen og start maskinen

Etter å ha bekreftet at installasjonen er riktig, kan du koble til strømledningen og starte motoren.

9. Ta ut vannpumpen

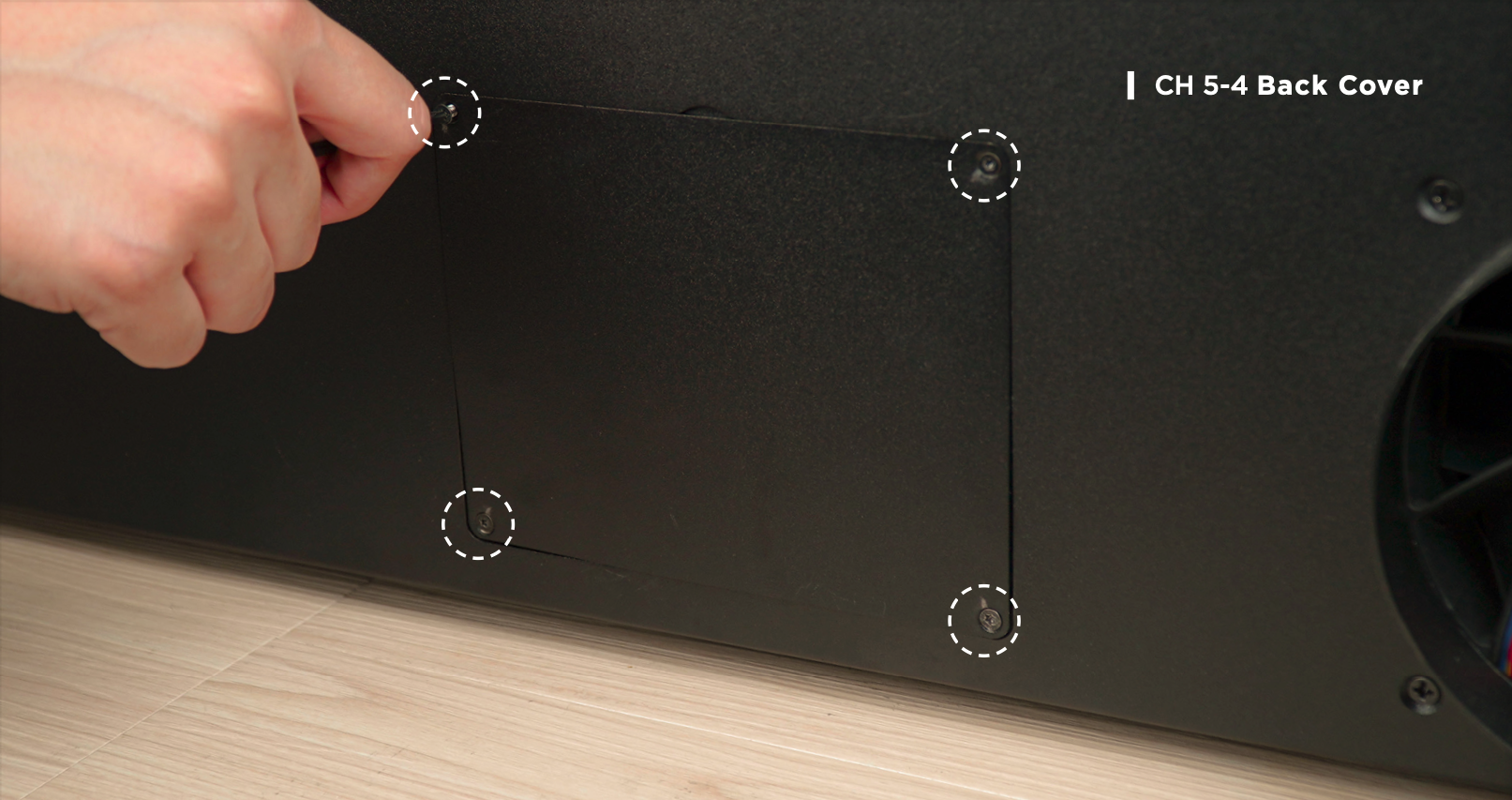

Bruk en Torx-skrutrekker for å løsne fire skruer på vannpumpedekselet > Ta ut vannpumpen.

10. Tilsette vann

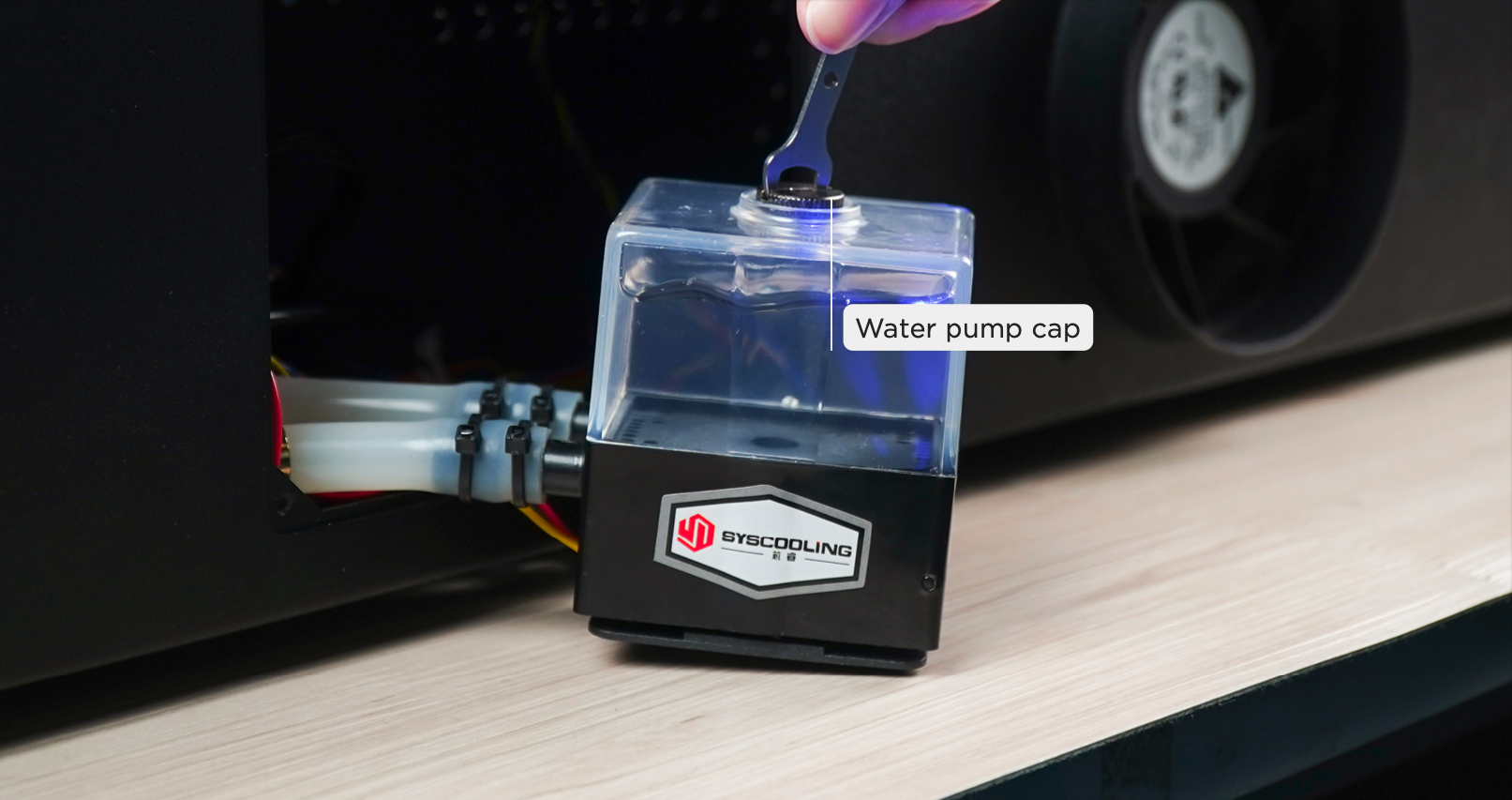

1. Bruk dobbelthodeskiftenøkkelen til å åpne vannpumpelokket
2. Sett inn trakten
3. Fyll vannpumpen med destillert vann
4. Klikk på "VEDLIKEHOLD" på skjermen
5. Klikk på "Pumpe" etter at laserhodet har fullført X- og Y-akseinnstillingen.

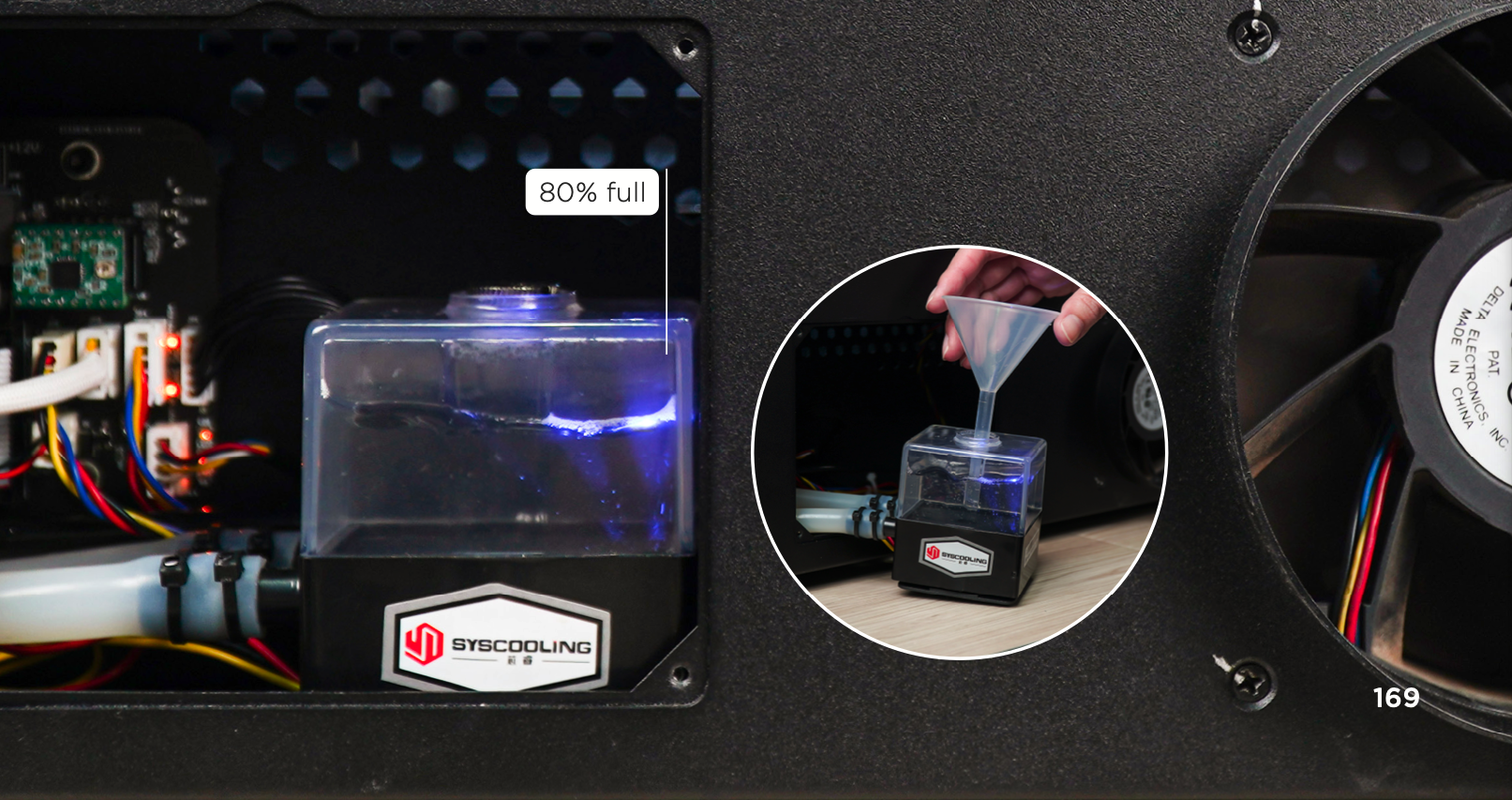

6. Kjølevannet vil begynne å gå inn i laserrøret, og vannivået i vannpumpen vil synke. Fortsett å fylle på vann til vannpumpenivået når 80% av vanntanken og vannivået ikke lenger synker på grunn av tilførselen til laserrøret.

11. Stram vannpumpelokket og sett dekselet tilbake

1. Bruk dobbelthodeskiftenøkkelen til å stramme vannpumpelokket tilbake
2. Plasser pumpen på sin opprinnelige plass
3. Stram de fire skruene på vannpumpedekselet tilbake med Torx-skrutrekkeren.



⚠️
1. Sørg for at det ikke er bretter eller knekk på vannslangene som kan påvirke vannstrømmen.
2. Vennligst bruk destillert vann for å unngå at urenheter påvirker vannkjølingseffekten.
3. For mange luftbobler inne i laserrøret vil påvirke varmeavledningseffektiviteten. Det anbefales å fylle vannet til mer enn 80% fullt eller trykke på vannslangen når du fyller på vann, slik at det er mindre sannsynlig at det dannes luftbobler.
4. Vennligst observer vannivået nøye for å unngå oversvømmelse.
5. Vennligst ikke berør området nær høyspenningssiden av laserrøret etter å ha koblet til strømledningen for å unngå elektrisk støt.
6. Når du bruker "VEDLIKEHOLD"-siden, unngå å berøre laserbryteren eller å legge hånden på enden av laserrøret.
7. Hvis vannpumpen ikke kan aktiveres, vennligst kontakt forhandleren din.
8. Etter å ha flyttet laserrøret, Optisk bane justering må utføres.
