Anbefalt frekvens

En gang hver 3. måned

Merknader: IFor å unngå at glasslaserrøret ødelegges på grunn av varmen som genereres under lasereksitasjon og tilstopping av vannpumpen, er det nødvendig å opprettholde vannkjølingseffekten med tilstrekkelig destillert vann.

Video

Forberedelsesartikler

Selvforberedelse:
1｜Nebbtang
2｜Papirhåndkle eller klut
3｜Vannbeholder

Inkludert i tilbehørsboksen:
4｜Torx-skrutrekker
5｜3mm unbrakonøkkel
6｜Dobbelthodet skiftenøkkel
7｜Trakt



Vedlikeholdstrinn

0. Koble fra strømmen

Slå av maskinen og trekk ut strømledningen før du bytter eller fyller på vann.
Bruk en Torx-skrutrekker for å fjerne de to skruene på begge sider av bakdekselet, og løft deretter dekselet.
Laserrøret har to ender: høyspenningssiden er nær skjermen, og lavspenningssiden er nær refleksjonsspeilet.
Hvis vannet ikke er veldig skittent, kan du hoppe over trinn 1 og 2. Husk imidlertid at den optiske banen må justeres på nytt etter at laserrøret er flyttet.

1. Koble fra laserrørets ledninger

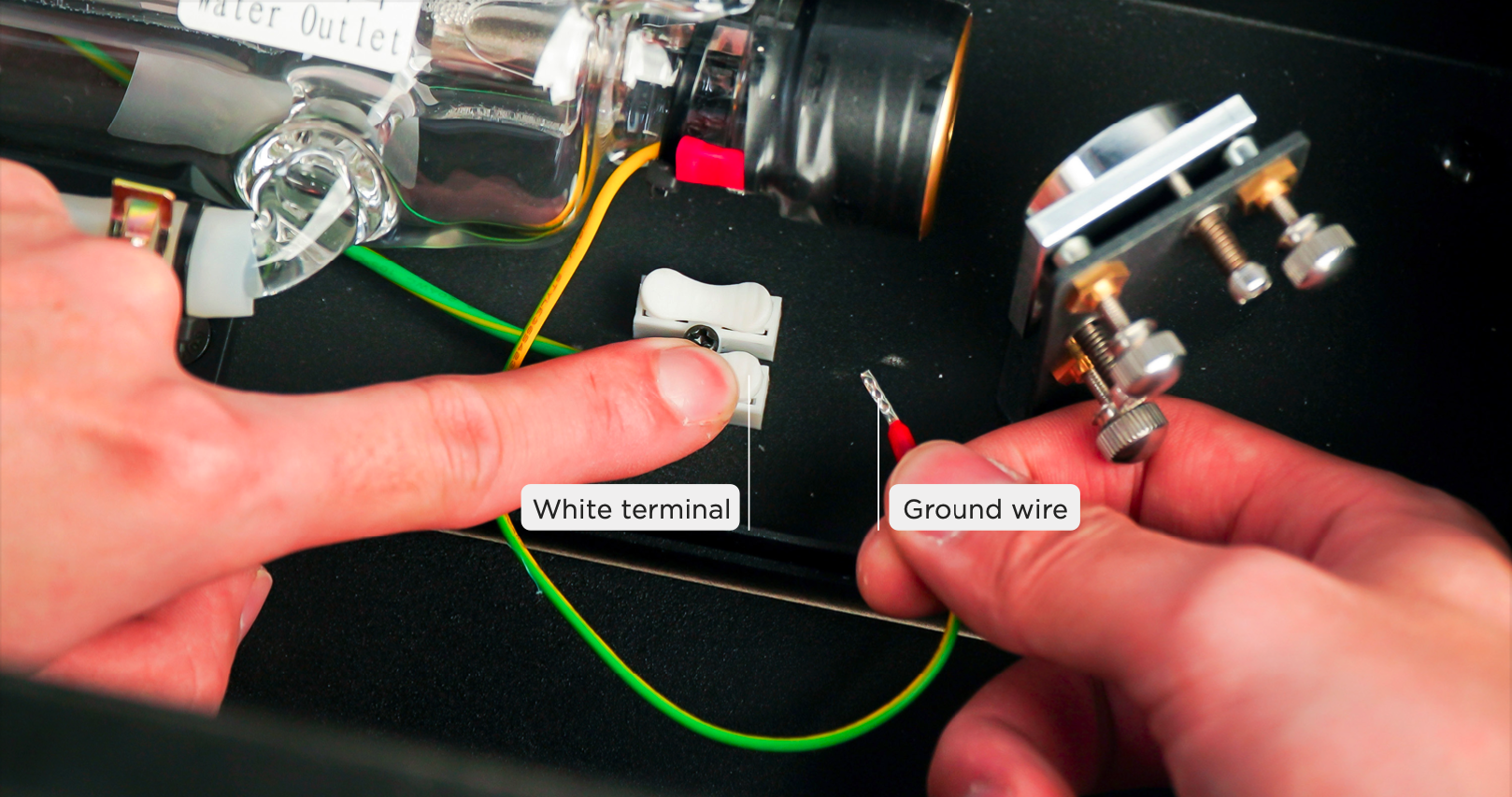

a. Trykk på den hvite terminalen og trekk ut jordingsledningen (Bilde over).

2. Fjern laserrørholderne

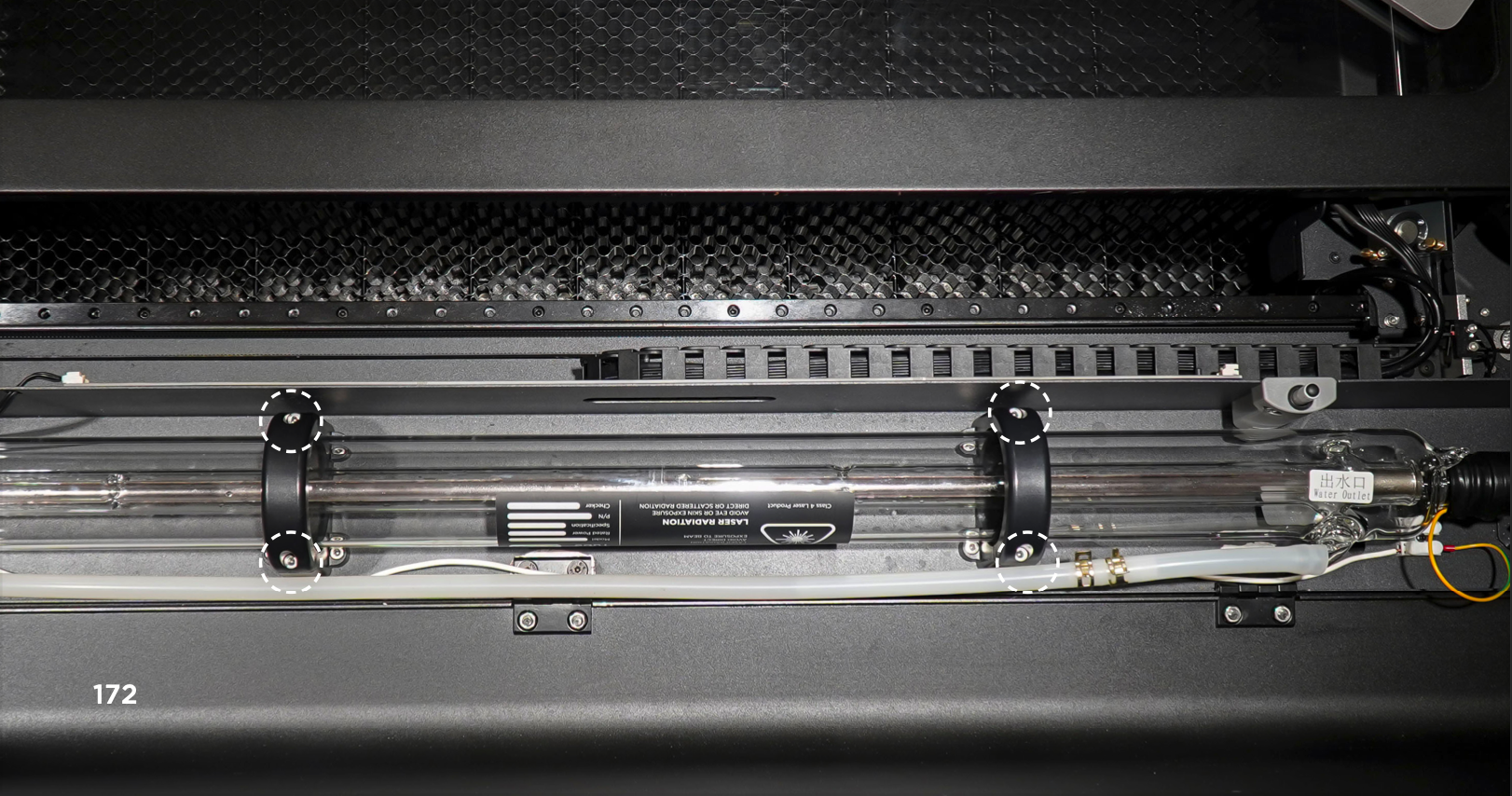

Bruk en 3 mm unbrakonøkkel for å løsne totalt 4 skruer på laserrørholderne (Bilde under).


3. Fjern laserrøret for å tømme ut vannet

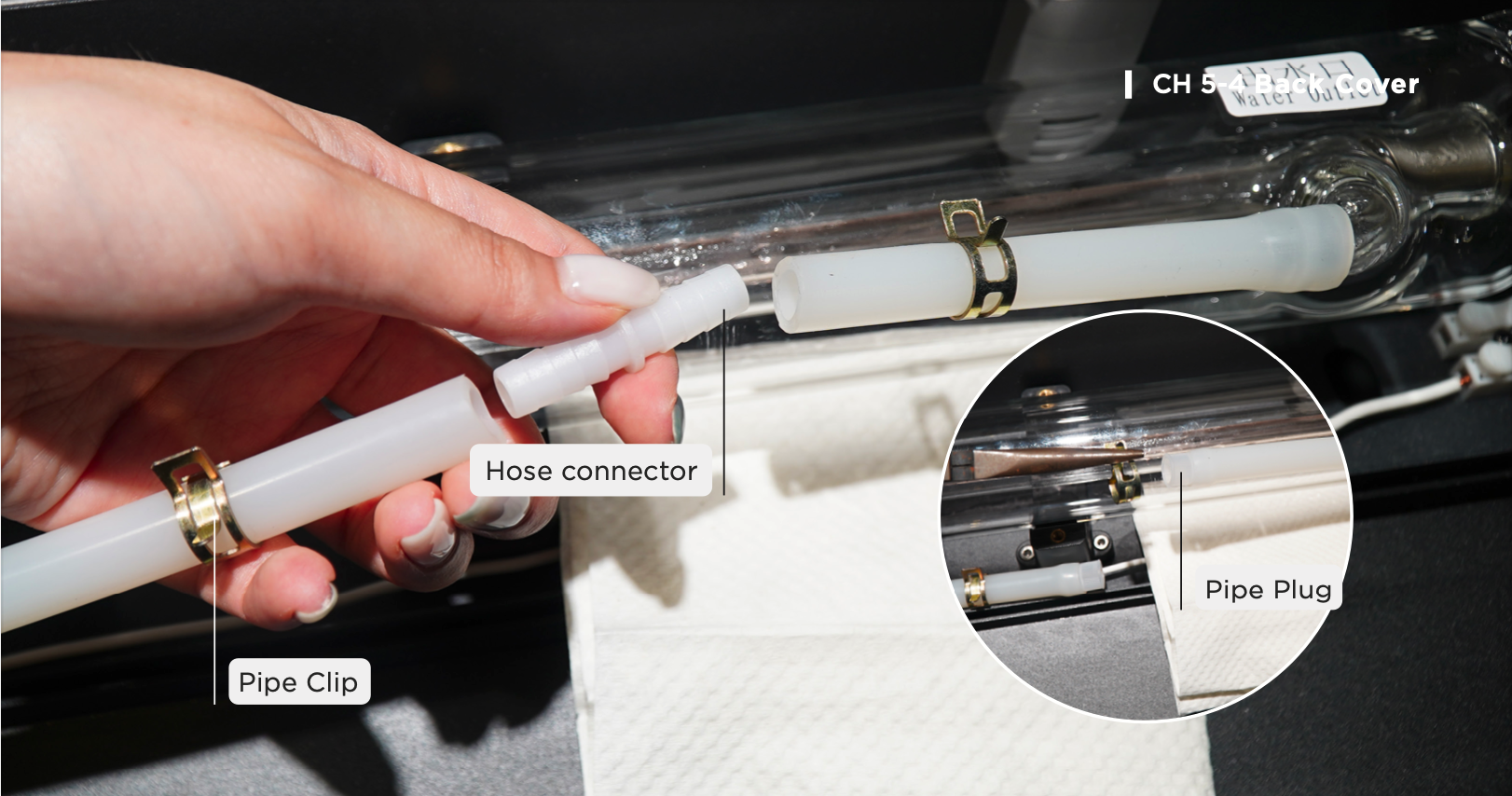

a. Legg et håndkle eller tørkepapir under laserrøret i tilfelle lekkasje (Vær oppmerksom på laserrørets posisjon og vinkel) > Flytt begge slangeklemmene bort fra slangetilkoblingen med en spiss tang > Fjern koblingen fra en av slangene og sett umiddelbart inn slangepluggen > Gjenta det samme for den andre slangen >

b. Dra den lengre slangen til bunnsiden (høyspenningssiden) av maskinen og legg åpningen i vannbeholderen > Fjern slangepluggen for å tømme vannet (Når vannutløpet på lavspenningssiden er lavere enn høyspenningssiden, vil vannet renne ut på grunn av hevertfenomenet) >
c. Løft laserrøret for å tømme vannet fullstendig. (Hopp over dette trinnet hvis du velger å ikke flytte røret.)



4. Sett laserrøret tilbake på plass og fest det til slangen

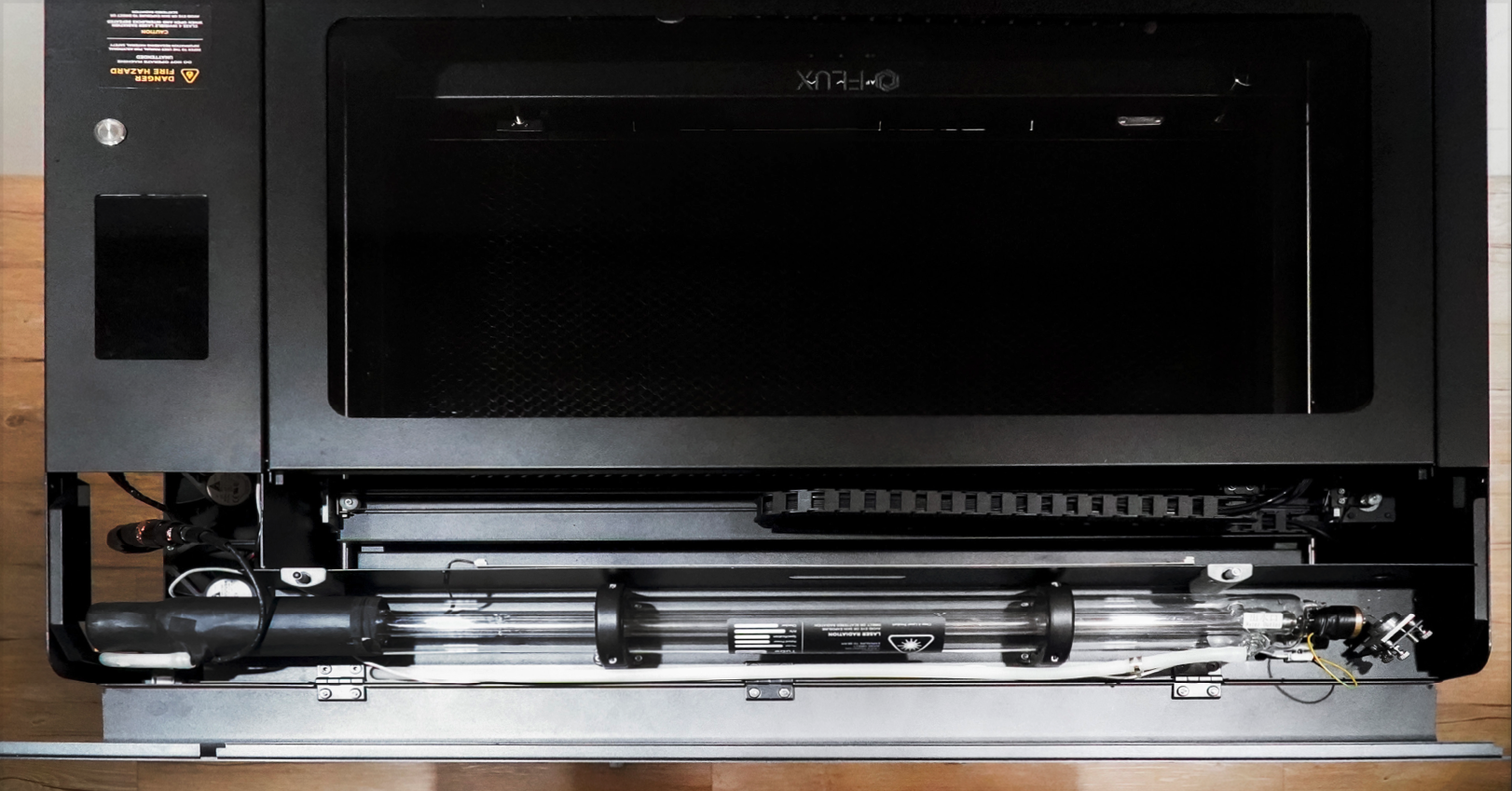

a. Plasser laserrøret i posisjon som vist på bildet over (Hopp over dette trinnet hvis du velger å ikke flytte laserrøret.)

⚠️ Unngå kontakt mellom maskindelene og vann. Hvis det oppstår vannlekkasje eller vannsøl, la maskinen tørke helt før oppstart.

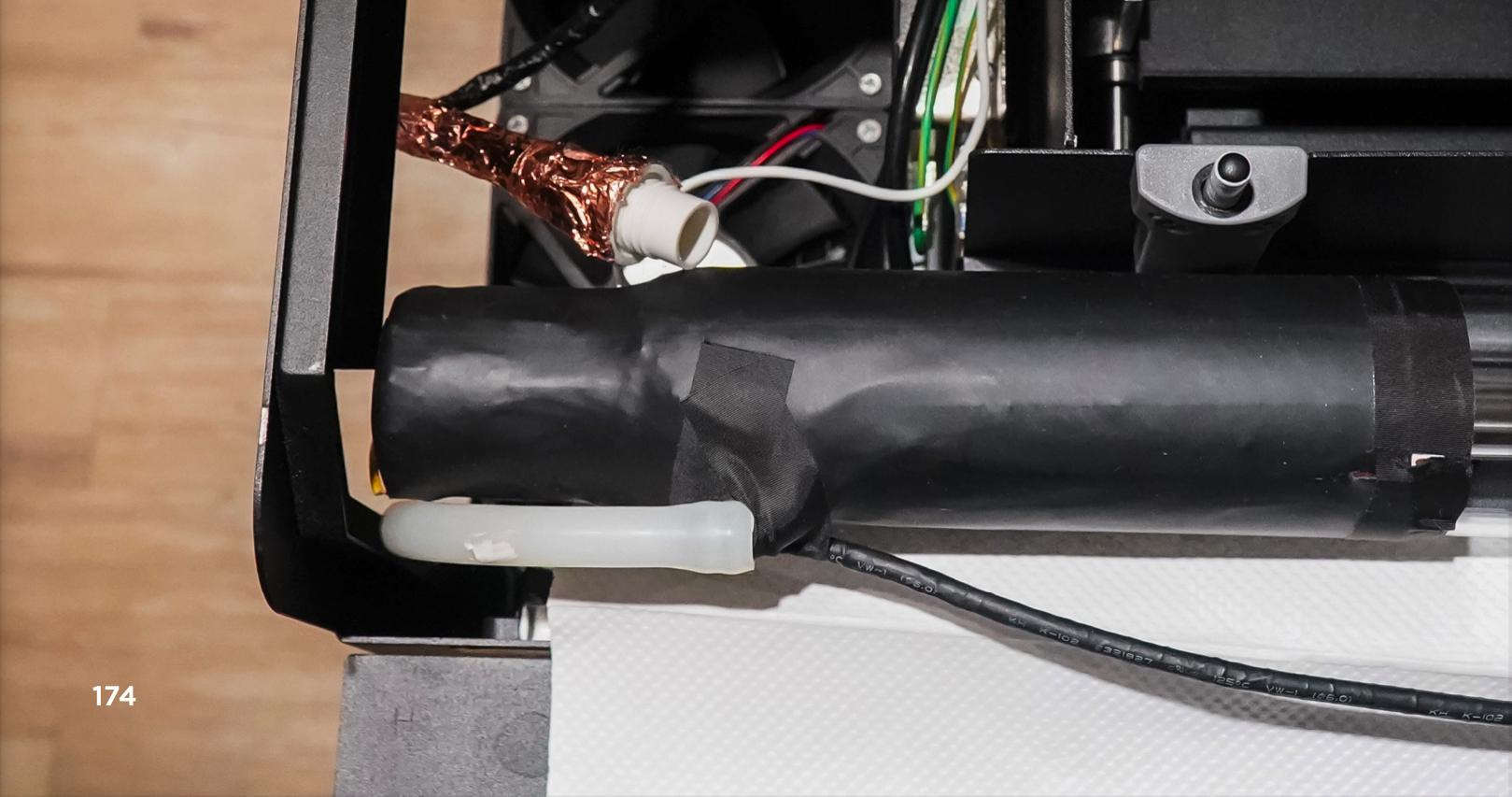

b. Fjern pluggen på høyspenningssiden og sett på slangen. ___2022-09-29___4.39.11.png

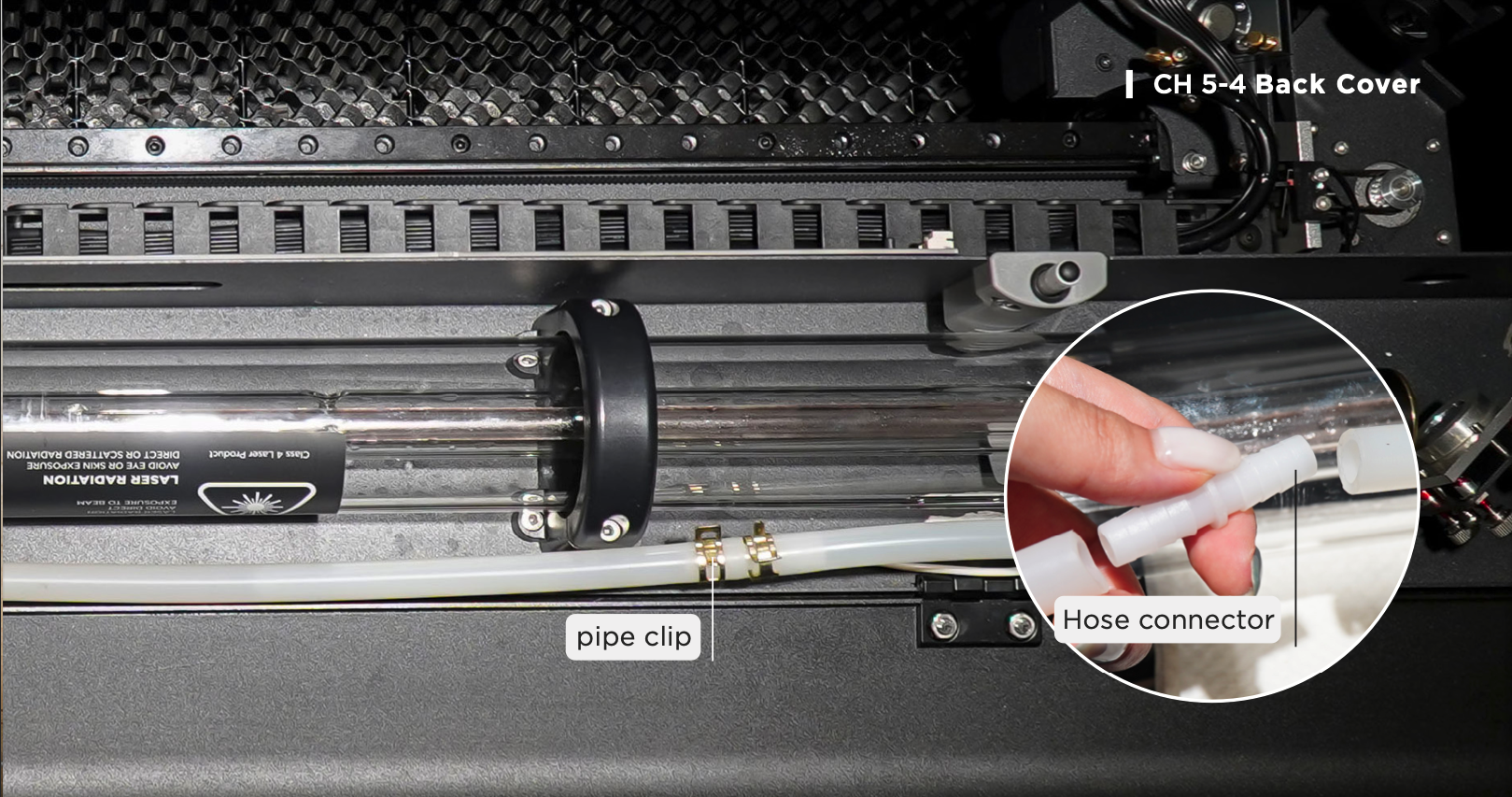

___2022-09-29___4.40.07.png c. På lavspenningssiden. Sett klemmen på den kortere slangen > Fjern pluggen > Sett inn koblingen på begge slangene > Flytt begge klemmene nærmere hverandre for å forhindre lekkasje.

5. Koble til jordingsledningen til laserrøret

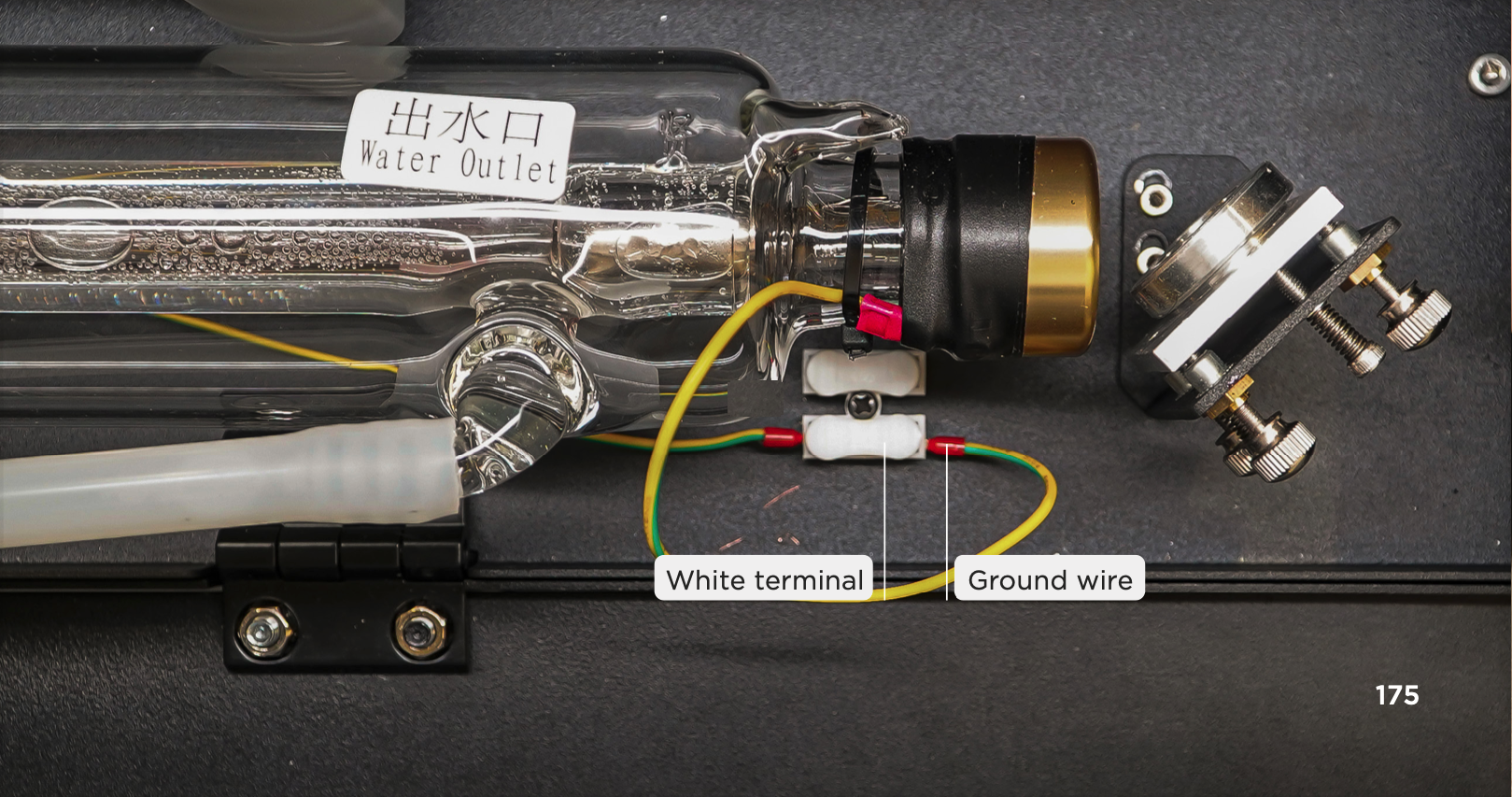

a. Til lavspenningssiden > Trykk ned den hvite terminalen og sett inn jordingsledningen > Slipp den hvite terminalen > Trekk forsiktig i jordingsledningen for å kontrollere at den er godt festet.


6. Fest laserrørholderne

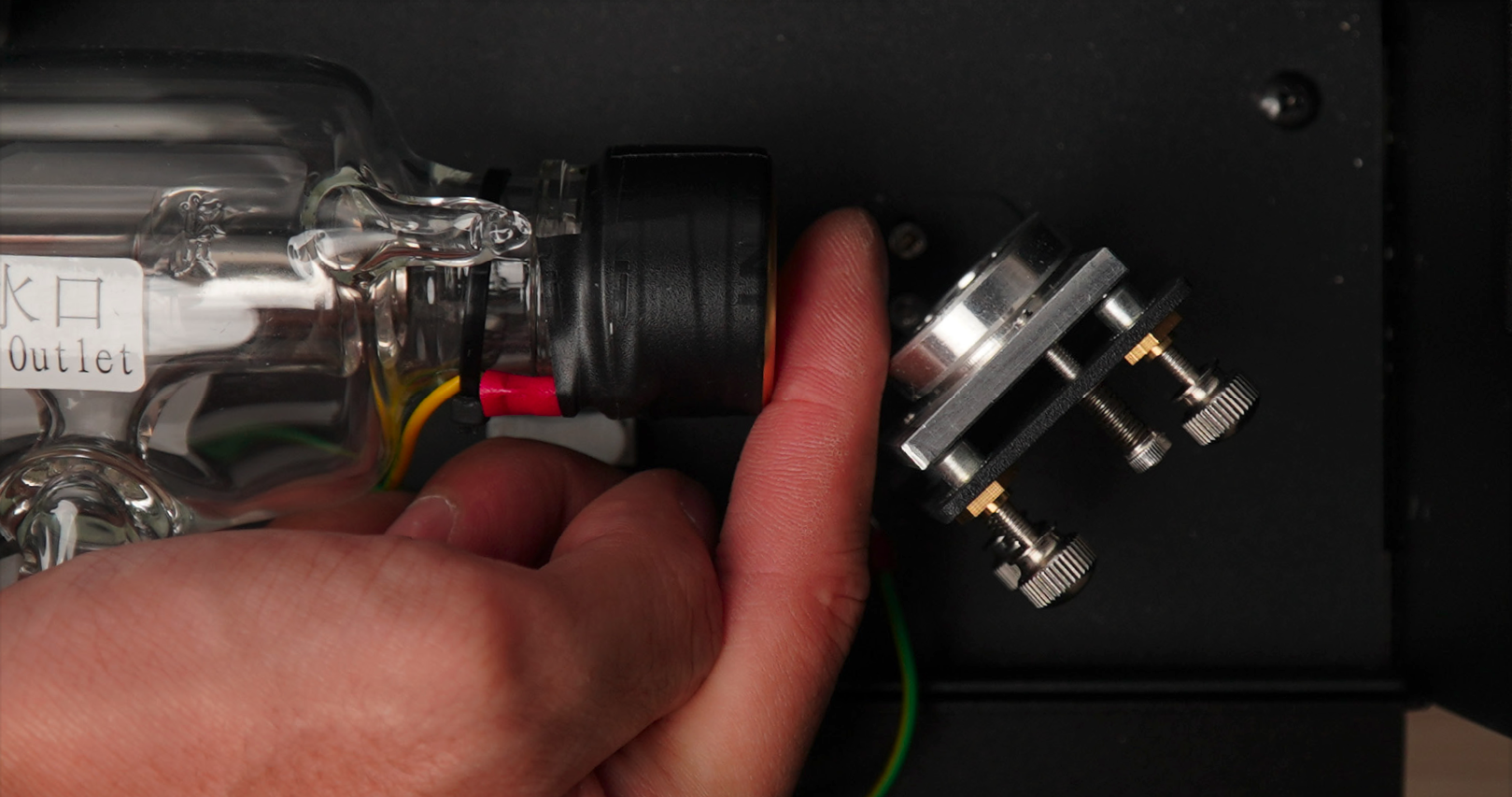

Sørg for at avstanden mellom lasertuben og det første refleksjonsspeilet er rundt 15 mm (en fingers avstand)

7. Strømledning og oppstart

Koble til strømledningen og slå på maskinen.

8. Ta ut vannpumpen

Fjern den bakre firkantplaten med Torx-skrutrekkeren > Ta ut vannpumpen.


9. Vannfylling

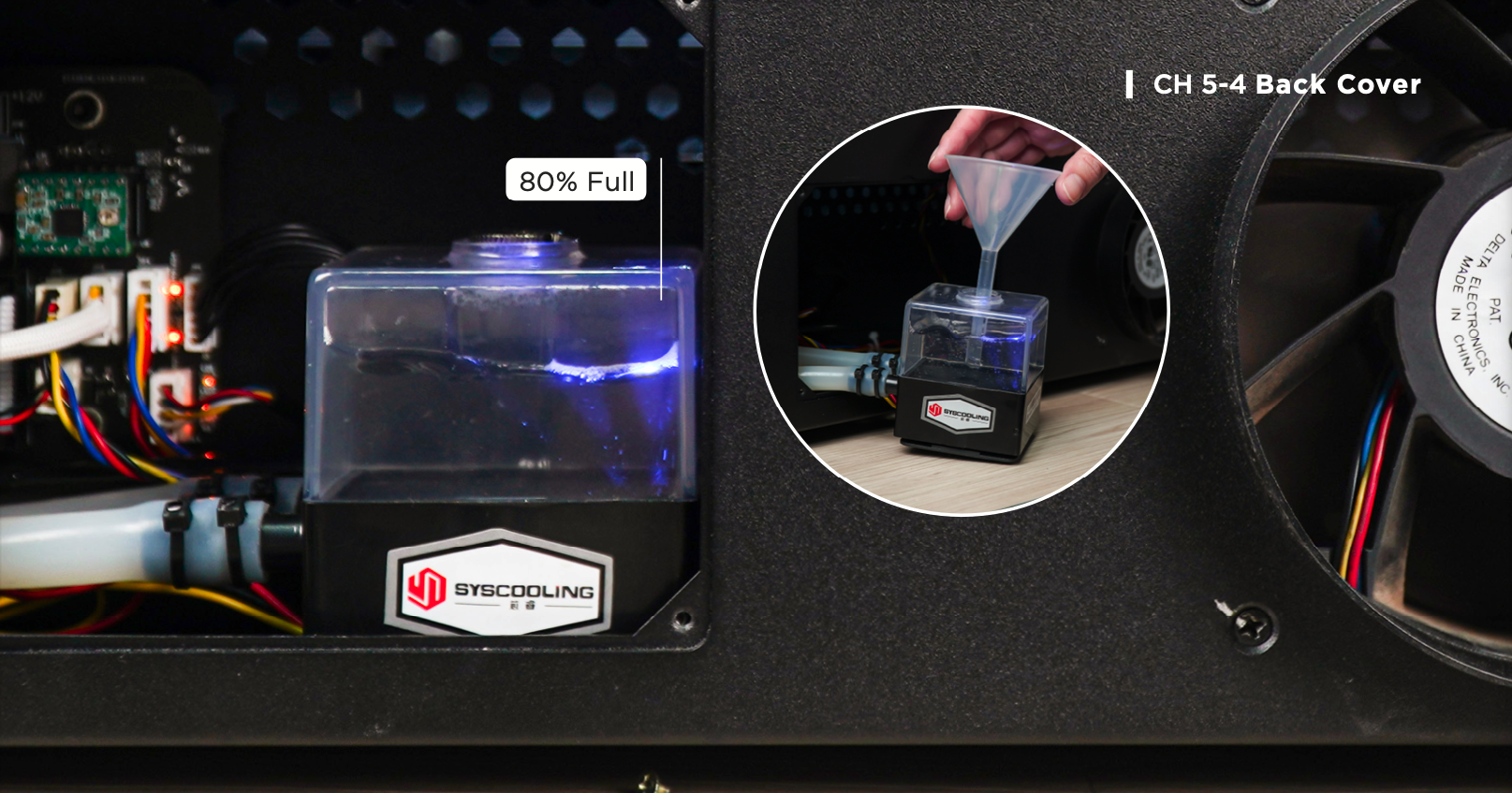

Åpne lokket på pumpen med en dobbelthodet skiftenøkkel > Sett inn trakten > Hell vannet sakte og hold det 50 % fullt > Gå til "Vedlikeholdsmodus" og vent til den er ferdig med homing > Trykk på "Pumpe"-knappen for å slå på vannpumpen > Når vanntankens vann minker, hell i mer vann til tanken er 80 % full.

10. Lukk vannpumpelokket

Sett tilbake pumpens lokk og stram det med fingre bare > Plasser vannpumpen tilbake i posisjon.

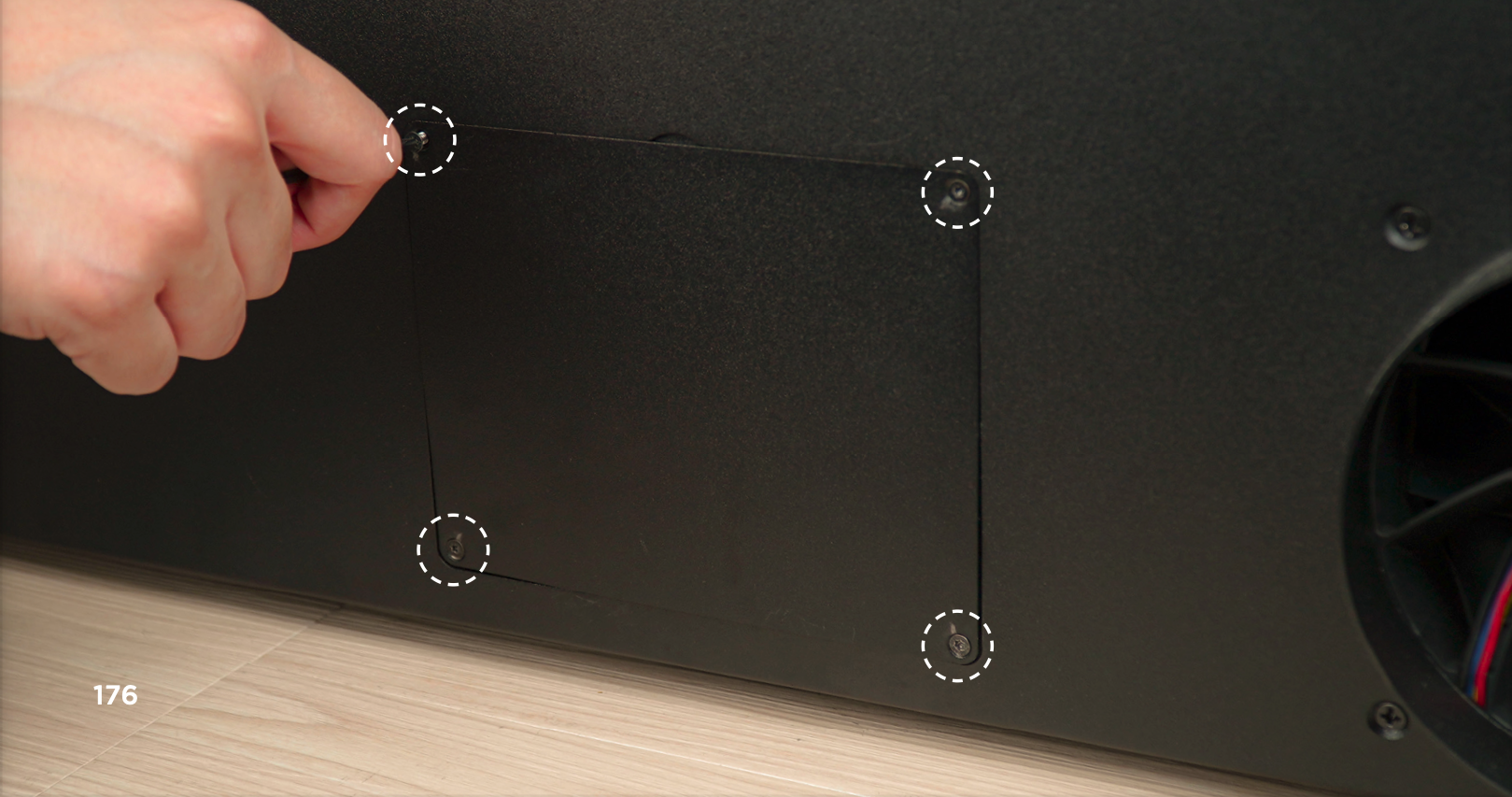

11. Monter platen på nytt

Fest platen tilbake ved å stramme disse 4 skruene med en Torx-skrutrekker.
