5-5 Materialet kan ikke kuttes gjennom

Når materialer ikke kan skjæres gjennom, er det mange muligheter som kan forårsake problemet, for eksempel at fokuseringsavstanden er feil, den optiske banen er feilinnstilt, lasertuben er svekket...osv.
Basert på vår erfaring er det imidlertid VANLIGVIS forårsaket av at den optiske banen er feilinnstilt.

Følg trinnene nedenfor for å finne ut hva som forårsaker problemet.

Forberedelsesartikler:

De nødvendige verktøyene vil bli nevnt i hvert trinn, ettersom noen trinn kan hoppes over.

Trinn 1 - Rengjør alle speilene og fokuslinsen

Skitne speil og fokuslinse vil føre til at laserutgangen blir svakere.

• Følg instruksjonene i lenken nedenfor for å rengjøre alle speil og linser.
  4-6 Rengjøring av speil og linse

Trinn 1.1 - Forsikre deg om at parameterne er riktig innstilt

Noen ganger glemmer folk å endre parameterne på panelet eller i Beam Studio.

• Beam Studio:



• Panel:




Trinn 1.2 - Sjekk fokusavstanden

Feil fokusavstand vil påvirke kutte- eller graveringsresultatene til å være uakseptable.

• Se artikkelen nedenfor for å sjekke fokusavstanden din og juster den om nødvendig.
  [5-26 Justering av fokusavstand]


Trinn 1.3 - Sjekk den optiske banen

Basert på vår erfaring, når materialer ikke kan kuttes gjennom, er det VANLIGVIS forårsaket av at den optiske banen er feiljustert.

• Følg nøye instruksjonene i lenken nedenfor og juster den optiske banen på nytt om nødvendig.
  [4-7 Inspeksjon av optisk bane (HEXA & Beambox tilgjengelig)]


• Vennligst ta vare på tapesamlingen etter at inspeksjonen er fullført.


Trinn 1.4 - Kjør samme oppgave

• Kjør den samme oppgaven med det samme materialet og se om det nå kan kuttes.



Bestem resultatet ditt og den neste handlingen du skal ta:

Trinn 1.5 - Testing av materialforberedelse

For å gjøre ytterligere testing, vennligst forbered enten ett av disse to materialene som listet nedenfor.

• 3mm gjennomsiktig akryl (Anbefalt)
  or
  3mm MDF-tre

Trinn 2 - Senterklipptest

Vi skal teste kutteevnen i midten av sengen.

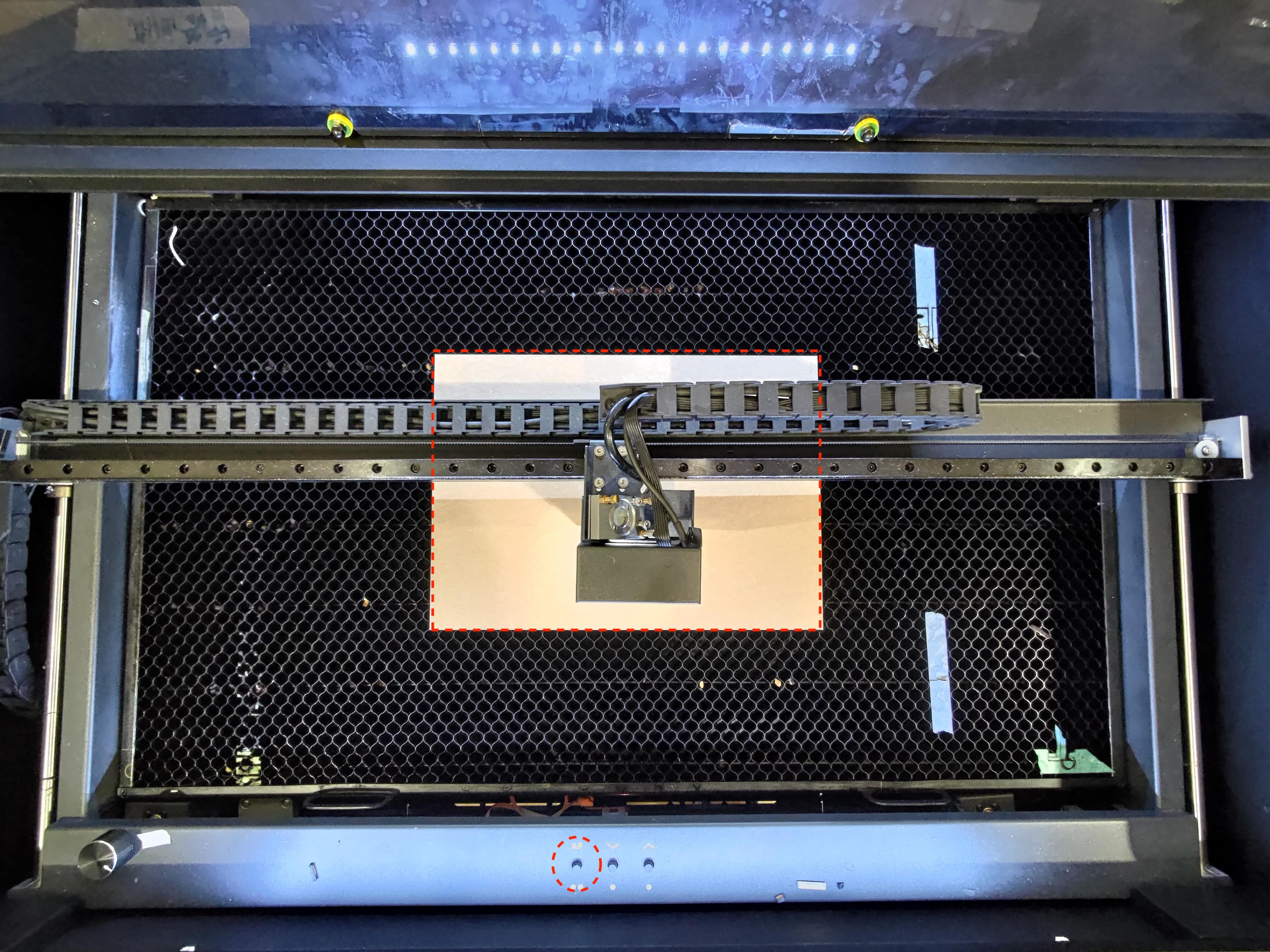

• Plasser det forberedte materialet (3mm akryl eller tre) i midten av sengen og sørg for å fokusere.


• Klipp eksempelfilen i Beam Studio.


Bestem resultatet ditt og den neste handlingen du skal ta:

Bestem resultatet ditt og den neste handlingen du skal ta:

Trinn 3 - Bunnhøyre kutttest

I dette trinnet skal vi teste kutteevnen i det nederste høyre området av sengen.

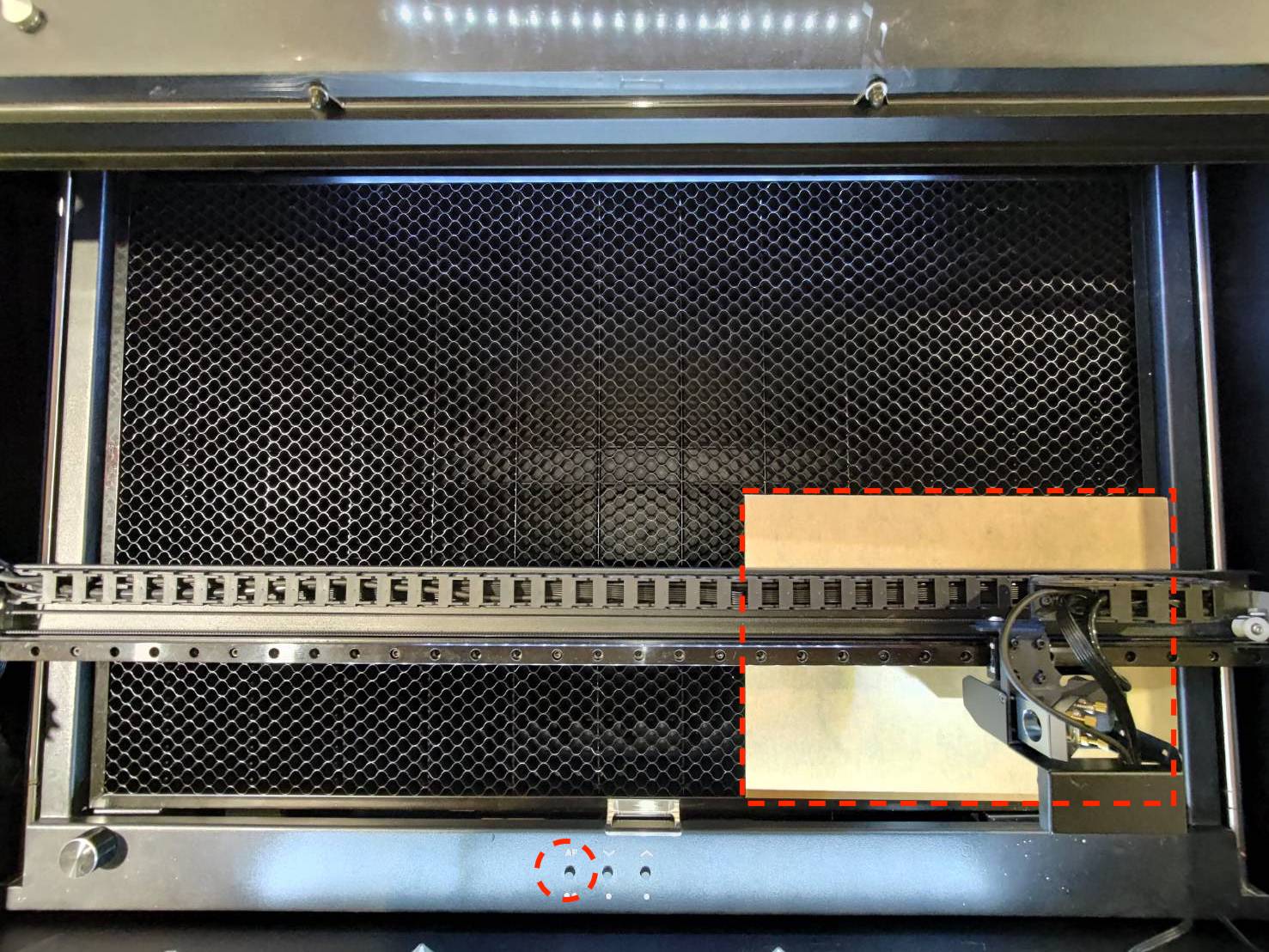

• Plasser det forberedte materialet (3 mm akryl eller tre) i det nederste høyre området av sengen og sørg for å fokusere.



• Klipp eksempelfilen i Beam Studio.


Bestem resultatet ditt og den neste handlingen du skal ta:

Trinn 3.1 - Bunnhøyre forfall kompensasjon

Denne funksjonen er designet for å forbedre stabiliteten til kutting over hele sengen.

• Vennligst aktiver funksjonen, Bunnhøyre forfall kompensasjon som vil forbedre skjæreresultatet i det nederste høyre området av sengen.
  Se lenken: [5-27 Bunnhøyre forfall kompensasjon (HEXA-funksjon)]


• Etter aktivering, vennligst skjær den samme filen i det nederste høyre området igjen som i Trinn 3.



Bestem resultatet ditt og den neste handlingen du skal ta:

Trinn 4 - Dørsensortest

Hvis en dørsensor ikke er følsom nok eller magnetene ikke er sterke nok til å utløse dørsensoren fullstendig, vil laserutgangen bli svakere. I dette trinnet vil vi bruke to koniske avstandsstykker på sensorene til døren for å sikre at sensorene utløses fullstendig.

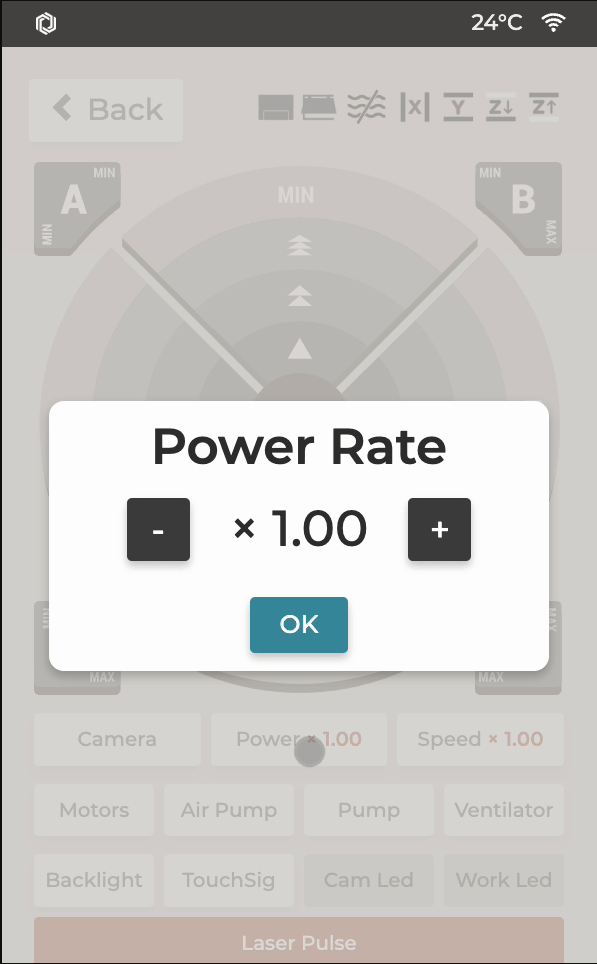

• Av sikkerhetsmessige årsaker, vennligst sett effekthastigheten til x0,01 for å sikre ingen pulser under testingen.





• Dørsensoren er innebygd i chassisets LED-lys. Se videoen nedenfor for å finne den.




• Dørsensoren vil ha to LED-lys i rødt, og de vil alltid være PÅ.




• Plasser de koniske avstandsstykkene nær begge LED-lysene. Lyset skal være "lysere" når den oppdager en magnet. Når begge LED-ene oppdager magneter samtidig, vil et dørlukket signal bli sendt til systemet, og ikonet på panelet vil endres.




• Når du har satt de koniske avstandsstykkene på plass, lukk døren.



• Endre effekthastighetinnstillingen tilbake til x1,00.



• Kjør den samme oppgaven og se hvordan det går.
  • Hvis den mislyktes i midten forrige gang, test midten på nytt.
  • Hvis den mislyktes i det nederste høyre området forrige gang, test det nederste høyre området på nytt.


• Etter å ha kjørt oppgaven, slå av maskinen og fjern de koniske avstandsstykkene.


Bestem resultatet ditt og den neste handlingen du skal ta:

Trinn 5 - Sjekk effektkurveverdien

Laserutgangen kan påvirkes av innstillingen av effektkurven.

•  Vennligst se lenken nedenfor for å sette effektkurven til 350.
  (Den lave/venstre verdien trenger ikke å endres.)
  5-28 Justering av effektkurve


• Hopp over dette trinnet til Trinn 6 hvis den høye/høyre verdien allerede er 350.


• Kjør den samme oppgaven og se hvordan det går.
  • Hvis den mislyktes i midten forrige gang, test midten på nytt.
  • Hvis den mislyktes i det nederste høyre området forrige gang, test det nederste høyre området på nytt.

Bestem resultatet ditt og den neste handlingen du skal ta:

Trinn 6 - Øk effektraten og senk hastigheten

For å avgrense problemet, skal vi sjekke om økning av effektraten og senking av hastigheten kan forbedre kutteresultatet.

• Beam Studio:


• Øk standard effektrate med 20%.
  (Hvis standarden er 15%, vil 15% + 20% = 35% bli satt)


• Senk standardhastigheten med halvparten.
  (Hvis standarden er 300 mm/s, vil 300 mm/s * 0,5 = 150 mm/s bli satt)


• Kjør den samme oppgaven og se hvordan det går.
  • Hvis den mislyktes i midten forrige gang, test midten på nytt.
  • Hvis den mislyktes i det nederste høyre området forrige gang, test det nederste høyre området på nytt.

Bestem resultatet ditt og den neste handlingen du skal ta:
