5-9 Speil og linse er oksidert eller ødelagt – FLUX Help Center

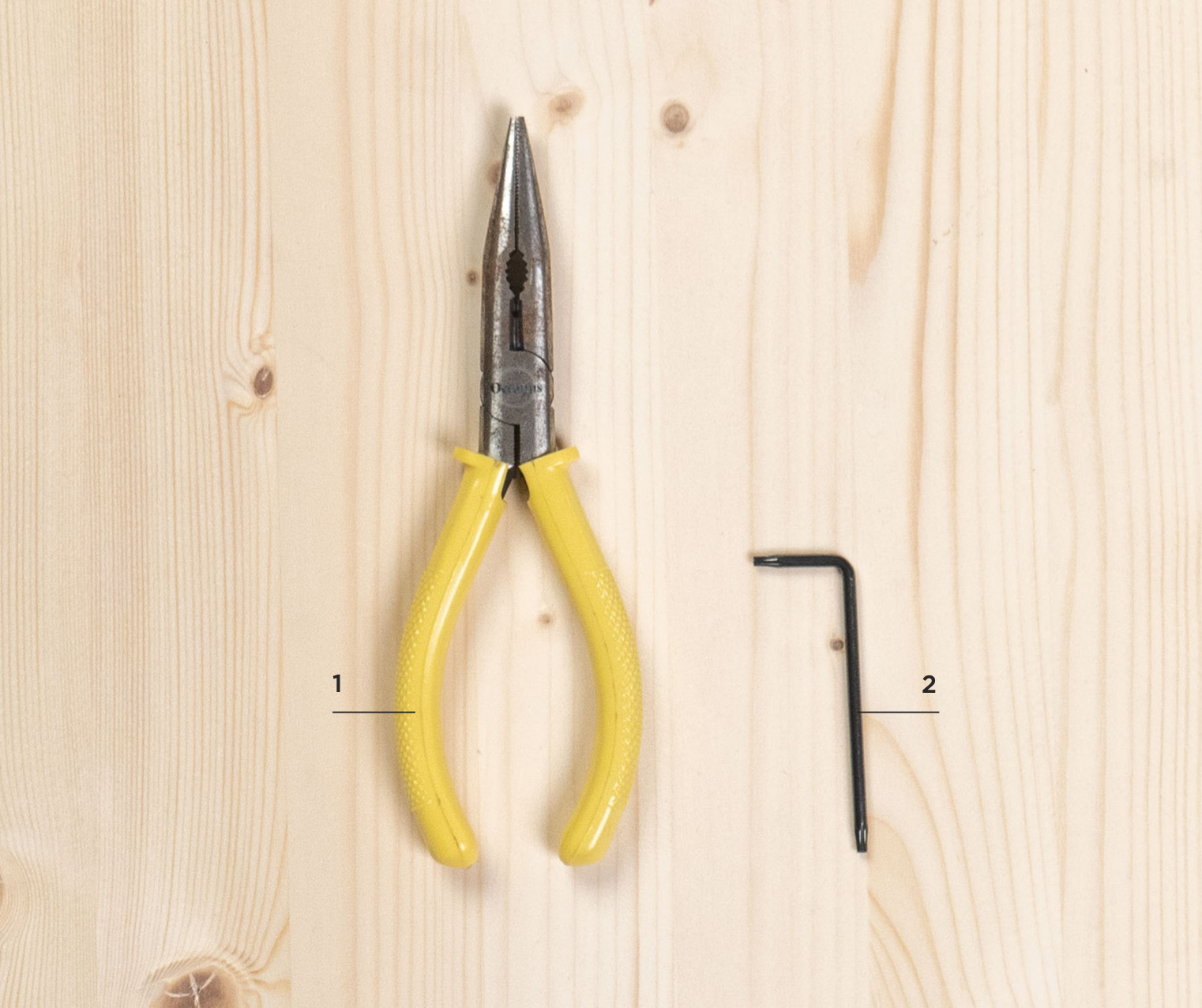

Forberedelsesartikler: Selvforberedelse: 1|Spissnebbetang
Inkludert i tilbehørsboksen: 2|Torx-skrutrekker

___2021-11-29___2.33.09.png ___2022-07-25___9.54.51.png

Testelementer:

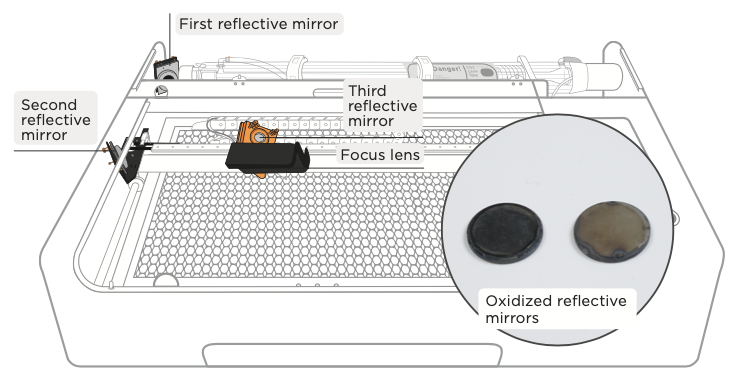

1. Sjekk om speil og linse er oksidert eller ødelagt: Hvis det er svarte flekker, hvite flekker osv. på overflaten til det første, andre og tredje refleksjonsspeilet, eller hvis det er alvorlige riper, og flekkene ikke kan fjernes ved【Vedlikehold】Rengjøring av speil og linse (s.138), eller hvis fokuslinsen er deformert eller ødelagt på grunn av ytre kraft, bør speil og linse byttes ut.

Utskiftningstrinn:

Første refleksjonsspeil:

a. Løft bakdekselet: Bruk en Torx-skrutrekker for å fjerne de 2 skruene på begge sider av bakdekselet, og løft deretter dekselet.

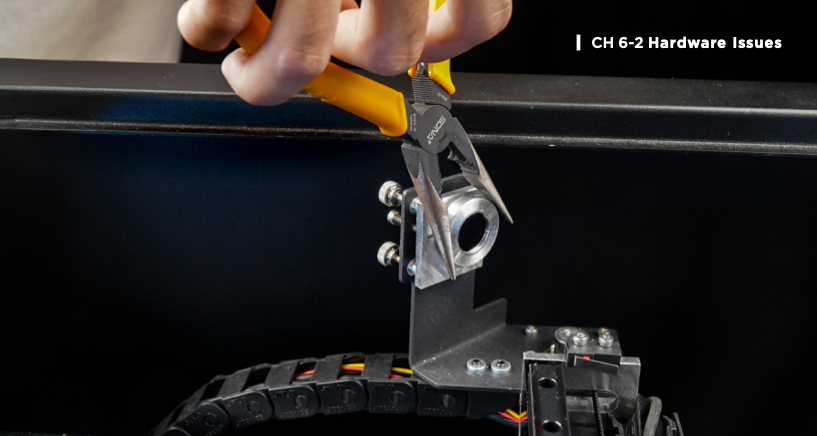

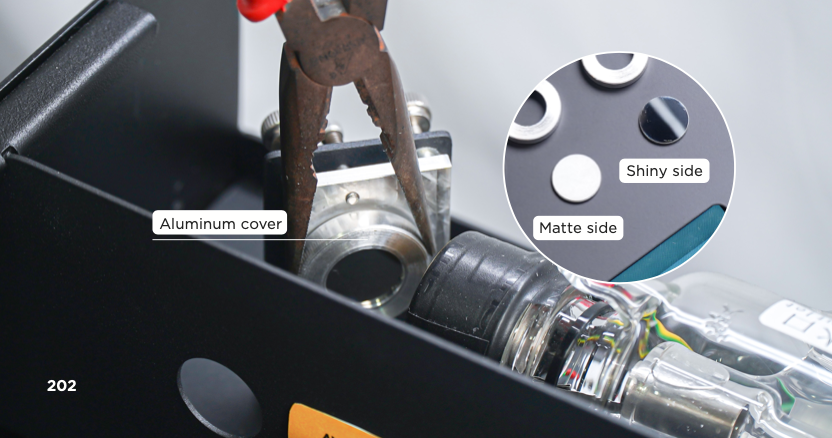

b. Løsne aluminiumsdekselet: Løsne aluminiumsdekselet som fester speilet (vend mot speilet og vri mot klokken), hvis det ikke kan dreies, bruk spissnebbetang for å klemme aluminiumsrammen og vri igjen >

c. Bytt speilet: Ta ut det gamle speilet > Sett det nye speilet med den matte siden vendt mot speilholderen (laserstrålen vil treffe den blanke siden) >
d. Stram aluminiumsdekselet: Stram aluminiumsdekselet tilbake på speilholderen.



Andre refleksjonsspeil: Etter å ha åpnet dørdekselet, følg trinnene b~d for det første refleksjonsspeilet (plasseringen av det andre refleksjonsspeilet er angitt på bildet på s.202).

Tredje refleksjonsspeil:

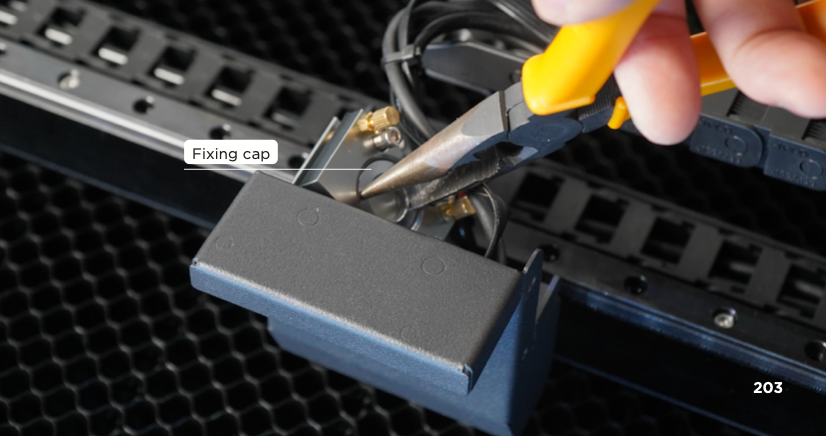

a. Løsne festehetten: Bruk spissnebbetangen til å holde de to runde punktene på festehetten til speilet, og skru av festehetten mot klokken >

b. Bytt speilet: Ta ut det gamle speilet, du kan trekke ut speilet fra laserinnløpsområdet > Plasser det nye speilet med den blanke siden vendt mot speilholderen >

c. Stram festehetten: Bruk spissnebbetang for å holde de to runde punktene på festehetten til speilet, og stram festehetten med klokken. ___2022-07-25___9.57.06.png


Fokuslinse:

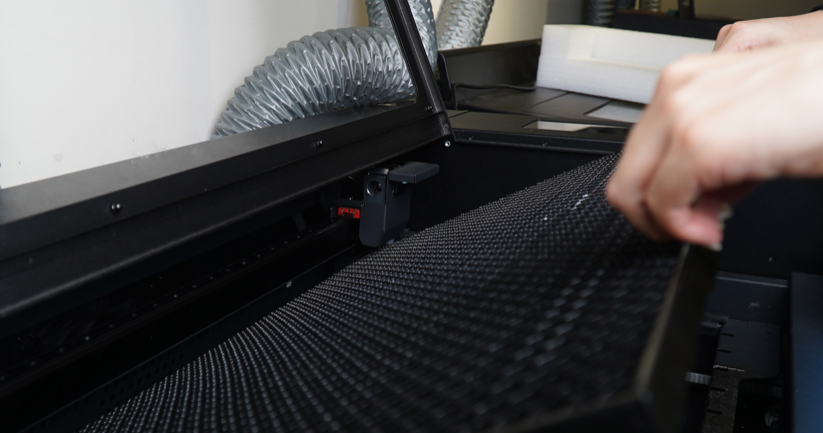

a. Fjern honeycomb-bordet【Vedlikehold】Rengjøring av honeycomb-bord, trinn 1 (s.135). >

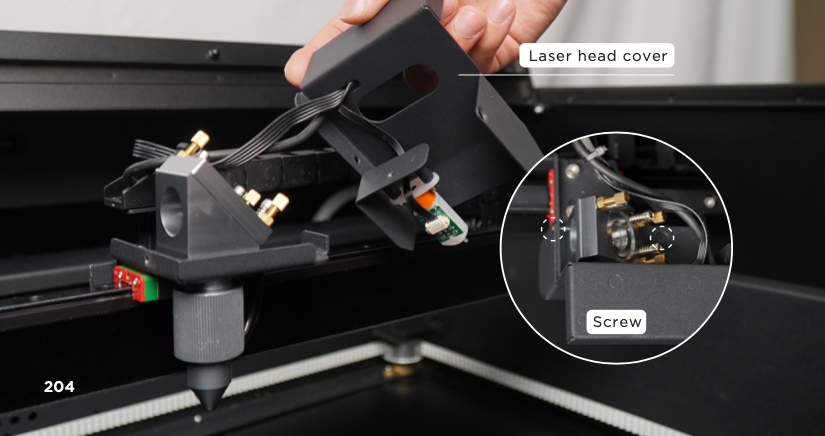

b. Flytt laserhode-dekselet til siden: Løsne 2 skruer på laserhode-dekselet med en Torx-skrutrekker og flytt deretter dekselet til siden >

c. Fjern laserhodet: Skru av dyse-festemutteren med klokken. Hvis den ikke kan skrus av, bruk en nålenesetang for å hjelpe > Fjern laserhodet, og unngå at fokuslinsen faller ut > ___2022-07-25___9.58.09.png

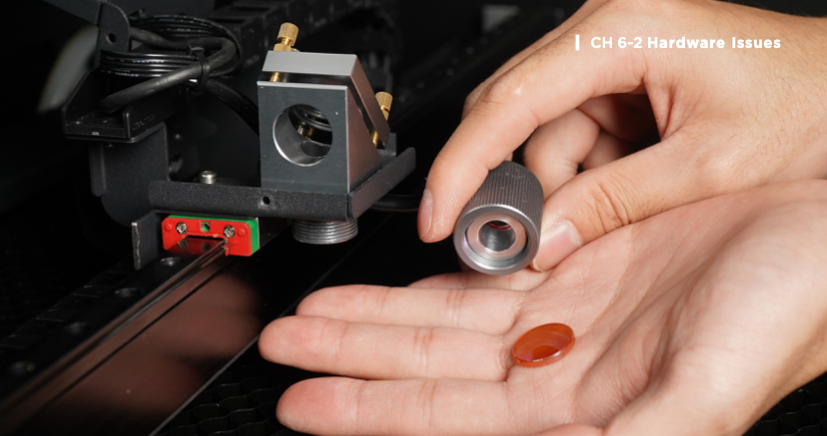

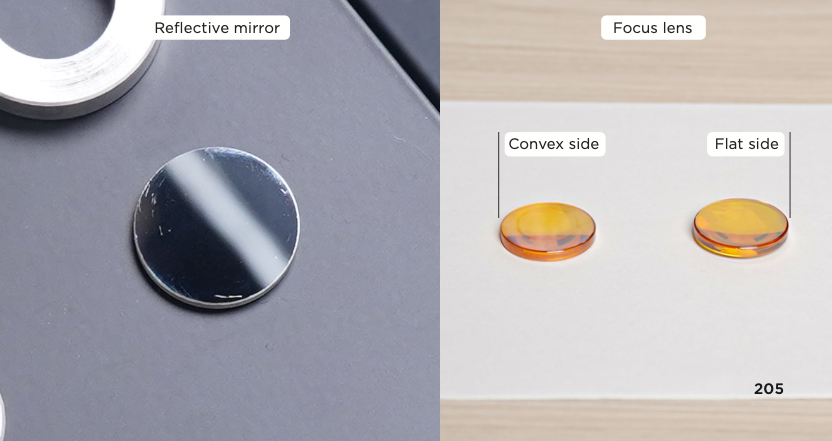

d. Bytt linsen : Fjern den gamle linsen > Sett den nye linsen inn i laserhodet med den flate siden nedover (hold kanten av linsen og se inn i linsen, du kan se deg selv på den konvekse siden, men du kan ikke se deg selv på den flate siden) >

e. Sett laserhodet tilbake : Sett laserhodet tilbake > Stram dyse-festemutteren mot klokken >

f. Stram laserhode-dekselet : Stram 2 skruer på laserhode-dekselet >

g. Sett honeycomb-bordet tilbake 【Vedlikehold】 Rengjøring av honeycomb-bord, trinn 3 (s.135).

Feilsøkingsrapporter :

1. Foto : Ta bilder av

a. 3 refleksjonsspeil (om de er oksidert)
b. Fokuslinse (om den er oksidert eller ødelagt)
