5-10 Ingen laserstråle-utgang / Laseren vil ikke avfyres / Ingen laserpuls

Årsaken til at en laser ikke gir utgang kan være kompleks. Det kan være forårsaket av et svekket laserrør, en ødelagt laserstrømforsyning (Laser PSU) eller systemfeil...etc.

Vennligst følg trinnene nedenfor for å feilsøke problemet.

---

Mulige årsaker

Systemet feiler (Oppdater fastvaren på nytt, tilbakestill til fabrikk, eller reflash SD-kort.) Den optiske banen (OPA) er feiljustert. Effektforholdet og hastigheten er feil innstilt i programvaren. Laserrøret har svekket. Laserstrømforsyningen (Laser PSU) fungerer ikke som den skal. Dørsensoren fungerer ikke som den skal. (Mindre sannsynlig)

---



Verktøy

T8 torx skrutrekker Dobbeltsidig tape Penn eller blyant (Valgfritt - Avhengig av testresultat) Magnet x2 (Valgfritt) Gummihansker (Valgfritt - Avhengig av testresultat)

---



Trinn 1

Vennligst se videoenen nedenfor og avgjør om symptomet ligner på din maskin.
(Hvis det ikke er laserutgang når HEXA kjører og lager en høy knitrelyd,
indikerer det at røret er ødelagt.)

Bestem resultatet ditt og neste handling å ta:

Ja, maskinen min har et lignende symptom eller lyd >> Slutt å bruke maskinen og Kontakt kundeservice  Mulig årsak: Laserrøret er ødelagt og må byttes ut.

Nei, maskinen min har ikke en knakende lyd >> Trinn 1.1

---

Trinn 1.1

Vennligst sjekk om applikasjonen din ligner på følgende beskrivelser.

• Ingen laserutgang ved lave effektrater rundt 10%.
• Laserutgangen er for sterk ved lave effektrater. (Graveringsresultatet er for mørkt eller blir kutting, osv.)

Bestem resultatet ditt og neste handling å ta:

Ja, maskinen min har en lignende oppførsel i en av beskrivelsene ovenfor >> 5-28 Justering av effektkurve >> Etter justering, hvis problemet vedvarer, vennligst gå til Trinn 2

Nei, maskinen min viser ikke den nevnte oppførselen >> Trinn 2

---



Trinn 2

Forsikre deg om at effektrate- og hastighetsinnstillingene er riktige i programvaren.



Bestem resultatet ditt og neste handling å ta:

Ja, innstillingene er riktige >> Trinn 2.1

Nei, innstillingene er ikke riktige >> Endre innstillingene >> Etter endring av innstillingene, hvis problemet vedvarer, gå til Trinn 2.1

---



Trinn 2.1

Doble effektrateinnstillingene dine, start oppgaven og se om laseren gir utgang.
(For eksempel, hvis effektraten din opprinnelig er 15%, øk den til 30% og start oppgaven.)



Bestem resultatet ditt og neste handling å ta:

Ja, laseren gir utgang >> Maskinen din kan fortsatt fungere Forslag: Øk effektraten og senk hastigheten i hver oppgave til røret svikter fullstendig Mulig årsak: Laserrøret ditt har blitt litt svekket

Nei, laseren gir ikke utgang >> Trinn 3

---



Trinn 3

Slå av maskinen.

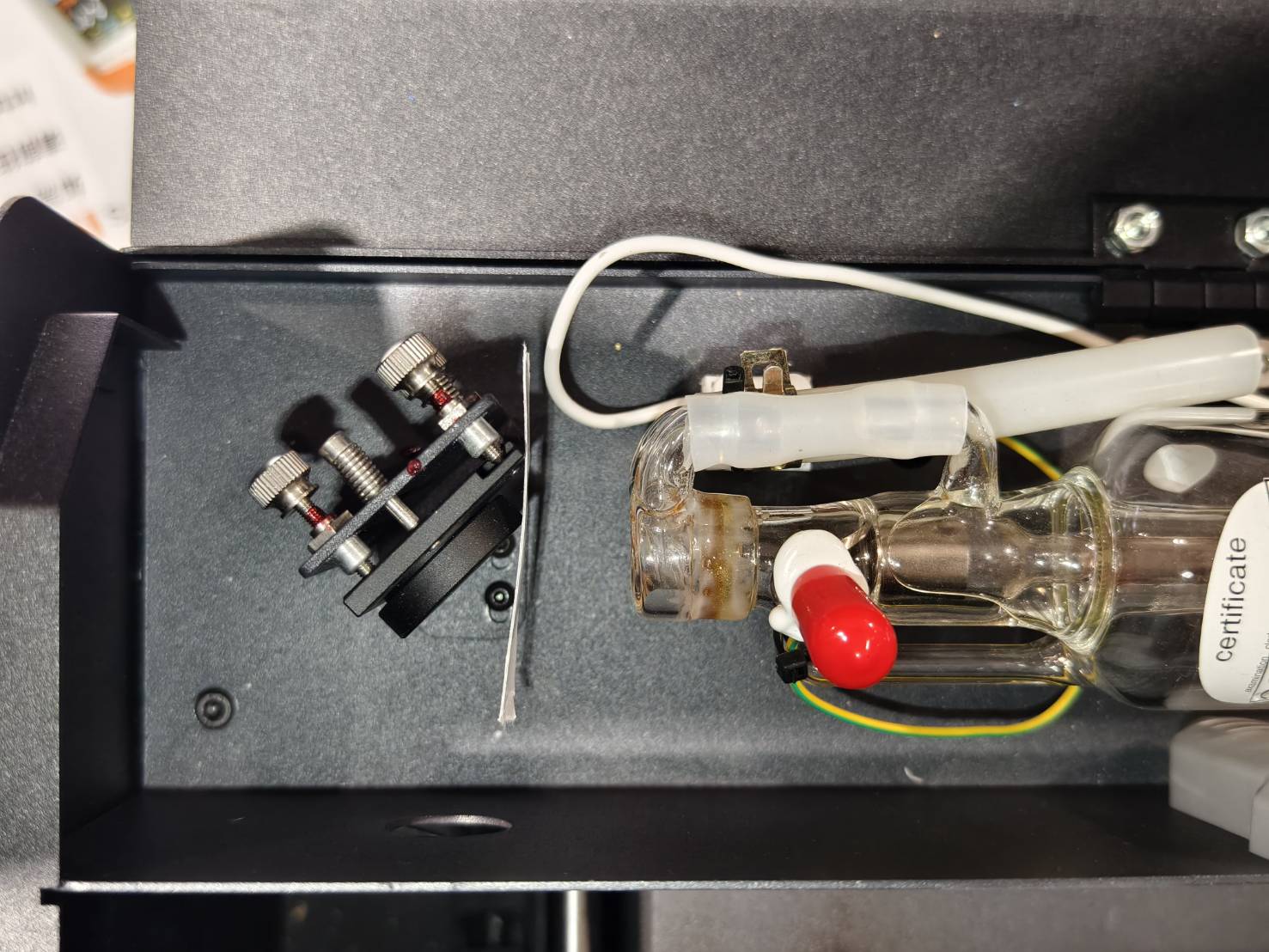

Åpne bakdekselet og plasser en ny dobbeltsidig tape på det første speilet.
Hvis maskinen din har to magneter på bakdekselet, må dekselet settes tilbake.
Etter at du har plassert tapen, vennligst gå til Trinn 3.1.

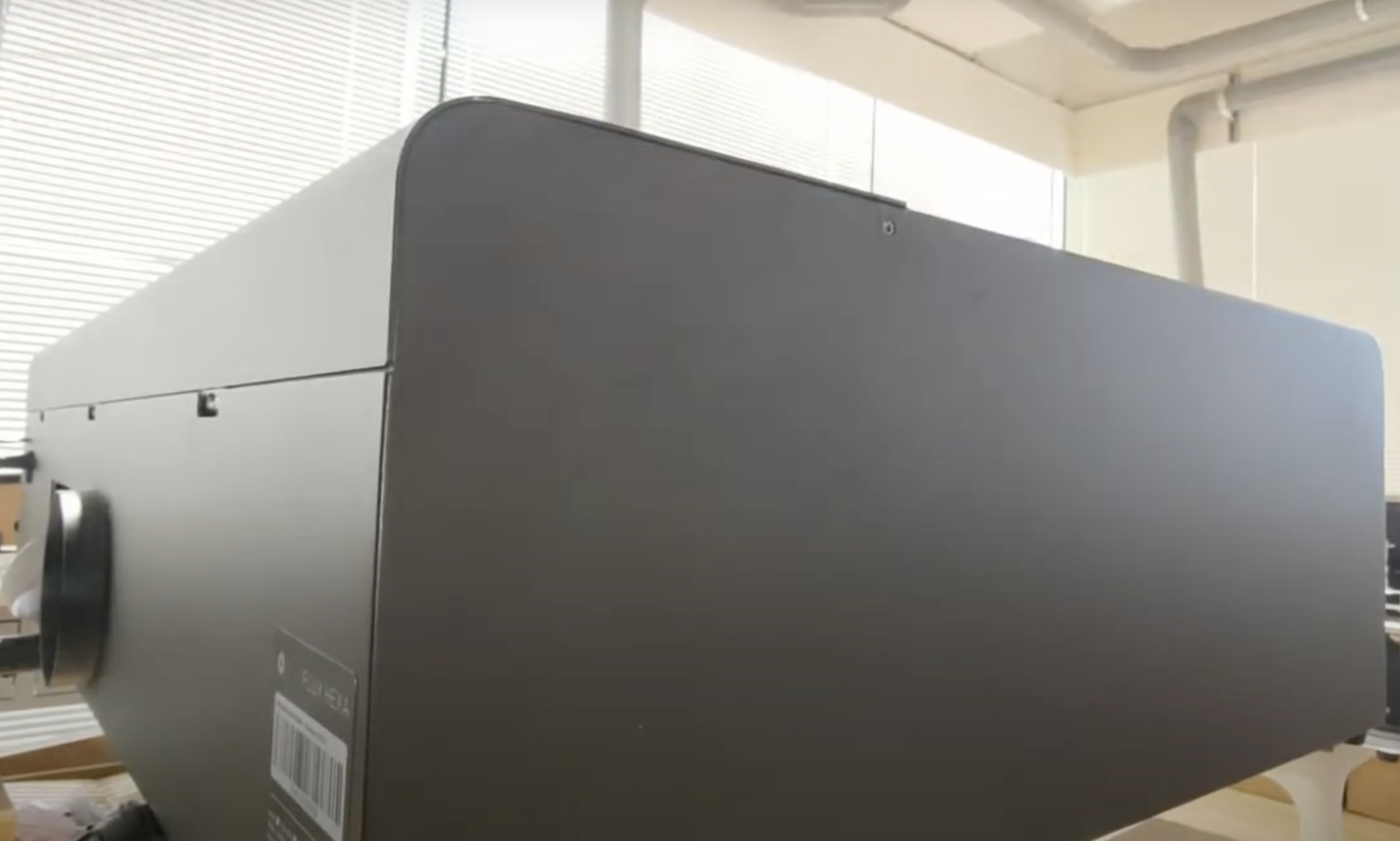

• Bruk en T8-skrutrekker for å skru ut skruene på baksiden av maskinen, og bakdekselet kan fjernes etterpå. (Du kan se videoen som viser hvordan du åpner bakdekselet.)

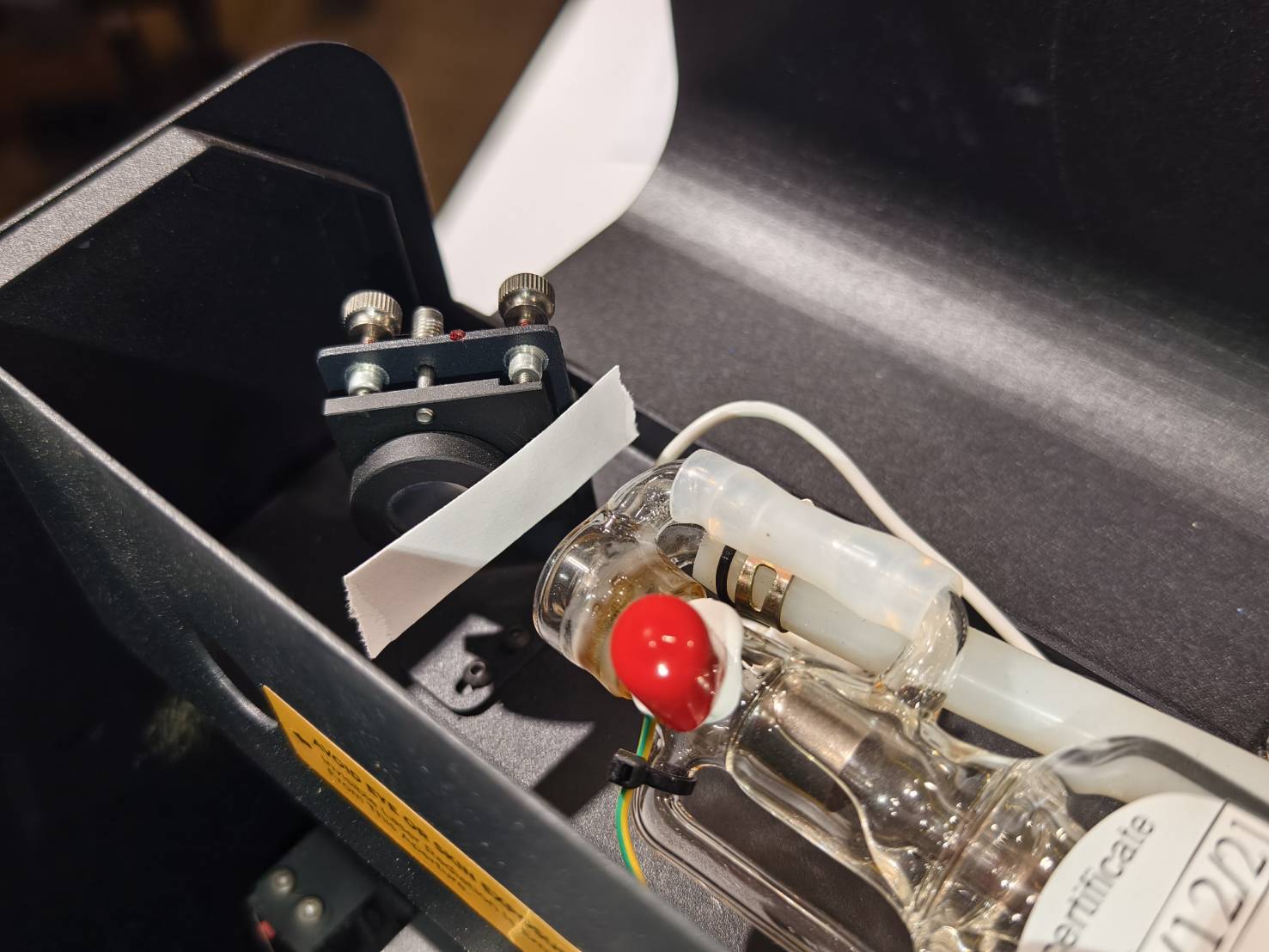

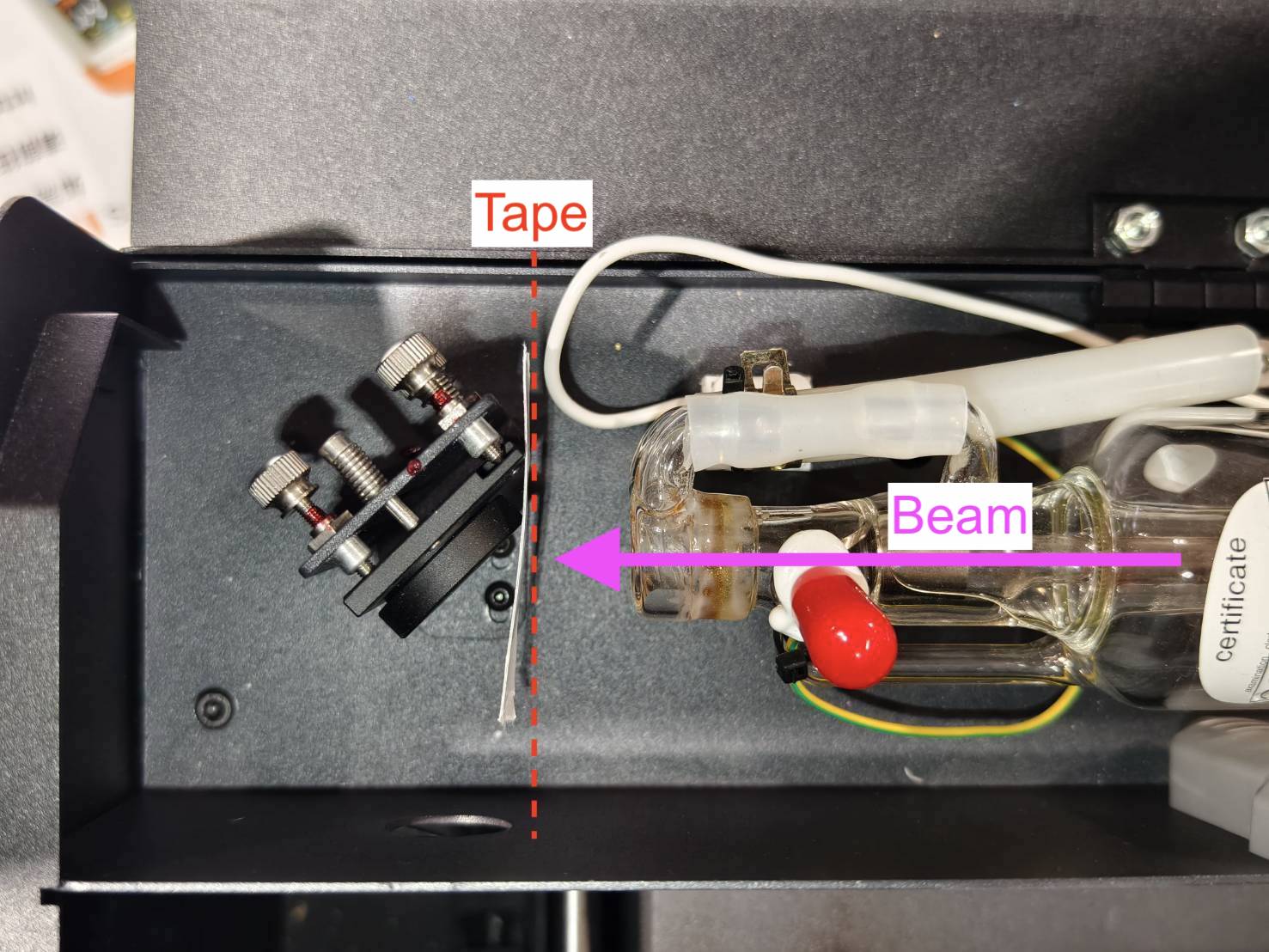

• Plasser tapen på speilet slik at den har en vinkel på 90 grader mot strålen.




• Lukk bakdekselet.


---

Trinn 3.1

Lag 5 pulser og sjekk om tapen har et brent merke på seg.
(Vennligst se eksemplene for å bestemme resultatet av tapen.)

A. Slå på maskinen.
B. Lukk lokket.

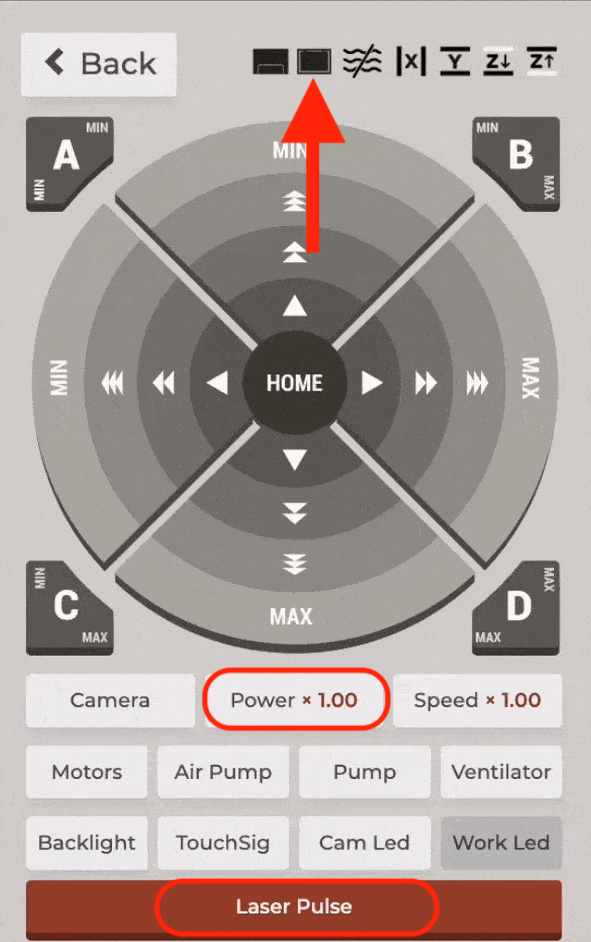

C. Gå inn i vedlikeholdsmodus og vent til homing-prosessen er fullført.

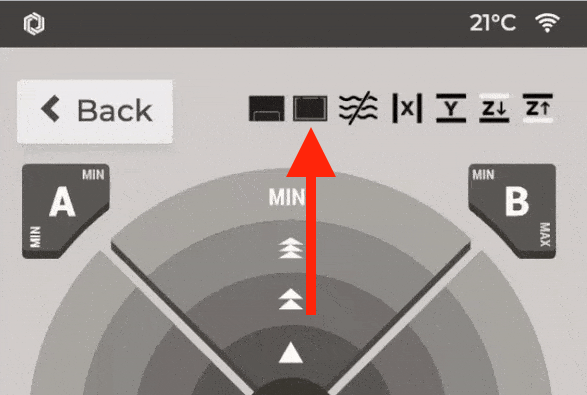

     (Forsikre deg om at dørikonet er lukket, ellers vil du ikke kunne lage en puls.)
D. Finn Puls-knappen.
E. Ett trykk = én puls, to trykk = to pulser, og så videre.
F. Sjekk tapen
⚠︎ Vennligst lag alltid pulser når dørlokket er lukket.



Tape Resultateksempler

Godt eksempel - Rund og sterk	Dårlig eksempel - Svak, hul eller ikke rund



Bestem resultatet ditt og neste handling å ta:

Ja, det har et brennmerke, og resultatet er bra >> Laserutgangen har ingen problemer >> Vennligst Sjekk OPA

Det har et brennmerke, men resultatet er dårlig >> Trinn 3.2

Ingen brennmerker i det hele tatt >> Trinn 3.2

---

Trinn 3.2

• Bruk en ny tape på det første speilet.



• Av sikkerhetsmessige årsaker, vennligst sett effektraten til x0.01 for å sikre at det ikke er pulser under testingen.





• Dørsensoren er innebygd i chassisets LED-lys. Se videoenen nedenfor for å finne den.





• Dørsensoren vil ha to LED-lys i rødt, og de vil alltid være PÅ.





• Plasser kjegleavstandsstykkene (magneter) nær begge LED-lysene. Lyset skal være "lysere" når den oppdager en magnet. Når begge LED-ene oppdager magneter samtidig, vil et dørlukket signal bli sendt til systemet, og ikonet på panelet vil bli endret.





• Når du har satt kjegleavstandsstykkene på plass, vennligst lukk døren.




• Endre effektinnstillingen tilbake til x1.00, forsikre deg om at ikonet er lukket,
  og deretter lag 5 pulser. (Vennligst se eksemplene for å bestemme resultatet av tapen.)




Bestem resultatet ditt og neste handling å ta:

Ja, det har et brennmerke, og resultatet er bra >> Kontakt kundeservice Mulig årsak: Dørsensoren er defekt. magneten på døren er ikke sterk nok. (Mindre sannsynlig)

Det har et brennmerke, men resultatet er dårlig >> Trinn 6

Ingen brennmerker i det hele tatt >> Trinn 4

---

Trinn 4

• Slå av maskinen.

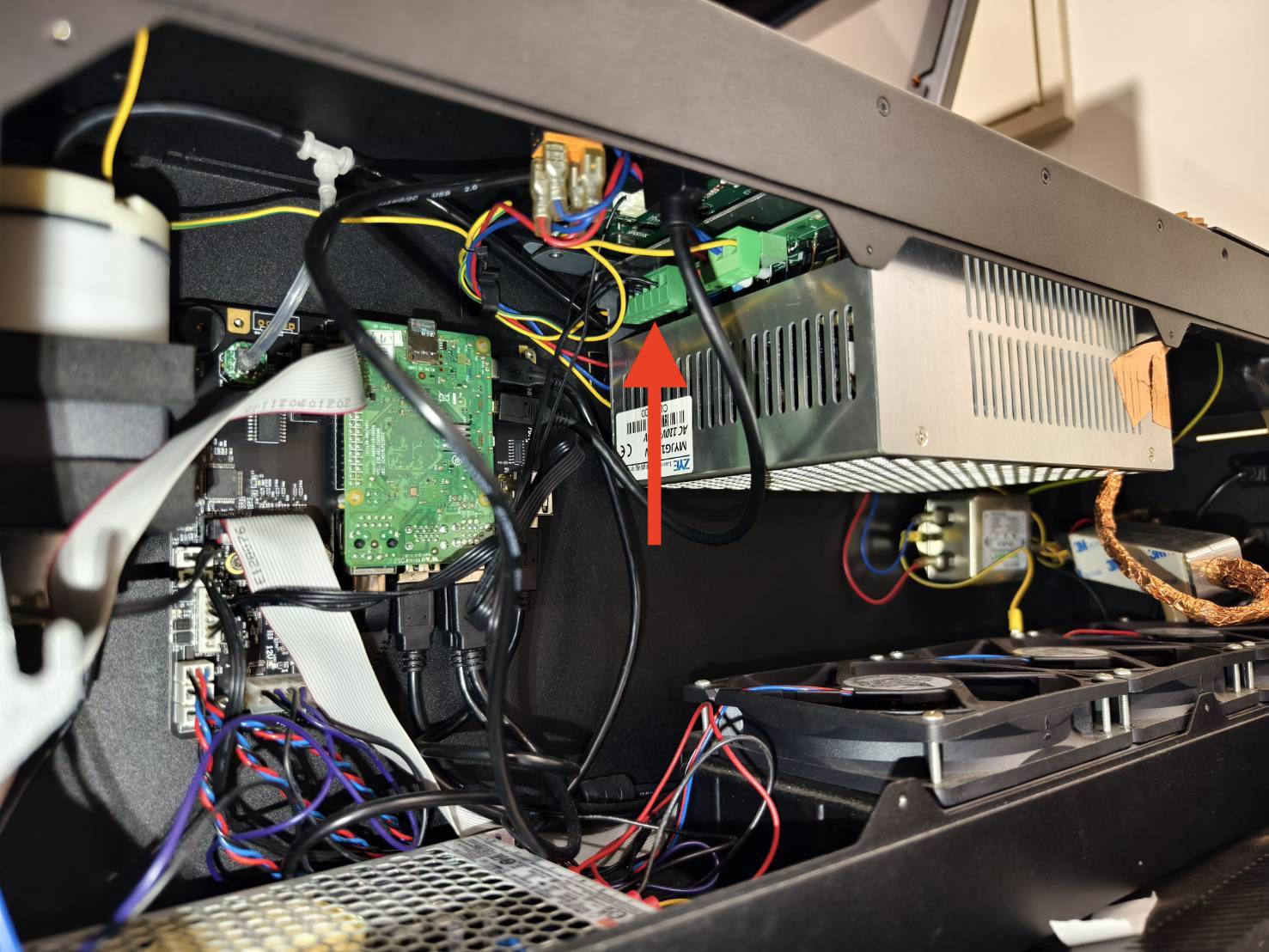

  Fjern sidedekselet ved å skru ut disse T8-skruene og koble fra de to USB-forlengelsene. (Se diagram hvis PCB-kortet ditt ikke er det samme som på bildet.)

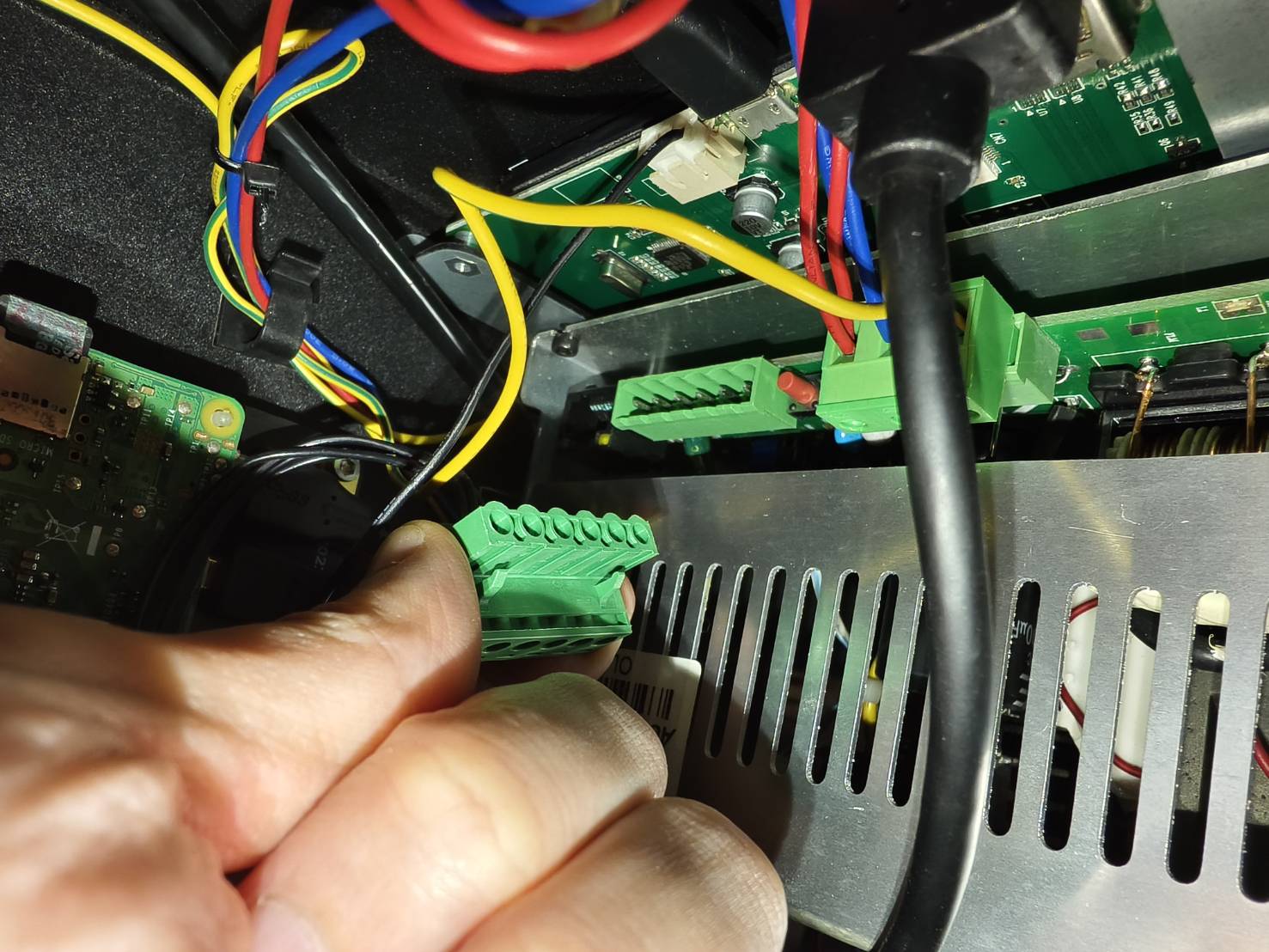

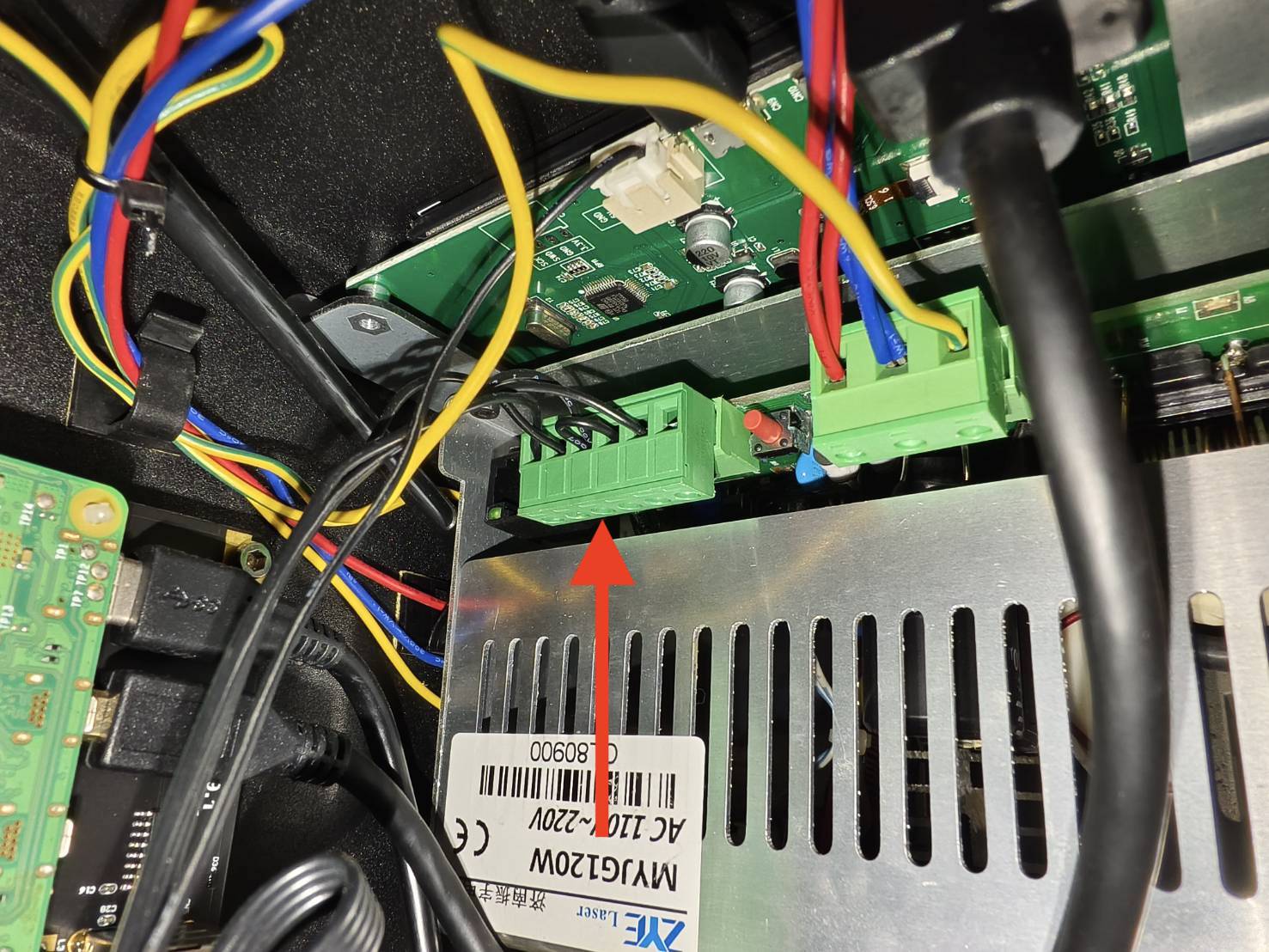

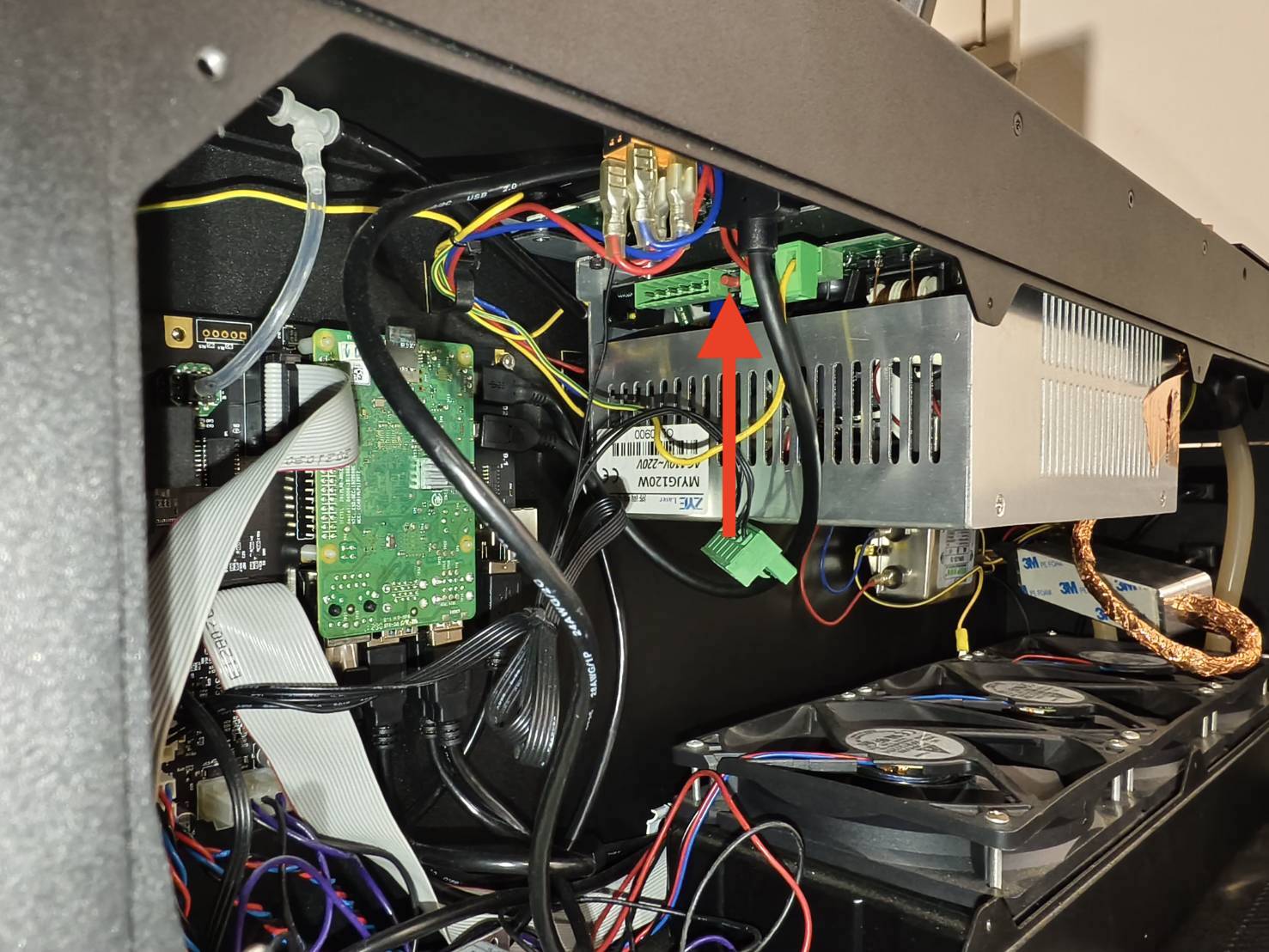

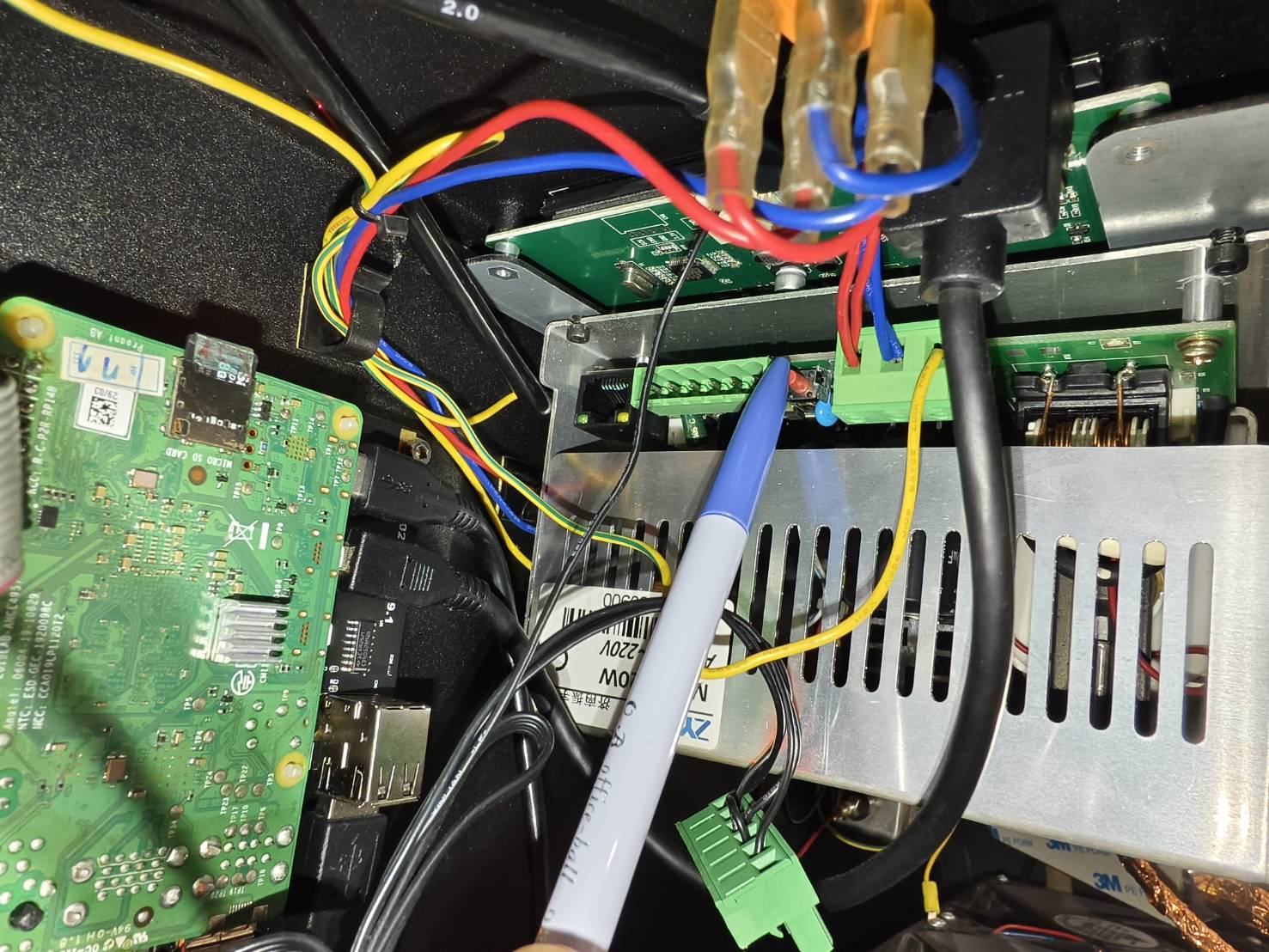

• Koble fra laserkontrollkabelen på laserstrømforsyningen.






• Etter at du har koblet fra kabelen, går du til Trinn 4.1.

---



Trinn 4.1

Vennligst bruk gummihansker før neste handling.

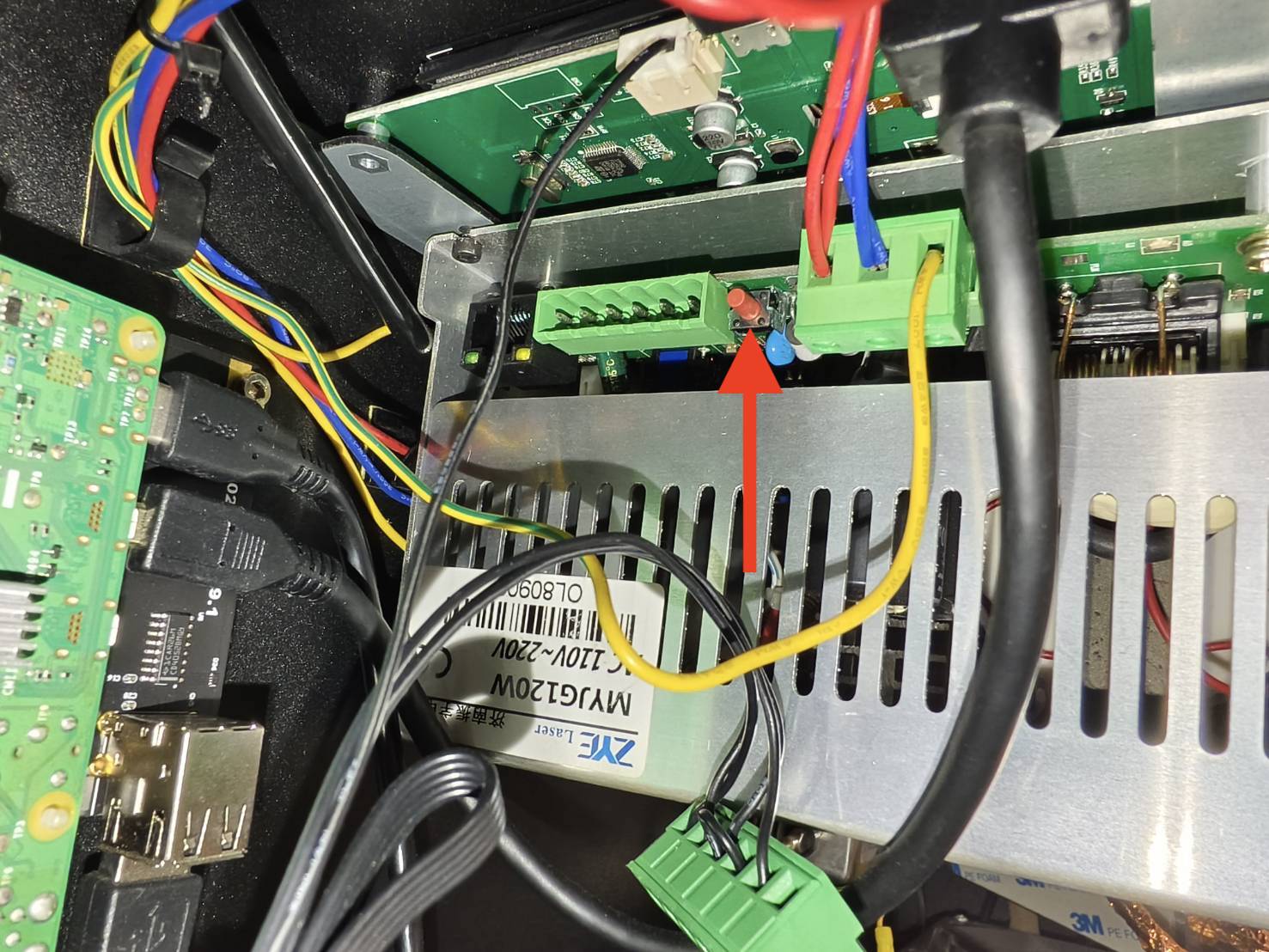

Slå på maskinen. Trykk på laserknappen to ganger eller hold den inne i 1-2 sekunder med en penn eller blyant og sjekk laserutgangen på tapen.
(Vennligst se eksemplene for å bestemme resultatet av tapen.)



Bestem resultatet ditt og neste handling å ta:

Ja, det har et brennmerke, og resultatet er bra >> Trinn 5

Det har et brennmerke, men resultatet er dårlig >> Kontakt kundeservice Mulig årsak: Laserrøret ditt har fullstendig avtatt og må byttes ut.

Ingen brennmerker i det hele tatt >> Kontakt kundeservice Mulig årsak: Det er et problem med laserstrømforsyningen (PSU) og den må byttes ut Det er et problem med laserrøret og det må byttes ut

---



Trinn 5

• Koble til laserkontrollkabelen igjen.


• Slå på maskinen og tilbakestill maskinen til fabrikkinnstillingene.
  Se artikkelen, 5-30 Tilbakestill til fabrikkinnstillinger.


• Etter tilbakestillingen, vennligst gå til Trinn 5.1.

---

Trinn 5.1

Bruk en ny 2-lags tape og lag 5 pulser for å se om tapen har et brennmerke.
(Vennligst se eksemplene for å bestemme resultatet av tapen.)



Bestem resultatet ditt og neste handling å ta:

Ja, det har et brennmerke, og resultatet er bra >> Problem løst Mulig årsak: Fastvare-problem

Det har et brennmerke, men resultatet er dårlig >> Trinn 6

Ingen brennmerker i det hele tatt >> Kontakt kundeservice Mulig årsak: Laserkontrollkabelen er defekt Hovedkortet er defekt

---

Trinn 6

• Bruk et nytt 2-lags tape og sett det på det første speilet.


• Øk effektraten til x1.5 og lag 5 pulser for å se om brennmerket blir sterkere.
  (Vennligst se eksemplene for å bestemme resultatet av tapen.)




Bestem resultatet ditt og neste handling å ta:

Ja, det har et brennmerke, og resultatet er bra >> Maskinen din kan fortsatt fungere Forslag: Øk effektraten og senk hastigheten i hver oppgave til røret er helt nedslitt. Mulig årsak: Laserrøret ditt har blitt litt svekket

Det har et brennmerke, men resultatet er dårlig >> Kontakt kundeservice Mulig årsak: Laserrøret ditt er helt nedslitt og må byttes

---



Kontakt kundesupport

Følg instruksjonene i lenken nedenfor for å rapportere et problem til din lokale forhandler eller FLUX-support på riktig måte. [Kontakt kundeservice]

*Informasjonen som samles inn, for eksempel bilder eller videoener som viser problemet med maskinen din i denne artikkelen, vil være nødvendig å dele med forhandleren eller FLUX Support.



---
