Beskrivelse:
Hvis de vertikale prikkene dine ikke kan bli funnet eller de er altfor små på dysetupp-tapen, indikerer det at den vertikale banen din (Z-aksen) er for mye av, og det vil være vanskelig å justere med fokuslinsen på.
Derfor vil denne artikkelen vise deg hvordan du sjekker og justerer den vertikale banen uten fokuslinsen.
Før du begynner
Vennligst forsikre deg om at banen fra 1. til 2. speil og banen fra 2. til 3. speil er godt justert. Ellers vil trinnene på denne siden gjøre den optiske banen din verre. (Hvordan sjekke?)

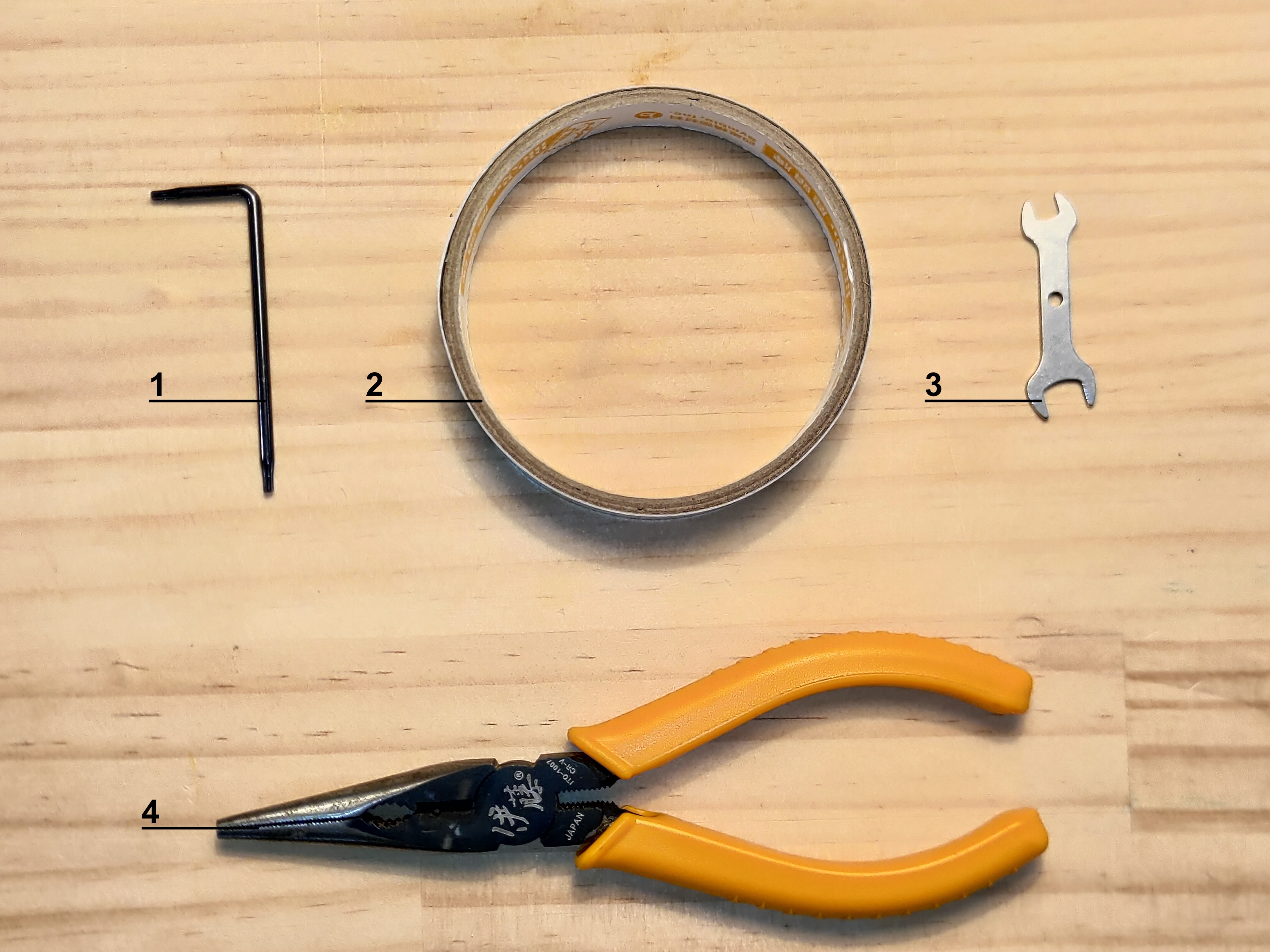

Trinn 1 - Forberedelse av verktøy
1｜Torx skrutrekker
2｜Dobbeltsidig tape
3｜Dobbelthodet skiftenøkkel
4｜Tang
Trinn 2 - Demonter skjermen på laserhodet

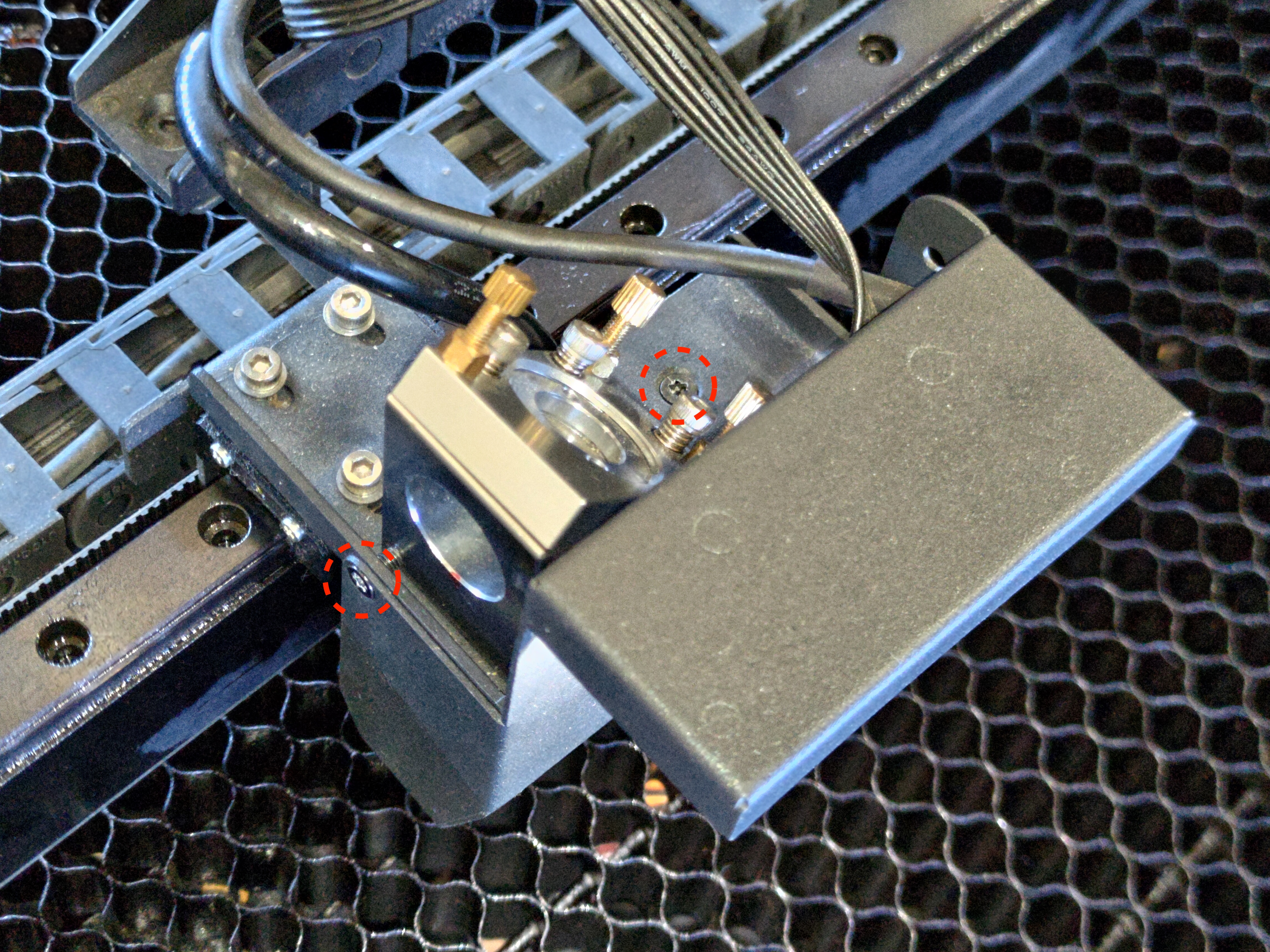

Senk sengen til bunnen og bruk Torx-skrutrekkeren til å skru ut disse to skruene på laserhodemonteringen.
Trinn 3 - Demonter dysen og fokuslinsen

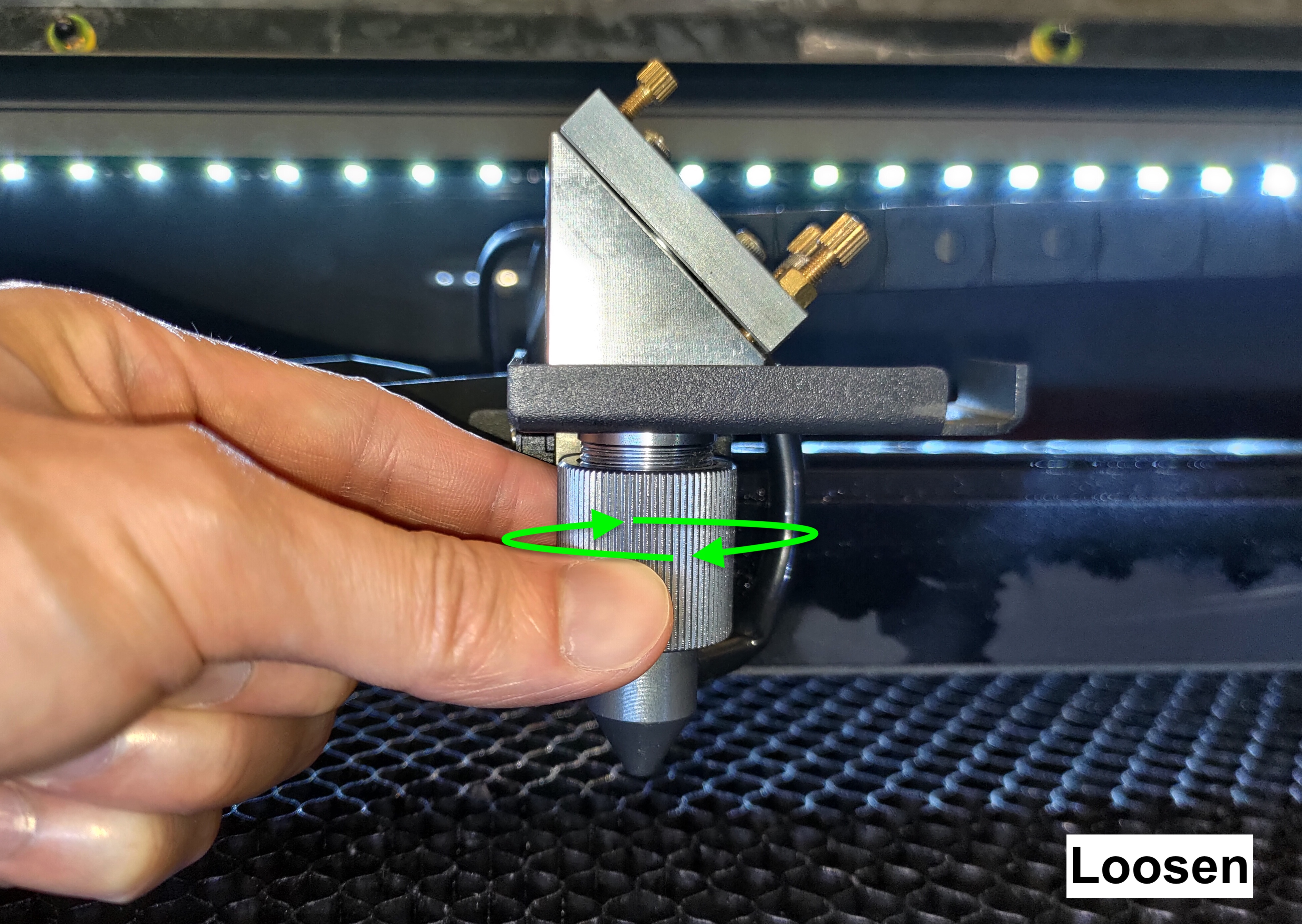

Ringen må gå med klokken for å løsnes.

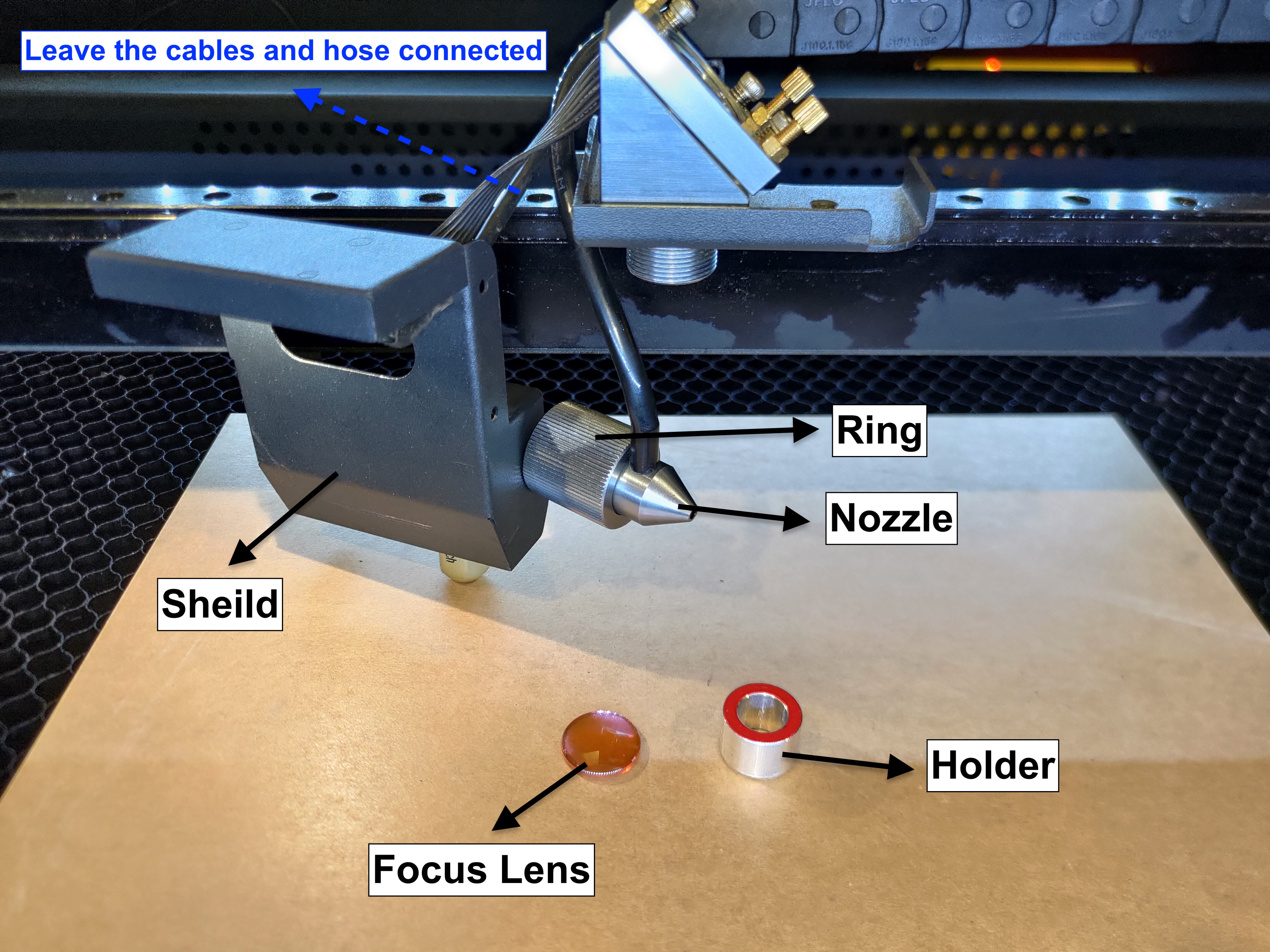

Etter å ha løsnet ringen, kan dysen løsnes fra laserhodemonteringen.
Det vil være fokuslinsen og linseholderen inne i dysen.
Vennligst hold dem sikre og la kabler og slange være tilkoblet.
Trinn 4 - Legg skjermen og dysen til side
Plasser skjermen med kabler og dysen med slangen over eller bak plastkjeden i tilfelle laserstrålen treffer den under pulsgenerering.

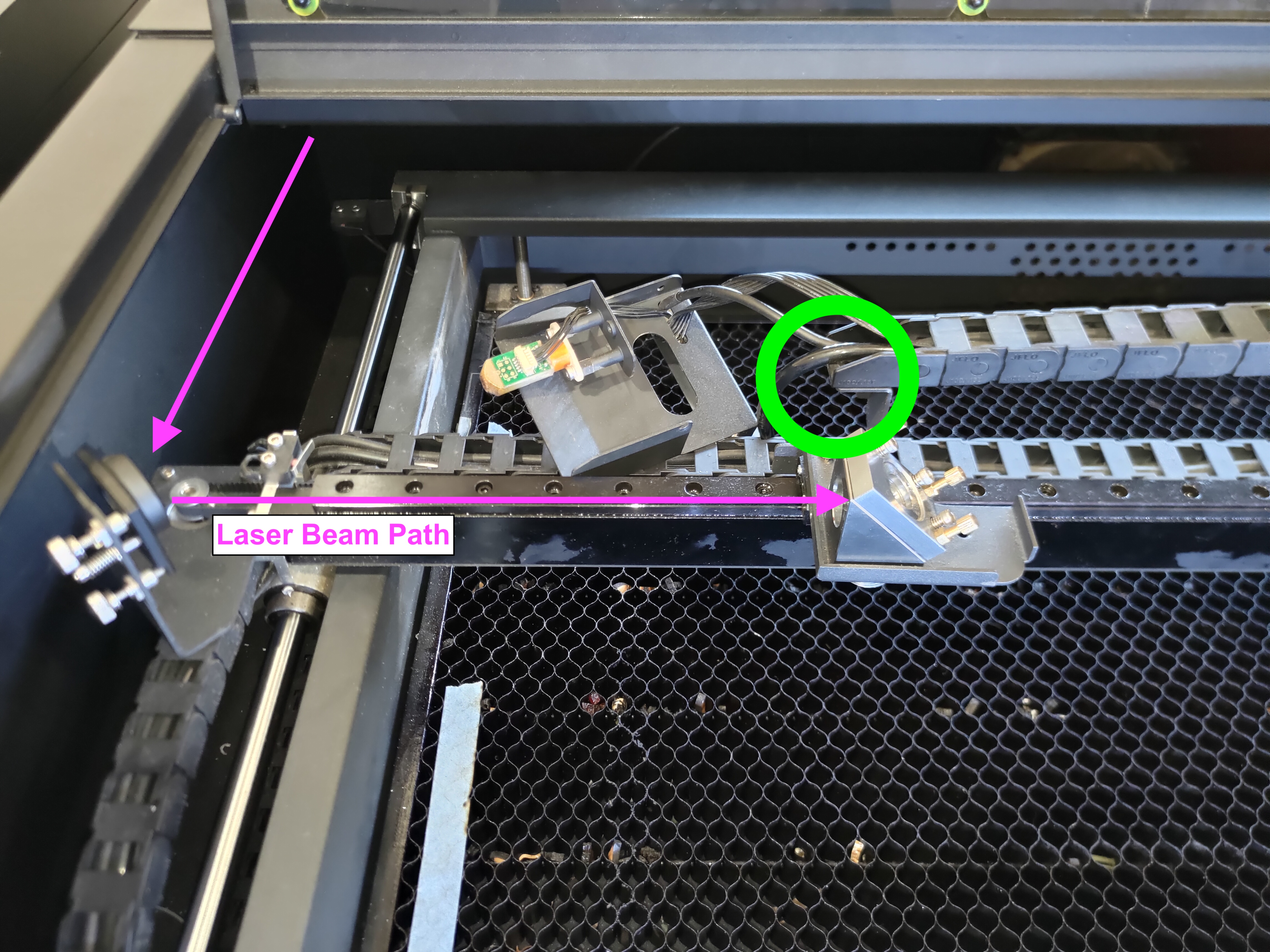

God posisjon:

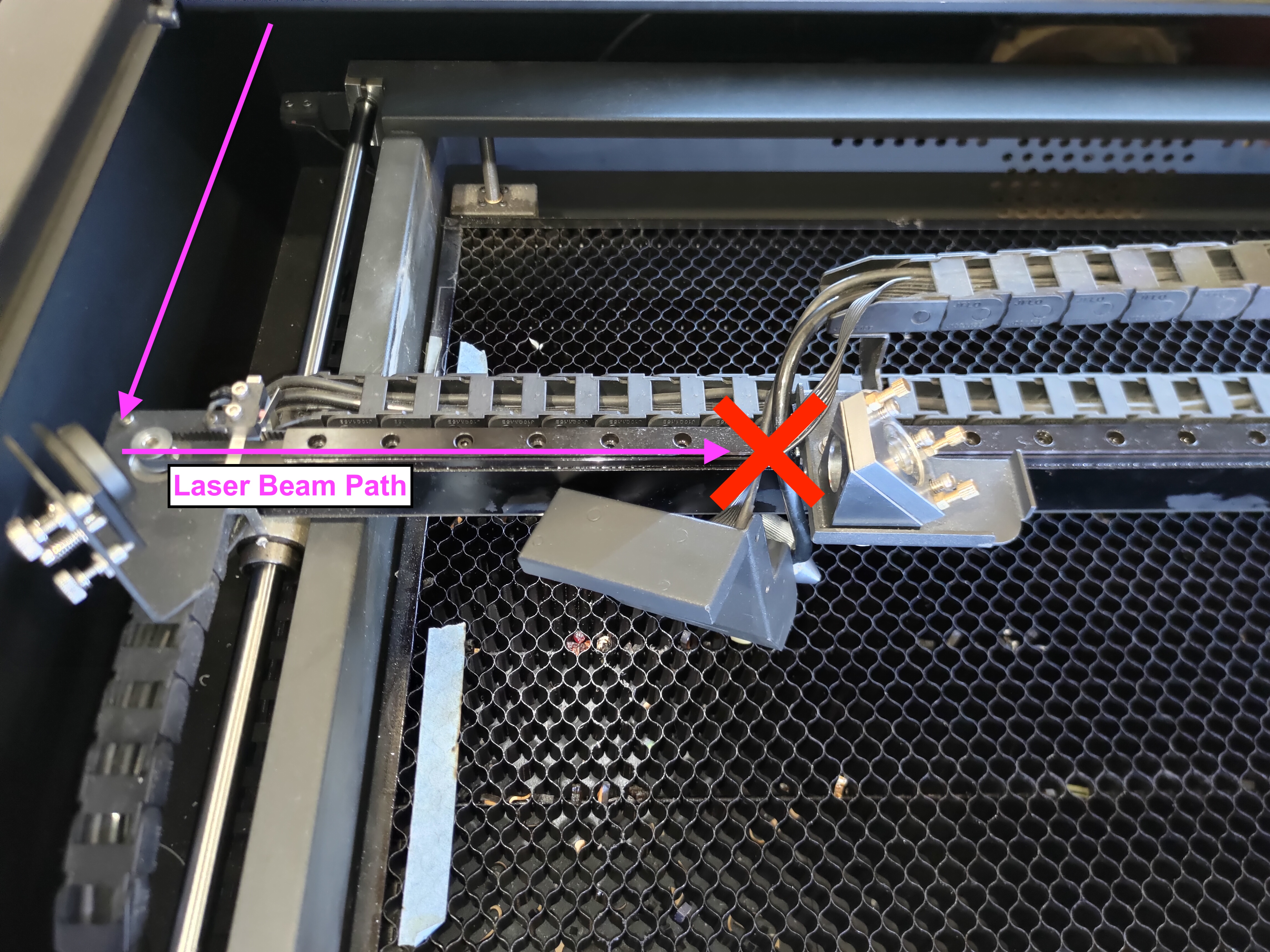

Dårlig posisjon:
Trinn 5 - Tilbakestill den vertikale banen (Z-aksen) fra det tredje speilet
Bruk dobbelthodenøkkelen og tangen for å løsne de 3 mutrene på det 3. speilet.

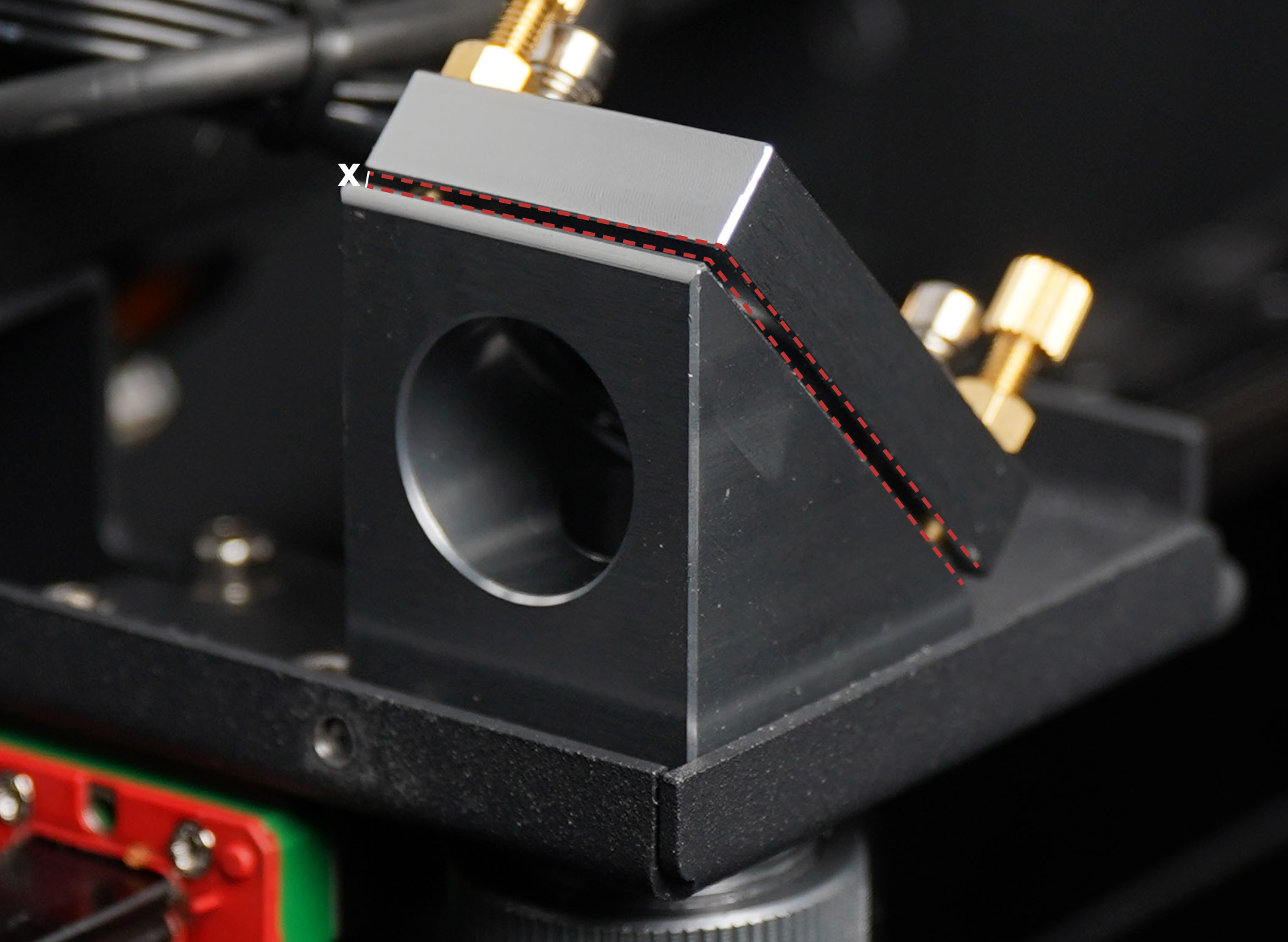

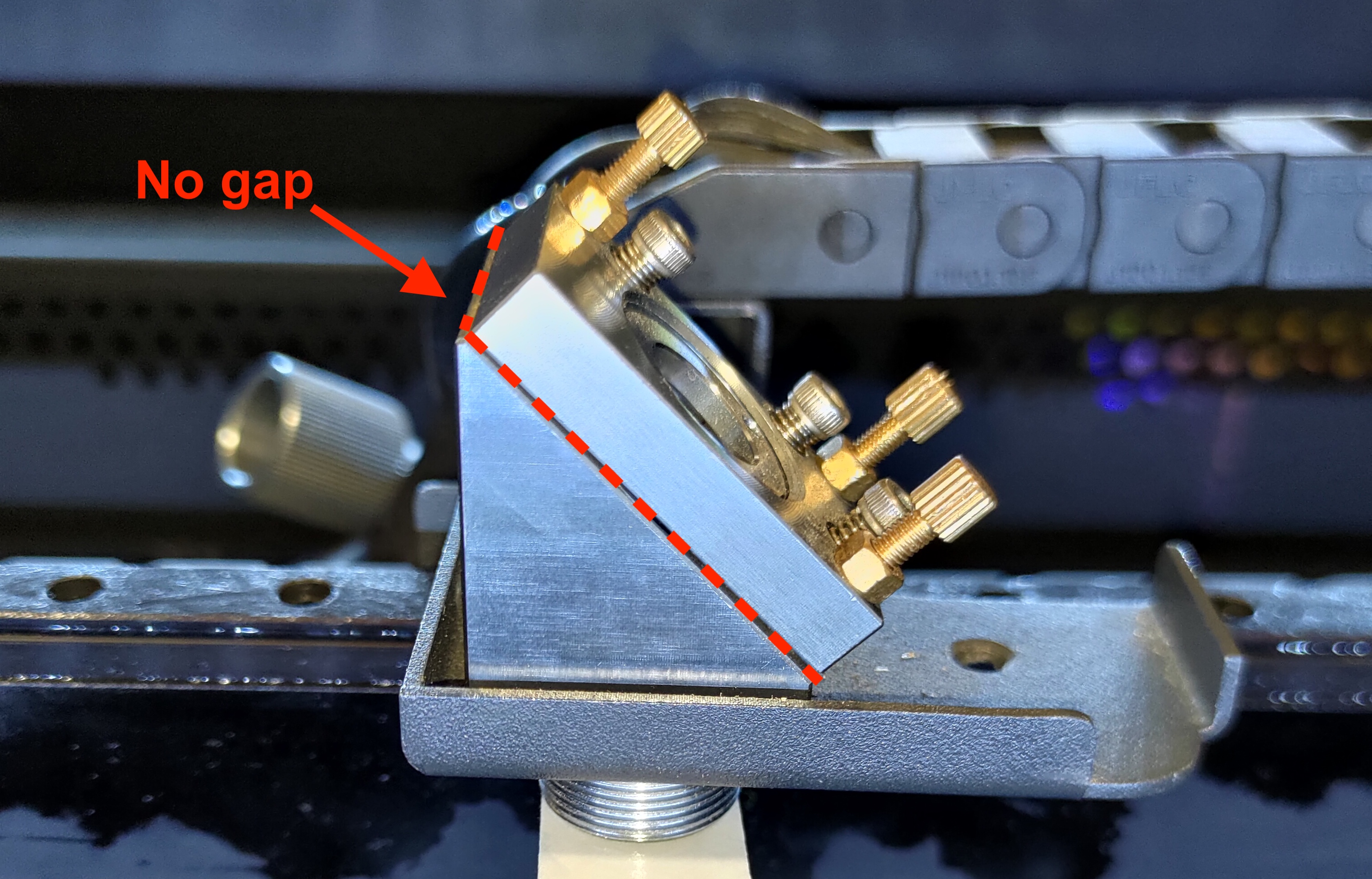

Roter disse tre skruene mot klokken til det ikke er noe mellomrom mellom speilholderen og setet, eller løsne skruene helt, men ikke ta dem ut.
Når det ikke er noe mellomrom mellom dem, indikerer det at den vertikale banen har blitt tilbakestilt.
Trinn 6 - Påfør tape og generer pulser

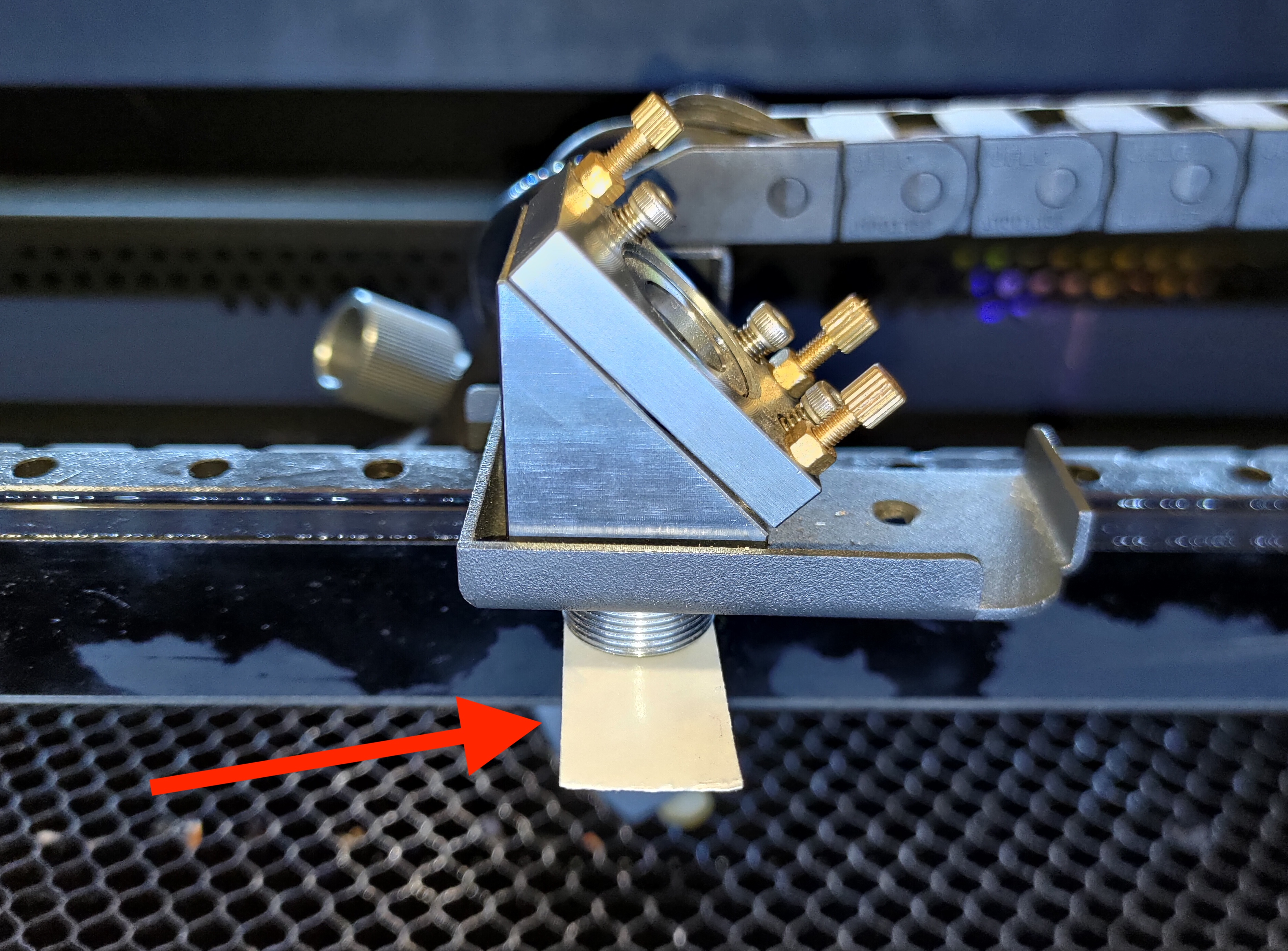

Plasser et stykke enkeltlags dobbeltsidig tape under laserhodet og press det mot inngangen for å danne et presset merke.
Flytt laserhodet til midten av sengen og lag 3 pulser.
(Gå til Vedlikehold >> Trykk på "Motor" >> Flytt hodet manuelt >> Lukk lokket >> Lag 3 pulser)
Trinn 7 - Bestem posisjonen til det vertikale punktet
Fjern tapen og bestem posisjonen til punktet.
Det er kun tre mulige posisjoner: midten, venstre og høyre.
1. Midtposisjon:
Hvis punktet ditt er i midten som vist på bildet ovenfor, indikerer det at den vertikale banen er korrekt, og du kan gå videre til trinn 8.
2. Venstreposisjon:
Hvis punktet ditt er til venstre, som vist på bildet ovenfor, indikerer det at den vertikale banen trenger justering.
Slik justerer du:
Vennligst roter hver skrue med klokken for å heve holderen slik at det dannes et mellomrom, og punktet ditt skal flytte seg til høyre.
Mellomrommet:
Etter å ha justert skruene, påfør en ny tape og kontroller den nye posisjonen til punktet igjen til det er i midten. Deretter kan du gå videre til neste trinn.
3. Høyre posisjon:
Hvis punktet ditt er til høyre, som vist på bildet ovenfor, indikerer det at utgangsvinkelen på laserrøret er for lav og ikke kan justeres. Vennligst stopp her og kontakt din lokale forhandler for videre assistanse.
Trinn 8 - Stram alle mutrene på det tredje speilet
Etter justeringen, stram alle mutrene for å feste posisjonen.
Trinn 9 - Reinstaller fokuslinsen og dysen

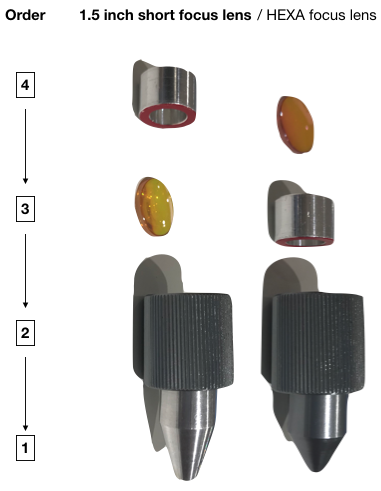

Vennligst se bildet nedenfor for å plassere linsen og linseholderen i riktig rekkefølge.
Velg riktig rekkefølge for linsen din:
Den til venstre er for et 1,5" linsetillegg, og den til høyre er for standard HEXA-linsen.
(Den buede siden av linsen vil vende opp)
Etter at du har satt inn linsen og holderen, stram ringen ved å vri ringen mot klokken.
Trinn 10 - Reinstaller skjermen
Skru disse to skruene tilbake.
Trinn 11 - Gå tilbake til standard OPA-prosess
Vær oppmerksom på at denne instruksjonen ikke betyr at OPA er fullført.
For å fortsette med OPA-prosessen, vennligst gå tilbake til trinn 9 i standard OPA-prosess.
Du finner lenken til standard OPA-prosess her: 4-8 Optical Path Alignment.
#END
