5-11 Oppstartstest av maskin - Ingen graveringsresultat

FLUX Support Team
  • Oppdatert

Beskrivelse:

Graveringsproblemer kan ha forskjellige årsaker, for eksempel dårlig modultilkobling, modulabnormiteter, utdatert fastvare osv.

Vær oppmerksom på at problemet kan vedvare etter å ha fulgt trinnene nedenfor.
Du kan imidlertid fortsatt samle nyttig informasjon for FLUX-teamet for å klargjøre problemet mer effektivt.





Trinn 1 - Sjekk indikatorlampen på strømadapteren

Kontroller om det grønne lyset på adapteren er fast PÅ eller blinker når maskinen er i standby og kjører en oppgave.

(Det skal alltid være fast PÅ.)



Bestem resultatet ditt og neste handling som skal utføres:

  • Nei, indikatorlampen er ikke fast på >> Maskinvare: Hovedkort eller selve adapteren >> Vennligst ta opp en video som viser indikatorlampen og send den til oss >> Trinn 10 - Kontakt kundeservice



Trinn 2 - Sjekk modulinstallasjonen


1. Løsne håndskruen 『A』 på moduladapteren 『B』.
2. Sikt punktet 『C』 på lasermodulen mot opplåsingsikonet 『D』 på moduladapteren og sett den ned til låseikonet.
3. Fest håndskruene 『A』 tilbake til moduladapteren.



Bestem resultatet ditt og neste handling som skal utføres:

  • Etter reinstallasjon fyrer laseren, og resultatet er akseptabelt >> Problem løst



Trinn 3 - Sjekk riktig måte å fokusere og avstanden på

  • Flytt laserhodet over materialet. Klikk deretter på fokuseringsknappen på venstre side av maskinen to ganger eller trykk lenge på "AF"-knappen på maskinpanelet til laserhodet begynner å bevege seg. Fokuseringen er fullført når laserhodet berører materialet og beveger seg oppover. Sørg for at fokuseringsavstanden er riktig før hver gravering.

    a. Trykk lenge på "AF"-knappen på maskinpanelet:截圖 2023-10-05 下午5.56.05.png


    b. Dobbeltklikk på fokuseringsknappen på venstre side av maskinen:

    ezgif.com-video-to-gif (1).gif

  • Se lenken for å sikre at avstanden er riktig: Justering av fokuseringsavstand (Ador)



Bestem resultatet ditt og neste handling som skal utføres:

  • Gravering/kutting har gått tilbake til normalt >> Problem løst

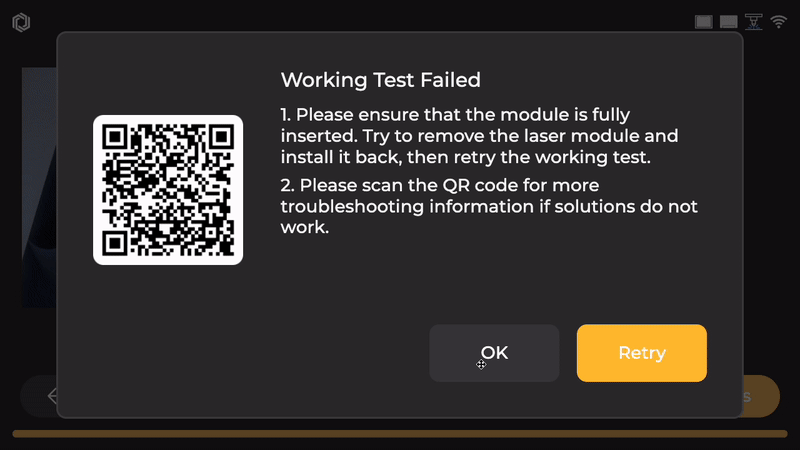

⚠︎ Hvis trinnene ovenfor ikke løser problemet, trykk på 'OK' >> 'Ja' >> fullfør tilkoblingsinnstillingene, fullfør oppstartstesten, og fortsett deretter med følgende trinn.暫時跳過整機測試.gif



Trinn 4 - Utelukk muligheten for fastvareproblemer

En mislykket fastvareinstallasjon kan føre til at laserutgangen blir ustabil eller ingen laser i det hele tatt. Tilbakestilling til fabrikkinnstillinger kan effektivt eliminere muligheten for fastwareproblemer.

  1. Først, tilbakestill til fabrikk (Hovedside > Maskin > Innstillinger > Tilbakestill til fabrikk > Ja)
    ezgif.com-gif-maker (4).gif
  2. Etter fabrikktilbakestilling, følg trinnene i lenken om Hvordan oppdatere maskinens fastvare og sørg for at den er oppdatert til den nyeste versjonen.

  3. Etter oppdateringen, vennligst kjør den samme oppgaven på nytt.



Bestem resultatet ditt og neste handling som skal utføres:

  • Etter tilbakestilling fungerer gravering/kutting normalt >> Problem løst



Trinn 5 - Sjekk laserutgangen

Vennligst sjekk om laseren skyter.
Hvis du er usikker på om det er utgang, kan du se på materialet som ble brukt i Trinn 4 og bekrefte om det er graverings-/kuttemerker eller endre materialet til papir for testing.

Bestem resultatet ditt og neste handling som skal utføres:



Trinn 6 - Rengjør den interne linsen og POGO-pinnen

Vennligst se lenken nedenfor for riktig måte å rengjøre modulen på.
Rengjøring av lasermodul (10W/20W diodelasermodul)



Bestem resultatet ditt og neste handling som skal utføres:
  • Linsen kan ikke rengjøres, er skadet eller har falt av >> Ta et bilde av den problematiske linsen og send det til oss >> Trinn 10 - Kontakt kundeservice.



Trinn 7 - Laserpulstest

Gå direkte inn i kontrollmodus for laserpulstesting. Sett inn et blankt ark, sørg for nøyaktig fokusering, lukk dørdekselet godt (Før laserpulstesting, vennligst bekreft at dørdekselsymbolet viser "lukket" 截圖 2023-09-26 下午8.34.25.png), og aktiver laserpulsen fem ganger for å vurdere tilstedeværelsen av eventuelle merker."


Bestem resultatet ditt og neste handling som skal utføres:
  • Nei, maskinen er ikke i stand til å lage en puls >>Maskinvare: Hovedkort eller selve modulen >>
    Vennligst se videoen i Trinn 7 ovenfor, bruk samme opptaksvinkel og posisjon, ta opp en video av maskinen din, og rapporter det til oss >> Trinn 10 - Kontakt kundeservice.



Trinn 8 - Senk hastigheten på avtrekksviften

Hvis strømforsyningen til maskinen ikke er stabil og viftehastigheten er satt til høyeste hastighet, kan laserutgangen bli svak, eller ingen laser vil bli sendt ut.
Vennligst test ved å justere viftehastigheten til den laveste innstillingen og bruk deretter samme fil for å jobbe igjen.


Maskin >> Innstillinger >> Maskinvareinnstillinger >> Ventilasjonsrotasjonshastighet >> 10%



Bestem resultatet ditt og neste handling som skal utføres:

  • Etter å ha senket hastigheten, har gravering/kutting gått tilbake til normalt>> Maskinvare: Hovedkort eller strømadapteren >> Vennligst se videoen i Trinn 8 ovenfor, bruk samme opptaksvinkel og posisjon, ta opp en video av maskinen din, og rapporter det til oss >> Trinn 10 - Kontakt kundeservice
  • Etter å ha senket hastigheten, fungerer ikke gravering/kutting fortsatt normalt >> Trinn 9 - Kuttetest.



Trinn 9 - Kuttetest

For å sjekke om lasermodulen er i god stand, vennligst forbered et stykke 3mm tre/MDF og plasser det i øvre venstre hjørne.
Bruk standardinnstillingen i Beam Studio og kjør oppgaven for å se om den kan kuttes uten problemer.



Bestem resultatet ditt og neste handling som skal utføres:

  • Ja, den kan kuttes >> Maskinen har ingen problemer >> Kan være materialrelatert >>
    Vennligst tilpass innstillingene dine (Øk hastighet, senk hastighet, øk utførelsestiden)
  • Nei, den kan IKKE kuttes, eller maskinen fyrer IKKE i det hele tatt >> Maskinvare: Modulforringelse eller feil >> Vennligst se videoen i Trinn 9 ovenfor, bruk samme opptaksvinkel og posisjon, ta opp en video av maskinen din, og rapporter det til oss >> Trinn 10 - Kontakt kundeservice



Trinn 10 - Kontakt kundeservice

  • Vennligst følg instruksjonene i lenken nedenfor for å rapportere et problem til din lokale forhandler eller FLUX-support på riktig måte. [Kontakt kundeservice]

*Informasjonen som samles inn, som bilder eller videoer som viser maskinens problem i denne artikkelen, vil være nødvendig å dele med forhandleren eller FLUX Support.
